Какие розетки выбрать — розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.

Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

виды, отличительные особенности и правила подключения

На чтение 8 мин Просмотров 1.2к. Опубликовано 30.07.2019 Обновлено 08.07.2019

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

• напряжение — 220-250 В;
• сила тока — 8 А, 16 А;
• мощность — 3,6 кВт, 7,2 кВт;
• крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

• Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
• Мощность. Хороший вариант — двухгнездное устройство на 16 А.
• Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
• Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

• отсутствие электродов, связывающих рамку с грунтом;
• использование чрезмерно малых изделий, неспособных принять ток утечки;
• применение болтовых и сварочных соединений, не обработанных краской или герметиком;
• прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Нужно ли в квартире ставить розетки с заземлением ?

Большинство современных розеток выпускают с третьим контактом для подключения заземляющего проводника. Нужны ли они в доме или можно по старинке пользоваться розетками без заземления? Мы расскажем, чем полезно подведение заземления к розетке, и какие условия должны быть соблюдены, чтобы оно нормально работало в вашем доме.

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Но возникает вопрос: какие условия должны быть соблюдены, чтобы заземление розеток работало исправно?

Что нужно для нормальной работы розетки с заземлением?

Для того, чтобы все розетки с заземлением могли спасти от поражения током, необходимо, чтобы другие элементы системы исправно работали:

• Проводка должна иметь третий провод заземления (желто-зеленый).
• В щитовой должна быть отдельная заземляющая шина, к которой будет присоединен заземляющий провод проводки.
• В подвале многоквартирного дома должна быть организована заземляющая шина, к которой проводом присоединится шина из щитовой, а также кабель, отходящий от подстанции.
• И, наконец, на подстанции должен быть хороший контур заземления с сопротивлением не более 4 Ом. Если вы живете в частном доме, то вам достаточно иметь свой контур заземления.

При соблюдении всех этих условий заземление в розетках будет работать исправно.

Если в проводке только два провода (фаза и ноль), монтировать розетки с заземлением не имеет никакого смысла.

Какие розетки с заземлением купить?

Производителей, изготавливающих розетки огромное множество, и в России можно найти как откровенно некачественные, которые сгорают при первой же нагрузке, так и хорошие, но недешевые, которые будут служить владельцу годами. Мы приводим список лучших производителей розеток с заземлением на наш взгляд — их продукция отличается качеством и надежностью в работе:

• LEGRAND
• SCHNEIDER ELECTRIC
• GIRA
• IEK

У каждого производителя можно найти модели, подходящие по дизайну и стоимости.

Что нужно для организации проводки:

Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током,
необходимо чтобы розетки были с заземлением.

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку.На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись. Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете
через онлайн форму или по телефонам указанным на нашем сайте
www.energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

• у ноля — синий, сине-белый;
• у фазы — черный, красный или коричневый;
• у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
2. Отметить на стене место для подрозетника (стакана) карандашом.
3. Сделать нишу с нужными размерами перфоратором.
4. Замесить небольшое количество гипса (цемента, алебастра).
5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

1. Обесточить квартиру.
2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
4. Проверить правильность работы заземления индикаторной отверткой.

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

Розетка с заземлением: монтаж, подключение и проверка

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

75 фото укладки и проектирования заземления

Во время строительства дома или ремонтных работ, осуществляется установка различной электрической фурнитуры, среди которой присутствуют и розетки. При их выборе основной упор делается на надёжность, качество и внешний вид. При этом надёжность заключается не только в длительной эксплуатации прибора, но и в наличии способностей к отведению тока, то есть в присутствии заземления.

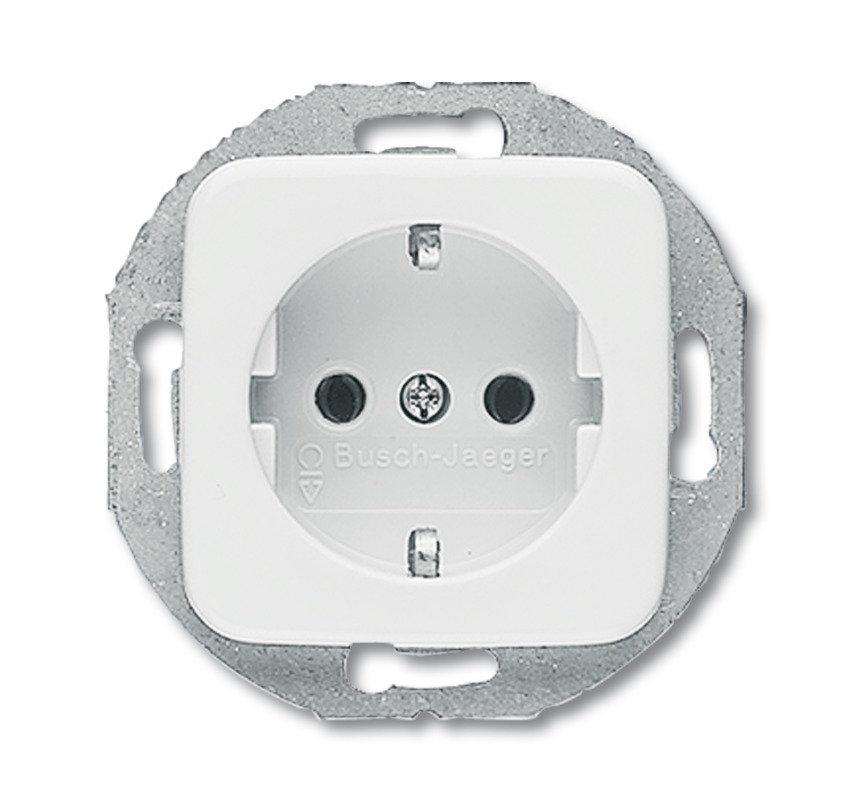

Разновидности розеток с заземлением

Выделяют следующие виды розеток с заземлением:

Содержащие защиту от перегрузок – во внутреннем оснащении розетки присутствует специальный предохранитель, который при наличии сильных перегрузок берет весь удар на себя и сгорает.

Содержащие защиту от утечки тока – внутри розетки, находиться специальный прибор, который контролирует состояние тока, при его утечке он отключает розетку (очень полезная функция для детей, поскольку если ребенок что-то всунет в розетку, она сразу же отключится).

Защищающие от перенапряжения – при сильных колебаниях напряжения, в электрической сети происходит автоматическое отключение розетки (является одним из лучших вариантов, для подключения дорогостоящих бытовых приборов).

Содержащие механическую защиту – присутствуют специальные шторки, которые не допускают прикосновений к контактам.

Содержащие защиту от молний – это наружные розетки с заземлением, которые подходят для территорий, где наблюдается частое формирование молний.

Для подключения электрических приборов с высокой мощностью – рассчитаны на ток от 20 ампер (при покупке, в комплекте всегда присутствует специальная вилка).

Универсальные – в комплекте присутствует разъем для разных вилок.

С фото представленных розеток с заземлением можно ознакомиться ниже.

Стоит отметить, что также выделяют скрытые розетки – они во время установки встраиваются в одно из выемок стены. Как правило, такие розетки рассчитаны на номинальный ток от 30 до 100 миллиампер.

Особенности установки розетки с заземлением

Подключить розетку с заземлением не составит никакого труда даже человеку, который обладает минимальными знаниями в области электрики.

При установке розетки нужно на электрическом щите отключить питание, после чего провода разводятся в стороны. Фаза определяется с помощью электрического тестера, но можно различить провода и в зависимости от цвета: заземление – это жёлто-зелёная изоляция.

Затем нужно переходить к подключению проводки: с правой стороны – фаза, с левой стороны – нейтраль, заземление подключается к центральной или верхней клемме розетки.

Проверка заземления в розетке

Проверить заземление в розетке нужно для того, чтобы удостовериться в том насколько оно качественное. Для выполнения этих манипуляций потребуются такие инструменты, как мультиметр и отвертка-тестер.

Перед проверкой заземления нужно осуществить детальный осмотр проводки, если в ней присутствуют разноцветные жилы проводов, то изоляция фазы будет обладать чёрно-коричневой расцветкой.

Но для того чтобы не совершить ошибку рекомендуется воспользоваться тестером. Он вводится сначала в одно, а затем в другое отверстие розетки. Когда вы соприкоснетесь с фазой, загорится индикатор тестера.

Если индикатор загорится при соприкосновении с заземлением, то это указывает на тот факт, что было осуществлено неправильное подключение или же, что розетка вышла из строя.

После того как фаза была определена, можно приступать к основным измерительным манипуляциям. Для этого, один щуп мультиметра прикасается к заземлению, а второй, по очереди, вводится в отверстия розетки.

Если наблюдается отсутствие напряжения, то это может указывать на следующие явления:

• нет напряжения между фазой и нейтралью – обрыв нейтрали;
• нет напряжения между заземлением и фазой – отсутствует заземление;
• нет напряжения между нейтралью и заземлением – они объединены, то есть, в розетке установлена перемычка.

Отмечено, что заземление в розетке, это очень важный момент, поэтому если вы не уверены в собственных силах, лучше вызовите профессионального электрика. Это касается и тех ситуаций, когда необходимо только проверить качество уже установленного заземления.

Если вы желаете самостоятельно установить розетку с заземлением, а затем оценить качество его работы, то делать это стоит под руководством профессионала или просто разбирающегося в электричестве человека.

Фото розеток с заземлением

Также рекомендуем посетить:

Post Views: Статистика просмотров
221

»Розетки с заземлением и незаземленными

Когда я представляю своих покупателей как ABR, я обнаруживаю, что одни и те же темы возникают каждый раз, когда мои клиенты проходят проверку всего дома. Проблема заземленных и незаземленных розеток. Что это значит, для чего они используются и что происходит, если они не заземлены. После нескольких недель умоляющих дать простые ответы на этот вопрос, я даю вам ответ доверенных лицензированных инспекторов всего дома…

Эми,
Отвечая на ваши вопросы, касающиеся розеток, обычно встречающихся в жилых домах, я начну с основ старого и нового.Во-первых, хотя я хотел бы указать, что я лицензированный домашний инспектор, тем не менее, для любых электромонтажных работ и рекомендаций по электрическим системам я рекомендую своим клиентам при необходимости проконсультироваться с лицензированным электриком.

Дома, построенные до начала 1960-х годов, чаще всего имели двухпроводную систему, в то время как современный третий провод не являлся проводом заземления оборудования. Первое требование к заземленным розеткам в жилищном строительстве относится к 1951 году, когда NEC (Национальный электротехнический кодекс) требовал, чтобы в помещениях для стирки были заземленные розетки. К этому требованию были добавлены устройства и места до тех пор, пока заземленная система не стала требованием повсюду в современном жилом доме.

• К электрическим устройствам, которые можно использовать с незаземленными розетками, относятся: лампы, радиоприемники, адаптеры питания, тостеры, пылесосы и любые предметы, у которых шнур не имеет третьего круглого контакта.
• К электрическим устройствам, для которых требуется заземленная розетка (заземление оборудования), относятся: высокопроизводительные приборы, компьютеры, телевизоры, стереооборудование, электроинструменты, полосы защиты от перенапряжения и любые другие электрические устройства со шнуром, имеющим третий контакт.

Доступны адаптеры, позволяющие использовать устройство, использующее три контакта / заземление, в двухслотовой розетке. Адаптеры вставляются в розетку с двумя штырями, а затем лопата адаптера прикрепляется к розетке с помощью центрального винта крышки. Чтобы эти адаптеры работали, необходимо заземление корпуса розетки и коробки.

Дома до 1960-х годов, которые не обновлялись, обычно имеют двухслотовые розетки. Большинство домов, построенных до 1960-х годов, в той или иной форме подверглись модернизации / обновлению внутренней электрической системы.

Незаземленная розетка Наиболее распространенной является замена розеток с двумя гнездами на розетки с тремя контактами (с заземлением). Если установка заземленной розетки правильная, розетка обеспечивает заземление оборудования с помощью круглой мотыги в розетке. Неправильно установленный грунт отсутствует, что обычно называют открытым грунтом. Это не обеспечит заземление оборудования, и высококачественное оборудование / компьютеры / телевизоры не должны использоваться в этой розетке с открытым заземлением.

В случае, если высокопроизводительное устройство, такое как компьютер, подключено к незаземленной розетке, производительность устройства не может быть нарушена или проблемы могут быть обнаружены. Однако устройство может быть повреждено без предупреждения в любое время из-за статического электричества, которое не может быть разряжено, а также из-за другого соприкасающегося источника напряжения (одним из которых может быть молния). Это может происходить из различных источников, как внутренних, так и внешних по отношению к устройству. Идея заземления состоит в том, чтобы отключить прерыватель, предотвращая повреждение устройства или поражение пользователя электрическим током.Если устройство не заземлено должным образом и произойдет какое-либо из ряда событий, устройство может выйти из строя, что не является экономическим ремонтом. В нескольких гарантиях я обнаружил, что устройство, используемое с незаземленной розеткой, не покрывается гарантией производителя; это по тем же причинам, что и ранее.

Устройство защиты от перенапряжения, используемое в незаземленной розетке, представляет собой прославленный удлинитель и не обеспечивает дополнительной защиты, только ложное ощущение защиты. Использование адаптера с металлической лопаткой, закрепленной под винтом лицевой панели, не является заземлением, если вы не проверите его на наличие заземления, и заземление подтверждено.Большинство источников не предлагают устанавливать эти переходники на постоянной основе в качестве решения для заземления. Опять же, эти устройства, если они не заземлены должным образом, могут дать пользователю ложное срабатывание заземления.

В старых домах часто встречаются открытые площадки, это связано с тем, что исходные системы электропроводки не модернизируются до трехпроводной системы или обновляются только отдельные участки. Способы заземления этих розеток сильно различаются в зависимости от периода, когда они были установлены или модернизированы.

А розетка с заземлением. Когда идентифицированы трехконтактные розетки с разомкнутым заземлением и имеется двухпроводная система, NEC в настоящее время позволяет использовать следующие методы для решения проблемы:

• Установите заземление оборудования. (рекомендуется для оборудования высокого класса, см. предыдущие комментарии)
• Обеспечьте GFCI-защиту для розетки (либо на розетке, либо перед розеткой), розетки должны иметь маркировку без заземления оборудования.Этот метод не предусматривает заземления оборудования.
• Замените имеющуюся розетку с тремя отверстиями на незаземленную розетку с двумя отверстиями.

Поляризованные вилки имеют два разъема разного размера, нейтраль — это больший разъем, это позволяет подключать устройство только одним способом, обеспечивающим правильную полярность. Обратная полярность — это когда общий и горячий провод на розетке перепутаны; когда это происходит, большая розетка для лезвий теперь горячее, а не нейтральное (это относится как к заземленным, так и к незаземленным системам).Например, лампа подключена с обратной полярностью, внешний металлический патрон лампы накаливания «горячий»? всегда. В этом случае при замене лампочки или прикосновении к внешней стороне патрона человек может получить удар током. Обратная полярность является проблемой безопасности и может вызвать проблемы с бытовой техникой высокого класса.

Обратная полярность обычно легко ремонтируется. Довольно часто, если несколько розеток проверяют обратную полярность, нередко бывает, что только одна клемма проводки оказывается неправильной. Однако это не может быть определено без дальнейшего исследования.

Прерыватели цепи защиты от замыканий на землю

(GFCI) предназначены для защиты людей, использующих электрические устройства, особенно во влажных помещениях. GFCI доступны как автоматические выключатели, расположенные внутри сервисной панели, и как розетки. Большинство владельцев дома знакомы с ними как с розеткой с маленькими кнопками (кнопки тестирования и сброса), которые, кажется, всегда срабатывают при использовании фена.

Выход

GFCI. GFCI обеспечивает защиту пользователя и срабатывает, обнаруживая утечку / дисбаланс тока, в свою очередь, отключая питание электрического устройства.GFCI не срабатывает при обнаружении силы тока, как автоматический выключатель, и, в свою очередь, стандартный выключатель не срабатывает при тех же обстоятельствах, что и GFCI.

GFCI — это элемент безопасности, обеспечивающий защиту от поражения электрическим током и потенциального поражения электрическим током. GFCI должны проверяться домовладельцем один раз в месяц для проверки работоспособности. GFCI могут быть установлены как в двухпроводной системе без заземления, так и в трехпроводной системе.

GFCI требуются NEC © в различных областях, ниже приводится общий список (неполный), когда и где: внешние резервуары и бассейны 1971 г., ванные комнаты 1975 г., гаражи 1978 г., джакузи и ванны 1981 г., кухни 1987 г. в пределах 6 умывальника и подвалов, недостроенных подвалов и подвалов 1990 года, раковин в барах 1993 года, кухонных кухонных раковин 1996 года, специальных контуров для ванных комнат, всех уличных розеток, зарядных устройств для электромобилей.

В случае, если GFCI не работает должным образом, GFCI следует отремонтировать в целях безопасности. В старых домах, где нет GFCI, я рекомендую установить GFCI в целях безопасности, это обычно считается улучшением состояния собственности.

Тестер розеток с тремя лампочками чаще всего используется во время домашнего осмотра, чтобы определить, правильно ли подключены розетки. Это устройство можно легко купить в большинстве хозяйственных магазинов, и домовладелец может использовать его в обычном режиме. Использование одного только этого устройства не заменяет услуги квалифицированного электрика.

Майкл Паттон — лицензированный домашний инспектор и владелец компании AA Home Inspection LLC, расположенной в Северном Кентукки. Майкл имеет лицензии в Кентукки и Индиане и имеет право проводить инспекции в Огайо (в Огайо нет требований к лицензированию). Майкл — нынешний президент Ассоциации инспекторов недвижимости Кентукки (KREIA) и активный член Американского общества домашних инспекторов (ASHI).Майкл основал компанию AA Home Inspection LLC в 2001 году, до этого Майкл работал в фирмах, предоставляющих широкий спектр услуг, включая проектирование, строительство и управление проектами. Услуги Майкла включают в себя инспекции жилых домов, инспекции легких коммерческих помещений, инспекции WDI / термитов и радоновые тесты. Район Большого Цинциннати обеспечивает широкий спектр проверок; от недвижимости за миллион долларов до домов с ремонтом, от новостройки до домов, которым больше ста лет, и от клиентов, от хорошо зарекомендовавших себя до тех, кто впервые покупает жилье.

www.AAHomeInspection.net ‘

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в США, то увидите два вертикальных паза и круглое отверстие по центру под ними. Левый слот немного больше правого. Левый слот называется « нейтральный », правый слот называется « hot », а отверстие под ними называется « заземление ».«Штыри вилки вставляются в эти гнезда в розетке.

Если вы читали Как работают батареи, вы знаете, что электричество должно течь в цепи . В батарее электричество течет от одной клеммы батареи к прочее. В домашней розетке мощность перетекает от горячего к нейтральному. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема до нейтрального разъема, и электричество проходит через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку.Электроэнергия будет течь от горячего контакта через нить накала и обратно к нейтральному контакту, создавая при этом свет.

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества.Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор в металлическом корпусе имеет трехконтактную розетку. Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления состоит в том, чтобы защитить людей, которые используют приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус теперь горячий, и любой, кто прикоснется к нему, получит смертельный удар.Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать штепсельную вилку , чтобы можно было подключить трехконтактный прибор к двухконтактной розетке? Ничего особенного — прибор все равно будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

Первоначально опубликовано: 1 апреля 2000 г.

Как заменить двухконтактную розетку на трехконтактную

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без перемонтажа проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю — типу проводки, обычно встречающемуся в старых домах — обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить двухконтактные розетки на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Совет: Даже если розетка не заземлена, установка в нее GFCI все равно защитит вас (а также ваши инструменты и приборы) от замыканий на землю.Но незаземленный GFCI не может защитить чувствительную электронику, такую ​​как компьютер или телефон, от помех, вызванных блуждающими токами. Национальный электротехнический кодекс требует, чтобы вы наклеили на розетку этикетку с надписью «Нет заземления оборудования». Эти ярлыки идут в комплекте с новым GFCI.

Шаг 1: Проверить заземление

• Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
• Тестер должен загореться. В противном случае коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку

• Выключите питание на панели выключателя или блоке предохранителей.
• Отвинтите старую розетку от коробки и отсоедините провода.

Шаг 3: Подключите новую розетку

• Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной.На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

Шаг 4: Затяните винт заземления

• Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
• Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку

• Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
• Вставьте новую розетку в коробку.

Шаг 6: Включите питание

• Используйте тестер цепей, чтобы убедиться, что цепь работает.

Как исправить незаземленные розетки

Распространенной проблемой, обнаруживаемой в старых домах, является наличие незаземленных розеток. Либо вы застряли со старомодными двухконтактными розетками, которые не подходят к вашим трехконтактным устройствам, либо кто-то заменил старые розетки на трехконтактные розетки, у которых нет заземляющего провода.

Тройники с тремя выступами часто похожи на овцу в волчьей шкуре, так как они выглядят как современные, но не имеют никакой защиты.

Важное предупреждение: я являюсь лицензированным подрядчиком, но НЕ Я лицензированный электрик. Поэтому, прежде чем использовать эту информацию, сначала посоветуйтесь с местным электриком. К электромонтажным работам следует относиться несерьезно, поскольку они могут стать причиной пожара или поражения электрическим током. Не выполняйте эту работу, если у вас нет соответствующей квалификации.

С начала 1960-х годов большинство электрических норм требовало, чтобы провод заземления проходил ко всем розеткам и приборам, но до этого времени большая часть проводки состояла только из двух проводов (горячего и нейтрального).

Заземляющий провод обеспечивает альтернативный путь для электричества, которое может отклоняться от прибора или продукта, чтобы безопасно вернуться к автоматическому выключателю или коробке предохранителей и выйти из здания к основному заземлению.

Электричество подобно воде тем, что всегда выбирает путь наименьшего сопротивления. Без заземленной розетки этот путь пролегает либо через ваше устройство, что приведет к сгоранию вашего телевизора, компьютера, микроволновой печи и т. Д., Либо, в худшем случае, через вас! Вы можете подумать, что устройства защиты от перенапряжения достаточно, но фильтры работают должным образом только при подключении к заземленной розетке.

Есть два возможных способа решить проблему с незаземленными розетками, и я проведу вас через оба.

Как отремонтировать незаземленную розетку

Идеальный способ отремонтировать незаземленную трехконтактную розетку — это установить непрерывный электрический путь обратно к главной панели. Если розетка установлена ​​в металлической коробке и в этой металлической коробке есть металлический кабелепровод (кабель BX), ведущий обратно к панели, то вы можете заземлить розетку с небольшой работой.

Чтобы убедиться, что у вас есть правильная настройка, вы можете использовать недорогой электрический тестер с косичками.Когда цепь находится под напряжением, прикоснитесь одним концом тестера к горячему проводу (меньшее гнездо на розетке) и одним концом тестера к электрической коробке. Если тестер загорелся, коробка заземлена. Если у вас нет света, значит, нет заземления и этот метод вам не подходит. Перейдите к Варианту № 2 ниже.

Если тестер загорелся, то все, что вам нужно сделать, это вывести оголенный медный провод от винта заземления на розетке и прикрепить его к металлической коробке. Это обеспечит заземление, используя уже имеющееся в вашем доме оборудование.

Если ваши розетки установлены в бетонной стене, есть вероятность получения ложных показаний, но для деревянных каркасных конструкций это хороший тест. Если вы имеете дело с бетонными стенами, вызовите электрика для проверки или попробуйте вариант №2.

Вариант № 2 Установка GFCI

Итак, в вашем доме нет металлического кабеля, и вы не сможете получить заземленную розетку таким образом. Еще не все потеряно. Есть еще один вариант, который не так хорош, как заземление для оборудования, но все равно обезопасит вас.

Вы можете заменить стандартную розетку на розетку GFCI на любые незаземленные розетки, чтобы обеспечить защиту от ударов и скачков напряжения; однако вам нужно будет добавить наклейку на розетку GFCI с надписью «No Equipment Ground», которая поставляется с каждой розеткой GFCI. Это позволяет другим людям понять, что происходит за стенами в будущем.

GFCI будет «ощущать» разницу в количестве электричества, протекающего в цепи, и количества электричества, вытекающего, даже при величинах тока от 4 до 5 миллиампер.GFCI быстро реагирует (менее одной десятой секунды) на отключение или отключение цепи.

Итак, вот оно. Если у вас есть незаземленные розетки, вам не придется платить тысячи долларов за полную замену проводки в доме. Есть варианты, чтобы сохранить вашу семью и электронику в безопасности.

Основатель и старший редактор

Я люблю старые дома, работать своими руками и учить других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Почему следует избегать использования переходников

Адаптер штепсельной вилки, который также называют адаптером заземляющей штепсельной вилки или иногда адаптером для гибкого кабеля , является обычным маленьким аксессуаром, который позволяет подключить трехконтактный шнур к двухпозиционной розетке. Вы, несомненно, знакомы с этими маленькими переходниками — на одной стороне есть три гнезда для трехштырьковых вилок, а на другой стороне — два штыря, которые подходят для старомодных двухпозиционных розеток.Внизу вы увидите круглую металлическую петлю или зеленую косичку с металлическим разъемом внизу.

Эти адаптеры очень часто используются в домах со старыми розетками, в которых нет трех разъемов, но это плохая практика. Во многих случаях эти старые электрические системы не имеют выделенного заземления, а это означает, что существует вероятность поражения электрическим током, если вы подключите к ним трехконтактный штекер через адаптер. Хотя некоторые розетки с двумя гнездами могут быть заземлены металлическим кабелепроводом, идущим обратно к сервисной панели, это далеко не всегда так.Система заземления — это функция безопасности, которая помогает защитить вас от поражения электрическим током, который может варьироваться от поразительного до болезненного или смертельного. Настоящее заземление — это хорошая идея, и она требуется согласно нормам для всех новых построек; адаптер вилки может заставить вас думать, что у вас есть заземление, когда на самом деле его нет.

Розетки с двумя и тремя гнездами

Используемые сегодня розетки имеют узкую «горячую» прорезь, широкую «нейтральную» прорезь и округлую прорезь «земля». В старых сосудах было только два слота — горячий и нейтральный.Как уже упоминалось, заземление в электрической системе предназначено для обеспечения безопасности. Если что-то выходит из строя с прибором, шнуром или розеткой, система заземления обеспечивает дополнительный путь для электричества, который ведет его обратно к автоматическому выключателю вашего дома и безопасно в землю. Без системы заземления электричество ищет самый простой путь, который может найти, и иногда этот путь проходит через ваше тело. Результатом может стать боль, а иногда и трагедия.

Интересный факт

Вы можете думать о системе заземления как о средстве, с помощью которого «лишнее» электричество может безопасно возвращаться в землю, не причиняя вреда.

Шнуры электроприборов и удлинители с трехконтактными вилками обеспечивают заземление шнура и часто служат заземляющим путем для самого устройства. Некоторые приборы и электроинструменты имеют только двухконтактный шнур. Обычно это происходит из-за того, что прибор спроектирован таким образом, чтобы иметь надлежащую изоляцию (часто называемую «двойной изоляцией»). Если внутри прибора произойдет короткое замыкание, электричество не попадет в корпус, где вы можете получить электрический ток, прикоснувшись к нему. При этом, если прибор или инструмент старый, он может не иметь двойной изоляции, даже если у него есть шнур с двумя контактами.

Правда об адаптерах заземляющих вилок

Адаптеры вилки рекламируются как предохранительные устройства. В этом есть теоретическая доля правды, но на самом деле адаптеры обычно не добавляют никаких функций безопасности. Истина заключается в том, что в некоторых домах есть электрические системы с металлическими коробками и металлическими кабелепроводами. В этом случае переходник вилки, который тщательно установлен и не поврежден, может обеспечить настоящий путь заземления, который проходит от винта крышки к металлической ленте на розетке, к металлической коробке, к кабелепроводу и обратно. к сервисной панели, где основной заземляющий провод и заземляющий провод уходят в землю.

Но для того, чтобы эта система вообще работала, вы должны вкрутить маленький металлический язычок или зеленый провод адаптера заземляющей вилки в заглушку розетки.

Однако, если у вас настенная пластиковая коробка, адаптер вообще ничего не сделает, поскольку нет непрерывного металлического пути к сервисной панели. Даже если есть металлический ящик, это не обязательно означает, что есть путь к земле. Во многих старых домах есть металлические коробки и нет кабелепровода — только неметаллический кабель без заземляющего провода.

Другая альтернатива

Лучший способ обеспечить заземление в старой розетке — это установить новый сетевой кабель с заземляющим проводом и подключить его к новой трехконтактной заземленной розетке. Если вы не готовы к этому, вы можете заменить старую двухконтактную розетку на розетку GFCI (прерыватель цепи замыкания на землю). Это помогает защитить вас от поражения электрическим током в случае замыкания на землю. Например, если вы подключите старое устройство с проблемами проводки, розетка GFCI, скорее всего, отключит питание до того, как устройство ударит током.Имейте в виду, что выход GFCI не обеспечивает истинного заземления. Это означает, что, помимо прочего, сетевой фильтр, подключенный к розетке, не будет работать должным образом.

Испытания на земле

Если вы когда-нибудь захотите проверить существующую розетку на землю, подключите тестер розеток или тестер розеток. Он сообщит вам, заземлена ли розетка, и может указывать на проблемы с проводкой, например, перепутать местами горячий и нейтральный провода. Группа светодиодных индикаторов на тестере будет загораться по-разному, которые можно «прочитать», чтобы сообщить вам, какие проблемы, если таковые имеются, существуют с розеткой.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока более сложна, чем может дать большинство простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться в состояние равновесия.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, из-за которой возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, проложенных параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно протекает ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки доказательство наличия системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие устройства безопасности, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенная практика заключается в том, что металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди обрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники для вилок

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке. И , если эта металлическая коробка правильно заземлена.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как паразитный ток может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Насколько опасны незаземленные розетки?

В некоторых из наших предыдущих публикаций вы, вероятно, видели, как наши эксперты упоминали о наличии «незаземленных» розеток в домах и зданиях.Но что именно делает незаземленную розетку таким негативом? Они опасны? Наши сертифицированные электрики приходят сегодня к вам с ответами на действительно важные вопросы, касающиеся незаземленных розеток!

Если у вас есть незаземленные розетки и вам нужно их модернизировать, свяжитесь с нами сегодня!

Что считается незаземленной розеткой?

Незаземленные розетки легко идентифицировать, просто взглянув на лицевую сторону розетки (куда вы подключаете какие-либо предметы).Практически во всех современных домах должно быть три отверстия. Две вертикальные щели и одна круглая, расположенная под парой вертикальных. Это заземленная розетка, которая требовалась стандартами электробезопасности для всех конструкций с середины 1960-х годов.

У незаземленных розеток отсутствует третье отверстие, округлое в нижней части, куда входит, что несколько очевидно, заземляющая вилка.

Почему важны заземленные розетки?

Чтобы понять причину, вам нужно понять, что делает заземленная розетка .Два вертикальных паза представляют собой «горячий» провод и «нейтральный» провод. Провод заземления в розетке с заземлением подключается к вертикальному пазу нейтрали. Почему избыточность? Что ж, это действует как отказоустойчивый. Если что-то пойдет не так с вашей розеткой, например, короткое замыкание, электричество-отступник просто безопасно пройдет по заземляющему проводу обратно к панели. Без заземляющего провода это электричество может попасть в материалы, такие как ткани, расположенные рядом с розеткой, или в очень неудачливого человека.

Опасна ли незаземленная розетка?

Опасно ли это, что он может выскочить и укусить вас? Нет.Опасно ли это тем, что резко увеличивает личный и имущественный риск? Да, конечно. Незаземленные розетки увеличивают вероятность:

• Электрический пожарный. Без заземления ошибки, возникающие в вашей розетке, могут вызвать искрение, искры и электрический заряд, которые могут вызвать возгорание вдоль стен или на ближайшей мебели и приспособлениях.
• Опасность для здоровья. Незаземленные розетки представляют реальный риск поражения электрическим током для людей, работающих с электроникой и приборами, подключенными к розетке.
• Имущество. Незаземленные розетки могут вывести из строя оборудование, сделав ваши любимые приборы и инструменты бесполезными.
• Грязная проводка. Во многих старых домах нередко можно встретить как заземленные, так и незаземленные розетки. Это указывает на то, что в прошлом выполнялись частичные электромонтажные работы, и это может быть явным признаком серьезных электрических проблем или может вызвать многие из них в будущем.

За прошедшие годы мы столкнулись с несколькими спорами о безопасности незаземленных розеток.Например, как они прекрасно использовались в прошлом, или как дом, в котором они были, еще не «сгорел» и т. Д. Ну, в том-то и дело. Еще.

Нас не сбила машина, но это не значит, что мы должны идти в полночь по центру оживленного шоссе. Заземленные розетки не зря стали стандартом в электротехнических правилах. Они предотвращают возможные проблемы, с которыми дома постоянно сталкивались в прошлом. Все дело в готовности и профилактике!

Обновление и подключение безопасной розетки с помощью Kolb

Итак, опасны ли незаземленные розетки? Да, они представляют собой вполне реальный потенциальный риск.Обеспокоены тем, что у вас дома или на работе могут быть незаземленные розетки? Свяжитесь с сертифицированными мастерами-электриками Kolb Electric сегодня! всегда всегда были нашим главным приоритетом для наших потребителей в области консультирования и обслуживания по вопросам электротехники, и ваше полное удовлетворение и безопасность являются нашим главным приоритетом!

.
