Установка проходных выключателей (схема работы)

Схема работы проходного выключателя

Мы заходим в помещение и включаем свет. С этой задачей отлично справляются выключатели. Что может быть проще. Однако, выключатели сильно отличаются друг от друга, как по дизайну, так по функциональности и способу установки. Устройство изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями. Устанавливаются выключатели в легкодоступных местах и работают в цепях открытой и скрытой электропроводки. Дизайн устройств отличается разнообразием. Есть классические изделия не подверженные  веяниям моды. Встречаются  модели, придающие интерьеру черты индивидуальности. Цветовая палитра выключателей способна удовлетворить самый изыскательный вкус. Строгие (белые или черные), разнообразных цветов и оттенков.  Поэтому добиться сочетания с обоями, деревянными панелями обшивки или мебелью — задача вполне решаемая. Многие компании выпускают  изделия  с декоративными сменными панелями. После установки выключателя, на смонтированный механизм легко можно установить различные накладки. Теперь поговорим о функциональности и рассмотрим схемы подключения обычных и проходных выключателей (переключателей).  Выключатели бывают одиночными, двойными или тройными. Могут устанавливаться в блоки для решения сложных светотехнических задач и расширенного управления освещением.  Если по техническому заданию требуется  включать одну световую группу с двух и более  мест- устанавливаются проходные выключатели (переключатели). Схемы подключения приведем ниже.

Одиночный выключатель

Устанавливается при входе в небольшие помещения. Управляет одним светильником или группой светильников небольшой мощности. На картинке справа приведена схема подключения одиночного выключателя и внешний вид. Одиночные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты.

Двойной выключатель

Как и одиночный выключатель  устанавливается при входе в небольшие помещения. Управляет двумя группами светильников. Например, люстра + бра или люстра с двойным включением. Двойные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения двойного выключателя и внешний вид.

Тройной выключатель.

Управляет тремя группами светильников. Применяется в случае,  когда необходимо с одного места включать разные световые зоны. Это квартиры, офисы, производственные помещения. Тройные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения тройного выключателя и внешний вид

Блок выключателей.

Выключатели, установленные в блоках, могут управлять любым количеством светильников, ограничиваются лишь «полетом фантазии» дизайнера и пожеланиями заказчика. Однако, на практике обычно применяются блок, состоящие из двух или трех выключателей.

Проходной выключатель (переключатель).

Устанавливается в местах, где необходимо включать одну группу светильников с одного, двух, трех и более мест. Длинные коридоры, лестницы, различные входы в здание и т. д. Что же представляет из себя проходной выключатель (переключатель). Рассмотрим несколько схем.

Включение в двух местах, с применением обычных переключателей.

  1. Делаем разметку, подготавливаем места для установки.
  2. Выполняем отверстия под установочные коробки и устанавливаем их.
  3. Прорезаем штробу от выкл.1 до выкл.2  и от выкл.2 до распределительной коробки.
  4. Прокладываем трехжильный кабель, например NYM 3×1,5.
  5. Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты наших переключателей.
  6. Контакт линия «L» второго выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную)  жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к  фазе. Все, наш проходной выключатель (переключатель) готов. Можно пользоваться.

Монтаж проходного выключателя (переключателя) с возможностью включения с трех и более мест.



Схема реализуется с применением двух обычных переключателей и одного двойного спаренного.

  1. Делаем разметку, подготавливаем места для установки.
  2. Выполняем отверстия под установочные коробки и устанавливаем их.
  3. Прорезаем штробу от выкл.1 до выкл.2,  от выкл.2 до выкл.3   и от выкл.3 до распределительной коробки.
  4. Прокладываем трехжильный кабель, например NYM 3×1,5.
  5. Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты переключателя(выкл.1) с «L» спаренного переключателя(выкл.2).
  6. Устанавливаем перемычки, как показано на схеме и идем на отходящие контакты последнего переключателя.
  7. Контакт линия «L» последнего выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную)  жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к  фазе.  Для получения четвертой, пятой и т.д. точки включения надо всего лишь добавлять спаренные переключатели, это хорошо видно на картинке.

Проходной переключатель — анимация

На самом деле все эти сложные схемы с монтажом переключателей, спаренных двойных переключателей, перемычек, заменяют один единственный выключатель.  Мы предлагаем Вашему внимания, самую простую монтажную схему установки проходного выключателя (переключателя). Все просто и понятно, в распределительной коробке все это подключается как простой выключатель. На анимации это хорошо видно.

Выключатели с классом защиты  IP.

Показатель защиты электроприборов IP состоит из двух цифр. Первая — показывает защиту от проникновения твердых частиц внутрь конструкции розетки:

0 – защиты нет;
1 – размером от 50 мм;
2 – размером от 12 мм;
3 – размером от 2,5 мм;
4 – размером от 1 мм;
5 – защита от пыли;
6 – полная защита от пыли.

Вторая — показывает защищенность от влаги:

0 – защиты нет;
1 – от вертикально падающих капель;
2 – от капель воды, падающих под углом 15°;
3 – от наклонно падающих брызг, угол наклона до 60°;
4 – от брызг;
5 – от водяных струй;
6 – от мощных водяных струй;
7 – от временного погружения в воду;
8 – от продолжительного погружения в воду.

Таким образом, если в инструкции указан показатель IP65, это означает, что электрический выключатель защищен полностью от пыли, а так же от водяных струй.  Устанавливаются выключатели IP65 На улице, в мойках гаражах. Изготавливаются из прочного морозостойкого пластика, декоративная панель крепиться к коробке через уплотнитель. На входе электрического кабеля так же стоит резиновая манжета. Однако, любуясь стильным дизайном современных выключателей, восхищаясь их функциональностью, не следует забывать, что работают эти устройства в электрических сетях с опасным для жизни напряжением. Поэтому, первое требование к ним — полная безопасность в эксплуатации, которая достигается путем применения качественных комплектующих и высокой квалификацией электромонтажников, которые устанавливают это оборудование. У исправного и правильно установленного выключателя, все неизолированные токоведущие части недоступны для прикосновения. Так же следует помнить, что максимально допустимые величины тока и напряжения, на которые рассчитан конкретный выключатель, указаны на его корпусе. Превышение их ведет к перегреву и выходу из строя, а в некоторых случаях — к пожару. Избежать столь неприятного исхода весьма просто — надо лишь правильно подобрать выключатель и поручить его установку профессионалам. Специалисты ООО  Ск «Элит- Сервис» помогут подобрать Вам оборудование, дадут необходимые консультации и выполнят монтаж и сопутствующие электромонтажные работы.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

разбор схем + пошаговая инструкция по подключению

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

  • Выключатели проходного действия
    • Принцип работы одноклавишной модели
    • Как выполнить реальный монтаж?
    • Конструкции перекрёстного исполнения
  • Схемные решения для практической эксплуатации
  • Сенсорные модели выключателей
  • Выводы и полезное видео по теме

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  • На первый (C) контакт подключается общая линия.
  • На второй (P) и третий (P) контакты подводят перекидные сегменты.
  • Устанавливают два прибора в ранее намеченных точках.
  • Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

    Работа схемы тестируется следующим образом:

  • Смонтированный участок цепи обеспечивают напряжением.
  • Переводят клавишу первого выключателя в режим «Вкл».
  • Осветительная лампа загорается.
  • Следуют к точке размещения второго прибора.
  • Меняют текущее положение клавиши второго устройства.
  • Осветительная лампа отключается.
  • Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

    Как выполнить реальный монтаж?

    Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

    Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

    Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

    Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

    Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

    Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

    Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

    Конструкции перекрёстного исполнения

    Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

    Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

    Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

    О тонкостях монтажа перекрестных выключателей читайте далее.

    Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

    Схемные решения для практической эксплуатации

    Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

    Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

    Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  • Необходимо схематично обрисовать монтаж системы.
  • Выполнить работы по инсталляции РК и подрозетниц.
  • Выполнить инсталляцию нужного числа световых групп.
  • Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  • Подключить разведённые проводники согласно составленной схеме.
  • Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана.  К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

    Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

    Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.

    Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

    Своеобразная инструкция подключения в этом случае выглядит примерно так:

  • Создаётся схема разводки и расключений.
  • Производятся работы по монтажу коробки распределительной и подрозетниц.
  • Укладываются кабели электрические трёхжильные в количестве 4 шт.
  • Производится электромонтаж – подключение по схеме.
  • Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

    На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

    Сенсорные модели выключателей

    Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

    Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

    Есть два вида переключателей сенсорного исполнения:

  • Сенсорные прямого действия.
  • Сенсорные с диммерами.
  • Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

    Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

    Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

    Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

    Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

    Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

    Простая организация системы управления с одним сенсорным прибором выполняется так:

  • Фазная линия соединяется с клеммой «L».
  • Линия «L1» образует одну зону освещения.
  • Линия «L2» образует вторую зону освещения.
  • Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

    Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  • Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  • После звукового сигнала снять касание и перейти к следующему прибору.
  • Касание сенсора второго прибора.
  • Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  • Отмена синхронизации – касание сенсора в течение 10 сек.
  • Для сенсорных конструкций есть некоторые ограничения по монтажу.

    К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

    Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

    Выводы и полезное видео по теме

    Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

    Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

    Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

    Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

    Источник sovet-ingenera.com

    схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

    Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

    Проходные выключатели

    Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

    Схема подключения проходных выключателей для независимого управления освещением из двух точек

    Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

    Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

    Для чего применяется перекрёстный выключатель

    Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

    Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

    Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

    Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

    Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

    Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

    • высокая стоимость;
    • выключатели этих типов быстро выходят из строя;
    • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
    • выключатели с датчиками движения могут реагировать на движение животных, птиц.

    Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

    Разновидности переключателей

    По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

    Клавишные

    Переключатели такого типа применяются наиболее часто.

    Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

    • у обычного одноклавишного 2 контакта;
    • у проходного -3;
    • у перекрёстного — 4.
    Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
    У одноклавишного проходного выключателя 3 контакта
    У обычного одноклавишного выключателя 2 контакта
    У одноклавишного перекрестного выключателя 4 контакта

    Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

    Поворотные перекрёстные

    Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

    Внешний вид поворотных переключателей (фотогалерея)

    Накладные и встроенные

    По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

    Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

    Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

    Характеристики перекрёстных переключателей

    На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

    Основные характеристики
    Напряжение220–230 В
    Сила тока10 А
    Материал
    корпуса
    термопласт
    поликарбонат
    пластик

    Модели с корпусами, защищающими от влаги и пара, стоят дороже.

    Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

    Монтаж проходных и перекрёстных переключателей

    Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

    Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

    Последовательность действий

    Монтаж освещения выполняется в следующем порядке:

    1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
    2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
    3. Установить переключатели на своё постоянное место.
    4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

      Подключение проводов

    5. Убедиться, что освещением можно независимо управлять из 2-х точек.
    6. Отключить цепь от питающей сети.
    7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

      Подключение в разрыв двухжильного кабеля

    8. Подключить цепь к питающей сети.
    9. Убедиться, что освещением можно независимо управлять из 3-х точек.

    Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

    При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

    Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

    Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

    Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

    Видео: как подключить проходной выключатель

    Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

    Видео: как подключить перекрёстный выключатель

    Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

    Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

    Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей

    Оцените статью:

    Поделитесь с друзьями!

    Как подключить проходной выключатель. Схема подключения

    Здравствуйте, уважаемые читатели сайта sesaga.ru. В помещениях таких как спортзалы, коридоры, склады, а также на лестничных маршах, пролетах и т.п. часто возникает необходимость в установке выключателей, имеющих независимое друг от друга включение и отключение освещения, чтобы можно было войти через одну дверь и, допустим, включить свет, а выйти через другую и за собой свет погасить, или же наоборот.

    Для решения этого вопроса были разработаны проходные выключатели, работающие в паре и позволяющие управлять освещением из двух мест.

    Устройство проходного выключателя.

    Механизм переключения контактов проходного одноклавишного выключателя практически такой же, как и у обычного двухклавишного выключателя. Отличие состоит лишь в расположении и переключении контактов.

    У двухклавишного выключателя переключение контактов независимое и осуществляется двумя клавишами, поэтому контакты могут переключаться либо двумя клавишами одновременно, либо отдельно каждой клавишей.

    У проходного одноклавишного выключателя переключение контактов зависимое и осуществляется одной клавишей, поэтому контакты переключаются одновременно.

    Электрическая схема проходного выключателя.

    Проходной выключатель имеет два контакта, включенных последовательно и образующих общую точку. Один контакт выключателя всегда замкнут, а второй всегда разомкнут.

    При нажатии клавиши выключателя контакты переключаются и контакт, который был замкнут, размыкается, а который был разомкнут, замыкается. Такая работа контактов позволяет выключателю всегда быть готовым к включению или отключению освещения из двух мест.

    Однако такая работа контактов требует особого включения в схему освещения, поэтому проходные выключатели подключаются строго по определенной схеме.

    Схема подключения двух проходных выключателей.

    На корпусе некоторых моделей проходных выключателей обозначают выводы, чтобы в процессе монтажа не прозванивать контакты. В модели, рассматриваемой в статье, выводы обозначены стрелками:

    А теперь рассмотрим схему подключения двух выключателей SA1 и SA2.

    Фаза L подключена к клемме 2 выключателя SA1, а к клемме 2 выключателя SA2 подключен верхний вывод лампы EL1. Одноименные клеммы выключателей 1-1 и 3-3 соединены между собой перемычками красного и зеленого цвета.
    Ноль N соединен с нижним выводом лампы.

    Разберем работу схемы.
    В исходном состоянии выключателей лампа не горит. Фаза L проходит через контакт 2-3 выключателя SA1 и через перемычку зеленого цвета попадает на клемму 3 выключателя SA2 и дальше никуда не идет, так как контакт 2-3 разомкнут.

    При нажатии клавиши выключателя SA2 его контакты 1-2 и 2-3 переключаются и контакт 1-2 размыкается, а 2-3 замыкается. Тогда фаза L через замкнутый контакт 2-3 выключателя SA1 и перемычку зеленого цвета проходит замкнутый контакт 2-3 выключателя SA2 и с клеммы 2 поступает на лампу. Лампа горит.

    Теперь нажимаем клавишу выключателя SA1 и его контакты 1-2 и 2-3 переключаются и лампа гаснет. Здесь фаза L через замкнутый контакт 1-2 выключателя SA1 и перемычку красного цвета попадает на клемму 1 контакта
    1-2 выключателя SA2 и дальше не идет, так как контакт 1-2 разомкнут.

    Теперь если нажать клавишу выключателя SA2, лампа опять включится. Фаза L через замкнутый контакт 1-2 выключателя SA1, перемычку красного цвета и замкнутый контакт 1-2 выключателя SA2 попадает на лампу.

    И независимо от того, каким из выключателей будет включена или выключена лампа ее всегда можно включить или выключить любым выключателем. Вот таким образом работают проходные выключатели.

    Нам еще осталось рассмотреть монтажную схему подключения с использованием распределительной коробки.

    Фаза L заходит в распределительную коробку и в точке (1) соединяется с жилой провода, приходящей от клеммы 2 выключателя SA1. Одноименные клеммы 1-1 и 3-3 выключателей между собой соединены в точках (2 и 3). С клеммы 2 выключателя SA2 жила провода уходит в коробку и в точке (4) соединяется с жилой провода, приходящей от вывода лампы. Второй вывод лампы соединяется с нулем N в точке (5).

    И теперь самое основное, что Вы должны запомнить при монтаже проходных выключателей: если после сборки схемы освещение работает не так, как требуется, значит, неправильно подключена клемма 2 выключателя. Проверяйте правильность подключения этой клеммы.

    И в дополнение к сказанному предлагаю посмотреть ролик и окончательно разобраться в этой теме.

    Вот и все, что хотел сказать об устройстве и подключении проходных выключателей. А в следующей статье Вы узнаете, как подключить перекрестный выключатель, дающий возможность управлять освещением с трех и более мест.
    Удачи!

    Схема подключения двухклавишного проходного выключателя

    Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

    Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

    Сведения для новичков


    Пример расположения

    Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

    Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

    • пару описываемых проходных выключателя;
    • инструмент для монтажа, в том числе и электроинструмент.

    Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

    Суть работы


    Зачем нужны проходные выключатели

    В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

    Двухклавишный выключатель

    Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

    Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

    Процесс установки выключателя


    Подключение проходного выключателя

    Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

    Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

    Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

    Схема для двухклавишных выключателей

    Обратите внимание!
    Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

    Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

    Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

    Видео

    Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

    Проходной выключатель – как подключить и зачем применяется такой выключатель (70 фото)

    Каждый из нас старается сделать свой дом максимально комфортным и удобным. На эти цели нам не жалко ни средств, ни времени. Существует множество различных технических приспособлений, цель которых сделать нашу жизнь проще, а дом удобным и уютным.

    Одним из таких общедоступных способов – установить в доме или на улице проходной выключатель освещения. Простота конструктивного исполнения, минимальные затраты, но при всем том, функциональность и практичность – все это как раз о проходных выключателях.

    Цель этой статьи познакомить читателя с этой технической системой, рассказать о ее особенностях и некоторых хитростях. Даже не обладая глубокими знаниями в электротехнике, можно вполне реализовать это неоспоримо удобное приспособление у себя на даче или в квартире.

    Что такое проходной выключатель. Принцип действия

    Вам наверняка приходилось сталкиваться с такой ситуацией: вы приходите домой, открываете дверь и включаете свет. Разувшись и сняв верхнюю одежду, вы проходите в квартиру, однако, если сразу выключить свет, придется в потемках пробираться до следующей комнаты, а если пройти при включенном свете, потом необходимо возвращаться, чтобы выключить свет в коридоре.

    Кому-то в один прекрасный момент пришла в голову мысль, а почему бы не сделать так, чтобы свет можно было включать и выключать из двух разных мест? Вот уж действительно правильность выражение: лень – движитель прогресса.

    Посмотрите на сайтах фото проходных выключателей: вы отметите, что внешне они от обычных ни чем не отличаются, однако различия есть и очень даже существенные. По большому счету, проходной выключатель является переключателем, если неукоснительно следовать всем понятиям электротехники.

    Переключатель можно использовать в качестве выключателя, а вот выключатель в качестве переключателя – вряд ли получится.

    В чем же такая разница. Снаружи – в количестве контактов: на выключателе их два, на переключателе – минимум три. Здесь надо отметить, что двухсекционный выключатель также имеет три контакта, но при этом он остается выключателем и не надо путать его с проходным переключателем.

    Конструктивно, у переключателя имеется два положения, в каждом из них замкнут главный контакт с одним из двух управляемых. Т.е. если выключатель просто замыкает и разрывает цепь, то переключатель перекидывает замыкание с одного контакта на другой.

    Надеемся, что вы поняли в чем состоит разница, поскольку это фундаментальная основа всей схемы, усвоив и поняв принцип, вы легко сможете повторить систему на практике.

    Итак, проходной переключатель – это техническая система позволяющая управлять светильником из двух и более мест.

    Принцип работы этой системы очень прост: при включении света, светильник подключается к питанию через удаленный выключатель (точнее – переключатель), и выключить свет можно именно им.

    В любом случае светильник всегда включен через два проходных выключателя. Когда он работает, оба из них замыкают цепь, когда нет – один замыкает, но другой при этом разрывает.

    Что бы лучше понять принцип действия, посмотрите, как выглядит схема подключения проходного выключателя, разобравшись, вы непременно поймёте, как это работает и тогда все «встанет на свои места», тем более сама схема очень простая и для понимания ее работы достаточно знаний школьного курса физики.

    Варианты использования проходных выключателей

    Итак, проходной выключатель используется для управления освещением из двух разных точек. Однако, при желании, можно управлять освещением из трех и более мест.

    Так, для того чтобы можно было включать и выключать светильник из трех позиций, используют двухклавишный проходной выключатель, а если нужно управлять из большего количества точек, то можно найти варианты с большим количеством секций.

    Важно заметить, хотя, как правило, проходные выключатели используют для управления освещением из разных точек, в принципе можно управлять любой нагрузкой, однако для чего это нужно сказать трудно.

    Тем не менее при необходимости можно, например, управлять вентилятором или другим электрическим бытовым прибором – все зависит от ваших желаний и необходимостей.

    Конструктивные особенности проходных выключателей

    Существуют различные виды выключателей для проходных схем. Они отличаются по количеству секций – одноклавишные и многоклавишные конструкции, а также вариантам исполнения – для внутреннего и внешнего монтажа.

    Конструктивно могут отличаться по способу подключения – есть выключатели с винтовыми зажимами и с пружинными. Кроме всего прочего, в продаже представлен широкий выбор выключателей различного дизайна и цвета.

    Самостоятельный монтаж проходной схемы

    В данной статье мы не будем рассматривать сами принципиальные схемы, при необходимости вы легко сможете найти их на специализированных сайтах в интернете.

    Рассмотрим некоторые особенности на тот случай, если вы решили сделать монтаж выключателя своими руками, а не вызывать специалистов.

    Для схемы потребуется, как минимум, трехпроводный кабель, однако помните, большая часть из них предполагает в качестве третьего провода подключении земли, этот провод имеет желтый цвет с зеленой полоской.

    Лучше будет не подключать провод заземления в ином качестве, поскольку это станет грубым нарушением стандарта.

    Если ваша сеть не использует заземление, используйте трехпроводный кабель с иной расцветкой. Если же проводка рассчитана на подключении земли, то вам необходим четырехпроводной кабель.

    Перед работой внимательно ознакомьтесь со схемой включения. Будет лучше, если предварительно вы соберете тестовую схему, так сказать – «на столе» и проверите, как все это работает. Для тестирования, из соображения безопасности, лучше использовать источник и лампы с напряжением до 36 В.

    Неукоснительно соблюдайте все требования техники безопасности при проведении электромонтажных работ.

    Фото проходного выключателя

    Также рекомендуем посетить:

    Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

    На чтение 6 мин Просмотров 1.7к. Опубликовано Обновлено

    Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

    Особенности конструкции

    Применение проходного выключателя

    Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

    Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

    Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

    Различия между проходным и традиционным выключателем

    Разница между проходным и обычным выключателем (вид сзади)

    По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

    Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

    По конструкции, способу установки и типу управления выключатели могут быть:

    • клавишные;
    • кнопочные;
    • ползунковые;
    • тяговые;
    • тумблерные.

    Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

    Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

    Как подсоединить проходное устройство

    Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

    Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

    Провода в распределительной коробке

    Для правильного и безопасного подключения следует соблюдать следующую последовательность:

    1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
    2. Отключить напряжение.
    3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
    4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
    5. Аналогично выполняют работу на другом выключателе.
    6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
    7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
    8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
    9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

    Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

    Нельзя скручивать медную и алюминиевую жилу.

    Как из простого выключателя сделать проходной

    Схема управления освещением с двух мест с помощью проходных выключателей

    Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки — добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

    На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

    Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

    Перекидной выключатель

    Варианты схем

    Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

    • в большом коридоре или холле с множеством дверей;
    • в квартире с тремя уровнями;
    • спальне с выключателем у входа и двумя рядом с кроватью;
    • находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

    Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

    Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

    Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

    Можно ли использовать проходной выключатель как обычный

    Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

    Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

    Недостатки проходных устройств

    Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

    Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

    Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

    ://

    Подключение трехпозиционного переключателя

    | Как подключить трехпозиционные переключатели

    Трехпозиционный переключатель — это тип, который включает свет с обоих концов коридора. Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

    Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

    Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света.Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

    Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

    На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

    Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении нужно обращать внимание на их цвета (и инструкции, которые идут в комплекте).

    Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

    При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы.Положите кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

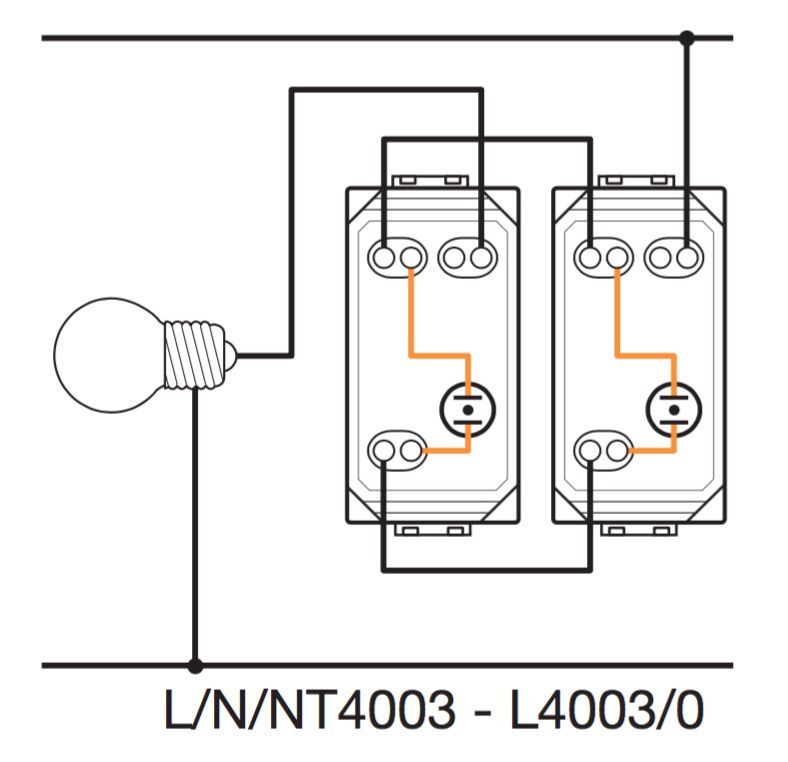

    На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

    Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

    Всегда отключайте питание цепи перед работой с оголенными проводами.

    Как работает трехпозиционный переключатель

    Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

    Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления. Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели. Подключение трехпозиционного переключателя © Дон Вандерворт, HomeTips

    У трехпозиционного переключателя три провода соединяют пару переключателей — два черных «путевых» провода и третий «общий» провод.

    При включении питания схемы любой из них может быть «горячим» в зависимости от того, как переключены переключатели.

    Поскольку неметаллический электрический кабель «3 провода с заземлением», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

    Как подключить трехпозиционные переключатели

    Есть три основных способа настройки трехпозиционных переключателей для управления одним или несколькими световыми приборами.Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

    Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.

    A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем , затем идти к свету, а затем заканчиваться на другом переключателе.Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры. Проводка трехходового переключателя, где питание подключается к первому переключателю, а затем к свету .

    B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, оттуда пройдет к одному переключателю, а затем подключит этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре.Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные клеммы на обоих переключателях. Проводка трехходового переключателя, где питание идет напрямую на свет .


    C) Провода от источника питания идут от переключателя к переключателю,
    и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

    Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя. Общий вывод второго переключателя направляет черный провод к осветительной арматуре. Подключение трехходового переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

    Получите предварительно экранированную локальную электрическую проводку Pro

    О Доне Вандерворте

    Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 статей книги по усовершенствованию и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

    Как подключить шнур питания — провод солнечных часов

    ОБРАТИТЕ ВНИМАНИЕ: эта страница в процессе . У нас все это было настроено, и промах мыши полностью стер все это, и мы не могли столкнуться с переделкой до недавнего времени, поэтому, пожалуйста, просто подождите немного, и мы получим это полностью.

    Вы можете подключить провод к вилке, розетке или выключателю, не обращая внимания на горячую и нейтральную фазы, и ваш свет будет работать без каких-либо проблем.Однако, если ваш электрический компонент, вилка, розетка или переключатель подключены правильно с учетом полярности, горячего и нейтрального проводов, вы получите некоторую защиту от удара, которого вы не получите, если не обратите внимание на полярность.

    Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу, в которую ввинчивается лампочка.

    При правильном подключении металлические нити никогда не будут «горячими» или сотрясать вас, вне зависимости от того, включен или выключен выключатель. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!При неправильном подключении резьбы — и любой металл, соприкасающийся с резьбой, включая внешнюю часть гнезда, если это токопроводящий металл, или резьба лампочки — могут вызвать у вас шок, независимо от того, включен ли переключатель или нет. Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов как для вилки, так и для розетки и выключателя, если вы решите их использовать.

    С переключателем нейтральный (и заземляющий) провод остается неразрезанным, а горячий провод обрезается, так что цепь может быть разомкнута и не разорвана, когда переключатель установлен в положение «выключено» или «включено».Использование горячего провода в качестве отрезанного провода важно для сохранения правильной полярности на всем пути от вилки или проводки до розетки.

    Мы рекомендуем подключить переключатель перед подключением к розетке и / или вилке, потому что, если вы сделаете ошибку с подключением переключателя и в результате вам придется обрезать провод короче, это будет меньше работы (и усугубления), если у вас нет также перемонтировать вилку или розетку.

    Что вам понадобится

      1. ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству.Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
      2. Для завершения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобятся:
        • отвертка (с плоской или крестообразной головкой в ​​зависимости от винтов в переключателе, с которым вы работаете),
        • ножницы, способные разрезать мягкий пластик (для разрезания полос силиконовой ленты),
        • тонкие ножницы для ткани (для обрезания конца тканевой тесьмы),
        • силиконовая лента (для связывания концов покрытой тканью проволоки во избежание истирания, доступна здесь),
        • выдвижной нож, похожий на нож для резки коробок (для разрезания внешнего пластика шнура в оболочке),
        • и приспособление для зачистки проводов с прорезью, соответствующей калибру используемого провода.На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.

    Инструменты, необходимые для подключения вилки и головки для зачистки проводов с отверстиями для манометров

    Подготовка провода

    1. Определите, где на проводе вы хотите разместить переключатель.
      • Для предмета на столе вам понадобится переключатель в нескольких дюймах от основания предмета, чтобы он располагался на столе или чуть выше края стола, когда предмет находится там, где он обычно находится.
      • Для подвесного светильника вам нужно поместить выключатель близко к вилке, чтобы до него было легко добраться, а не в воздухе.
    2. Для всех проводов необходимо определить, какой из них горячий, а какой — нейтральный. Вы будете перерезать горячий провод и оставить нейтральный провод неразрезанным, поэтому это определение необходимо сделать, прежде чем предпринимать какие-либо другие действия. Процесс определения различается для каждого типа провода.
        • Для витой пары
          • Если вы используете золотую вату с серым индикатором или замазку с золотым индикатором витой пары, то провод без индикатора, провод с твердой оплеткой, является горячей проволокой.
          • Для скрученных проводов без индикаторов вам нужно будет подойти к концу провода, ближайшему к тому месту, где вы собираетесь установить переключатель, и потянуть оплетку достаточно назад, чтобы увидеть, какой провод имеет полоску на ПВХ, а какой нет. Затем внимательно проследите за проводом без полосы на ПВХ, горячим проводом, до точки, где вы установите выключатель. Поставьте метку на горячий провод с помощью метки Sharpie в центре того места, где будет идти переключатель (так, чтобы метка не отображалась после установки).
        • для параллельного шнура
          • Параллельный шнур имеет горячий и нейтральный провода рядом, соединенные между собой, с небольшим, более тонким каналом между ними. Канал спроектирован так, чтобы его можно было разъединить, чтобы можно было работать с горячим и нейтральным проводами отдельно. Следовательно, идентификация горячей проволоки в параллельном шнуре — это вопрос знания, на какой стороне проволоки находится горячая проволока.
          • С помощью канцелярского ножа или маленьких острых ножниц удалите очень небольшое количество оплетки в центре места установки переключателя, соблюдая осторожность, чтобы не прорезать ПВХ под ней.
          • Сделайте острие универсального ножа как можно короче и сделайте небольшое отверстие в канале между двумя проводами, соблюдая особую осторожность, чтобы не прорезать ПВХ, закрывающий провода. Если вы обнажите медь, вам придется заклеить эту область лентой или начать полностью заново.
          • Слегка оттяните два провода.
          • Наклейте силиконовую ленту с каждой стороны от того места, где вы сняли оплетку, так, чтобы внешняя часть ленты находилась внутри, где будет край переключателя.Вы должны быть осторожны, чтобы не показать ленту после завершения установки.
          • Убедитесь, что ПВХ обмотан лентой, чтобы оплетка не могла соскользнуть по шнуру.
          • Гладкая сторона проволоки — это горячая проволока; ребристый — нейтральный.

          Подготовленный параллельный шнур

        • для шнура шкива
          • Шнур шкива имеет оболочку из ПВХ, окружающую горячий и нейтральный провод (и заземляющий провод, если шнур шкива трехжильный).Чтобы идентифицировать горячий провод, нужно снять оплетку и оболочку из ПВХ.
          • С помощью универсального ножа удалите очень небольшое количество оплетки в центре того места, где будет установлен переключатель, стараясь не прорезать всю ПВХ-оболочку под ней.
          • Наклейте силиконовую ленту с каждой стороны от того места, где вы сняли оплетку, так, чтобы внешняя часть ленты находилась внутри, где будет край переключателя. Вы должны быть осторожны, чтобы не показать ленту после завершения установки.
          • Убедитесь, что ПВХ обмотан лентой, чтобы оплетка не могла соскользнуть по шнуру.
          • Сделайте острие универсального ножа как можно короче и сделайте горизонтальный разрез в ПВХ-оболочке, соблюдая особую осторожность, чтобы не прорезать ПВХ, покрывающий провода. Если вы обнажите медь, вам придется заклеить эту область лентой или начать полностью заново.
          • Обрежьте оболочку из ПВХ по всему периметру, немного в двух местах, где вы приклеили скотч, чтобы можно было снять куртку с того места, где будет выключатель.
          • Черный провод — это горячий провод.
        • Для переплетенной проволоки
            • При работе с одним из наших переплетенных шнуров необходимо удалить часть оплетки, чтобы получить доступ к нижележащим проводам. Начните с определения того, сколько оплетки вам нужно будет удалить, исходя из длины переключателя, который вы подключаете. Все переключатели, которые мы несем, которые могут вместить наш переплетенный шнур, имеют длину 2 1/2 дюйма, поэтому для начала вам нужно отрезать не более 2 дюймов оплетки со шнура.
            • Оберните эту область силиконовой лентой с каждой стороны. Расстояние от внешнего края одной стороны ленты и внешнего края другой стороны ленты должно быть не более 2 дюймов, чтобы лента не показывалась после установки переключателя.
            • Начните удаление оплетки между концами, обмотанными лентой, осторожно сделав небольшое отверстие в оплетке кончиками маленьких острых ножниц и надрезав ленту с каждой стороны там, где будет переключатель. Вы также можете использовать выдвижной нож, чтобы сделать этот продольный разрез, соблюдая особую осторожность, чтобы не порезаться ни одной из лежащих под ним проводов.
            • После того, как вы сделали продольный разрез, обрежьте края, чтобы полностью удалить оплетку из области переключателя.

          Предварительно заплетенная проволока

        • Разрежьте горячую проволоку пополам и скотчем всю свободную ткань, чтобы она не соскользнула по шнуру. Зачистите 1/2 дюйма ПВХ с каждого конца горячего провода и скрутите вместе медные жилы.

    3. витая пара
    4. Поместите кусок силиконовой ленты на 1/4 дюйма от центра того места, где переключатель будет установлен для вращения, определите горячий, пройдя с конца — только 7/8 дюйма для работы — перережьте горячую проволоку — отрежьте оплетку назад 1 / 8 дюймов, концы ленты поверх меди такие же для параллельности, за исключением того, что отрежьте два провода для большого или винтажного тонкого кабеля, поместите ленту на 1/4 дюйма от концов переключателя, снимите оплетку между ними — если сняли нейтральную ногу, сделайте другую ногу — разрежьте горячо проволока пополам, полоса 1/2 «, скрутка
    5. Установка коммутатора
      1. Для больших или старинных тонких коммутаторов

        Шнур шкива, подготовленный для снятия оболочки из ПВХ

            • Затем снимите оболочку из ПВХ.Очень осторожно разрежьте ПВХ продольно, выставив как можно меньшее количество выдвижных лезвий ножа, чтобы не врезаться ни в одну из лежащих под ним проволок. ВАЖНО: Если вы разрежете нейтральный провод или часть горячего провода, которую вы не собираетесь зачищать, вам придется начинать заново. После того, как этот разрез будет сделан, используйте комбинацию выдвижного ножа и ножниц, чтобы отрезать куртку и любую пластиковую или бумажную прокладку внутри куртки, оставив только горячий и нейтральный провода.Свяжите неровные края куртки, прилегающие к первоначальной силиконовой ленте, которую вы наклеили, другим куском силиконовой ленты.

        Шнур шкива с оплеткой и удаленной оболочкой из ПВХ

            • Наконец, разрежьте горячий (черный) провод пополам кусачками, снимите 1/2 дюйма ПВХ с каждого конца и скрутите вместе медные жилы.

        Шнур шкива, готовый для подключения к коммутатору

        • Для параллельного шнура
            • Вы должны удалить кусок ткани со шнура, чтобы можно было отделить горячий (гладкий) от нейтрального (ребристого) провода, при этом оставив оголенную часть внутри переключателя и не подвергая ее воздействию.Используя выдвижной нож, прорежьте канавку между двумя плавлеными проводами, чтобы легко удалить ткань, не прокалывая ПВХ на любом из двух проводов. Обвяжите концы ткани силиконовой лентой, чтобы она не растрепалась. Расстояние между внешним краем одного куска ленты и внешним краем другого куска ленты должно быть достаточно небольшим, чтобы поместиться в коммутатор, при этом лента не должна показывать отверстия для проводов.
            • , разделите горячий и нейтральный провод пополам, снова стараясь не разрезать ни один из проводов.Разрежьте горячую проволоку пополам и скотчем всю свободную ткань, чтобы она не соскользнула по шнуру.

              Если вы подключаете один из наших больших переключателей или винтажный тонкий переключатель, удалите 1/2 дюйма ПВХ с помощью приспособлений для зачистки проводов и скрутите жилы вместе.

          • При работе с одним из наших переплетенных шнуров необходимо удалить часть оплетки, чтобы получить доступ к нижележащим проводам и подключить переключатель.Начните с определения того, сколько оплетки вам нужно будет удалить, исходя из длины переключателя, который вы подключаете. Все переключатели, которые мы несем, которые могут вместить наш переплетенный шнур, имеют длину 2 1/2 дюйма, поэтому для начала вам нужно отрезать не более 2 дюймов оплетки со шнура. Начните с твердого и осторожного разрезания оплетки вдоль проволоки с помощью выдвижного ножа, соблюдая особую осторожность, чтобы не порезать любую из лежащих под ней проволок. После того, как вы удалили тесьму, обмотайте концы тесьмы силиконовой лентой, чтобы предотвратить изнашивание.Расстояние от внешнего края одной стороны ленты и внешнего края другой стороны ленты должно быть менее 2 1/2 дюймов, чтобы переключатель выглядел аккуратно снаружи.

            Разрежьте горячую проволоку пополам и скотчем обмотайте свободную ткань, чтобы она не соскользнула по шнуру. Зачистите 1/2 дюйма ПВХ с каждого конца горячего провода и скрутите вместе медные жилы.

            Подключение коммутатора

          • Теперь, когда ваш провод готов к установке коммутатора, необходимо учесть несколько факторов, которые зависят от того, какой тип коммутатора вы выбрали.
          • Самые простые переключатели, которые мы несем с собой, — это поворотные переключатели, а также тонкий переключатель. Эти переключатели используют клемму «зуб вампира» для подключения провода к переключателю. Это означает, что не нужно зачищать провод и вкручивать его в клемму, скорее, провод прижимается к острому зубу, который пробивает изоляцию провода, чтобы войти в контакт с медью внутри. Эти переключатели совместимы только с нашими проводами витой пары и параллельными шнурами. У них есть канал внутри переключателя, через который нейтральный провод может проходить беспрерывно, в то время как у них есть противоположная сторона, где горячий провод будет прижиматься к зубу, и есть небольшой барьер между двумя отрезанными частями горячего провода.Поскольку между двумя концами горячего провода есть этот барьер, вам нужно будет обрезать эти провода на очень небольшое расстояние, самое большее 1/8 дюйма, чтобы вставить их в каналы для горячего провода.

            При скручивании двух частей переключателя вместе убедитесь, что горячий провод находится в нужном месте, где «зубы вампира» его проткнут. Это становится более серьезной проблемой с проводом витой пары, поскольку он не лежит ровно, поэтому вам может потребоваться немного скрутить провод и удерживать его на месте, когда вы скручиваете два куска вместе.Примечание: эти переключатели не будут выглядеть красиво, плотно и «собранно», пока две части не будут полностью соединены винтами.

            УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ВЫКЛЮЧАТЕЛИ ЗУБОВ ВАМПИРА: Когда мы устанавливали переключатели для клиентов, у нас иногда были переключатели, которые не работали, несмотря на то, что были установлены, казалось бы, правильно. Мы обнаружили, что иногда зубы вампира недостаточно вгрызаются в провод, чтобы вступить в контакт с медью, что, конечно же, необходимо для электрического соединения.Если у вас есть выключатель, который не работает (свет или прибор не включается, когда выключатель находится в любом положении), снова откройте выключатель и осмотрите два конца горячего провода. Если у одного или обоих есть вмятина, но она не проткнута там, где соприкасался зуб вампира, вот трюк, чтобы исправить это: найдите кусок ПВХ (пластик, который окружает медь внутри провода), который остался после того, как вы сняли конец провода. Снимите еще 1 дюйм, если у вас нет ПВХ. Разрежьте кусок ПВХ пополам вдоль и отрежьте кусок примерно на 1/2 дюйма в длину и 1 / 4-18 дюймов в ширину.Поместите этот кусочек под ту часть проволоки, которая будет проткнута вампирским зубом. Это поднимет проволоку настолько, чтобы зуб смог проткнуть медь. УБЕДИТЕСЬ, ЧТО МЕДЬ ЕЩЕ НЕ ИМЕЕТСЯ В ЧАСТИ ПВХ, КОТОРЫЙ ВЫ ИСПОЛЬЗУЕТЕ, И НЕ ИСПОЛЬЗУЙТЕ ДРУГИЕ МАТЕРИАЛЫ. Вы знаете, что использовать ПВХ безопасно, поскольку он используется в качестве изоляции. Не рискуйте использовать какие-либо другие вещества.

          • Винтажный тонкий переключатель — следующий по простоте подключения. К этому переключателю можно подключить любой из наших проводов, и он имеет простой в использовании винтовой зажим в центре переключателя.Примечание: для этой клеммы требуется очень маленькая отвертка с плоской головкой для затягивания винтов на проводе, макс. Диаметр 1/8 дюйма. Эти переключатели произведены в Италии и содержат по две дополнительных винтовых клеммы на каждой стороне переключателя, которые обычно используются для европейской проводки, но могут быть сняты для американской проводки. Просто выньте их из переключателя с помощью отвертки и выбросьте. Этот переключатель также имеет два зажима на внутренней стороне отверстий для проводов, чтобы удерживать провод на месте и нажимать на него, чтобы переключатель защелкнулся вместе — этот переключатель не скручивается вместе, как другие, вместо этого он прижимается друг к другу и фиксируется чтобы предотвратить его разрушение.Вам нужно будет убрать зажимы с пути, чтобы подключить этот переключатель. Полностью выверните один винт и отложите в сторону. Ослабьте второй винт настолько, чтобы вы могли повернуть его в сторону, а затем снова затяните этот винт, чтобы он оставался на месте и не мешал. Сделайте это для каждой стороны переключателя.

            Вставьте конец неизолированной скрученной меди в одну из клемм и затяните винт как можно глубже. Убедитесь, что провод прикреплен к клемме, потянув за него и убедившись, что он не выпадает.

            На этом этапе для каждого провода, кроме витой пары, внешний край силиконовой ленты на проводе должен находиться внутри отверстия для проводки. Если она выходит за пределы отверстия для проводки, отвинтите клемму, защелкните конец ранее зачищенного горячего провода на столько, чтобы лента оказалась внутри переключателя, и повторите этот процесс. Как только провод будет прикреплен к клемме и лента не будет выступать из отверстия для проводов, проведите нейтральный провод вокруг клемм и прижмите его в канал, который когда-то занимал один из выброшенных клемм.На обоих концах клемм есть два выступа, которые вдавливаются в другую часть переключателя, и их нельзя отодвигать или иным образом препятствовать входу в соответствующие слоты в другой части переключателя. Вы должны перемещаться по небольшому пространству в переключателе, протягивая провода там, где они должны проходить, не мешая вкладкам блокировать переключатель вместе. Повторите этот процесс для другой винтовой клеммы, убедившись, что на ней достаточно горячего провода, чтобы добраться до клеммы и завинтить, при этом не позволяя силиконовой ленте выступать за второе отверстие для проводки.

            Как только это будет достигнуто, поверните зажимы обратно в исходное положение и полностью прикрутите их к проводу.

            Наконец, защелкните другую часть переключателя над проводной частью. Если вам нужно снова разделить эти две части этого переключателя, вы можете приподнять каждую сторону небольшой отверткой и раздвинуть их.

          • Последние переключатели — это большие и винтажные большие переключатели.Хотя их несложно подключить, есть пара дополнительных шагов, которые не требуются поворотным и тонким переключателям. Во-первых, каждый из этих переключателей имеет легко снимаемые язычки, расположенные в отверстиях для проводов, которые можно вынуть для размещения более крупных проводов, таких как шкив или шнур с оплеткой (наши витые пары и параллельные шнуры подходят без снятия этих язычков). На винтажном большом переключателе язычки могут быть защелкнуты не на своем месте. Пластиковые выступы на этих переключателях довольно хрупкие, и их можно сломать, поддев их плоскогубцами с острыми носами.Постарайтесь отламывать мелкие кусочки постепенно, в конечном итоге убедившись, что отверстие для проволоки гладкое и не задирает проволоку. На другом большом переключателе пластик не такой хрупкий, и язычки нужно вырезать острым ножом.

            Очень осторожно вырежьте этот полукруг, соблюдая особую осторожность, чтобы не порезаться или порезать внешнюю часть переключателя. Постарайтесь удалить как можно большую часть выступа, сохраняя при этом край отверстия для проводов гладким.Все остальные инструкции по подключению этих двух типов переключателей точно такие же. Возьмите один конец горячей проволоки и сделайте крючок из зачищенной скрученной меди. Оберните крючок вокруг узкой части одного из винтов и затяните винт, поместив все медные жилы под широкую часть винта. Для всех проводов, кроме витой пары, убедитесь, что внешняя сторона силиконовой ленты на проводе на этом конце переключателя не выходит из отверстия для проводки. Если это так, слегка обрежьте горячую проволоку и попробуйте еще раз, пока проволока не будет выглядеть аккуратно, выходящей из отверстия для проводов.

            Затем пропустите нейтральный провод через канал под клеммами. Убедитесь, что провод проходит вокруг выступающих отверстий, в которые затягиваются установочные винты переключателя, в противном случае переключатель не будет завинчиваться полностью. Таким же образом подключите другой конец клеммы, убедившись, что нейтральный провод не препятствует выступающим отверстиям, и убедитесь, что силиконовая лента не выступает из второго отверстия для проводки.

            После того, как переключатель подключен правильно, поместите другую часть переключателя со стороны клемм и скрутите две части вместе.Для большого переключателя есть два винта с головкой под крестовую отвертку для соединения частей.

            Для винтажного большого переключателя есть два винта с плоской головкой и две маленькие гайки. Сначала вставьте одну гайку в шестигранное отверстие на стороне переключателя с выводами.

            Удерживая эту гайку одним пальцем, вставьте один из винтов в соответствующее отверстие на другой стороне переключателя и ввинтите его, пока винт не войдет в гайку.

            Повторите то же самое с другим винтом / гайкой и затяните с каждой стороны.

    Руководство по установке оборудования коммутатора Catalyst 3560, март 2010 г. — Установка коммутатора (24- и 48-портовые коммутаторы) [Коммутаторы Cisco Catalyst серии 3560]

    Установка коммутатора (24- и 48-портовые коммутаторы)


    В этой главе описывается установка 24- и 48-портовых коммутаторов Catalyst 3560, в том числе интерпретация результатов самотестирования при включении (POST), обеспечивающих правильную работу.Здесь также описывается, как выполнять подключения к коммутатору.

    Информацию по установке коммутаторов Catalyst 3560-8PC и Catalyst 3560 12-PC-S см. В главе 3 «Установка коммутатора (8- и 12-портовые коммутаторы)».

    Инструкции в этой главе по подключению к портам коммутатора, а также по установке и подключению к модулям SFP применимы ко всем коммутаторам Catalyst 3560.

    Прочтите разделы и выполните процедуры в следующем порядке:

    • Подготовка к установке

    • Проверка работы коммутатора

    • Установка коммутатора

    • Установка и удаление модулей SFP

    • Установка и извлечение соединительного кабеля модуля SFP

    • Порты 10/100 или 10/100/1000

    • Подключение коммутатора к совместимым устройствам

    • Дальнейшие действия

    Подготовка к установке

    • Предупреждения

    • Руководство по установке

    • Содержимое коробки

    • Инструменты и оборудование

    Предупреждения

    Эти предупреждения переведены на несколько языков в документе «Информация о соответствии нормативным требованиям и безопасности для коммутатора Catalyst 3560».


    Предупреждение Во избежание перегрева коммутатора не используйте его в местах, температура которых превышает максимальную рекомендуемую температуру окружающей среды 113 ° F (45 ° C). Чтобы предотвратить ограничение воздушного потока, оставьте зазор не менее 3 дюймов (7,6 см) вокруг вентиляционных отверстий. Положение 17B.



    Предупреждение Перед работой с оборудованием, подключенным к линиям электропередач, снимите украшения (включая кольца, ожерелья и часы).Металлические предметы нагреваются при подключении к источнику питания и заземлению и могут вызвать серьезные ожоги или приваривать металлический предмет к клеммам. Положение 43.



    Предупреждение Не ставьте корпус на другое оборудование. Падение шасси может привести к серьезным травмам и повреждению оборудования. Положение 48.



    Предупреждение Оголенный провод от источника питания постоянного тока может проводить опасные уровни электричества.Убедитесь, что оголенная часть провода источника питания постоянного тока не выходит из вилки клеммной колодки. Заявление 122.



    Предупреждение Лицевые панели-заглушки (заглушки) выполняют три важные функции: они предотвращают воздействие опасных напряжений и токов внутри корпуса; они содержат электромагнитные помехи (EMI), которые могут нарушить работу другого оборудования; и они направляют поток охлаждающего воздуха через корпус.Не работайте с системой, если все карты и лицевые панели не установлены. Заявление 156.



    Предупреждение Кабели Ethernet должны быть экранированы при использовании в центральном офисе. Заявление 171.



    Предупреждение Если резервная система питания (RPS) не подключена к коммутатору, установите крышку разъема RPS на задней панели коммутатора.Заявление 265.



    Предупреждение Подключайте только следующую модель Cisco RPS к розетке RPS:
    PWR-RPS2300 / PWR675-AC-RPS-N1 Заявление 370



    Предупреждение Перед началом установки внимательно прочтите инструкции по настенному монтажу. Отказ от использования правильного оборудования или соблюдения правильных процедур может привести к опасной ситуации для людей и повреждению системы.Заявление 378.



    Предупреждение Запрещается использовать систему, а также подключать и отключать кабели во время грозы. Заявление 1001.



    Предупреждение Перед выполнением любой из следующих процедур убедитесь, что питание отключено от цепи постоянного тока.Заявление 1003.



    Предупреждение Прочтите инструкции по установке перед подключением системы к источнику питания. Заявление 1004.



    Предупреждение Для защиты этого продукта от короткого замыкания (перегрузки по току) требуется установка в здании. Убедитесь, что защитное устройство рассчитано на ток не выше: 5 А Заявление 1005.



    Предупреждение



    Во избежание травм при установке или обслуживании этого устройства в стойке необходимо принимать особые меры предосторожности, чтобы обеспечить устойчивость системы.Следующие рекомендации приведены для обеспечения вашей безопасности:

    • Это устройство должно быть установлено в нижней части стойки, если оно является единственным устройством в стойке.

    • При установке этого устройства в частично заполненную стойку загружайте стойку снизу вверх, располагая самые тяжелые компоненты внизу стойки.

    • Если стойка оснащена стабилизирующими устройствами, установите стабилизаторы перед установкой или обслуживанием блока в стойке. Заявление 1006



    Предупреждение Лазерный продукт класса 1.Заявление 1008.



    Предупреждение Данное устройство предназначено для установки в зонах с ограниченным доступом. Доступ в зону ограниченного доступа можно получить только с помощью специального инструмента, замка и ключа или других средств безопасности. Заявление 1017.



    Предупреждение Комбинация вилки и розетки должна быть всегда доступна, поскольку она служит главным отключающим устройством.Заявление 1019.



    Предупреждение Легкодоступное двухполюсное устройство отключения должно быть встроено в стационарную проводку. Заявление 1022.



    Предупреждение Это оборудование должно быть заземлено. Никогда не отключайте заземляющий провод и не эксплуатируйте оборудование без надлежащим образом установленного заземляющего провода.Обратитесь в соответствующий орган по надзору за электрооборудованием или к электрику, если вы не уверены в наличии подходящего заземления. Заявление 1024.



    Предупреждение К этому устройству может быть подключено несколько источников питания. Все соединения должны быть удалены, чтобы обесточить агрегат. Заявление 1028.



    Предупреждение Только обученный и квалифицированный персонал должен иметь право устанавливать, заменять или обслуживать это оборудование.Заявление 1030.



    Предупреждение Утилизация данного продукта должна производиться в соответствии со всеми национальными законами и постановлениями. Заявление 1040.



    Предупреждение Для подключений за пределами здания, где установлено оборудование, следующие порты должны быть подключены через утвержденный оконечный блок сети с защитой интегральной схемы: 10/100/1000 Ethernet.Заявление 1044.



    Предупреждение При установке или замене блока заземление всегда должно выполняться в первую очередь и отключаться в последнюю. Заявление 1046.



    Предупреждение Этот предупреждающий символ означает опасность. Вы попали в ситуацию, которая может причинить телесные повреждения.Прежде чем приступить к работе с каким-либо оборудованием, помните об опасностях, связанных с электрическими цепями, и ознакомьтесь со стандартными методами предотвращения несчастных случаев. Используйте номер заявления в конце каждого предупреждения, чтобы найти его перевод в переведенных предупреждениях безопасности, прилагаемых к этому устройству. Заявление 1071.



    Предупреждение В цепях питания через Ethernet (PoE) могут присутствовать напряжения, представляющие опасность поражения электрическим током, если соединения выполняются с использованием неизолированных открытых металлических контактов, проводов или клемм.Избегайте использования таких методов соединения, за исключением случаев, когда открытые металлические части находятся в пределах зоны ограниченного доступа, а пользователи и обслуживающий персонал, авторизованные в зоне ограниченного доступа, не осведомлены об опасности. Доступ в зону ограниченного доступа можно получить только с помощью специального инструмента, замка и ключа или других средств безопасности. Заявление 1072.



    Предупреждение Внутри нет деталей, обслуживаемых пользователем.Не открывать. Заявление 1073.



    Предупреждение Установка оборудования должна соответствовать местным и национальным электротехническим нормам и правилам. Заявление 1074.


    Заявление 371. Кабель питания и адаптер переменного тока


    Осторожно
    В соответствии со стандартом Telcordia GR-1089 для систем построения сетевого оборудования (NEBS) по электромагнитной совместимости и безопасности подключайте кабели Ethernet только к внутренней или не подвергающейся воздействию проводке или кабельной разводке.



    Осторожно
    В соответствии со стандартом Telcordia GR-1089 NEBS кабели портов Ethernet 10/100/1000 с поддержкой PoE или без PoE, выходящие с левой или с правой стороны коммутатора, должны быть проложены и привязаны к металлическому оборудованию ближайшей стойки.



    Примечание Архитектура заземления этого продукта изолирована по постоянному току (DC-I).


    Инструкции по установке

    Когда вы определяете, где разместить переключатель, обязательно соблюдайте следующие требования:

    • Рабочая среда находится в пределах диапазона, указанного в «Технических характеристиках».«

    • Поток воздуха вокруг коммутатора и через вентиляционные отверстия не ограничен.

    • Расстояние до передней и задней панелей соответствует следующим условиям:

    –Вы можете легко прочитать индикаторы на передней панели.

    –Доступа к портам достаточно для неограниченной прокладки кабелей.

    — Разъем питания на задней панели находится в пределах досягаемости розетки переменного тока.

    • Температура вокруг устройства не превышает 113 ° F (45 ° C).

    Если коммутатор установлен в замкнутом или многостоечном узле, температура вокруг него может быть выше нормальной комнатной.

    • Прокладка кабелей проходит вдали от источников электрического шума, таких как радиоприемники, линии электропередач и люминесцентные осветительные приборы. Убедитесь, что кабели находятся на безопасном расстоянии от других устройств, которые могут повредить кабели.

    • Для медных портов Ethernet, включая порты 10/100, 10/100/1000 и порты модуля 1000BASE-T SFP, длина кабеля от коммутатора до подключенных устройств может составлять до 328 футов (100 метров).

    • Кабели соответствуют спецификациям в Таблице B-1, в которой перечислены спецификации кабелей для модулей 1000BASE-X и 100BASE-X SFP для коммутатора Catalyst 3560. В портах SFP коммутатора Catalyst 3560 используются модули SFP GLC-GE-100XX и GLC-FE-100XX.

    При использовании одномодового оптоволоконного кабеля меньшей длины может потребоваться установка встроенного оптического аттенюатора в канал, чтобы избежать перегрузки приемника.

    Когда длина оптоволоконного кабеля меньше 15.43 мили (25 км), вы должны вставить линейный оптический аттенюатор на 5 децибел (дБ) или 10 дБ между оптоволоконным кабелем и приемным портом на модуле 1000BASE-ZX SFP на каждом конце соединения.

    • Коммутаторы Cisco Ethernet оснащены охлаждающими механизмами, такими как вентиляторы и нагнетатели. Однако эти вентиляторы и воздуходувки могут втягивать пыль и другие частицы, вызывая накопление загрязнений внутри корпуса, что может привести к неисправности системы.

    Вы должны устанавливать это оборудование в среде, максимально свободной от пыли и посторонних проводящих материалов (таких как металлические хлопья от строительных работ).

    Эти стандарты содержат руководящие принципы для приемлемой рабочей среды и приемлемых уровней взвешенных твердых частиц:

    –Системы построения сетевого оборудования (NEBS) GR-63-CORE

    — Национальная ассоциация производителей электрооборудования (NEMA), тип 1

    – Международная электротехническая комиссия (МЭК) IP-20

    Это относится ко всем коммутаторам Cisco Ethernet, кроме этой компактной модели:

    — Коммутатор Catalyst 3560-8PC — 8 портов 10/100 PoE и 1 порт двойного назначения (один медный порт 10/100 / 1000BASE-T и один слот для модуля SFP)

    Содержимое упаковки

    Руководство по началу работы с коммутатором на Cisco.com описывает содержимое коробки. Если какой-либо элемент отсутствует или поврежден, обратитесь за поддержкой к своему представителю или торговому посреднику Cisco.

    Инструменты и оборудование

    Для установки коммутатора в стойку потребуется крестообразная отвертка №2.

    Проверка работы переключателя

    Перед установкой коммутатора в стойку, на стене, на столе или полке необходимо включить коммутатор и убедиться, что коммутатор проходит процедуру POST.См. Раздел 3 «Запуск экспресс-настройки» в руководстве по началу работы, в котором описаны шаги, необходимые для подключения ПК к коммутатору и запуска экспресс-настройки.

    Если в вашей конфигурации есть резервный источник питания, подключите коммутатор и резервный источник питания к одному источнику переменного тока. См. Раздел «Cisco RPS» и дополнительную информацию в документации по Cisco RPS.


    Примечание При подключении RPS к коммутатору переведите RPS в режим ожидания. Установите RPS в активный режим во время нормальной работы.


    Для включения коммутатора подключите один конец кабеля питания переменного тока к разъему питания переменного тока на коммутаторе, а другой конец кабеля питания подключите к розетке переменного тока.


    Предупреждение Подключайте только следующую модель Cisco RPS к розетке RPS:
    PWR-RPS2300, PWR675-AC-RPS-N1 =. Заявление 370.


    Когда коммутатор включается, он запускает POST — серию тестов, которые запускаются автоматически, чтобы убедиться, что коммутатор работает должным образом.Светодиоды могут мигать во время теста. POST длится примерно 1 минуту. Когда коммутатор начинает процедуру POST, светодиоды системы, RPS, состояния, дуплексного режима и скорости загораются зеленым светом. Системный светодиодный индикатор мигает зеленым цветом, а остальные светодиоды горят зеленым светом.

    После успешного завершения процедуры POST индикатор системы остается зеленым. Светодиод RPS некоторое время горит зеленым, а затем отображает рабочее состояние коммутатора. Остальные светодиоды погаснут, а затем отобразят рабочее состояние переключателя. Если коммутатор не прошел POST, индикатор системы загорится желтым.

    Сбои POST обычно являются фатальными. Позвоните представителю службы технической поддержки Cisco, если ваш коммутатор не прошел POST.

    Выключение коммутатора

    После успешного выполнения POST отсоедините шнур питания от коммутатора. Установите коммутатор в стойку, на стене, на столе или на полке, как описано в разделе «Установка коммутатора».

    Установка коммутатора

    • Монтаж в стойку

    • Настенный монтаж

    • Установка на столе или полке

    Монтаж в стойку

    • Удаление винтов из коммутатора

    • Крепление скоб к коммутатору Catalyst 3560

    • Установка коммутатора в стойку

    • Присоединение кабельной направляющей


    Предупреждение



    Во избежание травм при установке или обслуживании этого устройства в стойке необходимо принимать особые меры предосторожности, чтобы обеспечить устойчивость системы.Следующие рекомендации приведены для обеспечения вашей безопасности:

    • Это устройство должно быть установлено в нижней части стойки, если оно является единственным устройством в стойке.

    • При установке этого устройства в частично заполненную стойку загружайте стойку снизу вверх, располагая самые тяжелые компоненты внизу стойки.

    • Если стойка оснащена стабилизирующими устройствами, установите стабилизаторы перед установкой или обслуживанием блока в стойке. Заявление 1006


    Для установки коммутатора в 24-дюймовую стойку требуется дополнительный комплект кронштейнов, содержащий кронштейны для 24-дюймовой стойки и оборудование (RCKMNT-1RU =).

    Удаление винтов с коммутатора

    Перед установкой коммутатора в стойку отверните винты корпуса коммутатора (см. Рисунок 2-1.)

    Рисунок 2-1 Удаление винтов с коммутатора Catalyst 3560

    Крепление скоб к коммутатору Catalyst 3560

    Ориентация кронштейна и используемые кронштейны зависят от того, прикрепляете ли вы кронштейны для 19-дюймовой или 24-дюймовой стойки.

    • Для 19-дюймовых стоек используйте номер детали кронштейна 700-8209-01

    • Для 24-дюймовых стоек используйте номер детали кронштейна 700-13248-01.

    На Рисунках с 2-2 по 2-7 показано, как прикрепить кронштейны каждого типа к одной стороне коммутатора. Выполните те же действия, чтобы прикрепить второй кронштейн к противоположной стороне.

    Рисунок 2-2 Крепление кронштейнов для 19-дюймовых стоек к коммутатору Catalyst 3560, передняя панель вперед

    1

    Винты с плоской головкой Phillips

    Рисунок 2-3 Крепление кронштейнов для 24-дюймовых стоек к коммутатору Catalyst 3560, передняя панель вперед

    1

    Винты с плоской головкой Phillips

    Рисунок 2-4 Крепление кронштейнов для 19-дюймовых стоек к коммутатору Catalyst 3560, задняя панель вперед

    1

    Винты с плоской головкой Phillips

    Рисунок 2-5 Крепление кронштейнов для 24-дюймовых стоек к коммутатору Catalyst 3560, задняя панель вперед

    1

    Винты с плоской головкой Phillips

    Рисунок 2-6 Крепление кронштейнов для 19-дюймовых стоек Telco к коммутатору Catalyst 3560

    1

    Винты с плоской головкой Phillips

    Рисунок 2-7 Крепление кронштейнов для 24-дюймовых стоек Telco к коммутатору Catalyst 3560

    1

    Винты с плоской головкой Phillips

    Установка коммутатора в стойку

    После того, как кронштейны прикреплены к коммутатору, используйте четыре прилагаемых крепежных винта № 12 с крестообразным шлицем, чтобы надежно прикрепить кронштейны к стойке, как показано на Рисунок 2-8.

    Рисунок 2-8 Установка коммутатора Catalyst 3560 в стойку

    1

    Винты с головкой под крестовую отвертку

    После установки коммутатора в стойку:

    1. Включите коммутатор. См. Раздел «Проверка работы переключателя».

    2. Подключитесь к порту 10/100 или 10/100/1000 и запустите экспресс-настройку. См. Инструкции в Руководстве по началу работы с коммутатором Catalyst 3560. Чтобы использовать программу установки с интерфейсом командной строки, см. «Настройка коммутатора с помощью программы установки с интерфейсом командной строки».

    3. Подключите к портам на передней панели.

    Присоединение кабельной направляющей

    Мы рекомендуем прикрепить кабельную направляющую, чтобы кабели не закрывали переднюю панель коммутатора и другие устройства, установленные в стойке.Используйте прилагаемый черный винт, показанный на Рисунке 2-9, чтобы прикрепить кабельную направляющую к левому или правому кронштейну.

    Рисунок 2-9 Присоединение кабельной направляющей к коммутатору Catalyst 3560

    Для настенного монтажа

    Эти переключатели устанавливаются на стену только передней панелью вверх:

    • Catalyst 3560-24PS, 3560-24TS-S, 3560-48PS и 3560-48TS-S

    • Catalyst 3560G-24PS, 3560G-24TS, 3560G-48PS и 3560G-48TS

    Эти переключатели для настенного монтажа с передней панелью вверх или вниз:

    • Catalyst 3560V2-24PS, 3560V2-24TS, 3560V2-48PS и 3560V2-48TS

    На иллюстрациях в этом разделе в качестве примера показан коммутатор Catalyst 3560G-48PS.


    Осторожно
    Перед настенным креплением коммутатора необходимо установить крышку разъема RPS.



    Предупреждение Перед началом установки внимательно прочтите инструкции по настенному монтажу. Отказ от использования правильного оборудования или соблюдения правильных процедур может привести к опасной ситуации для людей и повреждению системы. Заявление 378.


    Чтобы установить коммутатор на стене, следуйте инструкциям в следующих процедурах:

    • Крепление кронштейнов к коммутатору для настенного монтажа

    • Установка крышки разъема RPS

    • Установка коммутатора на стене

    Крепление кронштейнов к коммутатору для настенного монтажа

    На Рис. 2-10 показано, как прикрепить 19-дюймовый кронштейн к одной стороне коммутатора.Выполните те же действия, чтобы прикрепить второй кронштейн к противоположной стороне.

    Рисунок 2-10 Крепление 19-дюймовых кронштейнов для настенного монтажа

    1

    Винт с крестообразным шлицем

    Установка крышки разъема RPS

    Если вы не используете RPS со своим коммутатором, используйте два винта с полукруглой головкой Phillips, чтобы прикрепить крышку разъема RPS к задней части коммутатора, как показано на Рисунок 2-11.


    Предупреждение Если резервная система питания (RPS) не подключена к коммутатору, установите крышку разъема RPS на задней панели коммутатора. Заявление 265.


    Рисунок 2-11 Прикрепление крышки разъема RPS на коммутаторе Catalyst 3560

    1

    Винты с полукруглой головкой и крестообразным шлицем

    3

    Соединитель RPS

    2

    Крышка разъема RPS

    Установка коммутатора на стене

    Для наилучшей поддержки коммутатора и кабелей убедитесь, что коммутатор надежно прикреплен к стойкам стены или к прочно прикрепленной монтажной панели из фанеры.Установите коммутатор лицевой панелью вверх, как показано на Рисунке 2-12.

    См. Раздел «Настенный монтаж», чтобы узнать о коммутаторах, которые также можно устанавливать лицевой панелью вниз.


    Предупреждение Перед началом установки внимательно прочтите инструкции по настенному монтажу. Отказ от использования правильного оборудования или соблюдения правильных процедур может привести к опасной ситуации для людей и повреждению системы.Заявление 378.


    Рисунок 2-12 Крепление коммутатора к стене

    После установки коммутатора в стойку:

    1. Включите коммутатор. См. Раздел «Проверка работы переключателя».

    2. Подключитесь к порту 10/100 или 10/100/1000 и запустите экспресс-настройку. См. Инструкции в Руководстве по началу работы с коммутатором Catalyst 3560.Чтобы использовать программу установки с интерфейсом командной строки, см. «Настройка коммутатора с помощью программы установки с интерфейсом командной строки».

    3. Подключите к портам на передней панели.

    Установка на столе или полке


    Шаг 1 Найдите липкую ленту с резиновыми ножками в конверте с монтажным комплектом. Прикрепите четыре резиновые ножки к нижней части переключателя рядом с углами.


    Примечание Не прикрепляйте резиновые ножки к углубленным отверстиям для винтов в нижней части коммутатора.


    Шаг 2 Поместите переключатель на стол или полку рядом с источником переменного тока.


    После установки коммутатора в стойку:

    1. Включите коммутатор. См. Раздел «Проверка работы переключателя».

    2. Подключитесь к порту 10/100 или 10/100/1000 и запустите экспресс-настройку. См. Инструкции в Руководстве по началу работы с коммутатором Catalyst 3560. Чтобы использовать программу настройки с интерфейсом командной строки, см. Раздел «Настройка коммутатора с помощью программы настройки с интерфейсом командной строки».«

    3. Подключите к портам на передней панели.


    Примечание Когда разъемы не используются, замените на них пылезащитные колпачки для защиты.


    Установка и удаление модулей SFP

    Модули SFP вставляются в слоты модулей SFP на передней панели и обеспечивают интерфейсы восходящего канала. Вы можете использовать любую комбинацию модулей SFP. Список поддерживаемых модулей SFP см. В примечаниях к выпуску Catalyst 3560.Каждый порт должен соответствовать характеристикам длины волны на другом конце кабеля, а для надежной связи длина кабеля не должна превышать предусмотренную длину. См. Таблицу B-1 для получения информации о кабелях для соединений SFP.

    Используйте только модули Cisco SFP. Каждый модуль SFP имеет внутреннюю последовательную EEPROM, которая закодирована с информацией о безопасности, которую Cisco использует для идентификации и проверки соответствия модуля SFP требованиям для коммутатора.

    Подробные инструкции по установке, снятию и подключению модуля SFP см. В документации модуля SFP.

    Установка модулей SFP в слоты для модулей SFP

    На Рис. 2-13 показан модуль SFP с защелкой для тюка.

    Рисунок 2-13 Модуль SFP с защелкой


    Осторожно
    Мы настоятельно рекомендуем не устанавливать и не удалять оптоволоконные модули SFP с подключенными кабелями из-за потенциального повреждения кабелей, кабельного разъема или оптических интерфейсов в модуле SFP.Перед снятием или установкой модуля SFP отсоедините все кабели.

    Удаление и установка модуля SFP может сократить срок его службы. Не извлекайте и не вставляйте модули SFP чаще, чем это абсолютно необходимо.



    Шаг 1 Прикрепите антистатический браслет к запястью и к голой металлической поверхности корпуса.

    Шаг 2 Найдите метки отправки (TX) и приема (RX), которые идентифицируют верхнюю сторону модуля SFP.


    Примечание На некоторых модулях SFP маркировка отправки и получения (TX и RX) может быть заменена стрелками, показывающими направление соединения, будь то отправка или получение (TX или RX).


    Шаг 3 Выровняйте модуль SFP перед отверстием слота.

    Шаг 4 Вставьте модуль SFP в слот, пока не почувствуете, что разъем на модуле защелкнулся в задней части разъема. (См. Рисунок 2-14.)

    Рисунок 2-14 Установка модуля SFP в слот модуля SFP

    Step 5 Для оптоволоконных модулей SFP снимите пылезащитные заглушки с оптических портов и сохраните их для дальнейшего использования.


    Осторожно
    Не снимайте пылезащитные заглушки с порта оптоволоконного модуля SFP или резиновые колпачки с оптоволоконного кабеля, пока не будете готовы подключить кабель. Заглушки и колпачки защищают порты и кабели модуля SFP от загрязнения и окружающего света.


    Шаг 6 Вставьте кабельный разъем в модуль SFP:

    • Для оптоволоконных модулей SFP вставьте разъем кабеля LC или MT-RJ в модуль SFP.

    • Для медных модулей SFP вставьте разъем кабеля RJ-45 в модуль SFP.


    Примечание При подключении к модулям 1000BASE-T SFP обязательно используйте витой четырехпарный кабель категории 5.



    Удаление модулей SFP из слотов для модулей SFP


    Шаг 1 Прикрепите антистатический браслет к запястью и к голой металлической поверхности корпуса.

    Шаг 2 Отсоедините кабель от модуля SFP и вставьте пылезащитную заглушку в конец кабеля.


    Примечание Для повторного присоединения обратите внимание, какой штекер кабельного разъема является отправляющим (TX), а какой — принимающим (RX).


    Шаг 3 Разблокируйте и снимите модуль SFP, как показано на Рисунок 2-15.

    Если модуль имеет защелку с зажимом для тюка, потяните тюк наружу и вниз, чтобы выбросить модуль. Если защелка застежки тюка заблокирована и вы не можете открыть ее указательным пальцем, осторожно используйте небольшую отвертку с плоским лезвием или другой длинный узкий инструмент, чтобы открыть защелку застежки тюка.

    Рисунок 2-15 Снятие модуля SFP с защелкой тюка с помощью отвертки с плоским лезвием

    Шаг 4 Возьмитесь за модуль SFP большим и указательным пальцами и осторожно извлеките его из слота для модуля.

    Step 5 Для оптоволоконных модулей SFP вставьте пылезащитные заглушки в оптические порты модуля SFP, чтобы оптические интерфейсы оставались чистыми.

    Шаг 6 Поместите снятый модуль SFP в антистатический пакет или в другую защитную среду.


    Установка и извлечение соединительного кабеля модуля SFP


    Шаг 1 Прикрепите антистатический браслет к запястью и к голой металлической поверхности корпуса.

    Шаг 2 Вставьте соединительный кабель модуля SFP в разъем до тех пор, пока не почувствуете, что разъем на кабеле защелкнулся в задней части разъема (см. Рисунок 2-16).

    Рисунок 2-16 Вставка соединительного кабеля модуля SFP в слот модуля SFP

    Шаг 3 Повторите эти шаги для второго коммутатора Catalyst 3560, к которому вы хотите подключить первый коммутатор.См. Рисунок 2-17.

    Рисунок 2-17 Подключение двух коммутаторов Catalyst 3560 с помощью соединительного кабеля модуля SFP


    Чтобы извлечь соединительный кабель модуля SFP из слота модуля SFP, освободите разъем и вытащите его из слота модуля SFP.

    Порты 10/100 или 10/100/1000

    Порты 10/100 и 10/100/1000 коммутатора настраиваются для работы со скоростью подключенных устройств.Если подключенные порты не поддерживают автосогласование, вы можете явно установить параметры скорости и дуплекса. Подключение устройств, которые не поддерживают автосогласование или для которых вручную установлены параметры скорости и дуплекса, может снизить производительность или привести к отсутствию связи.


    Примечание Вы можете настроить дуплексный режим на полудуплексный, полный или автосогласование на интерфейсах Gigabit Ethernet, если скорость установлена ​​на 10 или 100 Мбит / с. Вы не можете настроить полудуплексный режим на интерфейсах Gigabit Ethernet, если скорость интерфейса составляет 1000 Мбит / с.



    Предупреждение В цепях питания через Ethernet (PoE) могут присутствовать напряжения, представляющие опасность поражения электрическим током, если соединения выполняются с использованием неизолированных открытых металлических контактов, проводов или клемм. Избегайте использования таких методов соединения, за исключением случаев, когда открытые металлические части находятся в пределах зоны ограниченного доступа, а пользователи и обслуживающий персонал, авторизованные в зоне ограниченного доступа, не осведомлены об опасности.Доступ в зону ограниченного доступа можно получить только с помощью специального инструмента, замка и ключа или других средств безопасности. Заявление 1072.


    Для увеличения производительности выберите один из следующих методов настройки портов Ethernet:

    • Разрешить портам автоматически согласовывать скорость и дуплекс.

    • Установите скорость порта и параметры дуплекса на обоих концах соединения.

    Вы можете настроить порты 10/100 или 10/100/1000 на коммутаторах Catalyst 3560 PoE для автоматического предоставления PoE, если IP-телефон Cisco, точка доступа Cisco Aironet или конечное устройство соответствуют стандарту IEEE 802.3af подключен или никогда не предоставлять PoE, даже если подключен IP-телефон или точка доступа. Значение по умолчанию — Авто. Чтобы предотвратить повреждение электростатическим разрядом (ESD), следуйте обычным процедурам обращения с платой и компонентами.


    Осторожно
    Сбои PoE возникают, когда к порту PoE подключены несовместимые кабели или устройства с питанием. Для подключения стандартных IP-телефонов Cisco, точек беспроводного доступа или IEEE 802 можно использовать только соответствующие стандартам кабели.3af-совместимые устройства с портами PoE. Вы должны удалить из сети кабель или устройство, вызывающее сбой PoE.


    Вы можете использовать команду mdix auto interface configuration в CLI, чтобы включить функцию автоматического кроссовера интерфейса, зависящего от среды (auto-MDIX). Когда функция auto-MDIX включена, коммутатор определяет необходимый тип кабеля для медных соединений Ethernet и соответствующим образом настраивает интерфейсы. Следовательно, вы можете использовать перекрестный или прямой кабель для подключения к медному порту модуля 10/100, 10/100/1000 или 1000BASE-T SFP на коммутаторе, независимо от типа устройства на другом конце. связи.

    Функция auto-MDIX включена по умолчанию на коммутаторах под управлением Cisco IOS версии 12.2 (18) SE или новее. Для выпусков между Cisco IOS Release 12.1 (14) EA1 и 12.2 (18) SE функция auto-MDIX по умолчанию отключена. Информацию о настройке этой функции см. В руководстве по настройке программного обеспечения коммутатора или в справочнике по командам коммутатора .

    Коммутатор Catalyst 3560 может подключаться к IP-телефону Cisco через прямой витой четырехпарный кабель категории 5.На задней панели IP-телефона Cisco может быть более одного разъема RJ-45. Используйте разъем LAN-to-phone для подключения IP-телефона к коммутатору. См. Документацию по IP-телефону Cisco для получения дополнительной информации о подключении устройств.

    Многие устаревшие устройства с питанием, включая старые IP-телефоны Cisco и точки доступа, которые не полностью поддерживают IEEE 802.3af, могут не поддерживать PoE при подключении к коммутаторам с помощью перекрестного кабеля.

    Подключение коммутатора к совместимым устройствам

    • Подключение к устройствам 10BASE-T или 100BASE-TX

    • Подключение к оптоволоконным модулям SFP

    • Подключение к модулям 1000BASE-T SFP

    • Подключение к порту двойного назначения

    Подключение к устройствам 10BASE-T или 100BASE-TX


    Шаг 1 При подключении к рабочим станциям, серверам, маршрутизаторам и IP-телефонам Cisco подключите прямой кабель к разъему RJ-45 на передней панели.(См. Рисунок 2-18.) При подключении к коммутаторам или ретрансляторам используйте перекрестный кабель. (Описание выводов кабеля см. В разделе «Технические характеристики кабеля и адаптера».)

    Рисунок 2-18 Подключение к порту Ethernet

    Шаг 2 Подключите другой конец кабеля к разъему RJ-45 на другом устройстве. Индикатор порта загорается, когда и коммутатор, и подключенное устройство установили связь.

    Индикатор порта горит желтым, в то время как протокол связующего дерева (STP) обнаруживает топологию и ищет петли.Это займет около 30 секунд, после чего индикатор порта загорится зеленым. Если индикатор порта не включается, возможно, устройство на другом конце не включено, либо возникла проблема с кабелем или с адаптером, установленным в подключенном устройстве. См. Главу 4 «Устранение неполадок» для решения проблем с кабелями.

    Шаг 3 Измените конфигурацию и при необходимости перезагрузите подключенное устройство.

    Шаг 4 Повторите шаги с 1 по 3 для подключения каждого устройства.


    Подключение к оптоволоконным модулям SFP


    Предупреждение Лазерный продукт класса 1. Заявление 1008.



    Осторожно
    Не снимайте резиновые заглушки с порта модуля SFP или резиновые заглушки с оптоволоконного кабеля, пока не будете готовы подключить кабель. Заглушки и колпачки защищают порты и кабели модуля SFP от загрязнения и окружающего света.

    Перед подключением к модулю SFP убедитесь, что вы понимаете положения о портах и ​​кабелях, указанные в
    Раздел «Инструкции по установке». Видеть
    «Характеристики разъемов и кабелей» для получения информации о LC на модуле SFP.



    Шаг 1 Снимите резиновые заглушки с порта модуля и оптоволоконного кабеля и сохраните их для будущего использования.

    Шаг 2 Вставьте один конец оптоволоконного кабеля в порт модуля SFP (см. Рисунок 2-19).

    Рисунок 2-19 Подключение к оптоволоконному порту модуля SFP

    Шаг 3 Вставьте другой конец кабеля в оптоволоконный разъем на целевом устройстве.

    Шаг 4 Наблюдайте за светодиодным индикатором состояния порта.

    • Светодиод становится зеленым, когда между коммутатором и целевым устройством установлено соединение.

    • Светодиод горит желтым, пока STP обнаруживает топологию сети и ищет петли.Этот процесс занимает около 30 секунд, после чего индикатор порта загорится зеленым.

    • Если индикатор не горит, возможно, целевое устройство не включено, может быть проблема с кабелем или проблема с адаптером, установленным в целевом устройстве. См. Главу 4 «Устранение неполадок» для решения проблем с кабелями.

    Шаг 5 При необходимости измените конфигурацию и перезапустите коммутатор или целевое устройство.


    Подключение к модулям 1000BASE-T SFP


    Осторожно
    Чтобы предотвратить повреждение электростатическим разрядом, следуйте обычным процедурам обращения с платой и компонентами.



    Примечание При подключении к устройству 1000BASE-T используйте кабель с четырьмя витыми парами категории 5 или выше.


    Функция auto-MDIX включена по умолчанию. Информацию о настройке этой функции см. В руководстве по настройке программного обеспечения коммутатора или в справочнике по командам коммутатора.


    Шаг 1 Вставьте один конец кабеля в порт модуля SFP (см. Рисунок 2-20). При подключении к серверам, рабочим станциям и маршрутизаторам вставьте прямой кабель с четырьмя витыми парами в разъем RJ-45.При подключении к коммутаторам или повторителям вставьте перекрестный кабель с четырьмя витыми парами.

    Рисунок 2-20 Подключение к модулю 1000BASE-T SFP

    Шаг 2 Вставьте другой конец кабеля в разъем RJ-45 на целевом устройстве.

    Шаг 3 Наблюдайте за светодиодным индикатором состояния порта.

    • Светодиод становится зеленым, когда между коммутатором и целевым устройством установлено соединение.

    • Светодиод горит желтым, пока STP обнаруживает топологию сети и ищет петли. Этот процесс занимает около 30 секунд, после чего индикатор порта загорится зеленым.

    • Если индикатор не горит, возможно, целевое устройство не включено, может быть проблема с кабелем или проблема с адаптером, установленным в целевом устройстве. См. Главу 4 «Устранение неполадок» для решения проблем с кабелями.

    Шаг 4 При необходимости измените конфигурацию и перезапустите коммутатор или целевое устройство.


    Подключение к порту двойного назначения


    Шаг 1 Подключите разъем RJ-45 к порту 10/100/1000 или установите модуль SFP в слот модуля SFP и подключите кабель к порту модуля SFP, как показано на Рисунок 2-21.

    Рисунок 2-21 Подключение к порту двойного назначения

    1

    Разъем RJ-45

    2

    Разъем LC

    Одновременно может быть активен только один порт.Если оба порта подключены, порт модуля SFP имеет приоритет. Вы не можете настроить настройку приоритета.

    Шаг 2 Подключите другой конец кабеля к другому устройству. Коммутатор автоматически обнаруживает соединение и настраивает порт.



    Примечание По умолчанию коммутатор автоматически выбирает тип интерфейса при первом подключении порта. Для последующих ссылок необходимо использовать команду настройки интерфейса media-type, чтобы вручную настроить разъем RJ-45 или разъем модуля SFP.Дополнительные сведения см. В справочнике по командам. .


    Куда идти дальше

    Если конфигурация по умолчанию удовлетворительна, коммутатор не требует дальнейшей настройки. Вы можете использовать любой из этих параметров управления, чтобы изменить конфигурацию по умолчанию:

    • Запустите диспетчер устройств, который находится в памяти коммутатора, для управления отдельными коммутаторами. Диспетчер устройств — это веб-интерфейс, который предлагает быструю настройку и мониторинг.Вы можете получить доступ к диспетчеру устройств из любой точки вашей сети через веб-браузер. Дополнительную информацию см. В интерактивной справке диспетчера устройств.

    • Запустите приложение Network Assistant, которое описано в руководстве Приступая к работе с Cisco Network Assistant . С помощью этого графического интерфейса вы можете настраивать и контролировать кластер коммутаторов или отдельный коммутатор.

    • Используйте интерфейс командной строки из консоли, чтобы настроить коммутатор как член кластера или как отдельный коммутатор.Информацию об использовании интерфейса командной строки с коммутатором Catalyst 3560 см. В Руководстве по настройке программного обеспечения Catalyst 3560 Switch и Справочнике по командам коммутатора Catalyst 3560 на сайте Cisco.com.

    • Запустите приложение SNMP, например приложение CiscoView.

    Amazon.com: 5-портовый коммутатор PoE Gigabit Ethernet Plus NETGEAR (GS105PE)

    У этого переключателя есть свои плюсы и минусы.

    Минусы:

    1. Этот коммутатор не измеряет фактическую мощность, потребляемую нисходящим устройством PoE.Вместо этого он определяет класс нисходящего устройства PoE, который может быть классом 0–3. Он может меньше заботиться о фактическом потреблении энергии устройствами PoE. Причина, по которой у стольких людей, включая меня, так много проблем с питанием более чем одного нисходящего устройства PoE, заключается в том, что большинство устройств не классифицируются и поэтому в конечном итоге рассматриваются коммутатором GS105PE как класс по умолчанию, который является классом 0, даже если они только рисунок, скажем, 5 Вт, что << <должно> >> быть устройством PoE класса 2.Однако, поскольку большинство устройств считаются устройствами класса 0, а максимальная мощность для класса 0 составляет 12,94 Вт, при подключении второго нисходящего устройства PoE класса 0, поскольку устройство << <может> >> потребляет дополнительно до 12,94 Вт. , что более чем вдвое превышает заявленный предел в 19 Вт, Netgear GS105PE не позволит запитать второе устройство, даже несмотря на то, что большинство устройств класса 0, включая мое, потребляют менее 5 Вт каждое. Это верно, даже если в моем случае я питаю Netgear от коммутатора PoE +, а индикатор PoE + горит на порте 5 коммутатора.Согласно документации Netgear, он должен обеспечивать в общей сложности 19 Вт на два порта PoE, проходящих через порты, но по вышеуказанной причине этого не произойдет. Все это очень четко объясняется по адресу: […] Я нахожу это очень неприятным, так как один из моих коммутаторов GS105PE питает Ubiquiti AP-PRO (по умолчанию это устройство PoE класса 0), и вся нагрузка поступает на По словам моего большого коммутатора D-Link PoE, который питает Netgear GS105PE, мощность коммутатора составляет всего 6 Вт. Я хотел бы добавить к этому коммутатору камеру PoE (которая, как я знаю, потребляет всего около 3 или 4 Вт), но не могу, потому что она тоже соответствует классу 0 по умолчанию!

    2.Трудно обновить прошивку, так как она использует протокол Trivial File Transfer Protocol

    . Даже с этими «минусами» я использовал их в приложениях, где мне нужно только включить коммутатор или использовать только одно проходное устройство.

    Плюсы:

    1. Если вам просто нужен коммутатор Ethernet, который можно питать через PoE, он отлично работает, и / или

    2. Если вам нужен только один сквозной порт PoE, он отлично работает.

    3. Кажется, что он красиво собран, в красивом металлическом корпусе

    Все компьютеры Mac поставляются со встроенным TFTP-сервером.Вот как обновить прошивку, если у вас Mac:

    1. Загрузите последнюю версию прошивки. Изучите папку загрузок с помощью искателя, и вы найдете папку с названием что-то вроде «GS105PE_V1». Запишите название этой папки. Нажмите на эту папку, и в ней должен быть файл прошивки. Запишите имя файла. Это должно быть что-то вроде «GS105PE_V1.4.0.9.bin»

    2. Используя приложение Unix Terminal, переместите (с помощью команды unix «mv») файл прошивки из папки «Загрузки» в папку (правильное название «каталог» «на языке Unix)» в «/ private / tftpboot».Файл микропрограммы ДОЛЖЕН находиться в этом каталоге для работы TFTP. Вот как это сделать:

    — Найдите терминал в папке приложений
    — Откройте терминал
    — введите «cd downloads», затем нажмите Enter
    — введите «cd GS105PE_V1», затем нажмите Enter. (Замените имя папки, которую вы видели в окне поиска, как описано выше, если оно отличается.)
    — введите «sudo mv GS105PE_V1.4.0.9.BIN / PRIVATE / TFTPBOOT», затем нажмите Enter. (Замените имя файла, который вы видели в окне поиска, если оно другое.) (Обратите внимание на пробел между «BIN» и «/ PRIVATE / TFTPBOOT».)
    — введите пароль для входа, если будет предложено

    Обратите внимание, что вы можете использовать команду unix «ls -l» для просмотра содержимого каждого каталог. Кроме того, информация слева от подсказки со знаком доллара («$») укажет, в каком каталоге вы находитесь, поэтому обратите внимание, чтобы убедиться, что вы правильно ввели команды изменения каталога («cd»).

    Команда Unix не для всех, но она используется миллионами компьютерных профессионалов, и поскольку Mac OS-X построена на основе Unix, это одна из причин, по которой я говорю, что Mac OS-X превосходит Windows (IMHO) .Для тех, кто не знаком с командной строкой Unix, вот несколько примеров команд, которые вам нужно будет запустить:

    пример команды cd (изменить каталог) («~» слева от приглашения $ указывает, что я начинаю с моего домашний каталог):

    Erics-iMac: ~ eric $ cd downloads

    Теперь после ввода указанной выше команды «загрузки» слева от приглашения eric $:

    Erics-iMac: загружает eric $ cd gs105pe_v1

    При вводе указанной выше команды cd я попадаю в каталог gs105pe_v1, который находится внутри каталога загрузок.

    Эта команда перенесет вас в каталог / private / tftpboot. Обратите внимание, что ставка косой черты «/» перед словом «private» означает, что это начинается с root. В приведенном выше примере, когда мы ввели «cd tftpboot», мы не использовали «/», поэтому мы просто переходим в каталог внутри каталога загрузок, в котором мы уже находились.

    Erics-iMac: ~ eric $ cd / private / tftpboot

    Теперь вы находитесь в каталоге txtpboot:

    Erics-Mac: tftpboot eric $

    Вот пример команды ls -l.

    Erics-iMac: tftpboot eric $ ls -l
    всего 1424
    -rwxr-xr-x @ 1 eric staff 726456 30 мая 14:42 gs105pe_v1.4.0.9.bin
    Erics-iMac: tftpboot eric $

    Это показывает, что только один файл находится в каталоге tftpboot, и имя файла — «gs105pe_v1.4.0.9.bin». Крайний левый элемент — это права доступа к файлам; не беспокойся об этом.

    Надеюсь, все это вам поможет.

    3. Теперь вам нужно активировать сервер TFTP на вашем Mac. Вы делаете это, вводя следующую команду, снова используя приложение терминала:

    «sudo launchctl load -w / System / Library / LaunchDaemons / tftp.plist «Нажмите» Enter «после того, как введете это в приложение» Терминал «.

    4. Теперь вам нужно знать IP-адрес вашего Mac. Самый простой способ найти его — нажать на значок Wi-Fi в правом верхнем углу экрана. экран, а затем нажмите «Открыть сетевые настройки». Он отобразит IP-адрес вашего Mac в верхней части открывшегося окна. (Вы также можете перейти в Системные настройки, щелкнув логотип Apple в верхнем левом углу экрана, и щелкните там Network.)

    5. Теперь откройте браузер и перейдите к IP-адресу вашего коммутатора Netgear Ethernet.Если вы не знаете, как попасть в коммутатор, то вам, вероятно, не следует вводить в заблуждение это, но все, что вам нужно, это IP-адрес коммутатора Netgear. Я просто ввожу 192.168.1.115 в адресное окно браузера для одного из своих коммутаторов. У каждого коммутатора будет свой IP-адрес. Ваш IP-адрес будет другим. Если вам нужна помощь, обратитесь к документации, прилагаемой к коммутатору.

    6. Вам понадобится пароль для коммутатора. После ввода пароля проверьте версию прошивки коммутатора перед обновлением прошивки, затем нажмите «Обслуживание»> «Обновление прошивки».

    7. В окне «Обновление прошивки» нажмите «Войти в режим загрузчика» в правом верхнем углу окна браузера.

    8. Теперь, когда вы находитесь в режиме загрузчика, введите IP-адрес вашего Mac и введите имя файла, который вы переместили (используя sudo mv GS105PE_V1.4.0.9.BIN / PRIVATE / TFTPBOOT, как описано выше) .

    После того, как вы сделаете все вышеперечисленное, он должен обновить прошивку, а затем перезагрузиться. Подождите, пока он перезагрузится, затем снова войдите в коммутатор, вернитесь к информации о системе и убедитесь, что теперь на нем установлена ​​последняя версия прошивки.

    Я СКАЗАЛ ВАМ ОБНОВЛЕНИЕ ПРОШИВКИ ШУМОВСКОЕ !!! И НЕ СПРАШИВАЙТЕ МЕНЯ, КАК ЭТО СДЕЛАТЬ НА ПК.

    iotty Smart Switch 4-позиционные инструкции — Iotty Smart Home

    Как работает 4-позиционная установка iotty Smart Switch:

    Важно отметить, что для переключателей iotty провод iotty « L » (Live / Hot) должен быть подключен к постоянному источнику питания, а провод iotty « N » должен быть подключен к нейтрали. Это гарантирует, что коммутатор будет иметь постоянное питание для модулей подсветки и Wi-Fi.

    1. Электроэнергия течет от основного источника питания к первой распределительной коробке, где она подключается к проводу путешественника, нейтрали и проводу « L ».
    2. Один (любой) из двух проводов Traveler можно закрыть с обоих концов, так как он не будет использоваться.
    3. Провод Traveler передает питание на распределительную коробку 2 и 3, где он соединяется как с проводом « L », так и с проводом « L1 ».
    4. Затем провод « L1 » подключается к проводу нагрузки.
    5. При нажатии переключателя реле между « R1 » и « L1 » размыкается или замыкается, предотвращая или позволяя, соответственно, течь полностью от основного источника питания к нагрузке.
    6. Эта мощность будет проходить через каждую сквозную коробку через подключенные провода Traveler, пока не достигнет блока управления и не запитает нагрузку.
    7. Как только питание поступает на нагрузку, оно возвращается к основному источнику питания через серию соединений нейтрального провода.Нейтральный провод подключает нагрузку к распределительной коробке 2.
    8. Внутри распределительной коробки 2 и коробки 3 нейтраль соединена с нейтральным проводом. Внутри распределительной коробки 1 нейтральный провод соединен с нейтральным проводом, замыкая цепь.
    9. Оба коммутатора iotty Smart также подключают питание к клеммам нейтрального провода, как показано на рисунке, чтобы обеспечить постоянный поток мощности.
    10. Наконец, интеллектуальные переключатели iotty подключены к системе многосторонней автоматизации в приложении iotty. Информацию по созданию многосторонней автоматизации можно найти ниже или в нашем руководстве по приложению iotty в разделе «Автоматизация»

    Преобразование обычной традиционной 4-сторонней настройки в iotty 4-стороннюю настройку:

    ** ПРЕДУПРЕЖДЕНИЕ: В целях безопасности всегда отключайте питание прерывателя перед выполнением любых электромонтажных работ **

    • Существует несколько способов настройки из четырех частей, поэтому вам следует уточнить настройку у электрика.1. Следующие инструкции основаны на преобразовании четырехпозиционной установки. К новой 4-ходовой установке. Если ваша существующая 4-сторонняя настройка не соответствует этому описанию, ваш электрик все равно сможет выполнить необходимую iotty 4-стороннюю настройку.

    Инструкции по установке многоточечного соединения Iotty:

    1) Выключите питание выключателя

    2) Убедитесь, что питание отключено. На каждом переключателе пометьте общий провод [у каждого переключателя будет два клеммных винта одного цвета и общий винт другого цвета.Отметьте провод, подсоединенный к винту разного цвета].

    3) Определите, в какой ящик входит линия (питание), а в какой — нет нагрузки. Коробка, в которую входит линия, будет подключена как проходная. Коробка, через которую выходит нагрузка, будет подключена как блок управления.

    4a) Пуск в распределительной коробке 1 (сквозная коробка)
    1. Отключите предыдущий выключатель, обозначив общий (под напряжением), переходной и нейтральный провода
    2. Аккуратно заправьте заземляющий провод в заднюю часть коробки, он не нужен
    3. Подключите провод «N» переключателя iotty к нейтрали в коробке
    4. Подключите общий (под напряжением) провод к выводу «L» на переключателе iotty и к одному из проводов Traveler, идущему к распределительной коробке 2 (Примечание: бегущие провода подключены к винту того же цвета на традиционном многоходовом переключателе)
    5. Заглушить неиспользованный провод Traveler
    6. Заглушите оба вывода «RL1» на переключателе iotty.
    4b) Продолжайте в распределительной коробке 2 (2-я сквозная коробка)
    1. Отсоедините предыдущий выключатель, пометив провода Traveler (2 из коробки 1 и 2 из коробки 3) и нейтральные провода
    2. Аккуратно заправьте заземляющий провод в заднюю часть коробки, он не нужен
    3. Подключите провод «N» переключателя iotty к нейтрали в коробке
    4. Соедините использованный (в коробке 1) провод путешественника с одним из проводов путешественника (идущий к коробке 3) и L-образным проводом на выключателе iotty.
    5. Заглушить неиспользованный провод Traveler
    6. Заглушите оба вывода «RL1» на переключателе iotty.
    4c) Отделка в распределительной коробке 3 (блок управления)
    1. Отключите предыдущий переключатель, обозначив общий (нагрузка), переходной и нейтральный провода
    2. Аккуратно заправьте заземляющий провод в заднюю часть коробки, он не нужен
    3. Подключите провод «N» переключателя iotty к нейтрали в коробке
    4. Подключите активный провод путешественника (из коробки 2) к выводу «L» и одному из выводов «RL1» на выключателе iotty.
    5. Подключите общий провод (нагрузки) к другому проводу «RL1».
    6. Заглушите неиспользованный провод Traveler отдельно

    ** Убедитесь, что во всех 3 коробках используется один и тот же путевой трос **

    5) Установите лицевую панель

    1. Только руками осторожно расположите лицевую панель так, чтобы маленький кружок находился внизу прямоугольника, и слегка надавите двумя пальцами вверх и вниз на лицевую панель, вы услышите, как пластина прикрепляется к задней панели.
    2. После установки лицевая панель не должна ослабевать или перемещаться.
    3. Если необходимо, чтобы снять, потяните за нижнюю часть устройства, пока не услышите щелчок, затем поднимите. Не тяните за лицевую панель при снятии, только поднимайте. Дополнительную информацию см. В нашей справочной статье.

    6) Включите питание выключателя

    Вы еще не закончили! Зарегистрируйте свой iotty Smart Switch и завершите установку здесь.

    После регистрации посетите наше руководство по многосторонней автоматизации, чтобы получить пошаговые инструкции о том, как связать переключатель управления с обоими сквозными переключателями, чтобы все три точки могли управлять одним и тем же прибором / светом.

    Без этого вы сможете управлять совместно используемым прибором / светом только из одного места.

    Техническое обслуживание и устранение неисправностей трех- или трехходового переключателя

    Эта сцена повторяется в сотнях … может быть, в тысячах домов каждый
    вечер …

    Долгий день … очень устал … и все, что тебе хочется, это пойти наверх и полежать
    вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем
    внизу лестницы она воет … как ничего не происходит! Черт побери
    переключатель не работает.Итак, чтобы включить свет, она тщательно обходит
    по лестнице наверх и щелкает выключателем. Это просто не так
    должно быть, не так ли?

    Трехсторонние схемы

    могут стать серьезным противником.

    Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей
    доставляют не только неудобства, но и создают реальную угрозу безопасности. Они очень простые
    функционально, но оригинально по дизайну. Это займет всего несколько минут, немного
    терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

    Сразу же хочу сказать вам, что это не статья о
    проектирование 3-ходовых цепей… это касается только ремонта. 3-х и 4-х ходовой
    схемы могут сбивать с толку при проектировании и даже затруднять установку.
    Однако для этого не требуется доскональное знание схемотехники.
    ремонт … главное, чтобы схема была подключена правильно!

    Что такое трехходовая цепь?

    Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор.
    управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры,
    и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

    Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти
    схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя
    3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним
    приспособление … не редкость в больших помещениях с несколькими точками доступа … есть
    два 3-позиционных переключателя и два 4-х позиционных переключателя.

    Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от общей стены
    переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в
    современные установки).Только один из них важен для идентификации
    цели замены … общие
    ТЕРМИНАЛ.

    Хотя наш рисунок (слева) показывает общую клемму в определенной позиции,
    Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

    Иногда самое сложное — это идентифицировать. Если на
    выключателя, может использоваться крепежный винт другого цвета для общего
    терминал … может быть черным (для более нового коммутатора) или может быть «другого» цвета, чем два терминала путешественника.

    Что такое общий терминал?

    Общая клемма — одна из трех электрически активных клемм на 3-канальном
    выключатель (не включая клемму заземления, расположенную на металлической раме
    монтажные ушки). Общий вывод — это «мостик» между силовыми
    источник питания и нагрузка (обычно это осветительная арматура). Имея это в виду,
    провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного
    доска или (2) ведет к нагрузке (приспособлению).

    Какие путешественники?

    Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе.
    Ссылаясь на рисунок (выше), два пассажирских терминала на одном трехстороннем
    Переключатель подключены к двум контактам на другом трехпозиционном переключателе с помощью
    два дорожных троса. Любой путевой трос может
    быть подключенным к любому терминалу путешественника … это не имеет значения!

    Запутались? Нужна картинка?

    Рентгеновский снимок типичного трехходового контура…

    Изображение выше любезно предоставлено Левитоном.
    Производственная компания

    ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки,
    вместо светильников можно запутаться с разводкой, если розетки
    «разделены» … один штекер всегда включен, а другой управляется
    настенный выключатель.

    Замена неисправного трехпозиционного переключателя …

    (рисунок выше поможет вам понять текст ниже … и визу
    наоборот!)

    NH рекомендует заменять неисправные трехпозиционные переключатели.
    ВСЕГДА
    ЗАМЕНИТЕ ОБЕ ВЫКЛЮЧАТЕЛИ ОДНОВРЕМЕННО
    ! Есть здравый смысл
    причина для этого.Если один переключатель вышел из строя, сколько еще может другой
    последний? Кроме того, очень сложно определить, какой из двух переключателей стал
    дефектный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас.
    за награду, которой хватит на годы или даже десятилетия!

    После того, как вы обнаружите общую клемму, замените неисправный переключатель.
    простой:

    1) Подсоедините общий провод к общей клемме нового переключателя.
    Оставшиеся два изолированных провода затем присоединяются к оставшемуся бегунку.
    терминалы.В зависимости от проводки в вашем доме оголенный провод заземления
    прикреплен к клемме заземления на металлической раме крепления переключателя
    уши. Если проводка соответствует современным нормам, общий провод будет черным.
    и путешественники будут белыми

    2) Вверните переключатели обратно в их коробки, наденьте крышки панели переключателей и
    включите питание, чтобы проверить переключатели.
    Удивительно, не правда ли! Теперь вы можете включать и выключать свет.
    с любого переключателя.

    Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили
    общий провод к общей клемме! Итак, теперь ваша задача — определить
    общий провод.

    Определение общих проводов …

    Иногда трехходовая цепь не работает, потому что кто-то пытался заменить
    неисправен выключатель и неправильно подключены провода.

    Иногда выходит из строя один из переключателей.

    Следующий метод решит обе проблемы
    сразу. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом
    для устранения неполадок в 3-ходовой цепи. Выложены у «всех разнорабочих-электриков».
    в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без
    возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи.
    в цепи.

    1) Выключите питание цепи на главной панели. Отключите все три
    провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить
    провода так, чтобы они находились как можно дальше друг от друга.

    2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь
    определить, какой из трех цветных проводов является HOT
    провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это общий провод для этого
    коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на
    известное заземление, такое как металлическая розетка или оголенный провод заземления. Прикоснись к другому
    щуп к цветным проводам, один за другим. Провод, регистрирующий напряжение — HOT .
    провод и общий провод для этой коробки.

    ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения.
    также, если вы еще этого не сделали. Не должно быть, но со странным
    проводку я видел за многие годы, стоит уделить этому время.С использованием
    измерителем напряжения, прикоснитесь одним щупом к известному заземлению (металлической розетке или
    оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен
    получить показание напряжения. Если
    вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим
    прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

    ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБОМ
    ЦЕПЬ ПОДКЛЮЧЕН ПРЯМО К HOT
    ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

    После того, как вы закончили тестирование проводов

    HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут
    установлены.

    3) Установите первый трехпозиционный переключатель в коробку с
    HOT провод, крепящий
    HOT провод к общей клемме
    выключатель. Присоедините два других провода, путешественников, к двум другим.
    клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к
    клемму заземления переключателя.

    4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов
    мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется
    сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал». У тебя есть
    определил общий провод для этой коробки.

    5) Как и в первой коробке, подключите общий провод к общей клемме на новом
    выключатель. Подключите два других провода к клеммам TRAVELER, а
    заземляющий провод, если применимо.

    Вверните переключатели обратно в коробки, наденьте крышки переключателей и
    включите питание, чтобы проверить переключатели.

    ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется
    розетка или розетки
    вместо светильников можно запутаться с разводкой, если розетки
    «разделены» … один штекер всегда включен, а другой управляется
    настенный выключатель.

    ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На
    На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это
    полоса сломана, то две заглушки независимы друг от друга. Там
    будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это
    не означает, что розетка разделена.Это может означать, что розетка
    подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРАБОТАЛА, ВЫ
    МОЖНО УБЕДИТЬСЯ, ЧТО ВЫХОД РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕТ.

    Первые два рисунка показывают металлическую полосу или выступ. Третий и
    Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы.
    плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя.
    независимым, так что можно, например, управлять настенным выключателем, в то время как
    другой всегда включен.

    Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и
    с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда
    на.

    После отсоединения всех проводов от выключателей и от включенного
    розетки, включите питание и проверьте проводку в розетке. Горячий
    провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность
    должен проходить через переключатели.

    Если на один из черных (горячих) проводов подается питание, значит, это провод для
    вилка «всегда включен».Выключите питание и отметьте, чтобы не перепутать
    это с проводами 3-проводной цепи. Наслаждаться!!

    Вернуться к списку электрических компонентов

    Переключатели линий электропроводки: 5 ступеней

    Примечание: Эти розетки немного привередливы в подключении, так что просто наберитесь терпения. (например: глубокий вдох против «удара громадины»)

    Отвинтите тумблер и разделите две половины. Вставьте винты в пустую верхнюю половину.
    Отвинтите и снимите маленькие зажимы металлического шнура с нижней половины и поместите их в верхнюю половину вместе с другими винтами.Отложите в сторону.

    В центре вашего 2-футового шнура отмерьте 2 1/4 дюйма и отметьте карандашом или ручкой.

    Оберните ленту вокруг шнура, совместив отметки с внутренней стороной ленты так, чтобы между частями ленты оставался шнур 2 1/4 дюйма.

    Используйте методы, которые вы изучили при добавлении розетки и вилки, чтобы удалить тканевое покрытие, внешнюю изоляцию, волокна наполнителя и заземление (при необходимости).

    У вас останутся только горячий и нейтральный провода, при этом шнур останется подключенным.

    Теперь разрежьте черный горячий провод пополам. НЕ ОБРЕЗАТЬ НЕЙТРАЛЬ!

    Возьмите нижнюю половину переключателя и поместите ее на рабочую поверхность так, чтобы переключатель включения / выключения был направлен от вас.

    Проложите белый нейтральный провод в желобе под латунными насадками и убедитесь, что он достаточно длинный — концы обрезанного шнура должны лежать на ребристом пластике там, где проходят маленькие зажимы. Если нейтральный провод слишком короткий, чтобы его можно было вставить в лоток, используйте нож для резки коробок, чтобы аккуратно снять достаточное количество внешнего тканевого покрытия и изоляции, чтобы обнажить дополнительную длину провода, которая вам нужна.Затем обрежьте изоляционные волокна и заземляющий провод.

    Обрежьте немного более 1/4 дюйма горячих проводов.

    Используйте кусачки, чтобы зачистить 5/8 дюйма с концов. Пролистайте и скрутите провода.

    Затем согните концы проволоки в противоположные U-образные формы. Это так, чтобы они совпадали с клеммами переключателя, как показано на рисунке.

    Перед подключением коммутатора аккуратно удалите ленту и нанесите белые капли клея, чтобы закрепить тканевую крышку, чтобы она не растрепалась.Старайтесь держать клей как можно ближе к обрезанному концу, иначе он будет торчать из переключателя и выглядеть неаккуратно. Дайте высохнуть в течение нескольких минут, прежде чем продолжить.

    Previous PostNextNext Post

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
