пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

  • Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
  • Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
  • Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

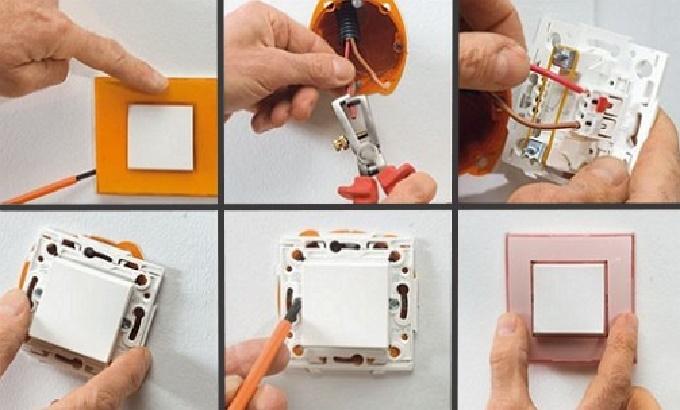

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

Схема подключения двухклавишного выключателя

Схема подключения трёхклавишного выключателя

  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги

выключатели

электропроводка

Как установить выключатель света | Строительный портал

Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



  1. Виды выключателей света
  2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель. Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

  • разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
  • снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
  • прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
  • при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
  • ставим на место подрозетник и прикручиваем его к стене;
  • осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

  • закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



  • закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

  • в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



  • провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
  • теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

  • закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
  • теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
  • подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

  • зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как правильно установить выключатель света, вкл/выкл по ГОСТу (СНиП)

Речь пойдет о выключателе, который ставиться на линию освещения. Вернее о том, как правильно осуществить его монтаж с учетом положения, по которому сразу было бы видно включен он или выключен. Исключение составляют выключатели со светодиодной подсветкой – там все ясно. Если светодиод светиться, то коммутационное устройство выключено, если нет, то оно включено.

У выключателей известных брендов имеются специальные метки или надписи фаз приходящих и отходящих. Остается только придерживаться их рекомендаций. Но основная масса выключателей, которые можно купить в торговой сети, таких особенностей не имеет. В каком положении будет клавиша/клавиши (вкл/выкл) коммутационного устройства такого типа нет действующих правил.

Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель, должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом. Исходили из удобства т.к. при случайном нажатии он выключается, а не включается. А также ярким примером включения и выключения послужило такое устройство, как рубильник. Как известно, его можно выключить просто повиснув на его рукоятке, т.е. опустив вниз. Ведь легче опустить, чем поднять. И человек второпях так и поступает интуитивно в разных ситациях.

Выбор положения включения выключателя в принципе не имеет значения. Его ставят так как удобно пользователю. И если будет поставлено наоборот и даже боком, то это не будет считаться нарушением. В некоторых случаях производитель в инструкции по эксплуатации указывает как его правильно монтировать и тогда необходимо читать этот документ перед тем, как установить. В случае возникновения ситуации, когда не хватает оставленной для подключения длины провода и его включают наоборот. Нарушением это не считается.

Основное правило – на объекте все выключатели на линии освещения должны быть установлены одинаково, чтобы не возникало вопроса как его нажать. Главное в электромонтажных работах это обеспечить качественное и надежное соединение.

Как подключить выключатель света с двумя клавишами + Фото

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране.

Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

Инструменты:

  • индикатор напряжения;
  • плоскогубцы;
  • отвертка;
  • нож;
  • уровень;
  • защитные перчатки и очки.

Советы:

  • перед началом работ отключите электропитание в вашей квартире;
  • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
  • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Отключение электричества.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Разобранный выключатель.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Обрезка проводов.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

Подключение проводов к выключателю.

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.


Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.


Выравнивание выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Крепление выключателя.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

Осталось включить питание на электрическом щитке. Включите свет с помощью нового, только что установленного выключателя, чтобы убедиться, что ваша работа была не напрасна, и все функционирует так, как нужно. Свет зажегся? Значит, теперь вы знаете, как подключить выключатель света.

Установленный выключатель.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как установить выключатель света. Схема и разбор выключателя


Виды выключателя света


Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.


Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.


Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.


Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.


Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.


Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.


Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.


Как установить включатель


Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.


Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.


Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.


После этого нужно снять приблизительно 2,5 см изоляции на проводах.


Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.


После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.


После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.


Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.


Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.


Посмотрите видео: Как самостоятельно установить выключатель

Как настроить Nintendo Switch

Итак, у вас только что есть Nintendo Switch, и вы с нетерпением ждете, чтобы вскрыть коробку, подключить систему и начать играть в свою первую игру; звучит как отличный план, не так ли?

Не забывайте; вам нужно будет настроить свой Nintendo Switch, прежде чем вы сможете начать играть на нем. Не волнуйтесь, это не займет много времени, и я здесь, чтобы помочь вам в этом процессе, чтобы вы как можно скорее смогли сыграть в лучшие игры для Nintendo Switch!

VPN-предложения: пожизненная лицензия за 16 долларов, ежемесячные планы за 1 доллар и более

Как настроить Nintendo Switch

  1. Если вы еще этого не сделали, установите контроллеры Joy-Con на их направляющие .
  2. Нажмите кнопку питания , чтобы включить Nintendo Switch; он находится вверху экрана в левом углу.

    Источник: Ребекка Спир / iMore

  3. Выберите желаемый язык .
  4. Выберите регион , в котором вы живете.

    Источник: iMore

  5. Выберите Принять , чтобы принять лицензионное соглашение с конечным пользователем.
  6. Выбрать Далее .

    Источник: iMore

  7. Выберите беспроводную сеть , которую будет использовать коммутатор.
  8. Введите свой пароль Wi-Fi (если он у вас есть).

    Источник: iMore

  9. Выберите OK или нажмите кнопку + на правом Joy-Con.

  10. Выберите OK после успешного подключения коммутатора к сети.

    Источник: iMore

  11. Выберите свой часовой пояс .

  12. Если вы хотите играть на телевизоре, выберите Подключиться к телевизору . Если вы не хотите делать это прямо сейчас, вы можете настроить телевизор позже.

    Источник: iMore

  13. Отсоедините контроллеры Joy-Con с обеих сторон коммутатора, удерживая кнопку разблокировки на задней панели и сдвинув контроллеры вверх.

  14. Выбрать Далее .

    Источник: Ребекка Спир / iMore и iMore

  15. Выберите Далее на экране «Вам понадобится следующий».
  16. Настройте Nintendo Switch Dock , как показано на экране, и выберите Next .

    Источник: iMore

  17. Подключите док-станцию ​​Nintendo Switch к телевизору и источнику питания , как показано на экране.
  18. Поместите консоль Switch в док-станцию ​​. Убедитесь, что ваш телевизор настроен на отображение правильного входа HDMI.

    Источник: iMore и Ребекка Спир / iMore

  19. Выберите Success , когда ваш телевизор отображает изображение.

  20. Выберите Далее , чтобы создать нового пользователя.

    Источник: iMore

  21. Выберите значок для представления вашего пользователя. Вы также можете создать Mii, если хотите, и вы можете изменить этот значок в любое время.
  22. Введите псевдоним для пользователя.

    Источник: iMore

  23. Выбрать ОК .
  24. Выбрать пропустить . Кроме того, вы можете настроить больше пользователей, выбрав Добавить другого пользователя .

    Источник: iMore

  25. Выберите Настроить родительский контроль или Пропустить . Я решил пропустить этот шаг.
  26. Нажмите кнопку HOME на правом контроллере Joy-Con.

    Источник: iMore

Вот и все! Ваш Nintendo Switch настроен и готов к работе. Теперь вы можете играть в свои любимые игры Nintendo где угодно.

Проблемы с настройкой?

У вас возникли проблемы с настройкой Nintendo Switch? Сообщите всем в комментариях ниже, и вместе, я уверен, мы сможем это выяснить.Поможем друг другу!

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Реакция на все обновки

В мероприятии Apple Spring Loaded каждый найдет что-то для себя

На мероприятии Apple Spring Loaded было много анонсов. Некоторые заставили меня по-настоящему взволноваться, некоторые заставили почесать голову, а некоторые заставили пожать плечами. Вот моя реакция на все новые продукты и услуги!

Как настроить Nintendo Switch

Итак, у вас есть сверкающий новый коммутатор Nintendo Switch.Спорим, вы просто хотите начать играть, не так ли? Итак, мы подготовили это удобное руководство по настройке вашей консоли.

Мы знаем, что вы не собираетесь брать коробку, бросать ее в ближайшую стену, а затем почесать затылок, почему Zelda сейчас не играет, но следование этому руководству по крайней мере сделает процесс установки таким же быстрым и безболезненным, как возможный.

Прежде всего, когда вы открываете коробку, убедитесь, что вы открываете ее правильно — изображение док-станции и консоли должно быть обращено вверх — потому что мы отцепили картон внизу и позволили ему резко упасть. первый раз.

Открыв коробку, вы увидите планшет и оба контроллера Joy-Con. Снимите их и отложите в сторону, затем вытащите остальную часть консоли снизу. Здесь у вас должна быть док-станция, браслеты, шнур питания, кабель USB-C и разъем HDMI.

На самом деле, пока у вас есть игра, нет причин, по которым вы не можете надеть контроллеры Joy-Con на планшет и сразу же начать настройку для игры в портативном режиме.Однако всегда полезно иметь док-станцию ​​наготове, если вы захотите воспроизвести ее на телевизоре, поэтому мы сначала займемся ее настройкой.

Установить док-станцию ​​очень просто. Все, что вам нужно сделать, это опустить заднюю панель, где вы найдете гнезда для кабеля питания, разъем HDMI и дополнительный порт USB для зарядки любых аксессуаров. Подключите кабели питания и HDMI, пропустите их через доступное пространство и аккуратно закройте их пластиком.

Если вы хотите, чтобы передняя часть телевизора была аккуратной, мы рекомендуем разместить док-станцию ​​справа от телевизора и прокладывать кабели вокруг задней панели.Док-станция направляет кабели, которые вы только что подключили, вправо, поэтому размещение ее слева от телевизора усложняет организацию.

После того, как вы подключите HDMI к телевизору и подключите шнур питания к розетке, ваша док-станция готова к работе.

Теперь вы можете снова обратить внимание на планшет.

Возьмите планшет и сдвиньте Joy-Cons с каждой стороны. Мы бы посоветовали делать это один за другим, а не балансировать планшет на животе и пытаться надевать оба сразу, чтобы почувствовать, что у вас двойные кобуры.Это не только безопаснее, но и позволит вам насладиться по-настоящему приятным щелчком, возникающим при установке Joy-Cons на место дважды подряд

В верхней части планшета вы найдете кнопку питания консоли, расположенную далеко. оставил. Нажмите здесь, и вы готовы приступить к настройке программного обеспечения!

Сначала вам будет предложено выбрать язык и регион проживания. Выбрав их, вам нужно будет принять лицензионное соглашение с конечным пользователем. Ну, у вас нет , у вас есть , но если вы хотите использовать консоль, вы это сделаете.

Изображение 1 из 3

Изображение 2 из 3

Изображение 3 из 3

Затем пришло время подключить коммутатор к локальной беспроводной сети и выбрать часовой пояс. После всего этого планшет спросит вас, хотите ли вы установить консоль и настроить режим ТВ сейчас или сделать это позже.

Ну, док-станция у вас уже готова, так что можете!

Отсоедините контроллеры Joy-Con от планшета, нажав кнопку отсоединения на их задней стороне и сдвинув их вверх.Затем вы можете вставить их в прилагаемую рукоятку Joy-Con, чтобы превратить их в более традиционный геймпад.

Вставьте планшет в док-станцию, и, если все в порядке, на вашем телевизоре должно отображаться изображение с планшета. Если вы не сразу видите изображение на экране телевизора, не паникуйте. Убедитесь, что ваш телевизор настроен на правый вход HDMI, а также убедитесь, что горит зеленый индикатор в левом нижнем углу док-станции.

Если это не так, возможно, док-станция не получает питание, и вам следует проверить, правильно ли она подключена.

Теперь вы можете начать настройку своего профиля пользователя, для чего достаточно выбрать значок и ввести свое имя. Затем вам будет предоставлена ​​возможность настроить родительский контроль или полностью пропустить этот шаг.

Изображение 1 из 2

Изображение 2 из 2

Настройка завершена! Нажмите «Домой» на правом Joy-Con, чтобы перейти на главный экран консоли.

Чтобы начать играть, просто вставьте картридж (мы предполагаем, что сейчас это Zelda) в пространство в правом верхнем углу консоли.Вам решать, играть ли вы на ходу или по телевизору. В этом вся прелесть вашего нового Nintendo Switch!

Если вы ищете какие-либо игры для добавления в свою коллекцию, позвольте нам направить вас к нашему списку фаворитов, доступных на консоли в данный момент.

Мы также советуем приобрести некоторые дополнительные аксессуары, чтобы максимально использовать возможности вашей консоли, которые мы также перечислили здесь. они варьируются от простой, но крайне необходимой защитной пленки для экрана до игровой подставки для тех, кто считает, что предпочитает настольный режим консоли.

Наконец, вот лучшие советы и рекомендации Nintendo Switch, если вы хотите максимально использовать возможности своей новой консоли.

Как подключить Nintendo Switch к телевизору

Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.

Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в ТВ за секунды. Возможность игр 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.

Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже. Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite . Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора.

Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.

1. Найдите док-станцию ​​Switch

Изображение: Shaun Lucas / Tom’s Guide

Если вы потеряли свою док-станцию, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене — хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск.

2. Откройте заднюю крышку

(Изображение предоставлено Tom’s Guide)

На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.

3. Подключите адаптер переменного тока

Адаптер переменного тока входит в верхний порт, а другой конец — в розетку.

4. Подключите кабель HDMI

(Изображение предоставлено Tom’s Guide)

Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подключите к свободному порту на телевизоре.

5. Пропустите кабель через выемку в док-станции

Как только это будет сделано, вы можете закрыть заднюю крышку.

6. Поместите Nintendo Switch в док-станцию ​​

Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.

7. Снимите Joy-Cons

(Изображение предоставлено: Tom’s Guide)

Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора. Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.

8. Выведите коммутатор из спящего режима

Это можно сделать с помощью выбранного контроллера.

9. Настройте телевизор на правильный канал HDMI

После этого вы готовы играть в Mario Kart так, как это должно быть.

Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.

Еще советы по Nintendo Switch

Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает

14 важных советов и приемов по настройке Nintendo Switch, которые необходимо знать

Если вы только что распаковали одну, несколько советов и приемов по настройке Nintendo Switch сделают жизнь намного проще, когда вы сориентируетесь со своей новой консолью.От максимального заряда батареи до подключения учетных записей в социальных сетях, поиска друзей, сброса настроек и многого другого.

Вскоре мы рассмотрим ряд изящных маленьких советов и приемов по настройке Nintendo, которые сделают вашу жизнь в целом проще, и точно настроим вашу консоль — как с точки зрения того, что вы хотите от нее получить, так и с точки зрения ряд корректировок качества жизни, которые каждый должен сделать, но может не знать о существовании. Так что читайте дальше, и пусть Switch настроит только правильно.

(Изображение предоставлено Nintendo)

Кнопка «Домой» — удобный способ выйти из того, что вы делаете на Nintendo Switch, и вернуться на главный экран, если вы хотите сделать что-нибудь еще.Однако, если вы удерживаете кнопку, вы можете получить доступ к быстрому меню с несколькими полезными опциями, никуда не выходя. А именно:

  1. Спящий режим — перевести консоль в спящий режим и сэкономить электроэнергию
  2. Ползунки яркости и громкости — настроить на лету
  3. Режим полета — отключить любую беспроводную связь

2 • Правильно выключайте питание, если вы не играете какое-то время

(Изображение предоставлено Nintendo)

Хотя спящий режим удобен для кратковременного выключения Nintendo Switch, батарея все равно разряжается.Оставьте его в спящем режиме слишком долго, и вы можете оказаться, что у вас не хватит заряда, чтобы поиграть в следующий раз, когда вы его возьмете. Если вы собираетесь оставить его в покое на некоторое время, удерживайте кнопку питания, пока не появится меню, в котором вы можете выбрать Power Options и Power Off , чтобы полностью выключить консоль и сэкономить заряд батареи во время.

3. Некоторые кнопки издают глупые звуки, когда вы хотите разбудить коммутатор

(Изображение предоставлено Nintendo)

Когда вы собираетесь включить коммутатор, вам придется нажать A, а затем ту же кнопку три раза, чтобы Открой это.Большинство кнопок просто щелкают, но есть четыре, которые издают смешные звуки:

  • Щелчок ручки L — Boing
  • L2 — Щелчок пальцем
  • Щелчок ручки R — Лягушка
  • R2 — Гудок

4. Показать кнопку процент заряда батареи для лучшего представления о том, как долго вы можете играть

(Изображение предоставлено Nintendo)

Индикатор заряда батареи по умолчанию дает вам приблизительное представление о том, что осталось, но это не очень точно. Он станет красным, когда вы опасно близки к тому, чтобы закончиться, но в противном случае он слишком мал, чтобы точно сказать, сколько у вас осталось.Если вы зайдете в Системные настройки , затем Система , вы увидите опцию включения Console Battery (%) , которая точно покажет вам, сколько энергии у вас осталось.

5. Вы можете улучшить и продлить срок службы батареи Nintendo Switch.

(Изображение предоставлено Nintendo)

Есть несколько уловок, которые можно использовать, чтобы продлить срок службы батареи, если вы планируете длительное время без подзарядки . Просто зайдите в Системные настройки и измените следующее:

  • Включите режим полета — беспроводная связь потребляет много энергии, и даже если вы ни к чему не подключены, коммутатор все равно будет расходовать энергию.
  • Уменьшите яркость экрана — чем ярче экран, тем больше энергии он потребляет, поэтому установите минимально удобное значение.
  • Уменьшите громкость — это не проблема, особенно если вы используете наушники, но меньшее количество шума сэкономит вам энергию.
  • Отключите вибрацию контроллера. — перейдите в раздел «Контроллеры и датчики» и выключите вибрацию, чтобы сэкономить электроэнергию.

Также, как упоминалось ранее, можно полностью выключить консоль , когда вы ее не используете.

6. Купите аккумуляторный блок

(Изображение предоставлено Anker)

Независимо от того, насколько вы осторожны, в какой-то момент вас поймают на коротком пути из-за того, что у вас закончится энергия. Вот где аккумулятор или зарядное устройство пригодятся для подзарядки. Существует множество вариантов, поэтому ознакомьтесь с нашим списком лучших зарядных устройств для Nintendo Switch , чтобы помочь вам выбрать то, что лучше всего для вас.

7. Свяжите свой коммутатор со своими учетными записями в социальных сетях, чтобы легко обмениваться информацией в Интернете.

(Изображение предоставлено Nintendo)

Если вы перейдете на страницу своей учетной записи (на которой указаны ваше имя и лицо), вы найдете User Settings, здесь вы найдете вариант Альбом и Настройки публикации в социальной сети .Отсюда вы можете связать свой коммутатор со своими учетными записями Facebook и Twitter и делиться снимками экрана и видео прямо с консоли.

8. Добавьте друзей по Nintendo Switch

(Изображение предоставлено Nintendo)

Есть несколько способов добавить друзей по Switch на вашу консоль. На странице вашей учетной записи (на той, где указаны ваше лицо и имя) вы увидите два варианта: Предложения друзей, и Добавить друга.

Предложения друзей покажет потенциальных друзей, с которыми вы, возможно, уже связаны через мобильные игры Nintendo, Facebook, Twitter, 3DS и Wii. Добавить друзей , с другой стороны, позволит вам вводить коды друзей, искать локальных пользователей и людей, с которыми вы играли, а также проверять все отправленные и полученные вами запросы.

9. Вот как найти потерянные контроллеры Nintendo Switch

(Изображение предоставлено Nintendo)

Если вам удалось потерять Joy-Con, но вы не можете его найти, перейдите к опции Controllers на главном экране. где вы найдете опцию Search for Controllers . Это позволит вам удаленно вызвать вибрацию отсутствующей площадки и, надеюсь, сделать ее местонахождение очевидным.

10. Для игры в сети вам понадобится Nintendo Switch Online, но убедитесь, что она вам нужна.

(Изображение предоставлено Nintendo)

Вам нужно будет заплатить за Nintendo Switch Online, если вы хотите играть в онлайн-игры с кем угодно, или используйте большинство игр с онлайн-компонентами. Но, хотя вы можете получить Nintendo Switch Online дешево, проверьте, действительно ли она вам нужна. Помимо онлайн-игры с друзьями, другие преимущества включают сохранение в облаке (для большинства, но не для всех игр), доступ к ряду классических игр NES и Super NES, награды и возможность использовать приложение Switch Smartphone для голосового чата.

11. Добавление новых пользователей

(Изображение предоставлено Nintendo)

У вас может быть более одного пользователя на Switch, с каждой учетной записью, которая может покупать игры и играть в них. Если у одного пользователя коммутатор назначен в качестве основного (что обычно бывает, если у вас только один), тогда другие пользователи могут играть в игры, которые они загружают.

12. Удерживайте кнопку питания нажатой, чтобы перезагрузить коммутатор Nintendo в случае сбоя или блокировки.

(Изображение предоставлено Nintendo)

При удерживании кнопки питания открывается меню, в котором вы можете перевести консоль в спящий режим или открыть вверх на Power Options .Отсюда вы можете Перезапустить консоль, если она заблокируется или выйдет из строя, что может исправить сброс.

13. Существует темная тема Nintendo Switch, которая спасет ваши глаза ночью

(Изображение предоставлено Nintendo)

Просто зайдите в Системные настройки и найдите в меню Темы . Там вы найдете варианты Basic Black и Basic White для общей темы вашего Switch. Очевидно, что вариант Basic Black немного более приглушен и лучше подходит для ночного времени.

14. Используйте управление данными, чтобы освободить место.

(Изображение предоставлено Nintendo)

В Системные настройки вы найдете опцию Управление данными . Это покажет вам, сколько места вы использовали на элементе управления и что у вас есть бесплатно. Вы можете использовать его для проверки и удаления экранов и видео, которые могут занимать место, а также для игр Quick Archive . Это покажет вам все, в что вы не играли какое-то время, и позволит вам выбрать, удалять ли их с консоли.Это сохранит значок игры на вашей консоли и сохранит ваши данные сохранения, но все остальное будет выгружено.

Как выключить Nintendo Switch или перевести его в спящий режим

  • Рекомендуется выключить Nintendo Switch, если вы собираетесь находиться вдали от консоли в течение длительного периода времени.
  • Вы также можете перевести коммутатор в спящий режим, который отключает его экран и большинство функций, но позволяет снова использовать консоль одним нажатием кнопки.
  • Коммутатор можно перевести в спящий режим с контроллера или нажатием кнопки на самой консоли, а для его выключения требуется одновременное использование консоли и пульта дистанционного управления.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Как и любое другое электронное устройство, рекомендуется выключить консоль Nintendo Switch, если вы ее не используете.

Это позволяет оборудованию отдыхать, сбрасывает любое потенциально вызывающее сбои программное обеспечение и позволяет батареям заряжаться быстрее.

Если вы просто делаете перерыв, то вам лучше выбрать спящий режим коммутатора. Эта опция выключает экран и переводит консоль в режим низкого энергопотребления, но позволяет вам возобновить игру прямо с того места, где вы были, за считанные секунды.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от 299,99 долларов США в Best Buy)

Чтобы полностью выключить Nintendo Switch:

1. Удерживайте кнопку питания в верхней части консоли в течение пяти секунд.

Кнопка питания в верхней части коммутатора может быть плохо видна.Стивен Джон / Business Insider

2. Откроется меню. В этом меню выберите «Электропитание».

3. Затем с помощью контроллера прокрутите вниз до «Выключить» и нажмите кнопку A. Если коммутатор отстыкован, вы также можете коснуться его пальцем.

Полное выключение консоли Switch, когда она не будет использоваться в течение длительного времени, поможет сохранить оборудование.Стивен Джон / Business Insider

Перейти в спящий режим на Nintendo Switch можно тремя способами.

Самый простой способ — просто нажать кнопку в верхней части консоли.

Вы также можете войти в спящий режим, удерживая кнопку «Домой» на правом контроллере Joy-Con, а затем выбрав «Спящий режим», когда появится всплывающее окно.

Вы можете выбрать «Спящий режим» в меню кнопки «Домой».

Стивен Джон / Business Insider

Наконец, на главном экране Switch вы можете прокрутить вниз до значков задач в нижней части экрана, а затем выбрать спящий режим, который является значком кнопки питания в крайнем правом углу.

Вы также можете перейти в спящий режим прямо с главного экрана.

Стивен Джон / Business Insider

Контроллер Nintendo Switch Устранение неполадок

Прокрутите вниз, чтобы найти продукты, для которых требуется поддержка при устранении неполадок.

Проводной контроллер (HORIPAD, Battle Pad, Fighting Stick Mini)

[Артикул продукта: NSW-001U, NSW-107U NSW-108U, NSW-109U, NSW-135U, NSW-136U, NSW-149U]

— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.

— Убедитесь, что консоль коммутатора полностью и правильно вставлена ​​в док-станцию.

— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания» и выберите «Выключить»).

— Отключите и снова вставьте проводной кабель контроллера в USB-слот.

— Включите приставку. Проводной контроллер следует сразу распознать.

Если проблема не исчезнет, ​​попробуйте следующее:

— Откройте «Контроллеры» в меню HOME.

— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.

Аркадный стик (RAP)

[Артикул №: NSW-006U]

— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.

— Убедитесь, что консоль коммутатора полностью и правильно вставлена ​​в док-станцию.

— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания», а затем выберите «Выключить»).

— Отключить контроллер

— Убедитесь, что для режима назначения установлено значение «A-OFF» («A-ON» отключит нормальный игровой процесс).

— Убедитесь, что для режима турнира установлено значение «T-OFF» («T-ON» отключит кнопку + на верхней панели и назначит кнопку Turbo).

— Убедитесь, что тумблер платформы находится в положении «NS» («ПК» используется только для ПК с Windows).

— Подключите контроллер к док-станции Nintendo Switch.

— Включите приставку. Аркадный джойстик следует сразу распознать.

Если проблема не исчезнет, ​​попробуйте следующее:

— Откройте «Контроллеры» в меню HOME.

— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.

Joy-Con (D-Pad, Split Pad)

[Артикул продукта: NSW-118U, NSW-119U, NSW-120U, NSW-182U]

— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.

— Выключите консоль (нажмите и удерживайте кнопку питания, пока не появится меню «Питание». Выберите «Параметры питания», а затем выберите «Выключить»).

— Сдвиньте D-Pad / Split Pad сверху вниз по направляющим с левой стороны Nintendo Switch до щелчка.

— Включите приставку. D-Pad / Split Pad следует сразу распознать.

Если проблема не исчезнет, ​​попробуйте следующее:

— Откройте «Контроллеры» в меню HOME.

— Если контроллер не распознается консолью, выберите «Изменить захват / порядок», чтобы подключить его.

— Если левый джойстик не отвечает должным образом, поверните левый джойстик два или три раза большими кругами для калибровки.

Контроллер беспроводной сети

[Артикул продукта: NSW-098U, NSW-104U]

— Убедитесь, что ваша консоль и программное обеспечение обновлены до последней версии прошивки.

— Используя отдельный контроллер (например, Joy-Con, контроллер PRO), выберите «Контроллеры», выберите «Изменить захват / порядок» в меню HOME.

— Нажмите и удерживайте кнопку синхронизации на беспроводном контроллере не менее двух секунд. Теперь контроллер автоматически подключится к вашей консоли.

— Как только контроллер появится на экране, нажмите кнопку A, чтобы закончить.

Сетчатый фильтр
[Артикул №: NSW-030U]

Перейдите по ссылке ниже, чтобы узнать, как подать / отсоединить / повторно подать заявку.
https://www.youtube.com/watch?v=grv9CoeoeNs

Как подключить выключатель света

Фото: shutterstock.com

Несмотря на то, что подключить выключатель света несложно, для безопасного выполнения работы необходимо иметь базовые знания о домашней электросети. Если вы никогда раньше не работали с электропроводкой, наймите электрика и попросите взглянуть ему через плечо. Изучив процедуру, вы обнаружите, что подключение переключателя света занимает не более 10 минут. Никаких дополнительных инструментов не требуется, и шаги идентичны, заменяете ли вы поврежденный переключатель или меняете местами при обновлении (например, диммер).

Инструменты и материалы

Шаг 1

Очень важно правильно выполнить этот первый шаг; пропуск этой части или неправильное выполнение может быть фатальным! Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы собираетесь работать, не подается питание. Это означает, что нужно подойти к коробке выключателя и выключить выключатель, который управляет выключателем, который вы собираетесь заменить.

Step 2

Как только вы убедитесь, что питание было отключено на этот конкретный переключатель, отвинтите пластину переключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем открутите старый переключатель от стены (здесь, плоский- винты с головкой и крестообразным шлицем одинаково распространены).Осторожно вытащите старый выключатель, но пока оставьте провода подключенными.

Шаг 3

Обратите внимание на расположение проводов. Вы должны увидеть два черных провода, каждый из которых подключается к другому винту с правой стороны переключателя. Это так называемые клеммные винты. Вы также должны увидеть зеленый провод, называемый заземляющим проводом, который крепится к винту в нижней левой части переключателя света.

Шаг 4

Ослабьте винты, удерживающие клеммные провода на месте.После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы открутить туго натянутую катушку. Таким же образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены; если это облегчит вашу работу, отогните свисающие провода в сторону.

Фото: shutterstock.com

Step 5

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные части с помощью универсального инструмента или кусачков для проволоки. Не забудьте оставить около полдюйма проволоки на каждой длине.Поскольку электрические провода со временем подвергаются нагрузкам и могут ослабнуть по мере использования, вы должны убедиться, что при повторном подключении проводов к заменяемому переключателю любая часть провода, контактирующая с винтами, не повреждена.

Step 6

С помощью многофункционального инструмента или плоскогубцев согните каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
