Винтовые лестницы своими руками из металла: Винтовая лестница своими руками из металла чертежи

Винтовые лестницы своими руками из металла: Винтовая лестница своими руками из металла чертежи

Содержание

Как сделать винтовую лестницу своими руками?

1. Винтовая лестница из металла своими руками – это реально!

2. Винтовая лестница на даче своими руками: приступаем к работе

3. Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Настоящий мужчина должен вырастить сына, построить дом и посадить дерево. Так гласит известная пословица. На деле достаточно куда более простых вещей – например, сделать своими руками винтовую лестницу. Пошаговые рекомендации и полезные советы, данные ниже, позволят вам смастерить простую и красивую конструкцию.

Винтовая лестница из металла своими руками — это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

  1. Высота одного витка лестницы не должна быть меньше двух метров — иначе существует риск удариться головой о верхнюю ступень при подъеме.

  2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.

  3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.


Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая лестница Spiral Decor.

  1. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.


И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

  1. Ступени.

  2. Верхняя площадка.

  3. Заходный столб ограждения.

  4. Центральная опора.

  5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).

  6. Балясины – вертикальные опоры ограждения.

  7. Кронштейны, скрепляющие между собой соседние ступени.

  8. Поручень.

  9. Ограждение проема второго этажа.

Схема устройства конструкции винтовой лестницы.

Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.

Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.

Как подготовить расчет винтовой лестницы

При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см.

Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см.

Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.

Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Чертеж винтовой лестницы с размерами.

Винтовая лестница на даче своими руками: приступаем к работе

Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво.

Например, превосходное решение для дачи предлагает компания Московские лестницы:

Деревянная лестница для дома и дачи.

Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.

Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.

К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.

Сварная опорная конструкция интерьерной винтовой лестницы.

Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.

Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть. Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.

Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Нисколько, если у вас есть все необходимые инструменты, сварочный аппарат вы одолжили у соседа, трубы нашли на территории заброшенной стройки, а ступеньки вырезали из ненужного шкафа. Правда, нет, на пластиковый профиль все равно потратиться придется.

Ну а если ничего этого нет? Давайте посчитаем:

  1. Древесина для ступеней (сосна) – 1 200 р.

  2. Труба для опоры – 800 р.

  3. Профильная труба для сварки уголков и ограждения – 2 500 р.

  4. Отделочный угол из ПВХ – 4 000 р.

  5. Грунт-эмаль для покрытия металлического каркаса лестницы – 2 800 р.

Наконец, предположим, что сварку вы все-таки одолжили у соседа. Итого – 11 300 р.

А получится у вас что-то в этом роде:

Винтовая лестница на второй этаж, изготовленная самостоятельно.

Возможно, это дешево и практично, но об эстетике можно забыть! Выбросить вообще из головы это слово и все его синонимы.

А если к потраченной вами сумме добавить всего 9 000 р., то можно купить ту готовую лестницу, о которой мы писали выше. Или, к примеру, такую – в тех же Московских лестницах она стоит чуть дороже, 21 990 р.:

Полувинтовая лестница из древесины сосны.

А вот еще один пример лестницы, изготовленной самостоятельно: здесь поработал уже знающий мастер, а себестоимость такой конструкции будет чуть повыше.

Винтовая лестница, изготовленная самостоятельно.

В качестве примера готовых винтовых лестниц можно привести еще много разных моделей, продающихся во всех крупных магазинах готовых конструкций, отличающихся вполне хорошим качеством и очень приятным дизайн. Винтовые лестницы своими руками – фото одной из которых мы привели выше – никогда не будут иметь столь презентабельный внешний вид, как лестницы, изготовленные заводским способом – сказывается уже упомянутая сложность изготовления такой конструкции в домашних условиях. Даже если вы прекрасно понимаете, как сделать своими руками винтовую лестницу, с технической точки зрения, тягаться с профессиональными дизайнерами вам будет сложно.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание!
Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.

  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.

  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.

  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание!
Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание!
Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.

  2. Ступени покрывайте лаком или краской;

  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение

  4. Кронштейны установите между широкими элементами проступей;

  5. После установки последней втулки украсьте ее красивым декоративным оголовком;

  6. Установите все ступени с помощью крепежа;

  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;

  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.

  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

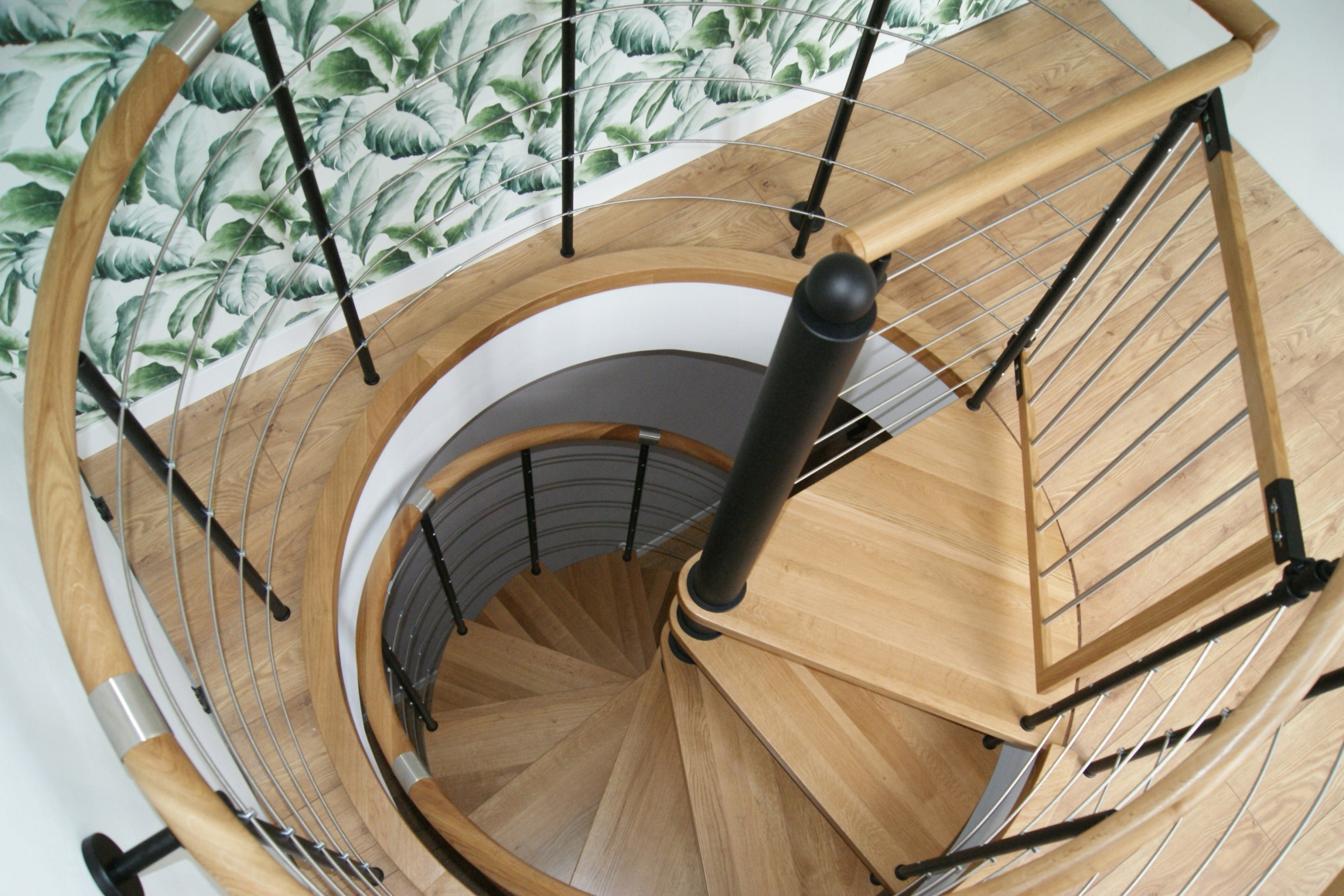

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

чертежи, расчеты и разновидности винтовых конструкций

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше, чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

  • оборудовать лестницу дополнительной защитой;
  • ограничить доступ к опасным элементам;
  • выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

  • какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
  • затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
  • после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
  • затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
  • с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

Металлическая винтовая лестница своими руками

Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.

Особенности винтовой лестницы

Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.

У данной лестнице имеется ряд нюансов

В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:

  • лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
  • лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
  • лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.

Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.

Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.

В данном видео вы узнаете, как сделать винтовую лестницу:

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Используемые материалы и инструменты

Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.

Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:

  • сваркой;
  • ковкой;
  • литьем.

Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.

Заготовка деталей

Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:

  • две или три трубы разного диаметра;
  • готовые ступени из металла или уголок под облицовку.

Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.

Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Окончательная отделка

После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.

Часть конструкции можно обшить

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

В заключение

Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере.

Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.

Главная задача при установке винтовой лестницы – правильно выполненные расчеты.

чертежи, этапы, фото и видео

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными   знаниями и навыками справится с этой задачей вполне реально.

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

  1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

    Основным опорным элементом такой лестницы является одна или несколько опорных балок

  2. На тетивах. В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

    В этом случае ступени крепятся к внутренним сторонам несущих элементов

  3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

    Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

  • Высота – 265 сантиметров;
  • Диаметр – 180 сантиметров;
  • Количество ступеней – 13;
  • Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
  • Ширина ступени с внутренней стороны – 10 сантиметров;
  • Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
  • Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах. Оцените статью: Поделитесь с друзьями!

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

На чтение 7 мин. Просмотров 2k.

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

  • с опиранием на стену и опорную конструкцию;
  • с опорой на специальные опорные стойки.
  • с опорой на ограждение или на изогнутые тетивы;
  • с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

  • Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
  • При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
  • В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
  • Конструкции можно размещать как у стены, так и посередине комнаты;
  • Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

  • модульные;
  • литые.
  • кованые;
  • сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.
  • Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.
  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Купить комплект металлической винтовой лестницы онлайн

Купить комплект металлической винтовой лестницы онлайн | The Iron Shop

985.00 $ — 4.598.00 $

Заказать МЕТАЛЛИЧЕСКУЮ винтовую лестницу в магазине Iron Shop легко! Просто заполните форму ниже, и вы увидите, насколько доступной может быть красивая МЕТАЛЛИЧЕСКАЯ винтовая лестница! Прежде чем начать, вам нужно будет измерить высоту и ширину.

* В настоящее время мы не предлагаем онлайн-заказ комплектов винтовых лестниц OAK, VICTORIAN или CUSTOM. Если вы хотите заказать спираль OAK, VICTORIAN или CUSTOM, позвоните по телефону 1-800-523-7427 и поговорите с одним из наших опытных продавцов.Они помогут вам спроектировать и настроить лучший комплект винтовой лестницы в соответствии с вашим бюджетом!

Диаметр лестницы Выберите вариант 3 ‘6 «4’ 0» 4 ‘6 «5’ 0» КОД 5 ‘6 «КОД 6’ 0» КОД
Подступенки Выберите вариант 10111213141516 Очистить

  • Диаметр

  • Выберите диаметр лестницы из одного из имеющихся ниже наборов, который лучше всего подходит для стандартного проема квадратного колодца.

    Обратите внимание, что готовый квадратный проем колодца должен быть как минимум на 2 дюйма больше диаметра лестницы, которую вы планируете установить.

    ×

    Диаметр лестницы

    Спиральные лестницы доступны в нескольких различных диаметрах (ширине) в зависимости от того, сколько места у вас доступно для установки лестницы. Iron Shop предлагает винтовые лестницы диаметром от 3 футов 6 дюймов до 6 футов 6 дюймов. Это наиболее часто используемые сегодня значения ширины.

    Хотя наши комплекты для винтовой лестницы диаметром 3 фута 6 дюймов, 4 фута и 4 фута 6 дюймов очень популярны для различных целей, подумайте, являются ли они единственным средством доступа на верхний этаж или балкон. .Винтовые лестницы меньшей ширины могут быть более сложными при перемещении между этажами больших или иным образом громоздких предметов. А если у вас есть маленькие дети или домашние животные, которые будут часто пользоваться лестницей, лестница большей ширины (например, наша 5-футовая модель) может быть более желательной.

    Некоторые муниципалитеты требуют, чтобы винтовые лестницы соответствовали местным строительным нормам. Если это применимо в вашем регионе, вы должны выбрать наши модели диаметром 5 футов или больше.

    ×

    Отверстие колодца

    Отверстие колодца — это квадратное отверстие, которое вы прорежете в потолке, ведущее на верхний уровень, где верх вашей лестницы будет обеспечивать доступ (или, если вы смотрите на него сверху вниз, квадрат дыра в полу у ваших ног, которую вы прорежете).

    Если ваша лестница ведет на балкон или террасу, вам не нужно беспокоиться о проеме колодца, потому что там нет колодца.

    Иногда некоторые клиенты хотят иметь круглый колодец, или круглый колодец может уже существовать на предыдущей лестнице. Комплекты винтовой лестницы Iron Shop стандартно поставляются с квадратными площадками, однако вы можете заказать специальную круглую площадку, позвонив по телефону 1-800-523-7427.

  • Диаметр *

  • Высота

  • Пожалуйста, выберите готовую высоту от пола до пола вашей лестницы в футах и ​​дюймах.Если ваша высота от пола до пола превышает 12 футов 8 дюймов, обратитесь к торговому представителю, чтобы он помог вам в покупке. Спасибо.

    ×

    Высота от пола до этажа

    Это измерение представляет собой расстояние между полом на нижнем уровне вашей лестницы (где вы входите по лестнице, чтобы подняться) и полом на верхнем уровне вашей лестницы (где вы выходите лестница).

    Если вы еще не прорезали колодец в потолке, вы должны рассчитать расстояние между потолком нижнего уровня и полом верхнего уровня, включая высоту стропил, черный пол (обычно 3/4 ″ фанеры) и толщины вашего готового пола (дерево, плитка, ковровое покрытие и т. д.).

  • футов *

    789101112

  • дюймов *

    01234567891011

  • дробных дюймов *

    01/41/23/4

  • Расположение

  • Выберите расположение вашей лестницы.
  • Расположение *

  • Направление

  • Пожалуйста, выберите Направление вашей лестницы.

    ×

    Направление

    В зависимости от расположения вашей лестницы и направления, в котором вы входите и выходите из нее, ваша спираль может быть Правая вверх (поручень и шпиндели для каждой ступеньки находятся справа от вас и в центре столб находится слева от вас, когда вы входите на лестницу с нижнего этажа) или слева вверх (поручень и шпиндели для каждой ступеньки находятся слева от вас, а центральный столб справа от вас, когда вы входите на лестницу с Нижний этаж).

    Поручни и шпиндели находятся на противоположной стороне, когда вы спускаетесь по лестнице с верхнего этажа.

    Вне зависимости от того, выберете ли вы «Вверх правой рукой» или «Вверх левой», цена комплекта для винтовой лестницы не зависит.

  • Направление *

  • Продолжить

Винтовая лестница: таблица расчета колодца и центрального полюса
Размер лестницы Размер колодца (квадрат) Полюсное положение
3 фута 6 дюймов 3 фута 8 дюймов 22 дюйма
4 фута 4 фута, 2 дюйма 25 дюймов
4 фута 6 дюймов 4 фута 8 дюймов 28 дюймов
5 футов 5 футов 2 дюйма 31 дюйм
5 футов 6 дюймов 5 футов 8 дюймов 34 дюйма
6 футов 6 футов 2 дюйма 37 дюймов
