Фундамент УШП – Утепленная шведская плита

Рынок строительных технологий стремительно развивается, и традиционные материалы, из которых возводятся фундаменты, также претерпевают изменения. Сравнительно недавно, появился новый тип фундамента, который был разработан экономными европейцами, на основе шведских традиций.

Это фундамент шведская плита, сокращенно ушп (утепленная шведская плита). Несмотря на такое экзотическое название, и новшество в строительных технологиях, данный тип основания набирает большую популярность, и все чаще применяется в строительстве.

Что такое фундамент УШП

Устройство УШП

Как известно требования к современному фундаменту устанавливаются жесткие. Прежде всего, это надежность и долговечность. Но в современном строительстве, появилось новое важное требование, такое как энергосбережение.

Исходя из этого, необходимо сделать вывод, что фундамент должен быть еще и теплым, при этом экономить тепло в доме.

Задумываясь над данной проблемой, европейские разработчики строительных технологий обратили внимание, на старую традицию скандинавских стран, которая состоит в утеплении фундамента. Так появился фундамент ушп (утепленная шведская плита).

По своей конструкции это монолитная бетонная плита, которая со всех сторон утепляется современными утеплительными материалами, и гидроизолируется также специальными материалами. Помимо этого профессионалы рекомендуют в обязательном порядке создавать систему дренажа, для того чтобы вода скапливающаяся в грунте не проводила разрушающие действия по отношению к утеплительным материалам.

Из вышеуказанного можно сделать вывод, что ушп фундамент, представляет из себя монолитную бетонную плиту, которая должна быть гидроизолирована и утеплена со всех сторон.

При этом изготавливаться она будет по всем требованиям, которые выдвигаются к плитному фундаменту. Также утепленная плита будет иметь все плюсы и минусы монолитного основания, но к ним также добавляются некоторые особенности, которые будут рассмотрены ниже.

Основные преимущества данного основания

Состав строительного решения УШП

Конечно, некоторые начнут задумываться, а стоит ли делать такое основание для своего дома, если все работы планируется проводить с экономией финансовых средств. Чтобы убедить в этом последних скептиков лучше рассказать о том, какие преимущества имеет ушп фундамент, а они следующие:

• его легко сделать своими руками, так как при его изготовлении применяется специальная технология, которая доступна даже для начинающих строителей;
• благодаря тому, что технология по изготовлению такого фундамента не сложная, не понадобится привлечения множества рабочих, тяжелой техники и других сложных приспособлений, главное сделать правильный расчет всех конструкций будущего дома, его инфраструктуры, и коммуникационных сооружений;
• данный фундамент создается из нескольких плит, которые самостоятельно гидроизолируются и утепляются, кроме этого верхний слой таких плит должен быть идеально ровным, поэтому не придется делать дополнительных стяжек для будущих полов;
• следующее преимущество такого основания состоит в том, что готовя расчет материалов, которые пойдут на его изготовление, необходимо знать, что плиты не погружаются глубоко в грунт, даже если глубина промерзания почвы, или уровень грунтовых вод слишком высокий, поэтому отпадает необходимость в проведении крупных земляных работ;
• последнее, на что необходимо обратить внимание, это на то, что данная технология предусматривает укладывание, непосредственно в верхних слоях таких плит, системы теплых полов, обычно используется водяной или электрический подогрев, которые сразу подключаются, после окончания строительства всего дома.

Деревянный дом 14 на 10 метров на фундаменте УШП

Как видно, преимуществ у данного типа основания множество, поэтому даже самые скептики, поймут, что лучшего экономного варианта для фундамента дома найти сложно. Но несмотря на это, нужно прекрасно понимать, что и у этого основания имеются свои недостатки, о которых также необходимо рассказать.

Прежде всего, такие недостатки перенимаются от его предшественника, плитного фундамента, который сооружается уже на протяжении длительного времени. Прежде всего это затраты на бетон и различные утеплительные и гидроизоляционные материалы. Но потратившись один раз можно забыть, что такое основание начнет трескаться под воздействием избыточной влаги или замерзания воды.

Следующий недостаток вызван конструктивной особенностью монолитной плиты, которая состоит в том, что она не должна иметь различных ниш, то есть оборудовать подвал в доме, с таким основанием не получится. Если это сделать то будет нарушена технология строительства,  и можно рассчитывать на разрушение всего дома. Самое последнее, на что необходимо обратить внимание, это на то, что такое основание подходит только для конструкций домов, которые не могут превышать двух этажей.

Как известно, в тех странах, откуда пришла такая конструкция, давно забыли про использование массивных строительных материалов, таких камень и тяжелый кирпич. Поэтому если планируется строительство тяжелого особняка, то лучше не начинать заниматься строительством такого основания.

Несмотря на наличие минусов, смело можно сказать, что это отличный фундамент, который может успешно применятся на наших почвах, при этом прослужит долгий срок, и поможет сэкономить на закупке материалов, нанимании рабочих и специальной техники.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

• общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
• на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
• перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
• следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Из каких элементов состоит такое основание

Конструктивно фундамент выглядит следующим образом (разрез)

Конечно говоря о таком фундаменте, нельзя не упомянуть из каких элементов он состоит, чтобы представление о нем было полное.

1. Прежде всего, это песчаная или гравийная подушка. Она необходима для того, чтобы уберегать фундамент от различных сезонных колебаний почвы, и нивелировать такие колебания.
2. Гидроизоляционный слой. Он нужен для того, чтобы вода, которая будет просачиваться через песок, либо поверхностные грунтовые воды, не оказывали воздействие на бетон и не разрушали его. Кроме этого бетон, если он не впитывает влагу, будет долго сохранять тепло.
3. Утепление самой плиты по всему периметру. Утеплительный слой ложится снизу плиты и по ее бокам. Работая в паре с гидроизоляционным слоем, он делает бетон отличным хранителем тепла, так как сверху основания, в большинстве случаев укладываются теплые полы.
4. Дренажная и водоотводная системы. Они нужны для того, чтобы на плиту, которая будет покрыта теплоизоляцией и гидроизоляцией, не действовало большое количество воды. Профессионалы рекомендуют делать такие системы даже, если на участке, где будет строительство, подземные воды находятся глубоко, а осадков мало, и они все стекают в низины. Такая дренажная система позволит продержаться основанию на несколько десятков лет больше.

Это основные элементы данного основания, без которых оно не будет иметь тех функций, которые были описаны выше. Конечно же, чтобы все получилось по технологии, нужно придерживаться рекомендаций профессионалов.

Говоря об основании ушп – утепленная шведская плита, необходимо четко понимать, что оно создано ведущими специалистами в области строительства, и взято из скандинавских стран, где климат, количество осадков, и другие особенности, которые сравнимы с нашими. Благодаря этому можно смело использовать данный фундамент для дома, и не беспокоится о его качестве и долговечности.

Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по стандарту СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа «Утепленная шведская плита»» :

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если по какой-то причине Вам не подходит фундамент на винтовых сваях, если Вы склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно и активно используется для сооружения индивидуальных домов в Европе. Опыт положительный — при соблюдении технологии проблем не будет. А Хотвелл — это компания с высокой ответственностью и репутацией, которую не сильно испортили 10 лет активного строительства. Ниже мы постараемся объяснить, почему считаем утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита — это больше, чем фундамент. Это цельная инженерная конструкция, в которую интегрированы инженерные коммуникации и система обогрева «теплый пол»:

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода обладают существенными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, в которых отдельные составляющие выполняют сразу несколько функций и взаимно дополняют друг друга. В результате улучшается качество при сокращении затрат! «Ведро дёгтя» — резко вырастают требования к организации работ.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технологию УШП легко «удешевить» — много «непонятных, необязательных» этапов работ, много работ, требующих высокой квалификации и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого «удешевления» в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен определяется разницей температур (градиентом). Если Ваш дом находится в суровом российском климате, то его нижнее перекрытие оказывается в изнеженной Европе. Это серьёзный бонус в плане энергоэффективности. УШП помогает решать задачу энергосбережения.

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективном доме выполняет функцию теплового аккумулятора, обеспечивающего тепловую инерцию дома. Это существенный бонус. С тепловым аккумулятором дом дольше «держит тепло». О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП — хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется на слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт. При этом слой утеплителя выполняет (1) функцию теплоизоляции дома, препятствуя распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании плиты. Это важный бонус. Вам не придется утеплять вводы в дом, как это делается в конструкциях с холодным подполом, не придется глубоко закапывать трубы и т.д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной «теплый пол» в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, поскольку электрические теплые полы в санузлах городских квартир практически стали нормой. Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбирайте утепленную шведскую плиту! Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с плитой фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей «теплый пол» может полностью отопить по крайней мере весь первый этаж. Дополнительные отопительные приборы не потребуются (это тоже бонус).

И наконец, УШП при качественном исполнении дает готовое основание для чистового пола первого этажа. Плитка, ламинат и другие напольные покрытия укладываются без дополнительной (выравнивающей) стяжки. Это существенная экономия на этапе отделки. Хотвелл доводит поверхность плиты до идеального состояния шлифовкой затирочными машинами:

Прослеживая технологию УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег. Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и к ухудшению конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если Вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, то Вы и денег потратите прилично, и дополнительную нагрузку на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т.д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получаете мощный тепловой аккумулятор. Фантастика!

Минусы есть во всем. Из субъективных — это необходимость делать «всё и сразу». Многие предпочитают откладывать решение проблем на потом даже при отсутствии особых финансовых затруднений.

Говорить об объективных недостатках УШП можно только в сравнении с другими системами. Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии. Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы «ЗА») и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительства на винтовом фундаменте. УШП сразу «поднимает планку» такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и хочется лучшего, то имеет смысл строить на УШП.

Если Вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели. Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

• Исследование грунта.
• Топосъемка и разметка оптическим и электронным нивелирами.
• Проектирование и расчет УШП.
• Земляные работы.
• Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
• Монтаж закладных под ввод воды, электричества.
• Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
• Заземление.
• Дренаж.
• Ливневка.
• Утепление экструдированным пенополистиролом.
• Устройство опалубки.
• Вязка арматурного каркаса.
• Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
• Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
• Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
• Шлифовка поверхности плиты затирочными машинами.
• Уход за бетоном до набора достаточной прочности. Контроль склерометром.
• Устройство отмостков.
• Поставка всех материалов.
• Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м²

г. Москва, пос. Новофедоровское.

Сентябрь 2017 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м²

МО, г. Балашиха.

Октябрь 2017 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м²

г. Москва, д. Крекшино

Июнь 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м²

Тульская обл., Заокский р-н, д. Крюково.

Октябрь 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м²

МО, Чеховский р-н, д. Филипповское.

Июнь 2018 г.
Подробнее

Строительство УШП для дома общей строительной площадью 123 м²

Тульская область, Заокский р-н, п. Пахомово.

Июль 2018 г.
Подробнее

Строительство УШП для храма общей строительной площадью 244 м²

Тульская область, Заокский р-н, п. Пахомово.

Июль 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м²

МО, Раменский р-н, д. Редькино.

Август 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м²

Ярославская обл., Ярославский р-н, д. Кульнево.

Июль 2019 г.
Подробнее

Строительство УШП для КПП общей строительной площадью 224 м²

МО, Красногорский р-н, КП «Вымпел».

Май 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м²

МО, Клинский р-н, д. Борозда.

Июнь 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м²

МО, Дмитровский р-н, д. Нерощино.

Октябрь 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м²

МО, Домодедовский р-н, д. Мансурово.

Сентябрь 2019 г.
Подробнее

Строительство УШП для дома общей строительной площадью 108 м²

МО, Дмитровский р-н, с. Орудьево.

Октябрь 2019 г.
Подробнее

Строительство УШП для дома общей строительной площадью 289 м²

МО, Пушкинский район, д. Степаньково.

Май 2020 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м²

МО, Истринский район, д. Ядромино.

Май 2020 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м²

МО, Раменский район, д. Первомайка.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 161 м²

МО, Ступинский район, п. Михнево.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 155 м²

МО, Солнечногорский район, д. Юрлово.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 164 м²

г. Санкт-Петербург, Курортный район, п. Белоостров.

Июль 2020 г.
Подробнее

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? — Строй Дом UA

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили, что УШП (Утепленная Шведская Плита) — это наиболее надежный и экономически выгодный фундамент.   Сегодня более подробно поговорим о достоинствах и недостатках УШП, а также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты с встроенными коммуникациями и, при необходимости, устройством «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной плитой слоем пенополистирола. Именно это помогает такому бетонному основанию не «терять» драгоценное тепло, а аккумулировать и в последствии отдавать его обратно в жилое помещение первого этажа. Эта технология получила заслуженное признание во многих странах мира, в том числе и у нас. Сегодня остро стоит вопрос стоимости энергоресурсов, поэтому избежание потерь и сохранение тепла в доме, как никогда, актуален в Украине. Именно этот энергосберегающий фундамент позволяет говорить о строительстве энергоэффективного дома. Ведь одна из концепций энергосберегающего дома является полностью утепленный наружный контур дома. Что такое энергосберегающий дом Вы можете узнать, посмотрев ролик:
В целом технология УШП подразумевает устройство железобетонного утепленного основания в виде плиты с ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию: ленточного фундамента и УШП. Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции. Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками позволил УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки. Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не превышает 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта. (Несколько слов, что это такое. Пучение грунта — это изменение его объема, происходящее в следствии замерзания содержащихся в слоях грунтовых вод.) Именно поэтому мы предусмотрели наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы настоятельно рекомендуем устройство по периметру дома утепленной отмостки. Говорить о необходимости самой отмостки мы не будем, это очевидно. Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента.Ниже мы приводим небольшой видео отчет с одного из наших объектов, построенных на УШП:
Теперь немного о самом устройстве плиты. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.

Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. является обязательным для деревянного дома.)

После того, как буден засыпан слой дренажного щебня и песка, с последующим механическим уплотнением, ложится слой гидроизоляции. Он  позволит полностью исключить проникновение влаги к бетонному основанию. Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, а бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.

Сам сип панельный канадский дом имеет небольшую массу. (Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики: «О технологии энергосберегающего строительства»)
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только полностью соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя не сказать, что при устройстве УШП Вы получаете не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексе обходится не менее 120 дол. Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли. К недостатка  можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.
ВЫВОД. В заключении можно с уверенностью сказать, что утепленная шведская плита – один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей. Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого фундамента Вы можете увидеть в видео отчете строительства по канадской технологии с одного из наших объектов:
Если Вам интересна стоимость строительства энергоэффективного дома по канадской технологии, обратите внимание на статью на нашем сайте: «Реальная стоимость строительства жилого дома в различных комплектациях от «Строй Дом UA»

С уважением, команда «Строй дом UA»

Фундаментная шведская плита (УШП): технология, своими руками

Фундамент шведская плита – это монолитная плита мелкого заглубления, которая занимает всю площадь основания дома и утеплена по периметру. К ней напрямую подсоединяют систему теплого пола, которая считается самой эффективной в сфере обогрева частного строительства.

Схематическое изображение фундамента шведская плита в разрезе

Она эффективна на всех грунтах, при любом залегании грунтовых вод, может обустраиваться собственными руками.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Преимущества и недостатки шведской плиты

Как показывают отзывы, фундамент такого типа имеет свои положительные и отрицательные стороны. Среди преимуществ конструкции выделяют следующие:

• быстрота обустройства плиты. На ее изготовление в среднем уходит до двух недель;
• поверхность конструкции получается идеально ровной, поэтому может служить полом первого этажа, не нуждающимся в дополнительном выравнивании;
• снижается уровень теплопотери дома, благодаря наличию утепления по всему периметру плиты;
• находящийся в толще конструкции утеплитель «обрезает» мостики холода, что также улучшает показатели защиты помещения от холода;
• в фундаменте можно прокладывать коммуникации, что улучшает эстетический вид постройки;
• прогрев грунта под плитой устраняет проблемы, которые провоцирует возможность пучения грунта в зимнее время;
• для работы с фундаментом не нужна никакая другая техника, кроме бетономешалки.

Устройство фундамента шведская плита

УШП фундамент также демонстрирует минусы, среди которых:

• невозможность сооружения конструкции на чрезмерно пучинистых грунтах;
• невозможность сэкономить на возведении дома, так как плита ушп достаточно затратная;
• технология не рассчитана на многоэтажные здания из тяжелых материалов: кирпича и камня.

Несмотря на большую стоимость шведской плиты по сравнению с обычной монолитной конструкцией, устройство такого типа позволяет сэкономить на отоплении жилья. Сравнительный расчет показывает, что технология окупается за десять лет эксплуатации дома.

к оглавлению ↑

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.

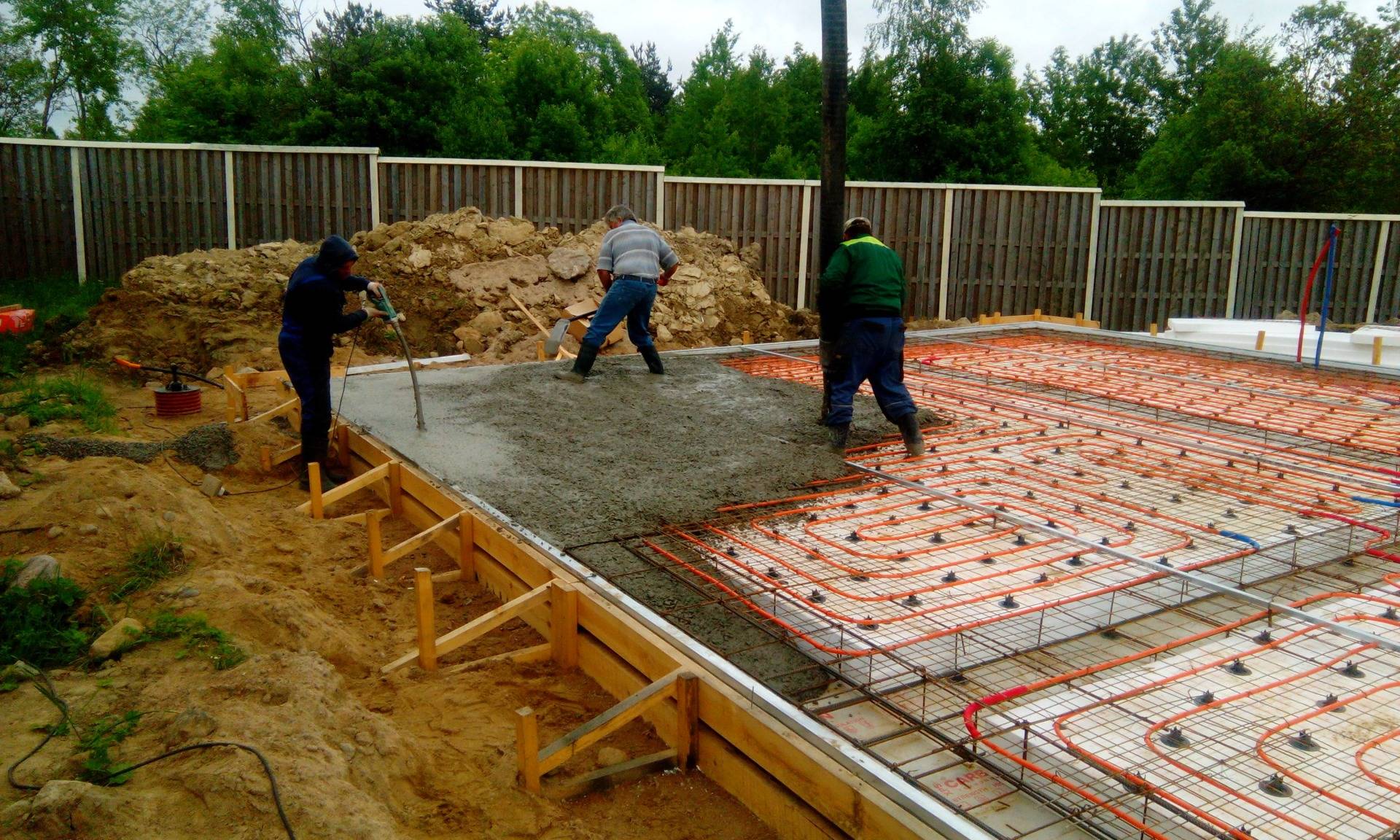

8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

к оглавлению ↑

Устройство фундамента шведская плита (видео)

к оглавлению ↑

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку. Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением.

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой. Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию.

Читайте также: как и чем выполнить утепление фундамента снаружи?

к оглавлению ↑

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

к оглавлению ↑

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Фундаменты из УШП: сфера применения и устройство

Утепленная шведская плита или УШП – один из современных видов фундаментного основания, которое заглубляется в грунт на небольшую глубину, и используется на грунтах различных типов, в том числе сложных. Структура УШП состоит из нескольких слоев – системы дренажа, водоснабжения и водоотведения, утеплителя и систем подогрева пола.

При необходимости, мы можем предложить нашим заказчикам УШП в качестве основания для СИП дома.

Где применяется УШП

УШП является универсальным вариантом, так как может использоваться на разнообразных грунтах – песчаных, рыхлых песчаных, глинистых, суглинистых. Однако, стоит помнить, что такой тип фундамента не рекомендуется использовать на илистых, заторфованных и почвенно-растительных грунтах.

Чаше всего шведская плита используется при строительстве:

• домов по СИП технологии;
• коттеджей из клееного бруса;
• строений из кирпича;
• коттеджей из газобетона.

Технология находит широкое применение при строительстве домов небольшой массы и высотой не более трех этажей.

Как устроена УШП и из чего она состоит

Традиционное устройство универсальной шведской плиты подразумевает обустройство нескольких «слоев», каждый из которых отвечает за определенный параметр УШП. Технологией предусмотрено использование:

1. покрытия для пола;
2. системы теплого пола – водяные или электрические;
3. бетонного основания;
4. арматурного каркаса;
5. утеплительного слоя из экструдированного полистирола;
6. цоколя, утепленного экструдированным полистиролом;
7. песчаной подушки;
8. геотекстиля;
9. утепленной экструдированным полистиролом отмостки;
10. системы дренажа.

Основные этапы обустройства УШП

Для того чтобы универсальная шведская плита служила не один десяток лет, важно соблюдение определенной последовательности выполнения работ:

• подготовка грунтового основания и монтаж системы коммуникаций;
• обустройство слоя теплоизоляции и монтаж арматурного каркаса;
• монтаж теплых полов;
• заливка полученной конструкции бетонной смесью.

Стоит сказать, что УШП – пол, который полностью готов к чистовым отделочным работам. Такой тип фундамента может использоваться в местах, где грунт подвижен. При обустройстве УШП важно максимально точно соблюдать расчеты и помнить, что замена или ремонт коммуникаций будет достаточно проблематичным процессом.

Почему стоит заказать установку УШП именно у нас

Компания ЛИДЕР знает все нюансы строительства домов из СИП-панелей, поэтому спроектирует и реализует фундамент УШП согласно всем требованиям и особенностям технологии:

1. все процессы монтажа УШП в нашей компании полностью отлажены;
2. в работе используются только материалы высокого качества;
3. работают только профессионалы;
4. строго соблюдаем оговоренные и указанные в договоре сроки.

Ответы на часто задаваемые вопросы

— На каких грунтах можно использовать УШП?

— Фундамент такого типа может использоваться на любых грунтах, кроме песчаных склонов и речных русел.

— Что надо подготовить для обустройства УШП?

— Важно иметь план участка, на котором произведены инженерные изыскания, а также проект дома для проведения точных расчетов.

— Дома какого типа можно устанавливать на фундамент УШП? Какие размеры может иметь дом с используемым УШП фундаментом?

— УШП – это плитный фундамент, который может использоваться для всех типов строений, независимо от технологии строительства и веса. Ограничений по размерам плиты практически нет, так как подбирается соответствующая марка бетона и разрабатывается более жесткий арматурный каркас. Но для каждого конкретного случая требуется проведение профессионального расчета.

— Насколько отличается стоимость монтажа УШП относительно обычного плитного или ленточного фундамента?

— Сравнивать УШП с другими типами фундаментов нельзя, так как она выполняет не только функцию опоры, но и множество других, поэтому расчет цены монтажа производится по совершенно иному алгоритму.

— О чем надо знать при закладке фундамента УШП?

— Важно при прокладке системы коммуникаций (водоснабжение, водоотведение, электропроводка, отопление) четко придерживаться проекта и строительных нормативов.

— Можно ли производить обустройство УШП зимой?

— Фундамент на основе УШП может производиться при минусовых температурах, если соблюдаются мероприятия по защите бетонной смеси от замерзания.

Устройство фундамента типа утепленная шведская плита: инструкция

Введение

Фундамент Утепленная шведская плита (УШП) представляет собой систему утепленной монолитной фундаментной плиты и сети коммуникаций: дренажную, канализационную, отопительную системы.

Объединение всех систем в один комплекс позволяет получить надежное, энергоэффективное, экономичное решение, сразу подготовленное под укладку финишного напольного покрытия.

1) Анализ грунта

Первым этапом необходимо проверить целесообразность возведения фундамента на имеющемся участке. Ведь УШП существенно экономит деньги, но только если строится на подходящем грунте.

Производится забор керна и определение глубины слоя чернозема. Если глубина плодородного слоя не превышает метра, то возводить подобный фундамент имеет смысл, так как технология предполагает замещение пучнистого слоя почвы на песок или гравий, а при больших глубинах данная процедура влетит в копеечку.

2) Подготовка проектной документации и смет

Без проекта любое строительство черевато дорогостоящими проблемами, а цена самого проекта составляет лишь маленькую долю в общей стоимости строительство, так что экономить на данном пункте не слишком разумно. Благодаря просчету смет Вы сможете реально представить, во что обойдется данный фундамент и сможете ли вы его себе позволить.

3) Рытье котлована

В большинстве случаев, для этого используют тракторную технику. Сперва на участке размечаются будущие габариты постройки. Не стоит забывать отложить дополнительные 10 см в каждом направлении на слой утеплителя фундамента. Далее необходимо прибавить ширину утепленной отмостки (от 50 до 100 см) и отметить границу с помощью тонкого слоя песка, хорошо видимого оператору экскаватора на фоне черного грунта. Глубина котлована рассчитывается в проекте на основе данных разведочного бурения, но не менее 30 см.

4) Устройство дренажной системы

Для исключения скопления воды под фундаментом по периметру котлована прокапывается углубление в 10 см, в которое укладывается дренажная труба, оборачиваемая геотекстилем и отсыпается щебень. Перфорированная гофрированная труба, расположенная под наклоном, обеспечит осушения необходимого нам пространства путем отвод грунтовых вод в дренажный колодец. Геотекстиль позволяет избежать заилевания дренажной системы.

Многие советуют использовать геотекстиль по всей площади дна котлована. Разумность этого ставится под сомнение. Опыт показывает, что при использовании исключительно песчаной подушки под фундаментом совместно с некторыми моделями геотекстиля, образовывается водонепроницаемый бассейн, которые накапливает влагу и не выпускает из себя. Так что данная ткань не только бесполезна, но и может вызвать большие проблемы в дальнейшем.

5) Устройство подушки

В котлован вместо грунта укладывается песок или щебень. Я рекомендую использовать послойную структуру: на самое дно котлована укладывается крупный щебень фракции 40-70. Поверх него по насыпается и ровняется по уровню более мелкий щебень фракции 20-40, который частично проникает в слой с более крупным щебнем и «расклинивает» его. Последним тонким слоем укладывается песок – для получения максимально ровной подушки.

Процесс укладки перемежается с трамбовкой песка виброплитой до получения состояния «как бетон» — следов от ботинок практически не должно оставаться.

6) Укладка канализационных труб

Следующим этапом производится выимка утрамбованных слоев согласно проекту устройства системы канализации, укладка труб под регламентируемым углом наклона на необходимую глубину и обратная засыпка.

Осуществлять вибротромбование песка поверх канализационных труб строго запрещена, так как может привести к скрытым повреждениям канализационной системы.

7) Укладка утеплителя

На этапе проектирования, исходя из расчетных нагрузок на различные части фундаментной плиты, определяется необходимые показатели упругой деформации используемого утеплителя.

Можно обойтись и без расчетов, выбрав классический вариант – ЭППС 400 под стены, ЭППС 80 под плиту комнаты.

Использование более податливого утеплителя под помещениями является обязательным условием создания УШП. Смоделируем наше строение: на ребра жесткости под стенами давление будет оказываться в разы большее, чем на плиту по середине комнаты. Это приведет к разной амплитуде смятия утеплителя (а он сомнется под нагрузкой в обязательном порядке), что чревато образованием зон напряженности на месте стыка плиты и ребра жесткости и появлением трещин в фундаментной плите в последствии.

8) Создание арматурного каркаса плиты

Для УШП используется армирование двух видов: в ребра укладывается объемный каркас из четырех прутьев арматуры с диаметром 12 мм и более, соединяемый прямоугольными рамками из 8 арматуры; на плиту укладывается арматурная сетка из арматуры диаметром 8 мм.

Собранные на отдельном столе каркасы для ребер устанавливаются на пластиковые подставки для создания защитного бетонного слоя. Поверх накидывается сетка и вся арматуры связывается в единую конструкцию, создающую монолитный каркас.

9) Монтаж теплого пола

В качестве материала для теплых полов используется трубы из сшитого полиэтилена с кислородным барьером (PEX-EVOH). Диметр трубок, количество и длина контуров, шаг монтажа определяется индивидуально на стадии проектирования.

После монтажа труб и установки коллектора производится пневмо- или гидроиспытание герметичности системы.

10) Заливка бетона

Перед заливкой большое значение имеет монтаж опалубки. Используемые теплоизоляционные блоки держат нагрузку, но выдержать давление жидкого бетона они не в состоянии.

Главный пункт заливки монолитного фундамента – быстрота. А этого можно достичь только с помощью доставки бетона с завода миксерами. Нельзя допускать расстояние между машинами более 45 минут, так как бетон уже частично схватится и монолитной конструкции не выйдет.

Использование бетононасоса целесообразно при большом объеме заливки: 3 и более 5-кубовых миксеров. Для небольших фундаментов можно обойтись самодельным лотком для подачи бетона.

После заливки плиты для получения идеально ровной и гладкой поверхности используют затирку специальной затирочной машиной – «вертолетом» Ее применение позволяет избавиться от необходимости использовать самовыравнивающиеся наливные полы, когда в качестве финишного покрытия предполагается использовать ламинат. В случае керамогранита, это лишняя трата денег.

Ну все на этом. Через месяц набора бетоном крепости можно уже ставить стены будущего дома. Поздравляю!

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Что это такое?

Нет необходимости заглублять фундамент

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Равномерное распределение нагрузки на грунт не позволит какой-либо части дома осесть

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

Устройство УШП

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

1. Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
2. Геомембрана.

   Геомембрана защитит основание от воздейтсвия влаги

3. Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
4. Слой мелкозернистого песка.
5. Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
6. Щебень или гравий.
7. Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
8. Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Возводить такой фундамент можно на любом типе почвы

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

• регионы, расположенные в северной части страны;
• участки с высоким уровнем прохождения грунтовых вод;
• в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
• при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.

Что такое USB-устройство и как оно работает?

Что такое USB-устройство?

USB (универсальная последовательная шина) относится к любому устройству, которое может хранить данные во флэш-памяти со встроенным интерфейсом USB. USB-накопитель также известен как USB-ключ, USB-накопитель, USB-накопитель и другие названия. USB-накопители довольно малы по размеру, большинство из них весят менее 35 грамм. USB-соединения обозначаются определенным символом вокруг разъема и порта. Некоторые из устройств, которые можно подключить с помощью USB-соединения, включают: веб-камеры, принтеры, цифровую камеру, внешние жесткие диски, мышь, клавиатуры и сканеры.

Большинство USB-устройств можно легко подключить к компьютеру без перезагрузки. Флэш-накопители являются одними из самых популярных устройств Plug and Play, которые широко используются во всем мире. После подключения устройства к компьютеру ОС ПК автоматически определяет необходимые диски для отображения содержимого и файлов, хранящихся на диске. В отличие от кабелей Ethernet и HDMI, кабели USB имеют два типа разъемов; тип-A и тип-B. USB-устройства широко используются и поддерживаются большинством электронных устройств.

Восстановление данных на USB-флеш-накопителях

Какими бы маленькими ни были USB-накопители, они также имеют свои недостатки. После того, как вы удалите документы и файлы на них, вы не сможете восстановить их без помощи программы для восстановления данных. Disk Drill может помочь вам восстановить удаленные файлы на вашем USB-устройстве. Есть несколько случаев, которые могут вызвать потерю данных на USB-накопителе. Случайное удаление — одна из самых распространенных ошибок, которые делают большинство пользователей при использовании своих USB-устройств.

Повреждение диска или сбой диска требует принятия технических мер и действий для восстановления данных, которые были конфискованы устройством.Если у вас повреждено USB-устройство, найдите авторитетную компанию по восстановлению данных, у которой есть необходимые профессиональные инструменты и эксперты, которые могут помочь вам восстановить файлы USB-устройства.

Восстановление данных бесплатно
Ваш помощник для восстановления удаленных файлов

Как восстановить файл USB-устройства с помощью программы восстановления данных Disk Drill

1. Загрузите Disk Drill Basic или PRO версию. Disk Drill доступен на платформах ПК с Windows и Mac OS X.
2. Установите программное обеспечение на свой компьютер.
3. Подключите USB-устройство к компьютеру, чтобы начать процесс восстановления USB-устройства.
4. Запустите Disk Drill на своем ПК, прочтите приветственное руководство, в котором есть полезные советы по восстановлению данных.
5. Disk Drill отобразит все устройства, подключенные к вашему ПК. Найдите свой USB-накопитель и нажмите кнопку «Восстановить» рядом с ним.
6. Disk Drill выполнит быстрое сканирование вашего диска или устройства. Если быстрое сканирование не увенчалось успехом, Disk Drill запустит всестороннее глубокое сканирование, которое тщательно просмотрит все ваши предыдущие удаленные файлы и восстановит их.
7. После завершения процесса сканирования Disk Drill отобразит все файлы, которые можно восстановить. Сохраните все нужные файлы и выйдите из программы.
8. Если у вас возникнут проблемы с нашим приложением для восстановления файлов USB-устройства, обратитесь в нашу службу поддержки, и вам помогут.

Просмотр любого установленного / подключенного USB-устройства в вашей системе

Ошибка «USB-устройство не распознано» — Windows Server

• 08.09.2020
• 4 минуты на чтение

В этой статье

В этой статье представлены методы решения ошибки USB-устройство не распознано , которая возникает при попытке доступа к внешнему жесткому диску USB.

Симптомы

При попытке доступа к данным на внешнем жестком диске USB может появиться следующее сообщение об ошибке:

USB-устройство не распознается: одно из устройств, подключенных к этому компьютеру, неисправно, и Windows не распознает его.

Применимо к: Windows 10, версия 1709, Windows 7 Service Pack 1
Исходный номер базы знаний: 2654149

Причина

Эта проблема может быть вызвана любой из следующих ситуаций:

• Загруженный в данный момент драйвер USB стал нестабильным или поврежден.
• Ваш компьютер требует обновления для устранения проблем, которые могут конфликтовать с внешним жестким диском USB и Windows.
• Windows может отсутствовать другие важные обновления, проблемы с оборудованием или программным обеспечением.
• Возможно, ваши USB-контроллеры нестабильны или повреждены.
• Возможно, ваш внешний диск переходит в режим выборочной приостановки.
• Системной плате вашего ПК могут потребоваться обновленные драйверы.

Разрешение 1. Удалите и снова подключите внешний жесткий диск

Этот метод решает проблемы, при которых загруженный в данный момент драйвер USB стал нестабильным или поврежденным.

1. Выберите Start , введите Device Manager в поле Search .
2. Выберите Диспетчер устройств из возвращенного списка.
3. Выберите «Дисковые накопители» из списка оборудования.
4. Нажмите и удерживайте (или щелкните правой кнопкой мыши) внешний жесткий диск USB, на котором возникла проблема, и выберите «Удалить».
5. После удаления жесткого диска отсоедините кабель USB.
6. Подождите 1 минуту, а затем снова подсоедините кабель USB. Драйвер должен загрузиться автоматически.
7. Проверьте USB-накопитель в проводнике Windows.

Примечание

Подключение внешнего жесткого диска USB к концентратору USB без питания может привести к нехватке энергии для работы внешнего диска.Вместо этого подключите его прямо к компьютеру.

Если этот метод не решает вашу проблему, перейдите к решению 2.

Решение 2. Установите исправления, которые устраняют проблемы, которые могут существовать в Windows 7

Исправления в этом методе могут разрешить известный конфликт с внешним жестким диском USB и Windows.

1. Перейти к KB976972 Проблемы возникают при переносе данных через USB с компьютера под управлением Windows 7 с набором микросхем NVIDIA USB EHCI и не менее 4 ГБ ОЗУ.

2. В разделе «Информация об обновлении» выберите Загрузить пакет обновления сейчас , который соответствует вашей версии Windows 7.

   1. Если вы не знаете, какую версию Windows 7 используете, нажмите кнопку Пуск , нажмите и удерживайте (или щелкните правой кнопкой мыши) Компьютер > Свойства .
      • Если 64-разрядная операционная система указана рядом с Типом системы, вы используете 64-разрядную версию Windows 7.
      • Если 32-разрядная операционная система указана рядом с Типом системы, вы используете 32-разрядную (x86) версию Windows 7.

3. Выбрать Продолжить . Если появится запрос на разрешение управления учетными записями пользователей, выберите Да .

4. Выбрать Загрузить > Открыть .

5. Загрузка должна начаться через 30 секунд. В противном случае выберите Начать загрузку > Открыть .

6. Следуйте инструкциям на экране, чтобы завершить загрузку и установку.

7. Перейти к KB974476 Компьютер перестает отвечать, когда устройство USB выходит из состояния выборочной приостановки USB в Windows 7.

8. Выберите Просмотр и запрос загрузки исправлений> Выбрать исправление.

9. При появлении запроса ознакомьтесь с лицензионным соглашением. Если вы согласны с условиями, выберите Я принимаю .

10. Установите флажок рядом с вашей версией Windows 7, затем введите свой адрес электронной почты в поля ниже.

11. Введите слово проверки, затем выберите Запросить исправление .

12. Проверьте свою электронную почту. Вскоре вы получите электронное письмо от Microsoft со ссылкой для загрузки исправления.Выберите ссылку и следуйте инструкциям на экране, чтобы загрузить и установить исправление.

13. Перезагрузите компьютер.

Если проблема не устранена, перейдите к решению 3.

Решение 3. Установите последние обновления Windows

Этот метод установит последние версии драйверов устройств для внешнего жесткого диска USB.

1. Нажмите кнопку Пуск , введите Центр обновления Windows в поле Поиск , а затем выберите Центр обновления Windows на панели результатов.
2. Выберите Проверить наличие обновлений . После завершения сканирования выберите Просмотреть дополнительные обновления .
3. Установите флажок рядом с обновлениями, затем выберите Установить обновления .
4. При появлении запроса просмотрите лицензионное соглашение и выберите Я принимаю .
5. Следуйте инструкциям на экране, чтобы загрузить и установить обновления.
6. Если будет предложено, перезагрузите компьютер.

Если проблема не исчезла, перейдите к решению 4.

Разрешение 4 — Переустановите контроллеры USB

Этот метод устраняет действия, при которых загруженный в данный момент драйвер USB стал нестабильным или поврежденным.

1. Выберите Start , затем введите диспетчер устройств в поле Search , а затем выберите Device Manager .
2. Разверните Контроллеры универсальной последовательной шины. Нажмите и удерживайте (или щелкните правой кнопкой мыши) устройство и выберите «Удалить». Повторите для каждого устройства.
3. По завершении перезагрузите компьютер.Ваши контроллеры USB установятся автоматически.

Если проблема не исчезла, перейдите к решению 5.

Разрешение 5 — Отключить настройку выборочной приостановки USB

Этот метод предотвращает отключение внешнего USB-накопителя.

1. Нажмите кнопку Start , введите power plan в поле Search , а затем выберите Choose a power plan .
2. Рядом с текущим выбранным планом выберите Изменить настройки плана .
3. Выбрать Изменить дополнительные параметры питания .
4. Установите флажок, чтобы развернуть Настройки USB > Настройки выборочной приостановки USB .
5. Выберите Подключено , выберите раскрывающееся меню, а затем выберите отключено .
6. Если вы используете ноутбук, выберите Батарея , выберите раскрывающееся меню, а затем выберите отключено .
7. Выбрать Применить > ОК .

Если это не решит проблему, перейдите к решению 6.

Разрешение 6 — Установите на материнскую плату последние драйверы набора микросхем

Этот метод обновляет драйверы набора микросхем материнской платы, поэтому компьютер распознает внешний жесткий диск USB.

1. Просмотрите документацию к вашему компьютеру, в которой должно быть указано название производителя материнской платы.
2. Посетите веб-сайт поддержки производителя вашего компьютера. Список сайтов поддержки производителей компьютеров см. В разделе «Контактная информация производителей компьютеров».
3. Перейдите на их веб-сайт, чтобы найти подходящие драйверы для вашей материнской платы.За помощью обращайтесь к производителю компьютера.

Если проблема все еще существует, мы рекомендуем обратиться в службу поддержки продуктов Microsoft.

Дополнительная информация

Для получения дополнительной информации см. Центр обновления Windows.

Преодоление «USB-устройство не распознается» в Windows

Многие из нас в прошлом сталкивались с сообщением «USB-устройство не распознано» на домашних или рабочих компьютерах и верят или нет, что на самом деле это самый популярный запрос, связанный с USB, в Google.Хотя многие из нас могут поддаться этой проблеме, на самом деле ее довольно легко решить.

Как и следовало ожидать, команда Flashbay кое-что знает о USB-флеш-накопителях, будь то USB-браслет, USB-шнур, USB-визитка или USB-ключ, нас никогда не встретят без доступа к нашим важным данным. . За прошедшие годы мы разработали несколько проверенных и проверенных методов решения проблемы «USB-устройство не распознано», и мы хотели бы поделиться ими с вами.

В качестве предыстории — проблема заключается в конфликте между различными USB-устройствами, которые используются на конкретном компьютере, из-за чего компьютер не может понять, какое устройство является каким.Поэтому отличный первый шаг — удалить все внешние USB-устройства и перезагрузить компьютер. После восстановления работоспособности подключите только поврежденное USB-устройство. Это должно помочь, однако, если ужасное сообщение «USB-устройство не распознано» по-прежнему появляется, значит, пора стать серьезным.

Начните с запуска «Диспетчера устройств» на ПК. Затем нажмите, чтобы развернуть параметр «Контроллеры универсальной последовательной шины». Затем вы увидите восклицательный знак внутри желтого треугольника и сообщение о том, что рассматриваемое USB-устройство не распознается, и «Ошибка сброса порта».Щелкните это сообщение правой кнопкой мыши и выберите «Удалить». Чтобы завершить этот процесс, все, что вам нужно, это еще раз перезагрузить компьютер или ноутбук и переустановить USB-устройство. Это так просто!

Описанные выше действия должны помочь, когда дело доходит до проблемы «USB-устройство не распознано». Если по какой-либо причине они этого не сделают, пора протестировать USB-устройство на другом компьютере, чтобы убедиться, что проблема связана с самим устройством. Если устройство работает на другом компьютере, то пришло время закатать рукава и начать работать с поисковыми системами, чтобы попытаться выяснить, в чем заключается основная причина проблемы на вашем компьютере, и, надеюсь, ее не будет слишком сложно определить и устранить. .

Автор: Айрес Луцарис

USB-флеш-накопители

: лучшие портативные USB-накопители / малые флэш-накопители (устройства) — Tiny Storage Drive

USB-накопители

известны под множеством наименований, включая флэш-накопители (так как наиболее распространенный размер — это размер большого пальца), переходные диски и флэш-накопители. USB-накопители в настоящее время доступны в версиях USB 2.0 и USB 3.0!

Эти небольшие диски plug-and-play являются съемными, перезаписываемыми и отлично подходят для хранения личных и профессиональных данных, поскольку многие из них являются устройствами с аппаратным шифрованием для максимальной безопасности.Флэш-накопители USB бывают разных цветов, стилей и емкостей, подходящих для всех возрастных и демографических групп — от модников до технофилов!

Если вы пытаетесь решить, какой тип USB-накопителя лучше всего подходит для ваших нужд, следует учитывать следующее:

• Какая емкость мне нужна?
• Какой размер лучше всего подойдет для моего образа жизни?
• Нужен ли мне накопитель с предварительно загруженным программным обеспечением?

Какая мощность мне нужна?
От емкости чаще всего зависит стоимость USB-накопителя.Наиболее распространенные размеры, представленные на рынке сегодня, варьируются от 4 до 64 ГБ, при этом более крупные размеры появляются на рынке каждый день! Если вы планируете использовать USB-накопитель для перемещения файлов с одного компьютера на другой, а файлы довольно маленькие, например документы или изображения с низким разрешением, начните с меньшего объема. Если вы планируете перемещать или хранить большие документы, включая графику, видео, игры или другие мультимедийные файлы, чем больше размер, тем лучше. В общем, лучше всего получить максимальную емкость в пределах вашего ценового диапазона.

Какой размер лучше всего подойдет для моего образа жизни?
Флэш-накопители USB бывают разных размеров: самый маленький (например, USB-накопитель Verbatim Store ‘n’ Stay) имеет размер копейки, а самый большой — размером с ваш большой палец. Почти на всех USB-накопителях есть крючки, поэтому их можно закрепить на брелке или шнурке. Для детей, вероятно, лучший выбор — накопитель большего размера, чтобы они не потеряли свой USB-накопитель в школе или на дне рюкзака. Для взрослых прикрепление к брелку крошечного или маленького прыжкового диска гарантирует, что у вас всегда будет диск в пути.

Нужен ли мне накопитель с предварительно загруженным программным обеспечением?
Некоторые флэш-накопители USB 2.0 поставляются с предустановленным программным обеспечением. Другие — это просто диск без каких-либо наворотов — вы просто перетаскиваете файлы. Диски с предварительно загруженным программным обеспечением часто обеспечивают повышенную безопасность файлов. Программа позволяет создавать публичные и приватные зоны с защитой паролем. Это программное обеспечение, обычно предназначенное только для ПК (хотя Verbatim предлагает программное обеспечение, созданное специально для Mac), предпочтительнее в ситуациях, когда диск часто используется совместно.Государственным учреждениям и компаниям, располагающим конфиденциальной информацией, могут потребоваться диски со специализированным программным обеспечением для шифрования.

Если вам нужен базовый накопитель емкостью до 64 ГБ, модный или модный накопитель, прочный портативный накопитель в форм-факторе или накопитель с улучшенными функциями безопасности, у Verbatim есть продукт для вас!

USB не распознается | USB-устройство не распознано

Почему мой порт USB не работает?

Существует несколько проблем, которые могут вызвать ошибку «USB-устройство не распознано».Большинство этих проблем связано с драйверами устройств на вашем компьютере. Существует несколько способов диагностики и исправления ошибок USB-устройств в Windows 10. Многие из этих методов также могут помочь с другими сообщениями об ошибках USB-устройств, такими как Windows Error Code 43. Скачок напряжения также может повредить ваши USB-порты и помешать работе устройств. должным образом.

Ваш компьютер не распознает USB-накопитель?

Что делать, если USB-устройство не отображается

Ошибка «USB-устройство не распознано» обычно возникает из-за кратковременного сбоя в драйверах оборудования для вашего устройства.И это может произойти с любым устройством, которое подключается к вашему компьютеру через USB-порт или адаптер: клавиатуру, мышь, USB-динамики или наушники и т. Д., Например, в дополнение к USB-накопителю или внешнему жесткому диску.

Что такое драйвер устройства?

Windows остановила это устройство, потому что оно сообщило о проблемах. (Код 43)

Драйвер устройства — это просто небольшая часть программного обеспечения на вашем компьютере, которая помогает вашей операционной системе взаимодействовать с другим устройством, таким как мышь, клавиатура, USB-накопитель или внешний жесткий диск и т. Д.Некоторые драйверы также разработаны, чтобы помочь программному обеспечению взаимодействовать с другим программным обеспечением на вашем компьютере. Эти драйверы могут устареть после обновления ОС или просто испортиться. Многие устройства автоматически обновляют свои драйверы, когда производители создают новое программное обеспечение драйверов, но иногда эти обновления не работают. Сбой или кратковременный сбой могут привести к тому, что драйвер ненадолго перестанет поддерживать связь между устройством и вашим компьютером, что приведет к ошибкам USB Device Not Recognized. Проблемы с драйверами также могут вызывать проблемы с устройствами и другими периферийными устройствами без них и т. Д.

Четыре метода решения проблемы при неисправности USB-устройства:

Метод 1:

Перезагрузите компьютер

Один из самых простых способов решить любую проблему с компьютером (особенно в Windows) — выключить компьютер и снова включить его. Это исправление является первым планом атаки, который делают почти все, когда сталкиваются с компьютерной проблемой, и, к счастью, оно срабатывает довольно часто. Просто выключите компьютер, отключите компьютер от сети, чтобы полностью выключить материнскую плату, перезагрузите драйверы оборудования и снова включите компьютер.

Метод 2:

Попробуйте другой USB-кабель

Часто эта ошибка может быть вызвана ухудшением качества кабеля USB, соединяющего устройство с ПК. Заменить кабель. Если ничего не изменится, проблема может заключаться в драйверах для вашего устройства или в обычном USB-концентраторе вашего компьютера.

Метод 3:

Обновите драйверы устройства

Ошибка «USB-устройство не распознано» может произойти из-за проблемы совместимости между вашим компьютером и драйверами для затронутого устройства.Зайдите в «Диспетчер устройств» в настройках, щелкните правой кнопкой мыши неисправное устройство и посмотрите его свойства. На вкладке «Драйверы» нажмите «Обновить драйвер».

Метод 4:

Устранение неполадок USB-концентратора

Возможно, вам придется обновить драйверы для универсального USB-концентратора в диспетчере устройств, чтобы ваши устройства снова заработали. Проблема также может заключаться во внешнем USB-концентраторе, если вы его используете. Попробуйте отключить от него затронутые устройства и подключить их напрямую к USB-портам вашего компьютера.

Нужно ли извлекать флешку?

Отключение USB-устройства, будь то флэш-накопитель USB или внешний диск, без его правильного извлечения может привести к повреждению загрузочного сектора. Обычно отключение USB-устройства без его извлечения из панели задач Windows не причинит вреда. Но если вы недавно записали данные на устройство или если вы отключите устройство во время записи данных, вы можете повредить его. Это повреждение может даже повредить загрузочный сектор и сделать невозможным доступ к вашим данным! Хотя такое случается редко, всегда лучше перестраховаться.

Предупреждающие знаки о неисправности носителя информации

Иногда эти сообщения об ошибках могут быть симптомом более серьезной проблемы. Если вы устранили проблему с драйвером, но по-прежнему не можете подключиться к устройству, это признак повреждения самого устройства, а не просто проблема с его драйверами. Возможно, у вас поврежден загрузочный том на жестком диске USB или флэш-накопителе. С устройством может быть даже физическая проблема, такая как сломанный USB-штекер или порт или, что еще хуже, повреждение внутреннего носителя данных, препятствующее доступу к устройству.Вы узнаете, если у вас больше обычного сообщения об ошибке «USB-устройство не распознано», если вы заметите следующее:

В этих случаях вы имеете дело с отказом жесткого диска. Если вы заметили какие-либо симптомы отказа жесткого диска, немедленно прекратите устранение неполадок и обратитесь в лабораторию восстановления данных. Продолжая запускать жесткий диск, вы рискуете еще больше повредить его. Это повреждение может затруднить извлечение важных файлов даже специалистам по восстановлению данных.

Что делать, если вы не можете сделать это самостоятельно

К кому вы можете обратиться, если не можете самостоятельно решить проблему с USB-устройством? Если у вас есть внешний жесткий диск или флэш-накопитель USB, который выходит из строя при каждом подключении, даже если вы подключаете его к другому компьютеру, вам, вероятно, придется заменить жесткий диск или флэш-накопитель, потому что они вышли из строя.Но есть одну вещь, которую нельзя заменить: документы и файлы, которые вы храните на внешнем диске!

«USB-устройство не распознано: одно из USB-устройств, подключенных к этому компьютеру, неисправно, и Windows не распознает его. Чтобы получить помощь в решении этой проблемы, щелкните это сообщение ».

Внешние устройства, такие как жесткие диски и флэш-накопители USB, обычно служат домом для семейных фотографий и видео, массивных музыкальных коллекций, важных творческих проектов, документов для школы и бизнеса и многого другого.К сожалению, мы все слишком легко забываем, что рано или поздно эти устройства обязательно выйдут из строя.

Сломанный USB-накопитель требует внимательного отношения со стороны инженеров-электриков. Эти устройства могут легко получить повреждения, если с ними обращаться слишком грубо, или если они подключены к сети, их толкают и толкают. Внешние жесткие диски также могут очень легко выйти из строя из-за физических травм, таких как падение или удар другим предметом, поскольку у них так много чувствительных движущихся частей .

Вот и мы.Свяжитесь с Gillware сегодня, чтобы связаться с одним из наших консультантов по восстановлению.

Профилактические меры: как сохранить USB-устройства хранения данных

Все жесткие диски, твердотельные накопители и флэш-накопители рано или поздно выходят из строя, и это просто факт жизни. Но, соблюдая осторожность, вы можете продлить срок службы USB-накопителя или внешнего жесткого диска.

Почему стоит выбрать Gillware для услуг по восстановлению в лаборатории?

Если у вас есть неисправное USB-устройство, вам может потребоваться профессиональная помощь для его устранения.Проблема с носителями информации, такими как вращающиеся пластины жесткого диска или микросхема флэш-памяти NAND USB-накопителя или микросхема контроллера, может быть решена только очень хорошо обученными специалистами.

Как бы пугающе это ни звучало, проблемы с такой серьезностью редко решаются хорошо с помощью широко доступного программного обеспечения для восстановления данных. Вам нужен инженер-электрик, чтобы отремонтировать сломанную флешку. Вам нужны инженеры-механики со специализированным обучением ремонту жестких дисков, чтобы восстановить данные со сломанного жесткого диска.

В профессиональной компании по восстановлению данных вы можете найти и то, и другое. Gillware Data Recovery предоставляет услуги по восстановлению данных, которые являются безопасными, профессиональными и недорогими с 2004 года. Мы предлагаем:

Бесплатная доставка для клиентов в континентальной части США

Бесплатная оценка неисправных носителей

Твердые, прозрачные котировки при оценке

Гарантия «нет данных — бесплатно»

Мы взимаем плату за работу по восстановлению данных только после того, как мы успешно восстановили ваши данные.Узнайте больше о нашем процессе восстановления данных. Просто отправьте заявку онлайн, чтобы получить мгновенную оценку и узнать, как отправить свой диск в нашу лабораторию. Мы сделаем так, чтобы вы воссоединились со своими фотографиями, видео, музыкой и документами, прежде чем вы это узнаете!

Коммутатор USB

:: IOGEAR

Коммутатор USB позволяет двум или более компьютерам легко совместно использовать периферийное USB-устройство, такое как внешние жесткие диски, принтеры и сканеры. Переключатель USB экономит ваши деньги и место на дополнительных USB-устройствах.С другой стороны, это избавляет от необходимости отключать периферийное USB-устройство от одного компьютера, а затем подключать его к другому. Используя USB-переключатель, вам не нужно настраивать сложную сеть только для совместного использования USB-устройства. Просто нажмите кнопку на переключателе USB, и устройство USB мгновенно станет доступным для обслуживания любого подключенного к нему компьютера. Установка программного обеспечения не требуется.

Некоторые USB-коммутаторы также поддерживают функцию автопереключения при использовании с USB-принтером или функцией печати на многофункциональном принтере.Если программное обеспечение коммутатора установлено на подключенных компьютерах, вы просто отправляете задание на печать, и коммутатор автоматически выполнит замену за вас. Это может быть удобно, если переключатель USB находится за столом или в труднодоступном месте.

Коммутатор

IOGEAR 2×4 USB 3.0 Peripheral Sharing Switch обеспечивает удобный способ совместного использования четырех USB-устройств между двумя разными компьютерами.Простое нажатие кнопки изменяет подключение четырех USB-устройств, таких как клавиатура, мышь, принтер, переносные жесткие диски и т. Д., С одного компьютера на другой.

Коммутатор

IOGEAR 4×4 USB 3.0 Peripheral Sharing Switch обеспечивает удобное средство для совместного использования четырех USB-устройств между четырьмя разными компьютерами. Простое нажатие кнопки изменяет подключение четырех USB-устройств, таких как клавиатура, мышь, принтер, переносные жесткие диски и т. Д.с одного компьютера на другой.

Коммутатор IOGEAR 2×4 USB — это переключатель общего доступа к периферийным устройствам USB 2.0, который позволяет двум компьютерам совместно использовать до четырех USB-устройств, таких как клавиатура, мышь, принтер, портативный жесткий диск и т.
