Теплоотдача радиаторов отопления – сравнение и расчет мощности

Реальная теплоотдача радиаторов отопления различных типов часто обсуждается на строительных форумах. Участники спорят, какие батареи лучше по тепловым характеристикам – чугунные, алюминиевые или стальные панели. Чтобы прояснить данный вопрос, предлагается выполнить расчет мощности разных отопительных приборов и провести сравнение радиаторов по теплоотдаче.

 Как правильно рассчитывается реальная теплоотдача батарей

Первым делом изучите технический паспорт батареи. В нем вы точно найдете интересующие параметры — тепловую мощность одной секции либо целого панельного радиатора определенного типоразмера. Не спешите восхищаться отличными показателями алюминиевых или биметаллических обогревателей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Ошибочное суждение: мощность алюминиевых радиаторов самая высокая, ведь теплоотдача меди и алюминия – самая лучшая среди металлов. Теплопроводность алюминия действительно высока, но процесс теплообмена зависит от многих факторов. Нюанс второй: отопительные приборы делают из силумина – алюминиевого сплава с кремнием, чьи показатели заметно ниже.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Справка. В документации изделий от различных фирм параметр Δt может обозначаться по-разному: dt, DT, а иногда просто пишется «при разнице температур 70 °С».

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

  • tподачи = 184/2 + 10 = 102 °С;
  • tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Порядок расчета теплоотдачи

Итак, реальная мощность батареи отопления гораздо меньше заявленной, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к паспортному значению тепловой мощности обогревателя. Ниже представлена таблица коэффициентов, на которые умножается заявленная теплоотдача радиатора в зависимости от настоящей величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

  1. Определить, какая должна быть температура в доме и воды в системе.
  2. Подставить эти значения в формулу и рассчитать свой температурный напор Δt.
  3. Найти в таблице коэффициент, соответствующий найденному DT.
  4. Умножить на него паспортную величину теплоотдачи батареи.
  5. Подсчитать число секций либо целых отопительных приборов для обогрева комнаты.

В приведенном примере тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. На обогрев помещения площадью 10 м² пойдет приблизительно 1000 Вт теплоты или 1000/96 = 10.4 ≈ 11 секций (округление делаем в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что фирмы–производители дают мощность радиатора для других условий, например, при Δt = 50 °С. Тогда пользоваться коэффициентами нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Справка. Многие производители указывают значения теплоотдачи при таких условиях эксплуатации: tподачи = 90 °С, tобратки = 70 °С, tвоздуха = 20 °С, что как раз соответствует Δt = 50 °С.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.

Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Мощностные характеристики алюминиевых и биметаллических обогревателей мало отличаются, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.

В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

  1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
  2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
  3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже упоминалось выше. Но чтобы сравнение радиаторов отопления выглядело объективным, кроме теплоотдачи следует учесть и другие важные параметры:

  • рабочее и максимальное давление теплоносителя;
  • количество вмещаемой воды;
  • масса.

Ограничение по рабочему давлению определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота подъема воды сетевыми насосами может достигать сотни метров. Параметр не играет роли для частных домов, где давление в системе невысокое, максимум 3 Бар.

Сравнение по вместительности радиаторов может дать представление об общем количестве воды в сети, которое придется нагревать. Ну а масса изделия важна при выборе места установки и способа крепления батареи.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Заключение

Если провести сравнение изделий широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические выигрывают по рабочему давлению, но стоят дороже, покупать их не всегда целесообразно. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей. Если не учитывать цену советских чугунных «гармошек» МС140, то ретро радиаторы – самые дорогие из всех существующих.

Теплоотдача радиаторов отопления – таблица и сравнение моделей

Когда проводится проектирование системы отопления дома, проектировщики в первую очередь стараются определить, какое количество тепла необходимо будет использовать, чтобы в доме создались комфортные условия проживания. От чего это зависит? В первую очередь от такого показателя, как теплоотдача радиаторов отопления (таблица будет указана ниже).

Итак, что такое теплоотдача отопительной батареи? Это критерий тепловой энергии, которая выделяется за определенный промежуток времени. Измеряется она в Вт/м*К, некоторые производители в паспорте указывают другую единицу измерения — кал/час. По сути, это одно и то же. Чтобы перевести одну в другую, придется воспользоваться соотношением: 1,0 Вт/м*К= 859,8452279 кал/ч.

Что влияет на коэффициент теплоотдачи

  • Температура теплоносителя.
  • Материал, из которого изготавливаются отопительные батареи.
  • Правильно проведенный монтаж.
  • Установочные размеры прибора.
  • Размеры самого радиатора.
  • Тип подключения.
  • Конструкция. К примеру, количество конвекционных ребер в панельных стальных радиаторах.

С температурой теплоносителя все понятно, чем она выше, тем больше тепла прибор отдает. Со вторым критерием тоже более или менее понятно. Приведем таблицу, где можно ознакомиться, какой материал и сколько отдает тепла.

Материал для батареи отопленияТеплоотдача (Вт/м*К)
Чугун52
Сталь65
Алюминий230
Биметалл380

Скажем прямо, это показательное сравнение говорит о многом, из него можно сделать вывод, что, к примеру, алюминий имеет теплоотдачу практически в четыре разы выше, чем чугун. Это дает возможность снижать температуру теплоносителя, если используются алюминиевые батареи. А это приводит к экономии топлива. Но на практике получается все по-другому, ведь сами радиаторы изготавливаются по разным формам и конструкциям, к тому же модельный ряд их настолько огромен, что говорить о точных цифрах здесь не приходится.

Теплоотдача в зависимости от температуры теплоносителя

Для примера можно привести вот такой разброс степени отдачи тепла у алюминиевых и чугунных радиаторов:

  • Алюминиевые – 170-210.
  • Чугунные – 100-130.

Во-первых, сравнительная степень резко упала. Во-вторых, диапазон разброса самого показателя достаточно большой. Почему так получается? В первую очередь из-за того, что производители используют различные формы и толщину стенки отопительного прибора. А так как модельный ряд достаточно широк, отсюда и пределы теплоотдачи с сильным разбегом показателей.

Давайте рассмотрим несколько позиций (моделей), объединенных в одну таблицу, где будут указаны марки радиаторов и их показатели теплоотдачи. Это таблица не сравнительная, просто нам хочется показать, как меняется тепловая отдача прибора в зависимости от его конструкционных отличий.

МодельТеплоотдача
Чугунный М-140-АО175
М-140155
М-90130
РД-90137
Алюминиевый RIfar Alum183
Биметаллический РИФАР Base204
РИФАР Alp171
Алюминиевый RoyalTermo Optimal195
RoyalTermo Evolution205
Биметаллический RoyalTermo BiLiner171
RoyalTermo Twin181
RoyalTermo Style Plus185

Как видите, теплоотдача радиаторов отопления во многом зависит от модельных отличий. И таких примеров можно приводить огромное количество. Необходимо обратить ваше внимание на один очень важный нюанс – некоторые производители в паспорте изделия указывают теплоотдачу не одной секции, а нескольких. Но в документе все это прописывается. Здесь важно быть внимательным и не совершить ошибку при проведении расчета.

Тип подключения

Хотелось бы подробнее остановиться на этом критерии. Дело все в том, что теплоноситель, проходя по внутреннему объему батареи, заполняет его неравномерно. И когда дело касается теплоотдачи, то эта самая неравномерность очень сильно влияет на степень данного показателя. Начнем с того, что существует три основных типа подключения.

  1. Боковое. Чаще всего используется в городских квартирах.
  2. Диагональное.
  3. Нижнее.

Если рассматривать все три типа, то выделим второй (диагональное), как основу нашего разбора. То есть, все специалисты считают, что именно данная схема может быть взята за такой коэффициент, как 100%. И это на самом деле так и есть, ведь теплоноситель по этой схеме проходит от верхнего патрубка, спускаясь вниз к нижнему патрубку, установленного с противоположной стороны прибора. Получается так, что горячая вода движется по диагонали, равномерно распределяясь по всему внутреннему объему.

Теплоотдача в зависимости от модели прибора

Боковое подключение в данном случае имеет один недостаток. Теплоноситель заполняет радиатор, но при этом последние секции охватываются плохо. Вот почему теплопотери в этом случае могут быть до 7%.

И нижняя схема подключения. Скажем прямо, не совсем эффективная, теплопотери могут составлять до 20%. Но оба варианта (боковой и нижний) будут работать эффективно, если использовать их в системах с принудительной циркуляцией теплоносителя. Даже небольшое давление будет создавать напор, которого хватит, чтобы довести воду до каждой секции.

Правильная установка

Не все обыватели понимают, что отопительный радиатор должен быть правильно установлен. Существуют определенные позиции, которые могут влиять на теплоотдачу. И эти позиции в некоторых случаях должны выполняться жестко.

К примеру, горизонтальная посадка прибора. Это немаловажный фактор, именно от него зависит, как будет двигаться теплоноситель внутри, будут ли образовываться воздушные карманы или нет.

Поэтому совет тем, кто решается установить батареи отопления своими руками – никаких перекосов или смещений, старайтесь использовать необходимые измерительные и контролирующие инструменты (уровень, отвес). Нельзя допустить, чтобы батареи в разных комнатах устанавливались не на одном уровне, это очень важно.

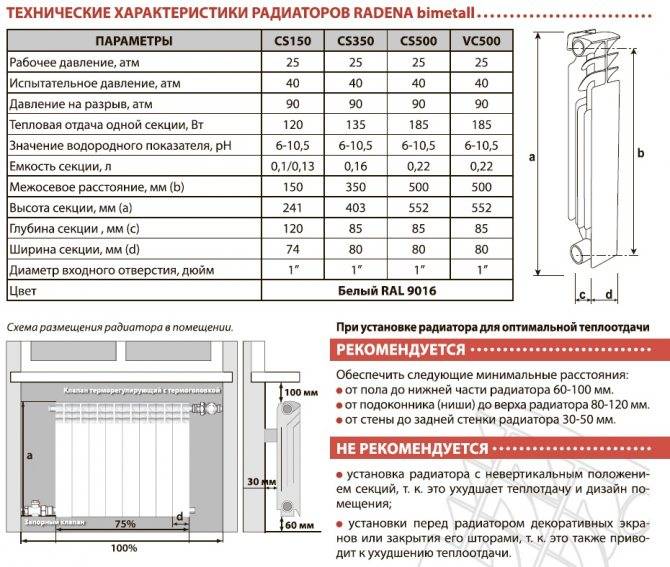

И это еще не все. Многое будет зависеть от того, на каком расстояние от ограничительных поверхностей радиатор будет установлен. Вот только стандартные позиции:

  • От подоконника: 10-15 см (погрешность 3 см допустима).
  • От пола: 10-15 см (погрешность 3 см допустима).
  •  От стены: 3-5 см (погрешность 1 см).

Внимание! Если необходимо установить экраны для радиаторных батарей, то выбирайте лучшие из них!

Как может отразиться увеличение погрешности на теплоотдачу? Рассматривать все варианты нет смысла, приведем пример нескольких основных.

  • Увеличение в большую сторону погрешности расстояния между подоконником и прибором уменьшает показатель тепловой отдачи на 7-10%.
  • Уменьшение погрешности расстояния между стеной и радиатором уменьшает теплоотдачу до 5%.
  • Между полом и батарей – до 7%.

Казалось бы, какие-то сантиметры, но именно они могут снизить температурный режим внутри дома. Вроде бы снижение не такое уж и большое (5-7%), но давайте сравнивать все это с потреблением топлива. Оно на эти же проценты будет возрастать. За один день это не будет заметно, а за месяц, а за весь отопительный сезон? Сумма сразу вырастает до астрономических высот (учитывайте цены на 2020 год). Так что стоит и на это обратить особое внимание.

Радиаторы отопления. Какой лучше? — Stroim-svoi-dom.ru

Еще совсем недавно все дома обогревались при помощи привычных чугунных радиаторов отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и  биметаллические радиаторы отопления т.е. появился выбор.

Давайте рассмотрим преимущества и недостатки каждого вида, попытаемся определить какой из них лучше подходит для квартиры или загородного дома и произведем расчет радиаторов отопления.

Чугунные радиаторы отопления

Чугунные батареи устанавливались во всех типовых квартирах. Сейчас они так же пользуются спросом, правда в меньшей степени, в основном для многоквартирных домов.

Минусы.

Чугунные радиаторы отопления обладают высокой инертностью т.е. они долго разогреваются при подаче тепла и так же долго остывают. Необходимо учесть, что одна такая чугунная секция имеет объем 1,45 литров, что является минусом, особенно для загородных построек.

Существенным недостатком является то, что для таких батарей опасны гидроудары, потому что чугун сам по себе довольно хрупкий материал. Среднее значение давления, который могут выдержать чугунные батареи равняется 9 кг/см2 при температуре 1300С.

Внешний вид оставляет желать лучшего, поэтому часто их закрывают специальными экранами, для более эстетичного вида. Они требуют постоянной окраски, т.к. чугун снаружи постоянно ржавеет. Имеют большой вес и неудобны в эксплуатации.

Плюсы.

К положительным свойствам можно отнести цену и возможность наращиваний дополнительных секций.

Чугунные радиаторы стойки к коррозии, обладают высокой теплопроводностью. Одна чугунная секция выдает тепла на 160 Вт.

Алюминиевые радиаторы отопления

Алюминиевые  батареи обладают хорошей теплоотдачей, около 190 Вт и низкой инертностью т.е. способны быстро нагреваться при подаче тепла. Могут выдерживать рабочее давление около 20 атмосфер, поэтому их можно устанавливать при централизованном отоплении. Есть возможность нарастить отдельные секции, если это необходимо.

Для частного застройщика немаловажным является то, что одна алюминиевая секция имеет объем около 0,37 л, что позволяет экономить на обогреве воды или антифриза в системе отопления.

Алюминий по свойствам является мягким металлом, поэтому он чувствителен к различным твердым, мусорным частицам. В основном это актуально для домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же если вы остановили выбор на алюминиевых радиаторах отопления, то рекомендуется вместе с ними установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются процессом изготовления. Бывают литые и штампованные. Штампованные батареи не рекомендуется ставить в домах с центральным отоплением т.к. они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом из этого следуют некоторые недостатки. При соприкосновении с другими металлами на месте соединения может образоваться так называемая гальваническая пара. В этом месте происходит коррозия металла. Для этого различные части отопительной системы соединяют между собой при помощи переходников, которые не дают соприкасаться металлам напрямую, а следовательно предотвращают процесс коррозии.

Если в качестве теплоносителя вы используете антифриз, то высока вероятность появления коррозии внутри батареи т.к. он вступает в реакцию с алюминием, что снижает КПД. Поэтому такие радиаторы лучше использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагреве, вступают в реакцию с теплоносителем и со временем начинает выделяться и скапливается водород. Для того чтобы водород не задерживался в трубах, ставят специальный клапан, который потихоньку его стравливает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной окраски.

Плюсы:

  • высокий КПД;
  • элегантный дизайн;
  • выдерживает высокое давление;
  • малый вес секции.

Минусы:

  • возможная коррозия при некачественном антифризе;
  • необходимо удалять воздух при помощи клапана.

Стальные радиаторы отопления

Обладают хорошей теплоотдачей, почти такой же как у алюминиевых, и низкой тепловой инерцией, т.е. обладают высоким КПД. Очень удобны при монтаже т.к. оснащены крепежами, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Производятся стальные батареи в виде отдельных панелей, поэтому возможности нарастить отдельную секцию в отличие от алюминиевых и чугунных нет. Необходимо сразу подбирать необходимую длину.

Стальные радиаторы отопления состоят из оболочки, которая представляет из себя стальное полотно. Внутри находятся медные трубки, которые соединены между собой сетчатыми пластинами, повышающими коэффициент теплоотдачи.

Из-за своей конструкции, стальные радиаторы также называют панельными.

Плюсы:

  • безынерционный радиатора;
  • высокая теплоотдача;
  • не требуют дополнительной окраски;
  • оптимальная цена.

Минусы:

  • нет возможности нарастить отдельные секции.

По своей конструкции, панельные стальные радиаторы делятся на несколько типов. Отличие между типами состоит в количестве панелей и межпанельных пластин.

На рисунке приведен вид сверху для различных типов панельных радиаторов, на котором более наглядно видны различия.

Как вы понимаете, чем выше тип панельного радиатора, тем он более мощней. Но не все так просто. Предлагаем вам посмотереть небольшое видео на эту тему, где расказывается, на что стоит обращать внимание при выборе.

Биметаллические радиаторы отопления

Биметаллические радиаторы отопления как понятно из названия состоят из двух металлов и сочетают их лучшие свойства.

Как правило, имеют стальную середину, которая позволяет выдерживать высокое давление, а так же алюминиевую оболочку, обладающую высокой теплоотдачей.

Можно устанавливать в систему с центральным отоплением.

Такие биметаллические батарей имеют современный дизайн, быстро нагреваются и охлаждаются, обладают высоким КПД.

По внешнему виду мало чем отличаются от алюминиевых радиаторов.

Плюсы биметаллических радиаторов:

  • высокая теплоотдача;
  • выдерживает высокое давление;
  • современный дизайн;
  • большая надежность;

Недостатки:

Расчет радиаторов отопления

Для того чтобы правильно рассчитать количество необходимых секций, необходимо знать некоторые справочные данные. Эти данные показывают, какое количества тепла нужно потратить, чтобы в помещении было тепло. Все значения приводятся для площади 10 м2.

  • Для панельного дома необходимо 1,7 кВт;
  • Для кирпичного дома 1 кВт;
  • Для угловых комнат эти данные умножаем на коэффициент 1,2.

Теперь можно с легкостью рассчитать необходимое количество секции радиатора отопления.

Пример: Комната 15 м2, угловая, кирпичный дом. Делим площадь 15 м2 на расчетную площадь 10 м2 и умножаем на 1 кВт.

15м2/10м2*1кВт=1,5 кВт.

Т.к. у нас угловая комната то это значение необходимо умножить на коэффициент 1,2. Получаем что для обогрева такого помещения необходимо 1,8 кВт тепла. После чего необходимо подобрать необходимый радиатор отопления. Эти данные должны содержатся в паспорте для батарей. Приведем лишь некоторые примерные мощности для различных радиаторов.

  • чугунный — 160 Вт одна секция;
  • алюминиевый — 190 Вт одна секция;
  • стальной  — 450-5700 Вт для всей панели;
  • биметаллический — 200 Вт одна секция.

Получается, что если вы остановились на биметаллических радиаторах отопления то вам понадобится 1,8 кВт/0,2 кВт=9 секций. Возьмите еще запас в одну секцию т.к. уменьшить температуру в помещение легче, чем устанавливать дополнительную секцию.

Что залить в систему отопления

Такой вопрос возникает только у частных застройщиков, потому что только у них есть выбор. Что лучше заливать воду или антифриз, зависит от котельного и насосного оборудования, теплообменников, труб отопления и т.д.

Вода является самой дешевой и доступной жидкостью. Она используется для обогрева и в частном и многоэтажном строительстве, но она имеет ряд недостатков.

Она должна эксплуатироваться при положительных температурах. При заморозке может произойти пробой труб, котла и т.к., что приведет к выходу из строя всего отопления. Поэтому если вы отключаете обогрев дома, то придется слить всю воду из системы.

Вода, которая используется для отопления, как правило, не дистиллированная и имеет множество различных примесей. При нагревании происходит различные химические реакции, что приводит к появлению солей на внутренней поверхности труб и отопительных радиаторов. В следствии чего теряется эффективности и снижается КПД.

В отоплении где используется вода можно установить любой тип радиаторов: чугунные, алюминиевые, стальные, биметаллические.

Основным свойством антифриза является замерзание при более низких температурах по сравнению с водой. Срок службы около 10 отопительных сезонов, после чего его лучше заменить.

При таком отоплении нельзя использовать элементы содержащие цинк, т.к. он будет распадаться и оседать на внутренних стенках труб, котлов, батарей и т.д.

Еще раз напомним, что если вы используете антифриз, лучше не устанавливать алюминиевые радиаторы отопления, а вместо них приобрести стальные или биметаллические радиаторы отопления, можно конечно использовать и чугунные, но они все больше уходят в прошлое.

Таблица теплоотдачи чугунных и биметаллических радиаторов отопления

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

Таблица тепловой мощности радиаторов отопления

Вид радиатора

Теплоотдача секции, Вт

Рабочее давление, Бар

Давление опрессовки, Бар

Емкость секции, л

Масса  секции, кг

Алюминиевый с зазором между осями секций 500мм

183,0

20,0

30,0

0,27

1,45

Алюминиевый с зазором между осями секций 350мм

139,0

20,0

30,0

0,19

1,2

Биметаллический с зазором между осями секций 500мм

204,0

20,0

30,0

0,2

1,92

Биметаллический с зазором между осями секций 350мм

136,0

20,0

30,0

0,18

1,36

Чугунный с зазором между осями секций 500мм

160,0

9,0

15,0

1,45

7,12

Чугунный с зазором между осями секций 300мм

140,0

9,0

15,0

1,1

5,4

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м3, составляет:

  • для кирпичных зданий – 34 Вт;
  • для крупнопанельных зданий – 41 Вт.

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

  • T1 – температура воды у входа системы;
  • T2 – температура воды у выхода системы;
  • T3 – стандартная температура помещения;

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны. Этот коэффициент равен:

  • при -10оС и выше — 0,7;
  • при -15оС — 0,9;
  • при -20оС — 1,1;
  • при -25оС — 1,3;
  • при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

Какие радиаторы отопления лучше для частного дома

Грамотное планирование, расчеты и выбор оптимального оборудования для построения домашней системы обогрева имеет первостепенное значение как для эффективности дальнейшей ее эксплуатации, так и для вашего кошелька. Одним из основных узлов системы отопления непосредственно являются радиаторы отопления. Как раз о выборе данных устройств для домашней сети и пойдет речь в данном материале.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Что необходимо учитывать при выборе радиатора для частного дома

Одно из преимуществ частного дома – это автономная система отопления, которая рассчитывается и монтируется по индивидуальному желанию хозяина дома. На вопрос, какие радиаторы лучше для частного дома ответить проще чем при выборе радиаторов для квартиры подключенной к центральной отопительной сети микрорайона.

В отличии от центральной системы отопления городских квартир, замкнутая система частного дома имеет следующие положительные характеристики:

  • работает при малом давлении и есть возможность создания благоприятной среды эксплуатации;
  • здесь нет таких огромных гидроударов, благодаря этому диапазон выбора радиаторов предлагаемых рынком, значительно расширяется;
  • при соблюдении технических условий кислотного баланса воды, перечень выбора радиаторов достаточно обширен.

Учитывая выше названные положительные характеристики автономной домашней отопительной системы основной упор в выборе радиаторов для нее необходимо делать на максимальный коэффициент теплоотдачи и хорошее соотношение цена-качество. По большому счету для эксплуатации в замкнутой домашней системе отопления можно использовать любые радиаторы, стальные, алюминиевые, биметаллические и даже чугунные. Но некоторые моменты все же нужно учитывать, какие читайте далее.

Читайте также:

Ниже рассмотрим все возможные типы радиаторов отопления для частного дома, и определим наилучшие варианты.

Трубчатые и панельные стальные радиаторы

1. Панельные стальные радиаторы — самые бюджетные устройства. При этом они имеют хорошие характеристики теплоотдачи, достаточно компактны и неплохо вписываются в интерьер. В зависимости от типа исполнения есть выбор различных вариантов подключения, к отопительной системе дома. В частных домах с широкими оконными проемами, панельный радиатор перекрывает холодный воздушный поток и предотвращает появление сквозняков.

Панельные стальные радиаторы отопления.

Для тех, кто ищет хорошие радиаторы отопления с доступной стоимостью — это достаточно оптимальный вариант для использования в своем доме.

2. Трубчатые стальные радиаторы – по ценовой планке стоят выше панельных, а по техническим характеристикам они примерно равны, наценка в основном идет из-за более изысканного вида с претензиями на элементы дизайна. Так же трубчатые радиаторы удобно использовать для сушки вещей, что немаловажно в семьях с большим количеством детей.

Варианты дизайна трубчатых стальных радиаторов:

При выборе стального радиатора для частного дома получаем следующие преимущества:

  • Доступная стоимость в сочетании с хорошим коэффициентом КПД
  • Низкая окисляемость от недоброкачественной воды
  • Долгий срок эксплуатации
  • Удобные габариты и легкий вес

К недостаткам можно отнести следующее:

  • Не слишком гармоничный дизайн, который в первую очередь показывает, что это все же система отопления, а не элемент декора.
  • Также, невзирая на гарантии изготовителей, стальные радиаторы желательно промывать раз в 3 года, чтобы не допустить процесса зашлаковки отопительной системы дома.
  • Еще существенный недостаток стальных батарей, это необходимость постоянного наполнения, иначе появляется ржавчина, способная убить радиатор за несколько лет.

Алюминиевые радиаторы

Алюминиевый радиатор получил широкое применение для отопительных систем частного дома. Такая популярность объясняется современным дизайном и высокой тепловой мощностью. Ценовой диапазон алюминиевых радиаторов обширен, все зависит от производителя. Наиболее дешевые – это радиаторы российских изготовителей, судя по отзывам пользователей лучше брать зарубежные аналоги которые стоят немного дороже.

Алюминиевые радиаторы с различным межосевым расстоянием.

Если выбрать алюминиевый радиатор для локальной отопительной сети частного дома, то нужно соблюдать ряд достаточно важных условий по выбору и эксплуатации, которые предоставлены ниже:

  • Алюминиевый радиатор очень чувствителен к параметрам циркулирующей жидкости. Важно соблюдать нужный уровень кислотности воды, иначе алюминий может разрушиться за несколько лет.
  • Высокая тепловая мощность алюминиевых радиаторов имеет и обратную сторону. Теплый поток воздуха слишком быстро поднимается в верх и часто возникает перепад температуры, между потолком и полом. Поэтому при выборе алюминиевых радиаторов, необходимо делать точный расчет по площади помещения, иначе пол может быть холодным.

Доступная цена, неплохой дизайн и быстрая теплоотдача вот весь секрет успеха алюминиевых радиаторов. При строгом соблюдении выше описанных норм выбора и эксплуатации, они прослужат достаточно долгое время с хорошей отдачей тепла.

Биметаллические радиаторы

Верхняя точка эволюции радиаторов – это биметаллический радиатор отопления с заявленным сроком эксплуатации в 40 лет. Биметалл — это сочетание двух или больше видов металла в одном изделии. Биметаллические радиаторы внутри выполнены из стали, а снаружи покрыты алюминиевыми ребрами.

Качественные биметаллические радиаторы обязательно покрыты антикоррозийной грунтовкой не только снаружи, но и внутри. Они способны выдержать давление в 20-35 атмосфер и не требуют специальных технический условий для циркулирующей воды.

Биметаллический радиатор заключает в себе теплоотдачу алюминия и стойкость к коррозии лучших сплавов железа.

Биметаллический радиатор отопления в разрезе.

Обратная сторона – это высокая стоимость этих отопительных приборов. В продаже также имеются дешевые модели, но биметаллическое в них только название, если решили приобрести такой радиатор, то следует тщательно подойти к этому вопросу чтобы не купить подделку самого низкого качества.

Применение биметаллических радиаторов в системах отопления частного дома не совсем целесообразно из-за высокой стоимости. Да, они имеют намного большую прочность чем рассмотренные выше алюминиевые и металлические радиаторы. Но в начале материала я уже упоминал о том, что в локальной отопительной сети нет и не может быть высокого давления, как правило оно составляет 2 — 3 атмосферы, поэтому и мощных гидроударов здесь так же не может быть. Вот и выходит, что преимущества этого радиатора в виде повышенной прочности в данном случае рассматривать не целесообразно.

Чугунные радиаторы

Первые чугунные радиаторы начали использовать еще в царской России, более 100 лет тому назад. До сих пор в домах советской эпохи можно встретить чугунный радиатор с 50 летним стажем работы.

Чугунный радиатор отопления МС-140.

Если алюминиевые радиаторы быстро нагреваются и быстро остывают, то с чугунными батареями все наоборот. Остаточное число сохранения тепла у чугунного радиатора равно 30%. На остальных, рассмотренных типах радиаторов оно не превышает 15%. Что позволяет существенно снизить затраты на газ для отопления частного дома.

Стойкость к коррозии весьма высока, работоспособность чугунных батарей в старых домах, неоспоримое доказательство их стойкости и надежности.

Если есть сомнения по поводу дизайна, то современный рынок может похвастаться изысканными декоративными решениями, способными украсить интерьер любого дома или квартиры:

Стоимость чугунных радиаторов выше, чем у их алюминиевых и стальных собратьев, но гораздо ниже биметаллических приборов отопления.

Единственный недостаток чугунных батарей это их слишком тяжелый вес.

Читайте также:

Таблица. Сравнение рабочего давления и областей применения различных радиаторов

Вот мы и рассмотрели все распространенные радиаторы отопления, какие лучше в частном доме решать придется самому, используя эту статью как подсказку, а не руководство к действию. Как видите, любые радиаторы для отопления частного дома требуют определенных условий эксплуатации, и выбирать их нужно учитывая общее техническое состояние и возможности самой системы отопления, в целом. Многое зависит и от бюджета, при выборе любого вида батарей, можно найти золотую середину по техническим характеристикам и ценовому диапазону.

На мой взгляд в этом случае наиболее целесообразно рассматривать 2 вида радиаторов это панельные стальные радиаторы или алюминиевые. Но все-таки если их сравнить между собой, то наверное стальные все же практичнее, надежнее, эффективнее и дешевле.

Лучшие алюминиевые радиаторы для дома

Global ISEO

Этот бренд выпускается итальянской фирмой с почти полувековой историей. Компактные и элегантные модели радиаторов идеально вписываются в подоконные ниши и неплохо смотрятся на открытом пространстве. При их изготовлении используется качественный алюминий, что служит залогом их долговечности и превосходных теплотехнических свойств. Эта продукция является одной из самых востребованных на российском рынке.

Модельный ряд

В модельном ряду этой серии представлены радиаторы с межосевым расстоянием 350, 500, 600, 700 и 800 мм. Они имеют сборную конструкцию, состоящую из нескольких секций.

Эксплуатационные характеристики:

  • теплоноситель – вода или пар с температурой до 110 оС;
  • pH среды от 6,5 до 8,5;
  • рабочее давление до 16 атмосфер.

Количество элементов в радиаторе подбирается по необходимой мощности. При разнице температур 50 оС на выходе и на входе, она составляет для самой короткой секции 87 Вт, а для самой длинной – 164 Вт. Стандартная комплектация предусматривает глянцевую белую окраску.

При желании покупатель может заказать изделия следующих цветов:

  • песочно-белый;
  • слоновая кость;
  • бежевый, кварцевый, темно-серый, серо-серебристый или красно-бурый матовый металлик.

Конструктивные особенности

Радиаторы Global ISEO обладают большой площадью теплообмена, скрытым от посторонних глаз креплением к стене, удобной для уборки наружной поверхностью и презентабельным внешним видом. Подводка может осуществляться с любой стороны. Резьба соединений 1”. Рекомендуется монтировать каждую батарею в комплекте с воздушным клапаном и запорной арматурой.

Характеристики секций:

  • высота от 432 до 882 мм;
  • глубина и ширина 80 мм;
  • вес от 1,04 до 1,87 кг;
  • оптимальное расположение в 3 см от стены, 10 см от пола и подоконника.

Global Vox

Еще модель алюминиевых радиаторов той же итальянской фирмы. Эти радиаторы отличаются легкостью установки, высокой эффективностью и эстетичным внешним видом. Они монтируются в комплекте со стальными или пластиковыми трубопроводами. В процессе их эксплуатации pH теплоносителя не должен смещаться в сторону щелочной среды.

Модельный ряд

Готовые изделия представляют собой сборную конструкцию из секций с межосевым расстоянием от 350 до 800 мм. Все они проходят заводские испытания на плотность и прочность, что гарантирует их высокую надежность.

Условия работы:

  • теплоноситель – вода или пар с температурой до 110 оС;
  • показатель кислотности среды от 6,5 до 8,5;
  • давление в системе до 16 ати.

Количество элементов в радиаторе выбирается с учетом теплотехнических характеристик. Мощность одной секции при градиенте температур в 50 оС в зависимости от ее высоты составляет от 95 до 181 Вт. Производитель выпускает оборудование с различным цветовым оформлением, что упрощает подбор радиаторов для любого интерьера.

Конструктивные особенности

Радиаторы Global Vox сертифицированы в соответствии с международными и российскими стандартами. Высокое качество тщательно подобранного и испытанного алюминиевого сплава в сочетании с технологией окрашивания в две стадии придают изделиям этого бренда особую надежность в эксплуатации.  Для подводки используются трубные соединения 1”.

Характеристики секций:

  • высота от 440 до 890 мм;
  • глубина 95 мм;
  • ширина 80 мм;
  • вес от 1,12 до 2,21 кг.

Royal Thermo Revolution

Отопительные батареи этого бренда отличаются высокой надежностью и доступной ценой. Они изготавливаются из качественного алюминиевого сплава и обладают приятным внешним видом. Для них характерна повышенная мощность и устойчивость к гидравлическим ударам. Производитель дает гарантию 10 лет.

Модельный ряд

Радиаторы Royal Thermo Revolution выпускаются с межосевым расстоянием 350 и 500 мм. Вы можете приобрести готовые изделия, состоящие из 4, 6, 8, 10 и 12 секций. Все они рассчитаны на рабочее давление 20 атм. Мощность каждой секции высотой 350 мм при разности температур 70 градусов составляет 128 Вт, а для 500 мм – 170 Вт. Радиаторы поставляются с заводской окраской универсального белого цвета.

Конструктивные особенности

Радиаторы отопления этого бренда обладают рядом характерных отличий. У них волнообразная форма ребер, улучшающая конвективный теплообмен на 3%. Круглое сечение коллекторов позволяет наилучшим образом распределять внутренние нагрузки. Запатентованные заглушки с нанополимерной мембраной повышают прочность соединений и препятствуют возникновению коррозии. Экологически чистая краска, наносимая по 7-этапной технологии, дает долговечную защиту от внешних воздействий и гарантирует безопасную эксплуатацию приборов в детских комнатах.

Характеристики секций:

  • высота 420 или 570 мм;
  • глубина 80 мм;
  • ширина 80 мм;
  • вес 1,01 или 1,3 кг.

Royal Thermo Indigo

Мощные алюминиевые радиаторы этой отечественной марки спроектированы для эксплуатации в помещениях с повышенными требованиями к теплу. Они подойдут для просторных комнат с большими окнами. Их современный дизайн подойдет для любого интерьера, а 10-летняя гарантия производителя не позволяет усомниться в высоком качестве сборки и использованных материалов.

Модельный ряд

Радиатор Royal Thermo Indigo производится в одной модификации, имеющей межосевое расстояние 500 мм. Покупатель может заказать стандартную батарею из 4, 6, 8, 10 или 12 секций. Изделия эксплуатируются в системах индивидуального или централизованного отопления с давлением до 20 бар. Цвет поступающей с завода модели – белый.

Конструктивные особенности

Радиатор этой марки обладает дополнительным крылом, отсекающим поток холодного воздуха от окна. У него увеличенная площадь теплообмена. Эффективность данной модели на 5% превышает тепловые характеристики аналогов. Применяемые материалы характеризуются повышенной прочностью и устойчивостью к воздействию гидроударов. Качественная окраска способствует удлинению сроку службы изделий.

Характеристики секций:

  • высота 585 мм;
  • глубина 100 мм;
  • ширина 80 мм;
  • вес 1,35 кг.

Royal Thermo DreamLiner

Алюминиевые радиаторы данной моедли сочетают в себе повышенную эффективность, исключительную надежность и современный дизайн. Они создают устойчивый конвективный поток, препятствующий поступлению от окна холодного воздуха и обеспечивающий максимально комфортные условия пребывания в помещении.

Модельный ряд

Royal Thermo DreamLiner выпускается с межосевым расстоянием 500 мм. Радиаторы окрашиваются в белый цвет и имеют в своем составе от 2 до 14 секций. Мощность каждой из них 197 Вт. Батареи рассчитаны на рабочее давление 20 атм.

Конструктивные особенности

Радиатор этой марки изготавливается методом литья при повышенном давлении. Используемый для этого алюминиевый сплав с добавлением титана, магния и марганца обеспечивают высокую прочность и пластичность изделия. Все внутренние поверхности секций обработаны составом, устойчивым к коррозии и абразивному износу. Конструкция обладает совершенной аэродинамической формой и повышенной площадью контакта с воздухом.

Характеристики секций:

  • высота 585 мм;
  • глубина 87 мм;
  • ширина 80 мм;
  • вес 1,31 кг.

Rifar Alum

Алюминиевые радиаторы Rifar Alum идеально подходят для устройства индивидуальных отопительных систем. При лаконичном дизайне они отличаются высокой мощностью и долговечностью. В качестве теплоносителя могут быть использованы:

  • вода;
  • водяной пар;
  • антифриз.

Модельный ряд

Выпускаемые производителем батареи с межосевым расстоянием 200, 350 и 500 мм позволяют подобрать подходящую модель для любых условий монтажа. Рабочее давление таких радиаторов – 20 атмосфер. В продажу поступают изделия с количеством секций от 4 до 14. В зависимости от высоты каждая секция создает тепловой поток мощностью 99, 137 или 186 Вт.

Конструктивные особенности

Особенностями конструкции данных радиаторов считаются уникальная форма вертикальных каналов и использование при сборке мембран из EPDM. Особая конфигурация прокладок создает замковые соединения, отличающиеся повышенной надежностью. Срок службы готового устройства превышает 25 лет, что подтверждается 10-летней гарантией изготовителя.

Характеристики секций:

  • высота 265, 415 или 565 мм;
  • глубина 90 мм;
  • ширина 81 мм;
  • вес 0,72, 1,00 или 1,42 кг.

Лучшие стальные радиаторы отопления для дома

Kermi FKO 22 с боковым подключением

Радиаторы этого немецкого бренда изготавливаются из качественной низкоуглеродистой стали. Они отличаются высокой производительностью и широким ассортиментом готовых изделий с различными геометрическими размерами.

Модельный ряд

Модели классифицируются по межосевому расстоянию, которое может составляет 146, 346, 446, 546 и 846 мм. Батарея может достигать длины 3 метра. Все они рассчитаны на рабочее давление 10 бар и температуру теплоносителя до 110 оС.

Конструктивные особенности

Внутреннее устройство таких радиаторов предусматривает интенсивный нагрев передней панели поступающим потоком горячего теплоносителя. При этом задняя панель омывается обратным током. Все батареи поступают в продажу в комплекте с кронштейнами, пробками, заглушками и воздушным клапаном. Покупателю предоставляется возможность выбора цветового решения.

Характеристики радиаторов:

  • высота от 300 до 900 мм;
  • глубина 100 мм;
  • ширина до 3000 мм;
  • вес зависит от геометрических размеров конкретной модели.

Kermi FTV 22 с нижним подключением

Данная модель панельных радиаторов конструктивно и технически отличается от FKO, только нижним подключением. В остальном это такие же отопительные приборы.

Buderus Logatrend VK-Profil 22

Стальные радиаторы этого бренда изготавливаются методом роликовой сварки, что повышает надежность готового изделия. Они обладают аккуратным внешним видом и высокими теплотехническими свойствами. Приборы рассчитаны на 50 лет безаварийной службы.

Модельный ряд

Производитель выпускает радиаторы высотой 300, 400, 500, 600 и 900 мм. Длина их может быть от 400 до 3000 мм. Они приспособлены для нижнего подключения. Порошковое окрашивание в белый цвет обеспечивает надежную защиту радиатора от внешнего воздействия. Рабочее давление 8,7 бар. Температура циркулирующей жидкости до 120 оС.

Конструктивные особенности

Радиатор состоит из:

  • двух нагревательных панелей;
  • внутреннего оребрения;
  • верхней решетки;
  • боковых стенок.

В комплект поставки каждой модели входят термостат, воздухоотводчик, два патрубка с наружной резьбой 3/4” для подключения трубопроводов.

Buderus Logatrend K-Profil 22

Стальные радиаторы этого ряда в отличие от серии VK рассчитаны на боковое подключение. В остальном их свойства и характеристики идентичны.

ARBONIA 3037

Стальные трубчатые радиаторы этого бренда состоят из нескольких стандартных секций, сваренных между собой. Они эффективно нагревают помещение за счет излучения и конвективного переноса тепла. Изделия просты и надежны в эксплуатации. Срок службы достигает 25 лет.

Модельный ряд

Радиаторы ARBONIA 3037 имеют четное количество секций в интервале от 6 до 30. Межосевое расстояние составляет 300 мм. В зависимости от длины радиатора, которая может достигать 1374 мм, тепловая мощность моделей находится в интервале от 354 до 1770 Вт. Прибор рассчитан на длительную эксплуатацию при давлении 10 бар и температуре до 120 оС. Покупатель может заказать изделие понравившегося ему цвета.

Конструктивные особенности

Основное конструктивное преимущество этих радиаторов заключается в том, что каждая секция состоит из трех труб, что обеспечивает более высокую теплопередачу.

Отопительные радиаторы этой марки отличаются:

  • стандартной формой, напоминающей чугунные радиаторы;
  • надежной сварной конструкцией;
  • боковым подключением;
  • готовностью к монтажу с возможностью подключения крана Маевского и трубопроводов ½ и ¾”.

ARBONIA 2057

Отопительные приборы данной марки во многом сходны с предыдущей моделью, но имеют конструктивные отличия.

Модельный ряд

Модельный ряд представлен радиаторами с количеством не разборных секций от 8 до 30 штук и соответственно мощностью от 336 Вт, до 1260 Вт.

Конструктивные особенности

Это тонкий радиатор с самой небольшой глубиной (65мм) и хорошей теплоотдачей. Радиатор состоит из сваренных в цельный узел отдельных секций, состоящих из двух труб и имеет малый размер по глубине, что позволит сэкономить пространство в помещении.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мощность и теплоотдача алюминиевых радиаторов и других батарей

Монтаж новых батарей отопления всегда влечет за собой проблему выбора, притом у большинства людей нет конкретной информации о том или другом виде радиаторов. Проведем сравнение таких важных параметров, как допустимое рабочее давление, теплоотдача алюминиевых радиаторов и других видов батарей, что поможет решить, какие радиаторы лучше, и сделать правильный выбор. Именно материал изготовления оказывает решающее влияние на основные характеристики отопительного оборудования.

Сравнение теплоотдачи радиаторов разных видов

Одним из принципиально главных параметров является тепловая мощность, есть и другие факторы, чье значение не менее важно. Выбирать радиатор только по одной этой характеристике – неправильно. Необходимо знать, при каких условиях определенный тип отопительных обогревателей выдаст определенный тепловой поток, и какой период времени он может прослужить.

Правильнее будет все технические характеристики секционных радиаторов, а конкретнее:

  • алюминиевые;
  • биметаллические;
  • чугунные.

Сравним отопительные батареи по следующим ключевым характеристикам, которые напрямую влияют на их подбор:

  • тепловая мощность;
  • допустимое рабочее давление;
  • давление опрессовки;
  • объем;
  • вес.

Важно! Максимальный уровень нагрева теплоносителя не входит в расчеты, поскольку у любого типа радиаторов данный параметр достаточно высок, что уже делает их пригодными для установки в жилых помещениях.

В частных загородных домах или коттеджах давление теплоносителя бывает не выше 3 Бар, в домах подключенных центральной системе отопления этот параметр бывает 6 -15 Бар, все зависит от того, сколько этажей в здании.

Необходимо помнить и гидроударах, данное явление не является редкостью во время пуска в работу центральных тепловых сетей. Из-за этого в такую систему подойдут не все типы радиаторов, а параметр теплоотдачи необходимо сравнивать, учитывая параметры прочности изделия.

Вес и вместительность радиаторов также играют немаловажную роль в подключении их в систему отопления в частном доме. Если знать емкость радиатора, можно легко рассчитать общий объем воды в системе и, таким образом, сделать расчет теплоотдачи конкретного радиатора или батарей отопления. Вес изделия необходимо знать, чтобы определить метод крепления к наружной стене, которая построена, к примеру, из какого-либо пористого материала (газобетон) либо по каркасной технологии.

Теплоотдача различных радиаторов отопления таблица:

У стальных радиаторов теплоотдача находится на уровне около 120 Вт.

Самая высокая тепловая мощность у медных приоров отопления – около 400Вт!

Как рассчитать сколько нужно секций?

Чтобы обогреть все помещения потребуется знать мощность, которая потребуется для каждого помещения, только после этого расчет теплоотдачи батареи. Расчет тепла, которое потребуется для обогрева помещения, необходим для того, чтобы узнать из скольких секций должен состоять радиатор.

Чтобы определить, сколько тепла потребуется для обогрева комнаты применяется довольно простая формула. Исходя от места расположения, количество берется то количество теплоты, которое потребуется на 1м3 помещения, для южной стороны это значение будет 35 Вт/ м3 и 35 Вт/м3 для северной. Таким образом, объем требуемого помещения на одну из величин и в итоге узнаем необходимую мощность.

Для расчета мощности биметаллических или алюминиевых батарей, нужно учитывать параметры указанные производителем в паспорте. Исходя из этих данных, для одной секции батареи при DT = 70. Это говорит о том чему равняется тепловой поток при температуре подачи 105 ºС, а в обратке – 70 ºС. Это учитывая что температура внутри помещения будет около 18ºС.

Исходя из данных нашей таблицы, у биметаллического радиатора, одна секция с межосевым размером 500 мм составляет 204 Вт, но с учетом того что температура теплоносителя в подаче будет 105ºС.

Расчет мощности. Нынешние системы, тем более индивидуальные настолько сильно не нагревают теплоноситель, а это означает, что тепловой поток будет меньше.  Для получения реальных значений необходимо просчитать характеристику DT для конкретных условий по формуле:

DT = (tпод + tобр) / 2 – tкомн,

где: tпод – температура воды в подающем трубопроводе; tобр – то же, в обратке;  tкомн – температура внутри комнаты.

После этого теплоотдачу, указанную в паспорте изделия, необходимо умножить на поправочный коэффициент, который принимается в соответствии от значений DT по таблице:

К примеру, температура теплоносителя составляет 80/60оС, температура в комнате будет равна 21оС  характеристика DT будет равна (80 + 60) / 2 – 21 = 49, поправочный коэффициент при этом составит – 0.63.  В этом случае тепловой поток от одной секции такого же биметаллического радиатора будет равняться 204*0.63 = 128.5 Вт. Руководствуясь этими данными, подбирается необходимое количество секций, которые будут хорошо прогревать комнату.

У каких радиаторов теплоотдача лучше?

Как это видно из приведенной таблицы, где сравниваются теплоотдачи отопительных батарей, самая высокая мощность у биметаллических радиаторов отопления. Они представляют собой ребристый алюминиевый корпус, внутри которого находится прочный сварной каркас из металлических трубок, предназначенных для протока теплоносителя.

Данный вид отопительного оборудования отлично подойдет как для установки в частном доме с индивидуальной системой, так и для централизованной системы отопления. Главным минусом таких изделий является их высокая стоимость. Однако наилучшая теплоотдача биметаллических отопительных радиаторов, часто, позволяет сделать выбор в их сторону.

Несколько ниже теплоотдача у батарей из алюминия, но они немного легче и дешевле биметаллических. Данный вид радиаторов тоже можно монтировать в любых помещениях, но с условием наличия индивидуальной котельной с узлом водоподготовки. Одним из главных недостатков таких изделий является низкая устойчивость алюминия к электрохимической коррозии из-за теплоносителя низкого качества, который, как правило, свойственен центральным теплосетям. Батареи из этого материала лучше всего монтировать в индивидуальных системах.

Довольно сильно от остальных отличается теплоотдача чугунных радиаторов, которая гораздо ниже, несмотря на большую массу и емкость секций. Кажется, что подобные  данные не позволяют данным изделиям конкурировать с предыдущими. Но их главным преимуществом являются – долгий срок службы и устойчивость к коррозии. Радиаторы из серого чугуна могут прослужить полвека, абсолютно не реагируя на качество теплоносителя.

А кроме этого из-за своей вместительности и массивности у подобных радиаторов самая большая тепловой инерцией. Это говорит о том, что чугунные батареи будут оставаться теплыми достаточно долго. Если рассматривать устойчивость к высокому давлению, то здесь радиаторам из чугуна похвастаться нечем. Устанавливать их в систему с высоким давлением довольно рискованно.

Радиаторы, изготовленные из стали, будут оптимальным решением для монтажа в автономных отопительных системах. Для центрального отопления подобные изделия не самый удачный вариант, из-за низкой устойчивости к высокому давлению.

Из положительных свойств данных изделий хочется выделить небольшой вес, высокую тепловую инертность, устойчивость к коррозии и достаточно хорошие показатели теплоотдачи. Из-за более узкого проходного отверстия, чем у стандартных стояков, они забиваются гораздо  реже.

Но теплоотдача не является единственным параметром, который влияет на выбор нужной модели. Конечное решение должно приниматься только после того, как будут изучены и такие параметры как прочность, рабочее давление, устойчивость к коррозии и  естественно цена.

Если разобрать более широкий спектр производителей, то ведущие позиции отдаются алюминиевым изделиям, благодаря высокой теплоотдаче и другим параметрам. Биметаллические будут стоить дороже, хотя единственным их преимуществом можно назвать, пожалуй, только рабочее давление.

Более бюджетное решение – стальные радиаторы отопления, чугунные – наоборот, для ценителей. Если не смотреть на советскую модель чугунных батарей марки МС140, стандартную «гармошку», то ретро радиаторы одни из самых дорогих.

рейтинг 2020-2021 года и какие лучше ставить для квартиры и частного дома, а также какое у них подключение

Помещение для комфортного нахождения в нем должно быть теплым, особенно в зимний период.

Для этого необходим качественный радиатор отопления, обеспечивающий поток тепла от теплоносителя.

Современные модели отличаются материалам производства, теплоотдачей, ценовой политикой, количеством секций.

Как подобрать необходимый вариант для помещения?

Рейтинг ТОП-17 лучших радиаторов отопления 2020-2021 года

Как выбрать и на что обратить внимание?

Выбор радиатора отопления – задача нетривиальная. Все зависит от площади помещения, размеров места под радиатор, теплоносителя и собственных предпочтений потребителя.

При выборе стоит обратить внимание на следующие моменты:

  • рабочее давление радиатора должно в два раза превышать давление в отопительной системе, чтобы радиатор не вышел из строя при перепадах;
  • защита от гидроударов;
  • простота монтажа важна при самостоятельной установке радиаторов, однако большинство современных моделей не вызывают трудностей в данном аспекте;
  • длительность эксплуатации и гарантийный срок.

Лучшие радиаторы отопления для частного дома и квартиры цена/качество

STOUT Space 500

Радиатор российского производства с уникальной технологией литья под давлением. При

производстве проводятся двукратные испытания на герметичность.

Нагревает теплоноситель до 135 градусов, что позволяет использовать не только в квартирах, но также в частных домах и производственных помещениях.

Объем одной секции составляет 0,2 мл, что уменьшает расход теплоносителя при сохранении теплоотдачи.

Выдерживает опрессовочное давление до 30 бар. Производитель делает упор на агрессивные условия эксплуатации, благодаря чему радиатор обладает высоким качеством сборки и покраски.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Материал: биметалл;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 744-2604 Вт;
  • Рабочее давление: 20 бар;
  • Количество секций: 4-14.

Плюсы

  • качественная сборка;
  • герметичность;
  • специальная технология литья;
  • теплопроизводительность.

Минусы

  • минимальное количество секций — 4.

Royal Thermo BiLiner 500

Изящный радиатор в стиле хай-тек. Особенность конструкции, напоминающей крыло

самолета, увеличивает теплоотдачу каждой секции отдельно.

Дополнительные ребра увеличивают общий КПД.

Эмаль голландского производства устойчива к высоким температурам и повышенной влажности.

Однако пользователи отмечают низкое качество покрытия с тыльной стороны и торцов.

Поставляется в трех цветовых решениях – белом, черном и серебряном. Поддерживает рабочее давление системы до 30 бар (45 – для опрессовки).

Несмотря на небольшой объем воды в одной секции, обладает хорошей теплоотдачей. Радиатор с максимумом секций справится с обогревом 28 кв.м. помещения.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Материал: биметалл;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 171-2394 Вт;
  • Рабочее давление: 30 бар;
  • Количество секций: 1-14.

Плюсы

  • адекватная цена;
  • приятный дизайн;
  • высокая теплоотдача.

Минусы

  • плохо прокрашены торцы и задняя поверхность.

Royal Thermo Indigo Super 500

Один из лучших радиаторов для квартиры с уникальной технологией обратной конвекции.

Прочный стальной коллектор выдерживает гидроудары мощностью до 200 бар.

Увеличенная толщина стенок секций повышает теплоотдачу и надежность конструкции.

Теплоноситель не соприкасается с внутренней поверхностью радиатора, что также увеличивает срок службы устройства.

Обратная конвекция и верхние ребра отсекают холодный воздух от окна и распределяют теплый воздух по помещению.

Не требователен к качеству теплоносителя, поэтому монтаж возможен к любой системе теплоснабжения.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Материал: биметалл;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 185-2220 Вт;
  • Рабочее давление: 30 бар;
  • Количество секций: 1-12.

Плюсы

  • обратная конвекция;
  • стальной конвектор;
  • стоимость.

Rifar SUPReMO 500

Один из лучших радиаторов для установки в частном доме. Монолитный секционный вариант

с большой толщиной стенок, соразмерной со стенками водопроводной трубы.

Скругленные углы секций уменьшают травмоопасность и придают внешнюю элегантность устройству.

Обладает высокими показателями температуры теплоносителя, рабочего и опрессовочного давлений.

Возможно подключение к любому теплоносителю, будь то вода, антифриз или масло.

Из минусов – нет возможности заказа радиатора менее четырех секций, а также нет креплений и заглушек в комплектации.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Материал: биметалл;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 808-2828 Вт;
  • Рабочее давление: 30 бар;
  • Количество секций: 4-14.

Плюсы

  • сглаженные углы;
  • практичность;
  • длительная гарантия от завода;
  • теплоэффективность.

Минусы

  • нет заглушек и креплений в комплекте.

Royal Thermo Revolution Bimetall 350

Биметаллический радиатор с повышенной защитой от гидроударов и химической защитой от агрессивных теплоносителей.

Дополнительные ребра на коллекторах увеличивают теплоотдачу на 3-5%, что в целом увеличивает КПД модели по сравнению с аналогами.

Отлично подходит для монтажа в малогабаритных квартирах. После установки есть возможность наращивания дополнительных секций.

Отличается надежностью и длительным сроком эксплуатации.

Однако, пользователи отмечают низкое качество покрытия и его неустойчивость к повышенной влажности.

Кроме того, встречается производственный брак в виде скошенной резьбы.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Материал: биметалл;
  • Подключение: боковое;
  • Межосевое расстояние: 35 см;
  • Теплоотдача: 121-2420 Вт;
  • Рабочее давление: 30 бар;
  • Количество секций: 1-20.

Плюсы

  • подходит для малогабаритных помещений;
  • наращивание секций;
  • качество сборки;
  • легкость монтажа.

Минусы

  • производственный брак;
  • завышенная стоимость;
  • плохое качество покрытия.

Лучшие биметаллические радиаторы отопления

Royal Thermo PianoForte 500

Радиатор отличается необычным дизайном с ровными секциями, расположенным с разной степенью выноса в верхней и нижней части, что создает впечатление игры на пианино (отсюда и название модели).

Асимметричное расположение секций увеличивает конвекцию и теплоотдачу. Модель поддерживает высокое рабочее давление до 30 бар и до 45 бар при опрессовке.

14 элементов секций достаточно для обогрева до 28 квадратов площади.

Однако, из-за особенностей конструкции и металла обладает высокой звукопроводностью.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 123-1722 Вт;
  • Рабочее давление: 30 бар;
  • Количество секций: 1-14.

Плюсы

  • необычная конструкция;
  • длительная производственная гарантия;
  • простота монтажа.

Минусы

  • высокая звукопроводность;
  • острые углы секций.

Rifar Base 500

Модель с одними из наиболее высоких показателей теплоотдачи и высокими показателями температуры теплоносителя.

Варианта на 20 секций достаточно для обогрева комнаты площадью 28,5 кв.м. При этом объем одной секции относительно небольшой – всего 0,2 л.

Выдерживает высокое давление в системе до 20 бар и до 30 бар по время опрессовки.

Обладает приятным дизайном, быстро нагревается.

Пользователи практически не выделяют недостатков, за исключением случаев производственного брака, однако они единичны.

Радиатор поставляется с необходимыми комплектующими для подключения.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 204-4080 Вт;
  • Рабочее давление: 20 бар;
  • Количество секций: 1-20.

Плюсы

  • дизайн;
  • показатели теплоотдачи;
  • надежность;
  • поставляется с комплектующими для подключения.

Минусы

  • единичные случаи брака.

Rifar SUPReMO 500

Радиатор с боковым креплением способен выдержать высокое давление – до 30 бар рабочего и до 45 бар опрессовочного.

Модель обладает высокими параметрами теплоотдачей и быстрым нагревом после включения.

Конструкция не имеет острых углов – обтекаемые секции специально разработаны для защиты детей и взрослых от трав при случайных ударах.

Не требователен к теплоносителю – им может быть не только вода, но также масло и антифриз.

Мощности радиатора хватает до 20 кв.м. площади. Производитель максимально уверен в своем продукте, о чем говорит гарантия в 25 лет.

Радиатор прост и практичен в уходе, к тому же имеет много цветовых решений, что позволит сочетать его с общим дизайном комнаты.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 808-2828 Вт;
  • Рабочее давление: 30 бар;
  • Диаметр подключения: 3/4 дюйма.

Плюсы

  • длительный срок гарантии от производителя;
  • обтекаемая форма секций;
  • цветовые решения;
  • мощность;
  • универсальность по отношению к теплоносителю.

Лучшие алюминиевые радиаторы отопления

Royal Thermo Revolution 500

Модель с отличным соотношением цены и качества. Увеличенная теплоотдача

осуществляется за счет конструктивной особенности в виде волнообразных ребер. Такая конструкция препятствует завоздушиванию и равномерно распределяет нагрузку теплоносителя.

Выдерживает опрессовочное давление до 30 бар.

Еще одним преимуществом является высокопрочная заглушка, заменяющая сварку донца с вертикальным коллектором.

Поддерживает температуру теплоносителя до 110 градусов.

Эмаль стойкая, выдерживает повышенную влажность без сколов и отслаивания. Возможен заказ больших радиаторов на 22 секции для больших помещений.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 181-3982 Вт;
  • Рабочее давление: 20 бар;
  • Количество секций: 1-22.

Плюсы

  • стойкая эмаль;
  • высокие показатели теплоотдачи;
  • препятствие завоздушиванию;
  • долговечность.

Минусы

  • плохо прокрашена задняя панель.

Royal Thermo Indigo 500

Модель российского производства с хорошей адаптацией к условиям суровых российских зим.

Изготавливается с учетом итальянских технологий и разработок.

Отлично подходит как для квартиры в многоэтажном доме, так и для частных домов и промышленных помещений.

Двухуровневая покраска выдерживает большинство агрессивных внешних воздействий, однако чувствителен к теплоносителю – не подходит к системам с низким водородным показателем воды.

Система обратной конвекции отсекает холодный воздух и способствует равномерному распределению теплых потоков по помещению.

Прост в монтаже и обслуживании, имеет защиту от гидроударов.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 195-2730 Вт;
  • Рабочее давление: 20 бар;
  • Количество секций: 1-14.

Плюсы

  • высокий КПД;
  • стильный дизайн;
  • стойкое покрытие;
  • система обратной конвекции.

Минусы

  • чувствителен к качеству теплоносителя;
  • качество сборки.

Rifar Alum 500

Качественный радиатор известного производителя отличается закругленными лепестками секций в верхней части.

Подобная конструкция усиливает конвекцию и ускоряет нагрев помещения. Выдерживает до 20 бар рабочего давления и до 30 бар опрессовочного.

16 секционных элементов хватает для обогрева комнаты в 27 квадратов. Также отличается хорошей температурой до 135 градусов и высокой теплоотдачей, простотой монтажа и высоким качеством.

Нареканий у пользователей практически не вызывает, однако обладает несколько завышенной ценой по сравнению с радиаторами той же мощности.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 183-2928 Вт;
  • Рабочее давление: 20 бар;
  • Количество секций: 1-16;
  • Диаметр подключения: 1 дюйм.

Плюсы

  • конструкция;
  • повышенная теплоотдача
  • дизайн;
  • простота монтажа;
  • быстрый нагрев комнаты.

Минусы

  • завышенная цена.

Лучшие чугунные радиаторы отопления

STI Нова 500

Радиатор подходит для отопления частных домов, квартир, производственных и офисных помещений.

Изготовлен с соблюдением ГОСТов и адаптирован под климатические условия России.

Устойчив к коррозии, интегрируется с любыми водными отопительными системами. Объем одной секции составляет 0,52 л, что влечет за собой достаточно высокие расходы теплоносителя.

Чувствителен к перепадам давления, максимальное давление при опрессовке до 18 бар.

При этом выдает высокие показатели температуры до 150 градусов и хорошие показатели теплоотдачи. Возможен заказ батареи с различным количеством секций. 14 секций достаточно для обогрева комнаты или помещения площадью до 25 кв.м.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 120-1680 Вт;
  • Рабочее давление: 12 бар;
  • Количество секций: 1-14.

Плюсы

  • облегченный чугун;
  • быстрый прогрев;
  • высокая теплоотдача;
  • дизайн.

Минусы

  • отслаивается эмаль;
  • требователен к монтажу.

Konner Modern 500

Радиатор с высокими показателями мощности и большим объемом теплоносителя в секции.

12 секций за счет этого хватает на 30 кв.м. площади.

Чувствителен к давлению в системе до 18 бар и гидроударам до 12 атмосфер.

Однако, несмотря на хорошую теплоэффективность, модель несколько слабее советских чугунных радиаторов, поскольку не полностью адаптирована под российский климат за счет китайского производства.

Также при длительном использовании начинается отслоение эмали. Это не влияет на производительность, однако является существенным недостатком с эстетической точки зрения.

Радиатор чувствителен к высокой влажности.

Технические характеристики:

  • Тип: секционный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 150-1800 Вт;
  • Рабочее давление: 12 бар;
  • Количество секций: 1-12.

Плюсы

  • адекватная цена;
  • долговечность;
  • площадь обогрева;
  • дизайн;
  • надежность.

Минусы

  • не адаптирован к российскому климату;
  • отслаивается эмаль.

RETROstyle WINDSOR 500

Весьма необычная модель с оригинальным декором и возможностью подключения большого количества секций.

Узор 18-19 века выполнен по специальной технологии художественного литья. Также производитель поставляет модели с имитацией латуни, меди и драгоценных металлов.

Однако внешний вид – не единственное преимущество радиатора. Конструкцией предусмотрена полная герметичность системы, что уменьшает риск протечек в несколько раз.

При производстве используются высококачественные материалы.

Однако из-за дизайна устройство требовательно к размещению и требует много свободного пространства, в противном случае выглядит очень громоздко.

Технические характеристики:

  • Тип: секционный:
  • Размещение: напольное;
  • Подключение: боковое;
  • Межосевое расстояние: 50 см;
  • Теплоотдача: 119-3570 Вт;
  • Рабочее давление: 10 бар;
  • Количество секций: 1-30.

Плюсы

  • имитация под предмет роскоши;
  • надежность и прочность чугуна;
  • герметичность;
  • большое количество секций.

Лучшие стальные радиаторы отопления

Buderus Logatrend K-Profil 11 300

Панельный радиатор, предназначенный для обогрева жилых и промышленных помещений.

Удачно вписывается в большинство интерьеров за счет современного дизайна.

Возможно подключение не только к современным отопительным системам, но и к советским системам в старых домах.

Стенки по бокам устройства не позволяют обжечься при прикосновении. Производитель осуществляет оригинальный подход к сварке деталей – используется роликовая сварка вместо точечной у большинства производителей.

Такой подход увеличивает и прочность радиатора.

Возможна интеграция с термостатической головкой. При установке в ванной комнате рекомендуется соблюдать расстояние от источника воды не менее 0,6 м.

Технические характеристики:

  • Тип: панельный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 25 см;
  • Теплоотдача: 249-1868 Вт;
  • Рабочее давление: 10 бар.

Плюсы

  • качество покрытия;
  • стоимость;
  • адаптация к российскому климату;
  • монтаж любой стороной;
  • роликовая сварка деталей.

Минусы

  • хлипкий кронштейн.

Axis Classic 22 500

Качественный радиатор для закрытых водяных систем отопления с толщиной корпуса 1,2 мм.

Возможна подводка с обеих сторон.

Рабочая температура выше, чем у многих моделей, и составляет 120 градусов.

Однако радиатор чувствителен к рабочему давлению – не более 9 бар, и выдерживает до 13,5 бар опрессовочного давления.

Кроме воды, в качестве теплоносителя возможно использование антифриза.

Радиатор неплохо адаптирован к российским зимам и оптимален для использования в регионах с критически низкими температурами.

Легок в установке, в комплекте поставляется монтажный набор.

Технические характеристики:

  • Тип: панельный:
  • Размещение: настенное;
  • Подключение: боковое;
  • Межосевое расстояние: 44,9 см;
  • Теплоотдача: 852-4422 Вт;
  • Рабочее давление: 9 бар;
  • Диаметр подключения: 1/2 дюйма.

Плюсы

  • адаптирован к климату;
  • универсальность подключения;
  • возможно использование антифриза;
  • простота в монтаже.

Минусы

  • малоизвестный бренд;
  • вес.

ELSEN ERV 11 500

Устойчивая к агрессивным внешним условиям модель. Стойкость обеспечивается

высококачественным многослойным защитным покрытием, не поддающимся царапинам, истиранию и коррозии.

Внутренняя поверхность фосфатирована, что позволяет сохранять качество радиатора в течение длительного периода.

Устройство можно подключать с любой стороны, что является существенным плюсом.

Поставляются в комплекте с монтажными шаблонами и деталями для установки.

Радиатор прост в уходе, нет необходимости протирать узкие зазоры между секциями. Небольшие размеры позволяют установить устройство в малогабаритных помещениях.

Технические характеристики:

  • Тип: панельный:
  • Размещение: настенное;
  • Подключение: нижнее;
  • Межосевое расстояние: 35 см;
  • Теплоотдача: 509-3819 Вт;
  • Рабочее давление: 10 бар;
  • Диаметр подключения: 1/2 дюйма.

Плюсы

  • вариативность подключения;
  • дизайн;
  • простота в уходе;
  • комплектация.

Виды радиаторов отопления и какой лучше?

Современные радиаторы классифицируются в основном по материалу изготовления, поскольку именно от этого параметра зависят основные технические характеристики устройства – теплоотдача и теплоемкость, длительность службы, устойчивость к агрессивным теплоносителям и внешним воздействиям.

Итак, по материалу выделяют следующие модели:

  • алюминиевые – одни из самых легких и популярных вариантов;
  • биметаллические – с сердечником из стали и алюминиевым корпусом;
  • чугунные – наиболее старый вариант, современные модели выпускаются весьма стильными;
  • стальные – из низкоуглеродной стали с антикоррозийным покрытием.

Биметаллический радиатор – плюсы и минусы, в каких случаях лучше установить

Биметаллические варианты обладают высокой прочностью и повышенной устойчивостью к гидроударам и высокому давлению в системе.

Сталь выдерживает агрессивные теплоносители, а алюминиевый корпус легко и быстро нагревается и отдает тепло.

Такие модели редко используются для жилых помещений за счет высокой цены.

Кроме того, в жилых домах высокое давление в системе отопления встречается нечасто.

Плюсы:

  • надежность и прочность конструкции;
  • нетребовательность к теплоносителю;
  • выдерживают высокое давление в системе;
  • высокая мощность.

Минусы:

  • высокая цена;
  • вес;
  • иногда – повышенная звукопроводность.

Алюминиевый радиатор – плюсы и минусы, в каких случаях лучше установить

Алюминиевые радиаторы – популярные варианты для монтажа в жилых помещениях. Они легче по сравнению с другими материалами, а сам материал обладает высоким уровнем теплоотдачи.

Также эти модели в большинстве своем бюджетны, что расширяет круг потребителей.

Однако алюминий – химически активный металл, поэтому такие батареи требовательны к качеству теплоносителя.

Плюсы:

  • небольшой вес;
  • быстрый нагрев и теплоотдача;
  • демократичные цены;
  • широкий выбор моделей

Минусы:

  • химическая активность и чувствительность к теплоносителю;
  • низкая прочность.

Стальной радиатор – плюсы и минусы, в каких случаях лучше установить

Стальные радиаторы изготавливают из низкоуглеродной стали. Эмалевое покрытие обладает антикоррозийными свойствами. Модели имеют длительный срок службы, однако неустойчивы к гидроударам.

Для них нежелателен слив воды из системы, поскольку возможно образование коррозии из-за контакта с воздухом.

Наиболее оптимальны для производственных помещений.

Плюсы:

  • длительный срок службы;
  • небольшой объем теплоносителя;
  • надежность и прочность;
  • доступность по цене.

Минусы:

  • неустойчивы к гидроударам;
  • сквозняки из-за конвекции.

Чугунный радиатор – плюсы и минусы, в каких случаях лучше установить

Самый старый и известный вариант. Новые модели выпускаются нечасто, обладают необычными дизайнами, особенно при стилизации под медь или латунь.

Они надежны, устойчивы к коррозии и обладают высокой теплоемкостью, нетребовательны к теплоносителю.

Чаще всего выпускаются дизайнерские модели.

Плюсы:

  • надежность и устойчивость к коррозии;
  • теплоемкость;
  • нетребовательность к теплоносителю;
  • длительный срок службы и гарантии.

Минусы:

  • высокий вес;
  • дизайнерские варианты очень дороги;
  • медленно нагреваются;
  • чувствительны к гидроударам.

Способы подключения

Помимо материалов, модели могут различаться также по способам подключения. Это также важный фактор при выборе радиатора, поскольку при неправильно подобранном радиаторе невозможно будет подключить его к отопительной системе.

Выделяют следующие типы подключений:

  • боковое;
  • нижнее;
  • универсальное.

Типы радиаторов отопления

Радиаторы отопления отличаются не только материалом изготовления, но и строением.

Выделяют 4 типа отопительных устройств:

  • секционные – сборные биметаллические модели, состоящие из сердечника и внешних секций. У таких вариантов есть существенный минус – стыки могут ломаться и протекать, однако они проще всего поддаются ремонту, а также их можно собрать в необходимых размерах;
  • монолитные – единый радиатор с высокими эксплуатационными характеристиками, стоят такие варианты дороже, и при повреждениях необходимо заменить всю конструкцию;
  • панельные, или конвекторные – обладают высоким КПД, являются самыми недорогими и наиболее распространенными, однако поддаются коррозии при завоздушивании и не переносят гидроударов;
  • трубчатые – конструкция из труб, имеющая определенное внешнее сходство с секционными вариантами. Устойчивы к гидроударам, имеют высокое рабочее давление, однако также, как панельные, слабо устойчивы к коррозии при попадании воздуха в систему.

Какую фирму выбрать?

Разнообразие марок на современном рынке поражает.

По мнению экспертов и по отзывам потребителей, лидерами в этой нише являются:

  • Royal Thermo – российский бренд с итальянским дизайном, изготавливающий радиаторы с учетом опытов зарубежных коллег. Выпускает преимущественно алюминиевые и биметаллические модели с повышенной теплоотдачей. При этом радиаторы фирмы обладают весьма демократичной ценой.
  • Buderus – немецкий бренд, основанный еще в 1731 году. Продуманный дизайн, внимание к качеству материалов и деталей – типичные черты радиаторов их производства. Усиленные модели, выпускаемые на рынок, обладают техническими характеристиками, конкурировать с которыми может далеко не каждая фирма.
  • Rifar – по мнению экспертов, лучший производитель радиаторов из России. Модели обладают высоким КПД и демократичными ценами. Бренд дает гарантию в 10 лет на поставляемые модели.

Отзывы покупателей

{{ reviewsOverall }} / 5
Оценка владельцев
(2 голосов)

Рейтинг бренда/модели

Количество проголосовавших


Добавьте свой отзыв!

Сортировать по:
Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

{{{review.rating_comment | nl2br}}}

Показать еще

Добавьте свой отзыв!

Полезное видео

Из видео вы узнаете как выбрать радиатор отопления:

Влияние различных геометрических размеров конвекторов на теплопередачу от панельных радиаторов

Изучение влияния различных размеров конвекторов, используемых в панельных радиаторах, на теплопередачу было основной целью настоящего численного исследования. Таким образом, было проведено интенсивное моделирование толщины конвектора ( т ), высоты конвектора ( H ), трапециевидной высоты конвектора ( L ), расстояния между двумя противоположными конвекторами ( d ), ширины кончика конвектора ( b ), вертикальное расположение конвектора ( f ) и коэффициент отсечки конвектора ( c ).Полученные результаты были нормализованы для радиатора длиной один метр, чтобы наблюдать эффект для всего радиатора.

На рис. 5 показано изменение теплопередачи в зависимости от толщины листа конвектора. Кроме того, показаны распределения температуры на горизонтальном уровне z = 300 мм для толщины t = 0,25 мм и t = 0,60 мм. Высота конвектора, трапецеидальная высота конвектора и расстояние между противоположными конвекторами были приняты постоянными: H = 510 мм, L = 37 мм и d = 7 мм соответственно.С увеличением толщины конвектора происходит постоянное увеличение теплоотдачи. Это связано с тем, что площадь поперечного сечения конвектора увеличивается с толщиной; следовательно, увеличивается площадь теплопроводности. Этот факт более четко прослеживается по распределению температуры, где значения температуры вокруг конвекторов и вблизи них выше при толщине конвектора t = 0,60 мм.

Рис. 5

Зависимость теплопередачи на метр длины радиатора от толщины конвектора и распределения температуры на горизонтальном уровне 300 мм

В диапазоне 0.25 мм ≤ t ≤ 0,30 мм происходит резкое увеличение теплоотдачи, а при t > 0,30 мм крутизна изменения теплоотдачи уменьшается. Увеличение скорости в диапазоне 0,25 мм ≤ t ≤ 0,30 мм составляет почти 10,5%, тогда как скорость увеличения теплопередачи для 0,30 мм ≤ t ≤ 0,60 мм была рассчитана как всего 9,2%. Это увеличение показывает, что для толщины t = 0,25 мм передача тепла не могла происходить должным образом, а при увеличении толщины до t = 0.30 мм эту проблему можно решить. Это также наблюдается из распределения температуры t = 0,25 мм на горизонтальном уровне 300 мм, где температура намного ниже на конце конвекционного ребра, по сравнению со случаем t = 0,60 мм.

Влияние высоты конвектора на теплопередачу показано на рис. 6а. Конвекторы размещаются в средней части по высоте канала. При исследовании использовалась постоянная толщина конвектора т = 0,50 мм.Трапецеидальная высота L = 37 мм и расстояние между противоположными конвекторами d = 7 мм были смоделированы при исследовании влияния высоты конвектора.

Рис. 6

a Зависимость теплопередачи на метр длины радиатора от высоты конвектора, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Теплопередача увеличивается почти линейно с увеличение высоты конвектора.Увеличение высоты конвектора увеличивает время контакта проходящего внутри вертикального прохода воздуха с конвектором. В диапазоне 450 мм ≤ H ≤ 570 мм происходит увеличение теплоотдачи почти на 7,6%, тогда как для 570 мм ≤ H ≤ 600 мм увеличение скорости теплоотдачи составляет 4,7%. . Из-за увеличенной площади теплообмена происходит увеличение теплоотдачи в нижней части канала. Однако этого не наблюдается для конвектора высотой H = 450 мм.Рисунок 6b показывает, что увеличение высоты конвектора приводит к повышению температуры, и особенно в области кончика конвектора могут наблюдаться более высокие температуры. Кроме того, из-за расширенной поверхности в нижней части канала для H = 600 мм теплопередача максимальна в этой области, что в целом оказывает увеличивающее влияние на общую теплопередачу. При H = 600 мм конвектор расширяется по всему каналу, что препятствует смешиванию холодного воздуха снаружи конвекторов с нагретым воздухом, заключенным внутри конвекторов, что дополнительно увеличивает теплоотдачу.

В целом, теплопередача может быть увеличена примерно на 8% при увеличении высоты конвектора с H = 450 мм до H = 600 мм. При этом общий объем материала увеличился почти на 18% [16].

Трапецеидальная высота конвекторов является важным параметром, поскольку она является продолжением конвекционного ребра в направлении теплопередачи. Таким образом, влияние трапециевидной высоты конвектора для диапазона 25 мм ≤ L ≤ 80 мм на теплопередачу, а распределение температуры вдоль канала показано на рис.7. Как видно, теплоотдача увеличивается и достигает максимума при L = 75 мм. При L > 75 мм происходит уменьшение теплоотдачи. Также было замечено, что в диапазоне 25 мм ≤ L ≤ 60 мм увеличение теплоотдачи происходит со скоростью 36,8%, тогда как скорость увеличения уменьшается для L > 60 мм, а в диапазоне 60 мм ≤ L ≤ 80 мм скорость увеличения составила 3,1%. При проектировании конвекционных ребер должна быть получена соответствующая длина ребер из-за того, что температура экспоненциально падает вдоль ребра [17].Следовательно, в исследованном диапазоне трапециевидных высот настоящего исследования было замечено, что это ограничение было достигнуто.

Рис. 7

a Зависимость теплопередачи на метр длины радиатора от трапециевидной высоты конвектора, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Этот факт можно наблюдать далее ясно на рис. 7б. Распределение температуры по высоте канала и на разных отметках показано на этом рисунке для L = 25 мм и L = 60 мм.Для меньших высот были получены более высокие значения температуры по высоте канала и на разных отметках. Однако из-за ограничения скорость воздуха уменьшается, что оказывает уменьшающееся влияние на теплопередачу. С другой стороны, было замечено, что с увеличением высоты трапеции температура падает вдоль ребра, и более низкие значения температуры наблюдаются в области кончика ребра. Это показывает, что при определенном значении трапециевидной высоты теплопроводность не могла возникнуть должным образом, что снижает влияние на теплопередачу.

Влияние расстояния между двумя противоположными конвекторами на теплопередачу и распределение температуры было исследовано для диапазона 0 мм ≤ d ≤ 12 мм. Остальные параметры оставались постоянными: H = 510 мм, t = 0,50 мм, L = 37 мм, а конвекторы были размещены в средней части по высоте канала. Влияние расстояния между противоположными конвекторами на теплопередачу показано на рис. 8а. Теплопередача увеличивается с увеличением расстояния и становится почти постоянной для расстояния d ≥ 6 мм.Это происходит из-за большого расстояния между конвекторами, которое не оказывает нагревающего воздействия на воздушный поток за пределами границы и в пространстве между противоположными ребрами. Следовательно, после определенного значения теплопередача почти не изменяется. Однако в диапазоне 0 мм ≤ d ≤ 6 мм теплопередача увеличивается примерно на 17,9%. Наихудший случай был получен для d = 0 мм. Это происходит из-за воздушного потока, который блокируется в области наконечника, следовательно, с уменьшением скорости воздушного потока уменьшается теплопередача.

Рис. 8

a Зависимость теплопередачи на метр длины радиатора от расстояния между двумя противоположными конвекторами, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 600 мм

Полученные распределения температуры показаны на рис. 8б. Было замечено, что на расстоянии d = 0 мм высокие температуры возникают вокруг концевой части конвекторов; однако вблизи верхней области (участок C – C) возникает холодная область.Как видно из распределений скоростей, происходит обратный поток и наблюдается унос холодного воздуха. Это снижает теплопередачу; следовательно, наименьшая теплопередача была получена при d = 0 мм. На расстоянии d = 12 мм видна холодная зона вне конвекторов. Эта холодная зона находится между двумя противоположными конвекторами. Следовательно, после определенного значения расстояния между противоположными конвекторами теплопередача практически не изменяется.

Ширина кончиков конвекторов была исследована, результаты представлены на рис.9. Увеличение ширины наконечника увеличивает теплопередачу. Рисунок 9b показывает, что ширина кончика b = 0 мм образует треугольную область, ограниченную конвектором. Внутри этой треугольной области наблюдаются высокие температуры, а за пределами конвекторов наблюдаются более низкие температуры. Из-за малой площади поток перекрывается, и, кроме того, малая площадь поверхности возникает на кончике конвектора. Это сказывается на общей теплопередаче, поэтому наименьшая теплопередача была получена для b = 0 мм.В противном случае максимальная теплоотдача получается при b = 12 мм. Увеличение ширины наконечника увеличивает площадь поверхности в области наконечника конвектора. Кроме того, за счет увеличения площади внутри зоны конвектора не перекрывается воздушный поток, что положительно сказывается на теплопередаче.

Рис. 9

a Зависимость теплопередачи на метр длины радиатора от ширины кончика конвекторов, b Распределение температуры на разных горизонтальных уровнях 150 мм, 300 мм и 450 мм

Влияние вертикального расположения работы конвектора для конвектора высотой H = 510 мм по теплоотдаче представлена ​​на рис.10. Вертикальное распределение температуры по высоте канала и локальный перепад температур между обогреваемой стенкой и воздухом показаны на рис. 10б. Было замечено, что наибольшая теплопередача может быть получена для случая f = 0 мм, когда конвектор расположен в нижней выходной секции ( z = 0 мм) вертикального канала. Теплопередача уменьшается с увеличением вертикального расположения. Для f = 0 мм холодный воздух, попадающий в вертикальный канал, обтекает выступающие поверхности; следовательно, увеличение разницы температур в указанной области увеличивает теплопередачу.По-разному, для f = 90 мм в нижней части канала возникает холодная зона, пока воздушный поток не достигнет конвекторов. Следовательно, происходит уменьшение теплопередачи. На вертикальном уровне z = 0 мм более высокая температура воздуха может быть получена при f = 0 мм; следовательно, разница температур между стеной и воздухом ниже по сравнению с f = 90 мм. Это противоположно для z = 600 мм, где более высокие температуры воздуха имеют место для f = 90 мм; это конвекторы, которые расположены близко к верхней выходной секции.В обоих случаях температура снижается с увеличением высоты по вертикали.

Рис.10

a Зависимость теплопередачи на метр длины радиатора от вертикального расположения конвектора, b среднее распределение температуры на разных горизонтальных уровнях для f = 0 мм и f = 90 мм и температуры распределения на плоскости x z

Идею создания камеры смешения между конвекторами предложили Myhren и Holmberg [5], где они исследовали влияние камеры смешения на естественную и принудительную конвекцию вентиляционных радиаторов. конвекционные ребра.В настоящем исследовании использовалась высота конвектора H = 510 мм, и процент отсечки использовался в средней части конвекторов, чтобы наблюдать влияние этих смесительных камер на теплопередачу. Ребра конвекции были прерваны в средней части, чтобы создать пространство, которое образовало смесительную камеру. Это отношение расстояния откачиваемой части к общей высоте ребра. Используя такую ​​зону среза конвекционных ребер, можно разрушить изолирующий тепловой пограничный слой, и, кроме того, можно будет использовать меньше материала.Изменение теплопроизводительности по отношению к коэффициентам отключения показано на рис. 11. Увеличение коэффициента отключения снижает теплопередачу, и самая низкая теплопередача была получена для случая без конвекторов, установленных на обогреваемой стене. На рис. 11б наблюдался разрыв пограничного слоя; однако в условиях естественной конвекции уменьшение площади поверхности конвекторов оказывает большое влияние на теплопередачу и, соответственно, на распределение температуры. Следовательно, с увеличением коэффициента отсечки теплоотдача, а также значения температуры, происходящие внутри вертикального канала, уменьшаются.Левый рисунок на рис. 11b показывает, что разница температур для случая без конвекционного ребра наибольшая. Это связано с воздухом, который контактирует только с нагретым воздухом, а за пределами пограничного слоя температура остается на уровне 20 ° C. С другой стороны, для случая c = 50% и c = 0% разница температур между стеной и воздухом почти одинакова для 0 ≤ z ≤ 200 мм. Для z > 200 мм унос холодного воздуха происходит для c = 50% и разница температур увеличивается, тогда как для c = 0% температура воздуха продолжает увеличиваться, а разница температур уменьшается.

Рис. 11

a Зависимость теплопередачи на метр длины радиатора от коэффициента отсечки конвекторов, b разница температур между стеной и воздухом по высоте канала и температурные контуры на x z плоскость

Для теплопередачи внутри канала корреляция была получена с использованием полученных результатов моделирования. Метод регрессии наименьших квадратов был использован для получения показателей степени коэффициентов.{1.387}; \, \, 0.25 \, {\ text {mm}} \ le t \ le 0.60 \, {\ text {mm}}; \, \, 25 \, {\ text {mm}} \ le L \ le 80 \, {\ text {мм}}; \\ & 450 \, {\ text {mm}} \ le H \ le 600 \, {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le d \ le 12 \ , {\ text {mm}}; \, \, 2 \, {\ text {mm}} \ le b \ le 12 \, {\ text {mm}} \\ \ end {выровнено} $$

(13)

Рис. 12

Результаты корреляции исследуемых параметров

Полученная корреляция будет полезна производителям при более эффективном проектировании новых панельных радиаторов.

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиатора или нагревательной панели в первую очередь зависит от разницы температур между горячей поверхностью и окружающим воздухом. Тепловыделение можно рассчитать

P = P 50 [(t i — t r ) / ln ((t i — t a ) / (t r — t a )) 1 / 49.32] n (1)

где

P = тепловыделение от радиатора (Вт, Дж / с)

P 50 = тепловыделение радиатора при разности температур 50 o C (Вт)

t i = температура воды на входе ( o C)

t r = температура воды на выходе ( o C)

t a = температура окружающего воздуха ( o C)

n = константа, описывающая тип радиатора (1.33 для стандартных панельных радиаторов, 1,3 — 1,6 для конвекторов)

Обратите внимание, что радиаторы обычно рассчитаны на температуру средней панели 70 o C — и температуру окружающего воздуха 20 o C (разница 50 o C )

Пример — Тепловыделение от радиатора

Теплоотдача от радиатора с номиналом *) Теплоотдача 1000 Вт при температуре воды на входе t i = 70 o C и температура на выходе t r = 50 o C можно рассчитать

P = (1000 Вт) [((70 o C) — (50 o C)) / ln (( (70 o C) — (20 o C)) / ((50 o C) — (20 o C))) 1/49.32] 1,33

= 736 Вт

*) номинальное при температуре воды на входе т i = 80 o C , температура воды на выходе т r = 60 o C и температура окружающего воздуха t a = 20 o C

Калькулятор тепловыделения радиатора

Тепловыделение и расход воды

Калькулятор ниже можно использовать для расчета тепловыделения и расхода воды от радиатора, работающего вне стандартных условий — например, повышение или понижение температуры воды на входе или выходе или повышение или понижение температуры окружающего воздуха в помещении.

Температура воды в обратной линии и расход

Калькулятор ниже может использоваться для расчета температуры воды в обратной линии , и , объемного расхода воды через радиаторы на основе фактического тепловыделения и температуры воды на входе.

Радиаторы увеличенного размера довольно распространены, поскольку практически невозможно адаптировать стандартный радиатор точно к требуемым потерям тепла из комнаты. С помощью калькулятора, расположенного ниже, можно изучить последствия нестандартного тепловыделения, когда радиатор слишком большой.

При проверке теплоотдачи радиаторов учтите, что стандарты испытаний различаются. Примеры стандартов:

  • BS 3528 «Спецификация для обогревателей конвекционного типа, работающих с паром или горячей водой» (отозвана, заменена на BS EN442) — температура подачи 90 o C, температура возврата 70 o C , температура воздуха 20 o C
  • BS EN442 «Спецификация на радиаторы и конвекторы.»- температура подачи 75 o C , температура обратки 65 o C, температура воздуха 20 o C

Испытание того же радиатора с BS EN442 по сравнению с BS 3528 снижает тепловую мощность с приблизительно 11% .

Можно ли в жаркую погоду охладить внутреннюю часть дома путем циркуляции охлажденной воды через существующую систему центрального отопления? | Примечания и запросы

SPECULATIVE SCIENCE

Можно ли в жаркую погоду охладить интерьер дома путем циркуляции охлажденной воды через существующую систему центрального отопления?

Джон Рэмси, Лондон

  • Технически да.Я свариваю собственное пиво, которое включает в себя некоторое время кипячения, а затем быстрое охлаждение, что достигается путем пропускания холодной воды через медную трубку, погруженную в горячее пиво. Это очень эффективно для получения большого количества энергии из такого небольшого объема, но я думаю, что это было бы ужасно медленно и неэффективно для всего дома (если только вы не хотите жить в беспорядке из труб, как тот парень в фильме ` Brazil ‘)

    Брайан, Сан-Диего, США

  • В принципе да; Радиаторы центрального отопления — это просто теплообменники.Обычно они работают, излучая тепло в комнату, так как воздух, окружающий радиатор, будет иметь более низкую температуру, чем горячая вода, текущая внутри него, и поэтому между ними будет существовать температурный градиент. Если бы температурный градиент был изменен на противоположный, так что воздух за пределами радиатора имел более высокую температуру, чем вода, текущая внутри него — как это произошло бы, если бы вода была охлаждена, — тогда тепло будет перетекать из воздуха в воду, нагревая воду и охлаждая воздух и тем самым охлаждая комнату.На практике могут быть «инженерные» причины, которые могут сделать переход от функции нагрева к функции охлаждения проблематичным. Один из них — это процесс, при котором вода циркулирует в системе; в системе с чистой конвекцией горячая вода, покидающая теплообменник котла, создает вакуум, который втягивает более холодную воду, возвращающуюся из радиаторов. В системе охлаждения котел больше не будет функционировать как таковой, поэтому процесс конвекции может выйти из строя, и вода больше не будет циркулировать.Решением здесь будет установка электрического насоса для поддержания циркуляции воды. Другой проблемой было бы рассеивание нежелательного тепла, улавливаемого водой после каждого цикла циркуляции; вам нужно будет разработать теплообменник (по конструкции аналогичный типичному котлу, но с обратной функцией излучения тепла, а не его поглощения), и этот теплообменник необходимо расположить снаружи, чтобы избежать повторного излучения. тепло в дом.

    Стив Дентон, Лондон, Великобритания

  • Я могу ошибаться, но я думаю, что, поскольку «холод» — это просто отсутствие тепла, он не излучается таким же образом.Таким образом, в центральной системе были бы хорошие холодные радиаторы, но холод не проникал бы в комнату.

    Саймон Гилман, Лондон, Великобритания

  • Возможно, но потребуется много труб. Скорость охлаждения пропорциональна разнице температур между трубой и комнатой. В то время как температура горячей воды при обогреве, возможно, на 50 градусов выше комнатной, для того, чтобы иметь такой же эффект, вода должна быть примерно на 50 градусов ниже комнатной температуры, то есть ниже точки замерзания, и ее трудно перекачивать по круглым трубам.Следовательно, потребуется большая площадь поверхности труб.

    Саймон, Брэкнелл, Великобритания

  • Это было бы возможно из-за эффекта холодного излучения, хотя и немного беспорядочно из-за конденсата, образующегося на поверхности трубопроводов и радиаторов.

    Тони, Токио, Япония,

  • Чтобы отапливать дом зимой, по трубам пропускают воду с высокой температурой (точную цифру не знаю, допустим, 60 градусов С). Это больше, чем температура в помещении, и поэтому энергия перетекает от радиатора в комнату.Чтобы сделать то же самое с охлаждением дома летом, также потребуется разница температур, при этом вода в трубах будет прохладнее. Однако он может опускаться только до 0 градусов, иначе вода не будет течь. Это означает, что охлаждающий эффект будет намного ниже, чем эффект нагрева. Может быть, жидкий азот будет лучшей идеей? Или, может быть, какая-то охлаждающая жидкость используется в холодильниках? Конечно, вам также понадобится теплообменник снаружи дома (например, на задней стенке холодильника).Кроме того, радиаторы обогревают всю комнату, создавая конвекцию в воздухе. Поэтому вам придется переключить все радиаторы так, чтобы они были ближе к потолку, если вы хотите быть наиболее эффективными.

    Ник, Англия

Добавьте свой ответ

Влияние положения радиатора и массового потока на скорость теплопередачи сушильной камеры

Особенности

Большому радиатору требуется много энергии.

Комнатный радиатор можно использовать для сушки товаров.

Потоки массы горячей воды не могут влиять на скорость теплопередачи в радиаторе.

Положение радиатора влияет на скорость принудительной и свободной теплопередачи.

Комнатный радиатор — футуристическое устройство для сушки товаров высокого качества.

Abstract

Комнатный радиатор, который обычно используется в холодных странах, фактически может использоваться в качестве источника тепла для сухих товаров, особенно в сезон дождей, когда солнце редко светит из-за сильных дождей и облаков.Были проведены эксперименты по исследованию влияния положения радиатора и потока массы на скорость теплопередачи. Это исследование предназначено для определения наилучшего положения радиатора и оптимального потока массы. В качестве радиатора использовался оребренный радиатор из медных труб и алюминиевых пластин с габаритными размерами 220 мм × 50 мм × 310 мм. Помещение прототипа было построено с использованием фанеры и деревянного каркаса с габаритными размерами 1000 мм × 1000 мм × 1000 мм. В качестве рабочего тела использовалась нагретая вода, протекающая внутри радиатора, и воздух, естественным образом циркулирующий внутри помещения прототипа.Номинальные использованные массовые потоки составляли 800, 900 и 1000 кг / м 2 с. Температура воды на входе в радиатор поддерживалась 80 ° C, тогда как начальная температура воздуха в помещении прототипа составляла 30 ° C. Были исследованы три положения радиатора. Результаты показывают, что влияние потока массы на скорость теплопередачи принудительной и свободной конвекции незначительно, но расположение радиатора сильно влияет на скорость теплопередачи как для принудительной, так и для свободной конвекции.

Ключевые слова

Радиатор

Положение радиатора

Поток массы

Принудительная и свободная конвекция

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2016 Авторы.Опубликовано Elsevier BV

Рекомендуемые статьи

Цитирующие статьи

Система центрального отопления — обзор

6.1 Общие положения

Для распределения солнечного тепла в зданиях используется гидронная система (излучающие панели и радиаторы горячей воды) или центральная принудительная установка. -возможность использования воздушной системы.

В системах центрального отопления температура горячей воды может иметь разные значения. В недавнем прошлом наиболее используемым значением в Румынии, а также в других странах Европейского Союза было 90 ° C с перепадом температуры на 20 ° C, но в настоящее время температура подачи обычно ниже 90 ° C.

Обеспечение потребности в тепле для зданий, оборудованных системами центрального отопления, требует систем с высокой эффективностью не только в процессе производства тепла, но и в распределении тепловой энергии. Одним из способов повышения эффективности систем отопления является использование пониженной температуры [1]. Кроме того, можно использовать ВИЭ с более высокой эффективностью в качестве солнечной энергии. Обычно плоские жидкостные коллекторы нагревают передающую и распределяющую жидкость до температуры от 35 до 50 ° C.Систему необходимо контролировать и оптимизировать в соответствии с постоянно меняющейся потребностью в тепле.

Энергетическая и эксергетическая эффективность систем центрального отопления выше при пониженных температурах горячей воды [2], но, основываясь на [3], необходимо указать, что это справедливо только для полностью сбалансированных систем. Стабильность системы центрального отопления с пониженной температурой может быть улучшена за счет уменьшения уровня перепада температуры. Таким образом, можно получить системы отопления с более высокой стабильностью и энергоэффективностью за счет одновременного снижения температуры подачи и падения температуры.

После внедрения пластиковых трубопроводов применение водного лучистого отопления с трубами, встроенными в поверхности помещений (например, полы, стены и потолки), значительно расширилось во всем мире. Ранее системы лучистого отопления применялись в основном для жилых домов из-за комфорта и свободного использования площади без каких-либо препятствий для установки. По тем же причинам, а также для возможного снижения пиковых нагрузок и экономии энергии, излучающие системы широко применяются в коммерческих и промышленных зданиях.Из-за больших поверхностей, необходимых для передачи тепла, системы работают с водой с низкой температурой для обогрева. Однако, чтобы расширить использование этих типов генераторов и извлечь выгоду из их энергоэффективности для достижения целей 20–20–20 (повышение энергоэффективности на 20%, сокращение выбросов CO 2 на 20% и возобновляемые источники энергии на 20%) к 2020 году), необходима работа с радиаторами, которые в прошлом были наиболее часто используемыми оконечными устройствами в системах отопления.

В Европе предстоит отремонтировать десятки тысяч зданий, большинство из которых — жилые.Энергетическая задача будущего будет заключаться в ремонте существующих зданий и предложении системно-инженерных технологий, которые могут быть установлены с минимальным вмешательством, что будет чрезвычайно успешным. Следовательно, если продвигается солнечная технология, она должна быть рассчитана также на работу с радиаторами.

В этой главе представлены системы распределения тепла в зданиях, включая водяные радиаторы, излучающие панели (пол, стены, потолок и пол-потолок) и комнатные воздухонагреватели. Первой целью данного исследования является анализ экономии энергии в системах центрального отопления с пониженной температурой подачи для различных типов радиаторов с учетом теплоизоляции распределительных труб и исследование производительности различных типов низкотемпературных систем отопления с разные методы.Кроме того, разработана и экспериментально подтверждена математическая модель для численного моделирования теплового излучения излучающих полов, а также проведен сравнительный анализ энергетических, экологических и экономических характеристик полов, стен, потолка и пола-потолка с использованием численного моделирования с Выполняется программное обеспечение моделирования переходных систем (TRNSYS). Наконец, включена важная информация для контроля и эффективности SHS, разработана аналитическая модель для энергетического анализа SHS, и представлены некоторые показатели экономического анализа, показывающие возможность внедрения этих систем в зданиях.

Есть ли вентиляторы для радиаторов для повышения производительности?

Я слышал об идее, что использование вентиляторов увеличивает нагрузку на котел, и, исходя из моего опыта, это миф … или ошибка.

В качестве фона я создаю печи для обжига и печи для термообработки, поэтому идея о том, что отвод тепла от радиатора, который является устройством теплопередачи, не подходит. И вот почему:

Если у вас есть горелка в установке котла, эта горелка будет определяться ее способностью подавать сжигаемое топливо в камеру сгорания.Мы предполагаем, что горелка настроена как можно лучше с кислородом для максимально эффективного сгорания. Эта горелка может и будет производить только пламя с установленным пиковым числом БТЕ. Если мощность горелки составляет 100 000 БТЕ, то это то, что она подает в течение каждого периода розжига и остается до тех пор, пока дом не нагреется до целевой температуры, установленной контроллером, и не будет измерен термопарой или устройством для считывания температуры. По достижении заданного значения печь отключается. Он срабатывает снова, когда температура в доме падает ниже уставки на термостате.

Горелка в этом случае нагревает камеру, выходящую в дымоход, а задача теплообменника — уловить как можно больше этих БТЕ до того, как они выйдут из дымохода. Любое тепло, выходящее из дымохода, теряет тепло.

Но следующая проблема заключается в том, что среда в радиаторе — это, как правило, вода или пар. Старые котлы работают за счет конвекции. Эта концепция означает, что горячая вода или пар поднимаются и переходят в холод, создавая поток из горячих линий в охлаждающую воду, выходящую из радиаторов и возвращающуюся через обратные линии в теплообменник.Это делается с помощью конвекции, а также с помощью насосов.

Среда для тепла переносит тепло. Если вы можете получить это тепло, это означает, что обратные линии будут холоднее, но печь не чувствует, не ощущает и не работает больше из-за большего количества тепла, отводимого из контура. Это горелка на 100000 Но, которая сжигает 100000 БТЕ, не больше и не меньше (при условии, что она хорошо настроена).

Чем больше тепла вы получаете, тем меньше тепла теряется в дымоходе. Если вы это сделаете, вы эффективно передадите больше тепла из камеры сгорания.

Стоит отметить, что некоторые печи настолько эффективны, что для отвода дымовых газов требуются пластиковые трубы, потому что от выхлопных газов отводится так много тепла, что остается только пар. Все, что меньше, чем труба из ПВХ, вызывает коррозию, потому что в выхлопных газах в основном конденсируется теплый пар. И это, друзья мои, то, что вам нужно! Вы хотите, чтобы выхлоп отводил крошечную долю тепла, выделяемого вашей горелкой.

Это мое обоснованное мнение, а именно: заводите фанатов. Мои собственные радиаторы спасибо…

Какие металлы рассеивают тепло лучше всего

Некоторые металлы рассеивают
нагреваются более эффективно, чем другие, и эта теплопроводность важна
в ряде приложений. Теплопроводность — это мера металла
способность проводить тепло. Это означает, что металл охлаждает
температуры, в результате процесса рассеивания.

Металлы с
самая высокая теплопроводность у меди и алюминия. Самые низкие из стали и
бронза.

Металлы, проводящие тепло
эффективно используются в приложениях, где важна передача тепла,
либо как часть процесса охлаждения или нагрева.С другой стороны, металлы любят
сталь, которая плохо проводит тепло, подходит для высоких температур
среды, в которых термостойкость имеет решающее значение.

Например, как
эффективный теплопровод, медь используется в нагревательных стержнях и проводах, горячей воде
резервуары и теплообменники. Точно так же алюминиевые сплавы являются наиболее распространенными.
материал в радиаторах.

Где термостойкость
важная функция, то металлы с низкой теплопроводностью наиболее
уместны, например, авиационные двигатели из стали.

По теплопроводности
применения, эти металлы должны быть сначала изготовлены, чтобы сделать их пригодными для
их конечная цель. Вот почему высокая температура
изоляция
и системы безопасности печи имеют решающее значение для литейного производства и сталелитейной промышленности .

Теплообменники

Теплообменники
устройства, передающие тепло от одной формы к другой. Этот обмен материей
может быть жидкостью, такой как масло или вода, или движущимся воздухом. Главный металл в жаре
теплообменники изготовлены из меди, но алюминий может стать рентабельной альтернативой
некоторые приложения.Оба используются, потому что они хорошо проводят тепло.

Распространенный вид тепла
обменник радиатора автомобиля. Охлаждающая жидкость двигателя сделана из слоев металла.
листы, сложенные вместе, с алюминиевым сердечником.

Охлаждает двигатель за счет
циркуляция жидкой охлаждающей жидкости на водной или масляной основе. Эта жидкость нагревается через
блок двигателя, затем теряет тепло через радиатор перед тем, как быть
вернулся к двигателю.

— Теплообменники также используются в авиационных двигателях для отвода избыточного тепла, а также в военной технике, лазерах, рентгеновских лучах и источниках питания.

-Промышленные объекты, на которых используются теплообменники, включают атомные электростанции и химические заводы. Обычно это трубы из медно-никелевого сплава с хорошей устойчивостью к коррозии.

-Газоводяные теплообменники передают тепло, вырабатываемое газовым топливом, воде в бытовых и коммерческих котлах.

— Испарительные агрегаты управляют теплообменом воздух-воздух в воздушных тепловых насосах, используемых в бытовых и коммерческих системах отопления.

Радиаторы

Это особая форма
теплообменника зависит от теплопроводности для передачи тепла, генерируемого
электронные или механические устройства в движущуюся охлаждающую жидкость, которая затем
отводит тепло в охлаждение.

Опять же, здесь используются металлы
с высокой теплопроводностью.

Радиаторы обычно
изготовлен из алюминиевого сплава, обладающего одной из самых высоких теплопроводности
значения. Они используются в полупроводниках для различных потребителей и
промышленная электроника.

В компьютерах используются радиаторы
для охлаждения центральных процессоров и графических процессоров, но вы также
найти их в силовых транзисторах и светодиодах.

Возможно, проще
узнаваемое применение теплопроводности с учетом рассеивания тепла
качества, есть посуда.У высококачественных сковородок медное дно, потому что это будет
быстро проведите тепло, равномерно распределяя его по поверхности.

Процессы плавки алюминия и меди

Как теплопроводящие
металлы, медь и алюминий имеют огромное практическое значение. Однако плавка
Сам процесс извлечения этих металлов из руд требует квалифицированных термических
управление.

Индукционные печи
обычно обрабатывают медь и алюминий, которые имеют высокую температуру плавления
1083 ° С.Этот индукционный нагрев чище и энергоэффективнее, чем
традиционными методами, но требует точного контроля температуры и термического
управление.

Индукционные печи не
обладают способностью к рафинированию, поэтому обрабатываемые ими материалы сначала должны быть очищены от
любые продукты окисления. Эти печи могут быть как без сердечника, так и с расплавом.
металлическая петля, намотанная через железный сердечник.

Изоляция и безопасность печи

Так же, как медь и алюминий
используются в теплопередаче, поэтому этот процесс помогает фактическому производству этих
металлы в первую очередь.Микропористая высокотемпературная изоляция помогает
предотвращают передачу тепла в печах, плавящих эти металлы.

микропористая Эльмелина
материал называется Elmtherm и бывает нескольких сортов. В алюминии
системы отмывки оптимизируют движение и сводят к минимуму потери тепла; и в таянии
печей это помогает поддерживать равномерное распределение тепла и качество
готовый продукт.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
