Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

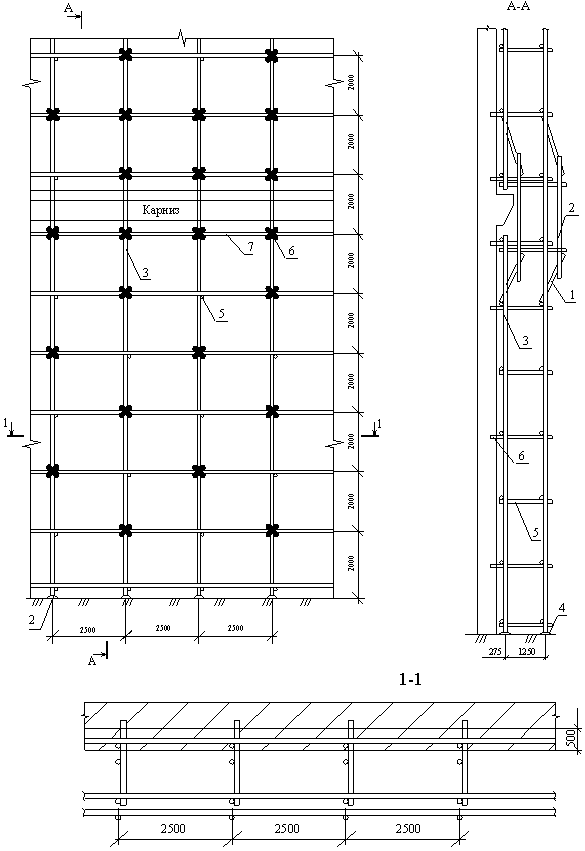

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

  • настил и боковые горизонтальные опоры;
  • распорки;
  • стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Страница не найдена — Все о трубах






Вентили и задвижки


2 843 просмотров


Здравствуйте, уважаемый читатель! Среди представителей запорной арматуры кран шаровый фланцевый выделяется как и своим внешним видом, так и способом присоединения к коммуникациям. В сегодняшней статье разберем, какую конструкцию он собой представляет, как его лучше использовать. Оглавление1 Что это такое и для чего он нужен2 Назначение






Полимерные


6 699 просмотров


Доброе время суток, дорогой читатель! Наружные кабельные линии и электропроводка внутри дома требуют дополнительной






Вентили и задвижки


9 757 просмотров


Доброго времени суток вам, дорогой собеседник. Частенько холодной зимой мы мерзнем в собственных квартирах.






Отопление


1 077 просмотров


Принять решение о том, какая система отопления лучше, однотрубная или двухтрубная, можно после анализа особенностей конструкции,






Поставщики


3 132 просмотров


Приветствую всех читателей моих публикаций. В этой я расскажу о производителях пластиковых труб и






Отопление


1 248 просмотров


Я приветствую моего постоянного читателя и предлагаю вашему вниманию статью об устройстве теплого пола

Страница не найдена — Все о трубах






Металлические


649 просмотров


Современная цивилизация без трубопроводов просто перестанет существовать. Никто не будет жить в доме без






Фитинги и заглушки


2 517 просмотров


Приветствуем нашего постоянного читателя. Представьте, вы выбрали самый долговечный материал для водоснабжающих и отопительных






Вентиляция и дымоход


12 670 просмотров


Здравствуйте друзья! Согласитесь, в наш век стекла и нержавейки иногда так хочется немножко тепла






Отопление


5 958 просмотров


Современный человек – существо теплолюбивое. В российском климате весной и осенью холодно, а зимой






Материалы


2 353 просмотров


Всем привет! По официальной статистике, во всем мире из полиэтилена производится больше половины полимерных






Фитинги и заглушки


1 122 просмотров


Здравствуйте, уважаемый читатель! Мы привыкли к тому, что монтаж и соединительный ремонт металлических стояков

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Рекомендуемые трубы

По материалу:

  • Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
  • Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

  • Вертикальные стойки. Труба профильная 30 х 30.
  • Распорки (диагональные, горизонтальные). Труба круглая на 15.
  • Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

  • Длина – от 1600 до 2000.
  • Ширина – в пределах 1000.
  • Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

  • Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
  • Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

  • Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
  • Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
  • Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
  • Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
  • Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
  • Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
  • Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

  • подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
  • обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
  • Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

  • Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
  • Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

  • Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
  • Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
  • Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
  • Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

  • профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
  • труба с сечением 25х25 мм – для соединений;
  • труба диаметром 15 мм – для распорок;
  • доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
  • уровень;
  • сварочный аппарат;
  • саморезы, болты, гвозди;
  • болгарка;
  • дрель;
  • лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

  1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
  2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
  3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
  4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

  • Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
  • Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Строительные леса своими руками из профильной трубы, чертежи

Сложно без лессов выполнять строительные работы, особенно, если производить их необходимо на большой высоте. Конструкция поможет безопасно взобраться на возвышение, сделать все необходимое, поставить рядом материалы, которые помогут в деле. Брать в аренду строительные лесса из профильной трубы неудобно, так как это постоянно будет тянуть средства, что некоторым может не понравиться. Как вариант, лесса можно сделать своими руками. Они будут выполнены как удобно хозяину, обеспечат возможность подниматься на желаемую высоту.

Виды лессов

Существует несколько разновидностей лессов, которые вполне можно сделать самостоятельно. Для изготовления подойдут металлические трубы, можно добавлять в конструкцию доски. Если делать все из дерева, получится гораздо дешевле металлических.  Но такие установки не смогут выдерживать значительную нагрузку, есть вероятность надлома при большом весе, установленном на них.
Пример строительных лессов

По времени, каркас из металла будет выполняться дольше, но постепенно затраты на его изготовление будут перекрыты надежной службой. Если нужно конструкцию можно будет разобрать, перестроить. Кроме деревянных, имеются и другие виды лессов:

1. Хомутовые. Приоритетно, их используют для работы со зданиями, имеющими сложную конфигурацию. Собрать такие изделия проблематично, но есть вариант изгибать их, как того требует необходимость.

2. Клиновые. На них можно укладывать значительную массу.

3. Штыревые. Их достаточно просто собрать-разобрать. Они пойдут для мелких строительных работ, не требующих серьезной подготовки.

4. Рамные. Их преимущество в легкости, простоте сборки. Собрать их можно очень высокими, до 50 метров. Выдержать они смогут около 200 кг на каждый метр поверхности основания. В стройке их используют чаще всего, потому как сделать их своими руками несложно.

Важно: строительные лесса, сделанные своими руками из профильной трубы, не стоит подвергать значительным нагрузкам. Вдвоем становиться на них не рекомендуется.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

  1. Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
  2. Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
  3. Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
  4. Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
  5. Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.

Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.

Сбор лессов

Схема конструкции

Собираются строительные лесса в следующем порядке:

1. Вначале необходимо нарезать заготовки: диагональные части, скрепляющие конструкцию, по 2 метра. Их нужно надрезать по краям и сплющить примерно 6-7 см. Горизонтальные элементы – по 1 метру.

2. 2 стойки, располагающиеся по вертикали, соединяются с помощью распорок. Находиться они должны строго горизонтально.

3. Горизонтальные части соединяются с помощью стяжек, на расстоянии примерно 30 см. Потом туда будут укладываться доски.

4. Соединительные части закрепляются.

5. На опорах необходимо проделать отверстия для болтов.

6. Конструкция собирается полностью, с досками. Деревянные элементы соединяются саморезами. Схемы помогут понять, что и как делать.

Имеет смысл покрыть подмости краской, чтобы они прослужили дольше. Если конструкцию планируется часто разбирать-собирать, можно соединять элементы с помощью переходников. Необходимо нарезать трубы 3х3 см по 10 см. В них вставляется кусок профиля 2,5х2,5 см и элементы свариваются.
Схема строительного сооружения

Многие задумываются, стоит ли самостоятельно делать строительные лесса. С одной стороны, эта конструкция громоздкая, придется искать место для хранения всех частей. Если делать все из дерева, можно просто разобрать части, но это долго. Деревянные лесса соединяются только гвоздями, не саморезами. Доски будут целыми после работ, их можно использовать в других нуждах.

С другой стороны, если работы по строительству будут производиться часто, а высота на уровне второго этажа и дальше, здесь не обойтись без собственных лессов.

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Содержание статьи

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек
Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в уголУкосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы
До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров
Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену
Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Работа с резервуарами — Конструктор строительных лесов

Резервуар представляет собой вертикальную цилиндрическую форму с элементами управления для внешнего диаметра, толщины, начальной отметки и высоты. Scaffold Designer также рассчитывает внутренний диаметр для справки.

Страница содержит следующее:

Форма многоугольника и преобразование в стены

Преобразование резервуара в стены отличается от использования круглых лесов, поскольку позволяет работать с конструкциями различной формы, такими как пятиугольник или восьмиугольник состав.

При преобразовании в стены у вас будет несколько вариантов, которые позволят вам изменить форму, чтобы отразить структуру, над которой вы будете работать.

Для получения информации о преобразовании круглого резервуара в стены, пожалуйста, посетите Создание круглого резервуара и преобразование его в стены.

Многоугольные стены

Раздел «Многоугольная стена» позволяет пользователю указать, сколько стен будет иметь эта форма резервуара.

Количество сторон — Укажите количество сторон, которое будет иметь этот резервуар.

Длина стороны — Длина каждой стороны.

Преобразовать в форму стены

Сохраняет форму резервуара.

Удалить форму резервуара

Удаляет форму резервуара, оставляя только стенки.

Форма стены

Когда вы изменили форму резервуара на многосторонний многоугольник, вы можете преобразовать формы в стены.

Выберите желаемую форму стены.В этом списке отображаются формы стен из всех открытых трафаретов.

Если вы создаете новые образцы на основе формы стены, они также появятся в списке формы стены.

Настройки

В разделе Настройки вы можете выбрать добавление размеров и направляющих к вашей форме / конструкции.

Добавить размеры

Выберите, чтобы добавить размеры к новым стенам. Размеры добавляются в виде отдельных фигур, которые приклеиваются к стене или к направляющей стены.

Добавить направляющие

Выберите, чтобы добавить направляющие к новым стенам. Концы стен и конечные точки размеров будут приклеены к пересечению направляющих стены.

Вы можете перетаскивать направляющие, чтобы изменить размер создаваемых стен и пространств. Обязательно установите этот флажок, если планируете изменять размер пространств.

Исходная геометрия

Раздел Исходная Геометрия позволяет вам установить, как будет выглядеть форма.

Удалить

Щелкните, чтобы удалить исходные формы при преобразовании.

Преобразовать в форму пространства

Щелкните, чтобы создать форму пространства внутри области фигур, которые преобразуются в стены. Исходные формы удаляются.

Сохранить

Щелкните, чтобы сохранить исходные формы при преобразовании. Если вы переместите стену, вы увидите линии под ней.

Добавление строительных лесов в резервуар

Scaffold Designer автоматизирует процесс добавления строительных лесов к внутренней или внешней части резервуара, экономя много времени и усилий.Чтобы узнать, как это сделать, см. Работа с круглыми лесами .

Создание круглого резервуара и преобразование его в стены

Чтобы начать процесс добавления лесов в резервуар, вы должны создать резервуар и преобразовать его в серию стен.

Для создания резервуара и преобразования его в стены.

1. Щелкните и перетащите объект Tank на страницу чертежа.

Откроется диалоговое окно Данные формы .

2. Щелкните текстовое поле Внешний диаметр и введите новый диаметр резервуара.

3. Щелкните текстовое поле Толщина и введите новую толщину резервуара.

4. Щелкните текстовое поле Высота и введите новую высоту резервуара.

5. Щелкните ОК .

Дизайнер лесов создает резервуар на странице чертежа.

6. Выберите резервуар, щелкните вкладку Drawing и затем щелкните Polygon Wall .

Появится диалоговое окно Polygon Wall .

7. Щелкните текстовое поле Количество сторон и введите количество прямых стен, которые заменят круг.

8. Щелкните ОК .

Появится диалоговое окно Преобразовать в стены .

9. При необходимости щелкните соответствующий тип стены, чтобы выделить его.

10. Установите соответствующий флажок Settings (чтобы поставить галочку. Ваши варианты: Добавить размеры и Добавить направляющие .

11. Щелкните соответствующий переключатель Исходная геометрия (чтобы поставить отметку). Доступны следующие варианты: Удалить, Сохранить и Преобразовать в форму пространства .

Конструктор лесов преобразует твердый цилиндр резервуара в серию прямых стенок.

Теперь вы готовы настроить строительные леса и добавить их в резервуар.

Работа с размерами — конструктор строительных лесов

Размеры — это фигуры чертежей, которые можно использовать для отображения длины размещенных объектов.После приклеивания размер перемещается вместе с объектом в любое место на чертеже. Кроме того, при изменении длины объекта, к которому он прикреплен, размер отображает новую длину.

Эта страница содержит следующее:

О размерах по горизонтали

Используйте размер по горизонтали, чтобы показать длину по горизонтали стен, расположенных горизонтально, даже стен, расположенных по диагонали. После приклеивания к стене размер перемещается вместе со стеной в любое место на чертеже.Кроме того, при изменении длины стены, к которой она прикреплена, в поле «Горизонтальный размер» отображается новая длина. Однако, в отличие от размера контроллера, вы не можете использовать горизонтальный размер для изменения длины стены. Наконец, если вы измените угол стены, горизонтальный размер останется горизонтальным, давая вам горизонтальную длину стены.

О вертикальных размерах

Используйте вертикальный размер, чтобы показать длину по вертикали вертикально расположенных стен, даже стен, расположенных по диагонали.После приклеивания к стене размер перемещается вместе со стеной в любое место на чертеже. Кроме того, когда вы изменяете длину стены, к которой она прикреплена, Вертикальный размер отображает новую длину. Однако, в отличие от размера контроллера, вы не можете использовать вертикальный размер для изменения длины стены. Наконец, если вы измените угол стены, размер по вертикали останется вертикальным, что даст вам длину стены по вертикали.

О ровных равных размерах

Используйте ровный ровный размер, чтобы показать длину горизонтально, вертикально или диагонально расположенных стен.После приклеивания к стене размер перемещается вместе со стеной в любое место на чертеже. Кроме того, когда вы изменяете длину стены, к которой прикреплен этот размер, выровненный четный размер отображает новую длину. Однако, в отличие от размера контроллера, вы не можете использовать ровный размер с выравниванием для изменения длины стены. Наконец, если вы измените угол и / или длину стены, выровненный четный размер перемещается вместе со стеной, давая вам размер стены, независимо от ее угла или длины.

О габаритах контроллера

Контроллер Dimension — это умная форма, которая использует возможность приклеивания к другой форме. Когда вы приклеиваете фигуру контроллера к конечным точкам стены, вы можете изменить размерный текст (дважды щелкнув размер) на новое значение. Стена изменит длину, чтобы соответствовать размеру.

Добавить измерение

Редактировать текст

9 изменяет значение

Добавление размера к форме

Вы можете легко добавить любой размер к стенам, балкам, трубам, резервуарам, комнатам и т. д.

Чтобы добавить размер к фигуре:

1. Найдите фигуру чертежа, к которой вы хотите добавить размер.

2. Щелкните размер и перетащите его на фигуру так, чтобы один конец размера приклеился к одному концу фигуры.

3. Щелкните другой конец измерения и перетащите его на другой конец объекта, чтобы он приклеился к этому концу.

Редактирование размера контроллера

Размер контроллера — это умная форма, которая использует возможность приклеивания к другой форме.Когда вы приклеиваете фигуру контроллера к конечным точкам стены, вы можете изменить размерный текст (дважды щелкнув размер) на новое значение. Стена изменит длину, чтобы соответствовать размеру.

Для редактирования размера контроллера:

1. Найдите размер контроллера, который вы хотите изменить, и дважды щелкните его линейное измерение.

Измерение становится редактируемым.

2. Введите новое измерение.

3. Щелкните в любом месте страницы чертежа.

Форма чертежа изменяет свою длину в соответствии с введенным вами размером.

Чертежи строительных лесов — 48.3 Проект строительных лесов

В соответствии с нашей целью «стимулировать эволюцию строительных лесов» , мы постоянно ищем способы улучшить качество наших проектных чертежей, мы постоянно пересматриваем наши внутренние стандарты технических чертежей и вкладываем в них значительные средства каждый раз. год.Каждый в нашей команде дизайнеров создает проектные чертежи в соответствии с нашим стандартом, это обеспечивает единообразие и ясность, а также поддерживает контроль качества.

48.3 считают, что проектный чертеж выполняет одну главную функцию: не оставлять у строительных лесов никаких сомнений относительно того, что они должны построить на месте. Строительные чертежи, которые мы производим, предназначены в первую очередь для строительных лесов. Правила CDM требуют, чтобы мы, проектировщики, несли ответственность за успешное доведение наших проектных требований до всех участников проектной цепочки, а наши чертежи строительных лесов являются нашим основным средством коммуникации.Мы очень серьезно относимся к этой ответственности.

Это одна из причин, по которой мы считаем, что любое лицо, связанное с строительными лесами или ответственное за него, будь то лесовик, ответственный за работу, руководитель, менеджер, инженер, инспектор, всегда должны иметь доступ к чертежу правильного размера. Попытаться просмотреть чертеж формата A1 на бумаге формата A3 (или A4) сложно; потом он промокает, пачкается и рвется, и это становится практически невозможным!

Пожалуйста, всегда обращайтесь к нам, если вам требуются дополнительные копии дизайнерского чертежа в исходном размере — мы вышлем их бесплатно .

Наши проектные чертежи создаются с использованием новейших продуктов Autodesk в различных размерах, соответствующих дизайну, от A0 до A4.

Мы работаем по телефону:

  • AutoCAD 2019
  • AutoCAD LT 2019
  • AutoCAD Design Review 2019
  • Autodesk REVIT 2019
  • Autodesk REVIT LT 2019

Одна из целей Политики охраны окружающей среды 48.3 Scaffold Design — попытаться избежать хранения бумажных документов или отправки бумажная переписка везде, где это возможно.Дизайнерские чертежи — главное исключение из этого правила.

Вся проектная документация

Вся проектная документация, выпускаемая 48.3 Scaffold Design, принадлежит заказчику и принадлежит заказчику. Электронные документы зашифрованы в цифровом виде для обеспечения безопасности клиентов и защищены паролем, если это необходимо.

Документация по проектированию строительных лесов

обычно предоставляется в контролируемом формате .pdf в указанный клиентом список рассылки в соответствии с процедурами контроля документов 48.3. Все цветные отпечатки отправляются первым классом назначенному лицу для внутреннего распространения.

Требования к профессионалам в области дизайна

: строительные леса

Применимость кодекса и зонирования

Проект строительных лесов должен быть подан на рассмотрение в соответствии с действующим Кодексом Строительных норм Нью-Йорка 2014 года, как указано в статье AC 28-101.4 Административного кодекса.

Правила зонирования

Правила зонирования не распространяются на строительные леса.

ПРИМЕЧАНИЕ. Хотя ниже приводится список Кодекса и других нормативных актов, которые могут иметь отношение к разработке проекта, он не охватывает ВСЕ применимые нормативные акты.

Коды

Все проекты должны соответствовать Общим административным положениям и Строительному кодексу Нью-Йорка. Для проектов навесов на тротуаре могут быть задействованы Строительные нормы и правила Нью-Йорка, а также другие применимые нормы и правила. Типичные правила Кодекса, которые должен учитывать для проекта навеса на тротуаре, включают:

Строительные нормы и правила

Все проекты должны соответствовать Общим административным положениям и Строительному кодексу.Для проектов строительных лесов могут быть задействованы Строительный кодекс Нью-Йорка и другие применимые кодексы и законы:

Бюллетени по зданиям

Другие правила

Кодекс пожарной безопасности города Нью-Йорка
  • 2014 Кодекс пожарной безопасности Нью-Йорка

  • Доступ на крышу и препятствия (FC 504.4)

  • Доступ на крышу — Строительные леса, препятствующие доступу на крышу, должны быть спроектированы таким образом, чтобы обеспечивать безопасную посадку в таких местах в соответствии с утвержденным стандартом FC 504.4,1

Другие требования агентства

Кроме того, проекты строительных лесов должны соответствовать правилам, положениям, законам и кодексам других городских агентств, таких как Департамент транспорта Нью-Йорка (DOT), Департамент парков и отдыха Нью-Йорка (DPR), Департамент пожарной охраны (FDNY), Нью-Йорк. Охрана окружающей среды (DEP), Комиссия по сохранению достопримечательностей Нью-Йорка (LPC), Департамент охраны окружающей среды штата Нью-Йорк и другие.

  • Разрешение DOT требуется, если строительные леса выходят за пределы тротуара на улицу или в случае временного запрета на улицу в связи с особыми событиями
  • DEP и FDNY регулируют расположение пожарных кранов
  • Департамент парков и отдыха (DPR) регулирует посадку деревьев и тротуаров (см. Стандарты посадки деревьев DPR)
  • ЛПК регулирует знаковые районы
  • Коммунальные предприятия регулируют опоры электроснабжения
  • MTA регулирует использование решеток на тротуарах, входов в метро и автобусных остановок, а также соответствующих указателей
  • Почтовая служба США регулирует расположение почтовых ящиков
  • OSHA — Номер детали: 1910 — Рабочие поверхности для ходьбы: требования безопасности для строительных лесов; и 1926 — Строительные леса: Общие требования

Руководство по представлению планов проекта навесов для тротуаров

Перед подготовкой проектных чертежей и строительной документации зарегистрированный специалист по проектированию должен выполнить предпроектную проверку, в ходе которой будут проанализированы все элементы здания, системы и другие компоненты, затронутые предлагаемым объемом работ, для проверки установки или модификации в соответствии с кодексом. строительных лесов.

Исходя из сложности и масштаба проекта, информация, представленная на чертежах, должна четко описывать всю работу, необходимую для выполнения и завершения проекта в соответствии со стандартами в соответствии со Статьей AC 28-104, 2014 BC 107.2 и BC 1603.

Руководящие принципы DOB, изложенные в следующем разделе, обеспечивают организованный подход к подготовке строительной документации; это облегчит процесс обзора плана. На чертежах должны быть четко указаны существующие и предлагаемые условия и любая область, на которую распространяется объем работ.

Полное представление чертежей строительных лесов / строительной документации

Строительная документация должна отражать полную работу, включая применимые многочисленные дисциплины, такие как архитектурные, строительные, сантехнические, электрические, механические и другие. Должна быть тесная координация между всеми дисциплинами для предлагаемого объема работ для обеспечения соответствия кодексу; справочные документы AC 28-104.7, BC 107.2 и Руководство по экспертизе плана — Минимальные требования к обзору проектных чертежей, пересмотренный 4-30-2014 для информации о подаче и необходимой строительной документации.

Полный комплект чертежей должен включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как планы этажей, отметки, графики и детали. Применимые строительные нормы и правила и примечания должны быть указаны на чертежах, чтобы продемонстрировать соответствие нормам и зонированию. Там, где это необходимо для пояснения общих схем и деталей, на чертежах должна быть указана шкала; рекомендуется графический масштаб.

  • Титульный лист .Должен четко описывать местоположение проекта, включая прилегающие улицы, свойства и т. Д. Район зонирования, обозначения участков (районы специального назначения, прибрежная зона или квартал, опасная зона или квартал наводнения, пожарный район, район ориентира, обозначенный небольшой DEP блок, заболоченные земли, 200 футов в пределах инфраструктуры МТА) .
  • Указатель чертежей. Укажите дисциплину (A, EQ и S и т. Д.) И номер чертежа (100,00, 101,00) для всех включенных планов, разрезов, фасадов, деталей и т. Д.
  • Участок / План участка. Четко показать размер и расположение участка, все существующие конструкции на участке для зонирования, а также включить все размеры и другую важную информацию, такую ​​как улицы, прилегающие здания, выемки на бордюрах, стрелку на север и т. Д. Зона предлагаемых работ с расположением строительных лесов (а) должны быть четко идентифицированы. Проверить существующее законное использование здания.
  • Планы крыши. Показать существующие и предлагаемые условия; Доступ FDNY — чистая дорожка на крыше.
  • Фасадные фасады . Для установки компонентов системы снаружи здания укажите детали фасада — например, высоту здания, высоту строительных лесов над парапетом или переборкой, а также соотношение высоты к основанию.
  • Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого обозначения объема работ, и соответствующие детали в увеличенном виде.
    • Конструктивная опора, соединения и крепления к базовой конструкции, монтажные детали, включая анкерные крепления, крепления, врезки, анкерные крепления и страховочные тросы для всех предлагаемых систем строительных лесов;
    • Сетка с указанием конкретного типа и производителя, верхнее ограждение или любое другое оборудование, прикрепленное к лесам;
    • Подъемное оборудование сопутствующее, расположенное на лесах;
    • Уровни платформы, опорные центры и смещения, а также максимальное количество уровней, которые должны быть загружены одновременно, и максимальные нагрузки, которые должны быть приложены;
    • Для подвесных лесов, тросов, количества зажимов и противовесов, а также балок выносных опор или других опорных устройств;
    • Для подвесных подмостей, которые не будут опускаться на улицу или настил тротуарного навеса в конце смены, как будут крепиться подмости во время простоя;
    • Для поддерживаемых подмостей, конструктивных элементов, а также основания подмостей, включая, помимо прочего, навесы на тротуарах, полы, крыши или землю;
    • Расчетные нагрузки и грузоподъемность строительных лесов.
  • Структурные изменения. Как необходимо для базовой конструкции. Если применимо, дополнительные элементы, требуемые на чертежах, включают.
    • Тротуарный навес, временный подъемник и желоб *
  • * См. Руководство по строительству строительного оборудования — навес для тротуаров, временный подъемник и желоб.

Представление строительной документации
  1. Рисунки.Указатель чертежей должен указывать дисциплину (A, EQ, S и т. Д.) И номер чертежа (100,00, 101,00 и т. Д.) Для всех включенных планов, разрезов, фасадов, деталей, графиков и т. Д. Чертежи строительных лесов должны четко отражать объем работ. , согласно BC 3314.3.3, и включать все затронутые системы. Примеры:

  2. Обозначение — Номер листа Описание листа:
    Т-001.00 Схема участка / участка показывает расположение проекта, размер и высоту здания; расположение и размер предлагаемого навеса на тротуаре; ширина тротуара; расстояние между домом и линией улицы
    EQ-100.00 Существующие условия
    EQ-300.00 Предлагаемые планы и расположение строительных лесов
    EQ-400.00 Существующие отметки фасада и предлагаемые строительные леса, уровни платформ, опорные центры и выносы
    EQ-401.00 Поперечные сечения (если применимо), максимальные уровни и нагрузки для любого подъемного оборудования и сетки
    А-501.00 План доступа на крышу
    С-100.00 Структурные планы, конструктивные элементы, включая модификации базовой конструкции, и детали

    Обозначения на чертеже должны включать: символы, сокращения, примечания и определения, перечислить все применимые номера разделов Строительных норм.

    Рекомендуемые обозначения на чертежах:
    A: Архитектура : Обязательное обозначение для чертежей, демонстрирующих архитектурные работы
    EQP: Оборудование : Обязательное обозначение для чертежей, относящихся к временному строительному оборудованию, например, временным подъемникам, навесам для тротуаров, заборам и подмосткам
    S : Конструкция : Обязательное обозначение чертежей, показывающих конструктивные работы

  1. Прочие необходимые документы.В зависимости от местоположения здания, назначения и объема работ по проекту при приемке чертежей могут потребоваться следующие документы:

    • План защиты арендатора / жильца
    • FDNY — соответствие доступа или отклонение
    • DEP (Асбест) или разрешение OER
    • MTA — Одобрение транзитных властей
    • Одобрение DOT
  1. Поправки к утверждению после публикации. Любые изменения утвержденного объема работ, которые являются значительными и существенными, потребуют представления пересмотренных документов и / или планов в качестве поправки после утверждения (PAA).Утверждение поправки должно быть получено до завершения работы. Несущественные изменения не требуют PAA; однако эти изменения должны быть показаны на планах и включены в чертежи, отредактированные под знаком и печатью зарегистрированного специалиста по проектированию, которые должны быть доступны на строительной площадке (AC 28-104.3).

    • Изменения утвержденных размеров строительных лесов — горизонтальные и вертикальные; изменения утвержденной ширины и глубины; и любые изменения, влияющие на пути выхода из здания.
  2. Некоторые существенные изменения, которые соответствуют следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:

Специальные и текущие проверки

В соответствии с Главой 17 Британской Колумбии, строительные работы на строительных лесах могут потребовать проведения определенных специальных и текущих проверок во время и в конце строительства, как указано в таблице ниже. Перед утверждением от заявителя записи требуется указать все необходимые специальные и текущие проверки (BC 1704.1). До выдачи разрешения на DOB Владелец должен, как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и текущие инспекции. Зарегистрированный заявитель может проводить эти проверки, если он также является SIA. Согласно BC 1704.1.2, Подрядчик не может нанять Специального инспектора.

В зависимости от объема работ может потребоваться проект строительных лесов для соответствия следующим требованиям специальной и прогрессивной инспекции:

Альтернативные материалы

Согласно BC 1704 требуется специальная проверка.14 когда предлагаемые материалы и системы строительных лесов являются альтернативами материалам и системам, предписанным настоящим Кодексом; за необычный дизайн; и / или материалы и системы, которые необходимо установить в соответствии с дополнительными инструкциями производителя с требованиями, не содержащимися в строительных нормах и стандартах.

Анкеры после установки

Специальная проверка согласно BC 1704.32, BB 2014-018, BB 2014-019.Постустановленные анкеры. Установка механических анкеров, клеевых анкеров и болтов должна соответствовать таблице 1704.32 BC. Специальная проверка включает проверку соблюдения утвержденной строительной документации и стандартов, установленных уполномоченным в соответствии со статьей AC 28-113.2.2 Административного кодекса.

Структурная устойчивость

В случае ограничения по горизонтали или вертикали изменение существующих структурных систем или элементов, таких как колонны, балки, несущие стены, сейсмическая изоляция и т. Д.если стабильность или целостность структурной системы должны быть временно уменьшены, в соответствии с Разделами BC 1704.20.6–1704.20.10.

Профессиональные ссылки для дизайна

Полезные ссылки

Когда строительные леса НУЖНЫ и НЕ НУЖДАЮТСЯ в конструкции

Введение

Независимо от того, проводятся ли работы в жилой или коммерческой собственности, одним из основных факторов, которые волнуют клиентов, является необходимость проектирования строительных лесов.Несмотря на то, что HSE составил полезный список строительных лесов, которые необходимо спроектировать до начала работ, понятно, что иногда возникает путаница.

Исторические практики в отрасли строительных лесов и документы, которые подчеркивают, когда строительные леса нуждаются в конструкции, например, руководство TG20, часто противоречат друг другу.

Например, TG20: 13 — Руководство по надлежащей практике для строительных лесов с трубами и фитингами »является относительно весомым документом, полученным из другого документа:« BS EN 12811 Временное рабочее оборудование — леса: британский стандарт проектирования и монтажа строительных лесов ». ‘.TG20: 13, по сути, интерпретирует требования Британского стандарта и предоставляет примечания для правильной практики проектирования, монтажа и демонтажа строительных лесов. Он также воспроизводит несколько проектных таблиц, в которых выделяются конфигурации строительных лесов и указывается, требуется ли для этих конфигураций какое-либо дополнительное проектирование в исключительных обстоятельствах. Как и следовало ожидать, это только добавляет неопределенности!

Это не значит, что TG20: 13 не является конкретным или предписывающим в отношении требований к лесам, которые могут быть возведены без дополнительных проектных требований — таких факторов, как расчетная ветровая нагрузка, наличие сетки / брезента на строительных лесах, а также наличия строительных лесов. расположен и т. д.В конечном итоге ваша конфигурация строительных лесов может соответствовать некоторым или всем этим критериям, но, возможно, окончательное руководство относительно того, нужна ли вам конструкция, — это учитывать то, что хочет ваш заказчик. Можно утверждать, что определенные конфигурации строительных лесов победили » • Требуется конструкция, соответствующая британскому стандарту / TG20. В этих обстоятельствах лист соответствия TG20: 13 может использоваться вместо полного проекта. Однако, если ваш клиент настаивает на дизайне, в большинстве случаев у вас не будет другого выбора, кроме как предоставить его.Большинство крупных подрядчиков не допустят возведение строительных лесов на территории без проектирования. Эти проекты часто являются жизненно важным компонентом управления охраной труда и техникой безопасности подрядчиков — и, кроме того, проекты полезны для координации всех профессиональных лиц, которым может потребоваться использование строительных лесов.

Для каких строительных лесов требуется конструкция?

По сути, любые строительные леса, на которых использовались трубы и фитинги, и лист соответствия TG20: 13 не могут полностью охватывать все аспекты строительных лесов.Ниже приводится список наиболее распространенных конструкций лесов, требующих проектирования, хотя могут быть некоторые оговорки (указаны в скобках):

Вернуться к началу

Какие леса не требуют дизайна?

Компетентный специалист может установить следующие конфигурации без необходимости проектирования, хотя вместо этого следует использовать лист соответствия TG20: 13:

Что должно включать в себя конструкция строительных лесов?

Правила работы на высоте (2005 г.) гласят, что если строительные леса не собраны в признанную конфигурацию (например, TG20, как упоминалось ранее), то они должны быть спроектированы компетентным лицом с помощью индивидуальных расчетов.Это обеспечит необходимую жесткость, прочность и устойчивость строительных лесов во время монтажа, эксплуатации и демонтажа.

В начале этапа планирования пользователь должен быть готов предоставить всю необходимую информацию для контракта на строительные леса или обеспечить соблюдение надлежащего процесса проектирования. Эта информация обычно включает:

  • Место, где будут размещены строительные леса.
  • Период времени, в течение которого строительные леса должны оставаться на месте.Предполагаемое использование подмостей.
  • Высота, ширина и глубина строительных лесов, а также любые критические размеры, которые могут повлиять на строительные леса.
  • Количество бортовых лифтов. Максимальные нагрузки на подмости.
  • Максимальное количество рабочих, которым разрешено использовать подмости в любой момент времени.
  • Как будет осуществляться доступ к подмосткам (например: внешние лестницы, лестница или лестничный пролет).
  • Требуется ли для строительных лесов защитное покрытие, ограждение из кирпича или сетка.
  • Существуют ли какие-либо особые требования или положения (например, существуют ли ограничения из-за того, что леса расположены на пешеходной дорожке? Необходимо ли предусмотреть подъемники или механическое перемещение?).
  • Характер и состояние опорной конструкции и грунта под лесами.
  • Информация о здании или сооружении, на котором будут установлены строительные леса, вместе с любыми соответствующими чертежами или размерами.
  • Информация об ограничениях, которые могут повлиять на процессы монтажа, изменения или демонтажа, например, время доступа.

После получения этой информации подрядчик или проектировщик строительных лесов должен предоставить всю необходимую информацию о строительных лесах. Обычно сюда входят:

  • Тип необходимых лесов (например, труба и фитинг).
  • Максимальная длина пролета и высота подъема.
  • Схема посадки на платформу (например, 5 + 2) и максимальное количество бортовых лифтов, которые могут использоваться в любой момент времени.
  • Класс нагрузки подмостей.
  • Безопасная рабочая нагрузка лесов.
  • Максимальные нагрузки на ноги.
  • Максимальное расстояние между стяжками — вертикальное, горизонтальное и связующее. Любые детали задействованных дополнительных элементов (например, вентиляторы, погрузочные платформы или балочные мосты.
  • Некоторые из них могут подпадать под стандартную конфигурацию TG20, а некоторые могут быть разработаны специально для поставленной задачи).
  • Любая другая важная информация, относящаяся к установке, конструкции и использованию строительных лесов.
  • Любые соответствующие ссылочные номера или даты для записи, проверки и будущих ссылок.

Вернуться к началу

Правовые требования к строительным лесам

Все леса должны быть возведены, изменены и демонтированы безопасным способом. Этого можно достичь, сославшись на руководство, данное NASC (Национальная конфедерация доступа и строительных лесов) в документе под названием SG4: Предотвращение падений строительных лесов. Подрядчики также должны следовать аналогичным рекомендациям, предоставленным производителями их систем строительных лесов, или обращаясь к литературе Access Design & Safety на сайте www.designsafe.co.uk.

Подрядчики также должны знать, что любые предлагаемые изменения или модификации, которые выводят строительные леса за пределы общепризнанной конфигурации TG20, должны быть спроектированы, проверены и подтверждены расчетами компетентным лицом.

Компетенция и руководство по надзору

Сотрудники должны быть компетентны в выполняемых ими строительных лесах и пройти соответствующее обучение, соответствующее сложности строительных лесов, с которыми они работают.Ожидается, что работодатели обеспечат надлежащий надзор и должны учитывать сложность выполняемой работы при рассмотрении уровня подготовки / компетентности, требуемого их строителями.

Как минимум, каждая бригада строительных лесов должна состоять из компетентного человека, прошедшего соответствующую подготовку для того типа строительных лесов, с которым работает бригада, в том числе, как возводить, изменять и демонтировать строительные леса. Любой стажер или подмастерье строительных лесов всегда должен находиться под непосредственным контролем компетентного лица.Все сотрудники, которые еще не прошли утвержденные методы обучения и оценки, должны считаться «стажерами».

Критерии контроля строительных лесов, требующих проектирования

Сложные конструкции, подпадающие под категорию требующих проектирования, должны возводиться под непосредственным контролем современных строительных лесов. Продвинутый строитель — это человек, прошедший обучение работе с конкретной системой или сложной конфигурацией строительных лесов. Они должны быть в курсе всех последних руководств по ОТОСБ и иметь практические знания о передовых методах работы в отрасли строительных лесов.Опытные строители лесов должны иметь возможность проводить инструктаж перед началом работы и регулярно проводить «инструментальные беседы» на рабочем месте, чтобы держать всех сотрудников в курсе рисков, связанных с каждой конкретной задачей.

Вернуться к началу

Осмотр строительных лесов

Важно понимать, что независимо от того, требуется ли конструкция строительных лесов или нет, пользователь несет ответственность за то, чтобы они были проверены следующим образом:

  • Перед первым использованием, сразу после установки.Регулярно, не реже одного раза в семь дней (обычно в начале рабочей недели).
  • После любых посторонних обстоятельств, которые могут поставить под угрозу безопасность строительных лесов (например, сильный ветер или ненастная погода).

Проверки должны проводиться работником, имеющим соответствующую подготовку, знания и опыт, чтобы понимать как простые, так и сложные конструкции строительных лесов. Компетентность может быть оценена в соответствии с CISRS (Схема учета строительных лесов), или человек может обладать необходимыми знаниями, посетив обучающий семинар, организованный производителем используемых строительных лесов.

Не работающие на строительных лесах, прошедшие соответствующий курс проверки строительных лесов (например, руководитель проекта), также могут считаться достаточно компетентными для проверки основных конструкций строительных лесов, хотя сложные конструкции, попадающие в категорию «требующих проектирования», в идеале должны проверяться специалистом. передовые строительные леса.

В отчетах об инспекциях

должны быть четко указаны все риски или дефекты, а также перечень предпринятых корректирующих действий, даже если эти действия были предприняты незамедлительно (как только они были замечены).

Вернуться к началу

iScaf® »Быстрое рисование, проектирование, печать и составление предложений в 2D и 3D

iScaf® — это полностью автономная программная система, которую можно загрузить и развернуть на ПК с Microsoft Windows или в облачных системах.

За кулисами iScaf® использует мощный механизм рисования AutoCAD для рисования и оценки строительных лесов. Наш продукт по-прежнему может эффективно использоваться всеми пользователями, даже теми, кто не знает САПР. Благодаря соглашению об оптовом лицензировании мы теперь можем предложить еще более доступную структуру ценообразования.Для использования продукта iScaf® нет необходимости приобретать AutoCAD или какое-либо дополнительное программное обеспечение САПР.

Щелкните изображение справа, чтобы просмотреть демонстрацию iScaf® 2019.

Некоторые существующие модули iScaf®: Layher Generic, Plettac Generic, Ringlock Generic, Cuplock Generic, Kwikstage Generic, Basic Formwork, Basic Shoring, USA Excel Modular Scaffold, USA Frames (все стили), USA K-Lock, USA Safway Modular Система, USA Safway Frames, USA Wedgelock, USA AT-PAC style, USA Layher (Imperial), Canada Etobicoke Ironworks style, Australia — AT-PAC, Australia — ACROW, Australia — Frames (Western Australia), Australia — KwikStage, Australia — Куплок, Австралия — Layher (метрическая система) U-Deck и O-Deck, Австралия — Quickally, Австралия — Aluminium Kwikstage, Австралия — SafeSmart Access ProScaff U-Deck и O-Deck, Новая Зеландия — Layher (метрическая система) U-Deck и O -Дек, Новая Зеландия — Kwikstage, Новая Зеландия — SafeSmart Access ProScaff U-Deck и O-Deck, Новая Зеландия — Aluminium Kwikstage, Англия / Ирландия / Шотландия — Kwikstage, Англия / Ирландия / Шотландия — Cuplok, Германия — Plettac Perfect Contour, Германия — рамы Plettac SL, Германия — рамы Plettac SL70, Германия — Ple Система ttac S, Германия — Layher Allround, Германия — Layher Speedyscaf, Голландия — Crab 32, Италия — Многонаправленная система, Италия — SM8, Италия — Realpont, Италия — Pilosio Frames, Италия — Rapid Scaf, Португалия — Nor48, Португалия — Adapt, Швеция — Лайхер, Польша — Лайхер.

iScaf® не строит каркас полностью из трубки и зажима.
Мы допускаем установку трубок и зажимов между отсеками для строительных лесов, таких как трубные хомуты, поручни для труб или трубка для стеновых хомутов.

Строительные чертежи перепрофилированных лесов, поддонов, металлических труб.

Бесплатные строительные чертежи самодельной мебели.
Узнайте, как сделать кровать с балдахином с каркасом из труб для строительных лесов и Kee Klamps

Как сделать грядки с каркасом из стальных труб.

Несколько простых примеров изготовления кровати с балдахином из труб для строительных лесов
Все инструкции по сборке и чертежи можно использовать бесплатно.
Вы можете скачать планы строительства бесплатно, но не имеете права продавать их или использовать на веб-сайтах или в любых других публикациях.

Бесплатные строительные чертежи кроватей из деревянных и стальных труб.

Простые строительные планы и инструкции по сборке самодельных кроватей и мебели для спальни.
Большинство этих конструкций состоит из трубок от лесов, образующих каркас, в сочетании с досками для строительных лесов.
Изготовить эти каркасы кроватей очень просто, но не думайте, что эти кровати дешевые.
Вам понадобится много Kee Klamps, а эти трубные соединения совсем не из дешевых.
С другой стороны, это хорошее вложение.

Долговечность этих оцинкованных трубок и Kee Klamps огромна.
И не забывайте о возможности перепрофилирования трубок и зажимов на другую самодельную мебель. Читать далее «Кровати из вторичного дерева и трубы для строительных лесов.”

Сделайте раму и столешницу стального трубопрокатного стола из древесины для строительных лесов нового назначения.

Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
Отличие на этом строительном чертеже — колеса под ножками стола.
У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.

Колеса с тормозами полностью исключают трудность перемещения этих столов.
Это также предотвратит появление царапин на полу.
Ведь трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес. Читать далее «Роликовый стол на колесах, сделанный из строительных лесов».

Пример для трубного стола подмостей своими руками.

Каркас стола из 42 мм. толстые трубы строительных лесов.

Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
Но в этом случае стол из труб подмостей не должен быть слишком большим.

Такой дизайн хорошо использовать как для самодельных обеденных столов, так и для журнальных столиков.
Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше. Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».

Сделайте собственное оборудование для фитнеса из труб для строительных лесов.

Несколько примеров рам и стоек для фитнеса.
Адаптируйте формы и размеры в соответствии с вашими потребностями.
Одно из больших преимуществ этих кроссфит-стоек — их универсальность.
Все части каркаса широко доступны практически в любом строительном магазине.
Вы можете разобрать соединения трубок и снова использовать их для новой настройки фитнеса. Читать далее «Стойка для фитнеса Crossfit из строительных лесов».

Стальные штанги и опоры для гамака.

Самодельная каркасная опора для гамака, сделанная из труб лесов.

Примеры изготовления прочного каркаса для поддержки гамаков и качелей.
Трубы от строительных лесов являются основным материалом для изготовления этих каркасов.
Рамы можно разобрать, если вы не пользуетесь гамаком долгое время.

Зажимы для труб доступны для многих размеров труб для строительных лесов.
Мы рекомендуем использовать для изготовления этих конструкций достаточно большой диаметр.
Трубка диаметром около 40 мм — прочная и по-прежнему довольно доступная.
Имейте в виду, что цена на трубы и зажимы для лесов растет экспоненциально с увеличением диаметра трубы. Читать далее «Гамак и опоры для качелей, изготовленные из стальных труб от строительных лесов».

Простой способ сборки ворот для футбола или хоккея.

Сборка самодельных футбольных ворот.

Вы можете адаптировать эти строительные чертежи и методы сборки к воротам любого размера.
Вероятно, вам не нужны полноразмерные футбольные ворота в саду.
Сделайте цели больше, когда дети вырастут, вам нужно только изменить длину некоторых трубок.
Одним из больших преимуществ труб и зажимов для строительных лесов является то, что вы можете менять назначение всех частей.

Может быть, вы уже раньше делали такие футбольные ворота из ПВХ труб.
Это также очень распространенный материал для этих целей, но ПВХ намного менее прочен.
Поэтому мы предпочитаем использовать стальные трубы от строительных лесов.
Читать далее «Ворота для футбола и хоккея, самодельная конструкция из строительных лесов и хомутов.”

План строительства прочной кухонной тележки.

Эту кухонную тележку несложно собрать самостоятельно.
Воспользуйтесь нашим списком покупок для всех хомутов для труб, и позвольте строительному магазину вырезать все трубки за вас.
Адаптируйте размеры под свои нужды.
Сделайте большую или маленькую тележку, с крышкой для мусорного бака или без нее.

Этот строительный чертеж в основном предназначен для демонстрации того, как изготавливаются эти тележки.
Используйте план строительства в качестве вдохновения, чтобы вы могли изменить модель тележки в соответствии с вашими потребностями.

Альтернатива оцинкованным или алюминиевым трубам для строительных лесов — круглая древесина выглядит более деревенской.

У вас есть три варианта трубок.
В первую очередь и наиболее часто используемые — это оцинкованные трубы от строительных лесов.
Во-вторых, вы можете выбрать трубы из алюминия.
Эти алюминиевые трубы для строительных лесов более гладкие, имеют цвет и легкий вес.

И, наконец, вы можете использовать дерево для каркаса.
Круглый лес имеется в размерах для зажимов лесов, но не в каждом строительном магазине.
Вы можете найти больше примеров на нашей доске Pinterest о Tube Furniture
