Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

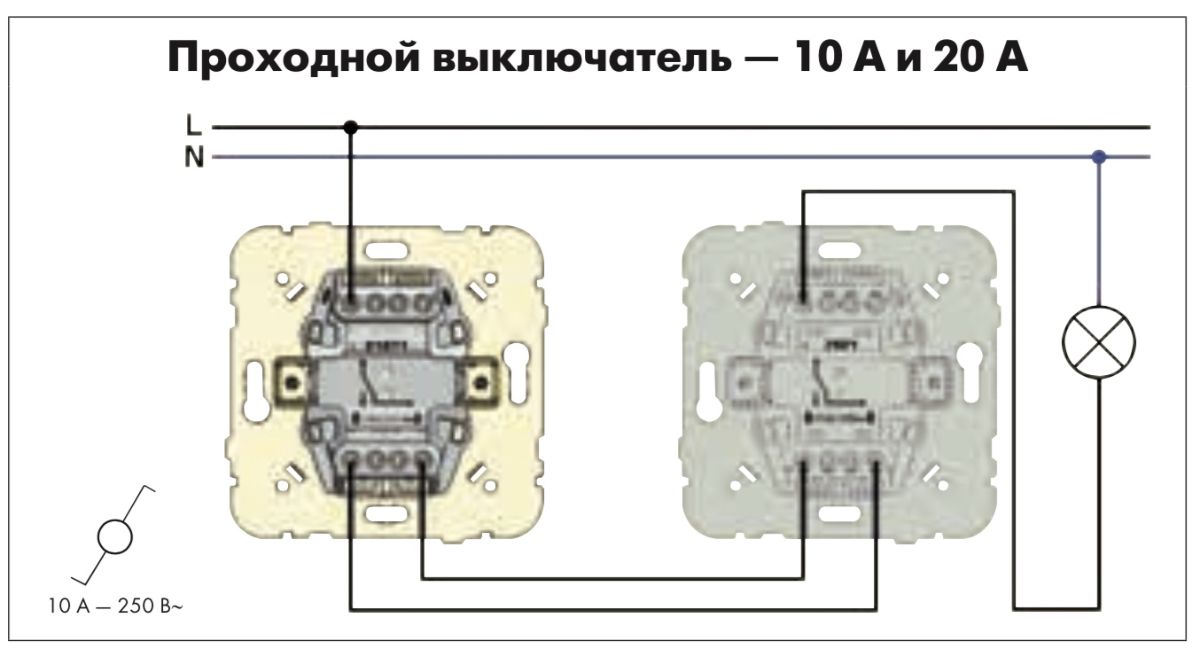

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также:

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Виды

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели, как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Оцените статью:

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

  • 3 контакта или одинарный метод;
  • спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

  • количество источников света;
  • расположение светильников: параллельное или последовательное;
  • сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Как подключить проходной выключатель света?

Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.



Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

  • выходных контактных клемм для подключения проводов;
  • механизма крепежа к стене;
  • токопроводящих перемычек, находящихся внутри корпуса;
  • группы контактов;
  • механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

  1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
  2. Маркировки пары — вход и выход.
  3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

  • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
  • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Подключение двухклавишного переключателя света

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам “L1” и “L2″, в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Как подключить проходной выключатель. Схема и видео-инструкция

Работа проходного выключателя заключается в том, что при его помощи можно выключать свет в двух разных местах.

Схема проходного выключателя

Данная схема подключения проходного выключателя отличается от подключения обычного выключателя только конструкцией самого выключателя и количеством проводов.

Конструкция отличается тем, что у него нет положения «Выкл.». Проходной выключатель направляет ток на одну из клемм. Отключение осветления происходит тогда, когда проходные выключатели находятся в разных положениях.

В случае с обычным выключателем в схеме участвуют только 2 провода, но в схеме проходного — 3. Один является подачей и выходом фазы для проходных выключателей, а 2 остальных — перемычки между двумя маршрутными выключателями.

Подключение проходного выключателя своими руками

  1. Нулевой провод проходит через распределительную коробку к лампе.

  2. В коробку проходит фазный провод и выходит из нее к выключателю № 1.

  3. Два выходных контакта первого выключателя через коробку соединяются с двумя выходными контактами второго выключателя.

  4. Через второй проходной выключатель контакт уходит на лампу.

Подробней все описано и показано в видео: Как подключить проходной выключатель.

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

  1. Нулевой провод проходит через распределительную коробку к лампам.

  2. Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

  3. Два конца провода фазы подключается к своей паре выходов первого выключателя.

  4. Четыре выхода первого выключателя соединяются с четырьмя выходами второго выключателя (по паре на каждую клавишу).

  5. От каждой клавиши выходят по проводу фазы и подключаются отдельно к двум разным светильникам (лампочкам).

Подробности показано в видео:

Больше информации

Задать вопрос

Как подключить проходной выключатель — ВикиСтрой

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

  • На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  • На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
  • Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  • На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  • В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  • Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  • Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  • Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.
  • Также можно использовать следующее соединение:

    1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

    Сборка проходного переключателя выполняется в следующей последовательности:

    1. Разбираем выключатель.

    2. Подключаем к проходному выключателю провода, согласно схеме.

    3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

    4. Закрываем выключатель защитно-декоративными накладками.

    Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

    Проверка работы схемы

    Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.

    Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

    Двухклавишные проходные переключатели

    Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

    1 — проходной двухклавишный выключатель; 2 — проходные выключатели

    Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

    1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

    Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

    Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

    Например, включим лампу № 1, изменив положение первого перекидного переключателя.

    Аналогично можно включить вторую лампу.

    Отключение можно выполнять как с помощью первого, так и второго переключателя.

    Управление освещением с трех и более мест

    В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

    Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

    1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

    С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

    Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

    Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

    1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

    Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

    Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

    Влад Тараненко, рмнт.ру

    20.01.15

    Link Pass-Through | Ethernet к Fiber Tech Note

    Медиаконвертеры Fast Ethernet и медиаконвертеры 10/100

    Медиаконвертеры Fast Ethernet

    Perle объединяют существующий стандарт 802.3 с собственной функцией Link Pass-Through для обеспечения прозрачного соединения.

    При использовании Link Pass-Through состояние медного приемника 100BASE-TX передается на оптоволоконный передатчик 100BASE-FX.Типичный сценарий может заключаться в том, что кабель к важному удаленному файловому серверу случайно отсоединяется от его интерфейса Ethernet. Медиаконвертер обнаруживает потерю медного канала и затем разрывает оптоволоконное соединение. В сочетании с функцией сбоя на дальнем конце удаленный медиаконвертер, подключенный к коммутатору Fast Ethernet, теперь может передавать состояние сбоя соединения с файловым сервером через коммутатор, который затем может отправить предупреждение SNMP в свою корпоративную систему NMS, чтобы предпринять корректирующие действия. может иметь место.

    Сбой на дальнем конце (FEF) — это стандарт IEEE 802.3u, разработанный для помощи оптоволоконному оборудованию в обнаружении сбоев в оптоволоконном канале. В случае сбоя канала в соединении оптоволоконного приемника медиаконвертер передаст шаблон сигнала сбоя на дальнем конце через свое оптоволоконное соединение передачи 100BASE-FX. Медиаконвертер непрерывно контролирует оптоволоконное соединение 100BASE-FX на предмет наличия действительного сигнала. Как только проблема с оптоволокном устранена, медиаконвертер перестает передавать FEF.

    Действия, выполняемые медиаконвертером при получении индикации сбоя на дальнем конце, зависят от настройки переключателя Link Pass-Through. При включенной функции Link Pass-Through сигнал FEF, полученный на его оптоволоконном приемнике, заставит медиаконвертер отключать медный канал, чтобы конечное устройство понимало, что оптоволоконный канал не полностью функционирует.

    Поэтому при рассмотрении медиаконвертера Fast Ethernet для важных сетевых каналов очень важно, чтобы медиаконвертер мог прозрачно отображать условия на всем оптоволоконном соединении.

    Гигабитные медиаконвертеры и медиаконвертеры 10/100/1000

    Микросхемы приемопередатчиков

    Dual Gigabit, используемые медиаконвертерами, обычно отключают оптоволоконный интерфейс с помощью автосогласования с условием состояния удаленной неисправности, если сторона 1000Base-T отключена, но если оптоволоконный порт выйдет из строя, медный порт останется активным. Это означает, что устройства, подключенные к порту 1000Base-T, не будут знать о неисправности оптоволоконного канала.Медиаконвертеры со встроенными процессорами, такие как гигабитные медиаконвертеры Perle, могут обеспечивать необходимую сигнализацию с удаленным узлом, гарантируя, что всегда существует сквозная прозрачность.

    Переключатель режима соединения, предусмотренный на медиаконвертерах, определяет поведение медных и оптоволоконных портов в различных условиях. В положении по умолчанию «Нормальное» медиаконвертер будет работать в соответствии с естественным режимом автоматического согласования гигабитного трансивера (с включенным автосогласованием оптоволокна), описанным выше.Если пользователь желает, чтобы медный порт отражал состояние оптоволоконного порта, переключатель режима связи можно поместить в Smart.
    Link Pass-Through
    mode — расширенная функция, которая обеспечивает точное отражение того, что происходит на другом порте. Smart Link Pass-Through выполнит это независимо от того, включено или отключено автосогласование оптоволокна.

    Несмотря на то, что большинство гигабитного оптоволоконного оборудования поддерживает согласование оптоволоконных сетей, некоторое оборудование было развернуто еще до того, как стандарты Gigabit были полностью ратифицированы.Чтобы разместить это оборудование и при этом сохранить прозрачность соединения, гигабитные медиаконвертеры Perle также предоставляют оптоволоконный кабель .
    Функция Fault Alert
    .

    с автосогласованием оптоволокна, отключенным и отказом оптоволокна
    Включен переключатель Alert
    , в случае отказа линии оптоволоконного приемника оптоволоконный передатчик будет выключен, предупреждая удаленный узел об отказе оптоволокна

    Сводка

    Если ваш проект преобразования среды передачи из Ethernet в оптоволокно включает в себя ссылки, которые критически важны для вашей работы, важно, чтобы
    Используемые преобразователи достаточно интеллектуальны, чтобы должным образом отражать условия на всех участках канала и обеспечивают полную прозрачность канала для конечных точек сетевого оборудования.

    Открытый водонепроницаемый сквозной коммутатор PoE

    Открытый водонепроницаемый сквозной коммутатор PoE

    — чрезвычайно надежная сетевая система для наружных применений с высокой гибкостью установки.

    С комбинацией инжектора PoE мощностью 90 Вт, установка этого устройства на открытом воздухе без опасения повреждения водой и обеспечение быстрой сети и достаточной мощности для множества сетевых устройств с простой и быстрой установкой.

    Открытый водонепроницаемый сквозной коммутатор PoE разработан для использования вне помещений, где трудно найти местный источник питания переменного тока, поскольку его сквозная пропускная способность и коммутатор хорошо защищены внутри водонепроницаемого металлического корпуса с полным классом защиты IP67. обеспечивая более длительный срок службы.Кроме того, его можно закапывать прямо под землю.

    Порт ввода данных PoE в коммутаторе получает питание и данные от другого коммутатора PoE или инжектора PoE, что обеспечивает высокий бюджет мощности до 71 Вт для удовлетворения различных требований по одному кабелю Ethernet, а сквозной коммутатор расширяется до 7 сетевые порты с PoE и гигабитной коммутационной способностью, обеспечивающие питание нескольких IP-устройств. Порт PoE соответствует стандарту IEEE802.3at (PoE +). Каждый порт PoE способен выдавать максимальную мощность до 30 Вт.

    Коммутатор позволяет расширить доступ к сети в разумном количестве, экономя ненужные затраты, при этом повторяет возможности сети еще на 100 метров. Более того, отсутствие необходимости в розетке переменного тока идеально подходит для случая, когда источник питания не представлен в области развертывания IP-устройств.

    Коммутатор PoE отличается компактными размерами, но с высоким бюджетом мощности, а также безвентиляторной конструкцией с естественным охлаждением. Коммутатор может работать в диапазоне температур от -5 ℃ до 50 ℃, в различных условиях окружающей среды.


    Как это работает

    90/95 Вт 802.3bt Инжектор промежуточного звена с питанием по Ethernet

    5720-74

    2-мегапиксельная IP-камера PoE

    6446-15

    детали продукта

    Узнать больше

    8-портовый коммутатор с питанием от PoE

    5541-25

    PoE Pass Through Switch

    6100-56

    H.265 2MP PoE IP-камера с переменным фокусным расстоянием

    6446-15


    5MP IR IP-камера с дистанционным фокусом и увеличением

    6469-53


    + Benifits

    • Не требуется адаптер переменного тока, питание от переключателя PoE или инжектор PoE.
    • Полная водонепроницаемая конструкция для стабильной работы
    • Степень водонепроницаемости IP67
    • Надежная конструкция с прямыми ягодами
    • Расход энергии на 71 Вт через бюджет
    • Поддерживаются как PoE, так и PoE +
    • Коммутационная способность гигабита
    • Широкий диапазон рабочих температур для использования вне помещений
    • Расширяйте и повторяйте свою сеть PoE до 7 IP-устройств

    + Спецификация

      пакетов

      .5M бит 9014 9014 9014 Бюджет PoE

      Размеры 220 * 168 * 82 мм
      Вес 1.5 кг
      Сетевые интерфейсы (7) Порты PoE 10/100/1000 Мбит / с
      (1) 1 Гбит / с RJ45 Сквозные порты PoE
      Интерфейс управления Plug & play
      Коммутационная способность

      Коммутационная способность 16 Гбит / с
      Скорость пересылки 11,9 млн пакетов в секунду
      Таблица MAC-адресов 4K , Автоматическое исследование, автоматические обновления
      Jumbo-фрейм 9216 байтов
      VLAN Dip-переключатель ВКЛ / ВЫКЛ
      Метод питания Внешний или сквозной PoE
      Источник питания 48V-55VDC
      светодиода на порт PWR, LNK / ACT, PoE
      Защита от ESD / EMP Воздух: ± 10 кВ, Контакт: ± 8 кВ
      Защита от перенапряжения Другой режим ± 4 кВ, общий режим ± 6 кв
      Рабочая температура ‘-5 ° C ~ 50 ° C
      Рабочая влажность 5% ~ 90% без конденсации
      Сертификаты CE, FCC, IC
      Интерфейсы PoE PoE + IEEE 802.3af / at (контакты 1, 2+; 3, 6-),
      Макс. PoE + Мощность на порт от PSE 32 Вт
      Диапазон напряжения 802.3at Mode DC53V
      Уровень водонепроницаемости IP67
    • Щелкните здесь, чтобы открыть техническое описание в PDF Включено?

      • 1. Водонепроницаемый сквозной коммутатор PoE
      • 2. Краткое руководство

      + Сопутствующий продукт


      Видео по установке

      У вас есть вопросы или проблемы?

      Служба технической поддержки

      Свяжитесь с нами

      Советы по развертыванию наружных приложений

      Хотя соединение Wi-Fi стало обычным способом получения доступа к сети, у него есть несколько недостатков, которые невозможно решить в настоящее время, например узкое покрытие сигнала WiFi.На самом деле, проводная кабельная разводка — это более надежный способ получить более широкую полосу пропускания для передачи данных, а также более устойчивый к электромагнитным помехам. Что касается проводной кабельной разводки, вы можете столкнуться с проблемой развертывания на открытом воздухе. Прежде чем окунуться в мир развертывания проводных кабелей на открытом воздухе, вам следует знать несколько вещей. Сегодня мы поговорим о том, как выполнить развертывание наружных приложений. Подробнее

      Расширение PoE с помощью одного кабеля

      По мере развития Интернета вещей (IoT) в эпоху технологической ориентации сетевые устройства являются незаменимыми и являются незаменимыми. обычно используется в бизнесе и дома, например, IP-камера, точки беспроводного доступа (WAP), телефон VoIP и т. д.Кроме того, некоторые из них являются устройствами с поддержкой PoE, также называемыми устройствами с питанием от PoE. Следовательно, вы можете более или менее столкнуться с проблемой расширения существующей сетевой инфраструктуры из-за неожиданного роста спроса на несколько сетевых устройств в местах, где трудно найти или развернуть розетки переменного тока и сетевые порты, такие как столб, гараж и задний двор и т. д. Тем не менее, в этом сценарии требуется несколько портов RJ45. В то время как некоторые даже хотят расширить сеть и мощность с помощью одного сетевого кабеля.Что тогда делать? Сегодня давайте сосредоточимся на практичном и продвинутом продукте под названием PoE Powered Pass Through Switch, который может дать вам реальное решение. Подробнее

      Решено: коммутатор 2960 Passthrough switch

      Вы можете сделать это двумя способами:

      1. Создайте транк от вашего 2960 к базовому коммутатору (если сетевые люди разрешат это)

      вы просто создаете vlan уровня 2 и назначаете ему порты:

      Пример :

      Из режима конфигурации:

      vlan 10

      vlan 20

      !

      интерфейс FastEthernet0 / 1

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 2

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 3

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 4

      switchport access vlan 20

      !

      интерфейс FastEthernet0 / 5

      switchport access vlan 20

      !

      интерфейс FastEthernet0 / 6

      switchport access vlan 20

      !

      интерфейс FastEthernet 0/24

      описание Аплинк к базовому коммутатору

      Инкапсуляция магистрали порта коммутатора

      dot1q

      магистраль порта коммутатора разрешена vlan 10,20

      ! {port будет пытаться создать транк по умолчанию, но вы можете явно указать ему, чтобы он пытался создать транк.Все зависит от того, как сконфигурированы порты основного коммутатора}

      switchport mode dynamic желательно

      !

      интерфейс vlan10

      описание Для управления ТОЛЬКО 2960

      ip-адрес 192.168.10.250 255.255.255.0

      !

      ip default-gateway

      2. Если сотрудники сети не позволят вам создать транк по какой-либо причине, вы можете сделать то же самое, что и номер 1, но вместо этого создайте один дополнительный порт в каждом vlan и используйте оба порты доступа, назначенные парнями из вашей сети.

      Пример:

      Из режима конфигурации:

      vlan 10

      vlan 20

      !

      интерфейс FastEthernet0 / 1

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 2

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 3

      switchport access vlan 10

      !

      интерфейс FastEthernet0 / 4

      switchport access vlan 20

      !

      интерфейс FastEthernet0 / 5

      switchport access vlan 20

      !

      интерфейс FastEthernet0 / 6

      switchport access vlan 20

      !

      интерфейс FastEthernet0 / 7

      описание Подключение к Core VLAN 10

      доступ в режиме коммутатора

      доступ к порту коммутатора vlan 10

      !

      интерфейс FastEthernet0 / 8

      описание Подключение к Core VLAN 20

      доступ в режиме коммутатора

      доступ к коммутатору vlan 20

      !

      интерфейс vlan10

      описание Для управления ТОЛЬКО 2960

      ip-адрес 192.168.10.250 255.255.255.0

      !

      IP-шлюз по умолчанию

      Посмотреть решение в исходном сообщении

      Питание коммутатора US-8 и подключенных устройств — Центр поддержки и поддержки Ubiquiti

      В этой статье представлены различные варианты питания 8-портового коммутатора UniFi (US-8) и подключенных устройств на 48 и 24 В.

      ПРИМЕЧАНИЯ И ТРЕБОВАНИЯ:

      Эта статья относится конкретно к модели US-8, но эту информацию можно определить для любого устройства, просмотрев его техническое описание или краткое руководство в разделе «Технические характеристики».Эти документы можно загрузить со страницы Загрузки. По возможности используйте краткое руководство, прилагаемое к вашему устройству, поскольку онлайн-документы обновляются до самой последней версии каждого продукта. Эти документы также помогут определить, сколько устройств вы можете включить с помощью одного коммутатора. Подробнее об этом можно узнать здесь: UniFi — Поддерживаемые протоколы PoE.

      Содержание

      1. Введение
      2. Питание устройств 48 В
      3. Питание устройств 24 В
      4. Статьи по теме

      Введение

      В начало

      Коммутатор UniFi US-8 обеспечивает гибкие варианты ввода и один выход PoE.Коммутатор может питаться от шнура питания или PoE на порту 1 и обеспечивает единственный выход PoE на порту 8, который зависит от входной мощности. PoE Out по умолчанию отключен, но его можно активировать в сетевом контроллере UniFi.

      В следующей таблице показано сквозное напряжение на выходе PoE для поддерживаемых входов питания:

      Вход PoE (порт 1) сквозной выход PoE (порт 8)
      802.3at 48 В пассивный
      802.3af 48V Пассивный. Однако источник питания 803.3af может не обеспечить достаточный запас мощности для питания коммутатора, и его достаточно для питания устройства через порт 8.
      48 В пассивный 48 В пассивный
      Вход постоянного тока (адаптер питания) сквозной выход PoE (порт 8)
      Вход 48 В постоянного тока (в комплекте) 48 В пассивный

      Питание устройств 48 В

      В начало

      При питании от PoE +, 48 В пассивного PoE или прилагаемого адаптера питания 48 В, US-8 будет выдавать 48 В в пассивном режиме, обеспечивая питание многих устройств UniFi, включая UAP-AC-PRO.Обратите внимание, что US-8 не может использоваться для питания устройств, требующих более 12 Вт, таких как UAP-AC-EDU.

      ПРЕДУПРЕЖДЕНИЕ: US-8 обеспечивает 48 В пассивное питание от порта 8, когда один из входов PoE, упомянутых в таблице выше, присутствует в порту 1. Попытка подключить устройство, несовместимое с методом пассивного питания 48 В, может необратимо повредить подключенное устройство.

      Устройство Ubiquiti 48 В (UAP-AC-PRO) с питанием от 802.3at PoE Passthrough:

      48V Устройства НЕ МОГУТ получать питание от 802.Сквозная передача PoE через 3af:

      Устройство 48 В с питанием от прилагаемого адаптера питания 48 В постоянного тока:

      Питание устройств 24 В

      В начало

      Входная мощность 24 В — , но не поддерживается в US-8. Несколько устройств UniFi, включая UAP-AC-LITE и UAP-AC-LR, работают на 24 В пассивном PoE.

      ПРИМЕЧАНИЕ: Все UAP-AC-LR с кодом даты 1634 или с версией платы 17 и последующими поддерживают 802.3af в дополнение к пассивному напряжению 24 В.Все UAP-AC-LITE с кодом даты 1634 или версией платы 33 и последующими поддерживают 802.3af в дополнение к пассивному напряжению 24 В. Информацию о версии платы можно найти в UniFi Network Controller на панели свойств каждого UAP в разделе Details> Overview . Не уверены, какой у вас код даты AP? Где мой MAC ID и код даты?

      US-8 НЕ МОЖЕТ получать питание от PoE 24 В и не может обеспечивать питание 24 В для любого устройства:

      Для питания пассивного устройства 24 В через выход PoE рекомендуется использовать вход питания 48 В, а затем подключить 802.3-гигабитный адаптер (INS-3AF-I-G или INS-3AF-O-G) на PoE Out для преобразования 48V PoE Out в 24V. Внутренние и внешние адаптеры 802.3 Gigabit доступны в магазине UI Store: раздел «Аксессуары». Как и в случае с устройствами на 48 В, 802.3af PoE будет питать коммутатор, но не подключенные устройства.

      Пассивное устройство 24 В с питанием от 802.3at PoE Passthrough с INS-3AF-I-G:

      Устройства

      24 В НЕ МОГУТ получать питание от 802.3af PoE Passthrough с INS-3AF-I-G:

      Пассивное устройство 24 В с питанием от прилагаемого адаптера питания с INS-3AF-I-G:

      Статьи по теме

      В начало

      UniFi — USW: использование виртуальных локальных сетей с оборудованием UniFi Wireless, маршрутизации и коммутации

      Была ли эта статья полезной?

      да
      Нет

      8 «> X нашел это
      статья полезная

      Пользователи, считающие этот материал полезным: 115 из 222

      Коммутаторы с питанием от PoE

      с сквозной передачей: сеть

      Я сейчас составляю список гигабитных управляемых коммутаторов с питанием от PoE, которые имеют один или два порта сквозной передачи нисходящего потока.

      Поиск коммутаторов с 5 портами до сих пор был легким.

      • D-Link DGS-1100-05PD — это 5-портовый коммутатор с питанием от 802.3af или at (если требуется дополнительный бюджет мощности) и поддерживает два нисходящих устройства PoE с бюджетом 8 или 18 Вт в зависимости от входа.

      • Netgear GS105PE полностью идентичен D-Link. Заявлено, что он поддерживает 19 Вт нисходящего потока PoE при питании от устройства 802.11at POE +.

      • Trendnet TPE-P521ES идентичен двум другим, но с бюджетом 18 Вт

      Легко, правда? У меня возникли проблемы с поиском вариантов для 8-портовых версий.Единственный, который я нашел до сих пор, который поддерживает сквозную передачу, — это Ubiquiti Unifi US-8, и если я откажусь от требования сквозной передачи, я обнаружу, что только DGS-1100-08PD и GS108TV2 поддерживают питание PoE.

      Просто хотел узнать, проходил ли кто-нибудь подобный поиск. Ваше здоровье!


      РЕДАКТИРОВАТЬ: Обновление 2019: мне попался аппарат DLink DGS-1100-08P, версия B. Это должен быть коммутатор PoE, который ОБЕСПЕЧИВАЕТ питание, но я обнаружил, что (при подключении к DGS-1210-08P) он отображается как устройство Legacy PD и может питаться от PoE.Затем он нормально питает все свои обычные порты PoE. У меня есть 2 IP-камеры и точка доступа (3 порта), которые одновременно используют сквозной PoE. Я действительно обнаружил, что все это потускнело, если я потянул слишком много энергии, но настройки в 1100-08P позволяют установить максимальную мощность, которая может быть полезна. Во всяком случае, я сейчас подбираю еще несколько из них, поскольку они кажутся 8-портовыми коммутаторами с несколькими сквозными PoE, даже если они не обеспечивают полную передачу 18 Вт чего-то вроде DGS-1100-05PD

      . Я также купил и обнаружил, что Netgear GS105PE НЕ имеет возможности изменить управляющую VLAN.Правильно, любое устройство, подключенное непосредственно к нему в VLAN 1, будет иметь доступ к графическому интерфейсу пользователя, что в моем случае делает его недействительным.

      Link Fault Pass Through | Статьи

      EtherWAN


      ■ Справочная информация

      Волоконно-оптические медиаконвертеры позволяют соединять два разных типа среды, например, витую пару, с помощью оптоволоконных кабелей. Представленные в 1990-х годах медиаконвертеры являются важными устройствами для соединения систем на основе волоконно-оптических кабелей с существующими системами на основе меди.Это позволяет сетям использовать преимущества оптоволокна (большее расстояние, защита от электромагнитных помех) экономически эффективным способом с использованием существующей сетевой инфраструктуры. Медиаконвертеры могут поддерживать несколько протоколов, включая Ethernet, Fast Ethernet и Gigabit Ethernet. Физически медиаконвертеры варьируются от небольших автономных устройств и плат ПК до систем с большим шасси. Некоторые медиаконвертеры также поддерживают Power Over Ethernet (PoE).

      В приведенном выше примере медиаконвертер PoE подает питание на IP-камеру и принимает данные от нее с помощью стандартного медного кабеля.Данные преобразуются и отправляются по оптоволоконной линии на коммутатор.

      ■ Приложения — парные медиаконвертеры

      Обычно медиаконвертеры используются для подключения нескольких локальных сетей в разных зданиях или географических точках. В этой настройке используются два медиаконвертера, по одному на каждом конце оптоволоконного канала.

      На приведенной выше диаграмме спаренные медиаконвертеры позволяют медным локальным сетям в офисе и на заводе обмениваться данными по оптоволоконному каналу, даже если физическое местоположение находится далеко (оптоволоконный кабель может передавать данные на расстояние до 100 километров).

      ■ Возможные недостатки

      Однако в любой топологии оптоволокно-медь с парными медиаконвертерами есть недостаток. Если медный канал на одной стороне оптоволоконного соединения выходит из строя, устройства на другой стороне (например, коммутаторы) не могут узнать, что соединение не работает. Они будут продолжать работать, даже если данные не могут быть переданы, и не будут сообщать об ошибке системному администратору.

      В приведенном выше примере отказал медный канал слева.Коммутатор и компьютер справа будут продолжать работать так, как если бы канал работал, даже если данные не могут быть успешно переданы.

      ■ Link Fault Pass Through

      Чтобы преодолеть этот недостаток, функция Link Fault Pass Through (LFPT) обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертерам. Если какой-либо из медных каналов выходит из строя, медиаконвертер передает состояние отказа по всему каналу, отключая среднее оптоволоконное соединение, а также медное соединение на противоположном конце.Это предотвращает отправку подключенных коммутаторов пакетов, которые могут быть потеряны, и значительно упрощает обнаружение и устранение неполадок. Если существует избыточное соединение, сеть может немедленно переключиться на него.
      Используя приведенный выше пример сбоя канала, LFPT вступит в силу, как показано ниже:

      1) Медный канал слева вышел из строя. Это могло произойти из-за чего-то столь же простого, как отсоединение кабеля, или из-за такой проблемы, как аппаратный сбой в коммутаторе.

      2) MC-A уведомляет MC-B о сбое соединения и отключает оптоволоконное соединение с MC-B.

      3) MC-B отключает свой медный канал. Переключатель справа отобразит состояние отсутствия связи на соответствующем светодиодном индикаторе. Если SNMP включен, коммутатор отправит сетевому администратору уведомление SNMP.

      ■ Сбой на дальнем конце

      Для отказов, возникающих в оптоволоконном канале, Far-End Fault (FEF) — это стандарт IEEE 802.3u, который позволяет информировать оба конца пары оптоволокон при возникновении проблемы с одним оптоволокном. Без сбоя на дальнем конце оптоволоконный интерфейс медиаконвертера не может обнаружить проблему, которая затрагивает только его оптоволокно TX (передачи).При обнаружении неисправности медиаконвертер передает сигнал неисправности на дальнем конце по оптоволоконному соединению, чтобы проинформировать медиаконвертер на дальнем конце оптоволоконной пары о возникновении неисправности. Оба медных канала, подключенные к оптоволоконному каналу, будут автоматически отключены. Это не только помогает обнаруживать и устранять неполадки, но и предотвращает передачу данных по неработающему каналу.

      Работа при отказе на дальнем конце:
      1) MC-A обнаруживает потерю сигнала в приемном (приемном) кабеле оптоволоконного соединения.

      2) MC-A отправляет сигнал сбоя на дальнем конце, чтобы сообщить MC-B о возникновении сбоя. Это отключает передающее (передающее) волокно MC-A.

      3) MC-A отключает медное соединение. На соответствующем переключателе светодиодный индикатор показывает состояние неработающего канала, и отправляется прерывание SNMP (если SNMP включен).

      4) MC-B отключает медное соединение. Светодиодный индикатор подключенного коммутатора показывает состояние неработающего канала, отправляется прерывание SNMP (если SNMP включен).

      ■ Примечания по реализации

      LFTP должен использоваться с медиаконвертерами, расположенными попарно, и оба устройства должны поддерживать LFPT.Если используется только один медиаконвертер, функции Far End Fault и LFPT не будут работать должным образом, потому что коммутаторы не поймут сообщение LFPT. Кроме того, рекомендуется использовать медиаконвертеры одной марки для каждой пары, поскольку разные поставщики иногда используют собственные протоколы LFPT и FEF.

      ■ Сводка

      Медиаконвертеры

      — это гибкие и экономичные устройства для реализации и оптимизации оптоволоконных линий во всех типах сетей. Они играют важную роль в современных локальных и глобальных сетях, поскольку в этих сетях часто используется несколько протоколов и типов носителей.Link Fault Pass Through и Far End Fault — важные инструменты, которые помогают сетевым администраторам диагностировать и устранять неполадки в работе сети.

      Intellinet PoE Powered 5-портовый коммутатор GbE с PoE Passthrough (561082)

      Сэкономьте время и деньги на установке с помощью PoE и получите максимальную отдачу от каждого PoE-соединения с помощью сквозной передачи PoE!

      Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough предназначен для получения питания от коммутатора PoE и передачи данных и электроэнергии на ряд PoE-совместимых устройств через стандартные сетевые кабели Cat5e или Cat6.Оснащенный пятью портами Gigabit Ethernet, этот коммутатор может обеспечивать питание до четырех точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер, потреблять собственное питание от коммутатора PoE, к которому он подключен, и обеспечивать скорость сети до 1000 Мбит / с. .

      Коммутатор Perfect Workgroup

      При подключении порта PD (порт 1) к коммутатору PoE с поддержкой PoE + IEEE 802.3af / at, сквозной коммутатор PoE от Intellinet Network Solutions использует часть электрического тока для питания себя и передает доступную избыточную мощность до четырех Граничные устройства PoE, такие как телефоны VoIP, позволяющие полностью реализовать потенциал каждого из портов PSE в вашем центре обработки данных.

      Сетевой коммутатор Intellinet Network Solutions PoE Passthrough поддерживает протокол IEEE 802.3at и предназначен для подачи до 25 Вт мощности на порт *. Устройства, совместимые с IEEE802.3af или IEEE802.3at, подключенные к коммутатору, не требуют дополнительного питания, что сокращает время и затраты на перемонтаж электропроводки и сводит к минимуму неприглядный беспорядок, вызываемый источниками питания и адаптерами в неудобных местах, таких как потолки и стены. Поддерживается любое сочетание устройств PoE и устройств без PoE, а благодаря функции защиты от короткого замыкания, перегрузки и высокого напряжения ваше оборудование хорошо защищено.Для устройств, не совместимых со стандартом 802.3at / af (устаревшие точки беспроводного доступа или сетевые камеры), мы предлагаем использовать разветвитель PoE / PoE + Intellinet Network Solutions.

      Устранение узких мест с помощью гигабитных скоростей

      Оснащенный пятью портами RJ45 Gigabit Ethernet 10/100/1000 Мбит / с с автоматическим определением, коммутатор PoE для сетевых решений Intellinet с PoE Passthrough с коммутационной матрицей 10 Гбит / с обеспечивает высокую производительность для ваших компьютеров и других сетевых устройств.

      Технология зеленого Ethernet

      Чаще всего сетевой коммутатор не всегда использует все свои порты. Когда компьютер, ноутбук, сетевой принтер или другое сетевое устройство отключаются, коммутатор продолжает потреблять такое же количество энергии, как если бы он был активен. Благодаря новой энергоэффективной технологии IEEE 802.3az, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и сквозной пересылкой PoE определяет состояние соединения со всеми подключенными устройствами и снижает энергопотребление неиспользуемых портов.Кроме того, коммутатор Intellinet Network Solutions может регулировать уровень выходной мощности в зависимости от длины сетевого кабеля, подключенного к определенному порту. С коммутатором PoE от Intellinet Network Solutions с PoE Passthrough вы получите максимальную производительность сети, но когда что-то замедляется, он автоматически сокращает потребление энергии для экономии энергии и экономии денег.

      * Общий бюджет PoE для этого коммутатора составляет 68 Вт при использовании прилагаемого адаптера питания переменного тока. Это обеспечивает максимальное распределение мощности на порт до 17 Вт.При использовании порта PD для обеспечения питания общий бюджет мощности составляет 26 Вт (6,5 Вт на порт). Максимальная потребляемая мощность на порт не может превышать 30 Вт.

      • Получает питание от инжектора PoE или коммутатора PoE и обеспечивает питание до четырех сетевых устройств PoE
      • Экономьте время и деньги, передавая данные и питание через существующие сетевые кабели
      • Удваивает расстояние соединения между источником PoE и устройством со 100 м (328 футов) до 200 м (656 футов)
      • Порты 10/100/1000 с автоматическим определением скорости автоматически определяют оптимальную скорость сети
      • IEEE 802.3at / af-совместимые выходные порты RJ45 PoE / PoE +
      • Технология энергосбережения Green Ethernet отключает неиспользуемые порты и регулирует уровни мощности в зависимости от длины кабеля
      • Может получать питание через PoE или прилагаемый адаптер переменного тока
      • Общий бюджет мощности 68 Вт при использовании переменного тока
      • Общий бюджет мощности 26 Вт при питании через входной порт PD
      • Поддерживает устройства PoE, совместимые с IEEE 802.3at и IEEE 802.3af (точки беспроводного доступа, телефоны VoIP, IP-камеры)
      • Поддерживает IEEE 802.Обнаружение 3at / af и защита от короткого замыкания, перегрузки и высокого напряжения
      • Все порты RJ45 с поддержкой Auto-MDIX (автоматический восходящий канал)
      • Архитектура коммутации с промежуточным хранением
      • Управление потоком IEEE 802.3x для полнодуплексного режима
      • Поддерживает до 2048 записей MAC-адресов
      • Буферная память 256 кбайт
      • Трехлетняя гарантия

      Предупреждение

      Этот продукт может подвергнуть вас воздействию химических веществ, включая кадмий, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной системы.Для получения дополнительной информации посетите www.P65Warnings.ca.gov.


      • Дополнительные артикулы

        • Amazon ASIN: B01BA5JH52
        • EAN: 0766623561082
        • UPC: 766623561082

      • Физические характеристики

        • Вес: 0,7 кг
        • Размеры: 78 (Д) x 140 (Ш) x 28 (В) [мм]
        • Упаковка: Розничная упаковка

      .

    Previous PostNextNext Post

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
