Устанавливаем подогрев бассейна своими руками

Для комфортного купания в бассейне не только в жаркие, но и в прохладные дни его оборудуют системой обогрева. Различают несколько способов, которые позволяют подогреть воду в бассейне. Об их особенностях, характеристике и технологии монтажа рассмотрим далее.

Оглавление:

  1. Как подогреть бассейн: характеристика методов подогрева
  2. Как организовать подогрев бассейна своими руками

Как подогреть бассейн: характеристика методов подогрева

Различают четыре основных метода подогрева воды в бассейне:

  • устройства в виде проточных электронагревателей;
  • теплообменные устройства;
  • механизмы солнечных коллекторов;
  • насосы теплового типа.

Выбирая то или иное оборудование для подогрева бассейна, необходимо учитывать такие характеристики:

  • размеры бассейна и его объем;
  • количество воды, постоянно присутствующей в бассейне;
  • особенности коммуникационных систем;
  • индивидуальные предпочтения владельцев бассейна.

Первый вариант для уличного бассейна с подогревом — установка проточных нагревателей воды. Они достаточно популярны среди потребителей из-за дешевой стоимости и высокой эффективности. Если в бассейн вода подается небольшими порциями, при этом в нем присутствует оптимальное давление, то данный вариант подогрева подойдет к нему идеально.

Данное оборудование отличается компактными размерами, не нуждаются в наличии дополнительных техничных комнат и т.д. Для изготовления корпуса электронагревательного прибора используется качественный пластик, нержавейка или титановые материалы. Нагревательный механизм в виде ТЭНа изготавливается из нержавейки, которая отлично выдерживает как высокие, так и низкие температуры.

Учтите, что тип проточного электронагревателя должен подбираться в соотношении с объемом воды, постоянно присутствующей в бассейне. Оптимальное значение мощности для небольшого бассейна составляет три киловатта. При этом, максимальное значение мощности для работы данных устройств составляет около восемнадцати киловатт. При этом, для слишком больших и объемных бассейнов они не подойдут. Также, данное оборудование нуждается в большом количестве электроэнергии, что не совсем целесообразно в процессе подогрева уличных бассейнов.

Среди преимуществ электрических нагревателей проточного типа отметим:

  • быстроту нагрева небольших бассейнов;
  • наличие механизмов, позволяющих регулировать температуру в бассейне;
  • если вода в бассейне не циркулирует, то специальные датчики отключают подогрев;
  • наличие автоматизированной системы контроля;
  • компактность обеспечивает удобство применения данного механизма подогрева.

Среди недостатков отметим:

  • низкий уровень мощности, поэтому устройство не применяется при подогреве больших бассейнов;
  • огромные затраты на оплату электричества;
  • невозможность установки в открытом подогреваемом бассейне;
  • установка в доме с ограничением по энергоснабжению — невозможна.

Тепловые обменники по сравнению с предыдущим вариантом не нуждаются в электричестве. Они работают по принципу нагрева бассейна от общего отопления дома.

Данное устройство имеет вид колбочки, внутри которой имеется специальное устройство в виде змеевика, по которому происходит движение горячей воды. Циркуляционный насос из системы отопления транспортирует воду к данному механизму. Специальный клапан и термостат регулируют дальнейшую работу по обогреву бассейна. На змеевик попадает холодная вода из бассейна и постепенно нагревается.

На термостате устанавливается необходимая температура для бассейна. Такие тепловые обменники характеризуются мощностью от тринадцати до двести киловатт. Поэтому, по сравнению с предыдущим вариантом, они устанавливаются на улице и для подогрева больших бассейнов. Мощность устройства также зависит от объема бассейна и количества воды в нем.

Изначально, установив тепловой обменник, вода нагревается почти сутки на максимально установленной температуре. Такие действия предотвращают развитие приборных коллапсов, которые происходят из-за того, что вода очень быстро нагревается.

В дальнейшем устройство поддерживает оптимальную температуру. Таким образом, удается экономить средства на обогреве. Устройство теплового обменника устанавливается между насосными станциями и дезинфекционными приборами. Так как оно нагревает уже очищенную воду. При наличии в бассейне чересчур хлорированной воды, рекомендуется установки тепловой обменник, выполненный из титана.

Среди преимуществ данного способа обогрева бассейна отметим:

  • экономию средств на подогрев;
  • легкость установки и регулировки температуры;
  • высокий уровень мощности.

Единственный недостаток — длительный период первого нагрева воды.

Солнечный подогрев бассейна — достаточно новая технология обогрева, которая основывается на принципе получения солнечной энергии и преобразования ее в тепловую. Возможен вариант самостоятельного нагрева воды под солнцем. Однако, для этого потребуется очень много времени и постоянное солнце. Гелиосистемами или солнечными коллекторами называют колбочные модульные системы, в составе которой присутствуют также трубки и экраны, принимаемые на себя солнечное излучение. Каждый из модулей нагревает до тридцати кубических метров воды, от размера бассейна напрямую зависит количество модулей в системе.

Солнечный коллектор работает по таком принципу: цвет коллектора чаще всего черный, для притягивания солнечного излечения, солнце попадая на коллектор, поглощается его механизмами. Далее производится нагрев теплового носителя до температуры в сто сорок градусов. После этого, производится запуск насоса для циркуляции, расположенного в накопительном баке. Вода нагревается и используется как для отопительной системы, так и для нагрева воды.

Существуют модели коллекторов, которые имеют встроенные сенсорные и автоматизированные клапаны, с помощью которых вода попадает в тепловой обменник. Достигая нужной температуры, воды не проходит через коллектор. Таким образом, удается регулировать температуру нагрева воды и процесс ее остывания.

Среди преимуществ использования солнечной системы подогрева бассейна, отметим:

  • быстроту нагрева воды без использования электричества;
  • удобство управления системой;
  • возможность использования не только для нагрева воды в бассейн, но и для обогрева всего дома.

Однако, при недостаточном солнечном излучении коэффициент полезного действия системы снижается. Поэтому, она чаще всего используется в качестве дополнительного подогрева бассейна на даче.

Использование тепловых насосов — еще один вариант для подогрева бассейна. Данные системы не особо популярны из-за своей дороговизны. В основе их работы положен принцип многоступенчатой передачи тепла от одного предмета к другому. Главный тепловой источник — тело, которое теплее, чем вода в бассейне. Это могут быть тепло и термальные почвенные воды, озера, реки и т. д.

Согласно принципу их работы рабочая жидкость движется внутри внешнего трубопровода, расположенного под землей. Рабочая жидкость может быть разной, например состав из тосола и обычной воды. Выходя из трубы, состав нагревается от почвы, далее она движется к тепловому обменнику и отдает тепло к элементу в виде хладагента, моментально нагревающегося и превращающегося в пар. Далее производится транспортировка пара к компрессору, который сжимается и в процессе этого действия нагревает воду. С помощью данной энергии удается не только обогреть бассейн, но и дом.

Принцип работы данной системы напоминает замкнутый круг, который способен обогреть огромные здания, площадью более 350 квадратных метров.

Среди преимущества использования данного способа обогрева бассейна отметим:

  • высокий уровень мощности;
  • быстроту нагрева как воды, так и помещения;
  • возможность пользоваться бесплатными источниками тепла, такими как почва, вода и т. д.

Однако, стоимость таких установок достаточно высокая, поэтому они редко используются в целях обогрева бассейна.

Еще один вариант подогрева бассейна — использование котлов, работающих как на твердом топливе, так и на газе. Данная система также работает не только для бассейна, но и на весь дом, поэтому затраты по ее эксплуатации значительно уменьшаются.

Если речь идет о подогреве бассейна, расположенного внутри помещения, то также не следует забывать и о воздухе в нем. Для того, чтобы вода в бассейне имела стабильную температуру, в помещении должна быть оптимальная температура воздуха, минимум 19 градусов. Для организации обогрева используют такие средства:

  • радиаторы на водяном отоплении — могут быть частью системы отопления всего дома;
  • конвекторы водяного или электрического типа, устанавливаемые как на стенах, так и на полу.

Второй вариант обогрева более практичный и эффективный, особенно если конвекторы, встроенные в пол. Однако, такие модели конвекторов также должны иметь встроенный вентилятор, который ускоряет электрообмен.

В наружном отоплении бассейнов используют обогреватели инфракрасного типа. Они могут быть как стационарными, так и переносными. Обогреватели создают комфортную температуру у открытого бассейна даже в зимнее время года.

Как организовать подогрев бассейна своими руками

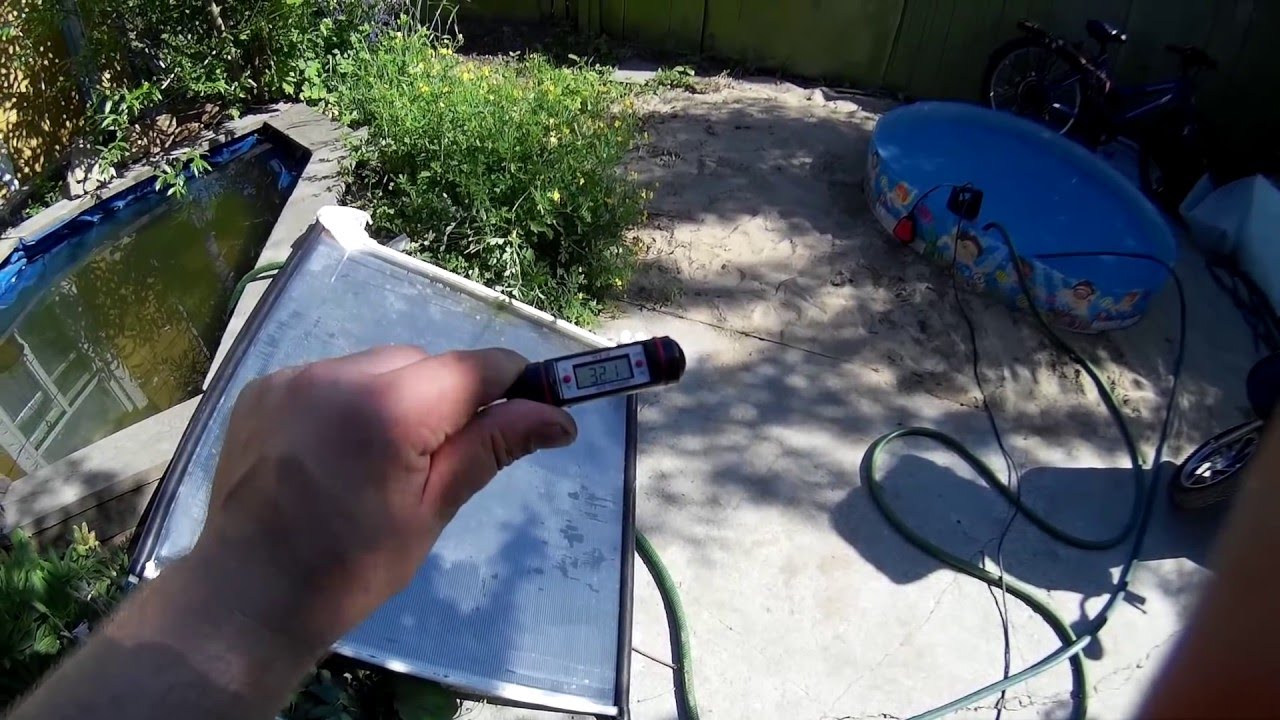

Один из самых оригинальных методов подогрева воды в бассейне является использование ультрафиолетового тепла. Предлагаем рассмотреть вариант обустройства подогрева бассейна, емкостью десять кубических метров. При этом, в нем уже имеется индивидуальная система фильтрации. Бассейн является крытым под куполом из поликарбоната. Это необходимо для того, чтобы предотвратить загрязнение воды листвой и мусором, а также такой бассейн меньше остывает. Также, в бассейне имеется насос погружного типа.

Система работает по такому принципу: на дне бассейна находится электронасос, который перекачивает холодную воду. Вода, в свою очередь движется в пенопластовый змеевик. Нагрев теплового носителя осуществляется посредством воздействия на него солнечного излучения. Подача уже теплой воды осуществляется через гофрированные трубы на дне бассейна с противоположной стороны.

Также, в бассейне имеется воздушный клапан, согласно которому вода транспортируется по кругу. Для того, чтобы снизить тепловые потери длина гофрированного шланга должна быть минимальной.

Для того, чтобы обустроить подогрев каркасного бассейна, выполните следующие действия:

1. Выберите место на котором будет установлен коллектор таким образом, чтобы между ним и бассейном был минимальный интервал. Коллектор должен быть направлен в южную сторону. На площадке под его монтаж снимите верхний слой почвы. Обустройте на нем подушку из песка и гравия, хорошо ее уплотнив. Уложите на ее гидроизоляционное покрытие и выложите тротуарную плитку.

2. Далее следует подготовить деревянный брус, из которого будет сооружен каркас. Для фиксации брусьев между собой используют стальные уголки. Далее следует подготовить щитовую раму, которая обшивается с помощью фанеры. Далее щит фиксируется на поверхности ранее подготовленного каркаса.

3. Используя уголки установите борты с пазами под стекла, на фанере фиксируются металлические листы. Далее необходимо покрасить щит в черный цвет.

4. Далее на коллекторе необходимо разметить места установки пенопластовых креплений. После фиксации креплений во внутрь их устанавливаются трубы из металлопластика.

5. Для сборки змеевика используют уголки и штуцеры. На бортовых участках просверлите два отверстия, через которые осуществляется установка тройников. После сборки системы обогрева производится ее гидравлическое тестирование. Далее змеевик также окрашивается в черный цвет.

6. В центральной части щитов осуществляется фиксация опорного бруска, и производится сборка каркаса из алюминиевого профиля. Далее производится нарезка стекол нужного размера, они фиксируются на поверхности каркаса герметиком и устанавливаются в профильные пазы.

7. В местах соединения между собой стекол устанавливаются специальные фиксаторы. Для того, чтобы обеспечить питание насоса, он оборудуется влагозащитной розеткой. Далее система проверяется на работоспособность.

Учтите, что с помощью данной системы также можно выполнить подогрев детских бассейнов. Однако, регулировка ее работы осуществляется вручную. Поэтому, перед купанием в бассейне, рекомендуется полностью отключить электрическую часть системы. В солнечные дни такая система способна нагреть воду до семидесяти градусов, при этом, вода в бассейне составляет около тридцати градусов.

Главное преимущество использования такой системы — легкость ее монтажа и доступная стоимость обслуживания. Так как происходит переработка солнечного излучения. Однако, в зимнее время или в пасмурные дни, солнечный коллектор не сможет полноценно обгореть бассейн. Поэтому, рекомендуется его использовать в качестве дополнительного источника обогрева.

как подогреть дровами и установить тепловой насос

Используя оборудование для подогрева бассейна на даче, удается поддерживать нужную температуру. Существуют санитарные нормы, которые нужно соблюдать. Минимальный допустимый уровень + 24оС. Детское купание разрешено только при отметке от 28оС.

Подогрев бассейна на дачном участке необходим в условиях российского климата

Температурная таблица

КатегорияТемпературный режим, оС
До 7 лет30-32
Дети старше 7 лет29-30
Взрослые24-28
Оздоровительные процедуры26-29
Гидромассаж35-39

Вернуться к оглавлению

Содержание материала

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.

Схема установки электрического подогрева

Электронагреватели популярны. Предназначены для чаш небольшого объема.

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов.

Для регулировки температуры нагрева встроен термостат с ручным управлением

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5оС. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.

Электрический нагреватель воды Bestway

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40оС.

Pahlen для нагрева водыВернуться к оглавлению

Подогрев при помощи теплообменника

Если установлен зимний бассейн или с большим резервуаром, тогда монтируют подогрев на основе теплообменника. Он подключается непосредственно к системе отопления дома, работающей например от газового котла. Выполнен в форме змеевика в колбе, по которому течет горячая вода.



Теплоноситель движется за счет циркуляционного насоса. Жидкость поступает в колбу, где греется от змеевика. С каждым новым кругом она нагревается все больше. После возвращается в чашу. Процесс автоматический, не требует особого контроля. Пользователь только устанавливает температуру на термостате.



Нагреватель выбирают исходя из габаритов бассейна. В первые сутки включают на максимальную мощность, затем поддерживать оптимальную температуру. При этом нельзя допускать резких перепадов.

Теплообменник устанавливают между насосом и системой дезинфекции. Хлор не будет попадать в аппарат, что увеличит его срок службы

Преимущества:

  • нагревает большие объемы с меньшим расходом энергоресурсов;
  • легкость эксплуатации.

Технику используют для каркасных и надувных моделей. Зимой организуйте дополнительное утепление конструкции. Иначе большая часть тепла будет уходить в атмосферу.

Вернуться к оглавлению

Подогрев дровами

Можно сделать дровяной нагреватель для бассейна на даче своими руками. Для этого понадобится металлическая спираль, по которой будет циркулировать вода. Под ней или внутри разводится костер. Работает при помощи циркуляционного насоса.

Подогрев воды может происходить при помощи котла на дровах

Такой обогреватель можно купить. Модели оснащены регулятором интенсивности горения, отличаются мощностью.

Плюсы метода:

  • дешевое топливо;
  • быстрая установка;
  • легкость эксплуатации;
  • быстрый нагрев.

Недостаток подогрева от поленьев – полное отсутствие автоматизации. Требуется постоянное наблюдение за дровами, скоростью их горения. Нельзя установить температуру.

Существуют другие топливные нагреватели – газовые, дизельные. При их работе нужно соблюдать правила противопожарной безопасности.

Дровяной обогреватель можно сделать своими руками из подручных материаловВернуться к оглавлению

Подогрев солнечными коллекторами

Чтобы подогреть бассейн на даче можно использовать энергию солнца. Нагреть воду можно внутри помещения и на открытом пространстве. Достаточно 3-5 часов, чтобы она достигла нужной температуры.

Солнечные коллекторы для подогрева воды в летний период

Для создания системы с подогревом нужно специальное оборудование. Модули в виде экрана или трубки. Принцип работы солнечных батарей:

  • коллекторы черного цвета интенсивно поглощают солнечные лучи;
  • от полученной энергии вода достигает высоких температур;
  • после прогрева до нужного градуса, запускается циркуляционный насос.

Предусмотрены модели с трехходовыми автоматическими клапанами. Они обеспечивают бесперебойную циркуляцию теплоносителя по системе.

Стоит знать! Использовать солнечные коллекторы целесообразно в тех регионах, где много солнечных дней. При пасмурной погоде КПД понижается.

Установленные солнечные батареи для нагрева воды

Подобное устройство можно сделать с помощью обычного черного шланга. Потребуется около 40 метров материала, насос для циркуляции и ровная площадка:

  • шланг скручивается спиралями, укладывается под углом к солнцу на поверхности;
  • к нему подключается насос;
  • конструкцию соединяют с бассейном.

Такой способ подойдет для маленьких надувных конструкций и средних каркасных сооружений. Используйте шланги с большим диаметромВернуться к оглавлению

Подогрев тепловым насосом

Еще один метод подогрева – тепловой насос. Вода прогревается быстро. Электроэнергия расходуется на работу насоса и компрессора.

Система для подключения теплового насоса

Принцип действия:

  • источник тепла – промышленные, бытовые стоки, термальные источники или дымовые газы;
  • жидкость циркулирует по трубопроводу, проложенному под землей;
  • потом она попадает в теплообменник, где тепло отдается хладагенту и он закипает;
  • далее идет образование масс пара, которые передаются в компрессор и сжимаются до 25 атмосфер;
  • пройдя по кругу, вода возвращается в чашу.

Положительные стороны техники:

  • высокая мощность;
  • бесплатные источники энергии;
  • экономия денег во время эксплуатации;
  • быстрый нагрев.

Единственный минус – высокая цена оборудования.

Система теплового насоса для нагрева водыВернуться к оглавлению

Альтернативный бюджетный вариант

Обогревающее покрывало – плотная темная ткань, которая натягивается поверх бассейна. В хороший солнечный день можно увеличить температуру на 4-6 градусов за час. Однако процесс будет длительным, нагревается только верхний слой. Поэтому дополнительно используют насос или перемешивают жидкость вручную.

Альтернативный вариант обогрева бассейнаВернуться к оглавлению

Заключение

При выборе техники учитывайте критерии:

  1. Мощность. Зависит от объемов воды. Уровень мощности влияет на скорость нагрева.
  2. Вид прибора. Самый распространенный – проточный водонагреватель. Имеет малые габариты, можно установить на маленьком дачном участке. Подходит для небольших бассейнов. Остальные варианты имеют более сложную схему подключения.
  3. Источник энергии. Есть техника, работающая от электричества, твердого топлива, солнечных батарей, газа.
  4. Цена. Дорогие аппараты предназначены для обогрева больших объемов. Бюджетные – для небольших дачных надувных бассейнов.

Смотрите в видео: как нагреть воду в бассейне подручными средствами.

Сделать бассейн с подогревом можно самостоятельно, но в этом случае вы не получите гарантий. Качественная техника обеспечит теплой водой на протяжении всего года.

Как нагреть воду в бассейне на даче: подогреваем своими руками

Кипятильник

Этот метод нагревания долгий, затратный, опасный и не подойдет, если объем воды большой. Еще один минус — риск испортить ПВХ, если конструкция каркасная или надувная. Тем не менее, этот способ часто встречается среди советов дачников. Обязательно соблюдайте меры безопасности во время работы.

  • Кипятильник должен быть выключен, когда вы опускаете его в емкость.
  • Проверяйте степень нагрева только когда вытащите вилку из розетки.
  • Кипятильник не должен прикасаться к стенкам. Особенно если они пластиковые. Для этого можно соорудить поплавок из пенопласта, в нем проделать отверстие и вставить ТЭН, так чтобы рукоятка и провод были снаружи.

Можно сделать несколько таких поплавков, чтобы процесс шел быстрее. Если емкость глубокая, нужно периодически помешивать воду, чтобы нижний слой также прогревался.

Ручная гелиоустановка

Подогреть воду в бассейне на даче можно обычным садовым шлангом. Одним концом его подключают к наполненному резервуару, а другим — к фильтру-насосу. Затем шланг сворачивают змейкой и размещают на освещенном месте. Вода, попавшая в него становится теплее и перемещается обратно. Недостаток такого способа очевиден — нужен жаркий, солнечный день, чтобы все получилось. Посмотрите видео с похожим водогреем из ПВХ-трубы.

Кипячение воды вне бассейна

Ее можно прогревать в больших кастрюлях и ведрах на плите или костре, а затем смешивать с холодной. Минус — трудоемкость метода, подойдет только для маленьких объемов. Также можно заранее установить на участке бочку, в которой будет греться вода.

Водопровод

Нужно присоединить длинный шланг к горячему крану. Затратный способ, если использовать его постоянно. К тому же, на наполнение большой емкости может уйти много времени.

Твердотопливный нагреватель

Быстро согреть воду в бассейне на даче можно дровами, торфом, углем, сухим мусором. Вам понадобится металлическая бочка, мощный насос и змеевик из полой трубы с длинными концами.

  • Внутрь бака нужно поместить змеевик. Можно использовать стальную согнутую трубу или старый радиатор (не чугунный).
  • С обеих сторон змеевика приделайте металлические отрезки трубы, выходящие за пределы бака.
  • На патрубки наденьте шланги. С одной стороны через них, при помощи насоса будет подаваться холодная вода, с другой — выходить уже нагретая.

Сначала включают циркулярный насос. Когда вода поступит в змеевик, разводят огонь под баком или в нем — в зависимости от формы котла.

Твердотопливные нагреватели экономичнее и практичнее, чем перечисленные выше устройства. Они подогреют и маленький, и большой резервуар даже в пасмурную погоду. Подойдут для стационарных и надувных конструкций. Недостатки способа в том, что требуется постоянное наблюдение за дровами и невозможно отрегулировать температуру. Подобное устройство необязательно делать своими руками — котел с нагревателем можно найти в продаже. В видео — пример самодельной бочки.

Начнем с самых распространенных нагревающих устройств.

Электронагреватели

Электронагреватели бывают проточными и накопительными. Первые используют чаще всего, так как они небольшие и без труда обогревают маленькие купели. Внутри пластиковой конструкции установлены трубчатые нагревательные элементы. Холодная вода проходит вдоль них, прогревается и направляется обратно.

Мощность устройств — от 3,5 до 18 кВТ. Для небольшого, надувного резервуара хватит самой маленькой мощности. Правда, у маломощного устройства есть особенность — желательно, чтобы входящая температура была +18°. Плюсы: быстрый нагрев. Минусы: большое энергопотребление, не обогреет большие объемы (от 35м³).

Теплообменники

Оборудование работает от отопительной системы дома, представляет собой емкость со змеевиком внутри. В змеевике циркулирует кипяток из отопительной системы. Снаружи его омывает холодная вода, которая постепенно прогревается и поступает обратно. В первое подключение она будет нагреваться примерно сутки. Затем устройство просто поддерживает полученный результат.

Минусы: долгий обогрев во время первого запуска, нужна система дезинфекции для бесперебойной работы.

Тепловые насосы

Как нагреть надувной бассейн на даче быстро? Для больших каркасных и стационарных купелей можно установить тепловые насосы. Они берут тепло из воздуха, воды или почвы. Потребляют 1-1,25 кВТ, подключаются к любой электросети. У оборудования есть один минус — высокая цена. Иногда — сложная установка, но в продаже можно найти и простые модели.

Солнечные коллекторы

Это устройства разной формы и размера. Чаще всего на участках устанавливают прямоугольные панели. Второй параметр также очень важен при выборе системы. Для обогрева большого объема и накопитель понадобится внушительный. Процесс работы следующий. Насос закачивает воду в гелиосистему. После нагревания она попадает обратно в резервуар.

Стоимость оборудования зависит от его размеров и наличия дополнительных функций: сенсорных датчиков, регулятора температуры. Монтировать панель нужно на хорошо освещенное место. Плюсы — нагревание происходит достаточно быстро. Минус — низкая эффективность в пасмурную погоду.

Чтобы после холодной ночи не пришлось нагревать воду еще раз, накройте ее двухслойной, пузырчатой пленкой или установите жалюзи. Пленку используют также для прогревания в солнечный день — за несколько часов температура поднимается на 3-4°. В магазинах она может называться обогревающее или плавающее покрывало. Его просто расстилают на поверхности, ни к чем не прикрепляя. Воду при этом нужно периодически перемешивать, чтобы она прогрелась равномерно.

Сохранить комфортные условия для плавания поможет и обычная непроницаемая пленка — ее нужно плотно натянуть над бассейном. Это средство не такое эффективное и удобное, но задачу выполнит.

  • Мощность. Уровень мощности влияет на скорость прогревания. Соответственно, чем больше объем — тем больше должна быть мощность.
  • Тип оборудования. Самый распространенный и простой в установке — проточный электронагреватель. Он небольшой и подойдет для маленького участка.
  • Источник энергии. Некоторые виды техники работают только на улице и могут быть слишком затратными.

Для больших бассейнов подойдет тепловой насос, теплообменник, дровяной котел.

Как сделать бассейн с подогревом

Личный бассейн давно стал атрибутом многих загородных домов. В сооружении нет ничего сложного, технология давно отработана, а его наличие доставляет массу удовольствий, как взрослым, так и детям.



Но, построив бассейн на улице, вы попадаете в зависимость от капризов погоды. Если лето не очень теплое, то вряд ли вы сможете плавать в нем каждый день, а тем более не разрешите плескаться в холодной воде детям. Отличный выход — подогрев. Разобраться, как сделать бассейн с подогревом — цель этой статьи.

Как подогревают воду в бассейне

Какого бы типа бассейн вы не организовали:  купили ли готовый или построили с нуля, без подогрева не обойтись. С системой подогрева воды следует определиться уже на этапе проектирования бассейна. Существует много способов. Воду подогревают пользуясь :

  • теплообменником;
  • электрическими нагревателями;
  • тепловыми насосами;
  • солнечными батареями;
  • топливными нагревателями.



Использование теплообменного оборудования

Работает это оборудование следующим образом:

  • выполняем подсоединение к системе отопления дома, если только для бассейна вы не предусмотрели отдельную систему;
  • задаем температуру. Когда вода достигнет этого показателя, теплообменник просто будет ее постоянно поддерживать.

Так выглядит типовая схема подключения теплообменника двухконтурного:





Этот вариант наиболее популярный и имеет много плюсов:

  • используется и для внутренних бассейнов и для тех, что построены во дворе;
  • возможность подключения оборудования к отоплению дома;
  • относительно экономичный;
  • большой ассортимент теплообменников в продаже.

Важно: перед тем, как совершить покупку теплообменника, рассчитайте его потребную мощность, учитывая объемные показатели своего бассейна и то, где он расположен: в доме или во дворе. Для бассейна, находящегося снаружи, его объем и мощность теплообменника совпадают, а для бассейна внутреннего, мощность равна трем четвертям его объема в  куб. м.   Теплообменник для бассейнов выпускают многие производители. Некоторые модели, наиболее популярные, рассмотрим:

 Pahlen HI-FLO (HF) 40 горизонтальный







Выпускают этот теплообменник в Швеции. Производитель Pahlen. Характеристики следующие:

  • потребляет 40 кВт;
  • устанавливается горизонтально;
  • габариты: 13,9х12,9х45,5х8,5 см;
  • 2-х контурный;
  • подключение должен осуществлять специалист.

Работа происходит по следующим правилам:

  • насос закачивает в корпус теплообменника воду, которая осуществляет циркуляцию в одном направлении;
  • нагрев воды до температуры, которую вы задали, происходит во время ее контакта со спиралью;
  • электромагнитный клапан блокирует циркуляцию воды, не допуская ее перегрева.

На заметку: производитель Pahlen выпускает теплообменники и других мощностей, как в горизонтальном, так и в вертикальном исполнении: диапазон от 13 до 308 кВт.

Теплообменник Behncke QWT 100-20



  • выпускается в Германии;
  • потребляет 20 кВт при 90 и 15 кВт при 60  градусах С ;
  • 2-х контурный;
  • подсоединяется к системе отопления;
  • корпус из нержавеющей стали;
  • нагревает воду в бассейне от сети центрального отопления, благодаря наличию 2-х комбинированных муфт.



 Электрические нагреватели для подогрева бассейнов

Электрическим нагревателем целесообразно нагревать бассейн небольшого объема. Использование его для больших бассейнов повлечет за собой оплату огромных счетов на электроэнергию. Здесь изображена схема его врезки в систему:



Электронагреватели выпускают:

  • нержавеющие;
  • из пластика.

ТЭНы в электронагревателях изготавливают из прочных материалов:

  • титана;
  • нержавеющей стали.

Электронагреватель отличается от теплообменника следующими характеристиками:

  • обязательным условием для подключение электронагревателя является наличие датчика протока. Если в системе не будет воды, датчик сработает и отключит электронагреватель. Для нормальной работы он должен быть врезан на прямом участке, а запорные краны никаким образом не должны его отсекать;
  • наличие внешнего терморегулятора не обязательно, т.к. в электронагревателях имеется внутренний;
  • чтобы не произошло завоздушивание электронагревателя при прекращении подачи воды в трубопровод, необходимо сохранение в линии водяного столба высотой минимум 50 см.

  Behncke EWT 80-70/3КВт — электронагреватель  из Германии

Кроме теплообменников из Германии поставляются и электронагреватели для подогрева воды в бассейне. Хорошо показал себя в работе Behncke EWT 80-70/3КВт .





Характеристики:

  • потребляет мощность в 3 кВт;
  • требуемое напряжение — 400 В;
  • материал корпуса — нержавейка;
  • ТЭНы изготовлены из сплава очень качественного — Incoloy 825.

Электронагреватель Elecro Flow Line Titan Plus, от 3 до 18 кВт

Из Великобритании к нам поступают качественные электронагреватели  Elecro Flow Line Titan Plus. Особенности:

  • укомплектован очень надежным датчиком потока, обеспечивающим небольшой расход — 1 тыс. л в час;
  • имеется поворотный кронштейн, с помощью которого устанавливать его можно, как горизонтально, так и вертикально;
  • диапазон регулировки от 0 до 40 градусов С.

Электронагреватель для воды в бассейне, можно изготовить и самому, воспользовавшись опытом, переданным в этом видео:



Насосы тепловые

Подогрев воды для бассейна осуществляется и при помощи тепловых насосов. Они имеют свои преимущества:

  • для работы тепловые насосы используют энергию окружающей среды. Принцип тот же, что и у холодильника, только он отбирает из окружающего воздуха холод и генерирует его, а тепловой насос — тепло;
  • относительно небольшая мощность;
  • минимальное потребление электроэнергии;
  • работают от домашней розетки;
  • легко устанавливаются и занимают мало места.

Тепловой насос FAIRLAND

Французская компания Procopi занимается выпуском тепловых насосов для бассейнов горизонтальных и вертикальных.







Особенности насосов  FAIRLAND:

  • благодаря тихому ротационному компрессору, работают с минимальной вибрацией;
  • имеется цифровой контроллер, позволяющий удобно регулировать температуру;
  • при низких температурах включается защита, система автоматически размораживается;
  • при изготовлении насоса использованы морозостойкие материалы;
  • рекомендуются на бассейны объемом от 20 до 100 кубических м.

Подогрев уличного бассейна с использованием насосов серии Pioneer

Тепловые насосы серии  Pioneer, которые используют для подогрева уличного бассейна, выпускают в Китае. При этом:

  • производитель использует инновационную технологию HP-BOOSTER, что делает насосы очень производительными. Достаточно сказать, что при расходе 1 кВт электроэнергии,  получается 7 кВт тепловой энергии;
  • использованные материалы прочные, не коррозируют;
  • электрическая часть находится вверху, что очень облегчает обслуживание;
  • имеется функция автоматической разморозки;
  • рабочий диапазон температур 0° — 43°C.

 Солнечные батареи

Если в вашей местности большую часть времени светит солнце , то можно подогревать воду в бассейне , используя солнечные батареи или коллекторы.





Особенности системы подогрева от солнечных батарей:

  • высокая экологичность;
  • при самостоятельной установке минимум денежных затрат;
  • дополнительные температурные сенсоры не требуются;
  • вода нагревается во время прохождения через коллектор, который представляет из себя большие плоские элементы. Состоят эти элементы из полипропиленовых тонких трубочек черного цвета.



При установке требуется соблюдение следующих правил:

  • система фильтрации — место, куда помещается солнечный обогреватель. Вода постоянно циркулирует и постепенно теплеет;
  • сама батарея размещается на берегу бассейна или на крыше. Поворачивать приемники солнечной энергии нужно на юг или на юго-запад;
  • температура воды регулируется вручную или автоматически;
  • чем большего объема бассейн, тем мощнее батареи.

Если бассейн небольшой, вполне подойдет нагреватель Solar Pool Heater, их можно даже несколько поставить.

Solar Pool Heater

Это нагреватель маленький. Его габариты 580х580хъ254 мм. На этом видео показано, как он собирается и устанавливается:



    Характеристики:

  • может работать почти с любым насосом;
  • повышает температуру воды на 10-12 градусов С;
  • изготавливают в Китае.

Топливные нагреватели для подогрева бассейна

Экономичным вариантом является подогрев бассейна с использованием топливных нагревателей. Но только для бассейна, устраивать такую систему не выгодно, она может отопить и другие объекты. Системы с топливными нагревателями работают на:

  • нефти;
  • газе;
  • твердом топливе.

Просто взять и установить топливный нагреватель не получится, предварительно придется побегать и:

  • получить специальное разрешение;
  • оформить документы;
  • зарегистрировать;
  • принять противопожарные меры;
  • выполнить дымоход;
  • установить автоматику.

Пройдя все разрешительные этапы, лучше все-таки пригласить специалиста для установки топливного нагревателя — так будет безопасней.   Устроен топливный прямоточный нагреватель довольно просто:

  • в нем есть змеевик. Именно в нем вода и нагревается при сжигании топлива;
  • оборудован нагреватель циркуляционным насосом, системой фильтрации и автоматикой;
  • подогрев воды управляется датчиками.

Можно организовать подогрев бассейна своими руками, собрав простой нагреватель, где топливом будут дрова.



  • выполняем из толстого металла емкость, которая будет служить топкой;
  • в топку помещаем змеевик;
  • в середину помещаем дрова и поджигаем. Все, как на фотографии вверху.

Как видите вариантов подогрева уличного бассейна много, главное — сделать удачный выбор и жизнь заиграет новыми красками, как вот на этом видео:



обогрев своими руками, теплообменник и нагрев, подогреватель, солнечный коллектор

Комфортное использование бассейна обеспечивает правильно организованный обогрев воды

Экономически выгодный подогрев воды в бассейне организовать не сложно. Главное – правильно оценить имеющиеся потребности. Насос, дополненный теплообменником на основе электричества – наиболее распространенный способ. На втором месте по популярности находятся дрова. Мини-печь оборудуется вблизи бассейна. Такой нагреватель обеспечит теплом воду и домочадцев. Если речь идет о комплексных решениях, то стоит сделать предварительный чертеж.

Советы начинающим: обогрев бассейна своими руками

Для того чтобы в бассейне всегда была оптимальная температура, необходимо измерить его объем и сопоставить это с климатическими характеристиками региона. В жаркую погоду для поддержания t большого количества воды потребуется механический или твердотопливный агрегат, а электрический обогрев придется ко двору в случае с миниатюрным бассейном.

Не стать жертвой рекламных уловок и обременительных покупок помогут приведенные ниже рекомендации:

  • Подогревом воды в не часто используемом бассейне лучше доверить заниматься агрегату, «питающемуся» дровами;
  • Быстро подогреть небольшое количество воды поможет гелиотермический гаджет;
  • Автономный электрический подогреватель – экономически обоснованное решение для любящих путешествовать.

Объем чаши, средняя температура, интенсивность использования – критерии, правильная оценка которых позволяет выбрать оправданный во всех отношениях обогреватель.

Не простым вопросом считается отопление дома. Нужно правильно все рассчитать, чтобы дом не потреблял лишней энергии. Как добиться положительного результата, читайте на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-svoimi-rukami

Строим теплообменник для бассейна своими руками

Использование теплообменника в бассейне – распространенный шаг, позволяющий при минимальных затратах обеспечить себе комфортное купание. Внешне гаджет похож на небольшую черную трубу или колбу, которая оснащена тепловым носителем.

В зависимости от особенностей бассейна, устройство подсоединяется к отдельно стоящему источнику тепла или к отопительной системе. Как только носитель тепла внутри колбы начинает работать, стартует процесс нагрева воды.

Рекомендуется оборудовать систему тепловыми датчиками, позволяющими в режиме реального времени следить за температурой нагрева.

Помимо этого, внимание следует обратить на приведенные ниже рекомендации:

  • Теплообменник оборудуется блоком автоматического контроля;
  • Электрический нагреватель оправдан только при наличии бюджетного небольшого бассейна;
  • Система требует водостойкой изоляции;
  • Не реже двух раз в месяц проводится контроль работоспособности всех элементов.

Теплообменник – электрический или твердотопливный обогреватель, использующий имеющийся теплоноситель. Для небольшого бассейна подойдет электрический изолированный гаджет, а для более объемных – твердотопливный.

В северных европейских странах популярностью пользуется вегетарий Иванова. О его преимуществах читайте на сайте: https://homeli.ru/dvor-i-sad/teplitsy/chem-otlichaetsya-parnik-ot-teplitsy

Сезонный солнечный подогрев для бассейна

Обеспечить себя теплой водой с минимальными финансовыми затратами поможет звезда по имени солнце. Созданный своими руками источника тепла, окупается уже в первый день включения.

Бассейном пользуются летом, когда солнце хорошенько прогревает землю, поэтому комфортная температура воды обеспечивается без каких-либо затрат. Отдельно необходимо остановиться на побочных продуктах солнечной энергии.

К примеру, если подогрев и отопление в доме выполнен на основе гелиосистемы, можно просто подключить к ней закрытый или открытый бассейн.

Помимо этого, применение в практических целях энергии светила имеет ряд других преимуществ:

  • Если в регионе солнечные дни чередуются с пасмурными, можно установить солнечный коллектор;
  • Подбирается он с учетом объема чаши бассейна;
  • Экологическая безопасность;
  • В отличие от традиционных видов топлива, обогреватель на основе солнечного света не является источником пожарной опасности.

Экологично, безопасно и выгодно – 3 кита солнечной энергетики. С установкой справится даже новичок, благодаря чему можно сэкономит на подрядчиках. Помимо этого, нагрев происходит равномерно, что исключает деление воды на холодные и теплые зоны. Если погода за окном даже летом подбрасывает сюрпризы, необходимо установить солнечный коллектор.

Делаем солнечный коллектор для бассейна своими руками

Как было сказано раньше, все расходные материалы можно найти на чердаке или в кладовке. Начать стоит с поиска 5-10 обручей. Если нужного количества дома и среди знакомых найти не получится, стоит сходить в магазин спортивных товаров.

Перед покупкой стоит убедиться, что конструкция представляет собой полую пластиковую трубу, иначе самодельный обогрев сделать не получится.

Секрет успеха заключается в способности обручей держаться на поверхности воды. Как только с данным этапом человек справился, понадобится найти несколько больших кусков обязательно черной пленки. Любой другой цвет не сможет аккумулировать энергию солнца.

Геотермальное отопление пользуется большой популярностью в Европе. О данной системе отопления расскажет наша статья: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/geotermalnoe-otoplenie

Дальнейший порядок действий выглядит следующим образом:

  • В качестве доступной альтернативы можно использовать толстую черную гидроизоляционную пленку для бассейна;
  • Обруч укладывается на пленку и маркером обводится круг требуемого диаметра;
  • Во время разметки необходимо отступить от намеченного края еще 15-20 см;
  • Пленка натягивается на кольца таким образом, чтобы исключить даже незначительное провисание;
  • В качестве фиксатора используется пружинный зажим;
  • Проводим рукой по натянутой поверхности, убеждаясь в равномерности натяжения;
  • Аккуратно нужно наплавить «грибок», старясь не повредить при этом конструкцию;
  • С практической точки зрения, рекомендуется паяльником с большой осторожностью проделать в центре круга небольшие отверстия для улучшения тепловой выработки.

Нагреватель воды (видео)

Использование разнообразных систем отопления для подогрева воды позволяет обустроить бассейн любой ширины и глубины. Любители делать все самостоятельно без проблем изготовят из имеющихся материалов солнечные водонагреватели. В том случае, если возиться с инструментами времени и желания нет, всегда можно приобрести готовый вариант. При этом нужно обратить внимание на его мощность.

Обеспечиваем подогрев воды в бассейне

После строительства бассейна во дворе, на даче необходимо обеспечить поддержание комфортной температуры в определенное время, а для этого можно осуществить своими руками подогрев воды в бассейне.

Для закаливания подойдет любая температура, но если вы не «морж», то она должна составлять 25-28 градусов. Летом в жаркое время вода прогревается самостоятельно.

В более прохладные месяцы ее прогревают специальные печи. Бассейны часто имеют большой объем, поэтому энергии понадобится много.

Чтобы рационально использовать энергию, важно правильно подобрать устройство.

Зачем нужен подогрев воды?

Летом не всегда бывают яркие и теплые дни. В пасмурное время вода не прогревается до комфортной температуры. Если бассейн устроен в помещении, лучи солнца вообще не доходят до воды.

Это не повод отказывать себе в удовольствии поплескаться в воде. Бассейн не должен зависеть от погоды, поэтому стоит установить специальное оборудование, которое будет нагревать воду.

Видео:

Это можно сделать своими руками.

Устройства для обогрева дадут возможность достигнуть нескольких целей:

  • в бассейне можно купаться в любое время суток;
  • температура воды регулируется в зависимости от пожеланий купающихся;
  • сезон купания продлевается на несколько месяцев.

Для обогрева воды могут использоваться различные устройства. Если в доме есть водяное отопление, можно установить своими руками котел.

Как вариант, можно применить коллекторы, работающие от солнца, тепловой насос, камин, куда встраивают теплообменник. По желанию можно совместить несколько способов.

Вопрос, чем обогревать воду, необходимо решить еще на стадии строительства бассейна. Важно рассчитать тепловой баланс строения, сколько нужно будет горячей воды, климатические условия.

Только после анализа всех составляющих нужно делать выбор в пользу того или иного обогревательного прибора.

Способы подогрева воды в бассейне

Подогревание воды можно осуществить несколькими способами. Разберем их более подробно, чтобы сделать более подходящий вам вариант.

Подогрев теплообменником

Чтобы подогреть воду в бассейне, можно своими руками сконструировать теплообменник. По нему течет горячая вода и, протекая по трубам, уложенным вдоль стенок бассейна, нагревает содержимое.

Теплообменник должен быть выполнен из нержавеющей стали или из титана, чтобы противостоять коррозии.

Сам корпус, который соприкасается только с носителем тепла, можно сделать из более дешевого металла. Также можно использовать пластик.

Теплообменник можно сделать в составе отдельного циркуляционного контура. Так он не будет зависеть от работоспособности составляющих всей системы водоснабжения, отопления.

Сделать это своими руками не тяжело. Трубопроводы, по которым горячая вода подается к теплообменнику и от него, нужно подключить к распределительным коллекторам.

Циркулярный насос

Лучше установить циркулярный насос, чтобы добиться полной автономности. Вода для бассейна специально подготавливается, очищается и дезинфицируется.

Вся жидкость, которая есть в бассейне, проходит по контуру во время циркуляции, где нагревается до определенной температуры.

Таким образом, полный цикл вода проходит несколько раз за день. Подобную систему можно сконструировать своими руками.

Применяя такую систему, обязательно стоит установить два фильтра. Они будут производить предварительную очистку и основную.

Также должен быть насос, управляющий клапан, дозатор химического препарата, который будет обеззараживать воду.

Вода нагревается только после того, как будет профильтрована, а вот дезинфекция проводится уже после нагрева. Это делается для того, чтобы химические реагенты не оказывали влияние на нагреватель.

С помощью клапана можно регулировать работу нагревающего элемента. Так, можно отказаться от фильтрации воды, если она хорошего качества.

Видео:

Таким образом будет происходить экономия электроэнергии, которая тратится на работу фильтров.

Вода в бассейне нагревается в несколько этапов. Первый этап — прогрев жидкости до комфортной температуры. Остальные этапы — поддержание температурного режима во всей чаше.

Мощность нагревателя будет меняться в зависимости от того, какова температура воды. Чем она ниже, тем выше будет мощность.

Нагрев гелиоустановкой

Нагреть в бассейне воду своими руками можно почти бесплатно, не считая траты на установку конструкции. При нагреве воды подобной системой не используется электрическая энергия.

Водонагревательные приборы монтируются на базе солнечных коллекторов.

В одноконтурных конструкциях вода для нагрева подается прямо в коллектор. Такие установки используются для нагрева воды при температуре воздуха выше 0 градусов.

Если температура упадет до минусовой, то система повредится, так как вода, находящаяся в системе, замерзнет.

Подобные системы целесообразно устанавливать на даче, куда приезжают жить только в летний период.
Двухконтурные системы можно использовать круглый год в любую температуру.

Система не замерзнет во время мороза, так как через коллектор проходит антифриз. Именно он не дает воде замерзать.

В такой установке контур сбора тепла отделен от контура потребления. Если дом полностью обеспечивается энергией из этой системы, то бассейн будет также ее потреблять.

Чтобы нагревать воду в бассейне с помощью двухконтурной гелиоустановки, теплообменник подключают к накопительному баку. Он должен быть сделан из нержавеющей стали высокого качества.

Таким образом, основной теплогенератор будет работать значительно меньше, соответственно энергии будет тратиться меньше.

Гелиосистему можно соорудить на основе вакуумных или плоских коллекторов. Они основаны на установке ряда медных трубок.

Если вода обрабатывается химическими веществами, то такая система не подойдет.

Чтобы обогревать воду в бассейне, можно сделать установку на основе пластиковых солнечных коллекторов.

Вид конструкции может быть любой: плоский, в виде ряда трубок. В качестве материала чаще всего применяется полиэтилен или полипропилен, после чего его красят в черный цвет.

Такой материал подходит для использования в конструкциях с проточным режимом.

Гелиоустановки с пластиковыми коллекторами не подходят для использования в холодное время года, в отличие от вакуумных или плоских.

Видео:

Без остекления теряется большое количество тепла и при низкой температуре нагреть воду очень сложно.

Если планируется использование бассейна в теплое время года, то такие установки будут очень кстати.
Солнечным коллектором целесообразно нагревать воду в комплексе с тепловым насосом.

Так, когда температура опускается ниже нулевой отметки, гелиоустановка отключается и подключается насос.

Экономия тепла

Теплота воды зависит от тепловых потерь бассейна. Они происходят в результате множества процессов: кондукция, конвекция, испарение воды с поверхности.

В тот момент, когда образовывается пар, происходит поглощение тепла. Поэтому воду периодически нужно добавлять, а чтобы она не была холодной, ее нужно прогреть.

Чтобы уменьшить теплопотери, стоит закрывать поверхность бассейна, если им никто не пользуется.

Для этого можно оборудовать специальное покрытие из полимерного материала.

Можно натянуть специальные жалюзи. Есть прозрачные покрытия. Они пропускают лучи солнца к воде, благодаря чему она нагревается. А вот тепло из бассейна не уходит, вода долго остается теплой.

Чтобы сэкономить тепло в бассейне, нужно грамотно подобрать облицовку внутри бассейна. Цвет покрытия не должен отражать лучи солнца, а поглощать их.

Видео:

Если бассейн находится в помещении, покрытие для воды ему тоже не помешает. Ведь на испарение воды оказывает влияние не только температура, но и влажность, движение около бассейна.

Очень поможет сохранить тепло воды теплоизоляция чаши.

Подогрев топливными котлами

Если в доме отсутствует подача газа и нет возможности установить дорогостоящее оборудование или солнечные батареи, остается вариант — нагреть воду с помощью топливных котлов.

Такие печи работают на мазуте, дровах, других видах топлива.

Вода в котлах нагревается различными способами:

  • котел нагревает теплообменник, который в свою очередь нагревает воду;
  • вода прогревается прямоточным способом в котле;
  • вода нагревается в печи, после чего ее выливают в бассейн.

Перед тем, как устанавливать подобный котел своими руками, нужно сделать расчеты, создать проект, обеспечить пожарную безопасность.

как выбрать дровяной обогреватель для воды? Популярные печи для бассейна

На территории загородного дома или дачи довольно часто можно увидеть каркасный бассейн. Спрос на такие конструкции растет с каждым новым днем, поэтому вовсе не удивительно, что вместе с этим увеличивается и количество вопросов об обслуживании и уходе за ними, а также о том, как их обогревать.

Многих интересует информация о том, как подогреть воду в бассейне. Именно поэтому мы решили в данной статье рассказать об одном из самых эффективных и доступных способов. Этот метод подразумевает использование дров.

Плюсы и минусы

Существует много вариантов, которые можно использовать для подогрева воды в бассейне. Но именно дровяные котлы пользуются наибольшей популярностью.

Подогрев бассейна печами на дровах обусловлен рядом преимуществ, среди которых стоит отметить:

  • быстрый монтаж конструкции;
  • простота и легкость в эксплуатации;
  • стоимость топлива;
  • довольно быстрый нагрев воды.

Еще одним большим преимуществом данного вида печи является то, что ее можно изготовить самостоятельно. Для этого понадобятся материалы, инструменты, знания технологии и опыт в пользовании сварочным аппаратом.

Конечно, есть и недостатки, о которых также нужно сказать:

  • за котлом, в котором горят дрова, нужно постоянно следить, ведь это открытый огонь;
  • ни в коем случае к прибору нельзя подпускать детей;
  • обязательно нужно соблюдать правила безопасности;
  • оборудование неавтоматизированное – возможности выбрать и установить нужный температурный режим нет.

Кроме того, для того, чтобы температуры воды поддерживалась, в котел постоянно нужно подбрасывать дрова.

Принцип работы

Дровяной котел – это простая и примитивная конструкция. Ее основными элементами являются топка и змеевик.

  • Топка (или внешняя оболочка). Изготавливается она из высококачественной закаленной стали, которая под действием высоких температур не деформируется и теряет свои первоначальные свойства. Топка может быть разных форм и размеров.
  • Змеевик. Это толстостенная стальная труба, которой в процессе изготовления придают специальную форму. Она находится внутри конструкции и подключается к насосу.

Давайте же разберемся, по какому принципу работает котел и как он нагревает воду. Итак, процесс нагрева воды происходит следующим образом:

  • дровяной котел нужно правильно подключить к циркуляционному насосу;
  • включается насос, и вода после этого попадает в змеевик;
  • в топку укладываются дрова (желательно, чтобы они были сухими и мелкими), поджигаются, вода в змеевике начинает под действием огня нагреваться;
  • через другой насос уже подогретая вода попадает назад в бассейн.

Циркуляция воды в змеевике должна происходить довольно быстро, чтобы она не успевала закипать, а лишь хорошо нагревалась. Для этого желательно приобрести насос, который характеризуется большой мощностью.

Это может быть штатная помпа или циркуляционный насос.

Популярные модели

Ассортимент моделей дровяных печей весьма разнообразный. Сегодня многие компании, которые занимаются изготовлением каркасных бассейнов, также производят и обогреватели для них. Самыми известными производителями печей для бассейнов являются:

  • Bosch;
  • Buderus;
  • Zota;
  • Protherm;
  • Эван.

Чаще всего потребитель покупает изделия компании Buderus. Это немецкий бренд, который уже на протяжении многих лет занимается изготовлением отопительных приборов. Что касается дровяных котлов для нагрева воды в бассейне, хотелось бы отметить следующие модели: S111–32D, S111–45D, S171–22W, S17–50W.

Как выбрать?

Выбирая дровяную печь для нагрева воды в каркасном резервуаре, нужно учитывать много факторов, от которых зависит не только результат, но и безопасность людей. Нужно учитывать:

  • объем и размеры оборудования;
  • материал, из которого изготовлена конструкция;
  • мощность насоса, который будет подключен к котлу;
  • объем воды, который нужно будет нагреть прибору;
  • стоимость;
  • производителя.

Специалисты рекомендуют покупать твердотопливные котлы известных торговых марок, которые гарантируют качество, надежность, длительный срок эксплуатации и безопасность своей продукции.

Если уж вы приняли решение использовать для подогрева воды именно дровяной котел, позаботьтесь о том, чтобы было достаточно горючего – дров.

О том, как подогреть бассейн дровяным котлом, вы можете узнать ниже.

Обогреватели для бассейнов своими руками — Солнечные обогреватели для бассейнов своими руками

Эти нагреватели для бассейнов своими руками — это простые и недорогие нагреватели для бассейнов, которые стоят всего несколько долларов и являются отличными солнечными коллекторами.

Летняя погода

У нас в Сан-Диего была самая безумная погода этой весной и началом лета. Был дождь, моросящий дождь, пасмурно, и я могу сосчитать по одной руке, сколько дней у нас было полное солнце. Это наверняка избавит нас от летнего веселья. Тем более, что у нас нет водонагревателя для нашего подземного бассейна.

Вода в бассейне была прохладной, поэтому мы начали рассматривать различные варианты обогревателей для бассейнов. Вы можете приобрести различные варианты подогревателя для бассейна, но они очень дороги. Посмотрев на несколько разных, я понял, что мы можем сделать свои собственные Summer DIY всего за несколько долларов.

Преимущества изготовления собственного нагревателя для бассейна

  • Стоимость
    • Делая покупки в Интернете, я обнаружил, что самые дешевые стоят чуть меньше ста долларов каждый.Трудно оправдать эту стоимость, когда вам понадобится 3-9 в зависимости от размера вашего бассейна
  • Надежность
    • Любой, у кого есть бассейн, знает, что принадлежности для бассейна, игрушки для бассейна и все другие аксессуары для бассейна не самые надежные. Знание того, что вы делаете это за несколько долларов, уплачивает много денег, упрощает представление о надежности

Что нужно для изготовления обогревателей для бассейнов своими руками:

Вот что мне нравится в этом проекте.Я купил все необходимое в местном долларовом магазине. Вот список материалов, необходимых для этого проекта.

Вот короткое видео, показывающее, как построить свой собственный солнечный обогреватель для бассейна?

Как сделать солнечные обогреватели для бассейнов своими руками

Поместите обруч в садовый мешок

Соберите лишний мешок вокруг обруча

С помощью клейкой ленты закрепите лишний мешок вокруг хула-хупа.

Разрежьте лапшу пополам, а затем еще раз пополам.

Разрежьте кусочки лапши вдоль края до середины, чтобы лапша могла поместиться вокруг обруча.

Сделайте как можно больше солнечных панелей и затащите малышей в свой бассейн. Вы увидите, что температура в бассейне повысится, и это будет похоже на вашу секретную систему обогрева и температуру воды во всем бассейне.

Другие проекты своими руками, которые могут вам понравиться:

  • DIY HERB GARDEN — это красиво и красочно оформить ваш сад с травами.Он может быть расположен в помещении или на открытом воздухе, и это именно то, что вы искали у себя дома.
  • РАДУГА ВЕРТИКАЛЬНЫЙ САД Это украсит любое пространство, нуждающееся в небольшой помощи.
  • СОВРЕМЕННЫЙ ДИСПЛЕЙ ИЗОБРАЖЕНИЙ — простой способ показать эти изображения в увлекательной и естественной форме.
  • MADE WITH HAPPY DOG HOUSE — Если вам нравится красота нашего домика на дереве, то вам понравится наш домик для собак, у которого есть дверь сарая!
  • СОВРЕМЕННЫЙ СТЕНД ДЛЯ ЗАВОДА Еще один замечательный проект, сделанный своими руками, который стоит всего несколько долларов.
  • СОВРЕМЕННОЕ СОЗДАНИЕ КАМИНА — более крупный проект, сделанный своими руками, но он определенно стоит потраченных усилий. Если вы хотите обновить свой камин, то переходите к этому посту.
  • Полка для мороженого «Радуга» — это отличный проект, сделанный своими руками для всех возрастов. Простые запасы палочек и клея — и у вас получится забавная полка!
  • КАК СДЕЛАТЬ ВЕТКУ КАРАНДАШИ — Это такой веселый проект. Возьмите веточки со двора и превратите их в карандаши.

Выход: 1 подогреватель бассейна

Обогреватель бассейна своими руками

Эти самодельные обогреватели для бассейнов — это простые и недорогие обогреватели для бассейнов, которые стоят всего несколько долларов и являются отличными солнечными коллекторами.

СВЯЗАТЬСЯ С MADE WITH HAPPY!

Обязательно подпишитесь на меня в социальных сетях, чтобы не пропустить ни одного поста!

Facebook | Twitter | Youtube
Pinterest | Instagram

Ищете поделки, чтобы занять ребенка? Подпишитесь на мои 5 смешных СЧАСТЛИВЫХ мероприятий менее чем за 30 минут для ваших детей, доставленные прямо на ваш почтовый ящик!

Найдите и купите мои любимые товары в моем магазине Amazon здесь!

НАГРЕВАТЕЛЬ ДЛЯ БАССЕЙНА своими руками

ПРИКЛЮЧИТЕ ЕГО НА ПИНТЕРЕСТ НА СВОЙ ПЛАТЕ!

ПОДПИСАТЬСЯ MADEWITHHAPPY НА ПИНТЕРЕСТ ДЛЯ ВСЕХ СЧАСТЛИВЫХ!

Как сделать простой солнечный обогреватель для бассейна своими руками

Узнайте, как за выходные сделать солнечный нагреватель для бассейна из недорогого материала.Это полное пошаговое руководство и видео идеально подходят для начинающих.

PIN ЭТО К ПИНТЕРЕСТУ

Когда мы купили дом, нам очень понравился бассейн на заднем дворе.

Вскоре мы поняли, что можем использовать его только 3–3-½ месяца в году.

Это было особенно неприятно весной и осенью, когда дневная температура была 90-100F, а температура воды была около 65F!

Вот и решили изучить варианты подогрева бассейна.

Посмотрев на все доступные солнечные обогреватели для бассейнов, , мы решили сделать наши собственные , потому что —

  1. Мы можем сделать его на дешевле
  2. мы можем сделать его на крепче , чем другие бюджетные варианты.
  3. Это действительно просто и легко сделать !

Наша цель для солнечного нагревателя для бассейнов —

  • Мы хотим иметь возможность увеличить количество недель / месяцев мы можем использовать пул.
  • Мы НЕ пытаемся обогреть бассейн, чтобы иметь возможность использовать его в середине зимы.
  • Мы хотим, чтобы могла легко убрать обогреватель для бассейна , когда он не нужен — например, зимой или в середине лета.

Мы изучили множество проектов, опробовали несколько и разработали систему, которая работает.

Во-первых, давайте поговорим об основной концепции.

Самодельный солнечный обогреватель бассейна

Ниже приведена базовая схема, показывающая работу солнечного нагревателя для бассейна.

Концепция на самом деле довольно проста —

  • Насос вода в бассейне вверх из бассейна.
  • Вода проходит через клапан для регулирования расхода .
  • Вода циркулирует по черным шлангам и поглощает тепло от солнца.
  • Горячая вода возвращается в бассейн.

Солнечный нагреватель

состоит из двух важнейших компонентов.

Шланг — В черном шланге все происходит — поглощает солнечное тепло и нагревает воду.Нам нужно, чтобы это было как можно дольше, и лучший способ сделать это — свернуть его!

Клапан — Вода требует времени, чтобы нагреться в шланге по мере прохождения через него. Скорость потока имеет огромное значение, и для того, чтобы можно было контролировать поток, на входе шланга установлен клапан.

PIN ЭТО К ПИНТЕРЕСТУ

*** Этот пост содержит партнерские или реферальные ссылки. Это способ зарабатывать на этом сайте рекламные сборы за счет рекламы или ссылки на определенные продукты и / или услуги.Пожалуйста, прочтите мое полное раскрытие здесь ***

Как сделать солнечный нагреватель —

Вот видео, показывающее, как мы создавали солнечный обогреватель для бассейнов. Ниже приведены пошаговые инструкции, а также советы и рекомендации.

Нажмите здесь, чтобы подписаться на мой канал YouTube и смотреть больше отличных видео!

Шаг 1 — Создайте базу

Основание предназначено для поддержки шланга и может быть выполнено разными способами.

Мы пробовали два способа сделать это —

  • Использование 2 × 4, соединенных в Х с соединениями внахлест.
  • Использование 2 × 4 для создания простой сетки.

Мы обнаружили, что сетка, построенная с использованием 2 × 4, хотя и использовала больше пиломатериалов, была лучшей, поскольку имела большую опору для шланга.

Шаг 2 — Сделайте катушку шланга

Оставив около 2 футов шланга свободным, намотайте шланг на решетку и используйте хомуты, чтобы зажать его.

Мы обнаружили, что они с одним отверстием работают лучше всего, а также сэкономили на винтах.

Это наверное самая длинная часть проекта. Шланг запутывается, и его трудно наматывать, поэтому лучше делать это на открытом пространстве.

На самом деле не было шаблонов того, как мы добавляли зажимы . Мы просто добавляли, когда чувствовали, что шлангу нужна поддержка, чтобы оставаться на месте.

Мы решили сделать 2 таких катушки и, вероятно, сделаем еще как минимум одну. Чем больше змеевиков, тем быстрее вы получите горячую воду. Мы обсудим это более подробно позже.

PIN ЭТО К ПИНТЕРЕСТУ

Шаг 3 — Краска в черный цвет

Покрасьте шланг и хомуты черной матовой краской.

Хотя этот шаг не является обязательным, я настоятельно рекомендую его. Ключ — минимизировать все отражения от поверхности змеевика — от зажима или шланга.

Шаг 4 — Сделайте отражатели (необязательно)

Мы также сделали несколько отражателей, скрепив алюминиевые листы с фанерой толщиной ″. Это можно отрегулировать, чтобы сосредоточить больше солнечного света на змеевиках.

Шаг 5 — Подключение

  • Если у вас несколько катушек, соедините их в тандеме.
  • Подключите клапан к основному входу катушки.
  • Шланг от погружного насоса подсоединяется к другому концу клапана.
  • Подсоедините выходной шланг к выходу последнего змеевика и в бассейн.

Шаг 6 — Дайте ему поработать

Когда насос включен, вода потечет через змеевики, нагреется и уйдет в бассейн.

Клапан необходимо отрегулировать, чтобы вы могли контролировать количество воды , проходящей через змеевики, чтобы вода успела нагреться.

В качестве альтернативы — Вместо насоса вы можете напрямую подключить входящий шланг к выпускному отверстию для воды, если вы пытаетесь наполнить бассейн.

Итак, это солнечный нагреватель для бассейна !

PIN ЭТО К ПИНТЕРЕСТУ

Насколько тепло может быть солнечный обогреватель для бассейна?

Когда мы начали изучать солнечные обогреватели для бассейнов, я скептически относился к тому, насколько хорошо они смогут нагреть бассейн.

С ОДНОЙ катушкой —

После того, как мы сделали первую катушку, при температуре 80F, мы дали ей поработать около часа и протестировали ее.

  • Температура воды в бассейне — 70F
  • Температура воды, нагреваемой солнечными батареями — 90F

С ДВУМЯ змеевиками —

Затем мы добавили еще один змеевик и в день с аналогичными температурами вот что мы нашли —

  • Температура воды в бассейне — 70F
  • Температура воды с солнечным подогревом — 110F (!!)

Итак, вы можете видеть, что солнечный нагреватель для бассейна может довольно сильно нагреться! Он смог поднять температуру воды на 20-40F в зависимости от длины шланга.

PIN ЭТО К ПИНТЕРЕСТУ

Сколько времени нужно солнечной энергии, чтобы нагреть бассейн?

Ответ на этот вопрос, очевидно, зависит от размера вашего пула.

Вот как это сработало у нас —

Наш бассейн составляет 20 тыс. Галлонов. Мы запускали две катушки в тандеме около 3 дней в период пикового солнечного света (около 10 утра — 5 вечера).

Температура в течение дня поднялась до 84F. В конце третьего дня общая температура воды была около 78F — достаточно, чтобы плавать в !

Время, необходимое для нагрева бассейна , также зависит от расхода воды, проходящей через змеевик (регулируется клапаном).

Чем быстрее поток, тем меньше времени у воды для нагрева в змеевике.

Чтобы точно понять, что это означает, мы в течение дня проводили эксперимент (в конце концов, мы здесь инженеры и ученые).

Ниже приведен график изменения температуры воды в зависимости от расхода для одного и двух змеевиков.

Вот что нам говорит диаграмма —

  • Две змеевики повышают температуру при одинаковом потоке воды.
  • По мере увеличения расхода температура увеличивается меньше.

PIN ЭТО К ПИНТЕРЕСТУ

Работают ли солнечные обогреватели для бассейнов?

Очевидно, повышение температуры было результатом прямого нагрева воды от солнца, а также солнечного нагревателя бассейна.

Но мы полностью уверены, что солнечный обогреватель для бассейна оказал большое влияние на то, что в конце апреля мы смогли поднять температуру воды в бассейне до уровня, пригодного для плавания.

Для сравнения, в прошлом году у нас была такая же температура, и мы смогли начать пользоваться бассейном только в начале июня.

Работает ли солнечный обогрев бассейна зимой

Работает? Да, он будет работать до тех пор, пока у вас будет яркое жаркое солнце.

Будет ли он достаточно хорош, чтобы помочь нагреть воду в бассейне нашего размера, чтобы можно было плавать — , скорее всего, нет — , по крайней мере, не так, как мы их спроектировали.

Основная причина, по которой мы спроектировали их таким образом, помимо того, что это было просто и легко сделать, чтобы мы могли легко убрать катушки, когда они не нужны — например, зимой или в середине лета.

PIN ЭТО К ПИНТЕРЕСТУ


Вот и все!

Я очень доволен этим проектом.

Я думаю, что это мой самый любимый проект года!

Нет ничего лучше бассейна, чтобы развлечь детей!

Если вы сделаете это, я буду рад это увидеть! Напишите мне на [адрес электронной почты защищен] или поделитесь и отметьте меня в Instagram @ anikasdiylife.com. Не могу дождаться, чтобы увидеть, что вы делаете!

Другие проекты на открытом воздухе, которые могут вам понравиться —

Посмотрите еще 22 идеи проекта «Сделай сам» здесь .

Как сделать солнечный обогреватель бассейна

Доходность:
1 солнечный обогреватель бассейна

Узнайте, как за выходные сделать солнечный обогреватель для бассейна из недорогого материала. Это полное пошаговое руководство и видео идеально подходят для начинающих.

Инструкции

  1. Постройте основу, используя 2×4, чтобы сделать простую сетку.
  2. Оставив около 2 футов шланга свободным, намотайте шланг на решетку и с помощью хомутов закрепите его.
  3. Покрасьте шланг и зажимы черной матовой краской.
  4. Сделайте отражатели, прикрепив алюминиевые листы скобами к-дюймовой фанере. Это можно отрегулировать, чтобы концентрировать больше солнечного света на змеевиках. Этот шаг не является обязательным.
  5. Если у вас несколько катушек, соедините их в тандеме.
  6. Подключите клапан к главный вход змеевика.Шланг от погружного насоса подключен к другому концу клапана
  7. Подсоедините выходной шланг к выходу последнего змеевика и в бассейн.
  8. Пусть работает. Как только насос будет включен, вода потечет по змеевикам, нагреется и уйдет в бассейн. Клапан необходимо отрегулировать, чтобы вы могли контролировать количество воды, проходящей через змеевики, чтобы вода успела нагреться.

Доступное DIY солнечное отопление бассейна

Солнечное отопление бассейна — это идеальный проект дома своими руками, который практически любой может выполнить с помощью простых инструментов.

И вы можете быть довольны солнечным обогревом бассейна, так как он привлекает как вашу альтруистическую сторону, так и вашу экономическую сторону.

Солнечные обогреватели для бассейнов могут увеличить температуру бассейна на 15 ° F (или более), в основном в зависимости от воздействия солнца и размера солнечных панелей или площади в квадратных футах.

Как работают солнечные обогреватели бассейна?

Установка включает развертывание солнечных панелей и закрепление их на плоской поверхности, обращенной на юг, с 4-8 часами непрерывного ежедневного солнечного света.

Затем вы вводите обратную трубу (или шланг) бассейна в солнечные панели и из них и используете 3-ходовой клапан для управления потоком.

Солнечные панели имеют модульную конструкцию, легко подключаются друг к другу.Вода перемещается от панели к панели, впитывая тепло.

На последней панели труба переносит нагретую воду обратно в обратную линию после трехходового клапана. Обратный клапан используется для предотвращения циркуляции воды или образования петель.

Проекты солнечных панелей своими руками

Вот 4 проекта DIY Solar Pool Heater , а также сметные затраты на солнечные панели, пиломатериалы и сантехнику.

Стойка для солнечных панелей с наклоном

В этой простой солнечной стойке вы используете существующий забор или конструкцию для поддержки стойки, что экономит место и экономит средства.В этом солнечном обогревателе для бассейна используются две солнечные панели 4х20 футов или 160 кв. Футов солнечной поверхности; хороший размер для бассейнов до 12 000 галлонов.
Материалы:

  • Панели солнечных батарей 2–4×20 футов с комплектом разъемов 681 долл. США
  • 85 футов досок из бруса 2х4 футов и винты $ 45
  • Труба из ПВХ 50 футов 1,5 дюйма, 3-ходовой клапан и фитинги $ 95

Итого: 821 $


Солнечная стойка на крыше

Удачная крыша гаража рядом с оборудованием для бассейна, этот солнечный обогреватель для бассейна использует пять солнечных панелей 4х10 футов, или 200 кв.футы площади солнечной поверхности; хороший размер для бассейнов до 15 000 галлонов. Панели могут быть установлены в 2 и даже 3 этажа.

Материалы:

  • Панели солнечных батарей 5–4х10 дюймов с комплектом разъемов $ 1161
  • Труба из ПВХ 50 футов 1,5 дюйма, 3-ходовой клапан и фитинги $ 95

Итого: 1256 $


Отдельностоящая стойка для солнечных батарей

Эта стойка-платформа сделана полностью из 2х4, фанеры и решетки, а также является прекрасным местом для хранения оборудования и принадлежностей для ухода за газоном.В этом солнечном обогревателе для бассейна используются четыре солнечные панели 4х20 футов или 320 кв. Футов солнечной поверхности; хороший размер для бассейнов до 25 000 галлонов. Материалы:

  • Панели солнечных батарей 4–4×20 футов с комплектом разъемов 1301 долл. США
  • 155 футов доски из бруса 2х4 дюйма и шурупы 95 долл. США
  • Фанера из сосны 10 — 4 × 8 и решетка 2 — 4 × 8 $ 181
  • Труба из ПВХ 50 футов 1,5 дюйма, трехходовой клапан и фитинги $ 95

Итого: 1676 $


Стойка для солнечных батарей Pergola

Эта простая пергола, удваивающая теневой рельеф, использует шесть солнечных панелей 4х10 футов, или 240 кв.футы площади солнечной поверхности; хороший размер для бассейнов до 18 000 галлонов. Если бы эта пергола была 12 ‘x 20’ (вместо 10 ‘x 25’), в ней можно было бы использовать три панели 4 ‘x 20’, сэкономив 400 долларов, с той же площадью солнечного света (240 квадратных футов). Материалы

  • Солнечные панели 6–4х10 дюймов с комплектом разъемов 1376 долл. США
  • 170 футов досок из пиломатериалов размером 6х6 футов и болты 622 долл. США
  • 39 — Сосна, обработанная давлением 2×3, и винты $ 133
  • Труба из ПВХ 50 футов 1,5 дюйма, трехходовой клапан и фитинги $ 95

Итого: 2226 $


Солнечные обогреватели для бассейна DIY , которые нагревают бассейн! Бесплатное солнечное тепло без выбросов углекислого газа.Наши солнечные обогреватели Smartpool с 5-летней гарантией — это разумный способ обогреть бассейн!

Если у вас есть вопросы по установке солнечных батарей в вашем бассейне, оставьте комментарий ниже или отправьте нам письмо по электронной почте!

In The Swim началась с солнечных нагревателей для бассейнов в качестве нашего первого продукта ~ вы всегда можете найти квалифицированную помощь по солнечной энергии здесь, чтобы ответить на любые ваши вопросы о солнечном нагреве бассейна !

Дэви Мерино
Редактор блога InTheSwim

Сохранить

Сделай сам солнечный обогреватель для бассейна — Crafty Little Gnome

Узнайте, как сделать самодельный солнечный обогреватель для бассейна из расходных материалов из долларового магазина.Нагрейте бассейн, используя силу солнца с помощью этого простого урока, используя лапшу для бассейна, хула-хуп и мешок для мусора.

Солнечный обогреватель для бассейна «Сделай сам»

Этот солнечный обогреватель для бассейна «сделай сам» настолько прост, что его мог бы сделать даже ребенок. На самом деле моя семилетняя дочь Хлоя протянула мне руку помощи.

Кажется, дети без труда прыгают в ледяные бассейны и озера. Помню, в молодости я жил ради воды и регулярно плавал в ледниковых озерах, пока мы были в семейных походах.

Перенесемся вперед, и моя дочь и ее маленькие друзья будут оставаться в бассейне как можно дольше и говорить мне, что им «не холодно», потому что их зубы стучат, а их губы выглядят немного фиолетовыми.

Теперь, когда я стал взрослым, я никак не могу окунуться в неотапливаемый бассейн. Если в воде не выше 80 градусов, я держусь подальше от нее.

Как дешево обогреть бассейн

Если вы устали от холода в бассейне летом, попробуйте эти дешевые и простые самодельные обогреватели с лилиями.Вы можете купить все необходимое в долларовом магазине, и каждое кольцо будет стоить менее 3 долларов.

Чем больше кувшинок вы добавите в бассейн, тем лучше он будет работать. Позвольте им плавать на поверхности воды, когда вы не плаваете, и вынимайте их, когда будете готовы окунуться в воду!

Посмотрите видео, где Хлоя помогает мне сделать эти простые солнечные обогреватели своими руками, а затем попробуйте сделать их для себя.

Принадлежности для обогревателя бассейна Hula Hoop

Инструкции для самодельного солнечного обогревателя

  1. Сначала поместите обруч в мешок для мусора и завяжите его.При необходимости закрепите изолентой.
  2. Разрежьте лапшу для пула на три части. Сделайте разрез на одной стороне каждой из трех частей.
  3. Сдвиньте лапшу для бассейна через край хула-хупа.
  4. Закрепите изолентой, чтобы удерживать их на месте.
  5. Установите солнечные обогреватели на поверхность бассейна. Снимайте, когда хотите плавать.

Вы раньше делали солнечный обогреватель для своего бассейна? Напишите в комментариях, как это сработало!

Другие летние проекты на открытом воздухе, которые могут вам понравиться:

9 Советы по ремонту обогревателя бассейна своими руками и советы по поиску и устранению неисправностей — Тепловые насосы для бассейнов | Ремонт нагревателя бассейна

Пытаетесь отремонтировать нагреватель бассейна? Воспользуйтесь этими советами по ремонту нагревателя для бассейна своими руками, чтобы выполнить свою работу.

В наши дни все решается своими руками или своими руками.Обычный владелец бассейна понимает силу хорошего исследования. А с помощью Интернета можно получить навыки, необходимые для выполнения основных работ по ремонту нагревателя бассейна.

Проблема в том, с чего начать?

Найти достоверную информацию в Интернете не всегда легко. Что делать, если вы не можете найти помощь по проблеме, с которой столкнулись? Или что делать, если вы не уверены, какая часть нуждается в замене?

Что ж, хорошая новость заключается в том, что вы можете найти множество полезных советов по ремонту нагревателя для бассейна своими руками и советов по устранению неисправностей прямо здесь.Это простые, но эффективные советы, которые могут сэкономить вам часы исследований и, вероятно, кучу денег.

Звучит слишком хорошо, чтобы быть правдой? Если это так, продолжайте читать — вы будете удивлены, сколько из ваших вопросов ответят в этом посте.

9 Советы по ремонту нагревателя бассейна своими руками и советы по устранению неполадок

1.) Если нагреватель бассейна не включается, проверьте питание, затем поливайте

Не включающийся нагреватель может означать только несколько вещей:

  • Повреждено или слабое электрическое соединение: убедитесь, что ваш насос получает достаточно энергии от прерывателя, и осмотрите агрегат на предмет повреждений проводки
  • Низкий расход воды: устраните любые засоры в ваших фильтрах, насосах и корзинах скиммера .Убедитесь, что насос подает стабильную подачу воды
  • Вода не обнаружена: если питание и поток воды не являются проблемой, реле давления воды в нагревателе бассейна может быть грязным или неисправным

2.) Если ваш нагреватель бассейна продолжает отключаться, проверьте подачу воды, затем включите питание.

Когда нагреватели бассейна включаются, но продолжают отключаться, они, вероятно, испытывают проблему с давлением воды.

Сначала проверьте наличие отображаемых кодов ошибок, содержащих текст «FLO», «FL» или «LO / HI».Эти коды указывают на проблему с обнаружением потока воды.

Чтобы устранить эти проблемы, убедитесь, что поток воды не блокируется (см. Предыдущий совет), а затем перейдите к замене реле давления воды.

Если насос выключается без отображения кодов ошибок, проблема, скорее всего, связана с питанием. Осмотрите проводку, ведущую от насоса к выключателю, на предмет повреждений.

Также проверьте соединительные клеммы теплового насоса на предмет коррозионных повреждений или отложений. Чтобы очистить от коррозии, выключите насос на прерывателе и сотрите коррозию металлической щеткой.

3.) Если насос получает воду, но не обнаруживает ее, реле давления требует замены

Если вы уже попробовали приведенные выше советы по поиску и устранению неисправностей самодельного нагревателя бассейна, то большинство проблем с обнаружением воды указывают на неисправность. реле давления. Самым простым решением является замена реле давления, профессиональные рекомендации по которой вы можете найти здесь.

4.) Тепловой насос бассейна, который работает, но не нагревается, обычно означает, что он слишком холодный

Убедитесь, что тепловой насос вашего бассейна:

  • Получение достаточного количества воды
  • Получение достаточной мощности
  • Установите на температуру выше, чем у вашего бассейна

Если ваш насос соответствует всем трем требованиям, скорее всего, он слишком холодный для теплового насоса вашего бассейна.Хотя некоторые тепловые насосы работают при низких температурах до 30 градусов, большинство блоков теряют свою эффективность примерно к 50-м годам.

Таким образом, если температура не ниже 60 градусов, большинство тепловых насосов не смогут вырабатывать тепло, необходимое для обогрева вашего бассейна.

Использование солнечного кожуха — отличное решение этой распространенной проблемы, так как оно помогает значительно снизить потери тепла, с которыми большинство бассейнов сталкивается в холодную погоду. В свою очередь, улучшенное удержание тепла, получаемое от солнечного покрытия, помогает значительно повысить эффективность теплового насоса для бассейна.

5.) Тепловой насос для бассейна не протекает, он потеет

Вы выходите на задний двор и видите лужу у основания теплового насоса для бассейна. Что могло вызвать такую ​​утечку?

Скорее всего, вы видите не утечку, а естественную конденсацию, которую производит тепловой насос. В частности, конденсат, образующийся в результате коротких циклов оттаивания, через которые тепловой насос бассейна проходит каждый день.

При каждом размораживании образуется небольшое количество воды, но в зависимости от того, как долго блок нуждается в размораживании, воды может быть больше или меньше, чем обычно.

Тем не менее, в редких случаях из теплового насоса бассейна может протекать вода. И самый простой способ найти источник утечки — это проверить протекающую воду. Если он дает положительный результат на содержание хлора, это настоящая утечка. Если нет, то это просто конденсат.

Вы можете найти инструкции по проверке утечек нагревателя бассейна в этом посте: Устранение основных неисправностей теплового насоса бассейна

6.) Избегайте вмешательства в охлаждающие компоненты нагревателя бассейна

При небольшом профессиональном руководстве владельцы бассейнов могут справиться с большим количеством ремонта подогревателя бассейна.

Но если и есть одна работа, которую определенно следует оставить на усмотрение профессионалов, то это любая работа, связанная с охлаждением.

Поскольку процесс нагрева теплового насоса для бассейна в значительной степени зависит от естественного тепла и хладагента, наличие постоянно работающих компонентов хладагента имеет решающее значение.

Но работать с хладагентами сложно. Детали хрупкие и часто подвергаются сильному давлению. Это, конечно, делает их опасными для работы.

Поэтому, когда возникает проблема с охлаждением, быстро обратитесь за помощью к специалисту по ремонту тепловых насосов для бассейнов, чтобы решить ее.

7.) Подтвердите совместимость перед заказом запасных частей нагревателя бассейна

Для владельцев бассейнов, которые готовы к ремонту нагревателя бассейна своими руками, это самый важный совет из всех.

Хотя вы можете сэкономить деньги, заказав через Интернет типичную запасную деталь, ущерб, который может вызвать использование этих деталей, часто перевешивает экономию.

Почему это?

Это потому, что тепловые насосы для бассейнов изготавливаются с очень точными спецификациями.Небольшие различия в весе, конструкции и материале детали могут кардинально изменить ожидаемую производительность вашего обогревателя.

Часто использование обычных деталей приводит к изнашиванию нагревателя бассейна быстрее, чем предполагалось.

Вот почему подтверждение истинной совместимости деталей нагревателя для бассейна важно для любых работ по ремонту нагревателя для бассейна своими руками. То, что деталь подходит к вашему устройству, еще не означает, что она подходит для него.

Итак, что вы можете сделать, чтобы убедиться, что вы заказываете нужные детали. Что ж, прежде чем нажать «Оформить заказ», позвоните специалисту по обогреву бассейна и попросите его подтвердить деталь за вас.Их опыт в сочетании с глубокими знаниями отрасли означает, что вы получите именно ту деталь, которая вам нужна, и тогда, когда она вам понадобится.

8.) Посмотрите, что означают коды ошибок нагревателя бассейна (прямо здесь)

Это кажется несложным, но часто многие из нас отбрасывают руководство. Вы знаете, руководство, в котором есть указатель, полный кодов ошибок, объясняющих, что вызывает появление каждой из них.

Если это похоже на вас, не волнуйтесь, у нас есть решение.Мы составили список всех распространенных кодов неисправностей тепловых насосов для бассейнов по брендам.

Выберите марку нагревателя для бассейна ниже

Если вы не можете найти свою марку, отправьте нам сообщение, и мы поможем вам найти необходимые ресурсы.

9.) Сократите количество ремонтов при хорошем техническом обслуживании

В чем разница между человеком, который регулярно обслуживает свою новенькую машину, и человеком, который даже не успевает за заменой масла?

По дороге один из этих людей тратит на ремонт гораздо больше, чем другой.Обычно ремонт неожиданный.

Сможете угадать, кто экономит больше всего денег?

Эта же концепция применима к оборудованию вашего бассейна, и особенно к тепловому насосу вашего бассейна.

Хорошее обслуживание теплового насоса для бассейна может легко удвоить срок службы нагревателя для бассейна. Все дело в устранении мелких проблем по мере их появления, чтобы предотвратить возникновение серьезных проблем.

В идеале ежегодный сервисный звонок — лучший способ поддерживать тепловой насос в отличном состоянии.Это все равно, что привозить машину на тюнинг. Вы проверяете все необходимое, а важные детали проверяете и очищаете.

[Чтобы узнать больше, ознакомьтесь с разделом «Почему необходимо обслуживание теплового насоса бассейна»]

Заключительные мысли

Воспользуйтесь советами по ремонту нагревателя бассейна, которые вы прочитаете в этом руководстве, в следующий раз, когда вы будете устранять неисправности в нагревателе бассейна. Вы не только сэкономите время, но и обнаружите, что многих проблем с подогревом бассейна можно полностью избежать — все начинается и заканчивается хорошим обслуживанием.

В этой заметке, если вы нашли этот пост полезным, вам также может понравиться:

Солнечное отопление: хороший проект DIY? — бассейны и спа-центры Premier

Одной из самых больших затрат на владение собственным бассейном является ежемесячный счет за электроэнергию. Нагревание воды в бассейне может обойтись очень дорого, но солнечный обогреватель для бассейна, сделанный своими руками, может полностью устранить эти расходы! Звучит не очень привлекательно. Честно говоря, для его установки не требуется тонны ноу-хау.Обогреватель для бассейна, сделанный своими руками, будет поддерживать желаемую температуру воды, не добавляя дополнительных затрат к ежемесячному счету за электроэнергию. Кроме того, когда вы строите свой собственный обогреватель для бассейна, затраты минимальны. Мы скоро к этому вернемся!

Солнечное отопление для вашего дома и бассейна — удивительное роскошное дополнение к любому ремонту дома. Есть много положительных моментов в установке солнечного отопления для вашего бассейна. Во-первых, вы можете значительно снизить расходы на обогрев бассейна, установив солнечный обогреватель или панели.Даже если вы не делаете это своими руками, они конкурентоспособны по стоимости с газовыми обогревателями и нагревателями для бассейнов с тепловым насосом и имеют очень низкие годовые эксплуатационные расходы. Фактически, солнечное нагревание бассейна — это наиболее экономичное использование солнечной энергии во многих климатических условиях. Еще одна хорошая новость: после установки правильное обслуживание вашей системы обеспечит ее бесперебойную работу в течение 10–20 лет! Если вы решили сделать свою собственную солнечную систему отопления, согласно этому блогу, это может стоить вам всего 821 доллар! Примером за 821 долл. США является солнечный обогреватель для бассейна с двумя солнечными панелями 4 х 20 футов, или 160 кв.футов солнечной поверхности и подходит для бассейнов объемом до 12 000 галлонов.

Солнечная система отопления состоит из:

  • Солнечный коллектор: устройство, через которое вода в бассейне циркулирует и нагревается солнцем.
  • Фильтр: Фильтр удаляет мусор до того, как вода будет прокачана через коллектор.
  • A Насос: Насос обеспечивает циркуляцию воды через фильтр и коллектор и обратно в бассейн.
  • Клапан управления потоком: автоматическое или ручное устройство, отводящее воду в бассейне через солнечный коллектор.

Слово предупреждения

Перед тем, как купить и установить солнечную систему обогрева бассейна, сначала необходимо рассмотреть солнечные ресурсы вашего участка. Эффективность и конструкция солнечного нагревателя для бассейна зависит от того, сколько солнечной энергии достигает вашей строительной площадки. Однако, если на вашей строительной площадке есть незатененные участки и, как правило, окна выходят на юг, это хороший кандидат для установки солнечной системы обогрева бассейна. Установка предполагает развертывание выбранных солнечных панелей и закрепление их на ровной поверхности.Вы столкнетесь с ними на юге, гарантируя, что область будет получать 4-8 часов непрерывного ежедневного солнечного света.

Если настоящие солнечные панели выходят за рамки бюджета или слишком сложны, попробуйте эти гениальные проекты солнечного отопления.

Насколько жарко мы говорим?

Система солнечного отопления может добавить 15 ° F (или больше ) к вашему бассейну. Это, конечно, зависит в основном от солнечного света, размера солнечных панелей и / или площади в квадратных футах.

Подходит ли вам этот проект «Сделай сам»?

Все зависит от вас! Если вы любите приключения и хотите создать свою собственную систему солнечного отопления, это может быть очень полезно.Если вы хотите доверить это экспертам, Premier Pools & Spas может помочь вам в этом, просто спросите!

Найдите профессионального специалиста по строительству бассейнов прямо сейчас в вашем районе! И так, чего же ты ждешь?

Получите БЕСПЛАТНУЮ оценку вашего нового пула прямо сейчас!

DIY Солнечное отопление бассейна в Тоскане

Ниже приведена очень полная статья о солнечном бассейне, сделанном своими руками.
система отопления, расположенная в Тоскане, Италия. Он был разработан и
собрал Кен Гордон из Шотландии.Любые запросы могут
быть к Кену в
.
Большое спасибо за то, что он написал этот отличный отчет и сделал его.
доступен каждому.

Солнечное отопление бассейнов в Тунскани.

Результаты (взяты из писем)

Результатом стал выдающийся успех; температура воды, когда мы
прибыла была 19 ° C 1 июня.
На установку коллекторов ушло два дня, а сегодня у наших друзей
сообщил, что температура в бассейне сейчас 28 ° C и поднимается —
приятное улучшение! Сегодня в полдень при температуре окружающей среды
При 34 ° C в тени солнечное усиление было потрясающим 13.5 кВт!

Обновление

— август 2010 г.

Коллекторы добились выдающегося успеха с температурами в бассейне.
от 20 до 30 в течение большей части сезона — просто идеально!


Солнечные батареи для обогрева бассейна в Барге, Тоскана

1. Введение

Эта солнечная система отопления была установлена ​​в начале июня 2010 г.
бассейн в Барге, Северная Тоскана.
Солнечные панели были изготовлены из стандартных полиэтиленовых труб и фитингов и закреплены на фанере и деревянных каркасах.Общая стоимость проекта (без учета рабочей силы) была в районе одной десятой коммерческой системы аналогичного размера.

В следующей статье описывается, как был разработан и собран проект.

Фото 1 — Бассейн в Барге, Тоскана

2. Дизайн панели

Первым шагом было создание простой солнечной панели — легко использовать
доступные материалы. В Великобритании листовая фанера бывает 8 футов x 4 фута.
листов (хотя теперь это метрика 2.4 м х 1,2 м). Чтобы сохранить
Использовалась достаточно легкая панель для транспортировки фанеры толщиной 5 мм. Лист
был разрезан на две равные части, каждая из которых составляла квадрат 4 х 4 фута.
Квадрату придавали жесткость путем пришивания (прибивания) и приклеивания
рамка по краю каждого квадрата. Каркас был сделан из одетых
(гладкая) сосновая древесина 1½ «x ¾» (40 мм x 20 мм). (См. Фото 2).

Фото 2 — Простая конструкция из фанерных панелей.

Рама служила основной опорой для трубы, которая наматывалась на
центр по спирали (как колесо Катерины).Лист размером 4 х 4 фута
принято около 60 м трубы.

Выбрана труба из полиэтилена низкой плотности 16 мм (½ дюйма), черного цвета.
в цвете. Трубка удерживалась на плате с помощью булавок и
наклеивание поперечины на трубопровод в раме. Это было достигнуто
снова используя обрезную древесину размером 40 мм x 20 мм, которую разрезали на два
блокировка стыков «корпуса» (см. фото 4) по центру. Короткие
брус длиной 40 мм x 20 мм был прикреплен булавками и приклеен к центру
доска, чтобы дать поддержку и силу.Доска и крестовина
был изготовлен отдельно, а затем окрашен в темный цвет, чтобы защитить
древесина и помогает поглощать тепло. Матовая черная краска также могла иметь
был использован. После полного покрытия (я использовал 3 слоя) и высыхания труба была
наматывается на раму и, наконец, поперечина приклеивается и прикрепляется булавками
на месте. Это была, пожалуй, самая сложная часть, требующая
не менее двух человек, чтобы удерживать трубу на месте, пока поперечина
можно закрепить.

Фото 3 — Линия по производству солнечных панелей на заднем дворе в Шотландии.

Фото 4 — Завершена первая солнечная панель.

Первая панель завершена, мы провели несколько испытаний, чтобы оценить ее
представление.К счастью для нас, на севере был необычно теплый день.
Шотландии, и к полудню температура достигла
19 ° C в тени.

Мы пропустили через панель холодную воду со скоростью 8,7 л / мин.
(6,9 секунды для заполнения емкости объемом 1 литр). Температура воды
температура на входе в панель была 14,1 ° C, а на выходе — 15,4 ° C,
давая нам повышение температуры на 1,3 ° C и много вдохновения.

Зная расход и повышение температуры, мы оказались в положении
для расчета тепловыделения (или мощности) панели.

Формула

Q = M x S x

где

Q = Тепло (Джоули)

M = Масса воды (граммы)

S = Удельная теплоемкость воды (4,186 Дж / г ° C)

= Изменение температуры (Температура на выходе минус температура на входе)

Но это дает только теплопередачу для панельного поля с сиденьем.
вода; когда панель используется, вода постоянно
заменяется по мере прохождения, поэтому мы получаем

Qs (= Q / сек) = Ms (M в секунду) x S x

где

Qs = Нагрев в секунду = Мощность (Вт)

Ms = Масса воды, текущей в секунду

S = удельная теплоемкость воды (4.186 Дж / г ° C)

= Изменение температуры (° C)

Итак, для нашей панели у нас есть

Ms = 8,7 л / мин = 8,7 кг / мин = 0,145 кг / сек

S = 4,186 Дж / г ° C

= 1,3 ° С

Следовательно

= 789 Дж / с

= 789 Вт

= 0,789 кВт

Следовательно, каждая панель потенциально может генерировать 0.789 кВт мощности, даже
в Северной Шотландии! Следующим шагом будет оценка мощности
требуется для обогрева бассейна. Было решено упростить этот расчет.
игнорируя потери тепла из воды в ночное время. Это должно быть
измеряется позднее, и если потребуется покрытие для бассейна, можно будет
быть купленным.

Эд. Вышеупомянутые тесты показывают, что эти солнечные коллекторы своими руками
КПД 80%, такой же, как у изготовленных плоских резиновых панелей
коллекционеры.Аргументация следующая. Внешний диаметр
круглая спиральная панель составляет 4 фута, что составляет 1,2 метра, что составляет радиус
0,6 метра. Площадь круга равна пи x радиус в квадрате, поэтому
панель 3,14 х 0,6 х 0,6 = 1,13 квадратных метра, чуть больше
1 кв. На уровне моря количество солнечного света составляет 1000 Вт.
за квадратный метр. Это означает, что когда он проводил измерения,
коллектор получал около 1000 Вт от солнца, пока
выдает всего 789 Вт.Следовательно, эффективность
789 Вт / 1000 Вт = 78,9%.

Размеры бассейна составляли 8 м х 4 м, глубина воды — 1,4 м, что дает
общий объем воды 8 x 4 x 1,4 = 44,8 м 3 . Насос
на бассейн был установлен STA-RITE 5PZRC1. Рабочее давление
насоса составляло 1,0 бар (10 м) во время нормальной рециркуляции через
песочный фильтр. На графике насоса (рис. 1) показано, что
что расход при этом давлении чуть больше
7 м 3 / час (117 л / мин).

Рисунок 1 — Кривая насоса STA-RITE

Это означает, что для объема бассейна 44,8 м 3 потребуется
насос 44,8 / 7 = 6,4 часа, чтобы перевернуть воду.

Принято считать, что бытовой бассейн следует переворачивать.
один раз каждые 4-6 часов, поэтому существующий насос работает на своей
предел.

Длина трубопровода, соединяющего бассейн, составляла 1½ дюйма (38 мм), и это
общепринятый отраслевой стандарт, согласно которому скорость трубы должна быть
1.5 м / с для не слишком низкого потока (в результате чего твердые частицы
оседать в трубах) или слишком высоко (вызывая ненужные потери на трение,
шум или износ / эрозия труб). Максимально допустимая скорость
2,1 м / с.

Вооруженные этим знанием, мы должны были признать, что если мы собираемся
при использовании существующего циркуляционного насоса необходимо было уменьшить трение
потери через панели до минимума.

Наконец, нам нужно было решить, сколько панелей использовать для достижения
ощутимое повышение температуры на 1 ° C в день.Со скоростью нагрева
0,768 кВт и расход 7 м 3 / час, та же математика
используется для расчета этого. Зная, что мы можем поставить 0,768 кВт в
воды, при расходе 7 м 3 / час (117 л / мин) мы можем
рассчитать, что повышение температуры воды будет следующим:

Qs = Ms x S x

Следовательно

Следовательно

Выше было рассчитано, что вода в бассейне рециркулирует один раз.
каждые 6.4 часа, поэтому, если предположить, что это дважды за время
период, когда тепло доступно, повышение температуры будет
0,094 ° C x 2 = 0,188 ° C на панель. Мы ищем
повышение температуры не менее чем на 1 ° C / день, поэтому для этого мы
нужно 6 панелей, то есть

6 x 0,188 = 1,128 ° C

Тепловая мощность 6 панелей составляет 0,768 x 6 = 4,608 кВт, что близко
рекомендуемой мощности нагревателя, обычно принимаемой как
подходит для бассейна такого размера.

Панели были расположены бок о бок лицом к югу и под наклоном.
под углом примерно 45 ° к горизонтали, чтобы максимально увеличить
солнечное усиление.

Нам повезло, что выбранный нами бассейн в Тоскане был построен на террасе,
с насосом и фильтром для бассейна, расположенными на следующей террасе внизу с
наклон между ними, лежащий под углом 45 °, обращен строго на юг. А
идеальное место для наших панелей.

3. Проектирование системы

Как только мы установили, что панели должны быть построены с использованием
16-миллиметровая труба из полиэтилена высокой плотности, и что в одном трубопроводе будет 6 панелей.
параллельная конфигурация, остальное было достаточно простым.

Конструкция трубопроводов и фитингов обеспечивает минимальное трение.
чтобы гарантировать, что циркуляция пула не будет нарушена. Мы были
повезло, что нам удалось разместить панели в пределах 15 метров от
фильтр и насос для бассейна (Фото 5).

Фото 5.Показано соединение трубопроводов между насосом, фильтровальной камерой и солнечными панелями.

Существующий трубопровод в насосной и фильтровальной камере составлял 1½ дюйма,
поэтому мы решили снизить дополнительное трение трубы до минимума,
мы использовали бы трубы того же размера.Эквивалент в MDPE составляет 50 мм.
(который представляет собой внешний диаметр с номинальным внутренним диаметром
38 мм). Это использовалось в качестве системы бокового распределения, показанной на
фото до установки (фото 6) и после установки (фото 7).

Фото 6 — Схема расположения фитингов ПВХ перед установкой

Фото 7 — Панели в сборе

Фото 8 — Детали соединения трубопровода с панелью

Кроме того, было решено, что необходимо будет подогнать систему
с клапанами, позволяющими включать и выключать солнечные панели, чтобы
вода могла циркулировать:

  • прямо в бассейн
  • через солнечные батареи
  • часть направлена ​​в бассейн и часть в панели

Это обеспечивает полную гибкость.Показан способ прокладки трубопровода.
на фото 9.

Фото 9 — Конфигурация клапана, показывающая подачу, возврат и байпас солнечной панели

Поскольку это была экспериментальная установка, мы также установили изоляцию.
клапаны к каждой панели и еще два небольших клапана, чтобы
можно было измерить температуру внутри и снаружи панелей (Фото 10).

Фото 10 — Деталь отводов, позволяющих вставить иглу цифрового термометра в поток воды как на подающей, так и на обратной стороне.

Два клапана для измерения температуры оказались чрезвычайно
полезно при принятии решения о том, как запустить систему для достижения максимальной эффективности, но в
в долгосрочной перспективе может потребоваться не так много.

На рисунке 2 показана общая схема системы с указанием основных частей.
вместе в одном месте, а также показывая поток воды. Обратите внимание, что
никакая, некоторая часть или вся вода не может протекать через
перепускной клапан (см. два раздела, начиная с

здесь для получения дополнительной информации об управлении потоком, давлением и температурой с помощью
три клапана.)

Рисунок 2 — Общая схема системы

4.Результаты операции

Результаты были выдающимися; повышение температуры воды в бассейне с
19 ° C 1 июня до 29 ° C к 14 июня.

Это означает повышение температуры на 10 ° C за 14 дней, что
соответствует 0,714 ° C / день. Это немного ниже, чем
теоретическая цифра 1,28 ° C, так как повышение произошло в начале
летом и без покрытия бассейна, поэтому можно было бы ожидать убытков.

Фото 11 — Завершенная установка, показывающая трубы, идущие к солнечным панелям и возвращающиеся от них.

5.Вывод

Панели были простыми в сборке, простыми в установке, недорогими и надежными.
быть выдающимся успехом благодаря применению хорошей инженерии
руководители.

Все детали, необходимые для изготовления этих недорогих солнечных панелей, легко доступны.
имеется в наличии. Купание под открытым небом в начале июня
в Барге теперь приятно для всех, а не только для спартанцев.

Фото 12 — «Доказательство пудинга»: запрещены шерстяные купальники.


Расчет эффективности

Тесты Кена, приведенные выше, показывают, что эти солнечные коллекторы своими руками уже в продаже.
КПД 80%, такой же, как у изготовленных плоских резиновых панелей
коллекционеры.Это вычислено из приведенного выше теста Кена, где он получает
789 Вт от одной панели (см. Раздел 2. Конструкция панели).
внешний диаметр круглой спирали
панель составляет 4 фута, что составляет 1,2 метра, что составляет радиус 0,6 метра. В
площадь круга равна пи x радиус в квадрате, поэтому его панель была
3,14 х 0,6 х 0,6 = 1,13
квадратных метров, чуть больше 1 кв. На уровне моря,
количество солнечного света составляет 1000 Вт на квадратный метр. Это означает
Коллектор Кена, когда он проводил измерения, получал около
1000 Вт от солнца при мощности всего 789 Вт.Следовательно
КПД 789 Вт / 1000 Вт = 78,9%.

Это позволило провести калибровку этих систем с помощью
калькуляторы с веб-сайтов поставщиков коммерческого солнечного отопления для бассейнов.
См. Эту страницу на
размер солнечной системы DIY для получения дополнительной информации.
Спасибо Гэри
на builditsolar.com за указание на это.


У вас есть проект, которым вы тоже хотели бы поделиться на rimstar.org?
Добро пожаловать.Нажмите
подробности здесь.

.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
