как их выбрать и установить

Петли для ворот с подшипником, производимые в соответствии со стандартом ГОСТ 9659-80с, обеспечивают возможность навешивания на них тяжелых дверей из металла либо массивных ворот. Особая прочность шарниров для гаражей позволяет удерживать большой вес распашных конструкций. Их стоимость дешевле, чем цена откатных, поэтому они не уступают последним по своей популярности.

Петля для ворот с подшипником в разрезе

Петли для ворот имеют различные диаметры, которые могут колебаться в пределах от 12 до 50 мм. Их правильная установка возможна только с учетом всех размеров гаражных петель. Минимальное количество петель для ворот составляет 4 шт. на дверь. Приобрести данный вид изделия по доступной цене можно в каждом городе.

Вернуться к оглавлению

Характеристики шарниров

Для изготовления распашных гаражных ворот применяются различные материалы, от них во многом зависит цена всей конструкции. Смонтировать ее можно самостоятельно при наличии минимального опыта. Выбирать петли следует ориентируясь на тот материал, из которого сделаны сами ворота. Варианты их крепления тоже зависят от материала, шарниры обычно:

Чертеж с размерами шарнира для ворот

1. Привариваются к каркасу металлических проемов.
2. Прикручиваются болтами к полотну и каркасу.
3. Закрепляются с помощью саморезов для металла.
4. Фиксируются саморезами, применяемыми для конструкций из дерева.

Крепить петли к створке и столбу следует путем сварки. В процессе крепления петель следует соблюдать все предусмотренные зазоры между столбом и створкой. Центровка петли при креплении производится по подшипнику, а не по петельной оси. Во время сварки в процессе устройства распашных ворот необходимо избегать протекания сварочного тока через подшипники фурнитуры.

ГОСТом предусмотрены следующие виды изделий:

1. Петля с шариком, обеспечивающая надежность и удобство применения данной фурнитуры.
2. Петля для ворот с опорным подшипником, обеспечивающая легкое вращение конструкции.

Петли с шариком должны быть изготовлены из стали высокой прочности, от материала зависит и цена фурнитуры данного вида.

Эти детали обычно подвергаются антикоррозионной обработке, а их монтаж обеспечивает следующие характеристики при эксплуатации ворот:

• бесшумность работы конструкции;
• легкое вращение;
• наличие зазора между элементами шарниров.

Установка петель с подшипником предполагает:

• надежную работу створок с большой массой;
• качественную приварку фурнитуры к металлу за счет полуавтомата для сварки;
• типоразмеры в широком ассортименте;
• возможность изготовления шарниров под заказ.

Длина шарнира может достигать до 1 метра, а диаметр — до 50 мм. От конструкции петли того или иного вида зависит удобство эксплуатация ворот. Главной функцией креплений является удержание створок в проеме на столбах или стойках. Открывать либо закрывать створки и двери можно именно с помощью петель. Этот крепеж может включать 2-3 секции, зафиксированные определенным способом.

Внутреннее устройство петель с подшипником

Петли могут быть приварены либо привинчены с помощью специальных винтов. Наиболее часто используют крепеж из металла, а для конструкций ворот небольших размеров в основном применяются полимерные комплектующие.
Вернуться к оглавлению

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.

Среди видов гаражной фурнитуры выделяют петли:

• с закрытым упорным подшипником;
• каплевидные с закрытым опорным подшипником;
• с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.

Этот вид петель обычно крепится к опоре с использованием сварки. Он подходит для распашных конструкций с небольшой массой. Этот вид изделия включает коронку подшипника, которая скрыта внутри его корпуса. Последний надежно закрывает применяемый опорный подшипник.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

1. Равномерным сварочным швом.
2. Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

• двери из металла квартирные — Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
• двери для входа в гараж, бокс (одностворчатые двери) — Ф 24*110, 24* 120п, 25*110 мм;
• крышки стальных ящиков, створки теплиц — Ф14*60, 12*40 мм;
• большие массивные гаражные ворота высотой до 5 м — Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
• распашные ворота гаражей из металла высотой до 3 м — Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.

Вернуться к оглавлению

О чем следует знать при выборе петель с подшипником

Поскольку для крепления петель с подшипником применяется метод сварки, при приобретении фурнитуры необходимо поинтересоваться у продавца классом ее прочности. Для покупки качественной петельной конструкции можно воспользоваться следующими рекомендациями, которые не зависят от конкретной модели, подходящей именно для ваших ворот или дверей:

1. Необходимо учитывать габаритные размеры и вес конструкции дверей или распашных ворот.
2. Для металлических ворот стандартных габаритов следует покупать шарниры с подшипником оптимальных размеров, то есть диаметром 20 мм и длиной 180 мм.
3. При наличии пучинистого грунта на участке, который подвержен увеличению в объеме в холодное время года, следует обратить внимание на такой вид петель, как регулируемые.

Поскольку зимой на гаражные ворота приходится достаточно большая нагрузка на оси, то их можно будет периодически настраивать при наличии регулируемых петель.

Подборка петель различных размеров для ворот

При отсутствии данной возможности, петли, которые своевременно не были отрегулированы, способны привести к значительному перекосу, и даже выходу ворот из строя. Не следует покупать более дешевые виды фурнитуры для металлических ворот.

При выборе необходимо всегда быть внимательным и помнить, что от качества данных изделий будет зависеть уровень сохранности имущества, которое находится в гараже.

В магазине можно спросить совета у специалиста, знающего особенности фурнитуры для гаражных ворот. Продавец должен ответить на все вопросы, чтобы помочь принять правильное решение.

Вернуться к оглавлению

Как обеспечить уход за фурнитурой

Достаточно часто встречаются объявления о продаже гаражных петель. Вне зависимости от цены изделий, покупать фурнитуру для гаражей от непроверенных производителей не следует, особенно при отсутствии сопроводительного документа либо инструкции.

Элементы специальных гаражных петель

Петля гаражная по ГОСТу имеет следующие характеристики:

1. Отсутствие возможности произвольного вращения створок.
2. Возможность легкого и бесшумного поворота створок.
3. Недопустимость просадки полотна конструкции.
4. Устойчивость к спилу и взлому гаражной конструкции.

Среди причин быстрого износа при неправильной эксплуатации петель выделяют:

1. Неравномерную нагрузку.
2. Коррозию.

Петли могут начать истираться, а это послужит ослаблению их прочности, фурнитура будет разрушаться. Чтобы правильно приварить элементы, необходимо соблюдать их соосность наряду с равномерным распределением нагрузок, что способствует уменьшению износа гаражных створок.

Качественная смазка шарниров гаражных ворот осуществляется в следующем порядке:

• проведение демонтажа створок ворот;
• тщательное очищение фурнитуры от ржавчины;
• удаление остатков старой смазки;
• устранение мелкой шкуркой грязи;
• натирание поворотной оси шлифовальной пастой;
• уборка остатков пасты с помощью растворителя;
• прочистка отверстия в петле;
• обильная смазка шарнира средством, рекомендованным производителем.

При покупке гаражных шарниров обычно уделяют внимание их функциональным характеристикам. Долговечность всей конструкции ворот может быть обеспечена только после правильного выбора и монтажа фурнитуры.

Петля с подшипником

Как выбрать и установить петли для ворот с подшипником

Петли для ворот с подшипником, производимые в соответствии со стандартом ГОСТ 9659-80с, обеспечивают возможность навешивания на них тяжелых дверей из металла либо массивных ворот. Особая прочность шарниров для гаражей позволяет удерживать большой вес распашных конструкций. Их стоимость дешевле, чем цена откатных, поэтому они не уступают последним по своей популярности.

Петля для ворот с подшипником в разрезе

Петли для ворот имеют различные диаметры, которые могут колебаться в пределах от 12 до 50 мм. Их правильная установка возможна только с учетом всех размеров гаражных петель. Минимальное количество петель для ворот составляет 4 шт. на дверь. Приобрести данный вид изделия по доступной цене можно в каждом городе.

Вернуться к оглавлению

Характеристики шарниров

Для изготовления распашных гаражных ворот применяются различные материалы, от них во многом зависит цена всей конструкции. Смонтировать ее можно самостоятельно при наличии минимального опыта. Выбирать петли следует ориентируясь на тот материал, из которого сделаны сами ворота. Варианты их крепления тоже зависят от материала, шарниры обычно:

Чертеж с размерами шарнира для ворот

1. Привариваются к каркасу металлических проемов.
2. Прикручиваются болтами к полотну и каркасу.
3. Закрепляются с помощью саморезов для металла.
4. Фиксируются саморезами, применяемыми для конструкций из дерева.

Крепить петли к створке и столбу следует путем сварки. В процессе крепления петель следует соблюдать все предусмотренные зазоры между столбом и створкой. Центровка петли при креплении производится по подшипнику, а не по петельной оси. Во время сварки в процессе устройства распашных ворот необходимо избегать протекания сварочного тока через подшипники фурнитуры.

ГОСТом предусмотрены следующие виды изделий:

1. Петля с шариком, обеспечивающая надежность и удобство применения данной фурнитуры.
2. Петля для ворот с опорным подшипником, обеспечивающая легкое вращение конструкции.

Петли с шариком должны быть изготовлены из стали высокой прочности, от материала зависит и цена фурнитуры данного вида. Эти детали обычно подвергаются антикоррозионной обработке, а их монтаж обеспечивает следующие характеристики при эксплуатации ворот:

• бесшумность работы конструкции;
• легкое вращение;
• наличие зазора между элементами шарниров.

Установка петель с подшипником предполагает:

• надежную работу створок с большой массой;
• качественную приварку фурнитуры к металлу за счет полуавтомата для сварки;
• типоразмеры в широком ассортименте;
• возможность изготовления шарниров под заказ.

Длина шарнира может достигать до 1 метра, а диаметр — до 50 мм. От конструкции петли того или иного вида зависит удобство эксплуатация ворот. Главной функцией креплений является удержание створок в проеме на столбах или стойках. Открывать либо закрывать створки и двери можно именно с помощью петель. Этот крепеж может включать 2-3 секции, зафиксированные определенным способом.

Внутреннее устройство петель с подшипником

Петли могут быть приварены либо привинчены с помощью специальных винтов. Наиболее часто используют крепеж из металла, а для конструкций ворот небольших размеров в основном применяются полимерные комплектующие.Вернуться к оглавлению

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.Среди видов гаражной фурнитуры выделяют петли:

• с закрытым упорным подшипником;
• каплевидные с закрытым опорным подшипником;
• с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.Этот вид петель обычно крепится к опоре с использованием сварки. Он подходит для распашных конструкций с небольшой массой. Этот вид изделия включает коронку подшипника, которая скрыта внутри его корпуса. Последний надежно закрывает применяемый опорный подшипник.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

1. Равномерным сварочным швом.
2. Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

• двери из металла квартирные — Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
• двери для входа в гараж, бокс (одностворчатые двери) — Ф 24*110, 24* 120п, 25*110 мм;
• крышки стальных ящиков, створки теплиц — Ф14*60, 12*40 мм;
• большие массивные гаражные ворота высотой до 5 м — Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
• распашные ворота гаражей из металла высотой до 3 м — Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.

Вернуться к оглавлению

О чем следует знать при выборе петель с подшипником

Поскольку для крепления петель с подшипником применяется метод сварки, при приобретении фурнитуры необходимо поинтересоваться у продавца классом ее прочности. Для покупки качественной петельной конструкции можно воспользоваться следующими рекомендациями, которые не зависят от конкретной модели, подходящей именно для ваших ворот или дверей:

1. Необходимо учитывать габаритные размеры и вес конструкции дверей или распашных ворот.
2. Для металлических ворот стандартных габаритов следует покупать шарниры с подшипником оптимальных размеров, то есть диаметром 20 мм и длиной 180 мм.
3. При наличии пучинистого грунта на участке, который подвержен увеличению в объеме в холодное время года, следует обратить внимание на такой вид петель, как регулируемые.

Поскольку зимой на гаражные ворота приходится достаточно большая нагрузка на оси, то их можно будет периодически настраивать при наличии регулируемых петель.

Подборка петель различных размеров для ворот

При отсутствии данной возможности, петли, которые своевременно не были отрегулированы, способны привести к значительному перекосу, и даже выходу ворот из строя. Не следует покупать более дешевые виды фурнитуры для металлических ворот.

При выборе необходимо всегда быть внимательным и помнить, что от качества данных изделий будет зависеть уровень сохранности имущества, которое находится в гараже.

В магазине можно спросить совета у специалиста, знающего особенности фурнитуры для гаражных ворот. Продавец должен ответить на все вопросы, чтобы помочь принять правильное решение.

Вернуться к оглавлению

Как обеспечить уход за фурнитурой

Достаточно часто встречаются объявления о продаже гаражных петель. Вне зависимости от цены изделий, покупать фурнитуру для гаражей от непроверенных производителей не следует, особенно при отсутствии сопроводительного документа либо инструкции.

Элементы специальных гаражных петель

Петля гаражная по ГОСТу имеет следующие характеристики:

1. Отсутствие возможности произвольного вращения створок.
2. Возможность легкого и бесшумного поворота створок.
3. Недопустимость просадки полотна конструкции.
4. Устойчивость к спилу и взлому гаражной конструкции.

Среди причин быстрого износа при неправильной эксплуатации петель выделяют:

1. Неравномерную нагрузку.
2. Коррозию.

Петли могут начать истираться, а это послужит ослаблению их прочности, фурнитура будет разрушаться. Чтобы правильно приварить элементы, необходимо соблюдать их соосность наряду с равномерным распределением нагрузок, что способствует уменьшению износа гаражных створок. Качественная смазка шарниров гаражных ворот осуществляется в следующем порядке:

• проведение демонтажа створок ворот;
• тщательное очищение фурнитуры от ржавчины;
• удаление остатков старой смазки;
• устранение мелкой шкуркой грязи;
• натирание поворотной оси шлифовальной пастой;
• уборка остатков пасты с помощью растворителя;
• прочистка отверстия в петле;
• обильная смазка шарнира средством, рекомендованным производителем.

При покупке гаражных шарниров обычно уделяют внимание их функциональным характеристикам. Долговечность всей конструкции ворот может быть обеспечена только после правильного выбора и монтажа фурнитуры.

svoizabor.ru

Дверные петли на подшипниках: особенности конструкции и монтажа

В конструкцию вкладывается подшипник, который располагают между двумя частями петель. Этот элемент увеличивает износостойкость фурнитуры. Благодаря применению  подшипников двери прослужат более длительное время, не требуя замены или ремонта даже при высоких нагрузках.

Как выглядят петли на подшипниках

Где используются петли с подшипниками

Подшипники для петель необходимы для равномерного распределения веса дверного полотна. Они способствуют плавному движению конструкции, без скрипов и других звуков.

Устройство петли с подшипником

Используются два вида подшипников: качения и скольжения. Первые могут устанавливаться на съемные петли для дверей с небольшим весом. Подшипниками скольжения оснащаются универсальные навесы, предназначенные для ра

выбор,  подготовка, как приварить +Видео

Регулируемые петли для распашных ворот- какие выбрать? Петли для распашных ворот – это металлическое изделие, которое используют для фиксирования ворот на стойках.

От них зависит надежность функционала и качества общей конструкции и срок использования.

Петли для распашных ворот. Общие сведения

Особенности

Если говорить о конструктивных особенностях ворот, не забывайте даже про мелочи, а особенно о петлях. Главное свойство всех петель – способность поворота даже с самыми тяжелыми створками, при этом принимаю основную часть нагрузки для того, что владелец не прилагал больших усилий. Второй задачей петель является предохранение ворот от заклинивания и других похожих проблем. По этой причине процесс выбора и приваривания петель требует к себе внимания.

По этой причине охарактеризуем петли, как:

• Элемент силового воздействия, задача которого – принятие тяжести створок на себя. По этой причине петли должны быть прочными.
• Разборный элемент. При полном разборе конструкции убедитесь в том, что петли не могут быть сняты при закрытых воротах, что  помешает взломщику пробраться на территорию.

Особенности пользования регулируемыми петлями для распашных ворот

1. Наличие отверстий для смазывания, так как от этого зависит подвижность, которая будет значительно снижаться в холодное время года.
2. Петли предопределяют радиус открытия ворот, поэтому следует правильно их приварить. Перед привариванием следует поэкспериментировать и приложить петли на разные места, чтобы сделать чертеж и убедиться, что открытие створок не будет проблематичным.
3. Внимательно отнеситесь к положению петель, если они будут фиксироваться внутри створки. Важно, чтобы ее было легко открывать, и она не заедала.

Разновидности

Стандарты, прописанные в ГОСТе, делят петли на:

1. Цилиндрические, с опорным подшипником.
2. Цилиндрические, с усиленной конструкцией.
3. Скрытые.
4. Сквозные.
5. Накладные трехсекционные.

Цилиндрические, с опорным подшипником

У цилиндрических есть шар (подшипник). Это отличный выбор для установки на стандартные нетяжелые ворота, но помните, что нагрузка на такие петли не должна быть больше 380 кг. Это максимально допустимый вес, но он может варьировать для разных моделей, поэтому допустимый вес следует уточнять при покупке. Не пренебрегайте эти показателем. Такие петли для распашных ворот имеют стандартную форму и выглядят как цилиндр, на одной части которого расположен штырь. Но у петель с опорными подшипниками есть еще и шарик, который находится во второй части, в которую вставляют штырь.

Шарик нужен для плавной работы при большом весе. На другой стороне цилиндра есть заглушка, которую при необходимости снимают и смазывают. Иногда встречаются модели с расположенным подшипником посредине, благодаря чему получаем дополнительное скольжение и плавность. Минус – сложность смазывания, так как нужно будет каждый раз немного приподымать створку.

Цилиндрические, с усиленной конструкцией

Петли с усилением могут выдержать вес до 580 кг. Они отличаются от предыдущих внешне и наличием пластин крепления. Это дает возможность принимать створке, каркасу и опорам вес ворот равномерно. Крепление осуществляется посредством сварки или прикручивания саморезами. Их делают из металла на порядок прочнее, за счет чего выдерживаемый вес выше. Несущая способность выше еще и благодаря толстым стенкам и стержня. Подшипники в таких петлях всегда промаркированы.

Скрытые

Навесные крепления подойдут в том случае, если вы не можете приваривать или делать винтовой крепеж. Для фиксации нужно будет просверливать опорную колонну, и использовать гайки и саморезы. Но такие петли имеют низкую несущую способность, предел которых 200 кг. Петли могут быть как право-, так и левосторонними.

Сквозные

У сквозных петель для распашных ворот стержень проходит насквозь. Простейшие конструкции делят на 3 главных элемента: штырь для соединения двух половин и 2 петли. Есть вариации сложнее, когда элементов может быть больше. Для защиты штыря от вынимая можно прикрутить заглушку. Если такой возможности нет, приварите специальный ограничитель.

Накладные трехсекционные

Трехсекционные крепления подойдут для очень тяжелых створок.

Места применения

Они подойдут и для ограждений,  и имеют ряд отличий от предыдущих моделей:

1. Высокий уровень износостойкости, надежность.
2. Исключает возможность провисания полотна, так как берут всю нагрузку на себя.
3. Закрываются легко и бесшумно.
4. Самый сложный для взлома вид из всех существующих.

Такие петли прошли испытание временем, так как эту конструкцию создали еще много лет назад. Сейчас она привлекательно за счет симпатичного дизайна, различных форм в виде причудливых фигур. Отлично смотрятся со створками из металла и дерева.

Скрытые петли не видно при закрытых воротах, так как они находятся в раме и их приваривают изнутри к поперечной части столбов. Их почти невозможно найти, и уж тем более взломать.

Стреловидные петли могут быть шарнирными и подойдут для увесистых конструкций. Они бывают фигурными, обычными и съемными.

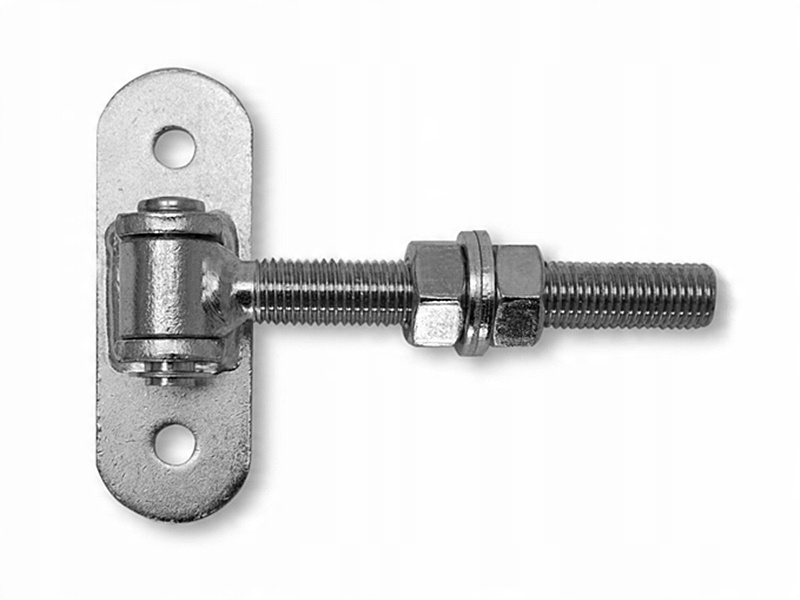

Регулируемые петли с подшипником для распашных ворот могут легко менять высотку створки. Их удобно использовать, если предусмотрено смещение опорных стоек. Нагрузка, доступная для таких петель – 20 кг максимум.

Отличительные особенности петель по форме

1. Шестигранные. Имеют схожие черты с квадратными моделями, и их можно зафиксировать между квадратными и цилиндрическими, т.е. они являются универсалами.
2. Цилиндрические. Отличаются высокой плотностью при фиксации на любых воротах. Имеют круглую форму и легко прокручиваются.
3. Каплевидные. Подойдут для металлических и деревянных ворот. Весьма устойчивы и очень прочные, а еще имеют привлекательный дизайн.
4. Квадратные. Имеют специфичную форму, поэтому при монтаже нужно будет сделать малый отступ от рамы. Хорошо крепятся, привлекательны внешне.

Какие же выбрать?

Ворота и калитки могут быть из листовой стали, профнастила, древесины и иных материалов. Также можно сделать любой вид монтажа. Как правило, для конструкций из металла петли приваривают, но иногда фиксируют саморезами и болтами. Для деревянных створок большим спросом пользуются именно саморезы.

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес. Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые.

Петли для распашных ворот должны выполнять следующие функции:

1. Обеспечить открытие без шума.
2. Удерживать полотно так, чтобы не было провисаний.
3. Легкое проворачивание петель.
4. Высокая износостойкость.
5. Устойчивость ко взломам.

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки.   Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Как приварить петли для распашных ворот?

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

1. Болты/саморезы. Используют для малых конструкций с небольшим весом.
2. Сваркой. Способ для массивных ворот и заборов.

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

• Петли.
• Монтажные пластинки.
• Молоток.
• Электродная болгарка.
• Маска, перчатки для защиты рук и спец. одежда.

Пошаговая инструкция:

• Возьмите конструкцию и расположите ее на гладкой поверхности. Наметьте места, где будут находиться петли для распашных ворот.
• Смажьте петли солидолом.
• Поставьте створку по отвесу вертикально.
• При помощи точечной сварки прихватите обе части петли.
• Проверьте осевое расположение петель.
• Теперь прихватите верхнюю.
• Проверьте качество сварки на наличие щелей, зазоров и качество прокатывания полотна.
• Окончательно приварите оставшиеся сантиметры.
• Зачистите приваренный участок болгаркой и покройте слоем краски.

Важно:  При сварочных работах контролируйте прохождения тока, чтобы не получилась «прихватка» в петле. Процесс для безопасности лучше проводить крест-накрест, дабы компенсировать сварочные деформации.

Полезные советы для тех, кто приваривает петли:

1. Прямые петли при сварке лучше всего устанавливать горизонтально.
2. Перед началом возьмите подложку и положите ее под створку, а именно под нижнюю часть. Они должна быть по размерам ½ от петли. Верхнюю часть створки придерживайте рукой с поперечной грани.
3. Для равномерного распределения веса на петли приварите несколько лишних монтажных пластинок из металла.
4. Сделайте выпуск снаружи на 5 мм, если столбы округлой формы. Прямоугольные столбы нужно фиксировать на одинаковом уровне с поперечной опорной гранью.
5. Будет целесообразнее сваривать петли дважды малыми прихватами.
6. Чтобы выровнять петлю, приложите деревянный брусочек к петле. Так вы сможете все подровнять и только после этого приваривать.
7. Перед привариванием петель для распашных ворот внутри следует проверить, насколько плавно проходят створки. Если движения можно охарактеризовать, как рывки, сделайте снаружи еще пару прихватов.
8. Перед окончательным привариванием закройте створки и подложите подложку. Так полотно не будет провисать, и сварка будет выполнена правильно.
9. Сварочный шов должен быть снизу вверх.
10. Нельзя открывать ворота, пока не остынет сварочный шов.
11. Если вы хотите установить скрытые крепления, доверьте это дело профессионалу.

Ворота из профнастила

1. Сделайте перемычки, которые будут идти параллельно во вертикали створок.
2. Зафиксируйте перемычки там, где вы будете приваривать петли. Должно получиться деление створок на 3 области.
3. Зафиксируйте петли к перемычкам.
4. Замаскируйте следы перемычек и сварочную область маленькими кусочками профнастила.

Техника безопасности при установке петель для распашных ворот

• Убедитесь, что сварочный аппарат работает исправно.
• Варить можно ТОЛЬКО на сухой поверхности.
• Вещи для работ должны быть полностью чистые, не измазаны в горючих веществах, к примеру, в бензине или масле.
• Если действие давления влияет на детали, их ни в коем случае нельзя приваривать.
• Не кладите на газовый баллон тряпки, которые смочены в горючих веществах, так как это пожароопасно.

Что делать при ржавлении?

Для долгого срока службы петель без заминок и поломок хорошо за ними ухаживайте. Чтобы избежать коррозии, петли подкрашивают, а чтобы они не деформировались, раз в три месяца их смазывают смазкой (салидолом). Детали могут быстро изнашиваться из-за неправильного распределения нагрузки. Если все выполнено как надо, проблема кроется в качестве петель.

Чтобы предотвратить стирание и процесс коррозии, смазывайте элементы и осматривайте, так как они вам нужно будет проводить мелкие ремонтные работы.  В идеале нужно снять петлю, убрать слой ржавчины, старой смазки и грязи. В этом вам поможет мелкая шкурка. Шлифовальной пастой натрите поворотную ось, а лишнее удалите растворителем. Далее отверстие петли прочищаем и смазываем. Чтобы избежать примерзания, все работы проводите только в теплое время.

Навес для ворот с подшипником

Правильно выбрать петли для ворот распашных – непростая задача. На что обратить внимание, как отличить хорошо работающий механизм для распашных ворот и чем руководствоваться при выборе – достаточно распространенные вопросы. Ответы можно получить при изучении ГОСТа – документа, где описаны главные технические характеристики петель. Знание материала поможет сделать правильный выбор навесов для распашных ворот, которые будут исправно работать в течение долгого времени.

Назначение изделия

Петли, или навесы, – это устройства, с помощью которых открываются ворота. Механизм состоит из нескольких элементов. Они вращаются вокруг своей оси и обеспечивают работу ворот. Принцип свободного вращения лежит в основе всех видов запорных механизмов. Это качество делает их незаменимой частью ворот.

Чтобы правильно подобрать навесы для ворот, нужно принять во внимание следующее:

1. Приобретать петли лучше в специализированном магазине. Только крупные торговые точки имеют все необходимые документы: сертификат качества, гарантию от производителя и схему монтажа петель. Это не всегда гарантирует качество изделия на 100 %, но в том случае, если товар не устраивает, его можно вернуть или обменять.
2. Покупать механизм следует с учетом веса распашных ворот. Каждый вид навесов рассчитан на определенную нагрузку, которую он выдержит. Желательно выбирать с запасом прочности. Например, для створки весом 200 кг берут устройство, рассчитанное на 300 кг.
3. Учитывать особенности расположения дома для безопасной работы ворот. Некоторые виды скрытых распашных механизмов не дают полностью раскрывать ворота. Это неудобно при выезде со двора, поскольку открытые створки мешают уличному движению.
4. Использовать нужно воротные навесы с правильным способом соединения. На металлические створки петли приваривают, а на деревянные прикручивают болтами или саморезами. Поэтому важно знать, из какого материала сделана створка.
5. Стоит обратить внимание на материал, из которого сделан навес. Это влияет на срок службы. Изделия из пластика или тонкого металла прослужат недолго на тяжелых створках. Со временем они начнут перекашиваться и заклинят. Если подбирать подобные петли, то это необходимо учесть.

Классификация изделий согласно ГОСТу

Производители выпускают петли в большом ассортименте. Чтобы подобрать товар, пользуются ГОСТом, а именно таблицей, где указаны технические параметры изделия. ГОСТ (государственный стандарт) – основной документ, по которому определяют размеры, вес, нагрузку, форму для каждого вида.

Согласно ГОСТу их разделяют на следующие типы:

• цилиндрические;
• цилиндрические усиленные;
• сквозные;
• потайные;
• трехсекционные накладные;
• накладные.

Равномерный сварной шов

Цилиндрические с подшипником

Навес по форме напоминает цилиндр, который разделили надвое. Одна часть петель для ворот имеет отверстие, называется «мама», другая со штырем называется «папа». Две половины соединяются друг с другом и вращаются по кругу.

Петли на ворота – высококачественная фурнитура для любого назначения

Петли на ворота, представленные в удобном для поиска каталоге интернет магазина, являются высококачественной фурнитурой, которая устанавливается на гаражные бытовые и производственные ворота. Их применяют при монтаже функциональных консольных конструкций.

Петли на ворота – виды изделий

Существуют разные виды изделий. Самые популярные петли для ворот:

• Цилиндрической формы, которые оборудованы дополнительными усилительными деталями;
• Накладные, фото которых представлено на сайте;
• Сквозные, широко используемые в промышленности.

Купить петли для ворот любой модификации в интернет магазине сегодня приобрести очень выгодно. При выборе изделий стоит учитывать, что при выполнении установочных работ потребуется на каждую створку по 2 элемента.

Установить петли на ворота можно самостоятельно. Пошаговая инструкция, предоставляемая бесплатно в режиме онлайн, обеспечит правильность выполнения задачи. Сделать современные двери с автоматическим открытием/закрытием самостоятельно доступно для каждого. Изготовление конструкции станет намного проще, если приобрести готовые комплекты элементов, которые можно найти в каталоге компании.

Купить петли на ворота и самостоятельно их установить может каждый, кто пожелает создать современный и практичный гараж в своем доме. Обращайтесь, мы поможем сделать грамотный выбор элементов гаражных дверей и покажем, как правильно выполнять монтаж.

Петли для ворот с подшипником, производимые в соответствии со стандартом ГОСТ 9659-80с, обеспечивают возможность навешивания на них тяжелых дверей из металла либо массивных ворот. Особая прочность шарниров для гаражей позволяет удерживать большой вес распашных конструкций. Их стоимость дешевле, чем цена откатных, поэтому они не уступают последним по своей популярности.

Петля для ворот с подшипником в разрезе

Петли для ворот имеют различные диаметры, которые могут колебаться в пределах от 12 до 50 мм. Их правильная установка возможна только с учетом всех размеров гаражных петель. Минимальное количество петель для ворот составляет 4 шт. на дверь. Приобрести данный вид изделия по доступной цене можно в каждом городе.

Характеристики шарниров

Для изготовления распашных гаражных ворот применяются различные материалы, от них во многом зависит цена всей конструкции. Смонтировать ее можно самостоятельно при наличии минимального опыта. Выбирать петли следует ориентируясь на тот материал, из которого сделаны сами ворота. Варианты их крепления тоже зависят от материала, шарниры обычно:

Чертеж с размерами шарнира для ворот

1. Привариваются к каркасу металлических проемов.
2. Прикручиваются болтами к полотну и каркасу.
3. Закрепляются с помощью саморезов для металла.
4. Фиксируются саморезами, применяемыми для конструкций из дерева.

Крепить петли к створке и столбу следует путем сварки. В процессе крепления петель следует соблюдать все предусмотренные зазоры между столбом и створкой. Центровка петли при креплении производится по подшипнику, а не по петельной оси. Во время сварки в процессе устройства распашных ворот необходимо избегать протекания сварочного тока через подшипники фурнитуры.

ГОСТом предусмотрены следующие виды изделий:

1. Петля с шариком, обеспечивающая надежность и удобство применения данной фурнитуры.
2. Петля для ворот с опорным подшипником, обеспечивающая легкое вращение конструкции.

Петли с шариком должны быть изготовлены из стали высокой прочности, от материала зависит и цена фурнитуры данного вида.

Эти детали обычно подвергаются антикоррозионной обработке, а их монтаж обеспечивает следующие характеристики при эксплуатации ворот:

• бесшумность работы конструкции;
• легкое вращение;
• наличие зазора между элементами шарниров.

Установка петель с подшипником предполагает:

• надежную работу створок с большой массой;
• качественную приварку фурнитуры к металлу за счет полуавтомата для сварки;
• типоразмеры в широком ассортименте;
• возможность изготовления шарниров под заказ.

Длина шарнира может достигать до 1 метра, а диаметр — до 50 мм. От конструкции петли того или иного вида зависит удобство эксплуатация ворот. Главной функцией креплений является удержание створок в проеме на столбах или стойках. Открывать либо закрывать створки и двери можно именно с помощью петель. Этот крепеж может включать 2-3 секции, зафиксированные определенным способом.

Внутреннее устройство петель с подшипником

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.

Среди видов гаражной фурнитуры выделяют петли:

• с закрытым упорным подшипником;
• каплевидные с закрытым опорным подшипником;
• с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.

Этот вид петель обычно крепится к опоре с использованием сварки. Он подходит для распашных конструкций с небольшой массой. Этот вид изделия включает коронку подшипника, которая скрыта внутри его корпуса. Последний надежно закрывает применяемый опорный подшипник.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

1. Равномерным сварочным швом.
2. Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

• двери из металла квартирные — Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
• двери для входа в гараж, бокс (одностворчатые двери) — Ф 24*110, 24* 120п, 25*110 мм;
• крышки стальных ящиков, створки теплиц — Ф14*60, 12*40 мм;
• большие массивные гаражные ворота высотой до 5 м — Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
• распашные ворота гаражей из металла высотой до 3 м — Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.

О чем следует знать при выборе петель с подшипником

Поскольку для крепления петель с подшипником применяется метод сварки, при приобретении фурнитуры необходимо поинтересоваться у продавца классом ее прочности. Для покупки качественной петельной конструкции можно воспользоваться следующими рекомендациями, которые не зависят от конкретной модели, подходящей именно для ваших ворот или дверей:

1. Необходимо учитывать габаритные размеры и вес конструкции дверей или распашных ворот.
2. Для металлических ворот стандартных габаритов следует покупать шарниры с подшипником оптимальных размеров, то есть диаметром 20 мм и длиной 180 мм.
3. При наличии пучинистого грунта на участке, который подвержен увеличению в объеме в холодное время года, следует обратить внимание на такой вид петель, как регулируемые.

Поскольку зимой на гаражные ворота приходится достаточно большая нагрузка на оси, то их можно будет периодически настраивать при наличии регулируемых петель.

Подборка петель различных размеров для ворот

При выборе необходимо всегда быть внимательным и помнить, что от качества данных изделий будет зависеть уровень сохранности имущества, которое находится в гараже.

В магазине можно спросить совета у специалиста, знающего особенности фурнитуры для гаражных ворот. Продавец должен ответить на все вопросы, чтобы помочь принять правильное решение.

Как обеспечить уход за фурнитурой

Достаточно часто встречаются объявления о продаже гаражных петель. Вне зависимости от цены изделий, покупать фурнитуру для гаражей от непроверенных производителей не следует, особенно при отсутствии сопроводительного документа либо инструкции.

Элементы специальных гаражных петель

1. Отсутствие возможности произвольного вращения створок.
2. Возможность легкого и бесшумного поворота створок.
3. Недопустимость просадки полотна конструкции.
4. Устойчивость к спилу и взлому гаражной конструкции.

Среди причин быстрого износа при неправильной эксплуатации петель выделяют:

Петли могут начать истираться, а это послужит ослаблению их прочности, фурнитура будет разрушаться. Чтобы правильно приварить элементы, необходимо соблюдать их соосность наряду с равномерным распределением нагрузок, что способствует уменьшению износа гаражных створок.

Качественная смазка шарниров гаражных ворот осуществляется в следующем порядке:

• проведение демонтажа створок ворот;
• тщательное очищение фурнитуры от ржавчины;
• удаление остатков старой смазки;
• устранение мелкой шкуркой грязи;
• натирание поворотной оси шлифовальной пастой;
• уборка остатков пасты с помощью растворителя;
• прочистка отверстия в петле;
• обильная смазка шарнира средством, рекомендованным производителем.

При покупке гаражных шарниров обычно уделяют внимание их функциональным характеристикам. Долговечность всей конструкции ворот может быть обеспечена только после правильного выбора и монтажа фурнитуры.

Петли с подшипником каплевидные 👉 особенности монтажа и конструкции – Первый дверной

Чтобы дверь держалась прочно и открывалась легко, применяются специальные петли. Они располагаются между полотном и его рамой. Петли на подшипниках для установки стальных тяжеловесных конструкций имеют форму капли.

Особенности каплевидной модели

Каплевидные петли – это сочетание классического удобства фурнитуры и ее практичности в установке. Эта версия навесов считается современной и практичной. Само по себе изобретение имеет форму цилиндра, но для удобства эксплуатации при производстве ему придают каплеобразную форму.

Производятся из металла, а особая форма позволяет выполнить удобную установку с помощью сварочного аппарата. Шов получается максимально ровным и прочным. Благодаря этому полотно держится надежно, даже если нагрузка на его раму высокая. Наличие шарикоподшипника, который находится между приваренными шарнирами, обеспечивает плавность и мягкость движения створок.

Модель петли, оснащенная роликоподшипником

Установочные работы

Приварные петли цилиндрической формы считаются популярными, но устанавливать их неудобно. А вот навесы в виде капли с наружным сечением упрощают процесс сварки. Промежуточные пластины или уголки для крепления профилированной накладки не требуются, как это наблюдается при установке цилиндрической модели. Принцип работы при этом остается тот же.

Ее изготовление в виде кали происходит на токарном станке, но в качестве заготовок берутся прутья уже заранее правильно профилированные.

Зачем нужен роликоподшипник?

Между ходовыми шарнирными частями применяется шарикоподшипник. Такой механизм всегда металлический и обладает высоким качеством, так как основной вес он принимает на себя. Помимо этого, благодаря упору сокращается сила трения ходовых деталей. Подшипники применяются шариковой формы или в виде шайбы. Они обрабатывают масляной смазкой для лучшего качества эксплуатации. Обычно их смазывают при навесе дверей, но спустя какое-то время, смазка высыхает и ее периодически обновляют.

Каплевидные гаражные петли

Усовершенствованные петли в форме капли на опорном подшипнике

Сегодня такая каплевидная фурнитура получила еще одну не малозначительную особенность. Теперь створки регулируются и по высоте крепления. Такую особенность шарнир приобрел благодаря применению следующих коррективов в производстве:

• нижняя половина фурнитуры, как и верхняя, теперь полая, но имеет сквозное отверстие;
• нанесение резьбы в отверстии нижней детали снизу;
• петлевой стержень в полости нижней детали плотно упирается во вкрученный в резьбу снизу винт;
• применяется промежуточный фланец между роликоподшипником и шарнирным элементом.

Благодаря последней особенности полотнище приваривают и регулируют по высоте или выполняют компенсацию усадки за эксплуатационное время.

Срок эксплуатации

Каплевидный навес распределяет тяжесть двери на всю поверхность шарикоподшипника в равной мере. В отличие от привычно применяемого шарика для приведения створки в движение, шайбоподшипник позволяет прослужить дольше петельному механизму двери.

Благодаря проведенным экспериментам на прочность современного навеса в виде капли, сделаны выводы, что минимальный срок службы составляет 53 года.

Размер и характеристика модели

Эстетические характеристики модели

Сварной шов получается при креплении каплевидной фурнитуры аккуратным. Это улучшает общий эстетичный вид механизма. Прилагаемый бонус к этому – прочность и долговечность. Стоит сказать, что такого рода шарнирная конструкция имеет гладко отшлифованную поверхность. Это означает, что порошковая краска ляжет на дверь и на него прочно. Краска защитит поверхность механизма двери от сколов и нежелательных физических воздействий в процессе эксплуатации, а внешне покрашенный шарнирный элемент в тон двери выглядит красиво и органично.

Как приварить каплеобразные навесы?

Проще приварить механические навесы в положении рамы и полотна горизонтально. При вертикальной сварке возникнут трудности в работе даже у специалиста. Швы крепления для петель делают сплошными. Считается, что такой способ сварки надежный по прочности.

Прежде чем приступать к установочным работам, потребуется произвести предварительные замеры и определить места будущего расположения навесов. После этапа расчетов приступают непосредственно к их установке.

Модель каплевидного сечения

Крепление элементов фурнитуры происходит по такой схеме:

• профилированная накладка разбирается на две детали, каждая из которых каплевидная, одна из которых с подшипником приваривается к коробке, а вторая к ходовому полотну;
• нижний элемент устанавливают первым;
• дальше примеряют, поэтому сначала части механизма варят не сплошным швом, а лишь прихватывают в нескольких местах;
• если детали расположены верно, то производится окончательное прочное прикрепление сварочным аппаратом.

Такие каплеобразные петли применяют для входных конструкций или ворот, поэтому изделия оснащены прочными подшипниками. Они всегда рассчитываются на большую массу полотна. Главное условие монтажа – это выполнение крепкого шва, тогда любой вес петля с легкостью выдержит.

Чтобы иметь точное представление о том, как выглядит каплевидный петельный механизм и в чем его особенности, предлагаем посмотреть краткий видео-обзор одной из таких моделей.

Проголосовали более 277 раз, средняя оценка 4.2

Петли для ворот распашных

Распашные ворота чаще всего устанавливаются на частных территориях. Основными элементами конструкции, которые обеспечивают движение створок, являются петли. Они выдерживают вес ворот, а также должны отвечать высоким требованиям: открываться даже в самые сильные морозы, обеспечивать легкость движения створок, быть долговечными и прочными. Если правильно подобрать петли для распашных ворот, их срок службы будет существенно увеличен.

Особенности распашных ворот

Список преимуществ, которыми обладают распашные ворота, достаточно велик. Они практичны и долговечны. К основным плюсам таких конструкций стоит отнести:

• Простота изготовления. Соорудить створки своими руками достаточно просто. Для этого понадобится просто сбить между собой доски, закрепить на раме листы металлопрофиля или прутья арматуры.
• Удобство. Комфортность открытия – одно из основных достоинств, благодаря которым такие конструкции завоевали всеобщую популярность. Также распашные ворота крайне редко ломаются.
• Вариативность установки замков. Для конструкций распашного типа можно использовать запорные устройства, совершенно разные по своему типу и функционалу.
• Простота автоматизации.
• Возможность контролировать радиус открытия створок.
• Невысокая стоимость материалов.

В списке недостатков находится только одно обстоятельство – распашные ворота во время открытия занимают достаточно большое пространство. Оно должно быть всегда свободным.

Типы навесов и петель

Обеспечить долгую службу распашных ворот можно только при выборе качественных петель. Именно фурнитура является основным функциональным элементом любой распашной конструкции.

Факторы, влияющие на выбор:

• габариты каждой створки;
• их масса;
• материал, из которого выполнены ворота.

Наиболее подходящий вариант петель для распашных ворот (особенно массивных) – изделия с подшипниками. На каждую створку устанавливают минимум по 2 петли. Увеличение их числа поможет сделать ход створок более плавным.

Кроме того, подбирая петли для распашных ворот, стоит задуматься о способе их крепления. От этого зависит безопасность участка. Существует несколько вариантов:

• при помощи сварки;
• закрутка винтами;
• крепление на саморезы или гайки.

Перед походом в строительный магазин за навесами или петлями стоит учесть такие факторы:

• Количество шума – он должен быть минимальным. При правильной установке и выборе качественных материалов они вообще не должны шуметь.
• Петли должны быть изготовлены из долговечных и прочных материалов, которые не подвержены ржавчине и механической деформации;
• Легкость поворота.
• Максимальная ширина раскрытия створок.

Учет таких факторов поможет быстро и точно выбрать нужные изделия.

Виды петель

В зависимости от типа створок, наличия подшипников, количества секций и других параметров выделяют разные типы петель. Их можно устанавливать на ворота разной массы и назначения. Каждый тип петель стоит рассмотреть подробнее:

• Цилиндрические. Такие петли отлично подходят для легких ворот. Одно изделие выдерживает до 400 кг нагрузки. Внутренние элементы петель скрываются под корпусом. Благодаря этому изделия выглядят достаточно лаконично.
• Усиленные цилиндрические. Их отличается наличие дополнительных пластин. Такие петли способны принимать на себя нагрузку величиной в 600 кг. Благодаря их установке вес створки оптимально распределяется между воротами и столбом. Они достаточно универсальны – их можно монтировать как на левосторонние, так и на правосторонние створки.
• Сквозные. Такие петли устанавливают в заранее просверленные пазы, которые выполняют в опорных столбах. Преимущества таких изделий – не потребуется использовать сварочный аппарат. Масса, которая прилагается к петле, не может превышать 200 кг.
• Накладные трехсекционные. Навесы с 3 секциями износостойки, исключают возможные провисания створок, обладают высшим уровнем взломоустойчивости. Также к их достоинствам можно отнести бесшумность эксплуатации и плавность движения.

Также существует еще один вид популярных петель – кованные жиковины. Такие петли заслужили свое место среди самых надежных и долговечных конструкций для крепления створок к опорам. Основное преимущество перед другими видами петель – привлекательный дизайн. Подобные петли отличаются повышенной функциональностью и лучше всего сочетаются с деревянными створками.

Преимущества шарнирных петель

Благодаря множеству преимуществ шарнирных петель они приобрели достаточно широкую популярность. Чтобы разобраться, за счет каких особенностей они удобны в эксплуатации, стоит рассмотреть несколько преимуществ таких изделий:

• отсутствие шума во время эксплуатации, высокая плавность поворота створки, легкость открытия ворот;
• шарнирные петли достаточно прочны и отличаются повышенной устойчивостью ко взлому;
• они способны выдерживать значительные нагрузки, а вероятность самопроизвольного открывания и закрывания конструкции исключена.

Благодаря таким качествам шарнирные петли завоевали популярность среди дачников, владельцев загородных участков и гаражей. Изготовление таких петель происходит с использованием высокопрочных металлов. Это продляет срок службы петель и обеспечивает отсутствие деформаций в процессе эксплуатации.

Исходя из веса створок, петли выбирают по характеристикам. В процессе выбора стоит соблюдать несколько правил:

• Если ворота выполнены из профнастила, достаточно петли диаметром 25 мм с 1 шарниром.
• В случае створки средней массы лучше обратить внимание на петли диаметром 35 мм и более.
• При установке тяжелых ворот стоит присмотреться к петлям с 2-3 шариками.

Эти правила помогут правильно установить петли.

Правильное крепление петли

Стандартные способы установки петель – при помощи гаек или винтов. Во время монтажа требуется соблюдать максимальную точность. Если установка пройдет неправильно, в дальнейшем створки начнет вести, а сами петли могут деформироваться, что приведет к сложности их открытия.

Для того чтобы избежать такой ситуации, необходимо соблюсти ряд советов:

• Когда свариваются прямые петли, их стоит сначала приварить к створкам – все процедуры выполняются на земле.
• После этого изготавливается подложка в половину петли под ее нижнюю часть.
• При креплении петли на колонну круглой формы петли сначала выпускают наружу на 5 мм. В случае с прямоугольной опорой варить необходимо заподлицо.
• Как только петли будут прихвачены, их следует выставить бруском, приложенным вдоль петель.
• Варить нужно мелкими прихватками.
• Петли следует осторожно проверять на свободу открывания/закрывания.
• Стоит помнить о том, что сварочный шов выполняется с нижней части.
• Открываются ворота только после полного остывания петель.

Внимание! Во время выполнения сварочных работ следует предотвратить протекание электротока сквозь коронку подшипника.

Использование внутренних петель

Существует несколько мнений относительно целесообразности использования внутренних петель для распашных ворот. Однако в любом случае стоит осветить их преимущества:

• Повышенная безопасность и отличная взломоустойчивость. Такие качества особенно актуальны, если на участке или в гараже находится ценное имущество.
• Большая продолжительность эксплуатации. В действительности, такие петли имеют достаточно большой срок службы.
• Устойчивость к высоким нагрузкам. Такие петли способны принимать на себя до 500 кг массы.

При необходимости установки надежных и безопасных петель стоит обратить внимание на скрытые изделия.

О чем следует знать

Неважно какая модель петель в конечном итоге будет куплена. Чтобы не ошибиться при покупке, стоит следовать таким рекомендациям:

• При наличии пучинистого грунта на участке необходимо выбирать регулируемые петли. Их настройка позволит сохранить работоспособность изделия даже во время сильных подвижек почвы.
• Не стоит брать модели неизвестных производителей. Если фурнитура отличается дешевизной, скорее всего, она имеет больше недостатков, чем преимуществ.
• Для правильного выбора петель стоит спросить мнение профессионала. Он соотнесет характеристики створок и виды петель, чтобы дать однозначный ответ.

Следование таки рекомендациям позволит сделать правильный выбор. Также стоит знать о правилах установки выбранного типа петель. Кроме того, необходимо заранее подготовить все элементы, необходимые для монтажа.

Петли для ворот для тяжелых условий эксплуатации | HardwareSource

Вам необходимо установить ворота из композитных материалов, металла или дерева на вашем участке? У HardwareSource есть все, что нужно для установки, благодаря обширному выбору петель для ворот для тяжелых условий эксплуатации. Когда дело доходит до сверхмощных петель для ворот, мы храним на складе только продукцию высочайшего качества, произведенную проверенными производителями оборудования, такими как D&D Technologies. Мы также предлагаем широкий выбор основных материалов, включая алюминий, латунь, железо, полимер, нержавеющую сталь и сталь.Если вы ищете декоративное решение, подходящее к другому оборудованию, которое у вас есть, вы обязательно найдете решение в нашем ассортименте вариантов отделки из черного, латуни, бронзы, хрома и никеля. Используйте наши фильтры, чтобы сузить поиск по весу, группе отделки, материалу и т. Д.!

Петли для тяжелых условий эксплуатации — продаются по отдельности и парами!

В нашем ассортименте петель для заборных ворот имеется широкий выбор фурнитуры. Эти петли предназначены для соединения ворот со столбом.Наши конструкции варьируются от простых петель для ремня до сверхмощных шарниров для бочек и т. Д. Петли с болтовым креплением и приварными петлями идеально подходят для больших и тяжелых ворот, потому что они часто имеют самый высокий рейтинг веса, обычно превышающий 1000 или даже 2000 фунтов на пару петель. Мы предлагаем широкий выбор петель с болтовым креплением и приварных петель для круглых рам, подъемных петель для установки ступенчатых ворот, петли на шарикоподшипниках и многое другое. Многие из тяжелых петель ворот, которые мы перевозим, поставляются с пресс-масленками, поэтому шарниры постоянно смазываются.

Мы с гордостью поставляем ассортимент петель SureClose и TruClose производства D&D Technologies. Эти прочные самозакрывающиеся петли идеально подходят для металлических, деревянных и виниловых ворот, которые подвергаются интенсивному движению или эксплуатации. Большинство петель D&D изготовлено из армированного полимерного материала, устойчивого к ультрафиолетовому излучению, что гарантирует их долговечность. Петли SureClose доступны в безопасном и небезопасном исполнении. Безопасные петли позволяют воротам открываться максимум на 90 градусов в одном направлении, в то время как небезопасные петли позволяют воротам открываться максимум на 180 градусов в одном направлении.

В дополнение к сверхмощным петлям для ворот, мы предлагаем широкий ассортимент петель для ворот скота, а также петли и проушины для систем петельных петель. Вы также найдете несколько петель для декоративных ремешков, прочные петли с пружинами, подъемные петли и сверхпрочные стыковые петли для тяжелых дверей или ворот. Наши специалисты по аппаратному обеспечению также готовы помочь, если у вас есть какие-либо вопросы или сомнения по поводу нашего выбора петель для тяжелых условий эксплуатации. Пожалуйста, звоните 1-858-322-6353, электронная почта info @ HardwareSource.com или пообщайтесь в чате с одним из наших представителей, пока вы делаете покупки.

петли для опорных ворот — King Architectural Metals

Петли для тяжелых условий эксплуатации на шарикоподшипниках

Когда речь идет о воротах с тяжелым весом, высококачественные и упругие петли имеют первостепенное значение для обеспечения легкого и плавного открывания и закрывания.Существует несколько типов петель для тяжелых условий эксплуатации, предназначенных для обеспечения стабильного открывания и закрывания ворот, и одна из наиболее часто используемых форм — это наши несущие петли для ворот. Они идеально подходят для тяжелых условий эксплуатации, включая участки с интенсивным движением. Эти петли оснащены смазываемыми подшипниками и доступны в двух весовых размерах. Компания Kiesler Machine, Inc., являющаяся одним из надежных производителей петель в отрасли, предлагает высококачественные петли с подшипниками, произведенные в США

.

Типы петель опорных ворот для тяжелых условий эксплуатации

Предлагаем две модели петель несущих ворот:

• 1000 фунтовмаксимальный вес ворот под приварку
• Максимальный вес затвора 3000 фунтов для приварки
• Максимальный вес затвора 1000 фунтов для крепления на болтах
• Максимальный вес ворот 3000 фунтов для крепления на болтах

Технические характеристики петель подшипникового затвора для тяжелых условий эксплуатации

Вне зависимости от того, есть ли у вас тяжелые деревянные или стальные ворота, наши петли на подшипниках выдерживают нагрузку и выдерживают частое открывание и закрывание. Эти петли, изготовленные из углеродистой стали, доступны в следующих спецификациях на нашем предприятии.

• Способ установки: приварной или болтовой
• Отделки: грунтовка или порошковая краска
• Вес ворот: 1000 фунтов. или 3000 фунтов. Вместимость

Преимущества петель подшипниковых ворот для тяжелых условий эксплуатации

С годами шарниры с подшипниками становятся все более популярными благодаря их исключительной прочности и долговечности. Некоторые другие особенности, которые способствуют их популярности для ворот для тяжелых условий эксплуатации, включают:

• Надежная работа проверена временем.
• Разработан для уменьшения трения металла о металл.
• Прецизионная обработка.
• Простота установки.
• Приварные или болтовые соединения.
• Непревзойденная цена и качество наряду с приятной эстетической ценностью.
• Настоятельно рекомендуется для коммерческого, жилого и промышленного применения.

Применение петель подшипниковых ворот

Эти петли используются в следующих отраслях:

• Ворота
• Двери амбара
• Наружное оборудование
• Ворота подъездной дороги в фермерском стиле
• Двери наружные
• Противопожарные двери

Высококачественные и универсальные петли на подшипниках для тяжелых условий эксплуатации подходят для любых ворот или дверей.Наш ассортимент шарниров с подшипниками обеспечивает оптимальную производительность, превосходящую ваши ожидания. Хотели бы вы иметь петли для тяжелых условий эксплуатации для больших дверей? У нас есть все на складе, готовое к немедленной доставке, чтобы гарантировать долгие годы службы.

Петли для подшипников | DAC Industries, Inc.

DAC Industries, Inc. производит ограниченное количество петель D&D. Свяжитесь с нами или ознакомьтесь с нашим каталогом для получения дополнительной информации.

8000

Петля на одной опоре

• Идеально для небольших транспортных и пешеходных ворот
• Один герметичный подшипник, не требующий обслуживания
• Сталь с цинковым покрытием
• Регулируется для легкой установки
• Идеально для плоской или круглой стойки
• Максимальный вес ворот = 200 фунтов.
• Продается индивидуально

8010

Петля стандартная

• Два герметичных необслуживаемых подшипника
• Оцинкованный
• Регулируемая вилка для легкой установки
• Идеально подходит для плоской или круглой стойки (с болтовым креплением для плоской стойки)
• Продается индивидуально

8020

Петля для тяжелых условий эксплуатации

• Три герметичных необслуживаемых подшипника
• Сталь с цинковым покрытием
• Регулируемая вилка для легкой установки
• Идеально для плоской или круглой стойки
• Максимальный вес ворот 1000 фунтов.
• Продается индивидуально

8030

Петля с автоматическим закрытием

• Два герметичных необслуживаемых подшипника
• Сталь с цинковым покрытием
• Регулируемая вилка для легкой установки
• Идеально для плоской или круглой стойки
• Максимальный вес ворот 750 фунтов., Самозакрывающийся до 300 фунтов.
• 5 регулировок натяжения
• Продается парами; Одна самозакрывающаяся петля и одна стальная петля

Торговые чертежи

D&D Technologies 75057124M — Шарнир с упорным подшипником SureClose и доводчик — Алюминиевые ворота

D&D Technologies 75057124M — Шарнир с упорным подшипником SureClose и доводчик — Алюминиевые ворота

Гидравлические дверные доводчики и петли

SureClose® предназначены для замены обычных громоздких дверных петель и доводчиков.Эти прочные и прочные устройства для закрывания петель обеспечивают плавную работу без заеданий. Превосходная инженерия и запатентованная конструкция позволяют грамотно спрятать гидравлику в удивительно маленьком корпусе. Эти компактные доводчики и петли SureClose® обеспечивают безупречное качество. Петля SureClose® SM была разработана для больших промышленных ворот, например, для коммерческих и тяжелых жилых ворот, а также для ворот и ворот заводов, школ, зон контроля доступа и подъездных путей, которые не требуют самозакрывающихся дверей.Модель SM оснащена очень большими шарнирными пальцами и двойными упорными подшипниками, рассчитанными на высокие нагрузки. Экономьте деньги, используя SM в качестве нижней несущей петли вместе с доводчиком SureClose® 57 или SureClose® 108. Все петли и доводчики SureClose® поставляются в комплекте с монтажным кронштейном ворот. Кронштейны для монтажа на стойке продаются отдельно. Монтажные кронштейны для алюминиевых ворот: предварительно просверлите сверлом 5 мм и используйте сквозные болты с потайной головкой №14 или крепежные детали. Требования к крепежу см. В кронштейнах для столбов.

Внутренние гидравлические доводчики петель для ворот

• Самозакрывающиеся под углом 90 ° — не удерживаются в открытом положении
• Не требует обслуживания, с высокой коррозионной стойкостью
• Доступны модели с привинчиванием или приваркой
• Несколько вариантов регулировки
• Самозакрывающиеся ворота до 260 фунтов (120 кг) — См. Таблицу
• Доступны модели без самозакрывающейся модели
• Предотвращает шум от хлопка ворот и повреждения ворот
• Анодирование 50 микрон (алюминиевые компоненты)
• Фирменное покрытие — нет необходимости шлифовать перед сваркой!
• Монтажные кронштейны продаются отдельно

• 5 лет гарантии *

Как поддерживать петли ворот или цепь открывания подъездной дороги

Хотя подъездные ворота не нуждаются в особом уходе, они все же требуют периодического ухода, чтобы поддерживать их работоспособность в наилучшем состоянии.Если пренебречь подъездными воротами и их приводным механизмом, то могут возникнуть эксплуатационные проблемы, которые могут вызвать необходимость в дорогостоящем ремонте.
Требования к техническому обслуживанию зависят от типа ворот, которые вы используете, а также от рабочего механизма. Тем не менее, когда речь идет о подъездных воротах, обычно наблюдается высокая степень общности, так как в большинстве ворот используются либо петли, либо цепные открыватели. Ниже приведена дополнительная информация о том, как поддерживать эти два компонента.

Петли для ворот

Петли для ворот довольно просты, но их несоблюдение может иметь негативные последствия.Широко распространены два типа петель для ворот, и обе они нуждаются в смазке.
Первый тип петли ворот представляет собой герметичную опорную петлю ворот, состоящую из установленного сверху узла петли, который окружает верхний шарнирный штифт ворот. Узел петли использует фланцевую опору для обеспечения поддержки и облегчения движения ворот. Подшипник герметичный, поэтому обычно не требует особого внимания.

Однако соединение между пальцем и подшипником необходимо смазывать ежегодно, чтобы предотвратить коррозию и проблемы с работой.Для смазки герметичного шарнира подшипника вам понадобится шприц для смазки и высококачественная универсальная консистентная смазка, предназначенная для тяжелых условий эксплуатации.

Начните с поиска фитинга Церка, который представляет собой небольшой ниппель, который прикрепляется к концу шприца для смазки, и впрысните смазку в отверстие, пока она не потечет из подшипника. Сотрите излишки жира бумажным полотенцем или тряпкой.
Другой тип петли затвора, шарнир ствола, состоит из простого корпуса, прикрепленного к соседней стойке, и штифта, установленного на затворе, который вставляется в корпус.Если соединение между пальцем и корпусом становится сухим и теряет смазку, это может привести к чрезмерному износу как корпуса, так и пальца. Конечным результатом является чрезмерный износ, который может вызвать трудности с открытием ворот, а также может привести к провисанию ворот.
Как и в случае шарнира заслонки с уплотнением подшипника, вам необходимо смазать шарнир смазкой для тяжелых условий эксплуатации. Присоедините шприц для смазки к штуцеру на шарнире и заполните резервуар, пока он не переполнится. Когда закончите, удалите излишки жира тряпкой или полотенцем.Повторяйте этот процесс смазки один раз в год, так как более открытые петли ствола нуждаются в смазке чаще.

Цепи открывателя

Если у вас есть раздвижные ворота, которые защищают вашу подъездную дорожку, они, скорее всего, будут использовать цепь, чтобы перемещать ворота вперед и назад. Цепь действует так же, как и устройство открывания ворот гаража, за счет использования звездочки для зацепления каждого отдельного звена. Когда двигатель вращает звездочку, цепь также натягивается, и ворота скользят по проезжей части.
Цепи сошников нуждаются в ежегодной смазке, чтобы предотвратить проблемы в работе.Смазочные материалы предотвращают трение звеньев цепи друг о друга и износ, который в конечном итоге приведет к поломкам.
Чтобы смазать цепь сошника, нанесите толстую смазку с помощью старой малярной кисти, затем сотрите излишки смазки. Вам нужно будет несколько раз переместить цепь сошником, чтобы убедиться, что все участки цепи хорошо смазаны.
Другой задачей технического обслуживания цепей сошников является ежегодная регулировка натяжителя звена. Цепи со временем растянутся, поскольку металл истощается, а звенья ослабнут, поэтому вам нужно время от времени подтягивать натяжной механизм, чтобы цепь не ослабла.Однако будьте осторожны, чтобы не натянуть цепь слишком сильно, так как для оптимальной работы желательно некоторое провисание.
Если у вас есть вопросы о подъездных воротах или вам нужна помощь в обслуживании, свяжитесь с Northgates In Motion.
для помощи. Мы готовы помочь вам со всеми вашими потребностями в подъездных воротах, включая регулярные проверки и обслуживание.

Петли для ворот Guardian
