Устройство межэтажных перекрытий по деревянным балкам в доме

Перекрытия между этажами, подвальные или чердачные
конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе
лежит использование монолитной плиты), и балочное перекрытие (применяются
деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных
помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут
быть изготовлены из различных материалов, например, из древесины, монолитного
железобетона или металлических прогонов.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

1. достичь необходимых показателей прочности и жесткости перекрытия;
2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

• Балки перекрытия из бруса. Чаще всего для изготовления балок
  выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах
  140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки
  составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая
  прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна. Экономически более выгодное
  решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью
  к изгибу. Бревно пригодно для использования только если выдержано в сухих
  условиях не менее одного года.

• Балки перекрытия из досок. Использование доски приводит к
  уменьшению потребляемого для устройства перекрытия количества пиломатериалов.
  Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к
  огню, долговечность и звукоизоляция. Обычно доска используется при
  строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться
  приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет
  соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в
  2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В
  данном случае крепление осуществляется саморезами или гвоздями,
  зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным
балкам будет надежным при условии правильного выбора породы дерева. Так, не
подходят для этого вида работ лиственные породы. Причиной этому является плохая
устойчивость на изгиб, а вот древесина хвойных пород подходит идеально.
Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

• малый вес. Это позволяет уменьшить нагрузку на стены и фундамент
  дома, упростить транспортировку и облегчить процесс монтажа;
• возможность выполнять работу вдвоем, своими руками, без
  привлечения специальной техники;
• доступность и сравнительно низкая стоимость;
• возможность уложить изоляцию;
• высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

• ограничения по длине закрываемого пролета. Длина деревянных
  балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без
  установки дополнительной вертикальной опоры;

• потребность в дополнительной защите древесины от гниения,
  биологического разрушения и расколов;

• зыбкость. Деревянная балка может «играть» при перемещении по
  ней людей и создавать дополнительный шум. Требуется устройство дополнительной
  звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает
выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с
учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на
1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210
  кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния
между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки

• для подвального и междуэтажного перекрытия минимальный
  прогиб не может превышать 1/300 ее длины. Т.е., балка длиной 3 000 мм. не может
  прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

• для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный
подъем – так называется этот процесс – позволяет компенсировать деформации.
Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба
принять надлежащий вид.

При необходимости выполняется усиление балок из дерева.

2. Приобретение бруса, бревна или пиломатериала и обработка
его антисептиком, противопожарным, противогрибковым раствором и биологической
защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене
осуществляется двумя способами:

• крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

• крепление подвесным методом. В этом случае балки фиксируются
  на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина
зависит от способа монтажа. Если балка заводится в стену, то рассчитывается
так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к
стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних
балок. Каждую балку проверяют строительным уровнем. После этого балки
фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого
целесообразно натянуть леску между крайними балками и по ней выставлять
остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена
горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками
будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок
его службы, нужно обработать древесину и производить периодический осмотр для
контроля их состояния. При наличии дефектов выполнить ремонт (частичная или
полная замены поврежденных элементов).

Устройство и монтаж перекрытий по деревянным балкам

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.

Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте. Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью, чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно СНиП 2.01.07-85 НАГРУЗКИ И ВОЗДЕЙСТВИЯ (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м². Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким, то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Перекрытие должно быть теплоизолированным в том случае, когда оно разделяет помещения с разницей температур <10 °С (например, находится между холодным подвалом или чердаком и отапливаемой жилой комнатой). Наконец, ему нужно обладать огнестойкостью — иметь степень горючести, соответствующую требованиям противопожарных норм.

В зданиях из бревна и бруса имеет смысл опирать балки перекрытия обоими концами на несущие стены: осадка таких стен примерно одинаковая, а значит, перекоса перекрытий не произойдет

Деревянные балки перекрытий

Перекрытия по деревянным балкам обычно устраивают в деревянных и каркасных домах, но нередко их используют и в коттеджах с каменными стенами (из керамического кирпича, пено- и газобетонных блоков и пр. ). Такие перекрытия — легкие, быстро- возводимые и недорогие в сравнении с перекрытиями других типов. Вместе с тем они не лишены недостатков. Прежде всего, деревянные балки меняют размеры при колебаниях температуры и влажности, что может приводить к их деформации.

Самая распространенная проблема, возникающая при эксплуатации деревянных перекрытий, — их зыбкость, колебание под воздействием нагрузок, что оборачивается сокращением срока службы дома в целом. Причины, вызывающие подобную зыбкость, могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае длинного пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, имеется небольшое число балок вдоль длинной стены. Даже при достаточном сечении этих балок амплитуда их колебаний из-за собственного веса (в сочетании с нагрузкой на них) бывает ощутимой. В-третьих, зыбкость может быть вызвана неправильным закреплением балок на стенах, например, когда балка опирается на бревенчатую стену точечно, вместо того чтобы быть уложенной в вырезанный в бревне паз.

Кроме того, есть опасность поражения древесины грибком и жуками-древоточцами. Чтобы свести к минимуму деформацию и вероятность гниения балок, имеет смысл использовать только древесину, высушенную до 8-12%. Для дополнительной защиты от гниения проводят обработку антисептиками (биозащитными составами). Впрочем, срок их действия, как правило, не превышает 3-5 лет, так что применять невысушенную древесину, полагаясь только на антисептик, специалисты не рекомендуют. Для продления срока службы деревянных конструкций следует поддерживать в доме стабильный температурно-влажностный режим.

В целях пожарной безопасности дымоходы должны быть отделены от деревянных перекрытий специальными коробами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

К недостаткам деревянных перекрытий относят также повышенную пожароопасность, в связи с чем обычно балки обрабатывают антипиренами (огнезащитными составами), например Neomid 530-540, Сенеж огнебио проф или Pirex Firebio Prof.

Экономичный вариант перекрытий — по балкам толщиной 50-80 мм и высотой 200-300 мм, изготовленным из неклееной древесины (обычно хвойных пород). Нередко во избежание боковых деформаций широкие балки укрепляют деревянными распорками. У опор такого типа целый ряд недостатков. Во-первых, приобрести изделия приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (поскольку они не проходят через камерную сушку), что оборачивается заметным изменением их геометрии в процессе эксплуатации здания.

Кроме того, в них могут быть скрытые пороки, снижающие их несущую способность. Во-вторых, размер пролета, который может перекрыть неклееная балка максимального сечения, не превышает 6 м, что зачастую мало. К тому же шаг подобных опор будет сравнительно небольшим (например, в случае пролета длиной 4,5 м при использовании самой ходовой доски размером 50 х 200 мм шаг составляет обычно 500 мм между осями досок), что также можно отнести к их минусам.

Всех этих недостатков лишены более дорогие балки — в виде досок-ламелей (без пороков), склеенных между собой (балки из клееного бруса). Размеры сечения стандартных клееных опор колеблются от 140 х 50 до 200 х 200 мм, но при необходимости их сечение может быть увеличено. Балками данного типа, размер которых не создает трудности для транспортировки, можно перекрыть пролет до 12 м. Добавим, что клееные опоры значительно прочнее неклееных того же сечения. Некоторые фирмы изготавливают гнутоклееные балки: чаще всего они нужны для создания перекрытий над помещением оригинальной формы, где опоры частично видны в интерьере.

Сечение и шаг размещения балок перекрытия — взаимозависимые параметры, их выбирают исходя из длины пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом требуемых размеров. Выбор сечения бывает обусловлен также необходимостью сделать балки элементом дизайна интерьера. Обычно балки укладывают параллельно короткой стене помещения. Но если архитектурный проект предусматривает опоры, расположенные вдоль длинной стены (как правило, это балки, которые заметны из помещения), то следует принять меры против их прогиба или колебаний: например, использовать особые клееные балки, упрочненные металлической арматурой, устанавливать под балки опорные столбы или усиливать перекрытие поперечными балками и пр.

Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осадке, а другим — на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену). В этом случае, чтобы избежать перекоса перекрытия в процессе эксплуатации здания, мы применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и пр.), на них закрепляем специальные винтовые домкраты, на которые укладываем опорный брус, а на него — концы балок перекрытия. По мере осадки деревянной стены мы регулируем домкраты, уменьшая высоту столба и сохраняя ровность перекрытия.

Сечение и шаг столбов определяются согласно предварительно проведенному расчету важен и эстетический фактор: если опорные столбы будут оставлены в интерьере, то имеет смысл сделать шаг их расположения больше, если же они будут скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, нужно предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

В последнее время у деревянных балок перекрытий появились серьезные конкуренты — балки из LVL-бруса (аббревиатура от английского Laminated Veneer Lumber — брус из клееного шпона), балки на основе плит OSB, металлодеревянные балки и др.

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

«Пирог» перекрытия

Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм. Более толстый слой позволит эффективнее изолировать комнату от шума из смежного помещения. Слой толщиной, например, 100 мм формируют, как правило, из 50-миллиметровых плит, уложенных в два слоя с перекрытием швов.

Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки. Ее настилают без разрывов, с перехлестом швов рулонов и проклейкой стыков специальными лентами (в то же время ряд специалистов рекомендует подрезать ее в месте огибания, чтобы пар свободно выходил из балки).

Утепление перекрытия по деревянным балкам

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия. К верхней поверхности балок монтируют обрешетку (или лаги), по которой устраивают черновой, а затем чистовой пол или сразу же чистовой пол (например, массивную доску).

Что бы еще почитать?

Возведение деревянных перекрытий между этажами: подробная технология

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м²) с временной (эксплуатационной) нагрузкой (200 кг/м²). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м². Для чердачных неэксплуатируемых перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м². Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно

й пленки

Поверх тепло- или звукоизоляционного слоя укладывают гидроизоляционную пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционную пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Оцените статью: Поделитесь с друзьями!

Перекрытия по деревянным балкам — Stroim-svoi-dom.ru

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м².

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 60⁰, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

Обзор деревянных балок перекрытий

Дом будет теплый только с присутствием хорошей теплоизоляции в перекрытиях, а строителей интересует, насколько удобно работать с предложенным материалом.

Это стало причиной частого использования деревянных балок при строительстве небольших загородных домов.

Требования

Чтобы деревянные перекрытия максимально эффективно выполняли свои функции, необходимо:

1. Если перекрытие устанавливается между помещениями, у которых планируется разный температурный режим, тщательно утепляем его. Иначе в отапливаемой части будет большая потеря тепла.
2. При расчете запаса прочности учитывать нагрузку от мебели, техники и жильцов.
3. Тщательно заделать отверстия на стыках для улучшения звукоизоляции.
4. В подвалах часто бывают специфические запахи, сырость и прочие неприятные явления. Дополнительная вентиляция не даст им пробиваться в жилую часть дома.
5. Утеплительный слой не обязательно должен состоять из специальных материалов. Доступный керамзит, шлак, пенопласт выполнят его функцию. Главное – наличие утеплителя.

Перекрытие из дерева – экономичный вариант для небольшого здания, особенно в местности, где леса за околицей населенного пункта. Если для эпохальных строек несущей прочности будет недостаточно, частникам несомненно можно воспользоваться. Монтировать быстро, природный материал, работать с которым – одно удовольствие.

Вопросы о сроке службы отпадают, если придерживаться строительных технологий. При грамотной обработке и правильном выборе бревен дом простоит очень долго.

Если балки по старинке вытесывают из цельного дерева, выбирать необходимо хвойные породы. Лиственные не обладают достаточной прочностью.

Чаще балки делают с прямоугольным сечением, поскольку так с ними легче работать. Но круглый вариант предпочтительнее: самые прочные части дерева находятся сразу под корой, а обтесанная средняя часть более хрупкая.

Промышленный вариант представляет собой клееный брус. Бывает сочетание дерева с плитами ОSB, металлическими элементами, которые усиливают конструкцию.

В любом случае предстоит серьезная обработка антипиренами и всевозможными антисептиками: нужно убрать вероятность появления грибков, процессов гниения, повысить огнестойкость материала.

Прочность перекрытия во многом зависит от точного выполнения технологических процессов и правильного выбора размеров балок.

Размерные данные

Для деревянных балок перекрытия размеры определяются по двум основным замерам: длина и сечение. Первый зависит от размера ширины перекрываемого пролета, второй – от нагрузки (собственной, слоя утеплителя, пола, имущества, которое будет храниться на нем далее, живущих людей).

Для правильного вычисления длины балка необходимо учитывать, что улаживать его придется в специально оставленные ниши в стене. Для каменной кладки запас оставляется 15 см, для деревянных домов зарубки около 7 см. Если балками формируется скат крыши, они выходят за стены на 40-50 см, которые тоже требуется прибавить к замерам вместе с шириной стен.

При выборе сечения разумно делать упор в сторону перестраховки. Например, если вы не планируете делать чердак жилым, но размеры позволяют в дальнейшем изменить сове мнение, лучше подготовиться к возможным изменениям заранее.

Виды

Если балки по старинке вытесывают из цельного дерева, выбирать необходимо хвойные породы. Лиственные не обладают достаточной прочностью.

Чаще балки делают с прямоугольным сечением, поскольку так с ними легче работать. Но круглый вариант предпочтительнее: самые прочные части дерева находятся сразу под корой, а обтесанная средняя часть более хрупкая.

Промышленный вариант представляет собой клееный брус. Бывает сочетание дерева с плитами ОSB, металлическими элементами, которые усиливают конструкцию.

В любом случае предстоит серьезная обработка антипиренами и всевозможными антисептиками: нужно убрать вероятность появления грибков, процессов гниения, повысить огнестойкость материала.

Прочность перекрытия во многом зависит от точного выполнения технологических процессов и правильного выбора размеров балок.

Расчет

Определившись с размерами деревянных балок перекрытия, необходимо сосчитать их количество. Шаг балок обычно соответствует шагу лаг. Сколько раз проставлены лаги, столько бревен придется заготовить.

Иногда при строительстве небольших домов позволяют себе слишком широко ставить лаги или использовать балки с меньшим сечением, частично компенсируя это более частым шагом для перекрытия. Такое нарушение технологий довольно опасно и может привести к разрушению конструкции в течении короткого срока или после сложных погодных условий, небольшого землетрясения.

Нагрузки

Стандартный выбор нагрузки 400 кг. на м. кв. для жилых помещений и 150-30 кг. а м. кв. для нежилых не всегда соответствует истине. Надо принимать во внимание, чем именно придется заниматься в каждом из помещений.

Если на межэтажное перекрытие будет установлен каменный фундамент под бильярд или огромная чугунная ванна, планировать добавочную нагрузку надо загодя и учитывать ее при строительных работах.

Кроме того, если количество лаг достаточное, больше 5, нагрузка рассчитывается как равномерно распределенная. В случае недостаточного количества, груз начинает действовать сосредоточенной нагрузкой на одно место, что требует от перекрытия большей прочности. Тогда расчеты ведутся с учетом коэффициента перехода от равномерной нагрузки до сосредоточенной.

Кроме того, учитывается, какое именно дерево используется. Расчеты сопротивления для них, как и для промышленных деревянных балок, будут разные.

Правильно подобранные размеры деревянных балок перекрытия должны учитывать, что нагрузка будет подаваться постоянно (сопротивляемость умножаем на 0.8), и хватить конструкции должно хотя бы на 50 лет (сопротивляемость умножаем на 0.9) а то и 100 лет (вместо 0.9 – 0.8).

И только тогда можно получить приблизительно реальную картину размеров балок для проектируемого дома.

Устройство деревянных перекрытий между этажами в доме

Легкие и удобные в работе деревянные перекрытия

Охарактеризуем деревянные междуэтажные перекрытия. Сравним деревянные перекрытия с несущими

Приступаем к одной из самых трудоемких и дорогостоящих конструкций в доме. Для перекрытия нужно большое количество хороших материалов. Не следует забывать и о требованиях, предъявляемых к ним: необходимая несущая способность, звуконепроницаемость, жесткость, минимальный прогиб и объем.

Собственная масса несущих перекрытий различна. Так, 1 м2 железобетонных плит с основанием пола составляет 250-400 кг, деревянных со шлакобетонной насыпкой — 150-200 кг, легких деревянных -75-120 кг. Обычно площадь перекрытий одноквартирного дома — около 80 м2. Поэтому, если масса 1 м2 равна 100 кг, то вес несущих перекрытий составит в таком доме около 8 тонн

Наибольшее распространение в индивидуальном строительстве получили деревянные перекрытия как наиболее простые и не требующие при монтаже подъемных механизмов. Различаясь конструкцией, они выполняются по единому принципу: дощатый настил по деревянным балкам.

Несущие элементы

Несущие элементы — балки или лаги — обычно делают из сухих бревен или брусьев хвойных пород древесины, обработанных антисептиком. Например, фтористым или кремнефтористым натрием, медным или железным купоросом. В балках не должно быть расщепов, гнили и трухлявости.

Нормативная нагрузка для цокольного и междуэтажного перекрытий — 150 кг/м2, для чердачного — 75 кг/мг. Сечение деревянных балок зависит от ширины пролета и предполагаемой нагрузки, а также от расстояния между балками

Минимальное сечение балок прямоугольного сечения (таблицы 1, 2)

Установка деревянных балок

При установке деревянных балок их концы следует спилить под углом в 60 град., так чтобы они не доходили до задней ниши на 20-30 мм. Затем желательно промазать горячим битумом и обернуть двумя слоями рубероида, а на опорную площадку положить обрезок просмоленной доски. Брус для балки можно заменить двумя досками с общим сечением, равным сечению бруса. Для этого их сбивают гвоздями в шахматном порядке.

Устройстве цокольного перекрытия

При устройстве цокольного перекрытия над холодным подпольем к нижней части балок прибивают черепные бруски (50×50 мм), на которые укладывают обрезки горбылей или низкосортные доски. По черному полу кладется утеплитель (например, термозвукоизол или пенополистирол), а по нему — слой пергамина или толя. Затем настилают пол из строганых досок. Под ваннами, мойками или в банях вместо обычной следует положить трехслойную гидроизоляцию

В домах с панелями и каркасными стенами балки опирают на цокольную обвязку, а если она не шире толщины стен, тогда на выступающую часть фундамента. Если же фундамент узкий, то для опоры балок ставят бетонные или кирпичные столбы. Балки покрывают антисептиком, а в местах контакта с опорами укладывают два слоя рубероида или толя. Над подвалом перекрытие можно сделать из железобетонных балок со шлакобетонной стяжкой (50 мм).

Конструкция деревянных перекрытий:
а — чердачное; б — мансардное; в, г — цокольное; 1 — ходовые доски; 2 — утеплитель; 3 — пергамин; 4 — дощатый настил; 5 6 — доска пола; 7 — звукоизоляция; 8 — щиты наката; 9 — черепные бруски; 10 — подшивка потолка

Между этажами перекрытие может быть без утеплителя, но для звукоизоляции следует насыпать сухой песок слоем не менее 50 мм.
Конструкция мансардного перекрытия аналогична цокольному, но на черепные бруски укладывают строганые доски (они будут потолком). Более простой вариант: строганые доски прибивают не к черепным брускам, а снизу балок. В этом случае сразу получается чистый потолок. Сверху кладут строительную бумагу, пергамин и доски (пол).

В деревянных домах концы балок врубают в верхние венцы на всю толщину стены. В щитовых и каменных кладут на стены или в специально оставленные «гнезда» (глубина 200-250 мм). Чтобы не допустить загнивания, между концами балок перекрытий и стенами оставляют пространство (30-50 мм). Поскольку балки должны быть на одном уровне, то основания «гнезд» выравнивают бетонным раствором и двумя-тремя слоями рубероида или толя, а пустоты, когда балки перекрытий заняли свое место, заполняют цементным раствором со щебнем.

Монтаж, строительство перекрытий из дерева

Деревянные перекрытия — основной тип для зданий массового строительства (III и IV классов).
Преимущества: небольшой собственный вес, хорошие звуко-и теплоизоляционные свойства, простота устройства, легкость ремонта, достаточная долговечность, экономичность.

Недостатки: горючесть и возможность загнивания

На балки применяется дерево следующих пород: сосна, лиственница, ель, пихта, кедр, дуб, бук, береза. Наиболее устойчивы против гниения хвойные породы; из них лучшими являются сосна и лиственница, из лиственных — дуб.

Балки прямоугольного сечения (брусчатые, дощатые) требуют меньше материала, удобны в сопряжениях и для крепления к ним элементов перекрытия. Балки из кругляка применяются лишь в случае невозможности получить брусчатые или дощатые.

Третий тип балок — из пластин — невыгоден по расходу материала, неудобен для конструирования применяют только при отсутствии других типов балок. Длина балок (м): от 2 до 9, через 0,25 м.

Предельный пролет для деревянных балок 6 м, нормальный — 4 — 5 м. Шаг балок (от 0,5 до 1,5 м) назначают в зависимости от нагрузки, пролета и типа балок.

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона  устраивается по деревянным балкам и бывают межэтажные,,.

Межэтажное перекрытие

Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет  60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами.  Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм.  Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

Чердачное и мансардное перекрытия

Чердачное перекрытие имеет такую же конструкцию, как и междуэтажное, отличие заключается в отсутствии пола и, для уменьшения теплопроводности, большей толщиной теплоизоляции. Мансардное перекрытие отличается от чердачного наличием пола.

Способы крепления деревянных балок. Гвозди

Разумеется, первое, о чем стоит позаботиться застройщику частного дома — приобрести в достаточном количестве гвоздей. Это основной тип крепежа, который пригодится для соединения деревянных конструкций друг с другом.

Разумеется гвозди подойдут не везде. С помощью них можно прибить друг к другу простые плоские доски, а вот более сложные конструктивно элементы лучше прикручивать с помощью шурупов. Длинные винты со специальной резьбой и небольшой головкой идеально подходят для монтажа массивных балок и стропил. Для еще более сложных работ пригодится специальная строительная фурнитура.

Гвозди считаются самым примитивным крепежным элементом. Они же и самые дешевые. Их достаточно легко забить в дерево, и также вытащить. Еще один несомненный плюс гвоздей — возможность их многоразового использования. Их достаточно легко вытащить из дерева при помощи плоскогубцев или задней части головки молотка и использовать снова.

Однако, при работе с этим, казалось бы, простым крепежным элементом, тоже нужно иметь некоторый опыт. Неправильно забитый гвоздь может повредить древесину или выпирать, нарушив ее внешний вид. К тому же стоит учитывать, что лучше покупать гвозди из нержавеющей стали. Да, разумеется, они стоят дороже обычных стальных, однако последние быстро ржавеют, что испортит вид конструкции и может привести даже к изменению цвета древесины.

Виды гвоздей по дереву

Сегодня чаще всего, для стропильных и плотнических работ, используют:

• Гладкие оцинкованные закаленные стальные гвозди , с круглым поперечным сечением и плоскими головками. Как правило, их длина составляет от 2,5 до 30 см, а толщина: от 2 до 9 мм. Гвозди меньшего размера практически не используются в строительстве, как правило их покупают лишь для каких-то вспомогательных задач;
• Скрытые гвозди (без головки) . Они получили название скрытых, потому что после забивания они практически не заметны;
• Гофрированные гвозди — это нечто среднее между винтом и традиционным гвоздем. Они лучше вклиниваются в древесину, однако их сложнее вытянуть. Такой крепеж рекомендуется выбирать для крепления досок пола, чтобы со временем швы не ослабли и пол не начал скрипеть.

Кроме того, гвозди подбирают, исходя из толщины древесины. Оптимальное соотношение толщины гвоздя к толщине материала должно составлять 1 к 5. Для сухой или твердой древесины, можно выбрать 1 к 10.

Как правильно забивать гвозди?

Головка гвоздя должна быть полностью утоплена в дерево, однако не слишком глубоко (чтобы ее можно было почувствовать, проведя по ней рукой). При работе с особенно твердыми частями дерева, перед тем, как забить гвоздь, можно сделать тонкое отверстие сверлом.

Имейте ввиду, что забитие гвоздя в уже проделанные швы может ослабить их. В этом месте лучше использовать шуруп или болт. Также учитывайте, что гвоздь лучше всего держится, когда он вбивается перпендикулярно в ту плоскость дерева, по которой идут волокна (вдоль ствола). Если забить гвоздь таким образом не представляется возможным, для большего укрепления соединения можно забивать гвозди под небольшим углом — до 15 градусов.

Есть также среди плотников еще одно правило: на каждое соединение должно быть минимум 4 гвоздя. Это не относится к конструкциям из элементов с небольшим поперечным сечением. Если гвоздь проходит через такой элемент, вы можете согнуть его молотком, отрезать выступающую часть металлической пилой или отшлифовать. Конечно, в этом случае может появится изгиб, но так крепление будет более надежным.

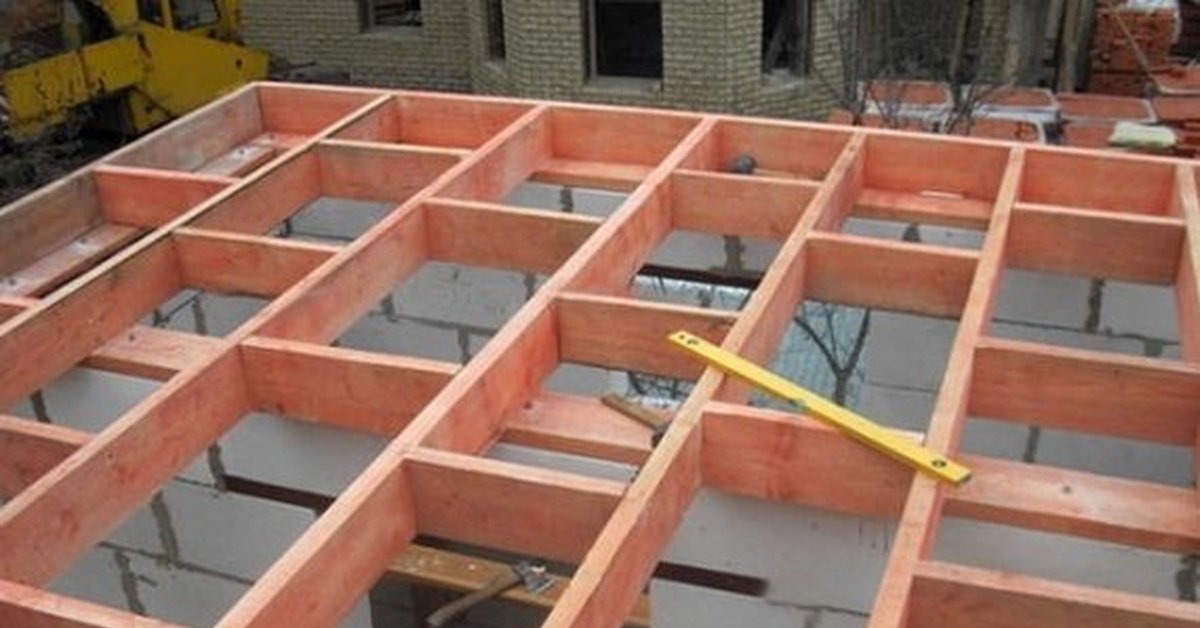

Деревянные перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Крепление лаги к стене. Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

• На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
• Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
• Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
• Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
• Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

Расстояние от балки до стены. Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

• знать расстояние между стенами, на которые они будут монтироваться;
• вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
• зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия

Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

• расстояние между стенами;
• длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

Установка балок перекрытия – важный и ответственный этап стройки

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки , лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Конструкция деревянного перекрытия

Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Видео монтаж деревянных балок перекрытий

Соединение внахлест для более длинных балок, деревянное соединение для увеличения размера древесины.

Бесплатные планы мебели »Примеры столярных изделий, как делать стыки в деревообработке. » Соединение дерева методом соединения внахлест.

Соединение балок и досок внахлест.

Угол столешницы перекрыть дюбелями.

Внахлестку в основном используют, когда у вас недостаточно длинные доски и брус.
Этот способ соединения дров — не самый прочный, но, тем не менее, он широко используется.
Большие балки часто изготавливают путем соединения двух или более частей внахлест.

Потребуется дополнительное усиление, если это деревянное соединение является частью конструкции при большой нагрузке.
См. Другие способы изготовления деревянных швов.
Самым распространенным соединительным элементом для самодельной мебели являются дюбели.
Эти дюбели также можно использовать для увеличения прочности соединения внахлест.

Способ соединения дерева с шарфом внахлест .

Пошаговая инструкция по изготовлению внахлестку своими руками.

Инструкция по обработке дерева, как сделать стык для досок и бруса.

1. Сначала убедитесь, что все деревянные доски имеют квадратную форму.
   Используйте инструмент «Угол», чтобы нарисовать точные прямые линии, и острый маркер.
2. Затем измерьте толщину древесины, она обозначена на фотографиях как D .
   Сделайте пропил в верхней части на расстоянии в два с половиной раза больше толщины дерева.
   Например, для 3см. в толстом дереве сделайте надрез толщиной 7,5 см.
   Глубина пропила составляет половину толщины древесины, в данном случае 1.5 см.
3. Пришло время распилить пиломатериал от конца до ранее сделанного пропила.
   Теперь оставшийся кусок отпадет.
4. Выровняйте поверхность, используйте ленточную шлифовальную машинку, если она есть.
5. Повторите этот процесс с другой частью бруса, которую необходимо соединить.
6. Нанесите столярный клей на недавно отшлифованные концы.
   Сожмите детали вместе.
7. Используйте также винты для повышения прочности этого соединения.

Несколько способов выполнения соединений внахлест.

Полунахлесты, скошенные полунахлесты, перекрестные нахлесты по дереву и скрещенные нахлесты «ласточкин хвост» являются наиболее распространенными нахлестами.

Четыре наиболее часто используемых метода выполнения соединения внахлест в деревообработке.

Деревянные сочленения, которые снова можно разбирать.

Это соединение внахлест для дерева часто используется для временных конструкций.
Если есть необходимость собрать, разобрать, а затем снова собрать.
Вместо столярного клея, гвоздей или шурупов используйте гайки и болты.
Надо сказать, что этот метод соединения дерева обычно не такой прочный, как фиксированные швы.

Перекрытие деревянного соединения внахлест с гайками и болтами.

Этот контент взят с нашей голландской деревообрабатывающей страницы .
Дополнительные методы создания перемычки см. В Википедии .

Способы соединения дерева в самодельной мебели.

Монтаж деревянных балок. Перекрытие полов по деревянным балкам. Какие требования к перекрытию?

Устройство и установка полов по деревянным балкам.Балки деревянные

Перекрытия — важнейшие конструктивные элементы любого частного или загородного дома. В этой статье мы постараемся максимально рассмотреть особенности устройства и устройства перекрытий по деревянным балкам.

Перекрытие — это горизонтальная конструкция, разделяющая пространство здания по высоте. Потолки воспринимают нагрузки от мебели, оборудования и людей в помещении, а также связывая несущие стены между собой, служат элементами, обеспечивающими устойчивость конструкции.

Балки должны быть усилены перед продольным изгибом в соответствии с проектом. В зависимости от поперечной жесткости балок жесткость может использоваться как жесткость или поперечная жесткость в виде межреберного сухожилия. Деревянная конструкция потолка из-за используемого материала более подвержена прогибу, чем потолки других технологий. И балки, и потолочные перекрытия отклоняются. Эффект деформации элементов потолка — это эффект скрипа пола.

Во избежание скрипа пола. Выбирайте сечения балки на основе статических расчетов или расчетных таблиц. Для балок шириной более 3,60 м используйте противоскользящие планки, чтобы предотвратить скручивание потолочных балок. Оставьте зазор около 3 мм между панелями или используйте пластины с язычками и язычками.

В зависимости от расположения различают цокольные, цокольные, межэтажные и чердачные перекрытия. По своей конструкции перекрытия могут быть безбалочными или балочными.

Какие требования к перекрытию?

Перекрытие должно иметь прежде всего необходимую прочность , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Устройство полов в конструкциях из пеноблоков

Снять потолок с балок с помощью акустических лент, прокладок, войлока или резиновых лент. Для сборки панелей покрытия используются гофрированные или витые гвозди подходящего размера, количества и расстояния в соответствии с дизайном.

Не перегружать потолок. Потолочный потолок стягивает балки и составляет основу конструкции перекрытия пола. Толщину облицовочной панели следует выбирать в соответствии с расчетными нагрузками и осевым расстоянием между балками перекрытия.При осевом расстоянии от балок шириной 400 мм используйте лист толщиной не менее 18 мм; На расстоянии 600 мм — не менее 22 мм.

Согласно (а точнее, в более поздней редакции свода правил СП 20.13330.2011 «Нагрузки и воздействия») перекрытия в жилых домах должны выдерживать равномерно распределенную нагрузку не менее 200 кг / м² . Однако на практике межэтажные потолки в частном загородном доме обычно рассчитаны на большую нагрузку, а чердаки — на меньшую.Особый расчет необходим, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, бойлер, рояль и т. Д.

Плиты следует укладывать перпендикулярно оси балок перекрытия со смещением на половину длины. в последовательных рядах. Для защиты пола от скрипа панель покрытия необходимо утеплить от балок перекрытия. В качестве изоляции используйте акустические ленты, войлок или резиновые ленты.

Пластины толщиной 18 мм должны крепиться к балкам гвоздями нормальной или спиральной длины мин.51 мм или мин. 45 мм. При использовании доски толщиной 22 мм длину гвоздя следует увеличить до 57 мм для гладких и торсионных гвоздей и до 51 мм для зубчатых гвоздей. Не зажимайте напольную пластину кронштейнами.

Еще одно требование — перекрытие должно быть плотным , то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для мансардных этажей до 1/250 пролета для перекрытий этажей), а также не быть неустойчивым, то есть не стесняйтесь перемещать мебель или людей.

Неклееные деревянные балки часто имеют высокий процент влаги, что может вызвать деформацию во время эксплуатации здания. Неклееные балки могут перекрывать пролет длиной не более 6 м.

Гвозди следует забивать на расстояние до 150 мм по краю пластины и до 300 мм в середине пластины. Между пластинами сохраняйте ширину около 3 мм. Потолок следует укладывать горизонтально. Измерение уровня покрытия следует проводить с помощью патч-модуля или лазерного блока на 2 штуки.0 м с точностью до 1 мм на длину участка.

Крыша должна покрывать все здание. Если элементы здания выступают над крышей, они должны покрывать эти элементы и покрывать остальную часть здания. Стропила — это основной элемент конструкции крыши, который напрямую переносит нагрузку ветра, снега и крыши. Высота коровы должна быть получена из расчетов и толщины утеплителя. Сплавы и анкеры на двойных иглах наружных стен. В зависимости от решения стропила в верхней части крыши могут опираться на коньковую доску или противоположное стропило.

Более того, полы предназначены для защиты помещения от проникновения воздуха и ударного шума из помещений, расположенных сверху или снизу. В конструкции перекрытия из балок для подавления шума устанавливаются плиты утеплителя из минеральной ваты, которые устанавливаются в зазоре между опорами. Уровень шума в помещении зависит от толщины изоляционного слоя. Обычно создают слой утеплителя толщиной 150 мм.

Более простой и дешевый способ звукоизоляции

Конструкцией крыши могут быть стропильные фермы.Кровля укрепляет структуру крыши и является грунтовкой для кровли — смолы, битумной черепицы, камыша и других покрытий, для сборки которых требуется ровная поверхность. Плиты укладывать готовым слоем вверх, более длинным краем, перпендикулярно стропилам. Следующие ряды досок следует укладывать со смещением половинной плиты к низу плитки.

Не рекомендуется использовать плиты под покровную бумагу или битумную кровельную черепицу. Если они используются, они должны быть высушены в камере и строганы, соединены на шпунт и паз.Плиты обшивки следует укладывать с зазором между собой 3 мм. Толщина облицовочной панели должна зависеть от расстояния между стропилами и типа используемого покрытия. Для легких покрытий — смолы, битумной плитки — минимальная толщина покрытия должна составлять 12 мм при осевом расстоянии между стропами до 400 мм и 15 мм при осевом расстоянии до 600 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их частей, скрытых за кромкой потолка, недостаточна для того, чтобы проложить между ними плиты, необходимые для обеспечения хорошей толщины изоляции.Затем поверх балок можно установить каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективным решением с точки зрения звукоизоляции является потолок, состоящий из двух контуров деревянных балок (как вариант — разнонаправленных), не соприкасающихся друг с другом. Каждый контур залит звукоизоляционным материалом.

Плиты толщиной до 12 мм необходимо крепить гвоздями или спиральными минами. 51 мм или мин. Кронштейны 45 мм или мин. Мин. 51 мм. Гвозди следует прибивать до 150 мм по краю пластины и до 300 мм в центре пластины.Для покрытия панелей необходимо использовать коррозионно-стойкие гвозди.

Примечание. Нитки выпущены Центром деревянного строительства. Ошибки многочисленны и могут возникнуть уже на этапе реализации конструкции кровли — каркаса, который необходимо рассчитать и выполнить в зависимости от типа покрытия и его веса. Чтобы конструкция крыши выдерживала более низкое давление, а также сохраняла крышу, предпочтительно выбирать плотное, маломощное и атмосферостойкое покрытие.

« видно », выбирая материалы, не соответствующие типу крыши или местности, где находится здание, чаще всего из-за незнания или неправильного монтажа теплоизоляции.

Толщина слоя теплоизоляции рассчитывается в зависимости от выбранного типа теплоизоляции и конструкции кровли. Если он был выбран или ошибочно, проблемы возникнут как летом, так и зимой. В случае чердаков будет использоваться как антиконденсационная, так и пароизоляция. Рекомендуется использовать изоляционные мембраны с двойной термозащитой, что также обеспечивает комфортный климат под крышей как летом и отражение внешнего тепла, так и зимой, когда система крепления говорит больше, чем когда-либо.

В зданиях из бревен и бруса имеет смысл опирать балки перекрытия с обоих концов на несущие стены: осадки таких стен примерно одинаковы, а значит перекосы не будут перекосами

Балки деревянные

Перекрытия по деревянным балкам обычно устраивают в деревянных и , но чаще их применяют в коттеджах с каменными стенами (из керамического кирпича, пенобетонных блоков и т. Д.). Такие потолки легкие, быстровозводимые и недорогие по сравнению с другими видами потолков.Однако они не лишены недостатков. Прежде всего, деревянные балки меняют размер при колебаниях температуры и влажности, что может привести к их деформации.

Наиболее эффективными являются мембраны с самоклеящимися краями, которые очень хорошо уплотняются, что позволяет экономить тепло и энергию. Таким образом, холодный воздух не пройдет теплоизоляционный слой. Не трясите материалы, используемые в теплоизоляции! После этого выбор качественного продукта позволит вам убедиться, что хорошая теплоизоляция может снизить расходы на отопление или кондиционирование воздуха до 80%.В доме с плохой изоляцией будет потеряна энергия, а его жители потеряют деньги.

Большая часть потерь тепла происходит на уровне крыши. Летом плохая изоляция означает дополнительные расходы на кондиционирование воздуха, а зимой, помимо затрат на отопление, также возникает конденсат, который может повредить салон.

Самая частая проблема, возникающая при эксплуатации деревянных полов — это их колебания, колебания под действием нагрузок, что приводит к сокращению срока службы дома в целом.Причины такой изменчивости могут быть разными. Во-первых, недостаточная жесткость балки, особенно в случае большого пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, вдоль длинной стены расположено небольшое количество балок. Даже при достаточном сечении этих балок амплитуда их колебаний за счет собственного веса (в сочетании с нагрузкой на них) может быть заметна. В-третьих, колебание может быть вызвано неправильным креплением балок к стенам, например, когда балка точечно упирается в бревенчатую стену, а не укладывается в паз, вырезанный в бревне.

Устройство перекрытия по деревянным балкам: технологические работы

Пока только экономия, которая может быть достигнута после завершения утепления кровли. Но значительной экономии можно добиться и в процессе строительства, если подобрать подходящие материалы. Например, для дома с крышей 200 кв.м. ок. 5 м.куб гравийной футеровки, а также 3 рулона антиконденсатной фольги.

Энергосберегающая противоконденсатная пленка, которая благодаря своей прочности может заменить рельсы и выдержать вес человека.Если вы выбрали материалы для облицовки и теплоизоляции, убедитесь, что они установлены правильно. Вы можете наслаждаться качеством выбранных продуктов только в том случае, если они правильно установлены. Вы можете добавить безопасности, когда продавцы материалов обеспечивают сборку и дают гарантию выполненной работы вместе с гарантией материала.

Кроме того, существует опасность поражения древесины грибком и . Чтобы свести к минимуму деформацию и вероятность загнивания балок, имеет смысл использовать только древесину, просушенную до 8-12%.Для дополнительной защиты от гниения их обрабатывают антисептиками (биозащитными составами). Однако срок их годности, как правило, не превышает 3-5 лет, поэтому специалисты не рекомендуют использовать сушеную древесину, полагаясь только на антисептик. Чтобы продлить срок службы деревянных конструкций, в доме следует поддерживать стабильный температурно-влажностный режим.

Не пытайтесь экономить на мастерстве, особенно если вы выбрали материалы отличного качества, последующие средства намного дороже.В данной статье представлены основные части строительного проекта — особенности сопротивления — конструкции одноквартирного жилья.

Варианты повышения несущей способности этажей

В здании стандартные проемы до 4,7 м и высотой 3,0 м как на первом, так и на первом уровне. Чердак выполнен из дерева и обшит легкой металлической отделкой. Расположение сооружения характеризуется умеренной сейсмичностью. Учитывая основные характеристики здания, заложенные в архитектурном проекте, был выбран монолитный железобетонный каркас.Кирпичная кладка из больших вертикальных пустотелых кирпичей играет неструктурированную роль разделения и закрытия.

В целях пожарной безопасности дымовые трубы следует отделять от деревянных полов специальными воздуховодами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

К недостаткам деревянных полов можно отнести также повышенную пожароопасность, в связи с чем, как правило, балки обрабатывают антипиренами (антипиренами), например Neomid 530-540, Senezh ognebio prof или Pirex Firebio Prof.

Использование деревянных балок в соответствии с ГОСТ и СНП

Предварительные измерения сопротивления конструкции проводились исходя из следующих соображений. Сечение балок было выбрано таким образом, чтобы балки соответствовали жесткости и прочности с умеренным усилением. Сечение столбов было выбрано таким образом, чтобы их можно было «скрыть» толщиной крышки и перегородок.

Толщина 15 см выбрана по согласованию с заказчиком и застройщиком.Последний предпочел более толстую доску для обеспечения надлежащего исполнения. Стоит отметить, что из-за небольших отверстий между упором и местом назначения для одного семейства толщина пластины может быть значительно уменьшена до 12 см, что приведет к значительному уменьшению конструкции кузова на каждом уровне.

Экономичный вариант перекрытия — это сквозные балки толщиной 50-80 мм и высотой 200-300 мм из неклееной древесины (обычно хвойных). Часто во избежание боковых деформаций широкие балки укрепляют деревянными подкосами.У опор такого типа есть ряд недостатков. Во-первых, приобрести продукцию приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (так как не проходят камерную сушку), что приводит к заметному изменению их геометрии в процессе эксплуатации здания.

Мы выбрали базовую систему фундамента под колонны, состоящую из простого бетонного блока и опоры, соединенных между собой в обоих основных направлениях конструкции балансировочными балками.У здания нет фундамента, поэтому вне этой системы в качестве альтернативы можно выбрать систему, состоящую из глубоких балок, расположенных вдоль главной оси здания. Так как доля 0, 00% здания составляет ок. 50 см над уровнем земли и с учетом минимальной глубины фундамента -0, 90 см по сравнению с уровнем земли, считалось, что выбранное решение является наиболее экономичным с точки зрения расхода бетона и стали.

Кроме того, они могут содержать скрытые дефекты, снижающие их несущую способность.Во-вторых, размер пролета, который может перекрыть неклееный брус максимального сечения, не превышает 6 м, что зачастую невелико. Кроме того, шаг таких опор будет относительно небольшим (например, в случае пролета длиной 4,5 м при использовании подножки размером 50 х 200 мм шаг между осями досок обычно составляет 500 мм. ), что тоже можно отнести к их минусам.

Расчеты проводились. Определение усилий в элементах конструкции.Принципы построения конструкций в фреймах с примером расчета можно найти на сайте портала в разделе «Обучение». Изолированные основания играют роль передачи осевой силы полюса на землю, а лучи служат для уравновешивания моментов в основании столбов. Не допускается пластификация балансировочной балки, поэтому на каждом узле их прочность на изгиб должна быть больше, чем у стойки. Уравновешивание момента можно упростить, если в колонне расположены две балки, параллельные предполагаемому направлению сейсмического воздействия.

Всех этих недостатков лишены более дорогие балки — в виде склеенных между собой ламельных досок (без дефектов) (балки из клееного бруса). Размеры поперечного сечения стандартных клееных опор составляют от 140 x 50 до 200 x 200 мм, но при необходимости их поперечное сечение может быть увеличено. Балки этого типа, размер которых не создает затруднений при транспортировке, могут перекрывать пролет до 12 м. Добавим, что клееные опоры намного прочнее, чем не клееные того же сечения.Некоторые фирмы изготавливают гнутоклееный брус: чаще всего они нужны для создания перекрытий над помещениями оригинальной формы, где опоры частично видны в интерьере.

Сечение и шаг размещения балок перекрытия — параметры взаимозависимые, их выбирают исходя из пролета, предполагаемой нагрузки на перекрытие, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом необходимого размера. Выбор сечения обусловлен еще и необходимостью сделать балки элементом интерьера.Обычно балки укладывают параллельно невысокой стене помещения. Но если в архитектурном проекте предусмотрены опоры, расположенные вдоль длинной стены (как правило, это балки, которые видны из комнаты), следует принять меры против их прогиба или вибрации: например, использовать специальные клееные балки, армированные металлической фурнитурой. , установить опорные стойки под балки или усилить перекладины перекрытия балок и т. д.

Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осаждению, а другим — на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену).В этом случае во избежание перекоса пола при эксплуатации здания применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и др.), На них закрепляем специальные винтовые домкраты, на которых укладываем опорную балку, а на ней концы балок перекрытия. По мере оседания деревянной стены регулируем домкраты, уменьшая высоту стойки и сохраняя ровность потолка.

Сечение и шаг столбов определяются по предварительному расчету.Немаловажен и эстетический фактор: если в интерьере оставить опорные столбы, имеет смысл сделать шаг их расположения побольше, если они скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, необходимо предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

В последнее время у деревянных перекрытий появились серьезные конкуренты — балки из LVL wood (аббревиатура от английского Laminated Veneer Lumber — клееный брус), балки на основе плит OSB, металло-деревянные балки и т. Д.

Для крепления балок к стенам из бруса или бревна применяются различные решения

Первый — это проникновение торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенках (иногда паз заполняется изоляционным материалом для предотвращения скрипа). Также практикуется соединение типа «ласточкин хвост». Если фиксация бруса предполагает обрезку его концов, то следует иметь в виду: по нему допустим пропил не более 1/4 высоты бруса.К сожалению, часто концы распиливают на полдерева, значительно уменьшая сечение бруса, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы постройки.

Другой способ соединения — с использованием специальных опор из оцинкованной стали (зажимы, кронштейны, уголки и т. Д.). Их плюс — технологичность и быстрота монтажа. Есть подставки с открытым и скрытым креплением. Последние используются, когда балки должны быть видны в интерьере (пример такого крепежа — пластина Т-образной формы с длинным уступом в пазу, сделанном на конце балки).Балка крепится к опоре саморезами по металлу, а сама опора крепится к стене саморезами по металлу или саморезами большого сечения.

Ряд специалистов критически относятся к использованию таких опор при креплении балок к ограждающим стенам. Ведь согласно вышеприведенным СНиПам металлические элементы, используемые в условиях, при которых может возникать конденсат, должны быть отделены от древесины слоем гидроизоляции. Между тем, если балка перекрытия соединяется с ограждающей стеной, металлические крепления опор могут находиться в зоне точки росы.По мнению специалистов, это приведет к появлению темных полос на поверхности древесины в районе таких креплений.

При использовании стальных опор для соединения балок перекрытия со стенами внутри помещения (где нет опасности образования конденсата) этой проблемы не возникает. В каменных (кирпич, пенобетон и др.) Ограждающих стенах для крепления деревянного бруса на этапе их возведения создается так называемое гнездо, в которое вставляется брус.

Глубина укладки опоры — не менее 150 мм.Конец бруса тщательно обрабатывают антисептическими составами и срезают под углом, чтобы его конец не пропитался влагой. Причем для отделения дерева от камня торец бруса оборачивают гидроизоляционным материалом (чаще всего двухслойным рубероидом или пергамином), оставляя торец открытым, чтобы не было препятствий для свободного отвода воды. пар из дерева. Брус обычно укладывают на деревянный рулон антисептика, закрепляют в гнезде поверх гидроизоляционного слоя, механически фиксируя к нему.

Для крепления деревянного бруса в каменной стене на этапе строительства создается специальное гнездо.

Согласно требованиям вышеперечисленных СНиП, не допускается глухая заделка деревянных конструкций в каменные стены. , значит, гнездо необходимо проветривать. Кроме того, чтобы предотвратить появление в стене мостиков холода, ее следует заполнить теплоизоляционным материалом (например, паклей), не создавая никаких препятствий для движения воздуха.

«Пирог» внахлест

Конструкция фермы бывает разной. Чаще всего пространство между балками заполняется утеплителем в виде плит из базальтового волокна, выполняющих тепло- и звукоизоляционную функцию. Толщина слоя утеплителя рассчитывается исходя из поставленных перед ним задач. Так, для межэтажного перекрытия, где важна только шумоизоляция, слой утеплителя составляет от 50 до 150 мм. Более толстый слой более эффективно изолирует комнату от шума из соседней комнаты.Слой толщиной, например, 100 мм формируется, как правило, из плит толщиной 50 мм, уложенных в два слоя со швами внахлест.

Обычно между балками кладут тепло- и звукоизоляционный материал, защищающий от влаги пароизоляционной пленкой снизу, а гидроизоляционной пленкой сверху.

Для обеспечения долговечности изоляции ее необходимо защищать от влаги. Для этого его снизу закрывают пароизоляцией (обычно пленочного типа), отсекающей водяной пар, который стремится подниматься вверх из нижних помещений здания.Кроме того, пароизоляция предотвращает попадание запахов в помещение. Пароизоляция укладывается либо на нижнюю поверхность балок, либо так, чтобы огибать балки. Укладывается без разрывов, с нахлестом швов валков и склейкой стыков специальными лентами (при этом ряд специалистов рекомендуют разрезать в месте изгиба, чтобы пар беспрепятственно выходил из балки).

Сверху утеплитель обычно покрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при установке те же правила, что и с пароизоляцией.К нижней поверхности балок крепится либо переплет потолка нижнего этажа (например, вагонка), либо та или иная конструкция для потолочного покрытия. На верхнюю поверхность балок монтируется обрешетка (или бревна), по которой устраивают черновой, а затем чистовой пол или сразу чистовой пол (например, массивная доска).

Деревянные балки перекрытия — это несущая конструкция, отвечающая за прочность перекрытия и перекрытия между этажами.Монтаж деревянных балок выполняется между этажами, они должны опираться на несущие стеновые конструкции.

Перекрытие — важный конструктивный элемент любого частного или загородного дома. Они разделяют пространство постройки по высоте. По конструкции перекрытия бывают безбалочные или балочные.

Перед тем, как сделать деревянный пол, необходимо произвести полный расчет нагрузки на него, приобрести необходимый материал и инструменты.

Балочные потолки наиболее долговечны, просты в установке, экологически чисты, что является важным аспектом для здоровья человека.Балочная компоновка соединяет конструкцию по горизонтали и равномерно распределяет нагрузку на несущие стены.

Особенности и преимущества

Кладка решит многие вопросы для дома:

Внимание, перед тем как делать деревянный пол, необходимо учесть, что используется только шумоизоляция, а в ванную и подвал добавляется теплоизоляция с гидроизоляционным слоем.

При установке деревянных балок следует учитывать собственную весовую категорию и дополнительную весовую категорию (люди, техника, мебель).Вес нетто деревянных балок на квадратный метр достигает 250 кг, а дополнительных нагрузок около 200 кг. Учитывая вес и все характеристики, величину нагрузок и пролет, можно рассчитать точное расстояние между ними. В особых случаях не превышает 1 м.

При выборе материала следует учитывать некоторые параметры балок:

Схема деревянных полов

1. Толщина материала — 5 см.
2. Высота — 15 см.
3. Установленная конструкция должна быть с шагом 0.5 м, а при установке используется минеральная вата или другой утеплитель.

При укладке следует помнить, что все полы укладываются на каркасно-панельную конструкцию, для более надежной жесткости конструкции. Основа потолочных перекрытий — балки, размеры подбираются в соответствии с конструкцией силового каркаса конструкции.

Особенности использования

Для изготовления внахлест нужны доски толщиной не менее 60 мм. Можно использовать доски в паре с гвоздями толщиной 50 мм, но в частых случаях они используются для строительства коробки.Весь принцип перекрытия сводится к заливке на опорные балки перекрытия из досок.

При возведении каменной стены оставляют специальное гнездо, чтобы потом закрепить в нем деревянный брус.

Для небольших дачных построек в особых случаях выполняется установка подшивки с учетом того, что важность теплоизоляции актуальна на время продолжительности сезонного периода эксплуатации. Для обшивки нужны рифленые доски для набивки с двух сторон; Сначала на нижнюю часть обшивки устанавливается звукопоглощающий материал.

Изоляционный слой засыпки должен быть достаточно легким. Лучше всего использовать опилки и лузгу, чтобы в дальнейшем доски не отходили от кожицы. Так выглядит нижний этаж. Последний этаж будет перекрытием мансарды. Если впоследствии потолок будет использован под штукатурку, рекомендуется использовать доски без шпунтов и обязательно подшивать битумную черепицу — тогда сцепление с материалом будет намного лучше.

В домах для постоянного проживания используются деревянные балки с перекладиной, это обеспечит повышенную тепло- и шумоизоляцию.Монтаж прогона осуществляется из сбитых досок (досок) и собирается на несущие балки. Такой вид переворачивания полностью выдержит вес утеплителя, кроме того, он станет отличным тепловым мостом между утеплителем и балкой.

Монтажные работы

Подготовительные работы и монтаж начинаются с подготовки деревянных балок, необходимо выбирать материал с влажностью до 20%. Перед началом всех работ необходимо очистить материал от коры и обработать антисептическим составом и специальной противопожарной смесью.Вы можете купить готовый материал, прошедший всю техническую обработку.

При установке, помимо материала, должны быть в наличии следующие инструменты.

На фото пример крепления балок на стены и стыковки стальными уголками и накладками, которые фиксируются саморезами.

1. Молоток.
2. Отвертка.
3. Ключи.
4. Анкерные болты.
5. Скобы.
6. Трап или лестница.
7. Топор.
8. Уголки.
9. Винты.
10. Гвозди.
11. Ножовка по дереву.
12. Крепкая веревка.
13. Уровень жидкости и строительный шнур.
14. Рулетка.

После приобретения необходимых инструментов и материала выполняется монтаж несущей конструкции, настила и подшивки. Из материала для монтажных работ специалисты рекомендуют приобретать клееный брус длиной 12 м, что является наиболее надежным вариантом для таких целей. Такой материал изготавливается на заказ, поэтому нет необходимости подгонять сырье на стройплощадке.

Выбор сечения и шага размещения балок зависит от пролета и предполагаемой нагрузки на перекрытие.

• начинается с укладки от краев к центру несущих стержней, при этом необходимо следить за соблюдением точного расстояния между стержнями и ровностью укладки. Контроль осуществляется строительным уровнем, особенно горизонтальностью балок. Если при укладке обнаруживаются неровности, то для их выравнивания под их торцы подставляют предварительно просмоленные и покрытые гидроизоляционной мастикой плиты;
• в наружных стенах конструкции, для устройства балок, оставляются специальные гнезда глубиной 20 см, куда укладывается материал.Опорная часть должна быть не более 180 мм. Но следует рассчитывать так, чтобы в нише оставался зазор около 3 см;
• при установке в плоскости стены каждая третья крепится анкерными болтами. Концы балок перед укладкой оборачивают несколькими слоями рубероида и покрывают слоем защитной мастики во избежание гниения. Ниша заполняется дополнительным утеплителем; в качестве утеплителя можно использовать пенопласт или минеральную вату.

Пространство между двумя слоями тепло- и звукоизоляционных материалов и настил.Первый слой — деревянные щиты. Этот щит шириной 15 см и толщиной 5 см, пустотелые панели станет отличным вариантом. Для низа пола отлично подойдут подшитые доски из гипсокартона или ДСП.

Между балками укладывается тепло- и звукоизоляционный материал. Снизу монтируется пароизоляционная пленка для защиты от влаги, а сверху монтируется водонепроницаемая мембрана.

После изготовления промежуточного (настила) слоя устанавливаются плиты теплоизоляционного слоя, это может быть:

• минеральная вата;
• пенополистирол;
• пенополистирол экструдированный;
• перлит;
• керамзитобетон.

Теплоизоляционные плиты рекомендуется укладывать плотно друг к другу. Для мансарды вполне подойдет глиняный песчаный пол от 2 до 3 см для теплоизоляции. После завершения заливки армирующая сетка разматывается, после чего слой заливается цементной стяжкой, являющейся черновой основой напольного покрытия. Для мансарды по балкам забивают бревна, на которые устанавливают пазогребневые доски. Между лагами и балками рекомендуется укладывать просмоленные куски картона или ДВП.На следующем этапе можно рассмотреть требования к балкам перекрытия.

Способы усиления внахлест

Перекрытие не должно прогибаться под действием нагрузок.

Деревянные полы в доме должны соответствовать определенным требованиям надежности и качества. Установка должна иметь такую ​​несущую способность, чтобы выдерживать вес всех действующих на нее нагрузок. При расчете несущего пола необходимо учитывать вес самого материала плюс дополнительный вес мебели людей и необходимой техники.

Важную роль играет жесткость деревянных балок, которые должны быть рассчитаны на дополнительные нагрузки, чтобы избежать деформации и прогиба. Также стоит обратить внимание на звукоизоляцию, кроме того, теплоизоляцию рекомендуется усилить. Это делается тогда, когда наверху нет комнаты или находится неотапливаемый чердак. Кроме того, полы должны иметь высокий уровень огнестойкости.

Для обеспечения вышеперечисленных требований рекомендуется усиление способности деревянных полов.Если балки с большим пролетом, то материал следует монтировать перпендикулярно друг другу, несмотря на то, что это увеличит объем работ. Кроме того, потребуется больше материала и необходимо будет сделать надрезы на пересечении и затянуть их проволокой или зажимом. Помимо бортиков можно добавить вагонку из досок, увеличив тем самым сечение.

Балочные конструкции

Используя материалы из клееной древесины, можно перекрыть пролет длиной до 12 м.

Этот вид материала чаще всего используется в индивидуальном строительстве. Поэтому, если установка потолков производится самостоятельно, рекомендуется использовать балки из дерева, что значительно упростит монтажные работы.

Основой несущей конструкции являются балки, которые опираются на несущие стены. Рассчитав пролет, расстояние между элементами и нагрузку на потолок, можно смело определять точное сечение балок. При покупке материала нужно обращать внимание на качество древесины (обязательная сушка 4 месяца).Если при покупке обнаружены дефекты и трещины, их ни в коем случае нельзя использовать.

Если материал не обрабатывается специальными средствами, допускать его установку категорически запрещено. При укладке нужно обращать внимание на малейшую точность при строгом соблюдении горизонтальности. При установке следует учитывать правила пожарной безопасности, расстояние между балками и дымоходом должно быть не менее 50 см. Когда черновой потолок устанавливается на балки, то следует использовать черепные бруски.Их монтируют по боковым граням, затем прибивают прогон, служащий черновым перекрытием.

Устройство потолочного перекрытия

Правильно оборудованное потолочное перекрытие — это не только гарантия безопасной эксплуатации дома, но и гарантия комфортного пребывания в нем. Перекрытие потолка одноэтажного дома является границей, отделяющей внутреннее пространство от мансардного помещения. От правильно выполненной тепло- и звукоизоляции перекрытия зависят теплопотери и проникновение внешнего шума в дом.К перекрытиям потолка предъявляются следующие требования:

• Несущая способность перекрытия должна соответствовать эксплуатационным нагрузкам, которые учитывают его общую массу, включая основные элементы конструкции и изоляционные материалы.
• Верхний предел нагрузок не должен влиять на жесткость перекрытия, жесткость должна полностью исключать прогиб и деформацию перекрытия.
• Тепло- и звукоизоляция должна быть выполнена с учетом показателей самых низких температур и шумовых нагрузок с улицы и с кровли.При этом должна быть выполнена звукоизоляция мансарды.
• Перекрытие должно быть огнестойким, а в случае прокладки дымохода необходимо учитывать ряд дополнительных требований.

Укладка деревянных балок

Балочный потолок — самый популярный вид перекрытий на данный момент, это связано с тем, что материал относительно не дорожный и работы не слишком трудоемки. Само по себе дерево имеет отличные теплотехнические и акустические свойства, поэтому возможность проводимости им шума и холода полностью исключена.При устройстве балочного перекрытия не требуется специальной техники и оборудования. Двое взрослых силачей при опыте строительства могут выполнить перекрытие из деревянных балок.

Выбор балок является ключевым моментом при устройстве перекрытия потолка, поэтому подходить к нему нужно крайне ответственно. От того, насколько правильно вы выберете материалы, зависит длительность эксплуатации будущего дома. Нагрузка на перекрытие перекрытия принята конструкцией равной массе, которая в зависимости от наполнителя может составлять от 250 до 300 кг на квадратный метр + временная нагрузка равная 100 кг на квадратный метр площади.Получается общий размер 350 или 400 кг / кв.м. Как правило, вместе с наполнителем рассчитывают нагрузку в 350 кг / кв.м площади. При длине пролета 4,5 метра сечение балки должно быть не менее 10 х 22 см. В качестве балок перекрытия могут быть выбраны балки влажностью не более 20%. Это означает, что брус, приготовленный из свежего хвойного дерева, должен был пролежать в сухом месте не менее 1 года. Идеальным вариантом признаны деревянные балки 3-летней давности изготовления, они не должны быть узловатыми, перекрестно-волокнистыми и с запутанной поперечной текстурой.Балки из хвойных пород деревьев обязательно должны быть антисептическими и иметь противопожарную пропитку. Лиственные породы деревьев не применяются для изготовления балок перекрытий.

Деревянные балки можно применять с максимальной длиной пролета 6 метров, оптимальный вариант принял длину 4,5 метра. Современные деревянные дома, как правило, имеют длину одной из сторон 9 метров. Посередине такого дома возводится еще одна несущая стена, перекрытие при этом выполняется сплошным, с опорой балок на две смежные несущие стены.Балка каждая и по отношению к другим должна располагаться в строго горизонтальной плоскости, все балки должны располагаться на одном уровне. Для этого их выравнивают методом прокладки под торцы по остаткам просмоленных досок, обрезать брус нельзя.

Балки обычно укладываются на короткую сторону сруба с шагом 50 — 100 см, оптимальным расстоянием считается 60 см. Балки, по возможности располагайте параллельно друг другу, длинная сторона секции балки должна располагаться вертикально.Концы балок опирают в предусмотренные заранее пазы, оборачивают их двумя слоями рубероида или рубероида (кроме торцов) или обжигают. Нейтрализовать звуковые колебания, которые впоследствии могут передаваться на потолок, можно путем укладки концов балок на звукоизоляционную прокладку из войлока, пропитанного антисептиком или толстой резины. Концы балок должны быть подведены к прорезям на глубину 15 см. Каждую вторую балку крепят к железным скобам несущей стены, тем самым обеспечивается жесткость конструкции не только перекрытия, но и здания в целом.Для обустройства проема для дымохода установите дополнительную перекладину, которая служит опорой для балок.

Обустройству проема для дымохода нужно уделить особое внимание, тем самым обеспечив пожарную безопасность жилища. Деревянные элементы должны располагаться от трубы дымохода на расстоянии 35 см. Дымовые трубы в местах прохождения перекрытий имеют прорезь, т.е. их стенки в этих частях толще на 1 кирпич. Если условия не позволяют оставить зазор в 35 см, то допустимо его уменьшить до 30 см, но при этом необходимо дополнительно изолировать трубу от асбестовой балки картоном толщиной 3 мм или войлоком, пропитанным глиняным раствором.
Деревянная ригельная конструкция представляет собой опору на поперечную неподвижную балку, балки перекрытий с помощью вырезок или металлических хомутов. На 1 балке может быть расположена только 1 перекладина, а на 1 перекладине может быть закреплена только 1 балка.

При расчете шага балок необходимо сразу учитывать расположение дымохода и в соответствии с ним уложить балки и расположить ригель.

Устройство щита — потолок

В одноэтажном доме, где планируется использовать чердак непосредственно, устройство виброизолирующего слоя и отдельную установку не предусматривают.Выполняйте подпиливание сразу из шпунтовых досок, которые служат одновременно основанием для изоляции и основанием для потолка. Доски для потолка должны быть одинакового размера и одного сорта, при их монтаже необходимо укладывать первый паз доски в стену. Карнизные потолочные доски из хвойных пород деревьев должны иметь толщину 25 мм, они подшиты гвоздями 70 мм со шляпками к балкам. Каждую доску нужно прибить к каждой балке молотком с помощью двух гвоздей, при этом направление выбрано наискось, порядка 450.Расстояние от края доски до шляпки гвоздя выбираем примерно 1 см.

Тепло- и звукоизоляция

Перед тем, как укладывать заполнитель между балками, в обязательном порядке проводят пароизоляцию перекрытия. В качестве материала можно применять полимерные мембраны, фольгированный утеплитель или пароизоляционную пленку. Пароизоляция прокладывается между балками на всю длину и ширину пролета, при этом материал должен перекрывать балку на всей ее высоте. Закрепите материал строительным степлером или тонкими деревянными рейками, которые закрепляют сверху вертикального края балки.

В качестве изоляционных материалов применяется керамзит, минеральная вата, эковата, стекловата или пенопласт. Каждый из этих материалов подходит для утепления и звукоизоляции. Выбор может быть обусловлен личными предпочтениями: одни материалы самые дешевые, другие удобны при укладке. Все эти материалы в той или иной степени обладают влагопроницаемостью и могут потерять свои свойства из-за переувлажнения. Поэтому сверху любой из материалов нужно изолировать и пароизоляционным материалом.

Поверх заготовки укладывают доску из черновых досок, на которую укладывают еще один слой из плотного дерева вмещающих плит.
Подогреватель проема между трубой и деревянным настилом выполняется следующим образом: на 1 часть деревянных опилок возьмите 4 части глины, 1/3 части цемента и все это замесите 2 или чуть-чуть большей частью воды. С помощью формы сделайте элементы утеплителя из брусьев и просушите его под навесом до влажности 20%. Затем эти заготовки укладываются вокруг дымохода и фиксируются с помощью раствора идентичного состава.

Устройство потолка

Изнутри помещения потолок может быть из гипсокартона или плит ДВП, а также может быть оштукатурен. Слой штукатурки наносится на битумную черепицу из тонких реек, которые налипают на всю поверхность потолка. Сегодня рынок предлагает множество вариантов потолочных покрытий, поэтому штукатурка уже не так актуальна, как раньше.

Расчет бруса на прогиб. Двусторонний деревянный брус для перекрытия и изготовления двусторонних своими руками.Изготовление балок в домашних условиях

Для устройства перекрытий при строительстве дома потребуются балки. В частном строительстве чаще всего используются деревянные варианты. Для подбора конкретных размеров требуется произвести расчет деревянных балок перекрытия.

Перекрытие деревянными балками. Фото

Какой длины балки нужны?

Необходимая длина перекрытия деревянного бруса определяется по нескольким точкам.Балки должны перекрывать пролет и иметь некоторый запас, чтобы их можно было закрыть в стенах. Если стены из кирпича или бетонных блоков, то углубление балок выполняется на 10-15 см. Нижний бордюр для досок, верхний для бруса. В стенах дерева делают углубление на семь сантиметров.

Шаг 4: Установка и установка деревянных наружных опор

Размеры балок указаны в соответствии с их нагрузками и опорой. Балки должен рекомендовать профессионал, потому что необходимо, чтобы сборка соответствовала действующим нормам по размеру пола.Расстояние в центре, которое вам нужно. Убедитесь, что опора балки достижима. Если нет, укажите основную систему отсчета. Определите толщину плит и балок, чтобы лучше оценить уровень посадки металлических башмаков.

Шаг 5: Установка балок и создание бункера: Деревянный каркас

Пример: Толщина панели толщиной 22 мм на 222 мм ниже уровня готового пола. Как только установка будет завершена, прикрепите балку к ее опоре, используя козырьки соответствующей длины.Обновляйте операцию столько, сколько хотите, пока не получите полностью поддерживающий уровень. ВНИМАНИЕ: В случае изготовления бункера необходимо обеспечить его усиление за счет реализации деревянного триммера. Хоппер позволяет установить люк, подъезд или подъезд.

В некоторых вариантах балки крепятся к уголкам, хомутам и другим приспособлениям. В этом случае длина деревянных балок перекрытия равна расстоянию от одной стены до другой. Иногда балки выходят на 30-50 см и участвуют в создании конька крыши.

Оптимальные балки из дерева для расстояний перекрытия от двух с половиной метров до четырех. Максимальная длина, которую можно покрыть таким элементом, составляет 6 м. Далее, прочности недостаточно. Для более длинных пролетов используйте варианты из клееного бруса или поставьте дополнительные опоры, например, колонны.

Шаг 6: Установите деревянную плитку

Будьте осторожны, чтобы не обрезать балки для установки второстепенных балок. Также предусмотрены дополнительные ставни для поддержки балок на основных лучах. Плиты пола специально предназначены для соединения со всех четырех сторон.Не стесняйтесь перекрывать их, чтобы избежать слабых мест.

Шаг 7: Звукоизоляция и изоляция дерева деревянного пола

Плитка для пола может быть разных пород дерева.

Звукоизоляционный корпус

Для обеспечения звукоизоляции от воздействия ударных воздействий на пол перед укладкой плитки внахлест на балки можно добавить изоляцию из древесного волокна толщиной 10 мм. Это предотвратит передачу шума и вибрации на весь пол.

Как определить нагрузку?

На деревянные потолочные балки нагрузка постоянно действует от нескольких компонентов.Первый член — это собственный вес всех частей, составляющих перекрытие. Второй член — это эксплуатационная нагрузка. Это временно или постоянно. Точный расчет довольно сложен, но вполне возможно применить упрощенный вариант формулы.

Если нагрузка рассчитана на перекрытие чердака, в котором ничего не будут складировать, то постоянная нагрузка принимается на уровне 50 кг / м2.

Эксплуатационная нагрузка в этом варианте составит: 70 * 1,3 = 90 кг / м2. 70 — Нормативное значение для этого чердака, 1.3 — коэффициент запаса.

Общая расчетная нагрузка складывается из двух названных, то есть 50 + 90 = 130 кг / м2. Округлим и получим 150 кг / м2.

Эти расчеты предполагают, что будет использоваться световая изоляция. Если материалы с большим весом или чердак будут активно использоваться для разных целей, нормативная нагрузка, действующая на перекрытие, возрастает до 150 кг / м2. В данном случае 150 * 1,3 + 50 = 245 кг / м2. Это значение можно округлить до 250 кг / м2.

При создании мансарды учитывается вес напольного покрытия и основа пола, мебели, людей.В итоге получается нагрузка от 350 до 400 кг / м2.

Балки перекрытия: разрез и ступень

Когда длина балки известна и выполнены расчеты общей нагрузки, вы можете определить желаемое сечение этой детали и шаг установки, который следует использовать.

При расчете деревянных балок учитывается перекрытие, чтобы оптимальным вариантом сечения было прямоугольное сечение. Соотношение высоты и ширины должно быть равно 1.4: 1.

Ширина балок варьируется от 4 см до 20, а высота от 10 см до 30. Высоту стараемся подбирать так, чтобы было удобно укладывать утеплитель.

На сечение деревянных балок перекрытия влияет такой показатель, как шаг, с которым они подходят. Обычно шаг деревянного бруса перекрытия находится в пределах от 60 см до 1 м. Но он может варьироваться в меньшую сторону до 30 см и в большую до 1,2 м. Иногда шаг подбирают по ширине плиты теплоизоляционного материала.В каркасных постройках его привязывают к ступеням стоек каркаса для обеспечения максимальной жесткости.

Онлайн-калькуляторы, которые широко представлены в Интернете, подходят для проверки и расчетов.

Экономичное исполнение с перекрытием

Экономичным называется перекрытие, состоящее из деревянных щитов . Эти детали имеют обшивку с одной или двух сторон. Они соединяются с помощью S. karcas , что помогает им хорошо выдерживать все вертикальные нагрузки.Щиты являются носителями только тогда, когда они надежно подключены к каркасам. Доски обращены кромками к щитам и соединяются с этими поверхностями. Поскольку ребра из досок и обшивка жестко соединены в единую конструкцию, они имеют несущую способность не меньше, чем у деревянных балок перекрытия.

Отличным материалом для отделки являются строительная фанера и плиты ДСП . Применяются и обычные доски Но они не создают перекрытия с высокими несущими характеристиками.При их использовании имеется значительное количество швов, имеющих одно направление.

Не может быть дополнительных несущих элементов и гипсокартонных плит, а также столярных и цементобезопасных печей. Рациональность их использования невелика и потому, что они стоят дороже ДСП и фанеры.

Перекрытия звукоизоляции

Обычно это изоляция перекрытий по деревянным балкам, но межэтажные перекрытия не требуют высокой теплоизоляции. Уровень звукоизоляции Это более важный показатель в данном случае.Высокая прочность перекрытий не всегда сочетается с необходимыми показателями шумозащиты. Часто перекрытие бруса в деревянном доме имеет дополнительный изолятор для избавления от проникающих звуков. Особенно сложно это проектировщикам панельных домов. Им нужно совместить два направления. Необходимо создать конструкцию, которая будет отличаться высокой прочностью и выдерживать значительные нагрузки. В этом случае это должны быть «мягкие» элементы, поглощающие звуковые волны. Они создают лучшую звукоизоляцию.

Балки, заполненные шлаком или хламзитом, не соответствуют современным стандартам. Они не подходят ни по уровню гидроизоляции, ни по технологическим особенностям создания.

Современные нормы Содержат требования по снижению количества шума барабана, который можно пропустить. При этом следует увеличить шумовое излучение даже до повреждения несущей способности конструкции. В результате были созданы новые опции, объединяющие индикаторы.

Стал использоваться кронштейны пружин . Они отключают нижнюю обшивку и балки, благодаря чему ударные шумы передаются меньше и быстрее.

Улучшить звукоизоляцию

помогут и специальные утялес и внутри конструкции. Для этого используется песок и другие материалы, уменьшающие звукоизоляцию.

Поскольку песок Материал сыпучий, то с этим связан его главный недостаток. При свободном погружении в пространство нахлеста он может просыпаться через щели между пластинами.Чтобы этого не произошло, пространство накрывают пленкой или используют специальные маты, состоящие из двух слоев пленки и песка между ними.

Вместо песка можно использовать плиты на цементной основе
. Их главный недостаток — большой вес. В результате необходимо увеличивать прочность балок, что делает конструкцию менее экономичной.

Невозможно обеспечить высокую звукоизоляцию при открытом перекрытии открытым. Если балки не обрезать снизу, но внутри не уложены изоляционные материалы, уровень шумопроницаемости будет достаточно высоким.

Защита балок от влаги и других внешних воздействий

Специальной защиты от влаги и климатических воздействий балки перекрытия в деревянном доме не требуются. Все конструкции чердака, перекрытия мансарды из деревянных балок, деревянные элементы наружной стены Надежно защищены, если кровля выполнена правильно и не продолжается.

Защищать древесину от перекрытий специальными средствами необходимо только в том случае, если перекрытие находится выше , влажная зона .Это может быть санузел, сауна, прачечная и любое другое помещение с повышенной влажностью. Вентиляция для перекрытий не требуется.

Для защиты любых конструкций достаточно стандартной обработки. Открытые балки или другие виды невентилируемых перекрытий можно обработать лакокрасочными материалами. Специальные химикаты для обработки не нужны.

Защита деревянных полов от огня

Строительные материалы должны соответствовать нормам противопожарной защиты . Все материалы делятся на две группы: горючие и негорючие.Конструкции полубастовые, огнестойкие. Первые лишь задерживают распространение огня, снижают скорость возгорания. Вторые не горят, поэтому не дают распространиться огню.

В жилищном строительстве эти правила необходимо соблюдать в максимально возможной степени. Для обеспечения максимальной безопасности . В частности, перекрытия, которые расположены в семи метрах над Землей, должны противостоять огню не менее получаса.

Так как для перекрытий часто используется древесина, рекомендуется использовать цельную древесину .Если другие применяют древесные материалы, то они должны иметь определенный уровень плотности. Часто дерево обрабатывают специальными веществами, придающими горючему материалу огнестойкость.

При проектировании с открытыми балками Следует учитывать влияние огня с нескольких сторон.

Для определения устойчивости конструкции к возгоранию используются специальные значения. Например, для древесины хвойных пород скорость выгорания получается 0,8 мм в секунду.

Выдерживая конструкции с открытыми балками, учитывать необходимый уровень огнестойкости.Когда в параметрах утеплителя выставлена ​​высота, увеличьте ширину балок, чтобы увеличить время задержки возгорания.

Вопросы К. пожарной безопасности, как и к шуму, все еще существуют. Ими продолжат решать все заинтересованные стороны в ближайшее время.

Луч балки: способы улучшения

Для увеличения характеристик несущего луча используется несколько методов. Сначала прикрепите колодки от платы Увеличение секции.

Во-вторых, можно закрепить на балке П-образный профиль Металл.Это также увеличивает его жесткость и прочность.

В-третьих, уменьшен Step Между балками, т.е. они укладываются гораздо чаще, чем требуется. Это дает определенный запас прочности и дает свободу действий без заботы о надежности конструкции.

Периодически необходимо проверять состояние перекрытий. Поврежденные балки заменяют или ремонтируют с использованием футеровок. Уничтожьте их вредителей. Влага вместе с гниением.

Петельные балки внахлест

Современные балки для еды Деревянные полы изготавливаются из нескольких материалов.Для их изготовления используется брус, плиты OSB. и хвойное дерево. Эти балки обладают множеством положительных характеристик. Они экологически чистые, так как изготавливаются исключительно из материалов, не выделяющих вредных веществ. Служат инородные балки долго, а благодаря особой форме и надежно. Отличаются уникальным сочетанием небольшого веса и высокой прочности. Эти балки не изменяют своих геометрических параметров и не деформируются. Их легко наносить, так как все поверхности тщательно выверены, а все элементы имеют одинаковые параметры.

Балки пищевые Перекрытие деревянное. Фото

Цены на зарубежные балки во многом зависят от двух характеристик. Первая — площадь поперечного сечения Конкретно высота балки. Второй — материалов, из которых изготовлены полки.

Сегодня все чаще при возведении домов стал применяться каркасный тип строительства. Он подразумевает сборку уже готовых деталей конструкции, изготовление которых осуществляется на заводе.Но сегодня такие изделия можно производить даже в домашних условиях. Их установка очень проста и не требует много времени, зато получившееся основание для пола получается прочным и эстетичным.

Для инородного бруса наличие двух элементов, которые расположены в виде двух диаметрально противоположных букв Т. Если вы решили изготовить такую ​​конструкцию в домашних условиях, необходимо использовать для этих целей клееный брус.

На видео — расчет деревянных плавающих балок перекрытия:

Как использовать сухую обрезную доску дуба Для бруса можно из этой

Теперь можно переходить к расчетам нагрузки на перекрытие.Представленная конструкция влияет на нагрузку собственной массой, эксплуатационную нагрузку, которая входит в массу мебели, пола, вспомогательных элементов.

Рассмотрим расчетную деятельность на этом примере: чердачное помещение утеплено легким материалом, есть легкий вход, выдерживает нагрузку собственной массой 50 кг / м2. Для определения эксплуатационной нагрузки необходимо использовать нормативные документы. Если перекрытие мансарды выполнено из деревянных основных материалов и легкого утеплителя, то нагрузка по СНиП2.01.07-85 будет соответствовать: 70 * 1,3 = 90 кг / м². 70 кг / м². В итоге получилось получить нагрузку с учетом норм. Формула имеет коэффициент резерва, равный 1,3.

Для расчета общей нагрузки необходимо сложить такие числа: 50 + 90 = 140 кг / м². Чтобы убедиться в достоверности полученного значения, его стоит округлить в большую сторону. В этом случае общая нагрузка составит 150 кг / м2.

Сколько стоит разделочная доска 50х150х6000 для использования в виде балок, можете узнать из этого

В том случае, если помещение будет интенсивно использоваться, необходимо увеличить нормативное значение нагрузки.Для этих целей расчет такой: 50 + 150 * 1,3 = 245 кг / м². После округления уходит 250 кг / м2. Если при изготовлении балок использовались более тяжелые материалы, то это тоже следует учитывать при расчетах.

Если на чердаке будет устроена мансарда, то следует учитывать вес пола и мебели. В этом случае общая нагрузка может достигать 400 кг / м2.

Как пользоваться разделочной доской размером 40х150х6000 и какова ее цена можно узнать

Цены

Приобрести такой товар можно в любом строительном магазине.Цена у него не такая уж и высокая, она составит 200-250 рублей за единицу.

Сращивание балок настила над опорной стойкой | Decks.com

Для большей прочности всегда лучше использовать неразрезную балку без швов. Имеются габаритные пиломатериалы длиной до 20 футов, которые подходят для большинства применений. Однако, если ваш пролет превышает 20 футов (как на изображении ниже), вам, вероятно, придется соединить несколько досок, чтобы сформировать балку. Для этого вы должны перекрыть отдельные части балки так, чтобы они располагались в шахматном порядке, если это возможно.Лучше всего иметь одну сплошную доску над стойкой, позволяющую одному стыку падать на столб. Перекрывающиеся швы объединяют прочность и предотвращают растрескивание швов по всей длине балки. Всегда разделяйте балку на столб.

Спланируйте заранее и разложите балку на земле над опорами перед установкой. Например, вы можете использовать 2-2x10x10 и 2-2x10x20, чтобы сформировать 30-футовую балку с одним швом, установленным над двумя промежуточными стойками. Вы также можете использовать аппаратные приложения, такие как ленточные стяжки или пластины для крепления гвоздей, чтобы еще больше защитить соединение.Поскольку эти разъемы не особенно привлекательны, вы, вероятно, захотите спрятать их за лицевой панелью или на внутренней стороне балки.

В этом случае нам пришлось соединить 2 секции балки на центральной стойке со швом.

Прикрутите первую часть балки к стойке с надрезом.

При прикреплении первой половины балки к винту опорной стойки 6×6 с надрезом через центр 2×10. Это будет удерживать 2×10 на месте, пока вы не установите вторую часть балки 2×10.

Просверлите 2 сквозных отверстия на краях каждой секции балки через балку и надрез в стойке 6×6. Совместите отверстия на расстоянии 2 дюйма от верха, низа и края балки.

Выньте трещотку из гнезда.

Используйте ключ-трещотку, чтобы затянуть упорные болты 1/2 «x 6» с одной стороны каждой секции балки через балку и стойку с надрезом. Используйте шайбы, чтобы защитить балку от чрезмерного затягивания. Вы также можете использовать зажимные болты длиной 8 дюймов.

Это законченный вид стыка балок над опорной стойкой.Обратите внимание на то, что обе секции балки выровнены.

Перекрытие по деревянным балкам | Кровельные материалы 2021

Промежуточный этаж выполняет несколько функций:

• Отделяет этажи друг от друга, служа потолком в комнате нижнего этажа и полом на верхнем этаже;
• Служит горизонтальным звеном для стен дома;

Перекрытие возможно:

• из монолитного железобетона;
• из сборных железобетонных изделий, таких как пустотные железобетонные плиты;
• из железобетонных балок с рулоном легких бетонных плит;
• из металлических балок с рулоном легкобетонных плит;
• из деревянных балок.

Выбирая пол по деревянным балкам, нужно осознавать его достоинства и недостатки.

Преимущества включают:

• Легкость монтажа — балки можно подвести и поднять к полу без использования строительного крана, для этого потребуется всего два человека;
• Доступность материала — обычно используются деревянные балки из древесины хвойных пород, которая встречается повсеместно в средней полосе;
• Небольшой вес деревянного пола — это снижает общий вес дома;
• Можно разместить звукоизоляцию в полу между балками — это снизит передачу ударного шума из помещений над полом;
• Высокая огнестойкость — деревянная балка горит до окончательного разрушения очень долго, около часа;
• Быстрый монтаж — балки можно уложить в течение одного дня;
• Низкая стоимость — деревянные полы дешевле любых других по стоимости.

Но есть и недостатки у деревянного пола:

• Ограниченная длина балки — максимальная длина балки без дополнительных опор — 4500 мм;
• Дерево подвержено гниению — этого можно избежать, применив биозащиту перед установкой.

Перекрытие по деревянным балкам подходит для малоэтажного коттеджного строительства.

Балки укладываются с опорой на внешние стены, либо один конец балки опирается на внешнюю стену, а другой — на внутреннюю.Балки перекрытия можно укладывать только на несущие стены.

Для начала нужно определиться с количеством балок и их длиной. Для этого нужно измерить расстояние между стенами на природе. Для определения длины балки измеряется расстояние между стенами и к полученному числу прибавляется триста миллиметров, так как каждый конец балки должен упираться в стену не менее чем на 120-150 мм. Далее измеряется длина комнаты для расчета необходимого количества балок.

Общее количество балок рассчитывается таким образом, чтобы расстояние между их осями составляло 600-800 мм. Чем длиннее балка, тем меньше должно быть расстояние между соседними балками.

Сечение балки может быть 100х150 мм или 150х200 мм. Лучше выбирать качественную древесину, ведь перекрытие — важная составляющая постройки. Поэтому предпочтение следует отдавать сухому лесу без коры. Также в древесине не должно быть короедов и плесени. Особенно опасна не черная плесень, которая исчезает при высыхании, а белая.Кроме того, балки должны быть ровными.

При покупке балок перекрытия можно также купить доски чернового пола. Доска должна быть толщиной не менее дюйма, а ширина может составлять от 100 до 150 мм. Рекомендации по выбору доски аналогичны балкам — лес должен быть сухим, без коры, жуков и плесени. Лучше отказаться от мысли немного сэкономить и купить доску необрезную или полуобрезную с филе. На дереве нельзя оставлять кору, так как там могут быть жуки, а в большом количестве они опасны для древесины.А работа по удалению коры отнимает много времени и сил, а экономия малоэффективна.

Кроме балок и досок для устройства пола потребуются следующие материалы:

• Состав для биозащиты древесины;
• Рубероид;
• Гвозди длиной 70 мм;
• Скобы для стилера;
• Для установки пола требуются следующие инструменты:
• Рулетка;
• Монтажный нож;
• Ножовка по дереву;
• Hammer;
• Степлер строительный;
• Кисть широкая.

Ножовкой нарезаем балки до необходимого размера. Удобнее это делать внизу, а затем готовые балки поднимать вверх.

Готовые к укладке балки необходимо пропитать биозащитным составом. Если это концентрат, то в инструкции написано, как его разбавить водой. Наносить состав на древесину необходимо широкой кистью, чтобы жидкость хорошо пропитала древесину. Балки нужно перекрывать несколько раз. После того, как они высохнут, можно переходить к следующему этапу.

Рубероид нарезать полосами шириной 150 мм. Рубероид необходимо обернуть вокруг каждого конца бруса, чтобы исключить взаимодействие дерева с раствором. Обмотав балку рубероидом, нужно закрепить скобами с помощью степлера.

Теперь все балки по очереди поднимаются вверх и равномерно распределяются между стенами. Укладывая балку на внешнюю стену, необходимо учитывать, что ее конец должен упираться в стену не менее чем на 120 мм. В этом случае также необходимо учитывать расстояние до внешней стороны стены, чтобы это расстояние позволяло закрыть балку от внешней среды.Балку укладывают на более короткую сторону, тогда ее прогиб будет минимальным.

После того, как все балки уложены, снова проверяется расстояние между ними в осях — эти расстояния должны быть одинаковыми.

Полосы рубероида снова нарезаются по ширине верхнего края балки. Полосы укладываются на брус и прикрепляются к нему скобами с помощью степлера. Рубероид послужит звукоизоляционной прокладкой между брусом и доской.

Осталось набить доску на брус.Доски не должны доходить до стены на 10-15 мм. Между досками можно оставить расстояние от 10-20 мм до 200 мм. Лучше не экономить и класть доски вплотную друг к другу, чтобы использовать этот пол как черновой при дальнейшем строительстве.

При укладке пола стыки досок не должны лежать на одной линии, их лучше разложить отдельно. Доски укладываются перпендикулярно балкам, к каждой балке доска прибивается одним гвоздем.

Так делают деревянный пол.

Расчет перекрытия деревянных балок

В строительстве различают два типа несущих конструкций: вертикальные и горизонтальные. К первым относятся внешние стены и межкомнатные перегородки, ко вторым — потолок и пол. Горизонтальные конструкции в малоэтажном строительстве выгодны из дерева. Точный расчет деревянных балок перекрытия не только обеспечит необходимую прочность, но и снизит затраты на строительство.

Выбор материалов пока находится на стадии подготовки к проектированию.В дальнейшем расчет сечения деревянных балок основывается на нагрузках и характеристиках самого сырья. Самым большим применением в строительной отрасли было производство пиломатериалов хвойных пород из-за их распространенности. Их преимущества — невысокая стоимость и удовлетворительные прочностные характеристики.

Расчет нагрузок и собственного веса конструкций

При устройстве перекрытий первого этажа лаг, в основе которого лежит настил из досок, имеют много промежуточных опор в грунте.Поэтому особых сложностей с такими несущими поверхностями нет. Расчет перекрытия деревянных балок основан на том, что без опорных колонн ставить в помещении нежелательно.

Нагрузка на перекрытия делится на постоянную и переменную. Первый возникает из-за веса балок и других материалов, используемых для строительства и утепления потолков. Если дом одноэтажный, то переменной нагрузкой можно пренебречь. Чтобы оценить это количество материалов, вы можете воспользоваться калькулятором расчета перекрытия деревянных балок в виде специальной компьютерной программы или приложения.Однако полученные результаты можно рассматривать как ориентировочные.

Особенности конструкции перекрытий из балок

Исходя из абсолютной нагрузки, необходимо рассчитать ее удельный показатель. Для этого общий вес конструкции и предметов, которые будут на ней, делится на общую площадь. Расчет перекрытия деревянных балок проводится с запасом прочности, величина которого определяется в соответствии со СНИП и другими нормативными документами.

Силовой агрегат перекрытия состоит из балок прямоугольного сечения с соотношением ширины и толщины от 14 до 10 и оптимальной длиной не более 5.5 метров. Стандартные размеры пиломатериалов, выпускаемых деревообрабатывающими предприятиями, близки к этому показателю и считаются оптимальными. Частота укладки балок внахлест — один из важнейших показателей, влияющих на способность несущей поверхности выдерживать нагрузку.

Способы усиления балок

Элементы силового набора устанавливаются так, чтобы большая сторона находилась в плоскости приложения сил, в нашем случае — вертикально. Увеличивают несущую способность несколькими способами: увеличивают частоту укладки балок, устанавливают двойники или увеличивают их по высоте.Ограничение по этому показателю определяется двумя факторами: возможностью изгиба в горизонтальной плоскости и рациональным использованием внутреннего пространства.

Квалифицированный расчет деревянных балок Перекрытие может производить только специалист: инженер-строитель или архитектор. При проектировании учитывается большое количество факторов. Немаловажно наличие у исполнителей практического опыта. Однако хотя бы общее представление об основах расчетов позволит клиенту контролировать процесс.

.
