Люк на чердак и его размеры: разновидности люков и материалы

В домах, где нет мансарды, нередко используют чердачное помещение в бытовых целях. Там можно хранить полезные вещи, выводить коммуникации. Чтобы удобно было попадать на верх необходимо сделать люк для чердака и лучше если он будет внутри дома. Какое оформить и подобрать размеры люка на чердак расскажем в этой статье.

Особенности чердачных лестниц

Какой бы формы и разновидности вы ни выбрали лаз, без лестницы будет сложно обойтись. Если люк из металла или дерева можно легко спрятать в потолке, то при выборе лестницы нужно задумать о планировке помещения. Есть несколько вариантов конструкций:

• Стационарные. Устанавливаются во время строительства дом. Их невозможно перенести или сложить, поэтому особое внимание уделяется конструкции и внешнему виду.
• Переносные. Такая лестница обычно хранится в кладовой и доставляет дополнительные хлопоты. Она не только занимает полезное пространство, но и когда нужно подняться на чердак ее приходится переносить.
• Раскладные. Это самый удобный вариант для эксплуатации в жилом доме. Экономится жилое пространство, не нужно прилагать особых усилий, для того чтобы использовать ее. Единственным недостатком можно считать сложность сборки раскладной лестницы.

В зависимости от того какой вариант лестницы был выбран и под каким углом ее установите определяют размер люка на чердак. Допустимая ширина колеблется в пределах от 0,7 до 1 метра. Практичный уклон подъемника равен 65°, а удобный — 45°. В первом случае конструкция не займет много места, а во втором вы без труда сможете подняться на чердак.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Для большинства лестниц достаточно 10—15 ступеней без подступенков. Удобной шириной ступеней считается размер 250—300 мм. Чтобы сэкономить материал и не потерять в практичности расстояние между ступенями делают равным 190 мм. Выбирают прочные породы древесины, толщиной 20 мм. Такая толщина способна выдержать вес более 150 кг.

Разновидности люков

В зависимости от проектного решения дома, выбранной лестницы и эксплуатации чердачного помещения применяют различные виды люков. Самыми распространенными конструктивными решениями считаются следующие варианты:

• Горизонтальный. Применяется в тех ситуациях, когда приходится часто поднимать на чердак. Можно сделать самостоятельно, врезав в потолок и установив лестницу.
• Вертикальный. Подходит для зданий с разноуровневыми помещениями. Если одна из комнат не имеет чердачного перекрытия, а совмещена с кровлей. Такой люк встраивают в стену, которая отделяет жилое и нежилое помещение. Редко применяется в частном строительстве.
• Мансардный. Люк совмещается с выходом на крышу. Сложный в реализации проект, который обычно отдают в специализированные студии. Функциональное и красивое решение для домов с мансардами.
• Ревизионный. При небольших уклонах скатов крыши попасть на чердак сложно. Если все же нужно проверять пространство над комнатами делают небольшой люк. Обычно для него применяют либо раскладную, либо переносную лестницу.

В классическом варианте лаз на чердак делают квадратным с белой створкой. При желании можно изготовить или заказать конструкцию, подходящую по цвету к интерьеру дома. Большие лазы оснащают двумя створками, и в некоторых случаях для проникновения на чердак достаточно откинуть одну половину люка.

Рекомендуем к прочтению:

Если чердачное помещение не отапливается необходимо позаботиться о достаточном утеплении лаза. В магазинах реализуют готовые варианты, поэтому рассчитывать толщину утеплителя и собирать люк необязательно.

Популярные материалы для люка

Как уже упоминалось выше для люков на чердак используют два основных материала: дерево и металл. У каждого из них свои достоинства и недостатки, а также тонкости при монтаже.

Металлические конструкции с одной стороны, надежны, а с другой — имеют большой вес. Габариты и масса изделия отталкивает многих домовладельцев. Дело в том, что тяжелая крышка при закрывании может больно ударить и нанести травму. Кроме того, в одиночку установить изделие довольно сложно.

Металл отлично проводит тепло, поэтому, если чердак неотапливаемый, приходится делать толстый слой утеплителя. Это увеличивает общий вес конструкции, из-за чего приходится усиливать конструкцию чердачного перекрытия. Чтобы облегчить эксплуатацию такого люка производители встраивают гидравлическую систему.

Более простой и дешевый вариант — деревянные люки на чердак. Хотя прочность уступает металлу, но дерево имеет свои преимущества. Например, этот материал является отличным теплоизолятором и не пропускает холод зимой. Небольшой вес створок делает вариант безопаснее в эксплуатации. Простая конструкция и доступность материалов позволяет изготовить люк своими руками.

Помимо материала чердачные люки различаются и способом открывания. Некоторые конструкции сделаны так, чтобы створки откидывались вверх. Для таких вариантов необходимо иметь хорошую физическую силу. Зато с ними можно использовать переставные и стационарные лестницы.

Лазы, у которых люки открываются вниз, обычно оснащены раздвижными лестницами. Из-за сложности конструкции такие варианты сделать самостоятельно сложно. Поэтому обычно такие люки покупают в специализированных магазинах. Все же, этот вариант предпочтительнее, так как он экономит пространство в доме и делает чердачный лаз незаметным.

Подготавливаем место для установки

Рекомендуем к прочтению:

Нельзя просто наобум наметить места прорези для монтажа чердачного лаза. В перекрытии имеются несущие балки и если их повредить будут неприятные последствия. То же самое касается и стропильной системы. Специалисты выделили несколько рекомендаций для размещения прохода:

1. Если у вас раскладная или переносная лестница, тогда для нее должно быть достаточно места. При расчете обращайте внимание как на высоту конструкции, так и на ширину. Правильно подобранная габариты сделают эксплуатацию подъемника более удобным.
2. Чердачный люк устанавливают между балками перекрытия. При правильной сборке крыши вырезать отверстие в потолке не составит труда.
3. Выбирайте такое место, чтобы при подъеме на чердак не задевать головой стропила.
4. Размеры люка и отверстия в перекрытии должны точно совпадать, иначе появятся щели, мостики холода. Со временем появится угроза разрушения конструкции.

Как правило, чердачные люки продаются уже готовыми к монтажу. В их конструкции часто предустановлена раскладная лестница, и наружные планки сверху и снизу. Помните что монтировать будете вместе с наружным кожухом и от него зависит способ крепления.

После того как приобрели люк снимите с него все размеры и перенесите их на перекрытие. Удобнее всего сделать это со стороны чердака. Просверлите электродрелью контрольные отверстия по углам. Далее, как только была сделана точная разметка, при помощи электролобзика вырежьте отверстие в потолке.

При установке люка не повредите изоляционные слои утепления. При необходимости аккуратно отрезайте необходимое количество пленки, а не рвите ее.

Когда отверстие было сделано работы перемещаются внутрь дома. Снимите кожух с люка и примерьте его к получившемуся проемы. Если ширины или длины недостаточно для установки, вырежьте необходимые размеры. При этом будьте внимательны, чтобы зазоры между перекрытием и люком были минимальными.

Монтаж люка

Удобнее начинать установку с чердака, и для начала нужно закрепить наружную планку. После этого вставьте люк в отверстие и зафиксируйте его. Теперь перейдите в дом и установите нижнюю планку, зафиксировав ее на потолке. Сделайте все так, чтобы люк для чердака был заподлицо с потолком. Осталось только закрепить крышку и вся работа закончена.

Прежде чем начать использовать лестницу проверьте ее несущую способность. Она рассчитана на 150—250 кг нагрузки. Постепенно увеличивайте вес, пока не достигнете максимального значения.

Теперь осталось выполнить декорирование люка для чердака или скрыть его, применив материалы отделки потолка. Если у вас деревянная конструкция, достаточно внутреннюю часть оббить рейками, а если металлическая — покрасьте створки в нужный цвет.

Выполняйте монтаж в согласии с инструкциями, приложенными к купленному люку для чердака. Простое описание поможет вам установить конструкцию самостоятельно. После того как все было сделано вы сможете свободно подниматься на чердак в любое время года.

Утепленный люк на чердак своими руками: чертежи, установка, размеры

Чердак в частном доме необходим как воздух. Это прекрасное хозяйственное помещение, где можно хранить старые или сезонные вещи, пустую тару, банки для консервирования. Не найти лучшего места для сушки трав, грибов, ягод. Комната на чердаке прекрасный вариант летнего отдыха, глубокого сна под аккомпанемент дождя, если чердак оборудован удобным функциональным доступом.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Лестница, по которой осуществляется подъем на чердак, должна украшать комнату, в потолке которой обустроен люк. Очевидно, что банальная стремянка не может считаться таким украшением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь.  Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Какой может быть лестница для чердачного люка

Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:

• приставной;
• выдвижной;
• раскладной;
• телескопической.

Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.

Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.

Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска.

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков.

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности.

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно.

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди. Важно, чтобы коробка была установлена, ровно посередине проема.

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Видео по теме:

Утепление люка

Следующим этапом следует утеплить люк на чердаке. Это необходимо, чтобы не выстуживать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома.  Для утепления лучше использовать минеральную вату, это натуральный природный утеплитель, экологически безопасный, надежный. Чтобы он служил долго, следует проложить слой пароизоляции. Подробнее читайте в статье: инструкция по утеплению чердака минватой.

Далее утепленный чердачный люк надлежит отделать, придать ему эстетически приятный вид, оснастить механизмом открывания. К примеру, гидроцилиндрами, которые можно приобрести в магазинах. Их использование добавляет комфорта, нужно просто толкнуть крышку и дальше она откроется сама. Конечно, как сделать люк на чердак удобным, какие отделочные материалы выбрать решение остается за собственником, но все, же если уж сделать люк на чердак своими руками, то сделать на пять баллов. В любом случае необходимо не забыть поставить ручку для открывания/закрывания.

Советы и рекомендации

Сделать люк на чердак своими руками в принципе не сложно, хотя можно купить готовую конструкцию и установить ее в доме. Рекомендуемые размеры конструкций, квадрат – 1000х1000мм, прямоугольник 1200х600мм, хотя рекомендации не носят характер обязательных.

Придерживайтесь следующих рекомендаций:

• Если дом деревянный, то прорезать люк на чердак и утеплять его можно прямо в древесине чердачного перекрытия, используя его как коробку.
• Навешивать петли можно с любой стороны, как удобно учитывая строение кровли.
• Увеличить прочность крышки изготовленной своими руками можно диагональной распоркой.
• Если чердак теплый, мощного утепления не требуется.
• Выбор лестницы на чердак зависит от конструкции, отделки, главное, чтобы было удобно и красиво.

Видео по теме:

Посмотрите еще статьи:

оптимальные размеры и правила установки

Чердачная лестница, в том или ином виде, необходима каждому владельцу частного дома. Поэтому к ее выбору нужно подойти достаточно ответственно. В идеале – разместить лестницу внутри дома, чтобы в холодное время года не приходилось выходить на улицу, чтобы попасть на чердак. А чтобы такая лестница не портила интерьер, ее можно спрятать в специальный чердачный люк. О нем, собственно, мы сегодня и поговорим.

Особенности лестничных конструкций на чердак

Лестницы на чердак бывают разными, но очевидно одно – они непременно нужны. Люк можно сделать из дерева или металла, он будет практически незаметен на потолке. А вот с выбором лестницы стоит определиться более тщательно. Они бывают непереносные (стационарные), переносные и раскладные. Первый вариант подъёма на чердак нельзя никуда переставить или сложить. Он будет актуален только тогда, когда у вас достаточно свободного места и лестница не будет никому мешать. Второй вариант более хлопотный, так как лестницу придётся всё время переносить с места на место. Самым функциональным, удобным и красивым является третий вариант.

Размеры люка на чердак рассчитать достаточно просто, они зависят от ширины и угла наклона лестницы. Ширина может быть от 70 см до 1 метра. Угол наклона должен составлять не более 65 градусов, но для частого использования более удобным будет угол в 45 градусов. Конструкция должна насчитывать 10-15 ступеней, желательно без подступника. Ширина ступени от 25 до 30 см, а расстояние между ними не более 19 см. Рекомендованная толщина ступени 2 см. При таких размерах конструкция лестницы сможет спокойно выдержать вес от 150 кг и более.

Типы люков

Хотя многим может показаться, что люк самая простая деталь конструкции, это не совсем так. Они есть нескольких типов:

• Горизонтальный. Это типичный люк, который монтируется в потолок. Он наиболее часто устанавливается при самостоятельной сборке лестницы на чердак.

• Вертикальный.

• Мансардный. Это одновременно и люк и выход на крышу. Очень функционально, но конструкция сложная, поэтому такой люк нужно заказывать в специализированной студии.

• Ревизионный. Он больше служит для проверки пространства над помещением. Его можно установить в том случае, если места на чердаке совсем мало, а помещение проверять надо регулярно.

Размеры и цвет чердачного люка примерно везде одинаковы. Он белый и квадратный. Но по индивидуальному заказу можно спроектировать что угодно. Крышка чердачного люка может состоять из двух половинок или быть цельной. Первый вариант удобен тогда, когда проём достаточно широкий. Не нужно будет поднимать всю крышку, можно просто откинуть одну сторону.

Совет!

Если вы оборудуете летницу на неотапливаемый чердак, рекомендуется обеспечить люк должной теплоизоляцией. При желании можно приобрести уже утепленные готовые люки.

Чердачные лестницы

Такие конструкции могут быть стационарными или складываться. Если в помещении очень много места и лестница не будет постоянно мелькать перед глазами, можно установить и такую. Но гораздо более оригинальными и интересными будут именно складные чердачные лестницы. Благодаря дизайнерам и проектировщикам, они могут иметь любые размеры, отличается только тип складывания.

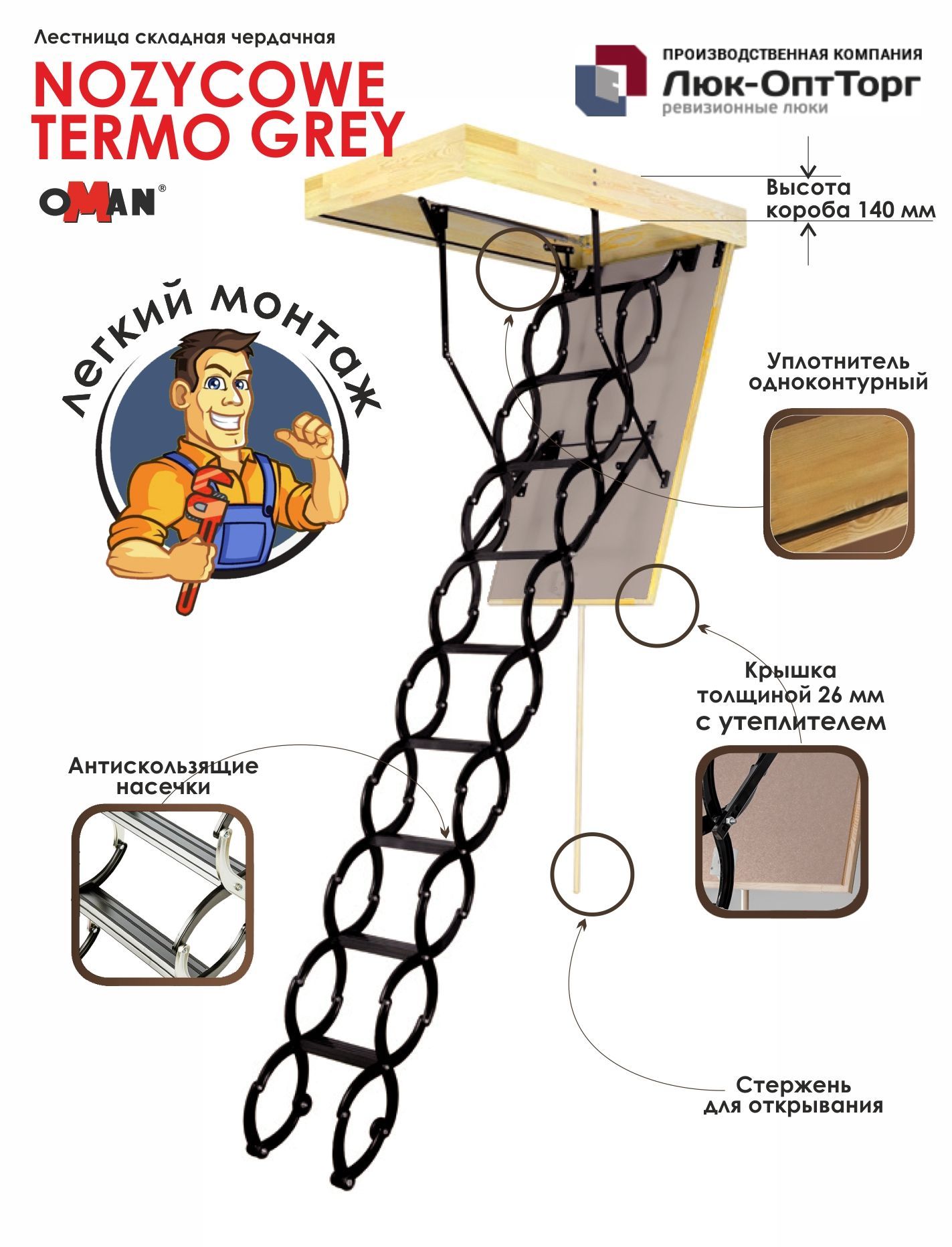

Складные конструкции существуют давно и успешно устанавливаются в частных домах или загородных коттеджах. Лестница полностью складывается в проём на потолке, её практически не заметно. К нижней части крепится специальная пластина, которая может по цвету и фактуре сливаться с потолком. Оптимальными считаются размеры 60х120. Проверено не один раз, что шире или уже проём будет не таким удобным. Складные лестницы можно изготовить из дерева или алюминия. Деревянный вариант будет смотреться богато и дорого, но он не так долговечен и вынослив, как металл. Именно поэтому рекомендованы для частого использования конструкции из алюминия.

Складную лестницу можно установить с небольшими металлическими периллами и нескользящими ступенями. Это сделает её более комфортной и безопасной.

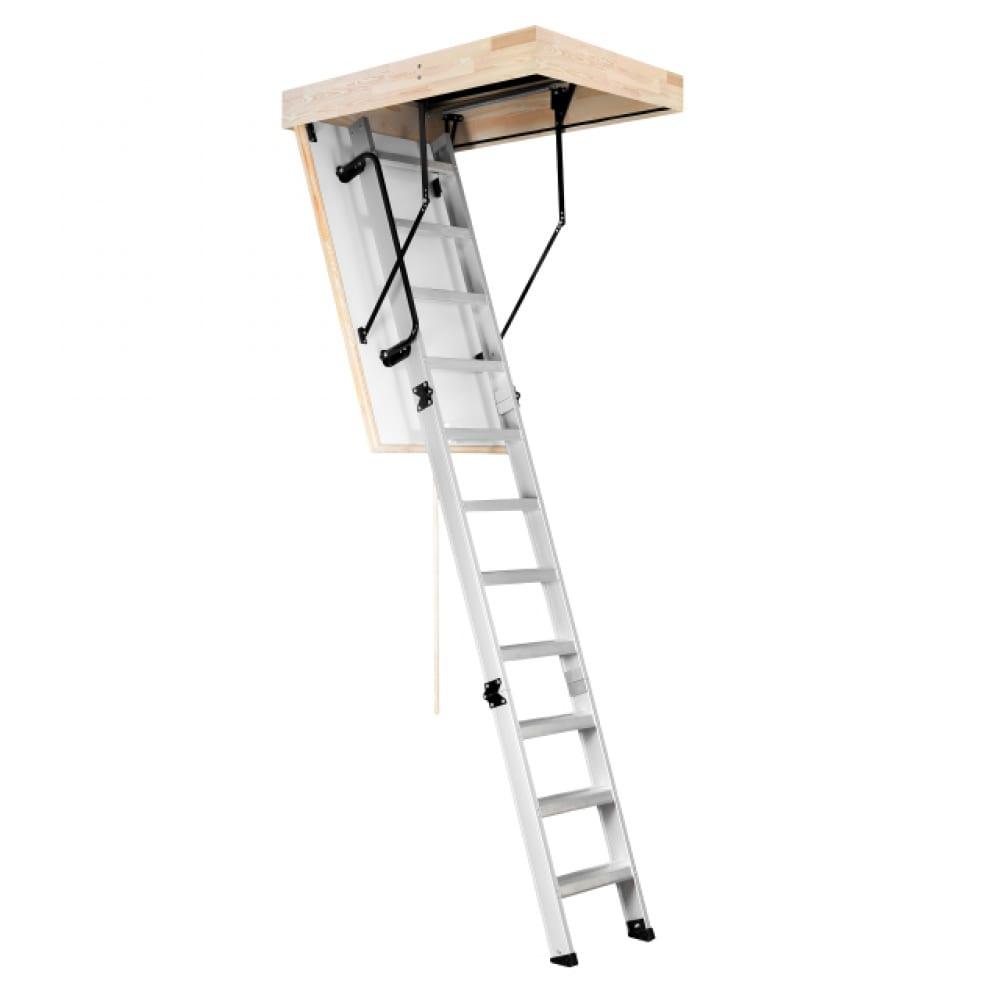

Также стоит выделить раздвижные лестницы. Это просто невероятное изобретение и удобное решение одновременно. Такая конструкция раскладывается одним движением руки, люк на потолке может быть гораздо меньше. Лестница представляет собой некое подобие гармошки, механизм при необходимости растягивается и создаёт подъём на верхний этаж. Затем нужно конструкцию поднять вверх и сверху закрыть люком. В отличие от складных, раздвижные лестницы очень компактны. Изготавливают их только из металла, поэтому такое удовольствие может стоить достаточно дорого. Но оно того стоит!

Как и где разместить

С первого взгляда кажется, что выбрать место для люка и вырезать его достаточно просто. Но многие забывают, что в основе потолка лежат балки перекрытия. При установке люка ни в коем случае не попадать на них, в равной степени это касается и стропил крыши. Есть несколько основных правил, которым стоит следовать:

• Лестница должна складываться так, чтобы не задевать потолок или стены чердака. Измерьте расстояние от лестницы по горизонтали и вертикали. Тогда можно быть точно уверенным, что в результате установки конструкция будет свободно размещаться на чердаке, легко складываться и раскладываться;
• Чердачный люк должен попадать между балками, стропила крыши не должны быть затронуты. Если вы выдержали все рекомендации по строительству крыши в доме, то вырезать отверстие для чердачного люка не займёт много времени;
• Направление люка и его расположение должно зависеть именно от направления стропил чердака.
• Размеры самого люка должны точно совпадать с размерами подготовленного отверстия в потолке. В противном случае люк станет не плотно, могут образоваться щели, а из-за неправильной монтажа в самом потолке со временем образуются трещины.

Подготовка отверстия под люк

Когда вы будете выбирать чердачный люк, то непременно обратите внимание на то, что он продаются уже полностью готовые к монтажу конструкции , с наружными планками сверху и снизу. При подготовке места под него вам будет проще делать замеры и подготовительные работы. Понятно, что делать разметку легче и удобнее изнутри чердачного помещения. Проще всего засверлить отверстия по периметру, используя электродрель. Примите во внимание то, что нужно монтировать чердачный люк с наружным кожухом. Это важно, поскольку необходимо изначально учесть толщину самого потолка и балок перекрытия, чтобы установленный люк оказался «заподлецо» с потолком. После максимально точной разметки и подготовки можно приступить к вырезанию отверстия. Для этого лучше всего использовать электролобзик.

Важно!

Все потолочные перекрытия, слои гидроизоляции и утеплителя нельзя натягивать или тянуть наружу. Нужно аккуратно их отрезать и достать. Иначе можно повредить целостность.

Остальные работы удобнее будет проводить снизу, непосредственно в подчердачном помещении. Когда отверстие готово, можно приступать к «примерке». Снимите накладки, оставив голый каркас, он должен очень плотно сесть в проём, для этого и проводились столь тщательные замеры.

Закрепляем чердачный люк

Начинать установку и фиксацию самого чердачного люка нужно с верхнего этажа. Прикрепите к люку верхнюю наружную планку и зафиксируйте в отверстии. Затем с нижнего этажа нужно прикрепить нижнюю наружную планку и зафиксировать её на потолке. Крепим крышку чердачного люка. Проверять прочность лестницы нужно постепенно, в зависимости от толщины потолка и прочности самой конструкции, чердачная лестница может выдерживать вес от 150 до 250 кг. Но не стоит сразу давать на неё максимальную нагрузку, лучше проверять надёжность монтажа и прочего постепенно.

При желании можно аккуратно декорировать новый вход на чердак. Это можно сделать теми же материалами, что и потолок или как-то оригинально его выделить на фоне общего интерьера. Наиболее эффектно выглядит дерево и деревянные элементы в декоре. Металлический люк можно покрыть краской.

Как правильно выполнить монтаж чердачной лестницы

Преимущества чердачного люка с лестницей

• При всём изяществе конструкции, она способна выдерживать вес до 250 кг.
• На ступенях есть специальные насечки и рельефные узоры, чтобы они были максимально безопасными и удобными в эксплуатации.
• Конструкция надёжна и долговечна, фактов быстрой поломки или выхода из эксплуатации практически нет.
• Стоимость зависит от сложности конструкции и материалов изготовления. Но она вполне доступна каждому покупателю.
• Разнообразие дизайна. Такую лестницу можно подобрать под интерьер помещения с любым дизайном.
• Простота и функциональность.

Установите у себя в доме раскладную лестницу, и вы сами сможете оценить все преимущества такого решения. Конструкция гармонично смотрится и в современных домах и в зданиях более старого типа. Но без сомнения, чердачный люк с лестницей – это всегда красиво, солидно и функционально.

Сбор и установка чердачной лестницы

Противопожарные люки на чердак | Чердачные люки

Зачем нужны противопожарные люки с выходом на чердак? При пожаре образуется большое количество горячего воздуха и дыма. Огонь может перекрыть путь эвакуации, и зачастую чердак – единственное место, где можно укрыться. В проем чердака монтируют огнеупорный люк. От огнестойкой двери противопожарный люк отличается лишь размерами. У люка размеры 0,6 на 0,8 м. Чаще всего люк имеет квадратную форму. Через отверстие на чердаке с помощью лестницы можно быстро выбраться на мансарду.

Закажите чердачные люки напрямую от производителя – предлагаем изготовление по индивидуальным размерам, профессиональный монтаж по нормам СНиП.

Модели противопожарных люков от «СТРОЙСТАЛЬИНВЕСТ»

Монтаж чердачного люка

Огнеупорные люки устанавливаются в зданиях с чердаками выше 9 м. В более низких зданиях их установка желательна для пожарной безопасности. Люки могут монтироваться в горизонтальных и вертикальных плоскостях либо для того, чтобы перекрыть доступ к вентиляции и лифтовым шахтам. Люки устанавливают петлями вверх, створка открывается тоже вверх. Установку выполняют с минимальными зазорами, заполняя щели монтажной пеной.

Основу изделия составляет рама, согнутая из листовой стали в профиль. Створка производится также из металлических листов. Во внутренней полости находится негорючий материал. При высоких температурах он не разрушается длительное время и не пропускает горячий воздух в соседнее помещение. В обычное время наполнитель служит в качестве теплоизоляции, не давая помещениям охладиться. По периметру люка прокладывается уплотнитель. Кроме того, люк оснащают термоактивной лентой. При нагревании она выделит пену, которая заполнит собой щели конструкции. Створка закрывается герметично. Люк будет служить преградой для дыма и огня. Предел его огнестойкости должен составлять не менее 30 минут.

В компании «СТРОЙСТАЛЬИНВЕСТ» можно купить противопожарные люки с огнестойкостью 60 минут.

Места установки люков:

• Здания с постоянным пребыванием людей: детские сады, дома для престарелых, дома-интернаты, больницы;
• Гостиницы, общежития, санатории, пансионаты;
• Многоквартирные дома;
• Учреждения культуры: театры, кинотеатры, музеи, выставки;
• Предприятия торговли: магазины, торговые комплексы;
• Спортивные учреждения;
• Учебные заведения;
• Пожарные депо;
• Помещения высотой от 4,5 до 5 м;
• Технические сооружения, предназначенные для коммуникаций.

Створка люка открывается вручную либо с применением электромеханических устройств. Люки можно использовать для проветривания помещения, а также вентиляции путей эвакуации и коридоров. Специальных требований к чердачным люкам нет. Их так же, как и противопожарные двери, проверяют на огнестойкость в соответствии с ГОСТом.

Чердачные люки от завода «СТРОЙСТАЛЬИНВЕСТ»

В компании «СТРОЙСТАЛЬИНВЕСТ» производят люки стандартного размера 0,7 на 0,7 м. Также возможно изготовление изделий по индивидуальным размерам. Используется холоднокатаная сталь толщиной 1,5 мм. Толщина коробки составляет 84 мм. Створка крепится к раме петлями с закрытыми подшипниками диаметром 20 мм. В полотно монтируется замок NEMEF. Люки отличаются прочным коробом, двойным полотном, пожарной безопасностью и современным внешним покрытием, которое защищает металл от коррозии. Люки легки в эксплуатации и имеют предел огнестойкости 60 минут, который подтвержден в ходе испытаний. Все люки оборудуются маркировочными табличками. К каждому изделию прилагается паспорт.

Установка люка на чердак с лестницей своими руками: пошаговая инструкция

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.

[contents]

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

При выборе места, на котором будет находиться люк, нужно будет просчитать, чтобы крышка люка свободно открывалась, без каких-либо препятствий.

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

•  привлекательность;
• простота монтажа;
• надежность, прочность и безопасность;

Особенности и разновидности чердачных люков

Виды люков-лестниц

Люк на чердак в зависимости от своего расположения и конструктивных особенностей бывает:

•  горизонтального типа;
• вертикального типа;
• углового типа.

При первом варианте монтаж люка идет на поверхности потолка. Данные люки отличаются высоким удобством при эксплуатации и легкостью выполнения.

Второй тип люков называют еще лазом. Угловой тип люка устанавливается на мансардном помещении, при условии наличия покатого типа кровли.

Помимо этого, люки для чердака выполняют из дерева, металла, различного пластика и других прочих материалов. Но чаще всего, при строении люков применяется дерево.

Люк на чердак утепленный

Для сооружения утепленного люка необходимо применять следующую инструкцию:

1. Перед началом монтажа, необходимо сделать чертеж люка на чердак, в котором будет указана его форма, размер и особые конструктивные особенности.
2. Для сооружения каркаса люка необходимо подготовить доски, толщина которых будет ровна 2 см. Из них соорудите прямоугольную конструкцию.
3. Все углы должны быть ровными. Обычно, размер стандартного люка равен — 600х1200 мм. Размер люка также зависит от конституции людей, которые будут им пользоваться и соответственно от размера вещей, которые будут храниться на чердаке.
4. Дальнейший этап – это вырезание проема на потолке, при этом проем должен быть на 5 см больше, чем исходные размеры люка на чердак. Основная задача данного припуска – это обшивка проема при помощи специальной рамки.
5. При работе в деревянных домах, для производства люка подойдет такое же дерево, которое вырезается с потолка. Либо приобретите подходящую древесину в магазине.
6. При выборе древесины, лучше выбрать лиственницу, так как этот сорт дерева хорошо ведет себя при использовании и обладает высокими прочностными свойствами.
7. Сторона крепления петель на люке, будет зависеть от индивидуальных желаний хозяев.
8. Для придания дополнительной прочности крыши, нужно позаботиться об установке специальной диагональной распорки, ее фиксируют при помощи саморезов или стальных уголков.
9. Для обеспечения теплоизоляции дереянного люка, используйте утеплитель. Наиболее часто, применяют такой строительный материал, как и при утеплении чердачного помещения, например, минеральная вата.
10. Необходимо также учесть, что на дне крышки нужно установить пароизоляцию, так как данные виды утеплителей восприимчивы к сырости и влажной среде и может появится плесень.
11. Далее устанавливается фурнитура, т.е. различные защелки и доводчики. Установка уплотнителя по периметру люка позволяет предотвращать попадание холодного потока воздуха из чердака в комнату.
12. Рама с внутренней стороны обшивается с помощью наличника, для более красивого внешнего вида люка.
13. Заключительным этапом идет установка лестницы, которая помогает подниматься и спускаться с чердачного помещения.

Монтаж и установка люка на чердак

Монтаж и установка люка на чердак, купленного в строительном магазине немного проще, чем самодельный люк. Хотя, в данном вопросе существуют свои нюансы, которых обязательно следует придерживаться.

Стоимость магазинного люка напрямую будет зависеть от материала, из которого он выполнен. Цена на металлический люк на чердак, выше, чем деревянный.

Перед тем, как купить люк лестницу на чердак, необходимо предварительно провести замеры высоты потолка в комнате, и места установки лестницы.

Плюсами покупных магазинных сдвижных лестниц для люков считают:

• Легкость в использовании и компактность;
• Многофункциональность;
• Простота монтажа и установки;
• Красивый и привлекательный внешний вид.

Для раскладывания лестницы на чердак вам не потребуется прикладывать больших усилий. Благодаря этому, покупные модели выдвижных люков распространены гораздо больше, чем самодельные.

Для того, чтобы собрать люк и лестницу потребуется два человека. Один будет находиться на чердаке, и поднимать готовую конструкцию наверх.

Перед тем, как зафиксировать раму, на нижней части необходимо установить две доски, именно на них в будущем будет производиться укладка люка.

Далее вся конструкция монтируется на них и выравнивается специальными клиньями. Для качественного контроля ровности угловых соединений используйте строительный уровень.

За счет этого, вам удастся избежать различных деформаций люка в процессе его монтажа и установки. После фиксации лестницы на раме, люк крепится на нее шурупами.

При возникновении незначительного зазора, для его заполнения применяют монтажную пену.

Далее снимают доски, которые страхуют люк от перекоса, но следует учитывать, что пока монтажная пена полностью не застынет, использовать люк будет невозможно.

На лестнице боковые болты необходимо ослабить и она будет раскладываться до нужного размера. При перекосе, следует отрегулировать лестницу так, чтобы она стала достаточно ровной, сделать это можно с помощью перекручивания болтов.

Люк на чердак своими руками

Если вы планируете устройство люка для чердака на железобетонных перекрытиях, то рекомендуем обустраивать люк в местах стыка двух плит. Благодаря этому, вам удастся предотвратить снижения прочности всей конструкции.

Для производства стандартных или противопожарных люков на чердак необходимо проделать специальное отверстие, для бетонной плиты, при этом работы займут как минимум два часа. Для проделывания отверстия вам потребуется болгарка, со специальными насадками для металла, а также вам понадобится перфоратор, лом и кувалда.

Первым делом, необходимо сделать разметку, при этом размер отверстия на бетонной плите должен быть на пару сантиметров больше, чем размер люка.

Для получения строго вертикального торцевого участка люка, нужен будет перфоратор и сверло в нем, длина которого больше, чем толщина бетонной плиты.

Нужно следить, чтобы перфоратор находился строго вертикально по отношению к рабочей поверхности. В каждом из намеченных углов нужно просверлить по одному отверстию.

При помощи алмазного диска нужно прорезать одну из линий разметки. И необходимо строго следить, чтобы диск не соприкасался с арматурой, во избежание его порчи. После того, как прорези подготовлены, при помощи перфоратора найдите пустые участки бетонной плиты, просверлив их насквозь.

С помощью кувалды, разбейте плиту, в местах соприкосновения бетона с металлической арматурой, используйте лом.

Как только вы оббили весь бетон аккуратно срежьте всю металлическую арматуру, при помощи проведения нивелировки сгладьте все имеющиеся неровности, появившиеся на поверхности металла. Необходимо отметить, что от ровности и гладкости чердачного проема будет зависеть точность и качество установки люка.

Если вы планируется применять покупное устройство, то исходные размеры для чердачного проема в потолке должны быть указаны в технических показателях люка.

При выполнении люка на чердак своими руками, с каждой стороны следует оставить по два сантиметра.

Для изготовления люка на чердак, следует сначала соорудить раму, которая крепится в проеме при помощи анкеров. Для обеспечения плавного закрывания или открывания люка, нужно приобрести специальные доводчики.

И поверхность крышки должна быть похожей с отделкой потолка. Идеальный вариант — использование пенополистирольных плит, которые будут сверху обшиваться листами ДСП.

Рекомендации изготовления люка на чердак

Готовый чердачный люк должен быть оснащен при помощи уплотнителей и лицевых планок. И отверстие под его монтаж, и установку должно быть сделано с максимальной точностью.

Для проведения данного типа работ лучше взобраться на чердак и начать именно с этой части. Нужно разметить пол в соотношении с внешними размерами готового кожуха, на который будет устанавливаться люк.

Используйте болгарку для снятия верхнего слоя перекрытия. При наличии слоя гидроизоляции и утеплителя на потолке, нужно аккуратно их снять. Для того чтобы увидеть периметр финишного расположения люка в комнате, нужно проделать несколько отверстий.

Далее, нужно взять люк и приложить его на поверхность пола на чердаке, сопоставив его размеры с проделанными отверстиями. Каркас люка необходимо располагать в проеме как можно герметичнее. При наличии щелей, для их заделывания применяйте монтажную пену. И работу с ней начинайте только после тщательного и качественного выравнивания места положения люка.

Для надежной чердачной лестницы необходимо устройство специального обрамления, которое помогает обезопасить людей, проживающих в каркасном доме, от случайного падения.

При наличии с двух сторон стропил, с третьей стороны нужно будет установить балку, на которую будет фиксироваться люк.

Работы по монтажу и установке люка требуют определенных навыков и знаний. Максимальная нагрузка на люк и лестницу равна 200 кг.

Монтаж и установка люка, требуют выполнения следующих действий:

•  сборка каркаса и установка его в отверстие;
•  крепление обода на поверхности стропил сверху, либо на балках;
• крепление обода с нижней части комнаты;
• крепление крышки на люке;
• соединение люка с лестницей;
• итоговая проверка всей системы.

Пожарные люки на чердак

Данные люки имеют очень простые конструктивные характеристики. В основном они состоят из стальной рамы, утеплителем для которой используется негорючий материал, и стальной дверцы, которая защелкивается автоматически после ее закрывания.

Для входа на чердак монтируют выдвижную лестницу. Перед установкой данного люка, ознакомьтесь с его особенностями:

1. Огнестойкость до одного часа.
2. Толщина стали, из которой он выполнен, минимум 1 см. Возможность покрыть люк таким же материалом, как и отделка комнаты, чтобы обеспечить полную его гармоничность в интерьере.
3. Наличие специального негорючего термостойкого активного уплотнителя, при расширении которого блокируется попадание дыма на чердак или в комнату.
4. Внутреннее наполнение – это минеральная вата либо другой огнестойкий строительный материал.
5. Наличие фурнитуры (доводчики, ручки, замки – все высокого качества).
6. При установке люка на перекрытия из дерева, нужно дополнительно приобретать строительные материалы, которые будут устанавливаться между отверстием для люка и самим люком.
7. После люк монтируется и устанавливается в соответствии с выше описанными рекомендациями. Помимо этого, если вы устанавливаете покупное устройство, то особенности его монтажа описаны в его технических документах.

особенности конструкций, размеры, пошаговая инструкция

Чердак позволяет решить проблему, столь актуальную в частном домостроении – как рационально использовать внутреннее пространство. Его можно превратить в жилое помещение, а можно сложить там различные старые вещи, одежду и прочее. Как бы то ни было необходимо обеспечить удобный выход под кровлю.

Лестница-люк на чердак обеспечивает беспрепятственный доступ в подкровельное пространство. Изготовить люки на чердак с лестницей своими руками (фото ниже) не особо сложно и вполне под силу домашнему мастеру.

Виды люков по конструкции ↑

Люки для чердака отличаются в основном по конструкции. Для входа на чердак устанавливают:

• чердачные люки с лестницей – выдвижной или стационарной;
• чердачный люк без лестницы, имеющий вид дверцы.

• Очевидно, что конструкция люка в последнем варианте наиболее простая. Да и по стоимости она будет самой дешевой. Фактически она представляет собой обычную откидную крышку и отдельную приставную к стене лестницу или стремянку.

Но нужно отметить и ряд неудобств:

• лестницу в этом случае придется где-то хранить, то есть надо будет ее все время переносить туда сюда из подсобного помещения, что крайне неудобно если она нужна постоянно;
• если же держать ее внизу, то она создаст массу неудобств для тех, кто находится в этом помещении.

• Установка чердачного люка с постоянной лестницей достаточно трудоемкий процесс, поскольку приходится не только собирать сам люк, но также выполнить монтаж лестницы на чердак, который довольно объемный и требует значительных усилий. Стационарную конструкцию не нужно постоянно выдвигать . Это, несомненно, плюс, но с другой стороны, она отнимает при этом немало полезного пространства. Такое решение оправдано, если чердаком пользуются постоянно, и дом достаточно просторный.

• Люк на чердак с лестницей, которая выдвигается или складывается, пожалуй, можно считать золотой серединой. Его устройство оптимально как с позиции финансов, так и трудозатрат. Выполнить его можно столь же просто, как и установить обычную дверцу. Остается только вынести лестничный трап. Подобную конструкцию можно собрать собственноручно, тем более что детали в основном можно приобрести готовыми. Размеры люка для чердачных лестниц отличаются в зависимости от их типа. Размеры чердачных люков с выдвижной лестницей, складывающейся по принципу «гармошки», достаточно малы, в то время как складные, состоящие из нескольких секций, требуют намного большего проема.

На заметку

Стандартно размер проема под люк составляет 0, 6 ×1,2 м.

При больших размерах люка на чердак целесообразно устанавливать двухдверные конструкции. Подобная рекомендация обусловлена тем, что при установке чердачных лестниц с люком , размеры которых по площади больше 0,5 м², полотно дверцы может прогибаться. Чтобы обеспечить достаточную жесткость уголков и равномерно распределить напряжение, необходимо ввести вторую дверцу.

Люки-лестниц на чердак по способу монтажа ↑

Люки на чердак с лестницей по способу устройства разделяют на:

• вертикальные. Их устраивают по принципу лаза;

чердачная лестница с вертикальным люком

• горизонтальные. Эта одна из самых распространенных конструкций, которая представляет собой типичный потолочный люк с лестницей на чердак. Для его изготовления используют металл, дерево, пластик или другой материал. При выполнении установки своими руками обычно применяют дерево;

На заметку

При оборудовании лестницы на холодный чердак , как правило, рекомендуется выбирать утепленный люк в потолок .

• угловые. Обычно, для их установки выбирают покатый скат в мансардном помещении.

• ревизионные. Это скрытые потолочные люки, которые обеспечивают доступ к всевозможным инженерным коммуникациям в частном доме, проходящим выше.

Как правило, горизонтальные, вертикальные и мансардные люки с лестницей – распашные, то есть однодверные.

Преимущества ↑

• Такая система компактна. В закрытом положении крышка, сливаясь с потолком, практически незаметна.
• Изящество конструкции «обманчиво», ведь она может выдержать вес до четверти тонны.
• Установка не требует особых усилий и под силу домашнему мастеру .
• Система проста в использовании и отличается высокой функциональностью. Лестницу можно легко убрать после использования.
• Прочные материалы, используемые при изготовлении конструкции, обеспечивают ей надежность и долговечность.
• Разнообразный дизайн позволяет гармонично вписать ее как в классический, так и современный интерьер.

Устройство ↑

Установку люка проводят поэтапно в точном соответствии с определенной схемой.

Чертеж чердачного люка ↑

Конструкцию проектируют с учетом таких параметров как

• его положение;
• высота перекрытия;
• размеры проема и крышки.

Через проем должно быть максимально удобно подыматься на чердак, более того, размеры проема не должны препятствовать раскладыванию даже самой большой лестницы.

При выборе места расположения проема учитывается также и состояние перекрытий на месте предполагаемой установки. Конструкция должна попасть между балками, чтобы сохранить целостность стропил.

Рекомендуем

Если тем не менее придется частично вырезать балки, то необходимо принять меры, чтобы прочность несущей системы не снизилась. Оптимальным решением станут поперечные перемычки, которые закрепляют между соседними стропильными балками.

Направление люка и его расположение должно зависеть именно от направления стропил чердака.

Рекомендуется учитывать также направление стропил – проем должен опираться на стропила с трех, а еще лучше с четырех сторон.

Важно

К выбору месторасположения конструкции нужно отнестись ответственно, так как результатом ошибки станет отверстие проема в потолке, скрыть которое в последующем будет довольно сложно.

Остановимся более подробно на процессе устройства потолочных люков с лестницей. Это поможет позволит изготовить горизонтальную конструкцию собственноручно.

Проем ↑

Процесс выполнения проема для разных типов перекрытия имеет свои особенности.

Деревянное перекрытие

• Работы начинают с выполнения разметки. При этом нужно учесть, что проем по своим размерам должен превышать готовый люк не менее, чем на 50–60 мм. При этом ориентируются на толщину досок, предназначенных для выполнения рамки, и вид утеплителя, которым в дальнейшем будет скомпенсирован зазор.
• Затем переходят к выпиливанию отверстия проема на чердачном перекрытии деревянного дома.
• Сначала необходимо с осторожностью прорезать верхний слой, не затрагивая утеплитель. В случае утепленного чердака нужно аккуратно прорезать также слои гидро- и теплоизоляции, но не торопиться вытягивать их наружу.
• Отверстие продолжают прорезать снизу. Так будет намного удобнее и более надежно.
• Выпиленную часть потолочного покрытия в дальнейшем можно использовать для отделки крышки.
• Проем необходимо дополнительно укрепить, закрепив близ него деревянный брус, который соединяют с основными элементами несущей системы.

Бетонные плиты

Бетон, безусловно, прочный материал, поэтому сделать проем в этом случае будет сложнее. Тем не менее, при наличии нужных инструментов с созданием проема можно справиться за час-полтора.

Рекомендуем

Проем нужно выполнять на месте стыка железобетонных плит: так перекрытие сохранит свою прочность.

• Размечают периметр отверстия и по полученным линиям прорезают бетон. Для этого необходима болгарка и диск для металла с алмазным напылением. Прорези выполняют с обеих сторон плиты. В процессе резки не доходят до арматуры, так как эти диски с ней попросту не справятся – только сгорит напыление.
• Ровности углов добиваются с помощью перфоратора. Сверло его при этом должно быть длинее толщины перекрытия. Инструмент держат строго вертикально и высверливают по одному сквозному отверстию в каждом углу.
• Перфоратором высверливают насквозь и полые участки в железобетонной плите.
• Остатки плиты, закрывающие арматуру, разбивают кувалдой. Там где она стыкуется с арматурой, бетон, можно доломать ломиком.
• После того как будет оббит весь бетон, нужно аккуратно срезать арматуру.
• Поскольку по периметру проема устанавливают раму, отверстие проема должно быть очень аккуратным. Для этого его внутренние грани выравнивают и сглаживают алмазным диском.

Рекомендуем

Проем в бетонном перекрытии усиливают при помощи железных уголков, которые соединяют плиты воедино. Таким образом, они начинают поддерживать друг друга.

Сборка рамы ↑

Рама,изготовленная из досок толщиной в 20–30 мм, обеспечивает основанию дополнительную прочность. По форме она может быть прямоугольной или квадратной и соответствовать размеру отверстия проема. При сборке особое внимание уделяют точному соблюдению перпендикулярности сторон рамки. После завершения работ ее устанавливают в проем и закрепляют на анкеры.

Крышка ↑

Дверцу в домашних условиях проще сделать из пиломатериалов: фанеры или досок.

• Она должна быть прочной, особенно если к ней должна крепиться лестница, но не массивной. Ведь ее придется часто открывать и закрывать.
• В любом случае ее усиливают, установив с обратной стороны по диагонали поперечину, которую закрепляют, используя стальные уголки или гвозди.
• К раме крышку крепят на дверные петли с учетом ее рабочего направления.

механизм чердачной лестницы с люком

• Плавную работу дверцы обеспечит установка доводчика.
• Необходимо оснастить ее также замковым механизмом.

На заметку

Можно, конечно, приобрести готовую чердачную лестницу с люком (фото ниже). Этот вариант устройства люка на чердак намного проще, так как в этом случае приходится работать с рамой и крышкой, уже собранными заводом-изготовителем. После подготовки проема последующие этапы установки системы выполняют согласно инструкции.

Утепление ↑

Завершающий этап монтажных работ – теплоизоляция конструкции. Это особенно важно, когда речь идет об устройстве входа в холодный чердак. Последовательность выполнения теплоизоляции аналогична устройству утепления перекрытия чердака. Для утепления больше всего подходит экструдированный пенополистирол или минеральная вата. Выбрав плиты нужной толщины, можно эффективно заполнить зазоры между люком и проемом на потолке.

• для начала на крышку укладывают пароизолирующий материал;
• следующим слоем будет теплоизоляция;
• щели в раме заделывают строительной пеной и устанавливают уплотнительный контур из резины;
• утеплитель закрывают пароизоляцией и зашивают декоративной отделкой, к примеру, пластиком, ДСП или вагонкой.

В заключение посмотрите, как сделать люк на чердак на видео

© 2021 stylekrov.ru

Как правильно выбрать чердачную лестницу

Чердачные лестницы – это безопасное и удобное решение для подъема на чердак. На сегодняшний день ассортимент моделей достаточно большой, поэтому каждый может выбрать модель по тем свойствам, которые ему требуются. Деревянные и металлические, складные и ножничные – и это далеко не все параметры, которые включают в себя чердачные лестницы. Для удобства выбора лестницы в этой статье мы рассмотрим характеристики моделей, выделяя их преимущества, и расскажем об отличиях от других конструкций.

Материал изготовления

Чердачные лестницы по материалу изготовления делятся на деревянные и металлические. Выполненная из древесины сосны, деревянная лестница впишется в уютный интерьер загородного дома. При желании лестницу можно покрасить в любимый цвет, и она станет настоящей изюминкой вашего интерьера. Металлические модели подходят для более частого использования, так как обладают высокой функциональностью и прочностью, выдерживая нагрузку до 200 кг.

Механизм открывания

По механизму открывания лестницы бывают складные, раздвижные и ножничные. Безусловно, за счет своей возможности складываться в потолок все чердачные лестницы экономят пространство вашего дома. А ножничная система хороша еще и тем, что ее можно установить там, где недостаточно места для раскладывания секционных лестниц.

Утепленные чердачные лестницы

Зачастую чердаки в загородных домах бывают холодными, а это значит, что люк лестницы должен защищать жилое помещение от проникновения холодного воздуха. В этом случае стоит рассмотреть утепленные модели чердачных лестниц: они оборудованы специальным люком с несколькими контурами уплотнителей. Толщина такой крышки может достигать 80 мм, за счет чего люк сохраняет тепло внутри дома.

При выборе модели стоит обратить внимание на ее прочность и устойчивость. За это отвечают составляющие элементы лестницы: механизм «ласточкин хвост» и усиленные петли придадут надежность всей конструкции, боковой поручень и противоскользящие выемки на ступенях сделают подъем и спуск максимально комфортным и безопасным, а пластиковые наконечники на ножках не только обеспечат дополнительную устойчивость, но и защитят пол вашего дома от царапин.

Огнестойкие чердачные лестницы

Стоит отметить, что на рынке есть чердачные лестницы специального назначения – они огнеустойчивы, поэтому являются преградой для распространения огня во время пожара (до 60 минут). Лестницы такого типа должны быть сертифицированы в соответствии с требованиями пожарной безопасности, а значит, должны быть изготовлены из огнеупорного несгораемого материала. Контур уплотнения у данных моделей расширяется под влиянием температуры и препятствует проникновению дыма на жилой этаж.

На что обратить внимание

Если вы задались вопросом покупки чердачной лестницы, то вам необходимо учесть:

1. Расстояние от потолка до пола. Деревянную лестницу можно подрезать по специальному трафарету, уменьшив ее длину. У металлических моделей можно снять сегмент и подогнать по высоте.
2. Размеры проема. Размеры чердачной лестницы выбираются либо под существующий проем, либо проем делается специально под лестницу. Чтобы подобрать необходимый размер лестницы, измерьте ширину и длину проема, высоту от пола до потолка.
3. Система раскладывания. Достаточно ли будет места для раскладывания сегментов лестницы или же сделать выбор в пользу моделей с ножничной системой.

Монтаж лестницы FAKRO – простой и доступный. Его можно произвести самому, не прибегая к помощи специалистов.  Чердак – важное и нужное место любого дома, и, чтобы пользоваться им с комфортом, позаботьтесь о безопасном спуске и подъеме.

стандартных размеров | Решения для панели доступа

Стандартные размеры сенсорной защелки

Номинальный размер:	Номер модели:	Требуется грубое открытие:
6 дюймов x 6 дюймов	30-0606-TL	6 дюймов x 6 дюймов (152 x 152 мм)
8 дюймов x 8 дюймов	30-0808-TL	8 дюймов x 8 дюймов (203 x 203 мм)
12 дюймов x 12 дюймов	30-1212-TL	11 3/4 «x 11 3/4» (298 x 298 мм)
18 дюймов x 18 дюймов	30-1818-TL	Спросите о необходимом размере
20 дюймов x 20 дюймов	30-2020-TL	20 1/4 «x 20 1/4» (511 x 511 мм)
24 дюйма x 24 дюйма	30-2424-TL	23 3/4 «x 23 3/4» (591 x 591 мм)
22 x 30 дюймов	30-2230-кл.	22 1/4 «x 30» (565 x 762 мм)

Защелка с ключом Стандартные размеры

Размеры люков на чердаке

Следующие размеры соответствуют минимальному размеру проема, предусмотренному Международным строительным кодексом R807 для доступа на чердак. Доступны они только с сенсорными защелками.

Направляющая для обрамления

Размер проема в чердаке и изоляция

Это новый дом.

Нет лучшего времени, чтобы исправить это, чем прямо сейчас, и в то же время вы пользуетесь возможностью обучить строителя или супервайзера тому, что могло не быть на его / ее радаре.

Жилой кодекс требует, чтобы «приблизительный размер проема» составлял не менее 22 дюймов на 30 дюймов для обычного проема доступа на чердак, что означает, что готовый люк — при условии, что гипсокартон толщиной 1/2 дюйма — будет иметь размер 21 дюйм на 29 дюймов, что по-прежнему длиннее, чем вы описали.Однако на вашем чердаке установлено оборудование HVAC, а это означает, что применяются механические нормы, а не жилые нормы.

Требование механического кодекса состоит в том, что проход к отверстию должен быть достаточно большим для прохождения оборудования, если оно требует замены, и над отверстием должна быть достаточная высота над отверстием, чтобы можно было опрокинуть оборудование и наклонить его через отверстие. . Затем готовое отверстие для доступа должно быть не менее 20 на 30 дюймов или, по крайней мере, достаточно большим, чтобы можно было снять самую большую часть оборудования.

Я бы просто написал что-то вроде:

В последний раз, когда я смотрел на механический код для оборудования HVAC, установленного на чердаке, в коде говорилось, что готовое отверстие для доступа должно быть минимум 20 дюймов в ширину. 30 дюймов в длину и, по крайней мере, достаточно большого размера, чтобы разместить на чердаке самую большую часть оборудования HVAC.

Размер готового проема для доступа на чердак в этом доме составляет 21-1 / 2 дюйма на 23-1 / 2 дюйма, что, очевидно, меньше самого маленького разрешенного проема. Я рекомендую вам сейчас довести это до сведения застройщика. Попросите строителя попросить кого-нибудь измерить оборудование, установленное на чердаке, чтобы определить, какой наименьший размер люка можно использовать, а затем измените отверстие, чтобы оно соответствовало этому требованию, но не меньше минимального готового размера в 20 дюймов. на 30 дюймов, что требуется.

Это бросает его обратно на колени строителю без конкретного кода. Если у строителя есть наперсток, полный мозгов, он / она найдет его или позвонит местному специалисту по кодам, который найдет его, и они узнают правду и внесут исправления по мере необходимости.

Может быть, мне позвонит клиент и пожалуется, что я ошибаюсь, что строитель показал ему последнюю версию кода и допускал меньшее отверстие — или, может быть, он скажет, что строитель проверил с местным Сотрудник службы шифрования и местный служащий подтвердили, что меньшее отверстие было в порядке.

В таком случае я бы напомнил клиенту, что я не программист и что я не основывал свои замечания на последней версии кода, которую держал в руке. Я бы посоветовал ему / ей лично перепроверить с местным специалистом по кодам, чтобы убедиться, что у строителя есть все факты, и на этом этапе я умываю руки над проблемой и позволяю клиенту разобраться, или нет, со строителем.

Никакого сползания отчетов. Простое изложение истины, как я это видел, и пусть фишки упадут где угодно. Если строитель станет упрямым, посоветуйте клиенту перепроверить с местным должностным лицом. Если я сделаю меньше, и это будет проигнорировано, и через пять лет печь выйдет из строя, и ее нельзя будет убрать с чердака без серьезных дорогостоящих модификаций, винить будет не строителя, а меня. не указывать на это, когда это можно было легко исправить до того, как клиент вступит во владение домом.

FWIW

Несколько лет назад я протиснулся через отверстие для доступа размером 14-3 / 4 на 14-3 / 4 дюйма и примерно 17-1 / 2 дюйма по диагонали. Любой, кто когда-либо встречался со мной лично, прямо сейчас говорит себе: «Ни хрена, О’Хэндли, ты лжешь сквозь зубы», но уверяю тебя, это правда. Агент крикнул мне: «Майк, ты сможешь выбраться оттуда?» Я крикнул в ответ: «Не думаю. Как насчет того, чтобы позвонить моей жене и попросить ее приходить примерно два раза в неделю, чтобы принести мне бутерброды и поменять ведро для помоев.«

Я выбрался легче, чем влез. Совершенно уверен, что сегодня я не смогу этого сделать.« Большой »жакет, который я надел на днях, выглядел так, как будто он был разработан для карлика. Думаю, пора мне начать работать. снова мой вес.

ОДНА КОМАНДА — ОДИН БОЙ !!!

Майк

Требования к доступу на чердак

Теперь я «разберусь» с возрождением Б.Г. и ТОЧКОЙ, КОТОРОЙ ОН ПРОПУСКАЛ (и его «неправильностью» в том, что он думал, что он сделал «ошибку», ЧТО У Него НЕТ):

Mr.Gromicko:

ВЫ, Ник, и кто бы ни был этот «Стив», ПУТАЛИ РАЗЛИЧИЯ С РАЗЛИЧИЯМИ Чтение и улавливание таких «деталей» или «улавливание» того, что на самом деле ГОВОРИТ неизмененный IRC, и когда он использует разные слова и фразы, ОНИ ЗНАЧАЮТ РАЗНЫЕ ВЕЩИ, а не то, что вы неосознанно, несанкционированно, неосознанно ПРИНИМАЕТЕ, это означает: очевидно, это не ваши, Ника, «Кейт», Джо Х, «Стива» или многие из ваших информационных материалов, сильная сторона команды разработчиков!

Между МИНИМАЛЬНЫМ РАМНОЕ ОТВЕРСТИЕ РАЗМЕРЫ (2-ПЛОСКИЕ) без обеспечения фиксированного 3-х мерного прохода (X, Y, Z)

С ПРОЗРАЧНОЕ ОТВЕРСТИЕ РАЗМЕРЫ, которые позволяют удалить 3 РАЗМЕРЫ, которые позволяют -размерные объекты (минимальная высота 30 дюймов / высота над — и ммм длина объекта, который был установлен, может когда-нибудь быть удален или должен быть установлен — ЧИСТЫЙ ДОСТУП ЧЕРЕЗ ОТВЕРСТИЕ! открытие, не обремененное НИЧЕМУ, чтобы поддерживать этот доступ, когда портал / доступ открыт!).

Как тот, кто «-продюсировал» видео и обучающие материалы по проверке по коду ЛЕСТНИЦЫ ….

Вы должны «получить» ОТЛИЧИЕ с РАЗНИЦЕЙ, т.е. свободный доступ — особенно с крышкой, которая была оборудована постоянной лестницей, лестницей или спусковой лестницей.

обрамленные размеры пола (или стены верхнего этажа) НЕ ТО ЖЕ, что ЧИСТЫЙ ОТКРЫТИЕ ДОСТУПА. Препятствия, ГЛУБИНА рамочного проема, уклон крыши или стропильных ферм наверху, опоры надстройки крыши, механические элементы, установленные в чердачном пространстве, ПОЛ, установленный в чердачном пространстве, — могут отрицательно повлиять, то есть ЗАПРЕЩАТЬСЯ, на открытый проем доступа. , даже тот, который ПРЕВЫШАЕТ размеры рамы 22 x 30 дюймов.Скажем, например, УРОВЕНЬ или угол лестницы, опускающейся лестницы и т. Д. Дополнительно ограничивает ЧИСТЫЙ ДОСТУП к «обрамленному проему».

Независимо от «минимумов» эффективный результат должен быть достаточным, чтобы обеспечить снятие устройства (ов) И иметь минимальное свободное эффективное отверстие в установленном состоянии.

Вы, кажется, ПРОПУСТИТЕ, что вы можете кадрировать и соответствовать минимумам R807 и , но не имеете эффективного свободного доступа , который соответствует минимуму МЕНЬШЕЙ ширины, предусмотренному в 1305.1.3 — для чего может потребоваться ПРЕВЫШЕНИЕ минимальной ширины рамы R807 , чтобы получить ЗАТРАГИВАЕМУЮ и ЭФФЕКТИВНУЮ ширину проема для свободного доступа, которая обеспечивает глубину 20 дюймов и 30 дюймов И ЕЩЕ МОЖЕТ быть слишком малой для обеспечения / удаления установленная техника. Сборка чердачного перекрытия и потолка: глубина 10 дюймов против 8 дюймов против 12 дюймов против 6 дюймов; по сравнению со стеной разной глубины обрамления. Тела тех, кто «получает доступ», огибают посягательства на открытое отверстие для доступа, механические устройства этого не ожидают.

ВОЗМОЖНО ИМЕТЬ ШКАФ с рамой шириной 22 дюйма, которая все еще не обеспечивает ЧИСТЫЙ ДОСТУП шириной 20 дюймов — и это НЕ будет соответствовать минимальным требованиям к наличию каких-либо механических устройств на чердаке.

Вот почему M1305 расширяет требования со специфичностью, превышающей R807.

РАЗМЕР ОТКРЫТИЯ ДОСТУПА отличается от размеров проема в рамке. Последний (R807) включает только 2 размера и ось X и Y; Первый (M1305) включает рассмотрение осей X, Y и Z и все же должен быть достаточным (вполне возможно, большего размера), чтобы обеспечить удаление механического устройства через проем без демонтажа проема, каркаса, крыши или надстройки стены, или лестница или лестница, если они есть, и запрет на любые посягательства на указанное открытое отверстие для доступа, чердачную зону или ниже, или в пределах пути доступа / выхода к, через, и за пределы 3-мерного потолка / пола в сборе ( или стеной на верхний этаж) сам портал.

Возможно, СЕЙЧАС у вас будет шанс «получить» «это»; и вернитесь и переделайте материалы «лестницы» и «лестницы» — на этот раз, возможно, вы «получите все правильно», когда попытаетесь «применить» это.

Постройте свой собственный герметичный люк на чердаке — Pheasant Hill Homes

Недавно мы закончили строительство индивидуального дома для клиента, который попросил сделать дом особенно герметичным для экономии энергии и обеспечения повышенного комфорта. В любом случае это типичная наша цель, но поскольку клиент сделал особый запрос, а дом имел очень простую и эффективную форму, у нас была возможность работать с ним.Короче говоря, рейтинг воздухонепроницаемости дома составил 0,9 ACH50. Если вы плохо разбираетесь в занудном строительном жаргоне, то он примерно в 6 раз герметичнее, чем в среднем новый дом , и всего на 0,3 ACH ниже требований к воздухонепроницаемости самого энергоэффективного строительного стандарта в мире. Так что для нашего клиента результат вполне приличный.

Для создания герметичного дома необходимо тщательно проработать сотни вещей, но одна из наиболее часто упускаемых из виду в типичном новом доме — это люк на чердаке.Как правило, это отверстие размером 22 на 30 дюймов в потолке вашего дома в не кондиционированное пространство, поэтому оно, безусловно, заслуживает некоторого внимания. (* Особое примечание: не забудьте проверить местные строительные нормы и правила на предмет минимальных размеров доступа на чердак, чтобы гарантировать, что ваш готовый проем будет по-прежнему соответствовать этим требованиям). В прошлом поискав в Интернете простой дизайн, я знал, что буквально не было ни одной хорошей статьи или ресурса о создании действительно герметичного чердачного люка. Далее следует простое руководство из 10 шагов по созданию собственного герметичного люка для доступа на чердак за очень небольшую плату, несколько часов вашего времени, легкодоступные материалы и методы, доступные любому, кто знаком с электроинструментами.Соответствующие изображения будут предшествовать каждому шагу и сопровождающему его тексту.

Список покупок:

— Два куска внутренней дверной косяки длиной 7 футов

— Два куска уплотнителя для пропила длиной 7 футов

— Один кусок МДФ (Medite) или меламина размером не менее размера вашего проема на чердаке

— Четыре затвора

— Один лист 4 x 8 дюймов 2 ″ XPS (экструдированный жесткий пенополистирол)

— Один тюбик строительного клея, совместимого с пеной (напр.PL Premium или PL 300)

— Конопатка под покраску

— Винты с цилиндрической головкой 3 дюйма

— Шайбы

Необходимых инструментов:

— Пила столовая

— дрель

— Пистолет для уплотнения

— Универсальный нож

Шаг 1: Купите внутренний дверной косяк 2 × 4 в местном строительном центре (или в любом магазине, где продаются двери для домов). Обычно он имеет длину 7 футов, и вам понадобятся три его части для стандартного люка на чердаке.

Step 2: На фотографии ниже вы заметите, что внутренний дверной косяк не имеет каких-либо уплотнителей по очевидным причинам. Однако в вашем строительном магазине продаются уплотнители для прорези, которые они устанавливают в косяки наружных дверей, чтобы защитить их от дождя и ветра. Вам также понадобятся три 7-дюймовых куска уплотнителя для прорези. Вы будете использовать настольную пилу, чтобы сделать пропил в косяке косяка на дверном полотне, чтобы принять эту уплотнительную прокладку, как показано на фотографиях в шаге 3 ниже.Вы также можете просто купить накладку для дверного косяка с прорезью в ней, но здесь, в Британской Колумбии, эта заготовка теперь перемещается в сторону композитного продукта, чтобы лучше противостоять повреждению от влаги, поэтому он намного дороже и совершенно не нужен в этом приложении.

Шаг 3: На фотографиях ниже вы заметите, что теперь вы прорежете пропил в косяке, а на фотографии справа вы можете увидеть вставленную в него уплотнительную прокладку для пропила. Это гибкий пенопласт с виниловым покрытием, который хорошо сжимается, образуя достаточно воздухонепроницаемое уплотнение, но только когда на него оказывается давление.Подробнее об этом позже.

Step 4: На следующих трех рисунках показан запас, прорезанный и собранный в форму нашего люка доступа на чердак (убедитесь, что на этом этапе ваша рама квадратная!). Вместо того, чтобы разрезать его так, чтобы он плотно прилегал к обрамленному отверстию, оставьте немного места для прокладки даже по краям, чтобы он выглядел по центру вашего отверстия. На втором изображении выше показано крупным планом, как вам придется обрезать косяк на одной детали, чтобы сформировать своего рода удлиненный паз или нахлест, чтобы углы правильно соединились друг с другом.На третьем изображении показано, как он будет выглядеть после того, как уплотнитель будет вырезан и установлен по всей внутренней части люка. Обратите внимание, что мы видим «верхнюю» или чердачную сторону люка.

Шаг 5: Затем вам нужно будет вырезать кусок МДФ, меламина или другой гладкой панели, подходящей для вашего чердачного люка. Он будет сидеть прямо поверх вашей уплотнительной прокладки. Лучше всего что-нибудь под покраску, а что-нибудь тяжелее — лучше, так как это поможет сохранить давление на уплотнитель.Положите его в чердачный люк, слегка надавите, чтобы раздавить уплотнитель, поместив тяжелый груз в центр панели, затем обведите карандашом верхний край вокруг внутренней части косяка.

Шаг 6: Затем установите упор для настольной пилы так, чтобы, когда верхний край люка доступа был размещен напротив ограждения, за пределами лезвия врезался точно в карандашную линию, представляющую верхнюю часть вашей панели будет сидеть, как только она будет плотно прижата к уплотнителю.Возможно, вам захочется, чтобы кто-нибудь помог вам закрепить раму во время резки и не забывать о том, где находится лезвие, когда вы проталкиваете кусок. После завершения панель должна находиться в люке, прямо над вырезом, который вы сделали в раме, как показано на втором рисунке ниже.

Шаг 7: Это простое кулачковое оборудование, показанное на рисунках ниже, действительно делает все это эффективным. В наружных дверях защелка и защелка плотно прижимают дверь к уплотнительной прокладке, образуя герметичное уплотнение.В большинстве типичных чердачных люков на верхнем крае гипсокартона, выступающего в чердачный проем, есть только тонкий кусок наклеиваемой уплотнительной прокладки. Этот клейкий герметик не только плохо герметизирует воздух, он также известен тем, что падает в пыльной среде (скажем, например, на чердаке, где есть холмы из пушистой выдувной целлюлозной изоляции!). Но помимо этого, если на уплотнитель воздушного уплотнения не оказывается постоянное давление, он гораздо менее эффективен. Таким образом, это оборудование делает трюк, чтобы оттянуть крышку панели вниз, поддерживая постоянное давление между панелью и уплотнением.Перевернув чердачный люк в этот момент, вы теперь можете увидеть нижнюю часть крышки (которую вы увидите, когда посмотрите на нее после того, как она будет установлена), и вам будет легко найти оборудование, предварительно дрель и установите его. Будьте хорошим мастером и располагайте фурнитуру так, чтобы все они находились на одинаковом расстоянии от углов панели!

* Ничего не стоит то, что не все кулачковое оборудование будет работать под углом 90 градусов, поэтому важно осмотреть детали перед их покупкой, чтобы убедиться, что крючок по-прежнему зацепляется за защелку под углом 90 градусов .

Шаг 8: Перед установкой люка доступа на чердак необходимо изолировать его заднюю часть, прежде чем устанавливать все на место. Здесь, в Канаде, наше минимальное требование к изоляции чердака — R-40 (это метрическое значение U 0,142, если вы находитесь в Европе или фактически используете блоки, которые мы должны использовать в Канаде!). Таким образом, в нашем случае это означает около 8 дюймов жесткого пенопласта XPS (который имеет значение r примерно R-5 на дюйм). Этот пенопласт должен быть обрезан до внешнего размера вашего люка на чердаке, который вы предварительно собрали.Когда вы отрежете четыре части, склейте их вместе с помощью строительного клея, предназначенного для работы с пеной, а затем приклейте весь пеноблок к задней стороне панели люка по центру (как здесь). Когда крышка будет окончательно установлена, пена будет налегать на раму люка чердака, помогая уменьшить тепловые мостики приклада дверного косяка. Любая мелочь помогает! Вы можете предварительно покрасить и повторно установить оборудование на крышку панели, как я сделал здесь (то же самое с рамой люка), чтобы после установки всего было меньше работы над головой.(Обязательно закрасьте все шесть сторон панели, чтобы она не деформировалась со временем.)

Шаг 9: Ниже показан люк рамы , установленный в проем чердака. Как видите, гипсокартоны сделали свое обычное дело: гипсокартон на потолке выступает в обрамленное отверстие чердака. Вы просто установите люк наверху этого гипсокартона, отцентрируете его в пространстве, установив прокладки между его задней стороной и рамой, где бы ни были ваши винты, а затем закрепите его на месте. Обратите внимание: Очень важно, чтобы вы правильно детализировали люк на чердаке с конопаткой. Как видно на рисунке, нижний край рамки люка заделан до края гипсокартона. Если этого не сделать старательно, то люк на чердаке может быть настолько плотно прижат к уплотнению, насколько захочет, без конечного результата; воздух будет просто просачиваться между гипсокартоном и рамой люка, полностью сводя на нет усилия, которые вы приложили. Я на самом деле нанесла каплю герметика вдоль верхнего края гипсокартона, прежде чем установить люк на место, чтобы 2 уровня защиты для герметичности нашей сборки.Если вы действительно хотите пройти лишнюю милю, вам следует распылить пену на любой небольшой зазор между рамой и внешней стороной рамы люка доступа на чердак (но любой, кто идет на такую ​​длину, вероятно, должен иметь доступ на чердак сбоку от внешней стороны. двускатная стена и даже в потолке нет дырки от воздушного барьера!).

Шаг 10: Затем просто поместите панель с пенопластом, прикрепленным к ее задней стороне, на место и защелкните защелки. Они будут плотно прижимать панель к уплотнению и удерживать нагретый или охлажденный воздух там, где он должен: в вашем доме, , а не , на чердаке!

Надеюсь, вы нашли это руководство понятным и практичным.Это прекрасный пример того, что может сделать опытный строитель, чтобы сделать дома более энергоэффективными и комфортными, и это отличный проект для любого домовладельца — применить их в своем собственном доме. Ознакомьтесь с другими статьями нашего блога и ознакомьтесь с другими примерами нашей работы, посетив нашу главную страницу здесь: www.buildbetterhomes.ca

Выбор подходящей мансардной лестницы

Выбор подходящей лестницы на чердак для вашего дома может показаться простым делом, но есть несколько вещей, которые следует иметь в виду, прежде чем принять решение о ее приобретении.Большую часть времени наших клиентов беспокоят монтажные размеры, высота потолка и различия в материалах чердачных лестниц.

В этой короткой статье рассматриваются эти конкретные вопросы, поэтому вы можете легко выбирать между всеми доступными вариантами. Помните, что приобретение правильной лестницы на чердак для ваших нужд очень важно, вы не хотите быть одним из тех домовладельцев, которые сделали неправильный выбор и почти никогда не используют свое чердак.

Выберите правильное расположение чердачной лестницы

Важно учитывать повседневное использование помещения под чердачной лестницей.Например, установка его в гараже может затруднить необходимость всегда вытаскивать машину из гаража, чтобы получить доступ на чердак. Это, в свою очередь, может сделать чердак менее часто используемым и, в конце концов, неоптимальным вложением средств.

Также убедитесь, что пространство, ведущее к чердачной лестнице, достаточно комфортно, чтобы нести все типы предметов, которые вы принесете на чердак.

Выберите подходящую чердачную лестницу Габаритные размеры проема

Примерное открытие — это длина vs.габаритные размеры лестницы при установке на мансардном этаже. Черновой проем для полноразмерной чердачной лестницы должен быть не менее 22,5 на 54 дюйма. А вот чердачные лестницы Louisville Ladder варьируются от

.

• Классический размер 22,5 x 54 дюйма
• Средний размер, 25,5 x 54 дюйма
• Большой размер, 30 x 60 дюймов

Подумайте, как вы собираетесь использовать чердак и какие предметы (например, размер коробок, светильников и праздничные украшения) вы будете там размещать.Чем больше проем чердака, тем легче его будет использовать, но это баланс между использованием, вашим бюджетом и тем, как часто вы собираетесь его использовать.

Выберите подходящую высоту потолка чердачной лестницы

Теперь пора измерить высоту потолка до пола. Чердачные лестницы различаются по длине, и вам нужно купить подходящий вам размер. Чердачные лестницы Louisville Ladder можно регулировать по разной длине, чтобы вам было еще проще выбрать то, что вам нужно.

Например, наша алюминиевая чердачная лестница AA2210 имеет от 7 футов 8 дюймов до 10 футов 3 дюймов, что означает, что если высота вашего потолка находится между этими цифрами, это правильный выбор для вас.

Одна важная вещь, на которую следует обратить внимание: Louisville Ladder не делает лестницы для потолков высотой ниже 7 футов или больше 12 футов.

Выбор подходящего материала для чердачной лестницы

Несмотря на то, что Louisville Ladder производит лучшие в своем классе чердачные лестницы, есть несколько различий между алюминиевыми чердачными лестницами и деревянными чердачными лестницами.

Алюминиевые чердачные лестницы:

• Легкий
• Сильный
• Влага и ржавчина маловероятны

Деревянные чердачные лестницы:

• Прочный и прочный
• Цена ниже
• Может быть более подвержен воздействию влажности и изменения температуры, в зависимости от конструкции чердака и колебаний температуры в течение года.

Теперь, когда вы знаете основные шаги по выбору подходящей лестницы для вас и вашего дома, следующим шагом будет установка! Посмотрите наше простое видео по установке чердачной лестницы.Мы будем сопровождать вас на каждом этапе процесса и поможем вам ничего не упустить.

Если вы хотите получать электронное письмо, когда мы публикуем подобные полезные статьи, подпишитесь на нашу рассылку! Мы будем отправлять вам одно или два электронных письма в месяц, максимум, никогда не спамить и не делиться вашей информацией с кем-либо. А также вы первым узнаете о наших акциях и специальных скидках!

Дополнительная информация о двух новых стандартных размерах люка в крыше

Новая модель RHDG-6WT серии Diamond

JL с размерами 32 x 72 дюйма была разработана для обеспечения доступа с лестницы, что дает вам больше возможностей для соответствия этому стандарту IBC.

В зданиях высотой 4 и более этажей над уровнем земли IBC требует, чтобы в некоторых зданиях был доступ на крышу. 2015 IBC 1011.12.2 «Доступ на крышу» гласит: «В зданиях без занимаемой крыши доступ на крышу должен быть через люк в крыше или люк площадью не менее 16 квадратных футов (1,5 м²) и имеющий минимальный размер 24 дюйма (610 мм) ».

Для зданий, описанных выше, для которых на крыше требуются стояки, требуется люк размером не менее 16 квадратных футов, чтобы пожарные могли пройти в них в полном снаряжении.Имейте в виду, что существует несколько распространенных размеров люков, которые указаны для зданий до трех этажей, которые меньше этого размера. Отверстия для люков размером не менее 16 квадратных футов, например 48 x 48, 32 x 72, 30 x 78 и 36 x 66 дюймов, будут соответствовать этому стандарту. См. Полную документацию IBC в Интернете для получения полной информации по этой теме.

При указании отверстий для доступа в крышу следует также уделить внимание обеспечению минимального зазора над потолком 80 дюймов от носовой части ступени лестницы до проема в крыше.Широкий диапазон длин люков позволяет разместить лестницы с уклоном от 30 до 60 градусов. И IBC 1011.3 2015, и OSHA 1910.25 (b) (2) требуют минимального зазора над лестницей 80 дюймов). В некоторых юрисдикциях есть свои вариации, поэтому сначала обязательно проконсультируйтесь с местным AHJ.

Новая модель RHDG-7 серии Diamond

JL с размерами 37 x 30 дюймов соответствует обоим этим стандартам OSHA и обеспечивает необходимый зазор.

OSHA указывает минимальный зазор спереди и сзади фиксированных лестниц.OSHA 1910.23 (d) (13) (ii) определяет этот зазор следующим образом: «Минимальное перпендикулярное расстояние 30 дюймов (76 см) от средней линии ступенек или перекладин до ближайшего объекта на стороне лестницы для подъема. При столкновении с неизбежными препятствиями минимальный зазор у препятствия может быть уменьшен до 24 дюймов (61 см) при условии установки дефлекторных пластин ». См. Полную документацию OSHA в Интернете для получения полной информации по этой теме.

Чтобы обеспечить достаточное пространство для аварийного персонала и защитить рабочих от травм при использовании люка, OSHA устанавливает минимальный зазор 30 дюймов между средней линией ступенек лестницы и задним краем (откидной стороной) отверстия люка.Обычный размер люка на крыше составляет 36 x 30 дюймов для доступа по лестнице на крышу, однако этот размер не соответствует этому стандарту OSHA. При необходимом зазоре 7 дюймов за лестницей остается только 29 дюймов, чтобы оператор мог подняться по ней. Либо к заднему краю проема можно добавить отражающую пластину под углом 60 градусов, либо можно установить люк в крыше размером не менее 37 x 30 дюймов.

OSHA также требует минимального зазора по бокам проемов лестницы. OSHA 1910.23 (d) (13) (i) говорится, что стационарные лестницы, не имеющие клеток или колодцев, имеют: «Свободную ширину не менее 15 дюймов (38 см) с каждой стороны от средней линии лестницы до ближайшего постоянного объекта». Люки в крыше с минимальной длиной 30 дюймов будут соответствовать стандартам OSHA.

Доступ к главной заботе для чердаков, пространство для обхода

Чердаки и ползунки похожи на некоторых членов семьи — вы знаете, что они там есть, но вы бы сразу с ними не справились, если только вам не придется.Но в тех случаях, когда вам все же приходится совершать ужасное сканирование, имеет смысл иметь удобный доступ. Фактически, большинство строительных норм и правил очень четко определяют размеры доступа, расположение и другие особенности, которые помогают сделать доступ и работу в этих областях немного безопаснее и проще.

ДОСТУП НА ПОМОЩЬ

Если у вашего дома приподнятый фундамент, стволовые стены фундамента и каркас для пола создают пространство под домом — пространство, называемое в строительных нормах и правилах как «пространство под полом», но более широко известное в профессионалах как пространство для обхода.В подпольях обычно есть довольно много строительных компонентов — проводка, водопровод, воздуховоды, а иногда и отопительное оборудование, — и доступ к ним является определенной необходимостью.

Согласно большинству строительных норм и правил требуется люк размером 18 на 24 дюйма. Этот размер увеличивается до 20 на 30 дюймов, если в подвале есть такое оборудование, как печь (см. Ниже). Как правило, две поперечные балки устанавливаются между двумя балками пола и перпендикулярно к ним, чтобы создать прямоугольный проем, но в некоторых случаях балку, возможно, придется разрезать и обрамить заглушкой, чтобы получить проем надлежащего размера или в правильном положении. место расположения.

В большинстве кодов не указывается, находится ли проем внутри или снаружи дома. Однако в холодном климате люк для доступа обычно размещается внутри — обычно в полу расположенного в центре туалета — для того, чтобы ограничить попадание холодного воздуха в пространство для ползания. Если вы размещаете доступ снаружи, убедитесь, что он изолирован и защищен от атмосферных воздействий и вторжений насекомых или мелких животных.

ДОСТУП НА ЧЕРДАК

Доступ на чердак необходим для любого чердака, высота потолка которого в свету составляет 30 дюймов или более, а размер проема должен составлять не менее 22 на 30 дюймов.Обратите внимание, что одно измерение составляет 22 дюйма вместо 24 дюймов — строительные нормы и правила сделали эту регулировку так, чтобы отверстия для доступа подходили между обычно используемыми фермами крыши, которые обычно находятся в 24-дюймовом центре.

Здесь опять же, коды обычно не указывают внутренний или внешний доступ. Во многих старых домах люки для доступа снаружи расположены в конце фронтона, но в более новых домах их гораздо чаще находить внутри — опять же, как правило, в центральном чулане. Если доступ находится внутри, то внутри чердака необходимо соорудить дамбу, чтобы она окружала проем и не допускала попадания в проем взорванной изоляции.Кроме того, люк должен быть изолирован на том же уровне, что и окружающий чердак, что обычно делается путем прикрепления изоляционного войлока к чердачной стороне крышки люка.

ДОСТУПНАЯ ТЕХНИКА

Нередко можно найти крупные части оборудования, такие как печи, водонагреватели, насосы и другое оборудование, обычно называемое «приборами» в большинстве строительных норм и правил, — расположенное на чердаке или в подполье. В этих случаях вам следует знать о некоторых дополнительных требованиях строительных норм.

Во-первых, в большинстве кодексов указано, что прибор должен быть «доступным для осмотра, обслуживания, ремонта и замены без демонтажа постоянной конструкции» — проще говоря, если вам нужно работать или заменить свою печь или другое оборудование, вы должны быть в состоянии сделать это, не проделывая дырки в полу или потолке.

Кроме того, «30 дюймов рабочего пространства и платформа должны быть предусмотрены перед стороной управления для обслуживания устройства». Это означает, что на чердаке вам понадобится кусок фанеры или другого подходящего материала, помещенный на потолочные балки перед устройством со стороны, где расположены панели управления и доступа, чтобы вы создали платформу, чтобы встать на колени или встать. во время работы, и эта платформа должна выступать от устройства минимум на 30 дюймов и быть не меньше ширины самого устройства.

На чердаках с бытовой техникой отверстие для доступа все еще составляет минимум 22 на 30 дюймов. Кроме того, устройство должно быть расположено так, чтобы был свободный проход от люка к устройству, и этот проход должен быть минимум 22 дюйма в ширину и 30 дюймов в высоту.

В подпольях с оборудованием размер отверстия доступа увеличивается до 20 на 30 дюймов. Здесь также вам понадобится проход от люка доступа к прибору размером 20 на 30 дюймов и минимум 30 дюймов свободного рабочего пространства на стороне управления прибором.

Еще одно требование строительных норм, о котором следует помнить, заключается в том, что на чердаке или в подвесном пространстве должен быть предусмотрен постоянный светильник, если там установлено оборудование, и второй свет рядом с самим оборудованием для обслуживания. Кроме того, электрическая розетка должна быть установлена ​​на расстоянии не более 25 футов от устройства для использования во время обслуживания, а в местах для ползания эта розетка должна быть выключателем замыкания на землю (GFI).

Помните, что строительные нормы и правила могут различаться в зависимости от юрисдикции, поэтому всегда уточняйте конкретные требования в местном строительном отделе перед выполнением каких-либо работ.

***
Отправить письмо в редакцию для публикации.
Отправьте комментарий или новостной совет в нашу редакцию.
Пожалуйста, включите заголовок статьи.

.
