Крепление полипропиленовых труб: 3 популярных способа

SlavagodM

9447
0
0

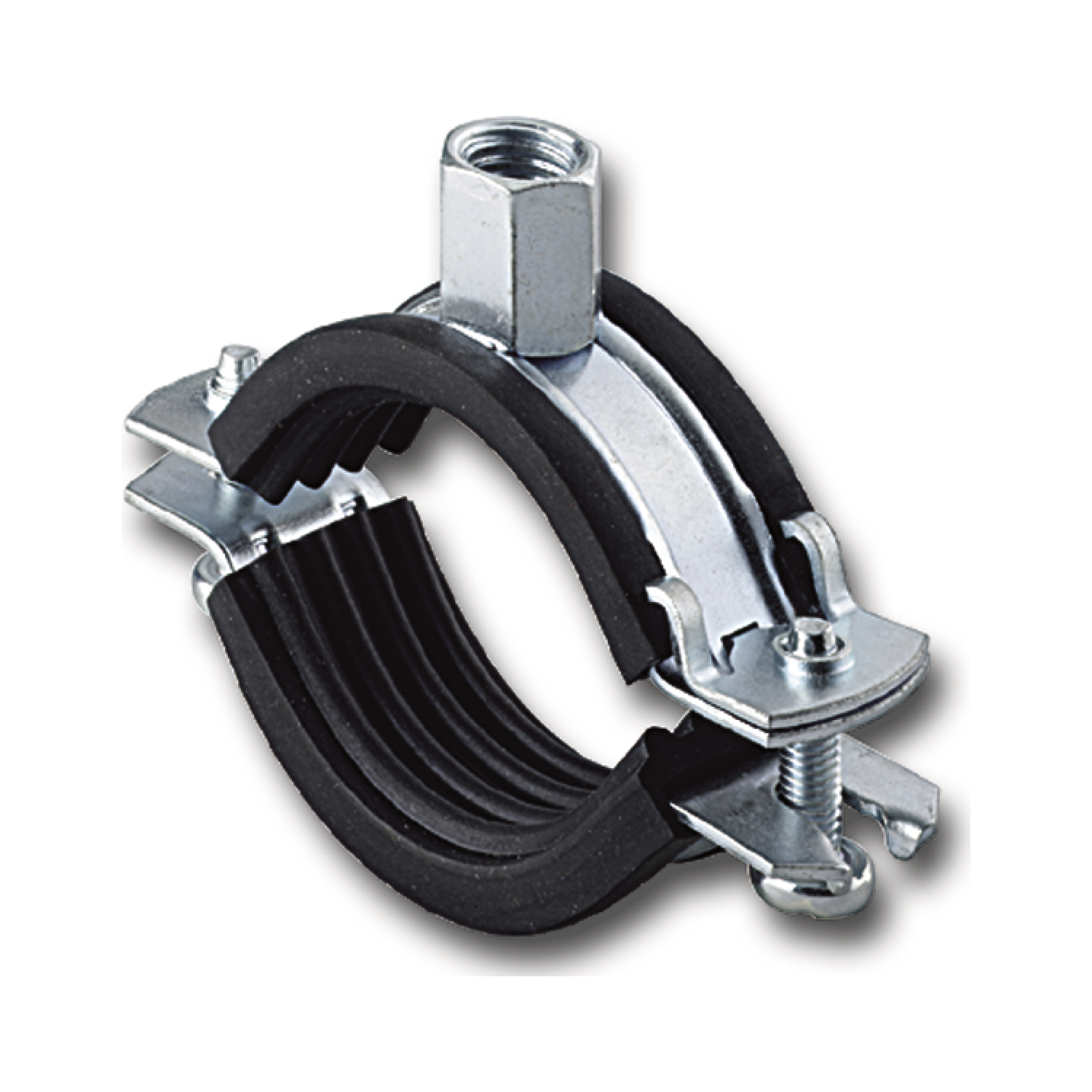

Металлические хомуты разного диаметра

Сразу хочу сделать оговорку, что расстояние между креплениями полипропиленовых труб не имеет принципиального технологического значения. Здесь важны другие нюансы, например, сохранение ДУ при сварке, маркировка PPR для тех или иных целей или, к примеру, то же качество крепления. Я расскажу вам из личного опыта, как всё это связано с кронштейнами, а ещё предлагаю дополнительно посмотреть видео в этой статье.

Фиксация ППР — что с этим связано

Сразу хочу немного приподнять завесу о взаимосвязи фиксации с другими факторами. Например, вы не сможете надеть кронштейн на фитинг, а если, к примеру, для отопления используете PPR PN-20, то кронштейны нужно ставить чаще, нежели на PPR PN-25 и так далее.

Способы крепления

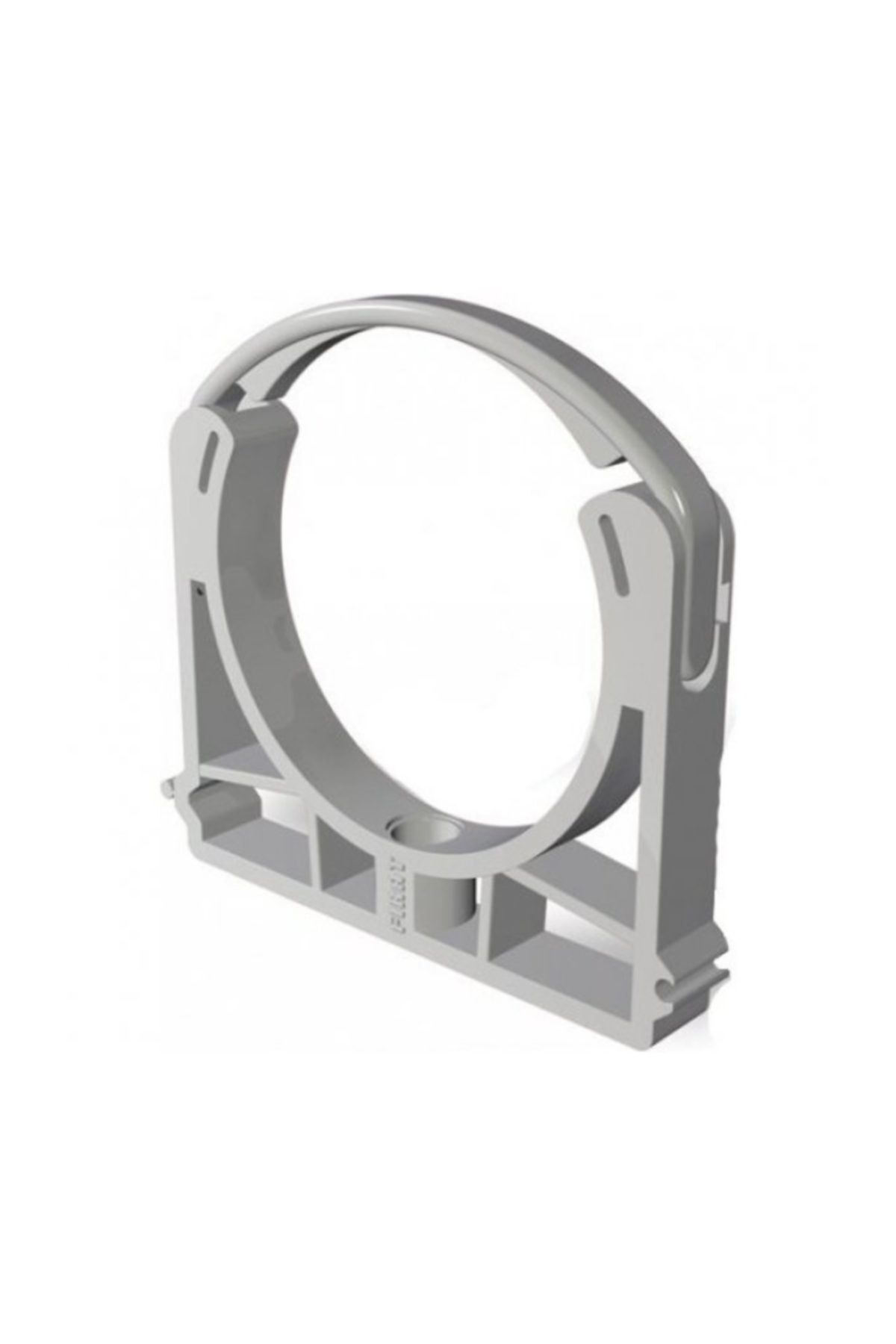

Пластмассовые кронштейны для PPR

Давайте рассмотрим три наиболее распространённых способа фиксации ППР труб в частном и производственном секторе:

1. Самый распространённая консоль для фиксации ППР, это пластиковый кронштейн, поэтому расстояние крепления полипропиленовых труб к стене, потолку или полу здесь определяется толщиной хомута этого самого кронштейна. Дело в том, что они сцепляются между собой и трубы получаются, чуть ли не вплотную друг к другу. Такой метод очень удобен, как для водопровода, так и для отопления.
2. Но в некоторых случаях удобнее будет использовать металлический кронштейн с хомутом, например, при диагональном подключении радиаторов или разводке водопровода в ванной комнате, когда на трубу надевают утеплитель. Преимущество такой фиксации состоит в том, что трубу невозможно простым усилием освободить от фиксатора — нужно только раскрутить хомут. Как правило, такие кронштейны используются для труб большого диаметра, но и цена у них, конечно, выше пластика.

Крепление в штробе подвесами: серым цветом обозначена штроба, красным — трубы, белым — подвесы, крестиками — дюбели с шурупами

3. Но есть ещё один способ, который используют в тех случаях, когда трубу ППР нужно спрятать в штробу, например, в стене ванной, где очень важна экономия полезной площади помещения. После прокладки PPR штукатурят, но для этого их нужно чем-то зафиксировать, так как придерживать трубы руками крайне неудобно, а порой, даже невозможно. В таких случаях их удобнее всего прижать ленточными перфорированными подвесами, как это показано на схеме вверху.

Какими бывают полипропиленовые трубы и как это связано с креплением

Разные PPR

PN-10 представляет собой наиболее дешёвую и тонкостенную трубы, с самой тонкой стенкой, например, в 20-й ППР толщина стенки составляет всего 1,9 мм. Эксплуатация такой продукции допустима при рабочей температуре не выше 20 ⁰C, с кратковременным увеличением до 45 ⁰C, следовательно, здесь возможно только внутриквартирное использование. В некоторых случаях домашние умельцы делают из них своими руками поливочные системы на грядках, где они просто укладываются на грунт без всякого крепления.

Стена у такого PPR рассчитана на давление 1 МПа или 10,197кгс/см2, что, по сути, слишком мало, следовательно, третий, скрытый под штукатуркой или даже под каркасной облицовкой способ фиксации здесь неуместен. Дело в том, что давление может повыситься и тогда вам придётся либо отключать водопровод, либо демонтировать стену. Но и одно, и другое, вряд ли кого-то устроит.

PN-16 уже более серьёзный материал — здесь рабочая температура составляет 60 ⁰C, а рабочее давление 1,6 МПа или 16,315 кгс/см2. В таком материале нет армирования, и такую ППР обычно используют для холодного водопровода, где подходит любой способ крепления.

Но в отдельных случаях, при условии, что она будет закреплена металлическими подвесами под штукатуркой, её можно использовать для ГВС в домашних условиях. Дело в том, что от бойлера вода выше 90 ⁰C не нагревается, а это просто вызывает деформацию, чего не произойдёт в стене. Это подтверждено моим личным опытом — такая разводка у меня действует уже 10 лет, хотя бойлер работает почти всё время в среднем режиме и лишь изредка — в максимальном.

PPR с армированием алюминиевой фольгой

PN-20 воспринимается сантехниками как универсальная труба, так как подходит и для холодного, и для горячего водопровода, а в большинстве случаев — и для отопления. Рабочее или номинальное давление для PN-20 составляет 2 МПа или 20,394 кгс/см2, а постоянная температура жидкости 95 ⁰C. Как вы понимаете, в домашних условиях при автономном отоплении до такой температуры котёл никто не разогревает, следовательно, вопросов о целесообразности монтажа здесь не возникает никаких.

Несколько по-иному стоит вопрос при централизованном отоплении, где возможны непредсказуемые повороты, особенно в небольших районах, когда котельная отапливает всего несколько домов. В случае превышения температуры на 10-15 минут труба может просто деформироваться, то есть, провиснуть между кронштейнами. Поэтому, если вы всё-таки решили использовать для разводки PN-20, то поставьте консоли через 50 см — она не прогнётся.

На фото: зачистка PPR PN-25 шайвером

PN-25 считается самой надёжной полипропиленовой трубой — её номинальное давление составляет 2,5МПа или 25,492кгс/см2, а рабочая температура 95 ⁰C с возможным повышением до 110 ⁰C. Именно её инструкция рекомендует применять для систем отопления, но здесь имеются некоторые особенности.

Например, для такой трубы нужен только металлический кронштейн с хомутом, так как её диаметр несколько больше, а для пайки нужно использовать шайвер для зачистки армирующего слоя, так как он находится близко к поверхности.

В домашних условиях труба PN-25 используется редко.

Заключение

Выбирать крепление для полипропиленовых труб нужно в зависимости от обстоятельств, и нередко основным фактором в таком выборе становится дизайн помещения. Если вы хотите предложить какой-то свой интересный способ или у вас возникли сомнения — напишите об этом в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

29 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Как установить крепление для канализационных труб?

Ранее канализация и трубопроводы не так часто встречались в загородных частных домах, однако сегодня же, напротив, данные коммуникации необходимы для комфортного пребывания и отдыха даже за пределами мегаполиса. Поэтому для современных хозяев, планирующих постройку частного дома, вопрос о грамотной прокладке канализации. Для того что бы установить крепление для канализационных труб требуется строго соблюдать определенные несложные правила, которые зависят от видов крепежа, используемых при обустройстве водоотводной системы.

Крепеж для канализационных труб и его виды

Для того что бы установить крепеж для канализационных труб используются определенные крепежные устройства, которые называются хомутами. Исходя из названия, очевидно, что фиксация элементов канализации происходит путем ее обхвата. Обхватывающая деталь продается в комплекте с анкорным, дюбельным или винтовым креплением, необходимым для соединения хомута и стены либо прочей несущей поверхности. Поэтому для монтажных канализационных работ может потребоваться перфоратор или дрель, набор отверток и ключей, которые необходимы для затягивания саморезов, гаек, болтов и так далее.

Хомуты из металла и пластика

Крепления для пластмассовых канализационных труб: а — под пристрелку; б — под забивку; в — под винтовое соединение

Хомуты, используемые для крепления канализационных труб, сегодня изготавливаются из пластика или металла. Крепежи и из одного, и из другого материала достаточно удобны и просты, если говорить об их монтаже.

Большинство производителей канализационных конструкций часто выпускают трубы в комплекте с крепежными элементами. Поэтому вопрос о выборе определенного вида хомутного крепежа не рассматривается.

Первое на что стоит обратить внимание, выбирая между металлическими и пластиковыми хомутами, — это эстетическая составляющая помещения, где будет проведена канализация. Особое внимание необходимо уделить данному вопросу, если коммуникации будут открытыми, а не скрытыми в стенах или интерьерных конструкциях. Тут нужно говорить о выборе пластиковых хомутов, которые менее заметны и имеют привлекательный внешний вид. В большинстве случаев канализация располагается в местах, которые недосягаемы для всеобщего обозрения. Тут подойдут хомуты из металла, которые представляют собой универсальное соединение, которое может быть и свободным, не наглухо затянутым, и глухим, неподвижным.

По конструкционным особенностям все хомуты разделяются на 2 вида — цельные и двойные. Цельные обычно изготавливаются из пластика, двойные же могут быть как пластиковыми, так и металлическими. Отличительной особенностью двойных хомутов является возможность регулирования диаметра при помощи винта, поэтому их можно использовать для труб с различным диаметром. Двойные хомуты для труб, в свою очередь, делятся на одновинтовые и двухвинтовые, в зависимости от количества винтов.

Плавающее или жесткое крепление

Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим. Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.

Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев, популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.

Основные правила монтажа канализационных крепежей

Крепление удерживающих элементов должно выполняться в соответствии с общепринятыми нормами, правилами и требованиями. Система канализационных труб является сложным комплексом разных элементов, которые в дальнейшем будут подвержены влиянию различных факторов: нагрузка, коррозия, вибрации и возможные засорения. Поэтому важно во время монтажа канализации придерживаться общеустановленных правил и рекомендаций:

• Расположение крепежей. Необходимо правильно просчитать расположение каждого хомута. Необходимо произвести крепление в каждом месте, где канализация разветвляется, имеет изгибы, соединения труб или закрепления арматуры. Рекомендуем перед началом работ составить схему прокладки труб канализации, на которой будут отмечены месторасположения хомутов. Схема может быть обозначена прямо на стенах с помощью осевых линий.
• Уклон трубы. Крепить хомуты необходимо так, чтобы минимальный уклон трубы был равен 20 мм на каждый погонный метр канализационного трубопровода. Чтобы в дальнейшем избежать частых засоров канализации, следует избегать часто встречающихся перпендикулярных поворотов.
• Чередование плавающих, неподвижных и жестких крепежей. Важное правило! Каждая труба в обязательном порядке должна быть закреплена нескользящим хомутом, который, как правило, располагается у ее основания, там, где труба соединяется с другими деталями канализационной системы. В остальных случаях может использоваться поочередно, как жесткое крепление, так и плавающее.
• Расстояние между хомутами. При монтаже металлопластиковых или пластиковых труб их крепление осуществляется из расчета двухметрового расстояния между крепежами. Более тяжелые трубы необходимо крепить чаще, с интервалом между хомутами метр или полтора.
• Надежность крепления. Трубы канализационной системы в процессе использования подвержены определенным нагрузкам, температурным перепадам и вибрации. Чтобы на качество эксплуатации системы не смог повлиять ни один из перечисленных факторов, каждая труба должна быть надежно прикреплена к несущей поверхности. Анкоры и дюбели крепежей должны плотно держаться на материале, из которого изготовлена поверхность. Он не должен растрескиваться или крошиться. Часто в случае, когда нет возможности прочно закрепить хомут, полностью меняется схема прокладки канализации.

В итоге можно сказать, что придерживаясь элементарных правил, можно установить крепление для канализационных труб своими руками в собственном доме. Кроме того, каждый современный производитель конструктивных элементов максимально заботится о простоте и удобстве монтажа. Обустройство канализационного отвода не требует наличия профессиональных знаний, навыков и дорогостоящего оборудования.

Товары, которые были описаны в этой статье:

Клипса для крепления полипропиленовых труб к стене

Описание

Любой трубопровод должен быть закреплен. При монтаже полипропиленовых труб в качестве крепежного элемента могут выступать скользящие опоры фабричного изготовления. Настенные клипсы просты в использовании и имеют доступную цену.

Внешний вид настенной клипсы

Скользящая опора для крепления трубопроводов из полипропилена имеет два выступающих держателя и расположенное между ними отверстие под дюбель-гвоздь, через которое элемент закрепляется на стене. По бокам клипсы предусмотрены соединения типа «паз-шип». Они предназначены для объединения нескольких фитингов в единую систему. Такие совмещенные линии могут устанавливаться в местах одновременного распределения нескольких труб, например, в тепловом узле от которого трубопроводы расходятся десятками.

Потребительские характеристики настенной скользящей опоры

Фитинг может применяться как для полипропиленовых трубопроводов отопления, так и для водоснабжения. Он имеет достаточную температурную и механическую устойчивость.
Технические характеристики полипропиленового отвода:

1. Крепление к стене – в одной точке;
2. Крепление к потолку – допускается;
3. Крепление с идентичными элементами – предусмотрено;
4. Применение – системы трубопроводов отопления и водоснабжения;
5. Производитель – Украина, ООО «Розма»;

Монтаж скользящих опор для полипропиленовых труб

Монтаж крепежных элементов и полипропиленовых трубопроводов несложен, однако рекомендуется соблюдать определенную последовательность.

Этапы монтажа скользящих опор:

1. Разметка стен.
2. Высверливание отверстий.
3. Забивание дюбелей.
4. Установка клипс.
5. Закручивание дюбель-гвоздя.
6. Защелкивание полипропиленовой трубы в клипсу.

Важно верно выбрать расстояния между скользящими опорами. Если промежутки будут чрезмерно велики, то линии начнут прогибаться, а в районе клипс на них появится большое напряжение, негативно сказывающееся на материале. При подборе расстояний следует учитывать температурное удлинение (не устанавливать опоры в районе тройников и углов поворота), вес труб и рабочей жидкости. Для разных систем промежутки между крепежными элементами будут разными – чем выше температура и диаметр, тем меньше будет расстояние.

достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

• во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
• во-вторых, полипропилен абсолютно равнодушен к коррозии;
• в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
• в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

• +20 градусов расстояние составит 80 см. ,
• +30 градусов – 75 см.,
• +40 градусов – 70 см.,
• +50 градусов – 70 см.,
• +60 градусов – 65 см.,
• +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

• во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
• во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
• в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

• во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
• во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
• в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

1. пластиковая водопроводная труба определенного диаметра;
2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
3. специальный паяльник для сварки полипропилена с комплектом насадок;

   Перфоратор для работы со стеной

4. перфоратор;
5. «болгарка»;
6. измерительный инструмент;
7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

1. измерительные инструменты, карандаш или маркер;
2. строительный уровень;
3. перфоратор, шуруповерт;
4. ножницы, чтобы обрезать трубы – специальный инструмент;
5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Расстояние между креплениями труб: полипропиленовые, канализационные, стальные

Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

Хомуты для крепления труб

Виды креплений

Крепления имеют несколько разновидностей:

• обжимные;
• предохранительные;
• направляющие;
• опорные.

Они нужны для полного присоединения крепления к трубопроводу в разных местах.

Хомут изготавливается из стали или пластика. Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

• температурного режима перегоняемой субстанции;
• содержания в стенке трубы алюминия или стекловолокна;
• коэффициента линейного расширения в полипропиленовом трубопроводе;
• толщины, диаметра и материала изготовления трубы;
• дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
2. Придется приобрести некоторое количество дополнительных хомутов.

Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб

Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.

На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.

Склеивание и крепление ПВХ: 5 этапов

ПВХ склеивается с помощью двухступенчатого процесса на основе растворителя и цемента . Два растворителя работают вместе, создавая прочный химический шов, способный выдержать давление текущей воды. Когда дело доходит до выбора растворителей, у вас есть масса вариантов, поэтому обязательно прочтите этикетку. Кроме того, цвет каждой этикетки обозначает различную клеящую способность. Некоторые клеи предназначены для использования при высоких температурах, а другие связываются с различными видами пластмасс (ABS, CPVC и т. Д.) — всегда убедитесь, что материал вашего проекта соответствует вашему цементу.

Перед тем, как приступить к склеиванию, убедитесь, что вы установили все детали всухую и знаете, как их нужно расположить. Самый простой способ убедиться, что вы правильно выровняли все детали, — использовать маркер для сухого стирания. Отметка сухого стирания вдоль точек соединения, которая простирается от стыка до трубы, гарантирует, что ваши детали скреплены точно. Я обычно также ставлю номер на трубе и на стыках, обозначающий порядок сборки.

Установка

Прежде чем вы начнете использовать ПВХ-цемент, вы действительно должны убедиться, что носите подходящие средства индивидуальной защиты, и установить некоторые правила безопасности. Этот материал воняет, и вы определенно не хотите, чтобы он попадал на вашу кожу или глаза.

Каждый раз, когда вы используете ПВХ-цемент, убедитесь, что вы носите:

. тряпки или бумажные полотенца поблизости на случай, если что-то потечет или разольется.

Грунтовка

Растворитель грунтовки протравливает внутреннюю прорезь фитинга и внешнюю часть трубы.Пурпурные пятна от грунтовки, такие как , на самом деле пятна , поэтому мне нравится работать с прозрачным грунтом, но для этой демонстрации я буду использовать фиолетовый грунт.

Осторожно открутите крышку. Каждый раз, когда я покупаю новый контейнер с цементом, крышки закрываются настолько плотно, что мне сначала приходилось откручивать его с помощью тисков. Жидкость внутри емкости не очень вязкая и легко может выплеснуться. По-медленнее.

В колпачке грунтовки находится кисточка.Используйте кисть, чтобы нанести тонкий слой грунтовки на внутреннюю часть стыка трубы, а также на внешнюю сторону трубы, которую вы вставляете в стык. Грунтовать нужно только на глубину, на которую труба входит в стык, обычно на том же расстоянии, что и внешний диаметр трубы (или до отметки, сделанной между стыком и трубой).

Если он скапливается и начинает капать, еще один проход щетки или легкий поворот трубы должны предотвратить разбрызгивание грунтовки на вашу рабочую поверхность.

Грунтовка сохнет очень быстро, и цемент можно наносить почти сразу после нанесения грунтовки кистью.

Склеивание

Вы не хотите наносить тонну клея, но необходимо нанести один вязкий слой цемента с каждой стороны. У цемента есть тампон в верхней части бутылки, как и у грунтовки. Повторите тот же процесс нанесения, что и выше, протерев наружный диаметр трубы и внутренний диаметр фитинга перед соединением.

Совпадение отметок на фитинге и трубе обеспечивает точное совмещение деталей.

Для полного отверждения требуется пара часов, но ваши связки готовы к давлению в течение 10 минут после цементирования.

Два способа соединения труб из ПВХ и фитингов

Вы уже знаете, как легко построить из ПВХ-труб, но есть один важный шаг, чтобы убедиться, что ваша конструкция прочная и безопасная — соединить все вместе, что так же легко.

Существует два способа соединения труб и фитингов из ПВХ в рамках строительного проекта. Это ПВХ растворитель (цемент) метод и крепеж метод соединения . Обе версии работают хорошо, но мы ВСЕГДА рекомендуем использовать ПВХ-цемент, так как это наиболее надежный и надежный ответ.

Соединение труб и фитингов из ПВХ с помощью растворителей ПВХ

Прикрепление ПВХ-трубы к фитингам с помощью ПВХ-цемента — это не их «склеивание», а их сварка.ПВХ-цемент плавит поверхности пластика и примерно через 30 секунд окончательно их соединяет. Это превосходно, потому что теперь все ваши элементы из ПВХ представляют собой одну гигантскую сплавленную структуру, что делает их намного прочнее, как единое целое. Вот как соединить ПВХ с клеем ПВХ:

Для внешней арматуры

1. Дважды проверьте, как должны быть соединены элементы (углы, направление и т. Д.). Хорошая идея — сначала провести тестовую подгонку, чтобы убедиться, что все совмещается так, как вы этого хотите.
2. Убедитесь, что труба и фитинг чисты от пыли и грязи. Особенно это актуально при использовании сантехнических труб ПВХ.
3. Нанесите небольшое количество ПВХ-цемента на внутреннюю часть фитинга, где находится «стопор» или фиксатор. Упор — это небольшая кромка внутри фитинга, где труба окончательно устанавливается.
4. Полностью вставьте трубу в фитинг и удерживайте 30 секунд. Используйте молоток или кусок дерева, чтобы вставить трубу на место, если она не вставляется полностью вручную.

Для колпачков и муфт

1. Выполните шаги 1-2, как показано выше.
2. Нанесите небольшое количество ПВХ-цемента на внутреннюю часть ПВХ-трубы. Не наносите поливинилхлоридный клей на конец муфты или колпачок.
3. Вставьте муфту или заглушку в трубу. Используйте молоток или кусок дерева, чтобы вставить колпачок или муфту на место, если они не вставляются полностью вручную. Подождите 30 секунд, чтобы застыть.

Соединение труб из ПВХ и фитингов с помощью крепежных элементов

Вы можете временно, но надежно соединить ПВХ трубы и фитинги друг с другом с помощью крепежа (шурупов), чтобы обеспечить прочную структурную фиксацию без постоянного соединения ПВХ-цементом.Это позволяет вам повторно использовать или переставлять фитинги позже. Это отличный способ соединения ПВХ, но он имеет некоторые ограничения: он не такой прочный, как ПВХ-цемент, и не подходит для внутренних компонентов, таких как муфты и колпачки. Вот как соединить ПВХ между собой крепежными деталями:

1. Вставьте трубу в фитинг. Убедитесь, что он полностью вставлен, и при необходимости используйте молоток, чтобы убедиться, что он полностью вставлен.
2. Используйте сверло 1/8 дюйма, чтобы проделать пилотное отверстие примерно на полпути в месте соединения трубы и фитинга, в боковой части фитинга.Это упростит установку винта.
3. Используя дрель или отвертку, вставьте саморез с резьбой в отверстие, которое вы только что просверлили. Убедитесь, что винт достаточно длинный, чтобы пройти через фитинг и трубу.

Заключение

Оба метода, описанные выше, помогут сделать вашу структуру из ПВХ прочной и прочной, а также продлить срок службы. Если ни один из вышеперечисленных методов не похож на то, что вы хотите сделать, вы можете сдвинуть трубу и фитинги вместе, и во многих случаях они останутся соединенными, однако из-за различий в производстве вы можете получить слишком свободные детали.В этом случае мы рекомендуем вам хотя бы использовать технику соединения с помощью застежки, чтобы соединить любые незакрепленные элементы.

строительных проектов с использованием труб из ПВХ — FORMUFIT

Цементный метод ПВХ (постоянный)

Когда специалисты по сантехнике и электрике подключают ПВХ для своего проекта, чаще всего они используют ПВХ-цемент для соединения фитингов с трубами. Этот метод очень надежен и обеспечивает постоянное соединение на всю жизнь.

Метод соединения трубы ПВХ с фитингом из ПВХ с использованием цемента известен как сварка плавлением или химическая сварка.Это связано с тем, что цемент ПВХ вызывает химическую реакцию, которая физически «плавит» внешние слои трубы и фитинга из ПВХ, а при сжатии приводит к их плавлению.

После соединения ПВХ-трубы и ПВХ-фитинга с помощью ПВХ-клея не существует способа удалить их друг от друга. Этот метод также требует, чтобы конечный пользователь быстро собрал и отрегулировал точку соединения, часто в пределах 30 или меньше, так как сварной шов очень быстро затвердевает.

Метод установочного винта (съемный)

Поскольку ПВХ-цемент требует чрезвычайно короткого рабочего времени и прочного соединения, при строительстве строительных конструкций из ПВХ доступен вариант метода «установочного винта».В этом методе пользователь вставляет винты между трубой из ПВХ и фитингом, чтобы закрепить ее на месте. Рекомендуются саморезы или шурупы по дереву. Рекомендуется предварительно просверлить отверстия для вставляемых винтов, поскольку самосверлящие винты не работают.

Не рекомендуется использовать метод установочного винта, если конструкция, которую вы пытаетесь построить, будет выдерживать значительный крутящий момент в своей повседневной деятельности. Это связано с тем, что винты под действием крутящего момента могут вывинтить резьбу и отсоединиться от трубы.

Этот метод не рекомендуется для труб из ПВХ размером 3/4 дюйма и меньше.

ТИПЫ ВИНТОВ

В следующей таблице показаны типы винтов и их действие при использовании их для соединения труб из ПВХ и фитингов. В нем также объясняется, какие предварительные работы требуются при использовании каждого типа:

Самосверлящий винт с цилиндрической головкой

Стандартное использование подключения. Раскрою голову.

Рекомендуется предварительно просверлить пилотное отверстие.

Саморез с потайной головкой

Стандартное использование подключения.Головы не будет видно

Требуется предварительно просверленное пилотное отверстие и отверстие зенковки.

Установочный винт

Для точных структур, требующих минимальной видимости оборудования.

Требуется предварительно просверленное отверстие точного размера.

ДЛИНА ВИНТА

В следующей таблице показана рекомендуемая длина саморезов или саморезов, которые следует использовать при работе с трубами и фитингами из ПВХ определенных размеров. Это важно, чтобы винт проходил как через фитинг из ПВХ, так и через стенки трубы из ПВХ:

ТРУБА ПВХ РАЗМЕР

МИНИМАЛЬНАЯ ДЛИНА ВИНТА

Метод нажатия и установки (временный)

Последний метод сборки проектов из ПВХ — это метод «толкни и установи».В этом методе не используются какие-либо источники цемента или крепежа, чтобы удерживать их вместе. Вместо этого он использует давление трубы в фитинге, позволяя ему подключаться самостоятельно. Большинство труб и фитингов из ПВХ для мебели имеют такие жесткие допуски, что зачастую этот метод — все, что требуется для создания конструкции из ПВХ.

Этот метод не будет работать со всеми типами и конфигурациями труб и фитингов из ПВХ, так как допуски ПВХ различаются, а некоторые фитинги и аксессуары были разработаны с использованием цемента ПВХ для соединения.Этот метод рекомендуется только для легких или отдельно стоящих конструкций, которые не выдерживают веса или крутящего момента. Этот метод очень похож на «сухой монтаж».

Дополнительная информация

Ниже приведена дополнительная информация, которую удобно знать перед сборкой вашего проекта и которая может помочь в процессе.

Сухой штуцер

Перед окончательной сборкой (перед соединением с помощью ПВХ-клея или шурупов) настоятельно рекомендуется выполнить «сухой монтаж» всех элементов ПВХ-труб и фитингов.Это позволит вам дважды проверить, чтобы убедиться, что трубы обрезаны до нужного размера, что у вас есть подходящие фитинги там, где они требуются, и что все части легко доступны для цементирования.

Сухая установка необходима при использовании ПВХ-цемента, так как рабочее время составляет всего около 30 секунд до начала отверждения. Слишком часто проекты из ПВХ оказываются разрушенными из-за того, что не была проведена сухая посадка, а труба неправильной длины или неправильно использовались фитинги.

ВНИМАНИЕ: Обязательно зажимайте все трубы из ПВХ тисками, С-образными зажимами или быстросъемными зажимами.Не пытайтесь удерживать трубу руками, это может привести к травме.

Порошок это

Вы можете использовать детскую присыпку внутри фурнитуры, чтобы облегчить разъединение элементов из ПВХ после сухой установки. Это рекомендуется, поскольку допуски на трубы и фитинги из ПВХ часто настолько близки, что их бывает очень трудно разобрать. Просто не забудьте стереть любой порошок перед использованием ПВХ-цемента.

Поворот и натяжение

При снятии трубы с фитинга после сухой посадки, скручивайте трубу вручную или с помощью трубного ключа, одновременно вытягивая трубу из фитинга.При использовании трубного ключа накройте его зубья полотенцем или тканью, чтобы не повредить трубу из ПВХ.

Количество мест

Посадка трубы в фитинг представляет собой процесс проталкивания или, при необходимости, забивания трубы до упора в фитинг при сборке. Посадка важна, так как она гарантирует, что труба полностью войдет в фитинг после завершения сборки. Трубу из ПВХ следует вставить в фитинг до фиксации. Фиксатор — это небольшая кромка внутри фитинга, на которой должна останавливаться труба.

КАК СИДЯТЬ

Для установки трубы из ПВХ, будь то соединение с помощью ПВХ-цемента, винтов или просто выполнение пробного запуска путем сухой посадки, выполните следующие действия:

1. Резиновым молотком или деревянным бруском и молотком постучите по противоположному концу трубы из ПВХ, пока он не достигнет фиксатора.
2. Труба должна медленно входить в трубу по мере того, как вы ударяете молотком, и должна остановиться, когда полностью достигнет точки фиксации

Проверить квадрат

Жизненно важно, чтобы сразу после цементирования и установки вы убедились, что ваш проект имеет квадратную форму там, где вам нужно. Это очень важно при строительстве коробок или предметов, где фитинги и соединительные сегменты труб должны быть параллельны и перпендикулярны.

• При цементировании у вас есть примерно 30 секунд, чтобы изменить направление арматуры после нанесения цемента. Проверку прямоугольности следует проводить сразу после установки трубы.
• При использовании метода установочного винта необходимо проверить перпендикулярность перед тем, как просверлить винты в фитинге и трубе.

КАК ПЛОЩАДЬ

Чтобы убедиться, что ваш проект квадратный, вы делаете следующее:

1. Поместите конструкцию на плоскую ровную поверхность и используйте эту поверхность, чтобы выровнять ее. Надавите на фитинги и трубу, чтобы они находились на одном уровне.
2. Используйте линейку между двумя перпендикулярными секциями, чтобы убедиться, что они находятся на одном уровне.
3. Поместите конструкцию на ровную поверхность и с помощью пузырькового уровня убедитесь, что она ровная.

Сборка с цементом

ВНИМАНИЕ: Обязательно выполняйте все работы с ПВХ-цементом в хорошо вентилируемом помещении.

ПРЕДУПРЕЖДЕНИЕ: Использование цемента ПВХ является постоянным, и труба из ПВХ не может быть снята с фитинга через 30 секунд. Обязательно выполните установку всухую, чтобы убедиться, что все трубы обрезаны правильно. При необходимости убедитесь, что ваши предметы имеют квадратную форму сразу после посадки.

Цементные ступени из ПВХ

ШАГ 1

Используя клей для ПВХ-цемента внутри банки, нанесите небольшое количество ПВХ-цемента только на внутреннюю часть фитинга.Наносите цемент только там, где фитинг и труба будут соприкасаться.

ШАГ 2

Быстро вставьте трубу в фитинг, убедившись, что она сидит правильно, до упора в фиксатор. При необходимости проверьте перпендикулярность и крепко удерживайте трубу и фитинг в течение 30 секунд.

ШАГ 3

Дайте трубке и соединению фитинга застыть в течение не менее 2 минут, прежде чем прикладывать к ним вес или дополнительное давление. Это позволит химическому сварному шву затвердеть.Вы можете присоединить другие фитинги к конструкции, пока дожидаетесь завершения времени отверждения.

Сборка винтами

ПРЕДУПРЕЖДЕНИЕ: Не используйте этот метод в сценариях, где ожидается высокий крутящий момент или движение. Это может вызвать откручивание винтов и их ослабление.

Ступеньки установочного винта

ШАГ 1

Вставьте трубу в фитинг.

Используйте резиновый молоток или кусок дерева и молоток, чтобы поставить трубу на место, пока она не сядет должным образом и не достигнет фиксатора внутри фитинга.

ШАГ 2

Просверлите небольшое отверстие примерно на 1/2 — 3/4 дюйма от открытого торца фитинга с одной стороны.

Убедитесь, что фиксатор просверлен как в фитинге, так и в трубе.

ШАГ 3 (ДОПОЛНИТЕЛЬНО)

Если вы хотите, чтобы винты прилегали к поверхности фитинга, используйте зенковку, чтобы конец винта вошел внутрь фитинга. Это оставит ровную гладкую поверхность.

ШАГ 4

Вверните винт в предварительно просверленное отверстие через фитинг и трубу.

ШАГ 5 (ДОПОЛНИТЕЛЬНО)

Для обеспечения максимально надежного соединения описанный выше процесс можно повторить на противоположной стороне трубы.

Сборка методом нажатия и установки

ВНИМАНИЕ: Этот метод никогда не должен выдерживать большого веса, крутящего момента и должен рассматриваться как временное решение. Если какие-либо элементы из ПВХ кажутся неплотными или их допуски неверны, не используйте этот метод.

Метод нажатия и установки

ШАГ 1

Вставьте трубу в фитинг.

Используйте резиновый молоток или кусок дерева и молоток, чтобы поставить трубу на место, пока она не сядет должным образом и не достигнет фиксатора внутри фитинга.

ШАГ 2

Повторяйте описанный выше процесс, пока все элементы не будут собраны. Закрепите с помощью ПВХ-цемента или шурупов, если желаемый результат остается постоянным.

Заключение

УДАЛЕНИЕ ЦЕМЕНТА ПВХ

В некоторых случаях во время сварки плавлением могут оставаться остатки цемента ПВХ. Это часто происходит на конце раструба фитинга из ПВХ, где выходит труба.

Вы можете очистить часть этого с помощью ультратонкой (зернистостью от 200 до 300) наждачной бумаги, нарезанной на полоски, которые можно обернуть вокруг точки соединения фитинга и трубы и перемещать вперед и назад.

ПРЕДУПРЕЖДЕНИЕ: Шлифовка поверхности мебельного ПВХ может привести к потускнению глянца и оставлению матово-матового покрытия. Рекомендуется влажное шлифование.

FORMUFIT Поддержка

Если вы прочитали это руководство, но у вас остались вопросы, не стесняйтесь обращаться к нам.Мы постоянно обновляем наши документы и веб-сайт с учетом информации, предоставляемой такими же пользователями, как вы.

Если вы хотите связаться с нами с вопросами или предложениями, отправьте их по адресу info@formufit. com

У нас есть намного больше руководств, откуда взялось это руководство, которые доступны по адресу formufit.com/pages/guides/.

Как: работать с пластиковой трубой

Фото: Flickr

Для пластиковой трубы требуется минимум инструментов и опыта. Если вы можете использовать рулетку и ножовку, вы, вероятно, сможете разрезать, подогнать и закрепить пластиковую трубу.

На рынке представлено множество типов пластиковых труб, большинство из которых соединяются с помощью клея, подобного растворителю, который при нанесении на трубу фактически растворяет поверхность и сплавляет трубу и фитинг, создавая соединение, похожее на сварка металлического шва, но без нагрева.

Подготовка трубы. Независимо от типа трубы, которую вы используете, очень важны расположение и подготовка трубы и фитингов. Перед тем, как склеить какую-либо арматуру вместе, спланируйте всю работу и спланируйте ее заранее.

Обрезка трубы до нужной длины. Для некоторых жестких пластиковых труб можно использовать резак для труб, хотя ножовка также легко разрезает их. Убедитесь, что разрезы квадратные. Удалите все рваные края с внутренней и внешней стороны разреза с помощью канцелярского ножа или водопроводной ленты (наждачной бумагой, которая продается узкими полосками).

Не удаляйте из трубы столько материала, чтобы из фитинга могла протекать. Чтобы быть уверенным, проверьте, подходит ли каждая труба к фитингу. Он должен быть аккуратным; если труба болтается или легко скользит, попробуйте другой фитинг или отрежьте другой кусок трубы.

Цементирование фитинга. Используйте растворитель, разработанный для используемого типа трубы (поливинилхлорид или ПВХ; акрилонитрил-бутадиенстирол или АБС; хлорированный поливинилхлорид или ХПВХ; или один из нескольких других типов). Следуйте инструкциям на контейнере, которые могут потребовать использования грунтовки для очистки и подготовки места для склеивания. Также могут быть ограничения по температуре, поскольку некоторые растворители не связываются должным образом при низких температурах.

В большинстве случаев грунтовка наносится на внутреннюю часть фитинга и внешнюю сторону соединяемой трубы, а примерно через десять секунд растворитель наносится на те же поверхности.

Затем труба вставляется в фитинг вращательным движением, что помогает обеспечить равномерное распределение цемента. Излишки цемента выдавятся по краю фитинга, но вытирать его не нужно.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке швов из ПВХ:

• Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
• Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
• Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
• Не затягивайте слишком сильно.
• Затяните пальцами плюс один или два оборота.

На фитингах из ПВХ с наружной резьбой каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разъединять, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

Наконец, герметик не должен смазывать соединение до такой степени, что чрезмерная затяжка поощряется. Этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг с резьбой

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили — это стандартная V-образная резьба, контрольная резьба и резьба ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в трубах и фитингах из термопласта должны соблюдаться и адаптированы из Института пластиковых труб:

1. Нарезать резьбу только на трубы с толщиной стенок, равной или большей, чем у трубы Списка 80.
2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Тем не менее, иногда капля масла может попадать на нарезчик. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.
