Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

  • Саму ленту RGB.
  • Контроллер, подходящий к разноцветной диодной ленте.
  • Блок питания.
  • Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

  1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
  2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
  3. Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Самый простой контроллер для RGB-ленты на трех транзисторах

Для создания эффекта поочередного изменения RGB светодиодов ленты предлагается собрать несложную электронную схему управления. Напряжение с каждого из трех выходов автоколебательного кольцевого мультивибратора поочередно поступает на вход R, G или B полосы светодиодов. В определенный момент времени горит только красный, зеленый либо синий цвет. Длительность переключения задается параметрами задающей время цепи из резистора и конденсатора.

Необходимые детали, инструменты

Для изготовления нужно по 3 радиоэлектронных элемента:

  • Полевой n-канальный МОП-транзистор типа IRFZ44. Применяется в регулируемых источниках тока, стабилизированных преобразователях, системах управления, контроля электронных узлов и блоков.
  • Алюминиевый электролитический конденсатор емкостью 2,2 микрофарады с рабочим напряжением не менее 25 вольт. Номинальные параметры указаны на корпусе.
  • Постоянный резистор с мощностью рассеивания тепла не меньше 0,125 ватт и активным сопротивлением 1 мегомов.

Узел подключается к светодиодной трехцветной ленте типа SMD5050 или аналогичной с 12-вольтным питанием. На полосе размещены модули, каждый из которых содержит 3 трехцветных диода. Соответствующие клеммы цвета и питания, соединяясь параллельно, выведены на точки подключения на полотне. Управляющие сигналы каждого свечения поданы на светодиоды через персональный токоограничивающий резистор. Параллельно соединенные модули размещены на ленте длиной до 5 метров.
Для надежного соединения радиодеталей подойдет любой паяльник. Придать выводам удобную для работы форму, выгнуть их и отрезать до нужной длины помогут плоскогубцы, кусачки или нож. Узел работает от постоянного источника тока 12 вольт.

Сборка схемы контроллера

Деталей мало, поэтому удобно сделать монтаж навесным способом, когда элементы припаивают непосредственно друг к другу без промежуточных контактов, опор или сборочных плат.

Кристалл транзистора размещен внутри пластмассового корпуса. Расположенный по центру «Сток» соединен также с большим металлическим теплоотводом. Обычно он используется для крепления к стенке электронного блока. Металл радиатора легко лудить, поэтому удобно использовать его как контактную площадку для припаивания сопротивления.
Второй его конец соединяется с выводом «Затвор» следующего элемента.
Аналогично подключается третий транзистор, но его «Сток» соединятся через резистор с электродом «Затвор» первого каскада, образуя кольцо.

Конденсатор включается между электродами «Затвор» и «Исток» каждого транзистора. Предварительно необходимо правильно определить полярность компонента по маркировке на корпусе. Обычно отмечен отрицательный электрод, который паяем на «Исток».

Отрезком провода соединяются между собой «Исток» всех транзисторов, создавая шину подключения клеммы «минус» блока питания. Жесткие электроды транзисторов легко раздвинуть и придать устойчивую форму, чтобы избежать случайных коротких замыканий.

На светодиодном полотне обозначены точки включения «R», «G» и «B». Отрезками изолированного провода каждая из них подключается к «Сток» одного из транзисторов.

«Плюс» источника тока соединяется с клеммой «+» ленты, «минус» припаивается к шине «Исток» транзисторов.
Собранный из исправных деталей при полном соответствии монтажа принципиальной схеме контроллер начинает работать после включения без необходимости предварительной настройки или подбора параметров элементов. Частота переключения уменьшится при увеличении номинала емкости и наоборот.

Совет

Паять будет легче и быстрее, если выводы радиодеталей предварительно залудить. Работая с паяльником, нужно позаботиться о нормальном проветривании помещения, соблюдать осторожность, чтобы не получить тепловой ожог или поражение электричеством.

Смотрите подробное видео

Схемы подключения RGB светодиодной ленты через контроллер

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

  • IP20 – без защиты, боится влаги и пыли;
  • IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

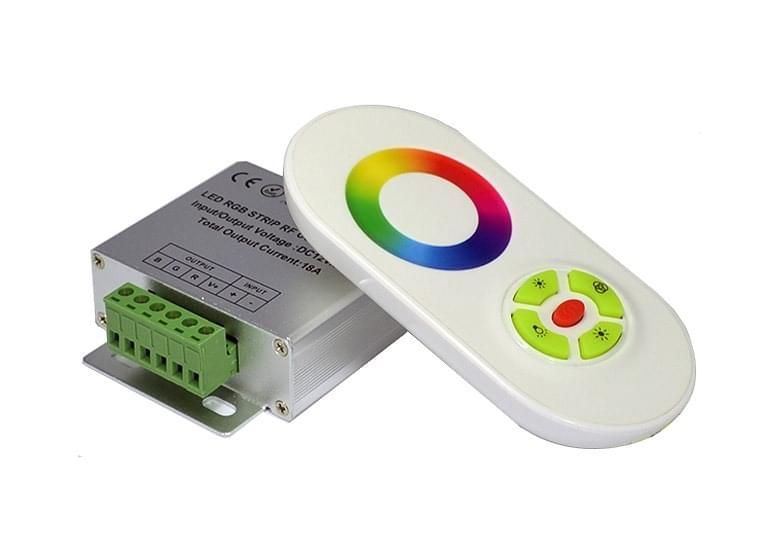

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты.  Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т. к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

RGB контроллер для управления светоиодной лентой своими руками

Выделенные цветовые зоны в спальне или гостиной – это всегда эстетично и красиво. Конечно, для того чтобы грамотно выполнить все работы по монтажу потолка, установке светодиодной ленты и всего сопутствующего оборудования, нужно немало потрудиться. Но зато результат будет радовать при правильном исполнении очень долго.

Ассортимент цветных светодиодных лент достаточно обширен и их правильный выбор – дело довольно сложное. И все же, какими бы идеальными они ни были, для их правильной работы необходим блок питания 12 В (реже 24 В) и, конечно же, блок управления с параметрами, подходящими именно под выбранную световую полосу.

Но что же такое этот RGB-контроллер, какие функции он выполняет? И если он так необходим, возможно ли его изготовить своими руками в домашних условиях?

Принцип работы

По своей сути контроллер RGB – это мозг домашней подсветки. Все команды, подаваемые с пульта дистанционного управления, им обрабатываются, а уже после нужный сигнал подается на светодиодную ленту, зажигая тот или иной цвет. Проще говоря, именно подобным электронным устройством осуществляется полное управление RGB-лентой.

RGB-контроллер

Контроллеры различаются как по мощности, так и по количеству выходов, т. е. подключаемых к нему световых полос. Есть устройства с пультом, а бывают и без ПДУ. Также есть различие и по сигналу, поступающему на ленту, т. к. полоса может быть либо аналоговой, либо цифровой. Различие между ними существенное, а вот сходство одно. Все они работают только с блоком питания (трансформатором), потому как светодиодная полоса имеет номинальное напряжение в 12 В, а не 220, как думают некоторые.

Дело в том, что аналоговая светодиодная лента при получении сигнала с прибора управления зажигается тем или иным, но одним цветом по всей длине. У цифровой же есть возможность включения каждого светодиода отдельным цветом. А потому и RGB-контроллер для цифровой световой полосы более высокотехнологичен и стоимость его выше.

Варианты подключения

Естественно, что самым простым способом подключения устройства управления RGB станет вариант, при котором подключена лишь одна светодиодная полоса или ее часть. Но такой способ не совсем практичен, хотя он и не требует включения в цепь каких либо дополнительных приборов. Дело все в том, что на одну линию такого устройства возможно подключение не более 5–6 метров световой полосы, что для подсветки комнаты будет явно недостаточным. Если же длина отрезка будет больше, то на ближайшие к контроллеру светодиоды возрастет нагрузка, в результате чего они просто перегорят.

Еще одна проблема при подключении длинных светодиодных полос – большая нагрузка по мощности на тончайшие провода RGB-светодиодной ленты. При их нагреве пластиковое основание начинает плавиться, и в итоге жилы остаются без изоляции либо просто прогорают.

Вариант подключения устройства управления RGB

А потому при необходимости осветить более длинные расстояния применяются следующие способы и схемы подключения.

Две светодиодные ленты

При таком подключении к контроллеру для RGB-световой полосы понадобится два устройства питания и усилитель. Особенность подобного подключения в том, что отрезки ленты должны подключаться именно параллельно. Хотя у них и одно, общее электронное устройство управления, питание должно подаваться на каждую в отдельности. Усилитель же используется для более ясного и четкого света диодов.

Иными словами, напряжение поступает на оба блока питания, после чего с одного из них идет на усилитель и далее на световую полосу. Со второго блока питание поступает на электронный блок управления. Между собой устройство управления и усилитель связаны второй светодиодной лентой. Схематически такое подключение выглядит как на схеме выше.

Лента в 20 метров, разделенная на четыре отрезка

При таком подключении желательно применять также два блока питания, но если они имеют большой выход мощности, то можно воспользоваться и одним.

Лента в 20 метров, разделенная на четыре отрезка

Четыре отрезка по пять метров подключаются опять же параллельно. Пара полос напрямую подключена к контроллеру, вторая пара к нему же, но через усилитель сигнала. При подключении второго блока питания напряжение от него идет напрямую на усилитель. Выглядит подобное подключение примерно как на картинке выше.

Разобравшись с методами подключения контроллеров и их видами, можно попробовать сделать такой прибор своими руками в домашних условиях. Необходимо лишь помнить, что нужно соизмерять мощность устройства и его выходное напряжение с длиной и энергопотребляемостью светодиодной ленты.

Контроллер своими руками


Схема подобного прибора не сложна, единственный минус в том, что у изготовленного своими руками контроллера будет мало каналов, хотя для домашнего использования этого вполне достаточно.

Наверняка у каждого в квартире найдется неисправная китайская гирлянда с маленькой коробочкой – блоком управления устройством. Так вот, основные детали как раз будут браться из нее.

Схема контроллера, сделанного своими руками

Как раз внутри этого блока управления гирляндой можно увидеть три тиристорных выхода. Это и будут направления R, G и B.

Как раз к ним и следует подключить светодиодную полосу. Никакого охлаждения тиристорам не требуется, ну а отсутствие блока питания легко решается. Не будет большой проблемой найти неисправный системный блок компьютера. Так вот трансформатор от него идеально подойдет для этой цели. И в итоге сэкономить получится не только на покупке контроллера, но и на приобретении блока питания, причем блок питания может стоить в разы дороже, чем само устройство управления светодиодной RGB-лентой.

Конечно, никакого пульта дистанционного управления не будет, но все же можно подключить светодиодную RGB-ленту к трехклавишному выключателю, не потратив ни копейки на приобретение дополнительных устройств.

Стоит ли игра свеч?

Если рассуждать с точки зрения логики обычного человека, не увлеченного радиотехникой, то, конечно, купить дешевый RGB-контроллер будет ненамного дороже. К тому же при этом не будет потеряно время на изготовление своими руками подобного прибора. Но для настоящего радиолюбителя, а иногда и просто увлеченного человека, собрать подобный прибор самому во сто крат приятнее, нежели приобретать где-то. А потому попробовать изготовить RGB-контроллер своими руками стоит. Ведь удовольствие от проделанной, а к тому же еще и удачной работы не заменит ничто.

Схема подключение светодиодной RGB-ленты. Подключение RGB

→ Схема подключения многоцветной ленты.

В одной из прошлых статей мы узнали, что такое многоцветная светодиодная лента, теперь давайте разберемся как она подключается.

В общем и целом, схема подключения RGB-ленты, такая же, как и обычной одноцветной светодиодной ленты. Но есть небольшая разница. При подключении RGB-ленты, между блоком питания и самой лентой ставить RGB-контроллер. RGB-контроллер — это такое устройство, для управления цветом ленты.

Всяких разных RGB-контроллеров существует огромное множество. Они различаются по внешнему виду, по функциональности, по типу сигнала и т.д. Но все подключаются одинаково. В приемник входит всегда 2 провода питания, а выходит 4 провода на RGB-ленту.

Схема подключения RGB-контроллера для светодиодной ленты

Независимо от того, какой контроллер вы выбрали, все они подключаются по одной схеме. Питания обозначается как «V+» и «V-». Красный провод ВСЕГДА идет на «V+», второй же на «V-» (обычно он черный).

Разъемы для подключения RGB-ленты обозначают:

  • R (Red-красный)-управление красным цветом.
  • G (Green-зеленый)-управление зеленым цветом.
  • B (Blue-синий)-управление синим цветом.
  • V+ общий провод питания(на разных контроллера он может обозначаться по разному).

Старайтесь не перепутать провода. Ничего смертельного конечно не случится, если вы их перепутаете, лента просто или не будет гореть, или будет гореть не тем цветом который вы выбрали. Кстати, очень часто на дешевых китайских лентах, перепутаны провода. Вы соединяете rgb-ленту с контроллером через уже запаяную вилку, и когда нажимаете например красный цвет, горит зеленый.

Пульт управления RGB-лентой: на какую кнопку нажмете, таким цветом она будет светиться.

Теперь разберемся с извечным вопросом! Как же подключить больше 5 метров светодиодной ленты? И почему нельзя просто взять и соединить одну катушку с другой?

Дело в том, что лента не просто так продается катушками по 5 метров. Токопроводящие дорожки на ленте специально рассчитаны, на определенное оптимальное напряжение, и если по ним будет проходить больше тока для питания более длинной ленты, то они начнут сильно греться. Поэтому нельзя просто соединить в «линию» две ленты, иначе они проработают недолго.

Для удлинения светодиодной RGB-ленты, используется тот же принцип, что и с простой светодиодной лентой. Существует два способа. Рассмотрим оба.

Схема подключения RGB-лент с одним блоком питания.

В первом случае, запитаем ленту от одного блока питания, но без усилителя. Нам понадобится четырехжильный удлиняющий провод сечением 1,5 мм и длинной 5 метров. Данная схема применяется для удлинения маломощных RGB-лент. Например RGB-ленты с 30 диодами на метр. На нашей практике, эта схема очень неудобная и трудоемкая.

В принципе, схему выше, можно применять и на более мощных лентах, но понадобятся более мощный контролер и блок питания.

Давайте произведем небольшие расчеты. Две яркие RGB-ленты потребляют 140 ватт. Блок питания такой мощности достаточно большой, его тяжело спрятать в потолочную нишу, и этот момент надо сразу продумывать при проектировании подсветки потолка.

Теперь контролер. Мы очень рекомендуем не экономить на контроллерах и брать их с запасом «прочности». Если вы хотите запитать, все те же 10 метров RGB-ленты на 140 ватт, возьмите контролер немного большей мощности т.к. вся светодиодная продукция производится в Китае, и заявленная мощность не всегда точно соотвествует действительной.

Для схемы выше нужно брать контроллер с запасом в 2 раза, т.е. на 280 ватт. Это сильно увеличивает его стоимость, и найти такой контроллер скорее всего быдет тяжело. Именно поэтому, мы чаще используем другую схему подключения.

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя.

В такой схеме используется несколько блоков питания и усилители между RGB-лентами. Важно правильно подключать усилители. У них есть «Вход» и «Выход». Поэтому, конец первой ленты подключается ко «входу» усилителя с надписью «Input», а начало второй, подключается к выходу, с надписью «Output».

Тут будет легко запутаться с проводами. Нужно их подключать в строгой последовательности цветов, иначе отрезки ленты будут гореть разными цветами. Также, к усилителю подводится питание.

Подключение RGB-усилителя.

Эта схема выйдет дороже, немного сложнее для понимания, но при этом:

  • Компактнее т.е. габариты блоков в питания меньше.
  • Для такой схемы проще найти контроллер
  • Можно подключать сколько угодно лент
  • Такая схема надежнее

Вот фотография подключенных 10 метров светодиодной RGB-ленты, если вам тяжело даются схемы. Давайте повторим еще раз. Если вам нужно подключить 5 метров светодиодной RGB-ленты, то вам нужен будет блок питания и контроллер. Если нужно больше 5 метров, то дополнительно на каждые следующие 5 метров rgb-ленты, нужно использовать еще один блок питания и RGB-усилитель.

Подключение двух RGB-лент

Часто, людей пугает не столько цена за такую многоцветную светодиодную подсветку, сколько сложность сборки и подключения. Надеемся мы помогли вам хоть немного разобраться в этом.

Контроллер и усилитель для rgb-ленты: расчет, схемы подключения

Для подключения светодиодной ленты к сети питания 220 В используются следующие компоненты:

— Непосредственно сама светодиодная лента. Одноцветная (в том числе белая) лента, или RGB-лента (со свечением любого цвета).

— Блок питания. Преобразовывает сетевое напряжение — переменное 220 В, в напряжение питания светодиодной ленты — постоянное 12 В(реже 24 В).- Диммер. Если необходимо, то используется для регулировки яркости ленты с одноцветным (белым) цветом свечения.- Контроллер RGB – ленты. Осуществляет управление свечением (яркостью, цветом) RGB- ленты.- Усилитель (повторитель). Применяется для усиления сигнала контроллера, в случае если мощность подключённой RGB – ленты превышает выходную мощность контроллера. Или для подключения одноцветной светодиодной ленты, если мощность ленты больше, чем выходная мощность диммера.На концах (торцах) светодиодной ленты имеются контакты для подключения (припаивания) проводов питания ленты. Контакты промаркированы, для одноцветной (белой) ленты «+» и «-», для RGB–ленты : «+», «R», «G», «B».

           (контакты светодиодной ленты для подключения/пайки)Блок питания имеет контакты (выводы) для подключения входного переменного напряжения (в зависимости от исполнения может быть с контактом для заземления) и контакты (выводы) выходного напряжения с указанием полярности «+/-».

                                                            (вход и выход блока питания)Для одноцветной (белой, зеленой, синей, красной) светодиодной лены подсоединение выполняется по схеме: Схема №1                                                                   (готовая схема подключения светодиодной ленты)В случае использования диммера (регулятора яркости), диммер включается «между» блоком питания и лентой. Диммер имеет группу входных контактов для подключения напряжения питания, и группу выходных контактов для подключения ленты.

Схема подключения с диммером:Схема №2

Светодиодная лента RGB – фактически представляет собой размещённые рядом светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты, с общим контактом для подачи питания «+», но разными контактами «-» для возможности регулирования по яркости.

К контроллеру RGB – ленты подаётся напряжение от блока питания. Выходные клеммы контроллера имеют 4 контакта для подключения ленты, контакты промаркированные: «+», «R», «G», «B». Сам контроллер имеет кнопки (регуляторы) для настройки параметров свечения светодиодной ленты.

Схема подключения RGB ленты:

Схема №3                                                      (схема подключения светодиодной ленты RGB с контроллером)

  • Подбор компонентов схемыМощность компонентов схемы, для подключения светодиодной ленты — блока питания, диммера, контроллера, определяется простым расчётом по формуле:
  • P = L x W x K
  • где

P – необходимая мощность блока питания/диммера/усилителя, L – длина подключаемой светодиодной ленты в метрах, W – мощность потребляемая одним метром ленты,K – коэффициент запаса мощности, принимается 1,20 … 1,25.

Из модельного ряда выбирается устройство, мощность которого не ниже расчётного значения Р.

Не рекомендуется выбирать устройство, мощность которого, значительно превышает необходимую, так как это приводит к уменьшению эффективности использования прибора.Пример подбора блока питания.Возьмём самую распространённую светодиодную ленту типа SMD 3528 с количеством диодов 60 шт. на метр. Например, нам необходимо подключить 15 метров такой ленты.

В технических характеристиках ленты указана мощность потребления — 4,8 Вт на метр. Значит необходимая мощность блока питания составит: Р= 4,8Вт/м х 15м х 1,25 = 90 Вт. Ближайшим в сторону увеличения будет блок питания мощностью 120 Вт, его и применяем для указанного отрезка ленты. Необходимо принимать во внимание, что:1.

Токоведущие дорожки на светодиодное ленте всё-таки обладают сопротивлением, и на длине ленты более 5 м возможен эффект затухания (уменьшение яркости свечения светодиодов, в связи с падением напряжения) на участках «отдалённых» от контактов подключения блока питания и ленты.

  1. РекомендуемСхема №4
  2. Схема №5
  3. Не рекомендуем

2. Светодиодные чипы, расположенные на ленте, имеют параллельное электрическое соединение, поэтому ток в токоведущих дорожках возле контактов подключения блока питания выше, чем ток в точке «отдалённой» от подключения. Поэтому, рекомендуем подключать ленты отрезками по 5 м параллельно к блоку питания и не рекомендуем подключать ленты так, чтобы питание одной подводилось от контактов другой.Схема №6

Если выходной мощности Контроллера RGB – ленты, или диммера «не хватает», то подключение проводиться с использованием усилителя. Мощность усилителя определяется аналогично по выше указанной формуле (P = L x W x K).

Примеры схем при использовании усилителей:

Схема №7

Схема №8

Практические советы:

— для выполнения поворотов ленты в наклеиваемой плоскости, существуют специальные коннекторы. Наша практика монтажа (может нам попадались коннекторы плохого качества), убедила нас отказаться от них, и выполнять соединение пайкой.

длительный срок эксплуатации диода обеспечивается нормальным температурным режимом работы диода, поэтому рекомендуется предпринять меры по отводу тепла от светодиодной ленты. Например, укрепить ленту на бетоне, алюминиевом профиле или металлической полосе и в местах, где возможна естественная вентиляция;

для нормальной работы компонентов схемы (блоков питания, контроллеров, усилителей), необходимо обеспечить естественную вентиляцию этих устройств. Располагайте устройства так, чтобы зазор между верхней и боковыми поверхностями был не менее 50 мм.

  • — если нужна лента длиной менее 5-ти метров, то необходимую длину можно отрезать в специально обозначенных местах на ленте. Разрезайте и соединяйте ленту только в этих местах;
  • — укрепляя ленту непосредственно на токопроводящей (металлической) поверхности, следите за тем, чтобы не замкнуть токопроводящие дорожки ленты;
  • — проследите за тем, чтобы основа ленты была цела после монтажа и не подвергалась механическому воздействию в последующем при работе;

— старайтесь сократить длину проводников (проводов), по которым протекает ток низкого напряжения.

Для прокладки проводов питания ленты с напряжением 12 В, на расстояния 5-10 метров, применяйте провод сечением 1,0 — 1,5 мм2.

При прокладке 12-ти вольтовых линий на большие расстояния используйте провод большего диаметра;

— старайтесь монтировать светодиодную ленту так, чтобы радиус поворота был не менее 15 мм.

— не наклеивайте ленту на мягкие и пористые поверхности (пенопласт). В некоторых случаях решить проблему возможно загрунтовав поверхность. Перед наклейкой поверхность должна быть очищена от пыли и обезжирена.

Если у Вас возникли дополнительные вопросы о подключении светодиодной ленты, звоните — мы Вам ответим.

  1. Заказать монтаж светодиодной ленты Вы можете по телефону +38 (044) 233 11 85.
  2. Пользуйтесь разумным освещением и экономьте средства!

Как правильно подключить RGB светодиодную ленту к контроллеру. Правильные схемы с описанием

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

  • IP20 – без защиты, боится влаги и пыли;
  • IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

  • Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
  • Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Оцените, пожалуйста, статью. Мы старались:) (1

Как выбрать усилитель для светодиодной ленты

На сегодняшний день все более популярной является подсветка светодиодными лентами. Такие ленты являются экономными и создают особенную атмосферу разноцветного или монохромного сияния.

При монтаже светодиодной ленты нужны блоки питания 12в. Если есть желания управлять лентой на расстоянии, используется светодиодный диммер, RGB лента управляется RGB контроллером. При сложных схемах подключения используется усилитель, который усиливает сигнал диммера или контроллера для управления светодиодной лентой.

Для понимания какой усилитель нужен для определенной схемы подсветки – рассмотрим некоторые разновидности. Для того чтобы купить усилитель, необходимо понимать подойдет ли он в схему подсветки.

Виды светодиодных усилителей:

  • RGB усилитель, используется для RGB светодиодных лент, также есть возможность для подключения монохромных светодиодных лент через один канал. RGB усилитель имеет на входе «input», и на выходе «output» обозначения каналов – «R» — красный цвет, «G» — зеленый цвет, «B» — синий цвет, «V+» — общий плюс подключения. Также предусмотрены контактные клеммы для питания 12V, которое обозначается как «Power» и может быть выполнено под разъем 5,5мм или же в виде зажимных контактов, или выведенных проводов.
  • Усилители для RGB светодиодных лент можно встретить разной мощности. Среди популярных выделяют на 12A, 18A, 24A, 30A, 36A. Они могут быть выполнены в пластиковом или алюминиевом корпусе, также можно встретить мини RGB усилители, которые выделяются своим не большим габаритным размером, и выполнены в виде плати, которая обтянута термоусадкой.

  • Монохромные усилители. Данные усилители предусмотрены для подключения монохромной ленты. На входе «input», и и на выходе «output» имеют обозначения «V+» и «V-», также контакты «Power» для подключения 12В от блока питания.

Для подключения светодиодной ленты 14,4 Вт на метр длинной 20 метров и RGB контроллером на 12А понадобится усилитель на 12А или же с запасом мощности на 18А. Почему именно так? Рассмотрим варианты подключения.

Какой длинны должна быть лента, чтобы управлять можно было ей с помощью RGB контроллера на 12А? Все достаточно просто, берем в расчет ленту RGB на 60 светодиодов, которая потребляет 14,4 Вт на метр.

Соответственно, 12А (усилитель) умножаем на рабочее напряжение 12В и получаем 144 Вт, это показатель мощности усилителя. Теперь 144 Вт разделим на 14,4 Вт и получим 10 метров – максимально возможная длинна ленты для подключения к RGB контроллеру на 12А.

Но, если светодиодной ленты для освещения нужно проложить 20 метров, а контроллера достаточно только на 10 метров, в схему включают RGB усилитель.

Какой же мощности он должен быть? Для правильного выбора RGB усилителя примем во внимания расчеты по RGB контроллеру, исходя из этого (10 метров х 14,4Вт / 12В рабочее напряжение) получим суммарный выходной ток 12А. Усилителя на 12А или 144Вт будет достаточно для подключения оставшихся 10 метров светодиодной ленты.

RGB усилитель на 12А имеет выходной ток по 4А на канал, исходя из этого, следует, что если подключать к этому усилителю монохромную ленту, то ее возможно подключить уже не 10 метров, а 3 метра, так как будет использоваться только один канал.

Применение светодиодных усилителей дает множество преимуществ, среди которых:

  • возможность подключения большого количества светодиодной ленты в одну схему;
  • значительное снижение нагрузки на контроллер;
  • возможность использование большое количество малогабаритных блоков питания, если это нужно при монтаже;
  • равномерное управления светодиодными лентами.
    • К недостаткам отнести можно только одно, это то что в данных схемах подключения используется много компонентов. Но в ситуациях, когда монтаж возможен только с усилителями, это не недостаток, а хорошее решение применения осветительной системы. Покупай выгодно в Foton.ua. В нашем интернет магазине Вы можете не только купить RGB усилители для светодиодных лент RGB, также можете купить монохромные усилители для одноцветных светодиодных лент. Менеджеры помогут подобрать необходимое оборудование для Вашей схемы освещения но низким ценам и высоком качестве. Доставим по всей территории Украины (Киев, Харьков, Львов, Днепр, Одеса). Посмотреть все вопросы данной категории

Монтаж и схемы подключения светодиодных лент | Советы по ремонту и строительству | Строительно-информационный портал STINPO

Благодаря самоклеящейся основе, монтаж светодиодных лент прост и удобен дальше некуда. Для надежного приклеивания, монтаж светодиодных лент необходимо начинать с подготовки основания, о которой уже было сказано предостаточно в предыдущих советах.

В общем, поверхность, на которую будет наклеиваться светодиодная лента, необходимо очистить от грязи и пыли, если необходимо, то еще и обезжирить. Плюс стараться избегать острых углов, чтобы лента надежно приклеилась, хотя светодиодные ленты можно клеить практически под любым углом за счет их большой эластичности.

Рекомендуется также окрашивать поверхность ниши, куда монтируется светодиодная лента, в белый или серебристый цвет, чтобы отдача света была максимальной. Об этом также уже писалось ранее.

Есть предложение напоследок рассмотреть вопрос схем подключения светодиодных лент, потому что у многих могут возникнуть некоторые вопросы на эту тему. Рассмотрим наиболее часто задаваемые вопросы.

Почему стоит уделить внимание схемам подключения светодиодных лент? Почему светодиодные ленты нельзя подключать, как попало?

Дело в том, что сегменты светодиодной ленты соединены между собой параллельно, и весь суммарный ток проходит по дорожкам, которые рассчитаны на мощность определенного количества светодиодов, расположенных на ленте. Ленты выпускаются в бобинах по 5 метров. Так вот именно на такую длину ленты (соответственно и количество светодиодов на ней) и рассчитаны её токопроводящие дорожки.

В силу этих обстоятельств есть одно очень важное условие, которое необходимо соблюдать, собирая схему подключения светодиодной подсветки. Нельзя подключать последовательно* участки светодиодных лент так, чтобы их общая длина превышала 5 метров. Иначе токоведущие дорожки ленты просто не выдержат токовой нагрузки, перегреются и перегорят – лента выйдет из строя.

*Последовательное подключение (в контексте этой статьи) означает подключение к концу одной ленты начала другой и так далее. Вот так подключать светодиодные ленты, если их суммарная длина более 5 метров, нельзя:

(схема последовательного подключения светодиодных лент – так лучше не делать)

Как же правильно подключить светодиодную подсветку, если длина подключаемой ленты больше 5 метров?

Если требуется выполнить подсветку участка длиной более 5 метров, придется отрезки светодиодной ленты подключить *параллельно, для этого, возможно, придется протянуть длинный соединительный провод, длиной 5 метров и более. Теперь ток ко второй ленте побежит по этому длинному проводу, а не по дорожкам первой ленты.

Единственное, надо учесть, что длинный провод обладает большим сопротивлением. Поэтому, чтобы в нем не так ощутимо падало напряжение, этот удлиняющий провод лучше взять двойного сечения. Приблизительно 1,5 мм.кв.

Помните, в предыдущем совете — Подготовка светодиодной ленты к монтажу, мы рассматривали вопрос, какие провода подойдут для соединения светодиодных лент.

*Параллельное подключение (в контексте этой статьи) означает подключение начала одной, начала второй и начала всех других лент в одной общей точке. Например, так, как показано на рисунке ниже:

(схема параллельного подключения светодиодных лент – это правильное решение)

Как вариант, можно расположить блок питания посредине двух длинных отрезков ленты. Соединительные провода на стороне 12 В при этом будут иметь минимальную длину, поэтому подойдут провода сечением 0,75 мм.кв. Схема будет выглядеть, например, вот так:

(схема параллельного подключения светодиодных лент с расположением блока питания посредине)

Если мощности одного блока питания не достаточно, чтобы запитать всю светодиодную ленту сразу, то можно применить схему подключения с использованием нескольких блоков питания:

(схема подключения светодиодных лент с двумя и более блоками питания)

Такая схема также может пригодиться, если один блок для питания всей подсветки слишком габаритный из-за большой мощности и не помещается в специальную нишу.

При такой схеме, каждый из двух и более блоков питания будут иметь меньшие габариты и легко смогут спрятаться. Однако стоимость реализации такой схемы может возрасти.

Два блока питания будут стоить дороже, чем один, даже если их общая мощность не превышает мощность одного блока питания.

Тут также стоит отметить, что провода на стороне 220 В достаточно также применить сечением не более  0,75 мм.кв. (но и не меньше для механической прочности), даже если это длинные провода, соединяющие все блоки питания между собой.

Дело в том, что по стороне более высокого напряжения будут идти гораздо меньшие токи, чем по стороне низкого напряжения. Примерно в 18 раз меньше. Ведь потребляемая и выдаваемая мощности блока питания примерно одинаковы, а напряжение на входе в 18 раз больше (220 В / 12 В).

Электрическая мощность рассчитывается произведением тока на напряжение, следовательно, если напряжение меньше, то ток больше на этот же коэффициент. Этот коэффициент называют коэффициентом трансформации.

Для чего я это все тут пишу? Да, в общем-то, для общего развития 🙂 Может быть кому-то будет интересно или даже полезно.

А чем отличается схема подключения многоцветной RGB светодиодной ленты от схемы подключения обычной одноцветной светодиодной ленты?

Единственное отличие, это то, что при подключении многоцветной RGB светодиодной ленты в схеме подключения между блоком питания и лентой устанавливается RGB-контроллер. Схема подключения подсветки будет выглядеть примерно следующим образом:

(схема подключения многоцветной RGB светодиодной ленты)

Однако опять же эта схема будет работать нормально, если общая длина подсветки не превышает 5 метров.

А как быть, если суммарная длина светодиодной RGB-ленты превышает 5 метров? Какую схему подключения применить?

Можно применить схему с параллельным подключением отдельных участков и использованием удлиняющих проводов, наподобие той схемы, что используется при подключении от одного блока питания нескольких отрезков одноцветной светодиодной ленты с общей длиной больше 5 метров:

(схема подключения нескольких RGB светодиодных лент от одного блока питания)

Можно также, если получится конструктивно, применить схему, когда блок питания вместе с контроллером размещены посредине двух светодиодных лент, это позволит не применять длинные соединительные провода:

(схема параллельного подключения двух RGB-светодиодных лент с расположением блока питания и контроллера посредине – не нужны длинные соединительные провода, сечение провода можно применить не такое большое)

Однако в данном случае к недостаткам схемы (большая мощность и габариты блока питания, длинные соединительные провода) добавляется фактор загрузки RGB-контроллера (на выше приведенных рисунках — загадочное изображение разряженной батарейки). Ведь в данном случае через RGB-контроллер побегут суммарные токи всех отрезков светодиодных лент.

А многоцветные ленты обычно имеют приличную мощность, как ни как три цветовых канала и каждый светодиод имеет по три кристалла. Лучшим решением в данной ситуации будет использование схемы с несколькими блоками питания. Но ведь посредником между блоком питания и RGB-лентой должен быть RGB-контроллер.

А как же заставить отрезки многоцветной светодиодной ленты, подключенные к разным контроллерам, синхронно следовать сценарию подсветки, задаваемому пультом управления? — Никак. В данном случае каждая многоцветная светодиодная лента будет жить своей собственной жизнью, подчиняясь командам лишь своего контроллера.

Выход из ситуации: использование двух и более блоков питания, применение одного RGB-контроллера совместно с RGB-усилителем (или несколькими усилителями, если блоков питания больше 2-х).

Чтобы было проще представить то, о чем тут написано, предлагаю рассмотреть пример схемы подключения двух и более участков многоцветной светодиодной ленты, имеющих общую длину более 5 метров, с использованием нескольких блоков питания, одного RGB-контроллера и одного или больше RGB-усилителей. Схема будет иметь следующий вид:

(схема подключения нескольких участков RGB-лент, общей длиной более 5 метров, с использованием RGB-усилителей)

В принципе, на картинке и так всё понятно, и лучше один раз увидеть, чем сто раз услышать, а тем более прочитать. Но, чтобы не было недопонимания и лишних вопросов, хочется всё-таки на всякий случай сделать акцент на контактах RGB-усилителя. А именно, что куда подключать.

Усилитель для многоцветной светодиодной ленты имеет две клеммные колодки: «Вход» – «Input» (4 контакта) и «Выход» – «Output» (6 контактов). К входу усилителя подключаются четыре провода от предыдущей светодиодной ленты, по этим проводам передаётся сигнал управления от контроллера, но вход усилителя потребляет незначительный ток управления цветовыми каналами.

К выходу также подключаются четыре провода уже следующей светодиодной ленты, а также два провода от еще одного блока питания, за счет которого собственно и усиливается управляющий сигнал.

То есть через первую ленту протекает номинальный её ток, а подпитка энергии для второй и последующих лент осуществляются от второго и последующих блоков питания соответственно, усиливая управляющий сигнал, который поступает с одного общего контроллера. Контроллер при этом не перегружается и все синхронно управляется с одного пульта.

Единственное, надо постараться не перепутать провода и контакты. «Input(+)», «Input-R», «Input-G», «Input-B» – соответственно контакты для общего вывода («массы»), красного, зеленого и синего цветовых каналов первой ленты, которая подключена непосредственно к RGB-контроллеру.

«Power(+)» и «Power(–)» — это «плюс» и «минус», поступающие от второго (или последующего) блока питания, за счет которого выполняется усиление управляющего тока для каждого цветового канала.

«Output(+)», «Output-R», «Output-G», «Output-B» – соответственно контакты для общего вывода, красного, зеленого и синего цветовых каналов второй (или последующей ленты), для которой усилитель усиливает сигнал управления. Вот и вся премудрость. На самом деле все намного проще, чем казалось бы. Конечно же, последовательность расположения и обозначения разъемов на клеммных колодках усилителя в зависимости от его модели могут немного отличаться от описанных выше. Но обычно производители все обозначения делают интуитивно понятными. Главное внимательно присмотреться и ничего не перепутать.

(клеммыне колодки RGB-усилилтеля)

Вместе с этим советом заканчивается цикл советов, посвященный вопросам, которые могут возникнуть при работе со светодиодными лентами. Автор постарался рассмотреть все самые интересные темы. Но даже если какой-то из вопросов остался без внимания, не стесняйтесь задавать вопросы в х. Будем разбираться вместе. Всем удачи!!! И спасибо за внимание.

Пример расчета проекта по подключению светодиодной ленты Uniel

Рассмотрим подключение светодиодной ленты и выбор необходимых источников питания Uniel на конкретном примере. Рассчитаем проект дизайнерского света в спальне средних размеров.

Подключение светодиодной ленты Uniel в спальне. По проекту  планируется к подключению два типа лент, не зависящих друг от друга:
1. Монохромная лента ULS-3528-120LED/m-8mm-IP20-DC12V-9,6W/m-5M-W цвет свечения белый. 2. Многоцветная лента ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB.
Монохромную (одноцветную) ленту и ленту RGB мы подключаем отдельно, таким образом, у нас будет два независимых источника освещения, которые могут быть использованы как по отдельности, так и вместе. Чтобы правильно подключить светодиодные ленты, важно точно рассчитать потребляемую мощность и подобрать соответствующий источник питания.
1. Определяем длину подключаемой ленты. Длина нашей комнаты равна 5 м, ширина — 4 м, соответственно, периметр комнаты равен 20 м.  Монтаж и подключение ленты у нас задуманы в подвесном гипсокартонном коробе, таким образом, периметр уменьшится.  Внешняя ширина короба 0,4м. Ленты мы крепим непосредственно по краю подвесного короба.

  • Вычисляем периметр подвесного гипсокартонного короба: 4 – 2х0,4 = 3,20 м
  • 5 – 2х0,4 = 4,20 м
  • И вычисляем периметр к подключению: (3,20 + 4,20)х2 = 14,80 м
2. Общая длина подключаемой ленты у нас равна периметру короба и составляет 14,8 м.
3. Далее считаем общую мощность подключаемой ленты, для чего умножаем общую длину ленты на мощность одного метра ленты: 9,6Вт/м х 14,80м = 142,08 Вт
4. При выборе источника питания необходимо оставить запас по мощности в 25%, поэтому, увеличиваем рассчитанную мощность на 25%: 142,08 х 25% = 177,60 Вт
Таким образом, получается, что для подключения ленты ULS-3528 120LED/m 9.6W нам нужен источник питания мощностью 177,60 Вт. И мы выбираем модель UET-VAG-200A20 12V IP20 2 выхода, общей мощностью 200 Вт.
Внимание! Обязательно необходимо учитывать, что не смотря на запас по мощности источника питания, нельзя подключать отрезки ленты длиннее пяти метров одним куском. Если необходимо подключить ленту длиннее пяти метров, то ее необходимо разрезать на части и использовать параллельное соединение с источником питания.
Теперь выбираем источник питания для подключения многоцветной ленты ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB: 7,2 Вт/м х 14,80 м = 106,56 Вт
Учитываем запас по мощности в 25%: 106,56 Вт х 25% = 133,20 Вт
Мощность необходимого нам источника питания – 133,20 Вт. Выбираем модель UET-VAG-150A20 12V IP20 2 выхода, общей мощностью 150 Вт.
Для управления многоцветной лентой ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB  необходим контроллер. Контроллер выбирается, так же как и источник питания –  общая подключаемая мощность + запас 25%. Мы выбираем контроллер ULC-R21-RGB Black,  мощность 216 Вт.
Контроллер подключается после источника питания.
На рисунке показана схема подключения двух лент. Обратите внимание, что все ленты мы разрезали на части, длинной не более пяти метров, и подключили к источникам питания параллельно.
Данный пример по расчету проекта освещения с использованием светодиодной ленты и комплектующих Uniel не является универсальным и выполнен для теоретической комнаты в сферическом ваккууме, без учета возможных особенностей реального помещения. В каждом конкретном случае, для проведения грамотного расчета и монтажа светодиодной ленты, желательно обращаться к специалистам. Если привлечь специалистов затруднительно, то мы рекомендуем использовать «Готовые решения» Uniel — комплекты ленты с уже подобранным источником питания и контроллером (в случае многоцветных лент). Данный комплект уже полностью готов для монтажа и обеспечит гарантированно правильную и долговечную работу светодиодной ленты.

Схема подключения светодиодной RGB-ленты. Подключение RGB-контроллера, а также RGB-усилителя

В предыдущих статьях мы разбирали, что собственно такое многоцветная светодиодная RGB-лента и как она выглядит. Давайте же в этой статье уделим внимание электрической схеме подключения такой ленты. В целом, схема подключения многоцветной RGB-ленты подобна схеме для подключения обыкновенной одноцветной светодиодной ленты. Они практически идентичны.

Однако есть различие: между блоком питания и лентой расположено устройство управления цветом свечения светодиодной ленты, называемое RGB-контроллер. Контроллеры различаются по ряду различных параметров, будь то мощность, внешний вид либо программы дистанционного  управления, как пультом, так и самим цветом.

Суть неизменна: приходится 2 провода от блока питания, а на RGB-ленту выходит 4 провода.

Схема подключения RGB-контроллера для светодиодной ленты

Схема подключения всех контроллеров практически одинаковая. «V+» и «V-» обозначены разъемы. Уже упоминалось, что от блока питания идёт два провода: красный (на плюсовой контакт) и черный (на минусовой). Для подключения RGB-ленты предназначены следующие виды разъёмов:

  • R (red) соответствует красному цвету, отвечает за него;
  • G (green) соответствует зеленому цвету;
  • B (blue) соответствует синему цвету;
  • общий провод V+, имеющий различные обозначения.

Конечно, ничего не сгорит, если Вы спутаете провода, однако лучше этого не допускать. Как результат у Вас просто будут перепутаны цвета, а это очень неудобно.  Представьте только:  нажимаете на пульт, а вместо синего цвета загорается красный.

Пульт управления RGB-лентой отвечает за её цвет

Каким образом подсоединить ленту, длина которой превышает 5 метров? Стандартная длина ленты именно такая всегда, и дорожки по которым проводится ток, рассчитаны по всей этой длине.

К сожалению, нельзя взять две ленты просто последовательно соединить их. Даже это и выйдет, то прослужит совсем недолго. Здесь имеет место быть принцип, по которому работает и обычная светодиодная лента.

Наличествует пара способов, один из которых мы сейчас и рассмотрим.

Схема подключения RGB-лент с одним блоком питания

В этой схеме понадобиться четырех жильный удлиняющий провод (сечение которого 1,5 мм, а длина 5 метров). RGB-лент с количеством светодиодов 30 на метр соединяются именно по данной схеме.

Когда имеем дело с RGB-лентами с количеством диодов 60 на метр, следует использовать схему подобную этой, однако ещё дополнительно нужен будет блок питания, а также контроллер, мощность которого в два раза больше. Естественно можно и совершить соответствующие расчеты. Светодиодные RGB-ленты (2 штуки) требуют потребление 140 ватт.

  Блок питания с такой мощностью представляет собой крупную и достаточно увесистую железку. Поэтому, если хотите припрятать её в потолочной нише, то следует предусмотреть заранее под неё соответствующее местечко.

Практика показывает, что спустя некоторое время контроллеры выходят из строя, ведь они рассчитаны на 140 ватт. Несмотря на то, что исходя из технических параметров, они должны тянуть от 10 до 15 метров, к тому же и на эту мощность они рассчитаны.

В связи с этим, при выборе контроллера необходимо учитывать запас мощности (в лучшем случае должен превышать исходный объём в два раза). Выходит, что идеальный вариант это контролер мощностью 280 ватт. Однако тогда его стоимость будет на порядок выше, да и найти его не так то легко.

Может помочь следующая схема (смотрите картинку ниже).

Схема соединения светодиодных RGB-лент с помощью RGB-усилителя

В предложенной схеме применяется RGB-усилитель и дополнительно будет необходим блок питания. К усилителю (к его входу) подключить конец первой ленты, а начало второй к выходу. Важно подключить каждый из проводов к подходящему именно для него разъему.

Подключение RGB-усилителя

Эта схема уже немного сложнее и несколько дороже первой, однако она обладает рядом преимуществ:

  • существенно меньше размер блока питания;
  • подходит для всех контроллеров, которые есть в продаже;
  • не ограничивается число подключаемых лент.

Все наглядно изображено на следующем изображении. На случай если электрические схемы вызывают у вас какие-либо затруднения. Все просто: при использовании одной ленты нужен контроллер и блок питания, при использовании двух и более – добавляем усилитель и блок питания.

Подключение двух RGB-лент

Установка RGB-ленты отпугивает чаще не так ценой, как представляемой и надуманной сложностью. Будем рады, если данная статья поможет вам.

Инструкция по управлению RGB контроллерами

RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller  72W 12V 6Aс инфракрасным пультом управления (арт. CRS072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:

3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:





1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)





С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.







RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller 144W 12V 12A с инфракрасным пультом управления (арт. CRS144ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 2х6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питани через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимные разъемы только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:



3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).



3.2. Назначение кнопок пульта ДУ:





1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)





С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления

(арт. CRL072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:

3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:

























1. Включение / Выключение

23. Статичный розовый

2. Пауза / Запуск

24. Статичный голубовато-белый

3. Уменьшение яркости

25. Больше красного

4. Увеличение яркости

26. Больше зеленого

5. Статичный красный

27. Больше синего

6. Статичный зеленый

28. Увеличение скорости мигания

7. Статичный синий

29. Меньше красного

8. Статичный белый

30. Меньше зеленого

9. Статичный оранжевый

31. Меньше синего

10. Статичный бирюзовый

32. Уменьшение скорости мигания

11. Статичный сине-фиолетовый

33. Цветовой оттенок №1

12. Статичный молочный белый

34. Цветовой оттенок №2

13. Статичный светло-оранжевый

35. Цветовой оттенок №3

14. Статичный темно-бирюзовый

36. Автоматический режим

15. Статичный фиолетовый

37. Цветовой оттенок №4

16. Статичный теплый белый

38. Цветовой оттенок №5

17. Статичный темно-оранжевый

39. Цветовой оттенок №6

18. Статичный голубой

40. Мигание белого

19. Статичный сиреневый

41. Мигание 3 базовых цветов  (RGB)

20. Статичный зеленовато-белый

42. Мигание 7 цветов

21. Статичный лимонный

43. Плавная смена 3 базовых цветов (RGB)

22. Статичный светло-голубой

44. Плавная смена 7 цветов



3.3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.







RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 144W 12V 12A с большим инфракрасным пультом управления

(арт. CRL144ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 2х6А

— — диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:



3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:

























1. Включение / Выключение

23. Статичный розовый

2. Пауза / Запуск

24. Статичный голубовато-белый

3. Уменьшение яркости

25. Больше красного

4. Увеличение яркости

26. Больше зеленого

5. Статичный красный

27. Больше синего

6. Статичный зеленый

28. Увеличение скорости мигания

7. Статичный синий

29. Меньше красного

8. Статичный белый

30. Меньше зеленого

9. Статичный оранжевый

31. Меньше синего

10. Статичный бирюзовый

32. Уменьшение скорости мигания

11. Статичный сине-фиолетовый

33. Цветовой оттенок №1

12. Статичный молочный белый

34. Цветовой оттенок №2

13. Статичный светло-оранжевый

35. Цветовой оттенок №3

14. Статичный темно-бирюзовый

36. Автоматический режим

15. Статичный фиолетовый

37. Цветовой оттенок №4

16. Статичный теплый белый

38. Цветовой оттенок №5

17. Статичный темно-оранжевый

39. Цветовой оттенок №6

18. Статичный голубой

40. Мигание белого

19. Статичный сиреневый

41. Мигание 3 базовых цветов  (RGB)

20. Статичный зеленовато-белый

42. Мигание 7 цветов

21. Статичный лимонный

43. Плавная смена 3 базовых цветов (RGB)

22. Статичный светло-голубой

44. Плавная смена 7 цветов



3.3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных модулей Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

Схема простого контроллера светодиодов RGB

В этом посте мы узнаем, как создать простую схему контроллера светодиодов RGB (красный, зеленый, синий), которую можно назначить для мигания группы светодиодов RGB с определенной последовательностью. Идея была предложена г-ном Навдипом.

Технические характеристики

Я хочу сделать плату дисплея с красными, зелеными и синими светодиодами. Примерно по 350 штук. и я хочу использовать контроллер rgb на 12 вольт. Подскажите, пожалуйста, как подключить светодиоды.

Я хочу зажечь красный, зеленый и синий светодиоды отдельно, а затем в комбинации. А как составить схему. Пожалуйста, также предложите, какой контроллер RGB следует использовать и как он должен быть подключен.

не могу предложить простую схему на 12 вольт по 3 ампера каждая, красный зеленый синий, контроллер rgb. только с основными цветами.

Это фото схемы, полученное мной в Интернете. но я не могу понять, как заставить его помочь, пожалуйста. предложите простую схему с использованием легко доступных компонентов.для контроллера RGB.

Шаблон последовательности будет следующим: сначала красный, затем зеленый, затем синий, затем красный зеленый вместе. или любой заказ и любая комбинация. Мне это просто нужно для изготовления светодиодной табло. желаю только, чтобы светодиоды загорались последовательно и в комбинации.

Дизайн

AS в соответствии с предлагаемым форматом последовательности, простая конструкция с использованием микросхемы 4017 и микросхемы 4060 может использоваться для реализации предлагаемой схемы контроллера светодиода RGB.

Ссылаясь на показанную схему, 4017 IC и 4060 IC подключены в стандартном режиме поиска светодиодов, который также довольно популярен под названием «Knight Rider» из-за его специфических световых эффектов бега и преследования.

IC 4060 подает тактовые импульсы на IC 4017 для выполнения запланированной последовательности выходных контактов в ответ на каждый тактовый импульс на своем выводе 14.

Однако здесь выход 4017 IC настроен немного иначе для реализации уникального шаблона мигания RGB.

Здесь красные, зелено-синие струны соединены особым образом для достижения упомянутого желаемого паттерна последовательности, то есть при включении R, G. Строки B сначала загораются последовательно (в «чередующемся» паттерне) , затем все три струны загораются вместе и выключаются, после этого три струны загораются одна за другой, не отключаясь в процессе, и, наконец, три светодиода загораются вместе, но быстро мигают, чтобы закончить последовательность.

Затем цикл сбрасывается и возвращается к начальной фазе, как описано в приведенном выше объяснении.

Потенциал 1M может быть отрегулирован для получения желаемой скорости управления и последовательности для светодиодов RGB.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Схема драйвера светодиода RGB

Объясненная схема может использоваться для управления любым мощным светодиодом RGB и для управления яркостью цвета каждого отдельного RGB.

Как работает схема

На основании таблицы данных этого светодиода три вывода на каждой стороне соответствуют трем выводам на другой стороне на прямой линии, так что два прямых конца слева направо образуют выводы красного, зеленые и синие светодиоды соответственно тиснены внутри упаковки.

По этой причине верхний крайний левый, правый сквозной вывод может образовывать катод, анод красного светодиода, центральный левый, правый выводы могут соответствовать зеленому светодиоду, а также нижний левый правый конец может соответствовать концевые выводы могут указывать на клеммы для синего светодиода.

Светодиод RGB 3 Вт

Настроить такие выводы этого светодиода RGB таким образом, чтобы отдельные цвета можно было перенастроить по одному, определенно несложно.

Идея состоит в том, чтобы просто объединить три отдельных адаптируемых регулятора напряжения с тремя светодиодами, в качестве иллюстрации, применив регулятор напряжения LM317, как показано на схеме в этой статье.

RGB 3-ваттный светодиодный цветной смеситель, схема контроллера с использованием микросхемы LM317

Говоря о приведенной выше диаграмме, можно предположить, что три регулятора напряжения LM317 в основном похожи друг на друга по части и конфигурации проводки.

Все устройства включают в себя функцию регулировки напряжения, и все они управляются током с помощью транзистора BC547 и резистора Rc.

Выводы 3-ваттного светодиода индивидуально связаны с выходами 3 цепей LM317, хотя вход предоставляется всем 3 устройствам в виде базового источника постоянного тока, который может быть адаптером SMPS, правильно оцененным для использования RGB-подсветка.

Ориентация анода и катода светодиода, кроме того, предлагается на схеме, которую необходимо осторожно и надлежащим образом настроить перед подключением их к выходам 317.

В тот момент, когда все это полностью выполнено, а также включается питание, функция управления напряжением, присутствующая в устройствах LM317, может использоваться для дискретного запуска уровней освещенности конкретных светодиодов для проявления любого из предусмотренных цветовых эффектов, начиная с с основным RGB на вуалет, индиго, оранжевый, бордовый и т. д.

10K предустановок схемы 317 могут быть заменены на 10K потенциометров для обеспечения внешнего управления для необходимого воздействия смешения цветов на светодиод.

Значение Rc можно измерить по следующей формуле:

  • Rc = 0,6 / номинальный ток светодиода

Контроллер светодиодной ленты RGB

Совсем недавно
Я приобрел светодиодную ленту RGB длиной 5 м с использованием светодиодов SMD5050 RGB.
Он имеет ограничение по току
резисторы, предназначенные для
работа от источника питания 12 вольт. Думая, что это будет
напрямую прикрепить к Picprojects
Проект драйвера светодиода MOSFET RGB
Я пошел дальше и купил один только для того, чтобы обнаружить, когда он прибыл, что это будет не так просто.

Несмотря на описание и
маркировка на поставляемой полосе, указывающая, что у нее был общий анод
соединение это фактически общий катод. Терминал отмечен
«+» на фото ниже — это обычное заземление — пойди и разберись?

Требуется высокая сторона
драйвер, поэтому три светодиодных анода могут управляться выходом PWM
от микроконтроллера PIC, а общий провод подключается к
земля.

С определенным требованием I
решил склеить проект по работе со светодиодной лентой.В
контроллер на этой странице является адаптацией
Проект RGB Mood Light 101, прошивка есть
то же самое и можно скачать
со страницы этого проекта.

Вы должны знать, что не все
Светодиодные ленты используют общую землю, у меня есть полоса длиной 1 метр, которая подключена
с общим ‘+’ или высокой стороной и отлично работает с
Драйвер Power MOSFET RGB LED
комплект 106 См. мои заметки о светодиодах
полоски здесь

Обратите внимание:

Этот проект НЕ доступен как
комплект, или печатную плату, и я не могу поставить светодиодную ленту.

Схема принципиально такая же
как и проект RGB101 Mood Light и использует точно такую ​​же прошивку.
Отличие заключается в выходной каскаде светодиодов. Вместо
транзистор BC548 (Q1-Q3) напрямую управляет светодиодами, они используются
для переключения второго набора транзисторов (Q4-Q6). Эти
Транзисторы PNP средней мощности STX790A, переключающие напряжение 12 В или
верхняя сторона источника питания.

Текущий рейтинг каждого цвета
в полосе около 1.5 ампер, требующих средней мощности
транзистор для управления им. Я избегал использования P-канала
MOSFET, поскольку они дороги и их труднее получить.

Транзистор, используемый для финального
выходная мощность — STX790A, рассчитанная на максимум
ток коллектора 3 ампера, с минимальным усилением тока 100.
Используемые мной светодиодные ленты требуют от 1 до 1,5 ампер на цвет.
Базовый ток для Q4-Q6 определяется током коллектора транзисторов BC548.
(Q1-Q3) через R1 — R3.Резисторы R1-R3 обеспечивают ток базы около 20 мА.
к STX790A. Я использовал углеродные пленочные резисторы 560R 0,25 Вт.
здесь они работают прямо на пределе рассеиваемой мощности для
резистор 0,25 Вт. Поскольку транзисторы управляются с
Средняя рассеиваемая мощность сигнала ШИМ ниже, поэтому это не проблема.

Если вы решите использовать альтернативу
Тип транзистора для Q4-Q6 и необходимость увеличения тока базы
вам понадобится резистор на 1/2 Вт или металлическая пленка 0.4
ватт или 0,6 Вт, что соответствует физическому размеру 0,25 Вт
карбоновая пленка.

Для Q1-Q3 любой слабый сигнал NPN
транзистор будет работать. BC546, BC547 или BC549 также подходят
и имеет ту же распиновку, что и BC548.

Если вам нужно более 2 ампер на
Светодиодный канал вам нужно будет сделать переделку финального
секция транзисторного выхода, так как схема не предназначена для
обрабатывать более 2 ампер на каждый канал.

Остальная часть цепи прямая
вперед.

Вход 12 В на плату
подается через D1 на 5-вольтовый регулятор 78L05 (IC2). D1 обеспечивает
защита от обратной полярности регулятора, хотя она должна быть
отметил, что это не защищает светодиоды и конечные транзисторы драйвера
поскольку из-за высоких требований к току светодиодной ленты она не
здесь практично использовать диод.

Конденсатор С1 обеспечивает развязку
питание 5 вольт. Конденсатор С2 обеспечивает фильтрацию на
входная сторона регулятора.С1 должен быть как можно ближе к ПОС
Потребляемая мощность Vdd / Vss (контакты 1/8) на практике. 78L05 и C2
также должны быть достаточно близко друг к другу и КВС. R7
обеспечивает подтяжку для входа сброса MCLR PIC.

S1 — переключатель управления режимами.
JP3 просто предоставляет пару контактных площадок с шагом 0,1 дюйма для подключения удаленного
переключатель, если плата встроена в корпус.

JP2 — выходной разъем светодиода.
Обратите внимание на связи по этому поводу. Земля, красная, зеленая
и синие разъемы были размещены в соответствии со светодиодной лентой, которую я был
с использованием.Вы должны проверить подключения к определенному светодиоду.
полоску, которую вы используете, чтобы убедиться, что они одинаковы. (видеть
примечания по светодиодным лентам здесь)

Также помните о плате переключателей
сторона высокого напряжения или 12 В с общим заземлением
все три цвета светодиода. Если у вас общий анод
вам понадобится Power MOSFET
проект.

R8 / C3 / JP1 не используются, не подходят
составные части.

Питание на плату подается через
два соединения с маркировкой Gnd и + 12V.Обязательно используйте 12 вольт
Регулируемый источник питания постоянного тока на 2–3 ампера. Также обратите внимание на
отверстие на печатной плате между площадками для подключения питания. Пройти
два силовых соединительных провода через это для обеспечения механической нагрузки
разгрузка для проводов / паяного соединения ( см. фото конструкции
далее вниз по странице
)

STX790
лист данных

Светодиодный контроллер

RGB с использованием Atmega328

Это 3-канальный драйвер светодиода с регулируемым током на основе ШИМ, предназначенный для управления светодиодами RGB.Схема была разработана для управления сильноточными светодиодами RGB или полосой светодиодов RGB. Цвета трех светодиодов RGB можно настроить с помощью 3 потенциометров, с помощью этих потенциометров можно настроить разные цвета.

Светодиод RGB состоит из 3 отдельных светодиодов красного, зеленого и синего цветов, упакованных в один корпус. Светодиоды RGB могут излучать разные цвета, смешивая три основных цвета.

Мы использовали микроконтроллер ATmega328 для генерации 3-х ШИМ-сигналов путем считывания аналоговых входов. Эти аналоговые входы подключены к 3 потенциометрам.Выходы ШИМ соединены с затворами трех полевых МОП-транзисторов IRLR7843 , которые управляют сильноточными нагрузками. Микросхема MC78M05 используется для питания микросхемы Atmega328 напряжением 5 В постоянного тока. Рабочее напряжение этой цепи составляет 12 В постоянного тока, и каждый канал может выдерживать постоянный ток нагрузки до 600 мА или 1 А с холодным воздухом. Предусмотрены винтовые клеммы для простого подключения светодиодной ленты RGB или светодиодов RGB. Схема может управлять полосами 12 В RGB / светодиодами 12 В RGB. Любая светодиодная лента RGB с подключением RGB и + V будет работать с этой платой или использовать обычный анодный светодиод RGB.

Этот проект построен с использованием микроконтроллера Atmega328 , который требует программирования, пример кода можно найти ниже. Этот пример кода написан с использованием Arduino IDE, поэтому чип Atmega328 требует записи загрузчика и загрузки кода. Перейдите по этой ссылке, чтобы узнать о программировании чипа Atmega328 и записи загрузчика.

Примечание: к этой плате можно подключить светодиод RGB без последовательного резистора, в этом случае рассчитайте значения последовательных резисторов R4, R8, R12. Значение по умолчанию для этих резисторов — 0 Ом.

Характеристики

  • Питание 12 В постоянного тока (7-15 В)
  • Нагрузка 600 мА на каждый канал (1 А с вентилятором)
  • 3 потенциометра для регулировки 3 светодиодов
  • Рабочий цикл ШИМ регулируется от 0% до 100%
  • Частота 490/975 Гц
  • Код совместимости с Arduino
  • Размеры печатной платы 61 X 67 мм

Схема

Список запчастей

Подключения

Gerber View

Фото

Видео


Как создать светодиодную ленту RGB с дистанционным управлением с ИК-подсветкой с помощью Arduino

В предыдущей статье из этой серии мы узнали, как генерировать разные цвета в светодиодной ленте RGB при использовании Arduino.Мы рассмотрели основы работы светодиодной ленты RGB, доступные типы и способы генерации различных цветов.

В этой статье мы дополним эту базу знаний. Возможно, вы уже знакомы с некоторыми светодиодными лентами, доступными на рынке, в том числе с небольшим пультом дистанционного управления. Этот ИК-пульт управляет полосой и используется для ее включения или выключения, изменения цвета, увеличения или уменьшения яркости и т. Д.

Идея этого проекта аналогична. Мы собираемся создать светодиодную ленту RGB с дистанционным управлением и ИК-подсветкой, используя Arduino.Что интересно (и удобно), так это то, что вы можете использовать любой ИК-пульт для управления им, включая STB, ТВ-пульт или любой другой ИК-пульт.

Итак, приступим. Сначала мы рассмотрим принципиальную схему и то, как она работает, а затем рассмотрим программу.

Принципиальная схема

Эта схема построена с использованием всего четырех компонентов:

  • TSPO1738 — это ИК-приемник (датчик), который принимает удаленные сигналы (с любого ИК-пульта). Он имеет следующие контакты: Vcc, GND и выход.Вывод Vcc получает 5 В от платы Arduino. Контакт заземления должен быть подключен к общей земле. Выходной контакт должен быть подключен к контактам D2 и D3 Arduino.
  • ULN2003A — это микросхема драйвера тока со встроенными парами Дарлингтона (7), которые используются для подачи тока на светодиодную ленту. Он получает то же питание 12 В, что и для RGB-полосы и для Arduino. Аналоговые выходы Arduino D9, D10 и D11 подключены к трем входам микросхемы. Соответствующие выходы соединены с входами полосы R, G и B.
  • На плату Arduino, микросхему ULN2003A и полосу подается напряжение 12 В от адаптера ([электронная почта защищена]).

Схема работы

  • Важно сначала прочитать и расшифровать коды с ИК-пульта дистанционного управления, который вы планируете использовать. Для этого просто подключите TSOP1738 к плате Arduino, как показано.
  • Затем загрузите библиотеку IRremote с GitHub. Скопируйте библиотеку в корневой каталог (папку) или в Arduino (C: \ arduino-1.6.7 \ библиотеки). Затем вы легко сможете получить доступ к библиотеке из программного обеспечения Arduino IDE как: меню эскиза -> включить библиотеку -> IRRemote
  • Загрузите приведенную здесь программу в Arduino.
  • Разрешить Arduino подключаться к вашему ноутбуку / ПК через USB-кабель.
  • Запустите программу и запустите серийный монитор в Arduino IDE.
  • Теперь нажмите любую кнопку на пульте дистанционного управления, которую хотите использовать. Вы увидите всплывающий код (например,… 4–5–6–8–10 цифр).Запишите эти коды для соответствующих кнопок. Они также будут использоваться для контроля полосы.
  • Эти коды также будут использоваться в основной программе для выполнения различных операций, таких как изменение цвета или яркости и т. Д.

Светодиодная лента RGB с дистанционным управлением и ИК-подсветкой.

Теперь давайте рассмотрим, как работает вся схема…

  • ИК-датчик TSOP1738 получает код от пульта дистанционного управления и передает это сообщение на Arduino.
  • Arduino сначала декодирует это сообщение и сравнивает его с запрограммированным кодом.
  • Если совпадение найдено, Arduino предоставит выходы PWM на D9, D10 и D11 для генерации разных цветов на светодиодной полосе. Например, при нажатии любой цифровой клавиши на пульте дистанционного управления (1, 2, 3 и т. Д.) Arduino будет генерировать КРАСНЫЙ, ЗЕЛЕНЫЙ, СИНИЙ и т. Д. — предварительно запрограммированные цвета.
  • Если на пульте дистанционного управления нажать кнопку «0», Arduino создаст непрерывный многоцветный эффект. Чтобы остановить этот эффект, вам нужно перезагрузить микроконтроллер Arduino.

Программное обеспечение
Программа 1: для декодирования ИК-кодов дистанционного управления

}]]>

Программа 2: основная программа

WS2812B RGB LED в схемах

Hi,

, значит, вы использовали Neopixel Rings / Strips / Matrix в одном из своих проектов, и теперь вы хотите сделать схему и добавить на нее светодиод WS2812B, но не знаете, как?

, тогда этот пост именно для вас!

ВВЕДЕНИЕ (ТЕОРИЯ)

WS2812B — это светодиодный источник света с интеллектуальным управлением, в котором схема управления и микросхема RGB интегрированы в корпус из 5050 компонентов.Он включает в себя интеллектуальную защелку данных цифрового порта и схему усилителя преобразования сигнала.

Протокол передачи данных использует единственный режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные 24-битные данные, которые затем отправляются во внутреннюю защелку данных, другие данные, которые изменяются внутренней схемой усиления преобразования сигнала, отправляются следующему каскадному пикселю через порт DO. После передачи для каждого пикселя сигнал уменьшается на 24 бита.Пиксель использует технологию передачи с автоматическим изменением формы, благодаря чему количество каскадов пикселей не ограничивается передачей сигнала, а зависит только от скорости передачи сигнала.

ну, прочтите его техническое описание для получения дополнительной информации — техническое описание

Требуемые материалы

  • ws2812B
  • Пользовательские печатные платы (которые были предоставлены JLCPCB)
  • NodeMCU 12E
  • 0,1 мкФ 0603 конденсатор

вы можете купить WS2812 в utsource. net

ШАГ 1

Шаг 1 использования WS2812B — это сделать печатную плату коммутационной платы, чтобы мы могли припаять их на печатной плате и использовать ее с любым микроконтроллером.

Работают по этой распиновке, схема подключения

Эту схему можно использовать при создании любой светодиодной ленты или матрицы на основе WS2812B, просто помните, что Dout первого светодиода переходит в Din второго светодиода, а Dout второго светодиода переходит в Din третьего светодиода, и это продолжается и продолжается.

также, обязательно добавить конденсатор 0,1 мкФ к VCC и GND каждого WS2812B.

, и рекомендуется подавать на них только напряжение от 3,3 В до 5 В.

«, чтобы использовать WS2812B, нам просто нужно подключить их таким образом к микроконтроллеру вместе с конденсатором 0,1 мкФ»

, поэтому я сделал эту схему и подготовил печатную плату с той же настройкой WS8212B, подключенной к микроконтроллеру Attiny85. . (это для специальной печатной платы, часть attiny85)

, вы можете проверить этот проект здесь —

Я в основном следовал этому подходу / процессу и создал эту схему в OrCad Cadance и отправил ее в JLCPCB для образцов печатной платы.

Я должен сказать, что образцы, которые я получил, были ВСЕГДА ОТЛИЧНЫМИ!

(Эта печатная плата спроектирована таким образом, что если я не закрою сопротивление, отмеченное на картинке выше, Din of First LED не будет подключаться через Attiny, это будет работать как обычная светодиодная лента, поэтому я подключил это с NodeMCU вместо этого, потому что его легко запрограммировать NodeMCU по сравнению с Attiny85 lol)

Процесс пайки был в основном таким-

Также вам понадобится воздуходувка для поверхностного монтажа или электрическая пластина, чтобы припаять эти светодиоды на специальные печатные платы.

, к сожалению, у меня их нет, поэтому я сделал свою собственную плиту SMT с железным элементом и большой медной пластиной, она работает как настоящая плита SMT, поэтому вам просто нужно добавить паяльную пасту на контактные площадки ws2812B вот так, Поместите WS2812B на назначенную ему площадку, направив ее в правильную сторону, и пусть тепло сделает все остальное.

хорошо для простоты, я подключил NodeMCU к специальной полосе RGB, которую я сделал вместо того, чтобы управлять ей с attiny85, согласно этой распиновке —

  • VCC светодиода к 3v3
  • GND к GND
  • Din от светодиода к D4

Код

Я использовал этот код (Neopixel Rainbow), который похож на скетч Blink WS2812B

. Сначала скачайте и установите эту библиотеку — https: // github.com / adafruit / Adafruit_NeoPixel

теперь откройте прикрепленный скетч

нам нужно изменить несколько параметров.

, мы должны указать количество светодиодов, которые мы используем, в моем случае было бы 6, а затем изменить контакт в соответствии с тем, какой MCU вы используете … Я использую вывод D4 NodeMCU. так что пиксель pin 2

РЕЗУЛЬТАТ

Настройка Attiny85-

WS2812B Настройка —

Надеюсь, вы узнали основные сведения о светодиодах WS2812B и теперь можете без проблем использовать их в проектах.

Если вам нужна помощь, напишите мне или оставьте комментарий!

Новый светодиодный контроллер RGB от TI стремится упростить разработку прошивки

LP5030 предназначен для улучшения и упрощения пользовательских интерфейсов на основе светодиодов в маршрутизаторах, портативных устройствах и многих других приложениях бытовой электроники.

Светодиоды

являются предпочтительным индикатором в наши дни, и они также являются очень простыми компонентами — или, по крайней мере, может быть простыми. Для базовой схемы включения / выключения светодиодов не требуется ничего, кроме типичного цифрового выходного вывода и резистора.

Однако, как вы наверняка заметили, светодиоды не ограничиваются базовыми функциями включения / выключения. Фактически, реализации высокопроизводительных светодиодов достаточно сложны, чтобы оправдать использование специализированных микросхем контроллеров, таких как STP16CPC26 от STMicro, MAX6969 от Maxim или недавно выпущенный LP5030 от Texas Instruments.

Затемнение

Если яркость светодиода не должна изменяться, достаточно типичного расположения источника напряжения и резистора.Желаемой интенсивности можно достичь, выбрав соответствующее сопротивление. Переменная интенсивность более сложна: точный контроль интенсивности не может быть достигнут с помощью источника переменного напряжения, потому что яркость светодиода более напрямую связана с током, чем с напряжением.

Одним из вариантов регулировки яркости светодиодов является источник переменного постоянного тока; Пару лет назад я разработал проект, включающий трехканальный светодиодный драйвер переменной интенсивности.

Это одноканальная версия моего контроллера светодиодов с регулируемым током.

В целом, однако, широтно-импульсная модуляция является более практичным подходом. Если светодиод включается и выключается на частотах выше примерно 100 Гц, люди не заметят мерцания, а интенсивность можно изменить, изменив рабочий цикл.

Создание цветов

Один светодиод излучает один цвет (хотя точная длина волны несколько зависит от прямого тока). Монохромные дисплеи в наши дни не особенно популярны, и даже для основных индикаторов могут потребоваться разные цвета.Таким образом, во многих приложениях нам понадобится несколько светодиодов, которые могут работать вместе для получения желаемого эффекта.

LP5030

Я не отслеживаю внимательно все новые микросхемы светодиодных драйверов, но у меня сложилось впечатление, что LP5030 предлагает комбинацию функций, которую нелегко найти.

Прежде всего, устройство может управлять 30 светодиодами. (Существует также 36-канальная версия.) Это может показаться излишним, но помните, что нам нужны красный, синий и зеленый светодиоды для получения полного диапазона цветов.Таким образом, если каждый индикатор должен иметь полноцветную функциональность, 30-канальная емкость соответствует только 10 индикаторам.

Диаграмма из таблицы LP5030. Обратите внимание, что здесь представлена ​​36-канальная версия.

Я думаю, что есть несколько приложений, которым могло бы пригодиться такое обилие светодиодных каналов, тем более что управление устройством осуществляется через I2C. Это позволяет двум контактам микроконтроллера точно управлять 30 светодиодами, а поскольку интерфейс I2C LP5030 поддерживает работу в быстром режиме (со скоростью передачи до 400 кбит / с), я не ожидал, что функциональность будет серьезно нарушена из-за задержки, связанной с транзакции последовательной связи.

Интегрированный ШИМ и смешивание цветов

Как видно на блок-схеме, единственный доступный пользователю интерфейс — это шина I2C. Идея здесь в том, что сложные детали, связанные с точным контролем интенсивности и смешиванием цветов, обрабатываются IC, а не специальной прошивкой.

В техническом описании говорится, что это приводит к «невероятно простой» разработке прошивки для этой конкретной части конструкции. Это кажется довольно щедрым описанием, но я не сомневаюсь, что эта ИС будет полезна инженерам, у которых мало или совсем нет опыта в расширенном управлении светодиодами.

Как видно на следующей диаграмме, LP5030 специально разработан для цветовых эффектов. Выходные каналы организованы в модули RGB; общий цвет выбирается с помощью регистров смешения цветов, а затем один регистр яркости контролирует интенсивность всего модуля.

Диаграмма из таблицы LP5030.

Схема управления поддерживает как логарифмическое, так и линейное управление интенсивностью, а также реализует логарифмическое управление таким образом, чтобы уменьшить искажение цвета.

Еще одна интересная особенность функции управления — использование частоты ШИМ 29 кГц. Это намного больше, чем необходимо, чтобы избежать человеческого восприятия мерцания, и, очевидно, эта частота была выбрана для устранения слышимого шума, связанного с частотами переключения, которые находятся в слышимом диапазоне.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
