Технология изготовления колодезного колодца своими руками

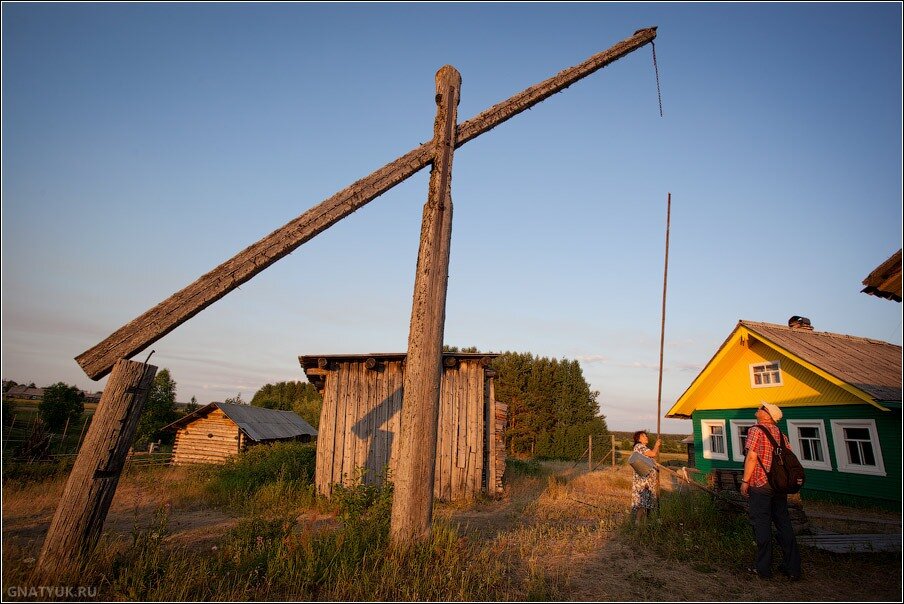

Колодец-журавль — простой механизм для подъема воды на поверхность. В основе устройства — шест с ведром для воды на одном конце и противовесом на другом. Конструкция используется как источник воды и элемент ландшафтного дизайна.

Колодец журавль — украшение участка.

Особенности конструкции колодезного журавля

Благодаря простоте конструкции колодезный журавль можно построить своими руками.

В качестве опоры используют ствол растущего рядом с колодцем дерева или устанавливают стойку из металлической трубы или деревянного бруса. К опоре крепится тонкий шест-балансир. Шарнирное соединение элементов превращает коромысло в рычаг с плечами разной длины. К длинному плечу цепями прикрепляют шест с емкостью для воды, короткое плечо утяжеляют компенсирующим грузом.

Если расчет соотношения веса ведра и контргруза выполнить правильно, то для подъема воды понадобится приложить минимум усилий.

К достоинствам конструкции относятся:

простота механизма;
легкость изготовления;
долговечность;
подъем воды небольшим усилием рук;
возможность использования при декоре участка.

Варианты подъемного механизма для колодца.

Недостатки колодезного журавля:

Небольшая глубина. Устройство используется для забора воды с глубины до 10 м.
Негерметичность. В шахтный колодец попадают осадки, мусор, сточные воды.
Размер. Длина стрелы журавля достигает 10 м, поэтому для постройки необходимо выделить достаточно места.

Устройство колодца-журавля

Колодец-журавль состоит из подъемного механизма и шахтного колодца.

Элементы водоподъемной конструкции:

Опора (баба). Вертикальная стойка для стрелы-балансира представляет собой отрезок трубы или брус с отверстием для оси журавля.
Балансир (стрела, коромысло). Тонкая жердь или труба, соединенная с опорой шарнирным узлом.
Противовес. Груз-компенсатор на коротком конце коромысла. Изготавливают противовес из известняковой глыбы, отрезка бревна, бетонной плиты, куска рельса и пр.
Шест или цепь для соединения стрелы и тары для воды.
Емкость для воды (ведро, бадья). Объем тары 8-10 л.

Устройство колодца:

Оголовок — надземная часть, защищающая от попадания грязи, случайных предметов, осадков. Закрывается съемной или откидной крышкой.
Ствол — шахта от низа оголовка до статического уровня воды.
Водоприемник — подводная часть ствола для сбора и хранения воды с донным фильтром. Для увеличения дебита расширяется в форме шатра.

Оборудование колодца

Место для колодца выбирают на удалении от септиков, помойных ям, канализационных стоков, хозпостроек с домашними животными и других источников загрязнения. Шахту копают в конце лета при сухой погоде, когда уровень грунтовых вод падает до нижней отметки.

Оголовок выступает над землей на 0,7-0,8 м. Выступ защищает от попадания пыли и мусора, а зимой — от обледенения. По периметру оголовка делают замок из глины, отмостку из кирпича, камня, асфальта. Такое ограждение предотвратит стекание грязной воды с поверхности.

Чтобы земля не осыпалась со стен шахты, делают крепление из дерева, бетона, камня или кирпича. Ствол делают круглым или квадратным, реже многоугольным. К стенам крепят чугунные скобы для спуска при ремонте или очистке.

Дно колодца засыпают гравием, щебнем, песком. Для увеличения притока воды низ ствола заглубляют в водоносный пласт или устраивают в форме шатра.

Монтаж сруба

Установка сруба колодца.

Сруб собирают из обработанных бревен. Дерево выбирают без гнили, червоточин, грибка. Бревна нужно очистить от коры, обстрогать и отшлифовать. Удобнее обрабатывать прямослойную древесину без сучков и трещин.

Для надводной части сруба подойдут сосна и ель. Венцы сруба, которые будут соприкасаться с водой, должны быть устойчивы к гниению и поражению вредителями, не менять цвет и вкус воды. Таким требованиям отвечают дуб, вяз, ольха, лиственница.

Если глубина колодца меньше 6 м и стены не обрушиваются, то сруб собирают в готовой шахте. Дно вырытой шахты выравнивают, откачивают воду, насыпают придонный фильтр. Устанавливают раму-основание, над которой надстраиваются венцы.

Если длина ствола больше 6 м, сруб наращивают сверху. Опускная рама с нижней заостренной кромкой проседает под собственным весом по мере удаления из-под нее грунта. Землю постепенно удаляют под срубом на высоту 3-4 венцов.

Для лучшего сцепления друг с другом бревна опрессовывают молотком, швы между венцами промазывают глиной. Сруб укрепляют изнутри толстыми досками, которые прибивают в углах.

Шахта из бетонных колец

Устройство колодца из бетонных колец.

Колодцы из бетонных колец долговечнее и прочнее деревянных, легче монтируются по сравнению с кирпичной или каменной кладкой.

Бетонные кольца опускают в вырытую шахту или постепенно углубляют ствол, подкапывая грунт. Если выбран метод выемки грунта, нижнее кольцо берут со скошенной кромкой или используют режущий башмак — так грунт будет сильнее проседать.

Удобнее монтировать кольца с замком: соединение получается прочнее, детали легче состыковать. Кольца без замка стягивают металлическими скобами. Швы между бетонными трубами заделывают цементным раствором.

Верхнее кольцо выступает над поверхностью и служит оголовком

Технология изготовления колодезного журавля

Порядок установки журавля на колодце:

Опору делают деревянного бруса, обработанного антисептиком. Если установить и закрепить стойку на железобетонной плите, а низ бруса просмолить, ноги журавля прослужат дольше.
Для защиты от гниения к стойке-«бабе» с разных сторон крепятся 2 металлические трубы, т. н. «пасынки». Опору заглубляют на 1 м и выравнивают.
Для устойчивости в яму вокруг опоры заливают бетон. Пока бетонный раствор не застыл, стойка фиксируется подпорками.
Крепление балансира к опоре выполняют шарнирно на стальной оси или шкворне. Коромысло изготавливают из жерди или металлической трубы.
К длинному концу балансира крепится шест или цепь. К «носу» журавля подвешивают ведро или бадью. Чтобы емкость опрокидывалась и набирала воду, к верхней ее части крепят груз.
Короткое плечо коромысла утяжеляют противовесом. Вес контргруза рассчитывают так, чтобы полное ведро поднималось непосредственно балансиром или с минимальными усилиями рук.

Оформление опоры колодца

Художественно оформленный колодец-журавль преобразит подворье и украсит пейзаж.

Название «колодезный журавль» подсказывает логичный вариант оформления: придать устройству форму птицы с длинной шеей (аиста, журавля или цапли). Опору оформляют в виде птичьих ног, коромысло играет роль туловища и шеи, шест изображает клюв.

Можно превратить водоподъемный механизм в слона или жирафа. Творчески осмысленная форма балансира с шестом станет необычной формы хоботом или изгибом шеи. Задействовав фантазию, постройку превращают в фольклорного персонажа или героя сказки.

Вокруг опоры можно разбить грядку с вьющимися растениями или поставить вазоны с цветами. Участок возле опоры выкладывают камнями или плиткой, мозаика или узоры станут дополнением декора. В композицию включают садовые фигурки, скамейки, резные украшения.

Вариант оформления колодца.

Пейзаж выглядит гармоничным, если все элементы оформлены в едином стиле. Роспись оголовка шахты и водоподъемника выполняют в одной цветовой гамме, подбирают сходный стиль отмостки и площадки возле опоры, зеленые насаждения организуют в единый ансамбль.

фото и видео, устройство, как сделать своими руками на даче

Колодец на участке – это практичный и удобный вариант обустройства доступа питьевой воды в дом и огород. При грамотном исполнении и фантазии мастера хорошо обустроенная наземная часть колодца становится украшением ландшафта. Есть много способов внешнего сооружения, которые не только выполняют практическую функцию, но и становятся достопримечательностью участка, как это видно на фото колодца-журавля.

Что такое колодец-журавль

Из многообразия методов обустройства внешней части водозабора на участке, колодец-журавль, пожалуй, самый романтичный и в то же время функциональный инструмент облегченного подъема грунтовых вод. От всех других сооружений он отличается лишь механизмом подъема, который похож на журавля из-за длинного подвижного колодезного рычага. Он закреплен на зафиксированной в земле основе. К одной стороне коромысла закреплено ведро, а к другой тяжелый противовес, который позволяет поднимать емкость с водой легким движением руки. Перед тем как сделать выбор в пользу этого устройства, стоит ознакомиться с его особенностями.

Достоинства колодца-журавля

Основной плюс конструкции – легкость в использовании. Ведро с водой можно поднять практически без применения физической силы в отличие от стандартного колодезного ворота, который предполагает вращение барабана с подвешенным тяжелым ведром. За счет этого фактора значительно сокращается время добычи воды. Помимо простого практического применения колодец-журавль делает дизайн всего участка совершенно иным. Неповторимый дух старины в виде колодца-журавля естественно впишется в любой ландшафт.

Недостатки колодца с журавлем

Для тех, кому нужно достать воду из самых глубинных слоев грунта, такое устройство не подойдет. Оптимальным считается забор воды журавлем на глубине 4-5 м. При наращивании длины колодезной скважины, будет удлиняться и стрела журавля, а это влечет за собой увеличение свободной площади для хода рычага на участке, что не всегда оправдано. Также вынужденное усиление прочности из-за удлинения коромысла придаст всей конструкции громоздкий характер.

Еще одним существенным недостатком многие пользователи считают невозможность герметичности оголовка при конструкции журавля. Из-за вертикального хода шеста с ведром нет возможности сделать домик над шахтой. Необходимость такого доступа в колодец вынуждает прикрывать воду съемной крышкой или вовсе оставлять ее открытой. Часто это приводит к загрязнению жидкости мелким мусором, листьями или осадками.

Несмотря на некоторые особенности колодца-журавля, им может воспользоваться человек любого возраста и сложения из-за простоты конструкции. Привлекательность его не только в легкости добычи воды, но и в приятных эмоциях, которые вызывает колодец журавль у людей, как на этом видео.

Устройство колодца-журавля

Устройство колодца журавля несложное и состоит из нескольких частей.

Каждая часть конструкции выполняет определенную функцию:

Вертикальное основание – толстая опорная стойка, закрепленная в земле. Это самая прочная часть колодца-журавля, ее плотно фиксируют в грунт на расстоянии от оголовка согласно расчетам.
Опора противовеса – своеобразный ограничитель хода, в большинстве моделей необязателен к установке.
Короткое плечо с противовесом – тяжелым грузом, закрепленным с короткой стороны стрелы. Он выполняет функцию балласта для уравновешивания человеческих сил и тяжести ведра с водой при подъеме.
Коромысло (стрела) – рычаг, который крепят к основанию при помощи шарниров или уголков. Обычно его делают из цельного не толстого бревна, трубы или прочной жерди.
Цепь – скрепляющая часть стрелы и шеста, обычно используют оцинкованные звенья.
Шест – закреплен к длинной части стрелы цепью и соответствует глубине колодца.
Емкость для набора воды – ведро или кадка.
Оголовок колодца-журавля – внешняя наземная часть скважины округлой или квадратной формы. Он защищает воду от загрязнения и замерзания. Обычно его делают из камня, бетонного кольца, кирпича, досок или брусьев.

Саму шахту – подземную часть колодца, которая наполнена водой, формируют в месте залегания грунтовых вод. Как правило, внутри ее облицовывают бетонными кольцами или пиломатериалами.

Раньше в селах в качестве опоры выбирали развилку толстого дерева, на которую крепили рычаг с ведром. Если возле колодца подходящего дерева не находилось, его выкапывали из леса и сажали рядом с шахтой колодца как основу для коромысла. Сейчас есть большое количество добротного материала для сооружения основания и удобных крепежных элементов для фиксации. Это позволяет без проблем при наличии функционирующей шахты и оголовка сделать на участке колодезный журавль своими руками.

Как сделать журавля для колодца своими руками

Сооружение журавля для колодца включает в себя несколько этапов работы. Грамотный расчет, соблюдение всех технологических процессов и пошаговое выполнение плана позволит стать колодцу с журавлем не только местом для набора воды, но и приятным дополнением ландшафта.

Подготовка материала

Для изготовления журавля своими руками нужно подготовить необходимые материалы:

деревянные бруски сечениями 5*10 и 5*5 см;
трубы для опоры;
тонкую дюралевую трубу;
саморезы;
цепь;
уголки;
монтажные шпильки М 10 и М 8;
груз для ведра;
бетонный раствор;
два металлических бруска.

При формировании конструкции понадобятся следующие приспособления и инструменты:

садовый бур;
наждачная бумага;
гаечный ключ;
шуруповерт;
лопата.

Совет! Для защиты и продления срока службы все деревянные части журавля необходимо пропитать антисептиком или пастой.

Расчет журавля

Параметры рычага, а также место установки опорной части зависит от глубины колодца. Ориентировочные размеры можно посмотреть в таблице.

При расчете всех параметров колодезного журавля пользуются простыми формулами. Для облегчения понимания каждый показатель обозначен буквами:

H – глубина шахты;
L – шест с цепью;
h2 – высота стойки;
l1 – длина большого плеча рычага;
l2 – длина малого плеча;
h3 – расстояние от основной стойки до центра скважины.

Для определения основных показателей применяют такие формулы:

h3 = Н — 0,7 м;
h2 = Н/2 + 2,4 м;
L=H + 150 см;
l1 = Н — 0,2 м;
l2 = Н — 0,8 м.

При измерении глубины колодца необходимо учитывать тот фактор, что при заборе воды ведро не должно опускаться ближе, чем на 30 см ко дну шахты. При средней глубине колодца 5 м и объемом кадки для воды 8-10 л нужно рассчитывать на противовес с короткой стороны рукава весом не менее 15 кг. Более точный вес груза определяют эмпирическим путем при монтаже журавля колодца.

Установка опоры для журавля

Перед установкой основы в выбранном согласно формуле удалении от колодца необходимо изолировать ее от контакта с грунтом. Для этого к основному брусу монтажными шпильками крепят трубы, которые станут продолжением основания в земле. После этого выкапывают или высверливают садовым буром лунку 1 м глубиной. Ширина должна быть такой, чтобы после установки труб между ними и землей было расстояние 20-25 см. В эту яму устанавливают опору так, чтобы от деревянного основания до почвы оставалось около 15-20 см. Трубы выравнивают, лунку бетонируют.

Важно! Необходимо зафиксировать опору подпорками и оставить до полного застывания на 2-3 недели.

Монтаж балансира

Монтаж балансира журавля для колодца можно начинать только после абсолютного застывания раствора. Брус 50*50 см, который идет на стрелу, укрепляют в месте фиксации к опоре накладкой из бруска дерева такой же толщины. Посредством пары стальных уголков и монтажной шпильки М10 стрелу фиксируют к опоре. Уголки крепят к стойке шпильками М8.

Подвешивание шеста с ведром

Одним из оптимальных вариантов для шеста, который держит ведро, подойдет дюралевая труба размером 2,2 м. Ее обклеивают влагостойкой пленкой во избежание коррозии.

К длинному концу балансира трубку крепят метровой цепочкой.

К другой стороне шеста фиксируют цепь 0,5 м с ведром.

На верхнюю часть ведра приспосабливают груз, который вынудит емкость при соприкосновении с водой перевернуться и пойти ко дну.

Установка противовеса

Последним к журавлю крепят противовес с короткой стороны балансира. Два железных бруса, дающих в сумме вес 15-18 кг, крепят монтажными шпильками к стреле. После полного сбора конструкции точный вес балансира устанавливают путем проверок подъема ведра с водой.

Дизайнерское оформление журавля

Декоративный колодец журавль на даче, сделанный своими руками, станет полноценным дизайнерским элементом ландшафта участка. Для красивого оформления нужно учитывать другие постройки и компоненты придомовой территории.

Для растительного украшения опорной части журавля вокруг нее копают клумбу. Удобряют ее перегноем и высаживают вьющиеся растения. Например, простая фасоль украсит опору журавля красивыми цветами, обвивая основание.

Оформление наземной части в виде журавля – популярный вариант для колодца такого типа.

Помимо известной птицы, под стать названию колодца, часто его декорируют в форме другой живности: жираф, лисенок, слоненок, аист.

Детям понравится исполнение колодца журавля в виде сказочных персонажей или мультяшных героев.

Советы и рекомендации

При сооружении колодезного журавля своими руками опытные мастера рекомендуют тщательно соблюдать правила безопасности:

Все материалы, которые используют в конструкции, нужно проверять на целостность и пригодность для длительного использования. Отбраковывать элементы с трещинами, признаками деформации и другими повреждениями.
Сам рычаг перед монтажом проверяют так: устанавливают его на малой высоте и навешивают на длинный край груз. При утяжелении равном сумме ведра с водой, шеста и цепей деформация рычага не должна превышать 5% от его длины.
Цепи и шест отдельно проверяют на прочность. Для этого подвешивают груз, вдвое превышающий вес емкости с водой.
Рядом с колодцем журавлем убирают все предметы и посадки, которые мешают свободному ходу и движению коромысла.

Фото колодцев-журавлей

Как правило, колодцы-журавли сделанные своими руками, естественно вписываются в природный ландшафт участка

Есть готовые модели, которые можно приобрести в столярных мастерских и установить на даче.

Иногда самый простой декор превращает композицию в оригинальный дизайнерский проект.

Сама идея колодца журавля может быть реализована на участке в виде ландшафтного украшения без функционала набора воды.

Заключение

Фото колодца-журавля помогут реализовать идею старинного способа набора воды на даче. Соблюдение принципов устройства, правильный расчет и фантазия мастера позволяет грамотно обустроить ландшафт участка при помощи колодезного журавля.

Как сделать колодец-журавль своими руками

Одной из самых главных достопримечательностей русской деревни является журавль-колодец. Он достаточно удобен и функционален. После сравнительно несложных расчетов его можно изготовить своими руками. Это выглядит очень красиво.

Колодезный журавль представляет собой рычаг-балансир с разными по длине плечами. На длинном конце балансира закрепляется отрезок цепи (порядка 1 м) и шест с бадьей для воды, а на другом груз — компенсатор. Качающийся рычаг-балансир устанавливается на стойке возле колодца на некотором расстоянии от его края.

Колодец, оснащенный журавлем, состоит из следующих элементов:

рычаг-балансир;
опорная стойка;
цепь с шестом;
бадья или ведро для воды;
компенсирующий груз;
сруб или кольцо колодца.

Предельно допустимая глубина колодцев с журавлем не должна превышать 10 м.

Расчет журавля для колодца

Параметры журавля определяются глубиной колодца и уровнем воды в нем. Для расчета размеров журавля следует измерить глубину колодца (Н) от поверхности грунта до его дна.

При наборе воды бадья не должна доходить до дна колодца примерно на 0,3 м. Верхний край длинного рычага балансира должен располагаться по оси колодца на высоте порядка 1,5 м для того, чтобы при наборе воды избежать травм его низко расположенным концом. При расчете суммарной длины шеста с цепью (L) можно воспользоваться эмпирической формулой: L = Н + 1,5 м.

Если обозначить высоту стойки, как Н1, длину большего плеча рычага балансира — l1, длину короткого плеча — l2, а расстояние от центра колодца до стойки — h3, то можно привести ряд формул для самостоятельного расчета журавля.

Параметр h3 — расстояние от центра колодца до стойки балансира — должен быть меньше Н на 0,7 м. То есть h3 = Н — 0,7 м. Высота стойки Н1 = Н/2 + 2,4 м. Длина передней части рычага балансира l1 = Н — 0,2 м. Длина короткого плеча балансира с грузом l1 = Н — 0,8 м. А общая длина коромысла составляет величину 2Н — 1 м.

При глубине колодца Н = 5 м, когда для набора воды используется стандартное ведро объемом 10 л, вес груза, закрепленного на коротком конце коромысла журавля, будет равен примерно 12-14 кг. Точнее величина груза определяется эмпирическим путем.

Вначале нужно выбрать место для будущего колодца. Это должен быть участок, удаленный от хозяйственных построек, клозетов и других источников загрязнения воды. Оптимальное расстояние до жилого дома — 4 или 5 м. В непосредственной близости от рычага балансира необходимо удалить все посадки и предметы, которые могут помешать его нормальному движению.

Что приготовить для работы

Чтобы сделать колодец журавль своими руками, понадобятся следующие материалы:

деревянный брус;
доски;
цепь;
шпильки резьбовые;
трос;
подшипники;
гайки;
саморезы.

Для проведения работы нужны такие инструменты и приспособления, как:

лопата — клинковая и совковая;
садовый ручной бур;
электрический лобзик;
гаечный ключ;
шуруповерт;
наждачная бумага.

Когда все необходимое подготовлено, то можно начинать работу.

Как выкопать шахту

Шахту для колодца нужно выкопать за 1 день. Поэтому работать нужно с помощниками. Оптимальная форма для шахты — окружность. Однако можно сделать ее также квадратной или даже шестиугольной. Выбранный контур нужно очертить на поверхности грунта. Внутри него выкапывается неглубокая яма в точном соответствии с необходимой формой. Далее нужно ее постепенно углубить до требуемой глубины.

Земляные массы удаляются из шахты ведром или бочкой с привязанной веревкой. Можно использовать коловорот. Работники могут спускаться вглубь шахты и подниматься наверх по веревочной лестнице. Ее нужно надежно закрепить на поверхности почвы.

Следует помнить, что в процессе выкапывания нужно периодически освобождать внутреннее пространство шахты от скопившихся газов. Они могут быть опасны для здоровья. Когда шахта будет готова, из нее нужно откачать воду. Далее необходимо укрепить дно. На него насыпается щебень или гравий для первичного фильтрования воды.

Стены шахты можно выложить в виде сруба из бревен подходящей длины. Вначале на дне выкладывается 1 рама, которую нужно тщательно выровнять по вертикали и горизонтали. Далее сруб постепенно наращивается путем укладки новых венцов. Для усиления адгезии рамы из бревен прессуют, простукивая деревянным молотком.

Лучше воспользоваться рамой из бревен с заостренным нижним ребром. Ее укладывают в подготовленную яму и начинают выемку грунта. Сначала внутри рамы, затем вокруг нее. Постепенно под тяжестью собственного веса конструкция будет опускаться вниз, прорезая грунт заостренным ребром. По мере погружения сруб наращивают новыми венцами до необходимого размера.

Для герметизации стыковочных швов их нужно тщательно промазать глиной. Предотвратить перекос сруба в дальнейшем помогут толстые доски. Их нужно приколотить по углам с внутренней стороны.

Все деревянные элементы колодезной шахты необходимо тщательно обстругать и выровнять с внутренней стороны. Это позволит беспрепятственно опускать и поднимать ведро или другую емкость для воды.

Надземная часть колодца

На поверхности вокруг шахты выкладывается короб, повторяющий ее форму и размер. Для его обустройства можно использовать брусья и доски или бревна для сруба.

Надземную часть колодца можно сделать из готового бетонного кольца или стяжки. Ее нужно залить между 2 слоями заранее выложенной опалубки. Затем нужно изготовить крышку для короба, съемную или откидную. Это предотвратит попадание в колодезную воду сверху осадков, мелкого мусора, случайных предметов.

Как сделать опору под журавль для колодца

Опора для стрелы колодца представляет собой неподвижную вертикальную стойку. Сделать ее можно из толстого бруса, отрезка трубы, швеллера и т.п. Место установки опоры определяется путем расчета.

Длина бруса для опоры определяется глубиной колодца. Его сечение должно быть как минимум 50 на 100 мм. Перед окончательной установкой опору из бруса нужно обработать антисептиком и средством, защищающим от коррозии.

Предотвратить гниение древесины помогут так называемые «пасынки» из металлической трубы. Их нужно закрепить на противоположных сторонах опорного бруса, оставив концы подлиннее, которые будут погружены в землю. Это обеспечит изолирование бруса от соприкосновения с почвой.

Стальные трубы присоединяются к брусу для основания колодца монтажными шпильками М10. Готовая конструкция устанавливается в подготовленной яме. При этом вокруг необходимо свободное пространство около 20 см.

Установленную опору нужно тщательно выровнять по вертикали и слегка забить в грунт. Затем вокруг нее заливается бетонный раствор. Его нужно аккуратно выровнять. Бетон застынет окончательно примерно через 15-20 дней. На это время установленную опору нужно подпереть обрезками бруса для фиксирования.

Установка стрелы-балансира

Рычажная стрела колодца на опору устанавливается после застывания бетона. Для ее изготовления подойдет брус сечением 50 на 50. Его необходимо заранее обработать защитными средствами. Рычаг-балансир устанавливается на несущую стойку после проверки его нагрузочной способности.

Монтаж стрелы-балансира к опоре производится через шарнирный узел. Для этого нужно укрепить 2 уголка из нержавеющей стали при помощи 4 монтажных шпилек.

На стрелу нужно навесить шест. Для его изготовления можно использовать дюралевую трубку, оклеенную влагоустойчивой пленкой. Крепление шеста осуществляется цепочкой из оцинкованной стали длиной 1 м.

Ведро крепится на длинный конец шеста. Чтобы его подвесить, необходима оцинкованная цепочка длиной 50 см. К верхнему краю ведра необходимо прикрепить груз, чтобы оно переворачивалось при соприкосновении с водой.

На короткий конец стрелы при помощи монтажных шпилек крепится противовес. Его можно сделать из любых подходящих предметов. Их масса подбирается, исходя из основных расчетов. Груз можно закрепить. Если сделать его подвижным, силу его действия можно будет регулировать при необходимости. Крепление груза-компенсатора на короткое плечо колодезного журавля нужно сделать надежным, балансир не должен иметь острых граней, выступающих крепежных шпилек и заусениц.

Правила безопасности

При монтаже рычажной системы журавля требуется соблюдать правила безопасности. Все элементы необходимо предварительно проинспектировать на отсутствие внутренних трещин и повреждений. Перед монтажом рычага-балансира его прочность необходимо проверить после предварительного закрепления на небольшой высоте и навешивания на длинный конец контрольных грузов.

При установке груза равного суммарной массе бадьи с водой, цепи и шеста, упругая деформация шеста не должна превышать 5-10% от его длины.

Шест и прикрепленные к нему отрезки цепей необходимо проинспектировать на прочность. Для этого 1 конец цепи можно жестко закрепить на неподвижной опоре, а ко 2 концу цепи на противоположной стороне шеста через блок подвесить груз, вдвое превышающий по массе бадью с водой.

Декоративное оформление колодца

Готовый колодец журавль становится элементом ландшафтного дизайна. Поэтому его декоративное оформление нужно провести, учитывая свой вкус и остальные элементы, расположенные на придомовой территории.

Чтобы украсить опору, можно выкопать вокруг нее канаву. В нее нужно насыпать перегной и посадить вьющиеся растения. Лучше выбрать неприхотливые породы с красивыми цветками. Все элементы, составляющие конструкцию колодезного журавля, можно оформить в виде какой-либо причудливой фигуры, сказочного персонажа, животного или птицы. На фото — один из вариантов. (Фото 2)

Плюсы и минусы колодца с журавлем

Основной минус колодца подобной конструкции — возможность доставать воду с его помощью с небольшой глубины. Оптимальным считается расположение влагоносного слоя на уровне 5 или 6 м. Если места на участке достаточно, можно сделать стрелу журавля подлиннее, чтобы доставать воду с глубины 8-10 м. В этом случае, однако, страдает прочность конструкции.

Съемную крышку для оголовка трудно сделать герметичной. Поэтому в колодец может попасть осадочная влага или мелкий мусор. Обустройство колодезного домика для защиты воды от загрязнения извне обустроить сложно. Это связано с особенностями конструкции.

Среди плюсов колодца журавля следует назвать легкость доставания воды. При этом ненужно прилагать почти никакие физические усилия. Использование рычажной противовесной системы сокращает время извлечения воды по сравнению со стандартным колодезным воротом.

Зимой журавль меньше подвержен негативному влиянию отрицательных температур. Кроме того, такой колодец даже в самом простом оформлении очень эффектно вписывается в различные варианты ландшафтного дизайна. Приукрасить конструкцию можно очень простым способом и без особых затрат.

Колодезный журавль в Дальнем Натраново

Передвижение фашистских войск по Калужской области летом 1942 года.

Подпись гласит: «Колодезный журавль в Дальнем Натраново»

Фотография сделана в Дальнем Натраново Кировского района Калужской области.

Исходник

****

Это первые после Прокудина-Горского цветные фотографии России. Асмус Реммер является одним из пионеров в области цветной фотографии.

Асмус Реммер (Asmus Remmer) родился 18 октября 1909 года в Германии в городе Лангбалиг. Работал фотографом, специализируясь в области портретной, жанровой и пейзажной фотографии. Был владельцем собственного ателье с фотолабораторией. В 1937 году сдал экзамен на звание мастера фотографии. С 1940 по 1945 гг. — солдат вермахта. Служил в пехоте полковым связистом и фотографом по профессии, в 1942-1943 гг. участвовал в боевых действиях в России.

У него было общественное поручение: фотографировать немецкие могилы на этой чужой земле. Чтобы родственникам потом показать, и чтобы после войны им проще было этот крест найти на бескрайних российских просторах. Однако затея эта не прижилась – могил оказалось значительно больше, чем планировалось, война из прогулки превратилась в мясорубку, и заснять все захоронения уже не представлялось возможным. Да и сама возможность послевоенного паломничества немецких родственников к кладбищам на русской земле с каждым новым сражением становилась все более утопической. Солдата-фотографа откомандировали во Францию, в мае 1945 года он попал в американский лагерь для военнопленных, откуда вернулся домой осенью того же года.

Вся съемка — Калужская область, 1942-1943 гг. В то время у Асмуса Реммера были маленькая фотокамера «Фохтлендер», фотокамера «Плаубель-Макина» (6х9) и цветная фотопленка «Агфа» для съемки диапозитивов.

Из дневника Асмуса Реммера: «Нас высадили на вокзале в Павлиново (Спас-Деменский район, Калужская область) в кировском лесу недалеко от Москвы. Мы сделали длинный ночной переход, прежде чем перед восходом солнца увидели первую русскую деревню. Засыпанные снегом дома возникли неожиданно. Из печных труб в розовое утреннее небо поднимался дым. Русская женщина набирала воду из колодца. У меня возникло ощущение, словно я читаю Библию, и я воскликнул: «И здесь мы ведем войну?». В этот момент мне стало плохо и мои товарищи внесли меня в избу. Очнувшись, увидел стоявшую передо мной на коленях русскую девушку, которая поила меня с чайной ложечки горячим молоком с медом. Я сказал ей: «Я мог убить твоего мужа, а ты беспокоишься обо мне».

Когда мы проходили через другие русские деревни, мне тем более стало ясно, что было бы правильно как можно быстрее заключить с русскими мир. На сделанных мной фотографиях видно, что русские не обращали внимания на мою военную форму и относились ко мне скорее по-дружески! В поисках интересных сюжетов я прошел гораздо больше, чем мои товарищи. Опередив нашу колонну, я сделал фотографию длинной вереницы конных повозок среди живописных деревьев. Она называется «Как в 1812 году». Мы прошли более 1000 километров вглубь российской империи, и все это время меня не оставляла мысль, в каком же состоянии мы оставим эту страну, когда будем покидать ее…».

После войны Асмус Реммер просмотрел свои «русские» негативы и понял, что это материал для выставки. То, что эта выставка будет антивоенной, он предполагал уже, когда снимал калужские деревни, заснеженные пейзажи, мужиков и баб, колоритных девушек и босоногих детишек. Уже тогда он понял, что эту страну невозможно покорить, а последствия немецкого нашествия будут для нее ужасными.

Реммер не принимал участия в боевых действиях, остался жив и сохранил весь отснятый материал. Россию он воспринимал как художник, восторгаясь ее красотой и душевной открытостью; Россия отвечала ему тем же: позирующие люди улыбчивы и дружелюбны. Это поразительно — простой русский крестьянин не видел в немце-завоевателе врага, хотя в нескольких километрах от его деревни проходила линия фронта. А немец-фотограф нажимал на кнопку затвора при виде нарядных девушек и убирающих хлеб крестьянок, хотя с фронта регулярно привозили трупы его товарищей по оружию.

Реммер-художник показал русскую деревню без тракторов и комбайнов, без агитаторов и передовиков социалистического соревнования, без лозунгов и оркестров, — такой, какой, по сути, она и была. Время там остановилось.

Работы фотографа были показаны на выставках в Москве и Нижнем Новгороде в 2003 году.

Колодец «Журавль» своими руками + дизайнерские фото на vodatyt.ru

На чтение 5 мин. Просмотров 673 Опубликовано 17.12.2018 Обновлено 13.12.2020

В современном мире классические атрибуты приобрели особое значение. Приусадебный участок, на котором установлен колодец «Журавль» имеет определённый шарм. А если правильно его вписать в ландшафт, то местная достопримечательность обеспечена. Но главное, не элементы декора. В первую очередь – это источник природной воды.

Особенности конструкции колодезного журавля

По своей сути это рычажный механизм, где с одной стороны в качестве противовеса используется ведро с водой. При этом он устроен таким образом, чтобы опустить, набрать и поднять его, можно было руками без особых усилий. Конструкция появилась столетия назад, когда еще не применялся барабан с рукояткой, цепь или трос.

С обратной стороны должен быть контргруз, который либо приделывается, и представляет собой отдельный элемент, либо представляет собой целостную конструкцию. В последнем случае речь идет об утолщении рычага. В качестве центральной опоры используется «баба». Это – рогатина или вилка со шплинтом.

Нормальное положение – сторона с креплением для ведра поднятое.

Повесив его на специальный крюк, достаточно потянуть штангу, веревку или цепь вниз, чтобы ведро опустилось под воду. Далее нужно всего лишь отпустить колодезный рычаг, чтобы емкость с водой поднялась под весом контргруза.

Устройство колодца

Правильно укомплектованный колодец с журавлем предполагает, что его комплектация включает:

коромысло с балансиром;
опору под балансир;
груз и шест;
цепь, штангу или трос;
опорную колонну.

Но главным элементом является сам колодец, который нужно вырыть. При этом глубина залегания воды должна быть настолько мала, чтобы при поднятии журавля, полное ведро поднималось выше оголовка.

Технология изготовления колодезного журавля + видео

Перед тем, как начать копать, нужно определить место, которое находится минимум за 10 метров от особняка, и за 30 м. от автомобильной дороги.

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Какой бы тип стен не был избран, вокруг колодца нужно сделать глиняный замок.

Инструменты

Весь процесс выполняется при наличии:

лопаты;
электролобзика;
нождачки;
измерительных принадлежностей;
уровня;
гаечного ключа;
шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

Всю процедуру можно разбить на этапы:

Создается чертеж.
Роется колодец.
Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
«Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.

Оформление опоры колодца

Здесь важную роль играет дизайнер. Насколько хватит фантазии, настолько хорошо будет смотреться колодец.

Особый шик – сделать конструкцию, которая изготовлена в виде журавля. Это символ жизни, достатка, благополучия.

Такой колодец никого не оставит равнодушным. Но и сама конструкция в чистом виде привлекательна, если изготовлена аккуратно.

Древесину можно пропитать темной морилкой, что создаст эффект состаренного дерева. Структура и естественный древесный узор укажет на природную чистоту. А покрасив журавль белой краской, можно акцентировать внимание, и сделать этот объект главным, а весь дизайн участка обыграть вокруг него. Десятки вариантов можно увидеть на фото и видео в интернете.

Омонимы к слову журавль | Одинаковые слова

Слова, одинаковые по звучанию и написанию:

журавль I

крупная болотная перелётная птица семейства журавлеобразных, с длинным прямым клювом и с длинными ногами и шеей (Grus) Белый сибирский журавль — птица настолько редкая, что за последние сто лет сохранилось лишь два упоминания о его появлении в Башкирии.

то же, что журавль в небе; нечто заманчивое, но труднодостижимое Довольно многие люди, ещё не поймав синицу (оставив пустыми два первых «ведра»), начинают охотится за журавлём (инвестируют доходно, с заметным риском).

журавль II

длинный шест с противовесом, служащий рычагом для подъёма ведра с водой из колодца; колодезный журавль Так мила сердцу Натальи была установившаяся после орудийного гула тишина, что она, не шевелясь, с жадностью вслушивалась и в бесхитростные песни жаворонков, и в скрип колодезного журавля, и в шелест напитанного полынной горечью ветра.
Изредка далеко-далеко, сквозь пелену дождя, виднелась деревенька и как будто слышалось мычание коров, лай собак, скрипение журавля на колодце — те отдалённые звуки, что слышатся в шуме дождя, когда далеко в вечернем тумане путник видит селение.
Лет восемь назад вместо неуклюжего журавля Петрок поставил на сруб бревенчатый ворот с цепью и узенькой двухскатной крышей от дождя.

стойка с наклонной верхней частью

украинская плясовая песня Там плывёт лебёдкою русская дева, и около неё увивается соколом её товарищ; за ними ломаются, как одержимые духом, в шайтанской пляске; далее пристукивают казачка или выкидывают журавля.
Старый капрал, в день свадьбы доброй своей панянки, одевшись по-праздничному, бодро притопывал здоровою своею ногою под весёлую музыку мятелицы, журавля и других плясовых малороссийских песен…

журавль — особенности, плюсы и минусы источника, особенности конструкции

Вряд ли с чем-то другим по внешнему виду можно спутать колодец-журавль.

Даже тот, кто никогда не пользовался сооружением, видел его в старых кинолентах, повествующих о жизни в деревне. Данный тип колодцев применяются в селах и по сей день. Оказывается, конструкцию для подъема воды возможно сделать самостоятельно.

Преимущества и недостатки

То, что до сих пор колодцы-журавли используются жителями сельской местности, объясняется наличием определенных преимуществ:

Подобное гидросооружение достаточно простое в использовании.
В случае с колодцами, имеющие традиционные барабаны с цепью, поднять воду из шахты достаточно непросто. Чтобы накрутить цепь на барабан, требуются определенные, порой существенные, усилия. Использование журавля доступно даже детям. Не исключение и пожилые люди, которым иногда по известным причинам трудно поднять даже стакан с чаем. Принцип работы гидросооружения основан на рычаге Архимеда. Благодаря журавлю, ведро с содержимым легко поднимается из шахты. Но слишком усердствовать не стоит, иначе жидкость из ведра можно просто разлить.
Внешний вид колодца-журавля будет отлично сочетаться с ландшафтным дизайном, выполненным в стиле «кантри».
Если владелец участка пожелает увидеть у себя что-то ностальгическое, необычное, то ему всерьез необходимо задуматься о размещении на участке колодца-журавля.
Основной недостаток состоит в ограничении применения в зависимости от глубины, на которой находится вода. Если величина не превышает 5 метров, использование такого типа источника допускается. Нет никакого смысла устраивать на участке колодец-журавль при более глубоком расположении водоносных слоев. Придется делать очень длинный рычаг для подъема, а это, займет достаточно много места. К тому же, длинное коромысло будет часто ломаться. Его придется укреплять, в результате чего получается достаточно массивную конструкцию. При этом неудобным станет его использование.
Другой существенный недостаток, отсутствие возможности накрыть шахту домиком для защиты от атмосферных осадков. Подъемный механизм просто не даст сделать это.

Особенности конструкции

Конструкция данного вида колодца включает в себя следующие элементы:

Толстая опорная стойка. Ее конец находится в земле. Эта деталь по своей прочности должна превосходить все остальные элементы.
Следующая деталь представлена коротким плечом коромысла с грузом размещенным на конце. Он представлен каким-то тяжелым грузом. Такое обстоятельство способствует быстрому и простому поднятию емкости с жидкостью. При этом уравновешивается усилие, прикладываемое человеком и масса противовеса.
Еще один элемент представлен стрелой. Она имеет вид рычага, прикрепляемого к опоре с помощью уголков или шарниров. При этом стрела опускается в колодец и поднимается обратно.
Стрела на конце имеет шест, на котором располагается ведро.
В конструкции присутствует еще одна дополнительная, но необязательная деталь в виде ограничителя хода — опора противовеса.

При обустройстве гидросооружения подобного типа, в качестве опоры, можно использовать часть толстого дерева с развилкой.

В целом постройка колодезного журавля является несложным процессом. Главным в этом деле правильное выполнение всех расчетов. Это позволит быстро и легко поднимать воду из колодца.

При проведении расчетов необходимо отталкиваться от глубины шахты колодца. Это является основным показателем. Необходимо рассчитать длину шеста с цепью, высоту, что имеет стойка-опора, на каком расстоянии ее установить от колодезной шахты. Необходимо рассчитать длину, которую имеет малое плечо.

Расчет длины плеча

Расчет проводится с помощью простых математических формул.

Глубина шахты зависит от того, насколько глубоко залегают водоносные жилы. Обладая информацией, можно определить все размеры, которые должен иметь подъемник в виде журавля. Для возведения конструкции можно использовать не только древесину, но и дюралевые трубы.

Возможно, материал будет полезен вашим знакомым. Поделитесь статьей в социальных сетях.

Оцените статью

Другие интересные статьи

Вернуться к списку статей

Безопасность мобильных кранов — Журнал водозабора

Ежегодно происходит почти 90 смертей, связанных с краном.

Джером Э. Спир

Несчастные случаи с мобильным краном могут привести к огромным задержкам производства, разрушительному материальному ущербу и гибели
человек. Фактически, по оценкам Управления по охране труда и технике безопасности, каждый год при строительных работах происходит 89 смертельных случаев, связанных с краном.

Первый шаг к тому, чтобы избежать серьезного происшествия, — это составить план подъема и понять факторы, влияющие на прочность и устойчивость мобильных кранов.Некоторые из этих факторов будут описаны здесь.

Конфигурация машины

График нагрузки

может применяться только в том случае, если машина смонтирована в соответствии со спецификациями производителя. Некоторые вопросы, которые следует рассмотреть, включают:

Удлинитель установлен или сложен?
Какой тип стрелы используется?
Правильно ли выдвинуты выносные опоры?
Шины накачаны должным образом?
Какой тип стрелы используется? Какая длина стрелы?
Где находятся вставки стрелы?
Какие противовесы используются? Они настроены в соответствии со спецификациями производителя?
Какой размер и класс троса?
Какая конфигурация у подъемного механизма запаса?
Самое главное, операторы должны знать конфигурацию крана, убедиться в правильности конфигурации и использовать соответствующую диаграмму нагрузки.

Запасовка несбалансированного каната

Всякий раз, когда основная подъемная линия отводится на одну сторону от конца стрелы, это приводит к разбалансировке каната. Это вызывает скручивание стрелы и, как следствие, снижает номинальную грузоподъемность крана.

Полные номинальные характеристики могут применяться только в том случае, если конец стрелы установлен симметрично. При однолинейном резервировании, когда линия подъема проходит по центральному шкиву или по шкиву рядом с осевой линией стрелы, скручивание стрелы сводится к минимуму.В многосекционных системах с рифлением, если части лески равномерно распределены по обе стороны от центральной линии стрелы, скручивание стрелы также будет сведено к минимуму. Обязательно сверьтесь со схемами резервирования производителя, чтобы убедиться в правильности затяжки.

Неправильное использование аутригеров

При подъеме на выносных опорах номинальная таблица грузоподъемности применяется только тогда, когда все балки выносных опор полностью выдвинуты и все шины не касаются земли. Если эти два условия не выполняются, следует использовать таблицы грузоподъемности «на резине».

При подъеме на резину номинальные значения диаграммы грузоподъемности применяются только в том случае, если шины соответствуют спецификациям производителя, находятся в хорошем состоянии и поддерживается указанное давление в шинах.
У некоторых мобильных кранов есть диаграммы нагрузки для выдвинутых до середины балок выносных опор. Для таких кранов выносные опоры по-прежнему должны быть выдвинуты до нужной точки, а все шины должны быть не касаться земли.

Мягкая опора

Земля должна иметь достаточную устойчивость и несущую способность, чтобы выдерживать все нагрузки, прикладываемые к ней краном.Следует проявлять особую осторожность при выполнении лифтовых операций рядом со зданиями, особенно если они недавно построены с неуплотненной засыпкой; вдоль траншей; или в местах, где проложены водопроводные, канализационные трубы
или паропроводы.

Когда кран стоит на своих несущих поверхностях, он оказывает различное давление в зависимости от условий эксплуатации и секторов эксплуатации. Низкое давление подшипника общий вес машины распределяется по всей площади приводных дорожек или всех выносных опор.

Подъем груза через угол создает максимальное давление на грунт, что делает это положение наиболее опасным. Давление на грунт автокрана может быть выше, чем у гусеничного крана, из-за меньшей площади несущей поверхности опор. Подушки, используемые для выносных опор, должны быть устойчивыми и жесткими, иметь площадь как минимум в три раза больше, чем поплавок выносных опор, и иметь полную опору.

Безуровневый кран

Значения диаграммы грузоподъемности основаны на идеальном горизонтальном положении крана во всех направлениях.Кран, не выровненный по уровню, вызывает боковую нагрузку на стрелу, что снижает номинальную грузоподъемность. Кран, отклоненный от уровня на 3 °, может снизить номинальную грузоподъемность на 50%. Это относится к грузоподъемным операциям «на гусеничном ходу», «на такелажах» и «на резине».

Целевой уровень в кабине крана следует использовать для начального выравнивания. Но для ответственных подъемников следует использовать плотницкий уровень. После первоначального выравнивания поместите плотницкий уровень на выравнивающие пластины, предусмотренные на кране, обычно расположенные на штифтах опор стрелы или под ними, затем поверните стрелу на 90 градусов и повторите проверку.

Горизонтальность можно дважды проверить, подняв стрелу и опустив грузовую марку. Линия должна лежать в центре стрелы во всех положениях (в конце, сбоку и в углу). При выполнении серии подъемов следует периодически проверять ровность.

Боковая загрузка

Номинальные значения диаграммы нагрузки действительны только для свободно подвешенных грузов и когда груз поднимается непосредственно под концом стрелы. Если нагрузка находится по обе стороны от конца стрелы, возникает боковая нагрузка, которая влияет на грузоподъемность крана.

Боковая нагрузка — одна из наиболее частых причин выхода из строя стрелы и обычно происходит без предупреждения. Боковая нагрузка может возникать, когда груз тянется или тянется в сторону, когда груз начинает быстро раскачиваться, когда кран стоит неровно и когда он подвергается воздействию высоких скоростей ветра. Подъемные конструкции также могут вызвать боковую нагрузку на стрелу.

Увеличивающийся радиус нагрузки

Радиус нагрузки может увеличиваться во время подъема, если подъемная линия не всегда вертикальна. Увеличение радиуса нагрузки может быть вызвано подъемом груза, находящегося за пределами или внутри радиуса конца стрелы.Для таких подъемников груз начнет качаться внутрь и наружу после того, как груз оторвется от земли, что увеличивает радиус нагрузки и, таким образом, снижает номинальную грузоподъемность крана. Подъем «на резине» также может привести к увеличению вылета груза из-за прогибов стрелы, шины и держателя.

Ударная нагрузка

Диаграммы нагрузок не учитывают ударные нагрузки. Ударные нагрузки могут быть вызваны быстрым ускорением, внезапной остановкой, внезапным сбросом нагрузки или внезапным рывком груза.

Например, ударная нагрузка увеличивается почти на 35%, если подъемный трос движется со скоростью 400 футов в минуту и останавливается с тормозным путем всего 2 фута. Однако ударная нагрузка увеличивается только примерно на 0,5%, если подъемный трос движется со скоростью 100 футов в минуту и с тормозным путем 10 футов. Помимо внезапного замедления и других условий, упомянутых выше, операции подъема и переноски также создают ударные нагрузки на машину.

Высокий рабочий цикл

График нагрузки может не применяться, если краны используются в высокоскоростных производственных операциях. Производитель либо укажет в таблице нагрузок, что номинальная мощность должна быть уменьшена на процент для операций с высоким рабочим циклом, либо предоставит отдельную диаграмму нагрузки для таких операций.Рекомендуется снижение производительности на
, поскольку скорость этих операций вызывает боковую нагрузку, а также более высокие температуры в таких критических компонентах, как тормоза, сцепления, насосы и двигатели.

Высокая скорость ветра

Высокоскоростной ветер влияет на грузоподъемность мобильного крана, увеличивая боковую нагрузку на стрелу и радиус груза, а также уменьшая грузоподъемность (как вперед, так и назад). Кроме того, подъемы в ветреную погоду затрудняют работу с грузом.Работы по подъему
должны быть ограничены или полностью остановлены, а стрела должна быть надежно закреплена в ветреную погоду.

Составьте список

Поскольку многие факторы влияют на номинальную грузоподъемность мобильного крана, использование контрольного списка перед подъемом при планировании подъема, как правило, является хорошей практикой. Если подъемник не может быть изготовлен в соответствии с конфигурацией и условиями, указанными в плане подъемника, подъемник должен быть повторно оценен и утвержден квалифицированным специалистом. Выполните следующие действия, если вы не хотите стать одним из 89 смертей, связанных с краном, которые ежегодно происходят при строительных работах.

Коды DACUM

Чтобы помочь вам удовлетворить ваши профессиональные потребности, в этой колонке описываются навыки и компетенции, указанные в таблицах DACUM для бурильщиков и установщиков насосов. DO относится к таблице сверления. Буква и число, следующие сразу же, — это навык на диаграмме, охватываемой столбцом. Эта колонка охватывает: DOA-4, DOD-5, DOD-6, DOK-9, DOK-10. Более подробная информация о DACUM и графиках доступна на сайте www.NGWA.org.

Джером Э. Спир, CSP, CIH , является президентом J.E. Spear Consulting и имеет более чем 22-летний опыт оказания помощи организациям в предотвращении травм и заболеваний, контроле потерь и достижении нормативных требований. Он занимал должности менеджера по техническим услугам в XL Specialty Risk Consulting и менеджера по корпоративной промышленной гигиене в Chicago Bridge and Iron Co., всемирно известной производственной и строительной компании.

Crofton Crane Аренда и оснастка кранов

Краны-манипуляторы и баржи >>

Гидравлические краны >>

Подъемники ManLift >>

Считали ли вы, что для вашей стройплощадки может потребоваться кран, но не знаете, что делать дальше? Это обычная ситуация для многих людей, особенно если они не знакомы с арендой кранов. В конце концов, краны — это высокотехнологичное оборудование, и трудно понять, что вам нужно, если вы не понимаете, как краны работают в определенных ситуациях.

Дело в том, что хороший кран может добавить большую ценность строительной площадке. Если кран был выбран для работы правильно, он должен иметь возможность значительно ускорить продвижение, снизить затраты и создать более безопасную рабочую среду. Но самое главное — сделать правильный выбор. Вот почему мы составили полное руководство, которое поможет вам разобраться с различными кранами, которые можно взять напрокат.

Вам доступны разные виды аренды кранов. Вот то, что вам следует искать при поиске услуги по аренде крана.

Аренда различных кранов

Выбор подходящего крана будет зависеть от того, что вы поднимаете, и от среды, в которой он поднимается. Например, кран, используемый для подъема ферм крыши в новом жилом строительстве, может не подходить для подъема купола гидролокатора на авианосце. Каким бы ни был сценарий, мы можем помочь вам определить, какой кран лучше всего подходит для вашего проекта.Вот различные типы кранов, которые вы можете использовать, а также лучшие ситуации, в которых их можно использовать.

Автокран с гидравлическим приводом

Автокран с гидравлическим приводом, вероятно, является наиболее распространенным типом кранов, которые вы видели. Они используются на самых разных рабочих местах и высоко ценятся за свою универсальность.

Наиболее важной особенностью автокрана с гидравлическим приводом является то, что он обеспечивает гораздо больший вылет, чем многие другие разновидности кранов. Вы можете ожидать, что гидравлические автокраны будут иметь длину стрелы от 127 до 142 футов.Автокраны с гидравлическим приводом очень универсальны, поскольку их противовесы съемные. Противовесы — это то, что удерживает кран в равновесии при подъеме. Благодаря съемным противовесам кран можно настраивать по-разному для разных рабочих площадок и типов подъемников. Кроме того, поскольку противовесы съемные, кран обычно может сам транспортироваться на рабочую площадку, а противовесы просто необходимо транспортировать самостоятельно.

Это сокращает расходы на перемещение различных частей крана на рабочую площадку и повышает эффективность и

простота использования.Наконец, автокран с гидравлическим приводом может быть самоподъемным или потребовать вспомогательного крана.

Кран повышенной проходимости

Как следует из названия, кран повышенной проходимости — это тот кран, который вам нужен на стройплощадке, где земля не была выровнена. Основной характеристикой крана для пересеченной местности является то, что он имеет большие и широкие шины, которые помогают ему сохранять равновесие на пересеченной местности.

Эти краны обычно имеют стрелы меньшего размера, чем стандартные гидравлические автокраны.Тем не менее, они по-прежнему способны поднимать тяжести. Многие краны для пересеченной местности могут поднимать грузы от 18 до 150 тонн. Кран для пересеченной местности не может самостоятельно добраться до строительной площадки. Его нужно везти на низкорамном грузовике. Однако, оказавшись на сайте, он может перемещаться туда, где ему нужно.

Переносной палубный кран

Переносной палубный кран меньше других типов кранов. Это означает, что он не может поднимать такую высоту, и его грузоподъемность должна быть меньше. Однако он намного маневреннее.Одним из основных преимуществ подъемного крана на палубе является то, что он может транспортировать полный груз туда, куда ему нужно. Это означает, что вы можете загрузить его грузом, а затем отвезти его туда, где он должен быть. Оказавшись там, кран может поднять груз.

Эти краны также часто используются в закрытых помещениях на промышленных объектах. По этой причине многие варианты поставляются с шинами, не оставляющими следов. Хотя они обычно работают на газе или дизельном топливе, в некоторых моделях используется пропановое топливо. Это позволяет крану работать в помещении без значительного дыма.

Автокран со стрелой

Автокран со стрелой похож на подъемный кран, но может перемещаться по дороге. Как и в случае с подъемным краном, вы можете загрузить грузовик со стрелой таким весом, который он должен поднять.

Это делает его чрезвычайно универсальным. Вы можете загрузить настил на одном участке, переместить его на другой и поднять груз с помощью одного оборудования. Например, автокран со стрелой может отправиться на склад, чтобы забрать новую установку HVAC. Он может загрузить устройство на свою палубу, а затем транспортировать его к месту установки.Оказавшись там, он может опустить свои аутригеры и поднять систему отопления, вентиляции и кондиционирования воздуха в нужное место.

У самосвала со стрелой намного длиннее, чем у подъемного крана, но он обычно не используется для подъема большого веса. Типичная нагрузка для этой модели крана составляет от 26 до 40 тонн. Он также проще в использовании, чем другие типы кранов.

Обычные краны и краны, устанавливаемые на барже

Это стационарные краны, которые необходимо транспортировать на площадку, а затем собирать. Например, обычные краны и краны на барже — очень распространенный вариант для крупных сооружений.Большинство этих кранов можно собирать на суше или на барже.

Для этих кранов существует ряд различных конфигураций, поэтому лучше связаться с нами, чтобы обсудить, какой кран лучше всего подходит для вашей работы. Мы предлагаем все, от строительных кранов до кранов для вывода из эксплуатации крупных судов. Самый маленький обычный кран Крофтона / кран, устанавливаемый на барже, может поднимать груз массой 23 тонны со стрелой длиной 80 футов. Наша самая большая модель (только смонтированная на барже) может поднимать 600 тонн со стрелой длиной 190 футов.

Крановые вышки

Крановая вышка физически прикреплена к барже, понтонам, судну или другим средствам плавания.Некоторые методы физического крепления включают системы с перекрестными тросами, болтовое соединение или сварку или привязку крановой вышки к судну / плавучему устройству с помощью цепей. В Crofton есть две крановые вышки: 85-тонная YD «Scott’s Creek» и 350-тонный кран-манипулятор Samson.

«Scott’s Creek» представляет собой несамоходный плавкран с вращающимся фермо-стреловым краном (это важное отличие) с машинным отделением, установленным на сварной стальной барже. В корпусе есть машинное отделение для автономных дизель-электрических силовых установок и помещения для экипажа.

«Самсон» — баржа с акраном на бортовых опорах. В отличие от Scott’s Creek, он не может вращать кран независимо от корпуса. Краны Sheerleg обычно используются для спасания судов, помощи в судостроении, погрузки и разгрузки крупных грузов на суда, а также для строительства мостов.

Подъемники ManLifts

Подъемники Manlift специально предназначены для подъема людей, а не тяжелых грузов. Подъемник обычно очень универсален, его можно перемещать в узкие места, где он может поднять рабочих в определенную область участка.

Дополнительное оборудование или услуги, необходимые для вашего лифта

В зависимости от типа подъемника, а также от среды, в которой вы его производите, для подъемного крана может потребоваться дополнительное оборудование или услуги. Давайте рассмотрим наиболее распространенные варианты, которые могут потребоваться при аренде вашего крана.

Вспомогательный кран

Вспомогательный кран — это второй кран, который используется для настройки основного крана. Чаще всего он применяется в проектных средах, где используется обычный кран.

Стрела

Стрела — это длинная стрела крана, обеспечивающая необходимую высоту для подъема и опускания материалов. Обычно бывают двух типов стрел: решетчатые и телескопические. В зависимости от размера крана стрела может поставляться на отдельной тележке, а другое оборудование поставляется отдельно.

Противовесы

Противовесы необходимы для стабилизации крана, когда стрела поднимает груз и перемещает его.При перераспределении веса нагрузки противовесы обеспечивают балансировку всей конструкции.

Распорка

Распорка используется для распределения нагрузки подъемника более чем на одну точку для повышения устойчивости и безопасности.

Коврики для кранов

Коврики для кранов позволяют кранам получать доступ к рабочим площадкам с рыхлой почвой, заболоченными территориями или экологически чувствительными территориями за счет минимизации давления, оказываемого на землю большим протектором и шинами крана.

Транспортное средство сопровождения

Иногда крану может потребоваться сопровождающее или пилотное транспортное средство, когда он едет на проект. Легальное перемещение вашего крана и тяжелого оборудования может быть опасной и сложной задачей, поэтому важно, чтобы ваша крановая служба понимала местных жителей на выбранном маршруте. Компания Crofton может предоставить автомобили сопровождения для любого из наших лифтов, требующих этой дополнительной меры безопасности.

Корзина для людей

Корзина для людей с опорой на кран, также называемая подвесной платформой для персонала, крановой клеткой и строительной корзиной, предназначена для подвешивания персонала над головой.

Персонал

Скорее всего, вам понадобится персонал, чтобы собрать кран, чтобы он был правильным и правильным в использовании. Такелажник — это тот, кто будет строить стрелу вместе со шкивами и другими элементами такелажа. Важно, чтобы подъемные краны устанавливал специалист, чтобы избежать нанесения вреда вашим рабочим и вашим строительным материалам. Crofton может поставить сертифицированных монтажников для каждого подъемника.

Все такелажники Crofton имеют учетные данные Rigger 1 и Rigger 2, чтобы вы могли чувствовать себя в безопасности при выполнении подъема.Они смогут провести полную проверку, включая разработку типов строп, проверку веса груза, длины строп, полезных мер безопасности и всего остального, что вам понадобится для вашего подъемника.

Типы работ, для которых может понадобиться кран

Краны

— невероятно универсальное оборудование, и список задач, для которых они могут быть полезны, бесконечен. Вот несколько общих проектных сред, в которых могут быть полезны наши краны:

Посуточная аренда
Долгосрочная аренда
Нагрузочные испытания
Текущий ремонт судов ВМФ
Жилое строительство
Коммерческое строительство
Разборка конструкций
Монтаж стальных конструкций
Вывод судна из эксплуатации
Подъемный персонал для ремонта и обслуживания
Промышленное
Техническое обслуживание помещений
Удаление деревьев
Неконтейнерные грузы
Тандемные подъемники

Чтобы получить лучшее представление о работах, для которых вы можете использовать наши краны, ознакомьтесь с нашими недавними проектами подъемников.

Как работает процесс аренды

Первый шаг — определить, какой кран лучше всего подходит для работы. Обычно это требует консультации, чтобы получить подробную информацию о требуемой среде лифта. В зависимости от типа подъемника может быть рекомендовано посещение объекта. Есть два основных способа арендовать кран. Первый — на почасовой основе, а второй — на основе проекта. Почасовая оплата обычно больше подходит для аренды небольших кранов.

Мы сообщим вам, требуется ли для вашего лифта какое-либо дополнительное оборудование или услуги (например, коврики для крана или автомобиль сопровождения).И в зависимости от сроков или продолжительности вашего проекта мы также можем создать индивидуальный пакет аренды, включающий любую из следующих услуг:

Разрешение

Компания Crofton хорошо знакома с местной юрисдикцией и может помочь с любыми необходимыми разрешительными требованиями, такими как право отвода, когда кран будет препятствовать движению на дорогах общего пользования, тротуарах и других общественных местах и сервитутах.

План подъема

Перед подъемом мы можем помочь составить подробный план подъема.Это означает проработку всех параметров площадки и грузоподъемности. Эта подготовка сделает подъемник более эффективным.

Транспортировка и установка

После того, как вы выбрали кран и готов план, мы можем доставить кран на площадку. Некоторые из наших кранов являются мобильными автокранами и могут быть доставлены на строительную площадку. Другим требуется дополнительная мобилизационная поддержка. Некоторые из наших кранов будут транспортироваться буксирами и баржами.

Мы также предоставляем полный комплекс услуг по установке оснастки выбранного вами крана.Наши полностью сертифицированные монтажники могут быстро и безопасно установить кран. Мы можем провести испытания под полной нагрузкой, чтобы вы могли быть уверены, что кран справится с поставленной задачей.

Critical Lifts

Наконец, Crofton также может помочь с критическими подъемами. Критический подъем — это подъем груза, превышающего 75% полной грузоподъемности крана. Тандемные подъемники и слепые подъемники также считаются важными подъемниками.

Обслуживаемые отрасли

Crofton предлагает несколько различных решений для кранов, которые можно использовать в различных отраслях промышленности.Мы обслуживаем следующие основные отрасли:

Коммерческий
Промышленное
Морской
Жилая
Военные и правительственные объекты

Запросите цену и получите подъем!

Все краны и услуги, описанные выше, могут быть предоставлены компанией Crofton Crane Rental & Rigging. Теперь вы гораздо лучше знакомы с различными типами аренды кранов и доступными дополнительными услугами, а также с конкретными ситуациями, в которых они наиболее подходят.Мы надеемся, что это помогло вам почувствовать уверенность в выборе крана, подходящего для вашей работы.

Если вы не уверены, какой кран лучше всего подходит для вас, или хотите узнать цены на аренду конкретного крана, позвоните нам по телефону 757-397-1131 или заполните онлайн-запрос предложений здесь. Чем больше информации вы предоставите о своем проекте, тем лучше! Благодарим вас за то, что выбрали Crofton Crane Rental & Rigging для вашего следующего подъемника.

Оснастка и аренда кранов в Новой Англии

AstroCrane Equipment

С момента своего основания в 1980 году как предприятие с одним краном, Astro Crane использовала свои скромные начинания как Astro Welding & Fabricating с одним краном в процветающий бизнес с универсальным парком кранов, состоящим из более чем 20 тяжелых промышленных и гидравлических транспортных средств. , предлагая краны и услуги по аренде кранов клиентам по всей Новой Англии, став известным как поставщик услуг по аренде кранов в Коннектикуте, на которого могут рассчитывать клиенты.

Автопарк Astro CRANE теперь служит ведущим поставщиком услуг по аренде кранов, выходящим за пределы Массачусетса в другие части Новой Англии, включая предложения кранов в Коннектикуте в аренду и многое другое, опираясь на свою заслуженную репутацию компании по аренде кранов и поставщика кранов. подъемно-такелажные услуги. Клиентам, которым требуется уважаемая и надежная служба подъемных кранов и такелажных работ, не нужно искать дальше, чем Astro Crane, надежному поставщику кранов в аренду, а также квалифицированным крановщикам для управления универсальным оборудованием, используемым для подъемных, подъемных и такелажных операций.

Сегодняшний парк Astro Crane включает в себя полный спектр арендованных кранов для любых мыслимых целей подъема и такелажа — от частных владений и домашних хозяйств, которым требуется 8-тонный Terex, до крупных коммерческих предприятий, которым требуется гигантский 600-тонный Liebherr что простирается до 470 футов.

Мы в Astro Crane знаем свое дело, хорошо оснащены и готовы помочь вам в районе Новой Англии с вашим. Мы выросли, чтобы адаптироваться, предлагая вам на выбор широкий выбор гидравлических и промышленных кранов, которые бывают разных размеров и грузоподъемности для любого мыслимого использования и применения — в комплекте с квалифицированным оператором, если это необходимо.

Вот почему мы предоставляем не только необходимое оборудование и механизмы, но и подходящих операторов: они обучены маневрировать нашими кранами на рабочей площадке и помогают с работой, которую необходимо выполнить, и сделать ее правильно.

Как ведущая компания по аренде кранов и кранов со штаб-квартирой в Массачусетсе, которая сейчас работает в Коннектикуте и других регионах Новой Англии, мы здесь, как и с момента основания в 1980 году, чтобы помочь вам в любой подъемной работе, которая может у вас возникнуть.

Мы гордимся своим послужным списком и своим положением и приглашаем вас ознакомиться с подробностями о наших машинах: просто прокрутите вниз и щелкните ссылку, чтобы выбрать кран, который лучше всего подходит для той услуги, которую вы ищете!

Мы приветствуем вопросы и предлагаем консультации — без обязательств, быстрый ответ!

Для получения дополнительной информации, такой как диаграммы, размеры и вес; позвоните (978) 429-8666 или свяжитесь с нами сегодня. Эту информацию можно бесплатно отправить по факсу или электронной почте в любое время.

Amazon.com: Игрушка крана с большой стрелой Hape, а также многоцветная: Игрушки и игры

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Убедитесь, что это подходит
введя номер вашей модели.
Размер продукта: L: 11,81, W: 5,51, H: 7,09 дюйма
Вес продукта: 0,22 фунта
Цвет: многоцветный

Журавлиная песня | netnebraska.org

Ежегодно около 80 процентов кранов Sandhill в мире проезжают 75-мильный участок центральной долины реки Платт в Небраске, что является важной остановкой в их 5000-мильной весенней миграции.

«Журавлиная песня», яркий документальный фильм в высоком разрешении, выпущенный NET Television, представляет собой потрясающее визуальное эссе о миграции журавля Сэндхилл через Небраску, сочетающее воедино поразительные образы и величественные звуки птичьего путешествия с историями и открытиями людей, понаблюдайте за этими существами, а также за землевладельцами, стремящимися обеспечить среду обитания, благоприятную для журавлей.

Каждую весну, с февраля по апрель, сотни тысяч канадских журавлей взлетают в Небраску в путешествии, которое журавли совершили с конца последнего ледникового периода более 20 000 лет назад. Благодаря окружающим кукурузным полям, обеспечивающим обильную пищу, долина реки Платт является идеальной средой обитания для птиц, позволяя им подготовиться к последнему рывку к своим местам размножения в арктической тундре.

Но их среда обитания находится под угрозой. Большая часть Платта больше не является широкой мелкой рекой, которой раньше.Уменьшение расхода воды привело к разрастанию растительности на отмелях реки, в результате чего журавлям стало меньше мест для ночевки вдали от хищников.

Показывая впечатляющую и глубокую кинематографию журавлей, «Журавлиная песня» знакомит с некоторыми из людей, очарованных птицами, от некоторых из тысяч, которые ежегодно посещают долину реки Платт, чтобы понаблюдать за птицами, до Майкла Форсберга из Небраски, одного из ведущие мировые фотографы-крановщики, а также палеонтолог из Университета Небраски в Линкольне Майк Вурхис; Шелтон, Небраска. землевладелец Тони Хэмплеман, расчистивший свою собственность от растительности, чтобы улучшить среду обитания журавля; и орнитолог и писатель Пол Джонсгард, изучавший птиц более 40 лет.

«Вы понимаете, не какофония, а симфония всех этих чудесных звуков и этих птиц, которые прилетают, как если бы они были синхронизированы с музыкой, приземляющейся в воде», — говорит Джонсгард во время программы.

Форсберг комментирует: «Я думаю, это просто зрелище. Это самое удивительное, что я когда-либо видел… в нужный момент… это просто невероятно… нет ничего лучше».

Программа также посещает Международный фонд журавлей (ICF) в Барабу, штат Висконсин, где птицевод Сара Зиморски объясняет, каким образом канадские журавли сыграли важную роль в спасении крикуна, находящегося под угрозой исчезновения. Фонд Элизабет Рубендалл, Фонд Теодора Г. Болдуина, Sandhills Publishing, Chief Industries, Inc. и Platte River Whooping Crane Maintenance Trust, Inc., это продукция NET Television для трансляции на NET1 и NET-HD. NET Television — это служба NET.

Sandhill Crane

Североамериканские песчаные краны

Краны Sandhill

— самые многочисленные и разнообразные из всех видов кранов во всем мире с населением более 1 миллиона человек. Существует шесть различных мигрирующих популяций песчаных журавлей, ареалы их размножения простираются по всей Северной Америке.

Теннесси Sandhill Cranes

Мигрирующие или зимующие в Теннесси журавли-песчаники составляют значительную часть населения Востока.Восточная популяция песчаных журавлей мигрирует и зимует в некоторых частях Теннесси и считается второй по величине популяцией песчаных журавлей в мире. В Теннесси за последние пять лет в среднем перезимовали более 29 000 кранов.

Две области служат основными районами миграции и зимовки, включая заповедник дикой природы Хивасси, где можно увидеть тысячи людей одновременно. Хоп-ин-Убежище и прилегающие к нему земли возле озера Рилфут на западе Теннесси также привлекают несколько тысяч песчаных журавлей. Небольшие группы журавлей можно увидеть разбросанными по ландшафту Теннесси.

Биология

Сангхиллский журавль размножается от западной Аляски через канадскую тундру до северных Соединенных Штатов, с рассеянными популяциями на западе и немигрирующими популяциями в Миссисипи и Флориде.

Основной ареал гнездования находится в южно-центральном Онтарио, Мичигане и Висконсине, простираясь на соседние Иллинойс, Айову, Миннесоту и Квебек. В последние годы этот ареал размножения расширился на восток, включив несколько штатов Новой Англии, а также на юг, включая Индиану, Огайо и Айову.

Зимует на юге США и севере Мексики. Во время миграции песчаные журавли в больших количествах собираются в районах сосредоточения в штатах средних широт.

Пролетные пути через Атлантический океан и Миссисипи являются основными миграционными путями населения Востока. Зимуют эти журавли в основном во Флориде и Джорджии, хотя в последнее время журавли зимуют дальше на север в Теннесси, Кентукки, Индиане и даже на юге Онтарио.

Этот вид был почти истреблен на востоке из-за потери среды обитания и чрезмерной охоты в 1800-х годах, и сейчас он возвращается.За последние 60 лет популяция увеличилась, и теперь мы можем найти более 20 000 журавлей в районе реки Хивасси на юго-востоке Теннесси зимой, тысячи которых можно увидеть с платформы наблюдения.

По оценкам, среди восточной популяции, которая проезжает и зимует в Теннесси, насчитывается не менее 89 000 песчаных журавлей. Сандхиллский журавль имеет высоту более 4 футов, а размах крыльев составляет более 6 футов, что делает его одной из самых крупных птиц, обитающих в Теннесси.

Описание: Эта высокая птица с длинной шеей и длинными ногами в целом серая, с большим пучком перьев на крупе.Верхняя часть головы красная, что на самом деле является красной кожей, а щека ярко-белая.

Молодые птицы в целом окрашены в пестрый серый и коричневый цвет, с неконтрастной оперенной головой. Самцы и самки похожи друг на друга, самцы несколько крупнее. Все виды журавлей летают с вытянутой шеей.

Длина: Высота от 4 до 5 футов
Размах крыльев: От 5 до 6 футов
Вес: От 10 до 14 фунтов

Голос: Альдо Леопольд, эколог и основоположник науки об управлении дикой природой, однажды написал о песчаном журавле: «Когда мы слышим его зов, мы слышим не просто птицу.Мы слышим трубу в оркестре эволюции ».

Крик песчаного журавля разнесет более мили, и его можно будет услышать по всему Теннесси, когда эта величественная птица пролетает высоко над головой во время миграции или во время остановки в штате, чтобы провести зиму.

Призыв описывается как трубный, или гудящий, или резонирующий деревянный грохот, который может разноситься на большие расстояния. Спаренные пары журавлей участвуют в «унисонном звонке», когда журавли стоят близко друг к другу, звоня синхронным и сложным дуэтом.Крик молодых птиц легко различим и напоминает музыкальное мурлыканье.

Похожие виды:

Первогодних журавлей можно спутать с песчаными журавлями, но обычно внизу немного белого, а не серого. Взрослые журавли в целом белые с черными кончиками крыльев. Журавли-кликуны в Теннесси встречаются редко, но часто встречаются на тех же полях, что и канадские журавли.
Большие голубые цапли меньше по размеру, у них нет красного цвета на голове, и они летают, загибая шею к телу, а не прямо.Зимой они обычно живут поодиночке и обычно кормятся близко к воде. Зимние журавли обычно обитают стаями от нескольких до нескольких тысяч особей.

Среда обитания: Мигрирующие и зимующие канадские журавли встречаются на влажных лугах, болотах и зерновых полях.

Рацион: Журавли всеядны, питаются семенами, ягодами, культурными зернами, насекомыми и мелкими млекопитающими с поверхности земли, а также исследуют почву и грязь.

Гнездование и размножение: Песчаный журавль — долгоживущий вид (20 и более лет), не может успешно размножаться до 5-7 лет и имеет один из самых низких показателей воспроизводства среди всех птиц в Северной Америке (только одно гнездо из 3 дает птенца, который выживает, чтобы мигрировать осенью). Интересным фактом является то, что они спариваются на всю жизнь.

Размер кладки: В диапазоне от 1 до 2 яиц.

Инкубация: Самцы и самки инкубируют яйца от 29 до 32 дней.

Оперение: В среднем на одно гнездо выводится менее одного птенца. Молодые птицы кормятся, устраиваются на ночлег и мигрируют вместе со своими родителями, обычно оставаясь в пределах нескольких метров от них, в течение 9-10 месяцев.

Статус в Теннесси: Sandhill Crane — необычный мигрант и местный житель штата Теннесси, обычно зимующий, хотя их число, похоже, растет. Осенний перелет длится с конца октября до конца декабря, а весенний — с середины февраля до конца марта.

Несколько тысяч журавлей зимовали в убежище Хоп-Ин в графстве Обион и более десяти тысяч — в убежище Хивасси и вокруг него в графстве Мейгс.

Динамическая карта наблюдений Sandhill Crane eBird в Теннесси

Интересные факты:

Sandhill Cranes начали зимовать в Теннесси только в 1990-х годах.
Единственное историческое наблюдение за песчаными журавлями зимой в Теннесси — это наблюдение, сделанное Джоном Джеймсом Одубоном в ноябре 1820 года за большой стаей журавлей вблизи линии округа Шелби / Типтон.
В Северной Америке существует 6 подвидов песчаных журавлей. Это большой песчаный журавль, Grus canadensis tabida , который мигрирует и зимует в Теннесси.
Самому старому из известных песчаных журавлей было 36 лет 7 месяцев.
Окаменелость миоценового журавля, возраст которого, как считается, составляет около десяти миллионов лет, была найдена в Небраске и структурно идентична современному журавлю Сандхилл, что делает его самым древним из сохранившихся видов птиц!

Устаревшие английские названия: маленький коричневый журавль, кран

Лучшие места для посещения в Теннесси: Весной и осенью канадские журавли мигрируют через штат по коридору, примерно сосредоточенному в округах Пикетт и Клэй и идущему на юго-юго-восток в сторону округов Брэдли и Монро.

Зимующие популяции можно найти в убежище Хивасси в округе Мейгс и в убежище Хоп-ин в округе Обион.

Их привычка собираться возле смотровой площадки для наблюдения за дикой природой в убежище Хивасси с середины октября по февраль (иногда и до марта) предоставляет жителям Теннесси одну из самых захватывающих возможностей для наблюдения за дикой природой в штате.

будущих студентов-крановщиков | SUNY Potsdam

Музыкальная школа SUNY Potsdam’s Crane — это сообщество преподавателей, музыкантов и ученых, которые стремятся помочь каждому ученику в достижении его или ее карьерных и жизненных целей.Мы надеемся, что вы подумаете о присоединении к сообществу Crane и станете частью традиции, которая насчитывает более 130 лет и включает в себя тысячи преподавателей, исполнителей, композиторов, исследователей, лидеров музыкальной индустрии и известных музыкантов, сеть выпускников, которые могут быть встречается по всей Северной Америке и по всему миру.

Crane состоит из примерно 500 студентов и 25 аспирантов, а также профессорско-преподавательского состава, состоящего из более чем 80 преподавателей и профессиональных сотрудников. Крейн находится в здании Julia E.Музыкальный центр Crane находится на северной стороне кампуса и имеет два учебных здания (Bishop и Schuette Halls), три концертных площадки (концертный зал Хелен М. Хосмер, 1290 мест; Музыкальный театр Сары М. Снелл, 452 места; и концертный зал Ральфа. Уэйкфилдский лекционный и концертный зал на 130 мест), а также обширные вспомогательные помещения. Новый Центр исполнительских искусств площадью 97000 квадратных футов открылся весной 2014 года по соседству с Крейн-центром и включает в себя три дополнительных больших пространства для выступлений (театр Просцениум, театр Черного ящика и Театр танцев), а также зал для звукозаписи. студия с новым, ультрасовременным оборудованием.

Школа Крейна была основана в 1886 году Джулией Крейн (1855-1923) как Институт музыки Крейна и была одним из первых институтов в стране, в которых были программы, посвященные подготовке специалистов по преподаванию музыки в государственных школах. На протяжении всей истории Крейна основная миссия школы заключалась в обучении учителей музыки с упором на мастерство в исполнении. В Crane обучение на преподавателя не исключает и не ограничивает музыкальное исполнение, но использует высокое качество исполнения как основу, на которой основано обучение.С годами наша миссия расширилась, включив в нее степени в области исполнительского мастерства, музыкального бизнеса, композиции, теории и истории музыки, а также других программ по джазу, музыке в специальном образовании, музыкальным технологиям и педагогике на фортепиано. Крейн гордится тем, что среди преподавателей многие из лучших музыкальных педагогов, ученых и исполнителей в Соединенных Штатах Америки прилагают все усилия, чтобы сделать Крейн жизненно важным, инновационным и захватывающим местом.

SUNY Potsdam является аккредитованным институциональным членом Национальной ассоциации музыкальных школ (NASM).Программы педагогического образования в SUNY Potsdam аккредитованы Национальным советом по аккредитации педагогического образования (NCATE).

Что отличает музыкальную школу Крейна от других?

Крановый факультет здесь: вы .

Поскольку 85% наших профессоров в Crane — штатные преподаватели, а соотношение студентов и преподавателей составляет почти 7: 1, вы всегда будете получать необходимую поддержку и внимание. И вы никогда не пойдете на курс, проводимый ассистентом выпускника, поскольку все курсы преподают наши выдающиеся преподаватели, преподаватели и ученые.

Crane является частью кампуса, ориентированного на искусство.

В SUNY Potsdam обучается более 500 музыкальных специальностей и около 1000 студентов, специализирующихся на одном из искусств, что создает необычайно яркую художественную среду, и все это в кампусе, где обучается всего 3800 студентов! Студенты могут быть основными или второстепенными в различных областях музыки, театра, танцев, писательского мастерства и изобразительного искусства, а также по многим другим специальностям и несовершеннолетним (не связанным с искусством), которые предлагает SUNY Potsdam.

Кран предлагает вам выбор.

со степенью бакалавра в области музыкального образования, перформанса, музыкального бизнеса, композиции, теории и истории музыки, степень бакалавра искусств в области музыки и степень бакалавра музыкального образования и исполнительства. Студенты также могут изучать несовершеннолетние в джазовых исследованиях, музыке в специальном образовании, музыкальном бизнесе, композиции, музыкальных технологиях, музыкальном театре и фортепианной педагогике или двойных специальностях в самых разных областях, помимо музыки. Также возможны двойные специальности во всех комбинациях, и студенты музыкального образования также могут получить комбинированные степени бакалавра и магистра в области музыкального образования за пять лет.

Традиция инноваций!

The Crane School отмечает более 130 лет творческого и образовательного мастерства! Присоединяйтесь к нам и станьте частью этой истории!

Узнайте больше о The Crane School of Music, используя ссылки слева.

Качественный ремонт

Колодезный журавль: Технология изготовления колодезного колодца своими руками

Колодезный журавль: Технология изготовления колодезного колодца своими руками

Технология изготовления колодезного колодца своими руками

Особенности конструкции колодезного журавля

Устройство колодца-журавля

Оборудование колодца

Монтаж сруба

Шахта из бетонных колец

Технология изготовления колодезного журавля

Оформление опоры колодца

фото и видео, устройство, как сделать своими руками на даче

Что такое колодец-журавль

Достоинства колодца-журавля

Недостатки колодца с журавлем

Устройство колодца-журавля

Как сделать журавля для колодца своими руками

Подготовка материала

Расчет журавля

Установка опоры для журавля

Монтаж балансира

Подвешивание шеста с ведром

Установка противовеса

Дизайнерское оформление журавля

Советы и рекомендации

Фото колодцев-журавлей

Заключение

Как сделать колодец-журавль своими руками

Расчет журавля для колодца

Что приготовить для работы

Как выкопать шахту

Надземная часть колодца

Как сделать опору под журавль для колодца

Установка стрелы-балансира

Правила безопасности

Декоративное оформление колодца

Плюсы и минусы колодца с журавлем

Колодезный журавль в Дальнем Натраново

Колодец «Журавль» своими руками + дизайнерские фото на vodatyt.ru

Особенности конструкции колодезного журавля

Устройство колодца

Технология изготовления колодезного журавля + видео

Инструменты

Первая часть

Вторая часть

Оформление опоры колодца

Омонимы к слову журавль | Одинаковые слова

журавль — особенности, плюсы и минусы источника, особенности конструкции

Преимущества и недостатки

Особенности конструкции

Расчет длины плеча

Другие интересные статьи

Безопасность мобильных кранов — Журнал водозабора

Ежегодно происходит почти 90 смертей, связанных с краном.

Конфигурация машины

Запасовка несбалансированного каната

Неправильное использование аутригеров

Мягкая опора

Безуровневый кран

Боковая загрузка

Увеличивающийся радиус нагрузки

Ударная нагрузка

Высокий рабочий цикл

Высокая скорость ветра

Составьте список

Crofton Crane Аренда и оснастка кранов

Краны-манипуляторы и баржи >>

Гидравлические краны >>

Подъемники ManLift >>

Аренда различных кранов

Дополнительное оборудование или услуги, необходимые для вашего лифта

Типы работ, для которых может понадобиться кран

Как работает процесс аренды

Обслуживаемые отрасли

Запросите цену и получите подъем!

Оснастка и аренда кранов в Новой Англии

AstroCrane Equipment

Amazon.com: Игрушка крана с большой стрелой Hape, а также многоцветная: Игрушки и игры

Журавлиная песня | netnebraska.org

Sandhill Crane
