Крепление стропил к мауэрлату — как выполнить правильно?

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции — закрытыми и съемными.

Закрытое скользящее крепление

  • Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, не оказывая деформирующего воздействия на стены здания.

Подвижное скользящее крепление открытого типа

  • Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление ЛК1

  • Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
Обозначение Размер в мм
LK-1L 40 × 170
LK-2P 40 × 170
LK-3L 40 × 210
LK-4P 40 × 210
LK-5L 40 × 250
LK-6P 40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

  • Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Обозначение Размер
(длина, высота, ширина,
толщина металла)
в мм
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP5 140 × 140 × 65 × 2,5
Усиленный уголок 130 × 130 × 100 × 2 Усиленный уголок KP6 105 × 172 × 90 × 3,0
Усиленный уголок 105 × 105 × 90 × 2 Усиленный уголок KP7 145 × 145 × 90 × 2,5
Усиленный уголок 50 × 50 × 35 × 2 Усиленный уголок KP8 145 × 70 × 90 × 2,5
Усиленный уголок 70 × 70 × 55 × 2 Усиленный уголок KPL1 90 × 90 × 65 × 2
Усиленный уголок 90 × 90 × 40 × 2 Усиленный уголок KPL11 90 × 90 × 65 × 2
Усиленный уголок KP1 90 × 90 × 65 × 2,5 Усиленный уголок KPL2 105 × 105 × 90 × 2
Усиленный уголок KP11 90 × 90 × 65 × 2,5 Усиленный уголок KPL21 105 × 105 × 90 × 2
Усиленный уголок KP2 105 × 105 × 90 × 2,5 Усиленный уголок KPL3 90 × 50 × 55 × 2
Усиленный уголок KP21 105 × 105 × 90 × 2,5 Усиленный уголок KPL4 70 × 70 × 55 × 2
Усиленный уголок KP3 90 × 50 × 55 × 2,5 Усиленный уголок KPL5 50 × 50 × 35 × 2
Усиленный уголок KP4 70 × 70 × 55 × 2,5 Усиленный уголок KPL6 60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка Размеры в мм
a b c
KMRP1 60 60 60
KMRP2 80 80 80
KMRP3 100 100 100
  • Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

  • Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Крепление с применением усиливающей подкладки

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

  • Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Крепление «по-старинке» — скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

  • Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

Часто на помощь приходит металлическая перфорированная лента

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Далее целесообразно рассмотреть устройство стропильных систем – так проще будет понять, какие крепления для них больше подходят и почему.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Разновидности стропильных систем

Наслонные стропила

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

Наслонные стропила с опорой на капитальную перегородку

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Стропила со скользящими креплениями

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Стропила в системе висячего типа

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Жесткое крепление стропил к мауэрлату

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Висячая система с дополнительными элементами

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм Длина стропильных ног в мм
3000 3500 4000 4500 5000 5500 6000
600 40×150 40×175 50×150 50×150 50×175 50×200 50×200
900 50×150 50×175 50×200 75×175 75×175 75×200 75×200
1100 75×125 75×150 75×175 75×175 75×200 75×200 100×200
1400 75×150 75×175 75×200 75×200 75×200 100×200 100×200
1750 100×150 75×200 75×200 100×200 100×200 100×250 100×250
2150 100×150 100×175 100×200 100×200 100×250 100×250

Воспользуйтесь калькулятором расчета длины стропильных ног для разных типов крыш, в статье на нашем портале.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

  • Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
  • Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

Запилы на мауэрлате

  • Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

В данном варианте запил делается на стропильной ноге

  • При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
  • Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

Богатый выбор металлических крепежных деталей

  • При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

Видео: несколько примеров крепления стропил к мауэрлату

Жесткое крепление стропил

Для жесткого типа соединений используются следующие виды креплений:

  1. Уголки. Одной стороной уголок крепится саморезами или гвоздями к мауэрлату, а второй к стропилу. Существует много разновидностей данного вида креплений, назовем лишь основные.
    • Прежде всего, это обычный уголок KP. Усиленный уголок KP отличается наличием треугольного ребра жесткости на изгибе. Уголок KP с овальным отверстием для анкеров снижает риск срыва крепежа при смещении конструкции;
    • Уголок KM, его основное отличие – большая ширина;
    • Уголок LK – плоскости смещены в разные стороны относительно друг друга, подразделяется на правые и левые.
  2. Пластины. Используются для соединения стропила с упорным бруском, крепятся сбоку.
  3. Скобы. Один конец скобы вбивается в стропило, другой в мауэрлат с внутренней стороны стены.

    Иллюстрация крепления стропил с помощью скоб

  4. Гвозди. Стропило прибивается к мауэрлату с боков крест-накрест, один гвоздь забивается сверху.
  5. Саморезы. Могут использоваться вместо гвоздей аналогичным способом.
  6. Болты и шпильки в паре с шайбами и гайками. В стропильной ноге и мауэрлате просверливается сквозное отверстие, в которое вставляется болт или шпилька, затем надевается шайба, фиксируется соединение гайкой. Трудоемкий, но очень надежный способ крепления.
  7. Проволока. Стропильная нога перехватывается сверху хомутом из нескольких рядов проволоки, под ногой проволока скручивается косичкой и крепится к анкеру, вбитому в мауэрлат или стену. Проволочное крепление стропил к мауэрлату обычно используется в качестве дополнительного.
  8. Перфорированная лента. Отрезок ленты фиксируется гвоздями или саморезами на стропильной ноге и мауэрлате. Как и проволока, применяется для усиления другого крепления.

Ниже представлено видео о жестком способе сочленения стропил с мауэрлатом.

Сколько креплений необходимо использовать при монтаже и какой именно вид стоит предпочесть, зависит от величины нагрузок на стропильную систему.

Соединение стропильных ног с мауэрлатом нашивкой упорного бруска

Брусок пришивается к стропилу снизу, предварительно для равномерного распределения нагрузки упорная плоскость бруска запиливается таким образом, чтобы обеспечить плотное прилегание к мауэрлату. Для получения дополнительного упора сзади брусок можно немного утопить в стропильной ноге, сделав соответствующую выборку.

Брусок может упираться как во внутреннюю вертикальную плоскость мауэрлата, так и в верхнюю горизонтальную. В первом случае, чтобы ребро мауэрлата не мешало посадке стропила, потребуется угловой запил. Во втором случае соприкосновения стропильной ноги с мауэрлатом не происходит, поэтому запил не нужен – этот момент проиллюстрирован на фото.

Роль упора также может играть кусок доски, пришитый с одной или обеих сторон стропила и выступающий за нижнюю плоскость стропильной ноги. Другой вариант – врезать доску в поперечный паз в стропильной ноге таким образом, чтобы она упиралась широкой боковой плоскостью в мауэрлат (пример показан на фото ниже).

При использовании досок надежность крепления будет выше, если действующие нагрузки будут направлены поперек волокон.

Как сделать жесткое крепление стропил с помощью врубки

При жестком креплении способом врубки в мауэрлат упирается непосредственно стропильная нога, в которой сначала делается П-образный запил, затем стропило садится на мауэрлат сверху. Образовавшийся блокирующий зуб-запил упирается во внутреннюю вертикальную плоскость мауэрлата. Для усиления крепление стропил к мауэрлату с помощью врубки можно сочетать с нашивкой упорного бруска или досок.

Следует отметить, что П-образная форма посадочной пятки – опирающейся о мауэрлат части стропила – возможна только при небольшом угле наклона крыши и достаточной ширине стропильной ноги.

В противном случае стропило придется срезать по длине заподлицо с мауэрлатом, а вынос за пределы стены осуществить с помощью кобылки – пришитого к стропильной ноге сбоку бруска.

Скользящий метод крепления стропил

Установка стропил на мауэрлат должна учитывать перекос, который возникает при естественной усадке бревенчатого или брусового дома. Скользящий метод дает стропильной ноге возможность двигаться вдоль продольной оси и помогает компенсировать изменение положения стропил (в случае жесткой фиксации грозящее деформацией стен и крыши, а в некоторых ситуациях даже обрушением потолка).

Виды скользящих креплений

Встречается несколько видов скользящих креплений (другое название – салазки, ползуны, скользячка):

  1. Съемный. Состоит из направляющей пластины и уголка. Конец одной из сторон уголка загнут в плоский крючок.
  2. Закрытый. Отличается от предыдущего вида тем, что вместо крючка на одной из сторон уголка находится плоская проушина.
  3. С прорезью. Представляет собой уголок с продольной прорезью, идущей вдоль одной из сторон.

Как производится крепление стропил

При монтаже закрытых и съемных креплений сначала к мауэрлату прикручивается уголок, затем направляющая пластина продевается в крючок или проушину и выполняется крепление к стропильной ноге параллельно ее наклону.

Если мауэрлат имеет форму бруса, уголок можно закрепить как на горизонтальную поверхность мауэрлата, так и на верхний внешний угол, предварительно стесав его в плоскость.

На бревне самая подходящая точка для крепления уголка располагается напротив точки соприкосновения стропила с мауэрлатом, то есть уголок монтируется под прямым углом к направляющей пластине. Крючок съемного крепления после установки можно при необходимости отогнуть и поднять стропило вверх.

Уголок с прорезью крепится сплошной стороной к стропилу параллельно наклону, а сторона с продольной прорезью фиксируется саморезом с напрессованной шайбой на мауэрлате.

Не рекомендуется прикручивать саморез вплотную к уголку, поскольку при малейшем отклонении от параллели при движении стропильной ноги саморез будет вытягиваться из гнезда.

Для обеспечения максимального хода все скользящие крепления должны устанавливаться в самое крайнее положение. В мауэрлате необходимо выполнить поперечный пропил для стропильной ноги. Назначение пропила:

  • увеличивается площадь контакта, поэтому не происходит разноуровневого опускания стропильных ног из-за неравномерного истирания опорного угла мауэрлата;
  • стропило жестко фиксируется по горизонтали.

Видео: крепление скользящего крепления к стропилу

Несколько общих практических советов

  1. Нагрузки на узлы опирания стропил настолько велики, что экономия в данном случае неуместна, поэтому весь применяемый крепеж обязательно должен быть очень хорошего качества и с антикоррозионным покрытием.
  2. Гвозди надо брать ершенные, с поперечными насечками – они более надежно сидят в дереве. Болты необходимо устанавливать в комплекте с шайбами, чтобы предотвратить утягивание головки или гайки в древесину, так как это ведет к ослаблению узла крепления.
  3. Скользящие крепления, пластины и уголки устанавливаются с обеих сторон стропила. Иногда строители устанавливают по два уголка с каждой стороны – один на горизонтальной плоскости мауэрлата и один на внешней вертикальной. Для подстраховки следует сочетать разные способы фиксации.

    Типичной ошибкой является полное игнорирование необходимости монтажа скользячки при скользящем методе крепления стропил.

  4. В опорных узлах не должны попадаться сучковатые места, ослабляющие надежность крепления. Хорошие результаты по соблюдению данной рекомендации даст отказ от использования для стропильного каркаса низкосортной сучковатой древесины.
  5. Особое внимание следует обратить на грамотное проведение расчетов, точную разметку с помощью шаблонов и аккуратное внимательное выполнение запилов и врубок, так как правильно сделанный вырез обеспечит плотное прилегание деревянных конструкций и ровную плоскость крыши без использования подкладок. Как сделать расчет запилов и врубок – смотрит на видео:

    Применение подкладок крайне нежелательно из-за их постепенной деформации, чреватой нарушением геометрии кровли, потерей герметичности кровельного покрытия и неверным распределением нагрузок.

  6. Запилы и врубки необходимо выполнять только в стропильной ноге, чтобы не ослаблять прочность мауэрлата. Исключение составляет скользящий метод крепления. Запиливание элементов каркаса допускается не более чем на одну треть ширины или толщины, при конструктивной невозможности выполнения данного условия нужно использовать кобылку.

Когда и почему нельзя устанавливать стропила на мауэрлат

Если углы наклона скатов отличаются (например, при устройстве вальмовой крыши или эркера), то концы стропил при равной длине будут находиться на разной высоте. Если же выровнять их по высоте, то концы окажутся на разном расстоянии от стен, то есть ширина карниза у стен будет отличаться. В этом случае вместо мауэрлата нужно использовать схему опирания стропил на балки перекрытия.

Аналогичным образом придется действовать при неудовлетворительном состоянии верхней части стены, так как под воздействием распорных нагрузок может произойти ее обрушение. Другой возможный вариант – сделать перекладку или укрепление верхних рядов, но это дорого и долго, что опять же возвращает нас к варианту с креплением в балку.

Надеюсь, представленная информация будет полезна для вас. Если после прочтения статьи остались вопросы – прошу озвучивать их в комментариях.

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы


Содержание:


Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.


Элементы для крепления стропил к мауэрлату


В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.


Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.



При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить


Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.


Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.



Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.


Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат


Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.


Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.


Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.



Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.


Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.


Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.


В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату


Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.


Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.



При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног — основные правила


Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.


Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.



Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

  1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
  2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
  3. С помощью скоб и проволоки-катанки укрепляется узел соединения.


Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка


Существует схема крепления стропила к мауэрлату.


Крепление стропил на металлический уголок:

  • Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
  • Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
  • Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
  • Проволока-катанка позволяет придать дополнительной прочности узлу крепления.



Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.


Разновидности уголка КР:

  • «КР5» — уголок с большой несущей способность;
  • «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
  • «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.



Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.


Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу


То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.



Рекомендации по монтажу:

  • Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
  • Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
  • Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределение нагрузок и снижению срока эксплуатации кровли.


По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.


основные варианты с запилом и без

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

  • жесткий и
  • скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

  • одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
  • две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
  • три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;
  • нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги ↑

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

  • скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
  • распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

  • жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
  • подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
  • запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

  • Низ опирается на мурлат, верх – упираются один в другой или рядом.
  • Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.
  • Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

  • Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
  • Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.
  • Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
  • Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

  • Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.


© 2021 stylekrov.ru

Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2. Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Содержание статьи

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

  1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
  2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
  3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
  4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

  • С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

    Крепление с помощью уголкаф

  • С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.

    Фиксация стропил с помощью металлических накладок

  • С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.

    Фиксация с помощью деревянных накладок

  • С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

    Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.
  3. Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату.  Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

  • Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
  • Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропил

Различные способы крепления стропильных ног

Видео-инструкция

Крепим стропила к мауэрлату своими руками: двускатной и односкатной крыши: Обзор +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

[contents]

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

  • В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
  • Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
  • Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
  • Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
  • Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
  • При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

  • упор в торец балки;
  • зуб упорный;
  • зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.





Крепление стропил к мауэрлату двухскатной крыши: способы, узлы, установка

Стропила являются несущими элементами крыши. Мауэрлат, основа стропильной системы, этакий фундамент конструкции крыши. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под весом внешней нагрузки.

Мауэрлат — правильный монтаж

Мауэрлат являющийся, по сути, фундаментом крыши изготавливается из бревна или бруса, прокладывается по периметру, предназначается для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент здания. Чтобы крыша стояла прочно требуется правильное крепление стропил к мауэрлату.

Важно! В деревянном доме из бруса или бревна, мауэрлатом служит верхняя обвязка стен, верхний венец, дополнений к нему не требуется. В доме из кирпича, пенно или газобетонных блоков, строительного камня обязательно устанавливается мауэрлат.

Кирпичные или блоковые стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич плохой материал для фиксации стропильных ног. Даже самый надежный крепеж не прочно фиксируется в таких стенах, под нагрузкой его может вырвать, в результате произойдет деформация стропильной ноги и всей крыши.

Мауэрлат следует прочно крепить на верхних торцах стен по всему периметру к обустроенному армированному бетонному поясу. Крепление бруса к бетону может быть очень надежным, если использован правильный крепеж. В процессе заливания армированного пояса производится монтаж крепления мауэрлата. Он представляет собой штыри, шпильки, анкера, вмурованные в бетон на которые затем производится установка мауэрлата.

Важно! Концы крепежных шпилек снизу следует загнуть, расстояние между ними 1- 1,5м, диаметр крепежа должен иметь не меньше 15мм. В брусе, который будет использоваться, как мауэрлат сделать технологические отверстия под крепеж, верх крепления зафиксировать болтами. Перед установкой мауэрлата проложить слой гидроизоляционного материала.

После того как основа смонтирована можно приступать к работе со стропилами.

Обзор типов крепежа

Крепление при любых работах связанных с возведением крыши очень важный момент. Для крепления прочного и надежного стропил к мауэрлату используются разный металлический крепеж, а также применяются разной геометрии врезки, запилы. Для стропильного крепления применяются:

  • проволока;
  • уголок;
  • пластины;
  • кронштейны;
  • элементы LK;
  • гвозди;
  • саморезы.

И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разные техники монтажа.

Если крепление стропил к мауэрлату производится с помощью кронштейнов, не требуются запилы, если используется крепление LK, не нужны анкера. Использование перфорированной ленты делает узел соединения сверхпрочным, Крепление уголком наиболее популярно, востребовано, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

Важно! На крепеже экономить нельзя. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованный. Крепеж, ржавеющий в балке, разрушает её.

Принципы соединения стропильных ног с мауэрлатом

Особенности конструкции крыши определяют способы крепления стропил к мауэрлату. Распорные стропильные конструкции, а также те, в которых распорки не применяются, опираются на мауэрлат. На него могут опираться наслонные и висячие стропила, соединение может быть жестким и скользящим.

Жестким называется такое соединение стропильных ног и мауэрлата, при котором невозможны сдвиги, смещения, изгибы элементов. Неподвижность соединения достигается способом крепления с использованием уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления стропила с мауэрлатом проволочной скруткой в местах расположения анкеров вмурованных в армированную бетонную опору.

Скользящее крепление, салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основы, это позволяет избежать деформации и провалов крыши при усадке, снеговой и ветровой нагрузках.

Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовления гнезда или врубки, делать такие элементы следует на стропиле, а не на мауэрлате. Основу ослаблять нельзя.

Правильное опирание стропильной ноги с мауэрлатом обеспечивает надежность крыши, её долговечность. При любом способе опирания, для фиксации стропил на мауэрлате важно соблюдение трех принципиальных моментов:

  1. правильное и точное проделывание запилов, врубок и прочего, для идеального прилегания элементов;
  2. использование шайб, гаек, гроверов для исключения утапливания крепежного элемента в дерево;
  3. недопустимо использовать подкладки, которые от времени могут изменять форму, что приведет к перераспределению нагрузки и разрушению.

Правильный монтаж несущей системы крыши гарантирует долговечность её эксплуатации.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша.

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

  1. Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
  2. Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале — скользящая опора для стропил.
  3. Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
  4. Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм.

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Основные правила сопряжения стропил с мауэрлатом

Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа.

Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

Видео по теме:

Посмотрите еще статьи:

Узел крепления стропил проволочной скруткой. Схема подвесного крепления. Материалы и инструменты для крепления


Важный элемент Конструкция крыши считается мауэрлатом, поскольку крыша фактически опирается на опорную балку. Это помогает равномерно и рационально распределить его крыши. К нему присоединяются стропила.

Крепление стропил к мауэрлату — ответственный этап возведения кровли. Прочность и безопасность кровли во многом зависит от качества монтажа стропильной системы, в частности, от правильного выбора крепежа и грамотного соединения компонентов несущей конструкции.

Гайка крепления стропил к мауэрлату

Способов крепления стропил к мауэрлату два:

Очевидно, что от технологии крепления стропила к опорной балке будет зависеть его «поведение» в разных погодных условиях. Например, при перепадах температуры, засорах снега несущая конструкция не может быть статичной. Ведь в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то есть риск перекоса, не исключены даже разрывы.Из-за неграмотного возведения может появиться распорная сила, представляющая опасность для стен. Поэтому грамотное крепление стропил к мауэрлату — определенная гарантия безопасности.

Существуют следующие узлы поддержки:


  • одна степень свободы. Позволяет балке из дерева или металла вращаться по кругу. Такого состояния можно добиться, используя при креплении накрученный гвоздь или саморез;

  • две степени свободы. Вы можете вращать балки по кругу или немного перемещать в горизонтальной плоскости.Это достигается фиксацией стропил либо с помощью салазок, либо с помощью выдвижной опоры — ползуна из крепежных уголков;

  • три степени свободы. Движение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект достигается благодаря специально изготовленному шарниру, который вкручивается в мурлат;

  • нулевая степень свободы. Концы балки жестко закреплены с обоих концов, что не позволяет ей смещаться.Этот вариант в основном используется в кирпичных домах.

Рельсы

Для выполнения сборки нижней опоры стропильной ноги на опорной балке обычно выбирают один из следующих способов:


  • скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежа, не препятствующего ее скольжению по балке;

  • Распорка — фиксированная муфта с жесткой опорой стропил в брус.

Оба этих варианта имеют одинаковое право на жизнь и используются с учетом формы кровли, особенностей стропильной системы.

Способы крепления с прорезью и без

Сразу отметим, что крепление стропил к мауэрлату без тупика используют только в случае скользящего соединения. Чтобы нижний край стропильных ног свободно лежал на мауэрлате, как правило, используют уголки. Очевидно, что такое крепление не выдерживает значительных нагрузок, поэтому использовать его рекомендуется в первую очередь при перекрытии относительно небольших пролетов.

Значительно надежнее устройство нижнего узла сопряжения, в котором используется крепеж с пилой, блокирующей зуб. Врезан в стропильную доску. Как правило, на это уходит не более четверти балки. Выполнить можно по-разному:


  • жесткая фиксация, работающая на сжатие, образованная упором, направленным на внутреннюю сторону опорной балки;

  • Подвижная фиксация, образованная зубом снаружи.Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют с помощью крепежей, работающих на натяжение, например, скобами или уголками.

  • Запил
    в стропильной балке иногда заменяют доску упорным бруском, который прибивают к стропильной ноге.

Крепежные изделия для стропил и правила работы с ними

Современный строительный рынок предлагает широкий выбор крепежа. Помимо классических вариантов — скоб, витых гвоздей или катанки, которые складываются в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работы со стропилами.

Внимание!

При соединении деревянных деталей саморезами (болтами) необходимо использовать металлические шайбы под них. Эта нехитрая уловка поможет избежать закрепления крепежа в дереве.

Работы по креплению ведутся в определенном порядке. Предлагаем вашему вниманию некоторые из простейших способов распиловки и последующей подгонки стропил.

Стропильные ноги фиксируются одним из вариантов крепления.Следует отметить, что у каждого из них есть свои тонкости. Выбор основывается на таких параметрах, как угол наклона коньков и оптимальный узел опоры.


  • Гвозди забиваются в опорную балку через стропила под углом. Для правильного соединения необходимо использовать два гвоздя, прибитых с двух сторон по направлению друг к другу. Другими словами, ногти скрещены внутри мурлата. Закрепляем еще один гвоздь, забитый вертикально.

  • Один конец скобы забит примерно по центру опорной планки с ее внутренней стороны.Другой — в стропилах, развернув под прямым углом.

  • Из проволоки, сложенной в четыре ряда, делается ярмо. С его помощью стропильная нога прикручивается к бруску по направлению снаружи внутрь. Проволоку можно заменить специальной перфорированной лентой. Нередко стяжка с использованием проволоки или скоб используется как резервный крепеж, как дополнение к другим видам стыков.

  • Уголки саморезами прикручиваются с двух сторон к стропилам и к верхнему краю мурлата.Соединение будет более надежным, если использовать уголки с двумя рядами отверстий и ребром жесткости.

На заметку

Уголки можно заменить специальными пластинами, концы которых расположены под прямым углом.


  • Среди специальных крепежных элементов стоит отметить «полозковые» уголки, имеющие скользящую пластину. Такие уголки не только обеспечивают надежное соединение, но и полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковой балкой.

Чтобы кровля имела высокую прочность и надежность, необходимо уделить особое внимание. Помимо правильно выполненных расчетов и чертежей немаловажное значение в устойчивости конструкции имеют крепеж для стропил и всех ее элементов.

Кроме нагрузки атмосферных осадков стропила должны выдерживать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при выборе крепежа.

Стропильная система — пространственная конструкция, состоящая из следующих элементов:

  • мауэрлат;
  • стропильных ног;
  • долин;
  • балки коньковые;
  • пробегов;
  • ящик.

Для того, чтобы понять, как все части стропильной системы крепятся друг к другу, необходимо понимать, из каких узлов она состоит, какие крепления используются в каждом конкретном случае и что они собой представляют. При сборке несущей конструкции кровли используются элементы крепления, как стальные, так и деревянные.

Основные стыки стропильной системы

Перед тем, как соединить мауэрлат и стропильную ногу, первую необходимо прочно прикрепить к стене.Мауэрлат представляет собой толстую балку (15х15), уложенную по оси стены и параллельно коньку балки, на которую опираются стропильные ноги. Назначенные функции для этого элемента несущей конструкции заключаются в распределении нагрузки со стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры. Другими словами, основа всей кровли — мауэрлат. Его укладывают на ось стены и фиксируют к ней.В этом случае есть несколько способов подключения.

Метод первый. При устройстве кровли большой площади по всей длине стены заливается армопауза, где через каждые 2 м продеваются металлические шпильки под резьбу м12. В этом способе в качестве крепления мауэрлата к стене будут выступать шпильки, которые проходят через балку и притягиваются к стене с помощью гайки и шайб. При небольшой площади кровли, где нет большой нагрузки на стену, обходятся без мауэрлата и стропила крепятся непосредственно к шпилькам, закладываемым в процессе кладки.

Метод второй. Еще один вполне доступный способ сделать стропильную систему устойчивой — это прикрепить мауэрлат к стене с помощью проволоки. Для этого нужно проложить середину проволоки между рядами кирпича в 3 ряда до конца кладки. Его длины должно хватить, чтобы привязать и притянуть мауэрлат к стене. Также можно обойтись без мауэрлата и закрепить стропила проволокой прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность

Схема крепления стропила к мауэрлату может быть жесткой и раздвижной.Тип соединения зависит от формы кровли и типа стропил, которые могут быть навесными или слоистыми.

Жестко-раздвижное соединение нижней части стропил мауэрлатом

Узлы подключения в этом случае будут деревянными и могут иметь несколько типов:

  1. Зуб, имеющий только упор.
  2. Зуб с шипом и опорой.
  3. Сфокусируйтесь прямо на луче.

Однозубое крепление используется для кровли с большим углом наклона, когда угол между мауэрлатом и стропилом составляет более 35º.Для этого необходимо в стропильной ноге вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Использование шипа позволяет избежать бокового смещения стропила. Забор с двумя зубьями используется для монтажа более пологих крыш. Последний метод используется крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяют металлическим, так как это позволяет не только получить более надежное, но и значительно сократить работы по его установке.Поэтому в качестве дополнительных креплений используются металлические стропильные болты, скобы, пластины, струбцины, петли и различные углы.

Самый распространенный способ жесткого соединения — забивание гвоздей с боков под углом к ​​мауэрлату. Таким образом, внутри него есть внутренний переход. Далее для окончательной фиксации соединения вертикально забивают третий гвоздь. Еще один способ предотвратить боковое смещение стропила — это закрепить его по бокам металлическими уголками.

Схема подвижного крепления стропил в нижней части применяется для домов из бревна или бревна. Поскольку в процессе эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, то есть происходит усадка постройки.

Жесткая схема крепления в данном случае недопустима, так как такие перемещения могут привести к разрушению стены. Это означает, что точки крепления требуют подвижности. В таких случаях используются специальные шарнирные соединения, которые называются полозьями или уголками с удлиненным отверстием для крепежа.Скользящее соединение в этом приспособлении достигает двух уровней свободы за счет свободного движения одного из креплений.

Соединение узловое ребристое

Коньковое соединение стропильной системы может быть получено тремя способами: стыковое, внахлест и коньковая балка.

Ягодица. Верхняя часть Стропила следует обрезать под углом, равным уклону крыши. Противоположная ножка тоже подгоняется под соответствующий угол, но с наклоном в противоположную сторону. Затем они соединяются в верхней точке при помощи гвоздя, который необходимо забить в конец стропил с захватом противоположного конца.Помимо гвоздей, для более прочного скрепления стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска 30 мм, так и металлическая фиксирующая двусторонняя накладка. Для его установки используются болты или гвозди.

Следующие два метода будут похожи на первый, но будут иметь небольшую разницу. При креплении внахлест верхние части стропила соединяются между собой своими сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно с балкой конька.В этом случае в качестве крепежа используются шпильки с резьбой с шайбами ​​и болтами.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам необходимо установить необходимое количество диагональных связок. Наличие бандажа и туловища (подмышечной опоры) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка скобы осуществляется путем помещения верхней части рычага внутрь, а нижней он упирается в основную балку пола.Стойка помогает снизить нагрузку на стропила в центре. Его установка производится под углом 45º. Диагональные стяжки фиксируются с помощью хомутов, уголков, пластин.

Виды и особенности металлических креплений для стропил

Если раньше мастера использовали деревянные крепежи (бруски, вагонку, нагели, металлические скобы, деревянные штифты, клинья), то теперь такие способы уступают более современным видам. На строительном рынке представлен широкий ассортимент металлических крепежей, которые теперь стали намного прочнее и позволяют значительно упростить процесс.В технологии изготовления этих элементов используется металл, толщина которого варьируется от 1,5 … 3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам по сравнению с любым другим материалом. Кроме того, стропильные крепежи доступны во всех размерах и позволяют выполнять процесс с большой точностью.

К металлическим креплениям стропил, которые могут быть перфорированы и забиты гвоздями:

  • лента монтажная перфорированная;
  • уголков;
  • тарелок;
  • балочная опора;
  • опора стойки;
  • стяжки;
  • Саморезы

  • ;
  • болтов с гайками;
  • уголков КР;
  • скоб WB;
  • крепежные детали LK.

Использование перфорированных изделий обеспечивает достаточную прочность всех частей системы и обеспечивает хорошую жесткость и прочность под любым углом. Для них характерно наличие множества отверстий под болты, шурупы и шурупы, с помощью которых осуществляется крепление к дереву. Размер изделия регулируется путем раскроя до нужной длины и ширины.

Также элементы крепления могут быть забиты гвоздями. Однако использование такого вида возможно только в заводских условиях методом резки, изгибающего конусообразную деталь.Эта операция проводится на специальных станках под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающих риск разрыва болтового соединения при естественной осадке конструкции. Крепление осуществляется без использования специального оборудования с помощью шурупов и гвоздей.

Кронштейны WB предназначены для крепления кронштейна несущей балки к устройству деревянных перекрытий в домах из оцилиндрованного бревна или бруса. При этом на стропило не делается стяжка, что не ослабляет его несущую способность.Соединение выполняется с помощью анкерных болтов, гвоздей или шурупов.

Крепления стропил ЛК применимы там, где требуется соединение стропил и балок. Имеет те же преимущества, что и крепеж WB, но процесс осуществляется только саморезами или гвоздями. Применяется при строительстве деревянных домов.

Крепежи в стропилах играют огромную роль. От него зависит прочность и продолжительность эксплуатации всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Основа стропильной системы крыши состоит из несущих элементов стропил и опорных столбов. Они надежно удерживаются и фиксируются коньковыми и боковыми балками, шпильками, перекладинами, подкосами, надставками и опорными стойками. Вся сложная конструкция крыши держится на мауэрлате — досках бруса, которые служат основанием и опорой для стропильных ног. Мауэрлат служит основой всех конструкций кровли, поэтому его называют своеобразным фундаментом для кровли.

В контакте с

Узлы поддерживают стропила на мауэрлат. Как крепить балки к мауэрлату

  1. Шарнир с одной степенью свободы подразумевает возможность поворота деревянной или металлической балки по окружности. Такое свойство возможно при креплении балки к мауэрлату одним накрученным гвоздем или саморезом.
  2. Шарнир с двумя степенями свободы позволяет балке вращаться по кругу или немного перемещаться в горизонтальном направлении.Чтобы придать перемещению балок такую ​​свободу, необходимо стропила к мауэрлату крепить с помощью полозья или путем скрепления стропил обычными крепежными уголками, создавая скользящую опору — бегунок.
  3. Узловое соединение с тремя степенями свободы обеспечивает перемещение стропил как в вертикальном, так и в горизонтальном направлениях, крепление балки не препятствует ее круговому вращению, как в двух ранее перечисленных степенях свободы. Для этого нужно сделать эксклюзивный шарнир, который будет вкручиваться в мауэрлат.
  4. Узел с нулевой степенью свободы — это наиболее распространенный способ крепления стропил в кирпичных зданиях. Оба конца балки жестко фиксируются строительными уголками, саморезами с двух сторон. Такой способ крепления не позволяет балке двигаться.

В этом видео показан один из вариантов раздвижного крепления стропил к мауэрлату.

Правильная разметка и расчет каркаса крыши по чертежу, а затем качественная реализация плана в конструкции крыши играет огромную роль.В течение года кровля здания регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен из-за выпадения большого количества осадков, изменения температурного режима. Помимо внешних факторов риска, основание кровли и стена должны самостоятельно выдерживать немалый вес каркаса и покрытий.

Каркас многоуровневой крыши состоит из основных несущих звеньев : стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность кровли, точное расположение всех этажей, а значит, оптимальное функционирование защитной звукоизоляции, гидроизоляции, пароизоляции.

Из множества разновидностей рассмотрим двускатные крыши, ведь для них нужна поддерживающая основа — мауэрлат.

Для его создания необходимо использовать материал, который вы планируете применить ко всем поддерживающим и поддерживающим элементам каркаса. Если каркас полностью деревянный, то балки для мауэрлата должны быть деревянными.

Необходимо обратить внимание на правильную форму балок для основания крыши. Нежелательно использовать неровные балки с выступающими сучками.Если у вас не получается подобрать ровные балки, проследите, чтобы длина маленьких веточек была не более одной трети ширины бруска. В идеале все стержни обрабатываются, а сборка крыши поставляется откалиброванной и фрезерованной минимум с обеих, а желательно со всех четырех сторон.

Для каркаса крыши, а следовательно, и для мауэрлата часто используется железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчетам стены выдерживают вес металлического каркаса, вы можете выбрать этот вариант.Для металлического каркаса используются блоки мауэрлата из того же материала.

Размеры стержней варьируются от десяти сантиметров, обычно используют балки не менее пятнадцати сантиметров. Ширина балки зависит от длины и ширины стропил. Например, если сечение брусовой двускатной крыши равно 40х150 мм, то мы используем балки мауэрлата сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится к внутренней части внешней стены с помощью анкеров, стальной проволоки или шпилек.В процессе укладки балок мауэрлата нужно соединить их на всех стыках металлическими скобами.

Необходимо закрепить балки основания максимально качественно. На них будут установлены стропильные ноги, от точной фиксации которых зависит долговечность и надежность всей кровли.

Способы крепления

По способу крепления стропил к Мауэрлату Каркасы кровли делятся на:

  1. Стропильная система кровли.
  2. Подвесная стропильная система.

Стропила перекрытия

Кровельные стропила — это форма безальтернативных каркасных конструкций, определяющая их минимальное давление на несущие стены. Точками опоры многослойных стропил служат наружные стены зданий и вертикальные стойки, расположенные посередине каркаса кровли на предварительно установленной затяжке.

Точки крепления Многослойные стропила к мауэрлату часто делают навесными.При использовании в креплениях ползунков и подвижных петель каркас крыши может опускаться на несколько сантиметров. Это необходимо для архитектурного сооружения в первые годы после строительства. При изменении температурного режима и погодных условий новостройка дает небольшую усадку. Если вслед за несущими стенами крыша не изменит своего положения, элементы здания могут потрескаться или деформироваться, чего не произойдет из-за болтового крепления стропил на подвижных петлях.

Стропила подвесные

Подвесные стропила применяются для зданий без несущих стен внутри. Точками опоры подвесных стропил служат только внешние несущие стены. Крепление таких конструкций представлено узлом с нулевой степенью свободы. Другие методы отсутствуют, так как крепление стропил к мауэрлату на стенах — единственная опора всей конструкции крыши.

Стропила подвесные — распорные конструкции.Стропила, закрепленные подвесным способом, могут оказывать на стены только горизонтальное давление, но это давление очень велико.

Для уменьшения давления на балки и стены используйте перекладины — это специальные затяжки. Их устанавливают перпендикулярно стропилам, ближе к низу конструкции и надежно прикрепляют к каждой балке, собирая параллельно стоящие стропила в единое целое. Без ригелей строить крышу с подвесными стропилами нецелесообразно.

Технология крепления стропил к мауэрлату

Соединение стропил с мауэрлатом производится как вырезом, врезкой, распилом, обычно занимающим не более 1/4 балки, так и без них.В зависимости от угла скатов кровли и использования оптимального опорного элемента выбирается способ футеровки и фиксации планки на мауэрлат.

На фото один из способов крепления стропил к мауэрлату.

Зажим элементов осуществляется с помощью различных приспособлений:

  • саморезы;
  • болтов с гайками;
  • уголков;
  • разновидностей уголка КР;
  • Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с вами и вместе сделаем публикацию лучше!

Важность правильного крепления стропил к мауэрлату сложно переоценить.Стропило, опираясь на мауэрлат, передает всю нагрузку с кровли непосредственно на конструкцию наружной стены здания. Кроме того, такое соединение должно предотвратить возможное разрушение кровли от сильных ветровых нагрузок.

Крепежные детали

Для крепления конструкций из дерева, которое изготавливается из листовой или профильной стали, используются метрические крепежи, гвозди, скобы.

Для нагельных соединений используются: болты, гвозди, стержни, шайбы для ногтей.

Если диаметр гвоздя меньше 6 мм, то для мягких пород древесины забивают без предварительного сверления гнезда. Для диаметров более 6 мм, чтобы избежать образования трещин в древесине, в древесине под гвоздь просверливают гнездо размером 0,9 диаметра гвоздя.

Скобы используются только для соединения бревен или деревянных элементов без возможности расколоть дерево. Их желательно закладывать в предварительно просверленные отверстия меньшего диаметра.

Виды опорных реек фермы на мауэрлат

Стропила бывают двух типов: навесные и многослойные. Это зависит от возможности их опоры на стены. Подвесные стропила имеют одну точку опоры на мауэрлате, другой конец образует коньковый узел с фронтальным упором из двух стропил. Стропила крыши опираются с одной стороны снаружи, а с другой — на внутреннюю стену здания. Подвешивая, не имея второй точки опоры, создают рашпиль из прогиба стропильной конструкции.Вот почему у них внизу есть затяжка, которая принимает на себя разрывную силу.

Стропила перекрытия

Стропила крепятся непосредственно к мауэрлату. Чаще всего для этого в стропильных ногах делается врезка. Его глубина меньше 1/4 высоты стропил. С двух сторон они фиксируются с помощью уголков.

Стропильная система кровли: 1 — мауэрлат; 2 — перфорированный уголок; 3 — рычаг; 4 — стропила; 5 — стойка; 6 — гребневой ход; 7 — шарнир поперечный; 8 — гидроизоляция; 9 — продольная опора

Иногда эта фиксация осуществляется скобами.Скобы вбиваются в стропила и в мауэрлат.

Данный способ крепления стропил и мауэрлата осуществляется при помощи балочных держателей, прикрепляемых с двух сторон:

Часто для увеличения жесткости соединения в стропила вбивают три гвоздя. Один — вертикальный, а два — крест-накрест. Причем длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который гвоздь протыкает.

Важно! Ввиду того, что лиственница легко раскалывается, стыки на гвоздях и скобах для нее использовать нельзя.

Стропила подвесные

Подвесные стропила используются для зданий шириной от 6 до 12 метров. В варианте подвесной стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку. Здесь прочность не ослабляется стропилами каркаса.

Подвесная стропильная система: 1 — мауэрлат; 2 — затяжка; 3 — перфорированный уголок; 4 — ригель; 5 — гребневой ход; 6 — стропила; 7 — болты крепления

Когда длины стропильной ноги недостаточно для создания необходимого свеса кровли, ее подрезают на уровне мауэрлата.Свес делается с помощью деревянных брусков (кобылка).

Соединение стропил мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, а также материал, из которого они сделаны, напрямую влияют на способ крепления стропил к мауэрлату.

Стены кирпичные

В кирпичных стенах крепление стропильных ног к мауэрлату осуществляется с помощью уголков, скоб, гвоздей и т. Д.

Для защиты от обрушения кровли в ветреную погоду стропильные ноги через одну закрепляют в стене с помощью подкрутки (Ø 2-3 мм) 2-3 тросов к костылю.Металлический костыль заранее закрепляют к кладке на 200-300 мм ниже мауэрлата. Все детали кровли из дерева, относящиеся к кирпичной кладке, должны быть защищены от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизоляция и т. Д.).

Важно! Нельзя полностью уложить кирпич или закрыть зазор между деревянными элементами опор стропил и кирпичными стенами. Они должны быть открытыми, но защищенными от влаги.

Деревянные стены

Существенным отличием сопряжения стропил и мауэрлата для деревянных стен является необходимость определенной подвижности стропил по отношению к мауэрлату.Деревянный дом сразу после постройки дает усадку, которая может нарушить конструкцию кровли при жесткой фиксации деревянных элементов.

Здесь используется подвижный тип крепления. Это позволяет стропилам иметь некоторую свободу двумя способами. Для таких соединений используется крепеж заводского изготовления.

От ветровых нагрузок мауэрлат защищают, соединив его с предпоследним венцом бревенчатой ​​стены или стенкой бруса.Для этого в мауэрлат и стену вбиваем скобы. В домах из бруса или бревна последний венец стены часто бывает мауэрлатом.

Стены из газоблоков

Газобетонные блоки не обладают достаточной прочностью для крепления кровли к стенам. Поэтому делают монолитный армированный пояс, в который закладываются металлические шпильки.

Устанавливаются на предварительно просверленное отверстие мауэрлата и прикручиваются к ремню. Здесь нельзя забывать о гидроизоляции между деревом и бетоном.В остальном принцип крепления мауэрлата и стропил остается прежним.

Сплав мауэрлатом в зависимости от стропильной конструкции

Стропильная система для строительства крыши здания может иметь огромное количество разнообразных вариантов. Это обеспечивается довольно простой обработкой дерева как строительного материала. В целом таких систем бывает несколько видов: балки, арки, фермы и даже каркасы.

В каждом конкретном варианте стропильной фермы есть отличия в устройстве стыковки стропил с мауэрлатом.Для небольших построек (сарай, гараж, небольшой коттедж и так далее) это соединение можно произвести самостоятельно, руководствуясь перечисленными выше способами крепления.

Для более ответственных зданий и сооружений рассчитываются все элементы связи, в том числе металлический крепеж. По расчету подбираются материал, размер и количество необходимых деталей конструкции. Поэтому расчет конструкции в таких случаях лучше доверить специалистам.

Несколько правил выбора способа соединения стропил мауэрлатом

1.Стандартная влажность древесины 12%. Влажность свежесрубленной древесины может составлять до 100%. При усадке древесины происходит ее деформация. Если использовать для изделий стропила, не достигшие нормативной влажности, при жестком соединении мауэрлата и стропил может произойти нарушение целостности древесины. Желательно использовать продукты стандартной влажности, а также исключить возможность увлажнения деревянных деталей обработкой водостойкими покрытиями.

2.Если часть стропил находится в теплом помещении, а часть — в холодном, то разные температурно-влажностные условия эксплуатации также влияют на работу всей конструкции крыши. В этом случае необходимо сделать дополнительную защиту в местах покрытия стен или полов от биологического повреждения древесины и воздействия на нее влаги (обработка специальными веществами). В таких условиях эксплуатации используются только стропила прямоугольного сечения.

3. При подрезке стропил следует учитывать, что длина части, которая опирается на мауэрлат, должна быть меньше высоты стропил.

4. Место стыковки стропил и мауэрлата в каменных наружных стенах необходимо утеплить, предохраняя от промерзания.

5. Важно, чтобы металлические части соединений предотвращали образование конденсата. Если это все же происходит, то деревянную часть контакта с металлом необходимо защитить от влаги (эластичные прокладки, мастики, уплотнительные ленты, рубероид, гидроизоляция и т. Д.).


Стропильная система — каркас кровли.Именно она отвечает за прочность кровли, ее надежность и устойчивость к нагрузкам. Строя дом своими силами, нужно знать, как правильно сделать крепеж стропильной системы, чтобы крыша была безопасной и надежной.

Ферменная система

Стропильная система состоит из множества элементов, каждый из которых выполняет свою задачу.

  • Мауэрлаты отвечают за распределение нагрузок на стены. Эти балки принимают на себя вес всей крыши и лежат на стенах.
  • Rafter Legs — это наклонные балки, которые создают необходимый угол наклона крыши.
  • Бег — это горизонтальная балка, удерживающая ноги вместе. Есть гребень, расположенный вверху, и боковой, расположенный с коньками.
  • Раскосы расположены горизонтально и не дают стропильным ногам расставаться, образуя с ними жесткие треугольники.
  • Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги.Они упираются в землю.
  • Стойка представляет собой горизонтальную балку, которая находится под коньком, на нее опираются стойки и подкосы. Задача — перераспределить точечную нагрузку со стоек.
  • Лошадь — стык скатов крыши.
  • Ободья — бруски или доски, уложенные перпендикулярно стропилам. На нее укладывается рубероид. Задача обрешетки — распределить ее вес.
  • Свес — удлиненный край пандуса, защищающий стены от дождя.Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылка.

Ферменная система показана на рисунке.

В конструкции крыши также выделяются стропильные фермы. Это прочный узел, состоящий из стропильных ног, растяжек, столбов и подкосов (подкосов, скипов). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. Какой тип фермы выбрать, зависит от размера дома.Если расстояние между стенами 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина постройки больше (до 36 м), то используют полигональные фермы.

Основными элементами крепления стропильной системы крыши являются балки, конек и мауэрлат.

Виды стропильных систем

Стропила могут быть подвесными и многослойными.

Вешаем на стены и делаем распорку.Чтобы его уменьшить, у основания стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Подвесные системы разных типов Применяются для домов шириной не более 17 м. В зависимости от ширины конструкции подходят им по-разному.

Если ширина дома не более 9 м, стропила опирается на вертикальную перекладину — так называемую бабку. Она под гребнем.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в голову.

При ширине дома 13-17 м используются две вертикальные стойки, которые соединяются в верхней перекладине (штуцере), как на рисунке.

Стропила опираются на несущую стену или колонны внутри здания. При таком способе стропила имеет три и более точек опоры. Многослойный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, применяется для построек большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен они могут быть симметричными или асимметричными.

Способ соединения частей стропильной системы

Для соединения деревянных элементов используются гвозди, болты, шпильки, металлические пластины и уголки для усиления узлов. Кроме того, используются деревянные бруски или плиты.

Способы крепления:

  • зубья в шип,
  • зубьев в упор,
  • упор в конец перекладины.

Использование металлических крепежей не снижает несущую способность, так как их не требуется врезка, в отличие от крепления, например, методом «зубья к шипу».

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил используются различные уголки, кронштейны, монтажная перфорированная лента, пластины, болты с гайками или саморезами.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делается пояс усиленной жесткости, в котором предусмотрены шпильки. К ним будет прикреплен мауэрлат.

Стропила к мауэрлату можно крепить двумя способами: жестким и раздвижным.

Первый способ более популярен.Для крепления используйте специальные уголки с опорной планкой. Крепить стропило к мауэрлату можно несколькими способами.

  • Забейте каждое стропило тремя гвоздями: два из них должны быть перекрещены, а третий расположен вертикально.
  • Крепление скобой: один конец забивается примерно посередине опорной планки, а другой поворачивается на 90 градусов и забивается в стропила.
  • Крепление тросом: из проволоки, сложенной в 4 ряда, сделать кокетку, которая стропила крепится к стропилу.Вместо проволоки также используется специальная перфорированная лента. Иногда этот метод используется в дополнение к другим способам крепления.
  • Использование уголков: уголок прикручивается саморезами к мауэрлату и стропильной ноге. Лучше использовать уголки с двумя рядами отверстий и ребром жесткости.

Отсутствие жесткого метода — при обрушении здания возможно повреждение стен. Поэтому жесткое крепление используется в кирпичных зданиях.

Раздвижной метод подразумевает соединение стропил с мауэрлатом такими элементами крепления, которые в определенных пределах не мешают их перемещению.Этот метод используется в деревянных постройках, которые могут оседать. С помощью специальных способов крепления можно добиться того, чтобы стропила имела одну, две или три степени свободы. В последнем случае используется специальный шарнир.

Одна степень свободы означает, что стропила может вращаться по окружности. В этом случае они крепятся одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила крепят к мауэрлату металлическими скобами.Также используются специальные уголки-санки.

При раздвижном соединении в небольших зданиях с не очень тяжелой кровлей крепление выполняется без заглушек. Если постройка большая, рекомендуется делать эту площадку с бревном на стропиле.

Важно! Пила вырезается именно на стропилах, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балке), так и подвижной (с зубом снаружи).Иногда вместо распиливания зуба используют дополнительную планку.

Коньковое соединение

После армирования стропильной ноги на мауэрлат переходят на гребневой узел крепления. Это соединение может быть выполнено тремя способами: встык, в гребень и внахлест.

Для фиксации торца стропила в верхней части вырезают под углом, равным уклону крыши, и соединяют гвоздями (150 мм), забивая их в плоскости верхних стропил так, чтобы гвозди вошли. конец противоположных стропил.Для прочности прикрепите металлическую пластину или деревянную накладку, которая также прибивается или прикручивается болтами.

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При скреплении стропила, находящиеся на противоположных сторонах, переходят друг в друга и соприкасаются с боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

Балка

К балкам стропила крепят следующим образом.Основная задача крепления — не допустить проскальзывания стропил по балке, поэтому используются различные методы.

  1. В пятке стропил необходимо вырезать зуб и шип, в балке вырезать упор соответствующего размера.
  2. От свисающего края балки точка крепления должна быть 25-40 см.
  3. Монтажное гнездо должно составлять от 1/4 до 1/3 толщины балки.
  4. Вместе с зубом вырезается шип, не позволяющий стропилу сдвинуться вбок.Такое соединение называется «зуб с шипом и упором».

Если кровля более наклонная (угол ее наклона менее 35 градусов), то стропила крепят таким образом, чтобы площадь их контакта с балкой увеличивалась. Затем используйте следующие методы:

При создании стропильной системы крыши важно помнить следующее.

  • Все деревянные элементы перед установкой обрабатываются антисептическим и огнезащитным составом.
  • Толщина любой деревянной детали не должна быть меньше 5 см.
  • Стропила без стоек и подкосов не делают длиной 4,5 м.
  • Мауэрлат должен располагаться строго горизонтально.
  • Стойки и подкосы рекомендуется делать максимально симметрично.
  • Нельзя добавлять элементы в расчетную стропильную систему — это может привести к нагрузкам там, где они не нужны.
  • В местах стыка дерева с каменной (кирпичной) кладкой необходима гидроизоляция.

Правильно изготовленная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес кровельного материала и выдерживают ветровые нагрузки. Поэтому очень важно построить стропильную систему с соблюдением технологии.

Крепеж для кровельных систем. Технология крепления стропил к мауэрлату. Как соединить части стропильной системы

Для того, чтобы постройка крыши была надежной, требуется очень прочная кровельная система, которая является несущей конструкцией крыши.Крепление соединений отдельных элементов влияет как на сохранность кровли, так и на ее характеристики. Обязательным условием для прочной крыши является правильная установка силовой плиты. Если при строительстве стропильной системы ошибиться, то в этом случае все может привести к преждевременному разрушению кровли дома. Именно поэтому очень важно соблюдать правила и требования СНиП, регламентирующих устройство крыш.

Что такое силовая пластина?

Мауэрлат — это так называемый фундамент для устройства кровли.Это связано с тем, что он позволяет не только надежно закрепить стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться разными способами, однако следует учитывать, что при неправильной установке возникает перекос.

Мауэрлат монтируется непосредственно под сами стропила. Для этого используйте либо брус, либо бревно с обрезной стороной. Таким образом стропила к силовой плите позволяют равномерно распределить нагрузку на верхнюю часть стен дома.Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, и постоянное давление веса кровельной конструкции на опору.

Чтобы выполнить качественный монтаж стропил, необходимо приобретать только качественный крепеж. Все запилы должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать различные подложки и подушечки. Все это нарушает крепление стропил к силовой плите.Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к силовой плите выполняются исключительно с помощью металлических пластин, кронштейнов, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлат.

Правила монтажа стропил

Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к преждевременному разрушению или перекосу кровли.Вот основные из них:

  1. Все стропила необходимо монтировать исключительно на металлические уголки или плиты. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все крепления начинают все глубже проникать в структуру дерева. Поэтому приобретать эти тарелки нужно заранее.
  2. Что касается монтажа бруса, то лучше использовать специальные анкерные крепления и болты вместо шурупов и гвоздей.
  3. Перед тем, как непосредственно прикрепить стропила к мауэрлату, необходимо залить специальные седла, которые в дальнейшем обеспечат плотное соединение деревянных элементов между собой.
  4. Чтобы файлы выглядели одинаково, примените шаблоны. В том случае, если угол наклона откосов разный, то шаблоны соответственно нужно сделать разными для каждого из откосов. В среднем глубина запила должна составлять ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью составления файлов.
  5. При установке необходимо использовать исключительно качественный крепеж.На материалах нельзя экономить, так как в дальнейшем это приведет к тому, что конструкция кровли не будет долговечной. Запилы для стропил нужно делать очень аккуратно, без спешки, чтобы не использовать вставки и другие дополнительные элементы.
  6. При строительстве деревянного дома применяется раздвижное крепление. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящей застежки используются специальные «горки». В этом случае их использование обязательно.

Все крепления должны быть очень прочными, чтобы выдерживать нагрузки даже самых сильных ветров. Иначе ураган сможет пробить крышу.

Способы крепления стропил

Всего существует два основных метода крепления: жесткий и скользящий.

Жесткий — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, так как в этом случае необходимо, чтобы ножка очень плотно садилась на основание.В этом типе крепления не должно быть никаких усилий: скольжение, скручивание, поворот и т.д. Для достижения такого эффекта можно выполнить одно из следующих действий:

  • сделать пропил на стропиле;
  • Ударная планка на стропиле.

Для того, чтобы сделать надрез мауэрлата, необходимо предварительно сделать надрез на каждой ножке фермы по шаблону. Затем каждое стропило вставляется в мауэрлат с помощью седла и фиксируется гвоздями. Этот метод используется в любом строительстве и обеспечивает жесткое соединение.

Что касается второго способа, то его выполнение осуществляется с помощью метровой планки, которую пришивают к стропильной ноге. Для крепления используются металлические уголки, которые предотвращают смещение линий в разные стороны.

Раздвижные — такие насадки используются в тех случаях, когда дом строится из бруса или бревен, то есть при строительстве дома из дерева. Впоследствии дерево меняет свои физические свойства, оно начинает усыхать и сохнуть. Вся конструкция здания начинает оседать.Стропила тоже имеют свойство давать усадку, поэтому в этом случае сделать прочный крепеж не получится.

Для предотвращения деформации здания крепление стропил обеспечивается с возможностью свободного перемещения.

Сегодня производители крепежа выпускают для этих целей специальные изделия — санки. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

Материалы и инструменты для крепления

  • металлические уголки;
  • скобок;
  • стяжки;
  • древесина;
  • стропил;
  • болтов с гайками;
  • лобзик;
  • Отвертки

  • ;
  • дрель;
  • Ключ

  • .

Как сделать своими руками конскую стропильную пару

Всего используются три основных метода:

  1. Соединение встык. По этой схеме верхняя часть ножки фермы срезается под тем же углом, что и откос. После этого они подключаются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные ногти.
  2. По гребню бега. Этот метод аналогичен предыдущему.Отличается только тем, что в этом способе есть коньковая балка. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит тем, кто планирует сделать из мансарды еще одну утепленную комнату. Главное преимущество этого метода в том, что для строительства не требуется шаблон.
  3. Перекрытие. При таком способе верхний стык стропильных ног перекрывается нижним.

Как крепить стропила к мауэрлату

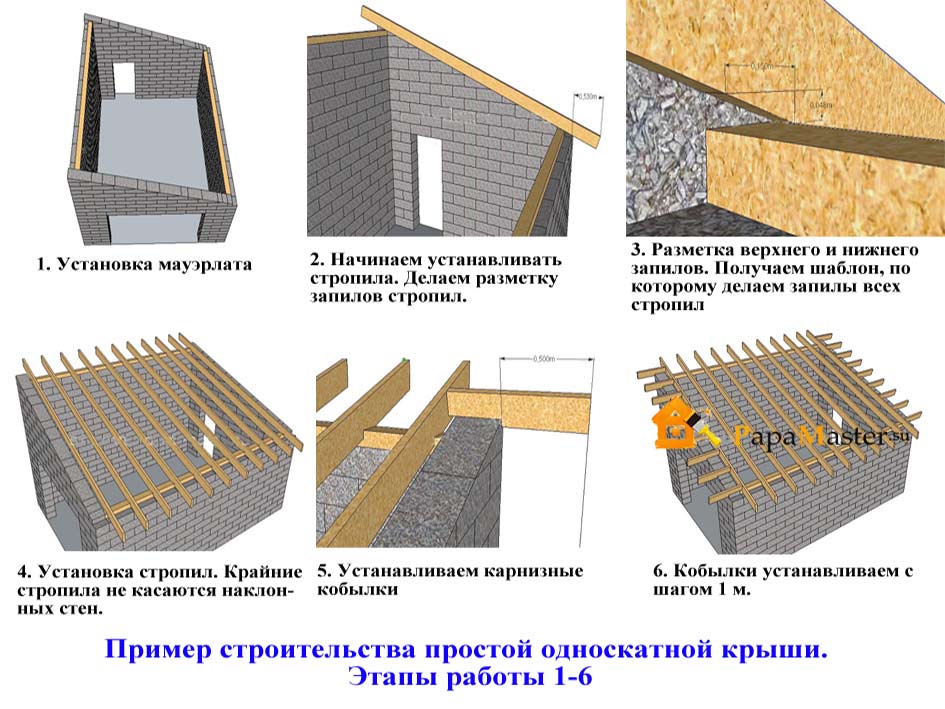

Используя описанную ниже схему последовательного монтажа, можно будет закрепить стропила к силовой плите. Последовательность:

  1. Для начала нужно поставить мауэрлат сам. Это брус, который послужит опорой для всей конструкции стропил. Мауэрлат необходимо укладывать поверх стен на бетонный пояс. Шпильки изготавливаются из оцинкованного металла с шагом 120 см. Диаметр шпилек 10 мм.
  2. Если вы планируете делать отапливаемый чердак, то под мауэрлат делается слой теплоизоляции.
  3. Балку необходимо поставить возле шпилек, после чего нужно определиться с местами для сверления отверстий. Мауэрлат надевается на шпильки, при этом выступ должен оставаться на уровне 20-30 мм. С помощью гаек с шайбами ​​большого размера фиксируется мауэрлат.
  4. После установки мауэрлата можно приступать к креплению стропил к опорной балке. Он фиксируется скобами и скобами из оцинкованной стали.
  5. Таким же образом соединяются стропила с коньковой балкой.

Для соединения используются шпильки

: для ондулина — диаметром 8 мм, для цементно-песчаной кровли — 10-12 мм.

При установке кровельной системы важным этапом является прикрепление отдельных элементов к стропильным ногам и фиксация стропил к прогонам, силовой плите или балкам. В чертеже проекта должны быть указаны типы соединений для каждого узла конструкции, а задача установщика — правильно прочитать чертеж и выполнить все соединения согласно рекомендациям проекта.Казалось бы, все просто: подкладка крепче — и будет счастье. Однако на практике все несколько сложнее. Существуют разные типы сопряжений: жесткие защемления, ползуны с разной степенью свободы и т. Д. Для каждой стропильной системы используются различные комбинации таких сопряжений, причем каждый тип определяется расчетом сил, то есть реальной механикой, и неэффективен.


Стропильная система должна отлично выдерживать нагрузку от кровельного материала, а также ветровую и снеговую нагрузку.

Типы и конструкции основных несущих элементов кровли

Стропила, или стропильная основа, является основным поддерживающим элементом кровли, непосредственно воспринимающим нагрузку, создаваемую весом кровельного пирога, атмосферными осадками и ветром, и передающая эта нагрузка с помощью подстропильных конструкций на стены здания.

Для удобства рассмотрим типы стропил на примере двускатной крыши. Механика — не самый простой предмет для понимания на основе поверхностных знаний; поэтому лучше говорить о простых структурах, которые можно легко представить, используя пространственное воображение и элементарную логику.

Итак, стропила бывают двух основных типов — наслонные и навесные.

Подвесные стропила и виды их соединений

Подвесные стропила имеют две точки опоры — внешние стены конструкции. Вверху эти стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающая и изгибающая сила, и система стремится «разойтись». Поэтому подвесные стропила, как правило, имеют меньшую затяжку, связывающую концы стропильных брусьев и направленную на расширение подъемную силу.Часто роль нижней подтяжки играет балка потолка, концы которой могут быть вынесены за пределы стен, а могут и не выполняться.

Как видите, конструкция подвесных стропил представляет собой ферму треугольной формы.

Треугольные стропильные фермы эффективно снимают предел прочности на разрыв

В зависимости от угла наклона стропил и размера пролета между опорными стенами ферму можно усилить дополнительными подкосами, ригелями, прогонами и стойками.Фермы обычно собирают частично или полностью по шаблону на земле или временном настиле прямо на крыше и монтируют на стены.

Соединение подвесных конструкций с нижним натяжением

Как было показано, подвесные стропила имеют тенденцию расходиться, поэтому в месте крепления стопы к стяжке или балке стропила будет стремиться скользить по поверхности затяжки в направление силы. Чтобы избежать этого скольжения, необходимо упереть конец стропильной стопы.Для этих целей используются следующие типы соединений: зуб

  • с упором;
  • зуб шип;
  • сфокусируйтесь на конце затяжки.

В зависимости от угла наклона подошвы фермы используются одинарные или двойные зубцы. Для предотвращения горизонтального смещения ножки по оси балки соединение можно производить шипом и проушиной.

Одиночный зуб используется, если уклон крыши по отношению к горизонтали равен или превышает 35 °.

В пятке балки фермы вырезается как бы клин, на конце которого на нижней плоскости делается шип. В затяжке соответственно стоит гнездо или упор с ушком. Глубина гнезда составляет примерно 1/3 — 1/4 толщины балки фермы. Не допускается большая глубина пропила во избежание расшатывания балки.

На конце стропила делается одинарный зуб с шипами.

Во избежание выкрашивания торца балки под действием давления стропильной ноги резец раструба выполняют на расстоянии 250-400 мм от внешнего края балки.Такое соединение называется одиночным зубом с упором и шипом, оно предотвращает скольжение и скольжение стропильной стопы по балке в направлении ее продольной оси, а также предотвращает смещение стропил из стороны в сторону в направлении крепления. в горизонтальной плоскости перпендикулярно продольной оси балки.

В случае скатной кровли с углом наклона скатов по отношению к горизонтали менее 35 ° применяется стык с увеличенной площадью трения стропильной ноги и длинной балки и увеличенная площадь опоры этих элементов.Для этих целей используют двойной зуб с шипом или без него.

Для двойного зуба с шипом в балке вырезаются два упора, а в крайнем упоре вырезается шип, а в крайнем зубе вырезается соответствующая проушина, точно подогнанная под размер шипа. стропильная стопа. Геометрия этих элементов должна максимально точно совпадать, чтобы обеспечить необходимое трение.

Для упора стропильной ноги используйте соединение двойного зуба с шипом

Глубина врезки чаще всего используется одинаковая для обоих зубцов.Если зубцы различаются, то, как правило, вставку проводят на глубину 1/3 толщины балки для первого зуба и 1/2 толщины для второго.

Иногда для крепления стропил используют метод крепления ножек к концу балки. При таком соединении в стропилах врезается зуб-упор так, чтобы крайняя плоскость зуба лежала на краю плоскости прижимной доски, а другая его плоскость опиралась на специально сделанную затяжную выемку.Для соединения с концом затяжки глубина прорези составляет 1/3 толщины балки затяжки, а зуб следует вырезать как можно дальше от края стопы.

Подвесные стропила и типовые соединения для них

Подвесные стропила устанавливаются в домах с одной или несколькими несущими промежуточными стенами. В этом случае на верхний край стены — цокольный этаж укладывается деревянный брус, в который упираются вертикальные столбы. На эти стойки ставят прогон, как правило, коньковый.Если промежуточная стена не посередине, то балку можно сместить относительно конька. Такое смещение не должно превышать одного метра для крыш с пролетом до 14 м.

Подвесные стропила устанавливаются в домах с опорами колонн или с несущей стеной посередине

В случае среднего расположения стены коньковая балка служит опорой для стропильных ног, которые теперь не полагаются только на внешних стенах, но и на внутренней.Для такой конструкции не всегда необходимо наличие нижней затяжки, так как на стропила действует только сила прогиба. Такая система называется недалёкой.

Важно! Для негерметичной системы должно выполняться следующее правило: изгибающееся, не имеющее решающего значения стропило имеет одну неподвижную, но свободно вращающуюся опору и одну подвижную и свободно вращающуюся опору.

Существует три варианта крепления стропил, соответствующих этому правилу:

  • Жесткое соединение в коньке и мобильное — к силовой плите.Это наиболее распространенное соединение для двускатных крыш с подвесными стропилами. Верх стропильной ноги прижимается к балке или к противоположной ноге и закрепляется деревянной косынкой, MPW или гвоздем. Также используются болтовые соединения. Нижний конец стропила прикрепляют к мауэрлату гибкой металлической пластиной, забитым вертикально гвоздем или двумя боковыми гвоздями, вбитыми наискосок через стропило в мауэрлат.

Сдвижная штанга внизу и жесткая в коньке не дает

Также можно закрепить стропильную ногу с помощью уголков, прибитых с двух сторон доски, но тогда гвозди не забиваются стропило.Стык должен быть ползуном, поэтому балки нельзя крепить большим количеством гвоздей или шурупов, иначе конструкция превратится в распорку.

Придавите стропильную систему к стенам, при этом между ножками сделают перекручивание проволоки и вбивают молотки в стену. Если эту функцию передать уголкам, которые крепят стропила к мауэрлату, то конструкция, опять же, станет распоркой.

  • Жесткое крепление к мауэрлату и мобильное — к коньку.Для реализации такой схемы низ стропильной ноги опирается на мауэрлат с подшитой опорной планкой длиной до 1 метра, либо в стропильном брусе делается распи-зуб, которым стропила опирается на мауэрлат.

На верхнем конце ножки делают горизонтальную прорезь со скосом, глубина которой не должна превышать 1/4 высоты стропильного бруса. Фаска делается так, чтобы обрезка не препятствовала изгибу стропила, потому что в противном случае разрез может упасть боковой щекой в ​​балку балки, и система превратится в распорку.Обшивка по длине не должна превышать высоту сечения балки фермы, а длина ее скошенной части должна быть не менее половины высоты сечения стропила.

Таким образом, получаем двускатную кровельную систему, в которой стропила неплотно укладываются на коньковую балку и крепятся к ней по принципу раздвижной опоры, при этом стропильные ноги между собой не скрепляются. Следовательно, теперь двускатную крышу можно рассматривать как две наклонные односкатные системы, примыкающие друг к другу высокой частью.

Важно отметить, что подшивка опоры ящиками или срез верхней части стропила должны быть строго горизонтальными, иначе система сразу же покажет тягу при малейшем отклонении. Из-за сложности выполнения верхнего крепления такая схема для двускатных крыш практически не применяется, к тому же отсутствие расширения силовой плиты при прогибе стропил под нагрузкой чревато раскрытием конькового узла. кровельной системы.

  • Жесткое раздавливание конька и подвижного скольжения мауэрлата. При таком стыке максимальный изгибающий момент приходится на коньковую опору, и стропильные ноги получают разгрузку. При таком соединении можно получить большую несущую способность балок фермы, но при этом больше нагружает коньковый узел, поэтому может потребоваться дополнительный расчет этого узла.

Очевидно, что во всех трех вариантах крепления мы использовали одну опору, допускающую скольжение и поворот, и одну, допускающую только поворот.Эти крепежи сегодня производятся с использованием монтажных пластин, так как они значительно снижают трудоемкость работы. Можно использовать традиционные скобы, гвозди и деревянные стволы.

Крепеж и элементы

В целях повышения надежности места крепления стропил фиксируются болтами и хомутами, сами узлы крепятся на совершенный костыль, забитый или замурованный стальной катанкой или металлической полосой.

Также для осуществления крепежа и соединения элементов стропильной системы используют различные деревянные и металлические приспособления — анкерные крепления.

Это:

  • деревянные — косынки, брусья, короткие ножки для создания шипа, пластины для создания шканта;

Деревянные косынки часто используются для крепления элементов стропильной системы.

  • металл — каретки и ползунки, зубчатые пластины, уголки, перфоленты, болты, хомуты, петли, кронштейны, накладки, гвозди, анкеры и др.

Уголки, пластины и зажимы — обычные стропила для крепления

Сдвижные сопряжения удобно создавать с помощью специальных анкерных креплений.

Крепление для раздвижного соединения

Такие крепления (раздвижные) особенно актуальны для деревянных и каркасных домов, так как они «дышат» в процессе эксплуатации, т.е. меняют свою геометрию в зависимости от влажности и температуры. Понятно, что если кровельная система жестко закреплена и лишена возможности выравнивать движение частей дома, крыша может просто не выдержать нагрузки и обрушиться.

Выбор определенных соединений, определение степеней их свободы, а также пределы этой свободы должны производиться только компетентным инженером или архитектором.Установку и соединение можно доверить только профессионалу, так как от точности геометрии и подгонки деталей друг к другу напрямую зависит уровень надежности кровельной системы, а значит, и уровень вашего комфорта.

Крепление стропил к мауэрлату — один из важнейших моментов при строительстве дома, в частности при устройстве кровли.

Вся сложная кровельная система опирается на мауэрлат, который является ее фундаментом, так называемым фундаментом всей кровли.

Это мауэрлат, который защищает несущие стены от деформаций, связанных с давлением кровли, равномерно распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются основными конструктивными элементами кровли.

Основные узлы примыкания стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для монтажа кровельной системы.

Сюда входят:

    Уголки

  • — используются, когда нужно плотно установить стропила на мауэрлат.Способен сделать крепление более устойчивым. Плюс в том, что в деревянных деталях не нужно делать пропилов — уголки фиксируются гвоздями «ерш» или шурупами;
  • кронштейны — изготовлены из оцинкованной стали. Монтаж осуществляется без запила по дереву, кронштейны крепятся анкерами, гвоздями или шурупами;
  • Лента монтажная перфорированная

  • — служит для дополнительной фиксации стыка, придавая прочности кровельной системе. Для монтажа требуются шурупы или гвозди;
  • Крепеж

  • ЛК, «горки» — используются для защиты кровли от деформации при проседании грунта и усадке здания;
  • болты с гайками, гвозди, стяжки, саморезы, некоторые другие элементы.

Вся фурнитура должна быть качественной и надежной — на этом не стоит экономить.

Необходимо исключить использование различных прокладок, которые со временем могут деформироваться и выпадать.

Стропильная конструкция состоит из мауэрлата, эндова, стропильной стопы, коньковых перегородок, прогонов, обрешетки.

Для того, чтобы понять, как все компоненты связаны между собой, необходимо определить, какие бывают места стыковки мауэрлата и стропил.

Для начала монтируется мауэрлат на оси стены. Есть несколько способов связать себя.

Первый способ подходит при установке кровли большой площади. Для этого по периметру стены наливают армопояс, в которые сразу вставляются металлические штыри.

В этом случае силовая плита будет прикреплена к стене с помощью штифтов, которые проходят через балку и устанавливаются.

При использовании второго метода пластина питания крепится к стене с помощью проволоки.Для этого уложите его между слоями кирпича (за 3-4 ряда до окончания кладки).

В этом случае можно крепить стропильную проволоку прямо к стене. Однако такое соединение может нарушить целостность стены.

Если узел крепится к балке, то в стропиле вырезается «зуб с шипом», а в балке с этим гнездом следует вырезать упор для шипа.

Резка производится на расстоянии 0,2 — 0,5 м, начиная с свисающей части балки.Одиночный «зуб» сделан с шипом, не допускающим смещения в стороны.

В случае плоской кровли, если степень наклона меньше 30 °, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одна часть стропил должна быть обрезана под таким же углом, что и уклон крыши, а затем необходимо упереться в соответствующее стропило с обратной стороны (они должны быть обрезаны поровну).

Подрезку углов желательно делать по трафарету. Для фиксации обычно используют 2-4 гвоздя. Место стыка фиксируют, поместив на него пластину из дерева или металла.

Монтаж на коньковой балке аналогичен предыдущему креплению. Отличие заключается в том, что между срезанными под углом стропилами закрепляют коньковый брус. Этот вид узла сложен, по этой причине в строительстве практически не используется.

Перекрытие — самый популярный способ, хотя и похожий на первый.Основное отличие в том, что стык делается не встык, а внахлест. Стропила соединяются боковыми разрезами. Привлекайте их гвоздями, болтами или булавками.

Схемы и способы крепления стропил к силовой плите

Монтаж стропил — один из важнейших моментов при строительстве кровли. От способа крепления опорных балок будет зависеть состояние кровли при различных обстоятельствах (снегопад, проливные дожди, перепады температур).

Жесткая схема крепления

Для односкатных и двускатных крыш применяют жесткую схему монтажа стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на узлы подключения. В процессе эксплуатации кровли сводятся к минимуму возможные смещения и деформации кровельной системы.

Высокая прочность основана на использовании металлических уголков. Дополнительно рекомендуется закрепить брус к основанию с двух сторон специальными уголками — это поможет предотвратить поперечные смещения.

Монтаж стропильной системы выполняется под прямым углом, в этом случае необходимо задать конструкции определенный уклон, закрепив ее боковыми гвоздями.По жесткой схеме часто используют якорь и проволоку.

Вариант раздвижного крепления

Всем известно, что древесина при высокой влажности расширяется, а в жаркую и сухую погоду дает усадку.

По этой причине чаще используется в строительстве деревянных домов не жесткой, а раздвижной схемы.

При использовании этой схемы крепления в некоторых случаях фермы могут двигаться в нужном направлении. Для применения этого крепления подходит вариант двускатной крыши.

Для данной схемы существует несколько видов крепления. Итак, нужно сделать углубление на стропильной ноге, предварительно закрепив мауэрлат и брус, затем закрепить все гвозди.

Причем делать так, чтобы гвоздь прошел через пучок и плотно сел у основания.

Другой вид фиксации может быть выполнен с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «слайд».

Несмотря на то, что схема называется раздвижной, все элементы конструкции надежно скреплены между собой, но при необходимости равномерно смещены.

Применение данной схемы крепления связано с тем, что со временем земля смещается и фундамент проседает — это приводит к нарушению конструкции кровли.

Раздвижная схема позволяет избежать ненужных изменений и разрушения конструкции крыши.

Как крепить стропила к мауэрлату? Это зависит от расположения несущих стен. Способы крепления стропил к мауэрлату делятся на наслонные и висячие. Толкатели в свою очередь делятся на проставки и бесспорные.

Гнутый способ крепления стропил

Использование неоспоримого приспособления для стропильных ног снижает нагрузку на опорные стены. На заранее закрепленных затяжках находятся вертикальные стойки, которые будут точками опоры. Этот способ подходит для одно- и двускатной кровли, имеющей несущую стену.

Узел, поддерживающий стропила к мауэрлату, редко делают навесным (раздвижным). При использовании в шарнирах подвижных петель конструкцию крыши можно опустить на несколько сантиметров.

Это свойство очень пригодится в первые годы после окончания строительства, так как со временем новостройка дает сквозняк.

Если вместе с несущими стенами крыша не меняет своего положения, стены здания могут подвергнуться деформации или разрушению. Этого не произойдет, если стропила крепятся под наклоном.

При использовании анкерных креплений дистанционной системы требуются крепежи жесткого типа без использования петель.

В этой конструкции все стыки выполняются благодаря опорной балке. Получается, что верх прикрепленного стропила опирается на верхнюю часть соответствующего стропила с другой стороны.

Как исправить стропила в этом случае? Крепление к желаемому мауэрлату следует проводить к стене.

Для этого подойдет жесткий каркас, закрепленный на стене анкерами или скобами, в углах которого нужно установить специальные уголки.

Такая конструкция подходит, если нужно установить крышу для небольших домов.Для больших зданий силовые плиты устанавливают в специальные бетонные желоба с анкерным креплением. Основная нагрузка в такой системе приходится на желоб, который используется при строительстве шлакоблочных построек.

Схема подвесного крепления

Стропила подвесные предназначены для использования при строительстве зданий без несущих стен внутри. Точками опоры в этом случае выступают только внешние несущие стены.

Застежка данной конструкции осуществляется узлом жесткого типа.Другие варианты не подходят, так как крепление стропил с силовой плитой к стенам является единственной опорой для всей одно- или двускатной крыши.

Стропила, установка которых проходила висячим способом, имеют сильную горизонтальную нагрузку на стены.

Для снижения давления используют затяжку (болты). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепив ко всем балкам, болтами собирают стропила вместе.

Невозможно построить крышу с подвесными стропилами без затяжек.

Некоторые важные нюансы

  • Необходимо использовать только качественные материалы. Экономить на этом не стоит, так как долговечность кровли и безопасность обитателей дома напрямую зависят от надежности постройки. Небрежность при установке кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
  • все работы нужно выполнять очень аккуратно, недопустимо использование различных прокладок;
  • не рекомендуется использовать установку стропил без силовой плиты, так как может быть риск перекоса и нарушения целостности стен дома;
  • наиболее подходящий метод — скользящий способ фиксации, который позволит избежать деформации стропильной системы в случае проседания грунта.

К обустройству кровли дома нужно подходить очень серьезно — не стоит торопиться, выполняя крепление стропил к силовой плите.

Перед началом строительных работ ферменная конструкция должна иметь четкий проект, необходимо сразу выделить все места стыковочных узлов.

Требуется достаточное количество всех крепежных элементов хорошего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность людей в доме. Безграмотная работа может привести к постепенному опусканию стропильных ног, деформации кровли и даже обрушению отдельных элементов на прилегающую территорию постройки.

Как изготовить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом — задача достаточно сложная, но при определенных условиях вполне выполнимая.

  • Крепление соединительных деталей к стропилам и силовой плите необходимо производить качественно и прочно.
  • В местах соприкосновения с мауэрлатом прорезь должна быть максимально точной, чтобы обеспечить надежное соединение. Допускается использование различных дополнительных элементов (например, накладок), которые со временем могут деформироваться, вылетать и т. Д.
  • При креплении стропил к мауэрлату, при креплении к другим стропилам используются раскосы, пристройки, другие детали, металлические уголки, пластины, шпильки с резьбой, болты, специально разработанные кронштейны.На современном строительном рынке представлен широчайший выбор кровельных креплений для различных типов соединений.
  • При использовании болтов и гаек необходимо использовать шайбы или металлические пластины, чтобы предотвратить затопление гайки в древесном материале. Их можно заменить обрезками фанеры.
  • Крепление стропил только саморезами или гвоздями допустимо только на ограниченный период времени — при установке стропил. Затем их необходимо заменить креплением с помощью уголков, пластин, болтов.
  • Для деревянных построек применяется метод скользящего крепления к брусу мауэрлата или верхнему бревну.
  • Чтобы при усадке стен ножки фермы могли скользить по стене, используются специальные детали — «санки». Они необходимы, особенно при мягкой кровле или когда кровля — дорогая черепица.
  • Перед креплением стропила необходимо вшить «седло» в стропило нижнего крепления в месте стыка стропила с мауэрлатом.

Такая мера обеспечит надежное прилегание к поверхности мауэрлата. В основном для такого действия предварительно выполняется выкройка, после чего делают прорези по всем стропилам под одинаковым углом крыш на всех скатах. В случае разных углов отличия касаются и прорези под силовой плитой для стропильных брусьев каждого из скатов. Как правило, глубина запила составляет не более ширины стропила.

  • Для крепления стропил к силовой плите для обеспечения устойчивости кровли к сильным порывам ветра и выдерживания нагрузки веса конструкции крыши на силовую плиту необходимо использовать специальные уголки на основе стали.Аналогичным образом создаются сборки для укладки стропил на так называемый вертикальный стул.
  • Крепление стропил друг к другу в прогоне конька осуществляется встык, для крепления используются стальные пластины.
  • На других участках крепления стропил друг к другу (например, на диагональном стропиле) также требуется точная сварка элементов для максимально плотного прилегания. Крепится также при помощи уголков или пластин (выбор конкретного крепежа определяется местом соединения) и закручиванием болтами.

Способы создания пары скейт-фермы

Есть три основных метода бега по гребню.

  1. Первый стык. Его суть заключается в обрезке верхней части стропильной ноги под углом, равном углу наклона ската, с последующим соединением ее парой, также обработанной аналогичным способом. Лучший способ получить такое же крепление стропил — это использование готового шаблона. В этом случае для фиксации используйте длинные ногти.
  2. Второй вариант — крепление стропила к коньковой балке.Он вспоминает первый метод. Отличие заключается в наличии у этого метода коньковых балок. В результате получилась довольно прочная конструкция. В некоторых случаях возникает необходимость использования дополнительных опор, наличие которых значительно снижает функциональность мансардного помещения. Естественно, что использование такой технологии нецелесообразно при планировании утепления и устройства жилого помещения в чердачном помещении.
  3. Достоинством этого метода является отсутствие необходимости использовать шаблон и возможность установки балок прямо на месте.Опорой верхней части стропила служит коньковая балка, а нижней — силовая плита.

  4. Третий способ — стыковка стропил внахлест. Метод похож на описанный выше. Отличие в том, что в этом случае перекрывается верхний стык стропил. Полученный состав обладает значительной прочностью, так как площадь соприкосновения стропил увеличивается, а используемые шпильки проходят через два элемента одновременно.

Монтаж нижних концов стропил

Способ крепления нижних концов стропил определяется типом конструкции.

В случае деревянного строительства верхняя обвязка стен может служить опорой, но с пеноблоками и газоблоками этот метод не подходит. Суть проблемы — необходимость крепления стропил к силовой плите, так как брусчатка не может удерживать стропила.

Если основа стен из пеноблоков, это создает определенные условия, при которых традиционно применяемые методы не работают должным образом. Например, можно руками вытащить из блока гвоздь длиной 10 см — по этой причине скручивания не получается.Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из наиболее эффективных решений является создание армпояса, благодаря которому можно не изобретать новых способов крепления стропил. Как правило, армированный пояс располагается вверху стены. железобетонная конструкция. Его ширина равна толщине стены, а высота обычно составляет 200 мм.

Заливка требует опалубки: как правило, она выполняется из досок, соединенных стяжками. Перед началом заливки в опалубку соберите анкерные болты или шпильки. Их расположение должно быть строго вертикальным. Они служат крепежом для бруса, монтаж которого осуществляется после того, как бетон приобретет необходимую прочность. Помимо строго вертикального расположения шипов необходимо следить, чтобы длина шага не превышала 150 см. При использовании крепежа меньшего диаметра он не обеспечит необходимой степени надежности и изгиба.

Метод крепления стропил к силовой плите — наиболее распространенный способ крепления их нижнего сечения. Работы следует выполнять с особой тщательностью, ведь от прочности стыков зависит долговечность конструкции. Для выполнения такого соединения требуется устройство выреза в стропильных ногах, чтобы их можно было носить на силовой плите.

Это действие требуется для надежной установки стропил — в противном случае увеличивается вероятность соскальзывания с плоской грани бруса.

В мауэрлате можно сделать ответную выемку. Этот момент определяется тем, из какой породы дерева изготовлен брус. В случае, когда основой элемента будет древесина твердых пород, достаточно будет создать прорезь. Действуя с прорезью в опоре фермы, он образует устойчивый замок.

Процесс крепления стропил к мауэрлату из хвойных деревьев выполняется без щели, так как ее наличие снизит надежность конструкции.

Основные способы крепления к балкам

Для крепления фермы к балкам применяют два основных метода.

Самый простой вариант — прикрепить стропило к балке с последующим закреплением конструкции гвоздями, однако кровля, созданная таким способом, не будет отличаться надежностью. Она может устроиться на небольшом домике или беседке. Для монтажа крыши дома требуется высокая надежность конструкции.

Для предотвращения скольжения деталей друг о друга при креплении стропил к балкам перекрытия используются специальные соединения:

  • зуб шип;
  • упор в конечной части балки;
  • Зуб

  • с упором.

Соединение выполняется с использованием одного или двух зубцов. Конкретный выбор определяется углом наклона откосов. Надежность конструкции можно повысить за счет использования металлических уголков.

Выполнение пропила с одним зубом целесообразно, если крыша достаточно крутая — в том случае, если уклон ската превышает 35 градусов. На пятке фермы устраивают зуб с шипом, а в балке делают упор с гнездом под шип. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки.Глубину необходимо обязательно выдерживать в указанном диапазоне — это необходимо для предотвращения ослабления конструкции.

Стропила крепить к балке с отступом 25-40 см от края — соблюдение этого требования предотвратит скалывание конца балки под давлением стропильных ног.

На одиночном зубе можно обойтись без использования шипа, но это необходимо для предотвращения поперечного срезания стропила.

При угле наклона менее 35 градусов стойки монтируют таким образом, чтобы площадь контакта увеличивалась за счет перекрытия с балкой — словом, за счет увеличения опорной стойки.В этом случае используются следующие способы крепления:

  • упор с шипом или без шипа;
  • в двух шипах;
  • в 2-х двух шипах в замке.

С упором со штифтом (без него) предлагается использовать шип с упором только для одного зуба, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В такой ситуации стропила крепят к балкам перекрытия с прорезью, глубина которой составляет треть толщины балки.При разной глубине заделки зубов рекомендуется использовать следующие значения:

  • для первого — 1/3;
  • для второго — 1/2.

Менее популярный способ — крепление стропильных балок к концу затяжки. Для этого в ножке фермы нарезается режущий зуб, одна плоскость которого должна приходиться на самый конец балки, а вторая плоскость должна упираться в образовавшуюся щель. Его глубина должна быть больше 1/3 от общей толщины балки, а сам упор должен осуществляться как можно дальше от края.

Надежность соединения можно повысить, применив стропильные болты или хомуты, а затем прикрепив всю конструкцию к стене здания, точнее, к предварительно смонтированному анкерному костылю. Используются железные полосы или проволочные петли.

Виды креплений для крепления стропила к силовой плите

Для крепления стропил к силовой плите используются различные типы креплений и вырезов (вставок).

Для металлических стропил используется крепеж

.

  • уголки;
  • болтов с гайками;
  • стяжки;
  • тарелок;
  • Саморезы

  • ;
  • Крепеж

  • ЛК;
  • Кронштейны

  • wB;
  • различных видов уголка КР;
  • Лента монтажная перфорированная ТМ.

Использование крепежа ЛК целесообразно при необходимости соединения стропил с силовой плитой, а также других элементов стропильной системы. Крепление к дереву осуществляется аналогично креплению скобами. Исключение составляют анкерные болты.

Для крепления стропил к силовой плите рекомендуется использовать кронштейны WB. Вставка на стропило не выполняется, что позволяет избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл толщиной 2 мм, а крепление производится болтами, гвоздями или шурупами.

Если вы ищете информацию, ознакомьтесь с рекомендациями специалистов на нашем сайте.

Какие достоинства и недостатки медной кровли можно узнать.

Использование уголков КД, различных его модификаций в конструкции стропильной системы усиливает участки крепления стропил к силовой плите. Углы не только придают дополнительную прочность стыкам элементов кровли, но и улучшают несущие характеристики всей конструкции.Как и в случае использования других металлических креплений, в этом случае также нет необходимости встраивать углы в конструкцию, тем самым сохраняя необходимый уровень несущих способностей стропил. Углы закрепляются шурупами или гвоздями с выступами в виде ерша.

Перфорированная монтажная лента при использовании стропильной системы устройства для увеличения прочности узлов соединения. Применяется:

  • для обеспечения более надежного крепления плиты и стропил;
  • для крепления дополнительных частей стропильной системы, обеспечивающих прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Его использование не приводит к ослаблению несущих конструкций, так как не нарушает их целостность.

Процесс крепления к силовой плите

Конкретный вид стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого соединения, в других — раздвижного.

Достоинства жесткого крепления — абсолютная неподвижность конструкции и отсутствие вероятности поворотов, смещений, перекручивания элементов.Это достигается двумя способами:

  • за счет использования уголков с притачной балкой;
  • путем создания на ножке фермы седла с последующей фиксацией соединения скобами, гвоздями, проволокой.

В первом варианте стропила крепятся к мауэрлату с помощью опорной балки. Стропильные ноги плотно упираются в линию давления. Это становится возможным в результате использования скобового бруса размером до 100 см. Затем для предотвращения бокового смещения выполняется фиксация.Для этого используйте металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления используются гвозди, вбитые под углом друг к другу. Внутри материала их скрещивают, после чего в вертикальном направлении забивают третий гвоздь. Полученные в результате такой завивки узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае дополнительная фиксация осуществляется с помощью катанки.

В некоторых случаях необходимо выполнить раздвижной тип крепления стропила к стойке. Для раздвижного монтажа используются специальные уголки. Они позволяют плавно перемещать один из элементов в двух направлениях, поэтому отлично подходят для обеспечения безопасного перемещения.

Для нанесения таких деталей необходимо предпринять несколько шагов:

  • промыть и установить стропильную ногу на мауэрлат;
  • для соединения элементов с помощью специальных уголков.

В большинстве случаев раздвижной тип соединения применяется для деревянных построек, подверженных определенной усадке в процессе эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии конструкции, повреждению стен или конструкции крыши. Использование скользящих соединений позволяет избежать этих эффектов.

РЕЗУЛЬТАТОВ:

  • Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции.
  • Чтобы создать надежное крепление, необходимо соблюдать определенные правила.
  • Фермы пары ферм создаются тремя способами: путем разделения, крепления ферм к коньковой балке и путем соединения внахлест.
  • Способ крепления нижних концов фермы определяется типом конструкции.
  • Крепление стропил к мауэрлату — самый популярный способ крепления их нижней части.
  • Для крепления к балкам применяют два основных способа.
  • При креплении стропил к мауэрлату используются разные виды крепежных элементов и прорезей (вставок).
  • Тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого стыка, в других более подходит раздвижной.

Видеоинструкция как крепить стропила к силовой плите.

Чтобы крыша имела высокую прочность и надежность, необходимо уделить особое внимание. Помимо правильно выполненных расчетов и чертежей немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Кроме нагрузки атмосферных осадков стропила должны выдерживать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при выборе крепежа.

Стропильная система — пространственная конструкция, состоящая из следующих элементов:

  • мауэрлат;
  • стропильных ног;
  • эндовый;
  • балки коньковые;
  • пробегов;
  • ящик.

Чтобы понять, как все части стропильной системы крепятся друг к другу, нужно разобраться, из каких узлов она состоит, какие крепежи используются в каждом случае и какие они есть. При сборке несущей конструкции крыши используются крепежи, как стальные, так и деревянные.

Основные узлы, соединяющие стропильную систему

Перед тем, как соединить мауэрлат и стропильную ногу, первую нужно будет прочно прикрепить к стене. Мауэрлат — это толстый брус (15х15), уложенный по оси стены и параллельно коньку бруса, на который опираются стропильные ноги. Функции, возложенные на этот элемент несущей конструкции, заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры.Другими словами, основа всей кровли — это мауэрлат. Его укладывают по оси стены и крепят к ней. В этом случае есть несколько способов подключения.

Метод первый. При устройстве кровли большой площади по всей длине стены заливается армированный пояс, где в резьбу М12 сразу вставляются металлические шпильки через каждые 2 м. и шайбы. При небольшой площади кровли, где нет большой нагрузки на стену, обходятся без силовой плиты и стропила крепятся непосредственно к имитируемым в процессе кладки шпилькам.

Второй способ. Еще один очень доступный способ сделать стропильную систему устойчивой — это прикрепить силовую плиту к стене с помощью провода. Для этого потребуется 3 ряда до конца кладки, чтобы проложить середину проволоки между рядами кирпича. Его длины должно быть достаточно, чтобы прикрепить силовую пластину к стене. Также можно обойтись без силовой плиты и прикрепить стропило прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность.

Схема крепления подошвы фермы к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и типа стропил, которые могут быть подвесными или нейлоновыми.

Жестко-раздвижное соединение нижней части стропил с силовой плитой

Узлы подключения в этом случае будут деревянными и могут иметь несколько типов:

  1. Зуб, имеющий только упор.
  2. Зуб с шипом и упором.
  3. Упор прямо в пучок.

Однозубая фреза используется для кровли с большим углом наклона, когда угол между мауэрлатом и основанием фермы превышает 35º. Для этого нужно в ножке фермы вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Использование шипа позволяет избежать бокового смещения стропила. Фреза с двумя зубьями используется для монтажа более пологих крыш. Последний метод встречается крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяют на металлическое, так как это позволяет не только получить большую надежность, но и значительно сократить работы по его установке.Поэтому металлические анкерные болты, кронштейны, пластины, зажимы, петли и различные углы используются в качестве дополнительных креплений.

Самый распространенный метод жесткого соединения — это забивание гвоздей с боков под углом в силовую пластину. Таким образом, внутри него происходит внутреннее скрещивание. Далее для окончательной фиксации компаунда вертикально вбивают третий гвоздь. Еще один способ предотвратить боковое смещение подошвы фермы — закрепить ее по бокам металлическими уголками.

Схема накатки стропил в нижней части применяется для домов из оцилиндрованного бревна или бруса. Так как во время эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т.е. здание дает усадку.

Схема жесткого крепления в данном случае недопустима, так как такие движения могут привести к разрушению стены. Это означает, что точки крепления требуют подвижности. В таких случаях используются специальные шарнирные соединения, которые называются салазками или уголками с продолговатым отверстием для крепежа.Раздвижная ответная часть в этом креплении достигает двух уровней свободы за счет свободного движения одного из элементов застежки.

Узловое коньковое соединение

Стропильная система конькового соединения может быть получена тремя способами: встык, внахлест и коньковая балка.

Приклад. Верхнюю часть стропильной ноги необходимо обрезать под углом, равным уклону крыши. Противоположная ножка также регулируется под соответствующий угол, но наклонена в другую сторону. Затем они соединяются между собой в верхней точке с помощью гвоздя, который следует забить в конец стропил с захватом противоположного конца.Помимо гвоздей, для более прочного стыка стыков используются специальные пластины. В качестве такого крепежа может выступать как деревянная доска толщиной 30 мм, так и металлическая удерживающая двусторонняя вагонка. Для его установки используются болты или гвозди.

Следующие два метода будут похожи на первый, но будут иметь небольшую разницу. При наложении внахлест верхние части стропильной ноги будут соединяться между собой своими сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно с коньковой балкой.В этом случае в качестве крепежа используются резьбовые стержни с шайбами ​​и болтами.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам необходимо будет установить необходимое количество диагональных связок. Наличие подкоса и подкоса (подстропила) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка подкоса осуществляется путем помещения верхней части внутрь, а нижней частью она упирается в основную балку перекрытия.Стойка помогает снизить нагрузку на стропила по центру. Его установка осуществляется под углом 45º. Несъемное диагональное соединение с помощью хомутов, уголков, пластин.

Виды и особенности металлических креплений для стропил

Если раньше в качестве крепежа мастера использовали деревянные элементы (бруски, накладки, дюбеля, металлические скобы, деревянные штифты, клинья), то теперь такие способы уступают более современным видам. На строительном рынке представлен широкий ассортимент металлических крепежей, которые теперь стали намного прочнее и позволяют значительно упростить процесс.В технологии изготовления этих элементов используется металл, толщина которого варьируется от 1,5 … 3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам по сравнению с любым другим материалом. К тому же крепежи стропил имеют любые размеры и позволяют проводить процесс с большой точностью.

Металлические крепления стропил, которые можно перфорировать и гвоздить, включают:

  • лента монтажная перфорированная;
  • уголков;
  • тарелок;
  • балочная опора;
  • опора штанги;
  • стяжка проволочная;
  • Саморезы

  • ;
  • болтов с гайками;
  • уголков КР;
  • Кронштейны

  • wB;
  • Крепеж

  • LK.

Использование перфорированных изделий позволяет достаточно прочно соединяться со всеми частями системы и обеспечивать хорошую жесткость и прочность под любым углом. Для них характерно наличие набора отверстий под болты, саморезы и шурупы, с помощью которых они крепятся к дереву. Размер изделия регулируется обрезкой до нужной длины и ширины.

Также крепежные элементы могут быть гвоздями. Однако использование этого типа возможно только в заводских условиях методом резки, изгибающего конусообразную деталь.Эта операция проводится на специальных машинах под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающих риск поломки болтовых соединений при естественной тяге конструкции. Крепление осуществляется без использования специального оборудования шурупами и гвоздями.

Кронштейны

WB предназначены для крепления консоли опорной балки при устройстве деревянных перекрытий в домах из оцилиндрованного бревна или бруса. В этом случае обвязка на стропильной ноге не производится, что не ослабляет ее несущую способность.Соединение осуществляется с помощью анкерных болтов, гвоздей или шурупов.

Крепеж стропил ЛК применим в том месте, где требуется соединить стропила и балки. Он имеет те же преимущества, что и крепеж WB, но процесс осуществляется только саморезами или гвоздями. Применяется при строительстве деревянных домов.

Крепежные элементы в стропильной системе играют огромную роль. От него зависит прочность и долговечность всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

ПРАВАЯ конструкция фермы | Своими руками

Стропильная система — важнейший элемент постройки, от которого зависит как надежность и долговечность дома, так и его архитектурный облик. Задача стропил выдержать нагрузку от рубероида, снега, ветра и передать ее на стены и внутренние опоры конструкции. Справиться с этой задачей может только правильно спроектированная и смонтированная стропильная конструкция.

Стропильная система — атрибут скатной кровли, как утепленной (при холодном чердаке), так и утепленной (чердак). Стропила являются несущей конструкцией, поэтому так важно не допускать их деформации или разрушения в процессе эксплуатации. Основным условием их надежности является монтаж по проекту, выполненного квалифицированным инженером-конструктором.

В проекте учтены все возможные нагрузки на систему (собственный вес кровли, снег и ветер, характерные для климатической зоны, в которой ведется строительство), а также ряд других факторов: геометрия, размеры, уклон кровли; размер безопорных пролетов стропил; возможность установки внутренних опор и др.Кстати, форма крыши. Специалисты единодушны во мнении: неоправданное усложнение геометрии кровли (под внешний вид здания) снижает ее надежность и чревато появлением протечек и других проблем.


См. Также: Стропильная система крыши


ПОЛОСНЫЕ НОЖКИ

В большинстве случаев стропильная система изготавливается из дерева из хвойных пород древесины не ниже 2 сорта, без дефектов, с влажностью 18-22%.Древесину обязательно обрабатывают био- и антипиренами, по возможности дважды — до и после устройства стропил. Вторая обработка нужна для того, чтобы не осталось незащищенных участков в результате порезов, зазубрин и т. Д. Когда проектом кровли предусматриваются безопорные пролеты значительной длины, стропильная система может быть выполнена полностью или частично из стальных элементов ( Двутавры, швеллеры, уголки и др.), Соединенные сваркой.

Чаще всего поверх металлического каркаса устанавливаются деревянные стропила, между которыми укладывается теплоизоляция, предотвращающая промерзание металлической конструкции.Слой утеплителя необходимо сделать очень качественно, иначе на каркасе может появиться конденсат, из-за которого металл начнет ржаветь. Чтобы избежать подобных проблем, нежелательно устанавливать металлический элемент так, чтобы он переходил из теплой гостиной на улицу. К недостаткам металлической стропильной системы можно отнести серьезный вес и сложность монтажа.

Другой вариант устройства длинных безопорных пролетов — из клееного бруса, LVL-балок и других пиломатериалов, обладающих высокой несущей способностью.Их минус — немалая цена.

Рассмотрим подробнее традиционную стропильную систему — из обычного дерева. Основным элементом системы являются стропила, устанавливаемые по откосу. Нижняя часть ножки опирается на мауэрлат — деревянную балку (или бревно в случае срубов), которую устанавливают поверх внешней стены здания. Верхняя часть стропил опирается либо на прогон конька (балку), либо на торец стропильной ноги с противоположного ската.Если кровля не утеплена, поверх стропил засыпается сплошная или ступенчатая обрешетка, и к ней крепится рубероид. Если кровля утеплена, то сначала к стропилам крепится контррешетка, а уже потом обрешетка.

Стропильные системы бывают навесными или слоистыми. В первом случае конструкция поддерживается только двумя внешними стенами, без промежуточных опор. При этом на стены возникает значительное разрывное давление, для уменьшения которого обычно предусматривают горизонтальные затяжки (ригели) — деревянные балки, соединяющие стропила с соседних откосов.

Затяжки выставляются на расчетную высоту. Подвесные стропила достаточно сложно монтировать, поэтому проектировщики по возможности предусматривают многоуровневые системы. Для их устройства требуется одна или несколько внутренних несущих стен или опор. Затем нижние концы стропил упираются в наружные стены, а в средней части — на внутренние стены или опоры, за счет чего снижается разрывное давление на наружные стены. Нагрузка от средней части стропил передается на основание за счет вертикальных подкосов и наклонных балок (подкосов), установленных поверх мощной горизонтальной балки, называемой кладкой.

Для усиления многослойной системы также можно использовать горизонтальную затяжку.

Самый распространенный материал для изготовления стропил длиной до 4 м — это доска сечением 50 × 200 мм.

Высота 200 мм была выбрана во многом из соображений удобства устройства мансардной крыши, ведь в средней полосе России необходимая толщина теплоизоляционного слоя, укладываемого в пространство между стропилами, составляет всего 200 мм.Стропильная ножка длиной более 4 м, как правило, выполняется из доски сечением 100 × 200 мм. В долинах и гребнях, где происходит схождение двух откосов, устанавливают диагональную (наклонную) стропильную ногу (к которой будут стыковаться основные стропила под углом).

Носовая ножка должна выдерживать серьезную нагрузку, поэтому обычно ее изготавливают из доски с увеличенным сечением (например, 150 × 250 мм), а также предусматривают под ней опорную стойку. В продаже есть доски длиной до 6 м.Если нужны стропила большей длины, то чаще всего приходится сращивать две доски в единую балку.

Это можно сделать разными способами. Часто практикуется метод «косого среза»: концы стыкуемых досок срезают под определенным углом, затем кладут один на другой и прочно скрепляют болтом (обычно диаметром 12 мм) или деревянным. доски по бокам стропил, которые фиксируются гвоздями и 2-4 болтами (в результате каждый болт стягивает вместе три элемента: две доски и расположенную между ними ножку).Стропила монтируются с расчетным шагом. Обычно это 580-590 мм, что обусловлено не только несущей способностью такой конструкции крыши, но и необходимостью жестко закрепить между стропилами теплоизоляционные плиты, стандартная ширина которых составляет 600 мм. Чтобы плиты держались плотно, шаг стропил должен быть немного меньше их ширины.

Что запугал Пилат?

Чаще всего деревянные элементы стропильной системы распиливают бензопилой, бензиновой или электрической.Бензин более востребован кровельщиками из-за его независимости от электросети. Ведь стропильная система часто возводится на этапе, когда электричество в дом еще не подключено. Кроме того, бензопилы более мощные (например, модель Redverg RD-GC38-14), а значит, легче и быстрее распиливать толстые брусья (бывает, что сечение стропил достигает 200 × 200 мм).

В то же время электрические цепные пилы менее шумны и вибрируют, поэтому успешно используются на объектах, где их можно подключить к электросети.Недостаточная точность пропила цепной пилой, являющаяся минусом этого инструмента, в данном случае не играет большой роли, так как зазор между элементами стропильной системы может достигать 3-5 мм (в зависимости от конструктивного блока). Тем не менее, оператор должен иметь серьезный опыт работы с пилой, так как некоторые узлы стропильной системы все же требуют очень точной подгонки элементов.

Речь идет в первую очередь о местах примыкания стропил к балке ендовы или коньку. Делать косые пропилы нужно будет, а оператор должен иметь навыки, чтобы качественно выполнить эту работу.Для косых резов рекомендуется использовать только новую или хорошо заточенную цепь, иначе она сойдет с нужной траектории, и рез будет неточным. По словам кровельщика, в среднем одной цепи хватает не более чем на одну кровлю средней площади. Потом его нужно либо поменять на новый, либо заточить. Добавим, что альтернативой электрической цепной пиле может стать двухстолярная пила (пила-аллигатор), но это менее распространенный инструмент.


Ссылка по теме: Строительство стропил, кровля и кровля


СБОРКА ПОЛОСНОЙ СИСТЕМЫ В ЦЕЛОМ

Для соединения деревянных элементов стропил используют различные металлические крепежи.Изначально конструкция фиксируется («накручивается») гвоздями длиной 100-200 мм. Однако жесткое соединение несущих элементов кровли осуществляется шпильками (болтами) в сочетании с гайками и широкими шайбами. Чаще всего используются шпильки диаметром 12 мм. Для установки шпильки необходимо просверлить отверстие в деревянных балках. Обычно просверливается мощным сверлом или легким перфоратором, который в патроне SDS-plus через переходник

на обычные хвостовики устанавливается патрон: сверла по дереву не имеют хвостовиков для системы SDS.Отверстия выполняются спиральными (винтовые) сверлами большого диаметра (для 12-й шпильки — диаметром соответственно 12 мм) с шестигранным хвостовиком во избежание проворачивания их в патроне. Длина сверл, необходимых для монтажа стропильной системы, обычно составляет от 100 до 250 мм, но может потребоваться более длинное оборудование. После затяжки болтов гайками выступающие части шпилек срезаются, как правило, угловой шлифовальной машиной с металлическим диском. Другой крепеж — это фасонные детали (пластины, уголки и т. Д.).) из оцинкованной листовой стали, обычно толщиной 2 мм. Так, для некоторых соединений деревянных балок под углом 90 ° друг к другу используются пластины Т-образной формы. Еще один вариант таких соединений — уголки.

С помощью прямых пластин можно скрепить две детали в одной плоскости (например, брус, уложенный ребром на край стойки). Крепление самих металлических деталей к дереву осуществляется гвоздями или саморезами (обычно длиной 40-50 мм), в последнем случае используют отвертку (саморезы осторожно затянуть сложно с помощью высокоскоростная дрель).Поскольку вкручивать саморезы необходимо как на большой высоте, так и в труднодоступных местах, работать с аккумуляторными моделями инструмента намного удобнее. Количество гвоздей / шурупов на пластину зависит от ее размера и формы. Например, уголок прикручивается 10-14 саморезами по 5-7 с каждой стороны. Некоторые специалисты не рекомендуют использовать саморезы с конической потайной головкой, так как они имеют относительно небольшую площадь основания и крепеж недостаточно надежен.По мнению этих специалистов, лучше использовать саморезы с пресс-шайбой (то есть с полусферической головкой, под которой находится пресс-шайба).

МАУЭРЛАТ. КОНЕК, КАРНИЗНЫЙ СВИЕС

Нижний конец стропильных ног опирается на мауэрлат, уложенный поверх ограждающей стены. Его сечение определяется исходя из расчета, но чаще всего используется брус сечением 100 × 150 или 150 × 150 мм. Основание под мауэрлат должно иметь высокую прочность.Если стены здания выполнены из материалов с относительно невысокой несущей способностью (блоки из пенобетона или газобетона, пористая керамика), необходимо их укрепить железобетонным поясом (армопоясом). Между лентой и мауэрлатом обычно предусматривается отрезная гидроизоляция — обычно рулонный битум или полимерный битум: это защита от проникновения влаги в древесину из конструкции стены. Технология крепления мауэрлата к стене бывает разной.

Иногда его закрепляют анкерными болтами (шпильками) диаметром 12-18 мм, которые закладывают в армопояс при заливке бетона.Затем в просверленных отверстиях мауэрлата надеть на шпильки, подтянув к основанию гайками с широкими шайбами. Но чаще всего при креплении мауэрлата у них нет закладных деталей, делая крепление на месте. Для этого в каменной (кирпич, пенопласт, пенопласт) стеновой перфоратор сверлом по бетону просверлите отверстие, в котором либо анкерный болт с двойным болтом (диаметр 14-18 мм), либо цангу (16-18 мм) с нажимается булавка. На них нанизать мауэрлат с заранее проделанными отверстиями и натянуть гайками с шайбами ​​к стене.

Шаг штифтов, анкерных болтов или выступов определяется расчетом, но обычно он составляет 60-100 см. Технология опирания стропил на мауэрлат тоже разная. Часто в стропильной ноге вырезается так называемая «пятка» (не более 1/3 от высоты ноги), за счет чего стропила крепится на мауэрлат. Можно сделать в самом мауэрлате паз и установить в него стропило.

Есть и другие способы.

Чтобы плотно притянуть стропила к мауэрлату, обычно используют металлические уголки, закрепленные гвоздями или саморезами.Специалисты рекомендуют крепить уголок к стропильной ноге рваными гвоздями, а к мауэрлату — болтами с шестигранной головкой, имеющими резьбу по дереву.

Кроме того, стропильные ноги необходимо дополнительно «привязать» к конструкции постройки. Для этого предусматривают обвязку проволокой: под мауэрлат в стене просверливают отверстие перфоратором, кувалдой пробивают арматуру диаметром 12-14 мм, привязав к ней стропила проволочной скруткой. Добавим, что бревна и бревенчатые дома используются в качестве мауэрлата, чтобы служить балками или бревнами верхнего венца.Учитывая осадку бревенчатых конструкций, к мауэрлату крепится «сплав» стропил: они соединяются с помощью специальных металлических пластин, которые способны перемещаться относительно друг друга в плоскости пандуса.

Верхний конец стропильных ног чаще всего опирается на коньковый прогон — это очень мощная балка (или две парные доски), сечение которых достигает 200 × 250 мм. Если же такой балке не хватает проектной прочности, то прогон выполняется из клееного бруса или металлического бруса.Прогон устанавливается на фронтоне и, по возможности, на внутренние несущие стены здания.

К поясу стропила крепят механически (к тому же часто в ножке врезается небольшой угол, высота не более 50 мм, для более жесткой опоры). В некоторых случаях верхний конец стропил соединяют с верхними концами стропил с противоположного ската (например, если крыша имеет шатровую форму, то есть фронтоны отсутствуют). При этом для усиления конструкции оба стропила дополнительно тем или иным образом соединяют, в частности, горизонтальными деревянными подкладками, закрепленными шпильками.

Важной частью кровли является карнизный свес, защищающий фасад здания от атмосферных осадков. Стандартное значение его вылета за внешнюю стену — 600 мм. Желательно устраивать свес за счет выпуска стропильных ног. Это сохранит целостность стропил и тем самым не снизит несущую способность конструкции.

Однако зачастую такое решение невозможно: например, при большом уклоне крыши, толстых наружных стенах и т. Д.Затем стропила стыкуются на мауэрлат, а свес устраивается из кобылок сечением обычно 50 × 100 мм, прибиваемых к вершине стропил — с одной или двух сторон от нее (второй вариант — предпочтительно). Обычно к каждой кобылке прикрепляют еще две доски — горизонтальную и вертикальную, упираясь в переднюю стенку (все вместе они образуют треугольник), а к концам кобылки прибивают лобовое стекло, которое жестко связывает их в единую конструкцию — все это обеспечивает жесткость конструкции.


Ссылка по теме: Скатные крыши — формы и конструкции


КОММЕНТАРИЙ СПЕЦИАЛИСТА-КРОВЛЯ

Чем сложнее форма мансардной крыши, тем больше сложностей возникает при проектировании и установке конструкции кровли для нее. В результате больше затрат на строительство. Ведь конструкция такой кровли предполагает либо использование очень мощных, дорогих и трудных для переноски несущих элементов (например, длинных безопорных балок из клееной древесины или металла).

Или установка большого количества стоек и других опор, а это затрудняет размещение полноценной жилой площади под крышей. Поэтому желательно, чтобы мансардная крыша имела простую форму. — тогда можно избежать многих проблем.

Если заказчик настаивает на строительстве кровли сложной геометрии, перекрытие мансардного этажа целесообразно усилить, сделав его из железобетонных плит или монолитного железобетона.В этом случае в любом месте перекрытия можно установить так называемую скамью — балку, на которую будут опираться стойки, поддерживающие определенные элементы кровли, например, диагональные шпунтовые или ендинные стропильные ноги. Перекрытия по деревянным балкам зачастую не позволяют разместить такую ​​лежанку в нужном месте.

Система рельсов — видео

© Автор: А.Левенко

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Конструктивные и монтажные особенности. Порядок выполнения работы


Традиционные двухскатные крыши популярны у владельцев дачных участков и дач. Односпальные кровати проявляют особую осторожность при возведении жилых домов.Однако для строительства хозяйственных построек такая конструкция подходит. Чтобы система отстойной посевной крыши была прочной и долговечной, необходимо будет создать чертеж, разместить участок, на котором будет строиться конструкция, а также подготовить необходимые материалы.

Характеристики односпальных кроватей

Одинарная крыша — это полудвухместный дизайн. Его стропильная система имеет множество преимуществ:

  • Малая масса. Благодаря этому свойству односторонние крыши можно возводить на любой конструкции без необходимости усиления фундамента.Кроме того, их легко ремонтировать.
  • Наличие материалов. Стропильная система возводится из дерева, которого хватит ровно на то, чтобы достать. Также древесина отличается небольшой ценой.
  • Простота установки. Стоимость оплаты установщиков невысока, что позволяет минимизировать затраты. Вы также можете построить настоящую систему.

Кроме того, такая крыша имеет ряд недостатков:

  • Низкая энергоэффективность. При возведении односторонней кровли создается небольшая воздушная прослойка, которой недостаточно для поддержания тепла, исходящего из помещения внизу.Крыша сделана из материалов с высокой теплопроводностью. По этой причине в летнюю жару крыша быстро нагревается, а зимой сильно охлаждается. Чтобы избежать потерь тепла, необходимо провести комплекс мероприятий по утеплению чердачного помещения.
  • Невозможность создания чердака. Для многих владельцев частных домов создание мансарды становится выгодным, но недоступным решением. Однако солнечные панели можно разместить на такой плоскости.
  • Из-за небольшого уклона зимой на крышу собирается много снега.Особенно актуальна такая проблема, когда строятся хижины, которые пристроены к жилому дому. Снег в этом случае падает с самых крутых скатов крыши. При правильных расчетах крыша сможет выдержать серьезные нагрузки.

Собирая односкатную крышу, эти ограничения следует учитывать в первую очередь. Они существенно повлияют на прочность и долговечность конструкции.

Строительство стропильной системы

Строповая система одинарной кровли имеет очень простую конструкцию.Состоит из стоек, прогонов, стропильных ног и под стропильные ноги. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы следует рассмотреть подробнее:

  • Maurylalat. Это основа, на которую закладываются фермы. Ставится на стены. Обычно в качестве материала выбирается ползун 150х150 мм. Мауэрлат принимает на себя вес кровли.
  • Войска. Служит дополнительной опорой для стропильной стопы. Его монтируют под углом к ​​стойке и прикрепляют к ходу. Также называется т.н.Они предотвращают прогиб стропил.
  • Стропильные ножки. Расстояние между ними варьируется от 60 до 120 см. За счет их установки на стены формируется геометрия стержней кровли.
  • Подоконник. Его функция идентична функциям мауэрлата, однако этот элемент крепится к внутренним несущим конструкциям стен.
  • Стойка. Это вертикальная опора, которая опирается на одну сторону несущей перегородки.
  • Бой. Он расположен горизонтально. С помощью схваток стойки стягивают, что не дает им порезаться.
  • Подделки. Их стоит применять, если для создания раковины не хватает длины стропила. Такие доски имеют меньшее сечение. Конец фейка должен располагаться на расстоянии от стены постройки не менее 40 см.

Каждый из этих элементов является важной частью рафтинговой системы. При выборе материалов необходимо учитывать возможную нагрузку на систему стропил.

Расчет стропильных ног проводится с учетом различных нагрузок, действующих на крышу.Нагрузка на раму может быть нескольких видов:

  • Статическая. К таким нагрузкам относится давление кровли и обрешетки, а также дополнительных элементов конструкции.
  • Динамический. К ним относятся ветровые и снеговые нагрузки. Для каждого региона есть список показателей.
  • Спец. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и смерчи.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной.Если конструкция будет иметь большие размеры, за помощью в расчетах следует обращаться к профессиональным строителям.

Виды стропильных систем

Существует несколько видов стропильных систем, от выбора которых зависит планировка конструкции. Среди них следует выделить:

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты конструкции

Для определения необходимых элементов стропильной системы следует выполнить возведение конструкции.Необходимо знать его ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:

  • До 4,5 м. При таком расстоянии между опорами можно установить самую простую конструкцию. Для ее постройки потребуется мауэрлат, а также рафтинговые ноги. При этом установка стропильной системы довольно проста. Обычно его установка необходима для небольших построек — гаражей и сараев.
  • начиная с 4.От 5 до 6 мес. Благодаря этому расстояние между опорами рафтинговых ног будет сохранено. Чтобы этого не произошло, их укрепляют поддоном, опираясь на потолочную балку.
  • До 12 м. При достижении длины крыши в 12 метров можно установить 1 стойку, которая будет поддерживать копоть. Между быстрыми опорами должно быть не менее 1,2 м.
  • До 16 м. Если между стенами конструкции более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой с натяжкой.Обычно такие рафтинговые системы используются для оборудования крыш крупных сооружений, например загонов для скота или складов.

Следует понимать, что с увеличением масштаба конструкции система чартера должна усложняться. Также следует уменьшить расстояние, на котором будут боковые стропила крыши друг от друга.

Сборка стропильной системы

Как сделать стропильную систему? Односкатная крыша имеет форму треугольника. Некоторые из ее сторон неизвестны, однако их легко вычислить по формуле прямоугольного треугольника.Гипотенуза (самая длинная сторона) в квадрате равна работам квадратов катетов (других сторон).

Как только расчеты будут завершены, необходимо составить схему, на которой будут указаны размеры кровли. Также на нем отразится расстояние между быстрыми ногами.

Количество рабочих шагов зависит от сложности стропильной системы и размеров конструкции. Чтобы разобраться в основах его возведения, следует ознакомиться с особенностью устройства кровли для сарая на 4 человека.5 м шириной.

Этапы строительства:

  • Как только будут установлены фасадные стены, необходимо нанести гидроизоляцию на те перекрытия, на которые будет устанавливаться мауэрлат. Для этого используется раннероид.
  • После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем положить в нее стержни арматуры. После этого необходимо залить подготовленным бетоном. Стоит позаботиться об отверстиях для мауэрлата.Перед тем как закрепить опорную планку, ее следует обработать антисептиком и антипиреном.
  • После этого подготовьте стропильные ноги. Доски необходимо открывать таким образом, чтобы над крышей образовалась протяженность 40 см. Одно стропило следует поднять наверх. При этом важно отметить место для вставок мауэрлата. Все остальные ножки нужно сделать именно по этому образцу.
  • Теперь необходимо провести монтаж задних и передних стропил. Между ними следует вытащить, что позволит выровнять остальные стропильные ноги.Лучше, если шаг между ними будет 50-80 см.
  • Далее следует расстановка ящика. Сплошной тип больше подходит для случаев, когда выбрана мягкая кровля. Вместо досок можно использовать листовой материал. Решетчатые усы необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно быстрым ногам. Такая система обрешетки устанавливается при установке металлочерепицы или шифера.

Как видно, возведение простой односкатной кровли не занимает много времени, а также не требует значительных затрат.Кроме того, этапы сооружения отличаются простотой. Работу можно сделать самому. Крепеж для стропильной системы подбирается в зависимости от используемых материалов.

выводы

Выбирая одностороннюю систему сплава, стоит выделить ее достоинства и недостатки. Такие конструкции обладают определенным набором свойств. Например, одностоловые крыши крупнее тепловых, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол наклона ската, который влияет на самоочистку кровли.Поскольку стропильная система опирается на балки перекрытия, выбирать последнее следует очень тщательно.

При создании стропильной системы необходимо составить точный чертеж, на котором указаны все элементы конструкции и размеры. Существует несколько типов систем, подходящих для зданий разной ширины. Также различают типы замковых систем, предназначенных для установки на деревянные или кирпичные дома.

Единая чартерная система пришла к нам из США и Европы.Ее арендаторы используют ее надежность и невысокую стоимость, поэтому популярность этого типа очень быстро распространилась. Несмотря на то, что для постройки одного конька требовалось незначительное количество дерева, на такую ​​конструкцию решились немногие. Дело в том, что большинство разработчиков сочли такую ​​систему слишком простой для жилых домов, а другая часть просто не знала, как ее возвести, чтобы доказать обратное. В этой статье я постараюсь объяснить вам, как легко и быстро создавать такие системы и правильно подбирать ступеньки стропил односкатной крыши.

База расчетов

Несмотря на свою простоту, одна шлюшка должна соответствовать всем правилам установки. Ведь при серьезных ошибках происходит деформация кровельного покрытия, что неминуемо повлечет не только протечки, но и обрушение всей кровли.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре компонента:

  1. Надежность крепления стропильных ног к эталонному брустеру и коньку;
  2. Правильный подбор вспомогательных деталей для стропильной системы;
  3. Пиломатериалы долговечные и вспомогательные элементы;
  4. Стропильная ступенька.

Не думайте, что соблюдая всего четыре пункта, вы добьетесь наиболее устойчивого дизайна. Для этого вам придется использовать все известные методы и технологии.

Значения для расчетов

Невозможно производить расчеты, не зная тех или иных показателей? Поэтому перед тем, как начать, необходимо убедиться, что у вас есть четыре основных значения.

  • Параметры рубероида
  • Шаг стропильной ноги
  • Наклон паза
  • Помимо всех этих показателей, главной задачей любого проекта является расчет максимально допустимой нагрузки на крышу.В него входит довольно много значений и вот список элементов, масса которых особенно важна при расчете:

    • Стропильные ножки
    • Океехет
    • Кровельный пирог

    Если вы далеки от строительной отрасли, вам придется помнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первом учитываются все используемые материалы, а во втором — снеговая нагрузка вашего региона. Его значение записано в специальном каталоге, который вы легко найдете в сети.

    Но даже по этим показателям не будет точным, потому что вы забыли о ветровой нагрузке и весе самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

    При разработке проекта со строительной организацией используют сложные формулы переоборудования, поэтому если вы не хотите забивать эту голову, можете воспользоваться рекомендациями опытных людей.

    Как рассчитать необходимое расстояние между быстрыми балками

    Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимального шага.Чтобы определить это значение, Вам необходимо иметь значение общей нагрузки, параметры крыши и данные о древесине опор для рафтинга.

    Рассчитать оптимальный шаг стропильной стопы можно по следующей методике:

    1. Прежде всего, необходимо найти полную длину крыши. Это значение должно включать любые концы и скосы;
    2. Полученное значение делится на максимально допустимое расстояние между стропилами;
    3. Ответ округляется до наибольшего.Это число будет указывать на количество пролетов;
    4. Далее берем значение длины крыши и делим ее на пролеты. Так вы найдете оптимальный шаг;
    5. А чтобы найти количество стропильных ног, необходимо прибавить к пролетам единицу.

    Это правило работает для подавляющего большинства крыш, но есть и такие, вычислить которые подобным образом невозможно. Если у вас такой корпус, придется на одном из концов обзавестись дополнительным стропилом.

    Система сплавов в зависимости от кровельного покрытия

    Ни для чего не секрет, что чем больше масса кровельного покрытия, тем большее количество стропил необходимо установить. Большинство производителей этого материала в инструкции к своему изделию указывают оптимальное количество стропил и их размер.

    Не стоит слепо доверять этой инструкции, только если вы не проживаете в центральной полосе России, потому что они написаны для этой территории.Перед тем, как разработать рисунок, внимательно изучите преобладающий ветер и нарисуйте некую розу, которая будет ориентиром для будущего строительства.

    Стоит отметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега, лучше всего создавать крутые крыши с уклоном ряда 35-45 градусов. Обеспечит быстрый естественный короткий Снежный покров с поверхности.

    В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или досок с показателями толщины от 40 до 100 и шириной от 150 до 220 миллиметров.

    Система стропила под профнастил

    Кровельный профнастил достаточно легкий и при этом обладает хорошими прочностными характеристиками. Поэтому пиломатериалы небольшого сечения можно использовать в качестве стропильных ног, но с частым шагом: 0,6 — 1,2 метра. Кровельный конек должен быть под уклоном от 12 до 45 градусов.

    Необходимое сечение можно выбрать исходя из расстояния пролета между опорами. Если расстояние около 3 метров, то сечение может составлять 40х150 миллиметров, на 4 метрах это значение увеличивается до 50х180 миллиметров, а на 6 метрах необходимо использовать пиломатериалы сечением 60х200 миллиметров.

    Кстати, забор в этом деле тоже играет немаловажную роль. В том случае, когда стропильный шаг представляет собой достойное значение, придется использовать более широкие доски. Например, для ступеней на 0,6 метра потребуются элементы сечением 25х100 миллиметров, а для 1,2 метра — 40х100.

    Горловина для профнастила устраивается разряженным способом , а шаг ее элементов должен составлять 50-80 сантиметров. Однако эти значения могут выходить за рамки особенностей самого кровельного покрытия.Вы также можете найти в инструкции, прилагаемой к приобретенному материалу, в инструкции.

    Система стропила под керамическую плитку

    Керамическая черепица — уникальное кровельное покрытие. Он изготовлен из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы должны соответствовать следующим требованиям:

    В кровельной сфере всего 3 разновидности обрешетки. Один из них может располагаться под углом 12-60 градусов, а два других — под углом 20-45 градусов.В качестве элементов глиняной черепицы чаще всего можно увидеть брус сечением 50х50 миллиметров.

    Стропила под металлочерепицу

    Из-за того, что металлические листы имеют значительно меньшую толщину. Необязательно устраивать серьезную систему крепления. Поэтому смело можете следовать советам и рекомендациям производителей рубероида.

    Стоит сказать несколько слов о единственном нюансе, который позволит сэкономить пиломатериалы. Итак, он заключается в том, что минимальный шаг обрешетки можно увеличить до 1 метра.Это связано с размером листового материала. Когда металлочерепица втрое, то, как правило, она поддерживается обрешеткой только в нескольких местах, а при шаге стропил в 0,6 метра невозможно создать «экономичную» обрешетку, поэтому необходимо менять ее вместе с стропильная система.

    Строповка для Ондулина

    На сегодняшний день Ондулин уступил место более современным покрытиям, но, несмотря на это, застройщики, кровля домов которых была уложена асбестовым шифером, стали ухаживать за этим материалом, как за выгодной альтернативой.Он создан на основе битума и стекловолокна, имеет небольшой вес и высокое качество.

    Меловая система для Ондулина должна соответствовать следующим параметрам:

    • Наклон конька должен быть в пределах от 5 до 45 градусов;
    • При небольшом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при самой крутой крыше это расстояние увеличивается до 0,9 метра;
    • При пологой крыше допустим до 10 градусов необходимо устраивать прочную обрешетку. Для этого лучше всего использовать влагостойкий фейер, плиту ОСП или разделочную доску сечением 30х100 или брус 40х50 миллиметров.

    Что касается сечения стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.

    Система стропил для волнистых асбестоцементных листов (шифер)

    Удивительно, но о кровельном материале под названием «Сланец» знают все, ведь подавляющее большинство частных домов покрыто этим продуктом. За счет жесткости и составляющих этот материал имеет довольно солидный вес, поэтому необходимо соблюдать рекомендации по устройству стропильной системы, чтобы она не разрушилась до начала эксплуатации.

    • Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне уклона менее 22 градусов, это приведет к протечкам. Если вы не можете найти никаких рекомендаций по монтажу асбестоцементных листов (что маловероятно), то вы всегда вправе воспользоваться инструкцией, прилагаемой к Ондулине;
    • Максимально возможный строп с шиферной крышей меньше 60 градусов;
    • Оптимальный шаг стропильных ног лежит в пределах от 0.От 8 до 1,5 метров. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
    • Как правило, деревянная система под шифер требует чуть большего сечения, нежели с легкой кровлей. В качестве примера можно привести ситуацию, когда шаг стропила 1,2 метра. Для стропил придется брать брус сечением 75х150 или 100х200;
    • Что касается обрешетки, то ее элементы тоже будут отличаться от ступеньки стропила. Если он будет до 1,2 метра, он полностью проработает 50х50 миллиметров, а с большим шагом — 60х60 миллиметров;
    • Шаг перекладины ящиков должен быть бесшовным, чтобы один лист опирался на 3 элемента.Сланец должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг вала в 80 сантиметров.

    Наверное, стоит напомнить, что асбест вредное вещество.
    Следовательно, при работе с материалом, содержащим его частицы, следует соблюдать технику безопасности. В котором говорится, что рабочий должен иметь при себе средства индивидуальной защиты.

    Односкатная и двускатная праща

    В последнее время все больше симпатий вызывает однобортная кровля. Это и понятно, потому что материалы только дороже, и поэтому хочется сэкономить. Благодаря простому дизайну он будет работать. Строповая система одного ската довольно примитивна. Для этого нужно просто поставить балки на макушку и закрепить. Конечно, не стоит забывать и об изоляционном материале.

    Максимальный наклон однорядной крыши может составлять 30 градусов, а пролет — 6 метров (это правило действует для пиломатериалов).Наиболее оптимальным считается уклон 15-20 градусов. Под таким углом ветровая нагрузка особого вреда не принесет, а вот снежный покров доставит неудобства. Решением этой проблемы может стать размещение вашего здания «на ветру», что позволит ему естественным образом снимать снежную массу с крыши.

    Альтернативный вариант одностоловой кровли — двуплотный. Это определенное количество прямоугольников, соединенных вместе мауэрлатом и коньком. Стоит отметить один интересный факт.Когда форма треугольника приближается к равновесной, его жесткость увеличивается. В связи с этим при наклоне крыши на 60 градусов можно допустить расширение шага между быстрыми ногами.

    Но не стоит заигрывать с расчетами, так как это может привести к увеличению расхода парусников и пиломатериалов. Самый оптимальный уклон для двойной системы — 45 градусов.

    Если вы решили построить крышу самостоятельно, то обязательно дадите несколько советов, которые не только облегчат вашу работу, но и увеличат срок эксплуатации кровли в целом.

    • Правильно рассчитать конструкцию — задача непростая, но даже если она сделана правильно, неправильным креплением ее можно сломать. Поэтому крепление рафтинговых опор на свое место. Выполняйте работу со всей ответственностью. Для повышения навыков вы можете прочитать информацию в сети или пригласить объект знающего человека;
    • Шаг рафтинговых ног не должен влиять на теплоизоляцию. Стоит помнить, что тарелки способны незначительно меняться в размерах.Воспользуйтесь этим и подметайте их как можно плотнее. В строительном магазине есть стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;
    • Для большинства крыш с уклоном менее 45 градусов необходимо учитывать вес рабочего. Что касается более острых крыш, то в этом нет необходимости, поэтому можно уменьшить шаг стропильных ног на 20%;
    • Воспользуйтесь современными технологиями и рассчитайте кровлю с помощью онлайн-калькуляторов.Все, что вам нужно, это ввести точные параметры;
    • Нормативные документы по ветровой и снеговой нагрузке можно найти в сети или у мастеров на стройплощадке;
    • Любая древесина, используемая в строительстве, должна быть максимально высушена. Это позволит избежать его деформации в последующем.

    Крыша здания — один из важнейших элементов всего здания. Если вы начнете экономить на кровельном пироге, вам скоро грозит дорогостоящий ремонт, который коснется не только этого участка, но и всей постройки в целом.Поэтому, если вы хотите получить от своего уюта максимум срока эксплуатации, не стоит использовать некачественные материалы.


    В отличие от двухбундового варианта, однослойная кровля при строительстве жилых домов применяется гораздо реже, можно сказать, даже неохотно. В первую очередь за счет внешней угловатости и излишней простоты. Жилой дом под такой крышей не очень привлекателен. Исключением могут быть авторские дизайн-проекты коттеджей с несколькими многоуровневыми односторонними крышами, они выглядят очень красиво, но достаточно сложны и требуют немалых усилий при практической реализации.

    В чем особенность односкатной крыши

    Такая система проще и доступнее в изготовлении своими руками, ее достаточно легко собрать для гаража или склада. Нередко одинарная крыша — это самое простое и эффективное решение для обустройства простых подсобных или хозяйственных помещений, например, для изготовления кровли на кирпичной пристройке к дому.

    К преимуществам одинарной кровли можно отнести следующие позиции:

    • Вес от стропил и силовых ферм в каркасе крыши не создает усилия распиловки, как в случае двухстоечных вариантов;
    • Стропила одинарной крыши Даже при большом размере пролета крыши не требуется использование массивного и толстого бруса, как для более сложных двух- и четырехстраничных вариантов.Основная часть нагрузки передается стропильной системой на балки перекрытия и стены конструкции с помощью насосных, стоек или несущих опорных ферм, изготовленных из обычной 50-й доски;
    • Использование односкатной крыши зачастую становится единственно возможным вариантом В случае, если нужно выполнить пристройку к капитальному ремонту дома, как на фото, или даже сделать крышу над балконом.

    К сведению! В некоторых случаях удается избежать проблем, связанных с асимметрией и значительной боковой нагрузкой на крышу, возникающей из-за сильного ветра со стороны Высокого фронта.Для этого достаточно установить небольшую, в 60-70 см. Наклонный козырек с подветренной стороны.

    Благодаря минимальным требованиям По качеству и размеру пиломатериалов, из которых сооружается отстойник сплошной кровли, простому монтажу стропы и кровельного пакета, такой способ устройства кровли практически незаменим при строительстве любых подсобных построек.

    Особенности использования одинарной кровли

    Помимо перечисленных преимуществ и простоты устройства, Single System Scroll имеет свою специфику, которую следует учитывать при планировании параметров кровли:

    Совет! Наиболее предпочтительным вариантом устройства одностоловой крыши будет вариант пристройки к капитальному ремонту готовой постройки.

    Конструкция одинарной крыши для одинарной крыши

    Существует три основных способа установки стропил на крышу. По конфигурации конструкции стропила у них много общего, главное отличие заключается в компенсации вертикальных нагрузок на стропило.

    Установка стропильной системы из коротких балок

    При величине пролета не более 4,5 м стропила могут быть выполнены из бруса или доски сечением 50х100 мм и установлены с опорой на верхнюю и нижнюю. ряд мауэрлата.Если мауэрлат укладывается в нише ниже верхнего края стены, то верхний край стропила прорезает вертикальную вертикаль, а опорная поверхность досок для опоры на брус мауэрлата обжигается. В этом случае стык между концом стропила и поверхностью стены необходимо закрыть элементом фальш-карниза.

    Если стропила опирается на мауэрлат, уложенный на верхнюю плоскость стены, то в этом случае край стропильной балки также плавает под опорой на брусе, но вертикальный срез торца выполняется под плоскость стены.После выравнивания стропильной крыши вертикальную секционную плоскость закрывают пленкой и пришитой доской. В обоих случаях рафтинговые балки пришиваются скобами или стальной лентой прямо к доске Мауролалат.

    Нижний край стропила можно устанавливать с упором на каменную кладку стен. Для обустройства мойки к стропилам можно вшить планки, а саму балку упирать в угол мауэрлата и закрепить проволочную петлю на внутренней поверхности стен или доской перекрытия потолка.Обычно такой вариант используется для кровли из профильной или битумной черепицы, как на рисунке.

    Устройство кровли с длинными стропилами

    Более сложным вариантом одинарной кровли является система с большой длиной пролета. При длине перекрытия перекрытия до 6 метров достаточно перекрыть сплавные балки дополнительными опорами. Конечная ножка прикрепляется к классной доске стропильным покрытием с помощью стальных накладок и саморезов.

    При длине пролета более шести метров потребуется как минимум одна промежуточная опора на внутренней стене или усиленная балка в перекрытии перекрытия.При большом пролете промежуточных стоек их может быть две-три. В этом случае в поперечном направлении к выступу крыши под стропило укладывается дополнительная планка прогона, выравнивающая плоскость кровли. Каждый забег устанавливается на вертикальную стойку и дополняется подрезанными ножками и дракой.

    Установка простой стропильной системы на поперечные рамы-каркасы

    Самой распространенной схемой построения каркаса сборных стропил можно назвать вариант с опорой из балок для сплава в национальных хозяйствах.В предыдущих вариантах установка и крепление стропила боковой крыши выполнялись на основе двух стен разной высоты. Это давало определенные преимущества. Из-за высокой жесткости и прочности кирпичных стен при устройстве кровли возникли проблемы, связанные с возникновением сдвигающих боковых усилий, поэтому конструкция односкатной кровли составлялась только на вертикальные нагрузки.

    На практике такие идеальные условия возникают только при выполнении пристройки к готовой кирпичной стене капитального дома.Гораздо вероятнее собрать одинарную крышу на кирпичном или шлаглоковом ящике гаража или бани с одинаковой высотой всех стен. В этом случае стропильная система крыши будет более уязвима перед смещающим усилием от ветровой нагрузки.

    В этом варианте Для сборки каркаса крыши используются прокатные рафтинговые балки, уложенные на двух национальных фермах или каркасах. Одна из них совмещена с главным фасадом здания, вторая ферма установлена ​​посередине, на капитальном внутреннем стенном здании.Вся конструкция крыши смонтирована на уложенной обвязке из 50-миллиметровой доски, выполняющей роль мауролалата. Доска крепится к кирпичной стене с помощью проволоки, стальной ленты и замысловатых дюбелей. Получается прочное и достаточно гибкое крепление.

    Сначала изготовьте первую опорную раму. Первая ферма собирается из вертикальных стоек, закрепленных на основании Мауролалата с помощью распорных металлических уголков. Это наиболее трудоемкий и ответственный момент работы, необходимо выровнять верхнюю опорную планку каркаса строго по горизонту, это зависит от того, насколько ровным будет уклон крыши.

    Перед тем, как приступить к сборке второй рамы, вы должны собрать две опорных балки для сплава на Земле. Как правило, длинные стропила получают путем сращивания двух укороченных частей путем укладки на третьи части. Оба стропила выкладывают по краям, один конец на первой ферме, второй конец на доску мауэрлата с противоположной стороны, и тщательно регулируют угол наклона обоих стропил.

    Далее, ориентируясь на высоту установленных опорных стропил, собираем вторую опорную ферму-каркас, расположенную в центральной части коробки.На следующем этапе перед первым каркасом пришивается доска, устанавливаются распорные балки и ветровые доски, как на фото. Это обеспечит высокую жесткость обеих рам даже при сильном лобовом ветре. В этом специфика создания кровли по пандусу повышенной жесткости.

    Стропила Sweet крепятся к обвязочной доске с помощью стальных скоб и проволочных петель. При желании можно использовать как крепеж для стропильной системы, так и болтовое соединение. Одним из преимуществ вращающихся стропил является простой способ их сращивания двух более коротких досок.Чаще всего укладка двух частей стропильного бруса на несущие рамы, после чего две половинки просто сбивают гвоздями. Каждое из стропил тщательно выравнивается по двум точкам — средней опорной раме и нижней точке опоры на обвязке. Далее осталось забить гвоздями 100 мм, уложить и отрегулировать стропильные балки.

    Перед выполнением обрешетки зашивают боковые фасады крыши. Это придает всей конструкции необходимую жесткость и прочность.Часть стропила выполняется в виде нижней и верхней раковин. Торцевые поверхности досок для сплава обшивают карнизной доской и зашивают нижнюю часть разделочного ящика. На следующем этапе необходимо связать стропила из обрешеточных досок, их ставят на балки и прибивают в шашечном порядке. Осталось уложить перекрытие потолка и рубероид.

    Различная сборка монтажных стропил на одностороннюю крышу

    Помимо описанного выше варианта каркаса под моноблочную крышу, на практике часто используются более простые и доступные способы крепления стропильной системы.

    Например, при сборке садового домика достаточно просто уложить сплавные балки с определенным шагом на фронтон и верхнюю балку задней стены дома. При этом стропила, помимо конструкции опоры для крыши, играют роль элемента жесткости для всего дома.

    Достаточно просто набора одинарной кровли для деревянной пристройки В дом из бруса. Верхний край конька устанавливается на балку, которая опирается на вертикальные стойки, прибитые к стене дома.По фото видно, что нижняя опорная балка для стропил крыши устанавливается на вертикальные стойки, вся конструкция оформлена в виде каркаса с дополнительными лицевыми нервюрами. Каждая из стропил заменена под опорную поверхность балок.

    В некоторых случаях, например, при пристройке гаража до капремонта, торцы балок перекрытия перекрытия можно использовать для крепления стропила, как на фото. В этом случае стропила жестко крепится парой стальных уголков к выступающему концу бруса.

    Присылайте материал вам на E-mail

    При выборе простой конструкции крыши жилого, хозяйственного или любого другого объекта, а также пристройки к основному зданию, наиболее выгодным будет одиночный вариант. Поднимается достаточно просто, нетребовательна к типу фундамента за счет небольшой нагрузки, а также легко вписывается в смету любого бюджетного проекта. Монолитную крышу оглушить своими руками в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей.Конструкция отличается высокой функциональностью и надежностью.

    Наиболее частая сфера применения односкатных крыш — бани и хозяйственные постройки

    Чтобы понять, стоит ли делать выбор в пользу монолитной кровли, стоит оценить, какие преимущества будут получены и минимизировать влияние недостатков . К преимуществам можно отнести следующие критерии:

    • Эффективность с точки зрения финансовых затрат не только на строительные материалы, но и на усиление стен с целью повышения их устойчивости к сжимающим и растягивающим напряжениям.
    • Простая конструкция позволит неспециалистам построить кровлю такого типа и при этом получить оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
    • Возможность с панорамным видом.
    • Уменьшенная парусная крыша при наличии преимущественно направленных ветров и выборе правильного уклона ската.
    • Высокая ремонтопригодность за счет простоты конструкции стропильной системы и корня.
    • При выборе правильных углов наклона допускается использование любых кровельных материалов.

    Встроенная кровля тоже стояла своими руками. На самом деле для грамотных дизайнеров эти недостатки несущественны и при необходимости легко могут превратиться в достоинства. Так, например, чтобы не сломала крышу, достаточно посадить на участке деревья или построить наверху соседнее строение. Чтобы улучшить эстетику восприятия однослойной кровли, достаточно пойти на хитрость и реализовать проект с многоуровневыми скатами с двух противоположных сторон дома.

    Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

    Подготовительные работы

    Односкатная крыша своими руками возводится только после подготовительных работ. От их продуманности полностью зависит жизнь конструкции. В первую очередь, это касается правильности планировки кровли и выбора материалов.

    Как сделать односкатную крышу?

    Для односторонней крыши угол наклона — главный критерий ее надежности.С одной стороны, чем больше угол, тем эффективнее выделяются осадки, а с другой — это главный элемент, который должен выдерживать порывы ветра. При суровой зиме на корне образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате чего кровля может деформироваться и сломаться. То есть угол наклона конька по этому критерию должен исходить из особенностей климата.

    Внимание! Угол наклона кровли должен быть направлен в сторону самых высоких ветровых потоков, чтобы снизить сопротивление конструкции.

    Еще одним фактором, влияющим на наклон корня, является кровельный материал, который может иметь различную шероховатость и прочность. Его качественно применимо для кровли можно разделить на углы наклона:

    • При уклоне конька до 10 0 допускается использование только рулонных материалов, имеющих ровную и относительно гладкую поверхность. К ним относятся каучукоид, битумная черепица и др.
    • При наклоне от 10 0 до 20 0 используются гофрированные материалы, например шифер, металлический профиль или ондулин.
    • В качестве уклона конька 28 0 — 35 0 используются гладкие металлические кровельные листы, защемленные фальцованным способом.
    • Углы наклона 25 0-35 0 подходят для укладки металлической или керамической плитки.

    Важная информация!
    Большие углы наклона, чем 35 0, делать не рекомендуется из-за повышения сопротивления воздушному потоку и ухудшения обтекаемости, что чревато пробоем материала кровли.

    Устройство и конструкция односкатной кровли

    Устройство одинарной кровли достаточно простое и включает в себя следующие узлы:

    • Строповая система.Предназначен для восприятия основной нагрузки кровли и равномерного распределения по всей площади стены объекта. Обычно его делают из деревянных балок сечением от 50х100 мм в зависимости от площади кровли и количества опорных элементов.
    • Изоляционные слои. Их укладывают между стропилами и закрепляют на кожухе и покрытии изнутри здания. Их роль — обеспечить максимальную защиту объекта и несущих элементов конструкции от влаги или замерзания.
    • Груб. Предназначен для крепления кровельного материала и обеспечения достаточной опорной способности для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для его изготовления могут служить панели МДФ, обрезная и необрезная доска. Выбор производится в соответствии с типом кровельного материала.
    • Рубероид. Позволяет обеспечить прекрасные эстетические свойства кровли, а также защитить ее от атмосферных осадков.

    Статья по теме:

    Типы опор для кровли

    Кровельная опора выбирается исходя из массы конструкции и особенностей кровельного материала.Следующие типы опор:

    • Крышка. Есть дополнительные элементы конструкции, которые устанавливаются равномерно по длине конька во внутренней части крыши.

    • Подвешивание. SAMI простая схема Крепления основаны только на двух опорах, расположенных над стенами здания.
    • Раздвижные. Крепление к стенам осуществляется по специальной конструкции с опорой под мауэрлат (обвязка).

    Нужно ли обеспечивать вентиляционное пространство?

    В некоторых конструкциях требования к кровельному материалу и наиболее возводимому объекту в силу особенностей условий его эксплуатации создают необходимость обеспечения вентиляции кровли. Яркий пример — баня, где разница температур между внутренними помещениями и внешней средой составляет более 100 ° С. Основная цель — избавиться от образования конденсата и повреждения основных элементов.Для кровли необходимо предусмотреть зазор по фасадам между покрытием, крышей и стропильной системой.

    Создание чертежа

    Перед созданием чертежа необходимо измерить обвязку стен, если это не производилось ранее. После этого, учитывая особенности объекта, а также выбранные конструктивные параметры, рассчитайте оптимальные параметры расчета Угол наклона конька.

    Оптимальное расстояние между рафилями должно быть 1-1.5 мес. Шаг тени выбирается исходя из требований к укладке рубероида. С учетом всех данных составляется чертеж, после чего будет рассчитано количество стройматериалов, которое потребуется для покупки. Дополнительно рекомендуется делать маржу из расчета 10-15% от суммы.

    Перечень необходимого инструмента

    Проведение строительных работ Потребуется использование ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать установку.Поэтому перед тем, как сделать основные элементы конструкции и построить монолитную крышу, необходимо подготовить следующие инструменты: отвертка

    • для удобного соединения элементов конструкции;
    • карандаш или маркер для разметки;
    • строительный уровень для регулировки положения частей кровли;
    • степлер для крепления гидроизоляции;
    • молоток для забивания гвоздей;
    • пила для распиловки стропил под требуемые размеры;
    • рулетка для измерения;
    • ссылка для управления вертикальным положением.

    Односкатная крыша своими руками пошагово — описание этапов работ

    Проведя ряд подготовительных работ, нужно приступить к установке. Этапы монтажа следующие: Установка стропила, укладка корня, изоляционных материалов перекрытия и основной кровли. Каждый шаг необходимо продумать заранее: все необходимые инструменты и часть материалов поднимаются на крышу для удобного доступа к ним. При таком подходе не будет простоев и задержек, что будет гарантией выполнения работ точно в срок.

    Установка рафтинговой системы

    Устройство меловой системы однорядной кровли относительно несложно и не потребует наличия опыта данного вида работ или специальных знаний. Однако важно соблюдать последовательность этапов монтажа.

    В соответствии с чертежом на Земле перед подъемом на крышу мы распилили деревянные балки 150х150 мм на необходимые размеры. Затем обязательно обработайте их антисептиками и нанесите защитный слой.Если этого не сделать, в древесине могут оказаться насекомые или другие вредители, которые нарушают прочность конструкции и требуют замены.

    Важно! Все деревянные балки и доски должны быть высушены естественным путем и иметь влажность не более 10%. В противном случае велика вероятность деформации несущей конструкции со всеми вытекающими из этого последствиями.

    Со стороны, противоположной углу откоса, устанавливаем опорные стойки, которые иначе называются фронтальными.На этом же этапе следует установить дополнительные опоры, если они предусмотрены конструкцией. В большинстве случаев это обычные распорки. Интервал между ними для установки плитки более 3 м, а для профильных листов — более 6 м.

    Внимание! Для пошагового монтажа односкатной кровли делаем своими руками. Необходимо проверить вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимально расчетного, что приведет к непредсказуемым последствиям.

    Готовые балки устанавливают на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные шпильки. Для первых двух вариантов необходимо будет сделать соответствующие надписи мауэрлата и стропил в местах их касания. Для этого маркером отмечается точка касания, а затем пила разливает угол на глубину не более 30% от высоты стропила. Дополнительно необходимо установить специальные стальные скобы для увеличения прочности стропила или анкера.

    Интервал установки стропил определяется массой рубероида. К таким значениям следует:

    • для легких рулонных кровельных материалов оптимальное расстояние между стропилами 1,5-3 м;
    • для листовых материалов и плитки интервал должен составлять 0,7-1 м.

    Полезная информация! Все стропила в обязательном порядке должны быть уложены в одной плоскости без перекосов, чтобы обеспечить надежный контакт с ними обреченности.

    Статья по теме:

    Укладка изоляционных слоев

    Укладка изоляции При установке одинарной кровли своими руками выкатываем своими руками для тех построек, которые планируется эксплуатировать в зимнее время, с целью повышения их энергоэффективности. Чтобы закрепить теплоизоляцию со стороны помещения, необходимо в режиме онлайн провести подъем стропильных плит МДФ или досок толщиной 10 мм. В отдельных случаях допускается укладка листов гипсокартона с настилом шкафа для защиты его от конденсата.

    Пароизоляционный слой укладывается на расстоянии 15-20 см с обязательной утопкой стыковочных швов специальным скотчем. В местах подгонки к крайним стропилам ориентируются на вертикальную поверхность, чтобы обеспечить максимальную защиту от влаги.

    На следующем этапе укладка теплоизоляционного материала. Пошагово посредством монтажа одинарной кровли своими руками рекомендуется использовать утеплитель минераловатными материалами, пенополистиролом или пенопластом.Важный момент при их укладке — обеспечить плотный контакт со стропилами без малейших трещин. Размер размером 1 мм и длиной 10 см способен обеспечить теплопотери в несколько киловатт в зависимости от температуры внешней среды.

    Полезная информация! Одинарную кровлю можно утеплить любым теплоизоляционным материалом. Выбор необходимо осуществлять исходя из его экономичности, стоимости и простоты укладки.

    Поверх утеплителя обязательно требуется укладка гидроизоляционной пленки.Способ его укладки аналогичен установке испарения. Однако есть существенный нюанс — стыковочные швы обязательно должны приходиться на стропила, а фиксация осуществляется на стальных скобах с помощью строительного степлера с шагом 10-15 см.

    1 — стропильный; 2 — ригель; 3 — гидроизоляционная пленка; 4 — вертикальная гибель; 5 — горизонтальная обрестена; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

    Монтаж каркаса и рубероида

    Для пошагового исполнения Монтаж одинарной кровли своими руками под мягкие и рулонные кровельные материалы, макияж следует укладывать сплошным слоем.Во всех остальных случаях маркируются доски под резак с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняется на гвоздях или саморезах к стропильной системе. Затем устанавливаются ветровые доски, которые будут служить ориентиром при укладке рубероида в плане его выравнивания. Однако это не значит, что необязательно контролировать укладку ряда с помощью уровня. Для удобства с двух торцевых частей конька набивают две машины на расстоянии от стены около 0.5 м и натянуть на них нить. Это будет нулевой уровень, для которого нужна строка.

    Укладка рубероида производится по соответствующей технологии. Монтаж начинается с одного из углов конька и связывается всей кровлей. Способ крепления определяется выбранным материалом.

    Полезная информация! Для жестких листовых материалов крепеж рекомендуется на расстоянии 10-15 см от угла, чтобы предотвратить повреждение или деформацию.

    На завершающем этапе выполняется укрытие торцевых частей кровли в скате ската.

    Строительство рафтинговой системы кровли и последующего настила кровли является наиболее важным этапом в любом строительстве. Это очень сложный, сопряженный комплексный тренинг, включающий в себя расчет основных элементов системы и приобретение материалов нужного раздела. Не каждый начинающий строитель сможет спроектировать и отшлифовать сложную конструкцию.

    Однако часто при строительстве продающихся зданий, построек хозяйственного или хозяйственного назначения, гаражей, навесов, беседок и других объектов особой сложности кровли нет вовсе — простота конструкции выявляется, минимальное количество материалов и скорость работы, которые довольно бесшумны. Для самостоятельного исполнения. Именно в таких ситуациях система сплава становится своеобразным париком -beric

    .

    В данной публикации основное внимание уделяется расчетам односкатной конструкции кровли.Кроме того, будут рассмотрены наиболее типичные случаи его строительства.

    Основные преимущества односкатной кровли

    Несмотря на то, что не всем нравится эстетика здания, над которым монтируется одинарная крыша (хотя сам вопрос неоднозначный), многие владельцы дачных участков при строительстве зданий, а иногда и жилых постройки, выбирайте этот вариант, руководствуясь рядом достоинств Подобной конструкции.

    • Материалов для одинарной стропильной системы, особенно если она возводится над небольшой экономичной пристройкой, потребуется совсем немного.
    • Самая «жесткая» плоская фигура — треугольник. Именно он опирается практически на любую стропильную систему. В системе с одним столом этот треугольник прямоугольный, что значительно упрощает вычисления, поскольку все геометрические соотношения известны каждому, кто окончил школу. Но такая простота никак не влияет на прочность и надежность всей конструкции.
    • Даже если ведущий самостоятельное строительство, владелец участка ни разу не сталкивался с возведением кровли, установка одностоловой стропильной системы не должна вызывать у него излишних трудностей — это вполне понятно, не так уж и сложно. Часто при перекрытии небольших хозпостройков или других входящих структур вполне можно что-то сделать не без вызова бригады специалистов, а даже без приглашения помощников.
    • При возведении кровельной конструкции всегда важна скорость работы, естественно, без потери качества — я хочу максимально защитить конструкцию от капризов погоды.По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически отсутствуют сложные соединительные узлы, занимающие массу времени и требующие высокоточной подгонки.

    Насколько существенны недостатки системы с одним отстойником? Увы, они есть, и с ними тоже надо считаться:

    • Чердак с одинарной крышей либо не ожидается вовсе, либо он получается настолько маленьким, что о его широком функционале придется забыть.

    • Исходя из первого пункта — существуют определенные трудности с обеспечением достаточной теплоизоляции, расположенной под крышей однокомнатного помещения.Хотя, конечно, это можно исправить — ничто не мешает утеплить само кровельное укрытие или устроить утепленный мансардный перекрытие под стропильную систему.
    • Одинарные кровли обычно делают с небольшим уклоном, до 25 ÷ 30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подходят для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что необходимо учитывать при расчете системы.Но при таких уклонах значительно снижается влияние ветрового давления на крышу, особенно если уклон расположен правильно — с наветренной стороны, в соответствии с преобладающими ветрами в этом районе местности.

    • Еще один недостаток, пожалуй, можно отнести к весьма условному и субъективному — это внешний вид односкатной крыши. Он может не прийти в голову любителям архитектурных изысков, мол, очень упрощает вид постройки. С этим тоже можно поспорить.Первое — простота системы и экономичность строительства часто все же играют решающую роль при возведении инженерных сооружений. И трижды — если вы видите обзор жилых домов, то можете встретить очень интересные варианты дизайна, в которых остановка сделана на односторонней крыше. Так что, как говорится, о вкусах не спорят.

    Как рассчитывается одинарная система пайки?

    Общие принципы расчета системы

    В любом случае, система одиночной кровли представляет собой конструкцию опор спуска рукавов, установленных параллельно друг другу.Само по себе название — «городские» предполагает, что стропила опираются (забиваются) в две жесткие точки опоры. Для удобства восприятия обратимся к простой схеме. (Кстати, к одной и той же схеме вернутся не один раз — при расчете линейных и угловых параметров системы).

    Итак, две точки опоры рафтинговой ноги. Одна из точек (IN) Расположена над нечетным (НО) на определенное значение, превышающее ( h) .За счет этого наклон конька, который выражается углом α.

    Таким образом, как уже отмечалось, основой построения системы является прямоугольный треугольник ABC , в котором основанием является расстояние по горизонтали между точками опоры ( d. ) — чаще всего это длина или ширина построенного здания. Второй катат — превышение ч. Ну гипотенуза — это длина стропильной ноги между точками опоры — л. Уголок у основания (α)
    определяет поворот конька крыши.

    А теперь несколько подробнее остановимся на основных аспектах выбора конструкции и проведения расчетов.

    Каким образом будет создан необходимый уклон конька?

    Принцип расположения стропил — параллельно друг другу с определенным шагом, с необходимым углом наклона конька — общий, но добиться этого можно разными способами.

    • Во-первых, еще на этапе разработки проекта здания сразу закладывается высота одной стены (выделена розовым цветом) с превышением h. относительно противоположного (желтый цвет). Две оставшиеся стены, идущие параллельно скату кровли, имеют трапециевидную форму. Способ довольно распространенный, и хотя несколько усложняет процесс возведения стен, но чрезвычайно упрощает создание очень быстрой кровельной системы — для этого почти все готово.
    • Второй метод, в принципе, можно считать первым. В данном случае речь идет о каркасном строительстве. Еще на стадии разработки проекта в него закладываются вертикальные стойки каркаса с одной стороны выше такой же величины. ч. по сравнению с противоположным.

    На приведенных выше графиках и на тех, которые будут размещены ниже, схемы сделаны с упрощением — не показаны Маурилалатом, проходящие вдоль верхнего конца стены или планки обвязки на каркасной конструкции.В принципе ничего не меняет, но на практике без этого элемента, являющегося основой для монтажа стропильной системы, не обойтись.

    Что такое мауэрлат и как его крепят на стены?

    Основная задача этого элемента — равномерное распределение нагрузки от стропильных ног на стены стены. Правила подбора материала и на стены дома — читайте в специальной публикации нашего портала.

    • Следующий подход практикуется в случае, когда стены имеют одинаковую высоту.Превышение одной стороны стропильных ног над другой может быть обеспечено установкой вертикальных стоек высотой ч. .

    Решение простое, но конструкция получается, на первый взгляд, несколько нестабильной — каждый из «треугольников сплава» имеет определенную степень свободы влево — вправо. Это просто устраняется креплением поперечных брусьев (досок) обрешетки и прошивкой прямоугольной лобовой части кровли со стороны фасада.Оставшиеся по бокам треугольники фронтона также сшиты деревом или другим удобным для владельца материалом.

    крепление для ГРМ

    • Еще одно решение проблемы — установка кровли при помощи одностоловых ферм. Этот способ хорош тем, что можно после расчетов идеально собрать и уместить одну ферму, а затем, взяв ее за шаблон, сделать необходимое количество точно таких же построек на Земле.

    Такую технологию удобно применять в том случае, когда в силу ее большой длины требуется определенное усиление (об этом чуть ниже).

    Жесткость всей стропильной системы уже заложена в проекте фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, заходом на него, а затем совместить фермы с обвязкой или поперечными брусьями обрешетки .

    Еще одним преимуществом такого подхода является уступка и роли стропильной стопы, и балок перекрытия. Таким образом, существенно упрощается задача теплоизоляции перекрытия и подъема потока — к этому сразу все будет готово.

    • Наконец, еще один случай — он подходит для ситуации, когда над домом пристройки планируется сплошная крыша.

    С одной стороны, стропильные ноги опираются на стойки каркаса или стену возводимой пристройки. С противоположной стороны находится капитальная стена основного корпуса, и стропила могут опираться на закрепленный на ней горизонтальный прогон или на отдельные приставки (кронштейны, закладные стержни и т. Д.), Но также выровнены по горизонтали. Линия крепления этой стороны стропильных ног также выполняется с превышением h.

    Обращаем ваше внимание, что несмотря на различия подходов к монтажу одностоловой системы, во всех вариантах присутствует один и тот же «сплавный треугольник» — он будет важен для расчетов параметров будущей кровли.

    Каким образом подвести кровельный настил?

    Казалось бы — вопрос праздничный, однако с ним нужно решать заранее.

    В некоторых случаях, например, если есть особые опции и нет, конек следует располагать только по направлению к зданию, чтобы был обеспечен свободный запас ливневой воды и сказочного снега.

    Уже есть определенные возможности для желаемой конструкции. Конечно, этого недостаточно, когда рассматривается вариант, при котором стропильная система размещается таким образом, чтобы направление уклона приходилось на фасадную часть (хотя такое решение не исключено). Чаще всего организовываются уклоны спины или одной из сторон.

    Здесь уже можно взять на себя критерии выбора внешнего дизайнерского оформления построенного здания, особенности площади участка, удобство прокладки коммуникационной системы отвода ливневых вод и т. Д.Но все же необходимо иметь в виду определенные нюансы.

    • Оптимальное расположение односкатной крыши с наветренной стороны. Это позволяет минимизировать ветровое воздействие, которое может работать при подъеме приложения вектора силы, когда уклон превращается в своеобразное крыло — ветер пытается сорвать крышу. Именно для односторонних крыш имеет существенное значение. Во время ветра, то же самое в кровле, особенно при малых углах наклона катанки, величина ветрового воздействия будет минимальной.
    • Второй аспект выбора — длина конька: его можно разместить вдоль него с прямоугольной постройкой вдоль или поперек. Здесь важно учесть тот факт, что длина сплава без усиления не может быть бесконечной. Кроме того, чем длиннее пролет стропил по межточечным точкам опоры, тем толще должно быть в сечении пиломатериалы, которые идут на изготовление этих деталей. Эта зависимость будет объяснена несколько позже, уже при расчетах системы.

    Тем не менее, существует правило, что свободная длина стропильных ног обычно не должна превышать 4,5 метра. При увеличении этого параметра предусмотрены дополнительные элементы улучшения конструкции. Примеры показаны на иллюстрации ниже:

    Таким образом, при расстоянии между противоположными стенами от 4,5 до 6 метров уже необходимо установить энтропилдж (поддон), расположенный под углом 45 ° и опирающийся на жестко закрепленную опорную планку (литен).При расстояниях до 12 метров придется по центру установить вертикальную стойку, которая должна опираться либо на надежное перекрытие, либо даже на капитальную перегородку внутри здания. Стенд также отдыхает в подстилке, а кроме того, с каждой из сторон установлен кабанчик. Это тем более актуально в связи с тем, что стандартная длина пиломатериалов обычно не превышает 6 метров, а стропильную ногу придется делать композитной. Так что без дополнительной поддержки все равно не получится.

    Дальнейшее увеличение длины конька приводит к еще большему усложнению системы — возникает необходимость в установке нескольких вертикальных стоек, с шагом не более 6 метров, с опорой для стенок спермы, и с обвязка этих стоек боями с установкой одинаковых подпочвенных покрытий и на каждой стойке, и на обеих внешних стенах.

    Таким образом, необходимо хорошо подумать, где выгоднее сориентировать направление кровельного стержня, в том числе из соображений упрощения конструкции чартерной системы.

    винт саморез

    Какой угол конька конька будет оптимальным?

    В подавляющем большинстве, если речь идет о кровле с одним столом, выбирается угол до 30 градусов. Это связано с рядом причин, о самой важной из которых уже говорилось — сильной уязвимости одностоловой конструкции к ветровой нагрузке со стороны фасада. Понятно, что, следуя рекомендациям, направление конька ориентируется в закрытую сторону, но это не значит, что ветер с другой стороны полностью исключен.Чем круче угол ската — тем значительнее становится подъемная сила, и тем большую нагрузку на пробой будет иметь конструкция кровли.

    К тому же, односторонние крыши с большим углом наклона смотрятся несколько непонятно. Конечно, иногда его используют в смелых архитектурных и дизайнерских проектах, но речь идет о более «приземленных» случаях …

    Слишком пологий, с углом наклона до 10 градусов тоже не слишком желателен по той причине, что резко возрастает нагрузка на стропильную систему от снеговиков.Кроме того, с началом таяния снега на нижнем крае конька появляются неровности, затрудняющие свободное приближение талой воды.

    Важный критерий выбора угла крутизны конька есть и задуман. Не секрет, что для разных кровельных материалов существуют определенные «рамки», то есть минимально допустимый угол ската кровли.

    Угол наклона самого конька может выражаться не только в градусах.Многим мастерам удобнее оперировать другими параметрами — пропорциями или процентами (даже в некоторых технических источниках можно найти подобную систему измерения).

    Пропорциональное исчисление — это отношение длины пролета ( д. ) к высоте подъема конька ( ч. ). Это может быть выражено, например, соотношением 1: 3, 1: 6 и так далее.

    То же отношение, но уже по абсолютной величине и процентному соотношению, приведенному к процентному соотношению, дает несколько иное выражение.Например, 1: 5 — крутизна конька 20%, 1: 3 — 33,3% и т. Д.

    Для упрощения восприятия этих нюансов ниже размещена таблица с диаграммой-графиком, показывающей соотношение градусов и процентов. Схема полностью масштабируется, то есть легко переводит одни значения в другие.

    Красные линии показывают условное разделение кровли: до 3 ° — плоская, от 3 до 30 ° — крыша с небольшим уклоном, от 30 до 45 ° — средняя крутизна, а выше 45 — крутые уклоны.

    Синие стрелки и соответствующие числовые обозначения (в кружках) показывают установленные нижние границы использования того или иного рубероида.


    Величина уклона Тип допустимой кровли (минимальный уровень уклона) Иллюстрация
    1
    от 0 до 2 ° Верхняя плоская крыша Или с углом наклона до 2 °.
    Не менее 4 слоев рулонного битумного покрытия, нанесенного по «горячей» технологии, с обязательным верхним напылением мелкозернистого гравия, погружаемого в расплавленную мастику.
    2
    ≈ 2 °
    1:40 или 2,5%
    Так же, как и в пункте 1, достаточно 3-х слоев битумного материала, с обязательной шпаклевкой
    3
    ≈ 3 °
    1:20 или 5%
    Не менее трех слоев битумного рулонного материала, но без засыпки гравием
    4
    ≈ 9 °
    1: 6,6 или 15%
    При использовании рулонных битумных материалов — не менее двух слоев, наклеиваемых на мастику горячим способом.
    Допускается использование некоторых видов профнастила и металлочерепицы
    (согласно рекомендациям производителя).
    5
    ≈ 10 °
    1: 6 или 17%
    Асбестоцементные шиферные волнистые листы армированного профиля.
    EuroShorter (однолинейный).
    6
    ≈ 11 ÷ 12 °
    1: 5 или 20%
    Мягкая битумная черепица
    7
    ≈ 14 °
    1: 4 или 25%
    Плоский профиль, армированный асбестоцементным шифером.
    Профнастил и металлочерепица — практически без ограничений.
    8
    ≈ 16 °
    1: 3,5 или 29%
    Кровля из листовой стали с фальцованным соединением соседних листов
    9
    ≈ 18 ÷ 19 °
    1: 3 или 33%
    Сланец асбестоцементный волнистый условный профиль
    10
    ≈ 26 ÷ 27 °
    1: 2 или 50%
    Натуральная керамическая или цементная плитка, сланец или композитная полимерная плитка
    11
    ≈ 39 °
    1: 1.25 или 80%
    Кровельное покрытие из стружки, галечника, натуральной гальки.
    Для любителей особой экзотики — создание крыши

    Имея такую ​​информацию и имея подсказки для будущей кровли, будет легче определиться с углом крутизны конька.

    Металлочерепица

    .

    Как установить желаемый угол наклона конька?

    Вернемся снова к нашей базовой схеме «стропильного треугольника», размещенной выше.

    Так установить желаемый угол наклона конька α
    , необходимо обеспечить подъем одной стороны стропильной стопы на h. . Соотношение параметров прямоугольного треугольника известно, то есть определить эту высоту — сложности не представишь:

    ч. =
    г. ×
    тГ. α

    Значение Tangent — это табличное значение, которое легко найти в справочной системе или в таблицах, опубликованных в Интернете.Но чтобы максимально упростить нашему читателю, внизу расположен специальный калькулятор, который позволит производить расчеты буквально за несколько секунд.

    Кроме того, калькулятор поможет решить при необходимости и обратную задачу — изменение угла наклона в определенном диапазоне для выбора оптимального значения превышения, когда этот критерий становится определяющим.

    Калькулятор для расчета верхней точки установки стропила

    Укажите требуемые значения и нажмите кнопку «Рассчитать превышение H»

    Базовое расстояние между точками Опоры D (метры)

    Планируемый угол кромки крыши α (градусы)

    Как определить длину стропильной стопы?

    В этом вопросе тоже сложно быть затруднительным — по двум всем известным сторонам прямоугольного треугольника не составит труда вычислить третью, пользуясь известной теоремой Пифагора.В нашем случае в приложении к базовой схеме это соотношение будет таким:

    L² = d² +. г².

    L = √ ( d² +. h²)

    При расчете длины стропильных ног следует учитывать один нюанс.

    При небольшой длине коньков стропило часто увеличивают до ширины выступа роговицы — впоследствии будет легче смонтировать весь этот узел.Однако при больших толщинах стропильных ног или в том случае, когда в силу обстоятельств необходимо использовать материал очень большого сечения, такой подход не всегда выглядит разумным. В такой ситуации используется удлинение стропила с помощью специальных элементов системы — убивает.

    Понятно, что в случае одностороннего кровельного покрытия корковых подошв их может быть два, то есть по обе стороны конструкции, или один — при креплении кровли к стене здания.

    Ниже представлен калькулятор, который позволит быстро и точно рассчитать необходимую длину стропильных ног для односкатной кровли. Опционально возможен расчет с учетом вздутия роговицы или без него.

    Калькулятор расчета длины боковой линии крыши

    Введите требуемые значения и нажмите кнопку «Рассчитать длину стопы L»

    Высота превышения H (метры)

    Базовая длина D (метры)

    Условия расчета:

    Требуемая ширина карниза Δl (метры)

    Номеров:

    Понятно, что если длина стропильной стопы превышает стандартные размеры имеющегося бруса (обычно 6 метров), необходимо либо отказаться от формирования с помощью стропил в пользу коблока, либо прибегнуть к сращиванию бара.Вы сразу поймете, какие последствия это «нальет», чтобы принять оптимальное решение.

    Как определить необходимое сечение стропила?

    Теперь известна дина стропильных ног (или расстояние между точками их крепления к мауэрлату). Был найден параметр возвышения одного края стропила, то есть есть еще значение угла ската будущей кровли. Теперь необходимо определиться с сечением доски или бруса, на которое будет производиться изготовление ног для сплава и в связке с ним — этапы их монтажа.

    Все перечисленные параметры тесно взаимосвязаны между собой и в конечном итоге должны соответствовать возможной нагрузке на солерную систему, чтобы была обеспечена прочность и устойчивость всей конструкции крыши без ее перекоса, деформации или даже обрушения.

    Принципы расчета распределенной нагрузки на рафил

    Все нагрузки, падающие на крышу, можно разделить на несколько категорий:

    • Постоянная статическая нагрузка, которая определяется массой стропильной системы, кровельного материала, обрешетки к нему, а с утепленными стержнями — утяжеляющей теплоизоляцией, перекрытием внутреннего потолка чердачного помещения и т. Д.Этот итоговый показатель во многом зависит от типа используемого рубероида — подразумевается, что массивность профнастила, например, не идет ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проектировании кровельной системы всегда стремятся удержать этот показатель в пределах 50 ÷ 60 кг / м².
    • Временные нагрузки на крышу от воздействия внешних причин. Это определенно снеговая нагрузка на крышу, особенно характерная для крыш с небольшим крутым стержнем.Свою роль играет ветровая нагрузка, и хоть на маленьких углах она не так велика, полностью сбрасывать ее со счетов не стоит. Наконец, крыша должна выдерживать человеческий вес, например, при проведении любых ремонтных работ или при очистке кровли от заснеженных сугробов.
    • Отдельную группу составляют экстремальные нагрузки естественного характера, вызванные, например, аномальными для данной местности ураганными ветрами со снегопадами или дождями, тектоническими шутами и т. Д. Предвидеть их практически невозможно, но при расчете этого случая, закладывается определенный запас прочности элементов конструкции.

    Общие нагрузки выражены в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими значениями — килопаскалями. Перевести легко — 1 килопаскаль это примерно 100 кг / м²).

    Нагрузка, падающая на крышу, распределяется по быстрым опорам. Очевидно, что чем чаще их устанавливают, тем меньшее давление придется иметь на каждый погонный метр рафтинговой ноги. Это можно выразить следующим соотношением:

    QS = QC × s

    QR — распределенная нагрузка на метр стропил, кг / м;

    КК. — Суммарная нагрузка на единицу площади крыши, кг / м²;

    с. — Шаг установки стропильных ног, м.

    Например, расчеты показывают, что крыша, вероятно, подвергается воздействию 140 кг. При шаге установки в 1,2 м на каждую точку движения метр стропильных ног должен будет составлять 196 кг. Но если ставить стропила чаще, с шагом, скажем, 600 мм, то степень воздействия на эти детали конструкции резко снижается — всего 84 кг / м.

    Но по полученному значению распределенной нагрузки уже легко определить желаемое сечение пиломатериала, способное выдержать такое воздействие без прогиба, скручивания, трещин и т. Д.Существуют специальные таблицы, одна из которых приведена ниже:

    Расчетное значение удельной нагрузки на 1 метр стропильной ноги, кг / м Доска обрезная для изготовления бугристых ног
    75 100 125 150 175 из Круглюка
    из доски (брус)
    диаметр, мм. толщина доски (брус), мм
    40 50 60 70 80 90 100
    Планируемая длина сплава между точками опоры, м
    высота доски (брус), мм
    4,5 4 3,5 3 2,5 120 180 170 160 150 140 130 120
    5 4.5 4 3,5 3 140 200 190 180 170 160 150 140
    5,5 5 4,5 4 3,5 160 210 200 190 180 170 160
    6 5,5 5 4.5 4 180 220 210 200 190 180
    6,5 6 5,5 5 4,5 200 230 220 210 200
    6,5 6 5,5 5 220 240 230 220

    Использовать эту таблицу совершенно несложно.

    • В его левой части находится расчетная удельная нагрузка на быстрый этап (по промежуточному значению, ближайшему к ближайшему).

    По найденному столбцу, до значения желаемой длины стропильных ног.

    В этой строке с правой стороны таблицы требуемые параметры пиломатериалов — это диаметр карусели или ширина и высота бруса (досок). Здесь вы можете выбрать для себя наиболее удобный вариант.

    Например, расчеты дали значение нагрузки — 90 кг / м. Длина стропильной ноги между точками опоры — 5 метров. Из таблицы видно, что можно применить диаметр диаметром 160 мм или доску (ГРМ) следующих сечений: 50 × 210; 60 × 200; 70 × 190; 80 × 180; 80 × 180; 90 × 170; 100 × 160.

    Случай «Для малых» предназначен для определения общей и распределенной нагрузки.

    Имеется разработанный, достаточно сложный и громоздкий алгоритм расчета.Однако мы не будем перегружать читателя в данной публикации массивом формул и коэффициентов, а предложим воспользоваться калькулятором, специально разработанным для этих целей. Правда, для работы с ним необходимо дать несколько пояснений.

    Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. На калькуляторе нужно будет сделать номер зоны для того региона, в котором ведется строительство. Вы можете найти свою зону на схеме ниже:

    На уровень снеговой нагрузки влияет угол кровли кровли — эта величина нам уже известна.

    Изначально подход аналогичен тому, что в предыдущем случае — требуется определить его зону, но только по степени напора ветра. Схема карты находится ниже:

    Для ветровой нагрузки высота крыши увеличена. Не путать с рассмотренным ранее превышающим параметром! В данном случае это высота земли до самой высокой точки крыши.

    Калькулятор предложит определить зону строительства и степень открытости строительной площадки.Приведены критерии оценки степени открытости калькулятора. Однако есть нюанс.

    Говорить о наличии этих естественных или искусственных препятствий для ветров можно только в том случае, если они расположены не дальше, чем на расстоянии не более 30 × N. где N. — Это высота ушастого жилой дом. Это означает, что для оценки степени открытости многоэтажного дома, например, 6 метров, можно рассматривать только те знаки, которые расположены не дальше, чем в радиусе 180 метров.

    В этом калькуляторе шаг стропа является переменной величиной. Такой подход удобен с тех позиций, что варьируя величину шага, можно проследить, как изменяется распределенная нагрузка на стропило, а значит, выбрать наиболее приемлемый вариант с точки зрения подбора необходимого пиломатериала.

    Кстати, если планируется одинарная утепленная крыша, имеет смысл довести ступеньку стропил до размеров стандартных плит утеплителя. Например, если пот базальтовой ваты имеет размер 600 × 1000 мм, то шаг стропила лучше устанавливать либо 600, либо 1000 мм.За счет толщины стропильных ног расстояние «в свету» между ними будет на 50 ÷ 70 мм меньше — и это практически идеальные условия для максимально плотного примыкания блоков утеплителя, без зачистки.

    Однако вернемся к расчетам. Все остальные данные для калькулятора известны и могут быть рассчитаны.

    Стропа. Основные недостатки при установке сборки стропильной системы

    В любом здании основными элементами, на которые выпадает максимальная нагрузка, является фундамент, стены и крыша.Качество монтажа кровли во многом зависит от того, выполнено устройство или нет. стропильная система. Если узлы крепления стропильной системы не соответствуют определенным требованиям, то без ремонтных работ такая кровля не прослужит минимальный срок эксплуатации.

    Требования к стропильной системе

    Стропильная система любой кровли должна соответствовать таким важным требованиям как:

    • Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузку, не подвергаясь деформации или смещению.Полученный при устройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, а также ее максимальную устойчивость;
    • Оптимальный вес. В зависимости от кровельного материала Выберите материал, из которого изготовлены стропила. Обычно выбирают деревянный брус, но для тяжелых кровель можно использовать и металлический.

      Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции — антикоррозийными составами.

    • Использованы высококачественные материалы.Древесина, используемая в качестве опор для сплава, не должна иметь трещин и сколов.

    Разновидности стропильных систем

    Крыша может быть оборудована одним из видов стропильной системы, которых всего два:

    • Стропила подвесные;
    • Стропилы шлицевые.

    Стропильная система подвесная

    Такая система оптимальна в случае откидной крыши, когда расстояние пролета между стенами не более 6 метров, но при установке дополнительных элементов Применяется для более широких вариантов открывания.Нижним основанием для опоры служит мауэрлат, верхние части конструкции опираются друг на друга. Такая конструкция также содержит затяжку — необходимую для снятия нагрузки со стен из-за обжатия струны. Балки натяжные устанавливаются снизу стропильной балки и могут выполнять функции балок перекрытия.

    Внимание! Роль затяжки не обязательно может выполнять деревянный брус, это может быть перекрытие железобетонных конструкций, которым в некоторых домах оборудуется верхний этаж.

    Если затяжка расположена выше нижней части стропильной системы, то она называется ригель. К важным моментам устройство стропильной системы данного типа можно отнести:

    • Нельзя допускать, чтобы вздутие кровли приходилось на нижнюю часть стропильных ног, очерченную за пределами стен. В такой ситуации лучше всего использовать Пленку (ширина раковины устанавливается в пределах одного метра). При таком расположении стропило будет опираться на мауэрлат.Сечение груди для фикера выбирается меньше, чем для стропил;
    • Для придания кровле дополнительной жесткости, предотвращения ее тентования и разрушения сильными порывами ветра к мауэрлату от конька прибивается ветровая доска;
    • При влажности материала, используемого для устройства стропильной системы, более 18% следует обеспечивать непроницаемость, которая будет вызывать постепенное высыхание древесины. Именно поэтому крепление следует осуществлять болтами или шурупами, а не гвоздями.

    Наклонная система

    Такое расположение применимо к крышам с расстоянием между стенами от 10 метров (максимум 16 метров). Уклон можно выполнять под любым углом, а внутри здания есть несущие стены или опорные колонны. Сверху для рафтинга основная опора — бег скунса, а внизу выполняется маурилалат. Опора для внутреннего прогона осуществляется либо внутренней стенкой, либо стойкой. Благодаря наличию только вертикального типа нагрузки отпадает необходимость в монтаже затяжки.

    При размахе 16 метров замену стержня конька производят на две боковые конструкции, опора для которых будет служить стойкой.

    Важно! Отсутствие изгибов стропильных ног обеспечивают такие узлы, как копоть и ригель.

    Особое внимание при устройстве кровли стропильной системой хозяйственного типа стоит обратить на такие нюансы:

    Особенности расчета стропильной системы дюскальной кровли Просмотр на видео:

    Основные узлы стропильных систем

    К основным узлам стропильной системы кровли можно отнести:

    • Стропила.Они выполняют функцию каркаса, обеспечивая опору для внутренних и внешних элементов кровли, а также служат основанием для прокладки коммуникаций;
    • Maurylalat. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Выполняет важную функцию — равномерное распределение нагрузки на всю конструкцию;
    • Run. Он предназначен для крепления рафтинговых ног и может располагаться как сверху, так и сбоку;
    • Затяжка.Служит для крепления стропил внизу конструкции;
    • Откосы и стойки. Обеспечить максимально устойчивое расположение рафтинговых балок;
    • Konk. Место соединения кровельных стержней;
    • Подделки. Это продолжение стропильных ног, которыми иногда оснащают;
    • Ригель. Необходимы для качественной и надежной поддержки несущих элементов;
    • Подоконник. Поперечный брус, необходимый для распределения нагрузки.

    Кроме перечисленных элементов, в проект включены узлы оконечной кровельной системы.Когда они выполняются, необходимо соблюдать определенные правила.

    Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

    Следует использовать следующие типы приспособлений:

    • Упор на конец перекладины;
    • Зубья в упоре;
    • Зубья в шипе.

    Выбор количества зубьев следует подбирать в зависимости от наклона конька, а дополнительную надежность конструкции можно создать с помощью металлических уголков.

    К основным узлам крепления стропила относятся:

    • Балочный узел;
    • Узел мауэрлат;
    • Узел скаунский.

    Узел баллонный

    При таком узле соединения элементов в стропила выполняется вставка от зубцов в шип, а в поперечном сечении ригеля выполняется выемка, соответствующая зубцам. Такое углубление или гнездо должно составлять не более 30% сроков бруса.

    Крепление выполняется из специальных металлов с металлическими уголками или деревянными брусками, шипами и накладками.

    Внимание! Если крыша сделана из материалов с незначительным весом, а уклон ее конька не превышает значения 35º, то основания опоры следует размещать таким образом, чтобы они опирались на площадь больше, чем сама балка. .

    Узел мауэрлат

    Такое крепление может выполняться как в герметичной технике, так и в скользящей. Жесткая технология предполагает установку между мауэрлатом и прочным соединением стропил, предотвращая возможность образования накипи, прогиба или лопания.Для этого используются специальные опорные уголки с брусками. Полученный узел скрепляется проволокой с помощью фурнитуры. При этом гвозди следует забивать так, чтобы они вошли в древесину в искусстве. Последний гвоздь нужно впивать вертикально.

    В случае раздвижного крепления совмещение выполняется с помощью специального механизма, позволяющего перемещать стропильную ногу в необходимом направлении. Для этого выполняется прошивка на опорах, на которые затем укладывается мауэрлат. Конструкция фиксируется, как и в предыдущем случае, перекрещенными гвоздями.Такой способ расположения узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

    Внимание! Жесткое крепление по неопытности строителей может привести к повреждению стен конструкции.

    Узел Skown

    В этом случае крепление также может быть выполнено двумя видами — домкратом и флешом. При подключении соединения опора опоры срезается скосом, как угол наклона крыши.В их основе лежат одинаковые обрезанные противоположные опоры. Крепление осуществляется гвоздями в количестве двух штук. Они забиваются сверху под определенным углом. Швы, которые образуются между опорами, соединяются металлической накладкой или пластинами. Во втором случае склейка производится стыковкой латуни не торцевыми частями, а по боковым участкам и фиксируется болтами.

    Заключение

    При выполнении работ по устройству кровли устройство стропильной системы следует уделять тщательному вниманию, не допуская нарушения технологических процессов.Это обеспечит конструкции прочность, долговечность и надежность.

    Кровельная система является частью кровельного устройства снаружи, которое поддерживается несущей конструкцией. Он включает в себя каркас и стропильную систему. Треугольник, лежащий в основе этой системы, должен быть жестким и наиболее экономичным конструктивным элементом, содержащим узлы крепления стропил крыши.

    Основные характеристики узлов стропной системы

    Основные узлы крепления стропильной системы кровли показаны на рис.1. Подразумевают наличие стропильной стопы (мауэрлат — 1), стропильной стопы (коньковый бег — 2), стоек (стяжка — 3). Конструкция стропильной системы является основным несущим элементом кровли.

    Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут быть самыми непредсказуемыми.

    Рисунок 1. Основные монтажные узлы стропильной системы кровли: 1 — мауэрлат, 2 — коньковый ход, 3 — стяжной.

    Изначально установка стропил по мауэрлату при наличии кирпичных стен не имела. Подобные узлы предусмотрены и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, и в его конструкцию необходимо вставить шпильки. Их расположение должно быть от 1 до 1,5 м друг от друга, а диаметр — более 14 мм. Сверху шпильки должны быть украшены специальной резьбой.

    В мауэрлате просверливают отверстия, необходимые для крепления на нем элементов.Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец пятки наденьте гайку и затяните ее, за счет чего обеспечивается прочность соединения мауролата и стены. Соединять стропила мауэрлатом следует так, чтобы не было ослабления их несущей способности.

    Описание основных креплений для монтажа стропильной системы

    Если при строительстве дома использовалось оцилиндрованное бревно или брус, то создавать ароматы не нужно.Их производят либо на верхней планке, либо на стенке бревна. С этой целью на мауэрлате со стропилами применяют разные методы морщин (ов).

    Какие крепежи фиксируются стропилами по металлу:

    1. Тарелки.
    2. Крепеж LK.
    3. Уголки.
    4. Кронштейны WW.
    5. Саморес.
    6. Разновидности уголка кр.
    7. Проволочная стяжка.
    8. Лента монтажная перфорированная TM.
    9. Болты с гайками.
    10. Кронштейны WW.

    Если при соединении стропил мауэрлатом используются кронштейны, то их вставки на стропила не производятся, что способствует усилению несущей способности.Обычно кронштейны изготавливают из металла, причем металл оцинкован и имеет толщину 0,2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

    С помощью монтажного элемента ЛК можно создавать узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструктивную конструкцию. Крепеж LK крепится к дереву, как и кронштейны, и исключением будет использование анкерных типов болтов.

    Монтажная перфорированная лента позволяет усилить узлы соединения при возведении кровельных систем.Его используют не только для создания более прочных узлов, но и для усиления элементов для дополнительного использования с целью придания жесткости или прочности системе в целом. Перфорированную монтажную ленту крепят шурупами или гвоздями, поэтому ее используют для усиления конструкции стропильной системы любой кровли, целостность которой не будет нарушена.

    Используя уголки КР и их различные модификации, узлы крепления усилены так, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил.Обеспечение соответствующей прочности узлов кровли допустимо при использовании уголков, что дает возможность повысить несущие характеристики конструкции кровли.

    Применение соединительных элементов из металла не связано с врезкой уголков в кровельную систему. Это не будет поводом для понижения несущей способности кровельной системы. Накладывать уголки для соединения можно с помощью шурупов или гвоздей, выступы которых напоминают ушки.

    Как узлы соединяются в скунсовой части?

    Существует три основных типа крепления коньковых частей кровельной системы:

    1. Работа подключения.
    2. Крепление на основе конькового хода.
    3. Скалинг Джек Вангест.

    Для крепления первым способом закрепите коньковую часть за верхний край под углом, который совпадает с углом крыши крыши. Затем он упирается в необходимое стропило, которое также следует обрезать под углом, но с противоположной стороны крыши. Для обрезки углов иногда используют специальный шаблон.

    Гвозди для соединения рамы под конек должны быть 150 мм и более, их нужно две штуки.Каждый гвоздь забивается в стропила в их верхней части под соответствующим углом. Острый конец гвоздя обычно входит в стропу с противоположной стороны. Усиления стыка конька можно добиться, применив сбоку пластины из металла или деревянную накладку так, чтобы ее было достаточно натянуть болтами или гвоздями.

    Подключение по второму способу, то есть через лыжную трассу, связано с усилением сплава на коньках. Прогон является одной из дополнительных опорных балок Ор Брюсова, являющейся опорой стропил.Он располагается параллельно коньку или мауэрлату. Метод отличается от предыдущего тем, что между стропилами проложена лыжная балка, которая срезается под углом, что является трудоемким процессом, поэтому этот метод применяется реже.

    Более распространен способ, который аналогичен первому, но отличается тем, что крепление осуществляется с помощью кронштейна, а метод соединения не применяется. Стропила должны соприкасаться с торцами, а не с боковыми поверхностями. Ступеньки стропил должны быть на болтах или шпильках, гвоздях.Это соединение применяется на практике многими мастерами.

    В целом, на мауэрлат можно установить стропила, создав конструкции стропильных систем кровли, являющиеся распорными или проваливающимися. Это определяет выбор соответствующего способа соединения мауэрлата и стропил, которые могут быть похожи на конек.

    Основные недостатки при установке сборки стропильной системы

    Проблема выбора способа крепления рафтинговой системы к конструкции сооружения очень актуальна при создании узлов крепления.Часто при создании узлов мауэрлат служит опорой для стропила. Монтаж мауэрлата Brous осуществляется «натянутым» с помощью анкерных болтов с усиленным убеждением жесткости.

    Возможный недостаток — независимая поясная лента, которая может привести к опрокидыванию мауэрлата и нарушению устойчивости системы кровельных линий. Крыша расшатывается, и она сползает. Из-за ошибочного размещения анкерных болтов или неправильно выполненных отверстий крепление уже малоэффективно.

    Если гайки закручивать болтами, узел крепления становится хрупким и подвергается сильному разрушению. Для создания узла крепления иногда используется скрутка проволоки.

    При возведении стропильной системы следует соблюдать безопасность составов.

    Например, если стропильная конструкция совмещена с перекрытием без учета несущей способности мансарды мансарды, то это наиболее опасный момент, который может привести к разрушению конструкции.

    Если затяжку изменить на сборную железобетонную балку, предназначенную для гибки, то применение сборных железобетонных балок должно быть эффективным из-за их жесткого закрепления в армированном поясе жесткости перекрытия, который устраивается с помощью арматуры Рамка. Его ось должна идти в одном направлении с действующими силами.

    Однако наличие недостатков в процессе создания стропильной системы, представляющей собой несущую деревянную конструкцию перекрытия, часто возникает из-за непонимания функций, выполняемых стяжкой и ригелем во всей кровельной системе.Затяжка отличается от reiguel тем, что она продольная, а балка — поперечная.

    Возведение стропильной системы связано с созданием дистанционной системы, работающей по принципу несоответствия по низу плоскостей, что происходит под воздействием не только собственного веса, но и нагрузки, приходящейся на линию. пересечение плоскостей, которые должны мешать поперечной балке, то есть затяжка.

    Приступая к работе с устройством кровли, следует выяснить все моменты, связанные с назначением тех или иных ошибок, возникающих при выполнении работ по устройству соло-системы. Устройство кровли связано с возможными трудностями и недостатками, не позволяющими достичь цели.

    Мауэрлат — один из основных элементов кровельной конструкции. Крепится к стропилам. От качественного создания стропильной конструкции зависит срок эксплуатации всей кровли.

    Основные способы опоры стропил

    На мауэрлате построено несколько опорных технологий. Можно произвести жесткую фиксацию конструкции. Не допускает смещения стропильной стопы. Для этого воспользуйтесь вкладышем, благодаря которому предотвращается проскальзывание стропила в опорном месте, и металлическими уголками, исключающими возможность бокового смещения конструкции.

    Стропа стропильной ноги применяется в деревянных домах. Причем основным элементом его упора является верхний венец, а не мауэрлат.Чтобы не повредить кровлю, опорный узел делают максимально свободным. Для этого используют скользящую опору, которая при усадке бревно подвергается смещению направляющей на стопе.

    Узел раздвижной опоры может быть выполнен по другой технологии. В стропилах сделали, что надо подвести к верхней стойке. Для крепления балок допустимо использовать любой крепеж: кронштейны, гвозди или стальные пластины.

    Крепеж для монтажных работ

    Для качественного соединения узлов стропил с мауэрлатом потребуются такие материалы и инструменты, как:

    • сухой пруток;
    • досок;
    • топор;
    • ножовка;
    • молоток;
    • Рулетка

    • ;
    • отвес;
    • уровень;
    • Отвертка

    • ;
    • дрель;
    • болгарский.

    Особое внимание следует обратить на наличие всех креплений. Крепление консолей балки происходит с помощью кронштейнов балки из оцинкованной стали, которые не снижают несущую способность конструкции. Кронштейны в балки врезать не нужно.

    Необходимо купить перфорированную и монтажную ленту, которая укрепит узлы Мауролалат. С его помощью выполняется прочное соединение всех элементов конструкции. Лента тоже не врезается в балки.Для его надежной фиксации применяются гвозди и саморезы.

    Кроме скоб и перфорированной ленты, для выполнения надежной опоры необходимо приобрести стропила к мауэрлату:

    • соединители стержневые универсальные;
    • крепеж для стропил;
    • ипотечных опор;
    • Катанка

    • ;
    • Уголки стальные

    • ;
    • крепежные стеллажи;
    • Саморез

    • ;
    • гвоздей;
    • скобок;
    • тарелок;
    • гвоздей оцинкованные;
    • шпильки с шайбами ​​и гайками;
    • Анкерные болты

    • .

    Изготовление конька и установка низа рафтинга

    Монтажные работы начинаются со скунсовой части кровельной конструкции. Монтаж стропил может осуществляться одним из трех способов:

    Конструкция домкрата предполагает распил верхней части стропила. Делается это под углом, равным уклону кровельного ската. На коньке стоит пара ступней. Чтобы получить такой же опорный узел, следует использовать элементы Мауролалат по готовому шаблону.

    Особенностью крепления стропил на прогоне является наличие скунсовой балки.Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но часто такая система опорных стропил предполагает установку дополнительных опорных конструкций, что снизит функциональность мансарды. Естественно, для небольших крыш такой способ не подходит.

    Технология крепления рафтов Ванцлеста во многом схожа с их установкой на коньках бега. Основное отличие состоит в том, что верхние части ножек имеют место. Это приводит к сильной конструкции конструкции, так как стойки удерживают сразу два элемента.

    Соединение нижних концов стропил выполняется в зависимости от материала конструкции стен. При наличии деревянного домостроения верхушка стены может выступать опорным элементом. Если при строительстве дома использовались пеноблоки (или газобетон), то опора стропила производилась на мауэрлате.

    Устройство железобетонного пояса — оптимальное решение при кладке строительных материалов. Такая технология не предусматривает создания каких-либо способов крепления стропильной системы.Вертикально расположенные анкерные болты выступают как элементы крепления. Главное, чтобы при заливке бетонного раствора стойки располагались строго вертикально.

    Стыковка стропила по балкам и мауэрлат

    После крепления верхней и нижней части стропила их следует закрепить на балках. Понятно, что соединить стропила балкой можно просто гвоздями. Но это не лучшее решение. Такое крепление будет не максимально надежным. Для предотвращения проскальзывания всех элементов фиксация стропильной конструкции к балкам происходит с помощью соединений «шип» и «зуб».

    При наличии крутого ската крыши (более 35º) технологии с одиночным зубом не существует. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% толщины балки. Устройство рафальных составов осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок в результате большой нагрузки от давления ног.

    При регулировке кровли с наклоном до 35º комплект стропил производится путем расширения площади сопряжения основных элементов конструкции.Обычно быстрая нога перекрывается балкой. Для этого в стропильной ноге вырезают отверстия под два зубца:

    • шип с упором;
    • другой упор.

    Глубина капельницы при креплении стропил к балке в пределах 30% толщины балки.

    Более качественные соединения можно получить, если использовать болты или хомуты. Такая технология предполагает использование проволочных петель, с помощью которых узел крепится к анкерным болтам, расположенным в стене стены.

    Вариант на Маурилалате — самый распространенный вариант крепления низа стропила. В стропильной ноге делается вырез такого размера, чтобы его можно было без проблем надеть на мауэрлат. Иначе в процессе эксплуатации кровли может произойти перекладина.

    В некоторых случаях мауэрлат следует «оборудовать» обратной выемкой. Это зависит от дерева, из которого изготовлен брус. Если для его изготовления использовалась древесина твердых пород, то делается прорезь, которая в сочетании со стропой стропила будет создавать запорный элемент.При изготовлении бруса хвойного дерева вырез не потребуется, так как это приведет к ослаблению конструкции.

    Самый приемлемый вариант мауэрлата — это жесткое сопряжение стропильной системы.

    Данная технология может быть реализована одним из двух способов:

    • с помощью приточных прутков и уголков из металла;
    • по устройству, опоры на стропила.

    Первый вариант заключается в том, что для размещения стропила к мауэрлату используется эталонный брус.Делает жесткую опору для стропильной стопы. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает перекрестную смену конструкции.

    Второй вариант более популярен. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя перекрещиваются. После этого забивают еще один гвоздь. Третий гвоздь должен располагаться вертикально. Скрепляемый узел будет характеризоваться максимальной жесткостью, если сделать дополнительное крепление катанкой.

    В начале планировки мансардной крыши Выбирается стропильная система. опорный дизайн. Требуемый тип стропильной системы определяется исходя из типа кровли.

    В зависимости от выбранной системы это могут быть деревянные бруски, используемые в качестве кровельного каркаса, которые ограничивают композитные строительные материалы всей конструкции, или определенные элементы, образующие опоры, называемые быстрыми опорами. Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения.От качества выполнения этой процедуры зависит долговечность кровли.

    Разновидности стропильных систем и устройство их узлов

    Стропильная система делится на два основных типа: Токовая и. Поскольку узлы соединений в каждой из систем имеют разные характеристики, выбирается определенный тип стропила на основе свойств предпочтительной крыши, включая ее архитектурные особенности.

    Основные факторы при выборе желаемого типа системы:

    • общая функциональность крыши;
    • сила давления кровельных материалов для строительства;
    • распространенность и повторяемость атмосферных осадков на территории, где расположен дом.

    Подвесной тип не имеет опор, расположенных в промежутках. По этой причине возникает армированное пространство, передаваемое на стены конструкции по горизонтали. Для снижения этого показателя в опорный узел вводится протяженный элемент из дерева или металла, предназначенный для совмещения стропильных ног. Таким образом, узлы подвесных стропил приобретают форму треугольника. Вытянутый элемент размещается внизу ножек, он выполняет функцию перекладины (чаще всего используется в бартальных конструкциях кровли) и работает на изгиб и сжатие.От высоты вытянутого элемента зависит прочность соединения опор с основанием.

    Последний тип стропил часто оборудуют в зданиях, где установлена ​​центральная опорная колонна или несущая стена. Стропила опирается на конечности в сторонах конструкции, а центральная часть приходится на колонну или другую опору внутри дома. Такой конструктор рассчитан на гибкое функционирование. Опоры Curvas создают меньшую нагрузку на компоненты конструкции, поэтому их установка не так трудоемка, как в случае подвесных рафилов.К тому же не требует больших материальных затрат.

    Также существуют варианты устройства крыш, сочетающие оба типа стропил. При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — перегородками.

    Грамотное устройство стропильной системы

    Основным фактором высокой прочности кровли будущего здания является грамотное расположение всех узлов и опорных точек.

    В случае городских стропил для чердачной крыши предполагается не менее 3-х опорных точек. Это значение может измениться, если величина пролета превышает стандартные нормы. Например, если величина пролета не более 10 м, потребуется всего одна дополнительная опора.

    Сцепка подвесной опоры собирается в зависимости от размера пролета. На малых пролетах вытянутый элемент чаще всего заменяют на ригель. При больших размерах пролета сохраняются вытянутые элементы, а опоры идут гнутся.

    Таким образом, удары навесного типа могут иметь следующие отличия в размерах пролета:

    Рисунок 1. Схема устройства Маузерата.

    1. 9 мес. Опоры необходимо держать с помощью деревянного бруса, установленного перпендикулярно мансардному полу. В зоне основания его укрепляют скобами, а вытянутые элементы прикрепляют к специальным зажимам.
    2. 13 г. Крепление осуществляется с помощью помпы, верх которой опирается на основание, а нижняя часть — на перпендикулярную штангу.Расстояние между опорами не должно быть более 5,5 м.
    3. 17 г. Основание необходимо наращивать специальными приспособлениями. Для голенищ применяется конструкция шпрегеля: к двум деревянным брускам крепятся вытянутые элементы, между ними монтируется ригель.

    Способы крепления узлов

    Вне зависимости от того, требуется ли существующая стропильная система или ее возведение с нуля, при креплении ее узлов необходимо соблюдать определенный свод правил.

    Прежде всего, следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

    Рисунок 2. Крепление рафтовой ноги к мауэрлату.

    Другими словами, из-за нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор срываются, и система подошвы повреждается. Это приводит к его полному обрушению. Чтобы не допустить такого исхода, необходимо повысить надежность этих узлов.Это достигается с помощью следующих типов приспособлений:

    • зубьев в шипе;
    • очагов зубов;
    • упор на конец перекладины.

    В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительный крепеж с металлическим уголком.

    Узлы крепления кровельной обрешетки

    Основными узлами крепления стропильной системы являются:

    Застежка-узелок

    Рисунок 3.Схема конькового соединения стропильной системы.

    В стропильной подошве зубцы выполнены в шипе, а в перекладине прорезана выемка, что соответствует срезанным зубьям. При этом гнездо должно занимать не более 30% всей толщины перекладины.

    Если при строительстве кровли используются легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы их площадь упора была значительно больше балки.Этого можно добиться, применив вставку с двумя зубьями по 2 шипа, фокусировкой (с шипом или без), а также двумя шипами в замке.

    Системные узлы крепятся либо к метамам с помощью металлических уголков, либо к деревянным стержням, накладкам и шипам.

    Узел крепления мауэрлата

    Существует 2 технологии опор крепежа мауэрлата: жесткая и скользящая (рис. 1).

    В первом случае между стропилами и мауэрлатом устанавливается прочное соединение без возможности проскальзывания, прогиба и выскакивания.Это достигается размещением специальных уголков с опорной планкой. Сформированный узел должен быть выполнен из надежной проволоки с фурнитурой. Ногти забиваются под определенным наклоном в сторону, так что у мауэрлата они находятся в перекрещенном состоянии. Последний гвоздь прибивается вертикально. Этот метод самый популярный.

    Во втором случае крепление осуществляется с помощью специального механизма, допускающего конкретный элемент (в этом случае стропило перемещается в нужном направлении (рис. 2).

    Для создания такого компаунда потребуется выполнить вставки на опорах, а затем уложить их на Маурилалат.Как и в предыдущем случае, обе части узла закрепляют с помощью двух скрещенных гвоздей и одного вертикального сверху. Доски мауэрлата фиксируются металлическими скобами. После этого опорная база освобождается от стены и крепится с помощью пластин и салазок. Таким образом, упор делается на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

    Этот метод чаще всего используется при возведении кровельной системы деревянных построек (бревна, бревенчатые дома), для которой характерно образование отложений.Стоит помнить, что при жестком креплении велика вероятность повреждения стен конструкции.

    Узел крепления скунов

    Такой узел может быть создан двумя способами: домкратом и брезентом (рис. 3).

    Первый метод подразумевает обрезку верхних частей опор под таким же наклоном, что и угол крыши. Их пьют в противоположные подставки, которые тоже нужно разрезать. Крепление создается с помощью двух гвоздей (150 мм), забиваемых сверху под определенным углом, чтобы они правильно располагались внутри каждого стропила.Для повышения надежности швы между опорами заделывают деревянными пластинами или металлическими пластинами.

    Второй способ наиболее популярен. От первого способа отличается способ его стыковки. При этом опоры соединяются не концами, а боковыми частями, после чего фиксируются на болтах.

    Какую крышу выбрать, виды и конструкция крыши

    Типы конструкции кровли

    Наслонные стропила — по сути напоминают элементы перекрытия балок, но устанавливаются наклонно на разной высоте опоры, а не горизонтально.Опорами их в односкатной крыше служат две внешние стены, у фронтона — внешняя и внутренняя стены. Необходимо отметить еще одну важную особенность: стропила противоположных скатов крыши могут поочередно опираться на коньковый столб, то есть нет необходимости монтировать их в одной плоскости. Упор наклонных концов стропил приходится на стены здания, а средняя часть — на промежуточные опоры. Укладывайте наклонные стропила тогда, когда расстояние между опорами больше 6,5 м. Дополнительная опора дает возможность увеличить ширину окклюзионных наклонных стропил до 12 м, а двух опор — до 15 м.

    Подвесные стропила стойки должны только встречаться на стенах здания.

    Они передают только вертикальное давление, а не наклонное. Подвесные стропила применяют тогда при пролете кровли 7-12 м. и никакой дополнительной поддержки. Подвесные стропила в большинстве случаев устраивают в зданиях с легкими стенами, а также в зданиях, где нет внутренних несущих стен.

    Основные элементы подвесных ферм и стропила представлены затяжками нижнего пояса.

    Выбор конструкции крыши

    Если вы выбираете конструкцию крыши с подвесными стропилами, в этом случае все элементы должны быть прочно соединены, так как они составляют единое строение, а именно на основе двух крайних опорных ферм крыши.Из-за отсутствия средней опоры стойки фермы упираются друг в друга в коньке, в результате чего создается значительное горизонтальное давление, называемое распорками. В том случае, если крыша построена правильно, стены могут даже опрокинуться. Задача гашения горизонтального давления ложится на натяжку — нижнюю ферму ремня.

    Выбор конструкции и классификации кровли в зависимости от конкретных условий. Так, например, наклонные стропила имеют простое устройство и не требуют установки подъемников. Фермы с подвесными стропилами можно собирать на земле, но в этом случае построить их подъем на конструкцию становится проблематично.но, используя дощатый настил, опорные распорки, соединение досок, он может быть установлен прямо на фермерском доме.

    В деревянных брусчатых и рубленых опорных стропилах здания находятся верхние венцы, в каркасных зданиях — верхние стойки.

    В домах, построенных из камня, в качестве стропильной опоры применяется мауэрлат в виде бруса, имеющий толщину 140-160 мм.

    Мауэрлат можно размещать по всей длине здания или огораживать только стропильную ножку.

    Если у стропил небольшой ширины секции, они со временем могут прогнуться.Чтобы этого не произошло, следует применить специальную, состоящую из стойки, подкосов и запорной планки, решетку.

    По исполнению подкосов и подкосов подходят доски, имеющие ширину 150 мм и толщину 25 мм, и производные от бревна диаметром не менее 130 мм деревянной плиты.

    Для фиксации стропильной стопы используйте затяжку. Стропильный конец при скольжении при затяжке может повредить его целостность. Во избежание заноса рекомендуется врезать ножку фермы по натянутости позвоночника, зуба или того и другого.

    Кроме того, рекомендуется устанавливать расстояние между стропилами около 300-400 мм от края.При врубании стопы по окончании затяжки должна появиться возможность смещения зуба.

    При необходимости армировать крепежные стропила использовать двойные зубья.

    В большинстве случаев используются зубья, имеющие разные значения: высота одного зуба — 0,2 затяжной толщины, а высота другого — 0,3. Необходимо сделать предварительный упор и затяжку шпильки и петельки на стропилах (для первого зуба). Для второй стойки хватит и одного упора.

    Для дальнейшего закрепления стропил в затяжках используйте хомуты и болты.Последние применяют реже, так как приводят к ослаблению сечения стропил и затяжек.

    Завершает этап строительства — возведение каркаса коньковой крыши, обшивки карнизов (выступающей на 40-50 см над уровнем свободной стены стропил), возведения двускатных стен и крепежа из досок или брусьев обрешетки.

    К коньковой обрешетке и узлу мауэрлата с помощью больших гвоздей прикрепляют хомуты из стальной полосы или проволоки диаметром 5-6 мм, выполняют скручивание.

    Для выполнения сложного соединения стойки коньковой стойки со стойкой в ​​стойке необходимо продолбить розетку и врубить в вспомогательную стойку шип. Для повышения прочности соединения следует дополнительно усилить болты и хомуты.

    Для соединения стропил болтом нанесите насечку. Компаунд Durability прикрепляет его крепежным болтом, кронштейном или нагелем.

    Основное назначение кровли — защита стен здания от негативного воздействия снега и дождя, поэтому длина карниза должна быть не менее 550 мм.

    Концы стропил прикрепляют к стене описанным ниже способом. Обвязку надевают на стропильный узел, а второй конец на балке затягивают либо чердачным перекрытием, либо вбивают в камень или кирпичную кладку примерно в 30 см от верхнего края стенного костыля. В противном случае стяжка паклей называется скрученной и представляет собой кусок толстой проволоки, желательно оцинкованной. В деревянных бревенчатых домах вместо скрутки более целесообразно использовать железные струбцины, предназначенные для соединения стропил со вторым венцом бревна.

    Один конец железобетонных стропил прикреплен наклонными стропилами к наружной стене здания, другим — к балке из сборного железобетона, которая поддерживается колоннами из кирпича.

    Видео:

    Видео:

    Делаем крышу своими руками. Как сделать крышу своими руками: скатные и плоские крыши

    Крыша не только придает зданию целостный вид, как на фото, но и защищает его от атмосферных осадков, холода и ветра.Если дом строится своими силами, нужно знать, как правильно поставить стропила, чтобы крыша была надежной. Конструкция кровли выбирается исходя из климатических особенностей региона. Там, где выпадает много осадков, рекомендуется строить высокие крыши. Если для региона характерны частые сильные ветры, лучше отдать предпочтение пологим крышам. Разберемся, как установить стропила на крышу.

    Конструктивные особенности различных крыш

    Прежде чем перейти к тому, как правильно установить стропила, необходимо знать, чем отличаются разные виды крыш.

    Крыши могут быть: односкатные, двускатные, шипованные, шатровые, плоские. Независимо от конструкции, все они состоят из одних и тех же элементов: нервюр, фронтона, конька, слухового окна, свеса и фронтона крыши, эндау и бедра.

    Особенность односкатной кровли в том, что основанием для ската служат несущие стены разной высоты. При строительстве жилых домов односкатные крыши практически не используются — их лучше строить на различных хозяйственных постройках, банях, дачных домах.

    При строительстве жилого дома обычно создают двухъярусную крышу — в этом случае она также опирается на несущие стены, но они имеют одинаковую высоту. Между коньками есть промежуток — фронтон (читайте также: «»). В том, как поставить стропила на крышу такой конструкции, нет ничего сложного, эту работу можно выполнить своими силами, узнав из наших советов.

    Мансардные и вальмовые крыши более сложные, а с палатками самостоятельно справиться невозможно — для строительства придется прибегнуть к помощи специалистов.Для многоскатных крыш требуется создание ендовы, что сильно усложняет работу — они рекомендуются для домов со сложной планировкой.

    Элементы кровельной конструкции

    Основным элементом любой крыши являются стропила — так еще называют. Эти деревянные балки служат несущими элементами конструкции крыши. Между верхним и нижним поясом стропил располагаются обрешетки, в основе которых лежат подкосы и скосы.

    В состав кровли также входят:

    • гидро- и теплоизоляция;
    • кровельное основание;
    • крыша.

    От того, как поставить стропила на крышу, зависит расположение таких элементов, как обрешетка и мауэрлат. Эти детали изготавливаются исключительно из дерева — досок, бревен, бруса. В зависимости от типа материала выбирается тип соединения.

    Крепеж включает:

    • стойки;
    • Проставки

    • ;
    • ригелей;
    • стойки.

    Назначение креплений — обеспечение жесткости стропильной системы.Чем больше пролет, тем больше элементов крепления.

    Ферма — это не что иное, как элементы крыши, соединенные между собой крепежными элементами. Основа такой фермы — это один или сразу несколько треугольников. По внешнему краю стен укладывается брус, это мауэрлат, предназначение которого — создать опору для несущих стен.

    Виды стропил

    От того, как поставить стропила на дом, зависит надежность несущей системы.Есть два вида стропил: слоистые и навесные. Для стропил можно брать дерево только качественное, без червоточин, сучков и трещин.

    Стропила рампы рекомендуется устанавливать в зданиях со средними несущими стенами. Если пролет больше пяти метров, стропила кладут на откосы. Стропила крыши будут упираться в мауэрлат, по этой причине нагрузка на стены увеличивается в несколько раз, поэтому они должны быть прочными и массивными, чтобы выдерживать ее.

    Стропило крыши имеет две ножки. Одна опора опирается на мауэрлат, а вторая — бег, идущий по гребню. Прогон укладывается на стеллажи, установленные на внутренней стене.

    Подвесные стропила устанавливаются в домах без средних несущих стен, они опираются только на внешние стены.

    Перед тем, как поставить стропила на крышу, их соединяют специальной стяжкой. Иногда его используют и в качестве балочного перекрытия. Самый простой вариант подвесных стропил — это пара элементов, соединенных коньком.Для этого стропила обрезают наполовину, а внизу они упираются в брус, который располагается горизонтально. Чтобы стропила не прогибались, их зажимают между собой, предварительно разрезав болт.

    Когда ширина пролетов превышает семь метров, рекомендуется использовать балку, закрепленную в коньке и затяжке (читай: «»). Крепление балки к стропилам, подкосам и болту осуществляется с помощью пропила, напоминающего прямой зуб. Такая конструкция подходит для пролетов с шагом в десять метров.Чтобы поставить стропила понадобится металлический ерш — специальный крепеж. Он вбивается в каждый четвертый ряд кирпичной кладки. Из ерша выходит пара петель, с помощью которых фиксируются балки. По всей длине постройки ставится прочная балка. На нее будут опираться концы стропил, а нагрузка на стены будет распределяться равномерно.

    В месте выхода на поверхность дымохода обязательно наличие противопожарного отрыва. Расстояние между элементами конструкции не должно быть более 130 сантиметров.Чтобы сделать свес крыши, используйте специальную кобылку. Их можно сделать самостоятельно, взяв доску сечением 5х10 сантиметров. Длина доски должна быть больше свеса на полметра, потому что при соединении ее со стропилами необходимо делать стык. К доске кобылка прибивается таким образом, чтобы стропила не выходила за пределы крыши.

    Конструкция вальмовой крыши

    Перед тем, как правильно поставить стропила на такую ​​крышу, нужно сделать дополнительные скаты. Их образуют вальмовые стропила — они должны образовывать стык с коньком двускатной крыши (подробнее: «»).Снаружи это выглядит как две отдельные части. Первая часть — двускатная крыша, но ее размеров недостаточно, чтобы покрыть весь дом. В результате образуются открытые участки — они перекрываются двумя бедрами.

    Важно определиться с расстоянием, на котором будут размещены стропила, так как основная нагрузка ложится на внешние стропила — они обязательно должны быть усилены. Также необходимо правильно соотнести размеры вальмовой и двускатной крыш. Если немного нарушить пропорции, пострадает весь внешний вид постройки.В целом этот вид кровли достаточно сложен, поэтому работу лучше доверить его специалистам (читай: «»).

    Сооружение мансардной крыши

    Как правильно ставить стропила, подробная видео инструкция:

    Монтаж стропил лучше доверить специалистам, кровля — не тот строительный элемент, с которым можно экспериментировать. Однако знать основы и особенности того, как поставить стропила на дом, необходимо хотя бы для того, чтобы контролировать качество работ и уметь построить простую стропильную конструкцию.

    Например, односкатная крыша, построенная из минимального количества элементов, легко выдерживает листы металла или шифера, а под черепицей со временем стропила могут деформироваться и гнуться, а это значит, что потребуется дальнейшее укрепление конструкции со стойками или подкосами, а также использовать бруски с большим сечением.

    2 Как установить стропила — слоистые или навесные?

    Стропила делятся на две группы — слоистые и навесные. Подвесные стропила обычно сооружают на крышах зданий без внутренних несущих стен.Подвесная конструкция опирается на прогон конька и мауэрлат, а внизу скрепляется затяжками, не позволяющими стропилам раздвигаться в ответ на нагрузку. Следует отметить, что для подвешивания стропил используется гораздо больше древесины, так как это обеспечивает их устойчивость. Древесину можно сэкономить на дощатых стропилах, так как варианты бревен берут на 15-20% больше бревна.

    Стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, так как для этого типа требуется не менее трех точек опоры.Элементы перекрытия могут перекрывать пролет максимальной длины 6,5 метров. Если есть необходимость увеличить ширину зоны перекрытия, этого легко добиться установкой дополнительных опор: с одним дополнительным подступенком ширину можно увеличить до 12 метров, а с двумя — до 15!

    В зависимости от сечения балок, которые используются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. В слоистой конструкции стропильной конструкции нижние концы упираются в мауэрлаты, а верхние в балки.Конструкция подрамного каркаса, включая балки, подкосы и подкосы, обеспечивает особую устойчивость стропильных ног. Этот вид чаще всего используется в частном строительстве, потому что с одной стороны получается прочной и надежной кровлей, а с другой очень экономичны многослойные стропила — дерево на них, по сравнению с навесным, нужно. в несколько раз меньше. Довольно часто кровлю строят, комбинируя оба типа.

    3 Как поставить стропила на крышу — зачем и зачем?

    Для начала, руководствуясь подробной инструкцией, например, приведенной в отдельной статье, подсчитайте, сколько материала вам нужно.Перед установкой элементов стропильной конструкции их необходимо обработать составами от грибка, насекомых и антипиренами, предотвращающими воспаление. Потратившись на эти составы, прежде чем поставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.

    Как поставить стропила на крышу — пошаговая схема

    Шаг 1. Установите мауэрлаты

    Самым важным составом в многослойном исполнении является место опоры стропильной стопы на мауэрлат.Именно с крепления мауэрлата и начинается монтаж. Для этого в стены залили сборный бетон из металлических штифтов, которые заходят в стены глубиной не менее 40 см. Для этой же цели подойдут и проволочные скрутки, диаметр которых будет не менее 6 мм.

    Шаг 2. Создание макета

    Поднимите две балки, которые будут стропильными ногами. Вырежьте насечки на левой и правой ноге для акцента в мауэрлатах, не забудьте отметить для себя, на какой стороне косяка медведи.Установите балки, соединив их вверху, чтобы сделать отметки для выемок в верхней части. Выемки нужны для того, чтобы производить соединение с упором, а не внахлест — это считается крайне ненадежным даже при сильном укреплении гвоздями.

    Двускатная крыша кирпичного дома имеет свои особенности, которые необходимо учитывать при строительстве. Возведение двускатной крыши — важнейшее мероприятие, которое может существенно повлиять на надежность всей конструкции, а потому ее необходимо устанавливать с соблюдением всех норм и правил.

    Двускатная крыша — наиболее распространенный вариант строительства частных домов, т.к. С таким типом кровли можно оформить просторную мансарду.

    Лучше всего такую ​​ответственную работу доверить профессионалам, а вот крышу кирпичного дома построить можно и самостоятельно.

    Принцип построения

    Двускатная крыша — это конструкция крыши, состоящая из двух наклонных плоскостей с соединением наверху по единой линии. Такая конструкция наиболее распространена при строительстве частных домов, так как легко образует объемное чердачное пространство, которое можно превратить в чердак.

    Определенное влияние на конструкцию кровли оказывает материал несущих стен дома. Дело в том, что любая кровля имеет достаточно большой вес, что создает значительную нагрузку на верх стены. От надежности всей конструкции зависит прочность элементов крыши на стене дома, согласно этим требованиям существуют определенные правила возведения кровли с учетом материала стены.

    Когда монтируется двускатная крыша на кирпичных стенах, необходимо проводить определенные мероприятия.В верхней части кирпичной стены дома замуровывается металлическая шпилька с резьбой. Затем на этот стержень крепится мауэрлат. Такие штифты устанавливаются с шагом 90-140 см в зависимости от размеров конструкции. При строительстве частного кирпичного дома используется стальная арматура диаметром не менее 1-1,5 см. Между мауэрлатом и верхним рядом кирпичной кладки всегда необходимо укладывать надежную гидроизоляцию.

    Из чего состоит крыша

    Для изготовления кровли частного дома из кирпича применяется стандартная конструкция стропильного типа.Основной материал стропил — деревянный брус размером не менее 10х10 см. Двускатная крыша включает в себя следующие элементы:

    1. Мауэрлат — деревянный брус, монтируемый по периметру дома и надежно фиксируемый на несущих стенах. Его цель: равномерное распределение нагрузки от веса кровли на несущие стены. Самый распространенный мауэрлат из деревянного бруса (хвойные породы — сосна, лиственница) размером 12х12 или 15х15 см.
    2. Стропила — основной элемент кровли.Это треугольная конструкция из стропил размером от 5х15 до 15х15 см. Именно стропильная стопа задает ширину, высоту и угол ската крыши. Этот элемент должен обладать достаточной прочностью, чтобы удерживать кровельное покрытие, выдерживать ветровые и снеговые нагрузки. К мауэрлату крепятся стропила, через которые все нагрузки передаются на несущие стены. Стропильные ноги устанавливаются с шагом 70-110 см. При большой ширине крыши и использовании тяжелых кровельных материалов стропильные ноги усилены вертикальными и горизонтальными дополнительными армирующими элементами.
    3. Лошадь — это самый верхний элемент двускатной крыши, образующий перекресток коньков. Основное назначение конька — горизонтальное соединение стропильных ног с вершинами треугольников.
    4. Кобыла — дополнительный элемент, являющийся продолжением стропильной ноги за ее стык с опорной стеной. Такой элемент устанавливается, когда длины основного стропила недостаточно. Кобыла изготавливается из бруса меньшего размера, что позволяет сэкономить на дорогих стропильных фермах.
    5. Свес крыши — это часть крыши, которая находится за пределами стены дома и предназначена для отвода отложений с поверхности стены. Длина свеса обычно порядка 35-45 см.
    6. Бревно представляет собой горизонтальную балку, расположенную под вертикальными стропильными стойками и предназначенную для равномерного распределения нагрузки на внутреннюю стену дома. Обычно используется брус размером от 10х10 до 15х15 см.
    7. Стеллажи — вертикальные элементы кровли. Устанавливаются под коньком внутри стропила.При большой ширине кровли можно использовать дополнительные стойки, которые устанавливают посередине ската внутри стропила. Их делают из бруса размером 10-15 см.
    8. Затяжка — элемент, устанавливаемый на крышу подвесного типа. Это основа треугольника, стороны которого образованы стропильными ногами. Затяжкой скрепляются нижние концы стропил, а также она поддерживается нижней частью стойки.
    9. Подтяжки — дополнительные элементы для усиления стропильных ног. Их монтируют под разными углами, соединяя стропила с несущими балками.
    10. Бордюр — доски, которые сверху крепятся к стропильным ногам, образующие плоскость для крепления рубероида, тепло- и гидроизоляции. Венчик соединяет стропила вместе, образуя единую конструкцию.
    11. Rigels — горизонтальные перемычки между стропилами, укрепляющие конструкцию. Они необходимы, когда крыша кирпичного дома имеет ширину более 5 м.

    Как монтируется крыша

    Кровлю кирпичного дома начинают возводить с устройства и крепления мауэрлата.Этот брус устанавливается на штыри по всему периметру дома. Крепление осуществляется с помощью гаек, так как стержни предварительно нарезаны резьбой.

    Для равномерного распределения нагрузки на стены балки мауэрлата должны быть строго горизонтальными, что проверяется уровнем.

    Следующий этап — подготовка и стыковка стропильных ног. На нижних концах стропил делается выемка на мауэрлате на стропильной балке (ее глубина составляет примерно 1/3 ширины бруса).

    Верхний стык стропил выполняется с учетом крутизны ската. При сильной ветровой нагрузке угол ската не должен превышать 20 °.

    Если преобладающим фактором является повышенное количество осадков (особенно снега), угол выдерживают в пределах 35-45 °.

    Крепление стропил в верхней части обычно производится встык, а место соединения усиливается с помощью небольшой горизонтальной доски в самом верху. К этой перемычке прикрепляется лошадь, которая соединяет стропильные ноги между собой по всей длине.

    На мауэрлат стропила устанавливаются в вырезанный паз и фиксируются гвоздями. Для усиления места крепления сбоку (с двух сторон) устанавливаются металлические уголки.

    Следующий этап — установка рычага или затяжек в зависимости от конструкции крыши. Упрочнение конструкции производится установкой вертикальных подступенков и подкосов. При необходимости монтируются галтели, которые крепятся к верху стены турниками.

    Завершающим этапом изготовления каркаса кровли является установка обрешетки.

    Previous PostNextNext Post

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
