Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

•
  Если у вас длинный коридор или есть затемненные повороты в проходе.

•
  В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

•
  В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

•
  На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

•
  Для монтажа переключателя используют трехжильный провод.

•
  Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

•
  Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

•
  Белый или серый  — фаза — жила, по которой ток движется к светильнику.

•
  Синий — ноль — провод с обратным движением тока.

•
  Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

•
  Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

•
  Соедините заземляющие жилы.

•
  Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

•
  Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

•
  Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

•
  Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

•
  Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

•
  Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

•
  Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Как правильно установить проходной выключатель?

Проходные выключатели легко осуществляют включение и выключение освещения из разных мест. Это особенно удобно, когда в вашем доме имеется длинный коридор, и чтобы ради выключения света не возвращаться назад, лучше воспользоваться установкой проходного выключателя.

Схема подключения из двух проходных выключателей потребует два переключателя, каждый из которых имеет по три контакта и два положения переключения. В этих переключателях один контакт обычно является общим для двух других. То есть если в одном положении он замкнут с одним из них, то в другом – с другим контактом. Это позволяет исключить общую замкнутость всех трех контактов.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Сама схема состоит из соединительной коробки, проходных выключателей, светильника и соединительных проводов. Обычно при монтаже используются двух-, трех- и четырехжильные кабели. В схеме нулевой провод направляется от источника электропитания в соединительную коробку, а затем подается на лампу. А фазный провод после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя через коробку. В свою очередь, с общего контакта второго выключателя фаза подается на второй контакт лампы.

В процессе монтажа рекомендуем установить на свои установочные места проходные выключатели, от которых затем вы сможете вывести трехжильные кабели. Далее нужно приступить к монтажу светильников, которые соединятся параллельно, и вывести от них двухжильный кабель.

Соединительную коробку советуем установить в наиболее удобном месте с учетом минимальной длины кабеля). В коробку следует ввести кабель от светильников, питания и самих проходных выключателей. В этой коробке нужно соединить провода между собой согласно приведенной схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Если вы хотите подключить проходные выключатели с целью управления светильником из трех мест, то ничего сложного в этом нет. Эта схема мало чем отличается от предыдущей. Просто вам необходимо добавить еще один проходной выключатель, который имеет незначительное отличие от предыдущих. Это так называемый спаренный выключатель. Как только вы нажимаете его клавишу, два электрически независимых друг от друга контакта перекидываются. Кроме того, от спаренного выключателя выходит четырехжильный кабель.

При использовании указанных схем обратите внимание на то, что такие схемы, несмотря на свою простоту и нетребовательность к количеству компонентов, все же имеют ограничение по числу мест, где могут быть установлены выключатели.

Задать
вопрос эксперту

Схема подключения проходного выключателя с 2 и 3 мест.

Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

• Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
• спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
• в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
• в доме расположена межэтажная лестница;
• освещение проведено в подвальное или складское помещение большого размера.

Общий принцип работы проходного выключателя

Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

Проходной выключатель: деление на типы

Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

По способу управления эти устройства бывают:

• клавишными;
• сенсорными;
• управляемыми с помощью дистанционного пульта.

Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т. д.

Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки. Более важными являются другие факторы.

Установка выключателя с управлением из двух точек

1. Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта.  У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.
2. Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.
3. Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
4. После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
5. Теперь главное правильно произвести монтаж распределительной коробки.  Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
6. Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.

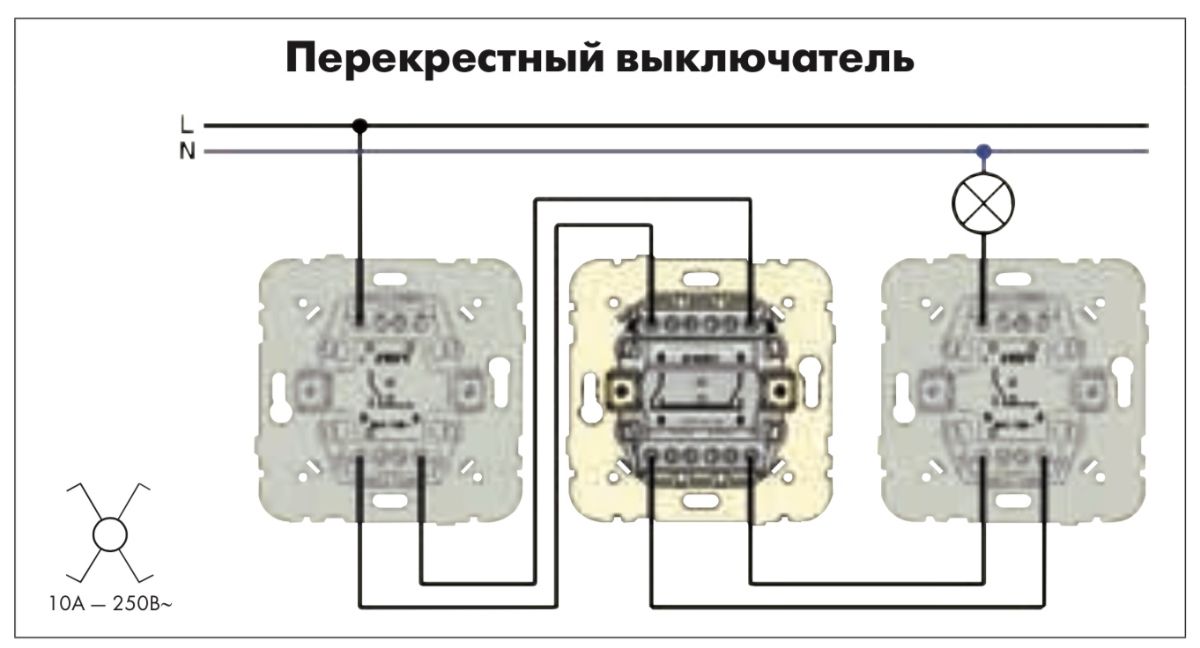

Установка проходного выключателя в трех точках

В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

• быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
• осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя.) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

Монтаж двухклавишного проходного выключателя

Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией. Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

• нужно взять распределительную коробку и правильно осуществить ее монтаж;
• после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
• теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

• следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

• далее следует провести провод к первому источнику освещения;
• после этого нужно провести провод ко второму источнику освещения;
• далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
• потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.

• после этого сооруженный механизм необходимо вставить в подрозетник.

Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

Подводя итоги, стоит сделать следующие замечания:

• при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
• при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
• при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:

Как правильно подключить проходной выключатель: схема управление светом с 2-х и 3-х мест | Стройка/Ремонт (своими руками)

Перед выполнением разводки электросети по дому или квартире необходимо ознакомиться с определением, что такое проходной выключатель, и как он поможет сделать жизнь владельца комфортнее. Внешне прибор ничем не отличается от стандартных бытовых конструкций. Однако имеет ряд отличий по принципу действия и схеме подключения к сети. Установка проходного выключателя несложная, нужно лишь следовать инструкции и придерживаться правил технической безопасности.

Выключатели или переключатели: что выбрать?

Самое главное отличие состоит в том, что выключатели разрывают созданную цепь, а проходные переключатели создают переход от одной цепи к следующей. Первые управляют светом из одного источника, а вторые — из 2-3 мест.

Маршевый выключатель чаще всего устанавливается в следующих местах:

• В коридоре.
  Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
• На лестнице.
  Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
• В спальне.
  Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.

Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.

Подключение проходного переключателя

Перед тем, как сделать проходной выключатель в одной из комнат, нужно обратить внимание на следующие важные моменты:

• Подключение такого переключателя требует наличия трехжильного силового кабеля ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм².
• Сам прибор должен быть соответствующего типа. На стандартных выключателях схема работать не будет. Поэтому во время покупки конструкции проверьте количество контактов с тыльной стороны устройства: стандартные конструкции с одной клавишей оборудованы 2 клеммами (вход и выход из цепи), а маршевые — 3 (1 клемма сверху и 2 снизу).

Теперь рассмотрим, как подключить проходной выключатель по схеме управления светом из 2-х мест. Первым шагом выполняется установка прибора в подрозетнике. Для этого нужно аккуратно снять накладные рамки конструкции и саму клавишу, это поможет увидеть расположение контактных клемм. Затем определяют общее звено среди них. Многие производители размещают схему проходных выключателей непосредственно на изделиях.Если электрической схемы нет, то можно воспользоваться специальным тестером, который поможет прозвонить цепь. Нужно поочередно пройтись по всем контактам и остановиться на том, на котором прибор покажет «0» и будет издавать длительный звук. Это и будет общая клемма, к которой подключается фаза с кабелем питания. К остальным звеньям подводят оставшиеся 2 провода. Очередность здесь значения не имеет. После этого на переключатель возвращают клавишу и рамку и закрепляют в коробке под розетку.

С выключателем, который будет располагаться в другом конце помещения, проводят точно такую же процедуру.

Схема подключение проводов проходного выключателя в распредкоробке

Следующим этапом необходимо правильно собрать схему проходного подключения в распредкоробке.

В распределительный короб входят такие трехжильные кабели:

• провода с переключателей №1 и №2;
• шнур с автоматического щитка электроэнергии;
• кабель на прибор освещения (люстру, бра).

Затем, чтобы не запутаться в соединении жил, лучше всего ориентироваться по цветовой гамме. Если в системе используется трехжильный провод ВВГ, то обозначение будет следующим:

• белый или серый — фаза;
• синий — ноль;
• желто-зеленый — земля.

Возможен второй вариант маркировки, где:

• белый (серый) — фаза;
• коричневый — ноль;
• черный — земля.

В случае, когда опознавание проводов вызывает сложности, схему подключения в распредкоробке лучше доверить специалистам. От этого зависит работоспособность цепи и безопасность разводки в помещении.

Первым шагом совмещают нулевые жилы. Для этого с помощью клемм ваго соединяют соответствующий провод с вводного щитка и ноль, который ведет на осветительный прибор. Такую же процедуру повторяют с заземляющими жилами и подключают его к корпусу люстры. Теперь остается лишь соединить фазные провода. Фазу с распределительного щитка совмещают с такой же жилой с выключателя №1.

После этого общий провод с маршевого переключателя №2 подключают зажимом к фазе кабеля, который отвечает за освещение.

На последнем этапе между собой соединяются оставшиеся второстепенные провода с переключателей. Последовательность значения не имеет. Важно учитывать главное правило подключения: фаза с распределительного щита должна заходить на общую жилу переключателя №1, и эта же фаза должна уйти с переключателя №2 на осветительный прибор.

Только тогда схема подключения проходного выключателя с 2х мест будет работать. Ноль и земля подсоединяются напрямую к светильнику.

Схема управления освещением из 3 х мест

Схема, в которой будут присутствовать 3 или более переключателей на один осветительный прибор, немного отличается от стандартного варианта. Простой трехжильный маршевой выключатель здесь не поможет. В магазине потребуется приобрести перекидной или крестовой выключатель, который оснащен 4 выходами. Он будет выполнять функцию промежуточного звена между основными переключателями.

В коробке нужно найти 2 второстепенных жилы от основных выключателей и соединить их с перекидным устройством. Провод от 1 основного прибора идет на вход промежуточного, а выходящий из него уходит на 2 к выходным клеммам. Чтобы ничего не перепутать, нужно всегда сверяться со схемой, которая нарисована на самих устройствах. Бывает так, что вход и выход на них располагаются с одной стороны.

В распаечную коробку заводятся только провода от четырехжильного кабеля, а само устройство располагается в любом удобном для пользователя месте. При грамотном соединении свет будет включаться и выключаться из любого установленного устройства. В схему можно вносить множество перекидных переключателей. Схема подключения основных приборов остается такой же, как и при освещении из 2-х мест.

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга. В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером.

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Недостатки проходных подключений

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

• Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
• В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Известные производители проходных электро переключателей

Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.

Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.

Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.

Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.

Источник: https://vodatyt.ru/elektrika/podklyuchit-prohodnoy-vyklyuchatel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Проходной выключатель — схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

—  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

—  внизу и вверху на лестнице;

—  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

 Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

DIY Tutorial: Как подключить переключатель к электрическому шнуру

Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую запись нашего блога «Как зачистить и подготовить тканевые шнуры для проводки». С использованием
Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому приспособлению!

Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете
ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через
канал в переключателе. Функционально переключатель действует как цепь
прерыватель: в положении «выключено» выключатель
— это не , завершающее соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка, и хочу ли я, чтобы выключатель был ближе к розетке или ближе к приспособлению? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его на расстоянии нескольких футов от вилки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

• Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что облегчает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.

6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящихся к этому видео.

Перед тем, как приступить к любому электрическому проекту, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током. Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы, то приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей.Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно получить помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете.Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения. Если подержать его возле выключателя света и нажать кнопку, то мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу, работающую от батареи, или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, например галогенная рабочая лампа. В зависимости от того, находятся ли розетки в комнате в той же цепи, что и свет, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света.Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя. Это называется настройкой проводки, и вы хотите точно продублировать ее с новым коммутатором. Вы можете сфотографировать его на случай, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован.Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади. Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, потому что это более надежное соединение.

Чтобы подключить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой.На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту. Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем замените пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео. И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от электромонтажных работ, опасаясь получить удар током или вызвать пожар. И это, конечно, понятно; с электричеством шутить нельзя. Тем не менее, существует множество простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми выключателями.Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света.(Или открутите предохранитель, если в вашем доме есть блок предохранителей.) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или удалите правый предохранитель).

Теперь открутите переключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым. Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 С помощью мобильного телефона сфотографируйте, как подключен переключатель. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи.Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

После того, как электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель.Плотно вставьте отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Отрежьте и зачистите

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода расширяются и слегка сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в электрическую коробку так, чтобы положение ВКЛ было направлено вверх к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключают однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите вместе два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте один из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода.Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите выключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и он работает правильно.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как установить умный коммутатор

Процесс установки интеллектуального переключателя ничем не отличается от замены любого другого типа электрического переключателя в вашем доме. Вы захотите принять надлежащие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся специальные инструменты. Вы можете проделать эту работу отверткой и плоскогубцами или кусачками.Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить один из них менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта история не предназначена для того, чтобы помочь вам решить , какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них. Это потому, что все они по сути одинаковы с точки зрения проводки.

Следует помнить о нескольких важных отличиях.Прежде всего, переключатель включения / выключения сделает именно это: в одном положении он будет подавать электричество в розетку, в которую вкручена ваша лампочка, и включать ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Переключатель диммера также может изменять количество электричества, поступающего в розетку, так что вы можете сделать лампочку ярче или тусклее, а также включить или выключить ее.

Если вы хотите изменить цвет вашего освещения, вам понадобится умная лампочка, а не умный выключатель.К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это потому, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электроэнергии, а диммер изменяет количество электричества, протекающего к лампочке.

Вам нужен однополюсный или трехполюсный выключатель?

Даниэль Масаока / IDG

Однополюсные переключатели заменить проще всего, так как цепь управляет только одним переключателем. В трех- или четырехпозиционной схеме более одного переключателя могут включать и выключать лампочку.

Затем вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель контролирует поток электричества к лампочке, которую вы хотите контролировать, у вас есть однополюсный переключатель. Если два переключателя могут управлять им — например, переключатели на противоположных сторонах комнаты — у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это описывается как четырехсторонняя цепь).

Если вы заменяете тупой переключатель в трех- или четырехпозиционной схеме, вам, как правило, потребуется заменить другой переключатель или переключатели в этой цепи на сопутствующие переключатели от той же компании, которая сделала умный переключатель, который вы установка.(Последний 3-ходовой интеллектуальный выключатель света Wemo WiFi является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может затемнять свет.)

В этом руководстве мы Заменим однополюсный переключатель на C от GE Start Smart Switch Motion Sensing + Dimmer, но процесс не сильно отличается для многонаправленной схемы. (И если вам не нужны все функции, предлагаемые этим диммером, GE Lighting предлагает четыре более простых и менее дорогих альтернативы.) Первый шаг — и самый важный — это определить, какой автоматический выключатель контролирует электричество, протекающее к этому переключателю, и чтобы выключить его.

Даниэль Масаока / IDG

Здесь вы найдете инструкции по установке интеллектуального переключателя C by GE C-Start с датчиком движения + диммер в многонаправленной цепи, но в результате вам понадобится интеллектуальный переключатель C by GE на всех других ножках. схема.

Следующим шагом является снятие крышки, чтобы получить доступ к самому коммутатору. Размахивание бесконтактным тестером напряжения внутри распределительной коробки — лучший способ убедиться, что к коммутатору не поступает электричество. Инструмент с батарейным питанием должен издавать звуковой сигнал и загораться, если обнаруживает ток.Если в коробке более одного выключателя, убедитесь, что к ним также не подается электричество.

Упоминается в статье

Убедившись, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам. Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть белого или серого цвета. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на безобидное название, наэлектризованная нейтраль может шокировать вас, если через нее протекает ток.Если ваша проводка не включает нейтральный провод, ваш выбор интеллектуального переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, по которому подается питание от панели выключателя к выключателю, обычно будет окрашен в черный, красный или синий цвет. «Нагрузочный» провод передает электричество в розетку (и, как следствие, в лампочку) и обычно будет белого или серого цвета, как и линейный провод. Последний провод, защитное заземление, будет либо оголенным, либо проводом в зеленой оболочке.Заземляющий провод защитит вас от поражения электрическим током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вы не сможете установить интеллектуальный переключатель, хотя существуют различные обходные пути, которые мы здесь не рассматриваем. Если в вашем доме отсутствует нейтральный провод , вы можете подумать об установке интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.

Установка интеллектуального переключателя

Теперь, когда вы определили ситуацию с электропроводкой в ​​вашем доме и приобрели интеллектуальный переключатель или диммер, вы готовы к его установке.Еще раз убедитесь, что вы выключили питание переключателя. Всегда рекомендуется перепроверить, что питание переключателя все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG

Отключите старый выключатель от домашней проводки. В устанавливаемом нами интеллектуальном коммутаторе C by GE используются гибкие провода; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.

Отключите старый выключатель от домашней проводки. Возможно, вам придется отрезать и отрезать примерно полдюйма проволочной оболочки, чтобы обнажить медный провод под ней.Вы можете использовать кусачки для проводов или специальный инструмент для этого шага.

Производители интеллектуальных переключателей используют разные способы подключения. У одних есть винтовые клеммы, с помощью которых вы сгибаете провод, выходящий из стены, у других — гибкие провода, которые вы привязываете к домашней проводке с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (сплошные) провода вашего дома.

Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из проводов линии, нагрузки, нейтрали и заземления с соответствующими проводами, выходящими из распределительной коробки, используя гайку для проводов, чтобы удерживать их вместе.Если вы установили коммутатор, для которого не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец нейтрального провода, выходящего из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (можно отрезать лишнее или обернуть провод и гайку изолентой).

Даниэль Масаока / IDG

Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. Д.) И закрепите каждый из них гайкой для проводов.

Вставьте излишки провода обратно в распределительную коробку, а затем проделайте то же самое с коммутатором и прикрепите его к коробке либо прилагаемыми винтами, либо винтами, которые вы вывернули из существующего коммутатора. Теперь замените крышку. Примечание. Для интеллектуальных переключателей рекомендуется использовать пластиковые крышки. Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа радио умного переключателя.

Наконец, перейдите к панели выключателя и включите питание коммутатора.

Даниэль Масаока / IDG
Интеллектуальный диммер

A C by GE установлен и готов к следующему этапу установки.

Поверните переключатель, чтобы убедиться, что он правильно управляет устройством. Не паникуйте, если лампочка не загорится, всегда есть шанс, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели. Чтобы убедиться, что он по-прежнему в рабочем состоянии, прикрутите его к приспособлению, которое, как вы знаете, работает, и проверьте его, прежде чем делать что-либо еще.

Наконец, как только коммутатор заработает правильно, установите мобильное приложение, которое вам понадобится для управления им со своего смартфона или планшета.Поздравляю! Вы только что заменили тупой переключатель на умный.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Как установить плиточный фартук

Уровень квалификации: Средний | Руководства по проектам STANLEY Pro

Существует ряд причин, по которым вам может потребоваться замена переключателя.Переключатель может быть сломан, свет может включаться ненадежно, потому что переключатель неисправен или имеет ненадежное соединение.

Посмотрите на переключатель, который вы заменяете. Если у него есть два латунных винта и зеленый винт, это простой переключатель, также называемый однополюсным переключателем на одно направление (на рисунке выше показана конфигурация проводки для однополюсного переключателя). Если у него есть один черный и два латунных винта и заземление, это трехпозиционный переключатель (однополюсный двухпозиционный переключатель). Если у него четыре латунных винта и зеленый винт, это четырехпозиционный переключатель.Для трехпозиционного переключателя отметьте провод, прикрепленный к черному винту, с помощью кусочка ленты, чтобы вы могли быть уверены, что подключили этот провод к черному винту на новом переключателе. Из-за сложности четырехпозиционных переключателей я предлагаю вам позвонить по номеру

.

электрик по замене переключателя четырехпозиционного.

Поочередно отсоединяйте провода от существующего коммутатора и подсоединяйте их к соответствующей клемме нового коммутатора. Два черных провода идут к клеммным винтам латунного цвета, а неизолированный медный (или с зеленой изоляцией) провод заземления идет к зеленому винту заземления на коммутаторе.Сложите провода в коробку, как описано ранее, прикрутите переключатель к коробке и установите крышку. Включите цепь и проверьте.

Чтобы заменить выключатель, сначала отключите питание на выключателе и убедитесь, что питание отключено, наблюдая за тем, как свет выключается при отключении выключателя. Снимите крышку, проверьте с помощью вольтметра, чтобы убедиться в отсутствии напряжения, выверните крепежные винты переключателя и вытащите переключатель. Проверьте еще раз, чтобы убедиться, что питание отключено на клеммах переключателя и на всех проводах в коробке.Иногда в коробке есть две разные схемы.

1. Проверить напряжение

Перед снятием переключателя вставьте наконечник тестера по бокам переключателя; это проверяет наличие ослабленного провода, который все еще может быть подключен к источнику питания. Вытащив выключатель, снова проверьте напряжение.

2. Простой коммутатор с выполненными соединениями

Два черных провода идут к латунным клеммам, а неизолированный медный провод подключается к винту заземления.

3. Трехпозиционный переключатель, подключенный к

Как отмечалось ранее на исходном выключателе, один провод (либо вход питания, либо провод к осветительной арматуре) идет к черной клемме, два провода идут к латунным винтам, а неизолированный медный провод (здесь не виден) идет к винт заземления.

Как заменить или установить выключатель света

Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, поскольку они позволяют нам легко выключать свет, когда освещение не требуется.

Здесь мы рассмотрим, как установить или заменить выключатели света. Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.

Когда они изнашиваются, они не работают или, что еще хуже, излучают искры. Выключатель света, излучающий искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить. (Поскольку обычные выключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться отремонтировать сломанный. Вместо этого вы просто замените его.)

Еще одна причина замены выключателя света — лучшая функциональность. Как описано в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.

Сегодня дополнительные опции включают диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света. (Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем.)

Внешний вид — еще одна причина переключения переключателей. Проще говоря, новые выключатели могут добавить комнате современный вид.

Внимание! Перед тем, как начать работу с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.

Как заменить однополюсный выключатель света

Если выключатель не работает, сначала убедитесь, что проблема в выключателе, а не в освещении или устройстве, которое должно питаться.Вставьте новую лампочку в осветительную арматуру или подключите исправную лампу или другой прибор к розетке с переключателем, чтобы убедиться, что переключатель неисправен.

При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.

Вот как заменить или установить старый однополюсный выключатель света на новый:

1 После отключения питания выключателя с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.

© Дон Вандерворт, HomeTips

Потяните выключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему переключателю (или новые провода, предназначенные для переключателя), чтобы вы могли быть уверены, что они не активны.

Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому к коммутатору будет подведено электричество. Никакое напряжение не должно регистрироваться.

2 Убедившись, что питание отключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов. Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода. © Дон Вандерворт, HomeTips

Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в прорезь рядом с отверстиями для винтовых соединений, чтобы освободить провода.

3 Выпрямите или, при необходимости, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если только концы уже не зачищены.

4 Ослабьте зеленый винт клеммы заземления на переключателе и с помощью плоскогубцев оберните оголенный или зеленый провод заземления цепи вокруг него по часовой стрелке и затяните винт, чтобы зафиксировать провод на месте.

Примечание. Если у коммутатора есть собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода, соединяющую соединения заземляющего провода с коробкой.

5 Если коммутатор имеет клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты.

Не имеет значения, какой провод к какой клемме идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.

Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления схемы, а затем закрепите соединение с помощью гайки.Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение. © Дон Вандерворт, HomeTips

Затем присоедините оголенные концы проводов переключателя к проводам цепи, скручивая их по часовой стрелке, и закрепите их гайками. Покачивайте провода, чтобы убедиться в надежности соединений.

6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.

Установите новый переключатель правой стороной вверх. © Дон Вандерворт, HomeTips

Также убедитесь, что выключатель находится заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушек переключателя, или используйте специальные шайбы, продаваемые для установки регулировочных прокладок. Прикрутите выключатель к коробке.

7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.

Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. «Устранение неисправностей и ремонт осветительных приборов».

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором at Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Поменяйте старые дрянные трехпозиционные переключатели на хорошие

Не мирите со старыми трехпозиционными переключателями света, подобными этому. Поменяйте их на что-нибудь новое и улучшенное.

Тайлер Лизенби / CNET

Архаичные выключатели света с таким же успехом могут быть из каменного века. Все, что они делают, это включают и выключают свет. Они не могут мягко приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Поменяйте их местами на современные переключатели.

Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления.Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

Тайлер Лизенби / CNET

Шаг 1. Найдите свои переключатели

Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой площади.В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше. В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

Подготовьте инструменты и расходные материалы.

Тайлер Лизенби / CNET

Шаг 2: Соберите инструменты

Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой.Вот список:

Что вам понадобится

• Philips и отвертки с плоской головкой
• Тестер напряжения ручки

Имейте это на всякий случай

• Изолента
• Гайки для проводов
• Инструмент для зачистки проводов или линейные клещи

Необязательно, но спасибо, если у вас есть один

• Мультиметр (он же мультитестер)

Отключите питание цепи выключателя света на главной электрической панели.

Тайлер Лизенби / CNET

Шаг 3: Отключите питание

Безопасность должна быть приоритетом в этом проекте, и он начинается с убийства ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

Удалите эти уродливые лицевые панели.

Тайлер Лизенби / CNET

Шаг 4: Доступ к проводке

Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно решил записать их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и ​​соединениях. Научиться пользоваться этим инструментом — ценный навык.

Как только ваша ручка проясняет ситуацию, вы можете продолжать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

Расчистите путь, вытащив старый выключатель.

Тайлер Лизенби / CNET

Затем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя — провода все еще должны быть надежно прикреплены к винтам переключателя, удерживающим их на месте.

Перед тем, как погрузиться в дело, сфотографируйте переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись о том, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.

Загляните в электрическую коробку.

Тайлер Лизенби / CNET

Шаг 5: Оцените монтажную ситуацию

Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует много возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и сценарий в моем собственном доме.

Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и мой, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важно, чтобы проводники входили в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают переключатель в этой коробке к другому переключателю в коробке 2.

Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают выключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

Шаг 6: Примите решение продолжить или отменить

Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно случается с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, а в другом — три пучка.

Нередко один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

Взгляните на эти две диаграммы ниже. Первый — это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, что в коробке 1 есть три пучка проводов, а в коробке 2 — только одна.

Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

Стив Конэвей / CNET

Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

Схема 2: Это альтернативная схема трехпозиционного переключателя, с которой вы также можете столкнуться в своем доме.

Стив Конэвей / CNET

Шаг 7: Установите новые переключатели.

Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

В коробке 1 отсоедините провод от старого переключателя и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

Подсоедините черный провод к черной клемме нового переключателя.

Тайлер Лизенби / CNET

Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожными (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Черный и красный бегущие провода идут к латунным клеммам.

Тайлер Лизенби / CNET

В моем конкретном случае переключатели Lutron, которые я купил, имели одну латунную и одну синюю клемму.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.

В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

Тайлер Лизенби / CNET

Последнее звено, которое нужно сделать — это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью проволочной гайки (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. В любом случае, неизолированный медный провод заземления подключается к зеленой клемме на ваших переключателях.

Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

Тайлер Лизенби / CNET

Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

Тайлер Лизенби / CNET

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Не забудьте прикрепить медные провода заземления к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

Вставьте новые переключатели обратно в их коробки.

Тайлер Лизенби / CNET

Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Прикрутите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.

Установите новые лицевые панели.

Тайлер Лизенби / CNET

Настал момент истины. Включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, примите наши поздравления. Вы также приобрели навыки, чтобы справиться с этим.
