Подключение глубинного насоса к системе водоснабжения

Автор Монтажник На чтение 8 мин Просмотров 17.8к. Обновлено

Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности — для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.

Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

Рис. 1 Опускание глубинного электронасоса в скважину

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами — один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение — это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени — это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере — это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

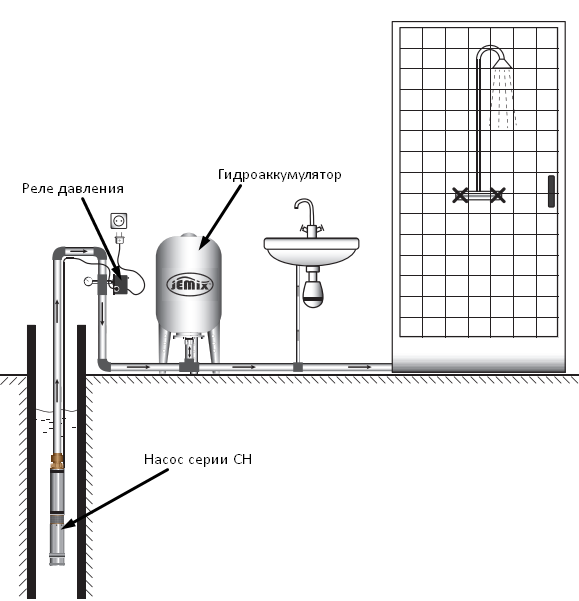

Рис .3 Схема подключения насоса для скважины к автоматике

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя — напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот — при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

  • При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Подключение глубинного насоса к системе водоснабжения, сборка насосной станции своими руками — основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.

Как установить автоматику на насос

Для человека жизненно важным является не только чистый воздух, но и чистые продукты питания. Если употреблять в пищу загрязненную воду, то это может привести к серьезным последствиям. Именно поэтому многие отказываются от центрального водоснабжения в пользу скважин. Где-то их приходится бурить в силу отсутствия других источников. И в том, и в другом случае будет неудобно постоянно включать насос, чтобы поднять воду на поверхность. Помочь в этом может автоматика для скважинного насоса. Что это такое и какие есть разновидности автоматики для насоса? Как она встраивается в систему? Об этом речь пойдет в статье.

Что необходимо знать

Нормальная система водоснабжения подразумевает постоянное наличие номинального давления. Если его не будет, то некоторая техника откажется запускаться. Это касается стиральных машин, некоторых видов котлов и других. Скважинный насос не может постоянно быть включенным, чтобы поддерживать это давление. Такой режим работы попросту выведет его из строя. Для решения этой задачи в систему встраиваются два дополнительных модуля. Одним из них является реле давления или автоматика для насоса, а вторым – гидроаккумулятор. Есть системы, которые подразумевают установку еще нескольких модулей, о которых будет сказано ниже.

Из чего выбрать

Принцип работы самой простой схемы, которая включает в себя автоматику для насоса и гидроаккумулятор сводится к тому, что насос поднимает определенный столб воды. При этом в трубопроводе возникает некоторое давление. Первым делом вода попадает в бак, который компенсирует гидроудары, после этого она подходит к реле давления или автоматике. В ней уже есть примитивный механический датчик, который, реагируя на конкретное давление, подает или отключает питание. Но не все виды автоматики для глубинных насосов работают по такому принципу, кроме того, некоторые из них не нуждаются в гидроаккумуляторе. На данный момент доступно три поколения реле давления.

Каждое из них имеет свои особенности, которые стоит учитывать при выборе и монтаже. Невозможно купить автоматику отдельно от скважинного насоса. Перед выбором автоматики необходимо знать, в каких режимах может функционировать насос и какие системы защиты интегрированы непосредственно в него. В современных агрегатах могут быть встроены датчики, которые отслеживают избыточное давление или превышение допустимой температуры агрегата. Доступны также насосы, которые имеют защиту от сухого хода. Она подразумевает остановку оборудования в случае, если в скважине закончилась вода. Такими же системами может быть оборудована и автоматика для насоса. Нет смысла в дублировании возможностей. При таком раскладе будет достаточно автоматики первого поколения.

Простейший вариант

Автоматика для насоса, которую относит к первому поколению, представляет собой простое электромеханическое устройство. Среди основных видов можно выделить:

  • поплавок;
  • датчик сухого хода;
  • реле давления.

Первый большей частью применяется в тех случаях, когда речь идет о выкачке жидкости из мест затопления или при перекачке ее из одной емкости в другую. Поплавок подключен непосредственно к насосу и реагирует на изменение уровня воды. Как только она падает до критической отметки, то он отключает насос. Реализовано это перекидным механизмом, который находится в герметичном корпусе и через который подается питание на насос. Датчик сухого хода может использоваться самостоятельно или быть частью автоматики для глубинного насоса. Суть функционирования элемента заключается в отслеживании наличия воды в системе. Если она пропадает, то модуль сухого хода выключает насос, чтобы сальники и двигатель не вышли из строя.

Реле давления представляет собой небольшой блок. Он может быть смонтирован рядом с помпой или на аккумуляторный бак. Все зависит от того, как будет удобнее. Самое простое устройство состоит из двух основных модулей:

  • электрического;
  • механического.

Электрическая часть представлена двумя группами клемм. В одну из них подводятся провода от питающего кабеля, а в другую те, что уходят к насосу. Есть специальный выключатель, который приводится в действие механической частью. Она представлена двумя пружинами и дополнительными элементами. Через специальное отверстие на мембрану давит вода, которая поступает от насоса. Воздействуя на нее, усилие передается к пружине. Пружина приводит в действие выключатель, который замыкает или размыкает контакты.

Обратите внимание! Использование простого варианта реле подразумевает наличие гидроаккумулятора.

Второе поколение

Автоматика следующего поколения представляет собой устройство, которое несколько сложнее в строении и в принципе функционирования. Вместо простейшей механической схемы, в таких реле используются дополнительные датчики. Они монтируются на насосной части, а также в определенных точках трубопровода. Такой подход позволил исключить из системы гидроаккумулятор. Замер давления производится непосредственно в трубопроводе. Как только отрывается кран или какое-либо устройство начинает использовать воду, датчик фиксирует падение давления. Сенсор передает соответствующий сигнал в главный блок управления, который включает подачу питания насоса. Как только давление достигает требуемого уровня, происходит обратный процесс.

Это не единственные датчики и возможности такого рода прибора. Некоторые модели имеют в своем строении дополнительный датчик температуры. Он способен контролировать состояние насоса и отключать его при достижении критического уровня. Если этого не сделать вовремя, тогда обмотки выйдут из строя и потребуется дорогостоящий ремонт. Доступна функция аварийного отключения. Она необходима в тех случаях, когда происходит прорыв трубопровода. Блокируя утечку, автоматика для насоса предотвращает затопление дома или участка. Некоторые модули имеют функцию защиты от сухого хода. Датчик слежения за уровнем воды подскажет, когда зеркало воды упадет и потребуется смещение насоса.

Совет! Стоит хорошо взвесить потребность в дополнительных функциях. Они значительно влияют на цену, но с подобными задачами справится обычный блок автоматики.

Автоматизированная система

Ее относят уже к третьему поколению подобных устройств. Она представляет собой целый механизм. Он обойдется значительно дороже предыдущих двух вариантов, но в промышленных масштабах без такого рода прибора не обойтись. Такая автоматика также выполняет функции по включению и отключению насосного оборудования в зависимости от изменяющихся обстоятельств, но делает это в интеллектуальном режиме. Благодаря этому удается продлить срок службы насоса. Кроме основных показателей, автоматика такого типа отслеживает мощность, которую потребляет насос во время работы. Чем больше требуется жидкости и чем на большую высоту ее необходимо поднять, тем больше потребление прибора.

Обычная автоматика всегда подает полную доступную мощность на насос. Но в некоторых случаях это вредит оборудованию. В целях экономии электроэнергии, а также ресурса двигателя целесообразнее было бы подавать мощности ровно столько, сколько требуется для конкретных задач. Производить регулировки перед каждым включением практически нереально. Именно для этого и создана автоматика третьего поколения. Микроконтроллер постоянно отслеживает давление, напор и количество воды, которое подается на поверхность. Если расход моментально увеличивается, то датчик подает сигнал и автоматика поднимает мощность насоса.

Процесс монтажа

Процесс монтажа простейшей автоматизированной системы, в которой будет присутствовать реле давления не требует особых знаний и больших усилий. Первым делом производится сборка насосного узла и его установка в скважину. Параллельно с ним опускается кабель питания, который привязывается к подающей трубе. На поверхности труба, которая идет от насоса подключается к гидроаккумулятору. Чтобы сделать это правильно, необходимо подготовить гидроаккумулятор. Чтобы последний мог выполнять свою функцию, в нем должен присутствовать воздух под давлением. Значение давления должно быть несколько выше нижнего порога отключения. Этот зазор составляет 10%.

Чтобы накачать требуемое количества воздуха, необходимо открутить в задней части специальную крышку, которая прикрывает золотник. Для работы понадобится автомобильный насос с манометром или обычный ручной без него. Если давление не поднимается, тогда проблема может быть с резиновой грушей, которая находится внутри бака. После подготовки бака на него устанавливается латунный пятерной переходник. В одно из его отверстий вкручивается автоматика, а во второе – манометр. Эти отверстия меньше по диаметру, чем другие. К одному из больших отверстий осуществляется подвод трубы, которая идет от насоса, а к другому – трубы которая будет уходить к потребителям.

Далее следует подключение электрической части автоматики. Клеммы обозначаются тремя латинскими буквами, которые указывают какой провод куда подключается. В отверстие с буквой N подводится нулевой провод, в отверстие L – фазный, третье отверстие может быть обозначено значком с тремя полосками или буквой E, к нему необходимо подключить провод заземления. Питающий кабель не подключается напрямую к общему автомату счетчика. Для него должен быть установлен отдельный автомат. Желательно, если он будет дифференциальным, чтобы улавливать малейшие утечки вследствие попадания влаги внутрь автоматики.

После подключения кабелей не стоит спешить закрывать крышку автоматики, потребуется настройка рабочих давлений. Большая пружина, которая находится внутри автоматики для насоса предназначена для регулировки сразу двух значений. Разброс между этими значениями регулируется меньшей пружиной, ее еще называют дельтой. Потребуется осуществить тестовый запуск насоса. Как только давление достигнет критической точки, и он отключится, необходимо следить за манометром и засечь точку, в которой произойдет включение двигателя. Стандартным значением, которое многие выбирают для себя составляет от 1,5 до 2 атмосфер.

Если по манометру видно, что показания превышают, тогда на автоматике для насоса необходимо покрутить гайку большой пружины по часовой стрелке. Не стоит слишком усердствовать, т. к. один поворот может изменить значение на 0,8 атмосферы. Когда будет достигнуто желаемое значение для давления воды от насоса, тогда можно похожим образом задать верхнюю точку, но вращать уже следует не большую, а маленькую пружину. Видео настройке автоматики для насоса можно посмотреть ниже.

Резюме

Как видно, процесс установки и настройки автоматики для насоса не составляет особого труда, если речь идет об обычном реле давления. Для устройств следующих поколений придется воспользоваться помощью профессионала или следовать руководству производителя.

Отправить комментарий

схема подключения к скважине, автоматике и электросети

На чтение 6 мин Просмотров 549 Опубликовано Обновлено

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

  • Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
  • Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
  2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
  3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

схемы монтажа и принцип работы

Иметь скважину на своем участке довольно выгодно, но чтобы осуществлять из нее забор воды понадобится любая помпа. Лучше всего для этих целей подходят погружные и поверхностные насосы. Чтобы упростить процесс забора воды, в системе водоснабжения используется автоматика для скважинного насоса, которую способен самостоятельно установить практически каждый хозяин.

Принцип действия и существующие разновидности автоматики

Автоматику нет смысла покупать для поверхностных насосов, используемых только для полива огорода. Его можно самостоятельно включить на определенное время, а затем выключить. А вот подключение скважинного насоса к системе водоснабжения всего дома без умного устройства не обойдется. Отдавая предпочтение тем или иным моделям автоматики, необходимо вначале узнать, какая система защиты уже установлена производителем в насосе. Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Иногда в комплектацию входит поплавок. Исходя из этих данных, приступают к выбору автоматики для насоса, которая представлена потребителю в 3 вариантах.

Важно! Под понятием сухой ход подразумевается работа двигателя без воды. Жидкость, проходя через корпус насоса, служит охладителем двигателя. Без автоматики, имеющей устройство защиты от сухого хода, у работающего двигателя произойдет перегрев и сгорание рабочих обмоток.

Простейшая автоматика 1 поколения

Эта защита чаще всего используется для автоматизированной подачи воды. Автоматика состоит из 3 устройств:

  • Блокиратор сухого хода отключит работающий агрегат без воды, обезопасив его от перегрева. Иногда дополнительно можно устанавливать поплавок-выключатель. Он играет ту же роль, отключая насос при снижении уровня воды, не давая ему перегреваться в сухом ходе. На первый взгляд – устройства примитивные, но защищают двигатель эффективно.
  • Гидроаккумулятор является неотъемлемой частью автоматики 1 поколения. Иногда это неудобно, но без него автоматизировать подачу воды не получится. Работает гидроаккумулятор автоматики погружного насоса как накопитель воды. Внутри находится рабочий механизм – мембрана.
  • Реле следит за давлением воды в гидроаккумуляторе. На нем должен быть установлен манометр, позволяющий настраивать параметры срабатывания контактов реле.

Установить любой насос с автоматикой 1 поколения проще всего, так как отсутствует сложная электрическая схема. Работает система просто. Когда начинается расход воды, давление в гидроаккумуляторе понижается. Дойдя до нижнего предела, реле включает насос для нагнетания новой порции воды в бак. Когда давление в гидроаккумуляторе дойдет верхнего предела, реле отключает агрегат. Во время работы цикл повторяется. Регулируют минимальное и максимальное давление в гидроаккумуляторе с помощью реле. В устройстве выставляют нижний и верхний предел срабатывания, а помогает в этом манометр.

Электронная автоматика 2 поколения

Прибор автоматического контроля 2 поколения представляет собой электронный блок с набором датчиков. Последние располагаются на самом насосе, а также внутри трубопровода, и позволяют работать системе без гидроаккумулятора. Сигнал от датчиков принимает электронный блок, где и происходит управление работой системы.

Как установленный датчик способен заменить гидроаккумулятор, можно понять по работе системы. Накопление воды происходит только в трубопроводе, где установлен один из датчиков. При снижении давления, датчик отсылает сигнал блоку управления, а тот, в свою очередь, включает насос. После восстановления давления воды в трубопроводе по той же схеме идет сигнал на отключение агрегата.

Чтобы установить такую автоматику потребуются базовые знания электротехники. Принцип работы защиты 1 и 2 поколения практически одинаков – по давлению воды. Однако электронный блок с датчиками выходит намного дороже, что не делает его популярным среди пользователей. Еще автоматика позволяет отказаться от использования гидроаккумулятора, хотя он часто выручает при отключении электричества. В емкости всегда остается запас воды.

Усовершенствованная электронная автоматика 3 поколения

Самой надежной и эффективной является автоматика 3 поколения. Ее стоимость довольно высокая, зато существенно экономится электроэнергия благодаря точной настройке работы двигателя. Подключить такой автоматический блок лучше доверить специалисту. Автоматика 3 поколения 100% защищает двигатель от всевозможных поломок: перегрев от сухого хода, сгорание обмоток при перепаде напряжения и др.

Как и в аналоге 2 поколения, автоматика работает от датчиков без гидроаккумулятора. Но суть ее эффективной работы заключается в тонких настройках. Дело в том, что любой электродвигатель насоса при включении качает воду на полную мощность, что не всегда требуется при малом ее расходе. Автоматика 3 поколения включает двигатель на такую мощность, которая требуется для определенного количества забора и расхода воды. Это позволяет экономить электроэнергию и продлевает срок службы агрегата.

Внимание! Умышленное завышение давления воды в системе снижает КПД насоса и увеличивает расход электроэнергии.

Назначение шкафа управления насосом

Подключение насоса к автоматике не обходится без установки электрического шкафа. Особенно он важен в системе водоснабжения, работающей от погружного агрегата. Внутри шкафа размещают все узлы управления, контроля и предохранители.

Установленными в шкафу автоматами выполняют плавный пуск двигателя. Легкий доступ к оборудованию позволяет регулировать частотный преобразователь, измерять характеристики тока на клеммах, регулировать скорость вращения насосного вала. Если используется несколько скважин с насосами, все приборы управления можно разместить в одном шкафу. На фото показана типичная схема оборудования, которая может находиться в шкафу.

На видео рассказывают об управлении насосом:

«Водолей» – лучшее решение домашнего водоснабжения

Рынок предлагает потребителю огромный выбор насосного оборудования. Для домашней системы водоснабжения лучшим вариантом является погружной насос для колодца и скважины «Водолей» от отечественных производителей. Агрегаты давно себя зарекомендовали высокой производительностью, длительным сроком эксплуатации и качественным исполнением. Плюс к этим достоинствам, цена изделия в несколько раз меньше от импортных аналогов с аналогичными характеристиками.

Работа погружного насоса происходит под водой. Часто доставать агрегат оттуда нежелательно. «Водолей», как и все погружные аналоги, выполнен в виде удлиненной капсулы. Корпус сделан из нержавейки. Сверху имеется 2 петли для фиксации страховочного троса. По центру расположен патрубок для фиксации подающей трубы. Кабель электропитания входит в корпус через герметичное соединение. Внутри корпуса находится электродвигатель, на вал которого насажены крыльчатки в отдельной рабочей камере. По конструкции и способу забора воды «Водолей» относится к центробежным агрегатам.

Превосходит колодезный погружной насос агрегат поверхностной установки простотой запуска. Достаточно подать питание, и лопасти сразу же начнут захватывать воду, подавая ее в систему. Чтобы запустить поверхностный насос, в заборную трубу и рабочую камеру с крыльчаткой, придется нагнетать воду через заливное отверстие. Производят насосы «Водолей» разной мощности и габарита. В быту используют модели диаметром 110–150 мм, в зависимости от сечения обсадной трубы скважины.

На видео рассказывают, как выбрать насос и какие бывают модели:

Установка погружного насоса и подключение его к автоматике

Схема подключения погружного агрегата зависит от того, какая используется автоматика для насоса, и обычно она отражена в руководстве по эксплуатации. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора.

На этих видео пошагово рассказывают о монтаже погружного насоса:

Работы начинают с обвязки гидроаккумулятора. Согласно схеме к нему поочередно подсоединяют оборудование. Все резьбовые соединения уплотняют фумлентой. На фото можно увидеть очередность сборки.

Первой на резьбу гидроаккумулятора накручивают «американку». Это разъемное соединение в будущем пригодится для обслуживания накопителя воды, часто связанное с заменой резиновой мембраны. На свободную резьбу американки накручивают бронзовый переходник с резьбовыми отводами. В них вкручивают манометр и реле давления. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Другой конец трубы фиксируют с помощью фитинга к патрубку насоса.

Подающую трубу с насосом укладывают на ровном участке. К петлям на корпусе агрегата крепят страховочный трос с запасом длины около 3 м. К трубе шагом 1,5–2 м пластиковыми хомутами фиксируют трос с кабелем. Свободный конец троса закрепляют возле обсадной трубы скважины. Теперь осталось спустить насос внутрь скважины, и натянуть страховочный трос. Обсадную трубу закрывают защитным оголовком, препятствующим засорение скважины.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления. После первого включения насос сразу начнет качать воду в гидробак. На этом этапе надо сразу открыть водоразборный кран, чтобы стравить воздух.

Когда вода начнет течь равномерно без примесей воздуха, кран закрывают и смотрят на манометр. Обычно реле уже идет отрегулировано на верхний параметр давления воды – 2,8 атм., и нижний предел – 1,5 атм. Если манометр показывает другие данные, реле необходимо отрегулировать винтами, стоящими внутри корпуса.

Схема установки поверхностного насоса с автоматикой

Схема сборки системы с поверхностным насосом имеет несколько отличительных нюансов. Вся цепочка из автоматики набирается по тому же способу, что и для глубинного насоса. Но так как агрегат устанавливается возле скважины, к его входу подсоединяют ПВХ трубу забора воды диаметром 25–35 мм. На ее второй конец с помощью фитинга крепят обратный клапан, после чего спускают в скважину. Длину трубы подбирают так, чтобы обратный клапан был погружен в воду на глубину около 1 м, иначе насос будет захватывать воздух.

Перед первым запуском двигателя, через заливное отверстие необходимо налить воды, чтобы заполнить заборную трубу и рабочую камеру насоса. Если все соединения выполнены герметично, после включения насос сразу начнет качать воду.

Скважина, оборудованная автоматической системой подачи воды, создаст комфорт проживания в частном доме и обеспечит своевременный полив приусадебного участка.

Электрическое подключение погружного однофазного насоса


Хочется напомнить, что насосное оборудование, вещь достаточно дорогостоящая. Выход из строя насоса или его автоматики грозит не только новыми денежными расходами, но и продолжительным отсутствием воды в доме и прочими неприятностями.


Максимальную защиту необходимо предусмотреть еще на этапе проектирования системы.


Абсолютно обязательной является защита насоса от работы без воды. От такой ситуации никто не застрахован, даже в хорошо пополняемых источниках.


Так же необходимо обеспечить максимальную защиту электрической части.


Необходима установка защиты от короткого замыкания, от тока утечки. Нельзя включать насосы при сильных перепадах напряжения. Устанавливается стабилизатор напряжения и защитное устройство, не допускающее включение при вредном перепаде напряжения. Необходимо установить устройство, отключающее насос при превышении силы тока, что является аварийной ситуацией, например забившаяся песком крыльчатка насоса с ее блокировкой.


Если в доме имеется несколько фаз, желательно установить прибор автоматически выбирающий наиболее подходящую по параметрам.


Приборы управления и автоматики желательно подключать через магнитный пускатель, что разгрузит контакты реле автоматики и значительно продлит ей жизнь.


В данной комплектации, представлена типовая схема электрического подключения погружного насоса водоснабжения. Эта схема обеспечивает комплексную защиту людей и насосного оборудования: защиту от короткого замыкания; защиту от перегрузки и блокировки насоса; защиту от поражения людей электрическим током; защиту насоса от работы без воды; защиту от недонапряжения и перенапряжения; защиту клемм реле давления от прогорания.


Щит включает в себя все функции блока управления и защиты Grundfos SQSK, но имеет расширенные возможности по дополнительной защите насоса и людей.


Обратите внимание, что метраж электрического кабеля следует установить из конкретных потребностей.


Схема подключения:


1 — автоматический выключатель


2 — устройство защитного отключения


3 — электронный предохранитель ОС-1-10


4 — реле контроля напряжения РН-113


5 — магнитный пускатель


6 — блок управления насосом по уровню HRH-5


7 — пара соединительных клемм

Как подключить скважинный насос — монтаж и электросхема, установка в скважину

Применение скважинных насосов для домашних нужд и потребностей малого бизнеса достаточно широко. Первое и самое сложное – иметь саму скважину, в которой есть вода. Если же такой источник есть, то следующей, не менее важной задачей, будет подъём из него воды на поверхность. Для этой цели используются скважинные насосы.

Подавляющее количество их потенциальных владельцев не всегда знают, как правильно подойти к выбору нужного агрегата. Важно также знать порядок и правила установки и подключения насосного оборудования. В этом помогут некоторые элементарные знания, речь о которых пойдёт ниже.


Содержание:

  1. Критерии выбора
  2. Протяжённость водопровода и количество узлов
  3. Особенности монтажа оборудования
  4. Электрическая схема
  5. Особенности скважины

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

  1. Рабочая точка агрегата
    Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
    Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.
  2. Типы скважинных насосов
    Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

  • Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
    Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
    Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
    Делятся данные устройства на:
    — центробежные без эжектора,
    — самовсасывающие с эжектором.
  • Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Протяжённость водопровода и количество узлов

Хотя вода по системе будет перемещаться горизонтально, потерь в узлах и трубах не избежать. Приобретаемое оборудование рекомендуется покупать с запасом мощности до 20%.

Эти устройства также делятся на две категории:

  • центробежные, имеющие более высокую цену и лучшую производительность;
  • вибрационные, стоящие меньше и работающие хуже.

Вибрационные насосы имеют всасывающий клапан, который может располагаться:

  • в верхней части прибора;
  • в нижней части устройства.

Возможность избегать попадания донной грязи, в первом варианте, может компенсироваться проблемой в работе при низком уровне воды в скважине.

Второй вариант имеет обратные стороны – возле дна такой насос засасывает глину, при этом, низкий уровень воды станет помехой в разы меньше.

Установка вибрационных приборов не рекомендуется в песчаных скважинах, которыми принято считать все каналы, выполненные до глубины межпластовых или грунтовых вод.

Особенности монтажа оборудования

Есть два варианта монтажа насоса:

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов:

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Схема электрического подключения скважинного насоса

Во время монтажа насоса вам могут понадобиться металлофторопластовые втулки, варианты их исполнения можно посмотреть здесь https://cema-bearing.com/metalloftoroplastovie_vtulki/.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно:
1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

  1. Простой колодец с глубиной до 20 метров.
  2. Колодец-скважина, имеющий параметр до 30 м.
  3. Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
  4. Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

  • целевое назначение источника,
  • необходимое количество воды,
  • наличие или отсутствие разрешительных документов,
  • цена,
  • геодезические условия местности,
  • глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

  • параметров бурильного оборудования,
  • характеристик будущего насоса,
  • ценовой доступности процесса,
  • целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

  • сколько воды будет давать будущий источник;
  • как быстро он будет восстанавливаться;
  • как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час.
Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы.
Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине.
Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

  • времени года,
  • интенсивности выкачивания,
  • параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

  • экономить электроэнергию,
  • продлить ресурс насоса,
  • обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Cхема насоса. Схема глубинного и погружного насоса. Схема подключения насоса

Выбор схемы подключения насосов зачастую предстоит владельцам загородных домов и коттеджей, хозяева рано или поздно сталкиваются с такой проблемой, как обеспечение водоснабжения своих домов.

Постоянно привозить воду и хранить её в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается насос. Такой насос может снабжать водой не только дом, но и огород.

Содержание статьи

Схема такого насоса и его характеристики подробно рассмотрены здесь. В общих чертах центробежный насос состоит из
  ротора и статора
  рабочего колеса и вала
  направляющего аппарата и корпуса
  нагнетательно и всасывающего патрубков.

Немного теории

Для повышения производительности конструктивная схема насоса может изменяться.

Конструктивная схема параллельного соединения колес насоса

При параллельном соединении каждое лопастное колесо подает только часть общей подачи, создавая полный напор, поток в насосе делится на ряд параллельных струй. Такие насосы называют многопоточными.

При входе в насос поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в таком случае представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично относительно плоскости, нормальной к оси насоса. При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Конструкция такого насоса получается очень компактной.

Конструктивная схема последовательного соединения колес насоса

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче, напор в насосе возрастает ступенями.

Такой тип конструкции позволяет увеличить напор насоса во столько раз, сколько у него ступеней. Все колеса насажены на общий вал и образуют единый ротор насоса.

Система уравновешивания осевого давления, подшипники, сальники объединяют в одном общем для всех ступеней корпусе, что придает насосу компактность, уменьшает вес и снижает стоимость.

Схема глубинного и погружного насоса

Схема подключения погружного насоса нужна для того, что посмотреть в каком порядке происходит соединение всех деталей.

Первым делом необходимо определиться с глубиной скважины. Глубина скважины определяется глубиной залегания грунтовых вод. Необходимо помнить, что расстояние от дна скважины до насоса должно составлять не менее 1 метра. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Для обеспечения бесперебойного всесезонного использования скважины, оборудуется специальный колодец – кессон. Глубина кессона должна быть не менее глубины промерзания почвы.

1. Труба, выходящая из скважины в кессон подрезается и соединяется с трубой, прокладываемой в траншее, идущей к дому. Таким образом, трубопровод, расположенный в траншее идущей к дому, должен находится на глубине не менее глубины промерзания почвы – т.е. на уровне нижней границы кессона. Рекомендуется в этой траншее закладывать две трубы: первая труда – водопровод, вторая – электропроводка.

Непосредственно перед узлом регулирования давления и гидроаккумулятором необходимо установить фильтр грубой очистки. Дополнительно такой же фильтр устанавливается на выходе гидроаккумулятора перед подачей воды в трубопроводную систему дома, но это требование носит рекомендательный характер.

2. Далее необходимо подключить электропитание насоса. Соединение проводов производится согласно электрической схеме подключения насоса. Пульт управление насосом организуется в котельной дома.

Электрическая схема подключения насоса

Подключение насоса напрямую к электропитанию грозит быстрой поломкой центробежного агрегата и основная причина в том, что насос продолжит работать в холостую даже при падении уровня воды. Для бытовых систем водообеспечения правильным вариантом является включение в схему водоснабжения заводских блоков автоматики. Такие блоки называют — станциями управления насосом или гидроконтроллерами.

Основные функции гидроконтроллера:
   Плавный пуск и плавная остановка насоса;
   Автоматическое поддержание давления;
   Защита насоса от скачков напряжения;
   Защита от отсутствия уровня воды в скважине;
   Защита от перегрузки в сети.

Такой блок автоматического управления скважинным насосом очень нужное устройство и поэтому, солидные фирмы включают его в комплектацию насоса, зачастую с ограниченным функционалом.

Скважинный насос, гидроаккумулятор и схема их подключения в этом случае выглядят следующим образом.

1 — блок управления

2 — кабель насоса с вилкой

3 — кабель с розеткой

4 — автоматический выключатель

5 — розетка с заземлением

6 — насос

7 — кабель насоса

8 — ниппель

9 — обратный клапан

10 — нагнетающий трубопровод

11 — крестовина

12 — переходный ниппель

13 — металлорукав

14 — гидроаккумулятор

15 — трубопровод

Однако, для более долгой работы блока автоматики в схему подключения скважинного насоса необходимо добавить контактор, который обеспечит одновременное включение блока автоматики с погружным насосом.

Контактор – это высоконадежное изделие предназначенное для управления электрическими нагрузками, требующими большого количества включений/отключений.

Схема подключения реле насоса и гидроаккумулятора

В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления. Используется только реле давления.

Реле давления обеспечивает отключение насоса от электрической сети при достижении верхнего предела давления воды в гидроаккумуляторе и включение насоса при достижении давления воды ниже нижнего предела.

Одновременно с подключением реле давления к насосу в схему добавляют блок автоматики, который защищает насос от работы на сухой ход (отсутствие уровня воды в скважине).

Электрическая схема подключения реле давления и автоматики насоса в этом случае выглядит следующим образом.

Схема подключения глубинного насоса для подачи воды должна производится только специальным водопогружным кабелем, обеспечивающим надежное заземление. Стандартный влагозащищенный кабель в этом случае не подойдет. Длина проводки равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель крепится(припаивается) непосредственно к насосу, изоляция выполняется термоусадочной гидромуфтой. Сам процесс термоусадки довольно сложен, особенно при выполнении в первый раз, поэтому эту процедуру рекомендуется оставить профессионалам, поскольку превышение времени термоусадки грозит потерей эластичности и водостойкости, а недостаточная термоусадка характерна неполной гидроизоляцией кабеля.

Подключение ПЗУ (пускозащитное устройство) для погружных насосов

Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя. Пуск является наиболее неблагоприятным режимом для электродвигателей и для того, чтобы предупредить негативные последствия, возникающие при пуске устанавливается ПЗУ насоса.

ПЗУ служит для защиты электродвигателя по току, осуществляя его автоматическое выключение при появлении перегрузки. Это осуществляется с помощью теплового реле, размещенного в корпусе насоса.

Кроме того, в устройство(вместе с реле) входят:

— конденсатный блок

— клеммы

Все эти элементы объединены в общую электрическую схему.

Схема подключения насоса к гидроаккумулятору

3. Далее должно быть выполнено подключение гидроаккумулятора к глубинному насосу.

Гидроаккумулятор является одной из важнейших составляющих системы водоснабжения дома. Гидроаккумулятор используется для накопления воды, поддержания давления в водопроводной системе и при необходимости добавления воды в трубопровод (например, при падении давления).

Гидроаккумулятор представляет собой металлическую емкость, внутри которой размещена резиновая мембрана.

Схема глубинного насоса при подключении его к гидроаккумулятору должна включать реле давления и манометр. Для удобства обслуживания и контроля давления гидроаккумулятор размещается в котельной дома. Заводские настройки реле давления: нижнее — 1,5 Бар, верхнее – 2,8 Бар.

Перед подключением насоса к гидроаккумулятору необходимо убедится в наличии давления в баке. Давление в баке НЕ должно превышать давления, выставленного на реле. Рекомендуемое значение давления бака гидроаккумулятора должно быть на 0,2 – 1 бар меньше давления, выставленного на реле.

4. Подготовка к спуску насоса в скважину. Схема погружного насоса для обеспечения подачи воды в дом должна содержать: бочонок + обратный клапан + фитинг. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

Перед спуском насоса в скважину, сразу после подрезки выходящей из скважины трубы на нее надевается нижняя часть оголовка и резиновое кольцо-уплотнитель. Каждое соединение должно быть тщательно герметизировано, чтобы защитить систему от протечек.

Опускание насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Трос подбираю с запасом два – три метра, для возможности закрепления его на концах: с одной стороны – это верхняя часть насоса (протягивается через специальные отверстия), на другой стороне крепятся специальные зажимы (или заклепка). Зажимы тщательно заматываются изолентой.

Трубу, по которой насос будет подавать воду в дом необходимо выпрямить на ровной поверхности. Рядом разматывается кабель электропитания, так же с тросом. Насос подготовлен к спуску.

5. Спуск насоса в скважину. Схема погружного насоса в скважину выглядит следующим образом. С помощью строительных стяжек, через каждые 1,5 – 2 метра необходимо закреплять трос в трубе.

После спуска на обсадную трубу надевают скважинный оголовок. Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

6. Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединять ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

7. Включение насоса в розетку

На панели управления загорается сигнальная лампа. Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то выключение и включение насоса будет осуществляться в соответствии с его настройками. Подключение насоса успешно завершено.

Подробная видео инструкция

Схема установки насоса не отличается высокой сложностью проводимых работ, но требует внимательного и последовательного выполнения каждого этапа работ. Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. В идеальном варианте – обратитесь за помощью к профессионалам.

Вместе со статьей «Cхема насоса. Схема глубинного и погружного насоса. Схема подключения насоса» читают:

Приложения ПЛК для погружных насосов

В своей роли менеджера сегмента рынка насосного оборудования для Schneider Electric, одна из задач члена SWPA Джека Кримера заключается в том, чтобы всегда помнить о конечном пользователе насоса, и одна вещь, которая в последние годы успокаивала бесчисленное количество пользователей насосов, — это расширение технологии программируемых логических контроллеров (ПЛК). Поскольку предыдущие поколения инженеров по насосам вышли на пенсию, их институциональные знания пришлось заменить автоматизацией.В этом месяце в SWPA Insight Кример вместе с исполнительным директором SWPA Адамом Столбергом обсуждает жизненно важный вклад, который ПЛК внесли в подводные аппараты.
Как технология программируемых логических контроллеров (ПЛК) эволюционировала от своих ранних воплощений до современного состояния? Какие преимущества получили погружные насосы в результате этого развития?
Логику программирования стало проще создавать. Это полезно, потому что многие эксперты по насосам не относятся к тому типу программистов ПЛК / автоматизации, которые занимались бы автоматизацией в таких отраслях, как автомобилестроение, робототехника или другое производство.Сложность прокачки не требует такого же уровня сложности. Следовательно, интерфейс программирования должен быть удобным для пользователя, чтобы позволить специалистам по управлению насосами приступить к работе с меньшими усилиями.
Кроме того, в программное обеспечение ПЛК входит множество встроенных, готовых к использованию программных логических функций с часто используемыми последовательностями откачки. Примеры включают обнаружение сухого насоса, управление уровнем, давлением и расходом, переключение нескольких насосов, сигнализацию и т. Д. Эти встроенные функции позволяют пользователям настраивать насосные системы без необходимости разрабатывать эти часто используемые функции с нуля.Просто используйте функциональный блок и измените параметры в соответствии с системой.
Погружные аппараты уже хорошо известны своей выгодой в отношении стоимости жизненного цикла по сравнению с другими типами насосов. Как ПЛК добавляют к этому преимуществу?
Отслеживайте и отслеживайте потребление энергии и время цикла, чтобы вычислить, использует ли двигатель слишком много энергии, что указывает на проблемы, или требует обслуживания или замены. Таким образом можно избежать простоев, не заменяя дорогое оборудование ради профилактического обслуживания слишком рано.

Программное обеспечение ПЛК теперь включает специальные функции насоса, которые могут снизить затраты, увеличить срок службы и т. Д.
Aux Pump Control: Функциональный блок AuxPumpCtrl управляет и переключает вспомогательный насос в периоды низкой нагрузки (например, в ночное время ).
Защита от кавитации: Помогает избежать эксплуатации насосов VS и FS в ситуации кавитации, вызванной ситуацией низкого давления на стороне всасывания.
Снижение уставки компенсации: Чтобы помочь компенсировать потери на трение, функциональный блок CompSpB адаптирует давление после изменения значения ступени.
Заданное значение компенсации (расход): Чтобы помочь компенсировать потери на трение, функциональный блок CompSpFlow адаптирует заданное значение давления (i_rSp) в соответствии со значением расхода, предоставленным расходомером. Это помогает поддерживать постоянное давление даже в самой высокой и самой удаленной точке системы.
Device Switch Control: Функциональный блок DevSwcCtrlB переключает приводы с регулируемой скоростью (VSD), насосы с регулируемой скоростью (VS) и насосы с фиксированной скоростью (FS) в соответствии с различными критериями, чтобы поддерживать постоянное давление в водопроводной сети. сеть.
Функциональный блок PipeFill проверяет давление в трубе на стороне нагнетания.
Функциональный блок PumpAvaiB указывает доступность максимум четырех насосов путем обработки входных сигналов внешних клавишных переключателей, датчиков и контакторов.

Функциональный блок PumpPidStag состоит из функции ПИД-регулирования и функции переключения / выключения для выполнения следующих основных задач:

  • Создание контрольного значения с помощью функции ПИД. Это значение используется в качестве задания скорости для преобразователей частоты.
  • Создание значения ступени насоса с помощью функции ступени. Значение ступени указывает количество насосов, необходимое для поддержания постоянного давления в водопроводной сети. Расчет значения ступени основан либо на значениях давления (фактическое давление, уставка давления, на которую влияют другие функции), либо на фактическом расходе в сети. Оба каскадных решения используют контрольное значение в качестве задания скорости для преобразователей частоты.

Как ПЛК повысили взаимосвязь подводных аппаратов и какие выгоды от этого извлекли пользователи насосов?
ПЛК могут быть связаны между собой в течение многих лет.Это позволяет распределять нагрузку, выравнивать износ и улучшать общий контроль. Он также обеспечивает удаленный доступ для настройки и мониторинга без посещения объекта. Удаленный доступ позволяет контролировать и регулировать, не отправляя кого-либо в грузовик, а также регистрацию данных для записи и выставления счетов. ◆
____________________________________________
MODERN PUMPING TODAY, июль 2017
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНОЕ цифровое издание журнала Modern Pumping Today !

Автоматизация зданий для насосов — Расширение возможностей насосов и оборудования

Основы работы с насосами для автоматизации зданий

Автоматизация здания — это термин, обозначающий автоматическое централизованное управление системами отопления, вентиляции и кондиционирования, освещением, водопроводом и другими системами здания с помощью системы управления зданием или системы автоматизации здания (BAS).Целью насосов для автоматизации зданий является улучшение работы систем здания, повышение комфорта пассажиров и снижение эксплуатационных расходов, отчасти за счет снижения потребления энергии.

Насосные системы для автоматизации зданий

Компьютеризированная центральная станция, которая все чаще используется в более крупных объектах, является сердцем BAS, поскольку она отслеживает и контролирует такие процессы, как кондиционирование воздуха, отопление и водоснабжение. Система часто поставляется с насосами с электронным управлением, которые можно легко интегрировать, что повышает удобство и экономит энергию.Поскольку каждое здание имеет свои собственные потребности и требования к использованию, системы автоматизации зданий и их насосы должны быть оптимально согласованы, чтобы получить прибыль от минимальных затрат на установку, снижения эксплуатационных расходов, а также гарантировать высокий уровень защиты от сбоев системы.

Насосы, используемые в системах автоматизации зданий

Эти передовые насосы предлагают невероятные альтернативы для разработки систем автоматизации зданий. Учитывая достижения в технологии автоматизации, при разработке этих автоматизированных систем используется множество различных методов взаимодействия.Вот несколько автоматических насосов, которые можно использовать в BAS.

Насосы для водоснабжения — Водозабор зависит от типа сооружения, включая образовательные учреждения, гостиницы, фабрики, медицинские центры и многие другие, которым часто требуются универсальные системы, отвечающие определенным индивидуальным требованиям. Эти специальные насосы обычно обеспечивают эффективное снятие напряжения, использование дождевой воды и бытовой воды, воду для тушения пожаров и даже забор неочищенной воды, чтобы обеспечить надежную подачу питьевой воды на все этажи и участки здания, даже в расположенные на высоком уровне краны.

Канализационные и дренажные насосы — Отбор и транспортировка сточных вод играют решающую роль как в сбережении ресурсов, так и в защите окружающей среды. Однако постоянные трудности могут повлиять на условия работы насосных систем и потребовать новых и инновационных решений для улучшения процедур. Эти насосы предназначены для легкого сбора и транспортировки сточных вод и других сред и их отвода через стандартный дренаж или канализацию под давлением.

Насосы для кондиционирования воздуха и отопления — Для точного управления окружающей средой и поддержания диапазона нагрева, воздушного потока и влажности в здании могут быть разные потребности в обогреве и охлаждении в зависимости от его назначения, от медицинского до производственного.Эти типы насосов часто являются высокоэффективными и энергосберегающими в версиях с мокрым ротором и с сухим ротором, имеют подъемные устройства для конденсата и оснащены усовершенствованными средствами управления и регуляторами насоса.

Подробнее о насосах для автоматизации зданий

Интеллектуальные насосы для систем автоматизации зданий — доктор Стефан Грайцке возглавляет отдел электронных разработок Wilo. В этой статье он исследует электронные интеллектуальные насосы и объясняет, как технология преобразователя частоты получает производственные данные и способствует повышению энергоэффективности.

Энергоэффективная технология для всего здания. В этом восьмиминутном видео от Siemens объясняется, что такое автоматизация зданий, а также ее преимущества. Это включает в себя экономию 30% эксплуатационных расходов с помощью эффективной системы отопления, вентиляции и кондиционирования воздуха и других сопутствующих товаров.

Интеграция высокоэффективных насосов с сухим ротором в автоматизацию зданий — в этой статье журнала Impeller Magazine обсуждаются BAS, которые используются в более крупных объектах, и то, как системы способствуют повышению уровня комфорта для тех, кто находится внутри, а также повышению эксплуатационной надежности и эффективности.

2016 AHR Expo — Международная выставка систем кондиционирования, отопления и охлаждения проводится компанией International Exposition Company в Орландо с 25 по 27 января 2016 года. Она предназначена для всех профессионалов HVACR от подрядчиков до производителей и высшего руководства. На выставке будет представлена ​​выставка «Автоматизация и управление зданиями», полностью посвященная автоматизации зданий, контролю климата, системам управления энергопотреблением и объектами, системам беспроводного мониторинга и другим BAS, включая средства управления освещением, пожарную сигнализацию, безопасность и многое другое.

Обязательно посетите Empowering Pumps на стенде AHR Expo № 2595. Кроме того, убедитесь, что вы видите этих экспонентов!

Погружные электрические насосы для перекачки нефти и газа: автоматика управления

Работа скважин и автоматика

Вы можете использовать свою скважину непрерывно или работать с погружным электронасосом только часть дня. Объем скважины и количество жидкости, которое вам нужно добыть за день, определят, что лучше всего подходит для вашей работы.

В прошлом органы управления насосами были довольно простыми и стандартизованными. Компьютерные элементы управления стали намного более популярными и допускают большую автоматизацию. Новые версии и конструкции элементов управления являются обычным явлением, однако важно понимать, как работает ваша конкретная установка.

Рисунок 1. Устье электрического погружного насоса. Он включает обратный клапан, манометр, штуцер, шаровой кран и шланг для контроля производства.

Одной из наиболее важных частей устья скважины является обратный клапан, который должен удерживать, когда электрический погружной насос работает. Если обратный клапан протекает, жидкость может стекать обратно в пласт. Это может привести к тому, что насос будет свободно вращаться и вращаться против часовой стрелки, когда скважина закрыта. Если питание включается, когда насос вращается в обратном направлении, внезапный крутящий момент может вызвать отказ вала. Чтобы отремонтировать насос после такого рода поломки, вам нужно будет вытащить насос целиком.Чтобы предотвратить проблемы, следите за манометром на устье скважины, который обычно показывает, развивается ли проблема.

Установка и контроль скважин

Более глубокие скважины и скважины с более высокими объемами добычи будут иметь более сложные средства управления, а также более сложное оборудование. На рис. 1 вы можете увидеть электрический погружной насос, который настолько прост, насколько это возможно. В нем есть все, что нужно для работы такой скважины, но в случае скважины с незначительной продуктивностью это окажет незначительное влияние на доход от аренды в случае возникновения проблем.При более высокой добыче скважины обычно стоит инвестировать в более сложные системы. Чем больше у вас информации, тем проще будет распознать и проанализировать производственные проблемы и сократить время простоя.

Постоянная работа насоса

Для мониторинга производительности скважины вам нужно установить диаграмму на устье скважины. Когда насос работает непрерывно, на диаграмме будут две устойчивые линии. Один указывает давление в корпусе при работающем насосе, а другой указывает давление в трубке в выкидной линии.Вам нужно будет следить за графиком, даже когда скважина работает нормально. После этого у вас будет набор базовых показателей, которые можно использовать для диагностики проблем. Без записи, которую предоставляет диаграмма, анализ производительности для выявления проблем затруднен.

Рис. 2. На этой диаграмме показана типичная запись насоса, работающего в непрерывном режиме. (любезно предоставлено Reda Pump Company)

Непрерывная работа насоса

Есть некоторые особенности, на которые следует обратить внимание, если вы собираетесь использовать погружной насос только часть времени.Когда насос не работает, давление в корпусе увеличивается, а давление в НКТ будет ниже. Когда насос включен, верно обратное: давление в корпусе падает по мере падения уровня жидкости в корпусе. Точно так же давление в трубопроводе в баке увеличивается при работе насоса. Существуют наборы диаграмм, которые демонстрируют, что будет показано на диаграмме, если насос не работает нормально.

Рис. 3. Диаграмма, показывающая типичную диаграмму насоса, работающего только неполный рабочий день.(любезно предоставлено Reda Pump Company)

Устранение проблем

Если у вас возникнут проблемы с погружным насосом, вам, скорее всего, понадобится специальное оборудование. Также неплохо иметь на месте опытного специалиста, который может дать совет и взвесить решения.

При вытягивании НКТ необходимо снять кабельные зажимы и хомуты, а электрическую линию намотать на специальный прицеп, который был передан в аренду для ремонта.После обслуживания электрическую линию можно повторно зажать с внешней стороны трубки, поскольку она возвращается в отверстие.

Ваш аппетит к знаниям в нефтегазовой отрасли так же ненасытен, как наш? 😀 Если да, то ознакомьтесь со статьей по теме Использование погружных насосов для перекачки в лизинг при добыче нефти и газа — она ​​наверняка вас накачнет !!!

(Посещено 909 раз, 1 посещено сегодня)

Системы управления насосами

Эта часть серии обучающих программ по насосам.Первая страница находится в Насосы: Выбор насоса по шагам.

Самый простой тип системы управления насосом — это простая вилка и розетка. Чтобы включить насос, просто вставьте его в розетку, чтобы выключить воду, просто отключите его. Это пример самой простой системы управления насосом, и все же все элементы управления насосом являются не более чем разновидностью этой же процедуры. Насос запускается и останавливается включением или отключением питания!

Следующим шагом в управлении насосом является избавление от вилки и розетки и использование постоянного выключателя для включения и выключения потока энергии, похожего на выключатель света.Некоторые маленькие насосы останавливаются и запускаются именно таким образом. Но с более высоким напряжением и силой тока, обычно используемыми для ирригационных насосов, простой переключатель не будет безопасным или практичным. Переключатель должен быть огромным, чтобы выдерживать нагрузку. Добавьте к этому проблемы безопасности, которые возникают, когда вы добавляете воду в уравнение. Хотя 110 вольт могут вас убить, прикосновение к нему сухими руками, скорее всего, вызовет у вас неприятный шок. Возьмите такое же напряжение мокрыми руками, и есть большая вероятность, что ваше сердце остановится, или, по крайней мере, вы пожалеете, что не остались в постели в тот день! Вода делает вашу кожу намного лучше проводником электричества.Помните ту маленькую шутку из детства, которую устраивали ваши друзья, с 9-вольтовой батареей и вашим языком? Если прижать клеммы аккумулятора к коже, ничего особенного не произойдет. Но перед тем, как попробовать, лизните кожу (я не рекомендую приклеивать клеммы аккумулятора прямо к языку!), И вы услышите и, возможно, почувствуете скачок искры! Вот что делает вода с напряжением 12 вольт и долей ампера. Поверьте, когда я говорю вам, что 24 вольта и 2,5 ампер, выдаваемые большинством автоматических контроллеров полива, заставят вас сказать некоторые довольно наглядные вещи, если вы возьмете не те два провода мокрыми руками.Представьте себе эффект, если вы увеличите напряжение до 240 вольт и 15 или 20 ампер! (Между прочим, вас убивают токи, а не напряжение!) По этой причине большинство схем управления насосами построены с использованием релейной цепи, которая изолирует пользователя от напряжения насоса. Схема реле похожа на посыльного. Вы говорите реле запустить насос, и реле запускает его за вас. Большинство реле используют 12 или 24 вольт, некоторые — 120 вольт. Например, в элементах управления спа обычно используется релейная цепь на 24 В, потому что производители знают, что вы собираетесь включать и выключать их мокрыми руками.

Автоматизация цепи управления насосом

Чтобы автоматизировать управление насосом, просто замените ручной переключатель в цепи автоматическим переключателем. Обычно используются несколько типов.

Типы автоматических переключателей насосов:

Приводы с регулируемой скоростью или «ЧРП». Это небольшие компьютеры, управляющие насосом. Они не просто включают и выключают насос, они также контролируют скорость двигателя насоса. Приводы с регулируемой скоростью быстро заменяют все другие методы, перечисленные ниже, поскольку они приводят к более высокой эффективности работы как насоса, так и системы орошения. Это означает снижение затрат на электроэнергию и лучшее орошение! Типичный привод с регулируемой скоростью работает с использованием электронного датчика давления, установленного на трубопроводе системы орошения после насоса. Датчик постоянно измеряет давление в системе орошения и отправляет эту информацию в компьютер. Затем компьютер изменяет скорость насоса вверх или вниз в зависимости от текущего значения давления. Вы устанавливаете желаемое давление на компьютер.Если текущее давление ниже требуемого, компьютер ускоряет насос, чтобы увеличить давление. Если давление слишком высокое, компьютер замедляет работу насоса. Поскольку компьютеры могут быть запрограммированы на выполнение множества действий, эти системы часто имеют всевозможные другие функции, они часто могут отслеживать множество различных типов датчиков, температуру, расход, время суток и т. Д. И реагировать на эти входные данные. Если они подключены к Интернету, они могут отправлять уведомления в виде текстовых сообщений, если обнаружена проблема с насосом или если давление слишком низкое и насос не может работать быстрее.Новые функции появляются постоянно.

Реле давления. Это старая школьная система, которая десятилетиями использовалась для домашних скважинных насосов. Эта система недорогая, надежная и проверенная временем. Реле давления установлено на выходном патрубке насоса и измеряет давление. Реле давления включает насос, когда давление в трубах падает, и выключает его, когда давление становится слишком высоким. Типичная установка будет иметь напорный бак, в котором хранится вода под давлением, так что насос не будет быстро включаться и выключаться из-за изменений давления.Бак действует как резервуар для стабилизации давления в системе. Большинство реле давления регулируются, вы можете изменять настройки давления включения и выключения в ограниченном диапазоне давления, обычно от 20 до 45 фунтов на квадратный дюйм.

Контроллер полива. Большинство контроллеров полива («таймеры», которые включают и выключают клапаны вашей системы полива) имеют встроенный контур запуска насоса. Вы просто подключаете провода, идущие к переключателю на схеме выше, к клеммам запуска насоса контроллера, и контроллер орошения будет включать насос всякий раз, когда он включает клапан.Не подключайте контроллер к существующей релейной цепи. Другими словами, если в вашем насосе уже есть цепь стартера низкого напряжения с реле, вам необходимо установить новую для контроллера полива. Контроллер имеет собственный источник питания переменного тока 24 В, поэтому, если вы подключите его к существующей цепи, контроллер полива может быть поврежден. Вы можете купить готовые реле, которые соединяют ваш контроллер полива с насосом. Если вы не разбираетесь в электрических схемах, попросите электрика подключить его за вас!

Реле потока.Реле потока иногда используются на бустерных насосах. Когда переключатель обнаруживает поток в трубах, он включает насос. Итак, если вы откроете клапан спринклера, вода потечет, и включится насос. Это работает только в том случае, если вода уже находится под давлением, и вы хотите использовать насос для увеличения давления. Примером может служить спринклерная система, подключенная к трубам местной компании водоснабжения, которая требует большего давления, чем предоставляет компания водоснабжения. Реле потока имеют довольно короткий срок службы и служат всего несколько лет, поэтому, если вы используете этот тип переключателя, будьте готовы к частой его замене.

Таймер. Для включения и выключения насоса в заданное время можно использовать любой электрический таймер. Просто шаг вперед от розетки или ручной переключатель включения / выключения. Реле используется для запуска и остановки высоковольтного насоса с помощью таймера низкого напряжения, как и стандартный контроллер полива.

Это конец серии руководств по насосам.

Управляйте своим бассейном с помощью автоматизации!

От Nest до Google Home автоматизация повсюду! Система автоматизации бассейна позволяет подключать оборудование вашего бассейна к одному центральному концентратору через Wi-Fi и центр управления.Соответствующее мобильное приложение системы позволит вам управлять этими функциями с вашего телефона. Большинство систем автоматизации также могут подключаться к Echo или подобному интеллектуальному устройству. Это удобство во всей красе!

Какие части моего пула я могу автоматизировать?

Практически любым типом оборудования, от насосов до осветительных приборов и обогревателей, можно управлять по беспроводной сети с помощью системы автоматизации, что позволяет настраивать настроение на заднем дворе еще до того, как вы вернетесь домой.

  • Насосы для бассейнов — управляйте потоком воды к функциям или включайте и выключайте помпу
  • Освещение — настройте настроение из любого места, управляя цветом и интенсивностью освещения бассейна.Вы даже можете предварительно запрограммировать световое шоу
  • Температура — подключенный обогреватель для бассейна позволит вам нагреть бассейн или спа, чтобы он был готов к работе, когда вы вернетесь домой.
  • Гидромассажные ванны — включение форсунок с пульта дистанционного управления
  • Особенности — включить или выключить ламинарные форсунки, фонтаны или водопады
  • Хлораторы — контролируют уровень соли и регулируют выход хлора

Лучшие системы автоматизации бассейнов

Hayward Omnilogic

  • Простая установка и монтаж панели
  • Удобный пользовательский интерфейс, полное управление с компьютера или мобильного устройства
  • Создание до 25 тем оформления заднего двора
  • Неограниченное обновление программного обеспечения

Pentair EasyTouch

  • Совместимость с ПК, Mac, iPad, iPhone, iPod touch и Android
  • Управляет функциями фильтров и насосов, а также несколькими дополнительными элементами оборудования
  • Четкие, интуитивно понятные инструкции

Дженди AquaLink

  • Водонепроницаемый беспроводной пульт дистанционного управления для использования у бассейна
  • Круглосуточное управление с любого смартфона из любого места с iAquaLink
  • Контроллер для освещения, функций, насосов и др.

Для получения дополнительной информации об автоматизации бассейнов обратитесь в местный магазин Pinch A Penny.Мы будем работать с вами, чтобы установить пакет автоматизации, который лучше всего подходит для вашего бассейна и оборудования.

Найди пенни рядом с тобой

Искусственный лифт | Baker Hughes

Обзор

Подавляющее большинство нефтяных и газовых скважин по всему миру требуют технологии искусственного подъема для поддержания и увеличения добычи. Наш непревзойденный портфель эффективных, надежных, интегрированных решений для искусственного подъема может решить любые технические проблемы и помочь вам в достижении ваших бизнес-целей.Но технологии — это только часть успешной стратегии искусственного подъема. Наши опытные инженерные группы могут посоветовать вам лучшие решения для искусственного подъема на протяжении всего жизненного цикла вашей скважины, а затем поддерживать их работу с максимальной производительностью, чтобы обеспечить ожидаемую производительность при минимально возможных затратах на подъем.

Мы предлагаем самую полную в отрасли линейку продуктов и услуг для искусственных подъемников, в том числе:

  • Системы погружных электронасосов (УЭЦН)
  • Газлифтные системы
  • Поверхностные насосные установки
  • Системы электроснабжения и управления
  • Услуги по мониторингу и автоматизации

От зрелых традиционных месторождений до глубоководных подводных месторождений — мы являемся лидером в решении производственных задач в любых условиях.

И нефтяное месторождение — не единственная отрасль, которую мы обслуживаем. Мы предлагаем превосходные решения для искусственных лифтов в различных отраслях промышленности, включая водоотведение в шахтах, водоснабжение и геотермальную энергетику.

Надежные системы для любого местоположения

Поддержание добычи и максимальное извлечение запасов в течение срока службы любой скважины в любых условиях. Благодаря широкому спектру интегрированных решений для искусственного подъема наши специалисты помогут вам найти подходящую программу для ваших конкретных бизнес-целей и требований к резервуару, а также упростят процесс.

От разработки приложений и услуг по установке до мониторинга и автоматизации — наши системы разработаны для надежной и эффективной работы — работая вместе, чтобы помочь вам опережать спрос, повышать стоимость активов и производить больше при меньших затратах на подъемные работы.

Системы искусственного подъема Baker Hughes упрощают подъем. Мы единственная компания, которая разрабатывает и производит все основные компоненты, поэтому каждая часть работает безупречно и эффективно. Это повышает надежность и продлевает срок службы системы в сложных условиях нефтепромысла.

Преимущества искусственного лифта для клиентов:

  • Повышение рентабельности инвестиций за счет балансировки расхода и затрат на подъем
  • Увеличение продуктивности и добычи на долговечность скважин
  • Снижение рисков и потребность в обслуживании
  • Повышение подъемной силы при адаптации к изменяющимся нормам
  • Упростите выбор, установку и процессы с помощью экспертной поддержки

Свяжитесь с Baker Hughes сегодня, чтобы узнать больше о наших услугах и решениях для искусственных лифтов.

Обновленный стандарт ANSI / HI улучшает приемочные испытания погружных насосов

Гидравлический институт (HI) обновил издание 2001 года стандарта ANSI / HI по испытаниям погружных насосов и опубликовал ANSI / HI 11.6 — 2012 Ротодинамические погружные насосы для гидравлических характеристик, гидростатических Давление, механические и электрические приемочные испытания. Обновленный стандарт применяется к приемочным испытаниям заказчиком погружных насосов с приводом от асинхронных двигателей, если не согласовано или не указано иное.

ANSI / HI 11.6 — 2012 предоставляет единообразные процедуры для проверки производительности, гидростатики, требуемого чистого положительного давления на всасывании (NPSHR), целостности погружного двигателя и вибрационных испытаний погружных насосов; и запись данных и представление результатов испытаний. Он предназначен для определения процедур испытаний, которые могут быть задействованы по договорному соглашению между покупателем и производителем. Он не предназначен для определения стандартной практики производителя.

Погружной насос определяется как моноблочный насос / двигатель, предназначенный для работы в погруженном состоянии в перекачиваемую жидкость.Это определение включает погружные насосы, работающие в условиях мокрой или сухой ямы. Стандартный тест измеряет производительность насоса от всасывающего фланца до нагнетательного фланца и входную электрическую мощность. Он не включает вспомогательные элементы, такие как нагнетательные патрубки, всасывающие фитинги или клапаны, если это не оговорено в договорном соглашении.

Следующие конструкции погружных насосов охватываются стандартом 2012 года выпуска:

· Полупостоянные / подтягивающиеся / типы с мокрой ямой

· Типы с сухой ямой / сухой установки

· Переносные / гибкие типы разгрузки

· Типы измельчителя / резака / шлифовального станка

· Моноблочные типы

· Типы встроенного электродвигателя

Информация в стандарте может применяться к насосам любого размера и к любым перекачиваемым жидкостям, которые ведут себя как чистая холодная вода.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
