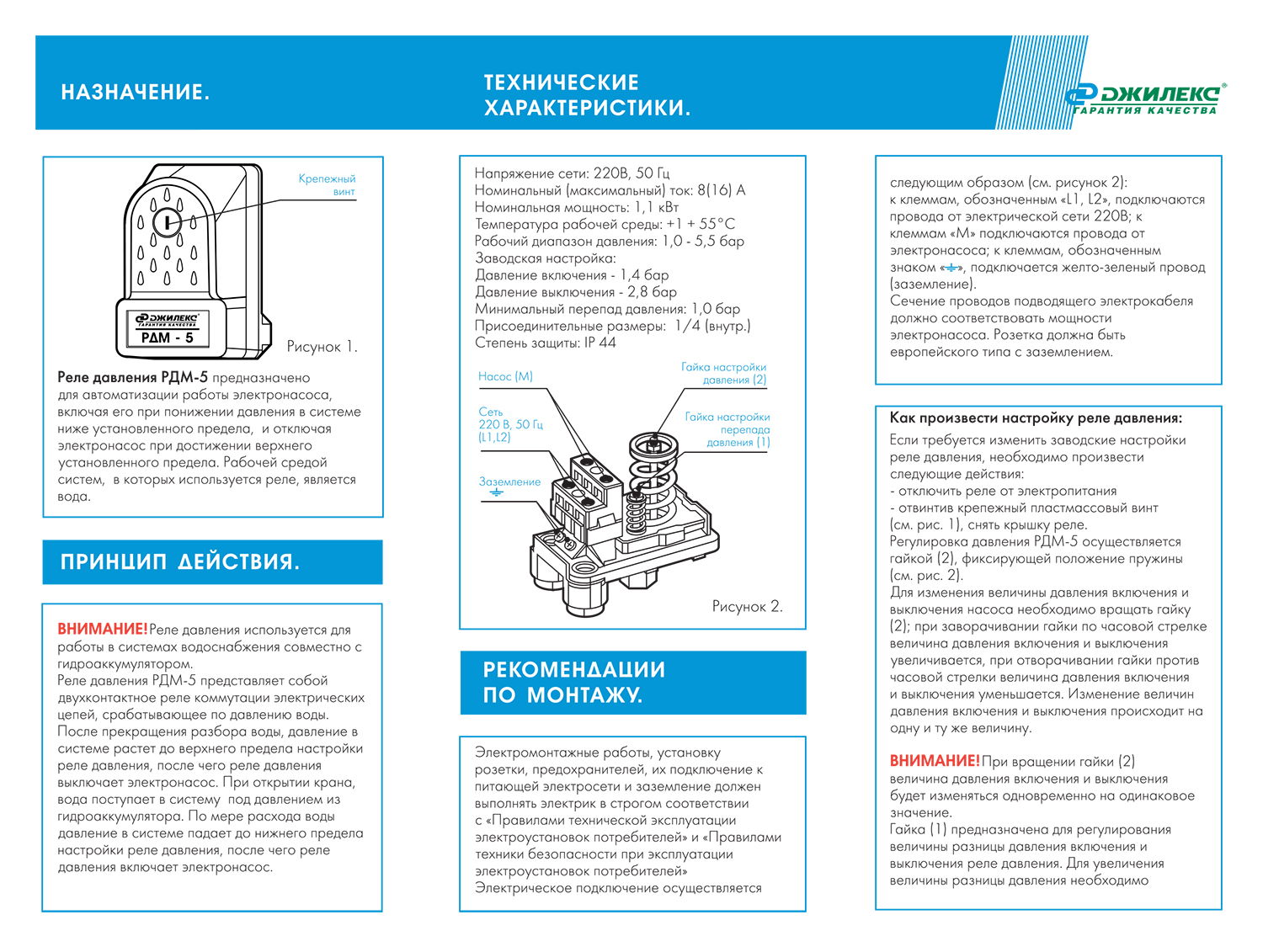

Джилекс реле давления инструкция: Инструкция на Реле давления Джилекс серии РДМ-5 бренда Джилекс

Содержание

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

Выключаем насос из розетки (если есть выключатель, то выключаем его)

Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.

Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.

Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.

Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.

Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться

Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.

Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.

Сразу проверяем, что получается.

Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)

Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)

ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.

Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?

Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.

Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.

ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1. 5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.

Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.

Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Реле давления рдм 5 джилекс настройка давления

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Ориентиры для определения нового рабочего диапазона манометра:

максимальный объем воды, который случается использовать;
предыдущее давление;
диаметр трубы;
количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

умывальник — 360 кг/ч;
душ — 600 кг/ч;
туалет — 250 кг/ч;
стиральная машина — 600 кг/ч;
посудомоечная машина — 500 кг/ч;
система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

Пошаговая инструкция, как отрегулировать своими руками

Настройка проводится при выключенном электропитании. Для проверки результата станцию подключают к сети.

Инструменты

Регуляция системы производится выставлением реле. Инструмент для работы потребуется нехитрый:

торцевой или рожковый ключ;
отвертка.

Подготовка

Принцип его работы заключается в замыкании и размыкании электрических контактов. Поэтому вначале:

Выключают электропитание.
Отвинчивают отверткой шуруп, находящийся в колпачке.
Снимают с устройства кожух.

Процесс

Под крышкой реле находятся две пружины: большая и маленькая. Давление в водопроводе действует на них посредством мембраны. Именно от натяжения пружин зависит 2 положения реле.

Действия регулировки:

Затягивание гайки на большой пружине увеличивает давление выключения. Выбирают направление вращения гайки. 1 оборот гайки изменяет значение нижнего показания манометра приблизительно на 0,4 бара (1 атм. ≈ 1 бар). Ослабив или подтянув на глаз пружину, включают систему и снимают показания контролирующего прибора.
Если предыдущие действия не привели к желаемому результату, продолжают регулирование большой пружины. После удачной попытки переходят к настройке маленькой пружины.
Эта пружина выставляет разницу между нижним и верхним показаниями манометра исправного оборудования. Изменение регулируемой ею характеристики требует приблизительно в 2 раза меньше оборотов, чем настраивание большой пружины на ту же величину. Сжимание маленькой пружины приводит к увеличению диапазона работы системы при выключенном моторе. Результаты регулирования проверяются аналогично предыдущему случаю, в реальных условиях работы станции. Теперь сразу можно проверять нижнее и верхнее значение манометра.

После выставления контрольных значений манометра рекомендуется проследить, чтобы насос запускался не чаще, чем 30 раз в час.

Установка и регулировка реле давления РДМ-5

Запись дневника создана пользователем Serj, 01.06.13 Просмотров: 110.950, Комментариев: 38

После танцев с бубнами при подключении РД всё заработало со следующими настройками: ГА — 1.6атм Давление включения — 1.65атм Давление выключения — 3.0атм

Вот фотки сделал. ГА закреплен на кронштейне к стене.

Дополнение 07.06.2017. Инструкцию вышеприведённую я скачал откуда-то, теперь по опыту скажу что хрень полная

Дополнение 15.06.2017. В процессе регламентного обслуживания обнаружил: в баке расширительном давление НОЛЬ и реле работает как-то странно. 4 (ЧЕТЫРЕ. ) часа потратил на попытку настроить, на следующий день купил новую релюшку и настроил за 15 минут!

Источник

Реле давления РДМ-5 – инструкция по регулировке

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Источник

10001 › Блог › Типичные проблемы с реле давления типа PM 5, РДМ-5

Решил написать про проблемы, с которыми я столкнулся при эксплуатации реле давления типа PM/5, РДМ-5.

Так же с этими проблемами сталкивались другие люди, о чем я читал на Драйве.

Может быть кому-нибудь это будет полезно.

Когда я переехал в частный дом, воды в нем не было — только скважина снаружи с вибрационным насосом.

Поэтому водопровод пришлось делать с нуля, покупать нормальный насос, фильтр, гидроаккумулятор, и конечно же реле давления.

И я купил самое типичное реле:

Продавец посоветовал взять не самое дешевое, а подороже — итальянское «Италтехника»

Так же существуют чисто китайские варианты этого реле, типа Беламос, Джилекс.

Работало оно без проблем года 3, но однажды я обнаружил что насос НЕ выключается — работает постоянно!

Стоит такая мембрана:

Под ней находится металлическая пластина с ножками:

Она давит на эту пластинку, и тем самым замыкает реле, или дает ему разомкнуться:

В моем случае оказалось, что оцинкованная деталь с фланцем очень сильно проржавела внутри, и ржавчина мешала мембране опуститься и не давала разомкнуть реле!

Интересно, что у меня вообще нет металлических труб — все пластик!

Проржавела именно сама деталь.

Ржавчину я вычистил, но уже понимал что реле конец — оно так и будет ржаветь и опять откажет:

Через несколько месяцев так и произошло.

Но на этот раз вода просто перестала идти.

Если в прошлый раз реле не выключалось, то в этот раз оно НЕ ВКЛЮЧАЛОСЬ! )

Узкое отверстие во фланце полностью проржавело и больше не пропускало воду.

Но я был к этому готов — уже было закуплено новое реле! )

Нужно сказать, что если реле не включается, это фигня и ничем не грозит.

А вот если насос стоит мощный и нет никаких клапанов сброса, то может лопнуть что-нибудь в водопроводе. Ну или насос сгорит.

Так что после стоит проверять эти реле и иметь системы защиты (клапан давления) и индикации работы насоса (лампу вывести, заодно к ней можно какой-нибудь Wi-Fi логгер подцепить, чтобы смотреть график вкл/выкл насоса).

Так же на таких реле я сталкивался с проблемой обгорания контактов.

Источник

Как работает регулятор давления?

В исходом состоянии газ поступает на вход клапана, протекает в зазоре между седлом и клапаном и поступает на выход. Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Получается, что давление на выходе зависит от давления на входе и величины зазора между клапаном 7 и седлом 5.

В случае, если давление на выходе вырастет, то под его воздействием мембрана переместится и сожмет пружину, которая, в свою очередь, переместит клапан 7, проходное сечение уменьшится. Потери давления на нем возрастут, что вызовет падение давление в отводимой линии до величины настройки.

Если давление на выходе регулятора упадет ниже установленной величины, давление с которым газ воздействует на мембрану уменьшится, в результате снизится поджатие пружины 1. Клапан 7 переместится и увеличит проходное сечение. Потери на нем снизятся, что вызовет рост давления в отводимой линии до величины настройки.

Как регулятор поддерживает давление на постоянном уровне

Получается, что величина давления в отводимой линии поддерживается на постоянном уровне, за счет изменения величины потерь на регуляторе. Регулятор настраивается с помощью регулировочного винта, который изменяет поджатие пружины 1, управляющее воздействие на клапан через мембрану оказывает давление газа из отводимой линии.

Давление на выходе регулятора определяется как разность между давлением на входе и величиной потерь давления на клапане.

Как правильно провести регулировку

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

напряжение: 220-230 В;
температура: 0…+40°С;
рекомендуемый размер давления: 1,1-4,8 атм;
нижняя граница срабатывания – 1,2 атм;
верхний уровень – 3,1 атм;
разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

Подключить устройство к выпускному штуцеру насоса.
Открыть защитный кожух.
Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
Установить кожух РД.
Запустить станцию и зафиксировать нижний порог срабатывания.
Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка – инструкция по стабилизации давления в домашней системе водоснабжения:

Отключаем гидроаккумулятор и присоединяем РД к точке приема.
Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
Манометр зафиксировал 3 атм.
Снимаем кожух реле.
С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения – 2,5-3,1 атм.
Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма – 1,5 атм).
В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Реле давления для насоса РДМ 5 (Джилекс)

Проблема стабильности давления в водопроводных сетях актуальна для сооружений любого назначения. Глубинные насосы большой мощности выкачивают воду из скважин, а циркулярные подают напор большого давления с поверхностных водохранилищ. Общая магистраль водоснабжения может выдержать этот напор, но для отдельных домов или квартир водопроводы рассчитаны на давление не более 5 атмосфер.

Чтобы понизить и стабилизировать напор перед зданием или группой частных домов ставят промежуточные емкости (гидроаккумулятор с мембраной), от которых через реле давления РДМ 5 давление воды выравнивается и поступает к потребителям. Наиболее востребованным считается реле давления «Джилекс».

Как отрегулировать прибор?

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Дальше производится регулировка реле давления, как того требует инструкция:

Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Источник

Реле давления РДМ 5 – регулировка и инструкция к применению

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
Может быть использовано при температуре от 0С до +40С.
Диапазон давление (рабочее) от 1,0 атм. до 4,6.
На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
Перепад давления составляет 1,0 атм. – это минимальный показатель.
Степень защиты 1P 44.
Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Заключение

Информация, которую нужно запомнить:

Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
Проверенные настройки иногда необходимо менять.

Источник

Реле давления РМ-5G (м) 1/4″ ACR

Реле давления РМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при
минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает
цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

Насосную станцию надо отключить от электричества.
Cлить воду из гидроаккумулятора.
Отвинтить на гидроаккумуляторе боковую крышку.
Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройки Реле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель
отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
Отключить насос от электросети.
Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-»
(уменьшить) против часовой стрелки.
Открыть кран, снижая давление в системе и контролируя включение насоса.
Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и
выключения и обычно составляет 1-1,5 бар.
Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал)
можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже. Но для кранов это не комфортно.

При регулировке надо учитывать возможности
насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без
выключения.

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый
диапазон давления и фирма – производитель.

Основные характеристики качественного реле реле давления РМ-5 производителя

Доступный монтаж.
Простота регулировки.
Гидроизоляция реле давления.
Соответствие контактной группы мощности мотора
Надежность и долговечность.

Реле давления РДМ 5 (Джилекс) — инструкция, регулировка

Реле давления РДМ5 с вентилем и манометром

Принцип работы

Несмотря на то что реле регулирует давление напора воды, его механизмы предусматривают электрические составляющие. Под давлением воды замыкаются два контакта, так осуществляется подключение к электросети:

когда напор ниже установленного верхнего предела давления, контакты реле остаются замкнутыми, насос продолжает качать воду;
при превышении напором верхнего предела давления контакты размыкаются, насос перестает работать.

Принцип работы не сложный, но некоторые трудности бывают у потребителей, когда осуществляется регулировка реле давления, установка нижнего и верхнего пределов.

Методика регулировки

Настройка реле давления производителями на заводах не всегда точна или не подходит для местных условий эксплуатации. Но конструкция сделана так, чтобы каждый владелец без особых проблем отрегулировал сам необходимые параметры. В частных домах насосы в точке подачи воды перед гидроаккумулятором должны создать давление напора не ниже 1,4 атмосферы. В противном случае регулировка не имеет смысла, контакты не будут замыкаться, и насос не включится. На точке подключения обязательно должен быть манометр, по его показаниям судят о величине давления:

Схема подключения реле к расширительному баку

Подключаем реле давления к точке приема, как этого требует инструкция, гидроаккумулятор не подключается, вместо него устанавливается заглушка. Насос подключается к сети — таким образом проверяется работа реле при заводских настройках и герметичность сети до реле.
Зафиксируйте показания манометра (3 атмосферы).
Снимите крышку корпуса с реле.

Винты регулировки пределов давления под крышкой корпуса

Под крышкой корпуса расположены большая и малая гайки с пружинами, при вращении большой гайки по часовой стрелке сжимается фиксирующая пружина, верхний предел увеличивается. Уменьшается верхний предел вращением большой гайки против часовой стрелки.

Отрегулируйте большой гайкой момент отключения насоса, оптимальный вариант — 2,5–3 атмосферы, возьмем 2,8.

Проверьте давление в гидроаккумуляторе, на нем должен быть отдельный манометр, примем, что оно 1,5 атм. Подсоедините расширительный бак к реле.

Откройте кран в самой верхней точке водопровода, если давление недостаточно, подкачайте велосипедным насосом в расширительном бачке до нужного напора.
Открыв воду, пронаблюдайте, при каком значении манометра реле включит насос. Зафиксируйте показания нижнего предела, когда насос включается при падении напора. Примем, что это значение будет 1 атмосфера.
2,8–1 — разница нижнего и верхнего пределов составит 1,8 атм., это на 0,3 атмосферы больше давления в расширительном бачке.

Руководство по эксплуатации определяет, что давление нижнего предела в идеальном случае должно быть на 0,2 атмосферы больше давления в расширительном бачке. При таком соотношении установки оптимально количество включений для электронасоса, что значительно продлевает ресурс работы насоса и реле. Разницу можно откорректировать малым болтом с пружиной или изменив давление в гидроаккумуляторе, подкачать или стравить воздух. Правильно установленные реле давления РДМ 5 «Джилекс» сделают режим насоса более экономным, уменьшат расход электроэнергии и прослужат долгое время.

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис.3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

достижении рабочего давления ГА;
достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

Раз в 1 — 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Автор Aluarius На чтение 6 мин. Просмотров 5.3k. Опубликовано 18.11.2015

Реле давления РДМ-5

Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
Может быть использовано при температуре от 0С до +40С.
Диапазон давление (рабочее) от 1,0 атм. до 4,6.
На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
Перепад давления составляет 1,0 атм. – это минимальный показатель.
Степень защиты 1P 44.
Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
Реле давления с гидроаккумулятором.
Водоочистка в виде системы емкостей и фильтров.
Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

Схема подключения реле

И еще несколько полезных советов.

Включать реле давления можно только в розетку с заземлением.
Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.

Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.

Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).

Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:

Давление включения: 1,5-1,8 бар

Давление выключения: 2,5-3 бар

Максимальное давления выключения: 5 бар

Как все это работает:

Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление включения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы хотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Осторожно! Электричество может быть очень опасным , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте прерыватели источника питания при проверке компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления.Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поворачиваете гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы повысить давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть установлен на 2 фунта / кв.дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Насосы погружные (дренажные) Джилекс. Дренажные насосы Джилекс Погружной насос Джилекс дренажный

Компания «Джилекс», предприятие по производству насосного оборудования в г. Климовске, производит электронасосы с 1993 г .; сегодня это один из крупнейших поставщиков электронасосов и комплектующих к ним на российский рынок.

Скважинный электронасос серии Водомет и насосная станция Джамбо, представленные широким модельным рядом, давно известны потребителю, с 2008 года запущены в производство дренажные насосы с поплавковым выключателем, линейная серия которых спроектирована для бытового и промышленного использования.

Серия Drainer включает 6 моделей погружных дренажных электронасосов, которые различаются как по конструкции, так и по объемным и напорным характеристикам.

Рис. 1 Сушилки Gilex — внешний вид

Конструктивные особенности электронасосов Drainer

Дренажный насос от Джилекс состоит из водозаборной части и агрегата с электродвигателем 2. Водозаборный агрегат помпы включает в себя часть корпуса 4 с основанием 5, на котором находится фильтрующая решетка для забора воды.Рабочее колесо 1 расположено под решеткой водозабора и закреплено на валу ротора гайкой.

Дренажный двигатель помещен в металлический корпус и состоит из статора и короткозамкнутого ротора, вал которого установлен на подшипнике в масляном щите со стороны, омываемой водой, а с другой стороны имеет торцевое уплотнение. боковая сторона.

Корпус электродвигателя помещен во внешний кожух из высокопрочного пластика, во время работы поднимаемая жидкость омывает электродвигатель и охлаждает его электрическую обмотку — это позволяет эксплуатировать дренаж в частично погруженном состоянии в течение длительного времени. долгое время.

Для предотвращения проветривания в полости пластикового корпуса расположен клапан.

Рис. 2 Погружной дренажный насос от Jileks Drainer — конструкция

Статор двигателя включает пусковую и рабочую обмотки с подключенным термозащитным устройством, которое прерывает подачу напряжения при перегреве обмоток.

В верхней части корпуса расположен конденсатор 6, который включен в цепь пусковой обмотки и имеет разную емкость в зависимости от модификации дренажа.

Электронасос оборудован электрическим кабелем с вилкой 7 и предохранительным поплавковым выключателем 8, для подключения напорных труб или шлангов со стороны корпуса, выходным патрубком 9 с регулируемым диаметром наружной резьбы (зависит от дренажа). модель).

Основные параметры электронасосов Drainer

Насосы для грязной воды Устройство слива с поплавком предназначено для отвода дренажных, дождевых и грунтовых грязных вод из затопленных помещений, отвода серых сточных вод из канализационных ям.Сушилки могут использоваться для полива и подачи питьевой воды из колодцев и природных водоемов, для наполнения и откачки воды из прудов и бассейнов, для обслуживания загрязненных колодцев.

Рис. 3 Насосы для отвода грязной воды Джилекс — технические характеристики

В условном обозначении погружных дренажных электронасосов от Джилекс указывают название серии и максимальные значения объема подачи и давления.

Дренажные погружные электронасосы имеют следующие технические характеристики:

Устройства предназначены для работы с однофазным питающим напряжением в диапазоне 198 — 242 В.и частота 47,5 — 52,5 Гц.
Максимальный объем поставки в зависимости от модификации лежит в пределах от 6,6 до 33 кубометров в час.
Максимальный напор 6 — 14 метров.
Глубина погружения под водное зеркало не должна превышать 8 метров.
Допускается работа электронасосов с жидкостями, температура которых лежит в диапазоне 1-35 С.

Рис. 4 Дренажный насос Джилекс — напорные характеристики

Диаметр частиц в откачиваемой воде для всех моделей Дренаж Джилекс не превышает 6 мм.

Исключение составляет Drainer 550/14, способный пропускать твердые частицы диаметром до 40 мм. Следовательно, его выпускное отверстие является самым большим из всех моделей и может достигать 2,5 дюймов в диаметре. Благодаря большому размеру частиц Drainer 550/14 может использоваться в качестве электрического фекального насоса для перекачивания сточных вод, не содержащих длинноволокнистых отходов (волос, тряпок, предметов гигиены).

Присоединенный напорный шланг или трубы размером от 1 до 2,5 дюймов.
Электронасосы рассчитаны на длительный период непрерывной работы, при этом количество циклов включения и выключения не должно превышать 20 раз в час.
Потребляемая мощность устройств колеблется в диапазоне 200 — 2000 Вт.
Все блоки оснащены 10-метровым электрическим кабелем.

Рис. 5. Схема устройства дренажей Джилекс в водозабор

Производитель установил не слишком длительный гарантийный срок 1 год на электронасосы Джилекс серии Дренажник, которые могут использоваться для откачки загрязненной воды в водозабор. повседневная жизнь и промышленность.

Благодаря встроенному поплавковому выключателю сливы могут работать в автоматическом режиме, а также возможность работы при частичном погружении (при этом двигатель омывается потоком перекачиваемой жидкости) и встроенная защита от перегрева обмотки. дальнейшее повышение безопасности агрегатов.

Дренажные насосы ДЖИЛЕКС

предназначены для перекачивания дренажных вод с низким уровнем загрязнения и фекалий. Также их можно использовать для подачи воды из различных водоемов, в том числе из колодцев.Данное оборудование делится на типы по функциональному назначению, о чем свидетельствует соответствующая маркировка на корпусе.

Купить дренажные насосы Джилекс в Москве

Дренажные насосы

ДЖИЛЕКС имеют разную цену в зависимости от конструкции, мощности и типа. Но стоимость такого оборудования общедоступна, что определяет его высокий уровень востребованности.

Компания производит широкий ассортимент насосного оборудования, среди которого Вы всегда можете выбрать вариант, отвечающий Вашим требованиям.Погружные насосы серии Водомет с высоким уровнем мощности оптимально подходят для скважин. Также в продаже имеется циркуляционное и наземное оборудование, входящее в состав автоматических насосных станций.

Купить дренажные насосы ДЖИЛЕКС в Москве можно в любое удобное время в нашем интернет-магазине. Они всегда в продаже и имеют доступную стоимость. Поэтому такие агрегаты очень часто используют для водоснабжения дачных и загородных участков. Оборудование отлично работает при температуре до + 1 ° С.

Погружные (дренажные) насосы «Джилекс»

, предлагаемые к покупке в этом разделе каталога, хорошо зарекомендовали себя в своем сегменте рынка. Они представлены по доступным ценам и заслужили положительные отзывы покупателей благодаря качественной сборке, использованию при изготовлении прочных износостойких материалов. Важно, чтобы даже при длительном контакте с водой не выделялись токсичные вещества — просто из-за их отсутствия в материалах, используемых при производстве.

Насосы этого типа производятся в пластмассовых корпусах, что не только удешевляет, но и не боится коррозии. Дренажные насосы в основном состоят всего из двух элементов. Это электродвигатель, а также сама насосная часть, которая в свою очередь включает в себя корпус, центробежное колесо и основание со специальными «окнами» для забора воды. Обычно двигатель представляет собой однофазный асинхронный электродвигатель. Так что его можно подключать к стандартным бытовым розеткам.Обеспечивает защиту от перегрева и работы всухую — например, при резком падении уровня воды в колодце.

Заявка

Погружные насосы

Jileks находят самое широкое применение. Их основное предназначение — слив всевозможных жидкостей. Погружные насосы благодаря своим конструктивным особенностям могут применяться, в частности, для откачки из затопленных подвалов различных жидкостей, отвода воды из сточной ямы. Их используют для перекачки чистой воды, например, для полива участка или для сбора воды для дальнейшего хранения в емкости, а также для многих других целей.

Важно правильно выбрать насосное оборудование. Ведь новичку довольно сложно ориентироваться во всем предлагаемом разнообразии. Основные факторы, которые следует учитывать:

, при каких условиях придется эксплуатировать насос;
планируемых объемов жидкости, а также степень ее загрязнения;
мощность. В этом случае, вопреки распространенному мнению, больше не всегда означает лучше. Вам нужна оптимальная мощность, которую вы можете рассчитать самостоятельно, либо можете обратиться за помощью к специалистам нашего магазина;
наличие дополнительных опций.

Правильно определив потребности пользователя с учетом всех условий эксплуатации, можно будет сделать оптимальный выбор насоса.

Выгодная и удобная покупка с доставкой в компании Santech House

В нашем интернет-магазине вы можете заказать качественные насосы Джилекс с гарантией производителя с доставкой по Москве и области. Также предлагаем много других товаров для устройства колодцев и колодцев — оптом и в розницу.На все ваши вопросы всегда ответят наши квалифицированные консультанты по номерам телефонов, указанным на сайте.

Дренажные насосы Джилекс отлично справляются с перекачиваемой жидкостью, которая сильно загрязнена и содержит нежелательные примеси. Устройство не боится песка, ила, микроорганизмов. С его помощью можно осушить заболоченное место, откачать воду из подвала или гаража. Востребованное место использования — колодец, дача, садовый участок … Основные технические характеристики: габариты, мощность, потребляемая мощность, вес и глубина погружения.

Дренажный насос Джилекс: преимущества

Эти агрегаты зарекомендовали себя на российском рынке, цена оправдывает качество и степень надежности. Не нужно быть экспертом, чтобы подключить и запустить насос. Простые меры предосторожности, минимальное обслуживание и соблюдение инструкций продлят срок службы этого устройства на десятилетия.

Дренажный насос Джилекс — это серьезный перечень достоинств:

Высокая производительность.
Пониженный уровень шума.
Выносливость.
Готовность к ремонту.
Наличие запчастей.
Прочность.
Защита от перегрузки.

Оборудование серии «Дренажник» легко переносит природный негатив, оно не боится влаги, перепадов температуры, химической агрессивности рабочей среды. Отказ от скачка напряжения в сети — большая редкость. Насосы адаптированы к суровым российским условиям и климату, доступны для всех категорий граждан.Решив купить Jilex, смело обращайтесь к нам, большой выбор мы гарантируем!

Интернет-магазин Kuvalda.ru предлагает дренажные насосы Джилекс, соответствующие требованиям и стандартам качества. Здесь можно оплатить товар безналичным расчетом или наличными, а также картой. Каталог дренажных насосов Джилекс постоянно расширяется и дополняется новейшими моделями. В нашем интернет-магазине удобная и быстрая доставка по Москве и России. Для быстрого поиска товаров используйте функцию поиска по категориям, разделам и подразделам, а также в строке поиска по поисковому слову или номеру.Сориентироваться в представленных товарах помогут опытные менеджеры, которые подскажут технические детали и условия доставки. Благодаря широкому ассортименту дренажных насосов Джилекс вы найдете все необходимое. Мы будем рады ответить на ваши вопросы о наших ценах и ассортименте. Мы приветствуем ваши предложения и пожелания по улучшению нашего сервиса.

Характеристики, принцип действия, установка клапана стабилизации сноса воды

Устройство предназначено для автоматического отключения наземных, скважинных насосов, автоматических станций водоснабжения при отсутствии воды в системах водозабора.Выключение насосов и станций обеспечивает их защиту от поломок из-за отсутствия воды (режим сухого хода). Служит для управления любыми электронасосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Устройство устанавливается в трубопровод шлака. В этом случае питание насоса подключается к устройству, а питающий кабель подключается к электрической сети 220 В. Место установки должно быть защищено от риска затопления водой в хорошо вентилируемом помещении.

Эксплуатационные ограничения:

Температура рабочей среды: 0 ° C — 110 ° С
Предельно допустимое давление — 6 бар
Соединение 1 «(внешнее и внутреннее)
Максимально допустимый расход воды — 100 л / мин

Конструктивные особенности:

Напряжение переключения — 220-240В ~ 50Гц
Максимальный рабочий ток: 10а
Степень защиты — IP65
Автоматический перезапуск
Условия отключения — Плата менее 2 л / мин

Технические характеристики товара и фото могут отличаться от указанных на сайте, технические характеристики товара уточняйте при покупке и оплате.Вся информация на сайте о товарах справочная.

Оплата товара

Оплата банковской картой — оплата товаров банковской картой осуществляется только в пункте самопомощи.

Оплата наличными — оплата товара осуществляется наличными курьеру. Оплата принимается в российских рублях строго по цене, указанной в товарном чеке. При повреждении товара предоставляется скидка 3%.

Безналичный расчет — оплата товаров по безналичному расчету возможна для всех юридических и физических лиц.После получения заказа вам будет отправлено письмо по электронной почте или по факсу. Обращаем ваше внимание, что наша компания не является плательщиком НДС.

Доброго времени суток уважаемые читатели блога Сайт

В рубрике «Аксессуары» рассмотрим еще одну разновидность Flusstronic серии 2 и серии 3. Это оборудование произведено итальянской компанией Nercos. Канальный выключатель Flusstronic, а также используется для защиты насосного оборудования от работы без жидкостного тракта «сухой ход» Релейный канал отключает насосное оборудование от электросети, если вода заканчивается в водопроводе, баке или колодце, а также после закрытия всех кранов.При включении реле запускает насосное оборудование в работу и поддерживает это состояние до тех пор, пока не будет потребления воды. При полном прекращении водопотребления насосное оборудование отключается из-за отсутствия потока жидкости. Реле Flusstronic будет постоянно поддерживать насосное оборудование в работе, если расход воды превышает 1 литр в минуту.

Если вода закончилась, то происходит отключение оборудования по режиму «сухой ход». В этом случае загорается красный светодиод, указывая на отсутствие потока жидкости внутри насоса и, следовательно, насос останавливается.Кнопка «ПЕРЕЗАГРУЗКА» позволяет повторно запустить оборудование в том случае, если оно было остановлено режимом «сухой ход». Канальное реле можно использовать для систем водоснабжения с температурой не более 60 ° С. Это реле имеет функцию предотвращения блокировки (заклинивания) насоса
Если помпа ни разу не включалась в течение дня, то каждый день происходит автоматическое включение на время 5 секунд.

Технические характеристики и описание работы Flusstronic

Технические характеристики Реле Дача приведены в Таблице 1.

Панель управления Flusstronic Series 2

Панель управления и индикация Flusstronic серии 2 показаны на рис.один.

серии 2 и 3 будут поддерживать насос в рабочем состоянии до тех пор, пока расход воды не превысит 1 литр в минуту. Минимальное давление включения насоса в реле 2 серии 2 составляет 1,5 бар. Это давление устанавливается на заводе-изготовителе и не может быть изменено. Если во время работы насоса закончится вода, выключатель серии 2 и 3 отключит насос от источника питания, а красный светодиод включит корпус, сообщая о режиме «сухого хода», перезапустите реле вручную, нажав кнопку «ПЕРЕЗАГРУЗИТЬ».Через каждые 20 минут Flusstronic серии 2 и 3 включает насос для работы на 10 секунд (во избежание повреждения насоса). Если во время работы насоса в течение 10 секунд на насадке насоса появится значение выше минимального, реле автоматически выйдет из состояния «сухой ход» и вернется в стандартный, рабочий режим. Количество включений в режиме сухого хода не ограничено, и эти включения будут появляться до тех пор, пока не появится вода. В любой момент в режиме «пробного хода» вы можете нажать на кнопку «ПЕРЕЗАПУСК» и запустить насос вручную в течение 10 секунд.

Панель управления и индикация Flusstronic серии 3 показаны на рисунке 2.

Панель управления Flusstronic Series 3

Основное отличие серии 2 серии 3 от серии 2 заключается в том, что в серии 3 вы можете регулировать нижнее давление насоса в диапазоне от 1,5 до 3,5 бар с шагом 0,5 бар с помощью кнопки «SET». «кнопка (2). И второе отличие — наличие индикатора, показывающего текущее давление в водопроводе.

В таблице 2 показано соотношение между нижним давлением прессования насоса, максимальной высотой водяного столба N Max и максимальным давлением, создаваемым насосом для серий 2 и 3.

В реле flusstronic серии 3 есть функция
автоматическое определение максимального давления на насос. Когда реле «сухого хода» включено, оно определяет, какое максимальное давление создает насос, и автоматически регулирует максимальное заданное значение давления давления.Это давление равно максимальному значению давления, создаваемому насосом в барах минус 1 бар (например, насос создает максимальное рабочее давление, равное 4 бар, для Flusstronic серии 3 нижнее давление насоса устанавливается на 3 бара) . Эта функция позволяет защитить насос, подключенный к реле воздуховода, и не допускает ошибки при установке давления включения выше максимального давления, создаваемого насосом. В реле 3 серии есть функция защиты водопровода от резкого понижения давления
Эта функция активируется, если расход воды составляет 24 литра в минуту и более.При таком расходе включение насоса произойдет раньше, чем давление в системе достигнет заданного нижнего значения насоса, включающего насос.

Если вы удерживаете кнопку «SET» более 30 секунд, все 5 зеленых светодиодов указывают на то, что давление включения будет заблокировано, и заданное нижнее значение насоса, включающего заводские настройки, будет сброшено (1,5 бар).

При исчезновении или отключении реле Flusstronic Series 3 из электрической сети, в памяти устройства будут сохранены все ранее заданные параметры и значения.

Установка реле Flusstronic

Схема установки релейного выключателя представлена на рис. 3.

Основные особенности, на которые нужно обратить внимание при установке реле Flusstronic Relay Next:

Для корректной работы «сухого хода» реле необходимо монтировать в вертикальном положении. Определить правильную ориентацию реле можно по надписям на лицевой панели (на рис.3 позиция 6).
Канальное реле может быть установлено сразу за насосом (1) на подающем трубопроводе (4).
На всасывающем трубопроводе (3) непосредственно перед насосом необходимо установить фильтр (2).
Между напорным трубопроводом и канальным выключателем не может быть анализа воды (5). Все точки разбора воды должны быть после реле flusstronic «сухого хода».
Давление, создаваемое насосом, должно превышать минимум 0,5 бар. Значение нижнего давления на насосе, запрограммированное в реле «сухого хода» (Таблица 2).
Наивысшая точка покрытия метки «H Max» (7) не должна превышать значений, указанных в Таблице 2. В случае, если «H Max» превышает значение насоса для включения 1,5 бар, Реле «сухого хода» Flusstronic серии 2 будет работать некорректно.
Для облегчения монтажа рекомендуется подключить релейный выход к водопроводу с помощью гибкого шланга (8). В комплект поставки канального реле входят два пластиковых ниппеля с удлиненной резьбой.Все канальные переключатели на входе и выходе снабжены накидными гайками с резиновыми прокладками. поэтому категорически запрещено заворачивать. Connected B. caid nut Ниппель Лента или паллауль Fuma. Ниппель ввинчивается в прецизионную гайку напрямую, без уплотнения.
Перед тем, как включить реле «сухого хода» в работу, необходимо убедиться, что насос и всасывающий патрубок заполнены водой и проблем с нормальной работой насоса при первом запуске не возникнет.

Электрическое подключение Реле протока

Все электрические соединения должны выполняться квалифицированным электриком. Необходимо убедиться, что напряжение, указанное на лицевой панели канального реле, соответствует напряжению в электрической сети. Насос, к которому будет подключено реле, монтируют в сухом и защищенном от влаги месте. Кроме того, номинальный ток, потребляемый двигателем насоса, не превышает значения тока, указанного на лицевой панели реле воздуховода. Очень важно, чтобы канальное реле Flusstronic было подключено к розетке питания через Узо (оборудование) с током утечки 30 мА. Реле сухого хода Flusstronic поступает в продажу в двух версиях:

1 «Тип А»: без соединительных кабелей. Схема электрических соединений Рисунок 4.

2. Кабель питания «типа in» 150 см с вилкой от Шукука (EuroVilka), для подключения к розетке и длиной 100 см с лепестками для подключения к двигателю помпы.Схема электрических подключений Рисунок 5. Реле «Сухая Tootja», Драйверное реле Flusstronic

После подключения вилки к разъему реле flusstronic готов к работе. При соблюдении всех норм и правил монтаж, а также подключение к электросети Канальное реле не требует специального обслуживания и ремонта. Для нормальной работы реле преобразователя необходимо использовать только чистую воду, содержащую песок и грязь. Также запрещено во время эксплуатации использовать воду, содержащую моющие, коррозионные и абразивные материалы.В случае вывода оборудования ремонт реле протока необходимо в сервисных центрах. Иногда ремонт канального реле может быть довольно дорогим и соизмеримым со стоимостью нового оборудования.

Спасибо.

Водопровод частного дома невозможен без насоса. Но он должен как-то включаться и выключаться, следить, чтобы он не работал при отсутствии воды. Включение-выключение насоса соответствует реле давления воды, и для контроля наличия воды следует защищать насос от сухого.Как реализовать эту защиту в разных ситуациях И мы рассмотрим дальше.

Что такое сухой насос

Там, где не будет качать насос воды, иногда создается ситуация, что вода кончилась — при небольшом дебите колодца или колодца воду можно просто выделить. В случае, если вода закачивается из централизованного водоснабжения, ее подача может просто прекратиться. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хотя это не совсем правильно.

Чтобы водопровод дома работал нормально, не только помпа, но и сухая система защиты СКУД, автоматика по отключению

Что плохого в сухом ходу, кроме того, что тратится электричество? Если при отсутствии воды насос заработает, он перегреется и сгорит — для его охлаждения используется перекачиваемая вода. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Поэтому защита от сухого насоса — одна из составляющих автоматики, к которой придется приехать.Есть, правда, модели со встроенной защитой, но они дорогие. Дешевле покупать автоматику.

Как защитить насос от сухого хода

Существуют разные устройства, отключающие насос при отсутствии воды:

реле сухой защиты;
устройства регулирования расхода воды;

Датчики уровня воды

(поплавковый выключатель и реле управления Урвны).

Все эти устройства предназначены для одного — выключить насос при отсутствии воды.Только они работают по-разному, имеют разную сферу применения. Далее разберёмся в особенностях их работы и когда они наиболее эффективны.

Реле сухой защиты

Простое электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, насос перестает работать.

Состоит из реле из мембраны, реагирующего на давление, и контактной группы, которая в нормальном состоянии размыкается.При понижении давления в мембранах мембрана давит, они закрываются, отключая питание.

Похоже защита от сухого насоса

Когда действует

Давление, на которое реагирует устройство, составляет от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна, когда воды мало или ее не совсем, фильтр засорился, самовсасывающая часть стояла слишком высоко. В любом случае это состояние сухого хода, и насос должен быть отключен, что и происходит.

Установлены реле защиты от холостого хода На поверхности, хотя есть модели и в герметичном корпусе. Нормально работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами при установке обратного клапана после насоса.

Когда не гарантируется отключение при отсутствии воды

Можно поставить в систему с HA, но 100% защиты от сухого барабана вы не получите. Все дело в структуре устройства и работе такой системы.Поставьте защитное реле перед реле давления воды и гидроаккумилятором. В этом случае между насосом и защитой обычно находится обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. это нормальная схема. Но при таком способе включения возможна ситуация, когда подкачивающая помпа не отключается и перегревается.

Например, создана ситуация сухого движения: насос включился, вода в колодце / колодце / нет емкости, в гидроаккумуляторе есть какое-то количество.Поскольку нижний порог давления обычно устанавливается в районе 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В этом положении мембрана прижата, насос будет работать всухую.

Остановится либо при запуске, либо когда гидроаккумулятор израсходует большую часть запаса воды. Только тогда давление упадет до критического и реле сможет работать. Если такая ситуация возникла при активном употреблении воды, ничего страшного в принципе не произойдет — несколько десятков литров быстро закончатся и все будет нормально.Но если это случилось ночью — воду в бак опускали, руки махали и ложились спать. Насос включился, сигнала на отключение нет. К утру, когда начнется анализ воды, она будет в нерабочем состоянии. Поэтому в системах с гидроаккумуляторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Устройства регулирования расхода воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует вовсе.Есть устройства, которые отслеживают эту ситуацию — реле и регуляторы расхода воды. Релейные или канальные датчики — электромеханические устройства, контроллеры — электронные.

Реле (датчики) канального

Датчики

Duch бывают двух типов — лепестковые и турбинные. Лепестки имеют гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие насос.

Датчики расхода турбины несколько сложнее.Основа устройства — небольшая турбина с электромагнитом в роторе. Если есть поток воды или газа, турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик в зависимости от количества импульсов включает / выключает мощность накачки.

Контроллеры контроллеры

В основном это устройства, сочетающие в себе две функции: защиту от сухого хода и реле давления воды. Некоторые модели в дополнение к этим функциям могут иметь встроенный манометр и обратный клапан.Эти устройства еще называют электронными реле давления. Эти устройства не назовешь дешевыми, но они обеспечивают качественную защиту, сразу прослушивая несколько параметров, обеспечивая необходимое давление в системе, отключая оборудование при недостаточном расходе воды.

Название	Функции	Параметры сухой защиты	Присоединительные размеры	Страна-производитель	Цена
Brio 2000m Italtecnica.	Реле давления + датчик потока	7-15 секунд	1 дюйм (25 мм)	Италия	45 $
Турбипресс Watercolobot	Реле давления + реле канала	0,5 л / мин	1 дюйм (25 мм)		75 $
Аль-Ко.	Реле давления + обратный клапан + защита от влаги	45 секунд	1 дюйм (25 мм)	Германия	68 $
блок автоматики	реле давления + защита от холостого хода + манометр		1 дюйм (25 мм)	Россия	38 $
Блок автоматизации aquario	Реле давления + защита от холостого хода + манометр + обратный клапан		1 дюйм (25 мм)	Италия	50 $

В случае использования автоматической установки гидроаккумулятор является избыточным.Система отлично работает по возникновению потребления — открытию крана, срабатыванию бытовой техники и т. Д. Но это при небольшом запасе по давлению. Если зазор большой, нужно, и реле давления тоже нужно. Дело в том, что лимит отключения в блоке автоматики не регламентируется. Насос выключится только тогда, когда он создаст максимальное давление. Если он будет взят с большим запасом давления, то он может создать избыточное давление (оптимальное — не более 3-4 атм, все это приводит к преждевременному износу системы).Поэтому после блока автоматики и гидроаккумулятора. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, колодце, емкостном. Их желательно использовать с насосами погружного типа, хотя с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавок

Есть два типа датчиков уровня воды — для наполнения емкости (защита от перелива) и опорожнения — только защита от сухого хода.Второй вариант нам нужен в первую очередь при заполнении. Есть еще модели, которые могут работать и так, а принцип работы зависит от схемы подключения (в инструкции).

Принцип работы при использовании для защиты от сухого стока прост: пока есть вода, датчик поплавка заболел, помпа может работать, как только уровень воды упал настолько, что упал датчик, контактор размыкает насос блок питания, его нельзя включать до тех пор, пока уровень воды не поднимется.Для защиты насоса от холостого хода трос поплавка подключается к разрыву фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в колодце, колодце или накопительной емкости. Также они могут контролировать перелив (перелив), что часто бывает необходимо, если в системе есть накопительная емкость, из которой затем вода закачивается в дом или при организации водоснабжения бассейна.

Электроды опускаются в воду.Их количество зависит от параметров, которые они отслеживают. Если вам нужно следить только за наличием достаточного количества воды, есть два датчика. Один — опускается на минимально возможном уровне, второй — базовый — расположен чуть ниже. В бумаге используется вода: пока оба датчика погружены в воду, между ними возникают небольшие токи. Это значит, что воды в колодце / колодце / резервуаре хватит. Отсутствие тока означает, что вода упала ниже датчика минимального уровня. Эта команда открывает цепочку питания помпы, и она перестает работать.

Это основные методы, которые организованы защитой от сухого хода насоса в системах водоснабжения частного дома. Есть еще преобразователи частоты, но они дорогие, поэтому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Канальное реле — это устройство, предназначенное для управления потоком воздуха, газа или жидкости. Он отправляет управляющий сигнал другому устройству в системе, которое служит, например, для остановки работающих механизмов.В частности, канальное реле может управлять включением и отключением насосов. Некоторые из общих приложений Реле предназначены для защиты насосов, для управления и сигнализации отклонения расхода от заданного уровня.

В качестве примера на рисунке может быть показано реле расхода жидкости и газа производства McDonnell & Miller. Реле водяного канала, например, можно использовать в устройствах для нагрева воды в системах водяного охлаждения, в системах пожаротушения, в системах очистки воды, хлорировании бассейнов и т.п.

Переключатели управляющие могут использоваться для вентиляции помещений, систем фильтрации в тепловых двигателях, систем подачи, очистки и обработки воздуха.

Понятие потока означает физическое движение (скорость) жидкости, газа или пара в трубе, которое приводит в действие волоконный переключатель. Отсутствие воздуховода означает снижение его скорости до нуля, т.е. до полной остановки, позволяющей переключателю вернуться в исходное положение.

Чтобы установить конкретный порог срабатывания реле воздуховода (заданное значение), скорость должна быть указана заранее в зависимости от условий применения.Например, реле может при отсутствии воздуховода остановить двигатель, запустить его, если воздуховод присутствует, подать звук в случае прекращения работы воздуховода или отключить аварийный сигнал, если индикатор вернется в нормальное состояние.

Существует несколько различных типов реле привода, наиболее распространенным из которых является устройство турбинного типа.

Незаменим в общепромышленном использовании для жидкостей и газов. Они сочетают в себе отличную производительность с качеством и надежностью.

Жидкость, которая втекает в зацепление с лопатками ротора лопаточной турбины, расположенными на пути движения потока, вызывает его вращение с угловой скоростью, пропорциональной расходу.

Вращающийся внутри трубы ротор с помощью специального устройства преобразует расход в импульсный электрический сигнал. Полный импульсный электрический сигнал напрямую связан с общим потоком таким образом, что его частота прямо пропорциональна расходу текучей среды (газа), протекающей через реле канала. Этот сигнал обрабатывается электронной схемой, в результате чего реле преобразователя формирует выходную схему в виде механического контакта.

Турбинные выключатели используются для определения потока жидкости и вращения вентилятора.Их также можно использовать для защиты системы отопления с помощью электрической регулировки интенсивности воздушного потока, поступающего от вентилятора. Выключатель воздуховода турбины также может использоваться для подачи аварийной сигнализации в случае неэффективной работы или полной остановки вентилятора.

Помимо этого общего потока, существует множество других, отличающихся механизмом и принципом действия. Выбор производителя и типа устройства зависит от условий применения и требований к его техническим характеристикам. В каждом конкретном случае.

Теперь разберемся, зачем нужен датчик расхода воды (они же «Реле Дач») и разберем принцип его работы. Также вы узнаете, что это за датчики и как их установить самостоятельно.

Уточните цену и купите отопительное оборудование А можно иметь сопутствующие товары. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

В быту иногда случается аварийное включение насоса без воды, что может привести к поломке оборудования.Из-за так называемого «сухого хода» двигатель перегревается и детали деформируются. Для того, чтобы насос работал с максимальной эффективностью, важно обеспечить бесперебойную подачу воды. Для этого оснастите систему отопления и горячего водоснабжения таким приспособлением, как датчик протока воды.

Датчик сноса воды

Устройство и принцип работы

Датчик расхода воды — это прибор, контролирующий давление внутри водопровода, он соединяется с насосом с помощью труб.

Схема стандартного датчика расхода воды:

реле;
набор пластин;
внутри устройства — широкая камера;
поплавок малого размера, который помещается внутри неподвижной колбы;
канал подачи на выходе;

Большинство моделей

оборудовано регулируемым краном, установленным на выходе.

Принцип действия датчика: при отсутствии потока жидкости автоматически приостанавливает работу насосной станции и не допускает «всухую», а при появлении воды запускает устройство.

Область применения

Датчики водоводов обычно встречаются в устройствах, где необходимо постоянно контролировать систему жизнеобеспечения и соблюдать определенный режим их работы.

Чаще всего датчики водоводов используются в котлах, работающих на газе. Современные газовые котлы, оснащенные такими датчиками, используются как для отопления, так и для нагрева воды.

Устройство, которое находится на трубопроводе подачи воды для воды. Когда вода поступает, сигнал посылается на управление и работу котла.циркуляционный насос останавливается. Затем в плату входят форсунки, отвечающие за нагрев. протекает вода, и вода в теплообменнике начинает нагреваться. Когда кран закрыт, датчик оповещает о прекращении подачи воды.

Большинство домовладений оснащено системами автономного водоснабжения, благодаря которым вы можете получить максимально комфортные условия.

Функция датчика протока воды заключается в том, что при включении любого из устройств, подключенных к системе водоснабжения, датчик включает помпу и вода начинает течь.

Выбирая датчик водовода, обязательно учитывайте пропускные устройства и их размер.

Типы датчиков расхода воды

По типу конструкции различают релейные и монтажные устройства. Кроме того, вариации различают по уровню давления.

Датчик водовода релейного типа Применяется для насосов малой мощности. Обычно эти модели бывают однокамерными. Специалисты отмечают их низкую проводимость. Модели выпускаются с вертикальным расположением пластин, их максимальное давление не менее 5 Па.

Системы защиты часто используются в серии P48. Благодаря всем этим показателям протечек воды практически не бывает, также подобные устройства характеризуются хорошей стабильностью.

Наиболее распространенные датчики водовода для насосов — модели оборудования. Пластины обычно располагаются горизонтально, отдельные образцы снабжены двумя клапанами. Максимальное давление У них примерно 5 Па. Системы защиты чаще всего класса Р58. Электропроводность находится в прямой зависимости от размера фитинга.

Датчики низкого давления Применяются насосы мощностью не более 4 кВт. Размер камеры влияет на проводимость. Чаще всего на рынке можно встретить датчик расхода воды для помпы на два этажа. Цена у них невысока и вы легко сможете выбрать желаемую модель.

Модели высокого давления Обычно изготавливаются с одним удлиненным фитингом, пластины устанавливаются горизонтально. Специалисты советуют устанавливать такие образцы в центробежные насосы. Максимальное давление — не более 6 Па, система защиты класса P70.

Также механизм действия делится на:

датчик воды на основе принципа датчика Холла: сигнализирует не только о водоводе, но и о скорости подачи;
датчик микробов, действующий по принципу магнита: внутри него находится магнитный поплавок, который по мере увеличения давления воды перемещается по камере и оказывает воздействие на немца.

Устройство и принцип действия универсального датчика расхода воды

Монтаж и изготовление своими руками

Большинство датчиков расхода воды входит в конструкцию приборов, поэтому требуется производить их установку исключительно в случае поломки и необходимости замены.Однако бывают случаи, когда датчик водовода необходимо устанавливать отдельно, например, при необходимости повышения давления подачи воды. Это связано с тем, что в системе центральных водопроводных труб давление низкое и не достигает нормы. А для того, чтобы включить газовый котел в режим ГВС, нужен хороший напор.

В таких ситуациях вспомогательный циркуляционный насос
который оборудован датчиком водовода. Сначала монтируется помпа, а после датчик.Отсюда следует, что как только вода потечет, датчик включит насос и давление начнет расти.

Насос повышения давления для водопровода GRUNDFOS UPA 15-90 со встроенным датчиком водопровода

Сделать датчик расхода воды своими руками несложно. Сначала нужно установить камеру, затем нужно вырезать три пластины, монтировать ее нужно горизонтально, между ними и колбой не должно быть контакта. Для простой конструкции хватит одной поплавки.

Фитинг рационально устанавливать на двух переходниках, клапан должен выдерживать давление не менее 5 Па.

Производителей

Производитель	Характеристика
Датчик расхода воды для насоса grundfos UPA 120 (Дания)	Предназначен для обеспечения водоснабжения индивидуального дома, Квартиры оборудованы индивидуальной системой водоснабжения. Включение датчика автоматики происходит при стабильном расходе жидкости в пределах 90-120 литров в час. Основная функция — защита насоса от холостого хода. Пуск насоса осуществляется при расходе воды 1,5 л в минуту. Рабочее напряжение датчика — 220-240 В. Максимальный потребляемый ток — 8 А. Потребляемая мощность — до 2,2 кВт. Степень защиты — IP 65. Цена — около 1800 руб.
Датчик дрейфа воды Genyo — Lowara Genyo 8A (Польша)	Используется для управления насосом бытовой системы водоснабжения по фактическому расходу воды. Основная особенность датчика — контроль давления в водопроводе во время работы. Пуск насоса осуществляется при расходе воды 1,5 л в минуту. Рабочее напряжение — 220-240 В. Частота тока — 50-60 Гц. Максимальный потребляемый ток — 8а. Потребляемая мощность — до 2,4 кВт. Диапазон рабочих температур — 5-60 градусов Цельсия. Степень защиты — IP 65. Цена — около 1800 руб.
Duch Sensor 1.028570 (Италия)	Предназначен для установки в газовые двухконтурные котлы марки Immergas. Совместим с моделями: Mini 24 3 E, VICTRIX 26, MAJOR EOLO 24 4E \| 28 4д. Предназначен для установки в дымоходные газовые балки торговой марки Immergaz и с турбонаддувом. Выполнен в пластиковом корпусе с резьбовым соединением. Датчик Холла 1.028570 позволяет получать воду со стабильной температурой на выходе из контура горячего водоснабжения. Цена — примерно 2400 руб.

Производитель

Характеристика

Датчик расхода воды для насоса grundfos UPA 120 (Дания)

Предназначен для обеспечения водоснабжения индивидуального дома, Квартиры оборудованы индивидуальной системой водоснабжения. Включение датчика автоматики происходит при стабильном расходе жидкости в пределах 90-120 литров в час.
Основная функция — защита насоса от холостого хода.
Пуск насоса осуществляется при расходе воды 1,5 л в минуту.
Рабочее напряжение датчика — 220-240 В.

Максимальный потребляемый ток — 8 А.
Потребляемая мощность — до 2,2 кВт.

Степень защиты — IP 65.
Цена — около 1800 руб.

Датчик дрейфа воды Genyo — Lowara Genyo 8A (Польша)

Используется для управления насосом бытовой системы водоснабжения по фактическому расходу воды.
Основная особенность датчика — контроль давления в водопроводе во время работы.
Пуск насоса осуществляется при расходе воды 1,5 л в минуту.
Рабочее напряжение — 220-240 В.
Частота тока — 50-60 Гц.
Максимальный потребляемый ток — 8а.
Потребляемая мощность — до 2,4 кВт.
Диапазон рабочих температур — 5-60 градусов Цельсия.
Степень защиты — IP 65.
Цена — около 1800 руб.

Duch Sensor 1.028570 (Италия)

Предназначен для установки в газовые двухконтурные котлы марки Immergas.
Совместим с моделями: Mini 24 3 E, VICTRIX 26, MAJOR EOLO 24 4E | 28 4д.
Предназначен для установки в дымоходные газовые балки торговой марки Immergaz и с турбонаддувом.
Выполнен в пластиковом корпусе с резьбовым соединением.
Датчик Холла 1.028570 позволяет получать воду со стабильной температурой на выходе из контура горячего водоснабжения. Цена
— примерно 2400 руб.

Таким образом, датчик расхода воды предназначен для защиты работы котлов и насосного оборудования.

Taco 007 — Циркуляционные насосы taco: 2010

Насосы Taco

* Насосы Taco
* Насосы ESPA
* Насосы Grundfos
* Насосы Wilo
* Насосы Tapflo
* Насосы Varisco
* Насосы Victor Pumps

Американская компания Taco разрабатывает и производит насосы и насосные системы, успешно выполняя все возрастающие требования. год, поскольку рынок требует продуктов и обслуживания системы.Ежегодно промышленные предприятия Taco производят 1.500.000 насосов и насосных установок. Более 1000 моделей бытовых и промышленных насосных систем, а также новые инженерные разработки делают компанию Taco всемирно известной. Шесть европейских производственных офисов компании и еще один, созданный в 2006 году в Циндао (Китай), позволяют говорить об успешных тенденциях компаний на мировом рынке с точки зрения увеличения производимой продукции и их совершенствования.

В 1975 году на севере США, недалеко от города Падуя, был основан завод бытовых водяных насосов.Развитие производства началось с расширения ассортимента выпускаемой продукции. В 1981 году приобретен завод по производству чугуна. В 1996 году Taco была частью транснациональной компании Pump, которая позволила производить современные насосные системы мирового уровня. Сегодня Taco — производственная площадь 65000 м2, сотни рабочих и инженеров, три завода по производству и сборке насосных систем, роторов, статоров, двигателей и установки с чугунолитейным цехом литья алюминиевых отливок.

Назначение насоса Taco.

Надежность всех наших систем, простота использования и низкая цена продукции Taco способствует широкому распространению этих насосных агрегатов в различных областях промышленности и повседневной жизни. Насосная система Taco применяется в системах центрального отопления, вентиляции и кондиционирования воздуха промышленных, муниципальных и административных объектов. Насосы Taco используются в холодильной технике, в системах, работающих на солнечной энергии, для циркуляции теплоносителя в системах горячего водоснабжения.

* Погружные насосы Taco применяются для отвода загрязненной твердой водой воды, осушения подвалов, подверженных затоплению.
* Насосные станции Taco используются в канализационных системах и промышленных дренажных системах, включая сбор и перемещение загрязненной воды из резервуаров, которые ниже, чем в обычных канализационных системах без давления.
* Электронасосы Taco используются для подачи воды из природных водоемов, бассейнов, фонтанов и других водных объектов.
* Taco Погружные насосы бытового назначения используются для орошения садов.
* Taco также можно использовать для перекачивания различных жидкостей в сельском хозяйстве, животноводстве и при выполнении производственных процессов в промышленности.
* Отдельные насосные системы Taco Series предназначены для перекачивания холодной воды в системах охлаждения, холодильных установках и системах кондиционирования воздуха.
* Комплектные насосные станции и установка Taco, используемых в современных системах пожаротушения.
* Подъемный насос (бустер) установленный Taco используется в частных жилых системах и небольших системах, предназначенных для систем гражданского, сельскохозяйственного и промышленного водоснабжения. Такие растения также можно использовать в пищевой промышленности.

Насосные системы Taco делятся на несколько типов, которые включают большое количество различных моделей, выполняющих свои функции в данном приложении.

Циркуляционные насосы Taco обеспечивают циркуляцию воды в системах горячего водоснабжения и отопления. К этому типу насосов относятся насосы с мокрым ротором, насосы с мокрым ротором с функцией электронного управления, насосы со сферическим ротором, насосные модули для подключения к котлу, насосы, рядные насосы и рядные c регулируемым приводом. Среди циркуляционных насосных систем выделяют насосы Taco для отопления жилых помещений серии ВА разной мощности. Гидравлические насосы этой серии изготовлены из чугуна, бесшумны в работе, выдерживают рабочее давление 10 бар и способны перекачивать жидкости с температурой от 2 до 110 ° C.

Taco Циркуляционные насосы для систем отопления коллективного пользования серия ABD представляет собой сдвоенный насос, имеющий автоматический обратный клапан, предотвращающий возврат воды в насос в случае сбоя питания. Насос для жидкости изготовлен из чугуна, максимальное рабочее давление — 10 бар, температура перекачиваемой жидкости — 2 — 110 ° C.

Циркуляционные насосы Taco серии BPH / BMH-DPH / DMH предназначены для использования в системах вентиляции и кондиционирования. Такие насосы бесшумны в работе, полностью герметичны, оснащены автоматическим обратным клапаном, в эту серию входит большое количество моделей с вариациями мощности от 192 до 2870 Вт, это может быть как одиночная, так и двойная система с одно- или трехфазной источник питания.

Насосы Taco серии VS предназначены для систем горячего водоснабжения, оснащены аварийным выключателем и не требуют защиты от перегрузки, гидравлическая часть этих насосов изготовлена из латуни, рабочее давление — 10 бар, температура жидкости — 2 — 85 ° C.

Циркуляционные насосы Taco in-line серии ALM-ALP предназначены для систем отопления, горячего водоснабжения и кондиционирования в гражданских и промышленных объектах. Максимальное рабочее давление — 10 бар, температура воды от -15 до +120 ° С, напор 21 м, рабочий диапазон от 0,6 до 8,4 м3 / ч, питание однофазное или трехфазное.

Насосы Taco рядные серии ДКЛМ-ДКЛП — насосы с сухим ротором для отопления, горячего водоснабжения и кондиционирования. Рабочий диапазон насосов: 2 — 64 м3 / час, напор до 13,7 м, частота вращения двигателя от 1400 об / мин (KLM / DKLP) до 2800 об / мин (KLP / DKLP).

Насосы типа Taco — это многоступенчатые центробежные насосы и самовсасывающие насосные системы. Эти насосы предназначены для перекачивания различных жидкостей, повышения давления в системе. К этому типу насосов Taco относятся самовсасывающие насосы, многоступенчатые насосы, насосы для бассейнов, автоматические насосы и насосные станции, насосы для садоводства и погружные всасывающие насосы, а также с активным и активным приводом1.

Среди данных типов насосов выделяют серию насосных станций ДП — эжекторного типа, которые предназначены для забора воды с глубины до 27 м с помощью эжектора, мощность этих станций составляет: 0,44 — 1 шт. , Мощностью 85 кВт, трехфазные, однофазные модели оснащены тепловой и токовой защитой, максимальное рабочее давление от 6 до 8 бар.

Насосные станции для систем отопления коллективного пользования серии AQUAJET / AQUAJETINOX представляют собой самовсасывающие установки с баком на 20 литров и датчиком для измерения давления.Максимальное рабочее давление: 6 бар, оптимальная глубина забора воды: 8 часов вечера

Поверхностные насосы серии Taco JET / JET-INOX / JET-COM характеризуются высокой всасывающей способностью даже при наличии определенного количества воздуха в воде. Однофазные двигатели оснащены системами токовой и тепловой защиты с постоянно подключенным конденсатором. Корпуса насосов, в зависимости от модели, изготовлены из нержавеющей стали, чугуна или технической смолы.

Насосы Taco серии GARDENJET / GARDENINOX / GARDENCOM предназначены для работы на моем даче.Эти насосные системы используются для подачи воды из резервуаров, обеспечения бытовых систем и небольших промышленных предприятий.

Taco Pumps Series ACTIVE SYSTEM — установка для бытового использования, оснащенная датчиками давления и сухого хода, обеспечивает стабильное давление в гидравлической системе, работая даже при наличии воздуха в воде.

установка и регулировка датчика перепада давления

Приобретая комплект насосного оборудования, собственник получает реле давления воды для помпы.Устройство замечательно тем, что позволяет наполнять бак в автоматическом режиме, избавляя владельца от лишних хлопот. При этом не забывайте, что электронный регулятор давления требует внимания: правильно подключить, настроить под нужды конкретной системы водоснабжения и время от времени следить за состоянием реле не помешает. Пренебрежение простыми правилами приведет к повреждению всей станции.

Обзор Essentials

Чтобы разобраться в устройстве, нужно понимать все функции элемента.С помощью регулятора включается и выключается устройство подачи воды на привод. В этом случае профессионалам рекомендуется запомнить следующие обозначения:

Давление включения / нижнее (Рвкл), замыкающее контакты реле для погружного или скважинного насоса. Назначение: включение реле и поступление потока жидкости в бачок. Стандартная настройка от производителя — не более 2,5 -3 бар;
Дифференциальное давление (ΔP) — это разница между входным и выходным значениями.Показатель должен быть не более допустимого давления отключения, при котором станция может прекратить свою работу. Стандартные настройки — не более 5 бар;
Аккумулятор или накопительный бак — бак, снабженный резиновым «баллоном», куда перекачивается определенное количество воздуха. Чем больше давление в резиновом элементе, тем сильнее «груша» давит на поток воды, выталкивая жидкость в систему.

Важно! Накачать воздух в «грушу» можно и обычным автомобильным насосом, но строго соблюдая допустимые объемы воздуха.

Емкости с мембранами устроены несколько иначе: емкость разделена на 2 части мембраной из определенного материала, на одну половину накачивается воздух, который давит на жидкость, поступающую в другую половину емкости.

Как проверить давление в баллоне?

Пользователи часто задаются вопросом: зачем проверять давление? Ответ прост: отрегулировать регулятор давления воды в баке раз и навсегда. И сделать это можно, только зная, что именно показывает устройство новой техники.Поэтому после приобретения насосной станции важно проверить штатный показатель, предоставленный производителем устройства. Показатель должен быть не менее 1,5 атм. При меньшем числе насосное оборудование либо транспортировалось очень долго и потеряло часть воздуха, либо возникла утечка. Проверка выполняется частым манометром.

Есть модели насосов, в которых есть пластиковый манометр, однако показания часто путают и не могут считаться достоверными. Электронные манометры хорошо себя зарекомендовали, но покупать дорогое устройство только ради регулировки регулятора нецелесообразно.

Сейчас в процессе работы:

Снимите декоративный колпачок с ниппеля;
Подключить манометр;
Снимите показания.

Важно! Чем меньше запас давления в системе, тем больший запас воды можно создать в баке.

Хороший напор появляется уже при 1,5 атм., А для дачи или небольшого частного дома напора хватит не более 1 атм. Индикатор высокого давления заставляет реле чаще включаться, быстрее изнашивая систему, но давление будет не меньше, чем в обычной городской квартире и можно принять душ и запустить стиральную машину.При всех плюсах высокого давления специалисты не рекомендуют качать «грушу», чтобы не испортить гидроаккумулятор, но и не качать до 1 атм. Определив один раз приемлемый уровень показателя, проще всего придерживаться именно этой цифры, время от времени прокачивая или стравливая объем воздуха.

Правильная установка реле давления

Чтобы настроить реле давления, выполните следующие действия:

Снимите крышку, см. Две пружины с гайками: большую и малую;
Поверните большую гайку, чтобы отрегулировать нижнее давление;
Поверните маленькую гайку, чтобы установить разницу.

Важно! Контрольной точкой является положение большой пружины, в которой установлена малая.

Подключите бак к системе и включите водяной насос. Обязательно следить за манометром.

Теперь осталось только совместить цифры с допустимыми уровнями давления, указанными в паспорте прибора, и просмотреть нормы расхода воды. При настройке реле лучше не выходить за пределы норм, чтобы минимизировать поломку устройства.Предельная точка давления — это цифра, когда давление перестало расти.

Обычные бытовые насосы не обладают достаточной мощностью для перекачки бака сверх предельных значений, допустимая разница составляет до 2 атм., Что обеспечивает оптимальную работу оборудования. И как только манометр покажет нужное количество атмосфер при более низком давлении, станцию нужно выключить. Теперь важно отрегулировать реле давления:

Осторожно вращайте гайку маленькой пружины вращательными движениями, пока механизм не войдет в действие;
Откройте воду, чтобы она полностью вышла из системы;
Как только электронный регулятор давления начнет работать, будет достигнуто меньшее значение;
Совместите большую гайку, чтобы зафиксировать нижний предел давления, и снова включите насос, ожидая повышения давления до желаемого нижнего уровня;
Отрегулируйте маленькую гайку, и аккумулятор полностью готов к работе.

Важно! Давление при запуске насоса не может быть ниже 0,1-0,3 атм. показания давления в пустом гидробаке.

Наконец

Купить водяную помпу достаточно просто, если вы заранее определились с функционалом и объемом работ. И чем точнее настроено электронное реле, тем дольше прослужит оборудование, и без дальнейшего вмешательства пользователя. Если в комплект насоса нет реле, гораздо практичнее будет отдать предпочтение электронной версии:

Электронный компонент, как и механическое устройство, можно регулировать вручную;
В отличие от механического реле, электронное реле не сбивается с пути и сохраняет параметры в случае длительного простоя оборудования;
Электронный компонент с преобразователем работает с любым типом насоса;
Имеет функцию точной настройки давления вкл / выкл;
Поддерживает постоянный уровень показаний независимо от давления воды.

Считается, что электронное реле дороже и сложнее в управлении, но при должном терпении скорректировать показания сможет даже начинающий мастер. А цена окупится безупречной функциональностью устройства и постоянным комфортным давлением в насосной станции.

Автоматическая работа насосной станции невозможна без использования реле давления воды для насоса. Это устройство жестко устанавливает пределы допустимого давления в системе и давления, используемого потребителем.В результате на выходе всегда стабильное давление воды, а насос работает только тогда, когда есть потребность в воде.

Реле давления могут быть механическими или электронными. Именно механические устройства получили распространение благодаря своей простоте, надежности и надежности. Их настройка требует минимум усилий и может производиться в точке подключения.

Основная задача реле давления — управление насосом. Через него подключается питающая линия насоса. Включение и выключение осуществляется в зависимости от давления в трубопроводах.Для автоматической насосной станции, состоящей из насоса и накопительной емкости, рабочий процесс следующий:

Устанавливается номинальное давление в системе, а также допустимые пределы минимального и максимального давления.
При преодолении минимального порога включается насос и закачивает воду к потребителю и в накопительный бак.
При превышении верхнего установленного порога насос отключается.

Реле давления просто определяет допустимые пределы минимального и максимального давления и включает насос по описанному выше алгоритму.

По способу управления насосом различают силовое и сигнальное реле. Первый напрямую контролирует мощность насоса, и при выборе следует ориентироваться на максимально допустимый ток. Второй, signal, коммутирует или генерирует сигнал низкого напряжения для блока управления.

Конструктивно устройство разделено на три части:

гидравлический блок мембранный;

Блок обнаружения

, блок настройки срабатывания пружины;
силовое или сигнальное реле.

Гидравлический блок простого механического реле давления представляет собой герметичную камеру, внутри которой расположена мембрана. На одной стороне камеры есть штуцер для подключения к водопроводу. Вода поступает в одну часть камеры и давит на мембрану; с другой стороны, к нему присоединяется подвижный стержень, соединенный с ним с другой стороны камеры.

Блок детектирования определяет условия срабатывания реле, реагирует на изменение давления в системе.Пластина рычага соединена со штоком, выходящим из камеры датчика, для управления силовым реле. В зависимости от давления, приложенного к мембране, реле замыкает или размыкает контакты. Чтобы уравновесить мембрану и определить максимально допустимый уровень срабатывания, к штоку прикрепляют пружинный блок, оказывающий на него давление, сравнимое с действием давления воды. Напряжение пружин регулируется с помощью гаек и шайб высокого давления.

Силовое или сигнальное реле — это группа съемных контактов и клеммных колодок для подключения линии питания к насосу или сигнальной линии для блока управления.

Схема релейного устройства

Ключевым элементом устройства является блок управления пружиной. Если в нем разомкнуть какое-либо механическое реле, обнаруживаются одна большая пружина и одна маленькая. Они определяют уровни ответа.

Большая пружина оказывает основное давление на стержень датчика, определяя максимально допустимое деление, при увеличении которого контакты реле размыкаются и насос выключается.

Пружина меньшего размера определяет перепад давления, разницу между верхним и нижним порогом.

Обе пружины имеют регулировочные гайки, регулирующие степень натяжения. Важно правильно понимать назначение пружин.

Если изменить степень сжатия большой пружины, то оба порога срабатывания реле сместятся в ту или иную сторону.

Если воздействовать на меньшую пружину, но не трогать большую, изменяется только нижний порог.

Электросхема

Реле давления активируется после насоса и непосредственно перед входом в накопительный бак.Для защиты датчика от загрязнения, воздействия скачков давления в результате пуска и остановки насоса перед ним уже должно быть установлено следующее:

фильтр грубой очистки;

Насос

;

Запорный клапан

;

Обратный клапан

;

Фильтр тонкой очистки

;
слив в канализацию через аварийный клапан.

Схема подключения реле для насосной станции

Для нормального функционирования автоматической насосной станции накопительный бак отрегулирован на максимальное давление выше номинального давления для подачи воды примерно на 0.5-1 бар. Верхний порог срабатывания реле выставлен на 0,2-0,3 бара ниже максимального. Дифференциал устанавливает допустимую полосу давления и может соответствовать значению до 2 бар.

Чем меньше дифференциал, разница между верхним и нижним порогом, тем чаще включается насос, но со стороны потребителя давление стабильнее.

Чем выше дифференциал, тем реже включается насос, но возможны значительные перепады давления со стороны потребителя.

К клеммам реле подключите провода питания от распределительного щита и провода питания помпы в соответствии с инструкциями производителя, ориентируясь на подписи и цветную маркировку проводов. Если есть клемма с пометкой «земля», кабель от общей земли подключается в обязательном порядке.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если вы выберете реле с подходящим максимально допустимым порогом, то заводские настройки уже имеют оптимальные значения.У насосных станций, предназначенных для подачи воды в частный дом, это чаще всего отключают при 2,5 (3) бар и включают при 1,5 (1,8) бар.

Однако, чтобы указать конкретные настройки, когда заводские настройки неудовлетворительны, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке необходимо установить манометр, подключенный к тому же пятиконтактному штуцеру, что и реле. Считается, что вся система уже собрана и готова к первому запуску, при необходимости уже собрана вода до обратного клапана, исключая холостой ход помпы, а в накопительном баке уже есть минимальное количество воды.

Перед настройкой выберите:

максимально допустимое давление в системе;
минимальное давление;
Накопитель напорной воздушной камеры со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие торцевые ключи для регулировочных гаек.

Порядок действий следующий:

Включите насос, чтобы заполнить бак.
Когда манометр достигнет необходимого максимального значения, например 3 атм, вручную выключите насос.Если реле сработало раньше времени, то поверните гайку главной пружины по часовой стрелке на один-два оборота и повторите этот пункт.
При установившемся давлении в системе на максимальном уровне поверните гайку главной пружины против часовой стрелки, пока не сработает реле срабатывания. Это устанавливает верхний порог.
Откройте любой кран в доме и подождите, пока манометр не достигнет необходимого нижнего порога. Устанавливается на 10% больше давления воздушной камеры гидроаккумулятора.
Если реле уже сработало во время слива, поверните гайку меньшей пружины против часовой стрелки; если реле не работает, то поверните по часовой стрелке до щелчка реле.
Включите насос и проверьте, правильно ли установлен верхний порог, если он слишком высокий или слишком низкий, окончательно отрегулируйте, затянув или ослабив гайку на пол-оборота в соответствии с пунктом 3.
Слейте воду через кран, пока не сработает нижний порог и насос не запустится снова. Проверить требуемое значение и, если есть отклонения, повторить настройку согласно шагу 5.

Электронное реле

Наряду с механическим реле давления используются также электронные реле.Чаще всего они представляют собой полноценный блок управления насосом, включающий устройство плавного пуска и устройство защитного срабатывания, и, соответственно, установку верхнего и нижнего порога для работы в рабочем режиме.

Для регулировки используйте регулировочные болты, расположенные на устройстве. Для удобства вокруг болтов часто наносят маркировку и метки для ориентации в соответствии с заданными давлениями.

Электронные реле

не дают особых преимуществ, однако они меньше по размеру и не издают посторонних звуков при срабатывании, хотя это не актуально при установке непосредственно рядом с насосом.

Именно реле давления определяет, когда насосному оборудованию нужно начать работу, а когда нужно остановить, и все это делается в автоматическом режиме. В традиционной схеме автономного водоснабжения все элементы автоматики работают вместе с гидроаккумулятором. Эта часть системы поддерживает избыточное давление, а также компенсирует удары воды. Аккумулятор также действует как накопительный бак, поэтому у вас всегда будет запас воды на случай аварии.

При настройке реле давления необходимо обращать внимание на особенности насосного оборудования и гидробака.Если все сделать правильно, водопровод будет работать с нормальным показателем давления.

Принцип действия

Эта часть срабатывает, когда давление достигает верхнего или нижнего предельного значения. В этом случае система включается или выключается за счет размыкания или замыкания контактов специальной электроники.

При перекачке жидкости в резервуар насосным оборудованием контакты устройства будут в замкнутом положении. И уже во время наполнения гидроаккумулятора показатель давления постепенно поднимается, и контакты размыкаются.В результате насосное оборудование останавливается и перестает перекачивать воду.

При проведении процедуры забора воды показатель давления уменьшается, а при достижении нижнего предела контакты замыкаются, и насос снова начинает перекачивать воду в специальный бак (гидроаккумулятор). Поэтому регулировка всей системы происходит через регулировку верхнего и нижнего индикаторов давления.

Для настройки оптимальных значений необходимо использовать две зажимные гайки (в некоторых реле для этого есть специальные винты).Поворачивая гайки или винты в одну из сторон, можно отрегулировать требуемый показатель нижнего или верхнего давления.

Проверка давления в баллоне

Этот момент далеко не одинаков в каждом конкретном случае, поскольку размеры связаны между собой мембранным датчиком давления бака, конфигурацией реле давления и индикатором давления в системе водоснабжения. Перед настройкой параметров реле необходимо узнать уровень давления воздуха в гидробаке, для этого:

Сначала необходимо отключить насосное оборудование от сети.
После этого вся жидкость сливается из мембранного бачка.
Отвинчена боковая крышка контейнера.
Для проверки индикатора давления лучше всего использовать автомобильный насос. Нормальное давление должно быть около 1,5 атм.
Если показатель давления намного ниже, то поднимается с помощью помпы.

Настройка реле давления

Чтобы наладить «мозг» водопровода, нужно это делать с напором и включенной системой.Для начала нужно включить насосное оборудование, чтобы индикатор давления поднялся и мотор остановился.

Как уже было сказано, регулировать реле нужно двумя винтами, они находятся под крышкой системы. Чтобы установить новые параметры, при которых реле остановит или запустит насос, необходимо:

Зафиксировать указатели верхнего и нижнего давления при работающей насосной системе (провести измерения манометром).
Отключить насосное оборудование от электросети.
Отвинтите крышку реле давления и снимите ее. Под крышкой будет зажимная гайка, ее нужно немного ослабить.
Установить индикатор низкого давления. Для этого затяните или отпустите большую пружину с буквой P. Для правильной регулировки есть знаки «+» (увеличение минимального давления) и «-» (уменьшение). Винт необходимо повернуть против часовой стрелки.
Далее нужно открыть кран, тем самым снизив давление и контролируя запуск насосного оборудования.
Манометр должен быть записан, снова включите систему и продолжайте регулировку до тех пор, пока не будет установлен оптимальный показатель.

Для регулировки давления запуска необходимо работать с небольшой пружиной «Δ P» и знаками «+» и «-». Эта пружина определяет разницу между нижним и верхним показателями давления, обычно она составляет 1-1,5 бар.
Далее выключите оборудование и дождитесь, пока реле давления не запустит его. Если этого не произошло, то нужно спустить жидкость из цистерны гироскопа и продолжить настройку детали.

Если повышать давление, то меняется и разница между верхним и нижним показателями. В заводской версии P составляет 1,6 бар, P — 2,6 бар, а разница между давлениями (Δ P) составляет 1 бар. Соответственно, при изменении настроек показатель ΔP может увеличиваться.

По мере увеличения разности перепад давления будет выше, и насос будет останавливаться реже. Но стоит учесть, что для кранов это не очень удобно. При регулировке также необходимо обращать внимание на характеристики насосного оборудования.Если вместе с потерями в паспорте указано 3,5 бар, то нужно всего лишь настроить до 3 бар, чтобы не происходило перезагрузки. В противном случае мотор будет работать постоянно и быстро выходить из строя. Даже если установить реле давления с заводскими параметрами, регулировать его придется не реже одного раза в 3 месяца. Если все настроено правильно, то насосная станция прослужит дольше. Поэтому важно правильно настроить реле давления воды для помпы. Регулировка не сложная, с ней справится каждый.

Чем опасен сухой ход

Если использовать насосное оборудование без воды, оно будет работать «всухую» и быстро выйдет из строя. Эта причина выхода из строя помпы очень частая, поэтому на этот момент нужно обратить особое внимание.

В бытовых моделях насосов используется износостойкий пластик, который еще называют термопластом, несмотря на все свои характеристики, стоит такой материал не дорого. Но если устройство работает без жидкости (естественная смазка и охладитель), то детали внутри корпуса перегреваются и теряют форму.В результате вал двигателя заклинивает, и он просто горит. В лучшем случае после такой ситуации насос потеряет мощность, а в худшем — откажется работать.

За «сухой ход» могут быть опасны:

Источники воды с низким дебитом. Причина этого явления — разница между производительностью оборудования и объемом жидкости. К повреждению также могут привести самые разные природные явления. Так, при высокой температуре воды в источнике мало, и насосная станция начинает перекачивать воздух, который прорывается;
За резервуаром для сбора жидкости следует следить при работающем насосе, это отключит его при необходимости;
Сетевые трубопроводы со встроенным насосным оборудованием для регулирования давления также могут вызывать поломки.Во время летней засухи часто случаются перебои с подачей жидкости, и необходимо определить, когда пропадает давление в системе.

Разновидности защиты от сухого хода

Чтобы ваша водопроводная сеть работала долго, необходимо защитить ее от сухого хода, для этого есть такие устройства:

Поплавковый выключатель.
Реле давления со специальной защитой.
Реле потока с функцией реле давления.

Первый вариант самый доступный. Его можно использовать для перекачки жидкости из любого источника. Но стоит учесть, что в самых простых моделях они предназначены только для заливки (разъем контактов выключает двигатель), это помогает уберечь систему от переполнения, но не защищает от работы всухую.

Более современные варианты справятся с задачей остановки мотора при небольших запасах жидкости. Шнур от поплавка подключается к одной фазе, питающей мотор.Если жидкость опускается ниже предельного значения, контакты размыкаются, в результате насосная станция останавливается. Кабель смонтирован таким образом, чтобы жидкость постоянно оставалась в резервуаре.

Более эффективный и дорогой вариант — реле давления с защитой от сухого хода. В некоторых моделях есть функция размыкания контактов, если показатель давления опускается ниже предельных параметров. Но стоит учесть, что пороги закладываются на заводе (примерно 0,4-0,6 бар) и регулировать их невозможно.

Показатели могут упасть ниже установленного уровня только в том случае, если вода исчезнет из системы. И двигатель запускается вручную только после устранения проблемы. Реле давления этого типа можно использовать только с гидроаккумулятором.

Специалисты утверждают, что без электронасосного оборудования устанавливать реле с защитой от работы всухую не имеет смысла. Такая деталь может работать как с поверхностными, так и с погружными типами насосов.

Третий вариант защиты — реле потока с функциями реле давления.Наличие гидравлического бака и реле давления может заменить небольшое реле потока, которое подает сигнал на двигатель, когда давление падает до 1,5-2 бар. Если через такое реле жидкость не проходит, то насосы останавливаются.

Для предотвращения работы мотора всухую в устройстве вмонтирован специальный датчик расхода, он контролирует наличие жидкости в системе. Если датчик определяет, что его нет, то он отключает насосное оборудование.

Выбор и цены

К выбору данной детали нужно подходить внимательно, учитывая все характеристики.Как правильно выбрать реле давления воды для помпы? Схема подключения должна быть предельно простой, также необходимо, чтобы регулировка была простой. Также нужно обратить внимание на такие моменты:

Гидроизоляционные детали;
Соответствие мощности двигателя насосу;
Надежность и долговечность.

Ну и, конечно же, немаловажным фактором при выборе реле является его стоимость. Если изучить рынок запчастей этого типа, то можно разделить их на три ценовые категории.

Самый дорогой.

Реле Grundfos популярны в этом сегменте, а именно модели FF 4-4 и FF 4-8. Цифры в названии модели указывают верхний предел. К преимуществам этих вариантов можно отнести простоту настройки, но следует учитывать, что это слаботочные устройства и включить их в сеть 220 В. не получится.

Для работы таких реле также требуется пульт управления. И не каждый может заплатить большие деньги за такую деталь, но цены действительно кусаются, модель 4-4 стоит 3 тысячи рублей, а 4-8 стоит 6 тысяч.При этом репутация производителя играет немалую роль в ценообразовании.

Средняя ценовая категория.

В этом сегменте следует отметить устройства MDR 5-5 и MDR 5-8 (цифрами обозначены 5 и 8 атмосфер). Стоимость здесь уже более доступная, 2100 и 2900 рублей соответственно. Такое реле монтируется на поверхности мембранного бака (многие владельцы отмечают удобство такого решения), и может работать от розеток 220 В и даже 380 В (если используются трехфазные насосы).К достоинствам этой модели можно отнести высокое качество и экономичность, но есть и более доступные варианты.

Реле по доступным ценам.

В этой категории одной из основных моделей станет итальянская RM-5. Стоимость устройства всего 300-400 рублей. Модель популярна не только из-за доступной цены, но и потому, что уверенно выполняет все свои функции.

Здесь также присутствует высокое качество, характерное для итальянских продуктов.К достоинствам модели также стоит добавить то, что реле может работать от сети 220 В. Но есть и недостатки, такое устройство довольно сложно подключить, а токовые нагрузки ниже. Также стоит учесть, что РМ-5 не будет работать в сети 380 В.

Видео

При эксплуатации насосной станции водоснабжения загородного дома в оборудование обычно входит датчик давления.

Данное устройство необходимо, если насосная станция может работать в автоматическом режиме, то есть включать и выключать насос без присутствия человека.

Назначение

Датчик давления (иногда называемый реле давления) используется в насосной станции системы водоснабжения дома для автоматического поддержания необходимого давления в водопроводе.

При открытии кранов и уменьшении количества воды в гидроаккумуляторе давление в водопроводе падает.
При достижении минимально допустимого давления в датчике контакты замыкаются.
В результате этого включается установленный в колодце насос, который начинает перекачивать воду.
Давление воды начинает расти.
При достижении максимально допустимого давления в реле контакты размыкаются и насос отключается.
Затем процесс повторяется.

Так в водопроводе поддерживается необходимый напор.

Датчик давления

Как механические, так и электронные датчики могут использоваться в качестве датчика давления в системе водоснабжения дома. .

В механическом датчике мембрана, которая реагирует на давление воды посредством контактов, отключается и подключается к электрическому сетевому насосу.В электронном датчике деформация мембраны преобразуется в управляющий электрический сигнал, который усиливается, оцифровывается и подается в систему автоматического управления. Из-за своей простоты и относительной дешевизны более распространены датчики, имеющие механический принцип действия.

В конструкцию такого датчика входит патрубок для подключения к водопроводу, мембрана, контактная группа, две пружины, с помощью которых устанавливается минимальное и максимальное давление датчика.

Пружины имеют разный диаметр.В этом случае пружина большого диаметра регулирует уровни давления в водопроводе, а пружина малого диаметра определяет разницу давлений между двумя контрольными порогами.

При настройке на увеличение уровней давления необходимо сжать пружину большого диаметра. Делается это путем закручивания специальной гайки. При зажатии маленькой пружины происходит увеличение разницы давлений между уровнями срабатывания.

Модели датчиков

В таблице приведены основные параметры некоторых датчиков давления и их цены.В этом случае первые три датчика относятся к механическим датчикам, а последние два — к электронным датчикам давления.

Из таблицы видно, что цены на датчики давления немецкой компании Tival в несколько раз выше, чем на отечественный датчик RDM-5 и датчик итальянской компании Italtechnika PM5.

Высокая цена объясняется брендом компаний и тем, что дорогие датчики могут иметь дополнительные функции.

Например, реле FF-4 защищает насос от «сухого» режима работы, то есть режима, в котором уровень воды слишком низкий и работающий насос может выйти из строя из-за отсутствия необходимого охлаждения.Кроме того, у такого датчика есть большой запас по настройке пределов давления, что делает его более универсальным. Настройка датчика FF-4 облегчается тем, что датчик имеет специальную шкалу для регулировки, а благодаря прозрачной крышке вы легко можете увидеть настройки.

Электронные датчики воды

Электронный датчик А-10 немецкой компании Wika — устройство, предназначенное для активного измерения и преобразования давления в аналоговый электрический сигнал (выходной сигнал — ток 4-20 мА или напряжение 0 до 10 В).Этот сигнал можно подать для дальнейшей обработки на программируемый контроллер или устройство автоматического регулирования системы водоснабжения.

Датчик ESPA Spanish KIT 02 — это электронный блок, предназначенный для управления насосами. Датчик KIT 02 обеспечивает работу насосов с током потребления не более 10 А. При использовании более мощного насоса необходимо использовать дополнительный магнитный пускатель.

Преимущества электронных датчиков такого типа:

, обеспечивающие стабильное давление в промежутках времени между включением и выключением насоса;
уменьшение количества пусков насоса.Уменьшение числа пусков насоса
снижает отрицательное воздействие на обмотки двигателя насоса больших пусковых токов, что увеличивает срок его службы; №
обеспечивает электронную защиту насоса от «сухого» хода, работу с закрытой задвижкой;
гашение гидроудара.

Недостатки электронных датчиков давления:

необходимость отдельного блока для питания электроники;
высокая цена.

Подключение датчика давления

Это связано с тем, что в этих частях водопровода при включении насоса возникают меньшие скачки давления. К тому же работа многих датчиков возможна только в помещении. Для подключения таких датчиков используются специальные тройники, позволяющие подключить к магистрали гидроаккумулятор, датчик давления и манометр.

Современные насосы, как правило, имеют специальную арматуру для подключения датчиков давления. Поэтому датчики, выполненные в водонепроницаемом исполнении, можно устанавливать в кессоне водопровода или даже в колодце.

После подключения датчика давления к насосу подключаются соответствующие контактные группы и датчик заземляется. При подключении электрических кабелей необходимо учитывать мощность насоса. Так, например, для насоса мощностью 2 кВт электрические кабели должны иметь сечение не менее 2 мм² .

После этого систему можно подключить к сети и протестировать насос.

Если при включении манометр показывает повышение давления воды в водопроводе, значит система исправна.

Регулировка датчика

Обычно заводские настройки давления достаточны для правильной работы системы регулирования давления воды. Например, для датчика Джилекс РДМ-5 минимальный и максимальный порог срабатывания датчика составляет от 1,4 и 2,8 бар соответственно. Но в некоторых случаях требуется дополнительная регулировка датчика.

Перед настройкой датчика сначала проверяется давление в гидроаккумуляторе. В этом случае необходимо:

Отключить сеть;
Слить воду;
Снимите боковую крышку гироаккумулятора и измерьте давление автомобильным насосом;
Если давление меньше 1.5 атм., Затем его нужно повысить с помощью помпы;
Если давление слишком высокое, то его необходимо снизить, нажав на ниппель.

Для настройки необходимо выполнить следующие операции:

Отключить питание от сети;
Слейте воду из системы. Проверить нулевое давление по манометру;
Включите насос, чтобы заполнить систему водой;
Зафиксируйте момент выключения насоса и отметьте давление при выключении;
Слить воду, зафиксировав включение помпы и давление при этом включении;
Отсоедините сеть и снимите крышку датчика;
Ослабьте гайку малой пружины;
Используя большую пружинную гайку, установите желаемое минимальное рабочее давление.В то же время сжатие пружины увеличивает это давление, а его ослабление снижает давление.
Закачать воду в систему.
Повторите шаг 5. Если давление пуска насоса не соответствует установленному давлению, повторите шаг 8.
Отрегулируйте максимальный порог с помощью небольшой пружины. Сжатие этой пружины увеличивает разницу между порогами, а затухание уменьшает эту разницу.
Включите насос и запишите момент выключения насоса и давление в этот момент.Если давление отключения насоса отличается от желаемого, то повторяйте настройку максимального давления (пункт 11) до тех пор, пока его значение не станет равным желаемому порогу.

Посредством такой регулировки можно, например, увеличить разницу в давлениях срабатывания, которые установлены заводскими настройками. Это уменьшит количество запусков насоса. Однако, с другой стороны, падение давления в водопроводной сети увеличится. А это может сказаться на надежности элементов системы.

Кроме того, устанавливая пороги для датчика самостоятельно, необходимо учитывать возможности помпы. Например, для компенсации потерь в водопроводе желательно иметь превышение давления, создаваемого насосом, на 0,5 бар. В противном случае насос будет работать с перегрузкой, что скажется на его надежности. Специалисты рекомендуют даже при работе с датчиком, имеющим заводские настройки, ежегодно проверять давление в водопроводе и при необходимости регулировать и регулировать датчик давления.

выводы

Для обеспечения автоматической работы насосной станции необходимо использование датчика давления.
Датчики давления бывают механические и электронные.
При необходимости можно самостоятельно настроить и настроить датчик. При настройке датчика своими руками необходимо учитывать особенности водопроводной сети.

Водопровод частного дома — сложный механизм, работающий за счет насосной станции.Именно она обеспечивает подачу воды из колодца или колодца в дом.

Эффективность, правильность и надежность указанного оборудования, в свою очередь, зависит от такого компонента, как реле давления воды. Попробуем разобраться, какую роль этот элемент конструкции играет в системе и почему так важно правильно его смонтировать и настроить.

1 Характеристики и назначение

Рациональные владельцы при эксплуатации глубинного или скважинного насоса в обязательном порядке оснащают его реле давления.Это замечательное устройство помогает автоматически наполнять резервуар и поддерживает давление в водопроводной сети на оптимальном уровне.

Стоит понимать, что без этого небольшого устройства ваша система просто не сможет работать автономно, так как ни насос, ни накопительный бак не предназначены для таких задач. Насос просто качает воду, пока к ней подключено электричество. Аккумулятор накапливает жидкость, перекрывает трубопровод и регулирует давление в системе.

По отдельности это просто инструменты, за которыми необходимо постоянно независимо наблюдать. Но вы не будете бегать к насосу каждый раз, когда в трубопроводе вашего дома падает давление или резервуар для хранения пуст.

Правильное подключение дополнительного элемента системы, а именно реле давления, позволяет избежать всех этих лишних хлопот, связанных с обслуживанием насосной станции.

Кроме того, правильно отрегулировав пределы давления в сети, вы снизите нагрузку на оборудование, тем самым позволив ему работать в состоянии покоя, а значит, меньший износ.Покупка и установка реле дает возможность продлить срок эксплуатации помпы. Как видите, преимущества очевидны.

Чтобы окончательно понять, какую пользу приносит устройство, необходимо разобраться в принципе его работы. Уже выяснилось, что реле служит для контроля уровня давления воды. Процесс происходит за счет специальной пружинной группы, имеющейся в устройстве.

Следует понимать, что реле неразрывно связано с гидроаккумулятором.Без него он работать не может. . Теперь мы имеем в виду простые двухтактные конструкции, а не сложную электронную автоматизацию. Эти установки вообще могут обходиться без накопительных емкостей, однако их стоимость соответствующая.

Регулирование давления осуществляется гидроаккумулятором. Внутри находится резиновая мембрана со сжатым воздухом. Воздух в нем постоянно и постоянно давит на воду внутри резервуара. При небольшом количестве давление снижается. При большом его уровень значительно повышается.Сам бак не может делать ничего, кроме как поддерживать реальный уровень давления.

Реле само берет на себя эти функции. Он подключается к устройству и реагирует на изменение уровня давления, тем самым влияя на работу насоса.

Когда давление воды в системе падает до нижнего уровня, реле замыкает контакты и обеспечивает включение насоса. При достижении верхнего установленного порога устройство наоборот размыкает контакты, обесточивая станцию.Благодаря этому работают простые управляющие реле всех производителей.

Таким образом, с его помощью можно полностью обойтись без дополнительного управления, так как все функции выполняет эта небольшая, но очень важная деталь. В то же время он очень дешев, а его конструкция отличается исключительной простотой и использованием элементарных приемов механики.

1.1 Конструктивные особенности реле давления

Специфика устройства неразрывно связана с особенностями его конструкции.Реле давления, устанавливаемое на погружной или скважинный насос Grundfos или Malysh, обязательно имеет в своем составе специальную пластину, которая выступает в роли чувствительного элемента.

Реагирует на изменение показателей в системе, что приводит к попеременному переключению контактов. Кроме того, в конструкцию реле входит специальный пружинный блок. Первый элемент рабочей группы — пружина минимально допустимого давления, именно она сдерживает натиск воды.

Его действие регулируется гайкой.Второй элемент блока — пружина перепада давления, принцип ее регулировки идентичен. Правильно выставив пороги сопротивления пружинной группы, вы избавитесь от необходимости ручного управления и обслуживания насосной станции.

Эффективная работа реле давления во многом зависит от места его установки. Специалисты рекомендуют устанавливать устройство возле выхода к гидроаккумулятору, где нивелируются перепады давления и завихрения водяного потока при включении и работе станции.В некоторых случаях его размещают непосредственно на накопительном баке или поверхностном насосе.

Если имеется дополнительное оборудование, погружной насос Grundfos или Kid, внимательно изучите их. функции реле. Некоторые модели требуют особых условий эксплуатации и могут стабильно работать только при определенной температуре и влажности. Не исключено, что монтировать такие устройства придется в отапливаемом помещении.

Это особенно актуально для моделей, взаимодействующих с поверхностными насосными установками. Такое оборудование рекомендуется устанавливать только в кессоне, подвале или другом изолированном и защищенном месте.На морозе или под дождем они долго не протянут.

2 Настройка реле давления

Тех. Характеристики реле давления для скважинных или погружных насосов Grundfos и Toddler напрямую зависят от рабочих параметров сети. Именно поэтому при выборе и подключении устройства нужно определить следующие показатели:

максимальное давление, при котором погружной насос Grundfos или Kid автоматически отключается;
минимальное давление, при котором станция включится;
рабочее давление в камере гидроаккумулятора.

После того, как они будут выяснены. особенности водопроводной сети и помпы, можно приступать к регулировке реле давления. Обычно в устройстве уже произведены заводские настройки пружин, но зачастую установленные значения не соответствуют бытовым потребностям пользователя.

Чтобы избежать ручного управления и решить указанную проблему, необходимо снять крышку реле для насоса, под которой находятся большая и маленькая пружины с гайками.

Поворачивая большую гайку, вы можете установить нижний порог давления в гидроаккумуляторе, а малая гайка позволяет регулировать перепад давления, при котором будет работать погружной насос Grundfos или Kid. Ориентиром в этом случае является положение нижней пружины.

Достигнув оптимальных значений, можно подключить аккумуляторный бак к системе. Чтобы убедиться в правильности выполненных манипуляций, понаблюдайте за показаниями водяного манометра.Значения, отображаемые на циферблате, должны соответствовать стандартам, которые указаны в документации на погружные или погружные насосы Grundfos или Malysh.

После того, как манометр установит нижний предел давления, необходимо отключить насос от источника питания и выполнить следующие действия:

Проверните маленькую гайку перед запуском механизма.
Откройте воду для спуска системы.
Дождитесь включения реле при достижении нижнего порогового значения.
Поверните большую гайку, чтобы установить более низкое давление.
Включите насос, чтобы поднять давление до оптимального уровня.
Отрегулируйте гайку в соответствии с нормами верхнего порога давления.

При настройке системы автоматического управления необходимо строго соблюдать правило: давление в водопроводной сети должно быть на 0,2 атмосферы выше, чем в гидроаккумуляторе. В противном случае не избежать повышенного износа мембраны.

Установив реле, вам не придется постоянно включать и выключать насос, все операции будут выполняться самостоятельно.При соблюдении всех вышеперечисленных правил система управления будет работать четко и без сбоев.

2.1 Материал для регулирования простого реле давления (видео)

Обновлено: 23.07.2018

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Погружной насос Автоматизация Дренаж Водоснабжение, espaço прозрачный фон PNG

Погружной насос Автоматизация Дренаж Водоснабжение, espaço прозрачный фон PNG | HiClipart

Погружной насос Автоматизация Дренаж Водоснабжение, espaço прозрачный фон PNG

Ключевые слова

PNG клипарт информация

PNG Размеры
767x767px
Размер файла PNG
284 КБ
Клипарт MIME-тип
Изображение / png
PNG доминирующий цвет
серый

Лицензия

HiClipart — это открытое сообщество, в котором пользователи могут делиться изображениями PNG, все клипарты PNG в HiClipart предназначены для некоммерческого использования, указание ссылки не требуется.Если вы являетесь автором и обнаружите, что этот PNG используется без вашего разрешения, сообщите нам о нарушении Закона США «Об авторском праве в цифровую эпоху», пожалуйста, свяжитесь с нами.

Погружной насос Центробежный насос Рабочее колесо Вода, вода PNG клипарт размером: 625x570px
размер файла: 301.08KB
Погружной насос Водяной насос Скважина, другие PNG clipartsize: 600x1370px
Размер файла: 589.21KB
Погружной насос Накопление воды Сантехника Бак для воды, водяной насос PNG clipartsize: 800x800px
Размер файла: 861.28 КБ
серо-зеленая металлическая деталь, Погружной насос Производство колодцев, насос PNG clipartsize: 1436x1207px
Размер файла 1.95MB
Погружной насос Центробежный насос Grundfos Manufacturing, насос PNG clipartsize: 900x900px
размер файла: 602.81KB
Погружной насос Водяной насос Центробежный насос, насос PNG клипарт: 950x932px
размер файла: 1.06MB
Погружной насос Xylem Inc.Производство Корпорация ITT, насос PNG размер изображения: 1719x1726px
Размер файла: 3.9MB
Погружной насос Schmutzwasserpumpe Сточные воды, вода PNG clipartsize: 804x1000px
размер файла 1.03MB
серые трубы, Пластиковые трубы Пластиковые трубы Канализация Водопровод, Пластиковые водопроводные трубы PNG clipartsize: 1000x802px
размер файла: 416.79KB
Погружной насос Grundfos Центробежный насос Электродвигатель, Центробежный насос PNG clipartsize: 810x810px
Размер файла: 460.01 КБ
Дренажная труба Drænrør Wavin Канализационная труба, труба из ПВХ, прозрачный фон PNG clipartsize: 1610x1610px
размер файла: 2,93 МБ
Трубопроводы и водопроводная арматура Пластиковые трубопроводы Хлорированный поливинилхлорид, другие PNG clipartsize: 600x500px
размер файла: 314.77KB
Погружной насос Центробежный насос Электродвигатель Подкачивающий насос, двигатель PNG clipartsize: 1184x608px
размер файла: 2.76MB
иллюстрация машинных труб, соединитель труб PNG клипарт: 1000x766px
Размер файла: 400.56 КБ
Погружной насос Инжектор Машина Погружной насос, погружной PNG клипарт: 649x1000px
размер файла: 602.77KB
Пластиковые трубы Разделительная канализация Канализация Поливинилхлорид, другие PNG clipartsize: 800x688px
размер файла: 409.27KB
Погружной насос Центробежный насос Pedrollo S.p.A. Рабочее колесо, другие PNG clipartsize: 700x541px
размер файла: 402.12KB
Погружной насос Продажи Перекачка воды Электродвигатель, вода PNG clipartsize: 822x1785px
Размер файла: 335.15 КБ
синий водяной насос, Погружной насос Электродвигатель Водяной насос Водяной насос, Электрический водяной насос Синий двигатель PNG clipartsize: 1750x1402px
Размер файла: 1.99MB
Пластиковые трубопроводы Стройматериалы Канализация, труба PNG clipartsize: 1500x1500px
Размер файла: 560.58KB
Погружной насос WILO group Центробежный насос Подкачивающий насос, струйный PNG клипарт: 1280x811px
Размер файла: 264.65KB
Гидравлический цилиндр Гидравлика Пневматический цилиндр Гидравлический насос Машина, цилиндр PNG клипарт размером: 2700x2160px
Размер файла: 312.16 КБ
Шланговая муфта Трубопроводы и сантехническая арматура Гидравлика Трубопроводная арматура, пластиковая труба PNG clipartsize: 1309x1073px
размер файла: 762.19KB
Погружной насос 220 Вольт Водоснабжение Торгово-технологический центр «Дазель», насос PNG clipartsize: 1486x1236px
размер файла 2.02MB
Вода, Опрыскиватель, Машина, Сельское хозяйство, Инструмент, Алат Дан Месин Пертанян, Аппаратные насосы, Трактор PNG clipartsize: 500x500px
размер файла 130.97 КБ
Трубопровод Канализация Компьютерные Иконки Водопровод, трубопровод PNG клипарт размером: 1600x1600px
Размер файла: 18.12KB
Водяной насос Насос-струйный Центробежный насос Погружной насос, другие PNG clipartsize: 784x496px
Размер файла: 428.35 КБ
Погружной насос Ebara Corporation Центробежный насос Шламовый насос, насос PNG clipartsize: 1200x997px
Размер файла: 721.24 КБ
Насос Гидроаккумулятор Водяной Компрессор Электродвигатель, вода PNG clipartsize: 700x700px
Размер файла: 283.54 КБ
Погружной насос Goulds Pumps Xylem Inc. Компрессор, вода PNG clipartsize: 1600x1361px
Размер файла: 1.49MB
Насосная станция орошения Calpeda UK, Calpeda PNG clipartsize: 800x800px
размер файла: 364.43KB
Центробежный насос KSB Производство Шламовый насос, Flowserve PNG clipartsize: 940x842px
размер файла 828.64KB
Grundfos Центробежный насос Сеть водоснабжения Рабочее колесо, Grundfos Pumps PNG clipartsize: 1166x1605px
Размер файла 870.75 КБ
Погружной насос Расширительный бак Гидравлический аккумулятор Напорный бак, вода PNG клипарт размером: 700x700px
размер файла: 297.18KB
Подъемник для поддонов Вилочный подъемник Подъемная платформа, ручное перемещение PNG clipartsize: 1000x1000px
размер файла: 443.53KB
Водопроводная вода Утечка Сантехника Водопроводная сеть, раковина PNG clipartsize: 1386x1385px
Размер файла: 422.84 КБ
Вода, Труба, Пластиковые Трубопроводы, Полипропилен, Сантехника, Пайка, Ручки управления краном, Водопроводная труба PNG clipartsize: 1200x1200px
Размер файла: 907.46 КБ
Гидравлический цилиндр Гидравлика Промышленность Пневматика Пневматический цилиндр, CILINDRO прозрачный фон PNG clipartsize: 1200x942px
размер файла: 150.03KB
Погружной насос Водяной насос Насос на солнечной энергии Электродвигатель, Шер Шах Сури PNG clipartsize: 673x600px
размер файла: 201.26KB
Погружной насос Перекачка сточных вод Дренаж, погружной PNG клипарт: 1016x2048px
Размер файла 1.96MB
Гидравлический цилиндр Гидравлика Поршень Гидравлическая система привода Привод, шарнир PNG клипарт PNG 2221x1666px
Размер файла: 761.02 КБ
Погружной насос Продукт Вода Насос на солнечной энергии, вода PNG clipartsize: 1280x1214px
Размер файла 1.43MB
Гидравлика Гидравлический цилиндр Насос Поршень, насос PNG клипарт: 1165x1024px
размер файла: 790.79KB
Охладитель воды Водяное охлаждение Кондиционер Холодная вода, прочее PNG clipartsize: 675x441px
размер файла: 423.39KB
Топливораздаточная колонка Бензонасос Форсунка, топливо PNG clipartsize: 2400x1501px
Размер файла: 312.74 КБ
Фильтр для воды Обратный осмос Очистка воды Хлорамин, Обратный осмос PNG clipartsize: 420x680px
размер файла: 264.91KB
Secunderabad Surat Погружной насос Плавательный бассейн, ВОДА ДЛЯ БАССЕЙНА PNG clipartsize: 600x600px
размер файла: 232.26KB
Погружной насос Дренаж Перекачка сточных вод, прочее PNG clipartsize: 800x600px
Размер файла: 201.86KB
Погружной насос Центробежный насос Канализация Группа WILO, насос PNG clipartsize: 900x1280px
Размер файла: 742.65 КБ
Жидкокольцевой насос Центробежный насос Электродвигатель Рабочее колесо, прочее PNG clipartsize: 721x582px
размер файла: 476.91KB
Полиэтиленовая труба Полиэтиленовая труба Трубопроводы и водопроводная арматура Водопроводная труба, Фитинги с компрессионным уплотнением PNG clipartsize: 1000x665px
размер файла: 362.69KB
Центробежный насос Цена Самара Помпа śrubowa, другие PNG clipartsize: 800x800px
Размер файла: 322.68KB
Погружной насос Иртыш Канализация Насосная, другие PNG clipartsize: 500x500px
Размер файла: 260.58 КБ
Шланг Гидравлическое производство Gates Corporation Трубопроводы и сантехнические фитинги, шланг PNG clipartsize: 2100x1529px
Размер файла 1.84MB
Погружной насос Дренаж Дренажный насос Вода, вода PNG clipartsize: 640x640px
размер файла: 360.19KB
Погружной насос Unterwassermotorpumpe Колодец Цистерна, другие PNG clipartsize: 708x1200px
Размер файла 305.03KB
Водопроводная труба Водопроводная труба Насос, колонка PNG clipartsize: 640x1280px
Размер файла: 503.51 КБ
Сантехник Сантехника Berogailu Тепловой насос, другие PNG clipartsize: 900x753px
Размер файла: 815,99 КБ
Мойка под давлением Стиральная машина Стиральная машина Пылесос Очистка, Стиральная машина Стиральная машина с водяным пистолетом Насос Самостоятельная PNG clipartsize: 500x500px
размер файла: 145.33KB
Погружной насос Насос на солнечной энергии Погружной насос Центробежный насос, резные настоящие мужчины PNG clipartsize: 500x500px
Размер файла: 977.33 КБ
Компьютерное числовое управление, фрезерный станок, механик, станк, станок с чпу PNG clipartsize: 833x833px
размер файла: 10.14KB
Труба Поливинилхлорид Винтовая резьба Гидравлика Архитектурное проектирование, материал PNG clipartsize: 750x651px
размер файла: 391.56KB
Погружной насос WILO group Осевой насос Гидравлика, Emu PNG clipartsize: 1280x1086px
размер файла: 537.15KB
Пластиковые трубопроводы Поливинилхлоридные труборезы Трубопроводы и сантехника, прочее PNG clipartsize: 800x800px
Размер файла: 136.74 КБ
Манипулятор Международной космической станции Робот-манипулятор Archinaut, печать роботов PNG clipartsize: 600x574px
размер файла: 63.58KB
Погружной насос Перекачивание сточных вод Водоотливной насос, насос PNG клипарт размером: 1024x1024px
Размер файла: 755.38KB
Погружной насос WILO group Слив сточных вод, TMT PNG clipartsize: 826x1280px
размер файла: 385.62KB
Автомобиль Дизельная выхлопная жидкость Топливораздаточная колонка Форсунка, форсунка PNG клипарт: 1024x1024px
Размер файла: 316.32 КБ
Погружной насос Grundfos Центробежный насос Электродвигатель, другие PNG clipartsize: 577x577px
Размер файла: 86.06KB
Насос Водяная скважина Стратегии ценообразования Маркетинг продукта Реле давления, Jasa Tukang Service Pompa Air Akbar Teknik PNG clipartsize: 800x800px
Размер файла: 238.29 КБ
Погружной насос Центробежный насос Цена Услуги, центробежный насос PNG clipartsize: 500x500px
Размер файла: 149.35 КБ
Циркуляционный насос Водоснабжение Орошение Группа WILO, вода PNG клипарт размером: 1280x969px
размер файла: 899.59KB
Дренаж Ливневая вода Ливневая канализация, канализационная труба PNG clipartsize: 1200x1200px
Размер файла: 51.69KB
Погружной насос Пластиковые трубопроводы Кожух Пластиковые трубопроводы, материал трубы PNG clipartsize: 605x651px
размер файла: 87.54KB
Погружной насос Орошение Колодец Сад, вода PNG clipartsize: 930x960px
Размер файла: 189.94 КБ

Загрузить еще PNG клипартов

Мы используем файлы cookie для анализа нашего трафика и улучшения предоставляемых нами услуг. Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie, как это определено в нашей политике конфиденциальности.
принимать

Дренажный насос с поплавковым выключателем. Подключение и ремонт поплавка для помпы. Назначение дренажных насосов.

В частном дворе сложно найти альтернативу дренажному насосу. Без него станет проблематично откачать залитый грунтовыми водами подвал, слить воду из бассейна, спустить затопленные дренажные коллекторы.Однако техника не вечна, поэтому устройство может выйти из строя, и перед покупкой нового нужно будет как-то разобраться с решением проблем. В этой ситуации поможет ремонт сливного насоса с поплавком или без него.

Конструктивные особенности беспоплавковых устройств

Примерная скорость откачки воды с помощью дренажа составляет около 180 литров в минуту. Рабочая мощность зависит от следующих факторов:

условия, в которых он эксплуатируется;
удаленность от источника воды;
степень погружения в жидкость;
Загрязнение откачиваемой жидкости.

Следует учитывать, что ремонт дренажных насосов может понадобиться после откачки слишком горячей воды, ведь не все модели рассчитаны на работу в экстремальных условиях.

Конструкция дренажного оборудования

Современный дренажный насос без поплавка в конструкции имеет пару насадок:

входной патрубок, контактирующий с всасываемой поверхностью жидкости из резервуара;

Выпуск

, отводящий воду в зону, определенную владельцем.

Во время процесса ни в коем случае не должны попадать капли жидкости в область электродвигателя, так как это может привести к его выходу из строя. Чтобы не приносить в ремонт фекальные насосы или другие стоки, стоит позаботиться о том, чтобы откачка происходила быстрее, чем приток в емкость.

Возможно подключение к канализационным системам с помощью патрубков, при этом необходимо очень четко выставить их относительно диаметров канализационных труб, практически исключая возможное появление зазоров.

Основным преимуществом отстойника без поплавка является его высокая подвижность. При этом ремонт дренажных насосов этого типа проще, чем их аналогов.

Конструкция поплавковых устройств

Плавающие схемы более безопасны. Относительно невысокая стоимость этих агрегатов также является положительным фактором. Элемент поплавка, отвечающий за отключение, находится, как правило, в отдельном пластиковом ящике.

Есть два типа таких элементов:

легкий, актуален для водоотведения и водоснабжения;
тяжелый, востребованный в полостях дождевых стоков и канализации.

При выборе поплавка необходимо проверить его максимальную герметичность и качественную изоляцию питающего кабеля.

Наиболее частые проблемы

Если не работает фекальный насос или требуется ремонт насосов Джилекс, то вероятными причинами поломок могут быть следующие случаи:

перегорела обмотка электродвигателя, может появиться характерный запах;
поплавок может заклинивать ниже горизонтали спуска;
произошла неисправность пускового конденсатора;
рабочее колесо заклинило из-за попадания посторонних механических частиц.

Также необходимо отремонтировать насос Джилекс своими руками, если слышно гул от него, а откачка воды не идет:

произошел перелом штока;
рабочий клапан поврежден;
ослаблено крепление штанги амортизатора;
поврежден электрический кабель.

В этот список включены самые популярные причины поломок, но случаются отдельные ситуации или одновременно возникает несколько нештатных ситуаций.

Ремонтные работы

Ремонт помпы Джилекс или другого дренажного оборудования своими руками не всегда можно провести без специальных инструментов. В некоторых случаях даже они не помогут, так как потребуется дорогостоящая замена деталей или целых узлов.

Самым популярным ремонтом является освобождение поплавка или удаление частиц, блокирующих вращение волокна. Также вы сможете самостоятельно отремонтировать амортизатор или заменить трос. Амортизатор закреплен в разобранном корпусе.Резьба на крепежных болтах затянута, и необходимо проверить верхние гайки.

Ремонт кабеля занимает какое-то время, а заменить перегоревший конденсатор во всех моделях своими руками не получится.

Если шток сломается, то эту деталь практически невозможно восстановить. Придется закупить новое оборудование. Ремонт клапана — тоже операция убыточная.

Если у вас есть знания в области электротехники и имеется достаточное количество провода для перемотки электродвигателя, то эту процедуру проводят в домашних условиях.Некоторые ремонтные мастерские предлагают эту часть ремонта помпы Jilex за относительно небольшую плату.

ВИДЕО: Демонтаж и ремонт трапа

Ремонт поврежденного кабеля

Повреждение кабеля можно заметить не во всех ситуациях. Изношенная обмотка будет видна снаружи, а вот разрыв во внутренней части без внешних признаков определить проблематично.

Важно определить момент, в котором произошла поломка. Одно из самых популярных мест — изгиб возле штекера или место входа кабеля в корпус насоса.В этой ситуации опытные специалисты действуют путем ручной проверки.

Для проведения реставрационных работ потребуется разобрать корпус, но здесь можно ожидать неприятных сюрпризов, связанных с использованием экзотических фигурных отверток. Это часто используется для защиты продукта от непрофессионального вмешательства.

При демонтаже крышки нужно аккуратно покачивать, не делая резких рывков, чтобы не повредить обмотку. Полость содержит натяжитель. Демонтируется обычно откручиванием 3 или 4 болтов.

Кабель необходимо снять и отрезать выше от точки разрыва, после чего его нужно будет вернуть обратно. Однако эта операция не так проста, как кажется на первый взгляд. Раздувшаяся от воды проволока будет увеличиваться в диаметре и не вернется в отверстие или канавку. На помощь придет небольшое количество машинного масла для облегчения установки.

Муфту нельзя снимать, так как это может повредить деталь.

Трос вставляется на место, а натяжитель возвращается, обеспечивая надежную изоляцию.При установке крышки на место необходимо следить за точным совпадением крепежных пазов на корпусе, чтобы обеспечить максимальную герметичность.

ВИДЕО: Почему не запускается сушилка

Почему не работает помпа помпа

Очень часто оборудование начинает выходить из строя не по какой-то конкретной причине, а, например, при критических падениях напряжения в электросети. Если наблюдается поломка насоса, желательно проверить напряжение. Обычно это должно быть 220-240 В.Если этот показатель верен, значит, проблему с ремонтом уже можно решить.

Во избежание проблем с обмоткой и в целом с работой оборудования необходимо установить стабилизатор напряжения, который при работе выравнивает вилку и все оборудование работает исправно.

Схема погружения

Кроме того, визуально исправный и эффективный насос может не перекачивать воду по следующим причинам:

В водозаборнике скопился воздух;
не хватает воды для работы — нужно опустить шланг поглубже или сам насос, если речь идет о погружном;
водозаборник не погружен в воду;
, если насос оборудован так называемой «лягушкой» — блокиратором холостого хода, он может застрять и обесточить оборудование.

Вышеуказанные проблемы устраняются очень легко — достаточно либо полностью погрузить водозаборную часть в воду, либо наклонить ее так, чтобы вышел весь воздух, либо достаточно просто отцепить застрявшую «лягушку». В целом следует отметить, что все проблемы необходимо своевременно устранять и доверить эту работу профессионалам.

ВИДЕО: Ремонт сливного насоса

1.
2.
3.
4.
5.
6.

Дренажный насос со встроенным поплавком применяется для установки в колодцах, резервуарах, хранилищах, резервуарах и других местах, где есть жидкости и стоки. собраны.В одно судно можно установить несколько поплавков, если каждый из них предназначен для выполнения разных функций. Это может быть устройство управления насосом, датчик уровня или перелив жидкости. Их использование позволяет защитить насосное оборудование при переходе его в режим «сухого хода», а также защищает от перелива при заполнении бака.

Назначение дренажных насосов

Беспоплавковые дренажные насосы — необходимый агрегат для использования на приусадебных участках и дачных участках — они избавляют своих владельцев от многих проблем, связанных с избытком стоков и грунтовых вод.Устройства используются для отвода атмосферных осадков, откачки талой воды из погребов, колодцев, погребов, канав и канав. Читайте также: «».

Также беспоплавковый насос используется для откачки воды из бассейнов, искусственных водоемов и котлованов. Существуют модели, конструктивное решение которых позволяет откачивать грязную воду (подробнее: «»). Средний дренажный насос способен откачивать около 180 литров воды в минуту. Производительность агрегата снижается при погружении и удалении места его нахождения от места откачки.К сожалению, большинство моделей дренажных насосов не рассчитаны на работу с горячей водой.

Принцип работы дренажных насосов

Конструкция дренажного узла предусматривает наличие двух труб:

входной — через него всасывается жидкость из заполненной емкости;

Выход

— по нему вода отводится за пределы земельного участка. Попадание жидкости в двигатель невозможно, так как по этой причине устройство может сломаться. Насос должен перекачивать сточные воды быстрее, чем поднимется уровень в яме.

Дренажные насосы подключаются к канализации с помощью труб. По этой причине при установке агрегата необходимо знать точные (с точностью до миллиметра) параметры канализационной трубы. Главное преимущество беспоплавковых дренажных установок — мобильность — оборудование перемещается в любое место, где его необходимо использовать.

Дренажные насосы со встроенным поплавком

Для защиты насосного устройства используются поплавковые устройства, стоимость которых полностью оправдана с учетом тех преимуществ, которые они предоставляют.

Есть два типа поплавков для сливного насоса с переключателем:

светлый — предназначен для систем водоснабжения и водоотведения;
Heavy — такие устройства используются для перекачивания ливневых, канализационных и дренажных стоков (читайте также: «»). Поплавковый выключатель (см. Фото) представляет собой поплавковое устройство, размещенное в пластиковом ящике, внутри него находятся следующие элементы:

Электровыключатель

— от него уходит кабель с тремя разноцветными жилами, один из которых — общий провод, а два — от нормально разомкнутого и замкнутого контактов переключателя;

Стальной шарик

— осуществляет в цепи замыкание или размыкание контактов при изменении положения поплавка.

Принцип работы дренажного насоса с поплавком следующий. Если поплавок находится в нижнем положении, цепь замыкается с помощью общей и нормально разомкнутой проводки. Когда поплавок находится вверху, контакты общего и нормально замкнутого проводов замкнуты. Провод, который в данный момент не используется, согласно схеме необходимо заизолировать.

Приобретая дренажный насос с поплавковым выключателем, в первую очередь обратите внимание на то, чтобы пластиковый корпус был герметичным, а кабель — влагостойким.

При изготовлении устройства вывод кабеля герметизируется специальной пломбой. Когда необходимо снять механическое напряжение в кабеле, используйте специальное приспособление, которое входит в комплект поставки поплавкового выключателя.

Полость кабельного ввода изолирована и заполнена полимерной смолой, предотвращающей проникновение влаги. Материал, из которого изготовлен корпус, обладает хорошей термостойкостью. Оболочка кабеля изготовлена из термопластической резины, что делает поплавковый выключатель устойчивым к воздействию спирта, бензина, мочевой кислоты, жидких масел и других вредных веществ.На поверхности пластикового корпуса нет пор, поэтому на него не прилипает грязь.

Как устанавливается поплавок

При установке дренажного насоса с поплавковым выключателем процедура установки устройства начинается с проверки величины тока, потребляемого агрегатом. Оно должно быть меньше максимально допустимого, которое указано в инструкции по эксплуатации поплавка.

Самым простым и быстрым способом будет установка прямо в контейнер.

Для этого используйте поплавок с тросом и груз, который идет в комплекте:

последнее изделие надевается на трос и параметры люфта поплавка определяются экспериментально;
груз фиксируется на тросе защелкой;
кабель надежно прикреплен к внешней стороне контейнера;
к насосу подключен поплавковый выключатель.

Поплавок можно устанавливать на питающий кабель только в том случае, если нет опасности, что он может повиснуть или застрять внутри судна.

В случае размещения нескольких поплавков в одном резервуаре, они помещаются на специальный стержень, который используется как кусок пластиковой трубы, и только после этого прикрепляются.

Требуются данные устройства:

выставить;
отрегулируйте;
разместите их по всей планке, чтобы они не мешали друг другу и правильно выполняли свои функции;
кабели, идущие от поплавковых выключателей, закреплены на штанге с помощью хомутов.Как это выглядит на фото.

При работе поплавкового отстойника количество этих устройств зависит от типа, к которому они принадлежат, и используемых панелей управления. Также количество поплавковых выключателей выбирается исходя из того, сколько решено установить дренажные устройства и защитные элементы. Бывают случаи, когда для качественной работы поплавков необходимо использовать несколько удилищ.

Количество поплавковых выключателей и место их установки определяется исходя из проектного решения или непосредственно в процессе монтажа.

Принцип действия поплавкового выключателя

Как работает поплавковый выключатель при наполнении и опорожнении емкости?

Этот процесс осуществляется следующим образом:

Допускается подключение двух насосов к одному поплавку. В результате один агрегат начнет наполнять контейнер, если он находится в нижнем положении (а другой агрегат не работает). В верхнем положении поплавка работает второй насос, откачивающий жидкость, при этом выключается оборудование, наполняющее резервуар.Однако следует отметить, что такая технология использования поплавкового выключателя малоэффективна.

Техническое обслуживание и ремонт поплавковых выключателей

В ближайшее время ремонт поплавка сливного насоса не потребуется при соблюдении правил его эксплуатации. Когда поплавковый выключатель приводится в действие в канализационных ямах, его необходимо промывать не реже одного раза в месяц для удаления грязи с помощью напорной струи. При подгорании контактов, попадании воды в поплавок или повреждении изоляции прибор не подлежит ремонту.Читайте также: «».

Существует множество различных методов управления для предотвращения работы насосов всухую. Использование поплавкового выключателя уровня воды — один из самых доступных и эффективных способов защиты оборудования от возможных поломок. Неоспоримым преимуществом его использования является возможность одновременного использования в двух формах — как исполнительный элемент для управления оборудованием и как контроллер, определяющий уровень воды.

Сфера деятельности указателей уровня воды очень широка, например, в системах водоснабжения и водоотведения.Поплавковые выключатели обслуживают колодцы, резервуары для хранения, используются во всевозможных емкостях. Также они используются в канализационных системах.

В одном резервуаре может быть размещено до нескольких переключателей, каждый из которых выполняет свою функцию: один управляет вспомогательным насосом, другой — основным, третий действует как датчик аварийного уровня воды, четвертый контролирует перелив. В любом случае количество поплавков определяется количеством подключаемых насосов, а также необходимостью системы в устройствах безопасности.
Несколько поплавков закреплены на специальной монтажной штанге. В ее роли с успехом можно использовать пластиковую трубу, надежно закрепленную в емкости. Поплавковые выключатели закреплены на штанге на некотором расстоянии друг от друга, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя осуществляется зажимами. Бывают ситуации, когда необходимость диктует использование сразу нескольких удилищ для крепления поплавков.
С учетом условий работы и специфики проекта определяется количество поплавковых выключателей, необходимое для организации работы той или иной системы.

Есть два типа поплавковых выключателей:

Light — для системы контроля водоснабжения или водоотведения;
Heavy — предназначен для управления дренажными или фекальными насосами.

Поплавковый выключатель в действии

Перед подключением недавно приобретенного поплавкового выключателя к насосу рекомендуется убедиться, что его технические характеристики совместимы.
Элементарный способ установки выключателя для электронасосов — внутри резервуара для воды.

Схема последовательного подключения поплавкового выключателя:

К тросу поплавка прикреплено специальное грузило (входит в комплект).
Трос надежно закреплен на краю резервуара.
Амплитуда свободного хода поплавкового выключателя регулируется таким образом, чтобы установить наивысший и наименьший уровень, при достижении которого поплавковый выключатель сработает.
Поплавковый выключатель подключается к насосу в последнюю очередь.

Если существует опасность того, что поплавок повиснет или помешает его свободному движению в резервуаре, соединение производить нельзя.

Основные функции поплавкового выключателя:

Поплавок, подключенный к насосу, выполняющему задачу наполнения бака, отключается при подъеме и снова подключается при достижении нижней отметки.
Для автоматической станции: включение при достижении верхнего уровня жидкости и выключение при нижнем (достижение дна резервуара).
Клапаны или задвижки с сервоприводом: переключатель подает сигнал на закрытие, когда он находится в верхнем положении (полная мощность), и открывает путь для воды, когда он достигает нижнего положения.
Диспетчерская: мониторинг избытка и нехватки воды.

К одному поплавку можно привести два насосных устройства: функция первого насоса — заполнение резервуара в момент нижнего положения поплавка, задача второго — откачивать воду в момент верхнее положение.Схема эффективна только в случае бесперебойной подачи воды в бак.
Некоторые варианты подключения переключателей для предотвращения работы насосов всухую.

Роль сигнализации в дренажных насосах

Дренажный насос с поплавковым выключателем широко применяется в промышленности и в быту. В его задачу входит очистка колодцев, удаление грязных жидкостей и т. Д. В дренажном насосе поплавок наделен функцией автоматического включения и выключения привода. Выключатель опускается в сточную воду с помощью удлиненного кабеля вместе с трубкой для забора жидкости.
В комплект дренажного насоса вертикального типа входит поплавковый вертикальный выключатель с функцией откачки жидкости из замкнутого пространства. Такой сливной насос может, например, сливать неработающие трубопроводы.

Устройство и работа автоматического выключателя

Поплавковая конструкция: электрический выключатель и шарик из стали, помещенные во внутреннюю полость пластикового корпуса.
Длина кабеля от 3 до 10 м.
В момент, когда поплавковый выключатель достигает верхней отметки, контакты выключателя замыкаются, обеспечивая включение насоса.Как только поплавок опускается до нижней отметки, стальной шарик воздействует на рычаг переключателя, меняя его положение. Цепь разомкнута, и система отключается.

Схема подключения поплавкового выключателя: к выключателю подключается трехжильный кабель. Они различаются по цвету, часто черному, синему и коричневому. Общий провод отмечен черным цветом.
В верхнем положении поплавкового выключателя контакты общего провода и нормально замкнутого провода замкнуты, обозначены коричневым цветом.На минимальной отметке цепь замыкается с участием общего провода и нормально разомкнутой, обозначенной синим цветом.
Изоляция провода, который в настоящее время не используется в цепи, должна быть очень надежной.
Подразумевается, что в водной среде кабель должен обладать достаточной влагостойкостью, а пластиковый корпус — герметичным. Кабельный вывод снабжен устройством снятия механических напряжений и надежно герметизирован. Полимерная смола, заполняющая полость кабельных вводов, исключает попадание влаги внутрь.
И последнее слово в пользу поплавкового выключателя — это цена, которая обычно колеблется от 300 до 500 рублей. Сочетание приятной цены с надежностью делает покупку поплавкового выключателя оптимальным вариантом для защиты от нежелательных поломок дорогостоящего оборудования, например, бытовых и промышленных насосов.

Дренажные насосы со встроенным поплавком применяются для установки в резервуары, резервуары хранения, резервуары, колодцы и другие конструкции. В один резервуар можно установить несколько поплавков с разными функциями: управление насосом, датчик перелива жидкости, датчик аварийного уровня.
При использовании предусмотрена защита насосного оборудования в режиме «сухой ход», а также защита от перелива при заполнении резервуара. О том, как пользоваться устройством своими руками, предлагает познакомиться эта статья.

Назначение и принцип работы дренажных насосов

Беспоплавковые необходимы для использования на дачных участках и приусадебных участках, где избавляют хозяев от многих неприятных проблем. Основная задача устройств — обеспечивать отвод дождевой воды, сточных вод, откачивать талую воду из подвалов, погребов, колодцев, котлованов, котлованов.
Дренажный беспоплавковый насос применяется при откачке воды из бассейна, котлована, искусственного водоема. Специальные модификации дренажных узлов позволяют откачивать загрязненную воду.
Сливной насос в минуту, со средними техническими характеристиками, может откачивать около 180 литров воды. Мощность устройства уменьшается с погружением и диапазоном точки откачки.

Совет: Большинство дренажных насосов не предназначены для перекачивания горячей воды.

В установке две трубы:

Вход, через который всасывается вода из заполненной сточной ямы.
Выход, через него жидкость выводится за пределы участка. Жидкость не должна попадать в двигатель.
Это может повредить машину. В этом случае насос должен перекачивать стоки быстрее, чем их уровень может подняться в яме.

Совет: К канализационной системе насосы подводятся по трубам. Поэтому при установке дренажного насоса необходимо знать диаметр канализационной трубы с точностью до одного миллиметра.

Главное преимущество беспоплавкового дренажного насоса — мобильность.Оборудование может свободно перемещаться в любое место, где оно необходимо. Ремонт в случае поломки можно сделать быстро и легко.

Характеристики дренажных насосов с поплавками

Для защиты насосного оборудования используются специальные поплавковые устройства. Цена на такие устройства относительно невелика по сравнению с имеющимися у них преимуществами.
Поплавковые выключатели бывают двух типов:

Легкий, используется в основном в системах водоснабжения и водоотведения.
Heavy, используется для дренажа, канализации, дождевой воды.

Поплавковый выключатель — это поплавковое устройство в пластиковом корпусе.
Внутри него:

Выключатель электрический. От него идет кабель с тремя жилами разного цвета: один общий и два от нормально разомкнутого и нормально замкнутого контактов переключателя.
Стальной шарик, замыкающий или размыкающий контакты цепи при изменении положения поплавка.

Когда поплавок находится в нижнем положении, цепь замкнута общим проводом и нормально разомкнута.Если поплавок поднят, контакты общего и нормально замкнутого проводов замкнуты.
Провод, который в данный момент не используется по схеме, необходимо заизолировать.

Совет: Приобретая поплавок, следует обратить внимание на то, что пластиковый бокс должен быть герметичным, а кабель — влагостойким.

Кабельный вывод при изготовлении уплотнен механическим уплотнением. При необходимости снятия механических напряжений в кабеле используйте специальное приспособление, входящее в комплект поставки поплавка.
Полость ввода кабеля изолирована и заполнена полимерной смолой, предотвращающей проникновение влаги внутрь. Материал корпуса обладает хорошей термостойкостью, а для оболочки кабеля используется термопластичная резина, что делает поплавковый выключатель устойчивым к воздействию вредных спиртов. химический состав мочевая кислота, жидкие масла, бензин и другие вещества.
На поверхности пластикового корпуса отсутствуют поры, что исключает возможность налипания всевозможных загрязнений.Песок, бумага и другие твердые включения свободно соскальзывают с него, не влияя на плавучесть поплавкового выключателя.

Как установить прибор

Порядок установки поплавковых выключателей следующий:

Проверяется величина тока, потребляемого насосом. Он должен быть меньше максимально допустимого, что указано в инструкции по эксплуатации поплавка.

Самый простой и быстрый способ — установить в контейнер.
В данном случае используется поплавок с тросом и специальный груз, входящий в комплект:

Трос нагружается, а величина свободного хода поплавка определяется опытным путем.
Груз закреплен на кабеле.
Сам кабель надежно прикреплен к внешней стороне контейнера.
Поплавковый выключатель подключен к насосу.

Совет: устанавливайте поплавковый выключатель на питающий кабель только в том случае, если нет опасности, что поплавковый выключатель может зацепиться или зависнуть внутри емкости, и требуется только один поплавковый выключатель.

При установке в резервуар нескольких поплавковых выключателей их необходимо прикрепить к специальной штанге.Его роль обычно выполняет кусок пластиковой трубы, помещенный и надежно закрепленный в емкости. После этого к трубе крепятся поплавки.
Для этого они:

Выставить.
Регулировать.
Они расположены по длине стержней таким образом, что они не могут мешать друг другу при правильном выполнении предназначенных для них функций.
Ведущие кабели от поплавковых выключателей фиксируются зажимами к штанге, как показано на фото.

Количество поплавковых выключателей выбирается в зависимости от количества насосов или количества предохранительных устройств, их типов и используемых панелей управления.
Бывают случаи, когда для надежной работы этих устройств необходимо использовать несколько штанг.

Количество и место установки поплавковых выключателей определяется индивидуально на месте при установке или в соответствии с проектом.

Принцип действия поплавкового выключателя

Несколько вариантов использования поплавковых выключателей. Система подачи воды при наполнении и опорожнении резервуара-накопителя.
В данном случае:

Насос для наполнения бака отключает поплавковый выключатель при подъеме, когда заполняемый бак полон, и включает его при опускании на дно, если бак пустой.
Устройство включит подачу воды, когда находится на поверхности, емкость будет полной, и выключит станцию при ее опускании на дно, в этом случае емкость будет пустой.
Устройство подаст команду на закрытие клапана или клапана с сервоприводом, при поднятии на поверхность контейнер заполнится и откроет клапан или защелку при опускании на дно, контейнер опустеет.
Устройство подаст команду диспетчеру на точке или оператору, при подъеме на поверхность, емкость заполнена, и подаст сигнал о нехватке воды, при опускании на дно емкость станет пустой.

Канализация:

Устройство включит фекальный насос, если он плавает на поверхности, емкость заполнена, и выключит насос, при опускании на дно емкость опустеет.

К одному поплавку можно подключить два насоса: один насос будет заполнять емкость, если поплавок находится в нижнем положении, в это время второй насос не работает, а в верхнем положении устройства работает второй насос , откачивая емкость, и насос, наполняющий емкость, в это время работать не будет.
Такая схема использования поплавкового выключателя не очень эффективна, возможны перебои в подаче жидкости, на время при наполнении тары. Как работает дренажный насос с поплавком, хорошо показано на видео в этой статье.

Эксплуатация, ремонт и обслуживание поплавковых выключателей

При соблюдении всех условий эксплуатации поплавковые выключатели долго работают без ремонта. Если устройство используется в водопроводной системе или при сливе воды, то в периодическом обслуживании оно не нуждается.
Если поплавковый выключатель будет работать в канализационных ямах, необходимо не реже одного раза в месяц промывать поплавок и насос от загрязнения струей воды под давлением, что предотвратит прилипание или прилипание поплавка к сливному насосу или труба. При подгорании контактов внутрь поплавка попадает влага, повреждена изоляция кабеля, поплавок ремонту не подлежит, но его необходимо заменить.

Современные насосы становятся все более функциональными по мере расширения возможностей. Наличие автоматики и возможность соединения нескольких насосных систем в один комплекс значительно увеличивает эксплуатационные преимущества.Волна технологического развития захлестнула и традиционные водозаборные устройства, в результате чего появился дренажный насос с поплавковым выключателем и электронным управлением. Внедрение новых систем позволило владельцам таких устройств с большим комфортом выполнять бытовые задачи. Это может быть откачка воды из подвала, опорожнение резервуаров, поливочные работы и т. Д.

Насосное устройство

Большинство моделей имеют небольшие размеры, что облегчает обслуживание. При изготовлении корпуса используется нержавеющая сталь или пластик.Хотя в прочностных характеристиках добавляют синтетические материалы, с точки зрения надежности все же выгоднее покупать металлические агрегаты. Но в этом случае необходимо подготовиться к увеличению массы. Он выполняет функцию внутреннего всасывающего устройства. В зависимости от исполнения это может быть либо небольшое устройство для работы с относительно чистой водой, либо мощный дренажный насос с поплавковым выключателем, способный эффективно справляться с загрязненными составами. Правда, сама концепция этого типа насоса дает возможность работать с крупными частицами и абразивами в водной среде.По этой причине большинство моделей оснащено широкой рабочей камерой для оптимальной пропускной способности.

Принцип работы

Традиционный водоотливной насос погружается в воду и начинает откачивать. Но в этом случае стоит обратить внимание на то, кто вносит свои коррективы в процесс. Устройство предназначено для защиты от работы всухую, что страхует от поломки. Нормальная работа предполагает, что насос будет работать до тех пор, пока оператор не остановит его. По этой причине даже после того, как резервуар опустеет, агрегат может продолжать выполнять свою функцию, что очень вредно для технического наполнения.Этот риск полностью устраняется сливным насосом с поплавковым выключателем, принцип работы которого допускает автоматическое отключение. О необходимости остановки сигнализирует бочкообразный регулятор, который находится в поплавковом устройстве и реагирует на уровень воды. Автономность таких подразделений выходит далеко за рамки разовых мероприятий. Насос можно оставить в затопленном месте, и он будет откачивать каждый раз, когда достигает определенного уровня воды.

Основные характеристики

Основным показателем работоспособности дренажного насоса является производительность.Отечественные модели могут работать со скоростью откачки 140–170 л / мин. Для правильного выбора необходимо прикинуть объемы воды, которые потребуется отремонтировать, и сравнить это значение со временем. Чем выше производительность, тем меньше времени будет потрачено на рабочий процесс. Также необходимо учитывать направление напора, которое обеспечит дренажный насос с поплавковым выключателем. В инструкции к таким агрегатам характеристики забора обычно приводятся исходя из того, что значение вертикального напора на 1 м соответствует аналогичной силе в вертикальном положении, но уже на расстоянии 10 м.

Отзывы производителей

Рынок делится на модели для профессионального и домашнего использования. Для частных нужд рекомендуются марки Gardena, Metabo, Al-ko Drain и другие. Отдельно пользователи хвалят дренажный насос с поплавковым выключателем «Джилекс», который представлен компактными, но эффективными модификациями. О бренде Karcher существует множество положительных отзывов. Некоторые модели этой марки способны осушать до 5 мм.

По профессиональному оборудованию Speroni лидирует в этом сегменте.Хотя модели этой компании и массивные по размеру, с точки зрения надежности, это один из лучших вариантов … Если вам нужен прибор для работы в проблемных местах с повышенным содержанием примесей в воде, то именно этот следует выбирать дренажный насос с поплавковым выключателем. Отзывы отмечают, что его можно использовать для организации дренажной системы не только в пределах приусадебного участка, но и в специализированных хозяйствах.

Плюсы и минусы установки

Конструкция дренажных насосов позволяет использовать их в самых разных сферах — от обслуживания бассейнов до полива дачи и осушения подвала.Производители стремятся наделить такое оборудование небольшими корпусами, что также увеличивает эргономические преимущества насосов. Недостатки оборудования проявляются уже при длительной эксплуатации. Поскольку сливной насос с поплавковым выключателем рассчитан на работу в тесном контакте с водой, через некоторое время на поверхностях корпуса можно обнаружить следы деформации. Можно сказать, что производители повышают долговечность агрегатов за счет использования высокопрочных и долговечных материалов, но агрессивные среды в долгосрочной перспективе не оставляют никаких шансов качественным пластмассам и металлическим сплавам.

Заключение

Организация дренажной системы требует комплексного подхода к выбору ее составляющих. В большинстве случаев за основу берется дренажный насос с поплавковым выключателем, но для его полноценного функционирования также следует приобретать целый набор аксессуаров. Это могут быть переходники, шланги, фитинги, крепления и другие приспособления, повышающие надежность и производительность дренажной функции.

Качественный ремонт

Джилекс реле давления инструкция: Инструкция на Реле давления Джилекс серии РДМ-5 бренда Джилекс

Джилекс реле давления инструкция: Инструкция на Реле давления Джилекс серии РДМ-5 бренда Джилекс

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Что необходимо иметь ввиду перед началом работы?

Если насосная станция работала нормально, но внезапно что-то разладилось

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

Регулируем давление включения насоса

Регулируем давление отключения насоса

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

Случай третий. Насос не включается.

Реле давления рдм 5 джилекс настройка давления

На какие параметры настраивать станцию водоснабжения?

Пошаговая инструкция, как отрегулировать своими руками

Инструменты

Подготовка

Процесс

Установка и регулировка реле давления РДМ-5

Реле давления РДМ-5 – инструкция по регулировке

10001 › Блог › Типичные проблемы с реле давления типа PM 5, РДМ-5

Как работает регулятор давления?

Как регулятор поддерживает давление на постоянном уровне

Как правильно провести регулировку

Реле давления для насоса РДМ 5 (Джилекс)

Как отрегулировать прибор?

Реле давления РДМ 5 – регулировка и инструкция к применению

Заключение

Реле давления РМ-5G (м) 1/4″ ACR

Реле давления РДМ 5 (Джилекс) — инструкция, регулировка

Принцип работы

Методика регулировки

Гидроаккумулятор и реле давления. Настраиваем правильно

Рекомендуемая продукция нами

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Принцип работы

Как правильно провести регулировку

Как настраивается нижний предел давления

Заключение по теме

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Настроить реле давление можно и самостоятельно:

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Как отрегулировать реле давления

Насосы погружные (дренажные) Джилекс. Дренажные насосы Джилекс Погружной насос Джилекс дренажный

Конструктивные особенности электронасосов Drainer

Основные параметры электронасосов Drainer

Купить дренажные насосы Джилекс в Москве

Дренажный насос Джилекс: преимущества

Характеристики, принцип действия, установка клапана стабилизации сноса воды

Оплата товара

Что такое сухой насос

Как защитить насос от сухого хода

Реле сухой защиты

Когда действует

Когда не гарантируется отключение при отсутствии воды

Устройства регулирования расхода воды

Реле (датчики) канального

Контроллеры контроллеры

Датчики уровня воды

Поплавок

Реле контроля уровня

Устройство и принцип работы

Область применения

Типы датчиков расхода воды

Монтаж и изготовление своими руками

Производителей

Taco 007 — Циркуляционные насосы taco: 2010

установка и регулировка датчика перепада давления

Обзор Essentials

Как проверить давление в баллоне?

Правильная установка реле давления

Наконец

Электросхема

Регулировка

Электронное реле

Принцип действия

Проверка давления в баллоне

Настройка реле давления

Чем опасен сухой ход
