Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять
нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций,
мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях,
поскольку именно они получили наибольшее распространение в частном
строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или
  металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать
определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные
  нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и
  переменных;

• жесткость. Означает способность материала сопротивляться
  изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно,
должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или
большой подвал лучше делать деревянное перекрытие по металлическим балкам.
Поскольку деревянные подвержены гниению и не всегда могут выдержать
значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением
крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к.
является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка.
Пространство между ними заполняется тепло- и звукоизоляционными материалами, с
обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном,
а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и
каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены
цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки
применяются в тех случаях, когда требуется выдержать повышенную нагрузку на
перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида
достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую
поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в
комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного
перекрытия оказывает существенное влияние на способность балки выдерживать
несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения
деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях
может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий.
Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м. п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть
включен в расчетный план, в противном случае, конструкция перекрытия окажется
недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www. moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес
перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв.
(Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам
относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки
затруднительно, следует проектировать перекрытие с запасом прочности.
Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои
пределы жесткости. Но формула для расчета одинакова – отношение абсолютной
величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не
должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из
которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками
составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит
400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при
нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по
формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 /
142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП
64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует
скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП
64. 13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то
полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на
прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с
применением выше приведенной формулы. Но можно использовать специально
разработанный калькулятор расчета деревянных балок перекрытия. Он позволит
учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять
не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина
пролета может составлять 6 м.п.

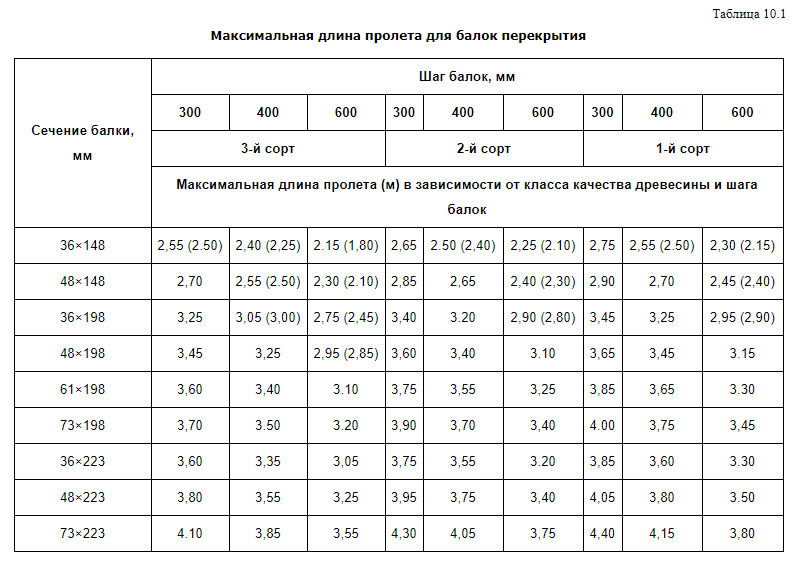

Таблица деревянных балок перекрытия содержит данные для
расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из
предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см.
Если выдержать такой размер сложно, можно достичь нужной ширины путем набора
более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза
больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить
возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что
данные графика пригодны для расчета однопролетной балки. Т.е. для того случая,
когда балка лежит на двух опорах. Измеряя один из параметров можно получить
желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок
деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который
будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками
перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты
использования деревянных балок перекрытия вне зависимости от их вида или места
использования.

Ниже представлена подборка наиболее важных документов по
данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими
влияние на выбор материала для устройства деревянных балок перекрытия. А также
научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Деревянная балка перекрытия пролет: виды, размеры и расчет

Применение деревянных балок и ферм для перекрытий

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение — это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

, вы можете сбалансировать стоимость установки этой системы».

Помимо толщины, одобренный строительный клей поможет лучше закрепить черновой пол на балках и в пазовых швах примыкающих панелей. (Совет: используйте достаточно клея только для нескольких панелей за раз, чтобы обеспечить адгезию.)

Кроме того, строители могут улучшить эксплуатационные характеристики, расположив стыки чернового пола в шахматном порядке, чтобы они не проходили по одной длине балок, и прикрепив панели к каркасу пола в соответствии с предписаниями кодов с помощью гвоздей или шурупов. «Это создает целостную систему, которая уменьшает количество мягких участков на полу», — говорит Льюис. То есть, простое прибивание чернового пола к балкам TJI уменьшает их допустимый пролет на 6 дюймов, что свидетельствует о влиянии целостной системы на прогиб балок и общие характеристики пола.

Такое внимание к деталям также может значительно снизить вероятность расшатывания гвоздей и металлических соединителей со временем, что приведет к скрипу пола.

«Чем меньше у вас креплений и оборудования, тем меньше вероятность возникновения шума», — говорит Муни. И, если по кодексу требуется блокировка для более длинных пролетов, чтобы управлять поперечными нагрузками и, возможно, повысить жесткость, их следует прибивать лицевой стороной к балкам.

«Делайте это просто, но делайте это хорошо», — говорит Муни.

Он также отмечает, что более молодым деревьям, используемым сегодня для производства пиломатериалов, требуется больше времени, чтобы должным образом достичь равновесного содержания влаги перед установкой, если кто-то надеется уменьшить усадку и скручивание, которые также могут привести к потере сцепления с гвоздями.

Проверьте свои пределы. Большинство строителей и конструкторов, говорит Муни, просто следуют таблицам минимального диапазона кода из-за удобства и привычки — и, возможно, из-за нежелания тратить деньги на дополнительную разработку своих планов каркаса.

Тем не менее, дилеры могут использовать программное обеспечение от производителей пиломатериалов для виртуального создания различных комбинаций балок и черновых полов, соответствующих требованиям или превосходящих нормы. Более того, каждый сценарий может быть «оценен» по производительности и представлен с указанием стоимости на основе структуры ценообразования дилера — вплоть до последней подвески или тюбика клея — перед оформлением заказа на поставку.

Возможно, даже больше, чем умение читать таблицу пролетов, такие электронные инструменты могут превратить дилера в нечто большее, чем поставщик материалов, когда дело касается помощи строителям и строителям в сокращении количества обращений и удержании прибыли.

.
