Лестница раскладная на чердак своими руками

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Лестница раскладная на чердак своими руками

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Потенциальному хозяину складной лестницы на чердак необходимо заранее ознакомиться не только с ее преимуществами, но и с рядом существенных недостатков

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

  • Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
  • Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
  • Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
  • Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
  • При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

  • Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
  • Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
  • Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

раскладная лестница

К таким качествам изделия можно отнести:

  • Прочность материала изготовления, всех креплений и соединительных узлов.
  • Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
  • Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
  • Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
  • Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

  • Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

Один из вариантов складной лестницы выдвижного типа

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

  • Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

Весьма распространенный вариант готовых комплектов складных лестниц на чердак

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Принцип работы лестницы—«трансформера» складного типа

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

лестница

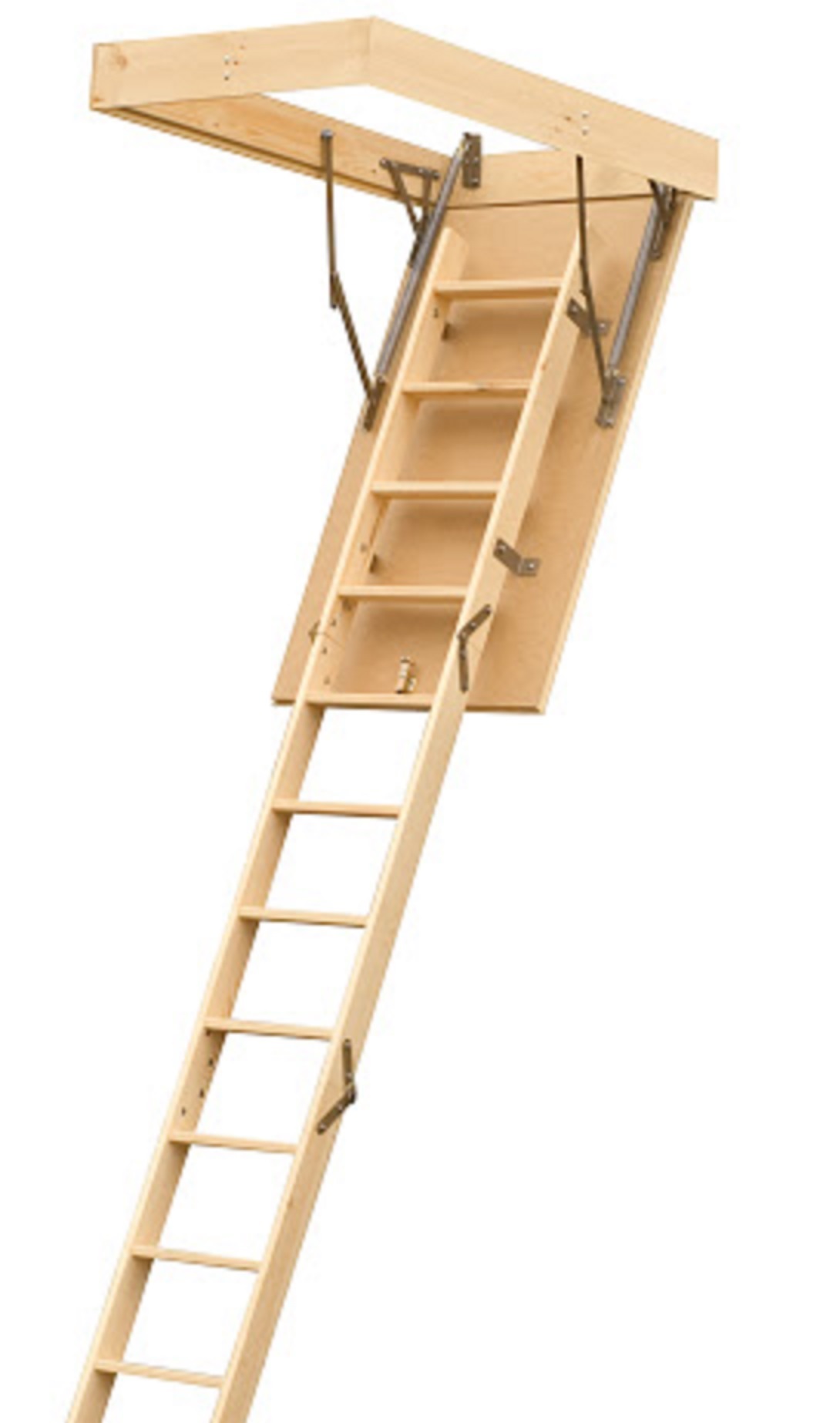

Одна из моделей складных лестниц на чердак, представленных в ассортименте строительных магазинов

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

Складная  металлическая чердачная лестница ножничного типа. Весьма сложная конструкция, и браться за ее самостоятельное изготовление – вряд ли оправдано

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

  • Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Проще варианта для складной лестницы на чердак, наверное, и не придумаешь…

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Соединения «ласточкин хвост» надежно скрепят элементы лестницы между собой, придавая конструкции необходимую жесткость.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

обрезная доска

Дверные петли, даже самые мощные – все же не самый лучший вариант шарнира между двумя секциями лестницы. Лучше продумать иной соединительный узел, пусть даже и из самодельных деталей, изготовленных из стального листа.

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

  • Второй вариант

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Схема и принцип использования простой по конструкции складной лестницы.

Изготовление этой довольно простой конструкции производится следующим образом:

  • Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
  • С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
  • Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
  • Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

Изготовление лестницы или монтаж готового комплекта должны предваряться оценкой имеющихся условий установки конструкции и некоторыми расчётами

  • Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.

Схема, демонстрирующая оптимальные углы уклона лестничных пролетов для обеспечения безопасной и комфортной эксплуатации. Увы, складные лестницы на чердак не всегда можно «подогнать» под эти показатели

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

Основные линейные параметры лестницы на чердак

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

  • Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
  • Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
  • Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
  • При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
  • В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

  • Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
  • Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
  • Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
  • Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.

Подобные надежные шарнирные соединения для секций раскладной лестницы вполне можно изготовить и собственными силами

  • Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Вот такую раскладную лестницу на чердак вполне способен изготовить самостоятельно «мастеровитый» хозяин дома

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

ИллюстрацияКраткое описание выполняемой операции
Первым делом стоит рассмотреть изготовление короба, который будет установлен в потолочный проем и станет местом размещения чердачной лестницы в сложенном состоянии.
Короб может иметь разные размеры, так как «габариты» владельцев дома тоже бывают разные. Однако, чем меньше будет проем (безусловно, в разумных пределах, о которых было сказано выше), тем лучше. Короб должен быть достаточно мощным, так как на него будет устанавливаться люк с закрепленной на его внутренней поверхности лестницей.
Для того чтобы изготовить короб, потребуется доска, имеющая ширину, равную толщине чердачного перекрытия. Толщина доски, используемая для короба, должна быть не менее 30 мм.
Доска обрабатывается, разрезается на выбранные размеры, учитывая формирование соединений — в данном случае, детали короба соединяются в полдерева.
Сначала элементы склеиваются между собой столярным клеем, а затем скручивается саморезами диаметром в 5, а длиной в 80÷100 мм.
Далее, можно переходить к изготовлению люка-хранилища.
Он должен иметь такие размеры, чтобы плотно входить в короб проема. Для него необходимо подготовить пять брусков, из которых будет собрана рама. Размер бруса в сечении составляет 50×50 мм.
Потребуется два коротких отрезка и три длинных. Один из длинных брусков устанавливается по центру вдоль, придавая раме люка дополнительную жесткость.
Для соединения брусков в раму могут быть использованы любые из существующих столярных соединений. Самое простое из них — в полдерева. Однако, используя его, дополнительно детали придется скрепить саморезами.
На примере показано соединение прямым шипом, с использованием столярного клея.
В принципе, как бы ни соединялись детали конструкции, участки их примыкания обязательно необходимо обработать столярным клеем.
Собрав раму, следует измерить и сравнить ее диагонали, которые при соблюдении условия перпендикулярности сторон должны иметь одинаковый размер.
При необходимости раму на этом этапе еще можно подкорректировать.
Только добившись идеальной ровности прямых углов, раму можно окончательно скреплять саморезами.
Следующим шагом на скрепленную раму из бруса накладывается вырезанный фанерный лист толщиной в 8÷10 мм, имеющий размеры, соответствующие ее внешнему контуру.
Затем лист прикручивают к брускам рамы с помощью саморезов длиной в 50 мм. Саморезы вкручиваются с шагом в 150÷180 мм.
Далее, переходят к изготовлению лестницы, используя пока еще не разрезанные доски, предназначенные для стоек или тетивы секций лестницы.
Две подготовленные доски укладывают на рабочий стол, выравнивают их между собой и временно скрепляют скотчем — этот процесс необходим для разметки длины секций, отверстий для крепежных соединений, а также пазов для установки ступеней.
Определив верхний край стоек, сразу в двух досках просверливается сквозное отверстие так, чтобы на каждой из досок образовалась полуокружность.
Такой вырез необходим для установки в них шарнирных элементов секций.
Далее доска с полуокружностью распиливается по ее центру — это будут в итоге заготовки двух стоек (тетив) лестничной секции или же левая стойка двух секций, скрепляемых между собой шарнирным механизмом, позволяющим складывать и раскладывать конструкцию.
На данной иллюстрации хорошо представлено, как устанавливаются соединяющие секции лестницы шарнирные механизмы, и для чего в итоге производится просверливание отверстий.
Следующим шагом тетивы лестничных секций необходимо разметить под установку ступеней.
Этот процесс проще всего производить малкой, установив на ней нужный угол уклона лестничного марша.
Малка позволит точно наметить правильное расположение ступеней на тетиве.
Чтобы разметка пазов была идеально симметричной, лучше всего ее производить одновременно на двух скрепленных скотчем досках, предназначенных для изготовления одной секции.
Кроме будущих пазов, размечаются и края доски, так как они тоже должны быть срезаны под тем же углом, под которым будут устанавливаться ступени.
Ширина пазов должна соответствовать толщине доски ступеней.
Следующим этапом по нанесенным линиям разметки в досках делаются запилы на глубину в 6÷7 мм, а затем древесина выбирается из них с помощью стамески.
Вполне можно воспользоваться и ручным фрезером, если он есть в распоряжении, и имеются навыки работы с ним, так как по неопытности несложно и «загубить» заготовку.
После этого обрезаются и края досок, которые будут упираться в пол при полностью разложенной лестнице.
Затем на одинаковые отрезки нарезается доска, предназначенная для ступеней.
Ширина ступеней может быть разной, но лучше, если она будет варьироваться между 500 и 700 мм. Такие ступени более надежны, особенно в тех случаях, если некоторые жильцы дома страдают от излишнего веса.
Рекомендуется на поверхности заготовок под будущие ступени отфрезеровать бороздки глубиной в 1,5÷2 мм, шириной в 3÷5 мм, которые будут расположены перпендикулярно тетивам.
Эти простые, но необходимые меры предосторожности значительно уменьшат вероятность возникновения травмоопасной ситуации – соскальзывания обуви со ступеньки при подъеме или спуске по лестнице.
В готовом виде тетивы должны выглядеть так, как показано на иллюстрации.
Все готовые детали лестницы рекомендуется обработать антисептическими средствами, которые защитят древесину от жука-точильщика, а также от поселений в трещинах других, не менее неприятных для соседства насекомых.
А древесина получит хорошую устойчивость и к поражению патогенной микрофлорой – гнилью, плесенью, грибком и т. п.
После того как тетивы и ступени, обработанные антисептиком, полностью высохнут, последние можно устанавливать в вырезанные для них пазы.
Ступени рекомендовано монтировать на столярный клей. Причем, установив заготовки ступеней в одну тетиву, сразу же сверху таким же образом устанавливают противоположную.
Следующим шагом ступени необходимо окончательно закрепить в тетивах, вкрутив с каждой из сторон по два самореза.
Но здесь нужна известная осторожность. Чтобы доски ступеней при вкручивании крепежа случайно не дали трещину, настоятельно рекомендуется сначала просверлить в них, насквозь через тетиву, отверстия, с диаметром на 1,5÷2 мм меньше диаметра саморезов.
Длина крепежных деталей в этих соединительных узлах должна составлять 80÷100 мм.
Аналогичным порядком изготавливаются и остальные секции складной лестницы.
Теперь можно переходить к изготовлению шарнирных креплений для соединения секций лестницы.
В данном случае, для этого мастеру потребовалась стальная полоса толщиной в 4 мм, из нее нарезаются отрезки в 150 мм. Их края рекомендовано скруглить, чтобы при раскладывании и складывании конструкции избежать травмирования рук. Далее, с половины подготовленных полосок отрезаются отрезки длиной в 50 мм, а затем с помощью сварки закрепляются сверху той детали, с которой они были отрезаны.
Места сварки должны быть хорошо зачищены, иначе неровности будут мешать нормальному движению получающихся шарниров при складывании и раскладывании конструкции.
Такая конфигурация механизма позволит двигаться шарниру более свободно, так как полоса не будет прилегать к древесине в области пересечения двух металлических полос.
Затем, в этих рычагах шарниров просверливаются по три отверстия. Чтобы они располагались на одинаковых местах, лучше всего будет сложить полоски для одного крепления вместе, зажать их в тисках и одновременно просверлить сквозные отверстия.
Два отверстия делаются под саморезы – для крепления шарниров к тетивам лестничных секций.
А верхнее имеет больший диаметр – здесь расположится ось шарнира. В роли оси используется болт М6 или М8, имеющий резьбу только на конце, на которую можно будет накрутить две гайки.
Крайнюю гайку можно даже прихватить точечной сваркой, чтобы она не откручивалась.
Таких механизмов необходимо изготовить на каждое подвижное соединение секций — по две штуки.
Следующим шагом шарнирные механизмы должны быть установлены на секции лестницы.
Их прикладывают так, чтобы приваренная часть полосы оказалась снаружи, а соединительный болт, играющий роль оси шарнира, установился в выпиленные полуокружности, которые при раскладывании лестницы, образуют целую окружность.
Так выглядят две секции, скрепленные шарнирными механизмами, в разложенном виде.
А это — они же, но уже только в сложенном состоянии.
Для большей жесткости, а также для последующего прикручивания крепежных деталей, в верхней части верхней секции прикручивается широкая доска или же отрезок фанеры толщиной в 10 мм.
Готовая лестница, состоящая из трех секций, в сложенном виде выглядит так, как представлено на этой иллюстрации.
Естественно, вся эта конструкция должна легко помещаться в изготовленный ранее короб по ширине, длине и высоте.
Теперь, когда сама лестница готова, можно заняться разметкой креплений, предназначенных для удержания и открывания люка на коробе.
В качестве креплений могут быть использованы специальные или рояльные петли. Они накладываются на край короба, на который будет крепиться люк.
Разметив их местоположение и крепежные отверстия карандашом, сами отверстия лучше всего сразу «акцентировать» тонким сверлом.
Следующим этапом короб необходимо установить и закрепить в потолочном проеме.
Так как проем должен быть немного больше, чем короб, для временного закрепления конструкции между внешними стенками короба и проема вбиваются распорки.
Установив короб, следует измерить и сопоставить его диагонали. Если они будут иметь разный размер, конструкцию следует подкорректировать, иначе люк попросту не встанет на свое место.
Короб закрепляется к стенкам укрепленного заранее проема в чердачном перекрытии с помощью длинных и мощных гвоздей или же саморезов.
Установив короб, все зазоры, образовавшиеся между его внешними стенками и стенками чердачного перекрытия необходимо заполнить монтажной пеной. Дальнейшие работы следует производить после ее расширения, застывания и удаления выступивших наружу излишков.
Теперь к коробу, по заранее сделанным разметкам и намеченным отверстиям под крепеж, фиксируются петли для люка.
После чего по диагонали углов короба со стороны помещения следует закрепить четыре доски или бруска. Необязательно чтобы они были вырезаны по размеру и аккуратно обработаны, так как после закрепления люка они все равно будут демонтированы.
После этого, на закрепленные по углам временные подставки, в короб устанавливается рама люка, обшитая фанерой. Производится ее точная центровка по обрамленному проему.
На край фанерного листа люка загибаются выступающие части навесных петель, а затем прикручиваются через фанеру к раме.
После выполнения этой операции временные диагональные подставки под раму можно демонтировать – они свою роль уже сыграли.
Далее, люк полностью откидывается вниз, и между брусков рамы укладывается утеплительный материал.
В качестве термоизоляции могут применяться минеральная вата или пенополистирол.
Следующим шагом рама закрывается еще одним фанерным листом, который прикручивается по всему периметру рамы, а также к центральному брусу. Эта крышка полностью закроет термоизоляционную прослойку.
Ее крепление производится саморезами длиной в 50 мм, которые вкручиваются с шагом в 150÷180 мм.
Теперь необходимо выбрать и установить крепление-шарнир, с помощью которого будет удерживаться нижняя часть люка.
Один из самых простых вариантов представлен на данной иллюстрации. Он состоит из двух металлических полос-рычагов, шарнирно скрепленных между собой.
Стальная полоса должна иметь толщину в 4÷5 мм, ширину в 20 мм, а длина рычагов зависит от размера люка.
Рассчитав длину полос, на их краях просверливаются отверстия для установки крепежных элементов.
Подобные рычажные шарниры – вовсе не редкость в магазинах мебельной фурнитуры, и их несложно приобрести в уже готовом виде.
Собираются крепления на обычных болтах.
Первый фрагмент данной иллюстрации показывает подвижное скрепление двух полос. Нижний болт является подвижным креплением, а верхний служит упором для верхней, более короткой полосы при открытии люка.
На третьем фрагменте показано закрепление нижней полосы на стальном уголке размером в 50×50×100 мм, который фиксируется через просверленные в нем отверстия в нижней части люка.
Расстояние между уголками должно соответствовать ширине лестницы, так как она будет устанавливаться точно между ними.
Теперь на люке необходимо закрепить верхнюю секцию собранной конструкции лестницы. Подобная фиксация может производиться с помощью перфорированных уголков, которые могут быть прикручены с внутренней или наружной стороны лестницы.
Особой разницы в положении этих кронштейнов в данном случае нет.
На представленной иллюстрации секция прикреплена к люку с наружной стороны на более мощных уголках, которые позволяют приподнять ее над поверхностью люка. Это делает более комфортным подъем на чердак, так как у стопы при опоре на верхние ступеньки появляется возможность смещения вперед.
А на этой иллюстрации представлен описанный выше вариант крепления лестницы к люку — в уже законченном виде.
Разница лишь в том, что уголки-кронштейны размещены внутри лестничной секции, и нет выноса тетивы от плоскости крышки люка.
Возможно, не столь удобно для пользования, но все же — вполне допустимо.
Мастер демонстрирует, как складывается и раскладывается конструкция.
Люк в рассматриваемом примере закрывается с помощью закрепленного на торцевой стороне короба бруса — щеколды, который прикручен на длинный саморез. Необходимо справедливо отметить, что такой «замок» все же не самое надежное устройство. Надо полагать, что это лишь временная мера, до выполнения окончательной отделки.
Поэтому лучше всего предусмотреть более приемлемый способ, который сможет гарантировать надежное удержание люка вместе с лестницей. Вариантов здесь может быть множество.
Существует также более сложный вариант шарнирных креплений узла «короб-люк». Он надежнее и способен выдержать высокие нагрузки. Поэтому такой способ отлично подойдет для владельцев дома, которые отличаются излишним весом.
В данную систему соединения входит не только двухполосный шарнирный механизм, но и мощные крепления, которые устанавливаются вместо петель, удерживающие люк на верхней линии короба.
Кроме того, в этой конструкции предусмотрена пружина, которая служит амортизатором, предупреждающим резкое открытие люка.
Такие крепления можно приобрести в готовом виде или сделать самостоятельно, что, впрочем, довольно-таки сложно.
Сложно, но все же выполнимо!
Изготовить такой мощный механизм будет проще, используя представленный на иллюстрации шаблон.
Лучше всего сначала самостоятельно смастерить подобный шаблон (например, из толстого упаковочного картона), чтобы хорошенько понять принцип работы механизма, а также рассчитать его линейные размеры.
Чтобы сделать полноценную конструкцию, необходимо вырезать из металла несколько деталей, а для этого потребуется шлифмашинка и опыт работы с ней, так как детали достаточно мелкие и имеют специфическую конфигурацию.
Вот здесь то и поможет заранее апробированный шаблон. По нему выполнить разметку и подгонку стальных деталей — намного проще.
Это две полосы-рычага со скругленными краями, пластина с вырезом с одной стороны, который будет выполнять роль стопора при открытии люка, не позволяя ему открыться больше чем необходимо, и уголок, который будет крепиться к откидной крышке люка.
Понятно, что таких механизмов необходимо два, и они должны иметь зеркальное расположение и конфигурацию деталей.
Механизмы крепятся с двух сторон на люке и брусе, установленном и закрепленном сверху края короба. На люке механизм закрепляется с помощью саморезов, вкручиваемых через отверстия, просверленные в стальном уголке, входящим в конструкцию.
Верхняя фигурная пластина механизма фиксируется с помощью болтов, вкручиваемых в брус, который должен быть прочно закреплен на торцевой стороне короба и поверхности пола чердака.
Исходя из того, что масса самой лестничной конструкции — достаточно велика, а к ней добавится еще и масса перемещающегося по лестнице человека, брус должен иметь размер в сечении не менее 50×100 мм. А его длина должна превосходить длину неподвижной части шарнирного механизма минимум на 30÷40 мм в каждую из сторон.
Однако, если отсутствует опыт работы, а также необходимые инструменты, которые могут потребоваться для изготовления сложных шарнирных механизмов, их лучше все-таки приобрести в готовом виде, или же выбрать первый, более простой вариант закрепления лестницы и люка.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

Можно приобрести готовый комплект складной чердачной лестницы, а затем провести его самостоятельный монтаж

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

ИллюстрацияКраткое описание выполняемой операции
Для того чтобы опустить короб со сложенной лестницей в проем чердачного перекрытия, чаще всего используются подручные приспособления. В данном случае — это два бруса, которые привязывают с двух сторон к коробу прочными веревками.
Брус должен быть больше, чем вырезанный проем, так как на этих перекладинах и будет удерживаться вся конструкция до её окончательного закрепления в чердачном перекрытии.
Чтобы короб прочно установился в проеме, перед его установкой рекомендуется произвести дополнительные замеры. И если ширина меньше или равна толщине чердачного перекрытия, то по нижней стороне внутренней части проема можно закрепить металлический уголок, имеющий ширину равную или чуть меньшую, чем толщина доски короба. Это необходимо учесть для того, чтобы уголок не мешал вхождению в короб люка.
Уголок закрепляется по всему периметру проема, исключая ту сторону, где закреплены петли откидывающегося люка.
Подобный уголок сыграет роль своеобразной «полки», на которую и встанет короб с размещенным в нем лестничным механизмом.
Если же обрамляющий уголок не планируется использовать, то работы осуществляются так, как советует производитель.
Итак, перед тем как начать опускать короб вместе с закрепленной на люке лестницей, необходимо подложить сначала невысокие подпорки, на которые установятся края бруса, выполняющего роль временной перекладины.
При необходимости корректировки высоты расположения короба, подпорки можно сделать выше или ниже.
При проведении корректировки положения короба, горизонтальность всех его стенок контролируются по строительному уровню. Иначе, если его закрепить криво, то люк может просто не открыться, а открывшись, может вследствие вполне вероятного перекоса — не войти обратно.
После того как конструкция будет выставлена на подвесах и подпорках строго по уровню, необходимо разложить лестницу, иначе ее не получится правильно закрепить.
Если между коробом и проемом обнаружится зазор, то в него в местах креплений необходимо установить рейки требуемой толщины. Длина реек должна быть равна ширине доски короба. Крепление короба к стенкам проема осуществляется через установленные в зазоры рейки.
Фиксация проводится длинными (минимум 100 мм) саморезами диаметром не менее 5 мм.
После того как короб будет окончательно закреплен в проеме, необходимо проверить, насколько свободно будет открываться и закрываться люк.
Для этого конструкция собирается, а люк несколько раз открывается и закрывается из нижнего помещения.
Теперь, когда конструкция закреплена в проеме, пришло время корректировки лестницы.
Первое, что необходимо предпринять — это выровнять ее верхнюю секцию с помощью специальных креплений.
Если лестница слишком длинная, и ее нижняя секция не упирается в поверхность пола, а подгибается, то необходимо осуществить соответствующую подрезку.
Для этого, уложив нижнюю секцию на подпорку (в рассматриваемом примере в качестве нее выбран табурет), измеряют расстояние, начиная от нижнего края средней (предпоследней) секции до поверхности пола.
Этот замер производится для определения длины самой нижней секции. Важно — измерение производится под тем же углом, под которым должна стоять разложенная лестница, то есть в продолжение линий тетив верхних секций. При этом определяется длина сначала передней, а затем — задней поверхности тетивы нижней секции.
Следующим шагом, промеренные линейные параметры переносятся на тетивы самой нижней секции.
На них необходимо прочертить линии реза.
Далее, по размеченным линиям лишняя часть нижней секции отрезается с помощью лобзика.
Торопиться не следует — спил должен получиться очень аккуратным.
После этого на торцы тетив нижней секции необходимо закрепить пластиковые ножки, входящие в комплект конструкции.
Ножки надеваются на доски до упора, а затем прикручиваются саморезами с нижней стороны.
Следующим шагом необходимо проверить ровность установки подкорректированной лестницы.
Когда лестница находится в разложенном состоянии, торцевые стороны стоек секций должны быть плотно прижаты друг к другу, то есть между ними не должно оставаться зазоров.
Если лестница недостаточно хорошо упирается в поверхность пола, производитель предусмотрел возможность корректировки ее высоты в небольшом диапазоне.
Такая подгонка производится за счет щелевидных проушин под крепеж, имеющиеся на кронштейнах, посредством которых лестница крепится к откидному люку.
Далее, зазоры, оставшиеся между коробом и стенками чердачного перекрытия, необходимо обязательно заполнить монтажной пеной.
Если этого не сделать, то тепло из помещения будет уходить через них на чердак. В том случае, когда чердак вообще не утеплен, можно сказать, что нагретый воздух совсем не будет задерживаться в жилом помещении и теплопотери достигнут «космических масштабов».
Поэтому термоизоляция проема и откидного люка должна быть очень качественной.
В комплект с готовой лестницей обычно идут и детали ограждения вырезанного проема, которые устанавливаются на чердаке.
Необходимо сказать, что это идеальный вариант для обеспечения безопасности, который, кстати, некоторые владельцы домов неблагоразумно считают излишним.
Высота ограждающей конструкции составляет 950 мм, и состоит она из стоек и перекладин, а также крепежных деталей.
Сначала, согласно прилагаемой к комплекту схеме, собирается тот участок ограждения, который будет устанавливаться по узкой стороне чердачного проема.
Он состоит из двух стоек и двух перекладин, которые рекомендовано сначала склеить, а затем дополнительно зафиксировать саморезами.
Стойки устанавливаются на боковые стенки короба (для этого на опорах предусмотрены специальные вырезы – пазы).
После предварительной установки и выравнивания по вертикали каждая из стоек фиксируется на досках короба двумя саморезами, как показано на иллюстрации.
Боковые стороны ограждения выставляются относительно уже установленной передней его части и также выверяются по строительному уровню.
Длина перекладин по длинной стороне промеряется рулеткой.
Высота всех вертикальных стоек должна быть одинаковой, горизонтальные же перемычки будут устанавливаться на разной высоте – так предусмотрено конструкцией ограждения.
Для соединения боковых перекладин с установленными стойками, в последних предусмотрены специальные пазы, в которые должны войти шипы перекладин.
Перекладины также рекомендовано сажать на клей, а затем скручивать саморезами.
Ограждение должно быть жестким, не шататься и не перекашиваться, поэтому все элементы крепятся друг к другу максимально надежно.
Стойки, перед их окончательным закреплением, так же, как и горизонтальные детали конструкции, контролируются по строительному уровню – они должны быть строго вертикальны.
Когда ограждение будет собрано и закреплено, стойки, находящиеся около креплений люка, дополнительно упрочняются металлическими полосами — подкосами.
Они сначала прикручиваются к стойкам, а затем — к поверхности чердачного пола, и служат распорками, делающими конструкцию более жесткой и надежной.
Как уже говорилось выше, все вертикальные и горизонтальные детали ограждения дополнительно, после окончательной выверки положения, скрепляются саморезами. Под саморез, во избежание растрескивания древесины, предварительно просверливается соответствующее отверстие меньшего (на 1,5÷2 мм) диаметра.
После того, как будет установлено ограждение на чердаке, можно переходить к сборке декоративной рамки, которая монтируется вокруг люка лестницы на потолке нижней комнаты.
Рама обладает совсем небольшой массой, поэтому ее не составит труда поднять на высоту и установить на предназначенное для нее место. Эта декоративная рамка предназначена для маскировки просвета, который образовывается между коробом и потолочной поверхностью.
Производитель предусматривает совпадение оттенков нижней поверхности люка и рамки, поэтому выделяться она сильно не будет. Только облагородит внешний вид люка и станет, кроме того, дополнительной преградой для тепловых потерь из помещения.
Крепить рамку можно любым из удобных способов. Часто бывает достаточно посадки ее на клей или установки на стопора-защелки.
И вот теперь, когда лестница готова, и ограждение установлено, можно произвести контрольное испытание конструкции.
При дальнейшей эксплуатации необходимо помнить — для того чтобы деревянные детали лестницы сохранились в первоначальном виде как можно дольше и не потеряли своей прочности, а на металлических конструкциях не появилась коррозия, чердак должен быть хорошо утеплен и гидроизолирован.

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»

Лестница на чердак своими руками: фото, видео

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.
  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.
  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.
  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.



Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

Видео-лайфхак: как сделать недорогую красивую лестницу

Деревянная лестница на чердак своими руками

Лестница на чердак своими руками — пошаговое изготовление простого варианта

Чердачные лестницы бывают нескольких типов – это приставные, раскладные и стационарные. Первые 2 варианта для самостоятельной сборки не подходят — приставные неудобные, а раскладную конструкцию сделать самому сложно.

Поэтому мы подробно остановимся на том, как собирается простая и недорогая стационарная лестница на чердак своими руками.

При наличии инструмента лестница из дерева своими руками собирается максимум за пару дней

Выбор материала

Деревянные лестницы своими руками собирать проще, поэтому мы остановимся именно на этом варианте. Что касается породы дерева, то любителю я советую взять сосну или липу, древесина у них мягкая, плюс светлый окрас можно задекорировать морилкой.

Конструктивные особенности

Конструкция деревянной лестницы мало чем отличается от ее металлических сестер.

  • Винтовые модели нам не подходят, там все элементы нужно персонально рассчитывать, а для любителя это сложно.
  • Оптимальным вариантом будут прямые маршевые лестницы.

Винтовая лестница будет иметь оригинальный вид, но любителю собрать ее проблематично

  • Маршевые лестницы на второй этаж и на чердак отличаются только углом наклона. В нашем случае угол наклона колеблется в пределах 45º–75º.
  • Высоту ступеней также определяем по углу наклона, чем круче конструкция, тем чаще монтируются ступени, но по правилам, для комфортного пользования высота подступенка должна составлять от 15 до 23 см. Количество ступеней рассчитывается из этих же данных.
  • Размер проступи составляет 20–40 см.
  • При расчетах нужно отталкиваться от верха конструкции, потому как высота нижней первой ступени особого значения не имеет, зачастую она меньше всех остальных.

Совет! Чтобы вам было удобно ходить, лестница должна иметь нечетное количество ступеней.

  • Прямаямаршевая конструкция делается на косоурах или тетивах. Отличие там небольшое, в первом случае на косоуры (направляющие) ступенька крепится сверху, а во втором она вставляется между тетивами.
  • Высота лестницысчитается по вертикали от пола первого этажа, до чистового пола чердака. Здесь важно чтобы при подъеме человек не цеплялся головой за край люка. По правилам минимальное расстояние от ступени, до кромки проема по вертикали равно 190 см.

Простейшая конструкция лестницы из дерева на тетивах

Этапы самостоятельной сборки

Для чердачного варианта лестница на тетивах считается самой подходящей. Инструкция там простая, плюс инструмента и материала нужно немного.

  • Для изготовления деревянной конструкции нам понадобится строганая доска шириной 200–250 мм и толщиной 30–40 мм.
  • Длина доски зависит от размеров конструкции, ведь из нее будут делаться 2 цельные тетивы.
  • Теоретически ступени можно делать из доски толщиной 25 мм, но удобней закупать одну доску и для тетивы и для ступеней.

О дополнительной фурнитуре и инструменте будет сказано по ходу сборки.

Способы крепления ступеней

Существует 3 способа фиксации ступеней:

  1. Небольшие деревянные бруски изнутри прикручиваются к доске и уже на них кладутся проступи.
  2. Проступи изнутри фиксируются на доске металлическими уголками.
  3. В тетивах прорезаются пазы под проступи, в них вставляются ступени.

С эстетической точки зрения вариант с пазами смотрится лучше конкурентов

Установка тетивы

Первыми размечаются и подрезаются под нужным углом 2 тетивы. После подрезки и примерки вам нужно сразу отметить на полу первого этажа и на коробе чердачного люка точки фиксации конструкции.

  • Разметка ступеней. Если вы не уверены, что можете точно рассчитать угол наклона, то установите (без фиксации) тетиву на ее место и, приложив к ней уровень, отметьте горизонт для первой ступени.
  • Шаблон. Теперь у вас есть угол наклона ступеней относительно тетивы. Для разметки остальных степеней можно воспользоваться малкой или изготовить самодельный шаблон из картона.

Пазы под ступени удобней вырезать ручной циркулярной пилой, но за неимением таковой можно воспользоваться обычной ножовкой по дереву

Важно! Глубина паза под ступень не должна превышать 1/3 от толщины тетивы.

  • После разметки одной тетивы, сложите доски вместе и скопируйте разметку на вторую тетиву.

Циркулярная пила удобна тем, что ее можно установить на фиксированную глубину реза

  • Пазы. Дальше берете широкую стамеску и аккуратно выбираете пазы на всю глубину реза. Глухой паз, как на фото снизу, делается также при помощи стамески. Сначала выбираете все, что можно, а затем ставите стамеску вертикально и подрезаете боковую сторону.

Глухой паз выбирается широкой стамеской

  • Устанавливаете обе тетивы на заранее отмеченные точки и крепите их металлическими уголками. Тетиву прикручиваете саморезами, а в пол загоняете анкер.

Важно! Перед окончательной фиксацией промерьте расстояние между тетивами несколько раз в 3–4 точках, все должно быть одинаковым.

Для более прочной опоры на пол, снизу под тетиву можно вырезать и закрепить деревянный уголок из той же доски

Монтаж ступеней

Ступени желательно замерять и нарезать уже после установки тетивы. Пазы мелкие и если вы чуть ошибетесь, то доски войдут неплотно или будут распирать тетиву.

  • Досточки под ступени быстрее делать по шаблону, чтобы все были одинаковыми, но любителю лучше вырезать и подгонять каждый элемент отдельно. Без опыта выбрать стамеской паз с точностью до миллиметра невозможно.

Быстрее делать все ступени одним пакетом

  • Перед тем, как установить досточки, пазы необходимо смазать любым клеем по дереву, как вариант можно использовать ПВА.

Пазы обязательно промазываются клеем

  • При заведении элементов в пазы можно воспользоваться деревянной киянкой, забивать досточки голыми руками проблематично.

Сразу после заведения элемента в паз, необходимо убрать излишки клея

  • Чтобы массивная конструкция со временем не рассохлась, и тетивы не разъехались в стороны, под одной из центральных ступеней мы монтируем стягивающую металлическую шпильку.

Шпилька нужна для фиксации боковых элементов

Перила

Вариантов установки перил множество, но мы выбрали самый простой для любителя. Если люк находится в углу, то перила можно монтировать только с одной стороны.

  • От точки фиксации тетивы на полу, до потолка устанавливаете стойку из деревянного бруса, минимальное сечение бруса от 50х50 мм.
  • Дальше параллельно тетиве, к брусу и к обвязочному коробу чердачного люка крепится 1 или 2 доски.
  • Доски можно прикрутить саморезами или просверлить отверстия и зафиксировать болтами с широкими шайбами.

Последними этапами сборки лестницы будет шлифовка и лакировка

Вывод

По сравнению с аналогичными заводскими моделями цена описанной выше самодельной лестницы, как минимум в 1,5 раза ниже. Для тех, кому этот вариант не подходит есть видео в этой статье, на котором вы найдете хорошую альтернативу.

Как сделать лестницу для чердака своими руками

Чердачное помещение может использоваться по-разному. Некоторые хранят там редко используемые вещи, другие оборудуют дополнительное жилое пространство. Но в любом случае попасть на чердак без наличия лестницы невозможно. Конечно, такое приспособление можно приобрести в уже готовом виде, но гораздо дешевле сделать все своими руками. А как это осуществить? Давайте вместе разберемся в этом вопросе.

Разновидности лестниц на чердак

Чердачная лестница своими руками – это задача выполнимая. Но прежде чем приступить к ее решению, стоит определиться с видом этой конструкции. Чердачная лестница может быть выполнена в следующих вариантах:

    Приставной вариант. Это самая простая конструкция лестницы на чердак. Но вот пользоваться ей не совсем удобно. Конструкция устанавливается практически вертикально, что затрудняет передвижение. Приставная лестница на чердак является, как правило, временной мерой. Эту конструкцию можно устанавливать как внутри помещения, так и вне стен частного дома. Наружная лестница на чердак встречается во многих строениях в сельской местности.

Какой вариант выбрать, стационарную или лестницу-трансформер – это решать самим владельцам. Если присутствует жилая комната на чердаке, а доступ наверх нужен постоянно, то лучше выбрать неподвижную конструкцию. Она более надежная и удобная в эксплуатации. Но стационарная лестница на чердак займет много места и потребует «лишнего» расхода средств и сил.

Если свободного пространства мало, то лучше обратить внимание на варианты складных или выдвижных лестниц. Или использовать приставную конструкцию. Такие варианты чердачных лестниц можно легко сделать своими руками.

Какой материал выбрать для лестницы

Для изготовления самодельной чердачной лестницы можно применять металл или древесину. А какой вариант материала будет наиболее практичным и удобным? В большинстве случае используют древесину. Такой выбор обуславливается следующим:

  • Древесина весит меньше, чем железо;
  • С этим материалом легко работать. Для обработки древесины не нужны специальные инструменты или аппаратура, достаточно иметь обычный набор плотника;
  • Этот материал «мягкий». Чердачная, да и любая другая лестница – это травмоопасная конструкция. Деревянные ступеньки немного снижают риск получения серьезной травмы;
  • Привлекательный внешний вид. Естественная текстура и цвет древесины создают уют, и вся конструкция будет выглядеть красиво.

Для создания выдвижных, телескопических и раскладных лестниц на чердак нередко применяют алюминий или сплав с этим металлом. Такие конструкции получаются надежными и легкими. Но вот сделать подобную лестницу своими руками будет сложнее, чем из древесины. Для этого, чаще всего, нужно задействовать различные станки. Именно поэтому деревянные лестницы на чердак считаются самыми распространенными.

Довольно часто применяют комбинацию из нескольких материалов. Например, несущие элементы чердачной лестницы могут быть сделаны из железа. Ступеньки в таком случае выполняются из древесины или другого материала, например, стекла. Кроме того, для уменьшения травмоопасности можно покрыть их резиной или другой нескользящей поверхностью.

Требования к конструкции

Приставная, складная, маршевая или телескопическая чердачная лестница должна быть сделана в соответствии с определенными правилами. В первую очередь это касается безопасности. Кроме того, лестница на чердак должна отвечать и другим требованиям, а именно:

  1. Если используется складная конструкция, то она не должна перекрывать проход и пространство под люком на чердак.
  2. Лестница должна быть достаточно прочной, чтобы выдержать вес всех домочадцев.
  3. При составлении чертежей и самом изготовлении следует учитывать возраст и физические способности живущих в доме людей. Например, если пожилой человек будет подниматься по крутой лестнице на чердак, то он может упасть с нее. В этом случае лучше использовать маршевую конструкцию.

Большинство складных чердачных лестниц не имеет перил. Это существенно повышает риск получения травмы. Особенно это опасно, если в доме живут дети. В таком случае, если чердак используется постоянно, лучше применить капитальную конструкцию.

Ширина лестничного пролета будет зависеть от размеров проема люка на чердак. Чем он шире, тем удобней будет пользоваться конструкцией. При этом могут наблюдаться существенные потери тепла, если чердак не отапливается.

Простые варианты конструкции

Как сделать лестницу на чердак своими руками? Тут многое будет зависеть от выбранного вами варианта конструкции. Если пространства мало, и отсутствует большой опыт в столярных работах, то можно использовать простой вариант складной чердачной лестницы. Такая конструкция подойдет в том случае, если люк расположен непосредственно около стенки.

Для ее изготовления вам понадобится следующее:

  • Для измерения и разметки приготовьте рулетку и простой карандаш;
  • Обычную лестницу из дерева. Ее высота должна быть на 20-30 сантиметров больше, чем расстояние от пола до чердака. Ширина лестницы может немного отличаться от ширины люка;
  • Карточные петли. Их ширина должна равняться толщине косоуров (брусков, на которые крепятся перекладины) приготовленной лестницы. Таких петель нужно четыре штуки;
  • Два деревянных бруска толщиной 2-3 сантиметра. Их длина должна равняться ширине люка на чердак. И еще два бруска с шириной на 20 сантиметров больше предыдущих;
  • Чтобы делать спилы приготовьте ножовку по дереву;
  • Крючок и петелька с анкером, саморезы.

Для изготовления простой чердачной лестницы нужно выполнить несложные манипуляции. Вначале поработаем рулеткой и карандашом. Сначала отмеряем сверху две трети от длины приготовленной деревянной лестницы и распиливаем ее. Места спилов соединяем при помощи карточных петель, при этом нужно сделать так, чтобы меньшая часть складывалась к стенке.

После этого, в нижней части лестницы крепим длинные бруски. Делаем это с помощью саморезов, прочно и надежно. Это будет основание лестницы на чердак. В верхней части крепим короткий брус на карточные петли. Затем соединяем его прочно к другому, прибитому к стенке под люком на чердак. На этом вся работа закончена.

Такая конструкция такая же простая, как и приставная лестница на чердак. Сделать ее своими руками не составит большого труда. Но и минусы у них общие. В обоих случаях чердачная лестница будет постоянно на виду.

Более сложный вариант лестницы

Сделать чердачную лестницу своими руками так, чтобы ее не было видно в сложенном виде тоже вполне возможно. Конечно, тут вам понадобиться больше навыков и времени. Первым делом следует заняться изготовлением и монтажом люка. Именно эта конструкция будет основой для нашей чердачной лестницы.

Построить люк можно с использованием четырех деревянных брусков 50 на 50 миллиметров и фанерного листа толщиной в один сантиметр. Размеры будущей конструкции будут зависеть от размеров проема в чердачном перекрытии.

На концах брусьев делаем выпилы на половину их ширины, и промазываем их клеем. Далее собираем прямоугольный каркас, дополнительно усилив места стыков саморезами. Чтобы соблюдать острые углы можно прибить временные косынки их фанеры толщиной в 4 миллиметра. Очень важно строго соотнести размеры проема в чердачном перекрытии и размеры люка.

После того, как каркас собран его оббивают фанерой и крепят к коробу в чердачном перекрытии на петли. Чтобы люк на чердак не открывался под собственным весом, следует установить защелку. Также можно обшить края войлоком или другим уплотнителем. Это будет полезно в том случае, если чердак в доме не отапливается в зимний период.

Складная лестница на чердак своими руками будет сделана из древесины. Тут тоже можно обойтись уже готовыми изделием. Сам процесс изготовления лестницы выглядит следующим образом:

  • Вначале уже готовую конструкцию распиливаем на куски, длина которых должны быть чуть меньше размеров люка. Как правило, таких «кусков» будет три;
  • Далее, каждый участок лестницы соединяют со следующим с помощью металлических шарниров. Их можно изготовить самостоятельно или приобрести подходящие в строительном магазине;
  • После этого, верхняя секция лестницы крепится к чердачному люку, к верхней его стороне.

Такая конструкция будет видна только в расправленном состоянии. Когда лестница сложена, она убирается на чердак. Такой вариант прекрасно подходит для небольших домов, «страдающих» от недостатка свободного пространства.

Видео по теме:

Стационарный вариант лестницы

Самый надежный, но при этом и самый сложный и затратный вариант – это маршевая лестница. Такую конструкцию применяют при соблюдении двух условий. Во-первых, чердак должен быть жилым или часто использоваться. Во-вторых, в самом доме должно быть много свободного пространства. Размеры чердачной лестницы будут большие, поэтому места нужно будет много.

Сам процесс изготовления простого варианта маршевой конструкции выглядит следующим образом:

  • Вначале проводим расчеты будущей чердачной лестницы. Высчитываем длину пролета, шага, проступи и другие параметры. Составляем чертеж;
  • Приготавливаем материал. Для чердачной маршевой лестницы нужно запастись досками шириной в сорок сантиметров. Их длина должна равняться длине пролета. Таких досок используют две, но для большей надежности можно и больше. Также следует подготовить материал для ступенек. Здесь можно использовать и деревянные доски, и прочный пластик, и специальное стекло. Все деревянные элементы должны иметь влажность не более 12 процентов. В противном случае чердачная лестница в скором времени начнет рассыхаться и скрипеть;
  • Подготавливаем косоуры. Для этого, с помощью заранее приготовленных лекал делаем разметку на 40-ка сантиметровых досках будущих ступенек. После этого делаем выпилы;
  • Далее, нужно установить косоуры на свои места. Они должны прочно упираться в пол первого этажа и пол чердака;
  • Следующим этапом будет монтаж ступеней. В самом простом варианте доски просто прикручивают при помощи саморезов к выступам в косоурах;
  • Если в доме есть дети или пожилые люди, то лестницу на чердак лучше оснастить перилами. Их можно сделать металлическими или выполнить из той же древесины.

Видео по теме:

Такая простая чердачная маршевая лестница будет надежней складной или телескопической. Но стоит помнить, что она замет много свободного пространства. Также очень важно тщательно делать все расчеты, чтобы конструкция получилась надежной и долговечной.

Чердачная лестница своими руками: стандартные размеры и процесс изготовления

В настоящее время каждый застройщик старается максимально использовать всю доступную площадь своего дома. Однако забраться на чердак без лестницы практически невозможно. Чердачная лестница своими руками – оптимальный вариант для безопасного подъема на чердак.

Лестница для чердака может располагаться как внутри помещения, так и снаружи. Конечно, когда лестница расположена внутри, ей намного удобнее пользоваться – не нужно выходить на мороз зимой или мокнуть под дождем осенью.

Гармонично вписывается в интерьер Фото: в доме значительно комфортнее

Различают несколько видов чердачных лестниц, а именно:

  • складные;
  • стационарные;
  • переносные.

Стационарная

Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносной вариант

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

  • площади помещения, где будет расположена лестница;
  • назначения чердачного помещения;
  • возможного угла наклона.

Выбор за вами

Стандартные размеры

Существует целый ряд нормативов, которым должна соответствовать чердачная лестница:

  • оптимальная ширина марша должна быть порядка 65-110 см;
  • высота не должна превышать 3,5 м. Связано это не только с тем, что жесткость конструкции значительно уменьшается, но и с тем, что падение с такой высоты может повлечь за собой серьезные травмы;
  • число ступенек обычно не должно превышать 15;
  • между ступенями принято делать расстояние порядка 19 см;
  • толщина ступеней обычно составляет 18-22 мм;
  • стандартный угол наклона составляет 60-75 градусов. Маленький угол требует много пространства, а большой – опасен при эксплуатации;
  • складная лестница должна выдерживать 150 кг нагрузки;
  • ступени следует устанавливать параллельно полу и они должны быть не скользкими.

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

  • бруски 50×50 мм;
  • фанера.

Простой люк

Порядок работ следующий:

  • определяемся с местом и размерами будущего люка;

Обратите внимание!
К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа.

  • разрезаем брус на 4 части необходимых размеров;
  • выпиливаем на концах брусьев пазы;
  • смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

  • чтобы диагональ не ушла, прикручиваем косынки;
  • закрепляем фанеру;
  • примеряем люк в проем;
  • чтобы хорошо закрыть люк, врежем в крышку защелку;
  • для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

  • ножовка по дереву;
  • пистолет с монтажной пеной;
  • набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

  • разнообразные саморезы, анкера;
  • рулетка;
  • карточные петли;
  • бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

  • на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
  • распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
  • для придания жесткости по диагонали закрепляем 2 рейки;
  • соединяем обе части лестницы петлями;
  • с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

  • чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
  • готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Готовая конструкция

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения.

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

  • поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

Примерные габариты

  • отмеряем угол люка с помощью малки;
  • переносим угол на доски, тем самым отмечаем ступени;
  • на месте будущего шарнира между секциями высверливаем отверстия;
  • шлифуем все грани;
  • распиливаем доски в тех местах, где будут ставиться шарниры;
  • нарезаем и шлифуем ступени;
  • под ступени делаем небольшие выемки в тетивах;
  • вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
  • соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Хорошо видны петли

  • проверяем работоспособность каждой секции;
  • собираем всю конструкцию и монтируем в проем;

Проверяем работу

  • в случае необходимости проводим финишную подгонку элементов;
  • разбираем всю систему на детали;
  • тщательно шлифуем и обрабатываем лаком все поверхности;
  • после высыхания лака собираем всю конструкцию и пользуемся.

Вполне приличный вариант

Обратите внимание!
Выполнять работу на высоте рекомендуется с напарником.
Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Вывод

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лестница на чердак своими руками из дерева: советы по изготовлению

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Виды чердачных лестниц

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

  • На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

  • Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

  • Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.
  • Стремянка. Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

  • Подготавливается чертеж конструкции.
  • В соответствии с чертежом нарезаются тетивы и ступени.
  • В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.
  • Все детали шлифуются наждачной бумагой.
  • Перед сборкой детали обрабатываются антисептиком.
  • Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
  • При необходимости можно установить балясины и перила.
  • Финишная обработка лакокрасочными материалами.
  • Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Производство

Требования к складным конструкциям:

  • ширина ступеней — 65-110 мм;
  • количество ступеней — не более 15;
  • расстояние между ступенями- 16-20 см;
  • толщина ступеней — 18-22 мм;
  • высота — не более 3,5 м;
  • грузоподъемность — не менее 150 кг;
  • угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

  • Создается чертеж.
  • Подготавливаются детали. Все места срезов тщательно зачищаются.
  • Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
  • При помощи болтов и металлических вставок, рама устанавливается в проем.
  • Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
  • Крышка навешивается на раму.
  • На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
  • Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
  • Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
  • Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.
  • Части соединяются между собой при помощи петель.
  • Конструкция из секций, уголками прикрепляется к крышке (как на фото).
  • Устанавливается задвижка.
  • Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
  • Вся система обрабатывается защитным составом.

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

Раскладная лестница на чердак своими руками: чертежи, размеры, установка

В доме, где есть чердачное помещение – всегда найдется место для всех необходимых вещей. Ведь именно чердак можно использовать для хранения важных, но не часто используемых предметов. Кроме того, при должном усилии возможно перестроить подкровельное пространство в просторную комнату, в том числе и жилого назначения (подробнее: как сделать жилую комнату на чердаке). Конечно, чаще чердаки в частных домах используются как дополнительные кладовки или склады. Однако, каким бы ни было назначение данного пространства, самое главное, чем необходимо его обеспечить – это надежной лестничной системой. Лестницы для чердаков могут иметь различную конфигурацию, но наиболее удобными и практичными считаются складные чердачные лестницы. В чем преимущество подобных конструкций и как их сделать самостоятельно? Разберем такие вопросы подробно, но прежде стоит рассказать об особенностях раскладных лестничных системах.

Складные лестницы: преимущества и особенности

Лестницы для чердака со складной конструкцией отличаются мобильностью, компактностью и функциональностью. Такая лестничная система во многом превосходит статичные и приставные аналоги. К преимуществам раскладной лестницы на чердак можно отнести:

  • экономию пространства под чердачным люком;
  • надежность и безопасность;
  • компактный внешний вид;
  • удобство использования;
  • легкость;
  • возможность самостоятельного конструирования и монтажа.

Достоинств у раскладных лестниц действительно много. В чем же главная особенность подобной системы? Прежде всего, стоит сказать, что по принципу использования она больше напоминает приставные лестницы. Чтобы подняться необходимо будет придерживаться за ступени, расположенные выше, а наиболее удобный вариант спуска по ней — это спиной вперед. Конечно, многие современные конструкции могут быть оборудованы широкими ступенями и дополнительными перилами, которые сделают процедуру спуска и подъёма наиболее безопасной.

Также к особенностям изделия можно отнести и то, что раздвижная лестница на чердак после использования будет задвинута и сложена под крышку люка. То есть на виду такая конструкция находится только во время эксплуатации, а в остальное же время она не занимает место и не является доступной. Это очень удобно в случае, когда в помещении нет достаточно места или в доме маленькие дети. Ведь аккуратно сложив систему и подняв ее наверх, можно не волноваться, что в отсутствие взрослых малыши захотят подняться на чердак. Кроме того, изделие никак не повлияет на интерьер, то есть не придется подбирать форму или расцветку согласно дизайнерской задумки помещения, так как лестницу просто не видно, до тех пор, пока не понадобится ее использовать.

Конечно, очень важно, чтобы раздвижная чердачная лестница была максимально прочной, но при этом оставалась легкой, так как пользоваться ею могут не только сильные мужчины, но и более хрупкие девушки или подростки. Обеспечить подобную функциональность может правильно разработанная конструкция, в которой все узлы надежно скреплены, а детали позволяют разложить систему буквально простым движением руки.

Конструкция раздвижной лестницы

Задумываясь о раскладной лестничной системе стоит иметь в виду, что чердачные складные лестницы могут отличаться по своей конструкции. В частности, принято выделять 4 основных подвида.

1. Лестница гармошка или ножницы. Такая система имеет компактный вид. Особенность ее в том, что складывается она по принципу гармошки. Как правило, такие конструкции выполняются из легкого металла. Это важное условие, так как все детали находятся в движении и при малой прочности легко могут выйти из строя. Если делается складная лестница на чердак своими руками, то наиболее внимательно стоит отнестись к местам соединения частей. Также периодически стоит смазывать шарниры, чтобы не образовывалась коррозия, а также для более плавного процесса трансформации.

2. Телескопическая система. Особенность данной модели в том, что изделие довольно легко раскладывается и также просто собирается. Лестница относится к наиболее миниатюрным вариантам в сложенном виде. Изготавливать ее рекомендуется из алюминия, так как это легкий и прочный металл. Главные части изделия – это полые трубки, которые фиксируются одна в другой в разложенном виде, в сложенном же виде трубки просто заходят друг в друга. К каждой трубке прикреплена секция ступенек, которые также выполняются из алюминия. Чтобы привести лестницу в рабочее состояние, достаточно ослабить фиксаторы и немного потянуть за нижнюю часть. Именно телескопическая конструкция считается наиболее простой, однако, выполнить правильное соединение самостоятельно довольно затруднительно. Поэтому такие системы чаще производят на заказ.

3. Секционная лестница. Этот вариант считается востребованным и распространенным. Именно его чаще всего выполняют своими руками. Особенность конструкции в том, что состоит она из 2-4 частей, соединенных в единую систему. Если состоит из двух секций, то раскладывается она по принципу книги, если элементов больше, то раскладывается как буклет. Еще один вариант подобной конструкции – это, когда части задвигаются друга над другом, но не как в случае с телескопической лестницей, когда трубки входят друг в друга, а просто элементы как бы накладываются поверх. Подобные модели нельзя отнести к очень компактной продукции, так как места для них требуется больше чем для других вариаций, но при этом именно секционные лестницы считаются максимально надежными и безопасными.

4. Откидная лестница. Подобные модели используются реже других, так как конструкция их довольно необычна, а изготовить ее можно только имея особые навыки и специальное оборудование. Особенность изделия в том, что в разложенном виде оно напоминает стационарный лестничный марш, то есть требуется много места для ее установки. Система состоит из тетивы и закрепленных на ней ступеней при помощи сложных креплений-петель. Для придания лестницы рабочего вида необходимо зафиксировать тетиву, а затем уложить на нее ступени. А чтобы собрать конструкцию придется сначала откинуть ступени, а потом убрать тетиву, что не всегда возможно проделать быстро и легко.

Также все изделия могут классифицироваться по материалу производства. Основными считаются следующие виды лестниц:

  • деревянные;
  • металлические;
  • композитные.

Важно! Складная чердачная лестница должна быть максимально прочной и надежной, но при этом легкой. Поэтому лучшим выбором может стать комбинация материалов. Например, когда ступени и перила выполняются из древесины, а детали, отвечающие за трансформацию, выполнены из металла. Подобные конструкции будут иметь не большую стоимость, но при этом способны эффективно прослужить долгие годы. Пластиковыми или композитными могут быть только те элементы, на которые практически не оказывается никакого давления. Так как от постоянной нагрузки они очень быстро могут выйти из строя, а лестница станет не безопасной для использования. Часто пластиковыми или резиновыми бывают накладки на ступени, которые предотвращают скольжение.

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

  • высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
  • ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
  • угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
  • количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
  • шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
  • толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
  • допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
  • параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно. Но также важно и правильно установить изделие.

Конструирование и монтаж лестницы на чердак

Самый простой вариант – это сконструировать складные деревянные чердачные лестницы. Ведь древесина является доступным материалом, с которым довольно легко работать. Понадобится минимальный набор инструментов и, хотя бы небольшой инженерный и столярный опыт. Прежде чем приступить к выполнению работы, следует создать чертежи будущей конструкции. Первым делом стоит измерить расстояние от пола комнаты до люка чердака и произвести все требуемые расчеты, с учетом вышеперечисленных параметров. Самый простой вариант лестницы – это секционное изделие, раскладываемое по принципу книги. Использовать для работы следует толстый брус в качестве тетивы и доски или бруски достаточной толщины для ступеней, а также металлические крепления и шарниры. Согласно разработанной схеме необходимо напилить заготовки будущей лестницы. Делать это можно обычной ручной пилой, однако электролобзиком выполнить работу будет намного проще и быстрее. Когда все элементы подготовлены можно приступать к закреплению лестницы на дверце люка, читайте также: чердачная лестница с люком.

Важно! Раскладные секции должны быть максимально прочно соединены между собой шарнирами, но при этом легко раскладываться и собираться. Крышку люка стоит сделать распашной наружу. Также необходимо позаботиться и об укреплении самого люка. Лучше всего использовать металлический уголок, который надежно зафиксирует люк и поможет обезопасить процедуру спуска и подъема. Стоит отметить, что конструкция лестницы должна быть закреплена не только на крышке, но и фиксироваться к полу чердака. Еще один важный момент – это способ приведения лестницы в рабочее состояние. Стоит продумать вариант фиксации, а также безопасный, но простой способ приведения лестницы в рабочий вид.

Когда чердачная складная лестница будет готова, следует протестировать ее и убедиться, что все детали выполняют свою функцию исправно. В процессе эксплуатации останется только вовремя смазывать шарниры и другие подвижные части, а также следить за состоянием ступеней.

Видео по теме:

Посмотрите еще статьи:

Как сделать лестницу на чердак своими руками: чертежи установки с размерами

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на обустроенной чердачной территории оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

Вернуться к оглавлению

Содержание материала

Виды чердачных лестниц

Самая простая конструкция и чертеж лестницы — это стремянка. Она неустойчива, поэтому пользоваться следует очень осторожно, особенно если подниматься или спускаться придется с ношей в руках. Ее применяют тогда, когда на чердак заглядывают очень редко, а сам он исполняет роль хранилища ненужных вещей, от которых пользы нет, но выбрасывать жалко. Но можно пытаясь сделать чердачное пространство «активной» домашней территорией.

На практике чаще используются следующие монолитные и складные лестницы на второй этаж:

  • Стационарная конструкция с одним или двумя пролетами;

    Пример стационарной лестницы на чердак из металла

  • Складная многосекционная;
  • Винтовая;
  • Откидная.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант — утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

А та лестница которая располагается в доме, эксплуатируется круглогодично без выхода на улицу. Она отнимает полезное пространство, создает небольшие неудобства для обитателей. Однако в большинстве случаев предпочитают именно ее, а не вход на двухуровневую мансарду с улицы. Размеры обдумывают заранее, чтобы она не была громоздкой, выглядела как внутренний декоративный элемент интерьера.

Схема устройства с размерами складной лестницы на чердак

Не забывают также об утеплении двери или люка чердачного помещения.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта — достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная

Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на плане частного коттеджа. При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда планировка мансарды оборудуется как комфортабельное помещение в доме в качестве спальни для детей или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию — лестничную клетку.

Складные чердачные лестницы

Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная

Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция — только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая

Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная

Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная

При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции — компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая

Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и складные лестницы можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.

Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант — чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Вернуться к оглавлению

Основные требования

Чердачная лестница — это зона риска, поэтому она должна соответствовать следующим требованиям:

  1. Установка чердачной лестницы основывается на соблюдении правилах техники безопасности. Подъемы, спуски должны быть неопасными, для чего необходимы поручни и перила.
  2. Если вместо двери сделан люк для входа на чердак, то его размеры не должны создавать лишних неудобств, особенно старикам.
  3. Конструкция должна быть достаточно прочной, выдерживать вес более 200 кг. Угол наклона стандартный: 60–70 градусов.

    Чертеж конструкции чердачной лестницы с размерами

  4. Если она деревянная, то следует покрыть конструкцию противопожарным составом.
  5. Предпочтительно, чтобы она находилась не на кухне или в другой какой-либо комнате, а в коридоре или в прихожей. Притом устанавливают ее не посредине помещения, а у самой стенки, чтобы как можно меньше мешала обитателям дома.
  6. Оптимальная ширина — 80 см, а ступенек — не менее 65, высоту последних можно скорректировать в зависимости от того, какого роста преобладающее число жильцов дома.
  7. Если чердачная лестница с люком, то его стандартные размеры — 70 х 120 см. При не отапливаемом чердаке его хорошо утепляют.

Вернуться к оглавлению

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

  • Балки, которые называют тетивами и косоурами;
  • Перила, поручни безопасности;
  • Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
  • Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.

С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

  • Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
  • Высота — на уровне пояса взрослого человека, не ниже;
  • Во избежание травм не должно быть острых углов на их окончаниях;
  • По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.

Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Вернуться к оглавлению

Самый простой вариант

Если потребуется срочное использование верхнего помещения дома, но известно, что в дальнейшем оно будет использоваться неинтенсивно, то есть быстрое решение этой проблемы: чердачная лестница своими руками, которую можно сделать очень быстро. Конструкция настолько проста, что составлять чертеж необязательно. Для этого понадобится прочная высокая стремянка. Ее надо распилить так, чтобы получились три равные части, и сделать из них лестницу-раскладушку. Отрезки соединяют шарнирами, позволяющими им компактно складываться.

Первую секцию прочно укрепляют на крышке люка, на которой умещаются остальные в собранном виде. При закрытом чердачном входе вся лестничная конструкция находится на чердаке.

Хранение складной лестницы при закрытом люке

Люк запирается на защелку, которая открывается при нажатии на нее длинной палкой, а защелкивается автоматически. Если крышку открыть, то все секции свободно свисают до самого пола. Для того чтобы они не падали резко, рекомендуется установить пружинные шарниры.

Но готовой приставной лестницы может в хозяйстве не оказаться. Тогда придется сделать лестницу-раскладушку с нуля. Конструкция несложная, но все равно рекомендуется произвести все замеры, расчеты и нанести их на чертеж. Надо точно измерить чердачный проем, чтобы в соответствии с его размерами определять длину складных секций. Для работы подойдут бруски сечением 60 х 150 мм, а дощечки толщиной 40 мм.

Предпочтительно, чтобы они были из дуба, который прочнее сосны, или других пород дерева.

Понадобятся обычные детали и инструменты:

  • Угломер, рулетка;
  • Пила, дрель, ножовка;
  • Шарниры, анкерные болты и прочая фурнитура для чердачной лестницы;
  • Крепеж.

Далее изготовляют отдельные секции, а монтаж всей системы производят в той последовательности, которая изложена при использовании распиленной приставной лестницы. Такая конструкция годится, если в доме нет детей, стариков, для которых опасны подобные подъемы и спуски. За складным устройством нужен такой же уход, как за каждым домашним сооружением из дерева и металла.


А для детей, пожилых людей самым безопасным чердачным входом будет стационарная лестница с перилами и поручнями. Ее также предпочтительно возводить из дерева. Нужен чертеж, отражающий: какие балки будут использованы — косоуры или тетивы; сколько собирать лестничных маршей; ступени будут открытыми или закрытыми и многие другие подробности.

Просчитать, а тем более выполнить все это самому очень сложно. Лучше довериться опытным специалистам и заказать стационарную лестницу соответствующей строительной организации или купить готовую. А установить ее можно своими силами.

Двухмаршевая деревянная лестница с площадкой своими руками

При строительстве многоэтажного здания в обязательном порядке присутствует маршевая лестница. Такая конструкция несложна в изготовлении и является отличным вариантом для частного дома или дачи. Имея элементарные навыки строительства, подъем на следующий этаж вполне возможно соорудить самостоятельно. Однако не стоит забывать о том, что конструкция должна быть безопасной и удобной. Чтобы избежать неприятных последствий, существуют определенные нормы и стандарты установки сооружения такого типа.

Учитывая практичность, специалисты советуют отдать предпочтение двухмаршевой лестнице. Преимущества, особенности, а также технология самостоятельного строительства данной конструкции – далее в статье.

В данной статье вы узнаете, как сделать подобную лестницу

Преимущества и недостатки двухмаршевых лестниц на второй этаж

Существуют конструкции различных типов, каждая из них имеет свои плюсы и минусы. Многие выбирают одномаршевые лестницы на второй этаж, других привлекают винтовые модели, главное преимущество которых – существенная экономия пространства. Однако такой вариант подходит лишь для людей более молодого возраста, так как пожилым очень тяжело подниматься по крутым поворотам сооружения. Что касается двухмаршевой модели, то она имеет ряд преимуществ:

  1. Несложная в проектировании, а также проста в изготовлении.
  2. Большой выбор материалов для отделки.
  3. Небольшие затраты на покупку материалов для строительства.
  4. Комфорт и безопасность – на высшем уровне.
  5. Красивый дизайн, который, несомненно, порадует гостей.

Серьёзных недостатков, кроме занимаемой площади, двухмаршевая лестница не имеет. Напротив, небольшая площадка между маршами может служить местом для передышки, а также дает возможность поднять на второй этаж габаритную мебель.

В этом видео вы узнаете, как сделать подобную лестницу:

Требования к безопасности конструкции

Двухмаршевая лестница устанавливается с площадкой, которая разделяет конструкцию на 2 части. Разнообразие материалов, из которых можно изготовить лестницу, довольно большое, однако в частных зданиях (дача, коттедж) зачастую устанавливают деревянную конструкцию либо из металлопрофиля.

Внимание! Любой из вышеперечисленных вариантов с легкостью можно соорудить самостоятельно.

[1]

Чтобы лестница получилась безопасной и удобной, при ее проектировании необходимо соблюдать определенный порядок:

  1. Произвести точные замеры и расчёт расходных материалов. Получившиеся данные рекомендуется отобразить в чертежах.
  2. Изготовление элементов конструкции должно производиться согласно информации чертежей.
  3. Сборка предварительно подготовленных материалов в целостную конструкцию.

Для комфорта и безопасной эксплуатации лестницы специалистами определены следующие стандарты, рекомендуемые к соблюдению:

  1. Ширина лестницы не должна быть меньше 80 см.
  2. Высота установленных перил – минимум 0,9 метра. По прочности они должны выдерживать около 100 кг.
  3. Прочность ступеней – от 200 кг.
  4. Длина одного марша не должна превышать 15-18 ступеней.

Обязательные требования, касающиеся ступеней:

  1. Размер приступи должен быть равен примерно 25 см.
  2. Подступенек по своей высоте не должен превышать 20 см.

Переходную площадку можно выполнить в 2 вариантах: прямоугольной и Г-образной. Часто люди отдают предпочтение прямоугольной площадке, так как при установке марши развернуты друг к другу на 180 градусов, что значительно экономит пространство. Второй вариант более габаритный, но целесообразнее его использовать, если выход на следующий этаж расположен под углом или с поворотом.

Дизайн двухмаршевых лестниц

Различают два вида конструкций маршевых лестниц: прямая и поворотная. Если в доме достаточно много пространства, к интерьеру отлично подойдет прямая. Ее легко смонтировать, но она довольно массивная. Второй вариант занимает меньше места и по дизайну напоминает винтовые модели. Для тех, кто не располагает большой жилплощадью, – это оптимальное решение.

В свою очередь, прямые и поворотные лестницы по дизайну делятся на:

  1.  Открытые. Подразумевают под собой отсутствие подступенков, в результате чего между ступенями остаются просветы.
  2. Закрытые. При сборке лестницы устанавливаются подступенки, что увеличивает уровень безопасности конструкции, но придает маршу более массивный вид.

В зависимости от интерьера здания, модели лестниц также классифицируют по направлению (по и против часовой стрелки).

Материалы для изготовления лестниц из двух маршей

Построить подъем на следующий этаж из двух маршей можно из различных материалов. Внутри жилища гармонично смотрятся маршевые бетонные, деревянные лестницы, также многие предпочитают металлические или стеклянные конструкции.

Не забываем про материалы, которые вам понадобятся

Бетонные марши считаются самыми безопасными. Они бывают открытого и закрытого типа. Многие планируют установку сооружения такого дизайна из-за небольших финансовых затрат на материал. Но, выбирая такой вариант, необходимо чётко следовать расчётам и технологии изготовления. В противном случае могут произойти неприятные последствия во время эксплуатации.

Деревянная конструкция – одна из самых популярных в загородных домах и коттеджах. При строительстве такой модели на повороте можно использовать не только площадки разных типов, но и забежные ступени. К тому же есть несколько вариантов конструкций из дерева. Они бывают:

  1. Лестницы на косоурах.
  2. Лестницы на консолях.
  3. Лестницы на больцах.
  4. Конструкция на тетивах.

Самостоятельно можно установить и лестницу из металла, соорудить ее будет немного сложнее, чем деревянную, но смотреться конструкция будет дорого и красиво. Особой красотой отличаются чугунные и бронзовые маршевые лестницы.

Расчет основных размеров лестницы

Перед началом проекта необходимо собственноручно сделать чертеж со всеми размерами и расчетами, относительно лестничных пролетов. В первую очередь необходимо определить высоту от пола, где будет начинаться конструкция, до потолка следующего этажа.

К примеру, высота до второго этажа составляет 2,7 метра, данный показатель необходимо разделить на высоту ступеней (15 см). Следовательно, конструкция будет состоять из 18 ступенек. Марши можно сделать одинаковыми по длине либо первую часть подъема короче. Например, первый марш – 8 ступеней, далее площадка и второй марш – 10 ступеней. Параметры других элементов сооружения рекомендуется использовать по стандарту, описанному выше.

Технология и этапы монтажа двухмаршевой лестницы

Смонтировать двухмаршевую лестницу не составляет труда. Главное – наличие необходимых инструментов, которые зависят от того, из какого материала будет конструкция. Для обработки дерева потребуется ножовка, а металлический каркас придётся пилить болгаркой и применять сварку для соединения элементов.

Также нужно подготовить:

  1. Рулетку.
  2. Уровень.
  3. Напильник.
  4. Простой карандаш.
  5. Наждачную бумагу и саморезы.

Для начала рекомендуется установить каркас, а затем заняться его декорированием. Один из самых важных моментов при монтаже маршевой лестницы – это правильные расчеты данных нагрузки. Чтобы не ошибиться, на нашем сайте существует специальный калькулятор для расчета верных показателей.

Монтаж конструкции делится на 3 этапа:

  1. Установка площадки. Чтобы площадка находилась в подвешенном виде, необходимо вмонтировать в стену 2-3 балки. Также можно использовать вариант установки на опорах, но в таком случае под лестницей не будет свободного пространства.
  2. Монтаж нижнего марша лестницы. Этому этапу необходимо уделить особое внимание. Очень важно намертво закрепить нижнюю часть подъема на следующий этаж во избежание вибраций.
  3. Монтаж верхнего пролета. Установка этой части конструкции не отличается от монтажа нижнего марша. На данном этапе также важно прочно закрепить элементы к площадке и полу второго этажа. Рекомендуется избегать наличия люфтов, это приводит к сокращению срока эксплуатации лестницы.

Изготовление и монтаж своими руками

Чтобы построить деревянную лестницу своими руками, необходимо начать с проектирования и расчётов. Категорически не стоит допускать ошибок, так как любые отклонения в расчетах могут привести к сложностям при сборке.

Начать рекомендуется с проектирования основных элементов конструкции: ступеней, косоуров и поручней.

Рассчитать данные ступеней можно по формуле: 2А + В = 64 см, где А обозначает ширину детали, а показатель В – высота ступеньки. В среднем, высота ступени варьируется от 13 до 18 см.

Важно! Чтобы определить угол наклона марша, можно воспользоваться данными из таблицы ниже.

[2]

В чертеж требуется обязательно внести расчёты выступа над каждой ступенью, обычно этот показатель не превышает 3-4 см. При более значительном выступе есть шанс, что хозяева будут постоянно спотыкаться.

Специалисты рекомендуют при изготовлении косоуров использовать сосновые доски толщиной 0,4 см. Уделить внимание необходимо и влажности древесины, она не должна превышать 13%.

Нужно строго следовать этапам создания данной лестницы

Алгоритм изготовления косоуров своими руками:

  1. На подготовленный стройматериал нанести разметку при помощи лекала. Не стоит делать острые углы на зубцах.
  2. Используя ножовку или электрический лобзик, выпилить зубцы по разметке. Первую деталь можно применять как шаблон и все остальные косоуры выпилить по нему.
  3. Готовые элементы конструкции установить на месте, где будет лестница. Внимательно проследить за тем, чтобы концы косоуров были крепко закреплены и плотно упирались в пол и потолок этажа.

Теперь можно приступить к монтажу ступеней, подступенков и перил, заранее выпилив данные детали в нужном количестве. Начать рекомендуется с установки подступеней при помощи гвоздей или саморезов. Чтобы лестница была более безопасной и крепкой, некоторые соединяют детали, используя кобылки треугольной формы. Их фиксируют специальными шкантами (для них необходимо выпилить пазы в косоурах).

После установки всех ступенек производится монтаж балясин и перил. Скрепляющим элементом выступают саморезы и шпильки.

В завершение готовую лестничную конструкцию несколько раз покрывают лаком во избежание появления вредителей, плесени и других неприятных образований.

В заключение

Маршевые лестницы – неотъемлемая часть интерьера двухэтажных домов и загородных коттеджей. Многообразие моделей конструкций и материалов для отделки позволяет установить лестницу, которая будет гармонично вписываться в любой дизайн жилища.

Читайте в этой публикации:

Двухмаршевая лестница: ее преимущества и недостаткиТребования к изготовлению двухмаршевой лестницыИз чего сделать двухмаршевую лестницуКак сделать двухмаршевую лестницу: монтаж по месту

Что такое маршевая лестница, знает практически каждый человек – это прямые ступеньки, обеспечивающие подъем на верхний этаж. С этим все понятно, но следует понимать, что по количеству секций такие лестницы могут разделяться на одномаршевые, двухмаршевые и даже трехмаршевые. Их конструкция отличается друг от друга наличием или отсутствием одной или нескольких переходных площадок – именно в них и заключается основная особенность таких лестниц. Эта площадка предоставляет человеку ряд существенных преимуществ, о которых и пойдет разговор в данной статье. Кроме того, вместе с сайтом stroisovety.org мы поговорим и о других моментах, связанных с установкой лестницы такого типа в частном доме.

Г-образная двухмаршевая лестница фото

Двухмаршевая лестница: ее преимущества и недостатки

Как и говорилось выше, преимуществ у двухмаршевой лестницы, по сравнению с ее одномаршевым аналогом предостаточно.

  1. Самое первое, чем может похвастаться двухмаршевая лестница с переходной площадкой, это экономией пространства. Ей, конечно, далеко до винтовой лестницы, но тем не менее, если сравнивать с прямой одномаршевой лестницей, она является более экономичной. Достигается экономия благодаря возможности разворота маршей друг относительно друга.
  2. Эта же самая возможность направить марши в разные стороны позволяет уменьшить наклон лестницы, сделав передвижение по ней человека намного удобнее. Там, где одномаршевые подъемы на второй этаж могут быть крутыми, их двухмаршевые аналоги предоставляют возможность нормального подъема.
  3. Кроме того, такая лестница может сопрягаться в различных направлениях и под различными углами. К примеру, с одинаковым успехом марши можно расположить и под углом 90 градусов относительно друг друга и развернуть их на 180 градусов или сделать вообще по прямой, что бывает очень редко.

    Как сделать двухмаршевую лестницу фото

Если говорить о недостатках подобных конструкций, то их практически не наблюдается, а если и наблюдаются, то только те, которые обусловлены просчетами при изготовлении. В общем, для дома это практически идеальный вариант, если, конечно, вопрос экономии пространства не стоит слишком остро – в такой ситуации лучше обратить внимание на винтовые лестницы.

Требования к изготовлению двухмаршевой лестницы

Как и к любой другой конструкции, которую использует человек, к двухмаршевой лестнице выдвигается ряд определенных требований. Без них не обойтись, ведь именно эти условия обеспечивают надежность и удобство эксплуатации изделия.

  1. В первую очередь, это минимальная ширина лестничного марша – она не должна быть меньше 800мм. В противном случае вам просто придется протискиваться между перилами.
  2. Высота перил у таких конструкций должна быть не менее 900мм – кроме того, на излом перила должны выдерживать нагрузку не меньше чем 100кг.
  3. Если говорить о самих лестничных маршах, то они должны иметь способность держать нагрузку порядка 200кг. Этот параметр рассчитывается исходя из используемого материала, длины, ширины марша и прочих немаловажных моментов.
  4. Чтобы по лестнице удобно было передвигаться, особое внимание уделяется расчету ширины и высоты ступеней – приступи здесь делаются порядка 250мм, а высота подступенка составляет 200мм. Очень важно, чтобы количество ступеней в одном марше не превышало 15-18шт. – этот момент связан с безопасностью передвижения.

    Двухмаршевая лестница фото

Кроме того, не следует забывать о надежности и прочности конструкции, которые не должны нарушаться в течение всего срока эксплуатации лестницы.

Из чего сделать двухмаршевую лестницу

Как минимум можно насчитать четыре различных типа материалов, из которых изготавливаются современные двухмаршевые лестницы для дома. Как вы понимаете, от правильности выбора материала во многом зависит и удобство передвижения, и долговечность конструкции, и даже эстетические характеристики. Именно по этой причине с материалами необходимо ознакомиться несколько подробнее.

  1. Металл. В чистом виде железные двухмаршевые лестницы используются исключительно вне стен дома – даже в кованом исполнении они смотрятся весьма строго и уныло. Как правило, металл берется за основу конструкции – изготовленный из этого материала каркас двухмаршевой лестницы позволяет в значительной мере увеличить предельно допустимую нагрузку и одновременно продлить срок эксплуатации лестницы.
  2. Камень. Лестницы из камня выглядят весьма впечатляюще, но в то же время и очень массивно – чтобы такое изделие смотрелось в помещении, нужен простор, которого не всегда хватает. Как вариант, природный камень можно использовать для облицовки металлического каркаса или бетонного основания.
  3. Бетон. Такая лестница, как и каменная, в чистом виде больше подходит для улицы, но есть такие обстоятельства, которые позволяют использовать ее внутри помещений – к примеру, когда дом строится по технологии монолитного бетонирования и в проекте заложен внутренний балкон, который в таких ситуациях зачастую используется в качестве переходной площадки двухмаршевой лестницы.
  4. Кирпич и прочие блоки. Из этого материала можно сформировать разве что ступени – сами понимаете, что площадку из нее выложить весьма трудно. Это, скорее всего, вспомогательный материал, который в большинстве случаев применяется для формирования контуров ступеней первого марша. Используются такие материалы только в том случае, когда первый лестничный марш обеспечивает подъем на небольшую высоту (до 1 м) – в таком случае из кирпича или блоков одновременно изготавливается и опалубка для переходной площадки.
  5. Древесина. Наравне с металлом, это еще один наиболее распространенный материал для изготовления лестниц – конструкции, изготовленные из древесины, имеют весьма впечатляющий, красивый и теплый внешний вид. Эти лестницы можно назвать идеальными для дома, если бы не одно «но» – цена. Прочная и качественная древесина обходится весьма дорого, а простая дешевая сосна не обеспечивает ни эстетики, ни прочности, ни долговечности. Именно по этой причине большинство людей предпочитают комбинировать различные материалы, добиваясь тем самым и увеличения характеристик двухмаршевых лестниц, и снижения их себестоимости.

    Двухмаршевая лестница с площадкой своими руками фото

В общем, выбор материала для лестницы – штука весьма простая. Если хотите красивое и надежное изделие этого типа, значит необходимо комбинировать. То есть строить металлический каркас и облицовывать его потом понравившимся вам способом, вернее, материалом. Чаше всего это древесина, но не исключены и другие материалы. К примеру, никто не запретит вам забетонировать ступени и облицевать их плиткой или натуральным камнем. По большому счету, ступени для двухмаршевой лестницы, как и саму переходную площадку, можно сделать даже из толстого каленого стекла.

Как сделать двухмаршевую лестницу: монтаж по месту

Одним из преимуществ двухмаршевых лестниц является их сравнительно простая технология изготовления. Если не внедряться в детали, то представить ее можно в виде последовательности работ из трех этапов.

  1. Переходная площадка. Для нее в стене придется замуровать пару балок. Как вариант, площадку можно установить на опоры, но в таком случае пространство под лестницей нельзя будет использовать эффективно. В принципе, в таких ситуациях под первым лестничным маршем (и под площадкой в том числе) сооружается кладовая.
  2. Изготовление и установка нижнего лестничного марша – технология его изготовления в полной мере зависит от используемых материалов. Информацию об этом вы легко сможете найти на других страницах нашего сайта.
  3. Изготовление и установка верхнего лестничного марша. Отличий от нижнего марша здесь практически нет. Все точно так же, за исключением некоторых деталей.

    Двухмаршевая лестница своими руками фото

Видео удалено.

Видео (кликните для воспроизведения).

Как правило, при монтаже лестниц подобной конструкции такого порядка, как описан выше, никто не придерживается. В большинстве случаев сначала создается полноценный каркас всего изделия сразу, потом на него монтируются ступени, подступенки, балясины и перила.

И в заключение темы о том, как изготавливается двухмаршевая лестница, остается добавить только одно – ни один монтаж подобных конструкций не производится без предварительных расчетов. Даже если не принимать во внимание такие моменты, как допустимая нагрузка на лестницу, то все равно придется рассчитывать и высоту ступеней, и угол наклона маршей и даже высоту положения переходной площадки. Без этого не обойтись, если вы действительно хотите изготовить качественную и красивую лестницу своими руками.

Автор статьи Александр Куликов

Калькулятор лестницы онлайн с поворотом на 180 градусов рассчитает все необходимые параметры деревянной П образной двухмаршевой лестницы на косоурах с поворотной площадкой на 180 градусов.

Результатами расчета станут:

  • 3D модель поворотной лестницы на 180,
  • подробные чертежи,
  • рассчитанные размеры будущей лестницы с площадкой,
  • существенная экономия вашего времени, которое вы бы потратили, рассчитывая все самостоятельно!

Данные для расчета лестницы с поворотом на 180 онлайн

Для онлайн расчета лестницы с поворотом на 180 градусов вам необходимо внести исходные данные — высоту проема (между чистым полом верхнего этажа и полом нижнего этажа), предполагаемую длину лестницы и ее ширину, а также предполагаемое количество ступеней (которое в процессе работы с калькулятором можно пробовать методом перебора для получения идеальной конструкции двухмаршевой лестницы).

Советуем выбирать нечетное количество ступенек для вашей деревянной лестницы — так будет удобнее по ней передвигаться, так как начинать и заканчивать движение будет одна и та же нога.

Рекомендации по идеальным размерам ступеней, оценке безопасности и комфортности лестницы будут приведены ниже. При расчетах лестницы часто прибегают к формуле «идеальной безопасной лестницы», разработанной несколько столетий назад французским инженерем Блонделем: 2 высоты ступени + ширина ступени = 63 см. Стандартная длина шага 60 — 63 см.

Какие данные вы получите в ходе расчетов?

Программа оценит введенные вами входные данные по свободному пространству в доме, которое вы хотите отвести под П — образную поворотную лестницу на 180 градусов. На основании введенных размеров будет рассчитан:

  • угол наклона лестницы на косоурах, который вы самостоятельно сможете сравнить с приведенным ниже оптимальным углом.
  • размеры ступеней и подступенков — высота, ширина
  • размеры площадки
  • размеры косоуров, размеры запилов

Также будут сформированы 3D модель лестницы и различные подробные чертежи.

Чертежи двухмаршевой лестницы с поворотом на 180 градусов

 По итогам расчетов онлайн программа лестницы сформирует чертежи на соответствующих вкладках:

  • вид лестницы сбоку
  • вид лестницы сверху
  • чертеж косоуров верхнего марша
  • чертеж косоура нижнего марша
  • подробный чертеж ступеней

 Итоговые чертежи содержат все необходимые размерные обозначения.

Давайте теперь посмотрим, какие же размеры и параметры присущи удобным, практичным и безопасным лестницам.

Оптимальные параметры лестницы для удобной конструкции

На стадии проектирования очень важно внимательно отнестись к требованиям высоты ступеней, углу наклона лестницы, ведь переделать в дальнейшем будущем уже построенную и неудобную лестницу будет очень сложно. На практике при проектировании и строительстве деревянной лестницы чаще всего используют следующие размерности и параметры:

  • Угол наклона деревянной лестницы —  29 — 35 градусов. Всё, что ниже приближается по функциональности к пандусам, занимает много места в доме. Всё, что выше — приближается больше к чердачному варианту крутой приставной лестницы, ходьба по такой лестнице неудобна, зачастую просто опасна.
  • Ширина лестницы. За стандартную величину в частном доме принимают 90 — 110 см. Если свободное пространство ограничено, можно ширину проема заузить, минимальное критическое значение — 80 см. Не забывайте, что по такой лестнице не только нужно будет ходить по одному человеку, но иногда переносить мебель и крупногабаритные предметы, которые попросту не поместятся в узкий проем.
  • Высота и ширина ступеней. Согласно стандартам максимальная удобная и нетравмоопасная высота ступенек не может превышать 200 мм. Обычно 15 — 17 см. Оптимальная ширина ступени 27 — 30 см — таким образом нога взрослого человека отлично помещается на ступень, а оптимальная высота ступени позволяет не напрягать сильно ноги во время подъема или спуска.
  • Толщина ступени. Для изготовления ступеней используют деревянные доски толщиной 4 — 5 см (тонкая будет скрипеть). Для подступенка оптимальная толщина — 2,5 — 3 см.
  • Свес ступени. Минимальный выступ деревянной ступени (свес) над подступенком — 30 мм, максимальный — 40 мм. Свес увеличивает поверхность ступени.
  • Количество ступеней для одного пролета лестницы — не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша. Советуем количество ступенек сделать нечетным — таким образом, начинать и заканчивать подъем или спуск по лестнице вы будете одной и той же ногой.
  • Высота перил должна начинаться от 90 см в целях безопасности.
  • Высота в проходе лестницы — от любой ступеньки марша до пола верхнего этажа или перекрытия верхнего марша лестницы, должна составлять от двух метров.
  • Толщина косоура — изготавливается из доски толщиной в среднем 5 — 7 см.

Если говорить о нагрузках, которые испытывает стандартная лестница в жилом доме  — 300 кг/м². Прогиб не должен превышать 1/400 пролёта.

Расчет двухмаршевой лестницы с поворотом на 180 с помощью онлайн калькулятора KALK.PRO — удобный и простой способ рассчитать и спроектировать своими руками лестницу, благодаря корректным алгоритмам программы, наглядной 3D визуализации и подробным чертежам. Используйте калькулятор и сами убедитесь!

Легкая лестница из 2 маршей

Лестничные конструкции в доме обеспечивают доступ к различным помещениям и способны выполнять несколько функций одновременно. Простая двухмаршевая лестница – оптимальный вариант для обустройства жилья, поскольку ее сборка и монтаж не потребуют значительных средств и усилий.

Металлический пролет в стиле hi-tech

Преимущества двухмаршевых конструкций

Двухмаршевая лестница с площадкой – один из наиболее выгодных вариантов для оформления загородного дома или городской квартиры. Монтировать своими руками или приглашать специалистов – зависит от бюджета ремонта и умения обращаться с инструментами. Простая конструкция не требует длительного монтажа и считается самой безопасной и удобной.

Классическая деревянная лестница

К остальным достоинствам 2-маршевого полотна относятся:

  • простота ухода и ремонта;
  • высокая функциональность;
  • декоративные свойства;
  • небольшая цена;
  • огромный выбор материалов;
  • дополнительная комплектация.

Сборные лестничные марши просто изготовить по индивидуальному проекту, который будет полностью соответствовать ожиданиям хозяев и идеально вписываться в планировку и интерьеры помещения. Эскизы и фото макета помогут составить впечатление о грядущей перепланировке и о возможных изменениях обстановки.

Выбор материалов

Среди требований к основным материалам есть первостепенные – экологичность, безопасность и практичность, и второстепенные – эстетические свойства, стоимость, возможность отделки.

К основным материалам для готовых или собранных своими руками полотен относятся традиционные металл, бетон, камень и дерево. Входящие в моду триплекс и архитектурный пластик можно как использоваться отдельно, так и совместно с другими покрытиями. Стекло считается эффектным украшением для отдельных элементов.

Конструкции для второго этажа можно приобрести дешево, если задаться целью, – сэкономить на декоре и отделке. Примеры оформления (подробные отчеты и фото инструкции) могут натолкнуть на мысль и подкинуть пару-другую оригинальных идей для самостоятельной реализации.

Своими руками декорировать лестницу обойдется дешевле, но некоторые способы требуют расходных материалов и специальных инструментов.

[3]

Виды конструкций

Подбирая лестницу на второй этаж, отталкиваться следует от количества свободного пространства. Поворотные марши существенно экономят место, но считаются менее удобными и безопасными.

Классификация полотен:

Одномаршевая лестница

Поворотный марш с открытыми проступями

Полотно из всего лишь одного марша идеально подойдет на роль маленькой лесенки на чердак или в подвал, то есть туда, где протяженность лестницы должна быть короткой. Добротные и надежные, такие конструкции гармонично вписываются в любую обстановку. При сборке своими руками нужно лишь правильно подобрать размеры.

Двухмаршевая лестница

Площадка с поворотом существенно расширяет возможности при проектировании. Наиболее популярными являются повороты на 90º или 180º, но сделать нестандартную конструкцию – не проблема. Просмотрев фото готовых моделей, можно выделить основные типы маршей. Лестницы на второй этаж чаще всего реализуют в виде букв Г или П, реже встречаются V-образные варианты или конструкции из сборных серий произвольной формы.

Многомаршевые модели

Обеспечить доступ на второй этап может одномаршевая лестница и более сложные полотна из 2 маршей. Как правило, увеличение количества пролетов требуется для зданий с большей этажности. В частных домах такие модели используются, если одна и та же лестница ведет не только на второй этаж, но и поднимается выше – на чердак или мансарду. Трехмаршевая лестница – не самый популярный вариант при сборке своими руками из-за сложности реализации и занимаемого места. Две площадки имеет смысл монтировать в тех случаях, когда высота второго этажа превышает 3 метра.

Существует мнение, что своими руками проще всего собрать прямое одномаршевое полотно, но это не всегда верно. Важную роль играет метод крепления ступеней.

Одномаршевая лестница с плавным изгибом

Детали и особенности лестничных конструкций

При изготовлении марша своими руками важно рассчитать нагрузку на каждом из элементов, исходя из особенностей материалов и предполагаемых габаритов. Фото готовых вариантов из различных серий могут подсказать некоторые тонкости. Так, трехмаршевая лестница имеет два одинаковых пролета, располагающихся по краям, а тот, что в середине – всегда немного меньше. 2-маршевая лестница с площадкой – не единственный вариант компактной реализации. Поворот можно осуществить с помощью забежных ступеней особой формы.

Трехмаршевая конструкция с забежными ступенями

По типу крепления лестницы на второй этаж делятся на:

  1. Консольные. Могут закрепляться непосредственно на стене или с помощью венца, а также удерживаться с помощью одного или пары косоуров.
  2. Монолитные. Классическая одномаршевая лестница и двухмаршевые полотна, выполненные одним массивом, а также более сложные модели с забежными ступенями (прямые и спиралевидные).
  3. На тетивах и косоурах. Различаются по своей опоре – ступени располагаются между балками или опираются на них.

Трехмаршевая лестница чаще всего предполагает наличие косоуров или балок. Конструкции сложных типов зачастую проще заказать (а размеры подогнать по фото помещения), нежели правильно спроектировать и собрать.

Рекомендации и советы по выбору, покупке и монтажу двухмаршевых конструкций своими руками или с помощью профессионалов обязательно облегчат жизнь многим желающим сконструировать свою лестницу! А чтобы облагородить свою лестницу, прочтите статью об отделке лестничных маршей с фото.

Видео удалено.

Видео (кликните для воспроизведения).

Источники:

  1. Ищенко И. И. Каменные работы; Высшая школа — М., 2016. — 240 c.
  2. Павлов, А. С. Экономика строительства. Учебник и практикум. В 2 томах (комплект) / А.С. Павлов. — М.: Юрайт, 2015. — 678 c.
  3. Автоматизация и роботизация строительства / А.С. Булгаков и др. — М.: Дрофа, 2013. — 456 c.

Двухмаршевая деревянная лестница с площадкой своими руками

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Чердачная лестница с люком своими руками

Многие желают жить в уютном загородном доме с чердачной комнатой или мансардой. При проектировании и строительстве такого жилья встает вопрос об удобном и безопасном подъеме на второй этаж. Поэтому стоит подробнее рассмотреть нюансы изготовления лестницы для чердака.

Особенности

Чердачная лестница необходима не только в доме с мансардой, она потребуется, даже если чердак не используется для жилья – для доступа к крыше, ремонтным работам, прокладке коммуникаций. Видов и конструкций ее существует немало, но главное, чтобы она обеспечивала удобный спуск-подъем и была безопасной.

Одним из самых простых вариантов является чердачная лестница, расположенная снаружи дома. Ее изготовить элементарно, но в холодное время залазить на чердак будет не очень комфортно, а чердачный проем, выходящий на улицу, будет пропускать холодный воздух, что в целом увеличит теплопотери внутри жилого дома. Поэтому лучше сразу выбрать проект лестницы на чердак изнури.

Помещение на чердаке может использоваться по-разному. Оно может служить полноценной жилой комнатой, быть мастерской, кладовкой. В зависимости от ее предназначения стоит выбирать вид чердачной лестницы. Если доступ на чердак требуется несколько раз за сезон, то можно обойтись простейшей раскладной моделью из дерева или алюминия, а если на верху будет расположена спальня или детская, то обязательно стоит сделать прочную и удобную конструкцию с люком и перилами.

Задача изготовить лестницу для чердака своими руками для опытного мастера не слишком сложная, главное – это заранее выбрать ее тип, форму, расположение и предварительно создать чертежи с размерами. Простейшие раскладные варианты изготовляются за один день, более сложные модели с перилами и двумя пролетами можно соорудить за 2–3 дня. Чаще всего вход на чердак делают в прихожей, на веранде, но он может быть построен и в любом другом жилом помещении.

Виды

Все виды чердачных лестниц можно условно разделить на переносные и стационарные. Переносные варианты являются обычными стремянками, которые приставляются к чердачному люку и используются по назначению. Постоянно спускаться и подниматься по ним не доставит особого удобства, особенно детям или пожилым людям, а также они являются небезопасными. Их достоинство заключается в том, что они просты в изготовлении, не занимают много пространства в комнате, если они не востребованы, то их можно просто убрать в любое свободное место.

Переносные лестницы чаще всего используют как временные (при строительстве или ремонте), в дальнейшем лучше всего соорудить более надежный и удобный вариант.

Складная конструкция обычно изготовляется из алюминия, так как он прочный и легкий. Внизу расположены опорные балки для придания устойчивости, ширина может достигать 65 см. Шаг ступеней обычно составляет 10–20 см, секций может быть одна или несколько. Самой длинной является 4-х секционная модель, но такая высота обычно не требуется, для высоты этажа 2,5–3 м достаточно двух секций.

Раскладная чердачная лестница по механизму своей разборки может быть:

  • выдвижная;
  • ножничная;
  • рычажная;
  • откидная.

Раздвижная чердачная лестница из алюминия хороша тем, что легко раскладывается до нужной длины и надежно фиксируется, а в сложенном состоянии занимает совсем немного места, ее можно прислонить к стене или положить на чердаке. Все подобные конструкции можно легко найти в строительных магазинах, так что даже не придется ничего делать самостоятельно.

Другой вариант – это смонтировать самодельную лестницу с откидной частью. Крепиться она может на потолочной двери или люке, затем легко откидываться и раскладываться. Секций может быть 2–3, в разложенном состоянии она получается жесткая и стационарная. Для монтажа ее каркаса и ступеней используют твердые породы древесины, а для крепления и механизма раскладывания – металлические детали. При грамотном проекте и аккуратной работе такая конструкция может быть автоматическая, очень удобная и совершенно безопасная.

Интересный вариант компактных конструкций, которые крепятся изнутри к чердачному люку – это ножничные лестницы. Они чаще всего изготовляются полностью из металла, а при открытии заслонки на чердак раскладываются на подобии гармошки или трамвайного токосъемника. Каркас является очень легким, легко крепится к деревянному люку с помощью болтов. Недостатком является то, что спустя некоторое время интенсивной эксплуатации металлические детали начинают скрипеть. Поэтому надо не забывать смазывать их периодически.

Разновидностью выдвижной является телескопическая чердачная лестница. Она состоит из множества алюминиевых трубок, которые складываются один в один. В сложенном виде она занимает мало места, легко крепится к чердачному люку. Для того чтобы разложить ее, предусмотрена специальная ручка. Но такие модели не пользуются особой популярностью.

Очень распространенный вариант – это монолитные лестницы, то есть не раскладывающиеся и не переносные. Такие подъемные конструкции хоть и занимают больше места, но являются крепкими, не нуждаются в подвижных деталях, могут прослужить не одно десятилетие. Их можно изготовить из качественной древесины, снабдить перилами, а подлестничное пространство использовать с максимальной пользой.

Однопролетная монолитная лестница – самая простая в изготовлении, но она может иметь слишком крутой подъем, что вызовет неудобство при регулярном использовании. Самой удобной может стать конструкция с двумя пролетами, расположенными перпендикулярно или параллельно друг к другу. Единственная проблема заключается в том, что она будет забирать максимальное пространство. Чтобы сэкономить место, многие мастера возводят в небольшом помещении винтовую лестницу.

Монолитные лестницы на чердак или мансарду с одним или двумя пролетами изготовляются из дерева, но есть и модели с каркасом из металла, имеющие деревянные ступеньки. Чаще всего их делают в укромном, самом невостребованном месте помещения. Удачным решением будет расположить их у стены или в углу комнаты.

Материалы

Чердачная лестница может быть металлическая и деревянная. Для раздвижных и откидных конструкций лучше применять металл, который будет меньше изнашиваться при постоянном трении деталей.

Чаще всего выбирают алюминий, который является легким, прочным и не подвержен коррозии.

Лестничная фурнитура включает петли, болты, пружины, которые могут быть изготовлены из нержавеющей стали.

Стационарную и монолитную лестницу на чердак лучше всего изготовить из дерева. Оно легко обрабатывается и скрепляется. Обычно выбирают твердые породы древесины: дуб, бук, сосну. Материал должен быть хорошо высушен, обработан лаком и антисептиком. Для каркаса и ступеней берутся бруски толщиной не менее 2 см.

Фурнитура

При монтаже деревянной монолитной лестницы для скрепления деталей понадобятся только обыкновенные гвозди. Для раздвижных или откидывающихся потолочных вариантов потребуются более сложные комплектующие. Для открытия чердачного люка понадобятся металлические уголки и полоски, петли, шарниры, болты или саморезы. Количество деталей подбирается в зависимости от длины лестницы и числа секций.

Монтаж

В качестве примера изготовления удобной и безопасной лестницы на чердак можно рассмотреть устройство складной модели из трех секций, которая откидывается вверх на потолочный люк. Ее можно построить самостоятельно практически в любом загородном доме с потолками из дерева с высотой до 280 см.

Пошагово она изготовляется в несколько этапов.

  • Вначале необходимо изготовить чердачный люк. Потолочный проем может иметь любые размеры, например, 80х70 см. Сам люк должен легко открываться и выдерживать конструкцию сложенной лестницы. Для его изготовления берутся бруски 5х5 см и фанера толщиной 1 см. Брусья, выпиленные по размерам проема, соединяются с помощью клея и саморезов, для жесткости можно укрепить раму металлическими уголками. Затем к ней прибивается фанера с помощью тонких гвоздей.
  • Далее необходимо установить люк на потолочное перекрытие с помощью шарниров, чтобы он легко и плавно открывался и закрывался. На этом этапе важно правильно подобрать и монтировать шарнирный механизм. На чердаке должно быть достаточно места для откинутого люка. Если помещение под крышей холодное, то стоит дополнительно утеплить чердачный люк, поместив между слоями фанеры какой-нибудь утеплитель, обшить края резиновым уплотнителем, чтобы не было щелей.
  • После этого необходимо сделать саму лестницу. Для нее берется доска 2х10 см, выпиливаются секции нужной длины. Ступени нужно крепить не под прямым углом, а под наклоном в соответствии с углом наклона самой лестницы, то есть в разложенном состоянии они должны лежать горизонтально.
  • Далее секции скрепляются с помощью металлических шарниров таким образом, чтобы вся конструкция легко раздвигалась и складывалась. Собранная лестница из трех секций крепится на люк с помощью металлических уголков.
  • Далее можно прикрепить к чердачной двери удобную ручку, защелки или замки.

Другой пример чердачной лестницы в деревянном доме, которую можно сделать самому – это стационарная монолитная конструкция с одним пролетом. Место для нее стоит выбрать в углу комнаты, чтобы одной стороной лестничный марш упирался на стену. Так как подъем будет довольно крутым, то лучше всего снабдить лестницу деревянными перилами. Для каркаса и ступеней выбираются дюймовые доски шириной 10 см.

Ступени выпиливаются шириной 650 см, шаг между ними должен составлять 10–15 см, длина будет зависеть от высоты потолка. Для перил можно взять полированные брусья 5х5 см. Установка происходит на анкера или шурупы. При необходимости на чердачный проем монтируется люк, открывающийся при помощи петель с шарнирами.

Достоинства такой конструкции в том, что она легко собирается и устанавливается, имеет приятный вид, а при ремонте легко демонтируется.

Советы и рекомендации

Монтировать деревянную лестницу с одной секцией длиной более 3,5 м не рекомендуется, так как при этом страдает ее жесткость, конструкция имеет риск обрушиться. В частном доме с высокими потолками лучше использовать монолитный вариант с 2–3 пролетами. Если высота этажа большая, а места мало, то есть неплохой вариант винтовой лестницы. Но такие сооружения не очень удобны, существует большой риск падения.

Лестницу на чердак с улицы тоже можно сделать стационарной, прилегающей к стене деревянного дома. Но такой вариант хорош только для теплого климата, или если ей пользоваться нерегулярно. Часто такие проекты используют в домах с мансардой для дополнительного входа на верхнюю комнату. Если возможности построить прочную и красивую внутреннюю конструкцию не позволяют, а пользоваться чердаком нужно регулярно, то можно создать простейший временный уличный вариант.

Для удобства использования ступени должны иметь шаг не более 20 см, но и слишком часто их располагать не следует. Оптимальная высота составляет 19,3 см.

Если они изготовляются из дерева, то их толщина должна быть 18–22 мм, в противном случае лестница имеет риск обрушиться. В здании высотой до 280 см количество ступеней однопролетной лестницы будет 14–15.

Оптимальный угол наклона раскладной или однопролетной лестницы составляет 60–75 градусов. Если он меньше, то крутизна подъема слишком большая, пользоваться становится неудобно и опасно. Если наклон будет больше, то конструкция будет занимать много места в комнате. Вообще рассчитано, что для комфортного подъема общая длина пролета в такой модели должна быть на 35 см больше высоты от пола до потолка.

Расчет показывает, что оптимальная длина ступенек должна быть не менее 65 см, тогда по ней можно свободно перемещаться. Но если место позволяет, можно увеличить эту величину. Складная или однопролетная деревянная лестница должна выдерживать вес 150 кг. По ширине ступеньки должны быть не менее 20 см, тогда на них будет удобно ступать.

Есть возможность купить готовые складные механизмы чердачных лестниц. Но при этом нужно правильно учитывать их размеры, чтобы они вписывались в сложенном виде в потолочный проем, надежно крепились к люку, а в разложенном виде были как раз по высоте комнаты.

Если такой подъем на чердак решено сделать полностью самостоятельно, то стоит создать подробный чертеж с размерами, расчет возможной нагрузки, составить смету, включающую стройматериалы для каркаса, ступенек и перил, фурнитуру и крепежные детали, утеплитель для люка.

В отличие от перил ступени лучше не делать из гладкого отполированного дерева. В этом случае поверхность будет очень скользкой и велик риск падения, особенно при большой крутизне или винтовом варианте. Если все же древесина слишком гладкая, то лучше всего снабдить ступени противоскользящими наклейками.

Удачные примеры и варианты

Ножничная лестница на чердак является простой в установке, сравнительно дешевой. Но она не такая удобная при подъеме, да и вид не слишком привлекательный.

Раскладная деревянная лестница, крепящаяся к люку, смотрится красиво. Как видно, механизм снабжен специальной ручкой, так что никаких стремянок и табуреток не потребуется.

Красивый вариант монолитной конструкции из дерева с оригинальными ступеньками можно изготовить и собрать своими руками.

Симпатичная на вид раскладная конструкция с люком является очень простым устройством. Монтаж выполняется быстро и легко.

Монолитная лестница из дерева с перилами характеризуется практичностью и удобством. Для ее монтажа потребуется минимум материалов и крепежных деталей.

Инструкция по изготовлению лестницы на чердак своимим руками в следующем видео.

5 простых шагов для создания лестницы на чердак или чердак

Чердак предлагает вам прекрасную возможность спрятать наименее, но все же важные предметы использования безопасным и организованным способом. Это скрытое отделение дает вам безмерные возможности исследовать неиспользуемое пространство. Вы даже можете превратить эту дополнительную комнату в полноценную спальню или официальную передышку.

Для этого вам понадобятся основные принадлежности и инструменты для удобного переноски мебели и другого необходимого большого и малого оборудования.Национальная ассоциация домостроителей эксперты предлагают, чтобы ступеньки чердака имели ширину не менее 42 дюймов.

Необходимые инструменты : пиломатериалы, ручная пила и важная пила

Шаги построения лестницы на чердак : Прежде чем что-либо делать, получите надлежащие инструкции от опытного плотника, чтобы сделать вход на чердак.

Шаг 1:

Начните с резки или поломки оштукатуренного потолка стены, чтобы пройти на чердак. Это не работа своими руками, если и до тех пор, пока у вас не будет опыта выполнения таких сложных задач.Начните с очерчивания проема снаружи чердака, забейте длинными гвоздями возле балки крыши и, наконец, отметьте периметр вашей будущей лестницы.

Шаг 2:

Используя четырехугольник плотника, нарисуйте проем лестницы на потолке под чердаком. Тренируйте ножовку и сделайте гравировку через одну из балок. Сделайте дополнительные разрезы, встав на каркасную лестницу « A », но никогда не делайте пропилы в двойную балку, так как она удерживает конструкцию дома в целости. Постройте рамы из деревянных досок, исходя из периметра, который используется для проема лестницы.Всегда используйте гвозди с плоской головкой из нержавеющей стали длиной 4 дюйма.

Шаг 3:

Определите длину косоура лестницы с помощью плотника. Плотник может точно измерить длину лестницы от основания до верха проема чердака. Стрингеры поддерживают продольные гвозди по всей конструкции, чтобы стать важной частью ступенчатой ​​лестницы. Это хороший вариант, чтобы отрезать каждую из двух стрингеров в местной столярной мастерской по соседству.Используйте «шурупы» или «пистолеты для гвоздей», чтобы обезопасить стрингеры на полу и на вершине проема чердака.

Шаг 4:

Лучше покупать готовые ступени для стрингеров. Убедитесь, что вы хотите, чтобы подступенок каждой ступени был огорожен. Если да, то, следовательно, надрежьте достаточно длины, чтобы поместиться в передней части ступеньки. Используйте гвозди небольшого размера без головок и закрепите их, чтобы установить ступени и подступенки. С помощью плотника разбейте гвозди под поверхностью дерева.

Шаг 5:

Подшивка поверхностей лестницы гипсокартоном или деревянными панелями. В зависимости от вашего карманного размера вы можете использовать высококлассные панели или фанерные панели. Можно установить дверцу небольшого размера на крайней стороне лестницы. Крепления в виде деревянных поручней помогут людям сохранять равновесие при подъеме или спуске. Используйте фиксатор, чтобы прикрепить металлическую фурнитуру к каркасу стены, чтобы обеспечить надежный захват поручня. Лучше приобрести готовый поручень и прикрепить его к фурнитуре снизу поручня.

Выполнив вышеупомянутые шаги, вы сможете поразительным образом использовать недостаточно используемое пространство.

Как построить чердак

Добро пожаловать в наш пост о том, как построить лестницу на чердак.

Планируете ли вы превратить чердак в складское помещение? Тогда было бы лучше, если бы у вас был удобный способ подняться на чердак.

У вас есть два варианта — вы можете купить чердачную лестницу и установить ее или построить самостоятельно.

Покупка чердачной лестницы увеличивает стоимость, которая будет зависеть от ваших конкретных требований и выбора лестницы.Однако цены варьируются от менее 100 до более 1600 долларов в зависимости от материалов лестницы, грузоподъемности, размера проема, длины и качества конструкции.

Итак, вы ищете что-то простое, безопасное и недорогое. Верно?

Хорошая новость в том, что если у вас есть базовые навыки столярного дела и вы уверены, что справитесь с этим достаточно хорошо, то вы можете сделать это самостоятельно.

Что вам понадобится помощь некоторых необходимых инструментов и несколько часов.

Давайте узнаем, как построить лестницу на чердак.

Как построить чердак — Пошаговые инструкции

Здесь мы объясним 10 шагов по созданию складной деревянной лестницы для чердака своими руками, которую каждый может выполнить за пару часов.

Шаг 1. Соберите необходимые расходные материалы и инструменты

Вам понадобятся следующие расходные материалы:

  • Две части бруса 2 × 4 для изготовления лестничной рейки
  • Брус 2 × 4 для изготовления ступенек (по необходимости)
  • Гвозди или шурупы
  • Рулетка
  • Карандаш

Вам понадобятся следующие инструменты:

  • Квадрат обрамляющий
  • Торцовочная пила
  • Циркулярная пила
  • Петли
  • Дрель или перфоратор

Шаг 2: Измерьте необходимую высоту лестницы

Перед тем, как приступить к процессу строительства лестницы-чердака, необходимо измерить необходимую высоту лестницы.Для этого измерьте высоту от земли до уровня посадки чердака. Затем добавьте 12 дюймов к этому размеру. Поможет определить необходимую длину перил лестницы.

Шаг 3: Распилите пиломатериал для перил лестницы

Отрежьте два бруса 2 x 4 до этого размера с помощью торцовочной пилы. Обычно для изготовления чердачной лестницы своими руками чаще всего используется брус 2 х 4, но вы также можете использовать более толстую древесину.

Шаг 4: Определите угол нижнего конца направляющих.

Прислоните поручни к чердаку с пола. Измерьте угол между направляющими и перпендикуляром к полу. Для определения угла можно использовать обрамляющий квадрат.

Или, проще говоря, вы можете определить, под каким углом лестница должна быть заподлицо с полом.

Шаг 5: Обрежьте нижние концы

Обрежьте один конец обоих пиломатериалов под заданным углом. В этом случае мы обрезаем конец под углом 15 градусов. Эти два скошенных под углом конца — нижние ножки лестницы.Чтобы обрезать эти концы, вы можете использовать циркулярную пилу или пилу с радиальным концом.

Шаг 6: Определите количество ступеней, разметьте и отрежьте 2×4 соответственно

На этом этапе вы определите, сколько ступенек вам понадобится, чтобы с комфортом пользоваться лестницей, и на каком расстоянии вы их разместите. Начните с разметки расположения нижней и верхней ступеньки на одной из направляющих лестницы.

Отмерьте и сделайте отметку на расстоянии 12 дюймов от нижнего края обеих частей. Это позиция для первой ступеньки.

Снова измерьте расстояние от верха каждой детали и сделайте отметку на расстоянии 12 дюймов для верхней перекладины. Затем измерьте расстояние между верхней и нижней перекладиной.

Чтобы определить количество ступеней между верхней и нижней ступеньками, разделите полученное расстояние на 10,5 (число следует округлить в меньшую сторону).

Отметьте рельсы для каждой ступеньки. Имейте в виду, что ступеньки следует размещать на расстоянии не более 10,5 дюймов друг от друга. Например, если общая длина вашей лестницы составляет 8 футов.общее количество ступеней будет от 8 до 9.

Длина каждой перекладины зависит от доступного пространства и ширины лестницы, которую вы хотите построить. Однако, если вы используете 2×4, перекладина должна быть 4 дюйма в высоту и 18 дюймов в ширину.

Шаг 7: Прикрепите перекладины к боковым направляющим

Для этого установите перекладину на место и прикрепите каждую сторону каждой отдельной перекладины к поручню, используя винт для настила или прочные гвозди на каждом конце. Забейте их шуруповертом / дрелью.Повторите процесс, чтобы прикрепить все перекладины.

Строительство деревянной лестницы на чердак практически завершено.

Шаг 8: Превратите эту прямую лестницу в складную

Теперь вам нужно превратить в складную лестницу с тремя секциями. Складную чердачную лестницу легко складывать и хранить на чердаке. Чтобы превратить ее в складную лестницу, разрежьте ее пополам, чтобы получить две части, используя циркулярную пилу. Снова разрежьте одну из половинок на две равные части.Это означает, что вы получите всего три штуки.

Шаг 9: Соберите вместе все три раздела

Соберите все три части лестницы с помощью петель. Это позволит вам сложить секции друг на друга в форме гармошки.

Шаг 10: Закрепите лестницу на чердаке

Прикрепите лестницу к двери чердака. Прикрутите самую длинную секцию лестницы к дверце чердака.

Отшлифуйте лестницу и нанесите лак для дерева, чтобы она выглядела блестящей.

Наконец, вы сделали простую, красивую и практичную лестницу!

Построить лестницу на чердак своими руками очень просто. Верно?

Попробуйте!

Спасибо, что уделили время чтению нашей статьи о , как построить лестницу на чердак .

Стрингеры чердачных лестниц от Fast-Stairs.com

Если вы хотите получить или изменить (со складной / убирающейся лестницы) доступ к чердаку с помощью постоянной лестницы, теперь вы можете построить и установить один за полдня с помощью модульных регулируемых стальных лестниц Fast-Stairs.Ваш проект мансардной лестницы выиграет от:

  • Удобство транспортировки и переноски (упаковка макс. 70 фунтов)
  • Регулируется по высоте и ширине
  • Защита от ржавчины (устойчивость к влаге / плесени)
  • Super solid (грузоподъемность 1 тонна)
  • Быстрая и простая сборка
  • 85% из переработанной стали
  • Соответствующие стандартам Кодекса

  • или модели с более крутой лестницей
  • Экономичный
  • Ограниченная гарантия

Предназначен для безотказного строительства и монтажа чердачных лестниц своими руками

Fast-Stairs — это уникальный, быстрый и простой способ построить долговечные, отдельно стоящие чердачные лестницы высотой от 2½ до 13 футов.Больше не нужно бороться с шаткой складной лестницей на чердаке. Калькулятор лестниц не требуется. Просто измерьте высоту от пола до чердака по вертикали , а затем выберите онлайн регулируемую модель Fast-Stairs, которая соответствует желаемой высоте лестницы на чердак. Убедитесь, что у вас есть необходимый горизонтальный участок нижнего этажа и что проем на чердаке достаточно велик (обычно 70% от размера горизонтального участка) для зазора над головой 80 дюймов. Fast-Stairs также предлагает модели лестниц с большей экономией места (высота подступенка 8¼ »).

Fast-Stairs предлагает решения для постоянных чердачных лестниц своими руками для потребителей, моделистов, строителей и подрядчиков. Нет более быстрого, простого или лучшего способа построить сверхпрочную и экономичную чердачную лестницу. Просто скрепите секции стрингера болтами с скользящими соединителями и прикрутите ступеньки / ступени (не входят в комплект) по вашему выбору к перфорированным сварным стальным опорам ступеней. Fast-Stairs также позволяет вам позже переместить и / или обновить отделку вашей чердачной лестницы.

Закажите онлайн, по телефону или электронной почте для доставки от 2 до 5 дней в любую точку континентальной части США и Канады.Все оцинкованные соединительные элементы с шестигранным ключом входят в комплект поставки Fast-Stairs, который легко транспортировать и переносить.

Щелкните здесь, чтобы узнать о двух простых методах крепления перил к лестнице на чердак.

Купите стальные балки для лестниц прямо сейчас!

11 безумно умных идей лестниц на чердак, которые вы можете скопировать для своего дома

Нужна новая лестница на чердак для существующего чердака или переделка нового чердака?

Лестницы на чердаке — это то, что требует изобретательности при проектировании.

И неважно, будет ли это просто чердак для хранения вещей или лестница переделанного чердака.

И это потому, что они могут испортить отпечаток пола под вашим чердаком.

В этой записи блога мы поделимся с вами 11 отличными вариантами, которые вы должны рассмотреть.

После того, как вы прочтете эту запись в блоге , ваш мозг взорвется идеями лестниц на чердак!


Лестница на чердаке 01 — За лестницей за складским помещением


Хорошо, я допускаю, что мы начинаем с антресольного этажа, а не с переделки чердака, но я хочу выделить эту концепцию дизайна.

Этот находится в квартире, и если посмотреть на первое фото, то лестницы не видно!

Однако, когда мы смотрим на заднюю часть этого блока хранения, он хорошо спрятан.

Есть ли на вашем этаже место, где можно спрятать лестницу на чердак ?. Подробнее…


Лестница на чердаке 02 — Используете ли вы чердак только для хранения вещей?


Если вы используете место на чердаке только для хранения вещей, тогда вам идеально подойдет простая лестница на чердак.

Вам нужно будет вырезать проем в балках потолка, чтобы проверить его структурную устойчивость.

Однако, с учетом всего сказанного, установить очень просто. Подробнее…


Лестница на чердаке 03 — Спускная лестница, построенная от начала до конца


Это действительно классное видео, показывающее, как парень от начала до конца построил свою лестницу для спусков.

Большим преимуществом подъемных лестниц является то, что они не влияют на площадь пола внизу, в то время как лестницы без подъема, скорее всего, будут.

Итак, спросите себя, как часто вы будете посещать чердак?


Лестница на чердак 04 — Лестница на чердак, которая служит складом


Мне очень нравится этот, ступеньки лестницы — это еще и ящики для хранения одежды и всего, что вы хотите туда бросить.

Я большой поклонник вещей, которые можно использовать дома по-разному, и этот — отличный тому пример.

Не могли бы вы использовать что-то подобное для своего чердака? Подробнее …


Откройте для себя 3 простых способа узнать

Сколько будет стоить переоборудование лофта

Получите точную стоимость для потенциального преобразования лофта

за 5 минут или меньше , да, это действительно так быстро!

Лестница на чердаке 05 — Лестница для самостоятельного монтажа


Эта стандартная лестница называется лестницей Gamia Mini Plus Space Saver.

Это тот, который можно собрать самостоятельно.

Он также выглядит довольно круто, поэтому имеет приятную отделку.


Loft Stairs 06 — Amazing Spiral Staircase


Один из типов лестниц на чердак, который мы еще не рассматривали, — это винтовая лестница.

И у нас здесь красавица.

Эта переделанная лестница на чердак на самом деле была сделана из меди.

И цвет металла прекрасно сочетается с освещением.

Итак, вопрос в том, какие материалы будут хорошо работать в вашем доме, кроме обычных деревянных лестниц?

А какое освещение вы могли бы добавить, чтобы по-настоящему это показать? Подробнее…


Лестница на чердаке 07 — Винтовая лестница в середине террасы


Продолжая предыдущую винтовую лестницу, эта лестница предназначена для викторианского дома со средними террасами.

Этот сделан из дерева и имеет квадратный профиль, а не круглый, как показано выше.


Лестница на чердак 08 — Плавающая лестница на чердак

Фотография Smoothcore Architects


Это мансардная переоборудованная лестница в доме в Париже.

Лестница фактически подвешена на поддерживающих тросах, что создает иллюзию «парения».

Вы заметите, что цветовая схема очень проста, а структура лестницы делает акцент.

Подойдет ли этот дизайн вашему дому? Подробнее …


Лестница на чердаке 09 — Лестница для экономии места


Если для переоборудования лестницы на чердак требуется экономия места, то эти конструкции, позволяющие экономить место, могут стать вашим билетом.

Конечно, они не получат никаких наград за дизайн, но они представляют собой недорогой способ сэкономить место с помощью лестницы на чердаке. Подробнее …


Откройте для себя 3 простых способа узнать

Сколько будет стоить переоборудование лофта

Получите точную стоимость для потенциального преобразования лофта

за 5 минут или меньше , да, это действительно так быстро!

Лестница на чердаке 10 — Боковая лестница для хранения


У этого есть умный дизайн, в котором сторона лестницы удваивается для хранения.

Это был бы отличный вариант, если вы не можете избежать, но используете пространство для доступа к своему чердаку.

Если вы собираетесь израсходовать ценные квадратные метры, лучше всего их засчитать! Подробнее…


Лестница чердака 11 — стальная лестница с деревянной резьбой


И, наконец, мы закончили стальной лестницей с деревянной резьбой.

Стальные швеллеры обычно используются для таких лестниц с плоскими стальными пластинами в качестве резьбы.

Затем на стальные пластины кладут древесину для придания красивой отделки.

Эти типы лестниц можно использовать, если вам нужно преодолеть большое расстояние от лестницы на чердак.

Вы также заметите, что в гостиной есть баскетбольное кольцо! Подробнее …


Бонус 01 — 50+ удивительных лестниц на чердак для идей крошечного дома


Нам нравится излишне доставлять наш контент!

А вот видео, демонстрирующее не менее 50 идей лестниц на чердак для вашего дома, если у вас мало места для работы!


Bonus 02 — 30 конструкций лестниц для небольших помещений


Вот еще 30 идей для небольших домов!


Бонус 03 — Больше идей для переоборудования лестниц в лофт


Вот вам еще больше идей!


Бонус 04 — Идеи для переоборудования лестницы в лофт


Это видео посвящено лестницам, чтобы дать вам больше идей для лестниц на чердак.


Спасибо, что заглянули в наш пост Loft Stairs! Если у вас есть какие-либо вопросы, просто задайте их в разделе комментариев ниже.

Чтобы узнать больше о кухне, подпишитесь на нас в Facebook и Pinterest


Еще статьи

Все, что вам нужно знать о ремонте и реконструкции

Все, что вам нужно знать о пристройках для дома и кухни

Все, что вам нужно знать о подвалах и переоборудовании подвала

Все, что нужно знать о переоборудовании чердаков


Хотите знать, сколько будет стоить переоборудование лофта?

Самый частый вопрос, который мы получаем на этом сайте и от наших клиентов: «, как мне получить фигурку из парка мячей для моих строительных работ, чтобы я имел представление о том, во сколько мне это будет стоить, прежде чем я начну?

И на этот вопрос не было простого ответа…

… до сих пор!

Что ж, если вышеупомянутый вопрос также относится к вам, тогда вам нужно проверить наш Ultimate Loft Conversion Costing Toolkit.

По сути, мы опробовали все инструменты калькуляции как офлайн, так и онлайн, и мы собрали этот набор инструментов, который показывает вам, как использовать то, что мы считаем лучшими 3 бесплатными онлайн-инструментами , которые существуют для рынка Великобритании.

Мы разбиваем каждый из них и даем вам пошаговые инструкции по их использованию, и вы будете шокированы тем, насколько они до смешного просты в использовании.

Мы также покажем вам, какая информация вам нужна для их заполнения и как получить эту информацию, если у вас ее нет, опять же, это очень просто.

Это лучший ресурс в больших плохих сетях для получения довольно хороших примерных цифр для преобразования вашего чердака.

И самое приятное то, что вы можете делать все это онлайн, вам не нужно никому звонить, записываться на прием или преследоваться продавцами!

Итого:

  • Откройте для себя 3 бесплатных и сверхпростых онлайн-инструмента расчета стоимости, предназначенных для преобразования чердаков
  • Получите точную стоимость потенциального преобразования лофта за 5 минут или меньше, да, это действительно так быстро!
  • Убедитесь, что вас не переоценивают и не ограбят строители на чердаке вашей мечты.

А это всего лишь образец!

Итак, чтобы узнать больше, все, что вам нужно сделать, это , щелкнув ссылку под :

Откройте для себя 3 простых способа узнать

Сколько будет стоить переоборудование лофта

Получите точную стоимость для потенциального преобразования лофта

за 5 минут или меньше , да, это действительно так быстро!

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Лестница на чердаке — Чередование проступей Экономия места на чердаке

Итак, я совершил великий грех, покрасив все стены в белый цвет.

Ну, не совсем белый … а при естественном освещении он действительно больше похож на намеренно бла цвет грунтовки , кричит, перекрашивай меня !!!

Или, в этом случае, либо начните самую крупную шлифовальную работу в своей жизни, либо научитесь рисовать искусственное дерево.

Но я должен сохранять свое покерное лицо и притворяться, что мне это нравится, и я должен быть сильным. Как только я покажу какое-либо сомнение в своих решениях, команда начнет сомневаться во мне, и тогда каждое решение, которое я приму, станет предметом обсуждения — так что я продолжаю вести себя как , мне нравятся эти белые стены цвета грунтовки.

Но шоу должно идти на — как в буквальном смысле телешоу, потому что у нас есть съемочная группа в плотном графике (я дам вам знать в ту самую секунду, когда смогу, когда шоу выйдет в эфир DIY Network когда-нибудь этой осенью).

Итак, сегодняшний проект, лестница на чердак.

Или, может, лестница. Я еще не уверен.

Мы решили, что лучшее место для лестницы на чердак — это середина изображения выше. Это дает доступ к двум «комнатам» наверху без необходимости проходить через любую из областей (тратя впустую пространство, которое теперь становится коридором).Это также лучшее место для верхнего этажа. Я также хотел, чтобы лестница на чердак поднималась либо в жилую зону, либо в прихожую. Я не мог найти хороший способ заставить его работать в зоне входа, так что сюда ведет лестница.

У нас есть два варианта —

Вариант 1 — Вынуть проем между гостиной и кухней и построить традиционную лестницу вдоль стены.

Плюсы — легкое лазание

Минусы — занимает много места, загораживает кухню, лестница должна быть не только длиннее, но и шире

Вариант 2 — Оставьте выход на кухню из гостиной и постройте лестницу или альтернативную систему лестниц на чердаке вдоль небольшой стены

Плюсы — Экономия места, может быть узким, остается проем между кухней и гостиной

Минусы — наверх труднодоступен (площадь наверху почти вдвое превышает площадь каюты)

После долгих споров мы решили выбрать вариант 2.Мы решили, что по мере старения мы всегда можем вернуться к варианту 1. Потому что я определенно пойду к той бабушке, которая может вырубить новую лестницу на чердак в долгие выходные в хижине.

Но было одно большое НО — лестница должна была быть построена таким образом, чтобы я мог идти вперед, неся ребенка, не держась ни за что другое.

Раньше я делал лестницы с чередующимися ступенями (также называемые корабельными лестницами). Идея заключается в том, что ваша ступня использует только половину лестницы, поэтому вы можете вырезать вторую половину, чтобы между ступенями оставалось больше места, которое в противном случае могло бы перекрываться —

Экономия места по сравнению с лестницей, но с полными ступенями и разумным подъемом.Я лично люблю их, но некоторых людей они сбивают с толку. Хитрость заключается в том, чтобы начать правую ногу и наступать только на более широкую поверхность протектора, с правильной ногой — левой, правой, левой … вы поняли.

Вот как я спроектировал свою лестницу —

1. Я сделал измерения общего подъема и пробежал , с которыми мог работать. Подъем был ровно с 9 футов готового пола до готового пола, а спуск был около 4 футов — вам потребуется более чем в два раза больше, чем для традиционной лестницы.

2. Я взял общий подъем и разделил это число на 8. Обычно делят на 7, но, поскольку я нахожусь в ограниченном пространстве, я выбрал на дюйм больше для средней высоты лестницы. У меня 13,5 — значит, мне нужно 13 шагов.

3. Итак, теперь выясним точный рост. Я взял общий подъем (108 дюймов или 9 футов) и разделил его на количество ступеней — 13, чтобы получить 8,3 дюйма. Это означает, что расстояние от верха протектора до верха протектора будет 8.3 дюйма.

4. Теперь определим мое перекрытие, чтобы я мог вырезать протекторы. Я взял общий пробег (4 фута) и разделил его на 12 (13-я ступень — верхний чердак), чтобы получить 4 дюйма. Да, 4 дюйма. Поэтому я установил квадрат плотника на 8,3 / 4 — я знаю, это выглядит забавно — и разметил и вычислил свою лестницу.

2. Я использовал онлайн-калькулятор лестницы (в ручном или неограниченном режиме для лестниц без кода, я такой бунтарь, а?), И он выплюнул это —

Вот и стрингеры! Я разложил стрингеры и разрезал их (я использовал 2х10, потому что это то, что у меня осталось).

Ступени были побольше работы.

Для этого подъема и бега у меня есть только 4-дюймовая ступенька, что означает перекрытие лестницы чердака (опять же, используя ступеньку 2х10, потому что это то, что у меня есть под рукой) на полные 5-1 / 4 дюйма.

Итак, я отрезал 5-1/4 дюйма от половины лестницы лобзиком (оставив 4 дюйма).

Я работал лобзиком несколько дней. Дали мне время обосновать грунтовку под покраску стен.

Лобзик подойдет, но это не идеальный инструмент для резки пихты Дугласа толщиной 1-1 / 2 дюйма.Было бы неплохо использовать пилу для свитков или ленточную пилу. Но когда ты в лесу, ты не можешь быть разборчивым. Вам нужно просто работать с тем, что у вас есть, и быть благодарным, что вы не держите в руках пилу.

Так я потом несколько дней шлифовал. На самом деле это было больше похоже на несколько часов, но казалось, что это были дни.

Теперь посмотрим, все ли подходит.

Я решил сделать , а не врезать в мои стрингеры, а вместо этого просто отметил на внутренней стороне, где будет размещаться лестница. По бокам ступеней остается юбка, которая, надеюсь, помогает удерживать ноги на ступенях (и даст мне кое-что, к чему я могу добавить ручку перил позже).

В тот момент, когда вы понимаете, что ваш сумасшедший проект может сработать.

Прикрутил ступени к стрингерам. Я решил подождать и посмотреть, нужно ли добавить блокировку под гусеницы для дополнительной поддержки. Лучшим способом сделать это было бы сделать выемку для каждого протектора, но на данный момент у нас просто не было времени.

Чтобы защитить лестницу на чердак, мы нанесли несколько слоев Varathane Crystal Clear, дополнительного слоя поверх ступеней лестницы для дополнительной прочности.

Дождаться высыхания лака даже хуже, чем ждать, пока вода закипит. Вам просто нужно заняться чем-то другим, потому что он никогда не высохнет, если вы будете сидеть и смотреть.

Итак, на следующий день мы установили лестницу на чердак,

И момент истины —

Что за фигня ??? Они действительно работают !!!

Я бы танцевал с удовольствием, но по правилам правая нога, левая нога, правая нога — не танцевать вслух на этой лестнице.

Эти лестницы на чердак стали идеальным решением для наших нужд в нашей каюте. Я бы не стал использовать эту конструкцию для стандартного набора лестниц в доме, но для этого случая они подходят идеально.

Хорошего дня!

XO Ана

Как заменить чердачную лестницу DIY Tutorial | Домашние дела

Идеи и советы по ремонту и обслуживанию дома

Вы используете чердак для хранения вещей, но понимаете, что лестницу на чердаке нужно заменить? Узнайте, как сделать это самостоятельно, с помощью этого простого руководства.

Вне зависимости от того, переживаете ли вы организационное безумие или хотите вернуть праздничные украшения на хранение, чердак играет важную роль в ваших усилиях. Итак, что вы делаете, когда вместо того, чтобы продвигаться вперед, вы обнаруживаете, что у вас сломанная чердачная лестница или, что еще хуже, вы больше не можете получить доступ к чердаку? Вы узнаете, как заменить чердачную лестницу.

Вот подробности о том, как заменить чердачную лестницу, в том числе о том, как выбрать новую и как самостоятельно установить компоненты лестницы, что потенциально сэкономит вам много денег.

Примечание: В этой статье описывается замена существующей чердачной лестницы. Если в вашем доме его еще нет или вы хотите внести изменения в существующее отверстие, вы можете обратиться за помощью к профессиональному установщику. Кроме того, если вы не уверены в своих навыках пиления, квадратной резки и выравнивания, подумайте о найме профессионала.

Перед началом работы

Когда дело доходит до установки лестницы на чердак, не следует просто брать новую с полки и идти в город.Лучше сначала измерить существующую лестницу, чтобы определить размер новой. Измерьте примерный проем, а также расстояние от потолка до пола. Затем заручитесь помощью друга или родственника и соберите следующие принадлежности:

— Новая предварительно собранная лестница из желаемого материала и с желаемыми характеристиками

— Карпентер квадрат

— Сверла в соответствии с инструкциями производителя

— Молоток

— Ножовка (для металлических ступеней) / Пила по дереву (для деревянных ступеней)

— Карандаш

— Стремянка

— Рулетка

— Гаечный ключ согласно инструкции производителя

— Крестообразная отвертка

— Винты для настила в соответствии с инструкциями производителя

— Опорные плиты в соответствии с инструкциями производителя

— Прокладки

Будьте готовы к тому, что в конечном итоге вы можете потратить некоторое время на демонтаж существующих компонентов лестницы, в зависимости от того, насколько сильно лестница повреждена.Фактически, это может быть самая трудоемкая часть всего процесса.

Установка лестницы на чердак своими руками

После удаления старой лестницы выполните следующие инструкции:

  1. Удалите упаковку лестницы, за исключением стяжки, которая удерживает лестницу вместе, и убедитесь, что новая лестница полностью собрана. и без пятен.
  2. Удалите любую обшивку или оборудование вокруг существующего проема чердака, убедитесь, что проем в хорошем состоянии, и дважды проверьте свои размеры, чтобы убедиться, что вы приобрели лестницу правильного размера.
  3. Установите опорные доски с помощью винтов для настила на каждый конец проема в соответствии с инструкциями производителя. Эти доски временные и будут использоваться только для поддержки лестницы во время ее установки.
  4. Прикрепите шнур к двери чердака в соответствии с инструкциями производителя.
  5. Когда один человек находится на чердаке, а другой — на земле, поднимите лестницу через грубый проем и опустите ее на две опорные доски. Сдвиньте лестницу так, чтобы сторона с петлями плотно прилегала к задней панели заголовка, соблюдая осторожность, чтобы не ставить какой-либо вес на лестницу, пока она не будет полностью установлена.
  6. Отцентрируйте лестницу в грубом проеме и временно прикрепите сторону петель двумя винтами к задней панели заголовка. Эти винты должны проходить только через деревянную раму лестницы, а не через металлическую петлю.
  7. Откройте дверь лестницы снизу, потянув за шнур, удерживая лестницы связанными вместе.
  8. Измерьте два диагональных размера проема над лестницей. Если они находятся в пределах одной восьмой дюйма друг от друга, отверстие квадратное. Если это не так, добавьте прокладки в углы, чтобы отрегулировать раму.Вверните винты через прокладки, чтобы удерживать их на месте.
  9. Установите лестницу на постоянной основе, просверлив необходимые отверстия и прикрутив соответствующие винты к петле и монтажным пластинам, которые предварительно смонтированы на раме лестницы, в соответствии с инструкциями производителя.
  10. Убедитесь, что дверь закрывается легко и без помех. При необходимости отрегулируйте прокладки, чтобы обеспечить плотную посадку в закрытом состоянии.
  11. В целях безопасности снимите верхние части прокладок, выступающих над рамой.
  12. Снимите временные опорные доски.
  13. Измерьте высоту от рамы лестницы до пола, чтобы определить длину лестницы.
  14. Снимите стяжку, удерживающую лестницу вместе, измерьте и подрежьте лестницу пилой, если необходимо, в соответствии с инструкциями производителя.
  15. Если возможно, прикрепите ножки лестницы в соответствии с инструкциями производителя. Когда лестница полностью выдвинута, петли не должны иметь зазоров, а ножки должны стоять на земле.
  16. Снова прикрепите любую обшивку вокруг проема чердака.
  17. Закупорите и изолируйте проем вокруг лестницы, как над, так и под лестницей, чтобы избежать потери воздуха и доступа вредителей.
  18. Если возможно, покрасьте новую дверь лестницы.
  19. Наслаждайтесь новой лестницей!

Ищете фотографии процесса? Кликните сюда.

вещей, которые следует учесть перед покупкой чердачной лестницы

Чердачная лестница — это убирающаяся лестница, которая спускается с потолка, чтобы обеспечить доступ к чердачному пространству, а затем складывается в потолочную раму, когда в ней нет необходимости.Лестница на чердак делает любое путешествие вверх и вниз с чердака проще, быстрее и безопаснее. Это может иметь значение между складским помещением на чердаке, которое действительно используется, и тем, о котором быстро забывают, вместе с его содержимым.

Установка чердачной лестницы или откидной лестницы — вполне выполнимый проект своими руками, который может занять всего несколько часов. Большинство выдвижных чердачных лестниц поставляется в виде предварительно собранных комплектов, которые вы можете заказать для отправки домой или забрать в местном магазине строительных материалов.Но при выборе лестницы необходимо взвесить несколько факторов.

Расположение лестницы

Комплекты чердачных лестниц изготавливаются таким образом, чтобы они помещались между существующим каркасом в потолке (то есть полом чердака). По возможности, выбирайте для чердачной лестницы такой размер и место, чтобы она могла поместиться между существующими потолочными балками или фермами. В некоторых случаях лестница может поместиться в имеющийся люк доступа на чердак. В других случаях, однако, может потребоваться увеличить люк или вырезать совершенно новое отверстие.При размещении лестницы на чердак убедитесь, что нижняя часть лестницы упадет в безопасное место, где есть место для маневра — как снизу лестницы, так и при входе на чердак.

То, как вы увеличиваете или устанавливаете проем чердачного люка, будет зависеть от типа каркаса, используемого на вашем чердаке.

Тип обрамления

Ваш чердачный этаж и крыша, вероятно, будут обрамлены либо фермами, либо отдельными стропилами и балками перекрытия. Ферма функционирует как система блокировки элементов каркаса, соединенных косынками или металлическими соединителями.Компоненты нельзя разрезать или изменять, иначе вы рискуете нарушить прочность конструкции. При установке чердачного люка и выдвижной лестничной клетки стандартная стратегия заключается в размещении их в зазоре между двумя фермами.

С другой стороны, стандартное обрамление с использованием стропил и балок перекрытия, как правило, можно легко реорганизовать для обрамления проема люка или установки нового.

Расстояние между балками (или фермами) и их ориентация

Комплекты чердачных лестниц стандартного размера предназначены для установки между балками перекрытия (или фермами), расстояние между которыми составляет 24 дюйма (по центру).Это означает, что между каждой парой балок имеется около 22 1/2 дюймов открытого пространства. Если зазор между вашим каркасом составляет 22 1/2 дюйма, и один из этих зазоров попадает в то место, где вы хотели бы установить лестницу, вам повезло. В противном случае потребуется дополнительное обрамление.

Также возможно, что балки уложены в неправильном направлении для установки лестницы. При стандартном каркасе это можно преодолеть, просто вырезав секции балок, а затем обрамляя грубый проем сдвоенными заголовками и балками.Однако с фермами вам может не повезти. Проконсультируйтесь со специалистом о своих возможностях. Если изменение вообще возможно, это может быть сложный процесс, который стоит довольно дорого.

Основные требования к пространству для чердачной лестницы

Полноразмерные чердачные лестницы обычно нуждаются в проеме в потолке размером не менее 22 1/2 x 54 дюйма. Ваш первый шаг — это поиск места, подходящего для этого проема. Кроме того, убедитесь, что на чердаке есть подходящее место для приземления, чтобы вы могли безопасно садиться и спускаться по лестнице, неся предметы.Также проверьте высоту над головой, так как вы не хотите биться головой о каркас крыши каждый раз, когда вы используете лестницу. Наконец, убедитесь, что в комнате и на полу под чердачным проемом достаточно свободного места для лестницы, когда она полностью выдвинута. Эти размеры зависят от типа лестницы и модели, поэтому проверьте требования производителя для конкретной модели, которую вы рассматриваете.

Если места мало, поищите компактные модели лестниц, предназначенные для шкафов и других небольших помещений.Некоторым моделям требуется только проем 18 x 24 дюйма, и они занимают меньше места на полу, чем стандартные лестницы.

Длина и вес

Чердачные лестницы продаются разной длины. Обязательно измерьте расстояние от потолка до пола и купите подходящий размер. Номинальный вес относится к грузоподъемности самой лестницы. Как правило, чем больший вес может выдержать лестница, тем она прочнее. По крайней мере, купите лестницу, которая сможет выдержать вес самого тяжелого человека, который будет ею пользоваться, плюс самый тяжелый груз, который он будет поднимать и опускать.Это может означать, что емкости 250 фунтов будет достаточно, хотя 300 фунтов может быть лучшим выбором, даже если для этого потребуется дополнительное обрамление.

Материал

Вы можете найти чердачные лестницы из алюминия, стали или дерева. Алюминий, как правило, лучший выбор, потому что он легкий и прочный. Поскольку алюминий — металл, устойчивый к ржавчине, вряд ли он будет подвержен влиянию влажности и температуры в течение многих лет. Деревянная лестница также может прослужить столько же, сколько и дом, но она может быть более подвержена воздействию влаги и изменений температуры, а также потенциальным естественным дефектам.

Юзабилити-особенности

Чердачные лестницы бывают разных стилей и конструкций, которые включают в себя различные функции, повышающие удобство, безопасность и общее удобство использования. Во многом это зависит от личных предпочтений. Вот некоторые из функций, которые следует учитывать, имея в виду, что вы можете быть ограничены доступным пространством и вашим бюджетом:

  • Ступеньки и ступеньки: У некоторых выдвижных чердачных лестниц ступеньки неглубокие, а у других ступеньки лестничного типа.Ступеньки не похожи на ступени обычной лестницы, и в большинстве случаев лучше подниматься и спускаться, как если бы вы были по лестнице, удерживая более высокую ступеньку при подъеме.
  • Складывание и телескопирование: Некоторые лестницы складываются, а другие выдвигаются, как выдвижная лестница. Существуют также лестницы, которые выходят на ножничные механизмы (представьте старомодное зеркало для бритья), иногда называемые «гармошкой».
  • Угол: Чердачные лестницы и лестницы почти всегда круче обычных лестниц.Некоторые могут предпочесть меньший или больший угол. Лестницы обычно имеют такой же крутой угол, как те, которые используются при покраске дома или мытье окон. Лестницы обычно имеют более пологий угол.
  • Поручень: Некоторые чердачные лестницы имеют поручень. Имейте в виду, что подъем по чердачным лестницам обычно означает перенос предметов в одной руке, а подъем другой. Лучше ли подниматься по перилам или просто по ступенькам лестницы? Это зависит от личных предпочтений.

Изоляция

Панели доступа на чердак могут быть значительным источником потерь энергии в доме.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
