Проекты яхт, лодок и катеров для самостоятельной постройки

Любителям-самостройщикам предлагаются проекты яхт, лодок и катеров для самостоятельной постройки яхт из дерева своими руками. Обращаться [email protected]
Пико-крейсер Кроха 15 (4.5м) и Кроха 18 (5.4м) Проект 7.6-метрового трейлерного швертбота Проект 8-метрового гафельного тендера

LOA = 4.48м (длина наибольшая корпуса)
BOA = 2. 12м (ширина наибольшая)
LWL = 4.30м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0.97т (водоизмещение)
Draft = 0.85м (осадка)
Ballast = 0.35т (балласт в киле с бульбом)
Sail area = 14.8м² (площадь парусности)
                              Смотреть проект >>>

См. яхту в постройке   яхта 2 в постройке   Яхта 3 строят

LOA = 7.6м (длина корпуса наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,7м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,7/2,2т (водоизмещение)
Draft = 0,32/1,5м (осадка)
Ballast = 0.6т (в килевом варианте)
Sail area = 36.0м² (площадь парусности
                                    Смотреть проект >>>

См. яхту1 в постройке      Яхта 2 в постройке

LOA = 8.0м (длина наибольшая)
BOA = 2.9м (ширина наибольшая)
LWL = 7.3м (длина по ватерлинии)
BWL = 2.4м (ширина по ватерлинии)
Displ.= 4т (водоизмещение)
Draft = 0.77/1.9м (осадка корпусом/швертом)
Ballast = 1.7т (балласт в фальшкиле корпуса)
Sail area = 35.0 м² (площадь парусности)
                               Смотреть проект >>>

Смотри яхту1 в постройке .        Яхта2 в постройке


Проект 30-футовой круизно-гоночной яхты 9м Проект 10-метровой круизной яхты S-9. 9 Проект 11-метровой круизной яхты S-11

LOA = 9.2м (длина корпуса наибольшая)
BOA = 3,4м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
BWL = 2.9м (ширина по ватерлинии)
Displ.= 3,2/4,0т (водоизмещение порожним/полное)
Draft = 1,6м (осадка)
Ballast = 0.9т (в киле с бульбом)
Sail area = 49.0м² (площадь парусности)
                              Смотреть проект >>>

Яхта в постройке

LOA = 9. 94м (длина наибольшая)
BOA = 3.21м (ширина наибольшая)
LWL = 9.3м (длина по ватерлинии)
BWL = 2.73м (ширина по ватерлинии)
Displ.= 5.3т (водоизмещение)
Draft = 1.75м (осадка)
Ballast = 1.6т (балласт в киле с бульбом)
Sail area = 54.0м² (площадь парусности)
                                  Смотреть проект >>>

Яхта 1 в постройке       Яхта 2      Яхта 3

LOA = 11.0м (длина наибольшая)
BOA = 3.70м (ширина наибольшая)
LWL = 9.9м (длина по ватерлинии)
BWL = 3.2м (ширина по ватерлинии)
Displ.= 7.4т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 61. 0м² (площадь парусности)
                              Смотреть проект >>>

См. яхту в постройке     См. яхту 2 в постройке


Проект 12-метровой гоночно-круизной яхты РУТ-12 Проект 14-метровой океанской яхты Проект катера 8 метров трейлерного Краб 800

LOA = 11.96м (длина наибольшая)
BOA = 4. 0м (ширина наибольшая)
LWL = 11.5м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 7.6т (водоизмещение)
Draft = 1.95м (осадка)
Ballast = 2.5т (балласт в киле с бульбом)
Sail area = 90м² (площадь парусности)
                                              Смотреть проект >>>

См. яхту в постройке      Cм яхту в постройке 2

LOA = 13.5м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 11.8м (длина по ватерлинии)
BWL = 4.7м (ширина по ватерлинии)
Displ.= 12т (водоизмещение)
Draft = 1.95 -2,2м (осадка)
Ballast = 5,7т (балласт в киле с бульбом)
Sail area = 105м² (площадь парусности)
                                              Смотреть проект >>>

См. яхту в постройке        См. яхту 2 в постройке

LOA = 8.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 7.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 1.8/2.7т (водоизмещение порожнем/полное)
Draft = 0.57м (осадка)
Двигатель = 27л.с.
                                           Смотреть проект >>>

См. катер в постройке 1   См. катер в постройке 3
Смотри катер в постройке 2


Проект 12-метровой яхты гоночной Spiritus-40 Проект 10-метровой гоночно-круизной яхты РУТА 33 Проект 6. 7-метрового гафельного тендера БИТ-22

LOA = 12.2м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 9.0м (длина по ватерлинии)
BWL = 2.3м (ширина по ватерлинии)
Displ.=4.5т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.0т (балласт в киле с бульбом)
Sail area =60 м² (площадь парусности)
                               Смотреть проект >>>

Смотри яхту в постройке

LOA = 9.94м (длина наибольшая)
BOA = 3.4м (ширина наибольшая)
LWL = 9. 75м (длина по ватерлинии)
BWL = 2.6м (ширина по ватерлинии)
Displ.= 4.6т (водоизмещение полное)
Draft = 1.78м (осадка)
Ballast = 1.5т (балласт в киле с бульбом)
Sail area = 56.2м² (площадь парусности)
                               Смотреть проект >>>

См. яхту в постройке         См. яхту 2 в постройке

LOA = 6,7м (длина наибольшая корпуса)
BOA = 2.5м (ширина наибольшая)
LWL = 6,1м (длина по ватерлинии)
BWL = 2,06м (ширина по ватерлинии)
Displ.= 2,0т (водоизмещение)
Draft =0.8м или 0.65м-1,73м швертботом (осадка)
Ballast = 0.80т (балласт в длинном киле)
Sail area = 27,0м² (площадь парусности)
Трейлерный, длиннокилевой БИТ-22
Смотреть проект       См. яхту в постройке1    См. яхту в постройке2


Проект 6-метрового швертбота Милена-6 Проект 10-метрового тендера BIT-33 Мини-крейсер КРОХА-18 (5,4м)

LOA = 6,0м (длина корпуса наибольшая)
BOA = 2.4м (ширина наибольшая)
LWL = 5.7м (длина по ватерлинии)
BWL = 2.25м (ширина по ватерлинии)
Displ. = 0.6 -1,2т (водоизмещение порожнем/полное)
Draft = 0.25/1,4м- (осадка корпуслм/швеотом)
Ballast = 0.2т (балласт в трюме)
Sail area = 24,0м² (площадь парусов)

Смотреть проект и постройку >>>

LOA = 9.9м (длина наибольшая по палубе)
BOA = 3.17м (ширина наибольшая)
LWL = 8.8м (длина по ватерлинии)
BWL = 2.77м (ширина по ватерлинии)
Displ.= 5.1/6.0т (водоизмещение порожнем/полное)
Draft = 1.0м (осадка)
Ballast = 2.5т (балласт в брусковом киле)
Sail area = 56м² (площадь парусности)
    Смотреть проект >>>             Смотреть постройку >>>
Смотреть постройку 2 >>
LOA = 5,43м (длина наибольшая корпуса)
BOA = 2. 12м (ширина наибольшая)
LWL = 4.74м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 1,35т (водоизмещение полное)
Draft = 0.85м-0.6м (осадка)
Ballast = 0.40т (балласт в киле с бульбом)
Sail area = 20,0м² (площадь парусности)
    Смотреть проект >>>
См. яхту в постройке Яхта 2 в постройке Яхта 3 строят

Проект швертбот динги 3,6м Проект Кэтбот-16, швертбот 5м Проект 40-футовой гоночно-круизной яхты
LOA = 3,6м (длина корпуса)
BOA = 1,4м (ширина наибольшая)
LWL = 3,6м (длина по ватерлинии)
BWL = 1. 15м (ширина по ватерлинии)
Weight.= 50 кг (вес корпуса)
Draft = 0.1-1.0м (осадка корпусом/швертом)
Sail area = грот 8,8м² (площадь парусности)
                              Смотреть проект >>>
См. яхту в постройке
LOA = 5,0м (длина корпуса)
BOA = 2.32м (ширина наибольшая)
LWL = 4.85м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0,7/1.0т (водоизмещение)
Draft = 0.34м/1.0м (осадка корпусом/швертом)
Ballast = 0.14т (балласт в трюме)
Sail area = 18,0м² (площадь парусности)
                              Смотреть проект >>>
Смотри постройку кэтбота См. яхту в постройке 2

LOA = 12. 16м (длина наибольшая)
BOA = 4.4м (ширина наибольшая)
LWL = 12,1м (длина по ватерлинии)
BWL = 3.23м (ширина по ватерлинии)
Displ.= 5,4/6,4т (водоизмещение)
Draft = 2.95м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 115м² (площадь парусности)
                                              Смотреть проект >>>
См. яхту в постройке


Проект Кэтбот-23, килевой 7м Проект 30-футовой круизно-гоночной яхты 9м Проект швертбота 8,6 метров S-8. 6 (+килевой)
LOA = 6,78м (длина корпуса наибольшая)
BOA = 2.43м (ширина наибольшая)
LWL = 5.9м (длина по ватерлинии)
BWL = 2.05м (ширина по ватерлинии)
Displ.= 1.8 — 2.2т (водоизмещение порожнем/полное)
Draft = 0.85м- (осадка макс. килем кормой)
Ballast = 0.6т (балласт в киле)
Sail area = 28,0м² (площадь гафельного грота)
  Смотреть проект >>>         См. яхту в постройке
LOA = 9.2м (длина корпуса наибольшая)
BOA = 3,4м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
BWL = 2. 9м (ширина по ватерлинии)
Displ.= 3,2/4,0т (водоизмещение порожним/полное)
Draft = 1,6м (осадка)
Ballast = 0.9т (в киле с бульбом)
Sail area = 49.0м² (площадь парусности)
      Смотреть проект >>>    Смотреть постройку

LOA = 8.6м (длина наибольшая)
BOA = 3.02м (ширина наибольшая)
LWL = 8.1м (длина по ватерлинии)
BWL = 2.55м (ширина по ватерлинии)
Displ.= 2.9/3.4т (водоизмещение)
Draft = 0.79/2.0м (осадка)
Ballast = 1.1т (в килевом варианте)
Sail area = 41.0м² (площадь парусности)
                  Смотреть проект >>>


Проект швертбота 7,3 метрa Tempro 24 Проект катамарана парусного 6м

LOA = 7. 3м (длина корпуса наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,0/1,8т (водоизмещение порожним/полное)
Draft = 0,3/1,5м (осадка)
Ballast = 0.3т (в трюме)
Sail area = 30.0м² (площадь парусности)
                              Смотреть проект >>>

LOA = 6,0м (длина корпуса наибольшая)
BOA = 3.22м (ширина габаритная наибольшая)
Displ.= 0.5 -1,0т (водоизмещение порожнем/полное)
Draft = 0.21/0,8м- (осадка корпусом/швертом)
Ballast = — (балласт в трюме)
Sail area = 21,0м² (площадь парусов)

Смотреть проект >>>




ПРОЕКТЫ КАТЕРОВ и ЛОДОК

Проект катера прогулочного 6. 2 метра Краб 620 Проект моторной лодки 4 метра Z-410 Проект гребной-парусной лодки

LOA = 6,2м (длина наибольшая)
BOA = 2.33м (ширина наибольшая)
LWL = 5.87м (длина по ватерлинии)
BWL = 2.1м (ширина по ватерлинии)
Displ.= 0.65/1,1т (водоизмещение порожнем/полное)
Draft = 0.25м (осадка корпусом)
Двигатель = 6 — 60 л.с. подвесной
Каютный прогулочный катер Краб 620 из фанеры водоизмещающе-глиссирующего режима плавания
     Смотреть проект >>>    Смотреть постройку >>>
Смотреть постройку 2 >>>   Смотреть постройку 3 >>>

LOA = 4,1м (длина наибольшая)
BOA = 1,65м (ширина наибольшая)
LWL = 3,5м (длина по ватерлинии)
BWL = 1,5м (ширина по ватерлинии)
Displ. = 0.17/0,65т (водоизмещение порожнем/полное)
Draft = 0.16м (осадка корпусом)
Двигатель = до 40л.с. подвесной
Глиссирующая прогулочная мотолодка в ретро стиле из фанеры.
     Смотреть проект >>>   Смотреть постройку лодки 1
Смотреть постройку 2

LOA = 3,35м (длина наибольшая)
BOA = 1,35м (ширина наибольшая)
LWL = 3,2м (длина по ватерлинии)
BWL = 0,97м (ширина по ватерлинии)
Hull Weight.= 50кг (вес корпуса)
Draft = 0.085м (осадка корпусом)
Sails = 5,5 м2 (парусность)
Фанерная праусно-гребная лодка Динги. КИТ-набор предварительно нарезанных деталей. Постройка корпуса по методу СИС.

 Смотреть проект >>>                 Смотреть постройку


Проект моторного каютного катера 10 метров Р-990 Проект моторной лодки скоростной 5 м. KS-500 Проект Моторный катер 11метров F 115
LOA = 10,0м (длина наибольшая)
BOA = 2.47м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2.04м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка навигационная полной загрузки)
Двигатель = 20-40 л.с. стационарный
Accomodation: 2 каюты + кокпит + рулевая рубка
Моторный 2-каютный катер в ретро стиле. Классика 30-х годов
ХХ века. Катер построен из дерева и фанеры.
Смотреть проект >>>
LOA = 5,05м (длина наибольшая)
BOA = 2,0м (ширина наибольшая)
LWL = 4,4м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ. = 0.6/0,9 т (водоизмещение порожнем/полное)
Draft = 0.22м (осадка корпусом)
Двигатель = до 150л.с. стационарный/подвесной
Глиссирующая скоростная мотолодка из фанеры.
       Смотреть проект мотолодки >>>
Смотреть постройку лодки >>>
Смотреть постройку лодки 2 >>>

LOA = 11,56м (длина наибольшая)
BOA = 2.7м (ширина наибольшая)
LWL = 11,2м (длина по ватерлинии)
BWL = 2.5 м (ширина по ватерлинии)
Displ.= 4.0/6,0т (водоизмещение порожнем/полное)
Draft = 0.5м (осадка при полной загрузке)
Двигатель = 27л.с. стационарный
Катер в стиле речного буксира
                              Смотреть проект >>>


Моторный катер P-550 Проект глиссирующего катера 9 метров KS-900 Проект катера скоростного 7 метров STL-7
LOA = 5. 48м (длина корпуса)
BOA = 1.38м (ширина наибольшая)
LWL = 5.20м (длина по ватерлинии)
BWL = 1.20м (ширина по ватерлинии)
Displ.= 0,6т (водоизмещение)
Draft = 0.48м (осадка)
Двигатель =12 л.с
Ретро катер в стиле «Petterssen 550» 1911 года
                              Смотреть проект >>>
LOA = 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Двигатель = 2х150-250л.с. стационар c водометами
Пассажировместимость: до 8 чел.
Глиссирующий скоростной катер 9 метров
Смотерть проект катера >>>>
Смотреть постройку катера

Катер трейлерный скоростной 7метров STL-7
LOA = 7,0м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,5/2,5 т (водоизмещение порожнем/полное)
Draft = 0.45м (осадка корпусом порожнем/полное)
Freeboard = 0.83м (надводный борт на миделе)
Двигатель = 200 — 400л.с.
Смотерть проект катера >>>>


Проект катера 9 метров трейлерного Краб 900 Проект катера 8,4 метра Краб 840 Проект катера скоростного 10 метров МРБ-10

Моторный катер Краб 900
LOA = 9.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 8.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.67м (осадка при полной загрузке)
Двигатель = 27-70л.с.

Смотреть проект катера >>>

Моторный катер Краб 840
LOA
= 8,4м (длина наибольшая)
BOA = 2.35м (ширина наибольшая)
LWL = 8,1м (длина по ватерлинии)
BWL = 2.15м (ширина по ватерлинии)
Displ.= 1,3/2,5т (водоизмещение порожнем/полное)
Draft = 0.3м (осадка корпусом при полной загрузке)
Двигатель = 20- 150 л.с. подвесной

Смотреть проект катера >>>

Катер скоростной рабочий 10 метров МРБ-10 (ПНД)
LOA
= 10,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 3,0/10,0 т (водоизмещение порожнем/полное)
Draft = 0.3 — 0,6м (осадка корпусом порожнем/полное)
Двигатель = 2х150-250л.с. подвесные моторы

Смотреть проект катера


Проект катера служебного 6 метров MRB-6 Проект рабочего катера 7 метров МРБ-7 Проект катера скоростного 11 метров STL-11

Служебный патрульный трейлерный катер MRB-6
LOA = 6,32м (длина наибольшая)
BOA = 2,48м (ширина наибольшая)
LWL = 5,19м (длина по ватерлинии)
BWL = 2,34м (ширина по ватерлинии)
Displ.= 2,0 т (водоизмещение полное)
Draft = 0.4м (осадка корпусом полное)
Freeboard = 0.5м (надводный борт на миделе)
Двигатель = 150-250л.с. подвесные моторы

Смотреть проект катера >>>

Катер скоростной рабочий 7 метров МРБ-7 (ПНД)
LOA = 7,2м (длина наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,3м (ширина по ватерлинии)
Displ.= 1,3/4,0 т (водоизмещение порожнем/полное)
Draft = 0.30 — 0,45м (осадка порожнем/полное)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 115-250л.с. подвесные моторы
Грузоподъемность: до 3000 кг.

Смотреть проект катера

Катер скоростной морской 11 метров STL-11
LOA = 11,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 10,1м (длина по ватерлинии)
BWL = 3,45м (ширина по ватерлинии)
Displ.= 6,0/8,0 т (водоизмещение порожнем/полное)
Draft = 0.52 — 0,6м (осадка порожнем/полное)
Двигатель = 2х200-400л.с.

Смотреть проект катера


Проект катера рыболовного 5 метров SFB-5.4 Проект катера скоростного 11 метров STL-9 Проект глиссирующего катера 9 метров KS-900 OB

Катер скоростной рыболовный 5,4 метров SFB-5.4
LOA = 5,4м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 4,5м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 1,2 т (водоизмещение полное)
Draft = 0.3м (осадка корпусом порожнем/полное)
Freeboard = 0.65м (надводный борт на миделе)
Двигатель = 200л.с. подвесной
Килеватость днища на транце : 18 град.
Fuel tank: 2х70л.
(топливо)

Смотреть проект катера

Катер скоростной морской 9 метров STL-9
LOA = 9,0м (длина наибольшая)
BOA = 2,95м (ширина наибольшая)
LWL = 8,31м (длина по ватерлинии)
BWL = 2,75м (ширина по ватерлинии)
Displ.= 2,6/4,0 т (водоизмещение порожнем/полное)
Draft = 0.5м (осадка корпусом порожнем/полное)
Freeboard = 1.0м (надводный борт на миделе)
Двигатель = 400л.с.
Килеватость днища на транце : 18 град.
Fuel tank: 2х250л.
(топливо)

Смотреть проект катера

LOA = 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Двигатель = 150-350л.с. подвесной мотор на транце
Пассажировместимость: до 9 чел.
Глиссирующий скоростной катер 9 метров
Смотерть проект катера >>>>
Смотреть постройку катера

Проект катера скоростного 5,7 метров STL-57 Проект катера скоростного STLS-65 6,5 метров Проект катамарана 15 метров SolarCat 15

Катер скоростной 5,7 метров STL-57
LOA = 5,7м (длина наибольшая)
BOA = 2,15м (ширина наибольшая)
LWL = 5,22м (длина по ватерлинии)
BWL = 2,05м (ширина по ватерлинии)
Displ.= 0,75/1,2 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом )
Freeboard = 0.74м (надводный борт на миделе)
Двигатель = 350л.с.
Пассажировместимость: 5 чел.
Fuel tank: 2х100л.
(топливо)

Смотреть проект катера

Катер скоростной морской 6,5 метров STLS-6,5
LOA = 6,7м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,0м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,4/2,0 т (водоизмещение порожнем/полное)
Draft = 0.35м (осадка корпусом полное)
Freeboard = 0.73м (надводный борт на миделе)
Двигатель = 90 — 350 л.с.
Килеватость днища на транце : 17 град.
Fuel tank: 2х75л.
(топливо)

Смотреть проект катера

Катамаран прогулочный электро SOLAR CAT 15
LOA= 15,0м (длина наибольшая)
BOA = 4.97м (ширина наибольшая)
LWL = 14,95м (длина по ватерлинии)
Displ.= 6,0/12,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка при полной загрузке)
Двигатель =2х20 квт стационарн. электродвигатели
Accomodation: рулевая рубка, палуба 60м2
Камбуз: газ-плита, мойка,холодильник, хол/гор.вода
Гальюн: гальюн с умывальником, хол/гор.вода
Water tank: 800L (вода)

Смотреть проект катамарана>>>


Проект катера скоростного STLS-75, 7,5 метров Проект катера рыболовного 10 метров Краб 950

Проект катера 11метров в стиле буксира

Катер скоростной морской 7,5 метров STLS-75
LOA = 7,9м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,7/2,3 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом полное)
Двигатель = 100-400л.с.

Смотреть проект катера >>>

Моторный рыболовный бот Краб 950 Fisher
LOA = 9.7м (длина наибольшая)
BOA = 3.35м (ширина наибольшая)
LWL = 9.4м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 4,0/8,0т (водоизмещение порожнем/полное)
Draft = 0.9 м (осадка при полной загрузке)
Двигатель = 50-70л.с.

Смотреть проект катера

Катер семейный в стиле буксира TugBoat-37
LOA = 11.2м (длина наибольшая)
BOA = 3.9м (ширина наибольшая)
LWL = 10.1м (длина по ватерлинии)
BWL = 3.55м (ширина по ватерлинии)
Displ.= 7,0/8,0т (водоизмещение порожнем/полное)
Draft = 1.0 м (осадка при полной загрузке)
Двигатель = 50-100л.с.

Смотреть проект катера


Проект кораблика КАРАВЕЛЛА Проект катамарана 7 метров Solaris Cat-22 Проект моторной лодки 4 метра из ПНД

Кораблик КАРАВЕЛЛА
LOD
= 5,2м (длина по палубе)
BOA = 1,88м (ширина корпуса)
Hh= 1,3м (высота корпуса)
Hf= 4,5м (высота по мачте)
LOA= 6,4м (полная длина по бушприту)

Копия парусного судна «Каравелла»для детской игровой площадки

Смотреть проект >>>

LOA = 6,85м (длина наибольшая)
BOA = 2.48м (ширина наибольшая)
LWL = 6,85м (длина по ватерлинии)
Displ.= 0,7,0/1,8т (водоизмещение порожнем/полное)
Draft = 0.32м (осадка при полной загрузке)
Двигатель =до 10кВт подвесной электродвигатель
Accomodation: рубка , 2 спальных места в поплавках,
Камбуз: газ-плита, холодильник
Гальюн: гальюн в рубке на палубе

Смотреть проект >>>

Моторная лодка 3,9 метров SFB-5.4 (ПНД)
LOA = 3,9м (длина наибольшая)
BOA = 1,62м (ширина наибольшая)
Displ.= 450 кг (водоизмещение полное)
Draft = 0.1-0,16м (осадка корпусом порожнем/полное)
Freeboard = 0.52м (надводный борт на миделе)
Двигатель = до 25л.с. подвесной
Пассажиров: до 4 чел.
Вес корпуса: 150кг.
Рыбацкая моторная лодка из ПНД

Смотреть проект лодки >>>


Киль балластный и руль для вашей яхты Клипер Катти Сарк Проектирование и изготовление мачт

Разработка проекта, рабочих чертежей и изготовление балластного киля для яхты любого размера.

Разработка проекта и рабочих чертежей рулевого устройства для яхты любого типа и размера.
См. подробнее >>>

Клипер Катти Сарк (Cutty Sark)
Настенное пано, картина 1,7х1,7м для украшения интерьера помещений. Высокое качество печати.
Чертеж легендарного чайного клиппера Катти Сарк (Cutty Sark). Файл высокого качества печати, распечатывается на принтере на баннерной пленке/ткани в размере до 2,5х2,5м. Может быть использован как настенный чертеж, картина для оформления интерьеров фойе залов, кафе-ресторанов и жилых помещений.
Проектирование и изготовление полностью укомплектованных мачт любых типов для парусных яхт всех размеров, а также ремонтируют и воостанавливают их после аварий
Возможно ли это — самостоятельно построить яхту или катер, не будучи профессиональным судостроителем? Да, это реально, и тому есть множество примеров. Один из них на картинке справа, где вы можете проследить весь процесс любительской постройки яхты 10-метровой яхты по нашему проекту. Не секрет, что хорошо построенная самодельная яхта может быть лучше фирменной. Но как и для каждого серьезного строительства вам понадобится проект. Проект яхты — зто документация, содержащая чертежи яхт, инструкции по постройке, расчеты, спецификации и т.д.. Однако нужно учесть, что разработка проекта яхты, конструкции яхты, и расчетов судна, это работа для специалиста, и браться за него без специальной подготовки и опыта не стоит. Правильнее будет раздобыть, купить готовый проект или заказать индивидуальный проект яхты, катера, лодки для самостоятельной постройки яхты своими руками, в котором будут учтены все ваши пожелания.
Вы имеете такую возможность! Обратившись к нам заказать проект яхты, катера, лодки, вы найдете самое внимательное отношение к вашему интересу, поскольку мы сами яхтсмены и самостройщики яхт по собственным проектам.
Закажите проект, чертежи вашей яхты, катера, лодки на сайте amariner.net и вы не будете разочарованы.
Конструкторское консультационное сопровождение на весь период постройки, значение которого трудно переоценить, и которым не стоит пренебрегать, осуществляется безусловно. Пишите [email protected]
Постройка яхты «Ольга» по нашему проекту S9,9.
См. подробно
ПОСТРОЙКУ ЯХТ ЛЮБИТЕЛЯМИ СМОТРИ ЗДЕСЬ >>> [email protected] +380509299229 [email protected]

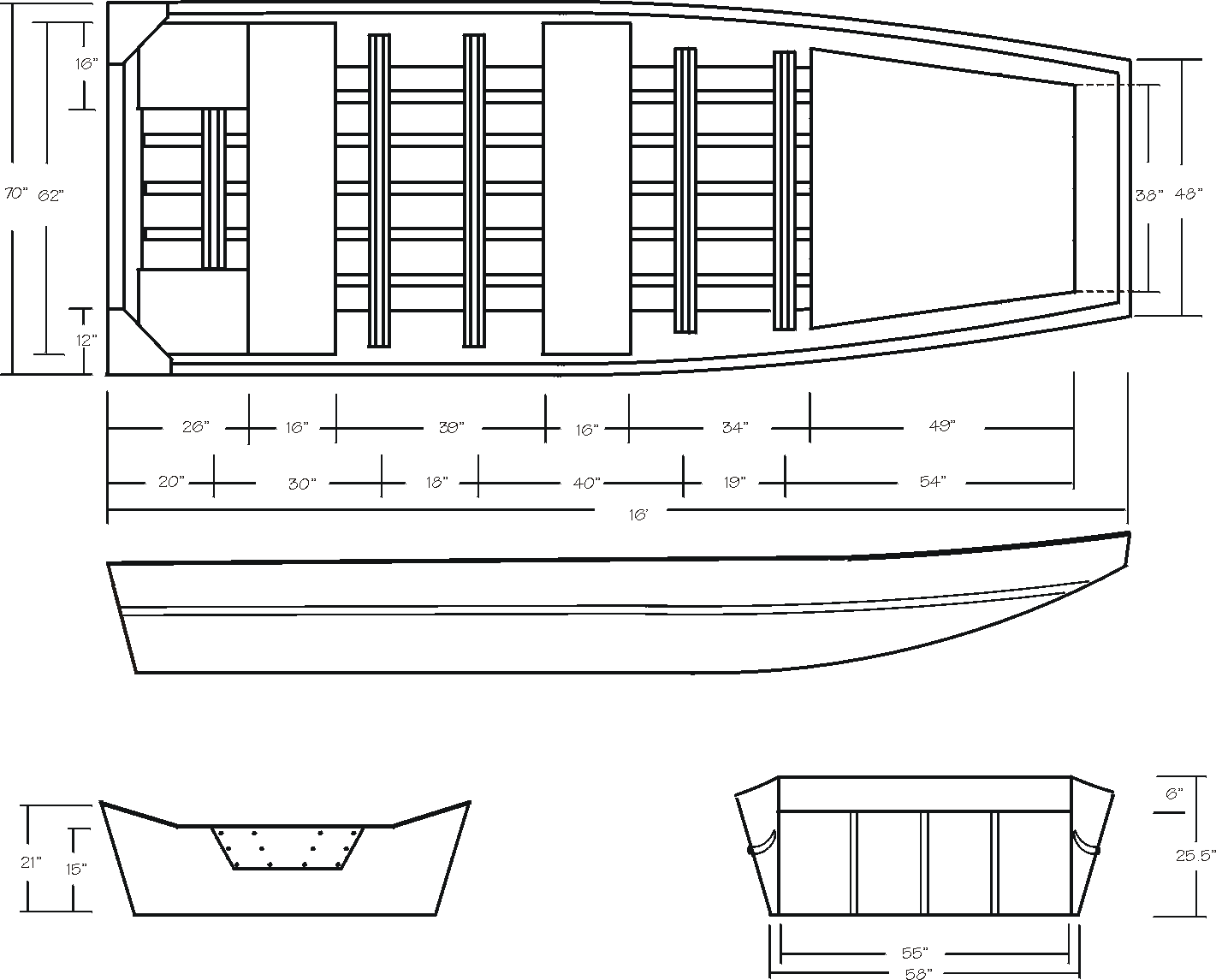

Проект моторной лодки 5 метров, чертежи. Построить самодельную мотолодку из фанеры

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS500_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1

14.

Чертеж киля и форштевня

Keel.pdf

A2

1

15 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
16 Чертеж продольных переборок lstringer_10.pdf A2 1

17.

Конструктивный чертеж транца

frame_transom.pdf

A2

1

  Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

18.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS500_OB,dwg

M 1:1

1

19.

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf
plywood_9mm_2.pdf

plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

20.

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_……………………………………….

M 1:1

20

21.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS500.pdf

A4

1

22

Таблица весовых нагрузок катера

Load_table_KS500_FSF_plywood.pdf

A4

5

23.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

24

Инструкция по постройке катера иллюстрированная

build_tutorial_KS500.pdf

A4

30

25

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

26

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

27.

Чертеж стапеля

shipway_1.pdf

A4

1

28. Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
29. Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
30 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
31. Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
32. Чертеж топливного танка fuel_tank_40.pdf A2 1
  Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
  Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
33 Чертеж Корпус в разрезе hull_section.pdf A2 1
34 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
  Устройство рецесса recess.pdf A2 1
35 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

36

Спецификация общесудовая

Specification.pdf

А4

6

37

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

38

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

39

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

40

Схема укладки палубы

deck_layout.pdf

A2

1

41

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

42

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
43 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
44 Чертеж выкроек деталей дивана plywood_loft_seats.pdf A2 1
45

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
46. CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
47 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
48 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
49 Чертеж ветрового стекла windglass.pdf A2 1
50 Чертеж якоря anchor_danfrort. pdf A2 2
51 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
52 Чертеж лыжи днищевой и килевой plywood_bootom_hull_panel.pdf A2 1
53 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
54 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1

Проект катера 8 метров.Построить катер

Проект 8-метрового многоцелевого трейлерного моторного катера для самостоятельной постройки

МОТОРНЫЙ КАТЕР 8 метров КРАБ-800

LOA = 8.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 7.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 1.8/2.7т (водоизмещение порожнем/полное)
Draft = 0.66м (осадка при полной загрузке)
Двигатель = 27л.с. стационарный (или подвесной)
Accomodation: каюта+салон+кокпит
Камбуз: газ-плита с духовкой, мойка,холодильник, хол/гор.вода
Гальюн: гальюн с душем и умывальником, хол/гор.вода
Water tank: 100L (вода)
Fuel tank: 300L
(топливо)


Многоцелевой водоизмещающий деревянный моторный катер длиной 8 метров со стационарным двигателем при сравнительно небольших размерах является идеальным судном для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с небольшим экипажем. Сфера применения катера очень широка: его можно использовать как прогулочное судно, как семейный катер для дальних круизов, чартерное судно, разъездной служебный катер или рыболовный бот. Главный двигатель — Vetus М3.28 — 27л.с. обеспечивает экономичный ход до 7 узлов (13 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 9 узлов (17км/час) и борьбы со встречным ветром и волной. На транце можно устроить откидную платформу и кронштейн с маломощным подвесным моторм для троллинговой рыбалки. Отдельная носовая каюта плюс салон, камбуз и гальюн создают достаточные удобства для экипажа из 4 человек в многодневном круизе и до 10 человек в прогулке выходного дня. Возможен вариант катера с укороченной рубкой и более просторным кокпитом, а также вариант с подвесным мотором. Имеется также проект катера Краб 900 удлиненный до 9м. Ширина катера в 2.5 метра вписывается в автогабарит, так что его можно перевозить на трейлере на неизведанные акватории. Проект разработан по идее Виктора Нацыка на основе архитектурного дизайна Юрия Антипова. Конструкция катера деревянная — реечная сосновая обшивка (диагональный ламинат) на продольном наборе и переборках из фанеры. Возможен вариант корпуса с фанерной обшивкой шарпи. Построить такой катер самостоятельно и стать обладателем настоящего практичного и красивого судна может любитель-самостройщик, обладающий определенными навыками в работе с деревом. Смотри постройку катера любителями
Другие проекты           Смотри катер в постройке 1       Смотри катер в постройке 2       Смотри постройку катера 3
3D модели катера Картинки можно увеличивать


Дизайн катера классического стиля с развитой рубкой , с приподнятыми оконечностями и широким развалом бортов в носовой части и транцем не погруженным в воду. Такие обводы корпуса гарантируют высокую мореходность на волне и хороший, легкий и экономичный ход в водоизмещающем режиме.


Просторная носовая палуба и широкий сан-дэк на крыше носовой каюты, а также глубокий и просторный кокпит создают удобную обстановку для работы и отдыха на открытом воздухе. Кокпит самоотливной. Кроме рубочных и ножных лееров (невысокого фальшборта),палуба на баке и в корме ограждена реллингами.
Рубка может быть выполнена с разными вариантами наклона лобовых стекол в соответствии с пристрастиями владельца как на моделях внизу
Фанерный корпус шарпи также разработан для этого катера, и может заитересовать любителя тем, что потребует меньше времени для постройки. Несмотря на кажущююся простоту, такой корпус шарпи вряд ли потребует меньших умений от строителя и не будет дешевле, хотя и несколько легче. Гидростатические и гидродинамические характеристики этого корпуса незначительно отличаются от круглоскулого, а его по прочность, надежность и долголетие очень зависит от качества применяемой фанеры.

Внутренняя планировка представлена носовой каютой с двуспальной койкой, одежным шкафом и гальюном с душем и умывальником. В салоне с большими окнами расположен камбуз и обеденный стол с двумя поперечными диванами. В нос от камбуза по левому борту располагается пост управления судном с отдельным выходом на палубу. Высота в рубке 1.96м до подволока. Широкий кокпит с емкими рундуками для шкиперского снабжения под банками хорошо прикрыт от непогоды рубкой и имет длину 1.96 метра, и при необходимости здесь могут заночевать два человека. В носу объемный якорный рундук, а в корме кокпита за переборкой изолированный рундук, где хранится газовый баллон и прочее снабжение. Под пайолами салона, в трюме и в рундуках коек расположены танки топлива и воды, аккумуляторы, бойлер горячей воды, а в шкафах и рундуках диванов и имеется пространство для хранения имущества и снабжения.




Модификация катера с укороченной рубкой больше нацелена на прогулки выходного дня (см. картинки ниже). По сравнению с базовым вариантом здесь значительно увеличен кокпит (с 1.9м до 2.7м), в котором иожет разместиться до 10 человек. Удлинение кокпита сделано за счет уменьшения длины рубки, и соответственно салона с 2.1 до 1.28м, где остался один диван с обеденным столом и небольшой камбуз. Носовая каюта осталась без изменений, с двуспальной койкой, шкафом для одежды и гальюном. Такой вариант катера меньше приспособлен для длительных плаваний, но более удобен для дневных прогулок с большой компанией, перевозки пассажиров или для рыбалки.


В наличии также имеется проект водоизмещающий Моторный катер Краб 900 который является удлиненной до 9 метров версией катера Краб 800 при сохранении той же автогабаритной ширины 2.5м. Конструкция катера полностью аналогична 8-метровой версии. Проект катера 9м может заинтересовать любителей, желающих установить более мощный и габаритный двигатель и иметь судно более крупных размеров. Увеличение размера по длине улучшает мореходные качества катера и его скорость при прочих равных условиях, а также улучшает комфорт внутри судна. Соответственно удлинен и кокпит, где может расположиться до 9 пассажиров. Скорость катера с двигателем 27л.с составляет: скорость крейсерская 6.9 уз (13км/час),
максимальная до 9,3 уз (17,2км/час)

Интересным и полезным дополнением может служить подвесной мотор малой мощности 3-4л.с. устанавливаемый на транце в кронштейне на ползунах. Его можно использовать для очень экономичного малого хода на рыбалке или неспешной прогулке. Тем не менее, под ним катер может идти до 9км/час по тихой воде. На ходу под главным двигателем моторчик поднимается. Также можно установить легкую откидную купательную платформу с лесенкой в воду. Эти дополнения не несут конструктивных переделок и могут быть изготовлены на свой вкус и установлены любителями самостоятельно.

И, наконец, если вы не ощущаете достаточных навыков и финансов для утановки стационарного двигателя, то можно рассмотреть вариант с подвесным моторм мощностью 20л.с. в качестве главного двигателя. В этом случае мотор (с длинным сапогом и грузовым винтом) крепится на транец, в котором организован вырез и рецесс, для подъема его из воды.
Такой вариант катера подходит для прогулочных целей на реках и озерах где нет большого волнения. Понятно, что отказ от стационарного двигателя с его системами, отдельного руля с приводами и прочим значительно удешевляет и упрощает постройку катера, но и несколько ограничивает его мореходность.
Скорость катера с подвесным мотором на тихой воде будет такая же как и со стационарным, но против сильного ветра и волнения ход несколько упадет.

ОСТОЙЧИВОСТЬ катера обеспечивает безопасное плавание в. Его практически невозможно перевернуть при любых состояниях загрузки. Плечо остойчивости на крене 50 град. составляет 0,313 метра, а восстанавливающий момент равен 911 кг*м. Говоря проще, можно представить, что закрененный на 50 град. катер будет восстанавливаться силой 911кг, приложенной к рычагу длиной 1 метр поперек от диаметральной плоскости судна.
Все критические точки заливания (входная дверь, рундуки кокпита) остаются выше уровня воды при любом встечающемся в реальных условиях угле крена, лишь окна рубки при 84 град. входят в воду, и если их не выдавит давлением воды, то дальше катер не будет крениться, поскольку рубка, входя в воду, препятствует крену. Но это невероятный случай, практически невозможный в условиях нормальной эксплуатации в предназначенных акваториях. Все показатели остойчивости катера превышают нормы Регистра Украины.


ПОСТРОЙКА деревянного корпуса катера ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора — киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок. Обшивку корпуса можно сделать разными методами. Самый предпочтительный — это трехслойный диагональный ламинат из сосновых реек. Возможен вариант однослойной обшивки продольными рейками, или комбинированный — 1 продольный и два или один диагональных слоя. Постройку корпуса катера ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют кокпит, и заканчивают достройку рубки. Чтобы не вдаваться в подробности строительства отсылаю читатаеля на станицы сайта , где весь наглядно виден весь процесс постройки деревянного корпуса по данной технологии. Постройка такого катера потребует от строителя некоторых навыков столярного дела, умения разбираться в чертежах, трудолюбия, мотивации и настойчивости, а также известной доли здравого смысла. Катер можно построить имея в наличии только ручной столярный инструмент. Но кроме того в проекте катера имеются CAD-овские файлы для резки (или разметки) всех деталей конструкции судна (как деревянных, так и фанерных) на станках ЧПУ. Если у вас есть доступ к такому оборудованию, то это заначительно упростит и ускорит постройку вашего катера. Аккуратно построенный катер смотрится очень привлекательно. Как пример — ниже пара фотографий построенного и оборудованного катера. Смотри постройка катера


МАТЕРИАЛЫ
Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера — марки ФСФ, как минимум. Если желаете иметь лодку класса люкс, можно использовать для рамных шпангоуто ви внутреннего обустройства мебели — фанеру с наружным слоем красного дерева или другой декоративной породы. Под лаком эти материалы будут смотреться очень красиво. Крепеж — в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса — на эпоксидной смоле, оклейка тоже, в крайнем случае — на полиэфирной. Потребуется также некоторое количество нержавеющй стали — для баллера руля, трубы для гельмпорта, и листовой — для дельных вещей. Свинец для балласта в морском варианте катера можно заменить чугунной дробью, но это хуже.

Материалы Количество Примечание
Сосна (в чисте) со вспомогат. конструкциями 1,3м³ доска, рейка разная
Дуб (в чисте) 0,3м³ доска, рейка разная
Фанера ФСФ 12мм (1.22х2.44) 12 листов
Фанера ФСФ 10мм (1.22х244) 22 листа
Фанера ФСФ 8мм (1.22х2.44) 3 листа
Фанера 6мм (1.22х2.44)
Эпоксидная смола 100кг
Стеклоткань 200-250гр/кв.м 150 пог.метров
Свинец для балласта 100кг
ПРОЕКТ
Проект катера СRAB 800 содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на [email protected] Не пытайтесь копировать чертежи с сайта — они содержат искажения.
Чертежи катера 8 метров







Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

CRAB_overview.pdf

A2

1

3.

Чертеж План внутреннего расположения (вид сверху)

layout_plan.pdf

A2

1

4.

Чертеж внутреннего расположения вид сбоку

layout_profile.pdf

А2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A1

1

7.

Чертеж Конструктивный вид сверху

structure_plan.pdf

A1

1

8.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

9.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

10.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

11.

Конструктивный чертеж шпангоута №4

frame_4.pdf

А2

1

12.

Конструктивный чертеж шпангоута №4а

frame_4а.pdf

А2

1

13.

Конструктивный чертеж шпангоута №5

frame_5.pdf

А2

1

14.

Конструктивный чертеж шпангоута №6

frame_6.pdf

А2

1

15.

Конструктивный чертеж шпангоута №7

frame_7.pdf

А2

1

16.

Конструктивный чертеж шпангоута №8

frame_8.pdf

А2

1

17.

Конструктивный чертеж шпангоута №9

frame_9.pdf

А2

1

18.

Конструктивный чертеж шпангоута №10

frame_10.pdf

А2

1

19.

Чертеж форштевня

frame_stem.pdf

A2

1

20.

Чертеж транца

frame_transom.pdf

A2

1

21.

Чертеж валолинии и фундамента двигателя

Shaft.pdf

А2

1

22.

Чертеж рулевого устройства

rudder_а1.pdf

A1

1

23.

Чертежи деталей рулевого устройства

rudder_details.pdf

A2

1

24.

Чертеж реллингового ограждения

rails.pdf

A2

1

25.

Чертежи  расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1250х2500мм

plywood_layout_frames_1.pdf
plywood_layout_frames_2.pdf
plywood_layout_frames_3.pdf
plywood_layout_frames_4.pdf
plywood_layout_frames_5.pdf

A2

5





26.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_crab_800.dwg

M 1:1

1

27.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов по стандартным листам фанеры 1250х2500мм
(для распечатки на плоттере в масштабе 1:1 и резки эл.лобзиком или на станке ЧПУ)

plywood_10mm_frames_sheet_1.dwg
plywood_10mm_frames_sheet_2.dwg
plywood_10mm_frames_sheet_3.dwg
plywood_10mm_frames_sheet_4.dwg
plywood_10mm_frames_sheet_5.dwg
plywood_10mm_frames_sheet_6.dwg
plywood_10mm_frames_sheet_7.dwg
plywood_10mm_frames_sheet_8.dwg
plywood_10mm_frames_sheet_9.dwg
plywood_10mm_frames_sheet_10.dwg
plywood_10mm_frames_sheet_11.dwg
plywood_10mm_frames_sheet_12.dwg
plywood_10mm_frames_sheet_13.dwg

M 1:1

13













28.

Чертежи расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1220х2440мм

plywood_layout_frames_1s.pdf
plywood_layout_frames_2s.pdf
plywood_layout_frames_3s.pdf
plywood_layout_frames_4s.pdf
plywood_layout_frames_5s.pdf

A2

5

29.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_10mm_122х244_sheet_1.dwg
plywood_10mm_122х244_sheet_2.dwg
plywood_10mm_122х244_sheet_3.dwg
plywood_10mm_122х244_sheet_4.dwg
plywood_10mm_122х244_sheet_5.dwg
plywood_10mm_122х244_sheet_6.dwg
plywood_10mm_122х244_sheet_7.dwg
plywood_10mm_122х244_sheet_8.dwg
plywood_10mm_122х244_sheet_9.dwg
plywood_10mm_122х244_sheet_10.dwg
plywood_10mm_122х244_sheet_11.dwg
plywood_10mm_122х244_sheet_12.dwg
plywood_10mm_122х244_sheet_13.dwg
plywood_10mm_122х244_sheet_14.dwg
plywood_10mm_122х244_sheet_15.dwg

M 1:1

15

30.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_crab_800.pdf

A4

1

31.

Таблица весовых нагрузок катера

Load_table_crab_800_6person.pdf

A4

5

32.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

33.

Инструкция по постройке катера иллюстрированная

build_tutorial_crab_800.pdf

A4

22

34.

Чертеж cхема монтажа киля и штевня на наборе

keel_stem_assembling.pdf

A2

1

35.

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

36.

Чертеж стапеля

shipway_1_a4.pdf

A4

1

37.

Расчет гребного винта и гребного вала (опция)

prop_shaft_calculation_crab.pdf

A4

1

38.

Расчет рулевого устройства (опция)

Rudder_calc_crab_ru.pdf

A4

5

39.

Инструкция по плазовой разметке

loft_tutorial.pdf

A4

5

40.

Спецификация общесудовая

Specification.pdf

А4

6

41.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

42.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

43.

Чертежи (CAD файлы)  переборок/шпангоутов
( контуры для распечатки на плоттере в масштабе 1:1)

frame_1.dwg
frame_2.dwg
frame_3.dwg
frame_4.dwg
frame_4a.dwg
frame_5.dwg
frame_6.dwg
frame_7.dwg
frame_8.dwg
frame_9.dwg
frame_10.dwg
frame_TRdwg

M1:1

12

44.

Чертеж-спецификация фанерных деталей интерьера

Plywood_interrior.pdf

A2

1

45.

Чертеж-спецификация фанерных деталей палубы и рубки

Plywood_deck_cabin.pdf

A2

1

46.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

47.

Чертежи расклада фанерных деталей палубы, рубки, кокпита на стандартных листах фанеры 1220×2440мм, 12мм

Plywood_layout_12мм_1.pdf
Plywood_layout_12мм_2.pdf
Plywood_layout_12мм_3.pdf
Plywood_layout_12мм_4.pdf

А2

4

49.

Чертежи расклада фанерных деталей рубки, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм , 10мм

Plywood_layout_10мм_1.pdf
Plywood_layout_10мм_2.pdf
Plywood_layout_10мм_3.pdf

A2

3

50.

Чертежи расклада фанерных деталей кокпита, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм, 8мм

Plywood_layout_8мм_1.pdf

A2

1

51.

Чертежи (CAD файлы)   расклада фанерных деталей палубы, рубки, кокпита и интерьера по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу или ручным лобзиком)

plywood_10mm_122х244_sheet_16.dwg
plywood_10mm_122х244_sheet_17.dwg
plywood_10mm_122х244_sheet_18.dwg
plywood_10mm_122х244_sheet_19.dwg
plywood_10mm_122х244_sheet_20.dwg
plywood_10mm_122х244_sheet_21.dwg
plywood_10mm_122х244_sheet_22.dwg
plywood_12mm_122х244_sheet_1.dwg
plywood_12mm_122х244_sheet_2.dwg
plywood_12mm_122х244_sheet_3.dwg
plywood_12mm_122х244_sheet_4.dwg
plywood_12mm_122х244_sheet_5.dwg
plywood_12mm_122х244_sheet_6.dwg
plywood_12mm_122х244_sheet_7.dwg
plywood_12mm_122х244_sheet_8.dwg
plywood_12mm_122х244_sheet_9.dwg
plywood_12mm_122х244_sheet_10.dwg
plywood_12mm_122х244_sheet_11.dwg
plywood_12mm_122х244_sheet_12.dwg plywood_8mm_122х244_sheet_1.dwg
plywood_8mm_122х244_sheet_2.dwg
plywood_8mm_122х244_sheet_3.dwg

М1:1

24

52. Схема электрическая принципиальная electrical_base.pdf A2 1
53. Чертежи -схемы водоснабжения (водопровод) water_supply_1.pdf
water_supply_2.pdf
A2 2
54. Чертеж- схема оборудования гальюна head.pdf A2 1
55. Чертеж конструктивный монтажа топливного танка fuel_tank_krab.pdf A2 1
56. Чертеж-схема топливопроводов fuel_supply.pdf A2 1
57. Чертеж-схема газоснабжения gas_supply.pdf A4 1
58. Чертеж поручней рубочных и фальшбортика grabrails.pdf A2 1
60. Чертеж шаблона для сборки транца transom_mould_a4 A4 1
61. Расчет скорости судна, мощности двигателя и диам. винта speed_power_calculation.pdf A4 2
62. Чертеж двери входной door_a4.pdf A4 1
63. Чертеж-схема фанерной обшивки корпуса plywood_hull_SH.pdf A2 1
64. Чертежи расклада фанерных деталей обшивки на стандартных листах фанеры 1220х2440мм, 12мм (для коруса шарпи)

plywood_layout_12mm_shell_SH_1.pdf
plywood_layout_12mm_shell_SH_2.pdf
plywood_layout_12mm_shell_SH_3.pdf

A2 3
65.

Чертежи (CAD файлы)  расклада фанерных деталей обшивки по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_layout_12mm_shell_sheet_13.dwg
plywood_layout_12mm_shell_sheet_14.dwg
plywood_layout_12mm_shell_sheet_15.dwg
plywood_layout_12mm_shell_sheet_16.dwg
plywood_layout_12mm_shell_sheet_17.dwg
plywood_layout_12mm_shell_sheet_18.dwg
plywood_layout_12mm_shell_sheet_19.dwg
plywood_layout_12mm_shell_sheet_20.dwg
plywood_layout_12mm_shell_sheet_21.dwg
plywood_layout_12mm_shell_sheet_22.dwg
plywood_layout_12mm_shell_sheet_23.dwg
plywood_layout_12mm_shell_sheet_24.dwg
plywood_layout_12mm_shell_sheet_25.dwg

M 1:1 13
66. Чертеж Габариты катера на стапеле gabarite.pdf A4 1
67. Чертежи якорей (Danfort, Britany) anchor_danfort.pdf
anchor_britany.pdf
A2 2
68. Чертеж успокоителя качки roll_orevebtir.pdf А2 1
69. Расчет общей прочности (опция) Global_strength_Crab_800_1.pdf A4 4
70. Расчет местной прочности (опция) расчет местной прочности краб800.pdf A4 22
71. Расчет рулевого устройства (опция)

Проекты яхт, лодок и катеров для самостоятельной постройки. Чертежи яхты, катера

ПРОЕКТЫ ЯХТ

Яхта пико-крейсер КРОХА-15
LOA = 4.48м (длина наибольшая корпуса)
BOA = 2.12м (ширина наибольшая)
LWL = 4.30м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0.97т (водоизмещение)
Draft = 0.85м (осадка)
Ballast = 0.35т (балласт в киле с бульбом)
Sail area = 14.8м² (площадь парусности)

Смотреть проект яхты>>>
Смотри яхту 1 в постройке >>>
Смотри яхту 2 в постройке >>>
Смотри яхту 3 в постройке >>>

Проект небольшой крейсерской яхточки с постоянным килем и корпусом шарпи из фанеры. Такая самодельная яхта может быть построена в стандартном гараже. Несмотря на скромные размеры яхта предлагает неплохой комфорт для небольшой семьи в круизном плавании или на прогулке выходного дня. Благодаря постоянному балластному килю яхта безопасна в плохую погоду на открытых акваториях. Надежная и простая в управлении яхта, благодаря закруткам работа с парусами осуществляется не выходя из кокпита. Внутри на ночлег может расположиться до 4 чел. Оборудована камбузом и изолированным гальюном.Перевозка на трейлере предусмотрена.

Яхта мини-крейсер КРОХА-18
LOA = 5,43м (длина наибольшая корпуса)
BOA = 2.12м (ширина наибольшая)
LWL = 4.74м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 1,3т (водоизмещение полное)
Draft = 0.6м (осадка)
Ballast = 0.40т (балласт в киле с бульбом)
Sail area = 20,0м² (площадь парусности)

Смотреть проект яхты>>>
Смотри яхту 1 в постройке >>>
Смотри яхту 2 в постройке >>>
Смотри яхту 3 в постройке >>>

Удлиненный до 5.5 метров вариант яхты Кроха 15. Предоставляет больше пространства внутри и в кокпите. Яхту можно построить как с плавниковым постоянным килем, так и с длинным брусковым килем с уменьшенной осадкой. Габариты корпуса позволяют строить яхту в гараже.

Крейсерский швертбот Кэтбот-16
LOA = 5,0м (длина корпуса наибольшая)
BOA = 2.32м (ширина наибольшая)
LWL = 4.85м (длина по ватерлинии)
BWL = 1.90м (ширина по ватерлинии)
Displ.= 0.7 — 1.0т (водоизмещение порожнем/полное)
Draft = 0.34м-1.0м (осадка корпусом/швертом)
Ballast = 0.14т (балласт вкорпусе)
Sail area = 18,0м² (площадь гафельного грота)

Смотреть проект швертбота >>>
Смотри постройку кэтбота>>>
Смотри швертбот в постройке >>>

Проект швертбота для круиза на уикэнд Catboat-16 — хороший выбор швертбота для самостоятельной постройки. Кэтбот (Catboat) — классический тип небольших яхт с малой осадкой, большой шириной корпуса, убирающимся швертом и простым вооружением Кэт с одим парусом и свободно стоящей мачтой. Идеально подходит для прогулок выходного дня, а в крейсерском варианте с рубкой, и для круизов с небольшим экипажем. Спальные места на 2-3 человека, камбуз, биотуалет. Поворотный шверт дает возможность подхода к отмелому берегу. В проекте два варианта корпуса — шарпи из фанеры или круглоскулый с реечной обшивкой. Можно построить в гараже 6х3. Перевозка на трейлере возможна.

Швертбот Динги SD-12
LOA = 3,6м (длина корпуса)
BOA = 1,4м (ширина наибольшая)
LWL = 3,6м (длина по ватерлинии)
BWL = 1.15м (ширина по ватерлинии)
Weight.= 50 кг (вес корпуса)
Draft = 0.1 — 1,0м (осадка корпусом/швертом)
Sail area = грот 8,8м² (площадь парусности)

Смотреть проект швертбота динги >>>

Скоростной парусный швербот динги с легким корпусом из фанеры предназначен для гонок и развлечений любителями экстремального сэйлинга, глиссирования на трапеции, а также прогулок выходного дня под парусом.
Швертбот оснащен кинжальным швертом и съемным рулем на транце. Парусное вооружение — грот 8,8 м2 на мачте (со стоячим такелажем) высотой 6м. На выдвижном бушприте можно нести парус геннакер площадью до 10м2. Оптимальный экипаж лодки под парусами 1 человек. Лодка отлично ходит в лавировку и устойчива на попутных курсах. Швертбот можно построить в гараже 6х3. Перевозка на крыше авто.

Гафельный тендер БИТ-22
LOA = 6,7м (длина наибольшая корпуса)
BOA = 2.5м (ширина наибольшая)
LWL = 6,1м (длина по ватерлинии)
BWL = 2,06м (ширина по ватерлинии)
Displ.= 1.8/2,2т (водоизмещение порожнем/полное)
Draft =0.8м килевой: 0.68м-1,73м (осадка килем / швертом)
Ballast = 0.80т (балласт в длинном киле)
Sail area = 27,0м² (площадь парусности)

Смотреть проект яхты>>>
См. яхту в постройке 1     См. яхту в постройке 2

Проект г афельного трейлерного тендера 6.7 метров — отличный небольшой мореходый семейный парусный круизер классического стиля. Лодки подобного проекта показали себя надежным и предсказуемым судном для плаваний в прибрежных морских акваториях (Категория C) с хорошим комфортом под палубой. Благодаря длинному килю яхта устойчива на курсе, а умеренная осадка позволяет подходить близко к отмелому берегу. Конструкция корпуса деревянная. обшивка шарпи из фанеры. Под палубой спальные места для 4 чел, обеденный стол, камбуз, изолированный гальюн. Стационарный двигатель 9-13 л.с. очень пригодится на реках с сильным течением.

Крейсерский Кэтбот-23
LOA = 6,78м (длина корпуса наибольшая)
BOA = 2.43м (ширина наибольшая)
LWL = 5.9м (длина по ватерлинии)
BWL = 2.05м (ширина по ватерлинии)
Displ.= 1.8 — 2.2т (водоизмещение порожнем/полное)
Draft = 0.85м- (осадка макс. килем кормой)
Ballast = 0.6т (балласт в киле)
Sail area = 28,0м² (площадь гафельного грота)

Смотреть проект швертбота >>>

См. яхту в постройке

Кэтбот 23 — крейсерский кэт для круиза на уикэнд — хороший выбор судна для самостоятельной постройки. Кэтбот с одим парусом на свободно стоящей мачтой, весьма распространен. Идеально подходит для прогулок выходного дня, а в крейсерском варианте с рубкой, и для непродолжительных круизов с небольшим экипажем. Длинный киль с небольшой осадкой повышает качество хода лодки против ветра и дает возможность подхода к отмелому берегу. Двигатель малой мощности (до 13л.с.), стационарно установленный под кокпитом, работает на складной двухлопастной гребной вит. Можно применить подвесной мотор 5л.с. на траце. Трейлерный автогабарит

Швертбот трейлерный Милена-6
LOA = 6,0м (длина корпуса наибольшая)
BOA = 2.4м (ширина наибольшая)
LWL = 5.7м (длина по ватерлинии)
BWL = 2.25м (ширина по ватерлинии)
Displ.= 0.6 -1,2т (водоизмещение порожнем/полное)
Draft = 0.25/1,4м- (осадка корпуслм/швеотом)
Ballast = 0.2т (балласт в трюме)
Sail area = 24,0м² (площадь парусов)

Смотреть проект яхты>>>

Проект Милена-6 — крейсерский швертбот 6 метров для круиза на уикэнд — хороший выбор судна для самостоятельной постройки. Идеально подходит для прогулок выходного дня, а в крейсерском варианте для непродолжительных круизов на неделю с небольшим экипажем. Обводы судна типа шарпи с 2 скулами, Просторный кокпит длиной 2 метра, потопчины по борту и палуба в носу, огражденные лееерами, создают достаточный комфорт и безопасность для экипажа из 4-5 чел.
Лодка деревянная, обшивка корпуса из фанеры, Автогабарит. Швертбот был испытан в плаваниях по Днепру и Днепровскому лиману, в том числе и в свежую погоду, и показал свою надежность и хорошие ходовые качетва в походах и парусных регатах.

Швертбот трейлерный ТЕMPRO-25
LOA = 7.6м (длина корпуса наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,7м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,6/2,1т (водоизмещение порожним/полное)
Draft = 0,68/1,5м (осадка)
Ballast = 0.7т (в килевом варианте)
Sail area = 29.0м² (площадь парусности)

Смотреть проект яхты>>>
См. яхту в постройке 1     См. яхту в постройке 2

Проект Крейсерско-гоночный швертбот-компромисс с большим скоростным потенциалом и возможностью перевозки на трейлере. Имеется также вариант с постоянным килем, более морской и мореходный. При сравнительно небольших размерах яхта имеет все необходимое для комфортабельного и безопасного семейного круизинга по рекам, водохранилищам и прибрежным зонам морей. Спальные места для 4-5 чел, камбуз, гальюн. Яхта обладает хорошим гоночным потенциалом. Корпус шарпи из фанеры. Возможна также постройка круглоскулого корпуса яхты с ламинированной обшивкой из рейки — хороший выбор яхты для гонщиков в четвертонном классе яхт.

Гафельный тендер БИТ-26
LOA = 8.0м (длина наибольшая)
BOA = 2.9м (ширина наибольшая)
LWL = 7.3м (длина по ватерлинии)
BWL = 2.4м (ширина по ватерлинии)
Displ.= 3.4/4.0т (водоизмещение порожнем/полное)
Draft = 0.77/1.9м (осадка корпусом/швертом)
Ballast = 1.4т (балласт в фальшкиле корпуса)
Sail area = 35.0 м² (площадь парусности)

Смотреть проект яхты>>>
См. яхту в постройке 1     См. яхту в постройке 2

Проект Гафельный тендер 8 метров — отличный мореходый семейный круизер в классическом стиле дизайна. Лодка подобного проекта показала себя надежным, комфортабельным и предсказуемым судном для плаваний на открытых акваториях с хорошим уровнем комфорта. Под палубой все условия для обитания 5 человек. Конструкция яхты деревянная, с двумя вариантами корпуса — шарпи с обшивкой из фанеры и круглоскулый реечный корпус. Лодка очень красива, и на фоне однотипных яхт современного дизайна линии ее корпуса и гафельное вооружение с деревянным рангоутом будут привлекать к себе всеобщее внимание и уважение.

Швертбот трейлерный ТЕMPRO-24
LOA = 7.3м (длина корпуса наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2.0м (ширина по ватерлинии)
Displ.= 1,0/1,8т (водоизмещение порожним/полное)
Draft = 0,3/1,5м (осадка)
Ballast = 0.3т (в трюме)
Sail area = 30.0м² (площадь парусности)

Смотреть проект яхты>>>

Прогулочно-гоночный швертбот с фанернм корпусом шарпи с большим скоростным потенциалом и возможностью перевозки на трейлере. При сравнительно небольших размерах швертбот имеет все необходимое для комфортабельного и безопасного семейного плавания на уик-энд по рекам, водохранилищам и прибрежным зонам морей и участия в клубных регатах. Внутренняя планировка, хотя и спартанская, создает достаточные удобства для экипажа на прогулке или в гонке. Эффективное и простое в обслуживании топовое парусное вооружение и рациональные с гидродинамической точки зрения обводы корпуса делают 7,3-метровый трейлерный швертбот серьезным соперником в парусных гонках для яхт четверьттонного класса

Яхта крейсерско-гоночная S8.6
LOA = 8.69м (длина наибольшая)
BOA = 3.06м (ширина наибольшая)
LWL = 7.8м (длина по ватерлинии)
BWL = 2.55м (ширина по ватерлинии)
Displ.= 3.1/3.5т (водоизмещение)
Draft = 0,79/2.0м (осадка) компромисс; 0,4м — швертбот: 1.6м — килевая яхта
Ballast = 1.1т (в килевом варианте)
Sail area = 36.3м² (площадь парусности)

Смотреть проект

Проект яхты 8 метров . Яхта предназначена для комфортабельного семейного круизинга по рекам, водохранилищам и прибрежным зонам морей. Эффективное и простое в обслуживании топовое парусное вооружение делает яхту хорошим конкурентом в парусных гонках для яхт полутонного класса. Три отдельные каюты плюс салон, гамбуз и гальюн создают достаточные удобства для экипажа до 6 человек в многодневном круизе. Разработано три варианта судна — килевая яхта с постоянным плавниковым балластным килем (наиболее мореходная), швертбот-компромисс и «чистый» швертбот со швертовым колодцем в корпусе. Конструкция яхты деревянная. с реечной обшивкой.

Яхта крейсерско-гоночная TEMPRO 30

LOA
= 9.2м (длина корпуса наибольшая)
BOA = 3,4м (ширина наибольшая)
LWL = 9,2м (длина по ватерлинии)
BWL = 2.9м (ширина по ватерлинии)
Displ.= 3,2/4,0т (водоизмещение порожним/полное)
Draft = 1,6м (осадка)
Ballast = 0.9т (в киле с бульбом)
Sail area = 49.0м² (площадь парусности)
                              Смотреть проект >>>

Смотреть постройку яхты

Проект Крейсерско-гоночночная 9-метровая яхта (фанерный корпус шарпи) Темпро 30 с большим скоростным потенциалом и привлекательным современным внешним видом. При сравнительно небольших размерах яхта имеет все необходимое для комфортабельного и безопасного семейногоили спортивного плавания по рекам, водохранилищам и прибрежным зонам морей, а также успешного участия в регатах и гонках парусных яхт. Внутренняя планировка создает достаточные удобства для экипажа из 6 человек в многодневном круизе. Постройка такой яхты кроме всего прочего, может также заинтересовать самостройщика своей технологичностью и экономической выгодностью изготовления фанерного корпуса шарпи

Катамаран прогулочный Бальзам
LOA = 6,0м (длина корпуса наибольшая)
BOA = 3.22м (ширина габаритная наибольшая)
Displ.= 0.5 -1,0т (водоизмещение порожнем/полное)
Draft = 0.21/0,8м- (осадка корпусом/швертом)
Ballast = — (балласт в трюме)
Sail area = 21,0м² (площадь парусов)

Смотреть проект катамарана парусного>>>

Проект Катамаран Бальзам — крейсерский парусный катамаран 6 метров для круиза на уикэнд. Проект для самостоятельной постройки из фанеры. Катамаран разборный. Отдельные части: корпус левый, корпус правый, носовая балка, центральная балка, кормовая балка, моторная рама, настил дна кокпита, площадка-бушприт, рули, шверты, мачта с такелажем, гик, паруса, якоря, концы и другое снабжение. Два опускаемых шверта по бортам поплавков позволяют ходить острыми курсами под парусами. Благодаря простоте парусного вооружения, лодкой легко управляет один человек. Надежныя, простой в управлении катамаран может быть доставлен на любую акваторию на трейлере за легковым автомобилем (автогабарит)

Яхта круизно-гоночная S-9.9 Ольга
LOA = 9.96м (длина наибольшая)
BOA = 3.23м (ширина наибольшая)
LWL = 9.3м (длина по ватерлинии)
BWL = 2.73м (ширина по ватерлинии)
Displ.= 5,3т (водоизмещение полное)
Draft = 1.75м (осадка)
Ballast = 1.6т (балласт в киле с бульбом)
Sail area = 56.0м² (площадь парусности)

Смотреть проект яхты>>>

См. яхту в постройке 1     См. яхту в постройке 2

Проект Круизно-гоночная 10-метровая деревянная яхта морского района плавания, с высокой степенью мореходности и безопасности, предоставляющая достаточный комфорт для большой семьи или 2-3 семейных пар. Внутренняя планировка предлагает 3 отдельные 2-х местные каюты (носовая и две побортно в корме), просторный салон, камбуз, штурманский уголок и гальюн с душем. 8 спальных мест. Удобный, просторный и безопасный кокпит и палуба ограждены реллингами и леерным ограждением. Два типа рулевого управления — румпельное и со штурвалом могут быть выбраны по желанию заказчика. Яхта деревянная с реечной обшивкой корпуса.

Яхта гоночно-крейсерская Рута-33
LOA = 9.94м (длина наибольшая)
BOA =3.4м (ширина наибольшая)
LWL = 9.75м (длина по ватерлинии)
BWL = 2.6м (ширина по ватерлинии)
Displ.= 4.6т (водоизмещение полное)
Draft = 1.78м (осадка)
Ballast = 1.5т (балласт в киле с бульбом)
Sail area = 58.2м² (площадь парусности)

Смотреть проект >>>
См. яхту в постройке 1     См. яхту в постройке 2
См. яхту в постройке 3

Проект гоночно-круизной 10-метровой яхты легкого водоизмещения для быстрой езды с высоким уровнем комфорта на борту. Современный дизайн рубки и корпуса, его обводы в cтиле OPEN, эффективное парусное вооружение шлюпом, плавниковый киль с бульбом и два руля обеспечивают высокий скоростной потенциал яхты и будут привлекательны для любителей парусных крейсерских гонок на любых акваториях. В то же время, под палубой мы видим хороший комфорт — две изолированные каюты, просторный салон, два гальюна, камбуз и штурманский уголок. Просторный кокпит. Яхта деревянной конструкции — реечная ламинированная обшивка корпуса и рубки, палуба из фанеры.

Гафельный тендер БИТ-33
LOA = 9.9м (длина наибольшая по палубе)
BOA = 3.17м (ширина наибольшая)
LWL = 8.8м (длина по ватерлинии)
BWL = 2.77м (ширина по ватерлинии)
Displ.= 5.1 — 6.0т (водоизмещение порожнем/полное)
Draft = 1.0м (осадка)
Ballast = 2.5т (балласт в брусковом киле)
Sail area = 53м² (площадь парусности)

Смотреть проект яхты>>>
Смотри яхту в постройке 1
Смотри яхту в постройке 2

Проект яхты Гафельный тендер 10 метров- надежный мореходый семейный круизер открытого моря в классическом стиле. Благодаря длинному килю яхта устойчива на курсе, а умеренная осадка до 1 м позволяет исследовать мелководные акватории и подходить близко к берегу. Яхта имеет гафельное парусное вооружение с деревянной мачтой. Внешний вид под старину очень красив, и такая самодельная яхта будет привлекать к себе большое внимание. Внутреннее обустройство предполагает все необходимые удобства и комфорт для жизни на борту 5 человек. Постройка такой яхты под силу любителям и может заинтересовать самостройщика — почитателя классического стиля в яхтинге.

Круизная 11-метровая яхта Днепр S11
LOA = 11.0м (длина наибольшая)
BOA = 3.70м (ширина наибольшая)
LWL = 9.9м (длина по ватерлинии)
BWL = 3.2м (ширина по ватерлинии)
Displ.= 7.4т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 61.0м² (площадь парусности)

Смотреть проект яхты >>>
Смотреть яхту в постройке 1
Смотреть яхту в постройке 2

Проект Крейсерско-гоночная 11-метровая деревянна яхта пердназначена для крузинга, чартера и многодневных регат круизных яхт на открытых акваториях. Имеет 3 раздельные каюты, большой салон, два гальюна, камбуз и штурманский уголок и прочие удобства Просторный кокпит и палуба безопасны и имеют ограждения. Эффективное топовое парусное вооружение не требует большой заботы от экипажа.
Конструкция яхты деревянная — реечная ламинированная обшивка на шпангоутах, палуба, кокпит из фанеры. Корпус и рубка с палубой оклеены стеклопластиком.

Яхта 12 метров Spiritus 41
LOA = 12.2м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 9.0м (длина по ватерлинии)
BWL = 2.36м (ширина по ватерлинии)
Displ.=4.6т (водоизмещение)
Draft = 1.9м (осадка)
Ballast = 2.0 (балласт в киле с бульбом)
Sail area =60 м² (площадь парусности)

Смотреть проект >>>
См. яхту в постройке 1

Проект Гоночная винтажная яхта 12 метров Spiritus 41 с классическими обводами узкого корпуса, балластным килем с бульбом и подвесным рулем и высокоэффективным дробным парусным вооружением 7/8 обладает высокими скоростными характеристиками, с малым волнообразованием, и замечательным поведением на волне. Стильная, красивая яхта для отдыха и клубных гонок на уик-енд. 5 спальных мест, камбуз, гальюн и проч. Яхта деревянной конструкции с ламинированной реечной или шпоновой обшивкой. которую можно оставить под лак, применив породы красного дерева.

Яхта круизно-гоночная RYT-12
LOA = 11.96м (длина наибольшая)
BOA = 4.0м (ширина наибольшая)
LWL = 11.5м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 7.6т (водоизмещение)
Draft = 1.95м (осадка килем) 0,6-22м (швертом)
Ballast = 2.5т (балласт в киле с бульбом)
Sail area = 90м² (площадь парусности)

Смотреть проект яхты >>>
Смотри яхту в постройке 1
Смотри яхту в постройке 2

Проект круизно-гоночной 12-метровой деревянной яхты среднего водоизмещения. Килевая яхта с двумя рулями и эффективным парусным вооружением предназначена для морских круизов и гонок открытого моря. Под палубой расположены 3 раздельные каюты, просторный салон, гальюн, камбуз, штурманский уголок и прочие удобства, что предоставляет большой комфорт на борту экипажу до 8 человек. Яхта выглядит солидно и современно, имеет отличные ходовые качетва.В просторном кокпите на прогулке под парусом может разместиться до 12 человек. Разработан также вариант проекта яхты с падаюшим килем-швертом массой 2т и с откидными рулями на транце. Осадка 0,6 — 2,2м

Яхта гоночно-круизная S-40
LOA = 12.16м (длина наибольшая 40 футов)
BOA = 4.4м (ширина наибольшая)
LWL = 12,1м (длина по ватерлинии)
BWL = 3.23м (ширина по ватерлинии)
Displ.= 5,4/6,4т (водоизмещение)
Draft = 2.95м (осадка)
Ballast = 2.2т (балласт в киле с бульбом)
Sail area = 115м² (площадь парусности)

Смотреть проект яхты>>>

Смотри яхту в постройке

Проект Гоночно-крейсерская 40-футовая (12 метров) яхта легкого водоизмещения, с глубоким плавниковым килем с бульбом и двумя рулями предназначена для парусных гонок на морских и океанских акваториях с экипажем до 8 человек. Характеристики и размерения яхты соответствуют правилам 40-футового класса (International Class 40 Association) океанских гоночных яхт категории «А». Яхта обладает высокой абсолютной скоростью, вплоть до глиссирования, имеет огромный гоночный потенциал и будет востребована парусными гонщиками. Внутри яхты в крейсерских гонках экипаж из 8 человек имеет все необходимое для комфортного проживания на борту в течение длительного времени. Конструкция корпуса яхты — деревянная, ламинированная, оклеена стеклопластиком.

Яхта круизная океанская Адейра 44
LOA = 13.5м (длина наибольшая)
BOA = 4.2м (ширина наибольшая)
LWL = 11.8м (длина по ватерлинии)
BWL = 4.7м (ширина по ватерлинии)
Displ.= 12т (водоизмещение)
Draft = 1.95 -2,2м (осадка)
Ballast = 5,7т (балласт в киле с бульбом)
Sail area = 105м² (площадь парусности)

Смотреть проект яхты>>>
См. яхту в постройке 1
См. яхту в постройке 2

Проект 44-футовая океанская круизная яхта отвечающая требованиям безопасности, скорости и комфорта, который позволяет много лет жить на борту судна.
Конструкция и остойчивость 14-метровой яхты » соответствуют самым высоким требованиям и предписаниям. Длительные океанские круизные плавания и кругосветки по плечу такому судну. Композитная деревянно-стеклопласиковая конструкция яхты обеспечивает длительный срок службы корпуса.

ПРОЕКТЫ ЛОДОК И КАТЕРОВ
Глиссирующий катер 9 метров KS-900LOA = 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 2х150-250л.с. стационарный, водометы
Килеватость днища на транце : 18 град.
Пассажировместимость: до 8 чел
Fuel tank: 2х150л.
(топливо)
 Смотреть проект катера >>>
Смотреть постройку катера>>>
Проект — Моторный глиссирующий скоростной катер длиной 9 метров для любителей комфортабельной прогулки «с ветерком» открытых акваториях, куда его можно доставить на трейлере за легковым автомобилем. Как типичный «спидстер» лодка остнащена 2 стационарными двигателями мощностью до 250л.с.. с водометами. Катер весьма комфортабельный — просторный кокпит, носовая каюта на 2-3 спальных места. Камбуз и гальюн в каюте. Сандек в корму от кокпита. Конструкция катера фанерная. Проект катера предназначен для самостоятельной постройки любителями, его можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Моторный катер Р-990
LOA
= 10,0м (длина наибольшая)
BOA = 2.47м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2.04м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка полной загрузки)
Двигатель = 20-40 л.с. стационарный

Смотреть проект катера >>>

Проект — Моторный катер длиной 10 метров со стационарным двигателем в ретро стиле предназначен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Классика судостроения пршлого века, привлекающая самостройщиков и сегодня. Проект катера разработан по мотивам деревянных катеров Petterssen 30-х годов XX столетия — с небольшой рубкой, просторным центральным кокпитом, развитым бортом в носу и относительно узкой кормой. Такие обводы корпуса гарантируют высокую скорость, мореходность на волне и хороший, легкий и экономичный ход в водоизмещающем и переходном режиме. Катер очень стильный и красивый.

Мотолодка прогулочная Z-14
LOA = 4,1м (длина корпуса)
BOA = 1.65м (ширина наибольшая)
LWL = 3,5м (длина по ватерлинии)
BWL = 1.5м (ширина по ватерлинии)
Displ.= 0,17 / 0,65т (вес пустого корпуса / полное)
Draft = 0.16м (осадка корпусом)
Двигатель — до 40 л.с. подвесной
.
Пассажировместимость: 4 чел

Смотреть проект моторной лодки >>>
Смотри постройку лодки 1>>>
Смотри постройку 2>>>

Проект винтажная моторная глиссирующая лодка из фанеры длиной 4 метра с подвесным мотором. Стилизованная под популярные в америке скоростне деревянне катера середины прошлого века . Построенная аккуратно, с сохранением структуры древесины под лаком, лодка в стиле ретро очень красиво и дорого смотрится, и без сомнения будет привлекать к себе всеобщее внимание. Обводы корпуса с малой килеватостью транца дают легкий выход на глиссирование и достижение скорости до 50 км/час при умеренной мощности подвесного мотора до 30 л.с. Конструкция лодки деревянная — обшивка корпуса из фанеры Окуме красного дерева или из простой под покраску.
Мотолодка скоростная KS-500
LOA = 5,05м (длина наибольшая)
BOA = 2,0м (ширина наибольшая)
LWL = 4,4м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 0.6/0,9 т (водоизмещение порожнем/полное)
Draft = 0.22м (осадка корпусом)
Двигатель = 40 -150л.с. стационарный/подвесной
Пассажировместимость
: до 5 чел
Глиссирующая скоростная мотолодка из фанеры.
 Смотреть проект мотолодки >>>
Смотри мотолодку в постройке >>>
Смотри мотолодку в постройке 2 >>>
Моторная глиссирующая скоростная моторная лодка длиной 5 метров для любителей прогулки «с ветерком» на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Как типичный «спидстер» лодка остнащена стационарным двигателем мощностью до 150 и более л.с.. с водометом, но можно применить и классический гребной винт или установить подвесной мотор от 40 (для скоростей до 50км/час) и до 150л.с для драйва. Любителям понравится также и стильный внешний вид лодки — для них и предназначен проект моторной лодки из фанеры для самостоятельной постройки, который можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Катер скоростной морской 7 метров STL-7
LOA = 7,0м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,4/2,5 т (водоизмещение порожнем/полное)
Draft = 0.45м (осадка корпусом порожнем/полное)
Freeboard = 0.83м (надводный борт на миделе)
Двигатель = 200 — 400л.с.


Смотерть проект катера >>>>

Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 7 метров 7-метровый вариант катера серии STL под постройку любителями из дерева и фанеры. Этот быстроходный катер класса люкс с килеватостью днища глубокое V способен быстро передвигаться в открытом море в свежую погоду. Категория плавания С. Кроме специализированных морских двигателей на катере можно применить конвертированные автомобильные двигатели. Размеры моторного отсека похволяют использовать двигатели вплоть до 6-литровых V-образных восьмициллиндровых моторов. Движителем на катере является поворотно-угловая колонка, возможна установка водомета.

Моторный катер Р-550
LOA = 5.48м (длина корпуса)
BOA = 1.38м (ширина наибольшая)
LWL = 5.20м (длина по ватерлинии)
BWL = 1.20м (ширина по ватерлинии)
Displ.= 0,6т (водоизмещение)
Draft = 0.48м (осадка)
Двигатель =12 л.с
Пассажировместимость: до 6 чел.

Смотреть проект катера >>>

Проект моторный катер Р-550 стилизован под небольшие катера со стационарным двигателем весьма популярные в начале прошлого века. Обшивка из красного дерева (или имитация) под лак подчеркивает ретро стиль катера и придется по душе любителям классики и винтажа. Режимы плавания катера — от водоизмещающего до переходного к глиссированию в зависимости от мощности стационарного двигателя. Катер оборудован рубкой-убежищем под носовой палубой, где можно укрыться от непогоды, приготовить еду, а двое могут переночевать на стационарных койках. Конструкция винтажного катера деревянная.
Моторный катер F 115
LOA = 11,56м (длина наибольшая)
BOA = 2.7м (ширина наибольшая)
LWL = 11,2м (длина по ватерлинии)
BWL = 2.5 м (ширина по ватерлинии)
Displ.= 4.0/6,0т (водоизмещение порожнем/полное)
Draft = 0.5м (осадка при полной загрузке)
Двигатель = 27л.с. стационарный
Катер в стиле речного буксира
                              Смотреть проект >>>
Проект — Моторный катер длиной 11,5 метров со стационарным двигателем в стиле речного буксира 50-х годов прошлого столетия. Катер предназначен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Сфера применения катера — прогулочное судно выходного дня, семейный катер для дальних круизов, чартерное судно, разъездной служебный катер или для дальней рыбалки или водолазный бот.Малая осадка катера 0,5 м позволяет подходить к мелкому берегу и плавать на акваториях с малыми глубинами. Конструкция катера фанерно-деревянная -фанерная обшивка на стрингерах и переборках из фанеры.

Моторный катер Краб 620
LOA = 6,2м (длина наибольшая)
BOA = 2.33м (ширина наибольшая)
LWL = 5.87м (длина по ватерлинии)
BWL = 2.1м (ширина по ватерлинии)
Displ.= 0.65/1,1т (водоизмещение порожнем/полное)
Draft = 0.25м (осадка корпусом)
Двигатель = 6 — 60 л.с. подвесной

Смотреть проект катера >>>
Смотри катер в постройке
Смотри катер в постройке 2
Смотри катер в постройке 3

Проект Прогулочный деревянный катер длиной 6.2 метра с подвесным иотором предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Катер можно применять как прогулочное судно, разъездной служебный катер или рыболовный бот, а также как семейный катер для дальних круизов. В рубке под палубой спальные места на двоих-троих, камбуз, биотуалет. Большой кокпит на 6 рыбаков. Подвесные двигатели 6-60л.с. обеспечивают экономичный ход в водоизмещающем режиме до 11 км/час при 6 л.с. и до 45км/час с полной нагрузкой под 60-сильным двигателем. Катер построен из фанеры. Как построить катер см. по ссылке. Построено и спущено на воду уже несколько катеров, которые показали отличные ходовые качества.

Моторный катер Краб 800
LOA = 8.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 7.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 1.8/2.7т (водоизмещение порожнем/полное)
Draft = 0.66м (осадка при полной загрузке)
Двигатель = 27л.с.

Смотреть проект катера >>>
Смотри катер в постройке 1
См. катер в постройке 2
См. катер в постройке 3

Проект Многоцелевой водоизмещающий моторный катер длиной 8 метров при сравнительно небольших размерах является надежным мореходным судном для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей. Катер можно использовать как прогулочное судно, как семейный катер для дальних круизов, чартерное судно, разъездной служебный катер или рыболовный бот. Главный стационарный двигатель 27л.с. обеспечивает экономичный ход до 7 узлов (13 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 9 узлов (17км/час) и плавания против сильного встречного ветра и волнения. Конструкция катера деревянная.

Моторный катер Краб 840
LOA = 8,4м (длина наибольшая)
BOA = 2.35м (ширина наибольшая)
LWL = 8,1м (длина по ватерлинии)
BWL = 2.15м (ширина по ватерлинии)
Displ.= 1,3/2,5т (водоизмещение порожнем/полное)
Draft = 0.3м (осадка корпусом при полной загрузке)
Двигатель = 20- 150 л.с. подвесной

Смотреть проект катера >>>

Прогулочный деревянный многоцелевой каютный катер моторный длиной 8,4 метра с подвесным мотором это катер широкого применения предназначен для плавания по рекам, озерам, водохранилищам и прибрежным зонам морей — категори] С по ISO. Сфера применения катера — прогулочное судно, семейный катер для дальних круизов, разъездной служебный, спасательный катер или рыболовный бот для многодневной рыбалки в том числе и на открытых акваториях. Главный двигатель — подвесной двигатель от 20 л.с. обеспечивает экономичный ход в водоизмещающем режиме до 9 узлов (16км/час). Скорость катера до 55км/час возможна под 150-сильным двигателем.
Катер скоростной рабочий 10 метров МРБ-10
LOA
= 10,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 9,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 3,0/10,0 т (водоизмещение порожнем/полное)
Draft = 0.3 — 0,6м (осадка корпусом порожнем/полное)
Двигатель = 2х150-250л.с. подвесные моторы

Смотреть проект катера

Проект Моторный глиссирующий скоростной рабочий катер длиной 10 метров предназначен для деловой деятельности на речных и морских акваториях. Сфера применения катера — скоростной рыболовный бот для промысловой рыбалки и добычи морских биоресурсов, пассажирский скоростной катер, грузовой быстроходный катер, способный глиссировать с грузом до 7 тонн, рабочий быстроходный катер для хозяйственных целей. Катер также может быть использован различными службами: военными, как патрульный катер или спасательный быстроходный катер. Используя за основу корпус катера, его можно превратить в комфортабельную быстроходную яхту, сделав соответствующие достройки и оснащение.

Моторный катер Краб 900
LOA = 9.0м (длина наибольшая)
BOA = 2.5м (ширина наибольшая)
LWL = 8.4м (длина по ватерлинии)
BWL = 2.2м (ширина по ватерлинии)
Displ.= 2,0/3,0т (водоизмещение порожнем/полное)
Draft = 0.67м (осадка при полной загрузке)
Двигатель = 27-70л.с.

Смотреть проект катера >>>

В наличии также имеется проект водоизмещающий Моторный катер Краб 900 который является удлиненной до 9 метров версией катера Краб 800 при сохранении той же автогабаритной ширины 2.5м. Проект катера 9м может заинтересовать любителей, желающих установить более мощный и габаритный двигатель и иметь судно более крупных размеров. Увеличение размера по длине улучшает мореходные качества катера и его скорость при прочих равных условиях, а также улучшает комфорт внутри судна. и в кокпите, где может расположиться до 9 человек. Крейсерская скорость катера с двигателем 27л.с составляет: 6.9 уз (13км/час),
максимальная до 9,3 уз (17,2км/час)

Моторный рыболовный бот Краб 950
LOA = 9.7м (длина наибольшая)
BOA = 3.35м (ширина наибольшая)
LWL = 9.4м (длина по ватерлинии)
BWL = 3.0м (ширина по ватерлинии)
Displ.= 4,0/8,0т (водоизмещение порожнем/полное)
Draft = 0.9 м (осадка при полной загрузке)
Двигатель = 50-70л.с.

Смотреть проект катера >>>

Бот рыболовный 9,5 метра предназначен для лова рыбы кормовым тралением, закидным неводом или ставными сетями, промысловой добычи морских биоресурсов на реках, озерах, водохранилищах и в прибрежных зонах морей. Транспортировка улова на базовое судно или перерабатывающие предприятие. Емкость грузовых трюмов 3м3. Площадь рабочей палубы, не считая носовую, составляет 17м2. Район плавания судна — 2 прибрежный (категория В/С по ISO)
. Главный двигатель — судовой дизель 50-60 л.с. обеспечивает ход до 12 узлов (22км/час). Режим движения — водоизмещающий / переходной. Непотопляемость катера обеспечивается водонепроницаемыми переборками с разделением на 4 осека.

Катер в стиле буксира TubBoat — 37
LOA = 11.2м (длина наибольшая)
BOA = 3.9м (ширина наибольшая)
LWL = 10.1м (длина по ватерлинии)
BWL = 3.5м (ширина по ватерлинии)
Displ.= 7,0/7,0т (водоизмещение порожнем/полное)
Draft = 1.0 м (осадка при полной загрузке)
Двигатель = 50-100л.с.

Смотреть проект катера >>>

Катер в стиле реторо буксира 11 метров Tugboat -37 предназначен для комфортабельного многодневного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с экипажем до 6 чел. Катер может быть использован как прогулочное судно выходного дня, как семейный катер для дальних круизов, чартерное судно, как экспедиционное судно или водолазный бот. Главный двигатель — 60-100л.с. обеспечивает экономичный ход до 8 узлов (15 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 11 узлов (20км/час). Конструкция катера ламинированная из дерева и фанеры с оклейкой стеклопластиком. Дюбителям по силам построить такой катер самостоятельно при наличии базовых навыков работы с деревом

Катер скоростной 5,7 метров STL-57
LOA = 5,7м (длина наибольшая)
BOA = 2,15м (ширина наибольшая)
LWL = 5,22м (длина по ватерлинии)
BWL = 2,05м (ширина по ватерлинии)
Displ.= 0,75/1,2 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом )
Freeboard = 0.74м (надводный борт на миделе)
Двигатель = 350л.с.
Пассажировместимость: 5 чел.
Fuel tank: 2х100л.
(топливо)

Смотреть проект катера

Проект Трейлерный глиссирующий скоростной катер длиной 5,7 метров 5-метровый вариант катера серии STL под постройку любителями из дерева и фанеры. Быстроходный катер интересного дизайна с обратным наклоном форштевня, с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Кроме специализированного морского двигателя с приводом на угловую колонку на катере можно применить конвертированные автомобильные двигатели. Размеры моторного отсека похволяют использовать двигатели вплоть до 6-литровых V-образных восьмициллиндровых моторов. Врзможен вариант применения подвесного двигателя на катере. Проект катера заказать на [email protected]

Служебный патрульный трейлерный катер MRB-6
LOA = 6,32м (длина наибольшая)
BOA = 2,48м (ширина наибольшая)
LWL = 5,19м (длина по ватерлинии)
BWL = 2,34м (ширина по ватерлинии)
Displ.= 2,0 т (водоизмещение полное)
Draft = 0.4м (осадка корпусом полное)
Freeboard = 0.5м (надводный борт на миделе)
Двигатель = 150-250л.с. подвесные моторы
Килеватость днища на транце : 17 град.
Грузоподъемность: 500 кг.
Fuel tank: 2х150л.
(топливо)

Смотреть проект катера >>>

Проект Моторный глиссирующий скоростной служебный катер длиной 6 метров предназначен для служебной деятельности на речных и морских акваториях. Применение катера — патрульный скоростной катер для пограничной, таможенной спасательной или полицейской службы; пассажирский катер — водное такси, скоростной рыболовный катер, на котором можно быcтро добираясь до рыбных мест; прогулочный катер.
Конструкция катера предполагает возможность модификации его в судно любого типа, и в открытую прогулочную или рабочую лодку без рубки.
Катер спроектирован под постройку судна из листового материала ПНД (полиэтилен низкого давления) или из фанеры. Трейлерный автогабарит.

Катер скоростной морской 6,5 метров STLS-6,5
LOA = 6,7м (длина наибольшая)
BOA = 2,3м (ширина наибольшая)
LWL = 6,0м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,4/2,0 т (водоизмещение порожнем/полное)
Draft = 0.35м (осадка корпусом полное)
Freeboard = 0.73м (надводный борт на миделе)
Двигатель = 90 — 350 л.с.
Килеватость днища на транце : 17 град.
Fuel tank: 2х75л.
(топливо)

Смотреть проект катера

Проект Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 6,5 метров — вариант катера серии STLS под постройку любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью икомфортом. Этот быстроходный катер с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Архитектурный дизайн катера с прямым штевнем и четкими линиями стремительного корпуса выглядит современно и привлекательно.
Катер оснащен отсеками непотопляемости.
Рабочий проект катера для самостоятельной постройки может быть разработан по заказу

Рабочий глиссирующий катер MRB-7
LOA = 7,2м (длина наибольшая)
BOA = 2,5м (ширина наибольшая)
LWL = 6,4м (длина по ватерлинии)
BWL = 2,3м (ширина по ватерлинии)
Displ.= 1,3/4,0 т (водоизмещение порожнем/полное)
Draft = 0.30 — 0,45м (осадка порожнем/полное)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 115-250л.с. подвесные моторы
Килеватость днища на транце : 15 град.
Грузоподъемность: до 3000 кг.
Fuel tank: 2х130л.
(топливо)

Смотреть проект катера >>>

Проект Моторный глиссирующий рабочий катер длиной 7 метров предназначен для деловой деятельности на речных и морских акваториях, перевозки по воде различных грузов с большой скоростью. Сфера применения катера — скоростной рыболовный бот, пассажирский скоростной катер, грузовой быстроходный катер, способный глиссировать с грузом до 3 тонн, рабочий быстроходный катер для хозяйствкнных нужд.
Конструкция катера предполагает возможность модификации его в судно любого назначения, не ухудшая быстроходности.
Катер спроектирован под постройку судна из листовых материалов: фанеры, ПНД (полиэтилен низкого давления) или металла.
Катер абсолютно непотопляем.
Трейлерный автогабарит 2,5 метра.

Катер скоростной морской 11 метров STL-11
LOA = 11,2м (длина наибольшая)
BOA = 3,65м (ширина наибольшая)
LWL = 10,1м (длина по ватерлинии)
BWL = 3,45м (ширина по ватерлинии)
Displ.= 6,0/8,0 т (водоизмещение порожнем/полное)
Draft = 0.52 — 0,6м (осадка корпусом порожнем/полное)
Freeboard = 1.5м (надводный борт на миделе)
Двигатель = 2х250-400л.с.
Килеватость днища на транце : 17 град.
Fuel tank: 2х450л.
(топливо)

Смотреть проект катера

Проект Моторный глиссирующий скоростной комфортабельный морской катер длиной 11 метров предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью и высокой степенью комфорта. . Категория плавания В (offshore). Катер оснащен двумя двигателями мощностью до 400л.с. каждый с приводом на угловые колонки или водометы.
Катер спроектирован под постройку судна из дерева и фанеры — доступных и надежных судостроительных материалов.

Технический проект и рабочие чертежи для постройки катера можно заказать на

Катер скоростной морской 7,5 метров STLS-75
LOA = 7,9м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 7,0м (длина по ватерлинии)
BWL = 2,15м (ширина по ватерлинии)
Displ.= 1,7/2,3 т (водоизмещение порожнем/полное)
Draft = 0.4м (осадка корпусом полное)
Двигатель = 100-400л.с.

Смотреть проект катера >>>

Проект Трейлерный глиссирующий скоростной комфортабельный морской катер длиной 7,5 метров — вариант катера серии STLS под постройку любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью икомфортом. Этот быстроходный катер с килеватостью днища глубокое V способен быстро передвигаться в открытых акваториях в свежую погоду. Категория плавания С. Архитектурный дизайн катера с прямым штевнем и четкими линиями стремительного корпуса выглядит современно и привлекательно.
Катер оснащен отсеками непотопляемости. Рабочий проект катера для самостоятельной постройки может быть разработан по заказу
Глиссирующий катер 9 метров KS-900 OB
LOA
= 8,8м (длина наибольшая)
BOA = 2,45м (ширина наибольшая)
LWL = 7,4м (длина по ватерлинии)
BWL = 2,1м (ширина по ватерлинии)
Displ.= 1,1/2,1 т (водоизмещение порожнем/полное)
Draft = 0.35 м (осадка корпусом)
Freeboard = 0.8м (надводный борт на миделе)
Двигатель = 150-350л.с. подвесной мотор на транце
Килеватость днища на транце : 18 град.
Пассажировместимость: до 9 чел
Fuel tank: 2х150л.
(топливо)
 Смотреть проект катера >>>
Смотреть постройку катера>>>
Проект — Моторный глиссирующий скоростной катер длиной 9 метров KS-900 OB — модифицированный под подвесной мотор катер KS-900 для любителей комфортабельной прогулки «с ветерком» открытых акваториях, куда его можно доставить на трейлере за легковым автомобилем. Лодка остнащена подвесным мотором мощностью 125-350л.с.. Катер весьма комфортабельный — просторный кокпит, носовая каюта на 2-3 спальных места. Камбуз и гальюн в каюте. Сандек в корму от кокпита. Конструкция катера фанерная. Проект катера предназначен для самостоятельной постройки любителями, его можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Катер скоростной морской 9 метров STL-9
LOA = 9,0м (длина наибольшая)
BOA = 2,95м (ширина наибольшая)
LWL = 8,31м (длина по ватерлинии)
BWL = 2,75м (ширина по ватерлинии)
Displ.= 2,5/4,0 т (водоизмещение порожнем/полное)
Draft = 0.55м (осадка корпусом порожнем/полное)
Freeboard = 1.0м (надводный борт на миделе)
Двигатель = 400л.с.
Килеватость днища на транце : 18 град.
Fuel tank: 2х250л.
(топливо)

Смотреть проект катера

Проект — Моторный глиссирующий скоростной катер длиной 9 метров STL-9 — 9-метровый вариант катера серии STL под постройку любителями из дерева и фанеры.

Технический проект и рабочие чертежи для постройки катера можно заказать на



Парусно-гребная лодка SD-11
LOA
= 3,35м (длина наибольшая)
BOA = 1,35м (ширина наибольшая)
LWL = 3,2м (длина по ватерлинии)
BWL = 0,97м (ширина по ватерлинии)
Hull Weight.= 50кг (вес корпуса)
Draft = 0.085м (осадка корпусом)
Sails = 5,5 м2 (парусность)
Фанерная праусно-гребная лодка Динги.

Смотреть проект лодки >>>
Смотреть постройку

Проект Парусно-гребная лодка Динги длиной 3.3 метра с фанерным корпусом шарпи предназначена для непродолжительных прогулок выходного дня под веслами или под парусом. Лодку можно также использовать как разъездную шлюпку (динги) для связи яхт с берегом, как рыбацкую лодку, или для пляжных забав. Малый вес корпуса около 50 кг позволяет перевозить лодку на крыше автомобиля, а разборный ее вариант (из двух секций) можно погрузить в кузов мини-вэна или джипа. Лодка обладает абсолютной непотопляемостью благодаря встроенным отсекам плавучести. Лодка имеет легкий ход под веслами, а под парусом может глиссировать при свежем ветре. Как построить лодку см. проект.

Катер скоростной рыболовный 5,4 метров SFB-5.4
LOA = 5,4м (длина наибольшая)
BOA = 2,42м (ширина наибольшая)
LWL = 4,5м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 1,2 т (водоизмещение полное)
Draft = 0.3м (осадка корпусом порожнем/полное)
Freeboard = 0.65м (надводный борт на миделе)
Двигатель = 200л.с. подвесной
Килеватость днища на транце : 18 град.
Fuel tank: 2х70л.
(топливо)

Смотреть проект катера

Моторный глиссирующий скоростной катер длиной 5.4 метров предназначен для рыбалки, охоты и активного отдыха на речных и морских акваториях. Сфера применения катера — скоростной рыболовный катер на котором можно быcтро добраться до рыбных мест на открытых водоемах с волной; пассажирский скоростной катер — водное такси, прогулочный кате, буксировщик воднолыжника, патрульный скоростной катер служебный.
Катер спроектирован под технологичную постройку судна из листового материала ПНД (полиэтилен низкого давления).

Моторная лодка 3,9 метров SFB-5.4 (ПНД)
LOA = 3,9м (длина наибольшая)
BOA = 1,62м (ширина наибольшая)
Displ.= 450 кг (водоизмещение полное)
Draft = 0.1-0,16м (осадка корпусом порожнем/полное)
Freeboard = 0.52м (надводный борт на миделе)
Двигатель = до 25л.с. подвесной
Пассажиров: до 4 чел.
Вес корпуса: 150кг.
Рыбацкая моторная лодка из ПНД

Смотреть проект лодки >>>

Моторная лодка длиной 4 метра из полиэтилена ПНД предназначена для рыбалки, охоты и активного отдыха на речных, озерных и морских прибрежных акваториях. Лодка оснащена подвесным мотором мощностью до 25 л.с. и веслами. На лодке можно использовать подвесной электромотор. Лодка открытого типа в стиле джонбот.
Лодка построена из листового материала ПНД (полиэтилен низкого давления) методом сварки, который приобретает большую популярность в малом судостроении. С доступностью резки деталей на ЧПУ станках и технологичностью сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 4-метровую лодку — надежную в эксплуатации, неприхотливую и ремонтопригодную, с долговечным корпусом не требующим ухода.

Катамаран прогулочный электро SOLAR CAT 15
LOA= 15,0м (длина наибольшая)
BOA = 4.97м (ширина наибольшая)
Displ.= 6,0/12,0т (водоизмещение порожнем/полное)
Draft = 0.69м (осадка при полной загрузке)
Двигатель =2х20 квт стационарн. электродвигатели
Cолнечные панели = 26шт: 8300Вт

Смотреть проект >>>

Концепт-проект Катамаран 15-метровый

Рабочий проект катамарана можно заказать конструктору на

Катамаран прогулочный электро SOLAR CAT 15
LOA
= 6,85м (длина наибольшая)
BOA = 2.48м (ширина наибольшая)
LWL = 6,85м (длина по ватерлинии)
Displ.= 0,7/1,8т (водоизмещение порожнем/полное)
Draft = 0.32м (осадка при полной загрузке)
Двигатель =до 10кВт подвесной электродвигатель
Accomodation: рубка , 2 спальных места в поплавках,
Камбуз: газ-плита, холодильник
Гальюн: гальюн в рубке на палубе

Смотреть проект >>>

Концепт-проект Катамаран 7-метровый

Рабочий проект катамарана можно заказать конструктору на


ДРУГИЕ ПРОЕКТЫ

Кораблик КАРАВЕЛЛА
LOD
= 5,2м (длина по палубе)
BOA = 1,88м (ширина корпуса)
Hh= 1,3м (высота корпуса)
Hf= 4,5м (высота по мачте)
LOA= 6,4м (полная длина по бушприту)

Натурная масштабная копия парусного судна «Каравелла»для детской игровой площадки.

Смотреть проект >>>



Проект копии парусного судна «Каравелла»для детской игровой площадкию Полный набор чертежей для постройки своими руками копии каравеллы типа Санта Мария.
Такой кораблик, размещенный на игровой площадке, принесет радость детям и взрослым и украсит ваш дворик, приусадебный участок или детский сад. Дети изучают устройство корабля, и лазая по трапам и палубам, развивают ловкость и физическую силу. Внутри кораблика,наполнив его водой, можно устроить бассейн для купания.
С постройкой кораблика можно справиться самостоятельно, материлы для кораблика самые простые — сосновые рейки, доски и водостойкая плита ОСБ 18мм толщиной.

Клипер Катти Сарк (Cutty Sark)
Настенное пано, картина 2,5х2,5м для украшения интерьера помещений. Высокое качество печати.



Чертеж легендарного чайного клиппера Катти Сарк (Cutty Sark). Файл высокого качества печати, может быть распечатан на баннерной пленке/ткани в размере до 2,5х2,5м. Может быть использован как настенный чертеж, картина для оформления интерьеров фойе залов, кафе-ресторанов и жилых помещений.
На чертеже подробно отражено устройство судна, конструкция корпуса клиппера, состав парусного вооружения, теоретический чертеж корпуса и основные характеристики корабля. Имеется также историческая справка данного судна.


Построить самодельную яхту, катер или лодку в состоянии любой человек с руками на месте и здравым смыслом в голове. Но для постройки всякого судна нужны чертежи — проект, адаптированный для самостоятельной постройки малого судна любителем. Проект судна, его состав, это набор документов — конструктивные, сборочные, деталировочные, подробные рабочие чертежи яхты, катера или лодки, схемы, расчеты, спецификации, инструкции по постройке яхты и проч. Проекты яхт и катеров, предлагаемые на сайте, содержат всю необходимую информацию для самостоятельной постройки вашего судна своими руками. Осуществляется конструкторское сопровождение проекта, консультации по технологии постройки самодельной яхты до ее окончания и дальнейшей эксплуатации, что очень важно, особенно для строителей лодок без опыта. Вы также можете заказать у нас индивидуальный проект яхты, катера или лодки. Информацию о том как построить яхту, катер или лодку самостоятельно см. на сайте amariner.net

чертежи для самостоятельной постройки | UNIK YACHTS

Представляем новую яхту серии Lion на сегодняшний Lion 450 день это самая маленькая лодка длиной 4,5 метра, в этой лодке мы ещё больше развили тему пазлов, лодка представляет собой большой конструктор, все детали собираются в заранее вырезанные для них их пазы. Несмотря на маленький размер в лодке два полноценных спальных места, выдвижной камбуз который прячется […]

Читать дальше

Полный видеоотчет о постройке яхты Lion 550 записанный в сборочном цеху, на видео все стадии сборки яхты, начиная со стадии установки шпангоутов. Видео достаточно большое по времени но оно полностью показывает все операции по сборке яхты и дает реальное представление о затратах рабочего времени.

Читать дальше

В Великобритании стартовала постройка очередной лодки по проекту Lion 550, лодка строится в Южном Уэльсе, район плавания Бристольский залив Атлантического океана.Лодка  оснащается подъемным килем с бульбом, в кокпите ниша для 4 местного спасательного плота. На сегодняшний день произведен раскрой деталей корпуса яхты, собран стапель и начинается сборка яхты на стапеле. Отдельно стоит отметить оригинальную конструкцию […]

Читать дальше

Август 19-20 Снятие лодки со стапеля Продолжаем описывать процесс самостоятельной постройки яхты Lion 800 Перед снятием лодки со стапеля в горизонтальном положении на корпусе отметили положение ватерлинии. Так как в помещении для постройки лодки перевернуть ее было проблематично для кантовки лодку выкатили из под навеса, для этого были изготовлены две временные транспортные тележки из подручных […]

Читать дальше

ДЕНЬ ПЕРВЫЙ РАСКРОЙ ФАНЕРЫ 01.08.2017 Началась постройка Lion 550 Adrenaline, начат раскрой деталей корпуса и обшивки. Все детали режутся на станке с ЧПУ из файлов раскроя, которые входят в проектную документацию. Материал, водостойкая фанера, толщиной 6-9 мм. Используемое оборудование: Станок фрезерный ЧПУ Толковый оператор Файл для настройки станка для порезки пазлов.

Читать дальше

В июне 2016 года началось строительство яхты по проекту Lion 800 в 2016 году практически завершились работы по сборке корпуса яхты, весной 2017 начались подготовительные работы по установке наружной обшивки. Март 2017 Установка форштевня и врезка стрингеров. Форштевнь яхты составной, центральная часть вырезана из фанеры боковые части из бруса, в боковые части форштевня врезаются продольные […]

Читать дальше

Новый Lion 800 комфортная яхта композитной конструкции является продолжением серии яхт LION разрабатываемой компанией Unik Yachts.                       Основной идеей серии яхт Lion является максимальная технологичность конструкции и возможность самостоятельной постройки яхты из комплекта предварительно порезанных на станке с ЧПУ деталей. Яхта отвечает всем современным требованиям безопасности и […]

Читать дальше

Как сделать чертеж дома своими руками пошаговая инструкция

Многие люди мечтают построить свой собственный загородный домик с хорошей экологией и чистым воздухом, поближе к природе. Там, где можно спокойно отдохнуть от городского шума и расслабиться, проводя своё время в кругу близких и друзей. Наверняка, вы видите своё будущее жильё не только красивым, но и функциональным. Но, если в доме много деталей и углов, это ещё не значит, что он обязательно будет удобным. Поэтому перед началом строительства необходимо начертить чертёж дома, чтобы в дальнейшем избежать ошибок, способных затянуть строительство на долгое время.

Вернуться к оглавлению

Содержание материала

Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома

начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат. Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение.

Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.

Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

Пример готового чертежа большого двухэтажного дома с цокольным этажом

Как только вы определились с планировкой дома, постарайтесь мысленно «пожить» в нём некоторое время, чтобы понять, так ли всё удобно и хорошо в нём? Наверняка, вам захочется что-то переделать, чтобы конечный результат был более совершенным. Все появившиеся идеи обязательно следует обсудить в кругу семьи, ведь каждый человек, проживающий в доме, должен испытывать радость от пребывания в нём.

Вернуться к оглавлению

Как сделать готовые чертежи домов

Перед началом работы необходимо, в первую очередь, определиться с назначением дома.

  • Что вы собираетесь возводить: летнюю дачу или жильё для круглогодичного проживания?
  • Сколько людей будет проживать в будущем доме?
  • Какой образ жизни у владельцев жилья? Если вы мечтаете о тишине и спокойствии, то дом можно расположить в начале участка, загородив им зону отдыха от любопытных глаз соседей. Или наоборот – сдвинуть его вглубь, позволив тем самым прохожим любоваться красивым ландшафтом и фасадом здания.
  • Помимо всего этого, при разработке чертежа дома, следует учитывать геодезические исследования и наличие наклона на участке, которые также могут изменить первоначальный план.

После этого, когда уже известно приблизительное положение дома на участке и прочее, можно начинать составлять его чертёж. Первоначальный чертёж можно сделать очень быстро даже своими руками, без использования компьютерных программ.

Образец первоначального чертеж дома

Подготовка эскиза

Эскизный проект можно подготовить своими собственными силами, благодаря чему у вас появится основа для создания более детального чертежа, имеющего наброски и планировки, а также для креативных стилевых и пространственных решений.

В состав этого этапа входит подготовка чертежей всех этажей дома, план кровли и застройки. Кроме этого, здесь изображают примерный лицевой вид фасада, а также продольный и поперечный разрез здания. На них отмечают все имеющиеся конструктивные особенности и материалы, которые будут использоваться для строительства.

Чертёж дома в разрезе

Архитектурный этап проектирования

Архитектурный этап при создании чертежа дома является одним из наиболее интересных и захватывающих моментов. В нём описывается расположение комнат и их размеры, обдумываются какие-то дополнительные помещения, так же отмечаются положение окон и дверей.

Пример готового архитектурного чертежа частного дома

На этом этапе берётся во внимание материал, из которого впоследствии будет построен дом. От его выбора будет зависеть толщина стен, размеры дверей и окон. В конечном итоге получится большой набор чертежей с рядом поясняющих записей. Делать чертежи можно вручную или с использованием специализированных  компьютерных программ.


Вернуться к оглавлению

Как из чертежа сделать готовый проект дома

Конструктивный этап проектирования

На этом этапе проектируются все элементы дома, особенности фундамента, выбираются материалы для внутренней и внешней отделки стен. В общей сложности создаётся набор необходимых чертежей с описанием всех структурных частей будущего строения. Незаменимые материалы должны быть чётко просчитаны и закуплены сразу в нужном количестве.

Конструктивные чертежи проекта частного дома

Инженерно-техническая схема

Проект в инженерно-техническом оформлении представляет собой один из наиболее важных разделов, которому при планировке зданий уделяется не слишком много внимания. Несмотря на это, без него вряд ли удастся возвести подходящий и добротный дом. В его состав входит проектирование важнейших структур водоснабжения, кроме этого, систем отопления, вентиляции и электрических систем.

Инженерно-технический проект частного дома

Данный расчёт обязан включать в себя последовательное выполнение работ по укладке коммуникаций, что нужны для жизнедеятельности хозяев. В данном проектном документе указывается полная дополнительная информация о проектной мощности строения, о монтаже электропроводки, о системе громоотвода и защиты от дождевых молний. Дополнительно в проект вписывается установка системы охраны.

Проект дизайна дома

Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

Вернуться к оглавлению

На чём заострить внимание, изготавливая чертежи

Начинать проект следует совокупно, принимая во внимание все инженерные и конструктивные характеристики дома. При постройке здания нужно думать о возможностях  обустройства электричества, водопровода и канализации ещё во время покупки земельного участка. Даже если разработка чертежей ведётся очень тщательно, плохо осведомлённый человек всё равно может не учесть всех тонкостей. Из-за этого во время стройки могут возникнуть непредвиденные обстоятельства, которые затормозят строительство на довольно-таки существенные сроки.

Современное многообразие строительных материалов и доступная информация значительно упрощают работу для частных застройщиков. Сейчас в сети можно легко найти огромное количество всевозможных бесплатных типовых проектов, откуда нетрудно выбрать что-то подходящее для себя.

Но при этом следует помнить, что никто бесплатно не предоставит хорошую и качественную работу для широкого использования. Всё, что представлено в интернете, является не полным результатом, который требует очень серьёзной доработки своими руками.

Fallout 4 где найти чертежи для уборки. Ваши постройки

Строительство в Fallout 4 – это новая возможность, делающая гейплей более разнообразным и интересным. Появившиеся в четвертой части Фаллаута поселения, которые можно отстраивать самостоятельно, окончательно расширили жанр игры, превратив ее в настоящую песочницу с элементами Tower Defense. Помимо прокачки протагониста, игроки могут совершенствовать и собственные локации, улучшая их защищенность и уровень счастья жителей.

Данный гайд по строительству предназначен для сбора в одном месте наиболее популярных вопросов по поселениям в Fallout 4.

Зачем нужно строительство домов и что дают поселения в
Fallout
4?

Поселения в Fallout 4 – это просто новая возможность игры, которой можно как воспользоваться для того, чтобы сделать гейплей более интересным, или пройти мимо. Отстраивать все поселения в игре вовсе не обязательно. Более того, вы можете вообще не строить ни одно поселение, а также игнорировать все задания по их защите. Строительство поселений ориентировано на игроков Fallout4, которым интересен крафтинг.

Поселения в Fallout 4 дают множество крышек, которые появляются в верстаке каждые сутки, если в локации установлен хотя бы один магазин. Установив на базе водоочистительные установки, можно заработать крышки и на продаже воды. Особенно удобно продавать воду, если построить в поселении несколько магазинов, куда можно «толкать» ненужный хлам и ресурсы, что избавит вас от необходимости бегать между локациями. Чем больше поселенцев на базе, тем выше будет ваша прибыль.

Сколько поселенцев может быть в поселении
Fallout
4?

Максимальное количество поселенцев исчисляется по формуле Харизма + 10. Причем, если ваша Харизма снижена из-за злоупотребления препаратами или голода, их максимальное число также будет уменьшено, и новые люди не будут появляться на незаселенных базах.

Также можно переселять поселенцев в нужную локацию до тех пор, пока их не станет там нужное количество.

Количество радаров на число поселенцев не влияют – в каждой локации достаточно разместить всего один радар.

Как увеличить счастье в поселении?

Обеспечить базу всем необходимым – водой, пищей, защитой, кроватями, расположенными в закрытых помещениях. Также счастье повышают магазины, особенно торгующие лекарствами и едой. Прислушивайтесь к репликам поселенцев, и они подскажут, чего конкретно им не хватает. Также счастье прибавляет и ваше нахождение в локации.

Как объединить все поселения между собой?

Чтобы ресурсы и хлам стали доступны в разных поселениях требуется перк Местный лидер (Харизма 6). Также затем необходимо проложить линии снабжения между локациями. Причем, хлам будет общим во всех локациях, а вода и еда – исключительно в соседних по линии снабжения. База в Даймонд-Сити с другими поселениями не объединяется.

Как убрать лимит на строительство?

1. Подойдите к мастерской, нажмите клавишу тильда, чтобы открыть консоль, щелкните мышью по верстаку и последовательно введите две команды

setav 349 3675555555.00

setav 34B 3675555555.00

2. Принесите в поселении множество оружия, выложите его из инвентаря на пол (клавиша R), а затем в режиме строительства разберите его, нажав на клавишу V. Повторяйте при необходимости.

3. Выбросите все оружие из инвентаря (клавиша R), затем переместите его на верстак (клавиша Tab). Затем заберите оружие из мастерской и повторяйте действие столько раз, сколько вам нужно.

Как убрать «неубираемые» постройки

Откройте консоль, нажав клавишу тильда, затем кликните мышью по объекту и введите Disable.

Лучшее место для базы в
Fallout
4: самые большие локации для стройки

Первая локация Сэнкчуари имеет достаточно большую территорию, пусть и с небольшой высотой. Поселение немного портят старые полуразрушенные дома, которые невозможно удалить. На Сэнкчуари нападают враги минимального уровня, поэтому особо беспокоиться о защите этой локации не стоит. Водоочистительные сооружения можно разместить в пробегающей рядом речке.

Замок (выдается по квесту минитменами) отличается большой территорией, однако не нравится многим игрокам тем, что там нет возможности полностью заделать бреши в стене крепости. Чтобы получить к нему доступ, нужно убить матку болотников. В самой крепости расположены довольно широкие коридоры, где можно разместить магазины и генераторы энергии, а также комнаты, куда можно установить кровати для людей.

Остров Спектакл Айленд (дается по квесту «Подземки»). 83 железных крыши-листа в длину и 52 в ширину, 7 листов-стен в высоту. Необходимо зачистить местность от болотников, подключить энергию, а затем убить матку болотников, которая выскакивает из воды возле заброшенного катера.

Ресторан Старлайт. Локация по своим размерам хоть и уступает названным выше, отличается ровной площадкой. Расположенный в центре источник радиации можно убрать в режиме строительства.

Где добыть ресурсы для строительства?

Разбирать хлам, покупать партии грузов (стали, бетона, древесины, меди и т.д.), разбирать оружие и броню. Особенно полезен перк Драчун (требуется Интеллект 5), который позволяет получить алюминий, медь и ядерный материал при разборе оружия.

Зачем нужна станция сбора мусора?

Приставленный к станции поселенец будет ежедневно приносить в мастерскую 2 единицы хлама. Работает только тогда, когда протагонист не находится в поселении. Максимальное количество хлама рассчитывается по формуле 100 единиц + 5 х количество поселенцев. Так если у вас в поселке 10 человек, после того, как в мастерской появится 150 единиц хлама, накапливаться он перестанет.

Что стоит выращивать в поселении?

Тошка и мутафрукт нужны для крафта клея, необходимого для создания оружия. Поэтому посадить хотя бы 5-7 кустов каждого вида нужно обязательно.

Как узнать о том, что на поселение совершено нападение?

Вам придет сообщение и в Pip-boy появится соответствующая запись в списке квестов в разделе «Разное».

Что ломают при нападении на поселения?

Атакующие уничтожают турели, реакторы, водоочистительные установки и магазины. Стены, дома, заборы и мебель они уничтожить не могут.

Где спаунятся враги?

В Fallout 4 враги появляются не поселениях, а рядом с ними («падают» сверху), после чего пробегают на локацию сквозь бреши в стенах. Если в локации есть много важных построек, окружайте базу забором. Также полезно возводить вокруг генераторов бетонные стены.

Как увеличить уровень нападающих врагов?

В Fallout 4 уровень врагов зависит не от защиты поселения, а от уровня игрока. Чем больше вы прокачаетесь, тем более мощных врагов вам надо будет отразить. Самые сильные атаки происходят на юге карты.

Как гарантированно избежать нападений?

Нападения осуществляются только на локации с поселенцами. Если вы не будете строить в поселении маяк, атаковать их не будут, сколько бы водоочистительных станций вы там не поставили.

Как спровоцировать нападение?

Это возможно только при помощи консольных команд.

Отключите ИИ и боевой ИИ (команды tai и tcai). Выйдите за периметр поселения и создайте нужное число врагов (команда player.placeatme код НПС количество). Возвращайтесь в свой поселок и опять включите ИИ и боевой ИИ (команды tai и tcai)

Как надеть на поселенца силовую броню?

Просто оставьте в локации силовую броню с ядерным блоком внутри и при атаке врагов, один из поселенцев сам наденет ее. Проблема в том, что снять ее он может, где угодно, в том числе и в месте, где во время следующей атаки броню легко может надеть враг.

Если вы не хотите, чтобы поселенцы надевали вашу броню, всегда вынимайте из нее ядерный блок.

Как переодеть поселенца?

Подойти к поселенцу и обратиться к нему (клавиша Е), предложить обменяться вещами (пункт «Давай обменяемся снаряжением» или «Обмен» слева в диалоге). После открытия инвентаря поместить туда нужную броню и оружие. Навести на нужную вещь курсор и нажать Т, после чего одежда появится на поселенце.

Умирают ли поселенцы?

Все поселенцы бессмертны, а при столкновении с более сильным врагом, просто падают на землю и ждут окончания боя.

Нужны ли патроны поселенцам?

Боезапас у поселенцев бесконечен. Достаточно дать им 1-2 патрона для каждого типа оружия. Для «Толстяка» необходимо поместить в инвентарь поселенца один ядерный минизаряд.

Зачем нужна сирена?

Сирена включается при нападении на поселении, после чего на помощь к вам бегут все проходящие рядом дружественные НПС, включая снабженцев и отряды минитменов. Даже если минитмены сразу погибнут, вы сможете использовать их оружие и броню (продать или разобрать), поэтому от их появления тоже будет польза.

Также во время активации сирены все жители собираются вокруг нее, что обезопасит их от дружественного огня турелей.

Зачем нужны сторожевые посты?

Поставьте на уровень 2-3 этажа охранника с ракетницей или «Толстяком», и он принесет вам гораздо больше пользы, чем все турели, вместе взятые. Если у вас один охранник и несколько сторожевых постов, он будет регулярно перемещаться между ними.

Перестала прибавляться вода и еда в мастерской…

Просто заберите из нее всю имеющуюся там очищенную воду и другие ресурсы. Раздел «Помощь» должен стать пуст.

Зачем нужны брамины?

Позволяют накапливать удобрения, необходимые для создания некоторых препаратов (удобрение+пластмасса = винт).

Итоги:
Количество жителей:

У моего персонажа харизма = 7, Максимальное число жителей = 17
Брамины

Один раз появился сам, когда я даже не установил кормушку. В остальных случаях очень быстро приходят, когда установлена кормушка. Не знаю, от чего зависит популяция браминов. Потому что в Сэнкчуари, где я установил три кормушки брамин так и остался один. А в Тампейнс-Бей к одной кормушке спустя некоторое время пришел второй брамин. Пришлось установить вторую. На данный момент — это максимальное количество.
Линии снабжения

Линию снабжения, судя по всему, можно сделать только между двумя поселениями. Как отменить, я не понял, но это мне не было нужно — я сделал все по уму.
Нападения и похищения

Происходят периодически. Зачастую, нападения в разных поселениях могут следовать друг за другом. Как правило, о серьезных нападениях сообщают через пип-бой. Это события записывается как задание. Только один раз я проспал нападение, мне сообщили о провале, карта сообщила, что в поселение ноль жителей. Я перезагрузился, поэтому не знаю — действительно ли они погибли. Иногда после массированных нападений — нужно ремонтировать турели, восстанавливать посевы, чинить другие постройки. Жители не умирают, если вы помогаете поселениям.
Дважды у меня украли жителей рейдеры — это отображается как задание, и вы можете быть направлены в то место, где вы уже были, или же в новое место.
Кто, как и сколько нападают

Отмечу, что я довольно много строил и у меня пять поселений с более чем 10 жителями. Уровень у моего персонажа — 27, сложность игры — средняя. На меня нападал Коготь смерти, рейдеры несколько раз, причем группами до 7-10 человек — один раз в группе было 3 легендарных рейдера, также однажды напала стая собак (4-5) среди которых была легендарная. Раза 3-4 нападали супермутанты, только один раз попался легендарный супермутатант разведчик. Пару раз стрелки.
Самый комичный случай был в Ресторане Старлайт (на тот момент 17 человек) — смотрю переполох, готовлюсь уже отражать массированное нападение, а тут….тут один дутень =)))
Сельское хозяйство

Мне эта деятельность сейчас приносит приличный доход. Я прокачал навык отвечающий за торговлю и очень доволен. Благодаря тошке и мутафрукту я отстроил Сэнкчуари с нуля, вложив в него не меньше 6000 крышок. Лучшие культуры — тошка, мутафрукт. Второе место — кукуруза. За одну тошку и мутафрукт дают — 4 крышки. В теплице роботов мастер Грин скупает по более высокой цене растения, чем другие торговцы, но у него небольшой запас крышек. Таким образом, обходя все поселения, собираю 1000 крышек только с тошки. Тошку удобней всего сажать рядами, у нее небольшой вес (в отличие от арбуза и тыквы) и одна из самых высоких цен.
Морковь используйте только для декора — очень низкая цена.
Фундамент

Если хотите сделать здание с нуля, очень рекомендую использовать фундамент в категории полы (дерево), это придаст убежищу основательность.
Приходящие торговцы

Не знаю от чего это зависит, но у меня три независимых торговца — в Сэнкчуари, Тампейн-Бей и Протогонке.
Глюки на карте

Иногда открываю карту — а там у меня 36 жителей, 25. Увидев такие цифры, я поначалу сразу же побежал смотреть что -там случилось, но на деле оказалось, что количество жителей не изменилось. Редко на карте отображено меньшее число жителей, чем на самом деле — это, вероятно связано с тем, что жители просто выходят из зоны застройки.
Счастье

Не понятно от чего зависит — у меня постоянно скачет в небольших поселениях. В Сэнкчуари и Старлайте в среднем 60-75, а в остальных 40-60. Со временем перестал обращать внимание на это.

Сэнкчуари-Хиллз

Полностью перестроил, затратив не меньше 3 часов и 6000 крышек, разобрав всю мебель в соседних домах. Пытался сделать по аналогии с кораблями-лайнерами. Достигнут предел высоты. Перед входом площадка, где есть ресторан с музыкой и телевизором, а также бар и место для отдыха.

Но и с жителями, торговыми маршрутами и торговлей как таковой. Итак, приступим!

Расставьте приоритеты

При строительстве и развитии базы не стоит хвататься за все подряд. В самом начале от вашего поселения потребуется иметь кровати, еду и воду — этого хватит, чтобы привлечь первых поселенцев. Затем вы можете заняться защитой и охраной, а также торговлей. Кстати о защите — она должна быть на высоком уровне и вам стоит ее периодически улучшать. Жесткость атак рейдеров и мутантов будет зависеть от того, насколько сильна ваша база и как долго в осаде она может продержаться, так что еды и воды всегда должно быть вдоволь.

Наиболее разумная тактика — полностью прокачать одно поселение, чтобы разблокировать возможности, связанные со строительством мощной защиты и максимально продуктивных зданий в других областях, например, больших торговых рядов, которые станут приносить намного больший доход, чем одна торговая лавка. После того, как вы все откроете, имеет смысл заняться постройкой второго поселения и установлением торговых маршрутов между ними, чтобы они могли делиться ресурсами друг с другом. Вы можете полностью «раскачать» второе поселение, а затем уже приступать к третьему.

Как и где можно строить поселение в Fallout 4 и где добывать ресурсы?

Поселение в
Fallout 4 можно строить только в тех местах, где есть мастерская. Именно с ее помощью вы можете построить любое здание, ну а полный комплекс зданий есть только в одном месте — на стоянке грузовиков «Красная ракета». В других местах вам придется, хотя это совершенно не обязательно, строить станки для модификации оружия, брони и прочего, а это может отнять место.

Что до добычи ресурсов, то вы можете набирать их в пустошах, а также вокруг поселения. Прочитайте наш гайд, и вы узнаете, как легко и быстро превращать собранные материалы и хлам в полезные предметы, и помните, что все хранилища в мастерских соединены между собой, так что когда вы в «Красной ракете» складываете хлам, вы можете выдвинуться в другое место и использовать его для стройки.

Строительство же поселения очень простое — достаточно начать взаимодействовать с мастерской, и там уже выбрать то здание, что предстоит построить.

Как построить ферму или плантацию в Fallout 4?

Это довольно просто — вам нужно иметь семена пшеницы, арбузов, бритвозлака или других. На одну плантацию уходит одно семечко, поэтому собирайте семена везде, где только можете.

Вы вполне можете взять семена в других поселениях или купить их, а затем уже пользоваться своими.

Как дать поселенцу в Fallout 4 работу

Вам придется вручную задавать каждому поселенцу в
Fallout 4 вид работы, если этого не делать, они сами никогда не додумаются начать работать.

Для этого необходимо зайти в меню «Мастерской», выбрать поселенца и сразу же после этого выдать ему задание, например, сбор урожая или защита, направляя мышкой в нужную область. Как только вы выберете поселенца, у вас должна появиться возможность назначить его.

После этого, не забудьте дать команду «приступить к работе», потом его можно будет остановить, не снимая с работы.

Как в Fallout 4 защитить поселение?

По началу, вам не нужно тратить много ресурсов на оборону, если вы будете начеку, поскольку, когда на поселение нападут враги, вам придет сообщение (в верхнем левом углу экрана). Вы можете быстро выдвинуться в нужное место и уничтожить врагов вручную.

Уровень защиты высчитывается исходя из суммы производимой воды и еды — помните это при закладке и развитии поселения.

Однако на более поздних этапах игры постоянная беготня между поселениями может очень надоесть, так что стоит вложиться в сторожевые посты, башни, ловушки, турели, поставить больше людей на охрану. Если вы вступили в Минитмены и являетесь их генералом, то можете поставить минометы и артиллерию.

В
Fallout 4 имеется возможность даже вооружить поселенцев, так что, выдав им хорошее оружие и боеприпасы, вы сделаете каждого поселенца защитником. Мы бы не рекомендовали вооружать их гранатами, минами и другой взрывчаткой, поскольку они вполне могут подорвать не только себя, но и своих друзей, да и все поселение заодно.

Как привлечь новых поселенцев?

Основой для появления новых поселенцев является избыток пищи и воды. Выше уже упоминалось, но мы еще раз повторим, недостаточно построить две-три фермы для производства пищи, вам придется поставить на каждую плантацию работников, которые эту пищу будут производить. Учитывайте, что каждая плантация производит 0,5 единиц продовольствия, а потребление одного человека составляет 1 единицу, так что вам придется занять значительную часть поселения именно фермами, если вы хотите получить большое население.

С водой все проще — один человек потребляет 1 единицу произведенной воды, так что вам просто нужно поддерживать положительный баланс, имея про запас 3-4 единицы воды, дабы вновь появившиеся поселенцы не создали дефицита.

Однако поселенцы не начнут приходить к вам, если вы не построите им дома и кровати. Расклад здесь такой же, как и с водой — 1 поселенцу нужна 1 кровать и не на открытом воздухе, а в помещении. Будет хорошо иметь дополнительные кровати, чтобы новые люди могли присоединиться, в то время как вы отправились на поиски приключениий.

Чтобы привлечь поселенцев к своей базе, вам также надо построить вербовочный радиомаяк. Он будет работать в автоматическом режиме и вам не нужно его контролировать, однако выключите его, как только решите, что в поселении достаточно жителей.

Разумеется, все это требует электроэнергии и мы бы рекомендовали вам строить сразу максимально возможные генераторы, дабы не загромождать пространство и иметь как можно больше энергии. Дабы все ваши постройки работали, их придется соединить при помощи соединительных кабелей, ЛЭП и электромонтажных коробов.

Как разблокировать артиллерию и минометы в Fallout 4, и научить поселенцев использовать их?

Действительно, в
Fallout 4 есть возможность использовать артиллерийские орудия, которые подойдут не только для защиты населения в поселениях, но и для ударов по любой точке в Содружестве (вы можете вызвать его, если окажетесь в трудной ситуации). Артиллерию можно ставить в населенных пунктах. Однако такая возможность может быть полностью пропущена, если вы не сделаете правильные действия в своем прохождении.

Во-первых, вам нужно быть генералом у Минитменов. Это случиться достаточно рано, после того, как вы сделаете несколько миссий для чернокожего персонажа Престона, с которым познакомитесь в Конкорде. Вы можете испортить с ним отношения, если будете подкармливать Маму Мерфи веществами, так что учитывайте это. Продолжайте делать миссии для Престона, пока он не попросит вас вернуть локацию «Замок» (The Castle) в миссии «Возвращение независимости» (Taking Independence).

Для ее успешного выполнения лучше использовать силовую броню, поскольку на вашем пути встретятся все типы врагов — мутанты, рейдеры, синтетики, канониры, мирелюрки, молератсы, вурадалки и другие, а в конце вас ждет битва с боссом. После победы, вы должны будете подключить радиомачту с двумя генераторами, вырабатывающими 5 единиц энергии, и миссии будет завершена.

После этого, спустя еще 2-3 часа, когда вы выполните пару миссий для Минитменов, вам будет выдано задание «Старые пушки» (Old Guns). Надо будет вернуться в Замок, взять задание у Престона и помочь персонажу по имени Ронни с парой вещей, скажите ей, что поможете без всяких условий. В таком случае она проведет вас к оружейной, расположенной в Замке. Используйте игровое меню «Мастерской», чтобы удалить строительный щебень и разблокировать дорогу. Вам придется пройти через несколько шахт с врагами и мощным сторожевым ботом в конце, так что будьте наготове.

Если все будет успешно, вы захватите арсенал и получите возможность взять схемы для артиллерийского орудия и сигнальные дымовые гранаты. Вернитесь в поселение и сконструируйте свое первое орудие. А для чего нужны гранаты? Они сигнализируют о вашем местоположении и кинув всего одну, вы получите поддержку артиллерии.

Орудия имеют хоть и большой, но все же ограниченный радиус действия, так что придется построить их в нескольких населенных пунктах. Вы можете увеличить свой запас гранат при помощи оружейного верстака.

Как повысить уровень счастья среди населения поселения в Fallout 4?

Это довольно просто — украшайте поселение строениями из «декоративного» раздела, поставьте по телевизору или хотя бы по радиоприемнику в каждый дом, стройте разнообразные торговые точки — пусть одна лавка торгует вещами, другая медицинскими препаратами, третья будет рестораном.

Кроме того, проводите побольше времени с людьми — неважно, являетесь ли вы мэром этого участка Пустоши, генералом минитменов или членом Братства Стали — вы всегда можете рассказать пару-тройку интересных историй, которые с удовольствием выслушают жители.

Как начать зарабатывать на поселении?

Для этого вам потребуется навык «Местный лидер», имея который вы можете построить несколько торговых точек в своем поселении. Они приносят небольшой пассивный доход, но чем больше людей в вашем поселении — тем больший доход от торговли вы получите.

Как проложить торговые маршруты в Fallout 4 между поселениями?

Для этого потребуется сочетание следующих факторов — наличие двух или более поселений (вы не можете торговать с другими территориями), 6 очков вложенные в «Харизму» и перк «Местный лидер» первого уровня. Кроме того, в поселении должен быть один свободный человек, который займется торговлей. Вы не можете отправить уже занятого персонажа, так как он бросит свою работу.

Откройте меню в «Мастерской», выберете свободного человека и, если у вас два и больше поселения, появится функция «отправить». Нажав по соответствующей кнопке, вы сможете выбрать из открывшегося списка, куда отправить человека. Эту операцию можно провести для нескольких свободных поселенцев, отправив их в одно или в другие поселения. Аналогично можно сделать и с другими поселениями, не важно, приходят к ним маршруты из других мест или нет.

При помощи торговых маршрутов вы сможете развить потенциал каждой базы
Fallout 4 до максимума, а также сбалансировать излишки и недостачу продовольствия или воды.

Где найти медь для поселения?

Развитие поселения напрямую связано с тем, есть ли у вас медь, поскольку она используется в генераторах электричества, радиостанциях, защитных системах. Медь — очень дефицитный ресурс в
Fallout 4 и ее не так-то легко найти.

Для начала, мы бы рекомендовали очистить всю территорию поселения от хлама — вполне возможно, что вы найдете там достаточно меди для производства хотя бы пары генераторов. Также собирайте хлам в Пустоши, например, лампочки, вентиляторы, магниты, кастрюли, вакуумные трубки, телефоны, включая сломанные и не сломанные, поскольку вне зависимости от состояния, в них содержится медь.

Медь также можно купить в Даймонд Сити, у Артуро, а также у женщины-продавца из Драмлин-Диннер, однако медь будет стоить достаточно дорого, а откат составляет 48 часов реального времени.

У кого можно купить материалы для строительства поселения в Fallout 4?

Сбор хлама в мире
Fallout 4 является трудным и нудным процессом, да и он не безграничен и когда-нибудь закончится. Так что если у вас есть немного лишних крышек из под колы, вы можете купить необходимые материалы для строительства поселения у следующих продавцов:

  • Конни Абернати — ее можно найти на Ферме Абернати (Abernathy Farm), строго на юго-запад от «Красной ракеты». Она продает бетон, ткани, удобрения, кожу и древесину. Если вы выполните для нее квест по возвращению медальона, она даст вам некоторую скидку.
  • Карла Трашкан появляется в тех поселениях, чье население равно или превышает 10 человек. Ее можно встретить там, если использовать быстрое перемещение или же если лечь спать на 12 часов. Она продает асбест, военные электронные схемы, кристаллы, масло, и болты, однако ее расценки заметно выше, чем у других продавцов.
  • Робот Перси из Даймонд Сити пригодится тем, кто ищет клей, керамику, удобрения, пластмассы, пружины и сталь. Однако он там появляется только ночью. Удобрения у него дороже, чем у Конни Абернати.
  • Артуро также находится в Даймонд Сити, но в течение дня. Он продает алюминий, медь, шестеренки и болты. Алюминий может пригодиться для улучшения силовой брони, так что не пренебрегайте покупкой, когда будете у него.
  • Мо Кронин — еще один продавец из Даймонд Сити, которого можно встретить в течение дня. Он продает пробковое дерево и лесоматериалы. Поскольку вы можете бесплатно получить большое количество древесины из деревьев вокруг поселения, пользоваться его услугами нерационально.
  • Доктор Сунь продает в Даймонд Сити антисептик, стекло и резину, в течение дня.
  • В районе «Добрососедство» (Goodneighbor) есть два магазина. В первом девушка Дейзи продает клей, электронные схемы, стекло и серебро. Клео продает оптоволокно, медь, свинец и нефть.
  • Магазины района «Банкер Хилл» (Bunker Hill) порадуют вас кристаллами, стекловолокном, золотом, свинцом и серебром, кислотой и стеклом.

Оружие — это одна из «изюминок» . Дело в том, что тут можно встретить самые нереально крутые пушки. Они не просто отличаются внешним видом — они иначе работают и имеют такие эффекты, которые не встретишь не в одной фантастической игре. Но это всё пустяки по сравнению с тем, что в Fallout 4 доступно огромное количество улучшений! Причём самых разных и самых удивительных. Эти апгрейды могут повысить кровотечение у противника, либо при попадании дать все 220В.

Сотни сотен способов модификации оружия лишь «подогревают» интерес к игре. Но и даже это не всё. Дело в том, что мир Fallout 4 полон разных загадок интересных мест, поэтому вы можете найти множество самого разного вооружения. Если вы ищите полное собрание оружия в , либо ищите эффективное оружие против того или иного врага — заходите к нам!

У нас вы сможете найти полное собрание и описание каждого оружия в Fallout 4. У нас вы найдёте сборник модификаций и просто самое уникальное оружие. К тому же, только у нас вы сможете найти расположение уникального оружия в Fallout 4! Все модификации и всё оружие только у нас!

Бластер Прищельцев

Хотите найти чудо-оружие из космоса, но не знаете где, тогда этот гайд поможет вам отыскать его! Но для начала необходимо пройти основное задание, которое связано с «Убежищем 75». Дело в том, что этот крутой бластер можно достать лишь тогда, когда на землю упадёт летающая тарелка, а падает она лишь при некоторых условиях!

Но давайте по порядку. Для начала разберитесь с квестом «Убежища 75», которое расположено около средней школы Мальдена. Далее воспользовавшись быстрым перемещением, доберитесь до Лесной Рощи, которая расположена в Западной части Пустоши.

Оттуда двигаемся по дороге до тех пор, пока не заметите сломанный грузовик красного цвета. Как только вы проходите этот сломанный грузовик, то услышите шум. В этот момент вам сразу нужно посмотреть в небо, поскольку над вами пролетит летающая тарелка. Тут необходимо быть внимательными, так как нужно смотреть, куда именно падает «тарелка». Как только вы находите судно, отыщите около него кровь зелёного цвета. Кровь приведёт вас в пещеру по соседству. Внутри вас встретит пришелец, убив которого, вы получите «Бластер Пришельцев»!

Характеристики:

Урон — 50;

Скорость — 100;

Дальность — 119;

Точность — 73;

Стоимость — 1551.

Дробовик «Правосудие»

Пожалуй, это самый мощный дробовик в Fallout 4. И особенно если вы его хорошо модифицируете. И что самое интересное, отыскать этот дробовик можно уже на средних уровнях. Попадает он случайным образом, но вы его точно не пропустите. Кстати, его так же можно и купить, причём о покупке вы точно не пожалеете. Стоит он в пределах 1400 крышек. Так что будьте внимательными и не пропустите этот грозный дробовик!

Характеристики:

Урон — 105;

Скорость — 20;

Дальность — 35

Точность — 28;

Вес — 15.5;

Стоимость — 1076.

Меч «Месть Генерала Чжао»

Это самый крутой и шикарный меч в игре. Этот меч вы сможете получить в ресторанчике Друмлина (локация закусочная «Друмлин») от игрового персонажа. Расположен ресторан в юго-восточной части от музея Свободы. Причём будьте крайне аккуратны, если вы посещаете это место впервые — тут будет бойня. Если вы хотите прикупить этот меч, тогда постарайтесь сделать всё, что девушка в бойне, осталась жива.

Характеристики:

Урон — 47;

Скорость — Медиум;

Стоимость — 775.

Мини-пусковая установка «Толстяк»

Друзья, свершилось! Ведь легендарный «Толстяк» смог добраться даже до Fallout 4! И теперь вместе с ним вы сможете продолжать надирать задницы своим врагам, которые осмелятся, перечь вашему слову. Вообще, «Толстяк» будет в игре не один, поэтому и мест будет много, но среди всех, есть самое легкодоступное. К примеру, свалка роботов, которая расположена в северо-восточной части от вашего родного дома, либо отправляйтесь в городок под названием «Добрососедство» и там, в одном из магазинчиков вы сможете украсть «Толстяка», причём украсть будет, достаточно легко + там же будет лежать и один снаряд к нему!

Характеристики:

Урон — 468;

Скорость — 1;

Дальность — 117;

Точность — 63;

Вес — 30.7;

Стоимость — 512.

Пусковая установка «Хламотрон»

Пусть эта пушка и не достаточно мощная, чтобы оказаться в списке самых мощных пушек, но она настолько экзотическая, что её невозможно не упомянуть в Fallout 4. Суть в том, что только это оружие в качестве патронов использует мусор в вашем инвентаре (всякие игрушки, бутылки и многое другое). Ну, разве это не круто? Оружие можно найти после того, как вы выполните задание «Призыв к оружию» в центре управления реактивным двигателем.

Характеристики:

Урон — 40;

Скорость — 20;

Дальность — 119;

Точность — 75;

Вес — 29.9;

Стоимость — 285.

Лазерная винтовка «Праведная Властелин»

Эту замечательную и мощную пушку удастся получить лишь после того, как вы выполните ряд заданий у фракции «Братство Стали». Хотя эта винтовка к концу игры и выглядит довольно слабым оружием, но из-за её уникальности, она должна гордо занять своё место среди «пачки» уникальных оружий (оружие вы можете получить полез завершения задания «Призыв к оружию»).

Характеристики:

Урон — 36;

Скорость — 50;

Дальность — 203;

Точность — 76;

Стоимость — 326.

Крио-пушка (Криолятор)

И вот самое отличное оружие находится в самом начале игры — в «Убежище 111». Правда, достать это великолепное оружие будет не так уж и просто, поскольку придётся взломать очень сложный замок, для которого потребуется изучить соответствующий перк. Но за то когда вы достанете эту пушку, никто уже не сможет вам помешать на пути к вашей цели.

Характеристики:

Урон — 20;

Скорость — 90;

Дальность — 71;

Точность — 66;

Вес — 13.2;

Стоимость — 302.

Яростный силовой кастет

Чтобы добыть это необычное оружие, придётся отправиться в локацию под названием «Пруд Лебедя». Находится это место в Бостон-Каммон (это неподалёку от локации «Парк-стрит»). В общем, там вам нужно будет одолеть «Лебедя». И кстати, перед боем лучше иметь неплохой запас взрывчатки. Вам придётся держаться на расстоянии, чтобы засыпать своего противника взрывчаткой. После того, как вы убьёте «Лебедя», с него вы сможете взять тот самый «Яростный силовой кастет». Хотя урон от оружия и так будет огромен, прокачав перк «Железный кулак», вы будете наносить колоссальный урон. В частности это связано с тем, что в особенность данного оружия входит увеличение урона при каждой атаке по одной и той же цели.

Характеристики:

Урон — 62;

Скорость — Средняя;

Цена — 545.

Топор Грогнака

Этот потрясающий топор Грогнака вы сможете отыскать на витрине «Хьюбрис Комикс». Топор достать не слишком трудно, но и расслабляться не стоит. Главной особенностью этого топора стал повышенный шанс ошеломления и возможность вызвать кровотечение. Само оружие достаточно экзотично смотрится в Пустошах.

Характеристики:

Урон — 52;

Скорость — Средняя;

Стоимость — 100.

Пистолет Келлога

Этот огромный Магнум вы сможете получить лишь в том случае, если убьёте некоего Келлога в ходе прохождения задания «Воссоединение». Самая главная особенность этого оружия заключается в том, что в случае критического попадания все ваши очки ОД живо восстанавливаются.

Характеристики:

Урон — 50;

Скорость — 6;

Дальность — 119;

Точность — 70;

Стоимость — 449.

«Большой мальчик»

Ещё один тип редкого вооружения, которое можно прикупить у торговца. Вот только прикупить его получится лишь на рынке города Даймонд-сити. Там необходимо будет отыскать Артуро Родригеса. Цена на оружие, конечно, кусается — 13700 крышек придётся выложить за то, чтобы получить это оружие! Что же это за оружие и как можно скинуть цену? «Большой мальчик» практически такое же оружие, как и «Толстяк», но с более приятным бонусом — вы можете выпускать одновременно два снаряда. Перед покупкой, скинуть цену можно лишь благодаря прокачанному навыку торговли, но на многое рассчитывать не стоит.

Характеристики:

Урон — 486;

Скорость — 1;

Дальность — 117;

Точность — 39;

Вес — 30.7;

Стоимость — 5012.

«Верный друг»

Эту пушку можно так же купить у Артуро Родригеса. Выложить предстоит опять-таки весьма большую сумму — 2500 крышек. Но и даже это оружие имеет очень приятный бонус. Суть бонуса заключается в том, что эта пушка наносит удвоенный урон по врагам. А если добавить к этой пушке парочку полезных перков, тогда вы получаете весьма сильное оружие.

Характеристики:

Урон — 29;

Скорость — 50;

Дальность — 71;

Точность — 71;

Стоимость — 929.

Меч Шема Драуна

Добыть этот меч вы сможете лишь после того, как выполните задание «Позолоченный кузнечик». Выполнен меч в достаточно старом стиле для Пустошей. Хотя меч и по сравнению с кое-какими другими экземплярами немного отстаёт, у него есть очень приятный бонус — враг, которого бьют этим мечом, получает урон от радиации. Разве это не круто?

Характеристики:

Урон — 22;

Скорость — Средняя;

Стоимость — 250.

Роквилльский боксёр

Очередная уникальная и редкая вещь, которую можно отыскать в городе Даймонд-сити. В общем, там вы можете прикупить эту необычную бейсбольную биту. Итак, с левой стороны от магазинчика Артуро Родригеса расположен магазинчик некоего Мо Кронини. Именно у него за 1064 крышек вы сможете прикупить эту грозную биту. Бонус этой колючей биты даёт возможность на 40% меньше расходовать очки действия.

Характеристики:

Урон — 44;

Скорость — Медленная;

Стоимость — 387.

«Запевала»

И вновь очередное оружие, которое покупается у торговца. Но эта пушка покупается уже не в Даймонд-сити, а лишь в «Добрососедстве» (небольшом городке) у некой KL-E-O (робота). «Запевала» самый настоящий подарок, пусть и не бесплатный, как хотелось бы. В общем, это оружие очень эффективно именно против людей, потому что бонус наносит на 50% урона людям. Цена, конечно, как обычно кусается — 12500 крышек, но всегда можно прокачать навык торговли и поторговаться.

Характеристики:

Урон — 150;

Скорость — 2;

Дальность — 191;

Точность — 107;

Вес — 28.5;

Стоимость — 4822.

Особый комплект для выживания

Получить эту пушку не так уж просто, поскольку необходимо состоять во фракции «Братство Стали». Причём ещё и выполнить парочку заданий. Пушку получить можно лишь после выполнения задания: «Пропавший патруль». Получить можно тремя способами: украсть, убить, либо уговорить некоего Брэндиса вернуться. Что касается бонуса, то н достаточно интересен. В общем, бонус заключается в том, что увеличивает воаш урон, в зависимости от потерянного здоровья.

Характеристики:

Урон — 26;

Скорость — 44;

Дальность — 47;

Точность — 42;

Стоимость — 340.

«Спаситель»

Этот уникальный и интересный пистолет вы сможете получить лишь после того, как пройдёте задание: . Взять это задание вы сможете лишь у Дьякона, который является участником «Подземки» (фракции). Помимо того, что пистолет соответствуют стилю самого настоящего секретного агента, либо киллера, уникальная особенность этого пистолета позволяет повысить вероятность попадания в режиме «V.A.T.S.», при этом ещё и уменьшая затраты очков действия на целых 25%! «Спаситель» использует 10мм патроны, так что запасайтесь ими.

Характеристики:

Урон — 25;

Скорость — 66;

Дальность — 53;

Точность — 67;

Стоимость — 774.

«Жми и молись»

Вы любитель гангстерских пистолетов-пулемётов? Если это так, тогда данное оружие вам прекрасно подойдёт. Вот только приобрести его не так уж и просто. Для начала нужно будет отыскать странствующую торговку по имени Крикет (да, имя странноватое). Чаще всего она бывает около «Убежища 81». Если же её так нет, тогда рекомендую присесть на какую-нибудь лавочку и дожидаться её прибытия.

Характеристики:

Урон — 31;

Скорость — 127;

Дальность — 77;

Точность — 69;

Вес — 19.0;

Стоимость — 1084.

Специально предложение от техника Тома

Прекрасное оружие для тех, кто любит сражаться с противником на дальних дистанциях. Бонус этого оружия повышается точность в режиме «V.A.T.S.» в самом начале боя. А если вы, к примеру, имеете хорошо прокачанные перки на скрытность, тогда вы будете каждый раз пользоваться этим замечательным бонусом. Что касается того, где можно взять это оружие — всё просто. Вам необходимо в «Подземке» найти техника Тома и поддерживать с ним хорошие отношения, чтобы он продал вам это оружие. Не зря же оружие носит название «специальное предложение».

Характеристики:

Урон — 77;

Скорость — 3;

Дальность — 185;

Точность — 112;

Вес — 16.7;

Стоимость — 709.

Бейсбольный биток мировой серии 2076

Ещё одна бита. Отыскать магазин с этим ценным товаром вы сможете в заброшенном посёлке, которое носит название «Джамейка-плейн». Но и это не всё, поскольку вам предстоит ещё добраться до церкви, которая находится там. Двери будут заперты на замок, поэтому не стоит идти сразу же к ним. Лучше от церкви пройдите к зданию с левой стороны. При помощи этого здания вы сможете попасть внутрь церкви через крышу. На скамейки в церкви будет сидеть труп. Обыскав его, забирайте все уникальные вещички, в том числе и ключик. После этого вам необходимо отправится в местную городскую мэрию (огромное здание жёлтого цвета, стоящее напротив памятника). На нижних этажах мэрии расположен подвал. Пройдите внутрь и двигайтесь вплоть до хранилища. Внутри этого хранилища вы сможете отыскать помещение с терминалом, и тут же с левой стороны на витрине будет лежать та самая бита. Уникальный бонус этой биты заключается в том, что вы случайном образом можете подбросить во время удара противника в воздух.

Характеристики:

Урон — 33;

Скорость — Медленная;

Стоимость — 325.

Карабин Верджила

Оружие настолько уникально, что получить его можно лишь в случае смерти старины Верджила. Можно напасть на него без какого-либо предупреждения, либо сказать о том, что якобы не нашли нужную сыворотку (но только при высоком уровне харизмы — оно же красноречие). Если вам удалось сказать о том, что вы не нашли сыворотку, тогда мутант попросит вас просто убить его. В любом случае, уникальный бонус этого оружия заключается в том, что вы можете наносить на 50% больше урона супермутантам.

Характеристики:

Урон — 32;

Скорость — 66;

Дальность — 203;

Точность — 92;

Стоимость — 348.

«Реба II»

Получить эту ценную винтовку можно после того, как вы выполните простое задание одного из жителей деревушки «Салем». Человека, который выдаёт задание, зовут Барни. Отыскать его будет не проблематично, так как любой, кто посетит это место, с 100% вероятностью услышит его гневные крики и пальбу по напавшим болотникам. Взяв задание и выполнив его, он вам откроет комнату, которая находится у него в подвале. Именно там, на столике и будет лежать винтовка «Реба II». Уникальный бонус винтовки заключается в том, что с ней вы наносите на 50% больше урона по болотникам и насекомым!

Характеристики:

Урон — 89;

Скорость — 4;

Дальность — 215;

Точность — 92;

Вес — 15.5;

Стоимость — 306.

«Большой Джим»

Чего только в Пустоши не бывает. Учитывая то, какое иногда оружие встречаешь, нечего удивительного в том, что вы найдёте разводной ключ, не будет. Бонус разводного ключа вполне логичен: повышается шанс на 20% повредить ногу противника. Так вот, отыскать этот уникальный разводной ключ не так просто. Для начала отправляйтесь в местечко под названием «Уолден-понд». По прибытию отправляйтесь до большого озера, где найдёте водосточную трубу. Вам придётся пройти по ней и в самом конце зачистить пещеру от рейдеров. Там, в помещении с лестницей и будет лежать тот самый «Большой Джим». Разводной ключ лежит около ящика с инструментами, так что постарайтесь не пропустить его!

Характеристики:

Урон — 27;

Скорость — Средняя;

Стоимость — 150.

Эксперимент 18-А

Это самый настоящий Зверь. Дьявол Пустоши. Даже не знаю, как его ещё назвать, поскольку не оценить такую пушку просто невозможно! К тому же, и добыть его не так уж и просто. Пушку нельзя купить, либо выбить с кого-нибудь. Её можно обменять, причём обменять не у какого-нибудь торговца и даже не в каком-нибудь Даймонд-сити (ох, как затянул). Обменять его получится лишь у синта, который находится в «Институте». Что касается обмена, то пусть это для вас станет настоящим сюрпризом! Что касается бонуса, то эта пушка повышает на 25% скорострельность и ускоряет перезарядку на 15%.

Характеристики:

Урон — 24;

Скорость — 136;

Дальность — 203;

Точность — 140;

Стоимость — 1809.

«Победитель»

Наверняка эта модель понравилась многим. Теперь же вы можете добыть лучшую модель, слегка модифицированную. Отыскать револьвер можно будет в северо-восточной части от фермы Финча. Там будет расположена насосная станция. В общем, там спускайтесь до пульта с кнопульками и наберите там следующую комбинацию цифр: «1 — 0 — 4 — 5 — 1». В результате набора этих цифр, вам откроются двери, и сразу же перед вами будет лежать «Победитель». Уникальный бонус «Победителя» заключается в том, что цель получает на 15 единиц больше урона от огня.

Характеристики:

Урон — 48;

Скорость — 6;

Дальность — 119;

Точность — 74;

Стоимость — 468.

«По заслугам»

Если вы ещё не убили всех в «Альянсе», либо ещё не раскрыли их тайну, тогда отыщите там некую Пенни Фицджеральд (отыскать её не трудно, о ней всё поселение будет «трещать»). В любом случае, как только отыщите её, попросите её показать вам товар и прикупите «По заслугам». Уникальный бонус этой пушки заключается в том, что в бою вы получаете шанс ошеломить противника после удачной атаки.

Характеристики:

Урон — 105;

Скорость — 20;

Дальность — 35;

Точность — 28;

Вес — 15.5;

Стоимость — 1076.

«Le Fusil Terribles»

Интересное оружие, поскольку добавляет +25% к урону и повреждению конечностей + усиливает отдачу. Итак, отыскать это оружие можно будет в локации под названием «Либерталия». Там вам предстоит отыскать импровизированную башню, которая была построена на обломках давно утонувшего судна. В общем, вам придётся подняться наверх, где вы отыщите капитанскую рубку. И вот тут, внутри на деревянном ящике и будет стоять тот самый дробовик.

Характеристики:

Урон — 121;

Скорость — 20;

Дальность — 59;

Точность — 44;

Вес — 19.9;

Стоимость — 475.

Пистолет Лоренцо

Это уникальное оружие вы сможете получить лишь после того, как выполните серию заданий у семьи Кэботов. Точнее говоря после их последнего задания: . Причём в ходе его выполнения, вам необходимо убить Лоренцо и не встать на его сторону (точнее наоборот). После выполненных условий, возвращайтесь обратно к Кэботам через неделю (вы получите приглашение от Джека) и тогда Джек вам передаст это крутое оружие.

Характеристики:

Урон — 25;

Скорость — 66;

Дальность — 203;

Точность — 69;

Стоимость — 753.

«Друг обитателя Пустоши»

Очередное оружие, которое наносит повышенный урон по конечностям, причём в этот раз не на 15% больше и даже не на 25%, а на целых 50%! Что касается поисков, то его вы сможете просто купить. Вам не придётся его отбирать у кого-то, убивать ради него, красть и прочее. Отправляйтесь в местечко под названием «Банкер-Хилл» и отыщите там некую Деб, у которой у сможете прикупить себе замечательного друга.

Характеристики:

Урон — 27;

Скорость — 46;

Дальность — 83;

Точность — 76;

Стоимость — 776.

«Шиш-Кебаб»

Ещё одно уникальное оружие ближнего боя, которое действительно стоит ваших поисков. Вот только достать эту огненную игрушку не так просто, поскольку находится она у Босса по имени Шлак, который обитает на «Заводе Сагос Айронворкс». Причём и до Шлака добраться не так уж и просто, поскольку предстоит убить целую «пачку» рейдеров, которые вооружены огнемётами. Что касается уникального модификатора — это огненный меч, прям как в сказках и фантастических фильмах, только самодельный.

Характеристики:

Урон — 23;

Скорость — Средняя;

Стоимость — 200.

Гвоздемёт

Чего только уже не было найдёте в Пустоши, даже Хламотрон. Не хватает лишь какого-нибудь ещё одного оружия, которое будет стрелять мусором, верно? Так вот, в Пустоши есть ещё и Гвоздомёт и стреляет он понятно чем, я думаю. Отыскать оружие можно, как и положено — на свалке. Местечко носит название «Свалка Долговязого Джона». Как только находите локацию (либо прибудете), отыщите вагончик синего цвета, у которого будет люк в полу. После этого, открывайте локальную карту и отыщите вход под названием «Укрытие». И ещё: открыть люк сразу не получится, поскольку нужно будет возобновить подачу электричества. Как только сделаете это, двигайтесь по проводам от люка к генератору. В конце концов, вы доберётесь до выключателя — дёргайте его. И когда вам наконец-то удастся возобновить подачу электричества, после всех действий, входите внутрь и на столе вы найдёте долгожданный Гвоздомёт! Думаю, уже понятно, каким именно бонусом обладает это оружие?

Характеристики:

Урон — 140;

Скорость — 10;

Дальность — 119;

Точность — 69;

Вес — 14.4;

Стоимость — 290.

Клинок Пикмана

Отличный боевой нож! Клинок Пикмана можно будет отыскать в локации под названием «Галерея Пикмана». Конечно, так просто добыть его не получить, поскольку в этом месте вас встретит огромная свора рейдеров всех мастей, так что приготовьтесь к жёсткому отпору. В любом случае, вам следует сделать несколько вещей: зачистить катакомбы, спасти Пикмана и получить, в конце концов, ключ от сейфа. А вот внутри сейфа вы наконец-то сможете взять тот самый боевой клинок. Бонус ножа заключается в том, что противники будут получать на 25 единиц больше дополнительного урона от кровотечения. К тому же, это один из немногих оружий ближнего боя, которое имеет высокий показатель скорости атаки.

Характеристики:

Урон — 31;

Скорость — Быстрая;

Стоимость — 143.

Ещё один крутой дробовик, к тому же, с прицелом от снайперской винтовки! Уникальный бонус заключается в том, что во время стрельбы выпускается дополнительный заряд. Добыть это оружие можно будет у Алексис Комбс, которая обитает в «Убежище 81». Конечно, придётся купить, а вы как думали?

Характеристики:

Урон — 55;

Скорость — 90;

Дальность — 109;

Точность — 76;

Вес — 15.7;

Стоимость — 1268.

«Зуб Кремва»

Добыть этот клинок не просто, поскольку придётся конкретно постараться. Для начала отправляйтесь в каменоломню под названием «Данвические бурильщики» и зачистите это место от рейдеров, которые там обитают. Как только зачистка пройдёт успешно, двигайтесь в самую глубь этой шахты. Вам предстоит добраться до тупика, где будет небольшое озеро. На том месте у вас должна произойти заскриптованная сцена с видением. После него вам нужно будет прыгнуть в небольшое озеро, но не забывайте перед прыжком снять силовую броню, если она одета на вас. Дело в том, что вы не сможете выбраться из воды, в случае, если на вас будет одета силовая броня. В любом случае, на самом дне вы сможете отыскать долгожданный «Зуб Кремва» и парочку ядерных зарядов. Бонус такой: цель истекает кровь и получает отправление. К тому же, урон от этого оружия носит название «исключительный».

Характеристики:

Урон — 39;

Скорость — Средняя;

Стоимость — 50.

Мощный меч китайского офицера

Аналог меча «Месть Генерала Чжао». Причём ещё и немного слабее оригинала. Да и бонус отличается: урон повышается на 25%. Что касается добычи, то я считают, что добыть его намного проще просто потому, что его можно выбить, а не купить. Выпадает он практически с каждого легендарного монстра, но чаще всего с легендарного дикого гуля-пожирателя. В частности именно они вооружены такими мечами.

Характеристики:

Урон — 42;

Скорость — Средняя;

Стоимость — 250.

Прототип UP77 «Безграничный потенциал»

Основная прелесть этой пушки заключается в том, что заряды в ней бесконечные. Не зря же её назвали «Безграничный потенциал». Но и имейте в виду то, что получить это оружие просто так тоже не получится. Для этого в первую очередь потребуется прокачать взлом замков на максимум и иначе вообще никак! Итак, в любом случае отправляйтесь в локацию под названием «Юниверсити-поинт». Там отыщите Кредитный союз университета. Внутри нужно будет взломать терминал и пройти через двери. Таким образом, вы окажитесь в помещении с сейфами. Ваша цель: сейф с уровнем сложности «Очень сложно». Если вы всё сделаете правильно, тогда внутри вы найдёте кнопку, нажав на которую вы откроете проход в секретную комнату. И вот в этой комнате и будет лежать «Безграничный потенциал» с бесконечным боезапасом, что, кстати, и является уникальным бонусом этого оружия.

Характеристики:

Урон — 18;

Скорость — 90;

Дальность — 203;

Точность — 72;

Стоимость — 329.

«Последний суд»

Этим гатлинг-лазером владеет старейшина Мэксон. Так что его получить можно двумя путями: либо за победу на стороне «Института», либо за победу на стороне армии «Братства Стали». Выбирать лишь вам. Что касается бонуса, то у вас повысится скорострельность на 25% и повысится скорость перезарядки на 15%.

Характеристики:

Урон — 14;

Скорость — 340;

Дальность — 203;

Точность — 48;

Вес — 19.3;

Стоимость — 3804.

«Добрые намерения»

Для начала хочу отметить, что это хоть и редкое оружие, но имеет крайне странный бонус: критические попадания приводят противника в ярость. Отыскать эту чудо-пушку вы сможете в лагере под названием «Руины Квинси». Зачастив это место от рейдеров, отыщите Босса по имени Клинт. Именно этот противник будет иметь при себе «Добрые намерения», так что, убив его, вы обзаведётесь новым уникальным оружием.

Характеристики:

Урон — 26;

Скорость — 113;

Дальность — 194;

Точность — 74;

Стоимость — 387.

«Залп»

Уникального бонуса у этой пушки нет, но считаю, что он и не нужен, поскольку это оружие словно корабельная пушка 18-го века! Чтобы добыть эту «малышку», отправляйтесь в локацию под названием «Конститьюшн» и выполните там следующее задание: . Как только вы выполните это задание, получите «Залп».

Характеристики:

Урон — 108;

Скорость — 2;

Дальность — 203;

Точность — 63;

Вес — 27.4;

Стоимость — 245.

«Испепелитель»

Итак, чтобы получить это оружие, поговорите сначала с разумным гулем по имени Бобби. Так вы получите задание: . Выполнив это задание, в качестве награды вы получите тот самый миниган «Испепелитель». Бонус: цель получает на 15 единиц больше урона от огня.

Характеристики:

Скорость — 272;

Дальность — 131;

Точность — 35;

Вес — 27.4;

Стоимость — 1582.

«Мир Эдди»

И ещё одно оружие, которое наносит повышенный урон по конечностям, причём на целых 50% больше. Получить оружие вы сможете лишь после того, как выполните задание: . Задание берётся у Ника, причём лишь после того, как вы закончите основное сюжетное задание, которое связано с просмотром воспоминаний Келлога. К тому же, учтите, что парой возникает баг, в результате которого Ник может и не выдать задание, поэтому в этом деле вам поможет команда: «setstage ms07c 0».

Характеристики:

Урон — 48;

Скорость — 6;

Дальность — 83;

Точность — 81;

Стоимость — 454.

«Уазелная Уинтсоука»

Второе по счёту оружие, которое имеет бесконечный боезапас, но вот только получить его можно лишь в том случае, если вы прошли главное задание сюжетной линии. Вам необходимо будет подойти до Шона. Он вас попросит притащить ему кучу самого разного хлама. Вы, в свою очередь, должны будет сделать то, что он просит. Принеся ему все «ингредиенты», подождите ещё сутки и после этого, ребёнок вам подарит винтовку с бесконечными боеприпасами.

Характеристики:

Урон — 70;

Скорость — 50;

Дальность — 191;

Точность — 85;

Строительный чертеж

— Designing Buildings Wiki

Строительный чертеж — это общий термин, используемый для чертежей, которые составляют часть производственной информации, которая включается в тендерную документацию, а затем в контрактную документацию на строительные работы. Это означает, что они имеют юридическое значение и являются частью соглашения между работодателем и подрядчиком.

Основная цель строительных чертежей — дать графическое представление о том, что должно быть построено.Строительные чертежи должны быть краткими и скоординированными, чтобы избежать, по возможности, двусмысленности и путаницы. Задержки и недоразумения можно свести к минимуму, правильно согласовав чертежи. Для получения дополнительной информации см. Контроль документов.

Спецификации содержат подробные сведения о материалах, стандартах, методах и т. Д., Необходимых для выполнения работ. Строительные чертежи обеспечивают графическое представление с указанием расположения компонентов, деталей, размеров и т. Д. Иногда они могут содержать часть информации, изложенной в спецификациях, но этого следует по возможности избегать, ссылаясь на спецификации, а не дублируя информацию.В случае пересечения необходимо следить за тем, чтобы обеспечить надлежащую координацию, чтобы не было путаницы. Если между ними есть несоответствие, спецификации будут иметь приоритет над чертежами.

Полный набор строительных чертежей обычно включает планы этажей, фасады, разрезы и подробные чертежи, которые вместе дают полное представление о здании. Во многих проектах каждая крупная сделка будет иметь отдельные торговые чертежи, например электрика, сантехника и так далее.

Строительные чертежи могут быть подготовлены вручную, но чаще они готовятся с использованием программного обеспечения для автоматизированного проектирования (САПР) (или компьютерного черчения).

Совсем недавно использование Информационного моделирования зданий (программное обеспечение) позволило создать виртуальную строительную модель (VCM) 1: 1, содержащую информацию, позволяющую производить, устанавливать или строить все объекты в модели.

См. Также: Виды чертежей для строительного проектирования.

Программное обеспечение для управления строительными проектами: 5 типов чертежей

Строительный чертеж или план показывает, что вы будете строить, и как будет выглядеть готовый продукт, когда вы его завершите, но используются разные типы строительных чертежей.Типы чертежей, такие как чертежи, планы, рабочие чертежи, довольно запутанные. Как и любой сложный документ, для расшифровки различных типов коммерческих строительных чертежей требуются специальные навыки.

В этой статье я расскажу о ряде строительных чертежей, используемых в коммерческом строительстве, включая примеры и объясню, почему ваша специализированная подрядная компания, если она еще не сделала этого, пытается связать свой проектный отдел с группой строительных работ (офисной и полевой) для улучшенное управление документами и выполнение проектов.Это единство мнений (например, отделов) в вашей строительной фирме, использующее легко интегрируемые лучшие в своем классе технологии, существенно ударит по ее ключевым бизнес-факторам — повышению производительности, рентабельности и снижению операционных расходов и рисков судебных исков.

Ниже представлены различные типы строительных чертежей.

1 Архитектурные чертежи:

Это один из видов строительных чертежей.Он обеспечивает полный вид на здание. Существует несколько программ проектирования, но ни одно из них, подобное трехмерному и двухмерному моделированию, не может дать архитекторам и дизайнерам более точный пример формулирования конечного продукта, необходимого для создания субподрядчиками.

Архитектурный чертеж — это техническое изображение здания (или строительного проекта), которое попадает в классификацию архитектуры. Исторически архитектурные чертежи делались чернилами на бумаге или аналогичном материале, а копии требовали дорогостоящего принтера, который нужно было дорого доставить вручную.Если вы все еще используете огромное количество бумаги, представьте, как можно сэкономить на строительстве, если перейти на цифровую экосистему.

2. Структурные чертежи:

Этот тип строительного чертежа дает полное представление о конструкции или конструкциях, задействованных в строительном проекте. Структурные чертежи обычно готовятся лицензированными инженерами-строителями на основе архитектурных чертежей. На структурных чертежах подчеркиваются несущие элементы (например,g., стальные балки, балки, материалы каркаса и т. д.) конструкции.

Чертежи строительных конструкций уникальны по сравнению с другими чертежами, поскольку в них не рассматриваются перегородки, водопроводные и механические системы или другие детали, такие как отделка поверхности.

3. Электрические чертежи:

Этот тип технического чертежа иллюстрирует информацию об освещении, проводке, питании и схемах связи в рамках коммерческого строительного проекта.Электрические строительные чертежи предназначены для иллюстрации физического расположения проводов и компонентов, которые они соединяют внутри здания, а также внешней электросети. Стандартные условные обозначения схем на электрических чертежах представляют автоматические выключатели, трансформаторы, конденсаторы, шины, проводники и многие другие детали на чертежах.

Электротехнические подрядчики тратят годы на совершенствование своего дела и заслуживают программного обеспечения, облегчающего их работу.

4.Сантехнические чертежи:

На этом техническом чертеже показана система закачки воды в здание и из него. Оборудование, трубы, насосы и стоки, характер и размер отводов до места расположения газа тщательно проиллюстрированы на чертеже. Строительные чертежи сантехники также указывают положение сантехники, трубопроводов системы водоснабжения, арматуры и процесса подключения каждого аксессуара. Прочтите эту статью о том, как сэкономить тысячи долларов в год с помощью цифровых чертежей.

5. Чистовой чертеж:

На этом чертеже показаны детали отделки и внешний вид здания. Чертежи отделки конструкции включают в себя все типы компонентов здания, такие как цвета окраски, рисунок пола, текстуру штукатурки, дизайн фасада и формы подвесных потолков.

Заключение

Не существует стандартных правил построения чертежей, необходимых для коммерческого строительства, но они являются наиболее распространенными.В зависимости от типа здания и потребностей бизнеса строительные чертежи разрабатываются в соответствии с потребностями. Однако подрядчики зависят от постоянного потока данных для адаптации своих планов проектов, мобильных ресурсов, а также целевого бюджета и сроков. Проект коммерческого строительства превращается в очень изменчивые усилия — труд, время, материалы и затраты, когда проект начинается и выходит за пределы финишной черты. Лучшее решение для достижения прибыльности — это использование лучших в своем классе программ и автоматизированных рабочих процессов, которые связывают «офис» с «полем» и наоборот.

Массовое производство документированной бумаги (включая строительные чертежи), а также отсутствие связи и производительности труда были бесконечным тормозом для коммерческой строительной отрасли, способствуя высоким затратам и сдерживая прогресс в улучшении состояния окружающей среды. Этот шаг также помогает оцифровывать чертежи и решает проблему удаления разрозненных данных. Чтобы добиться прогресса в бизнесе, вам необходимо принять стратегическое бизнес-решение.

Что такое строительный чертеж?

Строительный чертеж или набор строительных чертежей являются частью предварительной информации, которая используется для строительства здания.Прежде чем мы погрузимся в строительные чертежи, как они выглядят и что в них есть, давайте сделаем шаг назад и посмотрим на процесс в целом.

AD-01 Дом — Диас Фернандес Arquitectos

Архитектурные чертежи в процессе проектирования

Архитектурные чертежи играют ключевую роль в процессе проектирования и строительства от начала до конца. На каждом этапе проектирования будет набор чертежей, представляющих каждый этап проектирования. На начальном этапе архитектурные чертежи будут более простыми, общими и не будут содержать большого количества деталей.Первоначальные эскизные чертежи будут использованы для разработки идей и начала проектирования здания.

Когда придет время подавать заявку на разрешение на строительство от местных властей, будут подготовлены чертежи планирования, которые показывают отделу планирования замысел проекта. Планировочные чертежи будут содержать больше деталей и представлять расположение зданий на участке, размер, форму и многие другие факторы, которые имеют отношение к отделу планирования.

После утверждения планов местными властями начинается этап рабочего или технического проектирования, на котором будут подготовлены строительные чертежи как для тендерной документации, так и для самого строительства.

Что такое строительные чертежи?

Строительные чертежи являются частью общей документации, которая используется для тендера, для контракта между работодателем и подрядчиком и для самого строительства.

Строительный чертеж дает графическое представление о том, как будет построено здание. Они будут максимально четкими и удобными для чтения строительной бригадой. Очень важно, чтобы чертежи не приводили к недоразумениям, которые могли бы вызвать ошибки или задержки.

Строительные чертежи обычно сопровождаются спецификацией. В спецификациях подробно описаны все материалы, методы и стандарты, которых необходимо придерживаться при строительстве здания.

В зависимости от проекта на строительном чертеже иногда будут подробно описаны некоторые технические характеристики, но в других случаях они останутся отдельными. Обычно лучше хранить эти два элемента отдельно, чтобы избежать ошибок, когда один элемент обновлен в спецификации, но затем пропущен на чертеже или наоборот.

Строительные чертежи часто включают информацию от других специалистов, например, инженеров-строителей, HVAC (отопление, вентиляция и кондиционирование), электрической и пожарной безопасности. Опять же, уровень информации и объем внешнего сотрудничества будут зависеть от размера проекта. В небольшом жилом проекте многие из этих аспектов будут рассмотрены архитектором, однако в более крупных проектах может быть несколько сторонних специалистов, которые будут играть свою роль в общем производстве строительных чертежей.

Все эти различные чертежи составляют подробное представление здания, что позволяет его правильно построить (или выставить на торги).

6 Чертежи жилищной строительной документации

Строительная документация — собирательный термин для чертежей, которые представляют собой производственную информацию. Эти чертежи жилищного строительства в дальнейшем включаются в тендерную и контрактную документацию.

Чертежи в вашем наборе Документация по жилищному строительству либо построены в масштабе, либо соответствуют видам фасада, разреза или плана.Все проекты соответствуют одинаковым архитектурным стандартам, что позволяет их расшифровывать и интерпретировать.

Планы архитектурных чертежей выполняют две важные функции — подачу и получение разрешения на строительство и помощь в строительстве.

Есть 6 основных чертежей, которые помогут выполнить эти задачи. Давай обсудим их.

  • Планы

    Планы — это схемы, нарисованные в масштабе, показывающие расположение колонн, балок и потолков внутри здания.Обычно большинство документов включает план участка, план этажа, план крыши и план потолка.

    Планы участка: Это крупномасштабные чертежи, отображающие всю территорию участка.

    Планы этажей: Представьте себе горизонтальный вид сверху здания, который показывает расположение комнат внутри. Этот вид представлен на поэтажных планах.

    Планы расположения: Это подтверждающие документы и иллюстрации здания в контексте его окружения.

    Планы потолков: На планах потолков указывается уровень потолка, установка молдингов и крепление светильников.

    Планы — это самая первая строительная документация вашего здания, и специалисты BluEntCAD являются профессионалами в их проектировании. Хотите узнать о планах, которые мы создали для наших клиентов? Напишите нам. Свяжитесь с нашими экспертами, чтобы узнать больше о строительной документации Эл. Почта: [email protected]
    США: +1 (832) 476 8459
    Канада: +1 (647) 478 5230
    Запрос: Работа с экспертами

  • Внутренние и внешние фасады

    Фасады — это ортографические проекции внутренних и внешних фасадов здания.Фасадные чертежи — это проекции под первым углом, которые показывают здание, если смотреть с одной стороны; с остальными сплющенными.

    Внешний вид указывает высоту пола до этажа, общую высоту здания, проемы в наружных стенах, такие как двери или окна, а также различные материалы, используемые на внешней поверхности.

    Внутренние фасады, с другой стороны, показывают детали конкретной комнаты, включая ее стены. Они указывают общую высоту комнаты, проемы в стенах, включая двери и окна, отделку, а также шкаф и шкафы.

    Подъемы важны в том смысле, что они дают вам правильную перспективу того, как ваш дом будет выглядеть с любой стороны.

    Они также являются отличным инструментом продвижения и брендинга; добавляя большую ценность в убеждении ваших клиентов воспользоваться вашими услугами.

    Тем более, если вы получите наши планы высотных отметок. У нас есть отличные идеи и специалисты по деталям.

  • Чертежи разрезов

    Точно так же, как на плане ваше здание отображается по горизонтали, чертеж разреза здания проходит по вертикали через дом, показывая различные разрезы, через которые проходят комнаты, вертикальные размеры комнат и материалы, используемые для опор фундамента. на крыше.

  • Детализация интерьера и экстерьера

    Пока что все обсуждаемые чертежи имеют крупномасштабный характер.

    Как только вы получите представление о том, какой будет конструкция в целом, фокус переместится на определенные области здания и тип материалов, которые будут использоваться для их строительства, также известные как внешние и внутренние детали. Эти наборы документов создаются из вертикального или горизонтального разреза или фасада дома.

    Не хвастаться, но эксперты BluEntCAD — лидеры в области детализации интерьера и экстерьера. Мы также можем добавить красивые текстуры и отделку, чтобы вы приблизились к дому своей мечты.

  • Отделка помещений и графики

    Как только вы поймете, как расположены комнаты внутри, вы захотите сосредоточиться на том, как они выглядят.

    И расписание делает именно это.

    Расписание включает в себя всю информацию о материале или продукте в коллективном месте.

    Например, если у вас есть многоуровневое здание с разными дверями, в расписании дверей будет указано общее количество дверей, тип дверей, их расположение и материалы, из которых они созданы.

    Графики не ограничиваются только меблировкой. Они могут включать в себя сантехнику, отделку помещений, мебель и бытовую технику.

  • Планы каркаса и инженерных сетей

    Планы каркаса представляют собой структурные чертежи и составляют неотъемлемую часть Строительной документации жилых домов .

    Указывают на каркас крыши и элементы перекрытия вашего дома. С помощью планов каркаса строитель может увидеть размер материала и расположение веса, действующего на элементы каркаса.

    Планы инженерных сетей показывают расположение всех механических, электрических и сантехнических устройств внутри вашего здания.

  • Помимо этих 6 основных чертежей, есть несколько других наборов чертежей, которые необходимы для размещения архитектурных чертежей.

  • Исполнительные и записанные чертежи

    Любой строительный проект обычно претерпевает изменения на этапе строительства. Строительные чертежи, как следует из названия, показывают только те конструкции, которые действительно были построены на земле.

    Заключительные изменения отмечаются подрядчиком красным цветом, и они затем используются для создания записей чертежей, которые показывают завершенный проект.

  • Сборочные чертежи

    Как следует из названия, сборочные чертежи показывают, как несколько компонентов объединяются в единый блок.Ортогональные планы, фасады, разрезы или трехмерные виды часто составляют сборочные чертежи.

  • Электрические чертежи

    Электрические или электрические схемы — это технические чертежи, которые показывают, как электрические системы будут установлены, посредством визуального представления цепей или электрической системы.

  • Рабочие чертежи

    Рабочие чертежи, подготовленные подрядчиками, поставщиками, производителями или изготовителями, указывают на то, как готовые компоненты должны быть изготовлены, собраны и установлены.Обычно они готовятся после ознакомления с чертежами с замыслом проекта.

  • Итак, теперь вы знаете, из чего состоит ваш комплект документации по жилищному строительству.

    Но как обеспечить сохранность этих чертежей до, во время и после строительства? Что ж, на всех рисунках есть ссылки взад и вперед, так что ничего не потеряно. На планах этажей есть ориентировочная разметка, где делается разрез разреза.

    Это также присутствует на внешних фасадах.На чертежах разрезов здания есть четкие маркеры, которые указывают, где находится часть стены.

    На планах каркаса есть символы для каждой отдельной используемой балки, которые перенаправляют подрядчиков на спецификацию балок, в которой показаны все балки в проекте.

    Мы надеемся, что эта статья ответит на ваш вопрос в понимании архитектурных чертежей.

    Максимальное значение. Достигнуто.

    Типы чертежей, используемых в строительстве

    🕑 Время чтения: 1 минута.

    В строительстве используются различные типы чертежей, такие как архитектурные чертежи, чертежи конструкций, электрические, сантехнические и отделочные чертежи.Эти чертежи содержат планы расположения и детали для строительства каждой части здания.
    Чертежи играют важную роль в области строительства, чтобы донести идеологию и точку зрения дизайнера до непрофессионала на стройплощадке. Чертежи могут использоваться для обозначения общего внешнего вида внутри или снаружи конструкции, или они могут использоваться для обозначения точных размеров и других деталей конструкции.

    Виды строительных чертежей

    В процессе строительства используются разные типы чертежей.Строительные чертежи в зависимости от предназначения делятся на 5 типов:

    .

    1. Архитектурный чертеж

    Архитектурный чертеж можно назвать основным чертежом для всех других чертежей, используемых при строительстве. Он содержит все детали проекта, такие как план расположения, план расположения, отметки, разрезы и другие детали.

    1.1 План участка

    Это основной чертеж, используемый для разметки плана на земле.Он представляет местоположение, ориентацию и информацию о топографии участка, благоустройстве территории и работах на участке.

    Рис. 1: План размещения

    1.2 Рабочий план

    Этот чертеж дает информацию о горизонтальных размерах здания, толщине стен, свободных пространствах внутри здания и расположении колонн. он также показывает необходимые отверстия в здании, такие как двери, окна и вентиляторы.

    1.3 Чертежи в разрезе

    На чертежах в разрезе показан материал конструкции, который будет использоваться, высота и размеры различных компонентов зданий, тип конструктивных элементов, например, тип плиты и т. Д.Он представляет собой рисунок, когда здание разрезается через вертикальную плоскость.

    1.4 Вертикальный чертеж

    Фасадный чертеж представляет информацию о проемах, размере и форме внешней поверхности, высоте здания и отделке здания после завершения. Эти рисунки сделаны с учетом эстетического вида здания.

    2. Чертеж конструкции

    Структурные чертежи можно назвать каркасом здания.Он содержит всю информацию о структурных вмешательствах, которые происходят в здании. Он содержит много типов рисунков с очень мельчайшими деталями и описанием.

    2.1 Общее примечание

    Это скорее кодексы и законы зданий. В нем нет чертежей, но в нем упоминаются детали всех структурных чертежей, такие как бетонная смесь, длина притирки, время отверждения, аббревиатуры, коды и другие рабочие процедуры.

    Рис. 2: Общие примечания

    2.2 Чертеж земляных работ

    На этом чертеже показаны размеры выемки фундамента, положение колонны, план фундамента и линии сетки колонны.

    Рис. 3: План раскопок

    2.3 Расположение колонн

    На этом чертеже показано положение и ориентация колонн и деталей армирования колонн.

    Рис. 4: Расположение столбцов

    2.4 Схема расположения балок цоколя

    На этом чертеже представлены размеры, положение и сечение балки цоколя, а также детали армирования балки цоколя.

    Рис. 5: Схема балки цоколя

    Рис. 6: Детали балки цоколя

    2.4 Схема расположения перемычек

    На этом чертеже представлены размеры, положение и сечение балки перемычки, а также детали армирования балки перемычки.

    Рис. 7: Схема и детали перемычки

    2.5 План перекрытий и опалубки

    На этом чертеже представлены детали армирования балки крыши, ее сечения и детали опалубки.

    Рис. 8: План балки крыши и опалубки

    2.6 План перекрытия крыши

    На этом чертеже представлены детали армирования кровельной плиты, ее сечения и проемов в крыше различного назначения, например, лестницы или светового люка.

    Рис. 9: План перекрытия крыши

    3. Схема электрических соединений

    На электрическом чертеже представлены детали электрооборудования, расположение выключателей, вентилятора, света и др. Он также представляет собой расчет нагрузки, ответвления на электричество, схему проводки и другие вмешательства, такие как переменный ток, ИБП и его компоненты.

    Рис. 10: Электрическая схема

    4. Чертеж сантехники

    На сантехнических чертежах показано расположение сантехники, трубопроводов системы водоснабжения, арматуры и процесс подключения каждой арматуры.

    Рис. 11: Чертеж сантехники

    5. Чертежи отделки

    Чертежи отделки представляют собой тип отделки каждого компонента здания, такой как рисунок пола, цвет окраски, форма подвесного потолка, текстура штукатурки и дизайн фасада. Эти детали иногда также приводятся на фасадах.Не существует стандартного правила чертежей, необходимых для проекта. В зависимости от типа здания и требований составляются и выдаются типы чертежей.

    Как чертежи используются в строительном проекте?

    Если вы попытаетесь включить все системы здания в один чертеж, он станет загроможденным информацией и трудным для понимания. Например, предположим, что в офисах есть осветительные приборы, электропроводка, каналы для кондиционирования воздуха и коммуникационные сети над подвесным потолком.Более разумным подходом является создание отдельных наборов чертежей для каждой системы здания — это упрощает понимание требований к конструкции и предотвращает ошибки интерпретации.

    Как и следовало ожидать, количество чертежей, необходимых для описания здания и его систем, увеличивается пропорционально масштабу проекта. Чтобы упростить строительные планы, они разделены на следующие наборы чертежей:

    • Архитектурный
    • Строительный
    • Электрооборудование
    • Механический

    Все строительные проекты должны быть представлены в местные органы власти для проверки на соответствие нормам и требованиям зонирования до выдачи разрешения на строительство.В случае города Нью-Йорка только профессиональный инженер (PE) или зарегистрированный архитектор (RA) может подавать планы на утверждение, а ответственным органом является Департамент строительства Нью-Йорка.


    Вам нужны профессиональные услуги по проектированию MEP для нового проекта?


    Архитектурные и конструктивные чертежи

    Архитектурные чертежи показывают внешний вид здания: планы этажей, внутренние и внешние фасады, разрезы и любые детали, необходимые для предоставления подрядчику четкого представления о том, как должен выглядеть завершенный проект.Работая с квалифицированным архитектором, вы можете убедиться, что чертежи просты для понимания и соответствуют строительным нормам.

    Структурные чертежи описывают, как здание поддерживается физически. На первый взгляд эти чертежи кажутся похожими на архитектурные, поскольку они отображают одинаковые планы этажей, фасады, разрезы и детали. Однако основное отличие состоит в том, что на структурных чертежах указываются элементы конструкции, необходимые для выдерживания статической нагрузки здания, а также временная нагрузка на его содержимое и людей.Здания также должны обладать достаточной прочностью, чтобы противостоять погодным условиям, таким как ветер и снег, и экстремальным явлениям, таким как тропические штормы и сейсмическая активность.

    Все структурные проекты подчиняются федеральным и местным строительным нормам, и должно быть точное соответствие формы и размеров между архитектурными и структурными чертежами.

    Электрические чертежи

    Эти чертежи описывают энергосистему, которая подает электроэнергию к приборам и оборудованию здания, и они подготовлены инженерами-электриками.

    • Электрические схемы указывают расположение видимых элементов, таких как розетки, осветительные приборы и выключатели.
    • Они также определяют проводку и кабелепровод для цепей, которые подают напряжение на эти элементы, которые обычно скрыты в стенах или над потолком.
    • Кроме того, электрические чертежи содержат подробное описание распределительных щитов, от которых схемы получают питание, включая мощности автоматических выключателей и главных фидеров.

    Даже системы отопления, работающие на сжигании, имеют электрические компоненты, такие как вентиляторы и насосы, а их источники питания указаны на электрических чертежах. Если в здании используются тепловые насосы или резистивные нагреватели, потребность в электроэнергии, связанная с отоплением, возрастает, и размеры контуров должны быть рассчитаны соответствующим образом.

    Все электрические установки соответствуют стандартам и кодам, и только соответствующие конструкции одобрены Департаментом строительства Нью-Йорка:

    • Национальный электротехнический кодекс NFPA 70 устанавливает требования для всех электрических установок в США.В случае города Нью-Йорка существует Электротехнический кодекс Нью-Йорка, который включает весь NEC с особыми требованиями и поправками.
    • Электрические компоненты должны иметь маркировку Underwriters Laboratories (UL) или Intertek Electrical Testing Laboratories (ETL). Отметки, полученные в этих лабораториях, доказывают, что компонент был тщательно протестирован на безопасность.

    Электрики, работающие в проекте, должны быть ознакомлены с правилами, материалами и оборудованием, чтобы убедиться, что они могут установить электрическую систему, как описано в проектной документации.Если здание пострадало от пожара и электрическая система не установлена ​​в соответствии с правилами, страховые компании не предоставляют страховое покрытие.

    Знаки энергоэффективности, такие как ENERGY STAR и NEMA Premium Efficiency, не являются обязательными, но вы можете значительно снизить эксплуатационные расходы, если приобретете оборудование с этими знаками. Также учтите, что большинство стимулов к энергоэффективности применимо только к маркированному оборудованию — например, скидки на освещение Con Edison предназначены только для ламп и светильников со знаком ENERGY STAR или DesignLights Consortium (DLC).

    Чертежи механики

    Как следует из их названия, механические чертежи представляют схему и технические спецификации для механических работ, включая водопровод, отопление, вентиляцию, кондиционирование воздуха, листовой металл и противопожарную защиту. Поскольку задействованы различные типы систем и оборудования, многие из этих чертежей предоставляются субподрядчиками с одобрения архитектора.

    На сантехнических чертежах показано расположение трубопроводов питьевой и сточной воды.Эти чертежи также относятся к системам горячего водоснабжения (ГВС), в которых в качестве источника тепла обычно используется природный газ. Кроме того, они охватывают такие аспекты, как вентиляционные отверстия и ливневые стоки.

    • Единый сантехнический кодекс — это национальный стандарт, которому необходимо следовать в процессе проектирования, кроме того, существуют городские правила, такие как Сантехнический кодекс Нью-Йорка.
    • Для систем горячего водоснабжения, основанных на сжигании, также применяется Кодекс по топливному газу Нью-Йорка.

    Сантехники должны подробно изучить соответствующие чертежи, прежде чем приступить к установке.Поскольку многие элементы сантехники встроены в стены и пол, их труднее модифицировать, чем электрические установки и системы отопления, вентиляции и кондиционирования воздуха.

    Поскольку водопроводная система подает чистую воду и удаляет сточные воды, неисправности могут стать причиной опасности для здоровья за очень короткое время. Существуют огромные штрафы за нарушение правил сантехники Нью-Йорка, и сантехнические подрядчики проходят строгий процесс лицензирования, прежде чем они смогут работать в реальных проектах.

    Чертежи HVAC указывают расположение и детали установки всего оборудования для отопления, охлаждения и вентиляции.Они также обеспечивают компоновку воздуховодов из листового металла, используемых в системах распределения воздуха.

    • Конструкция из листового металла должна быть тщательно проработана, чтобы гарантировать правильную установку: воздуховоды имеют множество поворотов и соединений и должны поддерживаться в нескольких точках.
    • В зависимости от того, как спроектированы системы HVAC, они могут включать гидравлические или паровые трубопроводы.
    • И воздуховоды, и трубы должны иметь надлежащие размеры, чтобы обеспечивать требуемую мощность отопления или кондиционирования воздуха для каждой зоны здания.
    • Поскольку конструкция трубопроводов из листового металла и гидравлических систем зависит от нагрузок нагрева и охлаждения, точный расчет нагрузки очень важен. К сожалению, правильная процедура проектирования с неадекватными данными не приводит к удовлетворительному дизайну.

    Установка открытого оборудования, такого как печи, котлы и чиллеры, не является основной проблемой в системах отопления, вентиляции и кондиционирования воздуха. Самая сложная часть установки — это гидравлические трубопроводы и воздуховоды, которые должны проходить длинные маршруты с изменением направления и аксессуарами.Механические чертежи должны четко указывать компоновку и детали монтажа этих систем.

    Конструкция

    HVAC тесно связана с характеристиками ограждающей конструкции здания: если конструкция хорошо изолирована и герметична, снижаются как нагревательные, так и охлаждающие нагрузки. Добавить высокопроизводительную оболочку здания для нового проекта намного проще, чем обновить существующую собственность, где стены уже построены.

    Работа с листовым металлом в основном связана с воздуховодами систем отопления, вентиляции и кондиционирования воздуха, но также включает следующие строительные элементы:

    • Накладка для защиты компонентов от повреждения водой
    • Желоба
    • Навесы и настилы
    • Конвейеры
    • Защитные кожухи и кожухи машин

    Дополнительная документация: рабочие чертежи и рабочие чертежи

    Рабочие чертежи описывают работы, которые выполняются за пределами строительной площадки, и обычно они выполняются субподрядчиками.Рабочие чертежи должны быть очень подробными и иметь достаточно крупный масштаб, чтобы обозначить все соответствующие особенности. Эти чертежи должны быть одобрены архитектором проекта, прежде чем любая соответствующая работа будет изготовлена.

    Исполнительные чертежи показывают, как именно все системы здания устанавливаются после завершения проекта. Многие компоненты могут быть установлены в немного разных положениях, не влияя на производительность, и подрядчики вносят незначительные изменения для простоты установки или удобства.Однако эти изменения должны быть указаны на рабочих чертежах и представлены архитектору.

    Ниже приведены некоторые примеры компонентов, допускающих незначительные изменения в их расположении:

    • Подземный трубопровод
    • Трубопроводы, соединительные коробки и провода
    • Очистки
    • Верхние клапаны

    Чертежи в процессе изготовления содержат ссылки на техническое обслуживание и изменения. Эти чертежи важны для всех систем здания, но особенно для электрических, водопроводных и климатических установок.

    Заключение

    Строительные чертежи важны на протяжении всего жизненного цикла здания. Наряду с техническими спецификациями, они позволяют эффективно доводить требования к проекту до подрядчиков и их сотрудников.

    После завершения проекта проектная документация используется для проверки здания и его сооружений. Когда здания уже находятся в эксплуатации, планы строительства очень полезны для работ по техническому обслуживанию или модернизации системы — просто убедитесь, что чертежи обновляются соответствующим образом после каждого изменения.

    Планы этажей — строительные чертежи

    План этажа, пожалуй, самый важный архитектурный чертеж, поскольку он содержит огромное количество информации о дизайне и конструкции здания или помещения (см. Рисунок 6-1). Он также служит основным чертежом, к которому могут быть привязаны многие другие специальные чертежи.

    План этажа — это ортогональный вид всего здания или области внутри здания, как если бы через него проходила горизонтальная секущая плоскость на высоте примерно 4 фута (1219 мм) над линией пола (Рисунок 6-2). ).В некоторых случаях может потребоваться более высокая плоскость сечения, чтобы показать такой предмет, как высокое окно или пространство над высоким шкафом. Зритель смотрит прямо в здание, как показано на рисунке 6-3. В многоуровневых зданиях для каждого уровня составляется отдельный план этажа. В свою очередь, каждый уровень совмещен с предыдущим для несущих стен, лестниц, воздуховодов и других вертикальных элементов, относящихся к обоим этажам. Лестницы помечены как «вверх» на одном уровне и «вниз» на уровне выше.При просмотре плана этажа здания, включающего антресоль или чердак, верхний уровень отображается в плане, а нижний уровень также отображается или просто помечен как «открытый» (рис. 6-4).

    На строительных чертежах планы этажей нарисованы в масштабе и детализированы, чтобы показать стены, двери, окна, сантехнику, бытовую технику, лестницы, шкафы и любые другие встроенные или отдельно стоящие элементы интерьера. Большинство из этих предметов нарисовано, если смотреть сверху. На рис. 6-5 показано, как нарисованы унитаз, приборы и сантехника.Двери нарисованы на виде сверху в открытом положении, показывая направление их работы. Их размер в плане можно назвать упрощенно, например 3 °, что означает, что дверь имеет ширину 3 фута (91,4 см), как показано на Рисунке 6-6. Более подробная информация о дверях представлена ​​в расписании дверей (см. Главу 10) и обозначена на плане. Окна и их работу сложно описать на виде поэтажного плана. Они упрощенно нарисованы в плане и обозначены определенными символами, которые относятся к типу их действия и перечислены в расписании окон.

    В дополнение к символам, веса линий и различные типы линий могут использоваться для передачи информации с чертежа плана этажа. Например, пунктирные линии могут обозначать такие элементы, как верхние шкафы и высокие окна, которые находятся над плоскостью сечения, как показано на

    Рис. 6-1 Строительный чертеж плана этажа передает значительный объем информации строителю. , например размеры, расположение дверей / окон, шкафы и символы, соответствующие внутренним фасадам.

    ЖИЛЬЕ / ПИТАНИЕ

    КВАРТИРА № 3

    • ВКЛЮЧАЕТ ПОКАЗАННУЮ ЛЕСТНИЦУ

    СПАЛЬНЯ

    ЖИЛЬЕ / ПИТАНИЕ

    БАЛКОН

    ВСЕ ОБРАБОТАННАЯ ШЕРСТЬ]

    КВАРТИРА № 3

    • ВКЛЮЧАЕТ ПОКАЗАННУЮ ЛЕСТНИЦУ

    СПАЛЬНЯ

    2 «

    ПЛАН 2-ГО ЭТАЖА

    Рисунок 6-2 Чертеж плана этажа — _v

    визуализируется так, как если бы воображаемый нож разрезал примерно 4 фута (1219

    Рис.

    Previous PostNextNext Post

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
