Кран-букса для смесителей: разновидности и особенности использования

Кран-букса для смесителей представляет собой устройство внутри вентильных смесителей, предназначенное для открытия и перекрытия воды. Фактически – это картридж вентильного смесителя, который в случае выхода необходимо заменить или отремонтировать. Последнее бывает не так просто сделать, что особенно ярко проявляется в случае с керамическими моделями. Преимуществом кран-букс является удобство использования, а также экономный механизм пропускания воды, который позволяет создать довольно сильный напор, при том, что количество расходуемой воды в единицу времени меньше.

Разновидности кран-букс для смесителей

Существует две основные разновидности кран-букс для смесителей:

•
  Червячные;
•
  Полоборотные.

Червячные кран-буксы фактически представляют собой аналог привычных советских кранов. На конце выдвигаемого штока расположена резиновая прокладка, которая после 2-4 оборотах крана прижимается к седлу клапана внутри смесителя, таким образом, перекрывая подачу воды. Преимуществом таких кран-букс является относительная долговечность, которая зависит от срока службы прокладки. К тому же эти устройства легко ремонтируются, для чего достаточно поменять прокладку. Однако есть и недостатки, среди которых главный – это время, затрачиваемое на открывание-закрывание воды, а также необходимость затрачивать дополнительные усилия в случае изнашивания прокладки.

Полоборотная кран-букса для смесителей призвана устранить описанные выше недостатки. Такие кран-буксы оснащены керамическими пластинами с двумя отверстиями. Одна из них жестко зафиксирована на корпусе буксы, а вторая поворачивается на штоке, к которому крепится ручка смесителя. Вода в таких кран-буксах перекрывается при повороте ручки крана на 180 градусов (пол оборота), что значительно облегчает и ускоряет данный процесс и позволяет дополнительно сэкономить воду.

Однако такие кран-буксы также имеют недостатки, основной из которых – это быстрое изнашивание керамических пластин, после чего приходится менять всю кран-буксу целиком. К тому же керамические кран-буксы по сравнению с обычными стоят несколько дороже, а подобрать износившееся устройство к каждому отдельному смесителю иногда бывает проблематично. Вместе с тем, керамические кран-буксы сегодня пользуются огромной популярностью, практически вытеснив с рынка червячные модели.

Выбрать из широкого ассортимента кран-букс и купить их по невысокой цене в Москве вы всегда сможете в нашем интернет-магазине качественной сантехники «SanComf», где также можно найти много других элементов сантехники, комплектующих и оборудования.

Виды кран-буксы для смесителей

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и  горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

Виды и особенности кран-буксы для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выступает в качестве запорного механизма, который и осуществляет процесс открытия/закрытия подачи воды. С его помощью также проводится настройка температуры воды.

Несмотря на огромный ассортимент смесителей на строительном рынке, которые отличаются по дизайну, цене, варианту монтажа, все они по типу установленной буксы делятся на два основных типа:

1. Кран-букса с червячным механизмом.

Свое название системы этого типа получили от поворотного штока, который при повороте прижимает резиновую прокладку, тем самым перекрывая подачу воды. Сам корпус снаружи имеет резьбу для крепления в самом смесителе.

На верхней части имеются грани для закручивания гаечным ключом. Данные устройства также подразделяются на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. Букса снаружи имеет шлицевую или квадратную головку, на которой и крепится маховик. Также в головке есть внутренняя резьба для крепления болтом вентиля.

Особенности эксплуатации

Червячные буксы очень распространены еще с советских времен. Необходимо отметить, что практически все смесители тех годов легко определить по квадратной головке, на которую посажен маховик. В настоящее время большинство смесителей имеют шлицевые головки.

Важно! Наибольше подвержена износу резиновая прокладка запирающего клапана. Окончательный срок данного элемента конструкции зависит от двух основных факторов:

• Первый – это износ прокладки в процессе эксплуатации за счет прижима к седлу водозабора. Снизить урон можно, осуществив шлифовку седла.
• Еще одним критерием выступает материал, из которого выполнена прокладка. Далеко не все виды резины одинаково устойчивы к химическим соединениям, которые могут быть в воде. В большинстве случаев именно примеси солей или металлов приводят к ее разрушению.

Также необходимо отметить, что сальники могут выйти из строя по тем же причинам. За счет обильной смазки узла ремонт может потребоваться не так скоро. С учетом всего вышесказанного можно сделать вполне логичный вывод, что срок эксплуатации червячных систем относительно небольшой. Специалисты оценивают, что использовать без ремонта такие смесители можно в течение 1-5 год. Конечно же, подобные неудобства компенсируются доступной ценой и простотой ремонта.

Необходимо понимать, что на время использования смесителя и в частности кран-буксы влияет качество установки и интенсивность использования. К примеру, в ванной системы могут служить существенно дольше, чем на кухне, поскольку система используется чаще.

2. Керамическая кран-букса.

В этом механизме основным запирающим узлом выступают две прижатые одна к одной керамические пластинки с отверстиями для пропуска воды. Одна из них закреплена неподвижно, а вторая может поворачиваться, тем самым смещая отверстия.

Шток системы крепится подвижно к корпусу смесителя с помощью внутренних уплотнительных сальников и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. На верхней части установлен маховик. Всю конструкцию завершает стыковочная прокладка с седлом.

Особенности эксплуатации

В наше время технология обработки искусственной керамики позволяет создавать системы с идеально подогнанными поверхностями пластин механизма. При этом используемый в производстве материал не подвергается воздействию воды и химических соединений, которые в ней могут быть. За счет этого устройства данного типа имеют большой срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут выступить частицы песка в воде, которые приводят к заклиниванию механизма. Чтобы уберечь смеситель, рекомендовано устанавливать специальные очистительные фильтры.

Что касается ремонта керамической кран-буксы, то в большинстве случаев он сводится к полной замене узла. Несмотря на то, что в магазинах можно найти соответствующие диски или пластинки, у Вас не получится провести идеальную подгонку, как это делается на заводе. В силу этого самостоятельное восстановление  работоспособности керамических смесителей может привести к протечкам.

Процесс замены кран-буксы в смесителе

Провести ремонт буксы в смесителе на кухне или ванной может даже новичок с минимальными познаниями в сантехническом деле. Главной задачей для каждого выступает правильный выбор необходимого устройства. В силу этого покупать новую буксу в магазине нужно, прихватив с собой сломанную деталь. Таим образом, Вы сможете быть на 100% уверенным, что купите именно то, что нужно для Вас. После этого Вам потребуется детальная инструкция снятия и установки детали:

• Прежде всего, необходимо перекрыть воду в доме, лучше сделать это непосредственно на стояке. Только после этого можно начинать ремонтные манипуляции.

• Касательно инструментов, Вам понадобится крестовая и плоская отвертка, трубный и разводной ключ, нож и пассатижи.

• Изначально с помощью отвертки Вы должны снять декоративный колпачок, который установлен в центре вентиля. Он может быть на резьбе или просто защелкнут, как пробка.

• После снятия вышеуказанного элемента Вам станет доступен крепежный винт. Он откручивается с помощью отвертки.

• Далее следует аккуратно снять вентиль, при этом осуществляя раскачивающие движения. Таким образом, Вы не повредите пазы под головку штока в самом маховике.

• На следующем этапе открутите декоративную накладку. Это можно сделать с помощью пассатижей, предварительно подложив ткань, картон или резину. Это сохранит привлекательный внешний вид элемента.

• Осуществив все вышеуказанные манипуляции, Вам станет доступна верхняя часть буксы, на которой будут специальные насечки для разводного или рожкового ключа. Если стыки немного прикипели или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. После этого можно осуществить выкручивание против часовой стрелки.

• Только после всего этого можно приступить к установке новой буксы. Предварительно нужно очистить внутреннюю часть смесителя и смазать резьбу. Важно! Не рекомендуется сильно зажимать устройство, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться всем знакомым правилом «полуоборота». Закрутить буксу вручную до упора и только после этого сделать поворот ключом на 90 или 180 градусов.

Варианты устранения поломок

Если при работе Вашего смесителя проявляется характерный скрежет внутри устройства или прерывистый напор воды, то это говорит о поломке запорной прокладки. Иногда замена данного элемента необходима в случае протечки. Для ремонта достаточно снять буксу и внимательно осмотреть седло водозабора. Если Вы обнаружите трещины, раковины или сколы, то лучше заменить всю сердцевину. Если подобных дефектов не выявлено, достаточно заменить изношенную прокладку. Ее можно вырезать самостоятельно или же приобрести в магазине. Она крепится на конце штока или на винте.

При протечке прямо под вентилем следует провести замену сальников. Для восстановления нормальной работы системы потребуется снять отверткой крепежную шайбу со штока. Обычно ремкомплект представлен несколькими уплотнительными кольцами, которые нужно покрыть водостойкой смазкой. Даже новые смесители, только купленные в магазине, рекомендуют проверять на достаточное количество смазки на сальниках.

Теперь Вы знаете, какие бывают виды кран-буксы для смесителей и как их правильно заменить. Вся вышеуказанная информация позволит Вам своими силами провести качественный ремонт сантехнического оборудования в Вашем доме.

Возможно Вам будет также интерестно:

Кран-буксы – что это? Выбираем между резиной и керамикой

Кран-букса — это внутренний элемент смесителя, отвечающий за открытие и закрытие водного потока. Именно от качества этой детали зависит срок службы сантехники, ее слаженная и надежная работа. Кран-буксы разделяют на два вида — резиновые и керамические. О плюсах и минусах этих изделий рассказываем в нашей статье.

Резиновые против керамических: какие купить кран-буксы для смесителя

Резиновые кран-буксы — доступные и распространенные устройства. Чтобы открыть воду понадобится повернуть вентиль около 2-4 раз, а это в свою очередь приводит к быстрому изнашиванию смесителя. Главная деталь изделия — резиновая прокладка, которая при необходимости легко меняется. Применять резиновые кран-буксы рекомендуется для домов, где установлены насосные станции. Резина не боится ржавчины и плохой воды, поэтому такие смесители служат дольше всего.

Керамические кран-буксы — новое слово в сфере сантехники. В отличие от резиновых собратьев они имеют много преимуществ:

• открывают воду с полуоборота
• имеют долгий срок службы
• гарантируют плавный ход и низкий уровень шума
• открывают воду не полностью, обеспечивая экономию ресурсов.

Вместе с тем керамические кран-буксы боятся грязной воды и имеют низкую устойчивость к ржавчине. Если в дом вода подается насосной станцией, рекомендуется устанавливать специальный фильтр. В противном случае керамические кран-буксы быстро выходят из строя. Если в резиновой модели достаточно поменять только прокладку, то при поломке керамического изделия заменой одной детали не обойтись — придется покупать новую кран-буксу.

При всех плюсах и минусах двух изделий эксперты советуют выбирать керамические кран-буксы, которые отвечают самым высоким требованиям современных пользователей. Они надежны, долговечны и удобны.

Выбираем керамические кран-буксы оптом от производителя на сайте Гала-Центр

Все рано или поздно выходит из строя и требует замены. Если керамическая кран-букса отжила свое, важно подобрать качественный аналог. Для этого нужно знать точные характеристики изделия:

• Размер. Керамические кран-буксы в наличии следующих размеров: 1/2 “ и 3/8 “.
• Тип вентиля. Смесители комплектуются крестообразными и квадратными вентилями. Поэтому прежде, чем отправляться в магазин сантехники, уточните, какие именно вам следует приобрести кран-буксы.

На сайте Гала-Центр представлен широкий ассортимент сантехники и различных аксессуаров, позволяющих осуществлять ремонт смесителей. В каталоге представлены резиновые и керамические кран-буксы разных размеров под квадрат и крест. В ассортименте универсальные аксессуары и специальные модели для смесителей Rain 300-900 серии. Оформляйте заказ и получайте бесплатную доставку в любой регион России.

Ремонт кран буксы для смесителя своими руками

Кран на кухне — пожалуй, наиболее эксплуатируемое устройство в доме. И, соответственно, часто с ним случаются поломки. Причиной того, что он пропускает воду, будучи в закрытом состоянии, может служить выход из строя кран-буксы для смесителя, которую, во избежание лишних затрат, можно отремонтировать своими руками.

Кран-букса: описание и назначение

Что же такое кран-букса? Это небольшая, но очень важная деталь смесителя, с помощью которой подаётся и закрывается вода, горячая или холодная. Основу кран-буксы составляет металлический шток и герметичные прокладки. Последние могут быть двух видов: резиновыми или с подвижными керамическими пластинами. Исходя из этого, выделяют два основных типа кран-букс — керамические и имеющие резиновые вставки.

Два вида кран-буксов: с керамическими прокладками и резиновыми

Керамическая кран-букса считается наиболее надёжной. Благодаря ей открывать воду можно за половину оборота маховика смесителя. Основу конструкции составляет каркас с двумя керамическими пластинами с отверстиями, закреплёнными на нём. Располагаются эти пластины в специальных выемках. При повороте крана отверстия совмещаются или расходятся, соответственно, либо давая тем самым путь воде, либо перекрывая её.

Кран-букса с резиновыми вставками, которые быстро изнашиваются, менее надёжна. А для того чтобы из крана пошла вода, нужно сделать много оборотов вентилем. Состоит деталь из червячного штока, прикреплённого к маховику с одной стороны, другая же сторона ограничена резиновой прокладкой. Принцип действия несложен — резиновой вставкой перекрывается подача воды и координируется силу потока.

Ремонтируем керамическую кран-буксу

Пришедшую в негодность керамическую кран-буксу можно отремонтировать, приобретя нужные детали, или заменив полностью. Причём специалисты советуют последний вариант, который займёт меньше времени.

Причины для ремонта могут быть следующими:

• Износились керамические пластины. Их поломка происходит нечасто, а замена отдельных пластин — это сложная и трудоёмкая операция, гораздо проще купить целую деталь и поставить её.
• В пространство между пластинами попали посторонние предметы. Для того чтобы свести такие случаи к минимуму, целесообразно устанавливать приспособления для очистки воды от примесей.
• Выработана резьба между штоком и корпусом кран-буксы. В этом случае меняется полностью вся деталь.

Прежде чем приступить к ремонту или замене кран-буксы, нужно перекрыть водоснабжение в квартире или доме и приготовить необходимый минимум инструментов: отвёртки (плоская и крестовая), плоскогубцы, газовый и накидной ключи.

Подготовка к ремонту

Для начала с кран-буксы нужно снять маховик. Чтобы добраться до него, в вентиле крана удаляем цветную декоративную заглушку. Далее, снимаем маховик, потянув его вверх. Под маховиком располагается болт, вывернув который можно снять вентиль. Зачастую для этого надо применить силу, так как вода постоянно контактирует с деталями смесителя, и на металле образуется окись, скрепляющая детали лучше любого клея. После снятия вентиля первым делом чистим резьбу и маховик. Затем откручиваем декоративную вставку крана, пользуясь накидным ключом с головкой на 17.

Снимаем кран-буксу поэтапно

Совет: чтобы не поцарапать поверхность крана при использовании газового ключа, можно сделать своеобразную прокладку из куска плотной ткани между краном и инструментом. Но лучше использовать накидной ключ.

На этом этапе уже открывается доступ к буксе. Разводным ключом против часовой стрелки, придерживая смеситель, выкручиваем кран-буксу. После этого обязательно прочищаем резьбу смесителя, для чего можно воспользоваться кордщёткой.

Далее, если планируется замена керамической буксы, то производим её в обратном порядке и с максимальной осторожностью. Винты следует затягивать деликатно, чтобы керамические пластины не треснули. Новая букса без проблем встанет на место, если резьба была очищена правильно.

Совет: резьбу кран-буксы следует обработать водостойкой смазкой, чтобы в следующий раз её можно было снять без проблем.

Если нет нужды в замене кран-буксы целиком, то её можно отремонтировать.

Ситуация 1: износ прокладки

Износ керамической прокладки в кран-буксе

Практически все проблемы, приводящие к протечкам, вызваны изнашиванием силиконовой прокладки. В случае, если произошло такое обстоятельство, и прокладка как бы «подсела» в одном месте, её можно заменить. Или «отремонтировать». Механизм работы следующий: выкручиваем кран-буксу из крана и наращиваем высоту прокладки. Для этого наносим на неё силикон тонким слоем. После возвращаем буксу на место.

Ситуация 2: попадание между пластинами инородных элементов

Любые инородные частицы, например, песчинки, попадая между пластинами, нарушают герметичность буксы и приводят к протечке. Здесь действуем следующим образом: выкручиваем кран-буксу и разбираем её. Керамические пластины тщательно очищаем и обрабатываем смазкой, обладающей водостойкостью. Далее, возвращаем буксу на место.

Важно: керамические пластины во время ремонтных работ ни в коем случае нельзя переворачивать! Потому что за время работы они притёрлись друг к другу.

Ситуация 3: сколы на поверхности керамических пластин

В этом случае не поможет наращивание высоты. Выходом из ситуации станет замена обеих пластин, но также при небольших повреждениях возможна и их шлифовка. Производить её можно простым стержнем карандаша (обязательно мягкого), далее следует притереть пластины.

Скол керамической прокладки в кран-буксе

Ситуация: стирание пластиковой шайбы

Стирание шайбы приводит к тому, что силиконовая прокладка давит на керамические пластины уже не с той силой, и они не прижимаются друг к другу должным образом. Выход — подложить под прокладку дополнительный уплотнитель (например, слой изоленты) или заменить пластиковую шайбу.

Как починить кран-буксу с резиновыми вставками

Отремонтировать такую деталь в большинстве случаев значит — заменить резиновую прокладку. Для этого нужно по схеме, описанной выше, разобрать кран и открутить буксу. После меняем прокладку и собираем кран. Не будет лишним почистить все детали и резьбу.

Инструкция по удалению резиновой прокладки с кран-буксы

Совет: перед тем как идти в магазин для покупки новых деталей, не забудьте взять с собой сломанную кран-буксу. Продавцы помогут с выбором подходящих запчастей, тогда как самому легко ошибиться, к примеру, с диаметром прокладки.

Видео: практические советы по ремонту

Если в доме произошла протечка крана, не стоит паниковать и вызывать сантехников на дом. Ремонт кран-буксы или её замену можно легко осуществить своими руками. Так можно значительно сохранить свой бюджет и почувствовать себя хозяином положения.

Оцените статью:

Поделитесь с друзьями!

Ремонт керамической кран-буксы водопроводного крана/смесителя

Ремонт протекающего водопроводного крана/смесителя с керамической кран-буксой. Устранение распространенной неисправности: замена изношенной пластиковой шайбы.

Основная причина протекания керамических кран-букс

Самой частой причиной протечки керамических кран-букс водопроводных смесителей и необходимости их ремонта является износ пластиковой прижимной шайбы (на изображении отмечена стрелкой), которая может быть изготовлена из полипропилена, капролона или фторопласта.

Прижимные шайбы из полипропилена и капролона, в отличие от фторопластовых, не достаточно стойки к повышенным температурам, поэтому чаще из-за их износа выходят из строя и требуют ремонта кран-буксы, регулирующие подачу в смеситель горячей воды. Усиливает износ пластиковых шайб этих изделий еще и то, что, обычно, краном горячей воды чаще пользуются.

Когда прижимная шайба в процессе эксплуатации водопроводного крана значительно истирается или разрушается полностью, между керамическими пластинами возникает зазор и кран-букса начинает пропускать воду в закрытом положении.

Толщина новой пластиковой шайбы с фотографии – 1 мм, внутренний диаметр – 10 мм, наружный – 12 мм. Вы можете купить, если найдете такую же, или изготовить ее самостоятельно, но есть способ, который значительно увеличит срок службы керамической кран-буксы до следующего ремонта, заключающийся в изготовлении прижимной шайбы из куска медного провода.

Ремонт керамической кран-буксы (устранение протечки)

Ремонт водопроводной кран-буксы с керамическими пластинами заключается в замене изношенной пластиковой шайбы:

• У требующей ремонта кран-буксы извлеките фиксатор штока.
• Возьмите кран-буксу в левую руку, сжатую в неплотный кулак, штоком со стороны большого пальца, и сожмите корпус изделия кольцом из указательного и большого пальцев.
• Нажмите большим пальцем или ладонью правой руки на шток кран-буксы с достаточным усилием, и все содержимое вывалится из корпуса в неплотно сжатую левую ладонь.
• Удалите остатки прижимной шайбы, если она действительно изношена и причина необходимости ремонта в ней (это будет сразу видно по ее толщине и внешнему виду, а иногда остаются только одни обрывки от шайбы).
• Подберите медный провод диаметром около 1 мм, оберните на шток кран-буксы кольцо из провода в том месте, где была пластиковая шайба. При необходимости обточите его с обеих сторон на мелком наждаке, если собранная керамическая кран-букса будет трудно вращаться (проверять нужно, установив изделие на смеситель).
• В некоторых кран-буксах самодельная прижимная шайба из проволоки диаметром 1 мм может раздвинуться настолько, что шток проскочит сквозь нее и герметичность будет нарушена. В этом случае придется концы медного кольца соединить с помощью пайки, затем лишний припой сточить, или взять провод большего диаметра, а шайбу из него расплющить до 1 мм. Такое кольцо придется сначала установить в корпус кран-буксы, а уже затем вставить шток.
• Перед окончательной сборкой и установкой отремонтированной кран-буксы в смеситель, нанесите на медное кольцо немного водостойкой смазки.

Прижимные шайбы

Слева направо: изношенная пластиковая шайба; кольцо из медного провода Ø 1,2 мм; кольцо из проволоки Ø 1,8 мм.

Изготовление пластиковой шайбы

Иногда шайба из медной проволоки разъезжается сразу, а спаянная держится только при незатянутой кран-буксе. И тогда, при открывании крана, может начать отворачиваться слабо затянутая кран-букса.

В этом случае уже никак не обойтись без пластиковой шайбы. Для ее изготовлении понадобится прочный материал. Полиэтиленовые крышки для стеклянных банок не подойдут – слишком мягкие, бортик штока провалится в такую шайбу после нагрева.

Полипропиленовые шайбы можно изготовить из тонкостенных пластиковых контейнеров. На дне таких контейнеров есть треугольный значок и под ним буквы «PP», которые обозначают материал изготовления – полипропилен. Толщина пластика у крышек круглых контейнеров, в которых продают замаринованное мясо для шашлыков, – 0,6 мм.

Подойдут для изготовления шайб пластиковые бутылки из-под воды (толщина – 0,3 мм), моющих средств (шампуни, гели, ополаскиватели), материал которых – полиэтилентерефталат (ПЭТ). Естественно, таких шайб (из пластиковых контейнеров и бутылок) для ремонта одной керамической кран-буксы понадобится 2 или 3 штуки.

Подобранный кусок пластика (или несколько кусков, сложенных вместе), помещаем между двумя деревянными брусками и просверливаем несколько отверстий сверлом ∅ 10 мм (или другого диаметра, в зависимости от диаметра вашего штока в месте установки шайбы). Края получаются достаточно ровными. Небольшие утолщения по внутренним краям лучше не подрезать.

Далее вырезаем ножницами из куска пластика заготовки с одним отверстием и срезаем снаружи излишки до ширины 2 мм. Наружные края вырезанных шайб легко подгоняются по размеру с помощью мелкозернистого бруска или наждачной бумаги.

Устройство кран-буксы с керамическими пластинами

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
2. Корпус керамической кран-буксы.
3. Герметизирующая прокладка (прижимается к седлу крана).
4. Неподвижная керамическая пластина.
5. Подвижная керамическая пластина.
6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Несколько советов из практики

1. Не закрывайте с большим усилием керамическую кран-буксу с ограничителями вращения на четверть- или пол-оборота и, тем более, не пытайтесь, прилагая такие усилия, расшатать на шлицах маховичок¹ (рукоятку) крана при демонтаже. Результат может оказаться плачевным: из-за повреждения ограничителей полностью закрытый отремонтированный кран будет пропускать воду, а при незначительном повороте маховичка в сторону открытия течь будет полностью прекращаться. Придется или частично приоткрывать кран после каждого закрытия для устранения возникающей течи, или заменить кран-буксу.
2. Если не отворачиваются резьбовые соединения или не снимаются маховички со штоков требующих ремонта кран-букс, положите на проблемные места вату или ткань, смоченную 70% уксусной эссенцией², приблизительно на час³, иногда добавляя по каплям эссенцию. Уксус проникает в труднодоступные места и размягчает ржавчину и налет от водопроводной воды. Процедуру, возможно, придется повторить. Берегите от попадания уксусной эссенции декоративное покрытие смесителя, которое может оказаться не стойким к кислотам.
3. Опустите маховички и декоративные накладки, покрытые налетом солей от жесткой воды, в раствор лимонной кислоты (2 чайные ложки с горкой на стакан воды), и они вернутся в первоначальное состояние. Если у вас дорогой смеситель, и вы не уверены, что лимонная кислота ему не повредит, попробуйте сначала в незаметном месте. Наблюдайте за тем, как идет реакция: шипение, выделение пузырьков. Если процесс прекратился, а налет очистился не полностью, замените раствор на новый или в этот же добавьте еще лимонной кислоты⁴.

¹Так я испортил кран-буксу на кухонном смесителе, у которого маховички со штоков снимаются очень тяжело, при установке обратно встают на место только с помощью фиксирующего винта. Точно такие же маховички в ванной комнате снимаются и устанавливаются на шлицы без затруднений.

²Я обычно использую неразбавленную 70% уксусную эссенцию, реже немного разбавленную водой. Уксус работает там, где не справляется WD-40.

³Точно спрогнозировать время готовности резьбового соединения к отворачиванию невозможно, оно может составлять от получаса до нескольких часов в зависимости от исходного состояния.

⁴Я добавляю лимонную кислоту в тот же раствор, предварительно вынув из него очищаемые детали, а после растворения добавленной кислоты погружаю их обратно. При очистке от налета штоков и корпусов ремонтируемых керамических кран-букс резиновые герметизирующие кольца с них не снимаю.

Ремонт кран-буксы своими руками: инструкция с фото и видео | 5domov.ru

Для того, чтобы регулировать подачу воды, водопроводы оснащаются вентильными кранами и смесителями. Как и любое другое изделие, эти изделия время от времени выходят из строя. Чаще всего это происходит из-за износа деталей вентильной головки (ее также называют кран-буксой). Спешить с заменой смесителя не стоит, т.к. во многих случаях неисправность можно устранить самостоятельно.

Оглавление:

Что такое кран-букса

Кран-букса ― главная деталь вентильного смесителя (его сердечник). Благодаря этому нехитрому устройству происходит оперативное включение, выключение и регулировка потока воды. Изменяя горячий и холодный напор, можно легко установить нужную температуру выходящей струи. Состоит вентильная головка из штока и уплотнителей: сверху их защищает металлический корпус, оснащенный резьбовым посадочным местом.

Расположение кран-буксы в смесителе и схема её устройства

Виды кран-буксы

В настоящее время представленные на рынке сантехнической продукции бытовые смесители оснащаются кран-буксами трех типов:

1. Червячными.
2. Керамическими.
3. Шаровыми.

Их отличает прежде всего число оборотов, которые необходимо сделать вентилем для открывания или закрывания воды. Червячный механизм приходится вращать несколько раз, тогда как керамический и шаровый прибор закрывается в пол-оборота.

Червячные

Конструкции старого образца, названные так из-за специфики вала поворотного штока. Внешняя часть корпуса оснащается резьбой, что позволяет стыковать его со смесителем. Для удобства здесь же имеются специальные ниши под гаечный ключ.

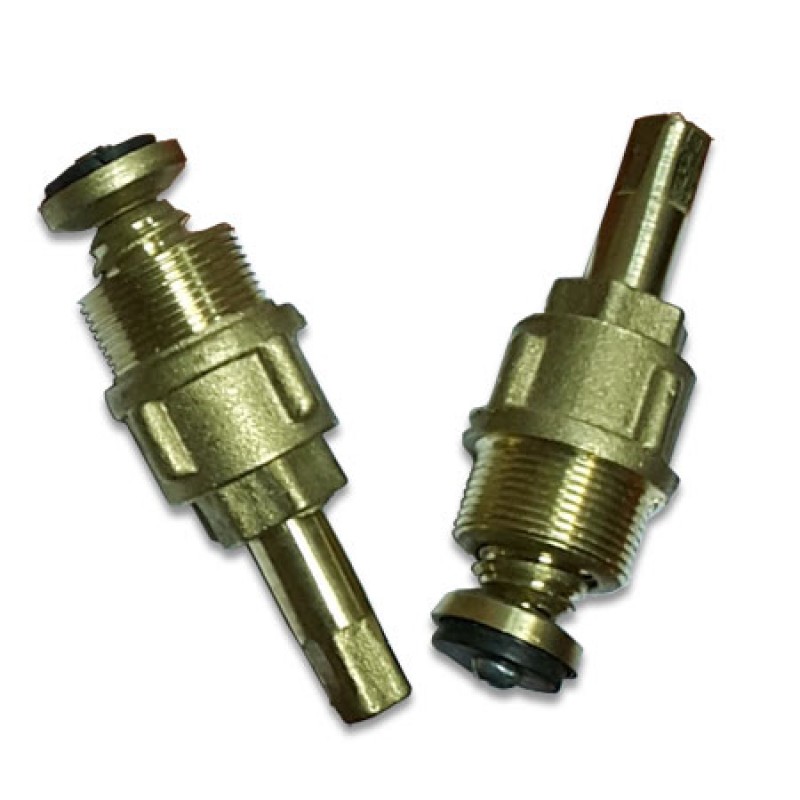

Червячная кран-букса

Внутренние сердечники встречаются в двух разновидностях:

1. С направляющими под запорный клапан подвижного типа.
2. Резьбовые. Для нарезания витков выбирается обратное направление по отношению к червячному валу.

Из-за наличия в устройствах резиновой вставки их еще называют резиновыми. Работа узлов этого типа отличается простотой: вращающийся маховик передает усилие на резьбовую передачу, которая и двигает шток с резиновой прокладкой. В результате достигается плотное прилегание тарелки клапана к специальному внутреннему седлу. Это приводит к перекрыванию водного потока.

Устройство червячной кран-буксы

Чтобы возобновить водоснабжение, необходимо вращать кран в обратном направлении: после появления между узлами клапана зазора жидкость получает возможность поступать из трубы. Сила напора находится в прямой зависимости от размера просвета от тарелки до седла. Использование червячной передачи позволяет очень точно регулировать напор, т.к. шток при вращении маховика двигается очень медленно.

Червячная кран-букса в открытом (слева) и закрытом (справа) положении

Кроме этого, к достоинствам червячных кран-букс можно отнести также следующие характеристики:

• Доступность. В продаже представлен широкий ассортимент вентильных головок резинового типа, что позволяет без проблем подобрать подходящий вариант для любой модели смесителя.
• Несложное обслуживание и замена. Ремонтные мероприятия из-за своей простоты часто проводятся своими силами.
• Возможность самостоятельного изготовления резиновых вставок. Прокладки можно вырезать из подходящей по толщине резины.
• Недорогая стоимость. Самый дешевый вариант среди прочих аналогов вентильных головок.

Имеются также недостатки:

• Быстрый износ комплектующих.
• Для регулировки потока воды приходится довольно долго вращать маховик.

Керамические

Эти модели были разработаны в качестве альтернативы резиновым кран-буксам, превосходя их долговечностью, надежностью и стойкостью к износу. Состоит керамическая вентильная букса из корпуса, внутри которого имеется статичный керамический диск с серией отверстий. Поворотный шток оснащен идентичной вставкой. При повороте вентиля на 90 градусов происходит совмещение каналов обеих прокладок, что открывает дорогу для воды.

Керамическая кран-букса

Точность прохождения жидкости исключительно по предназначенным для этого каналам достигается хорошей плотностью прилегания керамических кругов. Для регулирования или перекрывания потока достаточно проводить небольшие манипуляции вентилем. Это позволяет или частично совмещать, или полностью перекрывать каналы.

Керамические кран-буксы в смесителе

Сильные стороны керамических букс:

• Долговечность. Потребность в ремонте детали возникает крайне редко. Часто бывает так, что ее срок службы совпадает с эксплуатационным сроком самого смесителя.
• Скорость управления. Здесь не потребуется, как в случае с червячной головкой, долго вращать маховик, прилагая при этом усилия. Для полного перекрывание достаточно повернуть вентиль всего на пол-оборота. Иное дело, что при этом страдает точность настройки, но этот навык обычно приходит с опытом.
• Простой ремонт и замена. Как и в случае с резиновыми моделями, особые сантехнические навыки для этого не потребуются.
• Бесшумность работы.

Слабые стороны:

• Повышенные требования к качеству воды в трубопроводе. Наличие в жидкости песка и других примесей негативно сказывает на керамической поверхности: буксы в таких условиях быстро выходят из строя. Чтобы максимально продлить срок службы керамической крановой головки, водопровод оснащают фильтрующими узлами для очистки воды от грязи.
• Дороговизна. За смеситель с керамической буксой приходится платить дороже, чем за резиновые аналоги. Однако благодаря долговечности стоимость устройства окупается на протяжении ближайших нескольких лет.

Вентильные головки могут различаться по следующим признакам:

• Разный изготовитель (зарубежные или отечественные модели).
• Максимально возможная температура и давление жидкости.
• Скорость прохождения водяного потока.
• Количество шлицов на штоке под вентиль (20 или 24).
• Размеры. При замене рекомендуется приносить с собой старую буксу.
• Вид резьбы: 3/8, 3/4 и 1/2 дюйма. Наиболее распространены изделия последнего типа.

Шаровые

Имеют очень простую конструкцию: в роли перекрывающей поток задвижки здесь выступает обычный металлический шар. Для полного прекращения движения воды нужно повернуть вентиль всего на 1/4 оборота. Шаровыми буксами в основном оснащаются краны на подающей трубе: внутри смесителей они не используются.

Шаровая кран-букса

Ремонт керамической кран-буксы

После обнаружения поломки керамической вентильной головки существует три варианта действий:

1. Провести ремонт.
2. Заменить износившуюся деталь.
3. Заменить кран-буксу полностью.

Проще всего реализовать последний вариант, однако для этого потребуются дополнительные финансовые траты. Поэтому при возможности головку стараются отремонтировать.

Как снять кран-буксу

Затевая ремонт кран-буксы, воду в системе нужно полностью перекрыть. После этого готовят необходимые инструменты: плоскую и крестообразную отвертки, плоскогубцы, набор ключей.

Демонтаж маховика проводится простым подтягиванием вверх. Это открывает доступ к фиксирующему болту, после откручивания которого вентиль легко снимается. Иногда он прикипает к корпусу смесителя: устранить такую проблему можно осторожным постукиванием по нему одним из ключей.

Сняв вентиль, производят чистку резьбы и маховика. Далее ключом на 17 (или вручную, в зависимости от типа смесителя) снимают декоративную накладку крана. Этим освобождается доступ к кран-буксе. Для ее выворачивания понадобится разводной ключ: его вращают против часовой стрелки, придерживая корпус.Для чистки резьбы смесителя обычно применяют кордовую щётку.

Инструкция по снятию кран-буксы со смесителя

Подробнее про то, как снять кран-буксу со смесителя можете посмотреть в видео:

Дальнейшие ремонтные действия зависят от вида неисправности.

Износ прокладки кран-буксы

Чаще всего протечки смесителя с керамической головкой связаны с тем, что силиконовая прокладка теряет свою функциональность. Проблему можно решить или заменой, или починкой уплотнителя. В первом случае износившуюся прокладку просто извлекают из посадочного углубления, заменяя ее новой (ее рекомендуется смазать водостойкой смазкой).

Замена прокладки кран-буксы

Что касается ремонта, то после извлечения кран-буксы из корпуса смесителя производят наращивание ее недостающей высоты с помощью тонкого слоя силикона. После этого головка ввинчивается обратно.

Между керамических пластин попал мусор

Если в пространстве между керамическими поверхностями окажется песок или другие инородные частицы, это неминуемо приведет к нарушению герметичности стыковки. Как результат, букса начнет протекать. Для устранения неисправности необходимо демонтировать и разобрать головку. Ее пластины тщательно чистят и смазывают водостойким веществом. Собирая узел обратно, важно не перепутать верх и низ пластин. Иногда на поверхности дисков можно обнаружить царапины: в таком случае поможет только замена деталей новыми.

Устройство керамической кран-буксы

Подробнее посмотреть, как разбирается керамическая кран-букса можете посмотреть в видео:

Еще один вариант ― убрать царапины и сколы шлифовкой керамического основания. Делается это при помощи мелкоабразивного порошка (он также используется для притирки автомобильных клапанов и затачивания инструмента). Состоит материал из оксида алюминия и карбида кремния. Подходящая в этом случае зернистость – 1200.

Перед началом процедуры порошок насыпают на какое-либо стекло, используя в качестве растворителя машинное масло. Далее берут поврежденную пластину и начинают тереть ей по стеклу круговыми движениями. После того, как царапины исчезнут, кружок промывают водой.

Износ прижимной шайбы

Прижимная шайба (она может быть пропиленовой, фторопластовой или капролоновой) выступает в качестве компенсатора возможных зазоров между керамическими дисками. Во время функционирования кран-буксы этот уплотнитель постоянно переживает нагрузки, приводящие к его постепенному износу. Из-за уменьшения толщины прижимной шайбы уменьшается плотность прилегания перепускных узлов: в образовавшийся зазор начинает просачиваться вода.

Для замены этой детали потребуется полная разборка кран-буксы с вытаскиванием стопорного кольца, штока и демонтажем пластиковой шайбы. После установки нового элемента пластины нужно почистить и смазать. Если подходящая по размеру новая шайба не была найдена, проводится наращивание старой прокладки путем наклеивания на ее поверхность изоленты. Еще один вариант ― подложить под шайбу тонкий кружок из полиэтилена.

Ремонт прижимной шайбы

Подробнее про ремонт прижимной шайбы кран-буксы можете посмотреть в видео:

Повредились металлические элементы

Отдельные дефекты запорной головки устранить невозможно:

• Износился (сломался) корпус или шток-кран.
• Керамические диски получили глубокие царапины.
• Повредилась резьба.

Если исследование причин протекания выявило один из этих дефектов, ремонтировать буксу бесполезно: ее следует заменить новой.

Ремонт червячной буксы

Резиновые вентильные головки обычно протекают по следующим причинам:

1. Возникли проблемы с резьбой.
2. Износились резиновые прокладки.
3. Механические повреждения.

Если червячная передача сильно износилась, а корпус или шток вентильной буксы покрылся трещинами, изделие нужно менять. Проступание воды через смеситель из-под запорного устройства указывает на необходимость замены уплотнительного кольца. При протекании крана замене подлежит манжета из резины, выполняющие функцию клапанного уплотнителя.

Порядок работы следующий:

1. Демонтаж запорной части. При разборке смесителя нужно действовать точно так, как и в случае с керамической буксой.
2. Чистка резьбовых участков и промывка элемента от грязи.
3. Удаление изношенной прокладки со штока. Перед этим проводят выворачивание удерживающего уплотнитель винта. В некоторых старых моделях он отсутствует, и прокладка удерживается благодаря посадочному углублению или отверстию в поверхности резины.

   Снятие прокладки с червячной кран-буксы

4. Установка целой манжеты. Перед этим ее рекомендуется смазать водостойким составом (хорошо подходит силиконовый герметик). Бывает так, что соответствующую по размерам новую деталь найти не получается. В таком случае покупают более широкое изделия, а выступающие части срезают острым ножом (края уплотнителя желательно оформить фаской под углом 45 градусов).

   Установка новой прокладки на червячную кран-буксу

Производя обратную сборку смесителя, желательно сразу заменить уплотнительное кольцо и смазать червячную передачу. Эти простые меры отодвинут сроки следующего ремонта.

Подробнее про червячные кран-буксы, а также про замену прокладки и вырезание новой прокладки можете посмотреть в видео:

Можно ли заменить в смесителе червячную буксу керамической

Учитывая тот факт, что керамические вентильные головки более практичны и долговечны, в некоторых случаях их пытаются устанавливать в корпус червячного смесителя. Подбирая подходящий вариант для замены, ориентируются в первую очередь на размеры посадочного места (имеется в виду диаметр нижней части вентильной головки).

Также важно разобраться в конструкции штыря под маховик. Изделия зарубежного производства оснащаются на этом участке насечками. В отечественных же вентильных буксах применяется стальной четырёхгранник. Поэтому при установке импортной керамической буксы потребуется также замена маховика. Что касается соответствия по длине, то тут проблем меньше: большинство данных изделий имеют одинаковые размеры. В таком случае вставить вместо резиновой головки керамическую довольно просто.

Выводы

Сталкиваясь с протечками вентильного смесителя, следует первым делом осмотреть кран-буксу. Как правило, причины кроются в выходе из строя одного из элементов узла. Если все дело в износе одной из прокладок ― ее меняют. Более серьезные поломки решаются заменой всей детали. Более надежными в этом отношении считаются керамические вентильные головки: протекания на них случаются намного реже, чем на резиновых.

Ремонт кран-буксы своими руками: инструкция с фото и видео

4.8 (96%) 5 votes

Устройство керамической кран-буксы

Принцип

Вода проходит через открытую кран-буксу и течет в переключатель душ-излив, по пути смешиваясь с водой другой температуры из второй кран-буксы.

Внутри буксы вода проходит через пластмассовый шумогаситель и выходит в 2 отверстия по бокам.

ДЕТАЛЬНОЕ УСТРОЙСТВО

Корпус кран-буксы крепится в смесителе благодаря резьбе.

На всех буксах Варион можно обнаружить еще одну резьбу в верхней части, она необходима для крепления «фартуков» рукояток.

Варион использует фартуки на рукоятках Кайзер, Ретро, Элит X и Элит Y.

На буксу надевается рукоятка, которую прикручивают винтом к штоку.

Важное значение имеет форма штока: Варион использует шлицевое соединение, отлично фиксирующее ручку. На всех наших буксах — 20 шлицов, это следует учитывать при установке рукояток других производителей.

Рукоятка крутит шток. Со штоком поворачивается верхняя керамическая пластина с шумогасителем.

Нижняя керамическая пластина остаётся неподвижной благодаря выступам по бокам, которые входят в продольные пазы в корпусе.

Таким образом регулируется напор воды.

Как крепятся пластины и шумогаситель со штоком?

На конце штока есть выступ, который входит в паз верхней пластины. Шумогаситель расположен внутри пластины (и тоже входит в паз), поэтому вращается вместе с ней.

Зачем нужно резиновое кольцо на конце буксы?

Сделанное из специальной резины, кольцо пружинит и таким образом компенсирует возможные зазоры между буксой и корпусом смесителя.

ОСОБЕННОСТИ ВАРИОН

Специально разработанный шумогаситель

Шумогаситель специальной формы (о котором мы уже писали) спроектирован совместно со специалистами фирмы Fluhs специально для наших условий. До этого немецкие шумогасители были в форме пластин и иголок, одинаковой высоты. Нам пришлось много экспериментировать, подрезать, комбинировать пластины, пока наконец мы не нашли оптимальную форму, устраняющую шум лучше всего.

Высокий уровень качества обработки и чистота поверхностей деталей

Немецкое производство (о котором мы писали ранее) — это, в первую очередь, безупречная точность изготовления. Благодаря прецизионным станкам достигается идеальная чистота поверхностей и обеспечивается отсутствие люфтов, что служит гарантией снижения износа деталей.

Специальная резина для прокладок

Минимально изнашиваемая и не теряющая своих свойств ни от перепадов температуры, ни с течением времени.

Безупречные керамические пластины

Идеально подогнанные, слипающиеся без зазоров и не требующие смазки. Они настолько хорошо подогнаны друг к другу, что приходится делать их из разных материалов! Иначе можно столкнуться с явлением диффузии: когда длительное время пластины неподвижны, начинается процесс взаимного проникновения молекул, в результате чего они могут стать одним целым.

Q, ZD4KX «$ 2 / O9sjJ» 9 = SlJ3XJ / J-fV \
eKU7u @ \ CRjS8fZJOooA,. + BTb @) 8pRpd / ALl`S [`: cBZ»? 7Njg) 57] Бетономешалка FI3j

— McNeilus

McNeilus оказывает вам больше поддержки, чем кто-либо другой.

ГЛУБОКИЕ ЗНАНИЯ КЛИЕНТОВ

Команда продаж и поддержки, вооруженная опытом, знаниями и инструментами, которые помогут вам снизить общую стоимость владения. Пойдите с лидером отрасли.

СЕТЬ ПРЕВОСХОДНОГО ОБСЛУЖИВАНИЯ

McNeilus обладает крупнейшей в отрасли сетью обслуживания непосредственно с завода, в которой специалисты по мобильным технологиям готовы предоставить вам лучшие в отрасли услуги, где бы и когда бы вы ни находились, сокращая время простоев.

ИНЖЕНЕРНОЕ РУКОВОДСТВО

Наши инженеры не только постоянно вводят новшества, они постоянно поднимают планку для отрасли, делясь ресурсами и сотрудничая с нашей материнской компанией Oshkosh Corporation, чтобы вместе развивать отрасль.

ПОДДЕРЖКА ПОЛНОГО ЖИЗНИ

McNeilus — это специализированный партнер по запасным частям для миксеров, который может добраться до большинства штатов за 24 часа и до 100% континентальной части США за 48 часов. И мы только поправляемся.

УПРАВЛЯЙТЕ НИЖНЕЙ ЛИНИЕЙ С ПОМОЩЬЮ

FLEX CONTROLS ™ — РАЗРЕШЕННЫЕ ПАКЕТЫ

ПРЕДУПРЕЖДЕНИЕ ОПЕРАЦИОННОЙ ОШИБКИ

1.ИНФОРМАЦИЯ

Объединяйте камеры и радар на одном экране, сводя к минимуму беспорядок и отвлекающие факторы.

2. КАЧЕСТВО СМЕСИ

Легко модифицируйте бетонную смесь с помощью воды или добавок, чтобы соответствовать или поддерживать желаемые спецификации, помогая снизить дорогостоящие бракованные нагрузки и разрывы.

3. ВЫПУСКНИК

Автоматизируйте скорость вальца на уклонах и обнаруживайте наросты, чтобы сократить разливы и снизить затраты.

ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ И ДОЛГОВЕЧНОСТИ

4. ЭКОНОМИЯ ТОПЛИВА

Убедитесь, что ваш смеситель работает экономно и соответствует требованиям к качеству смеси.

5. БАРАБАН

Помогите продлить срок службы барабана, оптимизируя вращение барабана и определяя, когда требуется техническое обслуживание для удаления отложений.

6. ЭКОНОМИЯ ВРЕМЕНИ

Оптимизируйте время оператора при промывке и загрузке смесителя.

САМАЯ НАГРАЖДЕННАЯ СИСТЕМА НА РЫНКЕ

Для нас большая честь, что отрасль по-прежнему признает нашу систему FLEX Controls ^TM и всю тяжелую работу, которую наша команда прикладывает каждый день, чтобы продолжать совершенствовать этот продукт с учетом потребностей клиентов.Недавно мы получили нашу четвертую награду за FLEX Controls ^TM от журнала Constructech , который назвал систему лучшим продуктом в категории надежных продуктов (коммерческий и жилой).

Миксеры для строительных растворов | MBW Inc.

Модель

Модель

() Метрические измерения.

Технические характеристики могут быть изменены без предварительного уведомления.

Бетономешалка Toro

CM658H-S Стальной барабан объемом 6 кубических футов Honda GX240 — Trowel Trades Inc

Описание продукта

Бетономешалка Toro CM658H-S

оснащена удобным маховиком, обеспечивающим больший контроль оператора, и возможностью блокировки барабана в любом положении для облегчения смешивания и хранения. Усиленная передняя стойка усиливает конструкцию более широкой оси для более комфортной буксировки. Бетоносмеситель Toro CM658H-S предлагает стандартные функции, которые обеспечивают высочайшую производительность.

Бетономешалка Toro CM658H-S Разработана для ЛЕГКОЙ эксплуатации
• Прочный маховик обеспечивает удобный способ управления разгрузкой.

• Выключатель двигателя, установленный на капоте, легко доступен для безопасности оператора.

• В капоте двигателя имеется вырез для доступа к двигателю, не оставляя капот открытым.

• Легкоочищаемый полиэтиленовый барабан доступен на некоторых моделях

• Положительное зубчатое колесо и фиксатор барабана фиксатора фиксируют барабан в одном из 90+ положений, чтобы удовлетворить потребности в смешивании и хранении.

• Легкодоступные пресс-масленки упрощают и ускоряют текущее обслуживание.

Бетономешалка Toro CM658H-S Высококачественная конструкция
• Большие стальные лопасти означают быстрое, полное смешивание и длительный срок службы
• Прочная цельная коронная шестерня из чугуна обеспечивает плавную работу и длительный срок службы
• Высокое качество Смазываемые конические роликоподшипники на валу большого диаметра делают вращение и опорожнение барабана быстрым и легким.
• Сверхпрочная буксирная штанга, наклоненная вниз, обеспечивает превосходную прочность и обеспечивает высокий зазор относительно земли и бордюров.
• Усиленная передняя стойка обеспечивает максимальную прочность в зонах высоких нагрузок
• Петли кожуха из нержавеющей латуни по всей длине обеспечивают превосходную стабильность и прочность, продлевая срок службы кожуха.
• Просторный усиленный стальной кожух обеспечивает отверстие для облегчения доступа к двигателю, обеспечивая при этом больший объем воздуха для более холодного двигателя.

Бетономешалка Toro CM658H-S Технические характеристики:

• Объем партии: объем 6 кубических футов
• Общий объем барабана: 9.0 кубических футов
• Двигатель: Honda GX240
• Варианты барабана: стальной боковой отвал
• Привод: Ременный привод
• Колеса, подшипники и ось: высокоскоростные шины 4,8 x 12 (диаметр 20 дюймов), конические роликоподшипники, широкая ось 46 дюймов
• Размеры (Д x Ш x В): 84 ″ x 56 ″ x 65 ″
• Вес: 690 фунтов

Кто вообще изобрел портативный микшер? | Журнал Concrete Construction

Дизайн сложного оборудования в том виде, в каком мы его знаем сегодня, развивается с годами.Это, безусловно, верно для автобетоносмесителя.

Первый портативный бетоносмеситель, запатентованный в Америке, «Mortar Mixer», был запатентован 9 февраля 1904 года Ричардом Бодландером из Бреслау, Германия. Передняя ось и колеса фургона были заменены большим барабаном с лопастями внутри, и по мере движения конной повозки барабан, катящийся по земле, создавал перемешивающее действие.

В портативном миксере, изобретенном Альва Хандселем из Уилкс-Барре, штат Пенсильвания, запатентованном 12 января 1909 года, использовался шестигранный барабан, но не тот, который катился по земле.Угольный паровой котел, присоединенный к поршневому насосу, приводил в действие смеситель, который имел зубчатую передачу для привода цепной передачи.

Добавление силового агрегата было таким качественным скачком по сравнению с лошадьми, что в течение следующего десятилетия практически ничего не было сделано.

Наконец, первый настоящий автобетононасос не назывался автобетононасосом. Фактически этот патент называется «Аппарат для бетонных работ». Записи указывают на то, что он был изобретен Акертом Бикелем из Канзас-Сити, штат Миссури, и был запатентован У.Патент № 1,363,304 от 1920 года. На нем не было никаких признаков лошадей, парового котла, настоящего рулевого колеса и двигателя внутреннего сгорания, хотя из передней части автомобиля торчал ручной стартер. Однако самое примечательное в нем — огромное количество мертвого пространства на кузове грузовика.

Когда изобретатель Чарльз Болл из Милуоки получил 24 июня 1930 года патент США № 1,766,584 на свой автобетоносмеситель следующего поколения под названием «Смесительная и перемешивающая машина», он был передан компании Chain Belt Co., также из Милуоки. В течение следующих 2 лет Болл радикально изменил конструкцию смесительного барабана и включил их в свои патенты. В течение следующих 40-50 лет внешний вид автобетоносмесителя особо не изменился.

В 1930-х годах спрос на автобетоносмесители резко вырос из-за увеличения строительства автомагистралей. Изобретением Роско Ли «Транзитный бетоносмеситель» было приспособление, которое помещалось на задней части стандартной рамы грузовика и несло барабанный миксер, который устанавливался на место с помощью небольшого крана.Это было дешевле, чем специализированный транзитный грузовик, и по завершении контракта грузовик можно было переоборудовать с платформой, кузовом или отвалом для перевозки других материалов.

В статье рассказывается об изобретении бетономешалки в 1916 году, предшествовавшем изобретению Бикеля, но не получившем патента.

Маршалтаун | Инструменты профессионального качества для всех

1-1 / 4-12 UNF Замятие контргайки

3-фазный переключатель включения / выключения

Установка оси HDW без оси

Установка нижнего лезвия

Цепь и штифт в сборе

Комплект цепного привода (электрический)

Комплект цепного привода (газ)

Комплект цепного привода электрический

Цепь, 1/4 «x 58″ L с крючком 7/16 »

Ведущая звездочка в сборе

Комплект трансмиссии (электрический)

Установка шпинделя барабана без барабана

Комплект для установки электродвигателя (только оборудование)

Установка моторного отсека (только оборудование)

Комплект для установки двигателя / стола двигателя

Комплект для установки газового двигателя (только оборудование)

Комплект оборудования для замка гриля

Двигатели Honda® GX240

Аварийная кнопка

Комплект гайки с проушиной

Установка переключателя включения / выключения

Поворотное крепление

Поли лайнер

Жгут шнура питания (электрический)

Сегмент кольцевой шестерни

Шестигранная гайка с прорезью 1-1 / 4 X 12

Сборка цельной оси

Крышка механизма наклона / блокировки

Блок подушки вала механизма наклона / блокировки

Механизм блокировки наклона / блокировки

Установка верхнего лезвия

Буксировочная стойка и комплект оборудования

Комплект сцепного устройства с шаровой опорой

Буксировочная штанга для шарнирного сцепного устройства

Комплект оборудования буксирной стойки

Комплект сцепного устройства с буксирной штангой

Комплект сцепного устройства с буксирной штангой

Клиновой ремень

Колеса и шины

Внутренняя резьба хомута

Английская булавка хомута

Beiben 12 M3 4-осный двигатель Weichai 340hp коробки передач бетонного смесителя БЫСТРАЯ

Beiben 12 M3 4-осный прицеп FAST Gear Box Weichai 340hp Двигатель

Описание:

1) Автобетоносмеситель 4X2, объем смешивания может составлять от 2 кубометров до 7 кубометров.Его стандартная конфигурация — редуктор Keyi, гидравлический насос Yuci, гидравлический двигатель Dali и радиатор Kaipeng. Импортный редуктор, гидравлический насос и гидравлический двигатель не являются обязательными. №
2) Автобетоносмеситель 6X4, объем смешивания может составлять от 8 кубометров до 14 кубометров. Его стандартная конфигурация — редуктор ZF, гидравлический насос и гидромотор Rexroth, радиатор Kaipeng. Редуктор других импортных брендов, гидравлический насос и гидравлический двигатель не являются обязательными. №
3) Автобетоносмеситель 8X4, объем смешивания может составлять от 14 кубометров до 18 кубометров.Его стандартная конфигурация — редуктор PMP, гидронасос и гидромотор, радиатор Kaipeng.

Применения:

Автобетоносмеситель предназначен для смешивания и транспортировки бетона, бетона, цемента. Наши автобетоносмесители в основном изготавливаются из легированной стали, отличаются высоким качеством и конкурентоспособной ценой.

Технические характеристики:

4-х осный автобетоносмеситель Beiben 12 M3 FAST Gear Box Weichai 340hp Двигатель

Дополнительные изображения:

Конкурентное преимущество:

1) Для производства смесительного бака и смесительного лезвия наша фабрика использует легированную сталь B520JJ в качестве материала, другие фабрики используют углеродистую сталь Q235.Легированная сталь B520JJ в 1-2 раза прочнее углеродистой стали Q235. Срок службы нашего смесительного резервуара может составлять от 50 до 80 тысяч кубометров, срок службы нашей смесительной лопасти может составлять 30-40 тысяч кубических метров.
2) Смесительный бак оборудован секционной пресс-формой, которая обеспечивает круглую и соосную форму бака. Автоматическая сварка обеспечивает ровный, красивый и прочный сварной шов. На других заводах не используются секционные пресс-формы и автоматическая сварка.
3) Технология 3D-смешивания обеспечивает равномерное смешивание, скорость подачи ≥ 8 м3 / мин, производительность ≥ 5 м3 / мин, остаточная скорость ≤ 0.45%, просадка 50 мм ~ 220 мм. Мы привариваем специальное изнашиваемое ребро к краю смесительной лопасти, что увеличивает срок службы смесительной лопасти более чем на 12%. На других заводах нет технологии трехмерного смешивания и специальной износостойкой планки.
4) Редуктор, гидравлический насос и двигатель являются дополнительными по требованию заказчика.

Q: Я хочу перевезти грузовик контейнером, это нормально?

A: Да, нормально. Но нам нужно разобрать грузовик. Вам следует переустановить в своей стране.

Q: Как насчет качества вашей продукции?

A: Все наши запчасти от оригинальных производителей, качество гарантировано на 100%.

Q: Я хочу быть вашим агентом в моей стране, это нормально?

A: Ничего страшного, если у вас большое количество, мы рассмотрим. Впервые 50 штук нормально.

В: Я хочу, чтобы передние две шины были диагональными, а задние 9 были радиальными, это нормально?

A: Мы можем изготовить шины в соответствии с вашими требованиями, чтобы удовлетворить потребности вашей страны.

.
