можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

  1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

  1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

  1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

  1. Лёгкая разводка компонентов по помещению.
  2. Беспроблемное обслуживание, замена деталей в случае необходимости.
  3. Безопасность. Не потребуется даже запоминать особенности расположения.
  4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

  1. Определяют место, откуда электричество подаётся к локальному участку.
  2. Выделяют точки, где потребляется электричество.
  3. Выбирают место установки для компонентов защиты.
  4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

  1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
  2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
  3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
  4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
  5. Важно правильно выбрать не только основной вид проводов, но и сечение.
  6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
  7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

  1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
  2. Далее устанавливаются распределительные коробки.
  3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
  4. Отдельные части труб соединяются, стандартный вариант – сварка.
  5. Кабеля прокладываются по трубам при помощи протяжки.
  6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
  7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
  8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

Другие советы:

  1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
  2. Укладка кабелей – свободная. Натяжение отсутствует.
  3. По приложенному к стене шпателю легко проверить показатель углубления.
  4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

  1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
  2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

  1. Место установки трансформатора. Определяется техническими характеристиками прибора.
  2. Сечение кабеля.
  3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

  1. Не потребуется выравнивать поверхность.
  2. Сохранение привлекательного внешнего вида.
  3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например – отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.

Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении.

Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

Ничего не найдено для Provodka Provodka Po Potolku %23Osnovnye Pravila Montazha Provodki V Potolke


Выключатели


Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза


Электрооборудование и безопасность


Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей


Светильники


Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с


Электрооборудование и безопасность


Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям


Светильники


Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по


Розетки


Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Provodka Provodka Po Potolku %23Derevo


Выключатели


Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза


Электрооборудование и безопасность


Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей


Светильники


Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с


Электрооборудование и безопасность


Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям


Светильники


Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по


Розетки


Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

Ничего не найдено для Provodka Provodka Po Potolku %23Kak Provesti Provodku Elektroprovodku Pod


Выключатели


Правильный подбор расцепителя автоматического выключателя защитит электрооборудование, СБТ и разводку распределительной сети от перегруза


Электрооборудование и безопасность


Теплые полы – это не роскошь, а комфорт. При наличии в семье маленьких детей


Светильники


Виды точечных светильников, их предназначение для ПВХ потолков и ГКЛ конструкций. Правильный монтаж с


Электрооборудование и безопасность


Популярность инфракрасного пола растет за счет его преимуществ над другими вариантами. Благодаря современным технологиям


Светильники


Точечные светильники – споты улучшают яркость освещения, без возникновения теней. Равномерно распределив их по


Розетки


Выбор розетки и выключателя необходимо проводить с учетом специфики использования помещения, репутации производителя соответствующего

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку


Содержание:


Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.



 Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций


Способ разводки электрики по потолку определяется по следующим параметрам:

  • Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
  • Место, где располагается главный распределительный щит или распределительный ящик.
  • Расположение оборудования, к которому требуется провести проводку.
  • Используемый кабель, в частности его марка и проектное сечение.


Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

  • Железобетонные плиты перекрытия.
  • Открытые перекрытия из дерева.
  • Оштукатуренная деревянная поверхность.


Для каждой разновидности потолка характерно наличие своих особенностей.



Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.


Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки


Различают два типа расположения электрики:

  • Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
  • Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использование струн, тросов или свободной подвеской.


Монтаж скрытой проводки выполняется следующими способами:

  • Применение монтажных скоб или изоляторов.
  • Использование пластиковых или металлизированных гибких рукавов.
  • Заведение в тонкостенные стальные трубы.
  • Укладка электротехнические пластиковые трубы.
  • Использование специальных коробов.


Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.


При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия


Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.


Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.


Из инструментов понадобится следующее:

  • Перфоратор с буром, соответствующим диаметру крепежей.
  • Молоток.
  • Шнур или веревка для разметки.
  • Крепежные элементы для осветительных приборов.
  • Шурупы с пластиковыми уплотнителями.
  • Электрический кабель.
  • Тонкая и жесткая проволока.


Монтажные работы выполняются по такой инструкции:

  • Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
  • В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
  • Отверстие расширяют до диаметра около 3 см.
  • Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
  • К кабелю прикрепляют перевязку из жесткой стальной проволоки.
  • Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
  • Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
  • В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
  • После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.


Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: «Проводка по потолку – как правильно провести проводку своими руками».

Разводка проводов открытого типа


Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке  подвесными потолочными системами.



Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

  • Делают разметку расположения электрического кабеля на потолке.
  • Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
  • Кабель тщательно выпрямляют, стараясь удалить все волны.
  • Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
  • Проделывают подобные действия по всей длине кабеля.


При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

  • По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
  • Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
  • После установки дюбелей по всей длине кабель подвязывают стяжками.
  • Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы


Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.


Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

  • На стенах и потолке делают отметки расположения электропроводки.
  • С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
  • Кабель выпрямляют и укладывают в полученные углубления.
  • Крепление провода к потолку осуществляют с помощью скоб по бетону.
  • В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.


Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава


Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают  фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.


Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями. Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.



Некоторые особенности прокладки электрического кабеля по потолку


Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

  • В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
  • Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
  • Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
  • Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.


Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.


Прокладка проводки по потолку

Автор: Кургузов А.В, инженер по электроснабжению

Еще не так давно практически безальтернативным способом электрической разводки в квартирах и частных домах являлась прокладка проводов вдоль стен. Изредка, в специфических случаях, применялся подпольный монтаж. Оба этих варианта нельзя назвать идеальными.

Настенная разводка требует трудоемкого штробления стен или использования недешевых накладных кабель-каналов, а подпольная прокладка сильно затрудняет доступ к поврежденной цепи в случае ее повреждения.

К счастью, с появлением и ростом популярности натяжных и подвесных потолков появился еще один способ монтажа электрической проводки, которые обладает целым рядом существенных преимуществ:

  • Незаметность – подвесные/натяжные потолки автоматически скрывают всю кабельную инфраструктуру, обеспечивая высокую эстетическую привлекательность помещений
  • Простота исполнения – вам не придется ничего штробить и замазывать, достаточно зафиксировать провода на поверхности потолка подходящими крепежными элементами
  • Простота обслуживания и модернизации – в отличие от монтажа внутри стен или пола, здесь доступ к любому участку можно организовать без серьезных строительных работ
  • Безопасность – проводка максимально удалена от человека, поэтому снижается вероятность ее случайного повреждения или заливания, можно даже не запоминать точную схему
  • Удобство подключения осветительных приборов – обычно это самая трудоемкая процедура, но в данном случае она многократно упрощается

Единственный значимый недостаток потолочной разводки связан скорее с самими подвесными/натяжными потолками – они немного уменьшают высоту помещения. Но если вы все равно собираетесь их монтировать, то почему бы не решить две задачи сразу? Ведь преимуществ вы получите намного больше.

Несколько полезных рекомендаций

  • Защита. Некоторые считают, что раз провода будут закрыты для внешнего наблюдателя, то можно прокладывать их как угодно. Это серьезная ошибка, которая может привести к пожару. При потолочном монтаже электропроводки необходимо использовать специальные металлические рукава или защитные гофротрубы из огнестойкого пластика
  • Сечение. Диаметр проводников нужно выбирать не «наугад», а в строгом соответствии с расчетами, основанными на суммарной мощности подключаемых к конкретной цепи потребителей. В противном случае вас ждет перегрев проводников с последующим коротким замыканием или обрывом
  • Подключение к УЗО. Это общая рекомендация, – вне зависимости от способа монтажа крайне желательно подключать осветительные приборы, слаботочные цепи и мощных потребителей к разным устройствам защитного отключения. Это повысит удобство пользования системой
  • Распределительные коробки. В идеале каналы на потолке должны быть параллельными. Но если возникла необходимость в разветвлении, используйте распределительные коробки – никаких скруток не допускается! Для помещений с повышенной влажностью (кухни, ванные комнаты) понадобятся модели с соответствующим классом защиты IP
  • Выключатели. Еще один общий совет – схема подключения выключателей должна подразумевать разрыв фазы, а не нулевого провода, поскольку в последнем случае даже при положении «выкл.» вас может ударить током, например при замене лампочки в осветительном приборе

Основные этапы прокладки электропроводки по потолку

  • Этап 1. Прежде всего, необходимо составить подробную схему трасс (на бумаге или в компьютерной программе) с указанием точек монтажа распределительных коробок и выводов к выключателям и розеткам. Также, подготовьте необходимые инструменты, рабочую одежду, защитные очки и аптечку. Отключите напряжение автоматом в электрическом щитке
  • Этап 2. Далее делаем разметку на потолке согласно подготовленному чертежу и приступаем к монтажу рукавов или гофр с заранее пропущенным через них проводом. Крепление удобнее всего осуществлять при помощи специальных монтажных клипс. При желании можно использовать кабель-каналы, но это будет дороже
  • Этап 3. При помощи тестера осуществляем «прозвон» всех трасс для выявления возможных обрывов или коротких замыканий. Только убедившись в целостности и работоспособности электропроводки, можно приступать к окончательному монтажу подвесных или натяжных потолков и подключению осветительных приборов
  • Этап 4. Завершающий штрих – разводка цепей питания к розеткам, выключателям и другим потребителям. Для этого можно использовать внутристенный монтаж или накладные кабельные каналы. После этого подаем напряжение на щите и проверяем реальную работоспособность всех участков сети

При выполнении все перечисленных выше рекомендаций вы получите абсолютно незаметную и безопасную систему электроснабжения квартиры или частного дома, которая будет отличаться простотой обслуживания, ремонта и модернизации. Если какие-то из работ вы не можете выполнить самостоятельно (например, расчет мощности или установку автоматов), лучше воспользоваться услугами профессиональных электриков.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Доверяйте и работайте только с профессионалами!
Экономьте свое время, деньги и нервы!



Возникли вопросы?

Звоните:
+7 (495) 789 80 79



или напишите нам сообщение

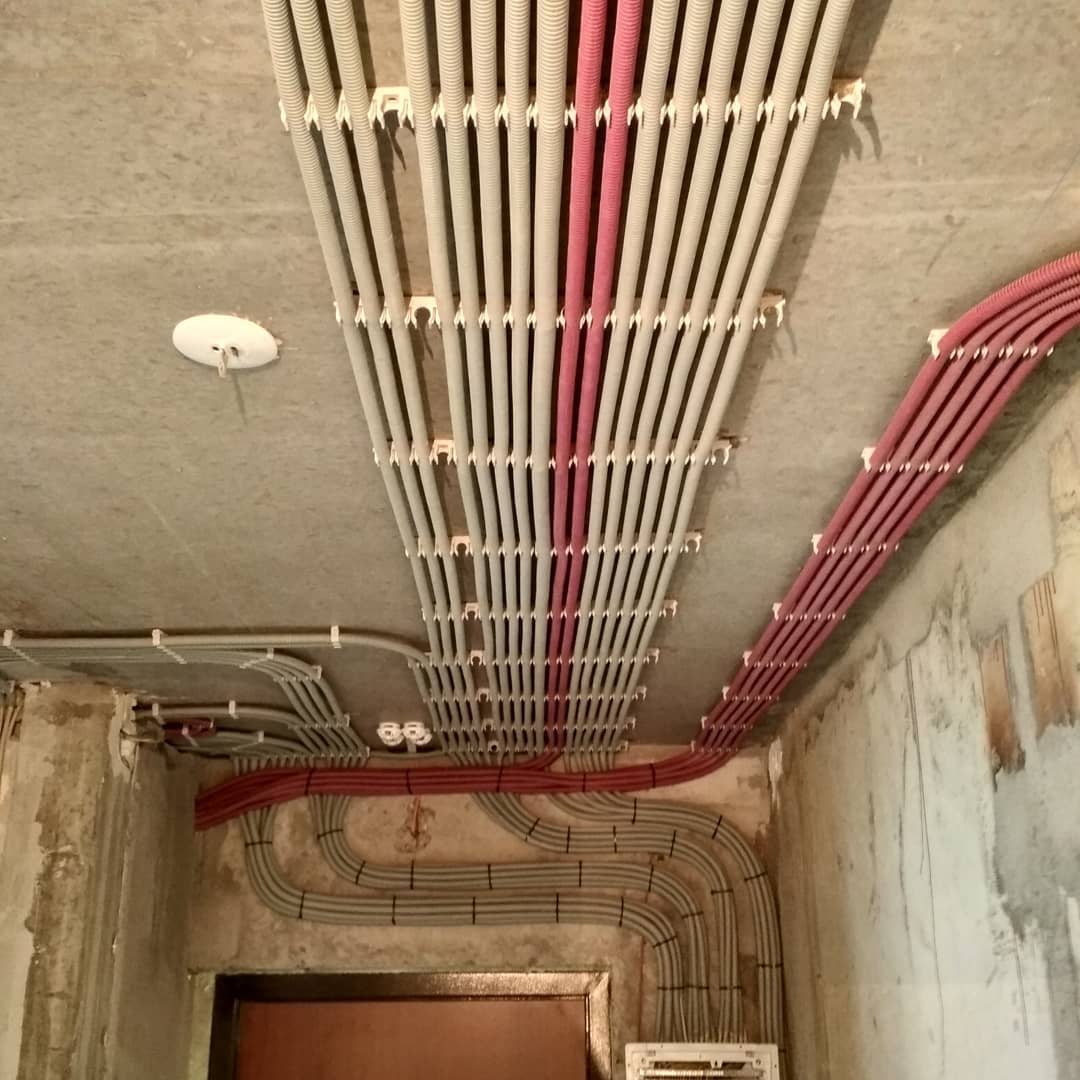

Прокладка кабеля без гофры — 6 причин почему нельзя. На потолке, в стене, под штукатурку.

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

  • нужна ли гофра на потолке
  • нужна ли гофра в стенах
  • и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Гофра в стенах

Как говорят правила ПУЭ п. 7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

  • об увеличении естественных утечек тока голого кабеля под штукатуркой
  • и про возможное влияние компонентов штукатурки на изоляцию

Гофра на потолке

Сторонники прокладки эл.проводов по потолку без защиты приводят три довода:

  • монтаж кабеля на потолке без гофры допускается
  • экономит кучу денег
  • экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Наведенное напряжение

Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание.

В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.

Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому.

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

  • удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

  • уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)
  • защита от внешних воздействий
  • сменяемость проводки
  • читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках
  • полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Статьи по теме

Как подключить новый потолочный светильник

Шагов:

  1. Перед выполнением любых электромонтажных работ всегда отключайте питание дома с помощью главного выключателя.
  2. Обведите монтажную коробку на потолке, где будет установлен светильник.
  3. Вырежьте просверленное отверстие осциллирующей пилой.
  4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
  5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
  6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
  7. Подключите электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света. Закрепите проволоку на балках электрическими скобами.
  8. Просверлите пол в подходящем отсеке для стойки и проведите провода для выключателя и лампы к выключателю с помощью рыболовной ленты.
  9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
  10. Вкрутите переключатель в коробку и накройте его крышкой.
  11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке до временного отверстия, а затем от временного отверстия через балку до подвала, где был подключен выключатель.
  12. Закрепите электрическую коробку на потолке с помощью дополнительных стержней и шурупов Madison.
  13. Подключите новое приспособление к коробке и прикрепите его к потолку.
  14. Заделайте стену в том месте, где было вырезано временное отверстие.
  15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте предоставили компании Caron Electric и Wolfers Lighting.

Электромонтаж потолочного вентилятора и светильника со схемами!

Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно.Pro Tool Reviews дает вам визуальное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта — 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

Вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и света всегда важно соблюдать местные правила и нормы. Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно повторно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований вашего штата и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Четыре метода:

  1. Потолочный вентилятор и / или освещение с электроприводом без переключателей (без переключателей)
  2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
  3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
  4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
  5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

Мы рекомендуем этот метод, если вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и не перематывая вентилятор сверху.

2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

Этот метод и следующие из них являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также позволяет использовать вентилятор независимо от положения настенного переключателя.Подключите нейтральный и заземляющий провода, и все готово.

3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

4. Включение освещения и вентилятора с помощью отдельных переключателей (два переключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет — определенно приятный штрих! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:

Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, — это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения проводного соединения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат — это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

5.Включение света и вентилятора от одного и того же переключателя с питанием на переключателе (одиночный переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Это особенно происходит, когда электрическая проводка зародилась в подвальном помещении. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы по-прежнему рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

Не используйте прилагаемые гайки для проводов

Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой набор товаров в местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после выполнения этих соединений. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

Вот и все, ребята!

Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

Подключение вентилятора к одинарному или двойному настенному коммутатору — Hunter Fan

В этой статье: Подключение одностенных выключателей | Подключение двойного настенного переключателя

ПРИМЕЧАНИЕ. Если вам неудобно подключать вентилятор Hunter Fan, обратитесь к сертифицированному электрику.

Инструкции по подключению вашего нового вентилятора Hunter немного отличаются в зависимости от типа настенного переключателя и системы управления вашим вентилятором (тяговая цепь, пульт дистанционного управления и т. Д.). Одиночный настенный выключатель управляет питанием вентилятора и света вместе, тогда как сдвоенный настенный выключатель имеет два отдельных выключателя — один для вентилятора, а другой для света.

ПРИМЕЧАНИЕ: Существующий настенный переключатель освещения должен быть заменен одним настенным переключателем ВКЛ / ВЫКЛ перед установкой вентилятора Hunter, чтобы обеспечить постоянный поток энергии от переключателя к вентилятору. Вы не можете управлять потолочным вентилятором с настенным диммером.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Определите провода, идущие от распределительной коробки потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора

  • Черный — Незаземленный
  • Синий — Незаземленный
  • Белый — заземленный
  • Зеленый / желтый — заземлен

Провода для потолочного кронштейна

  • Голая медь, зеленый или зеленый / желтый — с заземлением

Номинальные провода электрической коробки потолочного вентилятора

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже.Если вам нужна помощь, обратитесь к сертифицированному электрику.

  • Черный — Незаземленный
  • Красный — Незаземленный (этот провод предназначен только для двойного переключателя)
  • Белый — заземленный
  • Зеленый / желтый — заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для подключения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Стандартный вентилятор с тяговой цепью (без управления)

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному и синему проводам от вентилятора.

Интегрированное управление

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Закройте синий провод, идущий от вентилятора, гайкой для проводов, поскольку он не нужен при подключении одиночного настенного выключателя.

Пульт управления, установленный на навесе

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
  3. Подключите черный провод от потолка к черному проводу от приемника.
  4. Подключите синий провод от вентилятора к синему проводу от приемника.
  5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой для проводов.

  1. Поверните все гайки вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода — с другой.

В этом разделе: Стандартный вентилятор с тяговой цепью | Интегрированная система управления | Система управления, установленная на навесе

1. Определите провода, идущие от распределительной коробки потолочного вентилятора, потолочного кронштейна и потолочного вентилятора Hunter:

Провода вентилятора

  • Черный — Незаземленный
  • Синий — Незаземленный
  • Белый — заземленный
  • Зеленый / желтый — заземлен

Провода для потолочного кронштейна

  • Голая медь, зеленый или зеленый / желтый — с заземлением

Номинальные провода электрического блока потолочного вентилятора

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже.Если вам нужна помощь, обратитесь к сертифицированному электрику.

  • Черный — Незаземленный
  • Красный — Незаземленный
  • Белый — заземленный
  • Зеленый / желтый — заземлен

2. Найдите оранжевые проволочные гайки со звездочкой в ​​сумке с оборудованием. Эти навинчиваемые соединители используются для скрепления оголенных металлических концов проводов, поворачивая их по часовой стрелке до упора.

3. Используйте проволочную гайку для подключения каждого из следующих компонентов в зависимости от системы управления вашего вентилятора:

Стандартный вентилятор с тяговой цепью (без управления)

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Интегрированное управление

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Подключите белый провод от потолка к белому проводу от вентилятора.
  3. Подключите черный провод от потолка к черному проводу от вентилятора.
  4. Подключите второй черный или красный провод, идущий от потолка, к синему проводу, идущему от вентилятора.

Пульт управления, установленный на навесе

ПРИМЕЧАНИЕ. Управляющий вентилятор, установленный на навесе, можно установить в системе с двумя переключателями, однако второй переключатель больше не будет работать.

  1. Подключите три заземляющих провода (зеленый, зеленая / желтая полоса или неизолированная медь), идущие от распределительной коробки потолочного вентилятора, тяги вниз, прикрепленной к вашему вентилятору, и потолочного кронштейна.
  2. Соедините вместе три белых провода от потолка, вентилятора и приемника.
  3. Подключите черный провод от потолка к черному проводу от приемника.
  4. Подключите синий провод от вентилятора к синему проводу от приемника.
  5. Подключите черный провод от вентилятора к желтому проводу от приемника.

Все провода, даже если они не подключены к другому проводу, теперь должны быть закрыты гайкой для проводов.

  1. Поверните все гайки вверх и протолкните провода вверх в потолочную электрическую коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода — с другой.

После того, как вентилятор установлен, снова включите питание переключателя и проверьте скорость, направление и свет вашего вентилятора с помощью прилагаемого пульта дистанционного управления или тяговых цепей.

Если ваш вентилятор использует систему дистанционного управления, убедитесь, что батареи правильно установлены в пульте дистанционного управления.

% PDF-1.3
%
344 0 объект>
эндобдж

xref
344 88
0000000016 00000 н.
0000002729 00000 н.
0000002849 00000 н.
0000003823 00000 н.
0000004098 00000 н.
0000004255 00000 н.
0000004740 00000 н.
0000005108 00000 п.
0000005698 00000 п.
0000005958 00000 н.
0000006071 00000 н.
0000006182 00000 п.
0000006231 00000 п.
0000006280 00000 н.
0000006329 00000 н.
0000006378 00000 п.
0000006426 00000 н.
0000006473 00000 н.
0000006520 00000 н.
0000006567 00000 н.
0000007675 00000 н.
0000008705 00000 н.
0000009192 00000 н.
0000009466 00000 н.
0000009741 00000 н.
0000010266 00000 п.
0000011437 00000 п.
0000012820 00000 п.
0000013302 00000 п.
0000013584 00000 п.
0000014874 00000 п.
0000014963 00000 п.
0000015181 00000 п.
0000015447 00000 п.
0000016574 00000 п.
0000016823 00000 п.
0000017225 00000 п.
0000018244 00000 п.
0000018455 00000 п.
0000019249 00000 п.
0000020310 00000 п.
0000027087 00000 п.
0000030676 00000 п.
0000039417 00000 п.
0000042515 00000 п.
0000043586 00000 п.
0000046833 00000 п.
0000046884 00000 п.
0000046935 00000 п.
0000046986 00000 п.
0000050137 00000 п.
0000050349 00000 п.
0000051139 00000 п.
0000051935 00000 п.
0000053446 00000 п.
0000054236 00000 п.
0000054447 00000 п.
0000055241 00000 п.
0000056040 00000 п.
0000075639 00000 п.
0000080284 00000 п.
0000097264 00000 п.
0000097811 00000 п.
0000102100 00000 н.
0000102577 00000 н.
0000106055 00000 н.
0000106536 00000 н.
0000108914 00000 н.
0000109093 00000 п.
0000112034 00000 н.
0000112824 00000 н.
0000113618 00000 н.
0000114412 00000 н.
0000114624 00000 н.
0000114846 00000 н.
0000118168 00000 н.
0000118957 00000 н.
0000119749 00000 н.
0000122672 00000 н.
0000125846 00000 н.
0000136240 00000 н.
0000137063 00000 н.
0000139409 00000 н.
0000158904 00000 н.
0000165075 00000 н.
0000165321 00000 н.
0000167236 00000 н.
0000002056 00000 н.
трейлер
] >>
startxref
0
%% EOF

431 0 obj> поток
xb«e`h«g`2gd @

Способы подключения — Часть 2 из 3

Мы начинаем Часть 2 этой серии из трех частей, продолжая обсуждение требований к креплению и опоре дорожки качения и других частей электрического оборудования. системы.NEC требует, чтобы кабельные каналы, кабельные сборки, коробки, шкафы и фитинги были надежно закреплены на месте [300.11 (A)], а также предоставляет некоторые особенности. Хотя ст. 300 не содержит подробных сведений о требованиях к креплению и обвязке, отдельные статьи по различным методам подключения, содержащиеся в главе 3, включают особенности, которых вы должны придерживаться, поэтому обязательно обратитесь к статье для каждого конкретного метода подключения.

Опорные тросы, используемые для установки подвесных потолков, не могут использоваться для поддержки кабельных каналов или кабелей.Однако:

  • Допускается добавление независимых опорных тросов, которые закреплены на обоих концах (и которые обеспечивают надежную опору) для поддержки способов подключения [300.11 (A)].
  • Розеточные коробки [314.23 (D)] и светильники можно прикрепить к решетке подвесного потолка, которая надежно прикреплена к элементам потолочного каркаса [410.36 (B)].

Большинство систем подвесных потолков не входят в состав конструкции с классом огнестойкости. Если это так, методы подключения могут поддерживаться независимыми проводами, прикрепленными к потолочной сборке.Однако эти независимые опорные тросы должны отличаться от опорных тросов подвесного потолка по цвету, маркировке или другим эффективным средствам в огнестойких потолочных сборках [300,11 (A) (1)]. Такая же установка допускается в потолках, не являющихся огнестойкими, с той лишь разницей, что маркировка опорных тросов не требуется [300.11 (A) (2)].

Дорожки качения и оболочки кабелей должны быть механически непрерывными между коробками, шкафами и фитингами [300.12]. Существуют два исключения:

  1. Короткие участки дорожки качения, используемые для поддержки или защиты кабеля, не обязательно должны быть механически непрерывными [300.12 Ex 1], и их не требуется подключать к заземляющему проводу оборудования [250.86 Ex 2].
  2. Дорожки качения, которые входят в нижнюю часть оборудования с открытым дном, такого как распределительные щиты, не обязательно должны быть механически непрерывными по отношению к этому оборудованию [300.12 Ex 2], как показано на Рис. 1.

Дорожки качения

Дорожки качения должны быть достаточно большими, чтобы можно было устанавливать и снимать проводники, не повреждая их, и позволять рассеивать тепло, генерируемое током, протекающим через проводники [300.17]. Если длина канала составляет 24 дюйма или меньше, его можно заполнить до 60% от его общей площади поперечного сечения [Глава 9, Таблица 1, Примечание 4].

Если все проводники в кабелепроводе имеют одинаковый размер и один и тот же тип изоляции, приложение C может использоваться для определения количества проводников, разрешенных в кабелепроводах. Если проводники в кабелепроводе различаются по типу изоляции или размеру проводника, заполнение проводника должно быть ограничено процентами, указанными в Таблице 1 главы 9. Определение размеров кабельного канала — это двухэтапный процесс:

  1. Определите общую площадь проводников (глава 9, таблица 5 для изолированных проводов и глава 9, таблица 8 для неизолированных проводов).
  2. Выберите дорожку качения из главы 9, таблица 4, используя процент заполнения, указанный в главе 9, таблица 1.

Проводники в дорожках качения

Чтобы защитить проводники от истирания во время установки, дорожки качения должны быть механически завершены между точками вытягивания перед установкой проводов [300.18 (A)]. Короткие участки кабелепровода, используемые для защиты кабелей от физического повреждения, не подпадают под это правило [300.18 (A) Ex]. См. 300.10 и 300.12 для получения дополнительной информации о требованиях к механической целостности дорожек качения.

Из-за воздействия силы тяжести на вертикальные кабельные каналы, окружающие проводники, необходимо установить опоры для снятия напряжения на вертикальные проводники в тех участках, где вертикальный подъем превышает значения, указанные в таблице 400.19 (A). Проводники должны поддерживаться сверху или как можно ближе к верху [300.19], а промежуточная опора должна быть предусмотрена в соответствии с таблицей 300.19 (A).

Для поддержания эффективного пути тока замыкания на землю и сведения к минимуму индукционного нагрева дорожек качения из черных металлов (и кожухов) все проводники цепи должны быть проложены в одной и той же дорожке, кабеле, желобе, шнуре или кабельном лотке [300.20 (А)]. См. 250.102 (E), 300.3 (B), 300.5 (I) и 392.8 (D).

Одинарные проводники разрешается прокладывать в неметаллических дорожках качения до корпусов из черных металлов [300.5 (I) Ex 2]. Индуктивный нагрев корпуса может быть минимизирован за счет использования алюминиевых контргаек и прорезания паза между отдельными выбивными отверстиями в стенке шкафа или распределительной коробки, через которые проходят проводники ( Рис. 2 ).

Противопожарная локализация

Устанавливайте электрические цепи и оборудование таким образом, чтобы существенно не увеличивать потенциальное распространение пожара [300.21]. Противопожарные отверстия в огнестойких стенах, полах и потолках с использованием методов, утвержденных уполномоченным органом (AHJ).

Используйте противопожарные материалы, указанные в списке для конкретных типов методов электропроводки и конструкции узла, в который они проникают. Каталоги электрических строительных материалов, опубликованные квалифицированными испытательными лабораториями, содержат перечень и ограничения по установке для поддержания огнестойкости узлов.

Выходные коробки должны иметь горизонтальное разделение от других выходных коробок не менее 24 дюймов.при установке в огнестойком узле, если только выходная коробка не указана для более близкого расстояния или защищена огнестойкими «шпаклевочными подушечками» в соответствии с инструкциями производителя.

Помещения для обработки воздуха

Не прокладывайте провода через воздуховоды, по которым транспортируется пыль, сыпучие материалы или пары [300.22 (A)].

Воздуховоды или воздуховоды для атмосферного воздуха

В некоторых случаях устройства или оборудование должны непосредственно воздействовать на воздух или воспринимать его в воздуховоде или камере, которые в основном служат для транспортировки окружающего воздуха [300.22 (В)]. Это единственный раз, когда разрешены любые методы проводки внутри сборных воздуховодов или пленумов, транспортирующих окружающий воздух. В таких случаях разрешены только следующие способы подключения:

  • Кабель типа MI.
  • Кабель типа MC с гладкой или гофрированной непроницаемой металлической оболочкой без общего неметаллического покрытия.
  • Электрометаллические трубки (EMT).
  • Гибкие металлические трубки (FMC).
  • Промежуточный металлический трубопровод (IMC).
  • Жесткий металлический трубопровод (RMC) без общего неметаллического покрытия.

Гибкий металлический кабелепровод длиной до 4 футов может использоваться для подключения физически регулируемого оборудования и устройств, если все отверстия закрыты.

Если освещение необходимо для обслуживания и ремонта в камере статического давления, установите закрытые светильники разборного типа.

Прочие помещения, используемые для подвода атмосферного воздуха. Пространство над подвесным потолком, если оно используется для вентиляции окружающей среды, является примером помещений, к которым применяется это требование. Это не относится к жилым помещениям или участкам зданий, основная цель которых — не кондиционирование воздуха.Разрешенные методы подключения отличаются от тех, которые мы только что рассмотрели, и перечислены в 300.22 (C) (1). Кроме того, любые кабели, используемые в пространстве, используемом для окружающего воздуха, должны быть кабелями, рассчитанными на камеру статического давления. Убедитесь, что вы понимаете это различие; Фактические сборные камеры статического давления — это не то же самое, что помещения, используемые для атмосферного воздуха. Нам разрешается запускать определенные методы проводки в пространствах, допускаемых для окружающего воздуха [300.22 (C) (1)], но нам никогда не разрешается запускать какие-либо методы проводки внутри сборных пленумов, если только они не предназначены для обслуживания очень специфических потребностей внутри камеры. [300.22 (В)].

В других помещениях, используемых для атмосферного воздуха, допускается использование только электрического оборудования с металлическим корпусом или неметаллическим корпусом, указанным для данного приложения [300.22 (C) (2)]. Сухие трансформаторы мощностью 50 кВА и менее в металлическом корпусе могут быть установлены над подвесными потолками, используемыми для подачи воздуха в окружающую среду [450,13 (B)].

Вы можете установить металлические кабельные каналы на поверхности, металлические кабельные каналы с металлическими крышками или кабельные лотки со сплошным дном и прочными металлическими крышками в других пространствах, используемых для атмосферного воздуха, если вы установите их так, чтобы они были доступны [300.22 (C) (1)].

Это подводит нас к другому вопросу о съемных панелях, таких как панели подвесного потолка. Если вы устанавливаете что-либо за панелями или над ними, убедитесь, что панели можно снять для доступа к оборудованию и что они не будут заблокированы кабелями, кабелепроводами и оборудованием [300.23]. Скопление кабелей может помешать этому, поэтому при прокладке маршрутов учитывайте это требование. Это требование ко всем подвесным потолкам, а не только к тем, которые используются для вентиляции окружающей среды.

Соединители и косички

Проводники в кабельных каналах должны быть непрерывными между всеми точками системы [300.13]. Это означает, что вы не можете выполнять стыки в дорожках качения, за исключением случаев, разрешенных 376.56, 378.56, 384.56, 386.56 или 388.56. См. 300.15.

В многопроволочной ответвленной цепи не подключайте устройство так, чтобы его удаление нарушило целостность нейтрального проводника. Единственный способ удовлетворить это требование — соединить нейтраль стороны питания и стороны нагрузки вместе, а затем соединить кабелем с клеммой нейтрали устройства [300.14 (B)].

Обрыв нейтрали 2-проводной цепи во время замены устройства не создает угрозы безопасности, поэтому эти проводники не нужно соединять [110.14 (В)].

Ящики и фурнитура

В каждой коробке для стыков или заделок оставьте не менее 6 дюймов свободного проводника, измеряемого от точки входа [300.14].

Коробки с отверстиями менее 8 дюймов в любом размере должны иметь не менее 6 дюймов свободного проводника и не менее 3 дюймов свободного проводника за пределами отверстия коробки ( Рис. 3 ).

Коробка требуется в каждой точке соединения или заделки [300.15], за исключением:

  • Шкаф или ящики для вырезов [312.8]
  • Корпуса кабелепровода [314,16 (C)]
  • Светильники [410,64]
  • Поверхностные кабельные каналы [386,56 и 388,56]
  • Кабельные каналы [376,56]
  • CATV [90,3]
  • Класс 2 и 725.3 Управление и сигнализация ]
  • Связь [90.3]
  • Оптоволокно [770.3]

Коробка не требуется, если:

  • Соединения выполняются в шкафу или коробке с вырезом, содержащим переключатели или устройства максимального тока, если соединения или ответвители не заполняют пространство для проводки в любом поперечном сечении более чем на 75%, а проводка в любом поперечном сечении не превышает 40% [300.15 (I)]. См. 312.8 и 404.3 (B).
  • Сращивания производятся под землей, если вы используете сращивающее устройство, указанное для прямого захоронения [300.15 (G)]. См. 110.14 (B) и 300.5 (E).
  • Светильник используется в качестве кабельного канала, как это разрешено в 410.64 и 410.65 [300.15 (J)].
  • Проводники устанавливаются в кожух люка, а стыки выполняются по 314.30.

Некоторые общие правила для фурнитуры:

  • Используйте фитинги только с теми методами электропроводки, для которых они указаны и предназначены [300.15].
  • Если вы используете кабельную дорожку для поддержки или защиты кабелей, уменьшите вероятность истирания, разместив фитинг там, где кабели входят в кабельную дорожку [300.15 (C)].
  • Вы можете использовать фитинг вместо коробки или корпуса кабелепровода, если проводники не соединены и не заделаны внутри фитинга, если он доступен после установки [300.15 (F)], как показано на Рис. 4 .

При этом ст. 300 сообщает вам, где вам нужна коробка, но не содержит требований для установки коробок.Однако ст. 314 делает. Итак, в части 3 этой серии статей мы увидим, как правильно применять эти требования.

Электротехнические проекты сводчатых потолков — отмеченный наградами электрик Лисбург, штат Вирджиния

Улучшите свой сводчатый потолок с помощью освещения

Ничто не сравнится по красоте и драматичности со сводчатым потолком. Добавление света или потолочного вентилятора — отличный способ улучшить ваш потолок, но если делать это, не задумываясь о проводке, проблемах безопасности и других сложностях, это может привести к серьезным головным болям.

При установке на сводчатом потолке помните, что у вас не будет чердака для работы. Вам придется работать с лестницы в ограниченном пространстве. Вам потребуются знания, опыт, хорошее чувство баланса и подробный план игры. Или вы можете просто облегчить себе жизнь, позвонив лицензированному электрику .

Правый свет

Каким бы красивым ни был сводчатый или соборный потолок, эта красота теряется в тусклом свете. Правильное освещение подчеркнет архитектурные детали потолка и привлечет внимание к его драматическим размерам.

Тип освещения, который вы выберете, будет зависеть от вашего стиля и уровня обслуживания, который вам удобен. Большинство следующих опций оснащены светодиодными лампами, что сэкономит вам несколько поездок вверх и вниз по лестнице для замены лампочек.

Люстра . Классический светильник для любого высокого потолка, люстры бывают самых разных стилей и материалов. Люстры подходят к любому декору, но требуют регулярной чистки.

Подвесные светильники .Подвесной светильник прост и элегантен, но свет не будет очень ярким. Лучше всего подходит для комнаты, где вы хотите получить легкий эффект.

Встраиваемые светильники . Вы можете установить их на сводчатом потолке, если будете тщательно подходить к размещению. Неправильное размещение встраиваемых светильников придаст вашему потолку несбалансированный вид и неравномерное освещение.

Потолочный вентилятор . Вам понадобится удлинительная штанга, и вы должны будете убедиться, что ширина лезвия соответствует вашему пространству.

Что вам понадобится

Ваш список оборудования будет включать как минимум следующие позиции:

  • лестница высотой не менее 14 футов;
  • рыболовная лента;
  • кабельных соединителей и стержней;
  • пила для гипсокартона и материалы для ремонта гипсокартона;
  • сводчатый или соборный балдахин.

Что вам нужно знать

Куда идет проводка? Сможете ли вы просверлить пустотелые балки или придется рвать гипсокартон?

Какой свет вы устанавливаете? Работа, которую вы выполняете, и расположение проводов будут зависеть от того, устанавливаете ли вы потолочный вентилятор, встраиваемые светильники, люстру или подвесной светильник. Встраиваемые светильники , в частности, требуют экспертных навыков для правильного измерения, размещения и установки.

Каков ваш уровень знаний? Подвесить что-либо к высокому потолку неправильной формы сложно. Вам нужно подходящее оборудование, и вам нужно знать, что вы делаете, сидя на лестнице, в ограниченном пространстве и достигая высоты.

Есть способ лучше? Ответ положительный, безусловно. Позвоните одному из профессиональных электриков SESCOS , чтобы выполнить работу быстро, безопасно и аккуратно.

Получите необходимую помощь специалиста

Установка светильника или потолочного вентилятора на сводчатый потолок — отличная идея, но попытка сделать это самостоятельно может обернуться катастрофой. Не рискуйте неправильно установленным светом, небезопасной электропроводкой или опасным падением.

Электрик SESCOS выполнит свою работу и позволит вам насладиться обновленным потолком. Позвоните в SESCOS сегодня , чтобы получить все необходимое для освещения.

Провода для динамиков объемного звука

Когда мои друзья начинают спрашивать о добавлении динамиков объемного звука, я в восторге.Но потом они сетуют на проложенные провода, и я вынужден вмешаться. Это не так сложно, как кажется, и никогда не было случая, чтобы мне не удавалось найти способ успешно проложить провода для динамиков объемного звука, расположенных в задней части комнаты. Некоторые работы по электромонтажу были более трудными, чем другие, но всегда есть решение, если проявить терпение и приложить достаточно усилий.

Три основных метода

Есть много разных способов прокладки проводов для динамиков объемного звука, проводя их из одной части комнаты в другую.Я обнаружил, что вы можете суммировать методы по трем основным категориям:

  • Прокладка проводов объемного звука через плинтусы и плинтус
  • Подключение динамиков объемного звука через подвесное пространство или чердак
  • Прокладка проводов объемного звука с использованием коронки

В каждой ситуации, в которой я оказался, никогда не было случая, чтобы один из этих трех методов (или комбинация всех трех) не позволял мне добраться из точки «А» в точку «Б» в комнате для прослушивания. .Очевидно, что электромонтаж дома в новостройке — лучший метод из всех, но большинство из нас попросту не в этом. Я поделюсь с вами некоторыми мыслями и указаниями по каждому из них, и, надеюсь, это послужит отличным руководством при установке проводки, если вы обнаружите, что захотите добавить динамики объемного звучания в свой дом.

Прокладка проводов объемного звука через базовые платы и молдинг основной платы

Это действительно самый простой способ прокладки проводов для динамиков объемного звука, если у вас есть ковровое покрытие в комнате, и вы можете перемещаться из одного места в другое, не сталкиваясь с дверным проемом без порога.Даже тогда есть варианты.

Ковры укладываются с помощью прихваток. Эти прихватки обычно укладываются на полдюйма от стены, что дает вам хороший канал позади них для прокладки проводки. Кроме того, плинтус обычно устанавливается немного выше пола, оставляя вам еще один канал для прокладки кабелей.

Прокладка проводов в основной плате

Рекомендуемые инструменты: Плоскогубцы, отвертка, бритвенный нож, рыбная лента, рулетка, приспособления для зачистки проводов

Шаги по установке провода динамика под плинтусом

Основные шаги по установке проводки с использованием этого метода:

  1. С помощью плоскогубцев приподнимите ковер с той области, которая находится сразу за аудио / видео аппаратурой, где начнет свой путь проводка громкоговорителей.
  2. Обратите внимание на зазор между полоской прихватки ковра и плинтусом, а также зазор под плинтусом. Вы можете использовать это, чтобы спрятать кабели и убрать их с дороги.
  3. Проложите кабели — от электроники AV до громкоговорителей объемного звучания. Хотя в некоторых редких комнатах можно проложить кабели в двух разных направлениях, чтобы добраться до громкоговорителей объемного звучания, более вероятно, что вы будете проложены двумя парами кабелей по всей длине. Затем одна пара кабелей продолжит свой путь ко второму динамику объемного звучания.
  4. Используйте плоскогубцы, чтобы крепко схватить ковровое покрытие, и для начала потяните вверх примерно на два погонных фута.
  5. Заправляя кабель в зазор между плинтусом и прихваткой, положите ковер на место, соблюдая осторожность, чтобы острые прихватки не проткнули проводку (или ваши пальцы!) И не образовали трещину. короткая! Укладывая ковер, подтягивайте еще немного. Это создаст приятный непрерывный поток работы, а также гарантирует, что вам не придется повторно растягивать ковер, чтобы вернуть его на место, как вы его нашли.
  6. Когда вы дойдете до первого динамика объемного звучания, дайте возможность проводу динамика выходить из основной платы и поднимитесь по стойке динамика объемного звучания к динамику. Если ваш динамик объемного звучания можно установить на стене, тогда (см. Наше примечание ниже) просверлите отверстие в стене, чтобы вы могли вставить туда кабель динамика и пропустить его в полость стены. Скорее всего, вам придется использовать рыбную ленту, чтобы протянуть кабель динамика вверх, через нижнее отверстие и наружу из отверстия динамика объемного звучания.
  7. Продолжайте второй кабель динамика объемного звучания, пока не дойдете до второго динамика объемного звучания.Проделайте вышеуказанные шаги и для этого динамика.

Бонус к основной плате: Для еще более аккуратного вида рассмотрите возможность установки настенной пластины с разъемами для динамиков на задней части стойки AV и на динамиках объемного звучания (если они находятся рядом со стеной и на стойках). Осторожно просверлите отверстие в основании стены за AV-оборудованием или динамиками и протяните провод вверх, подключив его к задней части настенной пластины разъема динамика. Теперь у вас будет полностью законченный вид, который намного лучше, чем если бы акустическая проводка просто уткнулась в ковер у плинтуса.Вот как профессионал закончил бы свою работу, и нет причин, по которым вы тоже не можете этого сделать.

Прокладка проводов для громкоговорителей объемного звука с использованием доступа на чердак или на чердак

При прокладке проводки объемного звука на чердаке или в подвальном помещении вам может потребоваться проконсультироваться с электриком в вашем районе (мы не можем сказать вам, что законно или разрешено в вашем местном муниципалитете ). Однако, если у вас все в порядке, этот метод часто бывает более или менее сложным из-за расположения динамиков по отношению к внутренним или внешним стенам.

Для доступа на чердак проще всего использовать внутренние стены, а через внешние стены проще получить доступ в пространство для лазания. Однако концепции те же. По сути, вы прокладываете проводку вверх или вниз по стене от одного места к другому. Сложная часть всегда будет знать, где вы находитесь, и найти правильную полость в стене. Но и для этого у меня есть несколько уловок.

Рекомендуемые инструменты: Аккумуляторная дрель, сверло по дереву 1/2 дюйма, фонарик / налобный фонарь, прибор для поиска гвоздей, бритвенный нож, рыболовная лента, рулетка, приспособления для зачистки проводов, металлическая вешалка для одежды или кусок проволоки 12-го калибра, отвертка, молоток, одноблочный низковольтный блок (-ы), скобы для проводов

Шаги по прокладке провода динамика в подвесном пространстве или на чердаках

Основные этапы прокладки проводов динамиков объемного звучания с использованием этого метода:

  1. Спланируйте прокладку кабеля.Вам нужен самый простой маршрут, поэтому проверьте свой чердак или пространство для обхода (или и то, и другое), чтобы увидеть, какой способ будет проще всего. Что хорошо в этом методе, так это то, что вы можете буквально переходить из любого места в любое другое, если у вас есть доступ и нужные инструменты для работы.
  2. Когда вы узнаете, в каком направлении вы собираетесь, найдите полость в стене за вашим AV-оборудованием. Если на стене есть розетка (а, скорее всего, она есть), то у вас будет основание для справки, когда вы доберетесь до чердака или в подполье.Найдите выходящий кабель питания и затем измерьте его соответственно, чтобы добраться до требуемой полости в стене. Используйте прибор для поиска стоек на стене ниже, чтобы определить, как далеко от розетки вам нужно пройти, чтобы попасть в открытую полость в стене. По возможности избегайте прокладки провода динамика в той же полости стены, что и линии электропередач (это фактически нарушает несколько строительных норм).
  3. Вырежьте одинарное отверстие для низковольтной коробки в стене за AV-оборудованием. Обычно они находятся на высоте 18 дюймов от пола, но старайтесь соответствовать высоте ближайшей выпускной коробки, чтобы она выглядела однородной.
  4. Помните, что вы соединяете точки — вот и все. Затем вы хотите пройти на чердак или под ним в пространство для обхода и просверлить вверх там, где вы определили пространство стены. В этом помогает использование партнера. Если вы начнете проходить там, где не должны, вы часто можете услышать, где именно сверло выйдет, прежде чем оно попадет туда. Я сэкономил бесчисленные часы и нервы, попросив друга сказать мне, что я сверлял в неправильном месте.
    Быстрый совет: Просверлите и проткните вешалку для одежды или аналогичный провод снизу, чтобы быстро и легко определить правильное местоположение изнутри чердака (вы увидите, как провод выходит через изоляцию, и избежать лишних хлопот.)
  5. Повторите этот процесс на чердаке / на чердаке для каждого местоположения динамика объемного звучания. Для крепления на стойке вам понадобится настенная пластина для разъемов динамиков высотой примерно 18 дюймов. В случае настенного или потолочного крепления вы, вероятно, захотите подключить динамик напрямую, без настенной пластины.
  6. Проложите проводку от точки к точке, используя рыболовную ленту, когда это необходимо, чтобы протянуть ее через чердак или дыру в лазарете к следующему месту.На чердаке или в подполье всегда закрепляйте провод с помощью скоб и молотка. Вы не хотите, чтобы провод болтался, так как это может стать опасностью или даже быть поврежденным по ошибке во время будущего ремонта или ремонта.
  7. Подключите кабель динамика к пластинам или динамикам по желанию.

Прокладка проводов объемного звука с использованием литья под коронку

Это, пожалуй, мой любимый метод, в основном потому, что вы также получаете красивую корону в сделке! Это требует больше работы, чем другие методы, но приносит огромную выгоду и может убедить вашу вторую половину выбрать систему объемного звучания.(Она получит лепной венец из сделки!)

Здесь также применимы многие принципы, изученные в первых двух методах, за большим исключением, что вы используете потолок, чтобы обогнуть комнату с помощью провода громкоговорителя. Это решение, которое я впервые попробовал еще в 2008 году, и с тех пор оно входит в мой список рекомендаций. Имейте в виду, что молдинг без проводов громкоговорителей достаточно сложно установить, если вы этого не делали раньше.

Прокладка проволоки за карнизами

Рекомендуемые инструменты: Торцовочная пила, аккумуляторная дрель, сверло по дереву 1 ″, устройство для поиска гвоздей, бритвенный нож, рыболовная лента, рулетка, устройства для зачистки проводов, отвертка, молоток, низковольтный низковольтный блок ( es), скобы для проволоки

Этапы прокладки проводов за литьем короны

Хотя мы не будем вдаваться в подробности установки молдинга, вот шаги по размещению проволоки за ним.

  1. Установить планки обшивки 1 × 2 на стене по периметру помещения. Вы разместите кабели над этим куском дерева, и он также послужит надежной опорной точкой для карниза. Я видел, как люди просто ловили проволоку за карнизами короны. Однако я считаю наш метод более надежным и постоянным. Совет: используйте тестовый образец 1 × 2 и обрезок молдинга, чтобы определить точную высоту, на которой вы должны установить планки обшивки вдоль стены. В моей установке расстояние между полосой составляло около 0.75 ″ от потолка. Обеспечьте зазор на 2-3 дюйма между полосами в каждом месте, где потребуется доступ к кабелю от стены.
  2. Опять же, спланируйте, как вы хотите проложить кабель. Вам нужен самый простой и прямой маршрут. Как правило, это означает, что нужно подниматься по стене из-за AV-оборудования и спускаться по стене для каждой колонки окружающего звучания. Я предпочитаю соединять окружающие элементы вместе, а не разделять их на части, даже если для этого потребуется чуть больше кабеля. Проще всего сделать все сразу, а не запускать две совершенно разные строки.
  3. Вырежьте одинарное отверстие для низковольтной коробки в стене за AV-оборудованием и вырежьте 1-дюймовый квадрат в потолке. Используйте рыболовную ленту, чтобы протянуть две пары проводов динамика от низковольтной коробки до стены и вывести через 1-дюймовое отверстие для доступа.
  4. Проложите обе пары проводов громкоговорителей по комнате, прикрепив их к верхней части планок обшивки. Остановитесь, когда дойдете до первого динамика объемного звучания.
  5. Вырежьте квадрат размером 1 дюйм на потолке в месте установки первого динамика объемного звучания.Для крепления на стойке вам понадобится настенная пластина для разъемов громкоговорителей на расстоянии примерно 18 дюймов от пола. Для настенного крепления вы, вероятно, захотите вырезать еще одно отверстие, в котором будет установлен динамик. Проконсультируйтесь с руководством пользователя вашей колонки, чтобы понять, какой способ настенного крепления предпочтительнее. Для потолочного динамика объемного звучания найдите место, где динамик будет установлен, и вырежьте отверстие для динамика, используя шаблон. Обратите внимание на расположение потолочных балок.
  6. Протяните первую пару проводов динамика по мере необходимости, чтобы добраться до первого динамика объемного звучания.
  7. Перейдите ко второму расположению динамика и повторите шаг 5.
Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован.
