Станки своими руками в домашних условиях: Делаем самодельные станки и инструменты своими руками

Содержание

Станки своими руками в домашних условиях видео

Как сделать своими руками станки и приспособления для домашней мастерской

У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

циркулярная пила;
шлифовальный;
отрезной;
точило;
токарный.

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Видео: самодельная циркулярка+рубанок

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Видео: оборудуем мастерскую самостоятельно

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Видео: токарный станок по дереву

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

Инструменты для ремонта машины.
Вместительные стеллажи для их размещения.
Гаражный верстак.
Крючки.
Полки или кронштейны для шин.
Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Сообщества › Сделай Сам › Блог › Токарный станок по дереву своими руками

Приветствую автолюбителей – гаражных самоделкиных. Предлагаю ознакомится с моей версией изготовления токарного станка по дереву с приводом от дрели. Надеюсь, кого-то воодушевит мой проект на создание своего станка. Конструкция получилась надежной, жесткой и безопасной – работать на таком самодельном станке не страшно (по крайней мере мне, возможно самоделкины с драйва меня переубедят, но это не точно).

Для начала я смоделировал будущую поделку в 3D, и только потом приступил к изготовлению.

Сложно описать весь процесс в одной статье, потому пройдемся по основным узлам.
Основание
Основание я изготовил из листа ДСП с двумя направляющими из бруса 50х50.

Изготовлена из фанеры 10 мм, брусков 30х50 и 45х90 мм.

Конструктивно сделана аналогично передней

Подручник также сделан из фанеры толщиной 10 мм и бруска 50х50 мм с накладкой из металлического уголка (уголок даже не знаю от чего – валялись в гараже до лучших времен и их славный час, как мы видим, настал).

Закрепляются подвижные части при помощи вот таких самодельных винтов

Смотрите также

Метки: sam_столяр, sam_инструмент, sam_кулибин, токарный станок

Комментарии 63

Д.день) а нет возможности пересохранить модель в формате stl, либо obj, либо svg?

всем привет, никому не интересен станок деревообрабатывающий Metabo swift 260

ЧПУ нет — не кошерно)))

Красиво и правильно сделано, не хватает только защиты. Но я бы лучше купил советский станок для школьников. Цены на авито в районе 3-6 тыс. Зато из металла. Школьные СТД-120М. Новый СТД-450 стоит в районе 8 тыс.

Приветствую вас! Работа слов нет! Классная! Судя по тому что вы професионально работаете с деревом мой вопрос будет к стати, подскажите чем лучше клеить фанеру, чтобы хорошо держалось?Буду очень признателен за ответ!

Titebond — дорого-богато, но надежней непридумаешь
Если площадь большая, то ПВА тоже будет держать отлично

Я извиняюсь за назойливость но titebond видов немеренно, каким вы пользуетесь? Мне поверхности 4см в ширину и 80см в длинну в пакет собрать надо физическое воздействие на деталь по плоскости не вребро.

Я не так много клею и не считаю себя специалистом. В вашем случае я думаю вам подойдет любой столярный клей, главное место склейки прижать посильнее

Очень шумный и много лишнего. Могли бы сделать в разы проще. Такой, каким я пользуюсь уже 12 лет!

Интересная идея, проще действительно трудно придумать

Тоже делал себе токарный…ПРавда из металла и отдельным движком, реверс, все дела. И уже несколько лет стоит, пару ручек вырезал. Нафига он мне нужен? Выкинуть жалко, а место занимает. Что Вы делаете на токарном?

Прикольно. Но вряд ли дрель предназначена для длительной работы

+1, надо что-то другое бы подобрать.

Прикольно. Но вряд ли дрель предназначена для длительной работы

кнопка с фиксацией подразумевает, что палец развалится раньше, чем дрель)

Заметил Ваш сверлильный станок. Есть обзор по нему?

Есть —

)))) В далёком 1998 годе, отделывали мы коттедж и была в нём лестница деревянная с балясинами с осины .Заказчик не расчитал их число и не хватало трёх… заказывать было поздно, контора сдулась.а заготовки для них были .

Скамейка деревянная как станина, дрель советская мощная установлена, суппорт сделан, кнопку вкл-выкл шоб под ногой лежала и работала только при нажатии на неё, ну и планка, упор для стамески .стамески китайские, длинные, разной ширины .и всё !

брус окультуриваешь, топором углы стёсываешь, по шаблону форму намечаешь и вперёд ! ))) день -балясина, вырезанная и шкуркой отполирована )))

Далее скамейка опять приобрела нормальный вид ))))

Станки по дереву для домашней мастерской: чертежи, инструкции и фото-примеры

На чтение: 15 минут Нет времени?

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы .

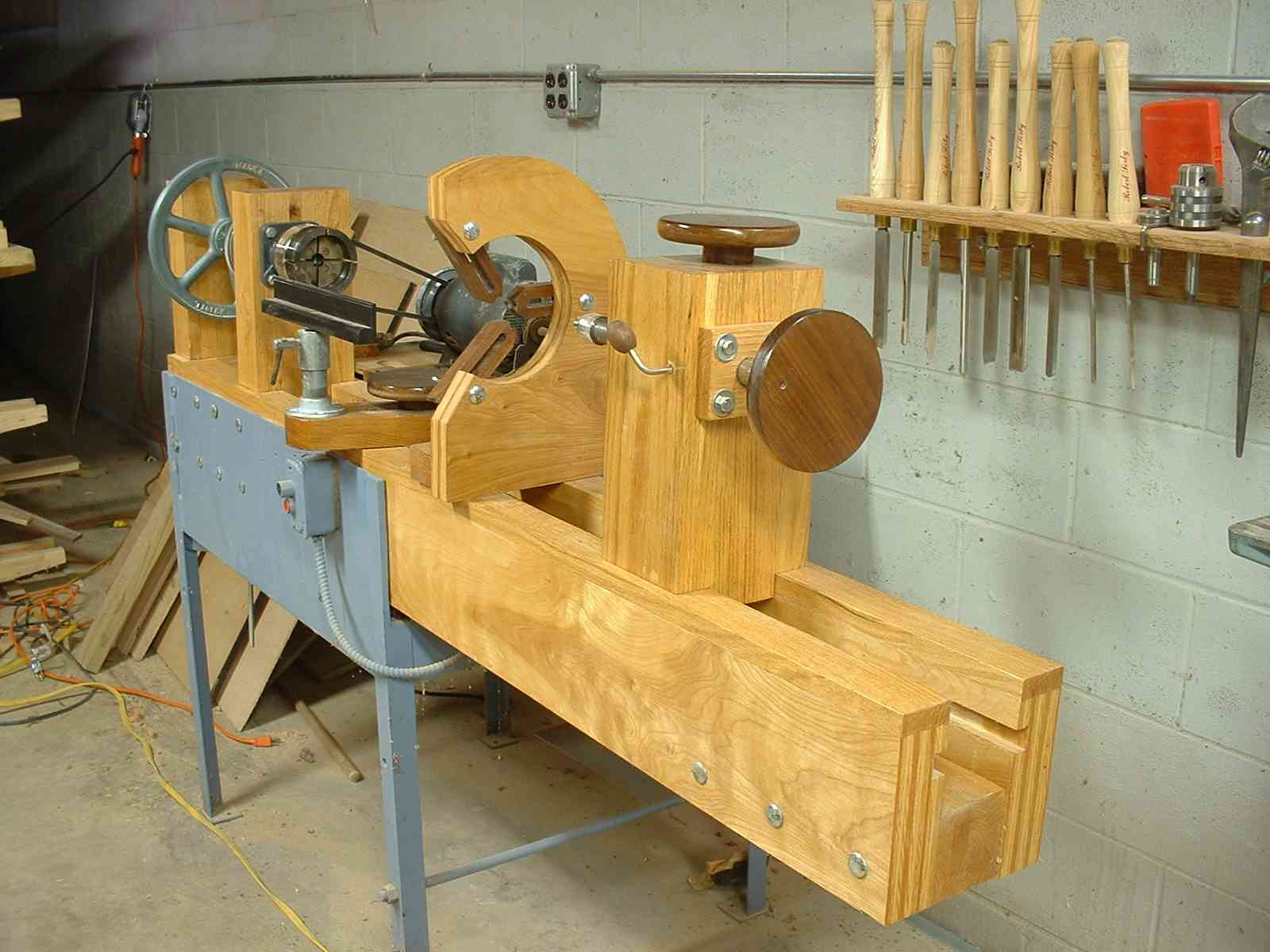

Красивый самодельный станок для работы с древесиной

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

Самодельная циркуляционная пила

Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
Для выпуска дверей и окон применяют фрезерные модели.
Чтобы обстругать доски понадобится рейсмусовый станок.
Копировально-фрезерные применяются для создания изделий необычных форм.
Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.

Торцовочная пила руками «самоделкиных»

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

токарный станок;
циркулярную пилу;
фрезерное оборудование;
рейсмусовый станок;
шлифовальный и фуговальный вариант.

Небольшое токарное оборудование

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Подробная схема со всеми размерами

Чертеж с габаритами элементов

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

станина;
стойки передние и задние;
мотор электрический;
ведущий и управляемый центры;
крепеж для инструмента.

Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:

Иллюстрация	Последовательность действий
	Выбираете точило по дереву или делает его самостоятельно, но так, чтобы потом не пришлось менять. Используйте высокое положение оси с закрытым типом подшипников и шайбой для фиксации дисков. С одной стороны оси устанавливаете диски, управляющие скоростью вращения, с другой – планшайбу для работы с древесиной.
	Станину делаете из двух параллельных швеллеров, между которыми расположена направляющая. Длина заготовок напрямую зависит от размеров направляющей. С одной ее стороны привариваете швеллер в виде буквы «П», а второй конец закрываете уголком из металла.
	Суппорт можно собрать из нескольких труб, вставленных друг в друга, чтобы оставалась возможность регулировки высоты. Фиксация нужного положения осуществляется при помощи болтов. В качестве упора используйте горизонтальную планку. Соблюдайте все размеры из чертежей.
	В роли шкива выступает старый патрон от дрели. Ведомые элементы собираются из фанеры в два слоя. Планшайбу также изготавливаете из фанеры. Металлическую основу устанавливаете на опоры. В месте расположения передней бабки собираете площадку. Ее можно сделать также из фанеры. На площадке закрепляете электромотор.
	Мотор фиксируете на небольшой пластине, чтобы изменять силу натяжения ремня. Когда все элементы собраны по схеме, проверяете работоспособность устройства и переходите к активному использованию.

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Варианты покупных резцов

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
тангенциальные: для касательной обработки и формирования сложного рисунки.

Самодельные приспособления для работы с древесиной

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Схемы токарных резцов

Вариант изготовления самодельного резца посмотрите в видеоматериале:

Самодельные станки и приспособления для домашней мастерской

Дрель электрическая — это компактная, лёгкая, простая в эксплуатации и транспортировке машина. Она незаменима в домашней мастерской, в гараже и на стройке. Кроме сверлильных операций, её можно приспособить для выполнения токарных, фрезерных, шлифовальных и других работ. Многие умельцы на базе дрели создают самодельные станки и приспособления для домашней мастерской. Их используют в гараже для простых токарных работ по дереву и металлу.

Оборудование мастерской

Не всегда с помощью ручной дрели можно просверлить точное отверстие. Если возникла такая необходимость, применяют стационарный сверлильный станок. Он, безусловно, точный и безопасный, что и нужно при обработке твёрдых элементов сверлом большого диаметра.

В гараже или мастерской редко встретишь такой станок в основном из-за цены, он дорогой, кроме того, громоздкий, занимает много места, используется редко. Дрель на штативе — лёгкая, удобная в транспортировке конструкция, при этом выполнит все требования, предъявляемые к настольному сверлильному станку.

Стационарное сверлильное устройство

Самодельный станок на базе дрели обеспечит высокую точность сверления в любых условиях — устанавливается на столешницу верстака или на полу. Он состоит из нескольких элементов. Главными, конечно, являются основание и колонна. Первая деталь отвечает за стабильность машины, установленной на ровной поверхности. Вторая, в свою очередь, позволяет плавно и очень точно перемещать дрель вверх и вниз при бурении.

Стальная колонна не деформируется даже под воздействием наибольшего давления, чтобы обеспечить перпендикулярность сверления. Помимо высокой точности, стоит упомянуть о безопасности работы. Если надёжно закрепить заготовку в тисках на рабочем столе, то во время сверления не возникнет риска травмы.

Настольный станок на базе дрели обеспечивает точное сверление отверстий в деталях сложных форм, например, круглых, овальных, а также под углом в 90 градусов. Без него не обойтись домашнему мастеру, где инструмент не используется интенсивно. Для изготовления настольного вертикально-сверлильного станка на базе дрели можно использовать готовые стойки или штативы. Они вполне пригодные для применения.

Как гарантирует производитель, стойка для вертикального бурения пригодится везде, где существует необходимость выполнения сверлильных операций при ремонте металлических конструкций, деревянных деталей. Изделие изготовлено из качественных материалов, обеспечивает стабильность и надёжность крепления, благодаря чему качество работы хорошее. Продукт этого типа отлично сокращает время на работу.

В частных гаражах можно встретить самодельные станки, где в качестве стойки для дрели приспособлены штативы от фотоувеличителей и кодоскопов, домкраты и автомобильные рулевые рейки подходящей конструкции. Есть станки, изготовленные полностью из дерева. Дрель представляет собой универсальный механизм, при помощи которого можно конструировать самодельные станки по дереву.

Деревообрабатывающий станок

Используя дрель в качестве электрического привода, можно собрать самодельные станки и приспособления для гаража. Например, токарный станок по дереву за несколько дней из доски и горсти шурупов. Чертежей для изготовления станков никто не делает, всё создаётся по придуманному проекту.

Начать нужно с поиска подходящей доски для основания, на котором будет крепиться передняя бабка с отверстием под шейку дрели.
Затем сделать заднюю бабку. Для этого к бруску, который будет скользить по станине, прикрепить стойку для центра задней бабки. В стойке сделать гнездо под подшипник. По диаметру внутреннего кольца подшипника из болта выточить центр, запрессовать в подшипник.
Задняя бабка имеет прорезь, а в станине установлена шпилька, на которую надевается бабка и фиксируется гайкой с барашком. В патрон дрели зажимается трезубец, на который одним концом крепится заготовка, другой поджимается центром задней бабки. Простой, рабочий станок по дереву для домашней мастерской готов.

Кроме самодельного сверлильного и токарного оборудования домашней мастерской, своими руками можно сделать фрезерный станок по дереву. Для привода можно выбрать электродрель или ручной фрезер.

Станина для болгарки

Болгарка, как и электродрель, стремительно вошла в нашу жизнь и заняла место универсального инструмента. С её помощью можно резать трубы, листовой металл и прутки, камень и плитку, шлифовать и полировать. Широкое применение она нашла в автосервисе при ремонте кузовов машин. Для удобства в работе можно сделать отрезной станок.

Чтобы было дешевле и проще, делают его из дерева. Как и в каждом станке делается основание, материалом может быть древесно-стружечная плита размером 400 х 400 х 20 миллиметров. Снизу к плите шурупами присоединить ножки в виде двух реек 40 х 40 миллиметров. Сверху к плите прикрепить брусок высотой 100 миллиметров, толщиной 50 миллиметров. К бруску шурупами крепится дверная петля с длинной пластиной. К пластине крепится болгарка при помощи хомута. Все, самодельное приспособление для домашней мастерской, выполняющее роль отрезного станка готово. Для безопасной работы на основание устанавливают машинные тиски.

Точило для гаража

Наждак, электроточило, станок заточной — так называют инструмент, без которого не обходится мастерская, частный гараж, автосервис. Точило самое нужное приспособление при ремонте автомобилей, изготовлении слесарных изделий, заточке инструмента, шлифовке металлической поверхности поделок. Необязательно покупать этот полезный механизм, вполне можно обойтись самоделкой на базе электродрели. Для начала необходимо выбрать место на столе и при помощи двух деревянных скоб толщиной 40 миллиметров и двух шурупов закрепить дрель.

Для упора руки или инструмента надо сделать подручник. Для этого можно применить толстослойную фанеру толщиной 20 миллиметров. Крепится подручник к столу, выставляется под наждачным кругом. Для того чтобы стружка свободно падала на пол и была возможность использовать наждачные круги разного диаметра в подручнике вырезается прямоугольное отверстие шириной чуть больше толщины абразивного инструмента. Для регулировки подручника на разную высоту необходимо установить набор пластин из фанеры, и закрепить шурупами. Верхнюю плоскость подручника закрыть стальной пластиной. Всё, полезный электроинструмент для дома готов к эксплуатации.

Фрезерные машины

Среди специалистов по деревообработке бытует мнение, что фрезер самый необходимый инструмент для столярной мастерской. Он может даже заменить некоторые электроинструменты, например, циркулярную пилу, дрель и даже фуганок. Существует два основных вида фрезеров:

Погружной работает следующим образом: фреза погружается в материал и движется по заданному контуру. Кромочный не позволяет погружать фрезу, у него глубина фрезерования выставляется заранее и фиксируется. По мощности фрезеры делятся на три категории:

малый от 500 до 1200 ватт;
средний от 1100 до 1900 ватт;
мощный от 1900 до 2400 ватт.

Фрезеры малой мощности лёгкие, компактные, манёвренные, удобные в эксплуатации и позволяют выполнять все задачи домашней мастерской — это лучший выбор для дома. Правда, малая мощность накладывает свои ограничения. Устройство работает с фрезами диаметром до 32 миллиметров, есть ограничения по длине. Если предстоит изготовлять шкатулки, рамки, этой машины вполне достаточно.

Используя электродрель или фрезер можно изготовить полезное приспособление для электроинструмента своими руками — фрезерный стол. Такое приспособление пригодится, если придётся изготавливать профильные изделия из дерева. Для этих целей можно приспособить обыкновенный стол, усилив столешницу листовым металлом толщиной два миллиметра.

Под столом к столешнице крепится фрезер. На столе устанавливается упорная доска, которая двигается под установленный размер и фиксируется прижимными болтами. Механизм подачи фрезы — лифт, изготавливается из обычного автомобильного домкрата, который устанавливается на металлических кронштейнах под столом. Готовая самоделка радует глаз.

Меняя фрезы можно выполнять различные фрезерные работы. В целом устройство представляет собой профессиональный фрезерный станок по дереву для домашней мастерской. На нём удобно выбирать пазы, фрезеровать четверть на рамках, обрабатывать конфигурацию плинтусов.

Электродрель, болгарка, ручной фрезер — инструменты, на базе которых можно создавать приспособления и многофункциональные станки, значительно облегчающие работу домашнего мастера.

Станки Своими Руками В Домашних Условиях

Шикарный станок своими руками!!Результат порадовал!

Всем привет!!Сегодня сделал нереально крутую самоделку!! Сам в восторге от нее! Уверен, понравится и вам.

СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ! КРЕАТИВНЫЕ ИДЕИ, ПРИСПОСОБЛЕНИЯ И НАСАДКИ ДЛЯ РАБОТЫ

ИНТЕРЕСНЫЕ ИДЕИ И ПРИСПОСОБЫ РЕКОМЕНДУЮ. Как сделать СВОИМИ РУКАМИ КРУТЫЕ.

Простейший шлифовальный станок в домашних условиях своими руками за 5 минут!

Простейший шлифовальный станок в домашних условиях своими руками за 5 минут! Покажу как сделать, простой.

Крутой станок из обычной дрели!Ты будешь в шоке от этой самоделки.

Друзья в этом видео идея создания полезного приспособления которое каждый сможет сделать сам своими рукам.

Токарный станок своими руками

Группа ВКонтакте — Реклама и сотрудничество — #токарный станок.

Супер самоделка для ГАРАЖА и МАСТЕРСКОЙ / Это вообще немыслимо!

Супер самоделка из обычного подшипника! Это вообще не мысленно! Сегодня у нас очень интересная самоделка.

Как сделать шлакоблок своими руками Самодельный станок

На даному відео ви можете побачити повний процес виготовлення шлакоблоків у домашніх умовах, використову.

Крутой заточной станок в домашних условиях своими руками за 7 минут!

Крутой заточной станок в домашних условиях своими руками за 7 минут! Покажу как сделать, крутой заточной.

Как сделать кирпичи своими руками ! Станок для производства кирпичей!

своими руками, кирпич, декор, ремонт, кирпичи, производство кирпича, имитация кирпича, лофт, декоративная.

Производство кирпича в домашних условиях

Самодельный станок для производства кирпича в домашних условиях своими руками. Его также можно использова.

СТАНОК ИЗ ЛОБЗИКА. СВОИМИ РУКАМИ В ДОМАШНИХ УСЛОВИЯХ!!

ЧУМОВАЯ ПРИСПОСОБА. НЕ ВЫБРАСЫВАЙТЕ СТАРЫЙ ВЫКЛЮЧАТЕЛЬ И РОЗЕТКУ. Всем привет. В очередной раз делаю.

Станки и Самодельные Изобретения Своими Руками ТОП КРУТЫХ САМОДЕЛОК

Станки и Самодельные Изобретения Своими Руками ТОП КРУТЫХ САМОДЕЛОК Прикольные самоделки и лайфхаки.

Самодельный станок для производства кирпича

Самодельный станок для производства кирпича в домашних условиях.

КИТАЙЦЫ ДО ТАКОГО ЕЩЁ НЕ ДОДУМАЛИСЬ!!

КАНАЛ где я буду прокачивать ТАЧКУ: ️⚒️⚒️Я НАЧАЛ СТРОИТЬ МАСТЕРСКУЮ, ВСЯ СТРОЙКА БУДЕТ.

Станок за копейки для обычной болгарки.

Полезная самоделка для обычной болгарки расширяющая ее функции. Быстро и просто сделать своими руками.

Холодная ковка БЕЗ ВЛОЖЕНИЙ. своими руками

Самодельный станок для холодной ковки собранный на коленки за пару часов из металлолома без финансовых.

Ковёр бесплатно своими руками.

1. Находим дома или у соседей несколько ненужных планок и 2. Делаем станок. Набиваем гвоздики. Я не покупала.

Мало кто знает об этой функции БОЛГАРКИ . Невероятно на что способна БОЛГАРКА с этой ПРИСПОСОБОЙ!

Друзья всем привет, сегодня делаем очень полезную приспособу под определенные задачи. Всем приятного просм.

Самодельный прессователь опилок в топливные брикеты

Листогиб это Просто. Как сделать самодельный листогибочный станок своими руками

Листогиб это Просто. Как сделать самодельный листогибочный станок своими руками за пару часов. На самом.

ШИКАРНАЯ ИДЕЯ из профильной трубы!БЫСТРЫЙ ЗАЖИМ!Не думал что так получится!

КЛАССНАЯ и ПРОСТАЯ ИДЕЯ из профильной трубы! Мегаполезная самоделка своими руками! Девайс! Для гаража! Поле.

Как сделать распиловочный станок в домашних условиях. Своими руками.

Всем привет. Сегодня я рассказываю о том как сделать своими руками в домашних условиях станочек для распил.

КАК же я раньше до этого не додумался?! Вторая жизнь старого огнетушителя!

КЛАССНАЯ и ПРОСТАЯ ИДЕЯ из старого огнетушителя! Мегаполезная самоделка своими руками! Девайс! Для гаража.

Деревообрабатывающий станок для дома своими руками

деревообрабатывающие станки #деревообрабатывающие станки для дома #комбинированный станок станки по.

Переработка пластикового мусора в домашних условиях.термопласт своими руками.

На моём канале появилась более продвинутая версия этого станка .

Гриндер своими руками. Минимум вложений.

Гриндер самодельный, вложено максимум 500 р. Двигатель от стиральной машины, ролики из фанеры и от ГРМ. Помощ.

Самодельная пилорама -из того что было. .

в комментарии написать- ДЛЯ ВАНИ КОВАЛЯ. . ЧАСТЬ № 2 .

Что можно сделать из ХЛАМА/МЕТАЛЛОЛОМА! КЛАССНЫЙ СТАНОК своими руками!

Что я сделал из хлама, металлолома! Давно планировал сделать что то подобное,но ставил себе одно условие.

КЛАССНАЯ ИДЕЯ для изготовления круглых палочек на циркулярном станке.

В данном видео покажу как при помощи круглопильного станка и дрели изготовить круглые палочки. Полезные.

СВЕРЛОТОЧИЛКА

Заточной станок для сверл, сделанный своими руками в домашних условиях. Малогабаритный, удобный в пользова.

ПЕЧАТНЫЙ СТАНОК ДЛЯ ДЕНЕГ СВОИМИ РУКАМИ

У вас до сих пор нет печатной машинки для денег? Тогда вам просто необходимо посмотреть этот ролик до конца.

МОЩНЫЙ СТАНОК 3 в 1. Должен быть у каждого мужика

Купить настольный токарный JET BD-6 по лучшей цене тут: Всем ПРИВЕТ. Рад представить вам мощны.

ТРУБОГИБ своими руками или Как сделать ТРУБОГИБ в домашних условиях

Сделали ручной трубогиб из железяк купленных на металлоприемке. В этом видео полная инструкция по сборке.

Сверлильный станок своими руками. Часть 1

Добрый день, друзья! Зимой вечера длинные, поэтому начал приводить свои станки в современный вид. Первым.

Самодельные Станки и Приспособления. Домашние самоделки.

Jack`s Made Самодельные станки и приспособления, интересные идеи для домашних самоделок Вы увидите.

Крутые самодельные станки для малого бизнеса /| homemade machines for small businesses

Несколько интересных самодельных станков, которые помогут открыть свой малый и средний бизнес. Ссылки.

Станок для производства кирпича своими руками. Самоделки. Лайфхак

Как можно делать кирпичи из отсева и цемента своими руками в домашних условиях лего кирпич, лего станок.

Самодельный шлакоблочный станок.

Видеоинструкция самодельного изготовления станка для производства шлакоблоков в домашних условиях.

Как сделать топливные пеллеты своими руками.

Решил попробовать сэкономить на отоплении, не покупать пеллеты, а сделать самому, что из этого получится.

Как сделать токарный станок по металлу своими руками

Как собрать самодельный токарный станок из металла с приемки. Испытания: Видео.

Трубогиб своими руками

Для изготовления арок для арочной теплицы нужен станок, трубогиб-профелегиб .Купить его можно, но дороговат.

Самодельный токарный станок. Делаем токарный станок своими руками в домашних условиях!

Учитывая немалую стоимость токарного станка, есть смысл потратить время на то, чтобы сделать его своими.

Как сделать шлакоблоки без электроинструментов

Самодельные шлакоблоки? Легко! Способ изготовления шлакоблоков своими руками, когда электричество не обяз.

DIY Как сделать Сверлильный станок своими руками.

DIY Как сделать Сверлильный станок своими руками в домашних условиях.

Многофункциональный тренажер»Силач» своими руками.

Подробный фото отчет Чертежи- .

КРУТЫЕ САМОДЕЛКИ В ДОМАШНИХ УСЛОВИЯХ И СВОИМИ РУКАМИ! КАК СДЕЛАТЬ СВОИМИ РУКАМИ РАБОТУ ЛЕГЧЕ?

В этом выпуске хочу показать КРУТЫЕ САМОДЕЛКИ В ДОМАШНИХ УСЛОВИЯХ И СВОИМИ РУКАМИ! Посмотрим, КАК СДЕЛАТЬ.

Мой вариант ГРИНДЕРА!! Своими руками и обычным инструментом.

Я НАЧАЛ СТРОИТЬ МАСТЕРСКУЮ, ВСЯ СТРОЙКА БУДЕТ ЗДЕСЬ: РЕГУЛЯТОР МОЩНОСТИ который.

Рейсмусовый станок за 30 минут своими руками.

Как в домашних условиях сделать рейсмусовый станок из ручного электрорубанка.

Что творит этот парень. Как он до этого додумался!

Шикарная идея из обычной болгарки! Как такое приходит в голову! Сделай и себе это полезное приспособление.

брикеты в домашних условиях

самодельный станок моего производства и естественно моего создания . видео старое с моего старого канала.

Проверил ЛАЙФХАКИ ИЗ ТИК ТОКА..ОНИ РАБОТАЮТ

ДИРЕКТОР ШКОЛЫ ПРИШЕЛ К ГРИФЕРУ ДОМОЙ В РЕАЛЬНОЙ ЖИЗНИ!| АНТИ-ГРИФЕР ШОУ #229

BTS (방탄소년단) MAP OF THE SOUL : 7 ‘Interlude : Shadow’ Comeback Trailer

ЛЕДИ БАГ И СУПЕР-КОТ | ОБЛИВИО | СЕЗОН 3 | Официальный канал

8 ЛЮТЫХ СПИЧЕК, которые ПОЧТИ НИКТО не ВИДЕЛ

ОТЛИВАЮ НОВЫЙ ТОПОР ВИКИНГОВ из БРОНЗЫ — ДЕРЕВЯННАЯ БОЕВАЯ РУЧКА.. ЧТО ПОЛУЧИЛОСЬ ?

ЗАБЕЙ ГОЛ ЧТОБЫ ВЫЖИТЬ! ПРОИГРАЛ — СДЕЛАЛ ПИРСИНГ

КАЖДАЯ ЗИМА ТАКАЯ

РАЗЫГРАЙТЕ ДРУЗЕЙ! || Удивительные фокусы и розыгрыши

ТЕСТ НА ЛОГИКУ

КТО ЗАБЬЕТ МЕНЬШЕ ГОЛОВ — ВЫБЕГАЕТ ГОЛЫМ НА МОРОЗ!

Путин продаёт Россию? Факты ужасают

КТО ЛУЧШЕ НАРИСУЕТ БЛИНЧИК ПОЛУЧИТ 1,000,000 | PANCAKE ART CHALLENGE

Ищем работягу за 450к. Пионеры, СССР и детский лагерь.

Короче говоря, вечеринка пошла не по плану

Смотрите новые, популярные видеоролики онлайн в хорошем качестве. Быстрый поиск любого видео.

[email protected] Наша почта для жалоб и предложений

Как изготовить оцилиндровочный станок своими руками?

Обработка древесины проводится на протяжении нескольких столетий. Издавна оцилиндрованные бревна использовали для того, чтобы возводить дома, бани и иные сооружения. Процесс придания правильной формы бревнам достаточно сложный, предусматривает применение специальных оцилиндровочных станков. Создать оцилиндровочный станок своими руками решают многие, кто достаточно часто работает с бревнами. Ручным методом провести обработку качественно практически невозможно, при этом требуется достаточно много времени. Рассмотрим особенности того, как сделать оцилиндровочный станок своими руками, какие есть разновидности подобного оборудования и многие другие моменты.

Использование оборудования

Современные станки позволяют провести оцилиндровку так, что подготовленное бревно пригодно для установки в стеновые конструкции без финишной обработки. Функционал может существенно различаться, зависит от особенностей конструкции оцилиндровочного станка и его стоимости.

При рассмотрении все чертежей и моделей оборудования, которое используется для оцилиндровки бревен, следует уделить внимание на нижеприведенные моменты:

Создание пазов, которые могут использоваться во время монтажа для решения различных задач.
Производство обрезной доски, паркета, плашек.
Выполнение работы по оцилиндровке, в том числе и финальный этап рассматриваемой задачи.
Фрезерование поверхности древесины для достижения нужных показателей шероховатости.
Создание венцовой чашки.
Производство лафет путем распила леса.
Создание компенсационного паза при помощи установленной дисковой пилы.

Следует учитывать тот момент, что оцилиндровочный станок, созданный своими руками, может не обладать всеми функциями, так как для этого при его производстве нужно использовать сложные проекты. Проще всего создать не универсальное оборудование, которое предназначено для решения конкретных задач, к примеру, оцилиндровки заготовок.

Особенности современных промышленных моделей

Главной особенностью моделей станков, которые выпускают известные производители на сегодняшний день, является использование лазерного указателя для контроля движения каретки. Этот момент обуславливает высокую точность обработки и возможность проведения всего процесса без переустановки заготовки. Таким образом, управляемая ЧПУ каретка с набором инструментов движется по направляющим и выполняет различного рода операции.

Станок для оцилиндровки бревна

Как показывает практика, своими руками можно сделать модель, которая будет иметь ручное управление и возможность обработки заготовок длиной до 7 метров.

Особенности устройства рассматриваемой конструкции

При рассмотрении того, какие оцилиндровочный станок самодельный чертежи может иметь отметим, что зачастую конструкция имеет нижеприведенные элементы в той или форме их реализации:

Основным и самым громоздким элементом становится рама. Именно на ней концентрируется напряжения и крепятся все остальные элементы. При изготовлении рамы рекомендуется использовать прямоугольный трубопрокат. Соединение всех элементов зачастую проводится при помощи сварки, что позволяет ускорить работу и создать по-настоящему прочную конструкцию. Однако можно проводить создание рамы и при использовании сочетания болта и гайки. Разборные станины более мобильные, но обладают меньшей жесткостью.
Направляющие, по которым будет передвигаться пильный силовое и пильное устройство. Длина бревен может достигать несколько метров, а вес десятки килограмм. Для того чтобы существенно упростить задачу по обработке следует создавать самодельный оцилиндровочный станок, на котором движется инструмент, а не заготовка.
Бабки: передняя и задняя, в некоторых случаях, только одна. Они необходимы для того, чтобы крутить бревна во время их обработки. Отметим, что передняя довольно часто имеет делительную головку и систему крепления заготовки. При помощи делительной головки можно задать угол поворота на каждом этапе обработке, что необходимо для повышения качества заготовки.
В качестве режущего инструмента, как правило, используется фреза. Существует достаточно большое видов этого режущего инструмента. При рассмотрении того, как сделать фрезу своими руками отметим, что работ сложна, предусматривает использование проката из инструментальной стали, которая имеет повышенную прочность и невысокую степен обрабатываемости.
Качественная фреза имеет сменные ножи, которые можно при необходимости затачивать и заменять. Сама фреза с течением времени не изнашивается.
Чтобы правильно разместить бревно, которое имеет большой вес, устанавливаются специальные рычаги.
Ролики, выступающие в качестве упора, не позволяют бревну во время обработки провисать, тем самым существенно повышается качество получаемого материала.
Практически все модели имеют механические тормоза, которые устанавливаются на обеих сторонах каретки. Они необходимы для выполнения работы по выборке венцовой чаши.
Устройство, которое позволяет проводить вращение стала вручную на момент прорезки продольного паза.

Эти элементы имеют многие чертежи, которые можно использовать создавая оцилиндровочный станок своими руками в домашних условиях. Однако можно существенно упростить конструкцию при учете того, для решениях каких задач она создается.

Создание самодельного станка

Схема создания своими руками рассматриваемого станка предусматривает использование пилорамы в качестве основы. При проведении работы будет установлен упор вместо переднего упора, для вращения заготовки будет устанавливаться ручка или мотор.

Довольно сложно создать свой режущий инструмент – сборную фрезу. Как правило, она изготавливается путем соединения нескольких частей из прочного материала. Для передвижения фрезы устанавливается рельса.

При планировании по установке оборудования стоит помнить о том, что окончательный вес, самой конструкции и заготовки, может достигать нескольких сотен килограмм. Именно поэтому следует проводить установку станка исключительно на бетонное основание или плотно утрамбованный грунт, на котором положен толстый и прочный брус.

Оцилиндровочный станок, сделанный своими руками, не будет обладать высокой точностью и многофункциональностью как промышленные варианты исполнения, но для решения большого количества задач в быту его все же будет достаточно. Процесс сборки следующий:

Для начала следует провести сбор рамы. Для этого понадобится строительный уровень, так как погрешность не должна превышать показатель 0,5 мм на один метр. При сборку чаще всего используются прямоугольный брус из стали, реже трубы. Соединять их можно сваркой или разборным крепежным элементом, комбинировать их для упрощения процесса переустановки станка.
Следующий шаг заключается в установке силовых агрегатов и бабок. Следует учитывать важность правильного выбора электродвигателя. Ранее только трехфазные варианты исполнения подходили для рассматриваемого случая, но современные варианты исполнения двухфазных моторов стало также возможно использовать (однако их стоимость довольно велика).
Уделяем внимание на правильно и надежность крепления силового кабеля. По возможности он защищается от механического воздействия.
Устанавливаемый силовой механизм можно оборудовать стопором.
Проводится заземление. Этому моменту также нужно уделить внимание, так как металлическая конструкция выступает в качестве проводника, и при несущественном повреждении силового кабеля электродвигателя ток может уходить на раму.
При установке электродвигателя с тремя фазами для вращения бревна следует учитывать, что расположение фаз определяет направление движения выходного шпинделя. При смене фаз можно также изменить направление вращения. Стоит помнить о технике безопасности работы с электричеством, особенно в случае трехфазной сети с напряжением 380 В.

При креплении бабок обращаем внимание на надежность соединения. При этом их оси должны совпадать, так как в противном случае оцилиндрованный брус подобным станком будет иметь большую погрешность в размерах, во время работы может возникать биение. Особое внимание уделяется балансировке фрезы – не сбалансированная фреза приводит к быстрому износу всего оцилиндровочного станка. Заключительным этапом становится непосредственно установка фрезы, которая должна крепиться очень надежно, предусматривается наличие страхующего элемента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оцилиндровочный станок своими руками в домашних условиях: видео, чертежи

Использование оборудования

Создание пазов, которые могут использоваться во время монтажа для решения различных задач.
Производство обрезной доски, паркета, плашек.
Выполнение работы по оцилиндровке, в том числе и финальный этап рассматриваемой задачи.
Фрезерование поверхности древесины для достижения нужных показателей шероховатости.
Создание венцовой чашки.
Производство лафет путем распила леса.
Создание компенсационного паза при помощи установленной дисковой пилы.

Особенности современных промышленных моделей

Станок для оцилиндровки бревна

Особенности устройства рассматриваемой конструкции

Основным и самым громоздким элементом становится рама. Именно на ней концентрируется напряжения и крепятся все остальные элементы. При изготовлении рамы рекомендуется использовать прямоугольный трубопрокат. Соединение всех элементов зачастую проводится при помощи сварки, что позволяет ускорить работу и создать по-настоящему прочную конструкцию. Однако можно проводить создание рамы и при использовании сочетания болта и гайки. Разборные станины более мобильные, но обладают меньшей жесткостью.
Направляющие, по которым будет передвигаться пильный силовое и пильное устройство. Длина бревен может достигать несколько метров, а вес десятки килограмм. Для того чтобы существенно упростить задачу по обработке следует создавать самодельный оцилиндровочный станок, на котором движется инструмент, а не заготовка.
Бабки: передняя и задняя, в некоторых случаях, только одна. Они необходимы для того, чтобы крутить бревна во время их обработки. Отметим, что передняя довольно часто имеет делительную головку и систему крепления заготовки. При помощи делительной головки можно задать угол поворота на каждом этапе обработке, что необходимо для повышения качества заготовки.
В качестве режущего инструмента, как правило, используется фреза. Существует достаточно большое видов этого режущего инструмента. При рассмотрении того, как сделать фрезу своими руками отметим, что работ сложна, предусматривает использование проката из инструментальной стали, которая имеет повышенную прочность и невысокую степен обрабатываемости.
Качественная фреза имеет сменные ножи, которые можно при необходимости затачивать и заменять. Сама фреза с течением времени не изнашивается.
Чтобы правильно разместить бревно, которое имеет большой вес, устанавливаются специальные рычаги.
Ролики, выступающие в качестве упора, не позволяют бревну во время обработки провисать, тем самым существенно повышается качество получаемого материала.
Практически все модели имеют механические тормоза, которые устанавливаются на обеих сторонах каретки. Они необходимы для выполнения работы по выборке венцовой чаши.
Устройство, которое позволяет проводить вращение стала вручную на момент прорезки продольного паза.

Принцип работы

Создание самодельного станка

Последовательность обработки

Заводская модель

Для начала следует провести сбор рамы. Для этого понадобится строительный уровень, так как погрешность не должна превышать показатель 0,5 мм на один метр. При сборку чаще всего используются прямоугольный брус из стали, реже трубы. Соединять их можно сваркой или разборным крепежным элементом, комбинировать их для упрощения процесса переустановки станка.
Следующий шаг заключается в установке силовых агрегатов и бабок. Следует учитывать важность правильного выбора электродвигателя. Ранее только трехфазные варианты исполнения подходили для рассматриваемого случая, но современные варианты исполнения двухфазных моторов стало также возможно использовать (однако их стоимость довольно велика).
Уделяем внимание на правильно и надежность крепления силового кабеля. По возможности он защищается от механического воздействия.
Устанавливаемый силовой механизм можно оборудовать стопором.
Проводится заземление. Этому моменту также нужно уделить внимание, так как металлическая конструкция выступает в качестве проводника, и при несущественном повреждении силового кабеля электродвигателя ток может уходить на раму.
При установке электродвигателя с тремя фазами для вращения бревна следует учитывать, что расположение фаз определяет направление движения выходного шпинделя. При смене фаз можно также изменить направление вращения. Стоит помнить о технике безопасности работы с электричеством, особенно в случае трехфазной сети с напряжением 380 В.

Изготовление токарного станка по дереву своими руками

В домашней мастерской часто получается так, что кроме уже имеющегося инструмента не хватает самого малого – токарного станка. И не в том дело, что в поделке из дерева требуются детали идеально цилиндрических или шаровидных форм, просто иногда хочется сделать то, что давно задумано. Вот и возникает мысль, а что, если делать токарный станок по дереву своими руками, такой небольшой станочек, и места чтобы немного занимал, и чтоб работать было удобно.

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

Передняя бабка токарного станка представляет собой устройство, в котором устанавливается приводной вал. С одной стороны вала устанавливается устройство зажима заготовки – токарный самоцентрирующийся патрон, планшайба или устройство, на которое навинчивается или набивается заготовка из дерева. С другой стороны токарного вала крепится ведущая шестерня, шкив с одним или несколькими ручьями для ременной передачи. Токарный вал должен обеспечивать вращательное движение со скоростью до 3000 оборотов, для бытовых нужд этого достаточно. Поэтому токарный вал обычно устанавливается на подшипниках или втулках. Ось вала является основной осью токарного станка, и чем выше вал над станиной, тем больше диаметр заготовки можно обрабатывать. Обработка деталей на станке осуществляется при помощи ручных резцов, а учитывая скорость вращения вала, неосторожное прикосновение к шкиву или ремням может повлечь травму, поэтому передний узел обязательно закрывается защитным экраном или кожухом. Жесткое крепление защиты к передней бабке обязательное условие безопасной работы.

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.

Выбор электродвигателя

Электродвигатель подбирается в зависимости от мощности и размеров обрабатываемой заготовки. Для работы с заготовками длиной больше 50 см и диаметром больше 10 рекомендуется выбирать двигатель мощностью 300-400 ватт. Для небольших переносных станков по дереву рекомендуется мощность 80-180 ватт. Для мини версий, на которых работают моделисты, подойдут и двигатели мощностью 40-60 ватт.

Важными параметрами также выступают количество оборотов и тип напряжения для работы мотора. В домашней мастерской лучше иметь асинхронный двигатель, работающий от бытовой сети 220 вольт, а вот для больших токарных станков для серьезных задач лучше сделать выбор в пользу мощных трехфазных двигателей с подключением к промышленной сети. Для прямой передачи обычно используется двигатели с большим числом оборотов. А для ременной передачи лучше поставить мотор со стандартными 1420 оборотами в минуту.

Материалы и комплектующие

Для конструирования станков обычно используется металл, но как показывает практика собрать небольшой токарный станок можно и из подручных средств, например, отрезков фанеры, деревянных брусков и металлических пластин.

Самым простым и удачным материалом для работы выступает фанера, это крепкий и легкий материал, способный выдерживать большие перегрузки. Недаром фанеру используют для постройки фюзеляжей самолетов, и если она выдерживает перегрузки там, то и в качестве основного материала для токарного станка выдержит.

Соединения можно выполнить при помощи мебельных болтов, конфирмата, саморезов. Усиление конструкции можно сделать при помощи мебельных стальных пластин.

Принцип изготовления

Сделать токарный станок по дереву рекомендуется с использованием уже готовых узлов и деталей, сведя к минимуму изготовление деталей своими руками.

На начальном этапе рекомендуется сделать чертеж с указанием всех размеров. Если есть возможность, то рекомендуется сделать модель из картона, она покажет все тонкие места проекта. Это дешевле, чем исправлять ошибки во время сборки из дорого материала.

Вторым этапом выступает раскрой материала. При работе с фанерой понадобятся электролобзик или дисковая пила. Сначала выпиливается, склеивается и стягивается болтами станина станка. Вторым этапом выступает конструирование привода и передней бабки. Дальше работа над задней бабкой и подручником.

На завершающем этапе изготавливаются дополнительные устройства – копир, фрезерное устройство, шлифовальный стол. Как показывает практика из фанеры толщиной 18-24 мм сделать миниатюрный токарный станок для моделирования можно за 3-4 дня.

Установка передней и задней бабки

Передняя бабка токарного станка может быть изготовлена в разных конструкторских решениях. Для ее изготовления можно использовать как готовые узлы с подшипниками и осью, так и самодельные.

В первом случае под токарный вал можно приспособить ступицу с осью от переднего колеса велосипеда, во втором просто купить два закрытых подшипника с внутренним диаметром 10 мм, болт толщиной 10 мм, и несколько шайб и гаек.

Опоры узла передней бабки выпиливаются из фанеры. В них сверлятся отверстия под подшипники. А дальше, в отверстиях закрепляются подшипники с токарным валом, и фиксируются зажимными болтами. После этого, передняя бабка токарного станка прочно крепится на станину.

Узел задней бабки изготавливается по шаблону опор передней. Правильно изготовленная задняя бабка токарного станка своими руками будет тогда, когда совпадут центр токарного патрона и конусного центра. Легче всего это сделать, зажав в патроне обычный карандаш и приблизив к нему заднюю бабку, отметить точку центра. После этого можно сверлить отверстие и вставлять болт с гайкой и контргайкой и заточенным под конус центром.

Подручник

Подручник для токарного станка по дереву нужен как упор, на который при работе будет ложиться резец. Оптимально сделать подручник регулируемым по высоте и таким, чтобы мог передвигаться и фиксироваться в любом месте станины между бабками. Материал может быть разный – металл или даже фанера, главное, чтобы его кромка, на которую будет опираться резец, была жесткой, поэтому ее рекомендуется усилить металлической пластиной. Устройство подручника токарного станка по дереву рекомендуется сделать регулируемым — это позволит расширить количество операций на станке и обрабатывать детали не только вдоль, но и попрек оси станка.

Какие еще типы станков можно сделать

Даже самые простые самодельные токарные станки по дереву можно превратить в многофункциональные устройства, оснастив их дополнительным оборудованием. Кроме того, используя готовые узлы и детали от другого оборудования, можно собрать прекрасную модель для домашнего творчества.

С копиром

Это устройство позволит поставить на поток изготовление однотипных деталей. С копиром проще всего выточить набор шахмат, ручки для столовых приборов и других предметов. Суть этого устройства заключается в фиксации на подручнике шаблона с профилем будущей заготовки из фанеры или готовой детали из дерева. Для работы в таком случае потребуется и модернизировать ручной резец, установив на него ограничитель. При обработке дерева резец обрабатывает деталь, и достигнув нужного диаметра, упирается в кромку шаблона, а дальше двигаясь по рельефу создает нужный профиль на самой детали.

Мини

Мини токарный станок по дереву нужен прежде всего для получения начальных навыков обработки древесины. Настольный станок пригодится и для создания поделок, таких как шашки или шахматы и для профессионального использования – для моделистов, создающих архитектурные модели или выставочные диорамы. Такая модель обычно имеет небольшие размеры, ведь большинство деталей редко бывают длиннее 10 сантиметров.

Из электродрели

Этот вид инструмента просто создан для того, чтобы использоваться в постройке токарных станков для обработки дерева. По сути, это готовая передняя бабка – двигатель есть, зажимной патрон есть, регулировка оборотов электродрели есть. Осталось просто зажать корпус в струбцине и установить напротив заднюю бабку. Конечно, работать часами на нем не стоит, ну а для мелких деталей это то что нужно.

Из мотора стиральной машины

Самодельный токарный станок по дереву на основе мотора от советской стиральной машины отличное решение для станков среднего размера.

Выносливый двигатель 150-250 ватт с готовой резьбой под зажим, отлично справится с обработкой заготовки длиной до 1 метра и диаметром 10-15 сантиметров.

Основа узла передней бабки – пластина 4 мм и уголки.

Передняя бабка в сборе на рамной станине из профильной трубы.

Заготовка под патрон – отрезок трубы с наваренной заглушкой.

Держатель в сборе на валу мотора.

Пластина с болтом – основа узла задней бабки.

Центрирование задней бабки.

Задняя бабка в сборе с конусом вращения и валом.

Основание подручника.

Устройство подручник токарного станка.

Все детали в сборе после покраски.

Как видно процесс сборки небольшого токарного станка для домашних работ при наличии необходимых деталей не отнимает много времени. Для успешной работы здесь большую роль играет опыт работы со сварочным аппаратом. Но главное в этом деле творческий подход, помогающий в процессе сборки применять нестандартные решения, ведь без фантазии даже в этом деле никак не обойтись.

Изготовление шлифовального станка по дереву своими руками

В процессе работы с изделиями из дерева наступает момент, когда нужно сделать поверхность идеально гладкой и убрать некоторые дефекты. Для этого используются специальные шлифовальные станки. В целях непрофессионального использования можно сделать шлифовальный станок своими руками. Инструмент для дерева такого плана может иметь разноплановые конструкции, которые можно сформировать самостоятельно. При этом каждая конструкция предполагает работу с определенными видами (длина, плотность, форма) деревянных деталей.

Конструктивные особенности и принцип работы станка

Устройство шлифовального станка по дереву не отличается сложностью, так как основная задача любой модели заключается в том, чтобы обработать тот или иной вид деревянной детали, формируя нужные параметры поверхности для финишной отделки. Благодаря обработке шлифовальной машинкой поверхность древесины становится идеально гладкой, и дополнительно калибруются параметры заготовки.

На производствах используют устройство такого типа, которое оснащено диском, лентой, станиной (для обработки под наклоном). У самодельных приспособлений функционал не такой широкий, но этого обычно достаточно для обработки деталей из дерева. Есть несколько вариантов относительно того, как устроены шлифовальные самодельные деревообрабатывающие станки.

Обычно самодельные шлифовальные станки изготовляют посредством использования подручных приспособлений. Но в любом случае нужна либо ось для крепления шлифовального круга, либо 2 вала, между которыми будет натягиваться шлифовальная лента. Чтобы привести в движение основу со шлифовальным элементом, нужно дополнительно подготовить мотор мощность не более 1 кВт.

Шлифовальный станок для дерева, сделанный своими руками, имеет следующий принцип работы – за счет использования ленты с разным абразивным напылением происходит нужная обработка поверхности. Если используется ленточный абразивный элемент, то его фиксация производится методом натягивания между двумя барабанами. Для закрепления круглого абразива требуется жесткая основа.

Виды шлифовальных станков

При плотной работе с деревянными деталями и предметами, мастеру нужно знать, какие бывают шлифовальные станки по дереву, чтобы подбирать наиболее оптимальный вариант устройства для себя.

По принципу устройства виды шлифовальных станков по дереву делятся на 3 типа: ленточный (гриндер), дисковый, барабанный.

Ленточный станок считается самым распространенным. Лента с абразивным покрытием крепится на двух валах, которые приводит в действие асинхронный мотор. При этом шлифовальный элемент может располагаться в горизонтальном или вертикальном положении. В процессе работы лента не провисает, а обрабатывает древесину без возникновения большой силы трения. Такая конструкция может использоваться при обработке деталей с большой длиной.
Дисковой агрегат, или как его называют еще тарельчатый шлифовальный станок, обустроен осью, к которой крепится абразивный круг. В процессе работы диск начинает вращаться вокруг своей оси. В процессе работы можно регулировать скорость работы круга с абразивным покрытием без уменьшения оборотов самой оси.
Барабанный станок устроен таким образом, что абразивные ленты в виде спирали наматываются на рядом стоящие валики. В свою очередь эти элементы отдалены на определенное расстояние от ровной поверхности (столешницы). Посредством регулировки данного расстояния можно производить калибровку деревянных деталей.

Есть и другие типы переносных шлифовальных станков. Часто дрели и шуруповерты оснащаются специальными насадками с абразивным напылением.

Устройство и принцип работы в каждом варианте отличается друг от друга. При этом и древесина будет обрабатываться по-разному.

Проще всего создать тарельчатый шлифовальный станок. Но точильно-шлифовальный станок, сделанный своими руками, где в основе лежит ленточная конструкция, будет намного функциональней и востребованный в домашней мастерской, чем любой другой.

Пошаговая инструкция по изготовлению

Изначально нужно подготовить чертеж шлифовального станка по дереву своими руками. Без базового эскиза создать полноценно функциональный станок не получится. Чертеж должен быть точным – должны быть указаны все параметры и размеры. Пример такого чертежа:

Предварительно стоит рассчитать мощность мотора, которой будет достаточно для работы. Сделать это можно, используя такую формулу:

P=q×S×(K+k)×U:1000×n

Расшифровка обозначений, которые использованы в данной формуле:

q — давление площади детали из дерева на плоскость полотна (N на каждый квадратный сантиметр).

S — участок детали, которая взаимодействует с абразивом, измеряемая в см².

K — показатель рабочей части абразива относительно детали. Здесь учитывается плотность древесных волокон и зернистость абразива. Показатели могут колебаться в пределах 0,2-0,6.

k — коэффициент трения изнаночной части абразива по рабочей поверхности.

U — скорость вращения абразивной ленты (м/с).

n — КПД всей системы.

Если рассчитать все эти показатели и грамотно построить чертеж, то можно получить эффективный и функциональный самодельный шлифовальный станок. Чтобы изготовить шлифовальный станок своими руками, стоит подобрать необходимые инструменты и материалы, определиться с тем, как, и при каких условиях будет использоваться устройство.

Выбор материала

Для того, чтобы получить шлифовальный станок любой конструкции нужна основа (станина) – это корпус, на котором будет устанавливаться конструкция для абразивной детали и выделяться место под установку мотора. Заготовка основы может быть деревянной или металлической. Для самодельного агрегата достаточно таких габаритов станины: 50×18 см с толщиной 2 см.

Лучше всего делать основу из металла. Такая конструкция будет более надежной, использоваться дольше, не будет поддаваться деформациям разного вида. Но в рамках домашнего использования оптимальным вариантом станет и деревянный станок, тем более, если модель будет не стационарной (иногда будет переноситься или транспортироваться).

Кроме материала для изготовления станины, нужны и другие приспособления – мотор, ролики, абразивный элемент.

Изготовление дискового шлифовального станка

Изготовить дисковый шлифовальный станок своими руками в домашних условиях проще всего. Обычно формируется корпус, а в качестве основной детали, которая приводит в действие абразивный круг, используется болгарка или дрель. Но может использоваться и асинхронный мотор из старой машинки.

Можно использовать моторы нового поколения, которые соответствуют нужным параметрам, но стоит готовиться к тому, чтобы щетки на нем быстро износятся.

Если же все будет создаваться «с нуля», то следует действовать по такому плану:

Подготовить приблизительный чертеж для создания дискового шлифовального станка.
После тщательных измерений и составления чертежей, стоит приступить к работе. Формируется основа из вертикальной и горизонтальных частей, которые должны неподвижно между собой скрепляться, посредством металлических строительных уголков. В вертикальной части вырезается круглое отверстие, куда будет выводиться шкив мотора. «Двигающий элемент» должен также плотно прикрепиться к горизонтальной части основы.
Следующим этапом станет крепление дискообразной детали к подвижной части мотора. Сделать диск можно из фанеры и присоединить к шкиву мотора с помощью болтов. При этом болты должны полностью совпадать с поверхностью диска.

Останется из полотна абразива вырезать круг нужного диаметра и прикрепить его к дисковой части. Такой станок может работать от сети. При желании можно усложнить конструкцию, продумав кнопочную панель управления.

Как сделать ленточный шлифовальный станок

Гриндер – это ленточный шлифовальный станок универсального применения (шлифовка дерева, металла, углепластика) имеет небольшой размер и функциональную конструкцию, которую легко транспортировать при необходимости.

Изготавливать такие ленточные шлифовальные станки своими руками достаточно просто, работая по такому алгоритму:

Изначально нужно подготовить чертеж для ленточного наждака своими руками. В нем нужно максимально точно проработать все параметры и указать размеры. При этом стоит учитывать, какие именно функции чаще всего будет выполнять устройство.
После создания подробного и понятного чертежа, стоит подготовить все необходимые инструменты и материалы для работы: ДСП (металл), винты, болты и гайки, пропиленовые трубы, подшипники и строительный уголок. Важным этапом станет именно выбор подходящего двигателя, который должен иметь мощность не более 1 кВт и работать от сети 220 В. Если мотор не соответствует параметрам, то это существенно может усугубить принцип использования устройства в целом. Самым подходящим вариантом является мотор от старой стиральной машинки.
Из ДСП или металла, изготавливается основной корпус, который будет своей конструкцией соответствовать заданным на чертеже параметрам. К основанию производится крепление мотора с помощью болтов и гаек, а также крепится строительный уголок. Именно последний элемент будет ограничителем для ленты.
Далее формируются валики под ленту нужно полипропиленовую трубу с диаметром 20 мм вставить в трубу с диаметром 32 и дополнительно в меньшую основу вставить еще и трубочку из жести для более надежной фиксации. Конструкцию надеть на шлицевую деталь мотора. По такому же принципу, но с использованием подшипников собирается ведомый вал.
Последним этапом станет крепление абразивной ленты.

Теперь станок для шлифовки дерева можно использовать, включая его в обычную розетку. Если изготавливать корпус из металла, то получится приблизительно такая модель:

Чтобы еще больше упростить принцип изготовления (сделать только корпус) ленточной модели, можно использовать дрель, шуруповерт или болгарку. Чтобы использовать болгарку для шлифовки дерева, не нужно делать каркас, на котором будет крепиться инструмент. А вот дрель должна фиксироваться в корпусе хотя бы из дерева. Такие конструкции будут иметь следующий вид:

Изготовление шлифовальных станков разноплановых конструкций и мощностей в домашних условиях не является сложным. Достаточно построить точный и правильный чертеж, выбрать правильный двигатель и соорудить конструкцию-основу для крепления абразивных элементов. В результате такое устройство станет просто незаменимым при работе с деревянными деталями. Функциональность таких приборов немного отличается от заводских моделей, но эта характеристика компенсируется эффективностью и простотой дизайна (доступностью) прибора.

используем чертежи и делаем своими руками, сборка универсального оборудования, необходимые инструменты

Гараж или мастерская в частном доме — помещение, в котором мужчины проводят значительную часть своего времени. Большинство работ хозяева стараются выполнять самостоятельно, но не всегда это возможно без дополнительного оборудования. Покупать фабричные инструменты дорого, поэтому отличной альтернативой станут самодельные станки.

Назначение и виды

Сделать станки-самоделки своими руками — вполне осуществимая задача. Они незаменимы в домашней мастерской и помогают решать многие задачи, такие как:

обработка металлических заготовок, так как в быту часто приходится что-то затачивать или сверлить;
работа с древесиной.

Цена профессиональных инструментов высока, поэтому самодельные станки и прочие приспособления, изготовленные самостоятельно, очень востребованы.

Стандартный набор в мастерской включает:

верстак столярной обработки;
устройство для заточки режущих предметов;
приспособление для заточки свёрл;
станки для сверления;
прессовочный механизм;
отрезной станок с использованием дисков.

Столярный станок

Изготовление самодельных станков своими руками начинается с набросков чертежа. Основными деталями самодельного столярного станка являются:

Рабочая поверхность. Необходимо запастись древесиной, толщина которой не менее 6 см. Доски лучше выбирать узкие, из дуба, граба или бука. Для продления срока службы их предварительно обрабатывают олифой.
Самодельные тиски. Размеры изделия могут быть разными. По желанию устанавливают зажимы нескольких типов. Для создания массивных тисков выбирают древесину. Для маленьких слесарных тисков используют стальные заготовки.
Основа столярного верстака. Для нее подойдут липа или сосна. Укрепляется конструкция посредством продольных планок, что существенно повышает устойчивость станка.

Работать удобнее, если рядом размещены полки. Самый удачный вариант их расположения — непосредственно над рабочей поверхностью. Полки бывают фиксированными или выдвижными.

Оптимальным линейным параметром столярного станка является длина, не превышающая 1 м. При установке пары тисков длину немного увеличивают.

По модификации различают:

мобильные;
стационарные;
складные универсальные станки.

Простая конструкция

Деревообрабатывающий станок простой конструкции изготавливается следующим образом:

Из толстых досок (0,7×2 м) изготавливается щит. Для их соединения используются гвозди — их забивают и загибают с обратной стороны.
Для того чтобы во время работы инструменты не скатывались, по периметру рабочей поверхности монтируют небольшой бордюр. Для этого бруски с сечением50 x50 мм прибивают с торцевой стороны.
Для устройства опор выбирают бруски размерами 12x12x130 см. Подгонять высоту опор нужно с учётом запросов мастера, который будет работать за станком. Главное условие при этом — комфорт. Нужно учесть, что после установки крышки высота станка увеличится на 8−10 см. Далее необходимо сделать разметку на земле и углубить брусья на 20−35 см.
К опорам прикрепляют перекладины, в качестве которых выступают широкие планки в 20−40 см от уровня земли. Соединения выполняют саморезами по дереву. Сверху устанавливают подготовленный заранее деревянный щит.

Не стоит крепить крышку с помощью гвоздей, лучше использовать саморезы, так как во время забивания крепежа можно повредить нижний каркас конструкции.

Сборка универсального станка

Технология изготовления универсального станка мало отличается от предыдущей.

Соединения лучше выполнять с помощью крепёжных болтов. Кроме этого, складной универсальный верстак предполагает установку выдвижных ящиков, в которых будут храниться инструменты.

Пошаговая инструкция по сборке:

Начинают с установки опор и соединения их горизонтальными перемычками. Перед монтажом, на перемычках с помощью молотка и стамески делают пазы для болтов, гаек и шайб.
После установки перемычек в необходимых местах высверливают сквозные отверстия. В них вставляют болты и стягивают их гайками.
Перемычки устанавливают из расчёта: 2 штуки с каждой стороны. Дополнительно делают перекладины непосредственно под столешницей, по центру. Они будут использоваться для выдвижных ящиков. Устанавливают перекладины с шагом, равным ширине ящика.
Рабочая поверхность также прикрепляется болтами. На торцах опор предварительно подготавливаются углубления, а на столешнице — сквозные отверстия. При фиксации болтов головки утапливают приблизительно на 1−2 мм.

Как сделать тиски

Главный элемент самодельного станка — тиски. Для них необходимо приобрести специальные крепежи — шпильки, которые легко найти в строительных магазинах.

Следующая деталь, которая является основополагающей в конструкции, — винтовой штырь. Именно с его помощью будут зажиматься или ослабляться предметы в тисках. Минимальное диаметральное сечение винта составляет 20 мм, а длина — 15 см. При этих параметрах разъём станка будет составлять 8 см. Чем больше винт, тем больше разъём тисков.

Зажим осуществляется за счёт губок. Одна из них фиксированная и крепится непосредственно к столешнице, вторая подвижная. Губки изготавливают из сосновых досок. Параметры: 20x18x500 мм.

В них проделывают отверстие с диаметром, соответствующим размерам винтового стержня. Затем сверлом № 10 делают отверстия под крепёжные шпильки.

Для удобства выполнения работ рекомендуется губки соединить между собой гвоздями, а в конец монтажа удалить их.

Токарный верстак

Основным элементов в токарном верстаке является станина. Именно от неё зависит удобство работы на станке, а также его устойчивость. Изготовить деталь можно как из дерева, так и из металла.

Составляя чертёж верстака, необходимо продумать вариант движка. Чаще всего его скорость составляет 1500 об/мин, а мощность — 200−250 Вт. Если планируется обработка крупных предметов, то мощность должна быть больше.

Ещё одним элементом токарно-копировального станка своими руками является ручной фрезер. Его крепят на фанерную площадку. Толщина фанеры — 12 мм с габаритами 20х50 см. В основании проделывают отверстия для монтажа фрезы и для крепежей. К фрезеру будут крепиться и опоры из брусков — они обеспечат большую устойчивость конструкции.

Станок по дереву

Для токарного станка по дереву своими руками лучше выбрать стальной профиль, имеющий толстые стенки. Для повышения прочности необходимо устройство двух опор. На них устанавливается станина. Соединение осуществляется пазовым типом. Предварительно заготавливаются опорные платформы.

Вот несколько нюансов устройства самодельного станка:

Для приведения в действие используется электрический двигатель, который можно снять со старых приборов — насосной станции или стиральной машины.
Для задней бабки нужна головка дрели с высокими показателями мощности.
Для передней бабки подойдёт покупной производственный шпиндель с 3−4 штифтами. С их помощью обеспечивается движение заготовки по вращательной оси.
Рабочей поверхностью может быть стол любой конструкции. Главное — его устойчивость и комфорт мастера во время выполнения работ.
Шкив соединяет переднюю бабку с электромотором.
Для обеспечения работы верстака нужен и набор резаков. Их приобретают в магазине или изготавливают собственноручно из инструментальной стали.

Изготовление резцов

Заготовки для изготовления резцов должны обладать соответствующей прочностью и твёрдой кромкой, отвечающей за резьбу, и надёжно вставляться в фиксатор.

Для изготовления резцов подойдут:

Небольшие отрезки прутов из стали, соответствующие размерам деталей и имеющие квадратное сечение.
Вышедшие из строя напильники и рашпили, на которых отсутствуют сильные надколы или трещины.
Рессоры автомобиля. Предварительно заготовке придают форму квадрата — с помощью сварки или автогена.

Для установки резцов на станке нужен специально модифицированный корпус с деталями для монтажа. Все элементы должны быть из высокопрочного материала, способного выдержать серьёзные нагрузки.

После того как резец изготовлен, его затачивают. Для повышения прочности режущую часть закаливают, нагревая до нужной температуры и опуская в машинное масло. Повторив этот процесс несколько раз, получают прочный инструмент.

Мини-станки в быту

Кроме массивных верстаков, популярны и самодельные мини-станки для домашней мастерской. Одно из них — устройство для заточки ножей.

Точило изготавливается из двигателя, снятого со старой стиральной машины, мощностью 220 Вт. При необходимости ее увеличивают до 400 Вт, подобрав альтернативный вариант двигателя.

Детали станка для заточки ножей:

трубка для фланца;
гайка для крепления камня на шкиве;
металлическая заготовка для защитного кожуха толщиной 2−2,5 мм;
точильный камень;
шнур электрический с вилкой;
брусок из металла или древесины для установки станины.

Фланец изготавливается в полном соответствии с размерами втулки, встроенной в мотор. На неё же будет надеваться и точильный камень, поэтому на одной из сторон делается резьба.

Деталь запрессовывается с обратной стороны с помощью нагрева. Зафиксировать ее можно с помощью болта или сварки.

Важно! Резьба нарезается в противоположную сторону к направлению вращения вала. В противном случае фиксирующая гайка будет слетать.

Кабельный шнур с вилкой присоединяется к обмотке. Устанавливается станина, а к ней крепится прибор.

Самодельные станки своими руками станут отличными помощниками в повседневной жизни и помогут существенно сэкономить на покупке оборудования. Кроме того, такой станок — предмет гордости мастера, поэтому работать за ним намного приятнее и комфортнее.

Источник: https://stroykirpich.com/samodelnye-stanki-dlya-domashnix-masterskix.html

Самодельные станки для домашней мастерской

Самодельные станки и приспособления для домашней мастерской.

Станок необычной конструкции из стиральной машины

Мастер придумал новую конструкцию станка на основе двигателя стиральной машины, которая более функциональна, чем аналоги. В процессе работы и в заключительной конструкции применены несколько интересных решений.

Для самоделки понадобятся профильная труба, лист фанеры, отрезок водопроводной трубы, подшипник, шпилька, шкивы.

Сначала хотел установить двигатель мощностью 420 ватт, но впоследствии заменил его на мотор на 300 ватт, что достаточно для данной конструкции со шкивами.
Каркас в форме параллелепипеда.

Мастер решил установить шлифовальный диск большого диаметра – 45 см, чтобы поднять функциональность станка.
Такой станок имеет больше возможностей.

Изобретатели делают покупки в бюджетном китайском интернет-магазине.

Электроника для самоделок в китайском магазине.

Несколько комментариев

Nils Forsberg
Может я конечно и дурак, но мне вообще не понятно на кой люди используют тарельчатые шлифовалки, почему не ленточную? У тарелки ведь в разных местах диска разная скорость движения наждачки из-за чего около центра почти не используется, а у края наоборот, потом опять таки вырезать в круг- потеря материала, клея много идет на поклейку и т.д. У ленточной же шлифовалки скорость везде одинакова что в центре что по краям, она более экономична в плане расхода наждачной бумаги, в плане расхода клея да и по износостойкости она намного лучше т.к. можно склеить ленту хоть 3 метра хоть даже больше. Разве что движок на ленточную нужен мощнее, зато выгода неоспорима.

супер. одно замечание, не надо варить узел с подшипниками. Сварочный ток проходит через шарики, может дать искру через них и срок службы узла заметно сокращается. Хотя бы обратный провод на саму трубу нужно цеплять, а не на ось. В остальном – красавчик!

Владимир
Посмотрел с удовольствием. Очень много остроумных решений! Я бы корпус подшипников у токаря заказывал, а тут трубу распилил, поджал, сварил и всё готово! Подписался на канал. Надеюсь, много чего почерпнуть.

И монтаж ролика порадовал! Достали уже люди, объясняющие “дважды два” в течении часа!

Станки и приспособления из простой дрели

Трудно обходиться без механизации и автоматизации, имея только ручные инструменты. Однако дрель – такой универсальный инструмент, что даже когда в мастерской нет никаких станков, с помощью простых приспособлений можно на одной только дрели высоко поднять производительность и удобство работы и сэкономить не только время, но и финансы.

Еще одна самоделка, которую стоит иметь в домашней мастерской, если у вас есть дрель и нет отдельного шлифовального и полировального станка.

Держатель для дрели

полировальное устройство.

Спасибо за просмотр!

На базе большой пружины получился станок

Замечательная и простая идея, чтобы сделать работу с ручной циркулярной пилой более удобной, безопасной, быстрой и точной. Мастер приспособил большую пружину. Решение носит универсальный характер и подойдет для болгарки и других инструментов.
Сделал платформу для станочка.

Прикрепил дверную петлю на циркулярную пилу.
Присоединил к платформе.
Установил направляющую для пиления под углом 90 градусов, но можно при необходимости и варьировать угол.
Поставил стойку и надежно закрепил пружину.
Так выглядит готовая установка.
Пружина работает в качестве возвратного механизма.

Идея простого зажима для отрезного станка ускорила работу.

Интересный и очень удобный зажим для быстрой работы на отрезном станке по металлу использует мастер. Обычно используются не очень удобные зажимы, с которыми приходится довольно долго фиксировать деталь.

Источник: https://izobreteniya.net/samodelnyie-stanki-dlya-domashney-masterskoy/

Приспособления и станки для домашней мастерской по дереву и металлу: чертежи

Для работы по дому или в гараже необходимы профессиональные инструменты. Но в некоторых случаях целесообразнее сделать оборудование своими руками. За основу можно взять заводские модели, адаптированные для выполнения конкретного типа работ в мастерской.

Станки для обработки металлов

Ручной инструмент для обработки металлических изделий

Самыми востребованными являются станки и оборудование для обработки металлических изделий. Они применяются не только для изготовления и ремонта, но и во время обслуживания другого инструмента.

Помимо ручных приспособлений для комплектации ремонтной базы частного гаража или мастерской понадобятся мини-станки различных типов, сделанные своими руками. Речь идет не о профессиональном заводском оборудовании, а о его аналоге меньшей производительности. Однако несмотря на это она должна обладать оптимальным набором функций для осуществления всех типов работ.

Точильное оборудование

Самодельный точильный станок

Станком первой необходимости считается точильное оборудование. Оно предназначено для обработки металлических поверхностей — заточка, шлифовка, полировка.

Для его изготовления своими руками потребуется минимум инструментов и комплектующих. Конструкция состоит из силового агрегата (электродвигатель) и точильных камней. Оптимальным вариантом станка является наличие двухстороннего вала. Это позволит установить два точильных круга для различных типов обработки.

Комплектующие для изготовления мини-оборудования для гаража:

электродвигатель мощностью от 0,8 до 1,5 кВт. Оптимальная частота оборотов — 800 об/мин;
основание. Это может быть заводская станина или изготовленная самостоятельно. Важно чтобы она обеспечила устойчивость конструкции;
блок крепления наждака. Заточные круги могут быть установлены на вал двигателя или в отдельном блоке.

Важно правильно подобрать виды наждака и другие приспособления. Для заточки инструментов, изготовленных из специальных сортов стали, чаще всего применяют корундовые или алмазные круги.

Для устойчивости самодельная конструкция должна иметь монтажные элементы, с помощью которых заточной станок будет крепиться на рабочий стол.

Фрезерный (сверлильный) станок по металлу

Другой разновидностью работы является сверление отверстий на поверхности металлических изделий. Для выполнения потребуется фрезерный станок. За основу можно взять чертеж заводской модели, которую в дальнейшем адаптируют для изготовления своими руками в мастерской.

Так как приспособление будет выполнять ряд определенных функций — рекомендуется продумать компоновку инструмента. Чаще всего в качестве силового агрегата выбирают электродрель. Она устанавливается на съемный монтажный элемент и в случае надобности может быть оперативно демонтирована для выполнения других работ.

Рекомендации по изготовлению самодельного фрезерного станка своими руками:

в качестве подъемного механизма можно использовать рулевую рейку. Согласно его размерам рассчитываются остальные компоненты оборудования;
для увеличения функциональности делают координатный стол. После закрепления на нем детали он сможет смещаться относительно режущей части;
дополнительно можно установить механизм углового фрезерного сверления.

Если потребуется сверление с помощью вышеописанного станка заготовок большой толщины — лучше всего использовать мощный электродвигатель вместо дрели. Тогда обязательно устанавливается блок передачи крутящего момента.

Некоторые производители предлагают фрезерный стол с опорной стойкой, специально предназначенные для монтажа дрели.

Самодельные станки по дереву

Самодельный токарный станок по дереву

Для работы по дереву необходимы три типа станков: отрезной, шлифовальный и токарный. При их наличии можно осуществлять все типы работ в домашних условиях. Однако следует учитывать конструктивные отличия, характерные для каждого типа оборудования.

Перед выбором оптимальной модели следует определиться с видом выполняемых работ. На параметры будущей конструкции оказывают влияние размеры заготовки, необходимая степень ее обработки, породы древесины. Оптимальным вариантом инструмента будет изготовление универсального инструмента своими руками исходя из выполненного анализа и габаритов места в мастерской.

Отрезные станки по дереву

Самая простая модель мини-отрезного оборудования для обработки древесины — электро или бензопила. С ее помощью можно делать резы различной точности и конфигурации. Однако из-за относительно больших физических нагрузок время работы будет ограничено. Поэтому для обработки больших объемов древесины рекомендуется делать пилорамы своими руками.

Для фигурного реза можно использовать электролобзики. Однако изготовить этот инструмент своими руками будет проблематично.

При изготовлении самодельной пилорамы необходимо учитывать максимальный размер бревна — диаметр ствола и его длину. Исходя из этого рассчитывается оптимальный размер и характеристики приспособления.

Для шлифовки дерева можно применять станки, сделанные своими руками, аналогичные устройствам для обработки металлов. Разница будет заключаться в абразивном материале, а также площади обработки.

Самая простая модель приспособления состоит из рабочего стола, двигателя и вертикального шлифовального вала. Последний может иметь лезвие либо монтажные элементы для установки абразивной ленты. С помощью этого оборудования можно обрабатывать торцевые края деревянных заготовок, выполнять их шлифовку.

Источник: http://StanokGid.ru/universalnyj/samodelnye-stanki-i-prisposobleniya-dlya-masterskoy.html

Самодельные станки и приспособления для домашней мастерской – лучшие решения для мастеров

Самодельные станки и приспособления для домашней мастерской – лучшие решения для мастеров

В этой статье было решено создать подборку самодельных станков, причем о некоторые были ранее описаны. В каждой позиции вы найдете небольшое описание.

Обратите внимание, что перед началом обзора хочется предупредить о том, что самодельные станки могут быть весьма опасны, если их неправильно спроектировать, собрать или применять. Решение собраться какой-то из станков каждый человек принимает на свой страх и риск, а еще не стоит пренебрегать техникой безопасности.

Столярный станок

Создание самодельного станка для мастерской

Оно начинается с создания чертежа. Основными деталями для столярного станка будет:

Рабочая поверхность – потребуется запастись древесной, причем ее толщина должна быть не меньше 6 см. Стоит выбирать доски узкие, из бука, дуба или граба. Для увеличения срока эксплуатации предварительно требуется обработать все олифой.
Изготовленные своими руками тиски – размеры изделия бывают разными, и по желанию можно установить несколько видов зажимов. Для создания больших тисков используйте древесины, а для маленьких слесарных применяйте заготовки из стали.
Основа столярного верстака – для нее стоит использовать сосну или липу. Укрепить конструкцию можно посредством продольного типа планок, а это ощутимо повысить устойчивость станка.

Работать будет куда удобнее, если рядом будут полки. Самым удобным способом их размещения будет установка над рабочей поверхностью. Кстати, полки могут быть выдвижными или фиксированными.

Оптимальный линейный параметр столярного станка – длина, которая не более 1 метра. При установке пары дисков длину можно немного увеличить.

По модификации можно выделить стационарные, мобильные и складные универсальные станки.

Простота конструкции

Древообрабатывающие станки простой конструкции будут выполнены таким образом:

Из толстых досок (70*200 см) делаем щит, и для соединения стоит использовать гвозди – их нужно забить, а после загнуть с обратной стороны.

Для того, чтобы при работе инструменты не скатывались с поверхности, по периметру поверхности для работы монтируют маленький бордюрчик. Для этого бруски, сечение которые составляет 5*5 см, прибивают с торца.
Для устройства опор стоит выбрать бруски размером 0.12*0.12*1.3 метра. Подогнать высоту опор стоит с учетом запросов мастера, который будет работать за станком. Главное при этом, чтобы было удобно. Следует учесть и то, что после монтажа крышки высота станка будет больше на 8-9 см. Далее сделайте разметку на земле и углубите бруски на высоту от 20 до 35 см.
К опорам стоит прикрепить перекладины, в качестве которых будут выступать широкие планки от 20 до 40 см от уровня земли, и соединения должны быть выполнены саморезами по дереву. Сверху установите подготовленный заранее щит из древесины.

Не нужно крепить крышку при помощи гвоздей, лучше сделать это с саморезами, потому что при забивании крепления можно повредить нижний конструкционный каркас.

Сборка станка

Начать стоит с установки опор и соединения их посредством горизонтальных перемычек при помощи стамески и молотка делать пазы для гаек, болтов и шайб.
После монтажа перемычек в нужных местах высверливать отверстия сквозного типа, и в них можно вставлять болты и стягивать их посредством гаек.
Перемычки нужно установить из расчета по две штуки со всех сторон. Дополнительно требуется сделать перекладины под столешницей, по центру. Они будут применяться для ящиков выдвижного типа. Установить перекладины нужно с шагом, который равен ширине ящике.
Рабочая поверхность тоже будет прикреплена болтами, а на торцах опор будут заранее подготовлены углубления, а на поверхности столешницы – сквозные отверстия. Во время фиксации болтов головки утапливают примерно на 0.2 см.

Далее поговорим о тисках

Главным элементом будут тиски, и для них потребуется купить особые крепления, шпильки, которые можно найти в строительных магазинах. Еще одной основополагающей деталью конструкции будет винтовой штырь, с помощью которого можно зажать или ослабить предметы в тисках. Минимальное сечение по диаметру винта составляет 2 см, а длина 15 см.

При таких параметрах разъем станка будет равен 8 см. Кстати, чем больше винт, тем больше будет разъем тисков. Зажим будет осуществлен благодаря губкам, и одна из них должна быть фиксированной, а также крепиться на столешницу.

Губки нужно делать из сосновых досок, причем параметры пиломатериала должны быть 2*1.8*50 см.

Далее в них делают отверстия с диаметром, который будет соответствовать размеру винтового крепления, а после сверлом-десяткой сделайте отверстие для крепежных шпилек.

Для удобства проведения работ лучше соединить губки между собой гвоздями, а в конце монтажных работ убрать их.

Другие полезные самодельные станки

Вам точно нужна будет простая циркулярная пила из обычной дрели. Каждый человек может сделать простую циркулярную пилу с упором параллельного типа, и хотя это не заменит полноценный станок, но сильно выручит на первое время.

Простой мини шлифовальный станок будет незаменим, если требуется обрабатывать небольшие по размеру изделия и заготовки – тут хрупкое и маломощное оборудование точно пригодится.

Не менее важна простая направляющая для ручной циркулярной пилы. Естественно, что есть ручные циркулярки с направляющими в комплекте, но они очень дорогие, поэтому стоит попробовать сделать простую направляющую для ручной циркулярной пилы.

Кстати, из обычной дрели можно сделать еще и ручной фрезер. Его тоже нельзя назвать полноценным, то вместе дешевого инструмента у вас будут возможности дорогого. Фрезер являются незаменимым инструментом, хотя у начинающих мастеров такого устройства может не быть в наличии. Выход простой – делаем фрезер и пользуемся им до тех пор, пока не купим настоящий.

А как на счет простого распиловочного станка из ручной циркулярки? При помощи парочки алюминиевых угольников и брусков можно сделать качественный станок, а точнее жесткую направляющую для пилы. Такое приспособление помогает ускорять и облегчать работ с циркулярной пилой. Кроме того, распиловочный станок можно сделать из лобзика. Получается импровизированная погружная пила.

Сверлильный станок из шуруповерта тоже будет не лишим. Часто при создании разных изделий требуется проделать отверстие под углом в 90 градусов, а проделать это «на глаз» очень и очень сложно. Для этого можно с легкостью использовать шуруповерт, лишь пару часов и в руках у вас будет отличный сверлильный станок. Можно сделать большой станок для сверления на основе дрели.

Итоги

Такие приспособление не просто облегчит задачу, но даже будет расширять функционал дрели. И последним устройством будет ленточная пила из электрического лобзика. Да-да, при желании можно сделать из лобзика ленточную пилу, и если вы собрались вырезать не просто толстые фигурки из дерева или фанеры, то станок точно вам понравится.

Источник: https://domsdelat.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj-luchshie-resheniya-dlya-masterov.html

Самодельные приспособления

Решил вот написать я о том, как сделать пескоструйную камеру по своему методу конструирования, но придерживаясь максимально технологичных способов.

Фотографий сразу скажу много не будет, ибо не до этого было, плюс работы производились не за один момент, а в течении некоторого времени.

В целом технология проста и понятна, важно мне поделиться самим лишь способом, потому, что столкнувшись с интересом к данной теме, не нашел ничего толкового.

Приобрёл новый мотоцикл Harley Sportster, откатал сезон, и понял что необходима замена резины. Оставил я это дело, как обычно на зимние деньки.

Пришла зима озадачился поиском резины, и тут понимаю, что центральной подножки-то на нем нет. То есть обслуживание затруднено, молчу уже о замене резины.

Поискав в интернете всевозможные подъемники для мотоцикла, увидев цены и качество, решил делать сам.

Пару лет назад ремонтировал машину и пришлось по-быстрому сделать листогиб. Делал из куска швеллера и уголков, оставшихся от постройки гаража. Швеллер №16 – 160 мм, нашёл кусок чуть больше метра. Для загибателя и прижимной планки использовал неравнополочные уголки 63х40, сваренные по два.

Край прижимной планки заточил под углом около 40 градусов. Максимальный угол загиба — 50 градусов, что неплохо. В принципе, со своими задачами он справлялся, но выявились некоторые недостатки. Сейчас планирую его активно использовать, поэтому решил исправить косяки, чтобы работа была в удовольствие.

Буду гнуть выкатные ящики в верстак, а их что-то много получается.

Самодельные приспособления

Очередной самодельный станок на основе двигателя от стиральной машины, который используется как универсальный торцевой шлифовальный станок, в котором легко производить смену оборудования.

Как сделать отличное приспособление для строительных работ, которое поможет разрезать гипсокартон, нанести разметку. Пошаговый процесс изготовления самодельного инструмента. Изготовьте себе такое приспособление и сделайте свою работу удобнее!

Оригинальное приспособление для малярного валика при нанесении клея, грунта, краски и т.п. Оцените эту самоделку, уважаемые самоделкины!

Как сделать классное приспособление для строителя — регулируемую переноску для кирпичей и строительных блоков. Оцените, пожалуйста, самоделку, господа самоделкины!

Источник: https://eurosamodelki.ru/katalog-samodelok/samodelnye-prisposobleniya

Станки и приспособления для мастерской — как сделать своими руками, как оборудовать рабочее помещение, гараж

Как сделать универсальный станок своими руками

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

циркулярная пила;
шлифовальный;
отрезной;
точило;
токарный.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки

Изготовление циркулярки со станиной

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Особенности самодельных приспособлений и оборудования

Что можно сделать для гаража

Инструменты для ремонта машины.
Вместительные стеллажи для их размещения.
Гаражный верстак.
Крючки.
Полки или кронштейны для шин.
Светильники и обогреватели.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Источник: https://stanok.guru/stanki/kak-sdelat-svoimi-rukami-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html

Сверлильный станок своими руками 1500 фото, чертежи, инструкции

самодельный сверлильный станок

Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.

Понятно, что заводские станки, предназначенные для выполнения серийных операций в домашней мастерской ни к чему, но с другой стороны, иногда необходима особая точность сверления. Вот тогда мастера и задумываются, как сделать сверлильный станок своими руками и желательно, из подручных материалов. Просто найти нужные детали в магазине вряд ли получится, поэтому для изготовления необходима особая фантазия.

Здесь представлены десятки самодельных сверлильных станков – лучшие идеи, которые удалось найти в интернете. А также узнаете, как сделать стол для сверлильного станка, тиски, органайзер для хранения сверл, тумбочку под самодельный станок и даже устройство для охлаждения сверла.

Как сделать сверлильный станок своими руками

Каждый мастер, кто работает с деревом, знает, что невозможно вручную сделать сотни отверстий совершенно прямо и с одинаковой глубиной. Этот подробный мастер класс с пошаговыми фотографиями покажет, как сделать сверлильный станок своими руками, который поможет сэкономить много времени и усилий при сверлении точных отверстий по дереву, пластику, металлу или в любом другом материале, с чем вы работаете. Инструмент очень полезен для сверления прямых отверстий с минимальным усилием, в сочетании с высокой скоростью может быть хорошим подспорьем, чтобы вырезать границы на ту же высоту, как показано на картинке. Также благодаря регулируемой высоте инструмента можно вырезать участки определенного размера в древесине, например, заготовки квадратной формы.

По желанию, можно внести некоторые усовершенствования, например, добавить пружину в верхней части основания, чтобы получить автоматический подъем дрели. Здесь показаны только фото, если интересует подробное описание процесса, необходимые материалы и инструменты, под галереей находится ссылка на сайт первоисточника.

Источник фото www.instructables.com/id/Drill-press-for-20-21/

Безпроводной сверлильный станок из дерева

Интересная идея самодельного сверлильного станка, изготовленного только из дерева. Установка полностью портативная, так как автор использовал беспроводную дрель на аккумуляторах. Конструкция включает в себя деревянную коробку, которую удобно использовать для сверления прямолинейных отверстий в заготовках большого размера. Предоставлять конкретный чертеж автор посчитал нецелесообразным, так как станок изготовлен под определенную дрель, которая была у автора, так что, возможно, придется внести некоторые изменения в размеры, которые будут соответствовать вашей дрели.

Источник фото www.instructables.com/id/The-Cordless-Drill-Press/

Мини сверлильный станок своими руками

Точный, прочный и недорогой самодельный мини сверлильный станок, который без труда можно сделать с помощью простых инструментов. Все дрели разные, поэтому вам для начала надо нарисовать детали будущей конструкции. Автор использовал МДФ толщиной 1,8 см, рекомендую вам тоже использовать этот материал. Чтобы прикрепить дрель, надо просверлить 4 отверстия в МДФ для крепления хомутов. Сложить левую и правую сторону и выровнять заднюю часть (смотрите на фото). Как только это сделано, просверлить еще 4 отверстия для винтов, и склейте все части, дальше надо установить мини дрель и прикрутить нижнюю часть. Для рычага подойдет обычная деревянная палка, как ручка ложки. А чтобы подтянуть мини дрели, можно использовать резиновые жгуты из старой воздушной камеры. В перспективе автор планирует добавить светодиодные лампочки и сделать маленькие тиски для крепления печатной платы при сверлении.

Источник фото www.instructables.com/id/Easy-Mini-Drill-Press

Самодельный сверлильный станок

Дрель, инструмент многофункциональный, но на весу, без хорошего упора, долбится высокой точности, мягко говоря, довольно затруднительно. Хороший выход из ситуации, самодельный сверлильный станок, в общем, любая стойка, чтобы закрепить инструмент. Обычно мастера используют те детали и подручный материал, которые имеются в любом частном гараже. Как видите, представленный здесь вариант особой сложностью не отличается, автор использовал трубу, уголки и два фланца. Стойка для дрели просто крепиться к столу болтами. Алюминиевые дорожки взяты из картинной рамы, для распорок использовались палочки от эскимо. Дрель закреплена обычными хомутами.

В общем, на фото все хорошо показано, пожалуй, ни у кого не возникнет трудностей с изготовлением такой конструкции.

Источник фото www.instructables.com/id/Drill-press

Похожий вариант, только крепится на деревянной основе. Саморезами прикрепляем мебельную направляющую. В доске делаем отверстия по диаметру дрели, крепим уголок и металлическую пластину. Всю конструкцию прикручиваем к направляющей. Затем крепим стальную пластину на платформе, делаем ручку и прикрепляем саморезами. Хомутами зажимаем дрель, фиксируем пружину. Возможно, немного путано, но по фотографиям разберетесь, ничего сложного.

Источник фото usamodelkina.ru/4288-delaem-sverlilnyy-stanok-iz-dreli.html

Простой сверлильный станок своими руками

Простая конструкция самодельного сверлильного станка, можете взять ее за образец. Вам понадобится любой толщины фанера, механизм выдвижного ящика, широкая доска или ПВХ, металлический стержень и необходимой длины винты. Да и клей, обязательно. Фанера нужна для базы, поэтому желательно, чтобы она была гладкой и ровной. Вертикальную заднюю стенку можно сделать как деревянной, так и металлической. Дрель устанавливается на ползуне ящика со спейсером. С электрикой здесь вопрос особый, автор придумал, чтобы дрель включалась при опускании ручки. Этот шаг необязательный и очень не рекомендуется, если вы не знаете, как это делать, а если разбираетесь, то конечно можно попробовать, правда, автор подробной схемы не предоставил, а по фотографиям понять сложно.

Источник фото www.instructables.com/id/Easy-Drill-Press

Самодельный сверлильный станок с подвеской

Если столярное дело для вас хобби, а не бизнес, профессиональный станок не нужен. Но чтобы сделать самодельный сверлильный станок, нужен творческий подход. Но не важно, профессионал вы или любитель, при выполнении сверлильных работ необходима точность. Автор проекта решил преобразовать проводную дрель в сверлильный станок и вот что у него получилось. Основной материал, из которого изготовлена конструкция, можно найти в любом гараже, главная фишка, чем автор очень гордится, четыре мощные резинки. Обычно дрель довольно тяжелая, но с четырьмя резинками она будет колебаться примерно на 20 см выше поверхности стола. В общем, стоит попробовать, если интересуют подробности, ссылка на сайт автора под галереей.

Источник фото www.instructables.com/id/DIY-Drill-Press-with-Rubber-Band-Suspension

Как сделать дешевый сверлильный станок своими руками

Этот простой самодельный станок сделан из деревянных отходов (кусок доски, несколько брусков и лист толстой фанеры для основания) и старой проводной дрели. Еще вам понадобится зажим для шлангов и шурупы. Вначале нарисуйте схему и разметьте детали, Затем соедините все это вместе, как на фотографии, используйте бумагу в качестве прокладок между деревянными деталями. Натрите воском скользящие поверхности. Прикрепите хомуты для шлангов и закрепите дрель на скользящей дощечке, при необходимости используйте клинья. Добавьте ручку для подачи дрели и пружину, чтобы работал механизм возврата. Все это можно сделать за 2 – 3 часа и финансово обойдется практически бесплатно.

Источник фото www.instructables.com/id/Cheap-Drill-Press-DIY/

Самодельный сверлильный станок из труб ПВХ

Трубы ПВХ, это материал, который без труда можно найти. Они подходят не только для водопровода, из них можно сделать много полезных вещей, даже самодельный сверлильный станок. Все материалы можно купить в магазине, главное, правильно подобрать комплектацию. Ниже на фото показаны необходимые материалы и инструменты.

Порядок сборки стойки смотрите на пошаговых фото, никаких сложных операций, рама собирается, как конструктор. Немного усовершенствовать и можно работать использовать, как стойку для фрезера.

Источник фото www.instructables.com/id/PVC-Dremel-drill-press

Как сделать самодельный сверлильный станок

Данный станок можно назвать универсальным, так как по этому проекту вы можете изготовить различные варианты по размерам и производительности. Для этой стойки подойдет любая ручная дрель вне зависимости от мощности. Конечно, представленные выше самодельные модели из дерева сделать легче, но металл, само собой, надежней, хотя без сварочного аппарата не обойтись. Для изготовления понадобится металлическая пластина для основы и уголки для подставок.

Стойка для подъемного механизма сделана из квадратной металлической трубы.

Для изготовления механизма регулировки применяют разные способы, в данном случае сделан тросиковый привод, для чего нужно изготовить скобу для крепления и вращающийся барабан. Для крепления петли тросика в основу приваривается болт. Рукоятку можно сделать любую, из подручных материалов, главное, чтобы удобно было пользоваться. Для фиксирующего устройства использовалась обычная струбцина, закрепленная на металлической пластине. После завершения работы покрасьте все детали, чтобы защитить от ржавчины, а трущиеся поверхности смажьте технической смазкой.

Источник фото mainavi.ru/dom/sverlilnyj-stanok-svoimi-rukami
Автор проекта Алексей Шамборский

Сверлильный станок из дрели

Автор использовал простой подход, зачем изобретать велосипед, если можно использовать готовые алюминиевые профили. Нужно просто отрезать 4 одинаковые части, обработать шлифовальной машинкой, просверлить отверстия и нарезать в них резьбу. Ползунки для подъемного механизма можно использовать от выдвижных ящиков. Стенд выполнен из двух частей, соединенных друг с другом, но можно сделать только из одного. Подсоединяется к базе четырьмя болтами и специальными гайками. Рычаг установлен с помощью длинного болта, ввинчен в гайку. Он сделан из куска трубы диаметром немного меньше, чем диаметр сверлильного станка.

Труба разрезана в продольном направлении и добавлено два тонких листа с отверстиями. С обратной стороны приваривают квадратную трубу и кусочек листа, чтобы закрепить его на стенде. В роли рабочего стола просто кусок дерева, приклеенный силиконовым клеем.

Источник фото www.instructables.com/id/Drill-Press-DIY

Сверлильный станок для мастерской

Автор предлагает простой и функциональный вариант самодельного сверлильного станка для мастерской. Вам не понадобится сверлильный станок, чтобы сделать этот сверлильный станок! При необходимости его можно разобрать, это делается легко и быстро, и использовать в качестве обычной дрели. В качестве стойки автор использовал стандартную ножку стола, а благодаря конструкции этого сверлильного станка, нагрузка на колонку будет минимальная. Вы можете использовать разные типы сверл, что нельзя сделать с помощью большинства самодельных станков, так как они, как правило, не предназначены для тяжелой работы. Нет необходимых деталей и материалов для изготовления? Не страшно.

Если у вас уже есть дрель и ножка стола, то станок соберете, в значительной степени это все, что вам нужно. Технические характеристики можно легко изменить в соответствии с вашими потребностями. Станок удобно хранить под столом, если стойка слишком высокая, можно легко укоротить ножовкой, высота не имеет принципиального значения. Конечно, для работы лучше выбирать большой стол, удобно и можно разместить дополнительные аксессуары! Основная деталь, деревянная коробка или куб, который скользит по металлической стойке. Довольно простая идея. Его легко затянуть или разобрать в случае, если надо что-то изменить. Любые случайные неточности можно исправить с помощью прокладок. Куски дерева, которые находятся между кубом и дрелью являются распорками, которые увеличивают пространство между патроном и стойкой, что позволяют сверлить большой доски, используя большую коронку, или что-нибудь в этом роде. Возможности можно увеличить, если ослабить болт, который соединяет столбец стола, и вставить распорку между ними. В общем, смотрите порядок изготовления на пошаговых фото. В чем особая привлекательность этого самодельного станка, есть множество возможностей для усовершенствования.

Источник фото www.instructables.com/id/Build-Your-Own-Drill-Press-for-FREE

Самодельный станок из рулевой рейки

Перед этим мы рассматривали сверлильные станки из ручной дрели, этот вариант со стационарным электромотором, в данном случае используется мотор от советской стиральной машинки. Конечно, такую конструкцию сделать сложнее, но у нее есть и свои преимущества. Выглядит сложно, но в принципе много материалов не понадобится. Стальные уголки, металлические профили, патрон для дрели и основная деталь, не сильно разбитая рулевая рейка от любой легковушки, но с демонтированными элементами усилителя. Также необходимо подобрать хорошие подшипники, лучше новые. Самая проблемная деталь – ось со шкивом, ее лучше заказать у профессионального токаря, необходимо будет нарезать резьбу на нижней части вала, на ней будет крепиться патрон. Особое внимание следует уделить поверхностям для упорных подшипников. Важно равномерно распределить нагрузку, а то один из подшипников будет выходить из строя быстрее. При сборке обязательно проверьте вертикальность хода, если нужно, подложите шайбы для регулировки, а то замучаетесь сверла покупать. Штурвал можно сделать на свое усмотрение, в данном случае он изготовлен из стального прута. Не забудьте сделать надежный защитный кожух для блока управления и заземлить корпус после завершения работ.

Источник фото obinstrumente.ru/elektroinstrument/sverlilnyj-stanok-svoimi-rukami.html

Компактный сверлильный станок

Не всегда нужны мощные и большие конструкции, для домашней мастерской вполне достаточно и небольшого приспособления, например как этот компактный сверлильный станок, который можно использовать даже в квартире. Выглядит как заводской, на самом деле он собран своими руками, хотя детали и электродвигатель надо будет купить, а для изготовления большинства элементов понадобится токарный станок и фрезер с ЧПУ. Двухслойную станину из оргстекла можно изготовить самостоятельно, а стойку купить в мебельном магазине. На пошаговых фото детально показан процесс сборки. Первоначальная идея была сделать устройство для сверления печатных плат, но немного усовершенствований и получился такой универсальный сверлильный станок. Для сверления отверстий под любыми углами изготовлены На последнем фото показаны самодельные трехмерные тиски, чтобы можно было сверлить отверстия под любым углом.

Источник фото obinstrumente.ru/elektroinstrument/sverlilnyj-stanok-svoimi-rukami.html

Стойка для дрели своими руками

Впрочем, по возможностям и характеристикам это полноценный сверлильный станок. Стойка сварена из 4-х уголков и прямоугольной трубы и крепиться на маховике от трактора. Шестеренка подъемного механизма взята из газораспределительного механизма (ГРМ) «жигулей». Коробка, где он расположен, перемещается по стойке на роликах, взятых от сдвижных дверей «Газели». Штурвал сварен из гаек М14. Возвратный механизм работает за счет пружины, установленной внутри стойки. Для ограничения свободного хода в стойке высверлены отверстия. Также четыре болта, приваренные к станине служат для точной регулировки угла сверления. Ножки из болтов М8 под шестигранник. В данном случае используется дрель 2 кВт, с помощью которой можно сверлить 30 мм отверстия.

Источник фото ruki-zolotye.ru/sovety-mebelschiku/samodelnyj-sverlilnyj-stanok.html
Автор Сергей

Еще один вариант стойки для дрели из металла. Вначале, с помощью сварки изготавливается амка из профильной трубы. Когда готова, приварите к ней дюймовую трубу. Для подвижной части необходимо сделать маленькую рамку 11 на 12 см. Из кусочков металла приварите к ней крепежные ушки с отверстием под болт, а с другой стороны квадратное крепление из уголка. Подвижная часть изготовлена по принципу задвижки с подвижным стержнем из профильной трубы. Основанием крепления для дрели будет являться пластина с наваренным к ней уголком. Для подъма дрели использовалась обычная дверная пружина.

Источник фото http://www.konstantinn.com.ua/stojka-dlya-dreli-svoimi-rukami/html

Мини сверлильный станок своими руками

Автор это самодельного мини станка, мастер по усовершенствованию карбюраторов для мотоциклов. Ему нужна была дрель, чтобы делать точные от 0,035 мм диаметра и не более 1,5 мм., вручную работать с такими диаметрами очень затруднительно, так появилась эта идея. На фотографиях процесс изготовления показан подробно, но не очень понятно. Но на сайте есть пошаговая инструкция, с уточнениями и пояснениями, если вы заинтересовались, то можете почитать. Сайт англоязычный, воспользуйтесь переводчиком, текст в принципе понятный. Ссылка под пошаговыми фотографиями.

Источник фото www.instructables.com/id/Precision-high-speed-micro-drill-press-from-Useful

Мини сверлильный станок из швейной машинки

Автор сделал этот мини сверлильный станок из старой китайской швейной машинки. Питание 12В постоянного тока, может сверлить РСВ и дерево, оснащен светодиодами для подсветки, обошелся очень дешево, так как практически полностью изготовлен из отходов, кроме двигателя, конечно. В общем, убираете все нутро из швейной машинки, за исключением переключателей и разъемов постоянного тока. Вырезаете переднюю часть, как показано на фото. Для опорной плиты используйте МДФ толщиной 6 мм. Сделайте 2 пружины из вязальной проволоки. Прикрепите винтовые шайбы к одному концу ручки и вставьте пружину, как показано на фотографиях. Вставьте ручки в колпачки и проверьте свободный ход. Обрежьте ручки до нужной длины. Двигатель крепиться стяжкой и приклеивается. Закрепите ручку в MDF, так что, когда мы нажимаем на ручку, двигатель должен двигаться вниз. Закрепить пластиковый кусок в центре, как показано на фото. В общем, на фото все хорошо показано. Мини станок портативный, работает от аккумулятора.

Источник фото www.instructables.com/id/DIY-PCB-Mini-Drill-Press/

Мини сверлильный станок для печатных плат

Идея простая, но требует определенных знаний и точной работы. Размеры не указаны, так изделие собиралось из подручных материалов, но схемы и чертежи, по которым вы сможете сориентироваться представлены. Для изготовления подъемно-спусковой части понадобится лист металла — вырезаете нужную форму, загибаете, делаете отверстия. Суть устройства рычажный механизм – нажимаете, дрель с двигателем опускается, отпускаете – поднимается. Да, последнее фото, это автор показывает, как использовать затупившееся сверло, просто надо правильно отколоть кончик пассатижами, и сверло как новое.

Источник фото cxem.net/master/4.php

Переносной сверлильный станок

В этом проекте 14-летний Самсон Фуллмер показал, как сделать автономный, переносной сверлильный станок. Предварительно необходимо сделать деревянный корпус необходимого размера с двумя защелками, ручкой и шарнирами.
В середине ящика крепиться дощечка, с салазками по бокам. На них будет находится подвижная часть. Для дрели изготавливается деревянная площадка с отверстием, к ней крепится пружина. Ну это, если вкратце. Подробное описание процесса можно посмотреть на сайте, ссылка под галереей.

Источник фото www.instructables.com/id/DIY-Portable-Dremel-Drill-Press

Сверлильно шлифовальный станок

Здесь представлено три способа изготовления самодельного сверлильно шлифовального станка. Первое, это как сделать приспособление для шлифовки на базе стационарного сверлильного станка. Нужно собрать базу части материала, что формируют основу. Они удерживаются вместе с гипсокартоном винтами. Затем вырезать круг из фанеры для поддержки шлифовальной колодки. Схема простая: сверлильный станок -> правый угловой адаптер -> установочный винт -> наждачная бумага (подшипник удерживает шлифовальный диск на месте). Вот и вся конструкция, подробности смотрите на пошаговых фото. Да и не забудьте смазать машинным маслом подшипник.

Источник фото www.instructables.com/id/Drill-Press-Disc-Sander

А это барабанный шлифовальный стол для перфоратора, является удобным дополнением к любому сверлильного станку. Здесь показано, как сделать простой в использовании барабан шлифовального стола с отсосом пыли и регулировкой шлифовки. Большинство станков работают только для плоских поверхностей, хотя есть устройства для шлифовки кривых, такие как шпиндель шлифовального станка, но в качестве специального инструмента он занимает место (и стоит денег). Таким образом, более дешевым решением является барабанный шлифовальный станок — в основном цилиндр, обернутый в наждачную бумагу. Вы можете сделать свои собственные шлифовальные барабаны, и сделать их максимально универсальными, как вам это нужно. Если на пошаговых фото вам не все понятно, на сайте первоисточника, ссылка на который находится под галереей, автором расписано все очень подробно.

Источник фото www.instructables.com/id/Drum-Sanding-Table-for-the-Drill-Press

Третий вариант сверлильного станка с шлифовальной плитой. Сверлильные станки конечно созданы для сверления отверстий, но они также подходят для других целей, например, их можно использовать как токарный станок. Другое практичное использование в качестве импровизированного шпинделя шлифовального станка. Здесь как раз и приведен пример, как это можно сделать. Во-первых, вам нужно шлифовальный барабан, затем тарелка, чтобы поднять рабочую поверхность вверх над нижней частью барабана. Если не сделаете этого, край не будет гладким, потому что не сможете держать заготовку. К счастью, шлифовальную пластину очень легко сделать, даже меньше чем за пять минут. Порядок изготовления смотрите на фото. Да, используйте адгезивные ленточные магниты на задней стороне пластины. Без них пластина будет скользить с заготовкой. Несмотря на то, что магниты не очень сильные, заготовку удержат. Больше подробностей и нюансов на сайте, ссылка под фото.

Источник фото www.instructables.com/id/Drill-Press-Sanding-Plate

Стол для сверлильного станка

Встроенные столики, которые установлены на большинстве станков немного низкорослые для деревообработки и не имеют упора, чтобы помочь с сверлением повторяющихся отверстий. Так что если у вас есть лист МДФ, можно сделать более усовершенствованный стол и упор для своего сверлильного станка. Процесс можно посмотреть на пошаговых фото мастер класса, а подробное описание на сайте, ссылка под галереей.

Источник фото www.instructables.com/id/Drill-Press-Table-and-Fence

Если площадка позволяет, можно сделать такой простой упор для сверлильного станка. Все, что вам нужно, это отходы древесины, пара болтов, гайки и шайбы. Этот проект занимает около 20 минут или меньше, очень практичный и пригодится для использования в будущем. В принципе нет ничего сложного, это простая планка, которую зажимаете в пазах для упора, но есть несколько нюансов, которые можете посмотреть на пошаговых фото.

Источник фото www.instructables.com/id/1-Drill-Press-Fence

Еще один вариант, простой столик, без излишеств. Для того, чтобы установить самодельный столик как можно проще, автор сделал глубокий вырез точно такого же размера, как площадка под сверлом. Это должно заставить столик передвигаться слева направо. Для этого был использован фрезер CNC, чтобы соединить два куска ламинированной фанеры вместе, но вы можете вырезать круг лобзиком. Чтобы предохранить стол от вращения, сделайте пару ключей того же размера, как щели в площадке сверлильного станка, и посадите на клей. С упором тоже все просто, смотрите на фото.

Источник фото www.instructables.com/id/Drill-Press-Table

Тиски для сверлильного станка

Есть много различных способов, как сделать самодельные тиски для сверлильного станка, автор предлагает самый простой способ. На самом деле, большинство людей хотят что-то простое, что можно легко и быстро сделать. Здесь нет необходимости в каких-либо металлических полозьях или обработки твердых пород древесины. Все сделано из 17мм фанеры. Основные детали: традиционная ручка с поворотным шарниром на конце, может быть сделана и приклеена на резьбовой стержень, если это проще. Детали из фанеры собраны с помощью клея и шурупов. Фиксированные губки и винт приклеены и прижимают друг друга. Когда высохнет, отметьте центр и просверлите 13мм отверстие для винта. Винт проходит через шнековый корпус и пропускаются через гайку, которая зафиксирована эпоксидной смолой, необходимо чтобы он проходил через подвижный зажим с отверстием. В общем, легче сделать, чем объяснить, так что смотрите пошаговые фото, автор сделал аж 70 фотографий процесса, так что все должно быть понятно.

Источник фото www.instructables.com/id/Homemade-Drill-Press-Vice

Самодельные тиски для сверлильного станка из металла

На первом фото в галерее вы можете видеть причину, почему у автора появилась идея сделать эти тиски. Чтобы с вашими руками не случилось такого же, стоит задуматься о необходимости самодельных тисков для сверлильного станка. Данная конструкция сделана из металлического профиля, также понадобится резьбовой стержень, пластиковые или деревянные колодки, болты, гайки. После того, как вырежете куски профиля, соединить два из них буквой «L», используя сверло, метчик и винт. Это будет статическая часть тисков. Затем просверлите отверстие и нарежьте резьбу M10 для шпилек. Пространство между «L» и упором должно быть больше ширины вашего стола. Для того, чтобы сделать рычаг, срежьте конец стержня угловой шлифовальной машиной, чтобы получить плоскую поверхность, а затем просверлите отверстие для винта. На пошаговых фото все красиво показано, так что особых трудностей с изготовлением не должно возникнуть. Вы можете добавить некоторые свои идеи, чтобы усовершенствовать предложенный вариант.

Источник фото www.instructables.com/id/Drill-Vise

Тумбочка под сверлильный станок

Если у вас есть оборудование для сверления, но хранится в разных местах, так что вы должны постоянно отходить от сверлильного станка за различными инструментами и деталями, тогда это проект для вас. Эта удобная тумбочка позволяет держать абсолютно все, что связано с работой на станке в одном удобном месте. Если понадобится, можно поставить станок в середину, если он у вас конечно достаточно портативный, и небольшого размера. Перед тем, как приступать к работе, убедитесь, что основа вашего сверлильного станка будет соответствовать сторонами тумбочки. Если нет, то вам нужно будет вносить изменения в конструкцию. На всех пошаговых картинках схематично изображен порядок сборки, так что разобраться будет не тяжело.

Источник фото www.instructables.com/id/Drill-Press-Cabinet

Стол для сверлильного станка с выдвижными ящиками для хранения

Сверлильный станок является одним из наиболее ценных инструментов в любой мастерской, но часто он занимает слишком много места. Автор предлагает частично решить эту проблему, сделав стол для сверлильного станка с выдвижными ящиками. Для начала необходимо собрать каркас, сбить гвоздями или с помощью клея. Если саморезы или гвозди не вариант, вы можете зажать детали и ждать, пока клей высохнуть, прежде чем двигаться дальше. Столешницу можно сделать из разных материалов, но целесообразней использовать толстую фанеру. Затем изготавливаете опорную пластину и производите монтаж стола. В завершении из фанеры делаете выдвижные ящики. Более подробно порядок работы на пошаговых фото, а комментарии автора можете прочитать на сайте.

Источник фото www.instructables.com/id/Ultimate-Drill-Press-Table

Стол для сверлильно-присадочного станка своими руками

Стол с шкафчиком сделан специально под сверлильный станок “Корвет-41». В принципе в комплект входит небольшой поворотный столик, но правда очень уж небольшой. Когда нужно будет сделать отверстие в большой заготовке, ЛДСП или мебельной панели, толку от него мало. Если вам приходится мастерить присадки мебельной фурнитуры, то понадобится более подходящий рабочий стол с упором. Об этом и пойдет дальше речь. Представленный вариант стола–тумбы сделан из ЛДСП На столе будет размещаться опорная стойка, которую можно легко переставить, нужно просто открутить винты и снять верхнюю часть. Ниже представлен мастер класс с пошаговыми фотографиями. Подробное описание со списком материалов и описанием процесса можно посмотреть на сайте, ссылка под фото.

Автор: Игорь Калинин
Источник фото: master-forum.ru/izgotovlenie-stola-dlya-sverlilno-prisadochnogo-stanka-svoimi-rukami

Хранение сверл – идеи, приспособления

Порядок нужен везде, тем более на рабочем месте. Если в вашей мастерской есть сверлильный станок, вопрос хранения сверл встанет однозначно. Конечно, их можно разложить по банкам из под кофе или различным коробкам, что большинство и делает, но это не правильный поход, сверла должны хранится в чистоте и главное, рассортированные по размерам. Именно этот нюанс, взять нужное сверло, занимает большего всего времени. Между тем, сделать органайзер для сверл элементарно, в любой мастерской или гараже найдется масса материалов, из которых можно изготовить простую стойку или коробку с отсеками.

Магнитный лоток для хранения сверл

Вот, например, очень простой вариант – самодельный магнитный лоток для хранения сверл. Все что нужно – кусок фанеры, рейки, клей, магниты. Разложите все ваши сверла по размерам и нарисуйте план будущего лотка. Исходя из нарисованной схемы, вырежьте 2 одинаковых листа фанеры нужного размера. На обратной стороне просверлите углубления для магнитов. Соедините листы, посадите на клей. Напилите рейки, обрежьте один конец угла для диагонального разделителя. Потом другой конец под углом 90 градусов, чтобы длинна соответствовала. Склейте их на месте. Вот и все, остается только покрасить.

Источник фото www.instructables.com/id/Shop-Project-Make-a-Magnetic-Tray-for-Drill-Bit-St

Здесь показано, как быстро сделать отсеки в ящике для хранения сверл. Хитрость в том, чтобы заложить разделители на подготовленное место. Просто просверлите направляющие отверстия для крепежных винтов, которые удерживают разделители с нижней стороны. Гвозди используются, чтобы держать разделители во время сверления второго отверстия. Система позволяет легко убирать разделители, если нужно изменить положение секций.

Источник фото www.instructables.com/id/Organized-Drill-Bit-Drawer

Деревянный стенд для хранения

Если вы до сих используете старые банки кофе или пластиковые контейнеры для хранения сверл, в которых постоянно скапливается опилки и всякий мусор, пора поставить точку в этом безумии. Автор этого стенда все это пережил и предлагает свой вариант изготовления деревянного стенда для хранения. Он хотел, чтобы были сгруппированы в наборы, были портативны и маркированы. Стенд состоит из пяти равномерно расположенных рядов. Большинство хранимых инструментов вписывается в этот интервал, но вы, конечно, можете сделать такого размера, который подходит для вас. Как видите на пошаговых фото, особых сложностей в изготовлении нет. После окончания автор предлагает пропитать все держатели льняным маслом.

Источник фото www.instructables.com/id/The-Drill-Bit-Rack

Металлический стенд для хранения сверл

Практично, эстетично, современно. Чтобы сделать такой металлический стенд для хранения сверл, надо купить один длинный алюминиевый уголок. Определитесь с размерами, и обрежьте уголок до нужной длинны. Просверлите отверстия, чтобы скрепить разрезанные уголки. Теперь самая трудная часть. Для того, чтобы каждое сверло отлично подходило к стойке, просверлите отверстия в следующем порядке: 1. Возьмите самую большое сверло, и им же сделайте отверстие — одна дырка готова. 2. Затем вставьте следующее сверло из комплекта, сделайте отверстие … и так по порядку … В общем, один набор из 25 сверл забрал у автора более чем полтора часа … Потом отшлифуйте отверстия. Повторите процесс с другими наборами. Все, установите стойку, где вам удобно.

Источник фото www.instructables.com/id/Drill-Bit-Stand

Самая простая стойка для сверл

Простая задача — простое решение. Конечно, есть очень много прекрасных идей и дизайнерских решений чтобы сделать такую простую штуку, как подставку для хранения сверл. Я только с первого захода нашел в интернете около полусотни вариантов. Но если не хотите особо париться, то и не надо. Просто возьмите кусок зеленого пенополистирола 5 см в ширину (кто не знает, это полимерный газонаполненный материал, получаемый путем вспенивания полистирола и других компонентов), просверлите в нем отверстия для каждого сверла и вставьте в таком порядке, как вам удобно. Все.

Источник фото www.instructables.com/id/Simple-Drill-Holder

Держатель для ручной дрели из ПВХ

Автор предлагает простой способ, как организовать место для хранения ручной дрели. Нужно найти трубу ПВХ нужного диаметра, обрезать, лобзиком вырезать выемку для ручки. Используйте карманный нож, чтобы мягко убрать лишний пластик. Просверлите с одного бока два отверстия под диаметр шурупов. Используя 2 винта крепления, закрепите трубу в подходящем месте под углом 45°, чтобы дрель держалась под тяжестью своего веса. Вот такой простой держатель, подробней процесс изготовления смотрите на пошаговых фото.

Источник фото www.instructables.com/id/PVC-DrillTool-Holder

Самодельная тумбочка для хранения ручной дрели

В отличие от предыдущего способа, автор решил не вешать свои дрели на держатели из пластиковых труб или прорези в фанерных полках. Вместо этого сделал самодельную тумбочку, где инструмент храниться в специальных выемках, то есть находиться в сбалансированном состоянии. Тумбочка имеет скрытое пространство для зарядных устройств ниже места для хранения сверл, так что они могут быть заряжены. Также имеется небольшой ящик в нижней части для различных аксессуаров. Порядок сборки и полка в разных ракурсах на фото в галерее.

Источник фото www.instructables.com/id/Drill-Storage-Station

Простая самодельная дрель

Цель этого проекта заключается в создание простого инструмента, чтобы можно было легко сделать отверстие в пластике и тонкой древесине. Такую самодельную мини дрель сделать очень просто, в чем вы убедитесь, посмотрев пошаговые фото. Главное, что вам понадобится, это небольшой двигатель постоянного тока — может быть, от игрушки или фена. Также кабель с двумя проводами, шлифовальный круг, кусок наждачной бумаги, батарея или источник питания (на фото 7.2V Lipo аккумулятор), разъем для подключения к батарее или кнопочный выключатель. Конечно, надо уметь паять и немного понимать в электричестве. Если разбираетесь, то по фотографиям будет все понятно. Как использовать мини дрель, пожалуй, тоже объяснять не надо, включайте и работайте, на фото показано, как автор испытывает ее на прищепках.

Источник фото www.instructables.com/id/The-Simplest-Drill-Ever

Еще один вариант, простая самодельная мини дрель для печатных плат PCB, проще говоря, моторчик с цангой. Вам нужен только моторчик на 12v, остальные части также легко и дешево можно найти в том же Интернете, так что вам не придется ломать голову, собирая необходимые вещи. Автор использовал двигатель скорость 4000rpm, который дает удивительно хорошие результаты, сверло 1 мм. Еще понадобится патрон для сверла, 6-контактный переключатель, короткий кусок проволоки, адаптер. На фото, к сожалению весь порядок сборки не показан, но если заинтересовались, можете прочитать инструкции автора на сайте, ссылка под фотографиями.

Источник фото www.instructables.com/id/Handheld-PCB-Drill

Самодельная система охлаждения для дрели

Это устройство, чтобы в процессе бурения толстого листа металла защитить дрель от перегрева. Что нужно: мини – насос, шланг, провода, баночка с крышкой, переключатель. Добавьте шланги входа и выход насоса из отверстия в крышку с помощью отвертки, поместите входной шланг в чашку. Сделайте еще одно отверстие в крышке для выключателя. Затем приклейте переключатель у отверстия и поставте насос в банку, прямо в воду. Выходной шланг выведите из кувшина через отверстие в крышке. Уложите тонкий провод вдоль шланга и обвейте вокруг с более тонким проводом. Добавьте обрезок доски, как подставку. Если что-то не понятно, инструкция есть на сайте первоисточника.

Источник фото www.instructables.com/id/Drill-Coolant-System

Сверлильный станок с самодельным лазерным целеуказателем

Если в процессе работы вам необходимо сменить сверло, изменить высоту или предпринять другие действия, заготовка может сдвинуться, тогда это простое приспособление поможет вернуться в нужное русло. Для изготовления простого лазерного целеуказателя не надо никаких особых устройств, хотя вариантов есть много, возможно, у вас есть свои идеи. Автор, например, использовал дешевую лазерную указку, это купить не проблема. Само устройство действительно очень простое, деревянный брусок с закрепленным на торце лазером и встроенные в просверленные углубления магниты. Как это сделать и как оно работает, смотрите на пошаговых фото.

Источник фото www.instructables.com/id/Drill-Press-Laser-Alignment-Tool

Модернизация ручной дрели

Что даст это приспособление? Оно поможет: просверлить перпендикулярно отверстие, просверлить заготовку на нужную глубину, просверлить цилиндрические детали. Эта конструкция для стандартного крепления сверла 43мм, но может быть переделана для другого типа сверла. Необходимые детали: 2 стальные трубки – внутренний диаметр 8 мм, длина 30 мм; 2 пружины диаметром 10 х 55 мм 4 с собственной стопорной гайкой M8; 2 резьбовые шпильки М8 длиной 165 мм.;4 гайки M6;4 болты M6. Порядок изготовления на пошаговых фото, детальные инструкции на сайте. Глубина может быть установлен с помощью 13мм гаечного ключа. Обе гайки М8 должны быть на той же высоте. Удерживая опорную плиту, просто нажмите на дрель. Для точной зенковки, тонкая настройка гайки M8: 1/4 оборота составляет около 0,3 мм (шаг составляет 1,25 мм). Сверление по трубкам возможно до 30 мм диаметра (длина хода инструмента ограничена до 35 мм).А благодаря вакуумному адаптеру, теперь вы можете просверлить кирпичную стену без пыли.

Источник фото www.instructables.com/id/The-Ultimate-Drill-Improvement-Kit

Токарный станок из дрели

Пожалуй каждый мастер, занимающийся деревообработкой, мечтает о собственном токарном станке. Но токарные станки по дереву стоят дорого, вот автор и предлагает приспособить под него сверлильный станок. Единственное, что вам действительно нужно сделать, чтобы создать токарный станок с вашего сверлильного станка, это достать патрон с валом и упорной втулкой, автор для цели разобрал старую ручную дрель. То есть вся идея в том, чтобы закрепит патрон на специальную деревянную подставку, между верхним сверлом и нижним самодельным вставляется деталь, которая должна свободно вращаться. Тяжело утверждать, насколько это все будет хорошо работать, но затраты на изготовления такого устройства небольшие, так что можно попробовать. На сайте автора есть инструкция.

Источник фото www.instructables.com/id/Drill-Press-Lathe

Чертежи самодельных сверлильных станков

Самодельные сверлильные станки 250 фото

Прокатный станок своими руками: методы и технологии изготовления

Рассмотрим наглядный пример, как можно сделать прокатный станок своими руками: методы и технологии его изготовления. Но прежде всего, необходимо понять для какой цели этот станок нам потребуется.

Достаточно сложно представить современную повседневную жизнь без металла. Он используется повсеместно, и требует для обработки соответствующего оборудования. Металлургическая промышленность в основном использует современные прокатные станки, которые, в свою очередь, имеют высокую цену. Для самостоятельного же использования и изготовления профтрубы, можно сконструировать прокатно-вырубной станок своими силами.

Для чего используется такое оборудование?

Прокатно-вырубные станки и иная техника для металлообработки чаще всего используется при создании конкретной формы металлической детали. Так как этот материал используется повсеместно, к его обработке подходят с надлежащей ответственностью и вниманием.

Прокатные станки для металлического профиля распространены повсеместно, однако многие и не догадываются, что сделать такое сложное оборудование можно самостоятельно. В силу того, что цена на подобное оборудование крайне высокая, мы наглядно рассмотрим пример, как своими руками изготовить прокатно-вырубной механический станок.

Ярким примером металлических деталей, где при изготовлении используется прокатный станок для профильных труб, являются присутствующие в каждом доме или квартире трубы или радиаторы батарей. Все эти изделия изготавливаются на металлообрабатывающем оборудовании, которое в силу изготовить самостоятельно без каких-либо навыков и глубоких познаний.

Важно: если вы решили самостоятельно изготовить прокатно-высечной тип станка, то для надежности последующих изготавливаемых на нем деталей, к его сборке следует отнестись с надлежащим вниманием и ответственностью.

Разновидности прокатного станка

Как уже стало ясно из ранее сказанного, прокатное оборудование необходимо для переработки металлической заготовки в готовую геометрически сформированную деталь. В данном случае для листового металла используются следующие типы оборудования:

Непрерывно-удлинительные, которые позволяют изготавливать металлические трубы с сечением в 110 мм.
Пилигримовые станки, что используются при изготовлении массивных труб с диаметром от 400 до 700 мм.
Короткоправочные модели оборудования, что используются при производстве бесшовных труб диаметром до 450 мм.
Станки трехвалового типа, которые, в свою очередь, применяются для выполнения толстостенных труб, диаметр которых может достигать 200 мм. Нередко такой тип оборудования называют ювелирным прокатным станком.

Важно: на современных заводах металлообработки также нередко применяются широкопрофильные модели гибочной системы установок, что позволяет изготавливать профильные трубы общей длиной до 3 метров.

Составные детали оборудования

Как правило, в состав любого прокатного станка входят три основных составляющих компонента, а именно:

рабочие клетки;
передаточные устройства;
электрические двигатели.

Валы куда помещаются металлические составляющие будущей детали входят в состав рабочей клетки. Также в эту составляющую входят следующие элементы: установочные механизмы, станины, плитовины, а также проводки. За движение всех составляющих компонентов прокатного станка отвечают мощные электродвигатели. Они соединяются с рабочими элементами при помощи муфт, передаточных элементов и шпинделей.

Важно: основной составляющей прокатного оборудования обжимного и заготовочного типа является диаметр вала, а именно величина его рабочей поверхности.

Современные металлообрабатывающие станки могут иметь сразу несколько рабочих клетей, это необходимо для изготовления деталей сложной геометрической формы. Нередко его называют станок для гусиных лапок, что позволяет выполнять работу сразу в нескольких проекциях.

Как правило, такие устройства имеют внушительные габариты и могут обеспечивать рабочую поверхность до 3 метров. Отличительной особенностью современных прокатных станков является работа сразу в трех направлениях для:

Изготовления отверстий в металлическом листе.
Вытяжки заготовки в трубу.
Калибровка изделия, что позволяет задавать диаметр будущей детали.

Важно: работу на прокатном станке может осуществлять лишь квалифицированный специалист, который прошел инструктаж по технике безопасности.

Изготовление прокатной установки своими руками

Для профильной трубы своими руками потребуется изготовить небольшой станок, который существенно отличается от промышленных установок по размерам. Это возможно сделать в повседневных условиях при наличии под станок свободного пространства.

При этом можно отметить, что самодельный станок может позволить вам изготовить детали любой сложности. При его помощи вы достаточно легко сможете сделать проволоку любого диаметра, нарезать листовой металл, что предусматривает кровельное покрытие любой крыши, а также множество иных деталей, что часто востребованы в повседневном быту.

Предварительно вам потребуется подобрать подходящие чертежи, чтобы у вас получился самодельный прокатный станок. После этого предстоит подготовить его компоненты, а именно:

пара мощных стоек из крепкого металла;
прут из стали, чей диаметр будет не меньше 5 см;
верхняя плита с гайками М10;
две шестерни соответствующего размера;
зубчатое колесо;
пружины и упоры;
а также бронзовые подшипники и втулки.

После того как все компоненты у вас имеются в наличии, можно приступать к изготовлению рабочего станка, который при этом будет достаточно мобильный к перемещению:

При помощи болтов из стоек и металлической плиты собирается некое подобие рабочей клети.
К этим же стойкам монтируются два рабочих вала. Их предварительно следует выточить из ранее приготовленного стального прута. Также их необходимо закалить, чтобы получить улучшенную прочность металла.
Нижний вал монтируется между стоек при помощи подготовленных втулок и подшипников. Верхний вал при этом монтируется на специальные ползуны и является подвижным элементом станка. Движение вверх ползунов ограничивается упорами.
Непрерывное сжатие двух отдельных валов обеспечивается за счет пружины, что удерживает их в постоянном напряжении. Она крепится одновременно к плите, основаниям и непосредственно подвижному верхнему валу.

Важно: для обеспечения работы такого станка необходимо синхронное вращение рабочих валов. Решить эту задачу вы можете при помощи зубчатой передачи, что передает вращающий момент шестерне, которая установлена на нижний вал. Таким образом, при помощи рукояти можно запустить в работу устройство.

Сделанная таким образом установка имеет ручной привод. Для ее работы требуется непрерывное вращение. Если ручной механизм остановится, то соответственно и валы перестанут свое вращение. Таким образом, получается универсальное устройство, на котором можно менять компоненты и тем самым изменять профильную пригодность станка.

Плюсы самодельного устройства

В конечном счете все, что вам потребуется для изготовления такого универсального устройства, можно купить по небольшой стоимости в любом строительном магазине либо подобрать нужные компоненты из старых давно забытых вещей, а также подобрать чертежи. В любом случае цена такого станка очень быстро себя окупит, так как изготовить на нем можно детали любой сложности с минимальными затратами на расходный материал.

Важно: аренда прокатного станка обойдется в круглую сумму, из-за чего вы можете размещать объявления и неплохо зарабатывать на своем устройстве.

Сделанная работа достаточно быстро окупается, так как вы можете изготавливать любые детали. Вот лишь небольшой их список:

профтрубы;
металлические направляющие для профиля под гипсокартон;
покрытия для фальцевой кровли;
элементы для металлосайдинга;
металлические листы квадратной и прямоугольной формы;
дополнительные крепления для сайдинга;
провод для электрической проводки.

Все эти самоделки пригодятся вам при строительстве нового дома или его ремонте. Как показывает практика, листогибочные самодельные станки крайне востребованы, так как их схема не требует сложного изготовления, но при этом позволяет изготавливать массу полезных и нужных деталей.

Видео: прокатный станок своими руками.

Итоги

Таким образом, вручную вы можете сделать прекрасный станок для фальцевания кровельных листов и иных конструкций с минимальными вложениями и трудозатратами, при этом вам больше никогда не потребуется арендовать листогибочные станки или какого-либо иного оборудования для металлообработки.

Настоящие мастера ювелиры уже давно подрабатывают, таким образом, имея стабильную прибыльную подработку, или используют свое самодельное оборудование в качестве основного источника дохода.

Republished by Blog Post Promoter

11 отличных самодельных систем утилизации, которые можно построить дома

Нам всем следует беспокоиться о том, как мы управляем отходами и потребляем ресурсы. Хотя разделение бумаги и пластика — отличный способ начать переработку в домашних условиях, существует ряд других вариантов и систем, которые вы можете включить в свою процедуру переработки.

Интернет — отличный ресурс для советов и советов по сокращению, повторному использованию и переработке. Вот лишь несколько гениальных систем, которые вы можете создать дома, чтобы сделать мир чище и зеленее.

1. Драгоценный пластик: самодельные машины для переработки пластика с открытым исходным кодом

Одним из главных виновников утилизации отходов является пластик. В настоящее время наши океаны переполнены этим веществом, и, по оценкам, к 2050 году в океанах будет больше пластика, чем рыбы. Имея это в виду, переработка пластика должна стать для всех нас первоочередной задачей.

Вот почему голландская организация Precious Plastic создала простые машины, которые могут эффективно разрушать большинство пластмасс и допускать их переработку.Планы машин открыты для всех и могут быть построены недорого из доступных материалов. Их машины позволяют повторно использовать пластик в 3D-печати, а также в ряде других производственных процессов.

Источник: Precious Plastic Community / Facebook

2. Осторожно, Tesla: как сделать самодельный Powerwall

Не знаете, как утилизировать старые батареи? Почему бы не сделать свой собственный Powerwall? Многие бесстрашные домашние мастера в Интернете превращают старые батареи в системы хранения энергии, подключенные к ветровым или солнечным источникам.

Возьмем, к примеру, ютубера Питера Мэтьюза. Удивительный самодельный Powerwall Мэтьюза состоит из 4480 аккумуляторов 18650 и может хранить 40 кВт · ч энергии. Он генерирует эту энергию с помощью 40 солнечных панелей на своей крыше, и благодаря Powerwall может обеспечить чистоту большей части своего дома. Поэтому в следующий раз, когда вы подумаете о том, чтобы выбросить батарейки, подумайте о том, чтобы вместо этого что-нибудь построить.

3. Чисто и просто: фильтрация и повторное использование сточных вод

Серая вода является одной из самых больших проблем, когда речь идет о сбережении и повторном использовании воды.

Серая вода — это любая щадящая вода, используемая в вашем доме — например, вода из стиральной машины, душа, ванны и т. Д. К счастью, есть способы отфильтровать и повторно использовать серую воду и резко сократить потребление воды. потребление.

Ютубер, приложение Brittany App, сконструировал систему рециркуляции сточных вод, которая позволила ей фильтровать сточные воды и использовать их для орошения своего сада. Она использовала насос для пруда, подключенный к шлангу, который затем вливался в ее садовый домик из ванны.Если вы все же решите использовать сточные воды для полива сада, убедитесь, что вы используете только биоразлагаемое мыло и моющие средства, чтобы избежать попадания в почву потенциально вредных химикатов.

4. Переверните новую страницу: как сделать бумагу в домашних условиях из переработанной бумаги

Один из вариантов обращения с бумажными отходами — это утилизировать их в соответствующем мусорном контейнере или центре. Однако знаете ли вы, что вы можете переработать бумагу дома самостоятельно? Youtuber Make Something показывает, как можно сделать свою собственную бумагу, используя простые инструменты и материалы.

Сделайте или купите декель и сбрызните маслом, чтобы бумага не прилипала. Смешайте макулатуру с большим количеством воды, чтобы получить целлюлозу. Погрузите декель в ванну с водой и влейте мякоть. Вынуть из ванны и хорошо просушить. Поэкспериментируйте с процессом, чтобы получить разные текстуры и цвета, и начните получать удовольствие от бесконечного запаса бумаги.

5. Сокращение потерь воды: создание самодельной душевой петли

Еще один отличный способ переработать старую воду — просто повторно использовать ее в тех же условиях.Например, вы можете отфильтровать и слить воду из душа обратно в душ, используя несколько приемов. Shower Loop — это руководство с открытым исходным кодом по созданию водяного контура, которое позволит вам повторно использовать воду из душа.

В их системе используется серия фильтров, чтобы очистить воду и сделать ее снова пригодной для купания. После повторного использования в первый раз вы можете повторно использовать воду либо в стиральной машине, либо в туалете, чтобы каждая партия воды использовалась многократно. На их веб-сайте описаны все необходимые шаги и материалы, которые позволят вам построить свою собственную суперполезную систему рециркуляции воды.

Источник: Душевая петля

6. Мастерство: прядение пряжи из пластиковых пакетов

Большинство людей уже перешли с пластиковых пакетов для покупок на холщовые пакеты многоразового использования. Однако, если у вас дома валяется много пластиковых пакетов, вы все равно можете найти им применение. Блогер и художник Хелле Йоргенсен расскажет, как превратить пластиковые пакеты в пригодную для использования пряжу.

Процесс не может быть проще. Просто расплющите пакеты, снимите ручки и нарежьте узкими полосками.Свяжите полоски посередине и намотайте клубки пряжи. Затем вы можете использовать пряжу для поделок или создания ряда пластиковых тканых изделий. Подойдите к вопросу творчески и посмотрите, что можно сделать из пластиковой пряжи.

Источник: Helle Jorgensen

7. Держите его в чистоте: превращение кусков мыла в новые бруски мыла

Нет ничего более раздражающего, чем когда кусок мыла достигает этой тонкой, едва пригодной для использования стадии. Вместо того, чтобы просто выбрасывать его, вы можете накопить остатки мыла и переработать их в новые куски мыла.Пользователь Instructables mxx опубликовал подробное руководство о том, как создать собственное мыло в домашних условиях.

Они пропускают отходы через мясорубку, хотя измельчение обрезков другими способами тоже работает. Перед измельчением убедитесь, что ваши обрезки полностью высохли. После измельчения смешайте с холодной водой и вылейте в смазанную маслом форму. Дайте высохнуть в течение нескольких дней, а затем достаньте из форм. Вот оно, ваше собственное домашнее мыло из вторсырья!

Источник: mxx / Instructables

8. Сохраняйте тепло: использование использованного пенополистирола для изоляции

Пенополистирол — плохая новость, когда дело касается окружающей среды, так как на его разложение требуется более 500 лет.Вместо того, чтобы просто выбрасывать пенополистирол, почему бы не попробовать встроить его в свой дом? Вальдемар Ша опубликовал гениальное руководство на Instructables о том, как переработать обрезки пенополистирола в изоляционные панели.

Все, что вам нужно, это гипс, пенополистирол и гофрированный картон. Распределите штукатурку по картону и залейте пенопластом. Просуньте между собой другой кусок картона и дайте ему высохнуть. Если вы все-таки решите использовать эти изоляционные панели, не забудьте, что их лучше всего использовать только в сухих условиях.

Источник: Waldemar Sha / Instructables

9. Двойная эффективность: сокращение потребления воды с помощью комбинированного туалета и раковины

Возможно, вы уже встречали комбинированные унитазы и раковины, но вы, вероятно, не понимали, насколько легко это было создать система экономии воды в доме. MechEngineerMike опубликовал на Instructables удобное руководство по созданию собственного комбо из деталей, напечатанных на 3D-принтере.

Система позволяет использовать чистую воду для мытья рук, которая затем перерабатывается в край унитаза, который служит для следующего смыва.Это простой и эффективный способ использовать одну порцию воды дважды и сократить потребление воды.

10. Зеленое садоводство: создание горшков для растений из кофейной гущи

Вместо того, чтобы выбрасывать кофейную гущу, почему бы не превратить ее во что-то новое? Пользователь TVG3000 покажет вам, как превратить остатки любимого горячего напитка в биоразлагаемые вазоны для комнатных растений.

Все, что вам нужно сделать, это смешать кофейную гущу, муку и воду, чтобы создать глину.Вы можете слепить глину вокруг существующего биоразлагаемого горшка или сделать свой собственный в форме или своими руками. Вам больше никогда не придется покупать горшечника из пластмассы!

Источник: TVG3000 / Instructables

11. Заставьте обрезки работать: превратить пищевые отходы в биотопливо

Компостирование — отличный способ избавиться от пищевых отходов и других биоразлагаемых отходов, но что, если те же самые обрезки можно использовать для выработки энергии? Венкат Джаянт нашел способ превращать остатки в пригодный для использования биогаз.

Просто поместите остатки в герметичный контейнер. По мере разложения отходов выделяются природные газы, такие как метан и углекислый газ, которые затем можно сжигать для получения электричества и тепла. Джаянт утверждает, что создал свою систему с деталями, стоимость которых составляет всего 2 доллара, о чем вы можете узнать больше здесь. Так что в следующий раз, когда у вас останутся остатки еды, почему бы не направить их в часть вашего дома?

Источник: Venkat Jayanth / Instructables

Эти DIY-машины позволяют кому угодно перерабатывать пластик в новые продукты

Большая часть из 300 миллионов тонн пластика, производимого ежегодно, не перерабатывается, и переработка, как правило, происходит в промышленных масштабах на заводах с использованием оборудования, которое может стоить десятки тысяч долларов.Но все большее число дизайнеров используют набор простых в сборке инструментов с открытым исходным кодом для переработки пластика и самостоятельного производства новых пластиковых изделий.

Посмотрите, как это работает:

«Мы хотим сделать мелкомасштабную переработку пластика доступной для всех, так как это может иметь экспоненциальный эффект на количество переработанного пластика, в конечном итоге снижая спрос на новый чистый пластик, и просвещать миллионы людей занимаются пластиком, переработкой пластика и методами обращения с ним, прежде чем он попадет в окружающую среду », — говорит Дэйв Хаккенс, голландский основатель компании Precious Plastic, организации, которая спроектировала машины, которые сейчас используются дизайнерами в Таиланде и Украина и более 200 других.

«Мы хотим сделать мелкомасштабную переработку пластика доступной для всех». [Фото: Драгоценный пластик] В одном из наборов инструкций объясняется, как построить недорогую машину, измельчающую пластик на хлопья. Другая модульная машина экструдирует пластик, который можно использовать для 3D-печати; машина для литья под давлением и машина для прессования могут формовать пластик в формы. В серии видеороликов объясняется, как построить машины из основных материалов и универсальных деталей.

Дизайнеры по всему миру начали использовать машины для производства изделий из переработанного пластика в 2016 году, и теперь организация делится новыми инструкциями по созданию цехов полной переработки внутри транспортных контейнеров.Они также создали новую карту, чтобы объединить участников сообщества по переработке отходов своими руками.

«Это может иметь экспоненциальный эффект на количество переработанного пластика, в конечном итоге снижая спрос на новый первичный пластик». [Фото: Драгоценный пластик] «Карта предназначена для облегчения местного сотрудничества между людьми, чтобы помочь создать еще сотни рабочих мест по переработке пластика по всему миру, а также предоставить людям инструмент для совместной работы по борьбе с пластиковыми отходами творческими способами — проведение кампании законы, бойкотирование предприятий, организация протестов или любые другие формы действий по прекращению загрязнения пластиком », — говорит Хаккенс.

На новом онлайн-рынке под названием Bazar продаются продукты, изготовленные с помощью машин, в попытке помочь большему количеству людей начать зарабатывать на жизнь переработкой пластика.

Хотя Хаккенс говорит, что команда заинтересована в создании инструментов для вторичной переработки и использования других материалов, пластик является их приоритетом. «Пластик — одна из самых серьезных проблем, с которыми сталкивается планета», — говорит он. «Я думаю, что это будет нашим приоритетом на долгие годы».

30 простых машинных проектов для детей

Если вы изучаете простых машин для детей и ищете забавные практические занятия STEM для детей, вам понравятся эти простых машинных проектов .С более чем 30 творческими упражнениями для простых машин мы покажем вам , как сделать простую машину , когда вы узнаете о 6 простых машинах: наклонные плоскости, колесо и ось, клинья, рычаги, шкив и винты. У нас есть простых машин, проект идей для детских садов, первого класса, 2-го класса, 3-го, 4-го, 5-го и 6-го классов.

Простые машинки для детей

Ваши ученики младшего возраста изучают машин для детей ? Если так, то лучший способ научиться — это делать; попробуйте создать несколько проектов простых машин , чтобы увидеть, насколько полезны простые машины в действии! Используя эти простые машины проектов , вы можете узнать о простых машинах, таких как наклонные плоскости, колесо и ось, клинья, рычаги, шкив и винты, с помощью этих забавных научных экспериментов для детей.Неважно, являетесь ли вы родителем, учителем или учеником на дому — вам понравится, что эти простых машин, которые были созданы опытными , , производящими простые машины из предметов домашнего обихода ! Так что продолжайте прокручивать, выберите DIY простые машинки , чтобы попробовать, и приступайте к работе на простых машинах дома с вашими дошкольниками, воспитанниками 1-го, 2-го, 3-го, 4-го, 5-го и 6-го классов!

Проекты простых машин

Готовы сделать простую машину проекта ? У нас так много развлечений. простых машин проектирует идей, используя простые предметы из вашего дома или класса.

Archimedes Screw Exploration от High Hill Education — это простой проект с использованием пластиковой бутылки, демонстрирующий, как это изобретение, сделанное сотни лет назад, могло перемещать материал.
Дети получат удовольствие от перемещения игрушек с нижнего этажа на верхний, используя этот шкив для перил от Hands on As We Grow
Дети обязательно будут впечатлены этой рабочей моделью лифта, в которой исследуются шкивы из статьи «Как для взрослых»
Дайте волю воображению ваших детей, когда они сделают свои собственные кнопочные колесные и аксельные машинки от почти не школьных детей
Этот кукурузный шкив от Play at Home Mom LLC — именно то, что нужно вашему дошкольнику в песочнице, чтобы оживить простые машины
«Эксперимент со шкивом для детей из школы 123 Homeschool 4 Me» использует обычные предметы домашнего обихода, например, консервные банки, чтобы сделать забавную простую машину
Нет времени на создание простой машины, не беспокойтесь! Делайте то же, что и «Исследование сил и движения за день в первом классе»
Простые машины и искусство сталкиваются в этой забавной наклонной плоскости Art from Strong Start
Изучите полезность наклонных плоскостей в этом эксперименте «Яйцо» из 123 Homeschool 4 Me

Простые станки дома

Детям понравится проектировать и тестировать свои простых машинных заданий они создают:

Изготовление простых машин из предметов домашнего обихода

Эти простых машинных экспериментов действительно лучше всего подходят для изучения и обучения, а также для УДОВОЛЬСТВИЯ и создания чего-то удивительного!

Мышечный тренажер «Сделай сам» от KiwiCo — увлекательный проект с использованием шкивов.
Я шпионю за простыми машинами из 123 Homeschool 4 Me — это бесплатная распечатка, которая не только учит о простых машинах, но и дает инструкции для увлекательной охоты за мусором на простых машинах!
Bubble Machine Blower Machine от Teach Beside Me — это такая забавная идея, от которой дети будут в восторге, исследуя простую машину с колесом
Lego Zipline от Little Bins for Little Hands — такой классный проект, чтобы исследовать шкивы вместе с детьми
Эта простая в изготовлении доска со шкивом и рычагом от Inspiration Labratories — идеальный вводный проект для детей любого возраста в помещении!
Рычаги никогда не доставляли большего удовольствия, чем когда вы создаете один из переработанных материалов, например, The OT Toolbox
Катапульта для рукоделия DIY — это увлекательное занятие, посвященное изучению рычагов от кофейных чашек и мелков
Сделайте науку живой для детей с помощью этих американских горок из игры Frugal Fun 4 Boys, которая исследует наклонные самолеты вместе с детьми!
Погрузитесь в историю с этой моделью ирригации древней цивилизации, которая исследует несколько простых машин из книги «Обучай сообразительности»

Как сделать простую машину

Имея более 30 творческих, забавных и уникальных идей для обучения детей простым машинам, вы обязательно найдете идеальный проект для своей целевой аудитории.Это забавные мероприятия для детей, находящихся в социальной изоляции, поскольку вы можете сделать простых машин в доме . Ваш самый сложный выбор — какой из этих научных проектов попробовать в первую очередь!

Ищете более веселые и творческие способы начать бесплатное обучение на дому? У нас есть более 1 000 000 страниц БЕСПЛАТНЫХ рабочих листов дошкольного образования, рабочих листов для детского сада, рабочих листов 1 класса, рабочих листов второго класса и многого другого для K12. А также ознакомьтесь с нашими планами уроков истории, бесплатными математическими играми, рабочими листами по английскому, упражнениями со словами с прицелом, рабочими листами с алфавитом и играми в слова cvc для детей всех возрастов!

Как сделать дозатор конфет GumBall из картона дома своими руками: 11 шагов

Введение: Как сделать дозатор конфет GumBall из картона дома своими руками

Материалы, которые вам понадобятся —

— Картон

— Клей

— Деревянные палочки

-Суперклей

-Резиновые ленты

-Толстый пластик / ацетатный лист

Добавить вопрос типа «TipAsk» Загрузить
