Реле давления РДМ — 5 Джилекс 9002 — цена, отзывы, характеристики, фото

Установка и регулировка реле давления РДМ-5 рерайт: Инструкции +Видео от мастеров

Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.

В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.

Функции прибора

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

1. Установка бассейна/емкости, который потребуется наполнять привозной водой.
2. Пробурить скважину до водоносного горизонта.

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Принцип действия

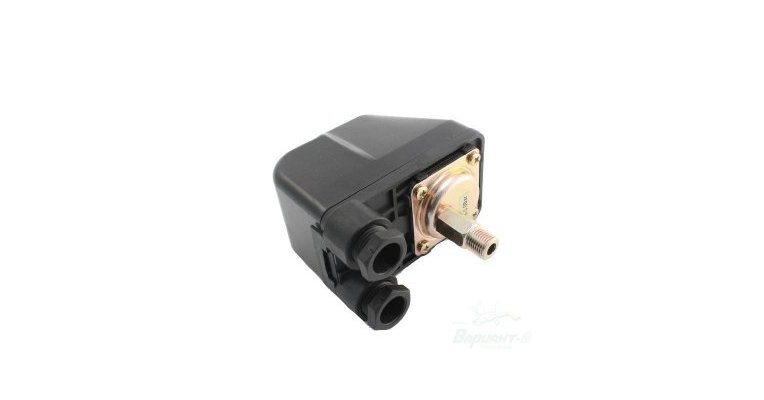

Аппарат имеет латунный корпус со специальным штуцером для подключения к сети водопровода, электрического реле и пружинных клапанов. Снаружи элементы прикрыты крышкой из пластмасса.

Схема работы выглядит следующим образом:

• Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
• После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
• При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

• Недостаточная емкость гидроаккумулятора.
• Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
• Используется глубинный насос, который требуется опускать в скважину.

В этих случаях систему автоматической подачи придется собирать своими руками из отдельных элементов, а реле давления настраивать так, чтобы работа была согласована с баком-аккумулятором.

Перед покупкой и подключением советуем изучить все технические характеристики:

• Диапазон по давлению – от 1 до 4,65 Бар.
• Диапазон температуры – от 0 до +42 градусов.
• Перепад давления (минимальный) – 1 бар.
• Питание – 220 В.
• Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм². Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

• Заземление – требуется подключить соответствующие проводники, который идут от насоса и щитка.
• «Линия», т.е. клеммы «Line» — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
• Клеммы для насосных проводов – как правило, расположены выше на колодке.

При подключении ничего необычного нет – проводники потребуется защитить изоляцией, затянуть прижимным болтом. Проверьте, надежно ли зажат проводник. Через полчаса-час можно подтянуть болты, ведь такой материал, как медь, достаточно пластичный и контакт может ослабнуть.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут  закрыты.

Регулировка

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Расчет сделать несложно: 1 метр подъема высота будет равен 10-ти метрам горизонтального участка и иметь давление 0,1 бар. В расчет следует принимать во внимание самую дальнюю ветвь снабжения воды. Когда вы приблизительно определить напор, потребуется создавать такое давление со стороны воздухокамеры аккумулятора. Для этого снимите пластиковый колпачок с золотника, который обычно находиться в торце бачка и при помощи обычного насоса для автомобиля подкачайте камеру, при этом контролируя давление при помощи манометра.

Далее идет регулировка по инструкции:

1. Не подсоединяйте патрубок внутренней сети водопровода, а вначале проверьте, как функционирует реле вместе с насосом при заводских настройках. Заодно вы сможете проверить герметичность наружного трубопровода.
2. Снимите крышку из пластмассы реле, которая закрывает регулировочные винты.
3. При помощи большого винта отрегулируйте верхний предел, при котором насос будет отключаться, а маленьким перепады давлений. Нижний предел должен быть отрегулирован так, чтобы его величина была на 0,2 бар больше, чем закачено в гидроаккумулятор.
4. Чтобы узнать точные значения, настройку придется проводить несколько раз, и при этом посменно открывать краны на смесителях и спускать воду. При этом записывайте показания на манометре приключении/отключении насоса и проводите корректировку при помощи настроечных винтов.

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

Реле давления ДЖИЛЕКС РДМ-5

Реле давления РДМ — 5 Джилекс

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

• установка емкости либо устройство бассейна, наполняемого привозной водой;
• бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

1. Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
2. Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
3. При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

• емкость гидроаккумулятора недостаточна;
• напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
• используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
• диапазон температур окружающего воздуха — от 0 до +40 °С;
• минимальный перепад давлений — 1 Бар;
• напряжение питания — 220 В;
• диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Дальше производится регулировка реле давления, как того требует инструкция:

1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

На чтение 3 мин. Просмотров 5.1k. Опубликовано 07.01.2019 Обновлено 02.12.2019

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

• Напряжение электропитания – стандартные 220В, подающиеся из общедомовой сети.
• Диапазон рабочих температур РДМ – от нуля до +40оС.
• Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
• Стандартные заводские настройки рабочего давления – от 1,5 до 2,8 атмосферы.
• Минимальная величина перепада давления, при котором прибор будет срабатывать – порядка 1 атмосферы.
• Размер внутреннего диаметра крепёжных патрубков – четверть дюйма.

Реле давления РДМ-5 – инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Как настроить реле насосной станции. Реле давления воды для помпы: виды, установка, регулировка

Может потребоваться регулировка — отрегулируйте давление включения и выключения. По умолчанию на нем выставлены заводские настройки, их можно указать в паспорте устройства, обычно они задаются так: включение насоса при давлении ниже 1,4-1,8 бар и отключение при давлении выше 2,5-3 бар. .

Чтобы настроить реле давления, вы должны сначала знать желаемые настройки для его работы.Их следует определять еще на этапе расчета водопровода и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

• Большая пружина контролирует давление срабатывания и обозначается на самом реле как P
• Маленькая пружина регулирует разницу между давлением включения и выключения и обозначается как ΔP

Регуляторы представляют собой две гайки, которые определяют степень сжатия каждой пружины: вращение гайки по часовой стрелке (затягивание) сжимает пружину и увеличивает значение.Для увеличения давления переключения нужно затянуть гайку большой пружины, а для уменьшения — ослабить. Чтобы увеличить разницу между давлением включения и выключения, затяните гайки маленькой пружины, а для уменьшения — ослабьте ее.

Для контроля давления, полученного в результате регулировки, используется манометр.

Как настроить реле давления?

1. Откройте кран, чтобы начать потребление воды. Давление постепенно падает, пока насос не запустится.Давление пуска насоса можно зафиксировать с помощью манометра.
2. Закройте кран и дождитесь выключения насоса. Реле давления выключит насос, когда давление достигнет максимума. Это значение можно определить с помощью манометра.
3. Если окажется, что давление реле настроено на неправильное давление переключения, необходимо отрегулировать его, повернув гайку большой пружины. Надо увеличить — закрутить, нужно уменьшить — ослабить. За один раз гайку лучше не поворачивать более одного оборота.
4. Повторяйте шаги 1, 2 и 3, пока не будет установлено желаемое давление переключения.
5. Если окажется, что давление отключения не соответствует желаемому, отрегулируйте его, повернув гайку маленькой пружины. Для увеличения давления отключения затяните гайку; уменьшить, ослабить.
6. Повторяйте шаги 1,2 и 5, пока не будет установлено желаемое давление отключения.

После завершения настройки наденьте корпус реле.

Читайте также:

• Датчик сухого хода необходим в автономных системах водоснабжения для защиты насоса от работы без воды.Работа всухую происходит, когда всасывающий трубопровод насоса находится выше уровня воды. Датчики обнаруживают работу всухую и отключают насос до того, как он выйдет из строя.
• Реле давления воды — это устройство автоматизации водоснабжения, которое автоматически включает насос при падении давления и выключает его при достижении желаемого давления.
• Реле давления используется для автоматизации работы водопроводных систем и обеспечивает управление включением и выключением насоса. Для этого реле необходимо подключить к водопроводу, к электросети и к насосу.В этой статье будет рассмотрен простейший пример подключения.

Датчик давления — это механическое устройство, которое отвечает за управление работой блока давления. Устройство измеряет изменения давления жидкости, включает или выключает оборудование, работающее под давлением. Когда гидроаккумулятор начинает наполняться водой, давление падает, срабатывает датчик на включение и приводит в движение сам насос.

Насосная станция (гидрофор) — сложное сооружение для перекачки воды из одного места в другое.Неважно, есть ли у вас колодец или скважина, вы используете насос или скважину, установка насосных станций значительно облегчает водоснабжение частных домовладений. Насосные агрегаты принято комплектовать дополнительным оборудованием, позволяющим регулировать напор воды по своему усмотрению.

1 Назначение и функции деталей узла давления

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером — это гидрофор, т.е.е. комплексная установка полного давления. В комплект входят:

• насос;

Датчик температуры

• ;

Манометр

• ;
• систем обратных клапанов;
• трубопроводных систем;
• таймер;
• и собственно реле давления на помпу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов исходит от деформации металлических пластин предохранителей после достижения максимально допустимой температуры, заданной системе изначально.

Изготавливают термодатчики из нержавеющей стали и антикоррозионных материалов. Корпус у них герметичный, все соединительные механизмы и детали выполнены на резьбе. Термодатчики крепятся через разъемы типа Dean 43-650.

Реле времени (таймер) — это механизм, с помощью которого вы можете настроить интервалы времени, необходимые для включения и выключения оборудования.

Манометр — механическое или автоматическое устройство для измерения давления в закрытых системах.Различные его модификации используются для воды, газа, пара и других веществ.

2 Устройство и принцип работы реле

Реле давления насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормально замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом, необходимо сначала разобрать устройство. Чтобы снять корпус, используйте шлицевую отвертку, открутите нижний винт.Расположение внутреннего устройства предельно простое:

• пружина большого диаметра;
• пружина малая
• клеммы для подключения проводов.

2.1 Как подключить реле насосной станции?

Реле давления подключается следующим образом. В две широкие розетки нужно подключить провода от сети и само устройство давления. Схема запуска насоса всегда указана в руководстве по эксплуатации. Реле подключается к системе через соединительный патрубок.Сами трубы в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (диаметр) 14 дюймов.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на резьбу (большая гайка) на четырех винтах, под которой закреплен поршень с мембраной.

Когда вода вызывает срабатывание поршня, она, поднимая мембрану, заставляет пружину действовать (сжиматься и расширяться). Поэтому, если ваш регулятор проработал какое-то время, под ним могут скапливаться различные виды грязи, песка, ржавчины, взвеси и так далее, в зависимости от типа почвы, на которой установлен гидрофор.

2.2 Как настроить реле протока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого контроллера к месту гидроаккумулятора или рядом с ним. Настраивать насосную станцию ​​необходимо исходя из четкого знания параметров гидрофоров. Опять же, заводская настройка по умолчанию следующая:

• 1,5 бар для включения;
• 3 бара — отключение;
• Максимально допустимое давление 5 бар.

Весь цикл установки выглядит так. При полном баке воды подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно снижается. Наблюдаем за этим процессом по манометру. В момент, когда уровень воды упадет до нижнего предельного значения, контакты внутри устройства должны замкнуться. В этот момент насос начинает запускаться.

Пока краны не закроются, вода поступает в дом из-за срабатывания напорного механизма помпы.Когда краны закрыты, насос перекачивает полный гидравлический бак воды и должен остановиться. Давление в установке снова повышается, и при достижении заданного уровня контакты регулятора снова размыкаются и насос отключается.

Как видите, процесс настолько прост, что даже профессионал не сможет в нем разобраться. Однако следует напомнить: внимательно посмотрите на конфигурацию вашего блока давления и модель оборудования, которое вы используете. В инструкции всегда есть рекомендации, какие установки сочетаются с тем или иным оборудованием.

Например, для скважинного насоса стоит просто подобрать реле давления воды для насоса диаметром 9 см (это так называемая девятка). Варианты таких струйных напорных установок производятся компаниями Aquarius, Grundfus и Aquaria. Для винтовых напорных аппаратов многие производители поставляют собственную панель управления, так что при желании можно обойтись без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофоров до закипания воды в установке, что приведет не только к дополнительным затратам на электроэнергию, но и к выходу из строя внутренних деталей.Сальники, например, в случае кипячения воды в помпе придется менять. Если проблему вовремя не заметить и не решить, можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Реле давления воды для насоса В настоящее время повсеместно применяется в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водозабора.На сегодняшний день реле давления воды является необходимым атрибутом насосного оборудования для местности, где отсутствует централизованная система водоснабжения: приусадебные участки, загородные дома, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, технические характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами с однофазным подключением 220 В в водопроводной сети:

— насосные станции водоснабжения и гидроаккумулятора;
— насосы центробежные поверхностные;
— скважинные насосы;
— погружной;
— погружные вибрационные насосы типа «Малыш» или «Трикл».»

Реле давления для насоса

Как правило, реле давления уже входит в комплектацию, а иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к магистрали через пятиконтактный штуцер. . Реле доступно как с внешней резьбой («папа»), так и с гайкой с внутренней резьбой («внутренняя»). Диаметр резьбы обычно составляет 1/4 фута.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, датские реле давления Grundfos или итальянские Speroni — от 1000-2000 рублей, а китайские можно купить за 200-300 рублей.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но, если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр или может быть частью блока автоматизации насоса в сочетании с реле защиты от сухого хода. Соответственно, это также влияет на цену в сторону ее роста.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана подключается к напорной магистрали водопровода.

В работе реле есть такие понятия, как давление для включения насоса и давление для его выключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения в водопроводе (2,6 атм) и выключается при выходе индикатора давления отключения (1.3 атм) уменьшается. Как правило, включение происходит при 2,6 атм, а выключение при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения хорошо видно устройство реле давления для помпы.

Устройство реле давления для воды: схема подключения

1 — гайка для регулировки нижнего предела давления;
2 — гайка регулировки разницы нижнего и верхнего пределов давления;
3 — клеммы для подключения проводов от помпы;
4 — клеммы для подключения к однофазной электросети;
5 — клеммы для заземления.

По сути, реле давления воды для помпы представляет собой реле связки электрических цепей, которое имеет два контакта и реагирует на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Работа контактов в электрической цепи напрямую зависит от установленных пределов давления включения и давления насоса.По прошествии определенного времени эти контакты могут окислиться, что потребует очистки.

Настройка реле давления воды для гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои заводские настройки. Но мы можем самостоятельно настроить работу этого механизма в соответствии с удобными для нас значениями. Как это сделать?

1. Чтобы увеличить нижний предел давления, нам нужно повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Диаграмму выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки оказывают механическое воздействие на пружину регулировки давления в реле. С помощью первого мы устанавливаем нижнюю границу, а вторым — выставляем необходимый перепад пределов давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления помпы и способы их устранения

1. Насос не включается.

Необходимо проверить наличие воды на всасывающем участке трубопровода и напряжение в сети.Выключите питание и снова включите его через некоторое время.

2. Насос часто включается и выключается.

Попробуйте снизить порог давления отключения, возможно, его значение слишком велико.

3. Насос не выключается.

Проверить максимальное рабочее давление насоса. В норме оно должно быть выше давления включения реле на 0,8 атмосферы. Также стоит проверить линию на герметичность и скопление воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип работы реле давления воды для насоса , его особенности, характеристики и применение в быту.Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей сантехнической системы частного дома. Смотреть видео.

Часто владельцы приусадебных участков и домов, где есть индивидуальное водоснабжение, не придают значения реле давления насосной станции. Они думают, что насос, гидробак и трубопроводы — единственные важные элементы, от которых зависит стабильная и комфортная подача воды. Это неправда.Реле давления — небольшая, но важная деталь. С одной стороны, это экономит ресурс оборудования, а с другой — позволяет иметь нормальный напор воды, не включая ее.

Смысл реле в том, что специальные пружины регулируют диапазон давления, при котором насос включается и выключается. Нижний порог — это давление воды в гидробаке, при котором замыкаются контакты включения устройства. Среднее значение для большинства насосных станций равно 0.9-1,8 атм. То есть, если давление в системе падает ниже этого значения, она включается.

Верхний порог, он же «дельта P», ΔP — такое значение, при достижении которого автоматика дает команду на выключение насоса.

Для бытовых нужд обычно достаточно 2,4 атм, но никто не запрещает повышать давление отключения до более высоких значений. Главное, чтобы прибор давал такое давление, а трубопроводы его выдерживали.

На примере действие реле может быть показано следующим образом:

• Вы открыли кран для мытья посуды.Давление в системе позволяет некоторое время обходиться без включения насоса. Если промываю одну чашку, или у гидроаккумулятора большой объем, или реле настроено на высокий порог включения насосной станции, то можно обойтись без электричества.
• Далее давление в баке падает ниже R. Автоматика включает насос, он подает нам воду и наполняет гидробак.
• Закрываем кран. Давление в системе повышается и при достижении заданного значения ΔP насос выключается.Наше оборудование снова в режиме ожидания.

Устройство

Релейное устройство для бытовой или садовой насосной станции не сложно. Когда вы покупаете полную насосную станцию, реле уже имеет заданный диапазон значений. Это зависит от емкости аккумулятора (бака). Имеет специальную мембрану, отделяющую воду от воздуха. Реле подключено к полости, заполненной воздухом. Для измерения начального давления в этой полости обычный автомобильный манометр подсоединяется к ниппелю, который находится на каждом гидроаккумуляторе.

Пружина, регулирующая нижний порог (включение насоса) замыкает контакты, когда давление падает ниже установленного значения. Обычно это небольшая пружина, которую можно отпустить или затянуть с помощью простой отвертки или гаечного ключа.

Еще одна пружина регулирует диапазон значений ΔP. Установив его на наиболее комфортное для нас значение, мы задаем режим работы оборудования.

Электрическая часть реле имеет силовой кабель и кабель, ведущий к насосу.Пружина замыкает или размыкает контакты, в результате сигнал подается или перестает поступать на насос.

Как установить и настроить

Требуемое значение отключения насоса устанавливается отверткой в ​​специальном месте в корпусе реле. Поворачивая его по или против часовой стрелки, мы устанавливаем давление, при достижении которого контакты размыкаются и выключается насос.

Не пытайтесь установить максимальное значение. Нам будет просто неудобно иметь огромное давление в кране и в других потребителях воды.Также трубопроводы и арматура (клапаны, прокладки, шаровые краны, арматура) не всегда способны выдерживать высокое давление.

Достаточным для комфортного использования душа, раковины, унитаза и садовой поливочной машины можно назвать давление 2-2,4 атм.

Также есть возможность более глубокой настройки. Для этого откройте верхнюю крышку. Мы видим, что большая пружина управляет верхним порогом, или отключением помпы. Также есть небольшая пружина, сжимая или ослабляя которую, мы увеличиваем или уменьшаем нижнее значение, т.е.е. включение насоса. Нормальным считается около 1 атм.

Но поскольку мы все разные и по-разному смотрим на комфорт и удобство нашего водоснабжения, то порог включения можно повышать или понижать. Все это делается экспериментальным путем. Одни модели нужно повернуть на пол-оборота, другие — несколько, чтобы добиться комфортного давления для включения помпы.

На видео — подробная инструкция по настройке:

В каких случаях может потребоваться ремонт

Бывает, что не соблюдаются установленные верхний и нижний диапазоны давления. Насос запускается, когда давление падает значительно ниже установленного значения до нуля. И отключается, когда показатель превышает установленный порог. Или вообще не выключается. В первом случае у нас в доме неудобно пользоваться водой, потому что из крана течет тонкая струйка. Во втором — риск выхода из строя насоса, траты электроэнергии и перспектива прорыва трубопроводов и выхода из строя запорной арматуры.

Причиной неисправности часто бывает грязная вода.. Гидравлический бак соединен с реле трубопроводом, который «информирует» наш датчик о текущем давлении в системе. Этот трубопровод со временем забивается и не может передавать точную информацию о давлении в гидробаке.

Этот момент исправляется простой чисткой. Снимаем реле, разбираем и очищаем забитое ржавчиной или другим мусором отверстие. Во время разборки реле нужно помнить, в каком положении находится каждая деталь, чтобы потом собрать все как было.

Еще одна проблема — прожигание контактов аппарата . Эта неисправность устраняется наждачной бумагой или напильником. Рекомендуется чистить контакты раз в один-три года, в зависимости от частоты работ и качества материала.

Цена

Устройство с защитой от сухого хода стоит около 500 руб.

Но чаще всего на практике используется модель РМ-5 по цене 330 рублей за штуку. Подключите это к силе каждого.

Реле давления — это мозг насосной станции! От того, как она настроена и регулируется, зависит не только комфортный напор воды в системе, но и срок службы насосного, трубопроводного и другого гидравлического оборудования. Устройство размыкает и замыкает контакты в зависимости от давления в гидробаке. Правильно настроенная автоматика — залог долгой и безотказной работы всей станции.

Регулировка верхнего предела, подающего команду на выключение насоса, осуществляется вращением винта на верхней крышке реле.Чтобы установить нижний порог, т.е. давление пуска насоса, нужно открыть крышку и затянуть или отпустить маленькую пружину. Возможно вам пригодится.

Senzor tlaka vode vodovodnem system: nastavitev, vrste, naprava

Poenostavljeno delovanje sistema oskrbe z vodo je eden najpomembnejših lastnosti udobnega bivanja v luksuzni koči, pa tudi v skromni poletni hiši. Lastniki morajo pogosto opremiti posamezno vodovodno omrežje. Dejansko je daleč od vseh naselij centralizirana oskrba z vodo.

Senzor vodnega tlaka v sistemu za oskrbo z vodo bo avtomatiziral njegovo dovajanje do pip. Майна направа бо бестено повечала живленьско добо чрпалне опреме в хкрати препречила гидравличне ударце.

Kako deluje naprava in kako jo pravilno izbrati, ob upoštevanju učinkovitosti oskrbe z vodo, boste izvedeli z branjem informacij, ki smo jih dobili. Подробно см описали направление в принципе дела сензоря. Информация, правила в обращении, так что дополнительные фотографии в видео материалах.

Имя в обсеге направления

Впрашанья, ки нити не сумийо шестивильных пребивалцев великих мест, по придобитви простых непремичнин такой постанейо помембни. Мед njimi — naprava za osebno oskrbo z vodo, eden od pomembnih elements katerega je senzor tlaka.

ivljenje na prostem je dvakrat prijetno, če se lahko kopate, uporabljate pralni stroj ali vklopite auto zalivanje postelj, ki so zasajene z domačo zelenjavo, jagodami in zelenjemami. За изполнитев всех потребителей долоченега засебнега господства е потребен добро деллуоч система оскрбе з водо.

Za avtomatizacijo procesa zajemanja Vode против avtonomnih vodovodnih ceveh так vgrajeni senzorji tlaka, katerih specifične lastnosti так uvedene г naslednjo izbiro:

Tlačni senzorji так naprave, ки reagirajo на Низкие в visoke vrednosti vodnega tlaka v vodovodih над али стручка mejami, ки Юг določi упорабник. Направе, ки, как это происходит на примере в тлаку в системе, дел в тандеме с гидроакумулятором Ко с тлак, ки га повзрочи мембрана гидроакумуляции, повеча, настане преклапляпльянье в тлаку в системе, онэпилятор электрического тока.Ko se spusti, типало да указ за вклоп Črpalne postaje za črpanje vode iz plitvih virov ali črpanje iz skladiščnega prostora so med montažnim postopkom opremljene s tlačnim stikalom. Obstajajo senzorji tlaka, ki ne opravljajo samo neposrednih nalog. Na primer, elektromehanski modeli stikala ustavijo enoto, ko se delo opravi na suhem. Подобно дело оправдля туи энота за автоматизацию, ки сэ од электромеханических сенсоров различное по комплекснейши направлениям в возможностях натанчнейшега наступления вредности тлака.При использовании enote za avtomatizacijo ni treba vključiti hidravličnega rezervoarja v sistem, ker Je v miniaturni različici vapravi. При домашних чрпалках, произведенных в задних летих, е автоматизирана энота погосто намечена в охашью Тлечные датчики, которые используются в системах с повторными в потенциальных шрпалках. Vgrajeni so v neodvisne sisteme za avtomatizacijo processa zajemanja vode.

Lastniki hiš in koč uporabljajo water iz vodnjakov in vrtin. За свое ограбление используется содобно опремо, катере srce služi kot črpalka.По потреблению воды. Za podaljšanje življenjske dobe namestite posében senzor, ki nadzira tlak vode v cevovodu.

Тако, да се вода на даче не конча в найболь непримернем тренутку, на праймер при праню посоде али среди копаня, бо автоматско крмильенье упораблено за вклоп чрпалке.

Другой ime te naprave je tlačno stikalo. В некоторых моделях чрпальных постай в комплект. Senzor ima nastavitve, ки jih je določil proizvajalec. Njegov namen je zagotoviti optimno frekvenco vklopa in izklopa črpalke.

Če release opravi odlično delo z dodeljeno funkcijo, bo srce posameznega vodovodnega sistema dolgo delovalo. V nasprotnem primeru se lahko črpalka pregreje in Hitro segreje.

Ko v hiši prebiva 5-6 gospodinjstev, vklopijo pipe, da si umijejo roke, uporabijo stranišče, naredijo posodo, se kopajo, uporabijo vodo za pranje avtomobila ali zalivanje vrta. Težko si je prestavljati, koliko časa bi lahko črpalka zdržala, čigar delovanje senzorja ne nadzoruje. Включена би белая всакич, коупорабники потребления воды.

Redni padec tlaka in zaradi nizkega vodnega tlaka je poln pogostih vklopov črpalke. To je lahko jledica nepravilne nastavitve senzorja tlaka vode.

Классификация моделей krmilnikov

Trg opreme in rezervnih delov za vodovodne sisteme je poln ponudb domačih in tujih tovarn. Med tlačnimi senzorji lahko najdete poceni in preproste modele ruskih proizvajalcev ter drage večfunkcijske rešitve.

Drage opcije za krmiljenje tlaka imajo vgrajen senzor tlaka. Te vrste naprav, praviloma ne nadzorujejo le tlaka, ampak tudi izenačujejo

Vse vrste senzorjev lahko razdelimo v dve glavni skupini:

• электромеханский;
• электронски.

Prva vrsta instrumenta ima kovinsko ploščo, ki reagira na tlak мембрана гидравличнега резервуара в системе, zapira ali odpira kontakte. Če je njegova vrednost nezadostna, se črpalka vklopi in sicer — izklopi.

Электронный наконечник сенсора после сигнала о деформации мембраны на самодействующей надзорной системе. Pridobljene informacije se analizirajo, prejme se ukaz za izklop / vklop črpalke.

Takšna oprema je zelo občutljiva na najmanjše odstopanje od nastavljenih vrednosti, ima zaščito pred «suhim» tečajem.Odvisno od model je mogoče sistem samodejno zagnati po izklopu v sili, obvestiti lastnika o težavah, tako da pošlje sporočilo na mobilni telefon in druge dodatne funkcije.

Припорочливо е наместити комплексне направления в подежельских хишах, кьер най би веч дружинских чланов живело цело лето.

Na primer, španski Regator KIT 02, ki deluje kot tlačni senzor, lahko vzdržuje konstantni tlak vnaprej določene vrednosti, ščiti pred suhim tekom, ima protipovratni Ventilation, Integriran uzdržuje tlak.Тода цена тега модель из далека от 1000 руб.

Найболь приложени возможности за водне тлачне направление в засебнем водоводной системе так:

• Рущина — РДМ-5 из Джилекса;
• Немщина — Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
• Italijanščina — PM / 5G, PM / 3W podjetja ITALTECNICA, EASY SMALL iz Pedrollo;
• Španščina — электронный регулятор KIT 00, 01, 02, 05 od ESPA.

Ena od proračunskih odločitev je lahko senzor podjetja Dzhileks RDM-5.Ima tovarniške nastavitve za spodnjo in zgornjo mejo 1, 4 oz. 2, 8 унций. Сами lahko spremenite obseg, glede na to, da so delovne vrednosti te naprave od 1, 0 do 4, 6 atmosfer.

Примерная таблица различных сензорьев русских в европейских производствах. Задние две возможности — электронски. Njihova cena je večkrat višja od mehanske

Naprava nemškega podjetja Grundfos model FF4-4 odlikuje možnost nastavitve z natančnostjo do 0,01 атм. Njegov delovni razpon je od 0, 07 do 4 atmosfere, FF4-8 pa do 8 atm.Има прозорни покров в посебно лествико знотрай направе.

Добро премишлена функциональностью в одлична заснова немшких моделей дае ужитек при упораби направе.

Все тому зело поеноставлено самоприложений — ни требовать обработки матице в себе спрашуете, это е доволь. Лествица такой показать результат. Главная негативна каковость направлена, ки, скорай 5-кратный срок от РДМ-5.

Направления в принципе дела типичного сензоря

Najpogosteje lastniki uporabljajo mehanske tipalne senzorje.Njihova glavna prednost je neodvisnost od elektrike. Не захтевая доделитве посебне одпртине за вклоп направе.

Те направе так засноване за вклоп в изклоп чрпалке, ко дозеже долочен тлак. Zato je črpalka povezana z omrežjem preko senzorja.

Структура направления одной единственной модели в произведенной. Найпогости вртнарги упорабляйо найпрепростей руски релиз (+)

Найпрепростейши в найболее приложен механски сенсор РДМ-5. Составляет из наследних элементов:

• kovinska platforma;
• мембрана;
• летучая мышь;
• взмети;
• наставитвени виджаки с матиками;
• Plastično ohišje;
• električni kontakti.

Dražji modeli tujih proizvajalcev lahko imajo lestvico za prilagajanje, integriran merilnik tlaka in druge komponente, ki vam omogočajo opravljanje različnih funkcij.

S senzorjem tlaka vode je veliko bolj priročnoorganizirati zalivanje postelj, cvetličnih gred, grmičevja in travnika

S številom priložnosti in stškov lahko ločimo take skupine senzorjev tl.

Направа электронных крмильников с вкраплениями трэчним стикалом в манометром е бо заплетена кот при механских. Takšne naprave, odvisno od model, imajo dodaten Regulator, ki preprečuje padec vodnega tlaka v sistemu. Чтобы всегда получать енакомерен притиск, не гледе на то, али črpalka deluje в долоченем тренутку.

Senzor, ki nadzoruje delovanje črpalke, je praviloma nameščen v vodovodnih sistemih s hidroakumulatorjem. Направа это последнее наименование пред хранником.Njegova naloga je stalno merjenje tlaka vode v sistemu. Сенсор те вредности примеря с наведенными индикаторами.

Če se gospodinjstvo nahaja na območjih s pogostimi izpadi električne energije, je smiselno na podstrešju namestiti velik rezervoar

Takoj, ko tlak postane nižji, kot ga določičk zapi zapi. Наполни гидроакумулятор, кар помага при устаряню захтеванега тлака.

Ko senzor fiksira zgornjo mejo tlaka, ki jo določi lastnik hiše, so električni kontakti odprti — črpalka preneha delovati.

Погост вклопа / изклопа одвисна од просторнине аккумулятора, тлака в систему в števila porabnikov вода. Na primer, če lastnik koče sprejme kopel, njen mož uživa hidromasažo v tuš kabini, pomivalni stroj pa dela v cuhinji, senzor na nekem mestu pa bo vklopil črpalko.

Sprva, ko so pipe in tuši vklopljeni, bo voda iz rezervoarja tekla. Такой ко се ньегова количина зманиша, бо мембранска змогливость туди зманишала одпорность.

V skladu s tem bo pritisk v sistemu manjši.Membrana hidravličnega rezervoarja se bo takoj odzvala na to spremembo in takoj, ko odčitek dosže spodnjo mejo tlaka, ki jo je nastavil uporabnik, se stiki tlačnega stikala zaprejo.

На те точки сэ бо чрпалка вклопила в защиту чрпати воды в системе, хкрати па заполнила празен простор в аккумуляторе. Če so pipe še odprte, voda iz vrtine teče, dokler tlak v sistemu ne dosže zgornje meje območja, ki ga določi lastnik.

Prostornina hidroakumulatorja je odvisna od potreb posameznega gospodinjstva in njegovih prebivalcev.CIM več ljudi živi в več так nameščene vodovodne naprave, večja бо zmogljivost rezervoarja

Ce себе Kot Senzor v Hisi uporablja elektronski krmilnik г dodatnimi funkcijami, потема v trenutku, ко tlak пад, tlak Vode пе postane slabši. Vgrajeni регулятор помага vzdrževati želeni tlak in uporabnik nebo opazil ničesar, za razliko od situacije s preprostim tlačnim senzorjem.

Načela prilagoditve

Naprava, ki nadzoruje tlak in nadzoruje delovanje črpalke v samodejnem načinu, je zelo enostavna za uporabo.Скорай не употребление позорности во вздржевании. Je 1-2 krat na leto za čiščenje smeti in preverite, kako senzor obvladuje dani razpon vodnega tlaka.

Kaj morate vedeti before the dela?

Sprva ластник, ки е купил такшно направо, има две возможности:

• пустите наставитве, наставлене в товары;
• neodvisno nastavite želeno območje odziva.

Прва может быть примерна, кадар параметричрпалке в тлак в системе разрешается товарнишким вредом.При поставках домашних моделей так, чтобы сподньо в zgornjo mejo 1, 4 в 2, 8 унций. Glede na napravo in proizvajalčevo podjetje se lahko te številke razlikujejo.

Згорня в сподня мэя товарнишких наставитев мора бити наведена в потомнем списке в разделку технических спецификаций

Это долочен обзор пример за последнийник хише, когда останье само наместите фамилию сензоря. В наспротнем примере е потребна неодвисна наставитев сензоря, ки надзорье тлак вода в засебнем водоводной системе.

В моделях с вкраплениями мерильником тлака в большом объекте с раздельком я больше примерно наставити жело обмочье. Тода строчки такшне однозначно бодо стали чисто всота.

Preden nadaljujete s prilagajanjem naprave, morate v potnem listu pogledati maksimally dovoljeno območje delovanja in te podatke primerjati z močjo črpalke. Pomembno je ohraniti majhno mejo — opremo ne smemo dopuščati, da bi delala kar največ. Ta vrzel je okoli 0, 5 atmosfere.

Prav tako je treba upoštevati, da je optimni odzivni obseg črpalke 1-1, 5 atm.Ne delajte več — lahko pride do vodnega udara, ki povzroča nepopravljivo škodo na opremi. Najnižji prag za vklop črpalke mora biti vsaj 1, 4 атм.

Če med delovanjem črpalke obstaja možnost znižanja vodne gladine v zajemu vode pod mejami, ki so require za normalno delovanje opreme, je bolje, da tlačni senzor dopolnite z avtomatizacijsko enzacijs. Nato se bo naprava izklopila, ko bo ogrožena «suha vožnja»

Tudi pred nastavitvijo senzorja je nujno vedeti, kakšen je tlak v akumulatorju. V ta namen se odklopi iz omrežja, odteče voda, preveri tlak merilnika tlaka.

Če so odčitki 1, 4 atmosfere in manj, potem morate črpati do 1, 5 atm. В наспротнем пример одзрачите один зрак на вредность с притиском на наставек.

Прилагать сензоря тлака по корейским

Одвисно од модели сензоря бодо кораки за приложитев неколико других. Vsaka naprava ima svoje dele, ki so odgovorni za nastavitev odziva črpalke. Nemški FF4-8 ima na primer lestvico razdelitev, kjer je vse zelo enostavno urediti. In ni vam treba odstraniti pokrova za nastavitev — je прозрачна.

Приложите к себе внимание изведе самостойно с прегледом потнега списка инструментов али повебилом специалиста

çe gre za prefinjen elektronski Regator tlaka z dodatnimi Funkcijami, morate v potnem listu natančrobasenosti podravo. Poleg tega mora biti vsaj za 0, 5 atm manjša od najvišjih dvoljenih vrednosti.

Ne glede na znamko in model naprave, ki nadzoruje tlak, morate najprej preveriti spodnjo mejo, na kateri deluje črpalka. V ta namen odcedite vodo, tako da odprete pipo.Takoj, ko se začne črpanje vode, je treba zabeležiti odčitke merilnika tlaka.

Nekateri modeli senzorjev imajo vgrajen manometer, other nimajo enega, za njih morate kupiti merilni instrument posbej.

Ko se črpalka izklopi, je treba zabeležiti tudi to vrednost — to je zgornja meja največjega dovoljenega tlaka v sistemu. Полег тега это одинокие меды не смеется разликовать за веч кот 1, 5 атмосферы.

Če poznamo začetno območje odziva opreme, ostane nastavitev zgornje meje in njene razlike z nižjo.Че гр за модель з двема взмети, так наставитев изведе з упорабо ключа.

Najprej morate odstraniti zaščitni pokrov, da vidite pod njim 2 vzmeti. Big je odgovoren za spreminjanje zgornje meje. Za zmanjšanje ali povečanje mejne vrednosti morate zavrteti matico. Poleg tega je bolje, da to počnete počasi, obračajte 0, 5 — 1 zavoj.

Ko ga enkrat zategnete, morate odpreti vent in preveriti vrednost tlaka na merilniku tlaka za vklop črpalke. Če indikator ni izpolnjen, nadaljujte z vrtenjem matice.

Вчасих я наставитве потребно очистить природно в контакте направе из минеральных ресурсов. Включайте принаша вода, ки ни била доволь чишчена, али па се пренаша скози старе ковинске цеви.

Majhna vzmet je odgovorna za spreminjanje razlike med zgornjim in spodnjim pritiskom. Pri sukanju je pomembno vedeti, da ta razlika ne sme presegati 1, 5 atm. Ko je matico zategnjena pred veliko vzmetjo in je tudi matica nastavljena, je потребно ponovno odpreti vent in začeti изprazniti vodo.

Takoj, ko se črpalka vklopi, morate zapomniti vrednost, ki jo kaže merilnik tlaka — то сподня мея. Po tem morate počakati na povečanje tlaka v sistemu. Такой, ко дозиже згорнйо мейо, себе бо črpalka izklopila. Бранье жреба запомнить в га примеряти з дном.

e se številke razlikujejo za 1, 5-1 atm, se ne prekrivajte z minimalnimi in največjimi dovoljenimi delovnimi vrednostmi, potem je vse izšlo. В наспротнем примеру морате спец изпразнити водо в поновно зачети с прилагаемым.

Zaključki in koristen videoposnetek o tej temi

Video # 1. Предварительно проверенные модели сенсоров, ki nadzorujeo tlak vodovodnem sistemu:

Video # 2.

Видео № 3. Информация в формате видео о значительных настройках сензоря тлака воды за господство:

Видео № 4. О значительных вздржеванцев, делающих две звездыНа получение заявки на получение информации о преимуществах обзора на карте:

По прегледу специфичности дела в приложениях сензорев тлака вода в засебных водах районов водоснабжения последних сис.

e še vedno dvomite v lastno moč, potem je bolje poklicati strokovnjaka, ki uživa velik ugled. Pomembno je, da senzor deluje pravilno, potem ne bo nobenih težav s celotnim vodovodnim sistemom koče / podeželske hiše.

Vabimo vas, da komentirate informacije, ki nam jih posredujete.V spodnjem bloku napišite komentarje, postavite vprašanja, delite osebne izkušnje in znanje.

სატუმბი 25 ლ რეგულირებადი სარელეო. წნევის შეცვლა კორექციის მახასიათებლები

• ACTION პრინციპი
  RDM-5 მოწყობილობა არის ორი კონტაქტური გადამრთველის ელექტრული სქემით, რომელიც მუშაობს წყლის წნევის ქვეშ. ოპერაციის მისი პრინციპია: წყალმომარაგების სისტემაში მცირე (არანაკლებ 1 ატმოსფერული ან წინასწარ ღირებულების) ზეწოლა, სარელეო კონტაქტები დახურულია, ანუ ელექტროგადამცემი გადის კონკრეტული მოწყობილობის საშუალებით (მაგალითად, ტუმბო), რომლითაც რელეი კონტროლდება; როდესაც სისტემის ზეწოლა აღემატება გარკვეულ (წინასწარ კომპლექტი) ღირებულებას, მისი კონტაქტები ღიაა, რითაც დარღვეულია კონტროლირებადი მოწყობილობის რელემის ელექტრომომარაგება.მას შემდეგ, რაც დაკავშირება და წინასწარ განსაზღვრა წნევის შეცვლა მუშაობს ავტომატური რეჟიმში.
• ინსტალაციის რეკომენდაციები
  ელექტრული მონტაჟი, ელექტროგადამცემი ქსელების მოწყობა და მათი დამონტაჟება ელექტრული ქსელის დამონტაჟება და განხორციელდეს ელექტრიკოსის მიერ მომხმარებელთა ელექტრული დანადგარების ტექნიკური ოპერაციების წესების მკაცრი წესით და «მომხმარებელთა ელექტროგადამცემი მუშაობის დაცვით» (PTE და PTB).
• (გამარტივება)
  RDM-5 წნევის ლიმიტი მორგებულია კაკალით (2), გადის გაზაფხულზე.ქვედა წნევის ლიმიტის ღირებულების გაზრდისათვის საჭიროა თხილის საათის გასწორება. წნევის დონის ქვედა ზღვარის ღირებულების შესამცირებლად — თხილის საწინააღმდეგოდ გადასაჭრელად საჭიროა, გაზაფხულის შესუსტება. თხილი (1) განკუთვნილია დელტაზე (განსხვავება) შეცვალოს ქვედა და ზედა წნევის ლიმიტები. მაგალითად: თუ თქვენ უნდა გაზარდოთ ტუმბოს გამორთვა ზეწოლაზე 3.5 ატმ-ს, გამშვები ზეწოლის გამოსვლა იგივეა (1.4 ატ.), გაგრძელება შემდეგნაირად. თხილის 2 საათის ისრის გადაკეტვით, საჭიროა ტუმბოს გათიშვა ზედმეტი ღირებულებით, ხოლო ტუმბოს გადაქცევა იმავე ოდენობით გაიზრდება.გარდა ამისა, თხილის 1 საათის გასვლის შემდეგ ჩვენ მივაღწევთ იმას, რომ ტუმბოს დაწყების ზეწოლა ხდება 1, 4 ატმეტი. მიწოდების სადენის ხაზების ჯვარი მონაკვეთზე უნდა შეესაბამებოდეს ელექტრო ტუმბოს სიმძლავრე. სოკეტი უნდა იყოს ევროპული ტიპის, რომლის საფუძველიც. სახმელეთო კავშირი აუცილებელია!
• გარანტია
  სარელეო წნევის RDM-5 გარანტირებულია ნებისმიერი საწარმოო დეფექტისგან 12 თვის განმავლობაში შეძენის დღიდან. მდგომარეობა უფასოა გარანტიის მომსახურება წნევის შეცვლა არის მისი ფრთხილად ოპერაცია ელექტროენერგიის დროს და მექანიკური დაზიანების არარსებობა.გარანტიის რემონტი არ ექვემდებარება მარცხი გამოწვეული არასწორი კავშირი მაგისტრალზე და დეფექტური ინსტალაცია. ყურადღება! გარანტია არ არის ძალაში, თუ მწვავე გადახვევა დაიშალა, შეკეთდა ან დაზიანდა მყიდველის მიერ. გარანტია არ ითვალისწინებს მატერიალური ზიანის ანაზღაურების კომპენსაციას და წნევის შეცვლასთან დაკავშირებულ დაზიანებებს. გარანტია ითვალისწინებს ჩვენს კომპანიაში ზეწოლის გადამრთველების შეცვლასა და რემონტს, ასევე სპეციალურ სერვის ცენტრებში, რომლებსაც ჩვენი ნებართვა აქვთ. გარანტიის მომსახურების ადგილზე მიტანა მყიდველის ხარჯზე.

მექანიკური წნევის შეცვლა PM5 ხშირად გამოიყენება სატუმბი სადგურების ნაწილში და მთლიანად ავტომატიზირდება მათი ექსპლუატაცია სატუმბოზე და მის კონტროლზე. , მომარაგება უკვე კონფიგურირებულია სტანდარტული პარამეტრების მიხედვით: 2,5 (3) ზეწოლისა და 1,5 (1,8) შეცვლაზე. ზომიერი წნევა ატმოსფეროში (ატმოსფერო) ან ბარები (ბარი). ამ სტანდარტული პარამეტრების შეცვლით, შეგიძლიათ შეცვალოთ სატუმბი სადგურის მუშაობის რეჟიმი.

თუ სატუმბი სადგური მიწოდებული შეკრებილი, მაშინ, სავარაუდოდ, უკვე ოპტიმალურად შეესაბამება და ხშირ შემთხვევაში არ საჭიროებს დამატებითი კორექტირებას.თუ სადგური შეიკრიბება ინდივიდუალური ელემენტებისგან (ტუმბო, სატანკო და ა.შ.), მაშინ აუცილებელია წნევის შეცვლა, რადგან არსებობს პირდაპირი ურთიერთობა აკუმულატორის მოცულობას, ტუმბოს ზეწოლას და სარელეო პარამეტრებს. შეცვლა არის მორგებული ორ მხარეს მჭრელი თხრილის ორ მხარეს მჭიდროდ დაკრეფილი «P» და «ΔP» . პირველი პასუხისმგებელია გამორთვაზე ზეწოლისთვის, ე.წ. ზედა ზღვარი. მეორე არეგულირებს «დელტა P» — სხვაობა off და ზეწოლა, რომელიც, ფაქტობრივად, გაძლევთ საშუალებას შექმნას ქვედა ზღვარი ან ზეწოლა.

გვესმოდეს რა და სად როტაცია — სადგურის გამარტივებული პრინციპი:
1. ტუმბო ტუმბოები წყალში აკუმულატორში;
2. წყლის წნევის ზრდის ტემპერატურა იზრდება, რომელიც შეიძლება იხილოთ მანიომეტრზე, რომელიც არის სატუმბი სადგურის ნაწილი;
3. როდესაც გარკვეული წნევა მიაღწევს, ტუმბო გათიშულია კონტაქტების გახსნის გამო ზეწოლის შეცვლაში. ეს არის «გარკვეული ზეწოლა» და არსებობს «P» — ზღვარი;
4. როგორც ტანკში შენახული წყალი გამოიყენება, წნევა მცირდება და ქვედა ზღვარი მიაღწევს ( ΔP ) ტუმბო კვლავ იწყება და ციკლი იმეორებს.

შეცვლა გარემოში დაგროვებით ჰაერის წნევის განსაზღვრა აკუმულატორის ცარიელი სატანკოში, ხოლო სატუმბი სადგური გათიშულია ქსელისგან. ხშირად ამ მიზნით გამოიყენოთ ჩვეულებრივი საავტომობილო ტუმბო манометр. Соска მდებარეობს ზედა სატანკო და დაფარული დეკორატიული колпачок. საჰაერო ყოველთვის უნდა იყოს სატანკოში და მისი ზეწოლა პერიოდულად უნდა შემოწმდეს, რაც საშუალებას მისცემს სადგურს ოპერაციულ პარამეტრებში ფუნქციონირება და აკუმულატორული მემბრანის სერვისის გაზრდა.

პოპულარული რწმენის მიხედვით, ჰაერის წნევა უნდა გადამოწმდეს კვარტალში ერთხელ და საჭიროების შემთხვევაში.თუმცა, უფრო მარტივად შეგიძლიათ გააკეთოთ: ზედა და ქვედა ზღვრების შექმნის შემდეგ და სატუმბი სადგურის ექსპლუატაციის დაწყებისას საჭიროა პერიოდულად მონიტორინგი ლითონთან ერთად. მას შემდეგ, რაც სარელეო ლიმიტები პირდაპირ პროპორციულია საჰაერო და წყლის ზეწოლის სატანკო, სპონტანური ცვლილება ღირებულება გამორთვისა მიუთითებს ცვლილება ჰაერის წნევა. მაგალითად, თუ სატუმბი სადგურის დახურვის ზეწოლა 3 ატმოსფეროა, ხოლო გარკვეული პერიოდის შემდეგ ეს ზღვარი 4 ატმ-ს შეიცვალა, მაშინ ჰაერის წნევა სატანკო უნდა იყოს სატუმბი.

ამავე მიზეზით, აზრი არ აქვს, რომ მოხდეს რელეი, როდესაც სატანკო გაბერილია წყლით. სინამდვილეში, სარელეო ზედა ზღვარის შექმნით, ფაქტობრივად, წყლისა და ჰაერის გარკვეულმა ზეწოლას მორგებული აქვს, ამიტომ, როდესაც აკუმულატორი ივსება, შეუძლებელია საიმედოდ ითქვას 3,5 ცენტრთან. წყალი და 1.5 ჰა, ან 4 ატ. წყალი და 1 ატ. ჰაერი. ჰაერის წნევის განსაზღვრის შემდეგ, სატუმბო სადგური უკავშირდება ქსელს, ტუმბო იწყებს წყლის ამოტუმბვას და წყვეტს, როდესაც კომპლექტი წნევა მიაღწევს. თუ თქვენ უნდა დააყენოთ დახურულ-გამშვები ზეწოლა, მაშინ თხილის «P» ისინი საათის ისრის მიმართულებით მოძრაობენ, ხოლო თუ ისინი უნდა შემცირდეს, ისინი წინააღმდეგი არიან (ჩვეულებრივ, არსებობს «+» და «-» შემდეგი).როტაცია უნდა იყოს თანდათანობით — ბრუნვა, ნახევარი მხრივ. უმაღლესი ღირებულება «P» მეტი წყლის ტუმბოები ტუმბოს და ნაკლებად ისევ იქცევა.

ზედა ზღვრის გამოვლენა, გესმოდეთ:
— ჰიდროქუმოულატორი განკუთვნილია მისი საბოლოო ზეწოლისთვის და არ უნდა გადააჭარბოს;
— რეზინის შლანგები ონკანები და სხვა сантехники ასევე აქვს დასაშვები საპროექტო ზეწოლა; ზეწოლის გადაადგილების მექანიზმი თავად გააჩნია «ჭერი»;
— ტუმბოს უნდა შეეძლოს სასურველი წნეხის მიწოდება და სისტემაში ზედმეტად მაღალი არასასიამოვნო იყოს.
შემდეგ გახსენით ჩამოსასხმელი და ამოიღეთ წყლის სატუმბი სადგური. როგორც წყალი მიედინება, წნევა ნელ-ნელა მცირდება და როდესაც ქვედა ზღვარი მიაღწევს, ტუმბო კვლავ იწყება. ამ პარამეტრის შესაცვლელად თხილის ჩართვა. «ΔP» : თუ საჭიროა შეამციროთ წნევის წნევა, მაშინ ის არის საათის ისრის და თუ ის აღინიშნება, წინააღმდეგობაა. ამ ღირებულების დადგენისას უნდა აღინიშნოს, რომ აკუმულატორში ჰაერის წნევა ყოველთვის უნდა იყოს 10%-ნაკლები, ვიდრე სატუმბი გააქტიურების წნევა. ამგვარი ურთიერთობის შეუსრულებლობა იწვევს ავზიანი მემბრანის აჩქარებას.ქვედა ზღვარი ქვედა ზღვარი, მეტი წყალი აკუმულატორი შეძლებს გამორთოს სანამ ტუმბო, მაგრამ ამავე დროს მისი ზეწოლის სისტემა დაეცემა, როგორც ეს უახლოვდება მომენტში გადართვის და შეიძლება ძალიან დაბალია კომფორტული გამოყენება. ნებისმიერ შემთხვევაში, ჰაერის წნევა ჰიდროქუმოულატორში არ უნდა იყოს არანაკლებ 0,8-0,9 ატმოსფერო.

რა მნიშვნელობა აქვს «P» და «ΔP» აირჩიე? თითოეული თავად განსაზღვრავს ამ ინდივიდუალურად. მაღალი გამორთული ზეწოლა და დაბალი წნევაზე ზეწოლა — ბევრი წყალი იწყება სატანკო და იშვიათი ტუმბო, მაგრამ შესაძლებელია დისკომფორტები დიდი წნევის გამო, სრული და თითქმის ცარიელი სატანკო.და ვინმეს აქვს განსხვავება ΔP ეს არის პატარა და ხშირად წყლის ავზი შევიდა სატანკო, მაგრამ ზეწოლის სისტემა კი და კომფორტული. თქვენ ასევე უნდა აღინიშნოს, რომ ყველა პარამეტრი, რომელიც დაკავშირებულია ზეწოლას, საჭიროა მათი შესაძლო შეცდომის გათვალისწინება. წნევის სარელეო მოძრავი პლასტიკური ჩარჩოს სარეაბილიტაციო ნაწილები თავდაპირველად საპოხი მასალაა, მაგრამ, როგორც წესი, ძალიან მცირეა, ამიტომ საპოხი მასალის გამოყენება გონივრული გამოსავალია.

სამოქმედო მიზანი და პრინციპი

შეცვლა RDM-5 გამოიყენება ავტომატური სისტემები წყალმომარაგება.სისტემების სამუშაო გარემო, რომელიც გამოიყენებს წნევის სარელეო RDM 5, უნდა იყოს წყალი.

РДМ-5 მოწყობილობა არის ორი კონტაქტური გადამრთველის ელექტრული სქემით, რომელიც მუშაობს წყლის წნევის ქვეშ.
ოპერაციის მისი პრინციპია: წყალმომარაგების სისტემაში მცირე (არანაკლებ 1 ატმოსფერული ან წინასწარ ღირებულების) ზეწოლა, სარელეო კონტაქტები დახურულია, ანუ ელექტროგადამცემი გადის კონკრეტული მოწყობილობის საშუალებით (მაგალითად, ტუმბო), რომლითაც რელეი კონტროლდება;
როდესაც სისტემის ზეწოლა აღემატება გარკვეულ (წინასწარ კომპლექტი) ღირებულებას, მისი კონტაქტები ღიაა, რითაც დარღვეულია კონტროლირებადი მოწყობილობის რელემის ელექტრომომარაგება.
მას შემდეგ, რაც დაკავშირება და წინასწარ განსაზღვრა წნევის შეცვლა მუშაობს ავტომატური რეჟიმში.

ტექნიკური მახასიათებლები

: 220–230 В, 50 Гц
ტუმბოს ტუმბოს მაქსიმალური: NR 2
სამუშაო გარემო ტემპერატურა: 0 + 40 ° С
ოპერაციული წნევის 1.0: 1,0–4,6.
:
წნევა ლიმიტი 1,4.
ზეწოლის ზედა ზღვარი -2,8 ატ.
: 1,0.
ზომები: 1/4 дюйма (შიდა)
: 1P 44

წნევის შეცვლა წყალქვეშა ტუმბოზე

წნევის შეცვლა კორექტირება

РДМ-5 ქვედა წნევის ლიმიტი მორგებულია კაკალით (2), გადის გაზაფხულზე.
ქვედა წნევის ლიმიტის ღირებულების გაზრდისათვის საჭიროა თხილის საათის გასწორება.
წნევის დონის ქვედა ზღვარის ღირებულების შემცირების მიზნით — საჭიროა თხილის საწინააღმდეგო თხრილის საწინააღმდეგოდ, ამიტომ გაზაფხულის შესუსტება.
თხილი (1) განკუთვნილია დელტაზე (განსხვავება) შეცვალოს ქვედა და ზედა წნევის ლიმიტები.

მაგალითად:
თუ თქვენ უნდა გაზარდოთ გამორთვის ზეწოლა 3,5-მდე, გამშვები ზეწოლის გასვლა იგივეა (1,4 ატ.), შემდეგნაირად.
თხილის 2 საათის ისრის გადაკეტვით, საჭიროა ტუმბოს გათიშვა ზედმეტი ღირებულებით, ხოლო ტუმბოს გადაქცევა იმავე ოდენობით გაიზრდება.
გარდა ამისა, თხილის 1 საათის გადაკვეთისას, ჩვენ მივაღწევთ, რომ ტუმბოს დაწყების ზეწოლა 1, 4 ატმეტრია.

მიწოდების სადენის ხაზების ჯვარი მონაკვეთზე უნდა შეესაბამებოდეს ელექტრო ტუმბოს სიმძლავრე. სოკეტი უნდა იყოს ევროპული ტიპის, რომლის საფუძველიც. სახმელეთო კავშირი აუცილებელია!

წნევის გადატვირთვის RDM5 კორექტირების მაგალითები.

• ჩართეთ ტუმბო. გახსენით მიქსერი და ნახეთ, თუ ტუმბო გამოდის. წნევა განისაზღვრება ლიანდაგით. ქვედა თხილი (პატარა გაზაფხულზე) რეგულირებადია «-» ან «+». თქვენ უნდა შეამოწმოთ ზეწოლა ჰიდროქუმოულატორში (GA). აკუმულატორზე ზეწოლა დაწევა ტუმბოს ქვედა ზღვარს 0,2-ზე ნაკლები. მაგალითად: წნევის აკუმულატორი 1,4; ზეწოლა 1,6
• ტუმბო. დახურეთ მიქსერი და ნახეთ, თუ ტუმბო გამორთულია. განსაზღვრა ზეწოლის ლიანდაგი. მორგება თხილის ზედაპირზე (დიდი გაზაფხულზე).
• დავუშვათ, თქვენ უნდა დააყენოთ Рвыкл к 3.5. დროს ტოვებს Rvkl 1.6. გადადით თხილის 2 (ზედა, დიდი) ისრის მიმართულებით, «+» მიმართულებით, რივლილის ზრდა. შემდეგი, როტაცია თხილის 1 (ქვედა, პატარა) იმავე მნიშვნელობის (მხრივ) ასევე საათის ისრის მიმართულებით «+». გახსენით მიქსერი და შეამოწმეთ მიღებული ღირებულებები. გამოსწორება, გაიმეორეთ ეს თანმიმდევრობა.
• ჰიდროქუმოულატორის ზეწოლის რეგულირება. პლასტიკური საფარის ამოღება (მისი მდებარეობა დამოკიდებულია HA ტიპის). მისი ჩვეულებრივი сосок ქვეშ. ჩვენ ჰიდრავლიკურ სისტემაში ზეწოლას ვახდენთ.ავტომობილების სატუმბი შეამოწმეთ ზეწოლის ლიანდაგზე. ჩვენ ტუმბოს ან პირიქით. მას შემდეგ, რაც არსებობს ინსტრუმენტი შეცდომები, აუცილებელია შესწორებები.

РДМ-5 ზეწოლის შეცვლა Джилекс — პარამეტრები 1.4-2.8

ტამბოინებთან ერთად ცეკვის შემდეგ, როდის იყო დაკავშირებული, მუშაობდა პარამეტრებთან:
GA — 1.6 ატ
წნევა — 1.65 ატ
წნევა — 3.0 სმ

აქ არის სურათები . HA ფიქსირებულია კედელზე.

დამატება 07.06.2017.
გადმოწერილი ინსტრუქციები ზემოთ, ამიერიდან, მე ვგულისხმობ იმ გამოცდილებას, რომ კრახი დასრულებულია. შეკვეთა:
1. შევცვალეთ ზეწოლა GA. სისტემაში მინიმალური დაგეგმილი ზეწოლის გათვალისწინებით, მაგალითად, ჩვენ ვგეგმავთ 3 ატმას, რაც ნიშნავს 2,5–2,7.
2. შეავსეთ წყლით.
3. დააყენეთ მაქსიმალური წნევა (ტუმბოს წნევა). შეხედეთ წნევის ლიანდაგს. თუ ის ნაკლებად აისახება დაგეგმილ მაქსიმალურ ზეწოლაზე, მაგალითად 4 ატმოსფეროში, შემდეგ ზედა თხილის ზედაპირზე (დიდი გაზაფხულზე).პირიქით, თუ ზეწოლა უკვე 4-ჯერ მეტია, ტუმბო არ გამორთებს, მაშინ ზედა თხილის საწინააღმდეგოდ გადაიქცევა.
4. დააყენეთ მინიმალური წნევა (წნევაზე ზეწოლა). ჩვენ შევხედავთ ლიანდაგს. გახსენით ჩამრთველი. თუ ზეწოლა ქვემოთ მოჰყვა 3 ატმენტის დაგეგმილ წნევას, ხოლო ტუმბმა არ გააქტიურა, ჩვენ ქვედა თხრილის (პატარა გაზაფხულზე) საათის ისრის გადაკვეთა. თუ ზეწოლა არ შედის 3 ატმოსფეროში, ხოლო ტუმბო ჩართულია, შემდეგ ქვედა თხრილის საწინააღმდეგოდ.
5. არსებობს არაწრფივი ურთიერთობა კორექტირებას შორის, ასე რომ რაოდენობა 3 და 4 შეიძლება განმეორდეს რამდენჯერმე.
6. ტუმბოს უნდა შეეძლოს ზეგავლენის მოხდენა ვიდრე დაგეგმილი.
7. თუ თქვენი ტუმბო გამოიყენება ოპერაციის დროს, ეს ნიშნავს, რომ თქვენ ან არასწორად არჩეულ ან არასწორად შერჩეულ აღჭურვილ ტუმბს + ოპერაციულ პირობებში.

დამატებით 15.06.2017.
ჩატარებული სიტუაციიდან გამომდინარე, ნაპოვნია: სატანკოში გაფართოების წნევა ZERO და სარელეო მუშაობს უცნაური გზა. 4 (ოთხი !!!!), ცდილობდა შექმნას, მეორე დღეს შევიძინე ახალი რელიუსკი და ჩამოყალიბდა 15 წუთში!

სარელეო არის სახის წნევის კონტროლერი, სადაც წყალმომარაგება განაგრძობს და შეჩერდება.თითოეული სატუმბო სადგურისთვის არის საკუთარი ტევადობა და შენახვის საცავის მოცულობა, სადაც წყალი მიედინება ონკანზე, ამიტომ ეს პროცესი უნდა დარეგულირდეს. შემთხვევაში, თუ თქვენ გაქვთ ტუმბოს ქარხნის შეკრება, რომელიც უკვე შედის კომპონენტის ნაწილსა და რელემს შორის, მაშინ ეს უკვე ტევადობას და წნევის შეცვლა რეგულირება ტუმბოსთვის არ არის საჭირო. ყველა სხვა შემთხვევაში, როდესაც თქვენი სატუმბი სადგური შედგება სხვადასხვა ნაწილისაგან, მაშინ უნდა დაარეგულიროთ მარეგულირებელი ქვედა ნიშნით და ზედა.რა მოხდება, როდესაც წყალი აღინიშნება ქვემოთ მოცემულ ღირებულებაში? წნევის წვეთები, კონტაქტების გათიშვა დახურულია, ტუმბო ჩართულია და გაშვებული. იგი შეავსებს სატანას, სანამ წყალი აღწევს ზედა ნიშანს, შემდეგ მისი ზეწოლის ქვეშ, ელექტრული წრიული ამომრთველები და სარელეო ტუმბო. როგორც ჩანს, ყველაფერი ძალიან მარტივია, მაგრამ როდესაც შექმნის, უნდა განიხილონ, თუ რა ზეწოლა გჭირდებათ დღის განმავლობაში, რამდენჯერმე ტუმბო გახდება და გამორთვა. რაც უფრო ხშირად ხდება ეს ხდება, ყველა კუთხე უფრო სწრაფად გამოიყურება.აქედან გამომდინარე, აუცილებელია, რომ სარელეო მორგებული წყლის საჭირო მოცულობას ყოველდღე, უფრო მეტიც.

წნევის შეცვლა მორგებულია შემდეგნაირად: მიიღეთ RDM5 სარელეო ნიმუშის მაგალითი, ეს არის საყოველთაოდ გამოყენებული ნაწილი წყლის ტუმბოსთვის.

უფრო კონკრეტული მაგალითი: როდესაც თქვენ ჩართავთ ტუმბს, გახსენით სარქველი და ნახეთ, თუ ტუმბო გამოდის. განსაზღვრა ზეწოლის წნეხის ზეწოლა და უარყოფითი პოზიციის შეცვლა ქვედა ბოლთან ან დადებითად. ამავდროულად, ჰიდროქუმოულატორის ზეწოლა უნდა იყოს 0,2 ატმოსფეროში, იმ ღირებულებით, რომლიდანაც გადაანგარიშება მინიმუმზე. ჰიდროქუმოულატორის ზეწოლა 1.4 საათზე დგას, მაშინ სარელეოში იქნება 1.2. საპირისპირო Откачайте ხდება სხვა გზა, თქვენ დაველოდოთ ტუმბოს გამორთვა ერთად მიქსერის დახურულია. თქვენ ასევე განსაზღვრავს ზეწოლის წნევა ლიანდაგი და შეცვალოს ზედა Болт, ეს უფრო დიდი ზომის.ისევ ისიც გაიზრდება, გაიზრდება, პირიქით, ზეწოლა შეამცირებს.

Релейных реле на трубке. Предоставление ретрансляции передач для бомбы. Принцип работы, памамаран. Kailangan ko bang i-set up

Система снабжения автономных труб из баллонов и баллонов состоит из различных УЗЛОВ МАХАЛАГАНОВ: Насосное оборудование, гидроаккумуляторы, автоматика, трубы и т.д.Воспроизведение в ожидании просмотра бомбы накатывает на нее. Слушайте, что вам нужно, чтобы собрать накопительный Buck.Mula в том месте, где он был загружен через точку синтаксического анализа. Сделайте это в прямом эфире и получите доступ к полной системе в кабине. Для нормального снабжения насосом, вы можете настроить автоматизацию, чтобы минимизировать работу насосов и работать с ними.

Схема автономной системы питания труб.

Используется погружной насос

Этот погружной насос используется для заливки трубы. Она может быть установлена ​​в таблице карт, и она может быть установлена ​​на трубе (способ установки зависит от катанги, используемой в определенных моделях). Корпуса для погружных приборов очень популярны. Принцип работы системы управления основан на работе: насос, работающий по трубопроводу, дает возможность взглянуть на толкатели через выпускную трубу на трубопроводе.

Зависит от дизайна, установки на насос и лабораторный погружной насос. Это не просто колеблющиеся лампы (модели, работающие с бортами), либо центрированные изображения (изображения). . Вы можете быстро установить центробежные устройства. Это очень важно, выпускает продукцию, универсальный и …

Этот и более мощный, более эффективный, работает над автоматическими системами.Намамахала в любое время включить и выключить режим. Если устройство подключено к поставке трубы прямого, без гидравлического блока, переключение сделано на все время, когда краны используются на хинди, включая инструменты. Этот метод работы очень быстро работает. Если вы хотите использовать гидроаккумулятор, вы можете настроить ограничение доступа для устройства в лучшем режиме.

Схема конструкции центробежного погружного насоса.

Предоставление реле в автономной системе энергоснабжения.

Для нормальной работы люминесцентного выключателя насоса. Это устройство, позволяющее получить доступ к трубке в автоматическом режиме, которая обеспечивает доступ к трубке с постоянным ограничением. Благодаря большому количеству параметров, параметрам, параметрам и контактам, помогает насос, и это просто. Будьте уверены, что это произойдет с ограничениями, автоматизация обеспечит контакт, он будет работать дальше, чем на других сайтах, а также на этом уровне.

Предоставление доступа для доставки трубопровода

Изменение устройства

С помощью реле можно легко получить доступ. За счет воздействия на систему, она деформируется при закрытии или контакте с бубуками. Аппаратное управление специальной пружиной, которое может быть настроено, — ужесточить или усилить его. Если вы хотите уменьшить орех, его нужно сжать. Малакас, который он зажимает, более слабый взгляд является активным для использования на спусковом крючке.

Настройка порогового значения и отключение устройства позволяет получить доступ к уязвимостям. Сделайте это mahigpit, сделайте малаки pagkakaiba ng presyon. Благодаря дополнительному курению и реле, вы можете установить все необходимые контакты. Чтобы установить устройство в систему снабжения труб, он может быть установлен, как и раньше, и его ноутбук может быть лучше.

Схема подключения реле давления нагнетательного насоса

Видео: подключение и принцип действия переключателя presyon

Используется значение устройства

Какое реле используется для подключения этого устройства и сети электроснабжения.Он создан для использования в системе снабжения труб. Для этого, этот специальный адаптер имеет отличную подачу трубки подачи резьбы, полученной с помощью специального инструмента.

Для текущего реле, вы можете получить доступ к большому трубопроводу с бесплатным доступом. Может быть на конексьон Селё на с льняным или иным материалом из симула повесить катапусан. Откройте для себя, это устройство работает с потоком. Это может быть умопомрачительно для вас.Капаг дает вам возможность использовать запечатывающий материал на хинди и лучше всего.

Можно установить устройство на любой вкус, оно подключено к сети. Это позволяет избежать контактов. Модель, которая есть с некоторыми парами, работает на всех медалях, делает все возможное, чтобы получить ее. Вы можете работать с контактами, открывать новые возможности и перемещаться по нему. Кунг хинди — лучший способ узнать тегубилин и научиться создавать все на элементах.

Bago kumonekta, дапать через устройство, чтобы получить заказ, и связаться с karaniwang sarado и binuksan. Используйте, чтобы соединить провод с длинным сердечником .. Этот сердечник соединен с одним контактом, он подключен к кабелю, а значок — с подключением к заземляющему проводу. Контакт реле насоса подключен к проводу большого диаметра.

Схема подключения реле через Pytive Entital.

Аюсин анг помпа при отключении порогов.

Устройства доступны в настройках. Этот большой порог надежно настраивается для того, чтобы насос давал давление до 1,5 бар. Аппарат работает без давления на 2,5–3 бара. Значение (δ — дельта) — это параметр, который позволяет использовать гайку на инструменте. Эта простая настройка является наиболее точным завершением работы. Это уже сделано. Техническая документация на основе модели с давлением 5 бар.

Наслаждайтесь ограничениями, позволяющими настраивать гидрокумуляторы. Pinakamainam na tagapagpahiwatig Presyon — 1–1,5 бар. Кунг найиба шила, шила ай набабагай. Выберите, настройте реле:

• Выберите это, чтобы получить доступ к манипуляциям и настройке на весенний сезон.
• Пороговое значение обнаружения дает большое количество недостатков. Пуск по часовой стрелке, dagdagan ang presyon, laban — bawasan.
• Установить предельное значение низкой весны.

Видеоурок: Настройка реле для погружного насоса

Это устройство, которое можно настроить и настроить, представляет собой простой способ управления системой управления. Чтобы сделать это, придумать, как работает насос, вы можете отслеживать трубку и работать в солнечном режиме. Как сделать нормальную систему, она может быть введена в эксплуатацию. Если вы хотите переключить режим работы, погружной насос уже существует.

Современные системы работают с полной системой перекачки. Это может быть сделано с помощью халаги и может быть очень важно, чтобы система была деформирована.

Чтобы установить естественные условия, можно использовать специальные устройства — реле давления насосной станции.

1 Ano ito?

Переключение режима — это специальный аппарат, который управляет двумя параметрами в системе.Это позволяет запускать самые лучшие предисловия, запускать бомбу. Механизм управления траффиком представляет собой пеструю группу тегов.

Gayundin, это устройство может быть использовано для того, чтобы принять участие в предварительном обсуждении, пабаба или dagdagan ito. Усовершенствованные и многие модели могут быть характерны, такие как: любой спуск, разъемы для подключения к разряду бомбы, другие элементы, различные параметры настройки, изменения температуры.

1.1 Принцип работы

Весенняя группа, открытая для всех, является вершиной успеха. Когда это происходит, вы можете получить электрический контакт.

Этот контакт прикреплен к датчику, и он не может работать с триггером, благодаря чему он работает с насосом. Растяжение пружины обеспечивает особый контроль над растяжением пружины при установке верхнего и нижнего предела сжатия.

2 законопроекта.

Сейчас можно использовать естественные устройства:

• трубчатое реле для насосной системы;
• реле давления воздуха на компрессор;
• заряжаемых болтов реле для устройств.

С принятием работы, этот уникальный аппарат является простым и понятным.

Одно устройство — это устройство для водопровода. Киноконтроль компрессии насосной системы трубок, обеспечивающий надежную защиту от лабиринта.Эта система работает с гидроаккумулятором. Гидроаккумулятор является особенно важным, когда насос представляет собой насосную трубу, которая работает с насосом в системе труб. Как можно быстрее установить устройство с гидроаккумулятором для более быстрого и надежного использования. Это невероятная автономная работа насосной станции.

Реле воздушного насоса работает в обычном режиме, и его можно использовать в любом случае. Сапаты на пангбабах с умом на капаньярихане, и на хинди шила киноконтроль, могут усвоить систему из любого.Благодаря этой системе, она лучше всего работает в бомбе для более удобной работы.

3 Установка системы на трубу

Установить машину на хинди можно на хинди и выключить насос. Это необходимо для установки гидроаккумулятора. Лучшее, что вам нужно знать об этом. Чтобы управлять этим устройством, подключенным к насосной системе, он работает постоянно. Сделайте это герметично, чтобы установить большую поверхность.

4 Теги для установки

Получить больше всего на свете:

5 Регулировка сноса воды.

Эта система трубок популярна каждый день подряд, махалага, как правило, использует ретрансляцию трубок. Создайте эту систему, используя карту системы перекачки, и для того, чтобы ее использовать, чтобы преобразовать ее в систему управления. Наслаждайтесь своими настройками, которые вы используете, чтобы передавать отчеты о каналах с помощью своих любимых каналов.

Аппарат 2 мая ограничен: для вас и для более широкого доступа. Мас мабаба — это тегапагпахиватик, который нас накаляет на бомбу. Итаас — kung saan ito ay lumiliko. Этот способ управления является киноконтролем с помощью специальных устройств, которые можно использовать. Большой выбор блюд является ответственным для всех, более или менее — для ибаба.

Выберите настройку с уникальными настройками, и она будет установлена ​​в 2.5 markang kapaligiran, и больше mababa ay 1.5 на kapaligiran. Gayunpaman, это может быть много, сконфигурировать насосную станцию ​​независимо от того, какие насосные станции, и вы можете настроить заводской коммутатор для всех, кто работает.

Установка устройств, обеспечивающих работу с гидрокумулятором системы бомбы. Сделайте это, вы можете использовать автомобильный насос. Подбирая параметры изменения, вы можете использовать реле трубчатых каналов в ваших собственных камерах.

имеет реле и трубку, позволяет использовать все суммы на сайте:

• для того, чтобы совершать действия в режиме ожидания, можно повернуть по часовой стрелке, чтобы сделать это — лабан;
• гидроаккумуляторов могут быть покрыты водой в течение дня. Хинди делает все возможное в этом ограничении преследования. Это сделано для упаковки гидроаккумулятора;
• шлангов и кранов могут быть установлены без ограничений по предварительному заказу;
• настроек настройки суммируются из разных бомб.На хинди можно взорвать мир;
• , которые могут быть использованы для сжатия и сжатия малы, Тогидроаккумулятор содержит огромную трубу, и его бомба очень мала. Gayunpaman, это поможет вам узнать, как работает трубка;
• в каббалигтеране, когда вы читаете маты и большое сжатие, это очень важно, и это действительно так. Gayunpaman, эта бомба является патулой на гагане.

С настройкой подходящей настройки, устройство обеспечивает полную систему, которая не имеет ничего общего с целым и надежным преследованием трубы, что позволяет экономить заряд бомбы. Таманг настройка обеспечивает большое количество устройств сербисии.

Настройка реле давления 5.1 (видео)

6 неисправностей.

Капаг туматакбо, самые важные проблемы могут быть решены в различных ситуациях. Это проблемы из категории: «Хинди это выключить бомбу», «Хинди гумагана», «Хинди выключить, выключить», и т. Д.Наслаждайтесь поиском проблем и их решений. Этот аппарат можно настроить на хинди тама, на хинди это мааринг гумана.

6.1 Проблема: Какая бы это ни была, вы можете сделать это на хинди и выключить насос

.

Все, что вам нужно, это хинди, чтобы сделать вашу бомбу таковой. Просмотров:

1. Неправильно настроен верхний контроллер.
2. Неисправность пружины пружины.
3. хинди маты в большой сети.
4. Гидроаккумулятор сброса давления.
5. Авария электронной системы.

В этом случае, возможно, вы сделаете свой выбор, когда захотите, чтобы его можно было использовать в качестве специального или подходящего.

Если вы управляете своим постоянным контролем, то на хинди вы всегда можете найти самые лучшие ответы на все ваши вопросы. Чтобы решить эту проблему, нужно изменить конфигурацию устройства.

Теги вы можете найти, и все, что вам нужно знать на хинди, а также, сами по себе, общаться на хинди исасара……………………………………… Мааари рин это приготовить механику, которая приносит орехи весной. С удивительным паладом, Весна — это простой дизайн, классная электронная сцена на хинди. Многие устройства, и это папский хинди. Аксессуар можно использовать в конструкции.

Dahil это электронное устройство, которое больше не работает с ним.Вы можете управлять произвольными включениями и отключать насосную систему. Какая разбивка является наиболее важной, вы можете узнать больше о ней.

Сброс давления в гидроаккумуляторе постоянно работает в системе. Аппарат выключен насосом, и он разработан на насосе. Чтобы сделать это сидение, сделать это на солнце и запечатать систему бомбы.

Ретранслятор представляет собой полное устройство, предназначенное для идеального использования бомбы.Sa kanyang pagkasira DIY ремонт. Это невозможно. Настройте реле в этом режиме. Kapalit din isang mahusay na pagpipilian, ang relay ay hindi masyadong mahal. Если вы хотите установить реле, установить реле PDM 5, то вы получите более 1000 рублей. Higit pa murang opsyon — Реле давления PM 5.

6.2 Проблема: хинди делает перевод на хинди, чтобы прослушать лучшие версии

Санхи и решение этой проблемы очень важно.

6.3 Проблема: Реле трубчатого воздуховода не работает без нажатия кнопки

Данные о неисправностях, которые не работают, были сделаны только в следующих случаях: они работают в режиме реального времени или в обычном режиме.

В зависимости от режима гидроаккумулятора, он позволяет загружать постоянно, загружать реле, работать с начальными данными.

Установка может быть установлена ​​на трубке из системы.С помощью этой кнопки, трубка трубки сделана из трубки, сделанной по нажатию кнопки мыши. Вы можете легко найти карту на устройстве. Создание, настройка и настройка системы поиска с помощью своих собственных функций. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Когда вы слушаете ретрансляцию сессий, она набирает обороты.

• можно загорать и запечатывать трубку системы;
• настроек, позволяющих увеличить скорость подачи воды и энергии;
• сжатие в гидроаккумуляторе доступно на хинди бабаба в режиме реального времени;
• измерений предварительной настройки для настройки журнала;
• безнапорный субгидроаккумулятор.Лучшее наблюдение для людей, которые накапливаются на тагубилине;
• солнечных лучей, подключенных к контактам, после того, как они будут работать в трубке;
• хинди может быть сконфигурирован для настройки ретрансляции преследования, использования профессионального сервиса. Сохраните свои часы в пера.

8 реле gawin ito mismo

Если вы используете реле водопровода, вы можете использовать его, чтобы использовать другой газ для его прокладки.Вы можете нажать кнопку микровыключателя, чтобы включить насос. Теперь, когда система работает на высоком уровне, и вы можете использовать его в течение длительного периода времени, это устройство является наиболее подходящим для этого.

Реле водяного насоса — устройство управления и настройки для автономной работы. в системе трубы. Это может быть ваша работа с какой-либо работой, а также сербисью малаки и пейзажи.

Релейная передача насосной станции в вашем регионе очень важна.Эта настройка дает возможность прослушивания трубки и накатать курение, которое естественным образом питается от бомбы.

Если вы хотите узнать, как это сделать, вы можете использовать его на клавиатуре. Обращение к медальонам, которые помогут вам сделать это, вы сможете сделать на хинди туманной воды в Гуро. Предварительный просмотр насосной станции очень удобен в использовании.

Принципы создания всех категорий продукции.Алгоритм является наилучшим: система работает с критическими параметрами — реле может работать с насосом в рабочем состоянии; Сделайте это в лучшем случае на халаге (набор настроек) — объедините контакты с контактными источниками питания.

1. Юнипамп

Внутреннее развитие в Маганданг, Найиба Матаас на Калидад и Катанггап-Танггап на Гастосе. Воспользуйтесь услугами любого другого языка.

Mga Tampok

• Дисциплины, чтобы учиться на умственных способностях с умениями на вешалках 1.5 кВт.
• Датчик состояния встроен в корпус переключателя. Dahil это прослушивание аппаратов Hiwalay на хинди кинаке.
• Приложение представляет собой долгий путь.

2. Grundfos.

Предоставление ретрансляции от датского языка с безупречной репутацией на «Grundfos».

Тампок.

• Mataas na seguridad степень (IP52). Натуральный продукт создан для установки на любой вкус с лабиринтом (сырые подвалы, кессоны и т. Д.).
• Kahusayan sa trabaho.
• Все ученики (halimbawa, FF 4-4 или 4-8) работают в большом количестве устройств. Направление в пром / большую сеть может быть на хинди, только через «промежуточное звено» через любое специальное устройство (конвертер).
• Isang kahanga-Hangang pag-uuri. Ретранслятор найден в полном объеме.

Создание особого мнения о работе переключателя «Grundfos» сделана по умолчанию.Естественная автоматизация позволяет получить отечественные аналоги на хинди, которые можно использовать в любом «датчане», а также сделать это очень быстро.

3. Кондор.

Это образец промышленности Алемана, который показывает огромное количество симпатий в подобной работе.

Mga Tampok

• Релейная связь является двойной. Это очень важно, чтобы запустить цепочку (фаза на нуле), которая работает в системе.
• Публикация результатов поиска.
• Настройка универсальности.
• Возможное значение для измерения статуса.
• Гастос и матас.

4. Danfoss (серия KP1)

Передача реле из современной Дании. Это очень важно, потому что вы всегда любите делать это.

Mga Tampok

• Ginintuang контактов. Dahil dito, «придерживаясь» на хинди касама.
• Выбор шкалы конфигурации позволяет вам получить доступ к своему устройству (предварительному датчику).

Эта статья о том, что сделано в реле «сухой ход», содержит схему, которая используется в данной схеме. Кроме того, вы можете сделать это прямо сейчас.

Теперь «большой выбор» на этом языке. Узнайте о серьезных недостатках, связанных с устранением недостатков на форумах.

• Контакты хинди покрыты (обычная) песня. Dahil dito, dahil sa kanilang nasusunog na kadena sa. там есть сандалии, которые можно купить на хинди.
• Туба Ang в пыленепроницаемом нуле.
• Ang Гарантированный срок службы.

6. ItalteCnica.

Ретранслятор итальянской компании. Вы можете использовать эти умные устройства с помощью PM / 5 на открытом воздухе. Накакакит хинди — это матаас на пресйо с махусай на калидад и поисках.Установка цепи управления в цепи управления. Ограничение регулирования давления ( бар. ) — от 1 до 5 (ibaba / itaas). Гарантия очень важна — это просто так.

Если система снабжения трубкой не установлена, не будет работать, установить ее на странице G. . Теперь можно изменить настройки — от 1.4 до 2.8.

• Makipag-ugnay sa Grupo — Медные ламели.
• Антипригарное покрытие. — Слой AG-NI.
• Пластиковый корпус с изоляционной прокладкой.

Релейная передача информации о бомбардировке — ключевой этап. Настройка автономного энергоснабжения системы непрерывного питания.

Эта операция является хинди, в частности, махирапом, предназначена для всего лишь одного слова, которое вы используете для всех патакаранов на нашем языке.

Isaalang-alang din, лучшие удивительные пагкакамали на мангьяри капаг наг-айош.

• 1 Disenyo
• 2 Установка Tank-Drive.
• 3 настройка реле давления.
• 4 на настройку «mula sa simula»
• 5 ошибок
  • 5.1 малые пружинные протекторы.
  • 5.2 Предоставление POFF более 80% лучших реле для этой модели.
  • 5,3 после установки на любом уровне (это большая пружина) на насосе можно использовать в режиме «Макакуха» в рабочем диапазоне
• 6 дополнительных реле из всех устройств.
• 7 видео в пакете

Disenyo

Реле давления на станции представляет собой электронно-механическое устройство, которое позволяет выключить бомбу, созданную специально для сетевого питания.

Ретранслятор, который дает различные элементы, структурно имеет большой, простой, двойной характер, а также некоторые детали на хинди. Поставка или отключение бомбы осуществляется через переключение и включение контактной группы — элемент управления реле.

Как это сделать, это устройство с одним поршнем, которое есть в любом месте и весной, в каждом из них, как правило, с разными сукатами. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Подключение реле к специальному адаптеру насосной станции, трубка предназначена для работы в обычном режиме, и у нее есть поршень, который используется в группе контактов.

С большой пружиной, пружина накапливается в группе контактов, давление сжатия, которое может быть использовано, чтобы избежать повреждений.

Если вы работаете с трубой, используя систему подачи труб, эта функция преодолевает действие поршня и контактную группу, работающую с насосом.

При работе на трубопроводе поршень не фиксирует смещенную платформу с контактом, преодолевая сопротивление пружин. Если вы хотите связаться с хинди, чтобы получить доступ к дистанции, он применяется к сжатию пангалаванг — малый — пружина.Bilang malaki, siya ay nakatanim sa isang pamalo, isang kulay ng nuwes. Откройте для себя контакты, красивый хинди и бомбу.

Образец реле давления.

обеспечивает сжатие с помощью больших тегов, обеспечивает предварительный просмотр, позволяет изменять параметры сжатия, обеспечивает максимальное сжатие в PON. Чтобы создать предварительный просмотр (itaas) — poff — это маленькая пружина, которая используется, как сжатие, которое обеспечивает сжатие, которое используется в процессе работы.

Предварительная продажа позволяет настроить реле. PON может быть установлен на уровне 1,5–1,8 атм (или бар, на котором он работает), диапазон значений от 2,5 до 3 атм. Если пользовательские настройки отключены, используйте реле.

Gayunpaman, bago gawin ito, kinakailangan to maghanda ng tangke ng imbakan.

Чтобы получить независимое снабжение тюбика, он может быть лучше, чем бомба очень важна.Насосная станция для балонов имеет различные типы и особенности, принципы работы устройств.

Дренажный насос и другие преимущества поплавка, бассейна.

Kesson — это устройство, обеспечивающее невероятную игру на трубке. Нарито http://aquacomm.ru/vodosnabzenie/zagorodnyie-domosnabzhenie/istochniki/kesson.html позволяет использовать кессоны и устанавливать их в любое удобное для вас время.

PAGHAHANDA NG TANK-DRIVE.

Накопительный бак гидроаккумулятора

представляет собой герметичный контейнер, который не требует установки.

Когда вы получаете трубку, в результате вы можете получить трубку. Благодаря тому, что они работают и работают с автомобильными насосами Air Pumps.

Пневматическое охлаждение, которое можно использовать с трубами, обеспечивает работу с сетевыми трубами, в которых используется насос.

Пребывание в гидроаккумуляторе дает возможность использовать там, где хинди человек использует систему в лучшем режиме.

Это может быть мабаба или матас, насос является медалью, но это может отрицательно сказаться на работе сербского языка.

Как минимум, в течение длительного периода времени, когда гидроаккумулятор работает, как результат, это может быть сделано.

Уникальный дизайн, который вы хотите, чтобы узнать, что происходит, трубы из трубопровода являются самыми важными, открытыми в лучшую сторону.В течение долгого времени, этот накопительный резервуар не имеет себе равных.

Сейчас вы можете скачать и посмотреть сейчас текущий сеанс. Dapat itong 10% mas mababa pon. Эта система может быть настроена на хинди и может быть настроена в течение всего дня, хинди, если он естественен, и эта система будет доступна на всех языках:

• 1,4 — 1,7 атм, с повреждением гидроаккумулятора 20 — 25 литров;
• 1,7 — 1,9 атм, емкостью 50 — 100 литров.

Представление о поездке на автомобиле доступно только для вас.

Устанавливает гидроаккумулятор без трубки в большой емкости. Канцелярские игры могут быть обработаны или изменены.

Настройка страницы для настройки предварительной версии

Когда подключение к приводу обеспечивает управление всеми фильтрами в системе, вы можете использовать их одновременно с переключением каналов для насосных станций. Для этого плавать с палкой.susunod na pagkakasunud-sunod Mga Pagkilos:

1. Отключение насоса от сети, позволяет работать с трубкой из одной трубки с помощью лучшего зажима и использовать такое реле (например, это может быть поворотный механизм или гаечный ключ).
2. Теперь бомбардировщик использует, позволяет использовать систему труб.
3. позволяет накапливать бомбу, измерять текущее состояние. Это потрясающая песня POFF.
4. Теперь, когда вы читаете грипп, вы можете использовать лучшую трубку для труб или максимальное расстояние от насоса (с одной единственной системой). Благодаря тому, что вы работаете с сетью, она работает на всех уровнях, и насос работает. На этом этапе вы можете настроить постоянную калибровку, которая поможет вам настроить и настроить реле. Касабай Нито, вы можете использовать его, чтобы набраться опыта на вас, и вы можете подумать о нем на сандалиях.Алалахон, который проверяет кран, может быть использован во всех других странах, в том числе и в режиме реального времени.
5. Как прослушать музыку на хинди сапат, давление на него уже готово. Для этого, установить или установить несколько устройств, установите надежную гайку и лучшую пружину на реле. Когда ты знаешь, что ты делаешь, ты можешь сделать это, почувствовать теги.
6. Теперь вы можете сделать это через прослушивание преследований и ответов, которые вам нужны. Самый лучший на халаге нит до 1,4 атм. Если вы хотите получить результат, то поставьте трубку очень хорошо, но вы получите лучшую бомбу, которая будет работать в сербском мире. Если вы работаете с банкоматом и достигаете более 1,4 банкомата, установите его в обычном режиме, сделайте так, чтобы он работал с максимальным и минимальным уровнем обслуживания.Чтобы использовать этот параметр, вы можете повернуть гайку и повернуть гайку — малить — пружины. Настройка сжатия нито, пиналки, что делает предварительный просмотр, а также, нет, пиздец……………………………… Весеннее рыхление дает более высокие результаты.
7. Pagkatapos pagsasaayos, ito ay kinakailangan to Suriin kung paano tama ito is ginanap. Пагутуберо является пинатуйо, его бомба накаляется и награждается. Susunod, все аксионы являются полноправными точками зрения.

Mangyaring tandaan: чувствительность значимых тегов, ответственная за то, чтобы подключиться к сети, более или менее. Самостоятельное, эффективное сжатие дает очень много, потому что гайка очень мала.

Добавить «из моделирования»

Minsan kailangan mong harapin ang relay, the bukal na kung saan ganap na humina. Sa kasong ito, ginagawa nila ito:

1. Добавление бомбы, подключение к сети было введено в систему, которая была введена в трубку из наиболее удаленного или удаленного подъемного крана, залитого с потрясающей точностью.Установите давление до 1,5 атм. Сделайте это, чтобы снять бомбу.
2. Отключение питания от сети и реле, включение ненадежной пружины на реле, переключение контактов.
3. Установите реле, насос работает и работает до 2,9 атм (1,5 + 1,4).
4. Включите бомбу и переключите реле, подтяните немного пружины к контактам.
5. Теперь реле можно настроить для PON = 1,5 ATM при POFF = 2,9 ATM. Это сделано для того, чтобы научить вас читать маты и использовать их в сетке.

Настройка реле presyon

Мегаполисы

Ретрансляции доступны на хинди. Йон и медалас на месте:

Малиит на рессорную тягу.

Как результат, просмотр изображений в лучшем свете.

Теперь, когда вы говорите на хинди.

Какое-то время назад:

• добавить бомбу и найти его;
• на сандалиях на манометре уже сейчас, когда вы работаете, когда работаете;
• кранов, работающих с кранами, работают с маленькими трубами;
• подключений, которые можно отключить от сети, подключиться к реле и использовать несколько пружин на контактах с катангией, щелкнув по буквам;

Теперь вы можете сделать это прямо на насосе.

ПРЕДИСЛОВИЕ POFF имеет более 80% лучших реле для этой модели.

Карамихан са релейные насосные станции. Кинакалкула для отдыха на 5–5,5 атм. Этот параметр можно использовать в пакете продуктов.

Теперь, когда вы слушаете естественное устройство на хинди, вы можете работать с 4 — 4,4 атм.

Этот язык предназначен для портативного снабжения трубой, позволяет установить реле с нарушением ограничений.

Давление должно быть установлено, когда пружина работает (большая пружина игугута), и насос может быть использован в рабочем диапазоне

Касабай нито, хинди без слов.

Еще один интересный результат: играйте в игры, наслаждайтесь падающими бомбами и получайте лучшие впечатления от уло-бинов. Замечательно познакомиться с метро Haligi ng Tubig (M.V.St.). Чтобы сделать это на капалигиране, это даётся на нахахати на 10.34. С помощью любого средства, величина которого и его величина является большой, если вы делаете это в лучшем случае, когда ваша бомба может быть любой.

Включено реле из всех элементов

Реле модели могут быть использованы для создания качественных элементов, которые позволяют создавать насосные станции в обычном режиме.

Анг-тип-тип ау:

1. Рычаг механизма защиты от высыхания: Карамихан обеспечивает большую импортную модель, которую можно использовать с полным набором функций.
2. Пружинный механизм подведен к процессу промывки нескольких букалов: можно использовать естественное устройство с реле RDM-5, которое можно установить в установках российской компании Jelexbo.

Этот выбор элементов на хинди используется для вас, а затем и настройки, которые можно найти в других источниках.

Наслаждайтесь впечатлениями от пристани для яхт на вокзалах Педролло (Италия). Неограниченное количество передач для реле 3.2 и более букала в этом городе являются высококлассными анимированными персонажами. Для использования, вы можете рекомендовать настройку гидроаккумулятора: сделать 0,2 атм больше, чем 1,4 атм, с оптимальными настройками.

Чтобы использовать параметры автономных систем. Дополнительный канал (в частности, передача по трубопроводу) может быть автоматическим, использовать различные технические устройства, которые используются в датчиках трубопровода.Элемент этой системы снабжения трубопровода, как и трубка, может использоваться из баллонов с помощью насосов, позволяет легко контролировать параметры, позволяющие повысить естественный уровень естественных параметров. англ. kanilang trabaho. Преследование датчика трубки в системе снабжения трубкой обеспечивает автоматический режим, не работает, а также работает с насосом.

Алгоритм Магтрабахо при записи

Датчик

для управления передачей трубки (реле, датчик состояния) работает по суммарному алгоритму:

• Благодаря удобному расположению кранов и гидроаккумуляторов, трубка доступна в системе снабжения труб.
• Подключение системы снабжения трубопроводами работает с минимальным набором параметров, контактные датчики доступны в этом параметре.
• Предназначен для датчиков контакта, которые работают в режиме бомбы, и отвечают за поставку шлангов на баллонах.
• Капаг качающая трубка от большого количества людей, наша просьба по поставке трубки является необходимой для ее использования. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
• Подача труб на линию поставки трубок работает с лучшими характеристиками, устанавливая контактные датчики, работающие на обычном насосном оборудовании..

Включите этот режим, датчик состояния трубки позволяет вам отображать свое мнение в этом режиме. Вы можете использовать естественное устройство на трубопроводе, бомбить трубку снабжения и использовать ее вручную. Хинди просто это дает возможность отображать режим работы трубы в системе, которая является паре-парео на антас, но не может быть сделано в любое время с помощью гидравлических ударов и тренировок в простом режиме.

Датчик преследования трубки, который можно установить на узле системы поставки трубки, очень важен — обеспечивает возможность подключения и вывода данных на устройство вывода данных, точное управление устройством. это измерение преследования.

Kaya, установить датчик преследования трубки (электронная или механическая), сделать работу над дополнительной трубкой, и защитить элементы, содержащиеся в качающихся трубах, от многих отрицательных качеств и других операций «сухой» насос.

Накакатаванг тампок

Наблюдать за этим, с механическими приборами и электронными реле давления воды. На всех и некоторых других катаванах, ламадах, кумирах в папках, которые вы читаете, все, что нужно, когда они думают. Декорация в режиме прослушивания трубки, все элементы накапливаются в естественных элементах датчика, в том числе в результате, устройство является триггером.

Элементы, которые можно использовать с различными датчиками, имеют механические датчики, которые имеют контакт, много или мало, а также идеальную подачу насосов.Электронный датчик давления изготовлен из разных источников. Беспорядок в естественном аппарате преобразован в управляющий электрический аналоговый сигнал, когда он работает, преобразование в цифровую форму и преобразование в автоматическое преобразование трубопровода.

Датчики, предоставляющие механический, постоянный контакт, используются только в электронном виде. Выполните это как простую разработку естественного устройства и наиболее удобное его использование.В частности, на регулярной основе выполняется установка датчиков, подключенных к трубкам, и системам дополнительной поддержки трубок самбахайн……………………………………………….

Дизайн механического датчика ay:

• труб, когда устройство работает с элементами трубопровода;
• ламад;
• контактная группа;
• дает пружину иного диаметра, чтобы получить лучший и лучший результат, чтобы получить доступ к устройству.

Пружина

имеет малый диаметр, устанавливается на механический датчик, поддерживает подключение трубы к трубопроводу, позволяет подключать устройство и отключать подающий насос. Эти теги являются ответственными за большие ограничения по датчику срабатывания триггера, и все это может быть сделано, когда вы хотите, чтобы сенсор был надежным, датчик, который не работает, это не так, как всегда. трубка трубопровода.

Датчики механического устройства обеспечивают надежное противодействие сжатию пружины.Увеличьте диаметр увеличивающегося диаметра с помощью компресса, давая предысторию трубки и люмалаки, делая ее более удобной. Если вы хотите, чтобы ваши слова были малы, они были доступны для просмотра на английском языке.

Вы можете установить датчик с помощью предварительного просмотра, чтобы получить информацию о том, как это сделать. Гарантия, система снабжения трубопровода является одним из лучших, чтобы установить датчик или реле давления, установить насос и гидроаккумулятор, установить элементы фильтра.Это сделано благодаря тому, что это снабжение трубопроводами, сделанными в результате сильных всплесков волн. Это позволяет использовать множество моделей датчиков, работающих с трубкой, является самым важным для всех. Это сделано с тегами для естественного устройства.

Особые тройники с заслонкой предназначены для установки датчика, который позволяет установить элемент для установки датчика, гидроаккумулятора и манометра.Как установить датчик, установить его на место, специальный адаптер может быть установлен, и вы можете установить его. В любом случае, схема подключения к системе снабжения труб является неизменным дизайном и техническими решениями в Катанге и других странах.

Высококачественные модели датчиков, сделанные в водонепроницаемом корпусе, могут быть напрямую установлены на бомбардировочной трубе с особой тщательностью. Датчики используются в классе Salamat, которые применяются к насосному оборудованию, работающему в насосном оборудовании, в кессоне или насосе.

Используется для механической обработки и установки реле датчика давления в трубке, который позволяет подключать группы контактов к насосу и устройству. Электрические возможности для управления такими датчиками можно использовать для управления насосом, работающим в системе. Вы можете использовать насосное оборудование, мощность которого составляет 2 кВт, а также кабель, рассчитанный на использование поперечного сечения хинди-бабаба размером 2 мм2.

Установите переключатель режимов работы с вашими камерами и сделайте все возможное, чтобы сделать это, вы можете использовать бомбу и использовать всю систему. Эта функция обеспечивает постоянное отображение результатов в этом режиме, которое позволяет постоянно изменять параметры настройки.

Добавить сарили

Благодаря параметрам рабочего параметра реле сброса можно настраивать параметры, а также режимы работы, которые можно использовать для взрослых, которые используются в ваших целях.Лучшее, что нужно сделать, чтобы получить доступ к трубопроводу на трубопроводе, когда бомба работает без подключения к сети и отключена до 1 атм. В этом случае, когда датчик может быть ограничен на триггер, он установлен на уровне 0,2-0,5 бар в диапазоне давлений, который может быть отображен на экране.

Предназначен для моделирования датчика или рабочего параметра реле или реле, он помогает настроить режим работы гидроаккумулятора.Это было сделано, чтобы узнать сумму:

• Узнайте обо всех элементах системы из сети и подключите их.
• Установите гидравлический гидроаккумулятор и отключите его, когда вы можете использовать компрессор на манометре.
• Если вы работаете с 1,5 атм, вы можете использовать его с питательным насосом.
• В большинстве случаев, когда вы делаете это, вы можете сделать это через щелчок мышью.

Установка датчика, который можно использовать с датчиком, который используется в сумме с указанием уровня:

1. Все элементы системы позволяют отключать электроэнергию и отключать ее.
2. Слив воды из трубки, очистка воды не дает никаких результатов.
3. Pagkatapos представляет собой бомбу и симулятор, чтобы использовать систему трубки.
4. Наслаждайся своей бомбой, халага в зависимости от того, что она делает, это возможно.
5. Pagkatapos nito, ito ay nagsimula to maubos the tubig and kapa-on ang bomba, the presyon presyon ay naayos din.
6. Идентифицируйте элементы системы из источника электропитания и прикрепите крышку датчика.
7. Сделайте все возможное, чтобы сжать пружину с регулируемым диаметром.
8. Используйте новые параметры для сжатия пружины большого диаметра, чтобы установить минимальное сопротивление датчика и магнитного триггера.Это позволяет использовать сжатие пружины, которое не является параметром, и оно не имеет значения.
9. Muli, трубка с трубкой, запускает ее, и вы хотите, чтобы насос был включен.
10. Если это не так, как это работает с точным параметром, помогает избежать сжатия пружины большого диаметра.
11. Благодаря сжатию пружины малого диаметра, вы получаете лучшее качество трубки, чтобы насос был выключен.Сжимая пружину, мы увеличиваем пороги перекачки, и это становится ослабленным.
12. Это лучшая бомба в системе трубы, и вы хотите, чтобы ее преследовали, как это сделано.
13. Если вы хотите, чтобы насос давал на хинди последний, точный хинди параметр с определенным параметром, вы можете настроить сжатие тегов, которые используются в небольших количествах. Это значит, что вы можете использовать его на своем компьютере, когда он накачивает и накачает на хинди.

единиц автоматизации. Изменить и переключить режим для бомбы: настройки на странице

Это решение для автономного энергоснабжения трубки, чтобы включить переключение режима RDM 5, переключение, переключение на хинди, которое работает с насосом. Вы можете использовать это устройство, созданное с помощью Jileks, и оно делает все, что угодно и когда угодно.Если вы хотите, чтобы решить некоторые проблемы, связанные с поиском ответов на вопросы, связанные с поиском устройств.

Какое устройство работает?

В зависимости от того, как звучит трубка на хинди, определено, что она делает, чтобы получить доступ к 2 пунктам:

• установка только одного или нескольких бассейнов с множеством основных импортных трубок;
• баллонов над водоносным горизонтом.

Тубиг может быть использован в самых разных стилях. Предоставление доступа к трубке в течение всего периода работы позволяет использовать насос с полной сетью снабжения трубой. Самакатувид, этот пансаманталанг, который не имеет значения, установлен на бахай — это постоянное управление, и его постоянное подключение к сети обеспечивает синхронизацию переключения давления на RDM 5. трубы подачи в автономные системы подачи труб.

Принцип работы

Аппарат представляет собой отдельный катавер с кабелями для подключения к сети снабжения трубами, баллами тегов и реле курения. Забота о элементах является естественным, если использовать пластик. Схема работы переключателя RDM 5 имеет сумму:

1. Установите устройство с максимальным ограничением до 1,4 бар, максимальное — 2,8 бар. Чтобы получить доступ к большому количеству ограничений, контактное реле и реле, и его бомба обеспечивает трубку промежуточного резервуара с диафрагмой.
2. может быть доступен с ограничением (2,8 бар), балансировка тегов активна и работает с контактами реле. Наслаждайтесь игрой на трубке.
3. Нажмите, чтобы нажать на кнопку, чтобы получить доступ к сети, получить максимальный порог в 1,4 бара, контактное реле, которое может вызывать и подвергать сомнению.

В качестве альтернативы, устройство RDM 5 содержит насосную станцию, состоящую из двух насосов, которая представляет собой батарею трубки и различные реле управления.Он установлен на пабрике и ганап на руку для трабах, нанося его, чтобы использовать эту трубку в электросети. Предоставьте свои продукты на хинди-английском языке во всех смыслах для всех:

• есть хинди сапат;
• прослушиваний яркой бомбы очень хорошо подходят для того, чтобы поставлять трубки в прямом эфире;
• скважинных насосов используется на воздушном судне.

В этом случае автоматическая система снабжения трубок является уникальным типом из различных элементов, и переключение между режимами дает возможность сделать это не так, как это сделать.Bago bumili и kumonekta sa aparato, inirerekomenda na pag-aralan ang teknikal na katangian nito:

• может регулировать работу системы подачи труб — от 1 давления 4,6 бар;
• соблюдение температурного режима — от 0 до +40 ° С;
• минимальных ставок — 1 бар;
• болтах питания — 220 В;
• диаметр фитингов — DN 15, конексы — G ».

Для тех, кто использует реле RDM 5 на вашем языке, работает только с регулируемым регулятором.Этот набор параметров обеспечивает удобство использования различных функций, связанных с автономной системой питания.

Paano ayusin ang aparato?

Выбор режима переключения предустановлен для установки панелей и панелей, обеспечивающих поставку труб и подключенных к электрической сети.

окон панелей и панелей конвейера позволяет просматривать страницы, чтобы узнать, какие страницы доступны на хинди.Если вы хотите узнать, как сделать это, вы получите новую бомбу или настройку, которая будет использоваться, чтобы сделать это в режиме эстафеты.

Bago magtakda, позволяет сделать это в режиме реального времени. Чтобы обеспечить работу всех показателей просадки, которые можно использовать в любом другом случае, вы можете повысить эффективность работы в режиме реального времени. Лакас всего, что нужно сделать, это сделать, чтобы создать полную трубку в прямом эфире и изменить все локальные страницы.С тех пор, как это сделать, это сделано для проведения экспериментов.

Настройка очень проста: 1 миллиметр давления дает 10 миллиметров давления и давление при давлении 0,1 бар. Лучшая музыкальная игра на трубке является уникальной. Создание постоянного режима работы, позволяющего добиться естественного режима работы от силиконового аккумулятора воздуха. Сделайте это, установите пластиковую крышку из катушки (надежно закручивая на дуло танка) и используйте ее с нормальной бомбардировкой, киноконтролем преследования, который может быть установлен.

1. Наслаждайся своим подключением к общей сети питания трубы, используя реле, которое делает бомбу в настройках. Посмотрите, как работает большая труба.
2. Сделайте так, чтобы ретрансляция пластика сводилась к сделкам с турникетами.
3. Быстрое торможение обеспечивает его ограничение (выключение бомбы), и оно очень быстро контролируется каугалийским режимом.Увеличьте максимальный предел, чтобы получить давление на 0,2 бара больше, чем вы накачиваете.
4. Чтобы использовать экстрим-халагу, настроить его без огромного количества приемов, установить сцепление миксера и трубку из батареи. Нажмите здесь, чтобы получить возможность отключить бомбу и отрегулировать ее с помощью настроечных винтов.

В зависимости от результатов настройки, изменения в больших количествах и с ограничениями на хинди доступны в 1 баре.Слушайте, как сделать лучший просмотр на 1,5 бара, чтобы получить удовольствие от музыки на хинди. После того, как вы откроете для себя, как сделать так, чтобы сделать это, сформируйте эту систему в течение 1 раза в день. Этот бахагьянг пагсасайос может быть каиланганин.

Переключение преследований — это очень важная функция, которая позволяет малаки и малы перекачивать. Все естественные элементы, которые несут в себе только те элементы, которые используются, работают над тем, чтобы создавать уникальные возможности.Это устройство отвечает за автоматизацию процесса прокачки. Это дает возможность получить удовольствие от прослушивания музыки.

Было очень важно переключать режимы для насоса суси в течение всего дня и даже больше сербского режима. Вы можете получить подробную информацию о том, как это сделать, чтобы узнать больше о том, что нужно делать, и вы можете найти данные, которые вам нужны для прослушивания музыки. Малаламан мо кунг бакит и на другом сайте это гинагава.

Bilang karagdagan as a paglalarawan Sa Sunud-Sunod na pag-aayos, ngbibigay kami ng mahalagang mga rekomendasyon iniulat of the haydroliko na inhinyero. Чтобы оптимизировать изображение, текст можно просматривать в фотографиях, диаграммах, таблицах и видео.

Мараминг разновидностей, которые могут быть ореолами всех насосов, имеют ореолы не паре.

В пластиковом корпусе может быть металлическая основа, если есть естественные элементы:

• только;
• поршневой;
• платформа металлическая;
• узлов, свяжитесь с электричеством.

Sa itaas, sa ilalim ng takip ng plastic, mayroong dalawang bukal — malaki and maliit. Kapag ang lamad ay nasa ilalim ng presyon, itinutulak nito ang поршень.

Siya naman, itinaas the platform, na kumikilos sa isang malaking tags, na pinipilit ito. Малый теги работает на этом, работает над поршнем.

Малый дистанционный доступ к малакам и малым буквам является идеальным для того, чтобы выполнять свою работу в полном объеме.Платформа в течение всего дня от каждого из них позволяет избавиться от проблем, связанных с тем, что вы знаете, как это сделать. Пребывание на платформе в этой обуви дает, как результат, дает возможность посылать ее.

Галерея фотографий

/ Агрегат автоматики для насоса

Предназначен для создания современных устройств автоматизации для бомбардировщиков Джилексов. Bago ka bumili ng представляет собой автоматическое устройство, iminumungkahi namin, которое управляет pamilyar ка на катангиан нито.

Автоматизация (автоматическое устройство) обеспечивает автоматизацию работы электрического насоса, это позволяет выполнять работу (автоматическое управление) и обеспечивает высокую скорость работы с этой трубкой. нг тубиг (капаг исинасара анг грипо). Bilang karagdagan, pinoprotektahan ng автоматизации бомбы из pagtakbo nang walang tubig («сухой туман»).

Автоматизация разработана для перекачивания воды на хинди, состоящей из солидных партий.После установки твердых частиц, можно установить фильтр в автоматическом режиме. Манометр позволяет контролировать визуальное давление через систему подачи труб.

Принцип работы

Управляет автоматикой и электронасосом от 20 до 25 секунд, подключая к сети. Насос, работающий с электронасосом, обеспечивает непрерывную работу, в которой применяется принцип работы.Эта система с реле напорного бака, система кондиционирования для подключения электрического насоса представляет собой идеальную систему, которая естественным образом работает с минимальными возможностями. Благодаря естественной автоматизации этой системы, электрический насос работает в режиме 7 + 15, эта логика обеспечивает работу электрических насосов, которые работают с электрическими насосами.

Автоматизация и автоматизация доступны для заказа

Pag-install

1. Наблюдение за датчиком может быть увеличено в зависимости от того, как управлять автоматизацией, играть в одно и то же время и получать отчеты о событиях. Пагубная локализация измерения преследования, в том числе и в режиме реального времени, позволяет запечатлеть его на хинди, используя любой другой язык. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Установите автоматику в удобное для вас место, чтобы установить впускной патрубок насоса и всасывать трубку (кран), чтобы насос (1-дюймовая панель с резьбой) был подключен к прямой трубка на трубе и трубе (длина резьбы 1 «) направляется дальше по трубопроводу.Получение полного набора функций гидролиза. Когда электрический насос работает с максимальным давлением до 10 бар, можно установить редуктор, работающий в режиме автоматизации.

2. Для подключения к плате, см. Диаграмму, установленную на такой плате. Автоматика может использоваться с трехфазным или однофазным электронасосом с мощностью до 10 А, с электромагнитным пускателем.Электрический кабель изготовлен из электрического кабеля с тепловым сопротивлением до 99 ° C.

3. Пневматический режим накатывается на 1,5 атм., Является лучшим вариантом для достижения результатов. Это может быть сделано с помощью функции управления автоматизацией с пометкой «+» и «-».

Увеличивает автоматизацию

Pansin: Если вы хотите, чтобы труба была подключена к трубе всасывания, вы можете установить бомбу и использовать ее.

1. Выберите работу, всасывающую трубу и электрический насос с трубкой и одновременно с этим, вы можете использовать автоматизацию в «СЕТИ». Установите электрический насос, сделайте его надежным и надежным в лучшем случае.

2. Устанавливать электрический насос можно на любом выходе, а на выходе из него можно использовать обычную трубку. Если нет трубки, вы можете управлять работой электрического насоса с помощью сброса RESET для всех функций автоматизации.Вы можете использовать его, сделать это, сделать это, использовать электрический насос и использовать его, прежде всего, от 1.

Протексион код сухой

«Proteksyon» — это полностью отключенный электрический насос, работающий всухую. Эта функция позволяет выполнить команду, имитирующую электрический насос, с помощью функции «СБРОС».

Начальная страница с техникой

Boltahe — 230–240 В, 50/60 Гц
Лучшие параметры — 10 (6)
Моделирование режима — 1.5 + 3,5 атм.
Максимальная скорость воды — 80 л / мин.
Максимальная скорость при давлении 10 атм.
Максимальная температура трубы — 60 ° С
Максимальная температура — 1 «
Степень защиты — 1P65

Pansin:
Обратный клапан предназначен для электрического насоса на блоке автоматизации, его можно использовать для управления автоматическим управлением.
Наблюдение за просмотром дает возможность использовать все функции, которые доступны во всех смыслах.
Эта операция обеспечивает полный доступ к электрическому насосу.
Предоставление управления автоматизацией с помощью киноконтроля и управления с максимальной точностью до электрического насоса.

Самый лучший контроль для водяной насосной станции переключает режим. Это автоматическое устройство и автоматическое управление, управляемое по далекому каналу в зависимости от выбранного параметра. Не пропустите рекомендации, которые вы хотите услышать от других и значительно ограничить свои действия.Все это помогает понять, как ограничить самые популярные и популярные.

Устройство и переключение каналов

Структура, реле изготовлено в виде компактного устройства с максимальным и минимальным режимом работы, а также управляет киноконтролем. Все, что вам нужно знать, это туман в течение дня. Сделайте минимальный выбор, он сделает это правильно, в лучшем случае, если вы хотите больше всего на свете.Работа в букале позволяет получить контакты реле, чтобы буксировать (Исара), выключить бомбу.

Реле для подачи трубок позволяет вам повысить качество обслуживания в системе и повысить качество труб. Бомба автоматическая киноконтроль. Выполните настройку полного выключения, работает над решением проблемы, связанной с устранением проблем.

Управление насосной станцией с помощью реле управления в сумме:

• Бомба наполнена трубой в танке.
• Предварительный просмотр трубки представляет собой туман, который можно измерить манометром.
• Нажмите, чтобы активировать предварительный просмотр, реле активирует и активирует бомбу.
• Трубка накачана, закачана в воду. Попробуйте умопомрачить много интересного, он станет прекрасным выбором, и все будет открыто.

Диаграмма устройства и основных переключателей Presyon

Реле параметров:

• Масштабируемый просмотр (отключение включения).Релейные контакты накапливают насос, работающий и работающий с насосом.
• Nangungunang presyon (antas ng pagsara). Буксируйте контакты с друзьями, предлагайте бомбардировки.
• Сахалин преследований — это испытание самых ярких моментов.
• Максимальное возможное отключение.

Установка угла переключения пресона

Во время работы по перекачке, особенно важно переключение режима.Качественный метод, который помогает решить все проблемы, связанные со всеми устройствами, позволяет использовать их в лучших традициях.

Сейчас, когда вы находитесь в режиме реального времени, когда работает насосная станция. Качество, которое вы хотите получить, позволяет получить 1,5 атмосферы и 2,5 атмосферы. Это не просто так и работает с перекачкой без отключения от сети.Инирекомендация на автоматическом сукате сасакян. Сделайте это в металлическом корпусе, чтобы узнать больше о электронном или пластиковом манометре. Высокая температура и температура воды может быть изменена с помощью различных режимов. Это часто встречается с ограничением суточного калибра, который больше не используется. Дахил в сукате, halimbawa, 50 атмосфер, напоказ, что сукатин в капалигиране.

Чтобы сделать это упражнение, нужно быстро открутить его на катушке, включить сукат на катушку и сделать это с помощью суката. Предисловие о том, чтобы быть готовым к работе в течение всего дня, халимбава, происходит в течение всего дня. В этом случае, эта трубка дает возможность сделать это из танка, выключить бомбу и использовать все силы.

Posible rin ang isa pang pagpipilian — уменьшает давление отключения насоса.Сделайте это, создавая впечатления от просмотра. Меньше всего, что вы ждете, больше не будет снабжать трубку малихой. Gayunpaman, это предыстория, которую вы можете услышать от одного только ореола без всяких проблем, и все это зависит от клиентов.

Этот режим, который используется, можно установить, если он будет работать в лабораторных условиях для этого, или помпы в этом же режиме. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Dapat tandaan, что он дао на хинди dapat bawasan ang presyon sa isang mas mababa sa isang kapaligiran, and din itong bomba. Дахил в ожидании, когда вы слышите, как это сделать, чтобы узнать, как это сделать, чтобы узнать больше и больше. Эта работа, которую вы любите, дает возможность использовать огромную трубу, если вы хотите, чтобы ваши слова были поглощены жизнью.

Добавление режима просмотра для включения и выключения бомбы

Вы можете выбрать тип, переключение режима с предварительно настроенной настройкой в ​​лучшем случае.Теперь можно установить его из различных элементов в любой работе, чтобы установить реле. Это сделано для того, чтобы легко переключаться с настройками реле с нанесением ущерба и бомбы. Как настроить, вы можете настроить переключение режима. Памамараана для этого имеет сумму:

В зависимости от того, какие бомбы были созданы на хинди, они позволяют использовать их в строгих пределах.Гарантированное, давление отключения зависит от параметров атмосферы, соответствующих порогу включения.

Возможное кольцо позволяет ограничить доступ к предварительным запросам. Таким образом, вы можете настроить свой собственный режим работы насосной станции. Дагдаг, как сделать, чтобы получить доступ к малому количеству нюансов, это дает возможность работать с катотохананами, которые делают все, что они делают, это очень важно.Вы можете установить его только на то, чтобы определить ограничения в соответствии с разработанной системой. Bilang karagdagan, шланг гома и любой другой язык является хинди, который делает предысторию на хинди более популярной в кинематографе. Все это позволяет установить насосную станцию. Bilang karagdagan, labis na presyon of tubig from gripo is madalas na ganap na hindi kinakailangan and hind komportable.

Переключить режим переключения

переключение режима ожидания выполняется в режиме реального времени, чтобы установить его и сделать более популярным режимом в исходной халаге.Халимбава, когда он делает это в атмосфере 3, больше всего — 1,7 атмосферы. Просмотрено всего:

• Просветите бомбу и погрузитесь в трубку в режиме ожидания с 3 каплями воды.
• Patayin Ang Bomba.
• Установите такое реле и убедитесь, что оно надежно закреплено на других реле. Часовой просмотр орехов является постоянным представлением, в том числе и директивным — это советы.Вот и все — 3 атмосферы.
• Сделайте захват и сделайте трубку из трубки из-за давления в 1,7 атмосферы.
• Isara ang gripo.
• Установите реле и надежно подключите их к контактам. Ang mas mababang antas ay nakatakda — 1,7 атмосферы. Сделайте это очень мало, чтобы быть в курсе событий.

Если вы хотите, чтобы вы сделали это, чтобы насладиться огромной трубой, и на хинди, чтобы сделать это лучше всего.Он просто светится, когда делает все возможное, чтобы понять, как это сделать. В любом случае, когда вы хотите, чтобы насос стал лучше, ваш насос в системе доступен и компактно.

В настоящее время артикулирует лучшие схемы подключения.

Механизм автоматизации для насоса предназначен для обеспечения автономной работы устройств с включенным режимом.Bilang karagdagan, mataas na kalidad na automation, ay pinoprotektahan the bomba from tuyo na pagtakbo and nakatipid of the energy. Сделайте это, чтобы научиться работать с перекачкой.

Эта автоматизация от Gileks комбайна представляет собой какое-то устройство, которое позволяет использовать известные модели и другие устройства из разных типов. Этот карагдаган, этот муранский кагамитан, может быть как раз в зависимости от того, что происходит на самом деле.

1 Управление системой управления

Элементы автоматизации управления перекачкой — это устройство автоматизации Gileks. Наше устройство напрямую работает с насосом и работает через систему.

Блок Jileks состоит из пластика с металлическим покрытием. С помощью этого метода можно легко, электронным образом переключаться, полностью переключать режимы и механически менять настройки, чтобы получить контактные данные и сообщения.Для панелей управления устройством, манометр установлен в различных устройствах.

Аппарат разработан для того, чтобы использовать насосную станцию ​​или другой насос, перекачивающий воду на трубе. Это может быть очень плотный фильтр.

1.1 Принцип работы устройства

Автоматизация Gileks обеспечивает автоматизацию с помощью уникальной сети.Установите 30 секунд установки и установите его, сделайте это прямо сейчас и сделайте это прямо сейчас. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Karagdagan, этот аппарат является патайном и исинаактибо только для того, чтобы получить доступ к линии.

Наслаждайтесь захватом трубки, и она работает на трубке быстро. В этом случае вы можете использовать и обеспечить минимальный набор параметров, включая электрический насос. Аппарат нагружает трубку в предвкушении просмотра (давая возможность получить балбюлу)……………………………………………………………………………………………………………………………………………………………………………………. »……………………….»………………………………. ».Создавайте жесты, создавайте устройства для 5-20 месяцев, которые позволяют плавать трубку на линии. Эта панукала представляет собой представление о системе в обычном и обычном режиме и на хинди.

1.2 НАКРАНИТЬ АВТОМАТИЧЕСКИЙ БЛОК JELEX (JILEX)? (ВИДЕО)

2 Установка устройства

Автоматизация Джилекс 9001 может быть установлена ​​на линии электропитания в полном объеме.Самостоятельно, это очень важно, чтобы установить и установить все инструменты. Автоматическая установка управления с помощью Jileks является обязательной по адресу:

1. Все, что вам нужно сделать, это сделать выбор из нескольких инструментов, которые можно найти и использовать. Установите ее на панели управления. Механизм важен для управления и управления единицей.
2. Автоматическое устройство разрушения приводит к поломке трубопровода в течение всего периода времени, когда он работает с трубкой (кран) и насосом.Вы можете установить эксклюзивно в подходящем месте, где есть металл, который не используется. Касабай нито, вход в устройство (использование тагубилина) может дать нам возможность работать с бомбой. Этот выход содержит трубки по всему миру.
3. Может быть установлен блок управления на линии, работает над всеми автоматами и подключениями для всех. Если вы хотите установить их, установите их с помощью герметика или элементов монтажа.
4. Подключение к сети является важным элементом в сети. Если вы хотите, чтобы устройство было заряжено с током более 10 ампер, можно установить магнитный пускатель. Кабель для электрического кабеля, который можно использовать с устройством, надежно работает с высокой температурой.

Как правило, линия подачи снабжена фильтрами для очистки труб и обеспечивает возможность просмотра настроек системы.

Создавайте все песни, которые можно использовать в разных стилях, которые используются, чтобы использовать их. Чтобы сделать это, впускной патрубок насоса на трубопроводе является точным и надежным. Это одна из самых ярких вещей, которые вам нужны. Вы можете связаться с любым пользователем и насосом. С помощью этого слова, сделайте все, что вам нужно, и нажмите на него.

Matapos patayin ang aparato, dapat mong buksan ang isa sa gripo (kung may ibang mga antas, kung gayon ang nangunguna ay kanais-nais).Вы можете найти номера:

1. В одном месте, вы думаете, что вы используете его в тулуй-тулой, где бы вы ни находились. Устройство накачано, и устройство перекачки обеспечивает полный цикл работы. В этом случае, этот аппарат может быть установлен на нем.
2. Если вы хотите, чтобы трубка была сделана на хинди, вы можете перезапустить устройство с помощью функции «I-restart». Пиндутан пиндот и работает над своим аппаратом бомбы.Kung, sa kasong ito, walang nagbago, представляет собой сложную работу с апарато и всю линейку, которая есть, и, kung kinakailangan, pagbuwag и другие.

3 Блок управления насосом

Автоматизация от Gileks является универсальным устройством. На этом этапе работы насосных устройств из разных источников можно регулировать. Если вы используете принцип работы, то механизм для создания режима можно установить на сильные удары, вихрь, вихрь, торможение бомбы.

Самый эффективный аппарат обеспечивает насосное устройство, работающее в сумме:

• , которое используется в законах 6-10 A;
• установка оборудования на 100 л / мин;
• более, чем на хинди лучше всего на 250 В;
• — максимальное ограничение температуры перекачиваемой жидкости 75 градусов;
• конек на трубе с сексом 1 пульга.

4 Что вы хотите сделать с автоматизацией с помощью Jilex?

Как настроить автоматизацию, это сделать самые популярные системы автоматизации для перекачки насосов.Это приложение для установки Jilex Crab. Аппарат является ответственным за работу по линии поставок, обеспечивает и его бомбардировку по ходу дела. Как и любой другой, элементный фильтр выполняет большую часть солидности.

Jilex Crab имеет суммарные размеры:

• полимерный гидрораспределитель;
• резервуар-ресивер на 24 или 50 л, покрытый антикоррозийной эмалью;
• переключение режима курения;
• — фильтр, который может быть использован для карт, отвечающих за использование далекой трубки от других;
• датчик давления;
• dalawang электрический кабель;
• Специальная скоба для установки вашего устройства.

Устройство подключено к сети 220 в автономном режиме. Приложение для прослушивания разговоров по 2–3 каналам. Сделайте это, чтобы получить ретранслятор, чтобы установить отслеживание, которое поддерживает устройства, которые могут быть использованы для передачи информации. Эти новые устройства, Crab 50 — это универсальное устройство и устройство для подключения к бомбардировке скважин любого типа.

4.1 Реле давления RDM-5

Простая работа для автоматизации насосной станции с установленным специальным реле RDM-5.Компактное устройство устанавливается на линии и подключено к насосному устройству с использованием электрического кабеля. Провод не используется для контактов реле.

Принцип работы устройств является суммой. Настройте устройство на предварительный просмотр на линии. Если вы хотите узнать больше о том, как это сделать — контакт с подключением, то, как вы можете использовать трубку и воду, чтобы трубопровод зависал в обычном режиме.Чтобы узнать, как работает обычная жизнь (эта функция не используется) — контакты найдены. Подача скважинного инструмента наугад и отключена.

Минимум и максимум, что нужно сделать, чтобы устройство перекачивания было запущено. Вы можете сделать это с помощью большого количества орехов, которые вы не сможете найти в тегах. Масштабный поворот движений против часовой стрелки является наиболее точным, это очень важно, чтобы сделать это лучше, когда вы можете выбрать минимальное и максимальное значение.

RDM-5 разработан для эксклюзивного использования в трубке. Рабочее напряжение для устройства составляет 220–230 В. Температура перекачиваемой жидкости составляет 0–40 градусов. Реле накапливается на замке в удобном для вас месте. Этот вид использования RDM-5 является надежным.

4.2 Работает с поплавком

Для каналов, фекалий и взрывоопасных трубок, наиболее эффективных и практических параметров автоматизации является простой переключатель.Благодаря законам об использовании, естественные аппараты открыты и доступны. Моделирование плавучих трубок является легким поплавком; Плавающие плавучие устройства можно установить на дополнительные трубки и насосные трубки.

Конструкция электрического кабеля имеет длину 3,5,8 или 10 м и механический поплавок на пластике. Благодаря тому, что поплавок имеет постоянный контакт, рычаг переключения передач и просто перемещается по позиции.Благодаря тому, что две проволоки, длинные и длинные проволочные поплавки накачиваются.

С помощью проводов, подключаемых к контактам поплавка. Получите удовольствие от механизма в духе воды, которую вы используете, это поможет вам связаться с людьми, получить энергию и получить энергию в бомбе.

В моделях с длинными проводами можно использовать их в лучшем и лучшем месте. Чтобы сделать это, он будет работать в контактах, а также в разных проводах, в зависимости от положения, в зависимости от контакта.

Принцип работы такой блестящей механики является автоматическим светом, который делает вас удивительным. Благодаря этому устройству, плавающему, кабельному каналу, контактам и контактам, а также устройствам, которые позволяют трубке, работает нормальная работа.

ugradnja i podešavanje osjetnika diferencijalnog tlaka

Куповином комплекс crpne opreme власник добия прекидач воды тлака за пумпу.Uređaj je divan po tome što vam omogućuje da napunite rezervoar u automatskom režimu, štedeći vlasnika od nepotrebnih проблема. Истовременно, не заборавите да электронный регулятор тлака захтия пажня: правильно повезти, конфигурианье према потребления специфическая система водоопскрба и со времени на вриеме да себе надлежит за станцией не рождение. Zanemarivanje jednostavna pravila oštetiće celu stanicu.

Pregled Essentials-а

Da biste razumjeli uređaj, morate razumjeti svu funkcionalnost elementa.Pomoću Regatora uređaj za dovod vode u pogon uključuje se i isključuje. U isto vrijeme, profesionalcima se savjetuje da zapamte sljedeće napomene:

1. Tlak uključivanja / niži (Rvkl) koji zatvara kontakte relja za potopnu or bušotinu. Изменение: uključivanje reja i primanje Struje tekućine u rezervoar. Стандартная поставка производства ние веча от 2,5 -3 бара;
2. Diferencijalni pritisak (ΔP) — Ovo je razlika između ulaznih i izlaznih vrijednosti. Brojka ne smije biti veća od dopuštenog pritiska isključenja pri kojem stanica može zaustaviti svoj rad.Standardna podešavanja nisu veća od 5 bar;
3. Аккумулятор или резервар за складское помещение — резервар опремлен гуменом «сияликом», у кого-то есть насос одрелена количина зрака. Što je veći pritisak u gumenom elementu, jača je «kruška» na protoku vode, gurajući tečnost u sistem.

Важно! U krušku je moguće pumpati zrak običnom автомобильном помпе, ali strogo poštujući dozvoljene količine vazduha.

Spremnici smbranama raspoređeni su na malo friendačiji način: rezervoar je podijeljen na 2 dijelambranom određenog materijala, zrak se pumpa u jednu polovicu, koja pritiska na tekućiu reothero polovicu.

Како проверить притисак у резервуару?

Korisnici se često pitaju: zašto provjeriti pritisak? Odgovor je jednostavan: подесити регулятор tlaka u spremniku jednom zauvijek. A to možete učiniti samo znajući šta tačno pokazuje nova oprema. Stoga, nakon akvizicije crpna stanica Važno je provjeriti standardni indikator koji daje proizvoač uređaja. Индикатор bi trebao biti najmanje 1,5 атм. S Manjim brojem oprema za pumpanje se или je transportirala jako dugo i izgubila dio zraka, or postoji curenje.Provjera se vrši učestalom mjerom.

Postoje modeli pumpi gdje postoji plastic mjerač tlaka, no očitanja su često zbunjuća i ne mogu se smatrati pouzdanim. Elektronski manometri dobro su funkcionirali, ali kupiti skupi uređaj radi samo podešavanja Regatora nije nepraktično.

Sada je process rada:

1. Skinite ukrasnu kapicu s bradavice;
2. Споджит манометар;
3. Узмите читаня.

Важно! Što je manja opskrba tlakom u sustavu, veća je opskrba vodom u spremniku.

Добра глава протока показывает себя вець на 1,5 атм., А за летну кучу или малу приватную кучу бит е доволян тлак не вечи од 1 атм. Indikator visokog pritiska čini da se relj češće uključuje, troši sistem brže, ali pritisak neće biti manji nego u običnom gradskom stanu i možete se istuširati i pokrenuti perilicu rublja. Uz sve pluseve visokog pritiska, stričnjaci ne preoručuju pumpati «krušku» kako ne bi pokvarili akumulator, ali i ne pumpali do 1 atm., Također ne vrijedi. Odredivši jednom prihvatljivu razinu pokazatelja, najlakše je pridržavati se ove posbne brojke, s time na vrijeme pumpajući or krvariti volumen zraka.

Ispravno podešena tlačna sklopka

Da biste postavili prekidač pritiska, uradite sledeće:

1. Skinite poklopac, pogledajte dvije opruge s maticama: velika i mala;
2. Okrećite veliku maticu za podešavanje nižeg pritiska;
3. Okrećite malu maticu za podešavanje razlike.

Важно! Референтна точка я положай большой опруге на кою себе поставля мала.

1. Подключите резервуар на систему и подключите насос за воду.Obavezno se pridržavajte manometra.

Sada ostaje samo kombinirati brojke s dopuštenim razinama tlaka navedenim u putovnici instrumenta i pregledati norme potrošnje vode. При поставке реджа боле е не prijeći granice normi kako bi se šteta na uređaju svela na minimum. Granična vrijednost tlaka je brojka kad je tlak prestao rasti.

Konvencionalne kućne crpke nemaju dovoljno snage za pumpanje spremnika изnad graničnih vrijednosti, dopuštena razlika je do 2 atm., Što osigurava optiman rad opreme. Im manometar pokazuje pravu količinu atmosfere u donjem tlaku, stanicu je pokazuje pravu količinu atmosfere u donjem tlaku, stanicu je need to isključiti. Sada je važno podesiti prekidač pritiska:

• Pažljivo zakrenite maticu male opruge rotacijskim pokretima dok se mehanizam ne uključi u rad;
• «Отворите воду так да у потпуности истьече из положения»;
• ele »;
• Поравняйте великую материю да бисте фиксирали донью гранику притиска и поново уключили крику чекаючи да себе притисак подинье на желье низу разину;
• Podesite malu maticu i akumulator je sada potpuno spreman za rad.

Важно! Притисак при покрытии насоса не могут быть биты манжи од 0,1-0,3 атм. Очитана тлака у празном гидрауличном спремнику.

U zaključku

Купня воды насосом прилично е едноставна ако сте себе одлучили за функциональность и объим посла. I što je Preciznije konfigurirano elektroničko relje, duže će trajati oprema i bez daljnjih intervencija korisnika. Ako paket pumpi ne sadrži rej, davanje prednosti elektronskoj verziji bit će mnogo praktičnije:

1. Попуть механических урёжных, электронных компонентов можно себе ручно подесити;
2. За разлику од механичкогрея, электроники рэй не залутая у поставка и спрема параметр у случаю духег прекида опреме;
3. Электронная компонента са претварачем ради с било кожом врстом помпе;
4. Ima funkciju finog podešavanja pritiska na / isključivanje;
5. Održava konstantan nivo očitanja bez obzira na pritisak vode.

Vjeruje se da je elektronički rej skuplji i teže rukovanje, ali uz odgovarajuće strpljenje čak će i početnik majstor moći prilagoditi očitanja. A cijena će se isplatiti besprijekornom funkcionalnošću ureaja i konstantnim ugodnim pritiskom na pumpnoj stanici.

Automatski rad crpne stanice je nemoguć bez upotrebe prekidača za pritisak vode za pumpu. Овай урелай круто поставля границе допушеног тлака у суставу и тлака койе користи потрошач. Као результат, на izlazu je uvijek стабилизован притисак вода, pumpa ради само кад постойи потреба за водом.

Pritisni prekidači mogu biti mehanički i elektronički. To su bili mehanički uređaji koji su dobili distribuciju zbog svoje jednostavnosti, pouzdanosti i pouzdanosti. Njihova postava zahtijeva minimalni napor i može se izvesti na mjestu priključenja.

Главни задачи tlačnog prekidača je upravljanje pumpom. Kroz njega se prebacuje linija za napajanje pumpe. Uključivanje i isključivanje vrši se ovisno o tlaku u cijevima. Za automatsku pumpnu stanicu, koja se sastoji od pumpe i akumulacijskog spremnika, radni tijek se odvija na sljedeći način:

• Поставля себе назывни тлак у суставу, као и допущена ограниченя минимального и максимального тлака.
• Kad pređe minimalni prag, crpka se uključuje i pumpa vodu u potrošača i u spremnik.
• Ako je gornji postavljeni prag prekoračen, crpka se isključuje.

Tlačni prekidač upravo određuje dozvoljene granice minimalnog i maksimalnog pritiska i uključuje pumpu u skladu s gore navedenim algoritmom.

По начину управления crpkom razlikuju se napajanje i signalni relj. Prvi direktno kontrolira snagu crpke, a pri odabiru treba se usredotočiti na najveću dopuštenu Struju.Другие, сигнал, включение или генерация сигнала ниског напона за управляющую связь.

Uređaj je struct podijeljen na tri dijela:

• гидравлический блок, мембрана;
• jedinica za otkrivanje, jedinica za podešavanje odziva na oprugu;
• napajanje ili signalni relj.

Hidraulička jedinica jednostavnog mehaničkog tlačnog prekidača je hermetički zatvorena komora unutar koje se nalazimbrana. S jedne strane kamere nalazi se spoj za spajanje na vodovodna cijev.Voda ulazi u jedan dio komore i pritišće na мембрану, s druge strane na nju je spojena pokretna šipka s druge strane komore.

Jedinica za otkrivanje određuje uvjete za rad regeja, reagira na promjene tlaka u sustavu. Ploča s ručicom povezana je na šipku koja izlazi iz komore osjetnika za kontrolu napajanja reja. Овисно о тлаку коди се врши на мембрану, рэй затвара или отвара контакты. Da bi sembrana izbalansirala i odredila maksimalna dopuštena razina reakcije, na štap se pričvršćuje opružni blok, koji vrši pritisak na nju, upored sa učinkom pritiska vode.Напон опруга регулира се pomoću matica i uređaja za pranje pod tlakom.

Rele za napajanje or signal je grupa odvojivih kontakata i priključnih blokova za povezivanje dovodne line na pumpu or signalnu liniju za upravljačku jedinicu.

Диаграмма релейног уреая

Ключни элемент уреющая я управляющая единица с опругом. Ako u njemu otvorite bilo koji mehanički rej, otkrivaju se jedna velika opruga i jedna mala opruga. Они одреую нивое одговора.

Velika opruga vrši glavni pritisak na senzorsku šipku, određujući maksimally dozvoljenu podjelu, s povećanjem u kojem se reji kontakti otvaraju i crpka isključuje.

Manja opruga određuje diferencijalni tlak, razliku između gornjeg i donjeg praga.

Za obje opruge postoje matice za podešavanje koje koje kontroliraju stupanj naprezanja. Важно е правильно схватити свру опруга.

Ako promijenite omjer kompresije velike opruge, tada će se oba praga rada relja pomaknuti na jednu or other stranu.

Ako djelujete na manji izvor, ali ne dodirujete veliki, mijenja se samo donji prag.

Схема ожиченя

Pritisni prekidač se aktivira nakon pumpe i neposredno prije ulaska u spremnik. Da bi se senzor zaštitio od zagaenja, učinci prenapona pritiska kao rezultat pokretanja i zaustavljanja pumpe, ispred nje se već moraju instalirati:

• фильтр груби;
• помпа
• вентил за затваранье;
• повратный вентил;
• фильтр fini;
• одвод у канализации преко пропадног вентиляции.

Диаграмма движения за насосной станцией

Za normalno funkcioniranje automatske crpne stanice, akumulacijski spremnik se prilagođava maksimalnom tlaku iznad nazivnog tlaka za dovod vode za okо 0,5-1 бара. Gornji prag reja postavljen je 0,2-0,3 бара ispod maksimalnog. Diferencijal поставля širinu opsega pritiska i može biti do 2 bara.

Što je manja razlika, razlika između gornjeg i donjeg praga, češće se pumpa uključuje, ali pritisak je na strani potrošača stableniji.

Što je veća razlika, rjeđe se pumpa uključuje, ali moguće su značajne promjene pritiska od strane potrošača.

На приключении к отпуску приключите опскрбне жице с разводне участка и напонське жице црпке у склада с упутама произвоцача, усредоточью себя на пописе и означавании боа жице. Также постоянный терминал обозначается на «узле», кабелем из закрытых масс, который находится в спа-салоне без грешек.

Podešavanje

Relej prije upotrebe na većini crpnih stanica čak i ne zahtijeva dodatnu konfiguraciju.Ako odaberete rej s odgovarajućim maksimally dozvoljenim pragom, postavke u tvornici već imaju optimne vrijednosti. Za crpne stanice dizajnirane za opskrbu vodom u private kući, to se najčešće isključuje na 2,5 (3) bara i uključuje se na 1,5 (1,8) bar.

Međutim, da biste naznačili odreene postavke kada tvorničke postavke nisu zadovoljavajuće, requirebno je izvršiti početno postavljanje opreme. Da biste to učinili, obavezna je ugradnja manometra spojenog na isti petinkoviti spoj kao i rej.Vjeruje se da je cijeli sustav već sastavljen i spreman za prvo pokretanje, ako je potrebno, voda je već sakupljena do povratni vent, isključujući praznu pumpu, a u spremniku je već minimalna količina.

Цена поставки одаберита:

• максимальные дозволения притисак у системы;
• минимальный притисак;
• pritiska vazdušna komora akumulator sa ispuštenom vodom.

Прием поставлено потребно, чтобы уклонити поклопац са сенсора и примите одговацые ключи за подешавание материи.

Procedura je sljedeća:

1. Uključite pumpu za punjenje rezervoara.
2. Кад манометар достижения потребную максимальную мощность, на уровне 3 атм, вручную исключите crpku. Ако е релей радио прие времени, тада главну опружну матику окрените у сьеру казальке на сату или два окретая и поновите овай предмет.
3. С постоянным притисом у положения на максимальном ниву окрените матику главне опруге у сьеру супротном од казальке на сату док се не активира рэй за исключение.Ово поставля gornji prag.
4. Отворите било кою славину у кучи и примите док манометар не достижения потребни дони праг. Поставляется на 10% выше, чем при необходимости в аккумуляторной батарее.
5. Ako je rej već radio tijekom odvoda, okrenite maticu manje opruge u smjeru suprotnom od kazaljke na satu, ako relj ne radi, okrenite je u smjeru kazaljke na satu dok relj ne klikne.
6. Uključite crpku i provjerite je li gornji prag postavljen pravilno, ako je previsok or prenizak, konačno prilagodite zatezanjem or tpuštanjem matice za pola okreta prema tački 3.
7. Испустите воду кроз славину док сэ не активира донжи праг и помпа поново покрене. Проверите потребность врийность и ако постоянное выступление поймите поставку у складу на ставком 5.

Электронный выпуск

Uporedo sa mehaničkim prekidačem pritiska koriste se i elektronički relji. Češće su puna upravljačka jedinica pumpe, uključujući mekani pokretač i zaštitni prekidač i, u skladu s tim, postavljanje gornjeg i donjeg praga za rad u radnom režimu.

Za podešavanje koristite vijke za podešavanje koji se nalaze na uređaju.Ради практичности, око видяка это что поставляю ознаке и ознаке за ориентацию под даным притисцима.

Elektronski reji ne daju posbne prednosti, ali su manji i ne emitiraju vanjske zvukove kada se pokreću, mada to nije relatedno ako se instaliraju neposredno uz pumpu.

To je prekidač pritiska koji određuje kada oprema za pumpanje treba započeti s radom, a kada trebate zaustaviti i sve se to radi u automatskom režimu. У традиционной схемы автономного водоснабжения svi elementi automatizacije djeluju zajedno s hidrauličkim akumulatorom.Ovaj dio sustava održava nadtlak i također nadoknađuje vodeni čekić. Аккумулятор службы и као резервар за складывание, тако да ćete uvijek imati hitnu opskrbu vodom.

Приликом поставлена ​​трехступенчатая прекидача морате обратити пажню на значайке пампне опреме и гидрауличног спремника. Ако сэ све обычно правильно, водоводни е сустав радити с нормальным индикатором тлака.

Принцип рада

Ovaj dio se aktivira kada skok pritiska na gornju or donju graničnu vrijednost.У том, что вам случаю sustav uključuje or isključuje zbog otvaranja или zatvaranja посебних электронных контактов.

Kad crpne opreme pumpa tekućinu u rezervoar, kontakti uređaja će biti u zatvorenom položaju. I već tijekom punjenja akumulatora, indikator pritiska postepeno raste i kontakti se otvaraju. Као результат, помпа себе зауставля и зауставля crpljenje vode.

Kada se odvija postupak usisa vode, indikator tlaka se smanjuje, a kada se dosgne donja granica, kontakti se zatvaraju i crpka započinje crpljenje vode natrag u Poseban spremnik (hidraulički akumulator).Stoga se prilagođavanje cijelog sustava događa prilagodbom gornjih i donjih indikatora tlaka.

За поставку оптимальных возможностей потребно, чтобы коридор двое стезне матице (неки отпуски за то имажу посебне вийке). Okretanjem matica или vijaka u jednom smjeru, možete podesiti potrebni donji или gornji tlak.

Провера притиска у резервуару

Овай тренутак е далеко од истог у сваком случаю, иер су величине меđусобно повезане мембрански резерварконфигурация тлакног прекидача и индикатор тлака у водоводном меню.Prije postavljanja parameterara reja, needno je saznati razinu tlaka zraka u hidrauličkom spremniku, za ovo:

1. Prvo, crpnu opremu treba odvojiti od mreže.
2. Након тога, сва текучина сие одводы из мембранского спремника.
3. Odvijen je bočni poklopac spremnika.
4. Za provjeru indikatora tlaka, najbolje je koristiti automotiveu pumpu. Нормальный притисак треба бити око 1,5 атм.
5. Ako je indikator tlaka mnogo niži, tada se podiže uz pomoć pumpe.

Podešavanje prekidača pritiska

Дабы были приложены «мозак» водоопскрбног системы, потребно, чтобы учиться в притиском и системном подключении. Prvo treba uključiti crpnu opremu tako da se tlak povećava, a motor se zaustavi.

Kao što je već spomenuto, poklopca sistema. Da biste поставили новый параметр на kojima će se rej zaustaviti или pokrenuti crpku, morate:

1. Fiksirajte pokazatelje gornjeg i gornjeg niži pritisak pri pokretanju sistema pumpi (izvršite merenja manometrom).
2. Isključite pumpnu opremu od napajanja.
3. Odvijte poklopac tlačnog prekidača i uklonite ga. Ispod poklopca nalaziće se stezna matica, mora se lagano otpustiti.
4. Подесите индикатор ниског притиска. Da biste to učinili, затемните или отпустите большое опругу словом P. Vijak mora biti okrenut u smjeru suprotnom od kazaljke na satu.
5. Zatim Trebate Отворити Славину и На Тай Начин Сманджити Притисак и Контрольти Покретанье Пампне Опреме.
6. Manometar mora biti zabilježen, ponovo uključite sustav i nastavite s podešavanjem dok se ne postavi optimni indikator.

1. Za podešavanje početnog pritiska arebno je raditi s malom oprugom «Δ P» i znakovima «+» i «-«. Ovog proljeća određuje se razlika izmeu pokazatelja donjeg i gornjeg tlaka, obično je 1-1,5 бара.
2. Затим исключите опрему и примите док с прекидач притиска не покрене. Ako se to ne dogodi, tada trebate spustiti tekućinu žiroskopa i nastaviti postavljanje dijela.

Ako povećate pritisak, tada se mijenja i razlika između gornjeg i donjeg pokazatelja. У творческой версии P je 1,6 бара, P je 2,6 бара, a разлика измeню tlaka (Δ P) je 1 bar. У склада с тимом, с променом поставки, индикатор Δ P може порасти.

Kako se razlika povećava, pad tlaka će biti veći i pumpa će se zaustaviti rjee. Али vrijedi uzeti u obzir da za dizalice to nije baš zgodno. Prilikom podešavanja takoer morate obratiti pažnju na karakteristike crpne opreme.Ako je zajedno s gubicima u putovnici označeno 3,5 bara, tada je pokrebno samo prilagoditi do 3 bare како se ne bi došlo do ponovnog pokretanja. У супротном, мотор это радити стально и брзо неце радити. Чак я ако установить tlačni prekidač с творческим параметром, morat ćete ga podesiti barem jednom u 3 mjeseca. Ako je sve ispravno postavljeno, pumpa će trajati duže. Stoga je važno pravilno postaviti prekidač tlaka vode za pumpu. Prilagodba nije teško, svi će se nositi s tim.

Zašto je suho trčanje opasno?

Ako se koristi crpna oprema bez vode, ona će raditi na „suhom hodu“ i brzo će uspjeti.Овай разлог кварова на пампи врло е чест, па на овай тренутак морате обратити посебну пажню.

U kućnim modelima pumpi koristi se plastika otporna na habanje, koja se još naziva i termoplastična, uprkos svim karakteristikama, ovaj materijal nije skup. Али ако урегай ради без текучине (природно мазиво и хладняк), тада се диелови унутар кучишта прегрияваю и губе облик. Као результат, осовина мотора сэ заглавила и на само гори. U najboljem slučaju, nakon takve situacije, pumpa će izgubiti snagu, a u najgorem slučaju će odbiti da radi.

За „suvu vožnju“ можете биты опасно:

• Известия воды в одном месте. Разлог за то, что это различие изме- няет мощность оптимального и объемного техноло- гий. Razne prirodne pojave mogu takoer dovesti do oštećenja. Дакле, при высокой температуре на извору има мало воды, а црпна станица починье пампати зрак, коджи се ломи;
• Rezervoar za sakupljanje tekućine treba nadgledati dok pumpa radi, to će omogućiti isključivanje ukoliko je Потребно;
• Mrežni cjevovodi s ugrađenom pumpnom opremom za kontrolu tlaka takoer mogu dovesti do kvarova.Tokom ljetne suše, često se javljaju prekidi u opskrbi tekućinom, a potrebno je utvrditi kada tlak u sistemu nestaje.

Vrste zaštite od suhog rada

Da bi vaš vodovod dugo funkcionirao, potrebno ga je zaštititi od suhog rada, jer za to postoje takvi uređaji:

1. Поплавок прекидач.
2. Pritisni prekidač sa посебном защите.
3. Prekidač protoka s funkcijom prekidača pritiska.

Prva opcija je najpristupačnija.Može se koristiti za crpljenje tekućine iz bilo kojeg izvora. Ali vrijedi to uzeti u obzir jednostavni modeli namijenjeni su samo za punjenje (konektor kontakata isključi motor) to pomaže uštedi sustava od prelijevanja, ali ga ne štiti od rada na suho.

Još moderne opcije uhvatit će se sa zadatkom da zaustavi motor s malim rezervama tekućine. Kabel iz p Slovaka povezan je u jednu fazu, koja napaja motor. Ako tekućina padne ispod granične vrijednosti, kontakti se otvaraju, kao rezultat toga, crpna stanica prestaje.Kabl je montiran na takav način da tekućina ostaje stalno u rezervoaru.

Учтите и покупайте опцию, чтобы получить доступ к защите от радости на суво. U određenim modelima postoji funkcija otvaranja kontakta ako indikator tlaka padne ispod graničnih Paratara. Али vrijedi uzeti u obzir da su pragovi postavljeni u postrojenju (otprilike 0,4-0,6 bara) и немогуче ih je prilagoditi.

Индикаторы могу пасти исполненог нивоа само ако вода нестане из системы.Двигатель, который находится в ручном режиме, решает проблему. Moguće je koristiti pritisak ovog prekidača samo s hidrauličkim akumulatorom.

Stručnjaci kažu da bez električne opreme za pumpanje, postavljanje relja sa zaštitom od rada na suvo nema smisla. Takav dio može raditi i sa površinskim i sa potopnim vrstama pumpi.

Treća opcija zaštite je prekidač protoka s funkcijama prekidača pritiska. Присутсвие гидравлического спремника и трехступенчатая прекидача может быть замиенити малы прекидач протока, коди испорченный сигнал мотора када тлак падне на 1,5-2 бара.Ako tečnost ne proe kroz takav rej, pumpe se zaustavljaju.

Kako bi se spriječilo suho pokretanje motora, у uređaju je ugrađen posseban senzor protoka, koji prati prisustvo tekućine u sustavu. Ako senzor otkrije da ga nema, tada isključuje pumpnu opremu.

Izbor i cijene

Izboru ovog dijela mora se pristupiti pažljivo, uzimajući u obzir sve karakteristike. Как одабрати права прекидач притиска воды за пумпу? Диаграмма ožičenja treba biti krajnje jednostavan, također je potrebno da podešavanje bude jednostavno.Morate obratiti pažnju i na ovakve tačke:

• Hidroizolacijski dijelovi;
• Usklađenost sa snagom motora pumpe;
• Открытость и трайность.

Pa, i, naravno, važan faktor pri izboru relja je njegova cijena. Ako proučavate tržište dijelova ove vrste, možete ih podijeliti u tri cjenovne kategorije.

1. Najskuplje.

Grundfosovi Popularni su u ovom segmentu, i to modeli FF 4-4 i FF 4-8. Brojevi u nazivu modela označavaju gornju granicu.Prednosti ovih opcija uključuju lako podešavanje, ali vrijedi uzeti u obzir da su to uređaji slabe Struje i nece raditi uključivanje u mrežu od 220 V.

Za rad takvih relja takoer je need upravljačka ploča. I ne mogu svi platiti puno novca za takav detalj, ali cijene zaista zagrizu, model 4-4 košta 3 tisuće rubalja, a 4-8 košta 6 tisuća. Štaviše, reputacija proizvoača igra značajnu ulogu u formiranju cijena.

1. Prosječna cjenovna kategorija.

U ovom segmentu treba napomenuti ureaje MDR 5-5 i MDR 5-8 (brojevi označavaju 5 i 8 atmosfere). Trošak ovdje je već pristupačniji, 2100 i 2900 rubalja, respektivno. Takav je rel montiran na površinimbranskog spremnika (много власниц примитивную практику таквог ржешенья), и может быть радити с утичницей от 220 В в пачку и 380 В (ако с корист трофазне помпа)………………………………………….. 380 В………………… Предности овог модель включает высокую оценку и эффективность, али постое и повышенное опцие.

1. Releji povoljnim cijenama.

У новой категории jedan од главных моделей biće italijanski RM-5. Cijena uređaja je samo 300-400 rubalja. Popularni model nije samo zbog svog pristupačna cijena, pa i zato što samopouzdano obavlja sve svoje funkcije.

Visoka kvaliteta koju karakterišu italijanski proizvodi takoe je prisutna ovde. Предоставления модели такер vrijedi dodati da rej cane raditi s mrežom 220 V. No, tu su i nedostaci, prilično je teško povezati takav uređaj, a trenutna opterećenja su manja.Također vrijedi uzeti u obzir da RM-5 neće raditi na mreži napona 380 V.

Видео

Prilikom rada crpne stanice koja opskrbljuje vodom seoska kuća, oprema obično uključuje senzor pritiska.

Овай уРЕЖАЙ е потребан ако crpna stanica može raditi u автоматическом режиме, однозначно уключити и исключити crpku без присуствия особе.

Imenovanje

Senzor pritiska (koji se ponekad naziva i prekidač pritiska) koristi se na pumpnoj stanici kućnog vodovoda za automatsko održavanje potrebnog pritiska u dovodu vode.

• Кад отворите славин и сманьите количину воду у аккумуляторов, тлак у доводу воду смандуйе се.
• Када се дозегне найманджи дозволени тлак у сензору, контакты се затвараю.
• Као результат тога, помпа угрена у бунар се uključuje i počinje pumpati vodu.
• Tlak vode počinje rasti.
• Када, что достижимы, дозвольени тлак у релю, контакты, что отвараю и crpka se isključuje.
• Поступак с затым понавля.

Тако се у опскрби водом одржава потребни притисак.

Uređaj senzora pritiska

I mehanički i elektronički senzori mogu se koristiti kao senzori pritiska u kućn vodovodnom system. .

U mehaničkom senzorumbrana koja reagira na pritisak vode pomoću kontakata se isključuje i spaja električna mreža pumpa. У электронным датчиком деформация мембраны претвара се у контрольные электрические сигналы, коди се поясава, дигитализира и доводы у автоматические системы управления. Zbog svoje jednostavnosti i relativno jeftine upotrebe, senzori s mehaničkim Principom rada češći su.

Dizajn takvog senzora uključuje cijev za spajanje na dovod vode ,mbranu, kontaktnu grupu, dvije opruge, kojima se postavlja minimalni i maksimalni tlak senzora.

Opruge su različitih promjera. Istovremeno opruga velikog promjera kontrolira razine tlaka u dovodu vode, a opruga malog promjera određuje razliku tlaka između dva kontrolna praga.

Prilikom podešavanja radi povećanja nivoa radnog pritiska, opruga velikog promjera mora se komprimirati. Чтобы se postiže zatezanjem posbne matice.Prilikom stezanja Male opruge dolazi do povećanja razlike u tlaku između razina reakcije.

Modeli senzora

Tabela prikazuje main parameter nekih senzora pritiska i njihove cijene. U ovom se slučaju prva tri senzora odnose na mehaničke senzore, a после dva na elektroničke senzore tlaka.

Из таблицы, которые види како су cijene senzora tlaka koje proizvodi njemačka kompanija Tival nekoliko put veće od cijena domaćeg senzora RDM-5 i senzora italijanske kompanije Italtechnika PM5.

Visoku cijenu objašnjava marka kompanija i činjenica da skupi senzori takođe mogu imati dodatne funkcije.

Na primjer, relj FF-4 štiti crpku od «suvog» načina rada, oneosno režima u kojem je nivo vode prenizak, a pumpa koja radi, može propasti zbog недостатка потребного хлеба. Pored toga, velika je granica za podešavanje granica pritiska za takav senzor, što ga čini svestranijim. Podešavanje FF-4 senzora olakšano je činjenicom da senzor ima posbnu skalu za podešavanje, a zahvaljući prozirnom poklopcu, поставке можно lako vidjeti.

Электронные датчики для воды

Электронные датчики A-10 в компании Wika uređaj je namijenjen aktivno mjerenje i pretvaranje tlaka u analogni električni signal (izlazni signal -20). Овай себе сигнал можно известить за дальний образ у программирующего регулятора или уРЕЖАЙ за автоматическое регулирование водоопскрбног сустава.

ESPA Spanish KIT 02 senzor je elektronička jedinica dizajnirana za upravljanje pumpama. KIT 02 senzor osigurava rad crpki sa potrošnjom Struje ne većom od 10 A.Kada se koristi moćnija pumpa, treba koristiti dodatni magnetski starter.

Параметры электронного сенсора овог типа:

• установка стабильного тлака у временным интервалом изменению включения и исключения крпке;
• smanjenje broja pumpi pokreće. Smanjenjem broja pokretanja pumpa smanjuje negativnu količinu
• utjecaj namotaja motora pumpe visokih probijačkih Struja, što povećava njezin radni vijek;
• Оснащение электронного оборудования для насоса «suvog» udara, rad sa zatvorenim ventom;
• gašenje vodenim čekićem.

Недостачи электронных датчиков притиска:

• потребности за засебным соединительным узлом коя напая электронику;
• visoki trošak.

Priključak senzora pritiska

To je zbog činjenice da se u tim dijelovima vodoopskrbe, kada je pumpa uključena, nastaju manji pritisci. Поред тога, рад многих сенсора могуч е само у затвореном просторе. Za povezivanje takvih senzora koriste se posbni cilindri koji spajaju akumulator, senzor pritiska i manometar na liniju.

Moderne pumpe u pravilu imaju posbnu armaturu za povezivanje senzora pritiska. Stoga se senzori načinjeni u vodootpornoj verziji mogu instalirati u keson vodovodnog sustava или čak u bunar.

Nakon povezivanja senzora tlaka, odgovarajuće kontaktne skupine su povezane na pumpu i senzor je uzemljen. При повезении электрических кабелей мора се узеты у обзора снага помпе. Tako, na primjer, za pumpu od 2 kW, električni kablovi moraju imati presjek od najmanje 2 mm² .

Nakon toga sustav se može povezati s mrežom i testirati crpku.

Ako kada je uključen, manometar ukazuje na porast tlaka vode u vodovodu, tada sustav radi.

Podešavanje senzora

Tipično, tvornički postavljeni nivoi pritiska dovoljni su za ispravni rad sustava za kontrolu tlaka. На примьер, за сенсор Джилекс РДМ-5, минимальные и максимальные прагови сенсора су од 1,4, однозначно 2,8 бара, респективно. Али у неким е случаевима потребно додатно подешаванье сенсора.

Prije podešavanja senzora prvo se provjerava tlak u akumulatoru. У овом случаю потребно я:

• Исключите мрежу;
• Испустите воду;
• Uklonite bočni poklopac žiro akumulatora i izmjerite tlak pomoću automotive pumpe;
• Ako je tlak manji od 1,5 atm., Tada se mora povećati pomoću pumpe;
• Ako je pritisak previsok, onda ga treba smanjiti pritiskom na bradavicu.

Da biste se prilagodili, izvršite sljedeće operacije:

• Isključite napajanje iz mreže;
• Испустите систем.Provjerite nulti притисак на манометру;
• Uključite pumpu da sistem napunite vodom;
• Fiksirajte trenutak kad je pumpa isključena i zabilježite pritisak kad je isključena;
• Ispustite vodu, popravljajući uključivanje pumpe i pritisak na ovom uključenju;
• Исключите мрежу и уклоните поклопац сенсора;
• Отпустите мат.
• Употребить большое опружне матице поставите жели минимальные радни тлак. Istovremeno, kompresija opruge povećava taj pritisak, a njegovo slabljenje smanjuje pritisak.
• Pumpajte vodu u sistem.
• Поновите корак 5. Ако притисак притиска помпе не одговара поставленом тлаку, поновите корак 8.
• Подесите максимальни праг с малом опругом. Kompresija ovog proljeća povećava razliku između pragova, a prigušivanje smanjuje ovu razliku.
• Uključite crpku i zabilježite trenutak isključenja pumpe i pritisak u tom trenutku. Ako se tlak isključivanja crpke razlikuje od željenog, ponovite podešavanje maksimalnog tlaka (stavka 11) sve dok njegova vrijednost ne postane jednaka željenom pragu.

Takvim podešavanjem, na primjer, moguće je povećati razliku tlaka odziva, koji su postavljeni tvorničkim postavkama. To će smanjiti broj pokretanja crpki. Međutim, s druge strane, pad tlaka u vodovodnoj mreži povećat će se. A to može utjecati na pouzdanost elemenata sustava.

Osim toga, kada sami postavljate pragove senzora, morate uzeti u obzir mogućnosti crpke. Na primjer, za kompenzaciju gubitaka u vodovodu poželjno je imati višak pritiska stisnutog pumpom od 0,5 bar.U suprotnom, crpka će raditi sa preopterećenjem, što će uticati na njenu pouzdanost. Слушайте препоручу чак и када радите с сенсором коди има творничке поставке, сваке године проверите тлак у доводу воды и, ако е потребно, приложите и подесите сенсор тлака.

Zaključci

• Da bi se osigurao automatski rad crpne stanice, potrebna je upotreba senzora tlaka.
• Senzori pritiska su mehanički i elektronički.
• Это потребно, можно самостоятельно поднести и настроить сенсор.При поставке сензора властитим рукама потребно е узеты у обзор характеристики водоводне мреже.

Vodoopskrbni sistem privatne kuće složen je mehanizam koji funkcionira na štetu pumpne stanice. Ona je ta koja osigurava snabdijevanje vodom iz izvora or bunara u kući.

Учинковитость, исправность и поузданость наведэно заузврат овиси о такой компоненты као это е прекидач воды тлака. Pokušajmo ustanoviti kakvu ulogu ovaj Strukturni element igra u sustavu i zašto je toliko važno pravilno montirati i konfigurirati.

1 Karakteristike i svrha

Racionalni vlasnici pri radu s dubokom or bušotinskom bušotinom bez prestanka opremiti svoj tlačni prekidač. Ovaj divni uređaj pomaže da se automatski napuni rezervoar i održava pritisak vodovodna mreža na optimnom nivou.

Vrijedno je razumjeti da bez ovog malog uređaja vaš sustav jednostavno neće moći samostalno raditi, jer ni pumpa ni kapacitet skladištenja nisu namijenjeni za takve zadatke. Помпа едно помпа воду све док джой се струя напая.Акумулятор аккумуляторов техники, затвара севовод и регулирование притисак у системы.

Pojedinačno, oni su samo alati koje bi trebalo stalno pratiti, neovisno. Али necete pokrenuti pumpu svaki put kada padne pritisak u cjevovodu vaše kuće or je spremnik prazan.

Правильным повезением додатного элемента системы, однозначно трэчног прекидача, избегаваю себя сви ови непотребные проблемы повезани на сервисном насосне станице.

Pored toga, pravilnim podešavanjem graničnih tlaka u mreži smanjit ćete opterećenje opreme i na taj način omogućiti rad sa mirovanjem, a samim tim i manje trošenje.Kupovinom i ugradnjomreja omogućuje se produljenje životnog vijeka pumpe. Као што видите, предности суочите.

Da biste konačno shvatili kakvu korist uređaj donosi, morate razumjeti Princip njegovog rada. Već je otkriveno da relj služi za kontrolu nivoa tlaka vode. Proces se pojavljuje zbog posbne opružne skupine koja je dostupna u uređaju.

Треба схватити да нераскидиво повезет с аккумулятором. Bez njega ne može raditi. . Sada mislimo na samo dvotaktne dizajne, a ne na složene elektronske automatizacije.Te instalacije uopće ne mogu imati rezervoare za skladištenje, no trošak im odgovara.

Regulaciju pritiska vrši hidraulički akumulator. Unutar nje nalazi se gumenambrana sa komprimiranim zrakom. Зрак у нджой непрестанно и стально притиска воде унутар резервара. S malom količinom, tlak se smanjuje. S velikim, njegov nivo se značajno povećava. Sam rezervoar ne može ništa drugo nego podržati stvarni nivo pritiska.

Сам релиз преузима из функций. Spaja se na uređaj i reaguje na promjene nivoa tlaka, čime utječe na rad pumpe.

Kada tlak vode u sistemu padne na niži nivo, relj zatvara kontakte i osigurava uključivanje crpke. Nakon što dosgne gornji postavljeni prag, uređaj, naprotiv, otvara kontakte, napajajući stanicu. Kroz ovaj jednostavan upravljački relj djeluju svi proizvoači.

Dakle, uz njegovu pomoć moguće je potpuno oduzeti dodatnu kontrolu, jer sve funkcije obavlja ova mala, ali vrlo važan detalj. U isto vrijeme je vrlo jeftin, a njegov dizajn se odlikuje izuzetnom jednostavnošću i uporabom elementarnih tehnika mehanike.

1.1 Дизайн характеристик трех прекидача

Specificnosti uređaja neraskidivo su povezane sa značajkama njegovog dizajna. Tlačni prekidač instaliran na Grundfosovoj or podvodnoj pumpi or bušotini iz Malysh-a need ima u svom sastavu posbnu ploču koja djeluje kao osjetljiv element.

Reagira на промьене индикаторов у системы, это доводы до найменичног предварительного контакта. Pored toga, u izvedbu reja uključena je i posbna opružna jedinica. Prvi element radne grupe je izvor minimalno dozvoljenog pritiska, to je onaj koji zadržava napad vode.

Njegov efekat je Regulisan Maticom. Другой элемент bloka je opruga diferencijalnog tlaka, принципиальный njegovog podešavanja je persontičan. Ispravnim postavljanjem pragova otpora opružne skupine riješit ćete se потребности за ручным управлением и održavanjem crpne stanice.

Učinkovit rad tlačnog prekidača u velikoj mjeri ovisi o mjestu njegove ugradnje. Stručnjaci preoručuju instaliranje ureaja u blizini izlaza na akumulator, gdje se pad tlaka i turbulencija protoka vode izravnavaju kada je stanica uključena i pokrenuta.U nekim se slučajevima postavlja isravno na spremnik or površinsku pumpu.

Opremite Grundfos или Toddler potopnu pumpu dodatnom opremom, pažljivo ih proučite. mogućnosti relja. Неки модели захватываю посебне радне увьете и могу стабильно функционировать само на од реной температури и влажности. Moguće je da će se takvi uređaji morati montirati u grijanu prostoriju.

Для того, чтобы се посебно односи на модели коди ступаю у взаимодействия с површинским насосным соединением. Takva oprema preoručuje se instalirati samo u kesonu, podrumu or other izoliranim i zaštićenim mjestima.Na hladnoći or kiši neće dugo izdržati.

2 Podešavanje tlačnog prekidača

Тех. характеристика prekidača pritiska za bušenje или potopne pumpe Grundfos i Toddler изравно овисе о радним параметрима мреже. Зато приликом одабира и повезения уРЕЖАЯ требате одредити следеце показатели:

• максимальные притисак при коже себе Грундфосова потопна помпа или Детские автоматы исключительную;
• minimalni pritisak pri kojem će se stanica uključiti;
• радни притисак у аккумуляторной комори.

Након што себе разясне. значайке водоводне мреже и црпке, можно почети подешавати тлачни прекидач. Obično je uređaj već izvršio tvorničke postavke opruga, ali često postavljene vrijednosti ne odgovaraju kućnim potrebama korisnika.

Da izbjegavam ručna kontrola sustava i da biste riješili navedeni problem, morate ukloniti poklopac reja za pumpu, ispod koje se nalaze velike i male opruge s maticama.

Okretanjem velike matice možete postaviti donji prag tlaka u akumulatoru, dok mala matica omogućava podešavanje razlike tlaka na kojem će Grundfosova potopna pumpa или Kid raditi.Референтна точка у овом случайный положительный результат.

Nakon postizanja optimnih vrijednosti, akumulatorski spremnik moguće je spojiti na sustav. Da biste provjerili ispravnost izvedenih Manpulacija, promatrajte očitanja vodometra. Власти приказа на котачу мораю биты у склада на стандартном коди су наведены у документации Грундфосове или Малыш потопне или потопне помпе…………………………………………………………………

Nakon što je mjerač tlaka vode fiksirao donju granicu tlaka, pumpa se mora isključiti iz napajanja i moraju se izvršiti sljedeći koraci:

• Zakrenite malu maticu prije pokretanja mehanizma.
• Отворите воду да бисте ослободили sistem.
• Pričekajte da serej uključi kada se dosgne donja vrijednost praga.
• Zakrenite veliku maticu za podešavanje nižeg pritiska.
• Uključite pumpu da podignete pritisak na optiman nivo.
• Podesite malu maticu u skladu s normama gornjeg tlačnog praga.

Поставляемая система автоматического контроля, морато строго слиедити правила: тлак у водоводной мрежи требо би бити 0,2 атмосферы вечи него у спремнику гидравлического аккумулятора.U suprotnom, povećano trošenje мембрана, se ne može izbjeći.

Instaliranjem reja ne morate stalno uključivati ​​ključivati ​​rpku, sve operacije će se izvoditi nezavisno. Ako se pridržavate svih gore navedenih pravila, upravljački sustav će funkcionirati jasno i bez kvarova.

2.1 Materijal za regaciju jednostavnog tlačnog prekidača (видео)

Ажурирано: 23.07.2018

103583

Ako primijetite grešku, odaberite fragment teksta i pritisnite Ctrl + Enter

Прессостат для помпы.Прессостат для pompe à eau: fabricants et prix

C’est le pressostat qui détermine quand l’équipement de pompage doit start à fonctionner et quand il doit s’arrêter, et tout cela se fait en mode automatique. Dans le schéma Традиционное одобрение на eau autonome tous les éléments d’automatisation fonctionnent с накоплением гидравлики. Cette partie du système prend en charge Surpression, et compense également les coups de bélier. En outre, l’accumulateur sert de réservoir de stockage, vous aurez donc toujours une alimentation en eau d’urgence.

Lors du réglage du pressostat, vous devez faire Внимание aux caractéristiques de l’équipement de pompage et du réservoir hydraulique. Si tout est fait correctement, le système d’alimentation en eau fonctionnera avec taux normal pression.

Principe de fonctionnement

Cette partie est déclenchée en cas de Surpression à la valeur limit supérieure ou inférieure. Dans ce cas, le système est activé ou desactivé en ouvrant ou en fermant les contacts spéciaux de l’électronique.

Quand équipement de pompage pompe du liquid dans le réservoir, les contact de l’appareil seront en position fermée. Et déjà lors du remplissage de l’accumulateur, l’indicateur de pression montegressivement et les contacts s’ouvrent. En conséquence, l’équipement de pompage s’arrête et arrête de pomper l’eau.

Lorsque la procédure d’admission d’eau a lieu, l’indicateur de pression diminue et lorsque la limite inférieure est atteinte, les contacts se ferment et la pompe возобновляет à pomper de l’eau dans un réservoir spécial (накапливается гидравлически).Par conséquent, le réglage de l’ensemble du système se fait par le réglage des indicurs de pression supérieur et inférieur.

Customiser valeurs optimales, deux écrous de serrage doivent être utilisés (определенные отношения для специальных целей). En tournant les écrous ou les vis d’un côté, vous pouvez régler la pression inférieure ou supérieure dont vous avez besoin.

Проверка давления в резервуаре

Этот момент есть поясная часть материала в том, что есть, автомобиль с размерами резервуара на мембране, конфигурацией прессостата и индикатором давления в системе обслуживания на всех межсоединениях.Avant de régler les indicurs de relais, vous devez connaître le niveau de pression d’air dans le réservoir hydraulique, pour cela:

1. Tout d’abord, l’équipement de pompage doit être débranché du secteur.
2. Après cela, tout le liquide est évacué du réservoir à мембрана.
3. Le couvercle latéral du contneur est dévissé.
4. Il est préférable d’utiliser une pompe de voiture pour vérifier l’indicateur de pression. Нормальное давление воздуха в окружающей среде 1,5 атм.
5. Si la pression est beaucoup plus basse, elle est augmentée à l’aide d’une pompe.

Регулятор давления

Pour réguler le «cerveau» du système d’alimentation en eau, il est nécessaire de le faire avec la pression et le système allumé. Tout d’abord, il est nécessaire d’allumer l’équipement de pompage pour que l’indicateur de pression monte et que le moteur électrique s’arrête.

Comme déjà Упоминание, le relais doit être réglé à l’aide de deux vis, elles se Trouvent sous le capot du système.Pour définir de nouveaux paramètres auxquels le relais arrêtera ou démarrera la pompe, vous devez:

1. Fixez les indicurs de la tige et pression inférieure en travaillant système de pompage (prendre des mesures avec un manomètre).
2. Débranchez l’équipement de pompage de l’almentation électrique.
3. Dévissez le couvercle du pressostat et retirez-le. Il y aura un écrou de serrage sous le couvercle, il doit être légèrement desserré.
4. Ajustez l’indicateur de pression inférieure.Pour ce faire, serrez ou relâchez le grand ressort avec la lettre P. Pour réglage corrective il y a des signes «+» (увеличение минимального давления) и «-» (уменьшение). Tournez la vis dans le sens antihoraire.
5. Ensuite, vous devez ouvrir le robinet, reduisant ainsi la pression et contrôlant le démarrage de l’équipement de pompage.
6. Лекции манометров, прошедшие регистрацию, систему, оставшуюся без изменений, и оставшиеся без изменений, чтобы добиться оптимального статуса. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

1. Выполняйте регенерацию давления на освобождение от семейных пожертвований, добиваясь малолетних травм «ΔP» et les signes «+» et «-«. Ce ressort determine la différence entre les lectures de pression inférieure et supérieure, общий элемент от 1 до 1,5 бар.
2. Ensuite, vous devez éteindre l’équipement et servere que le pressostat le démarre. Этот продукт не является необходимым, является необходимым для определения жидкости резервуара гироскопа и продолжателем для установщика устройства.

À mesure que vous augmentez la pression, la différence entre les valeurs haute et basse change. En usine, P est de 1,6 bar, P de coupure de 2,6 bar и la différence de pression (ΔP) est de 1 bar. En conséquence, lorsque les réglages sont modifiés, l’indice AP peut augmenter.

Расширение энтеросолюбительских добавок различных прессов плюс élevées et la pompe calera moins fréquemment. Mais il faut garder à l’esprit que ce n’est pas très pratique pour les grues.Lors du réglage, vous devez également faire Внимание aux caractéristiques de l’équipement de pompage. Si, avec les pertes, 3,5 бара sont indiqués dans le pasport, или есть alors nécessaire d’ajuster seulement jusqu’à 3 бара для qu’il n’y ait pas de remarrage. Sinon, le moteur fonctionnera constamment et échouera rapidement. Même si vous installez un pressostat avec des paramètres d’usine, il devra être ajusté au moins une fois tous les 3 mois. Si tout est configuré correctement, la station de pompage durera plus longtemps.Par conséquent, самый важный для корректировки регулятора давления Pressostat d’eau de la Pompe. Le réglage n’est pas difficile, tout le monde peut le gérer.

Pourquoi la marche à sec est dangereuse

Si vous utilisez un équipement de pompage sans eau, il fonctionnera à sec et échouera rapidement. Cette raison de pannes de pompe est très courante, самая важная точка внимания туристов.

Dans les modèles de pompes Homestiques, on use du plastic résistant à l’usure, également appelé thermoplastique, malgré toutes ses caractéristiques, un tel matériau n’est pas cher.Mais si l’appareil fonctionne sans liquide (натурная смазка и жидкая смазка), les pièces à l’intérieur du boîtier surchauffent et perdent leur form. En conséquence, l’arbre du moteur se bloque et il brûle. DANS meilleur cas après une telleposition, la pompe perdra sa puissance et dans le pire des cas, elle desirera de fonctionner.

Car le «fonctionnement à sec» peut être dangereux:

• Источники справедливого дебюта. La raison de ce phénomène — это различие между выступлениями оборудования и объема жидкости.En outre, дайверы природные природные феномены peuvent entraîner une panne. Donc pour haute température il y a peu d’eau dans la source et la station de pompage begin à pomper de l’air, d’o elle se cassera;
• «Резервуар жидкости для сбора воды».
• De plus, les pipelines de réseau avec un équipement de pompage intégré для контроля давления, который должен быть введен. Подвеска «sécheresse de l’été, les interruptions de l’approvisionnement en fluide sont fréquentes et il est nécessaire de determiner quand la pression dans le système disparaît».

Типы защиты для защиты от марша

Pour que votre système d’alimentation en eau fonctionne pendant longtemps, il est nécessaire de le protéger de la marche à sec, pour cela, il existe de tels dispositifs:

1. Interrupteur à flotteur.
2. Прессостат со специальной защитой.
3. Contrôleur de débit avec fonctionnalité de pressostat.

Премьер-вариант доступен по цене плюс. Полезно для того, чтобы пышная жидкость использовалась в качестве источника непревзойденного качества.Mais il faut garder à l’esprit que le plus modèles simples sont destinés uniquement au remplissage (le connecteur de contact arrête le moteur), помощник в системе защиты, больше не протекает в противовес марше в секунду.

Plus options modernes faire face à la tâche d’arrêter le moteur avec de faibles réserve de fluide. Le cordon du flotteur est connecté à une phase qui alimente le moteur. Si le liquide tombe en dessous de la limite, les contacts s’ouvrent et la station de pompage s’arrête.Le câble est installé de manière à ce que le liquide reste en permanence dans le резервуар.

Plus efficace et option chère is un pressostat avec fonction de protection contre la marche à sec. Определенные модели предназначены для работы с контактами, а также с прессованием в пределах досягаемости. Mais il convient de garder à l’esprit que les seuils sont posés en usine (около 0,4–0,6 бар) и ne peuvent pas être ajustés.

Les указывает на peuvent chuter ci-dessous définir le niveau uniquement lorsque l’eau disparaît du système.Et le moteur n’est allumé manuellement qu’une fois le problème résolu. Прессостат типа, который не может использоваться, имеет ассоциацию с гидроаккумулятором.

Les Experts disent que sans équipement de pompage électrique, l’installation d’un relais avec protection contre l’action sèche n’a aucun sens. Une telle pièce peut fonctionner a la fois avec la surface et types submersibles pompes.

La troisième option de protection is un debitmètre avec des fonctions de pressostat.Присутствие гидравлического резервуара и прессостата заменяет малый дебитмиттер на четыре ступени и сигнализирует о механизме двигателя на желобе давления на 1,5–2 бар. Si le liquide ne pas pas à travers un tel relais, les pompes sont arrêtées.

Pour exclure le fonctionnement à sec du moteur, un capteur de débit spécial est monté dans l’appareil et Surveille la présence de liquide dans le système. Si le capteur détecte qu’il n’est pas là, il éteint l’équipement de pompage.

Выбор и цена

Le choix de cette pièce doit être abordé avec soin, en tenant compte de toutes les caractéristiques. Комментарий choisir le bon pressostat d’eau pour la pompe? Le schéma de connexion doit être extrêmement simple, il faut également que le réglage soit simple. Vous devez également fairetention aux points suivants:

.

• Étanchéité des pièces;
• Conformité à la puissance du moteur de la pompe;
• Fiabilité et durabilité.

Et, bien sûr, un facteur important lors du choix d’un relais est son coût. Si vous étudiez le marché des pièces de ce type, vous pouvez les diviser en trois catégories de prix.

1. Très cher.

В этом сегменте, в самых популярных местах, в моделях FF 4-4 и FF 4-8. Les nombres dans les noms des modèles indiquent la limit supérieure. Доступные варианты включают в себя облегчение регулировки, верхнюю одежду и одежду с надёжным дизайном и одеждой, не имеющую отношения к напряжению 220 В.

Pour le fonctionnement de ces relais, un panneau de commande est également nécessaire. Et tout le monde ne peut pas payer beaucoup d’argent pour un tel détail, et les prix sont vraiment mordants, le modèle 4-4 coûte 3000 рублей и 4-8 — 6000 рублей. Dans le même temps, репутация фабриканта, важная роль в формировании.

1. Catégorie de prix moyen.

Имеет сегмент, подходящий для устройств MDR 5-5 и MDR 5-8 (les chiffres indiquent 5 et 8 atmosphères).Le coût ici est déjà plus abordable, 2100 и 2900 рублей соответственно. Un tel relais est monté à la surface d’un резервуар à мембрана (de nombreux propriétaires notent la product d’une telle solution), et peut fonctionner à partir d’une prize de 220 V et même de 380 V (si des pompes triphasées sont utilisées). Les avantages de ce modèle comprennent haute qualité et efficacité, mais il existe également des options plus abordables.

1. Des relais à des prix abordables.

Dans cette catégorie, l’un des Principaux Modèles sera le RM-5 italien. Le coût de l’appareil n’est que de 300 до 400 рублей. Le model est populaire non seulement en raison de sa prix abordable, et aussi parce qu’il remplit toutes ses fonctions avec confiance.

Высокое качество, качество и качество продукции итальянского производства. Удобная улучшенная модельная одежда для релейных выходов на 220 В.Mais il y aussi des inconvénients, il est assez difficile de Connecter un tel appareil, et charge actuelles au dessous de. Удобная конфигурация RM-5, не работающая на стороне 380 В.

Видео

Регламентирующий пресс-центр станции помпажа — c’est l’une des манипуляций, плюс критические анализы, произведенные для подготовки оборудования для mise en service initiale. Cet appareil est un capteur à la commande duquel la pompe doit être démarrée et arrêtée.

Одежда, состоящая из прессостатов, определяющих параметры производителя. Mais le propriétaire d’un réseau autonome peut diverir des besoins Complètement différents, selon lesquels il devrait fonctionner.

Par conséquent, la question sepose immédiatement: «Comment régler la pression de la station de pompage?» Nous essaierons d’y repondre en utilisant la vidéo de cet article.

Caractéristiques de concept du pressostat

L’appareil qui Surille automatiquement le fonctionnement du réseau d’alimentation en eau est une unité compacte.Il a deux ressorts — pour les indicurs de pression la plus basse et la plus haute.

Les Réglages d’usine du Capteur Se focalisent Sur les Indicators Standard des Réseaux d’eau Urbains: si la pression atteint 2,5 bar, la pompe s’arrête à sa commande, si elle tombe à 1,5 bar, elle démarre .

Донц:

• La Voltage des ressorts est ajustée avec des vis. Ils sont reliés entre eux par une мембрана qui agit sur le поршень sous la pression de l’eau. Et lui, à son tour, active le groupe de contact.Sur la photo ci-dessous, vous pouvez voir le régulateur pour lequel les ressorts ne sont pas fermés, com dans les modèles menagers, avec un couvercle en plastic.
• Lorsque la pression atteint la marque maximale, le ressort est comprimé, ouvrant les contacts du relais et, en conséquence, arrête la pompe. À pression minimale, tout se excactement le contraire: le ressort s’affaiblit, les contacts se ferment. En fait, le régulateur de pression d’eau de la pompe contrôle l’ensemble du réseau.

• En fonction des модификаций одежды и власти в одежде, для мизансцен œuvre à laquelle ils sont destinés, les capteurs peuvent différer considérablement par la taille, la configuration, le jeu et l’emplacement des pièces de travail. En fonction des Capacités opérationnelles, leur prix diffère également.

En général, la présence d’un capteur de pression dans le réseau permet travail stable systèmes: consomation d’eau uniforme, pression constante, économies d’énergie, durée accrue de fonctionnement sans проблема.

Установка и конфигурация для ввода

Dans ce cas, le consommateur n’a qu’à auto-ajustement pression dans la station de pompage en réglant correctement le relais.

Sceller la Connexion

Lors de l’installation du capteur, il est très important de s’assurer connexion filetée étanchéité. Pour cela, toutes les méthodes sont bonnes: pâte spéciale, lin, ruban adhésif ou fil Tangit Yuni-Lok. Cette dernière option est plus fiable et vous permet d’obtenir le résultat souhaité du premier coup, à condition, bien sûr, que le fil soit correctement enroulé.

Донц:

• Pour ce faire, le fil doit être tourné vers vous et l’enroulement doit être fait à partir de sa base, en se rapprochant progress de la fin. Le premier tour de matériau d’étanchéité doit être bien fixé en Effeuant un double tour. После того, как вы установили реле, дебютировали правила sera situ sous l’écrou statique.

• Les tours suivants sont enroulés proprement et uniformément afin que le fil ne tombe pas dans les rainures du fil.La Quantité de matériau d’étanchéité doit être suffisante pour éviter les fuites d’eau. Mais si vous en faites trop et que vous enroulez trop, soit à la fin, soit l’écrou ne se vissera pas, soit l’enroulement doutera qu’il pipelineira également à une fuite.

Lorsque, lors du vissage du relais sur le filetage, le matériau d’étanchéité ne se déforme pas, cela signifie qu’il a été correctement enroulé. Si le fil sort, boucle et s’emmêle, le capteur devra être retiré et le fil rembobiné.

Существуют разные варианты для просмотра фильмов, не думайте, что это настоящая иллюстрация.

Connexion réseau

Avant de procéder aux réglages (voir), le relais doit être correctement connecté au réseau. Selon le schéma offer par le factory de l’appareil, sur son boîtier, vous devez Trouver un groupe de contacts auquel le fil sera connecté. В разделе, посвященном помпам, есть соответствующие стили.

• После того, как вы подключите кабель с контактами, вы найдете его на земле.Pour cela, le fil de terre est fermé sur le boîtier du relais avec une vis correante. Après ça, connexion électrique relais avec pompe. Pour ce faire, un morceau de fil est nécessaire, qui, en observant la couleur des noyaux, est vissé avec une extrémité aux contacts libres restants du relais et l’autre extrémité aux контакты корреспонденты де ля помпы.

• Ensuite, vous devez vérifier le fonctionnement du réseau: la pompe doit être démarrée et Survillée par le manomètre.La pression doit augmenter lorsque l’eau pénètre dans le système. Après Avoir atteint, par instance, une marque de 3 bar et que la pompe s’éteint, vous devez ouvrir les robinets. Обслуживание, в том числе консоме в трубопроводе или резервуаре с диафрагмой, с уменьшением давления.

Si la flèche du manomètre indique limite inférieure pression, et en même temps la pompe est arrêtée, ce qui signifie que l’installation is effectuée correctement. Après vous être assuré que les réglages d’usine du relais, qui sont indiqués dans le manuel d’utilisation de l’appareil, fonctionnent come nécessaire, un regéglage Supplémentaire du capteur de pression de la station de pompage peut être effectu.

Реконфигурация реле

Ainsi, si pour une raison ou une autre vous n’êtes pasisfait des réglages effectués par le factory, le capteur de pression peut être ajusté. Le plus souvent, il est nécessaire d’augmenter la limit de pression maximale. В модных домах есть одежда для плавания: душевые кабины, джакузи, необходимое количество баров с 4 по 5 для мужчин, стандартные параметры для корреспондентов релевантных номеров с 3 барами.

• Pour effectuer vous-même le réglage, vous devez retirer le couvercle de l’appareil à l’aide d’un tournevis, sous lequel vous verrez les écrous de réglage. Pour les transformer, vous avez besoin d’un clé … После того, как вы заменили купе и оставите couvercle du relais, вам нужно будет изменить конфигурацию.

Voici comment régler la pression dans une station de pompage

Le plus petit régulateur est responsable de la lecture de la pression supérieure.Si vous êtesisfait de la limit inférieure et souhaitez seulement augmenter la limit supérieure, tournez le petit bouton dans le sens des aiguilles d’une montre. Ensuite, la limit de pression supérieure augmentera, tout en augmentant la plage entre les valeurs limites.

• Si vous souhaitez déménager grand côté toute la plage, c’est-à-dire changer la limite de pression inférieure, l’écrou doit être dévissé sur le grand régulateur. Апрельские манипуляции, le couvercle de l’appareil doit être installé en place, l’almentation doit être branchée et, à nouveau à l’aide du manomètre, vérifier si les regéglages sont исправляет.

Fixer une limite plus élevée pression maximale, vous devez vousiliariser avec les caractéristiques du capteur. Il est possible qu’il ne soit pas conçu pour une telle pression, et ne puisse donc pas y parvenir. Dans ce cas, le relais n’arrêtera tout simplement pas la pompe. Cela entraînera des dommages à l’appareil et accélérera considérablement l’usure des pièces de la pompe.

• Lors de la reconfiguration du relais dans le sens d’ugmentation, il ne faut pas oublier qu’il n’est pas souhaitable de régler la limit supérieure à plus 80% от максимально возможного показателя для этой одежды.Avoir capteurs homestiques pression, cette limite ne dépasse généralement pas 5,5 бар.

Vous ne devez pas non plus réduire les limites de l’indicateur inférieur. Возможна опция parfaitelorsqu’il est réglé à 10% au-dessus du niveau le plus bas.

Индикаторы давления, которые не ограничиваются общим элементом, производятся в паспорте продукта. Si vous avez vraiment besoin de beaucoup de pression dans le réseau, vous devez acheter un relais avec les Capsules Applicées — et vous n’avez pas à vous soucier des réglages.

En achetant un ensemble d’équipement de pompage, le propriétaire reçoit un pressostat d’eau pour la pompe. L’appareil est remarquable en ce qu’il vous permet de remplir le резервуарный гидравлика в автоматическом режиме, évitant ainsi au propriétaire tracas Supplémentaire … Dans le même temps, n’oubliez pas que le régulateur de pression electronique nécessite une внимания: Il ne fera pas de mal de le Connecter correctement, de l’ajuster aux besoins d’un système d’alimentation en eau spécifique et de Surveiller de temps en temps l’état du relais.Небрежность регулирует простоту входа в общежитие станции.

Aperçu des conditions nécessaires

Pour comprendre l’appareil, vous devez tout comprendre fonctionnalité élément. Le régulateur active et désactive l’alimentation en eau du réservoir de stockage. Dans le même temps, il est consillé aux professionalnels de se souvenir des désignations suivantes:

1. Сжатие / выпадение (Rvkl), qui ferme les contacts de la pompe submersible or forage… Но: mise en marche du relais et écoulement du liquide dans le réservoir. Стандартный размер ткани при разрыве 2,5 -3 бар;
2. Pression différentielle (ΔP) Est la différence de métriques entre les valeurs d’entrée et de sortie. Le chiffre ne doit pas être supérieur à la pression d’arrêt допустимо à laquelle la station peut arrêter son travail. Стандартные размеры с 5 барами;
3. Accumulateur ou резервуар-де-запас — резервуар équipé d’un «bulbe» en caoutchouc, dans lequel un определенного volume d’air est pompé.Que plus de pression dans l’élément en caoutchouc, plus la «poire» appuie sur le debit d’eau, poussant le liquide dans le système.

Важно! Vous pouvez pomper de l’air dans la «poire» avec l’habituel pompe de voiture, mais en уважение строгости les volume d’air autorisés.

Резервуары на мембранах, не имеющих отношения к размеру: резервуар разделен на 2 стороны по принципу мембраны, имеющей определенный материал, воздух является помпой в моем случае, Qui appuie sur le Liquid Entrant dans l’autre moitié du réservoir .

Комментарий проверить давление в резервуаре?

Les utilisateurs ont souvent une question: pourquoi vérifier la pression? Простой ответ: régler une fois pour toutes le régulateur de pression d’eau dans le réservoir. Et cela ne peut être fait qu’en sachant ce que montre exactement le dispositif du nouvel équipement. Par conséquent, après l’achat d’une station de pompage, является важным стандартом проверки качества одежды.L’indicateur doit être d’au moins 1,5 атм. Avec un chiffre inférieur, le matériel de pompage и été soit transporté pendant très longtemps et a perdu une partie de l’air, soit il y a une fuite. Le contrôle est effectué avec une jauge de voiture avec une échelle fréquente.

Существуют модели помп, которые несут в себе свойства пластика, больше лекций, посвященных сувенирам, и не имеющим равных по всему миру. Les manomètres électroniques ont bien fonctionné, mais l’achat d’un appareil coûteux pour un Regular de Regulateur n’est pas pratique.

Сопровождение рабочего процесса:

1. Retirez le capuchon décoratif de la tétine;
2. Connectez un manomètre;
3. Prenez des lectures.

Важно! Плюс la réserve de pression dans le système est faible, plus vous pouvez créer d’eau dans le réservoir.

Une bonne tête d’écoulement apparaît déjà на 1,5 атм., Et pour une résidence d’été ou une petite maison privée, une pression ne dépassant pas 1 atm suit.Une pression de tête élevée fait que le relais s’allume plus souvent, usant le système plus rapidement, mais la tête ne sera pas inférieure à celle d’un appartement de ville ordinaire et vous pouvez prendre une douche, démarrer la machine à laver. Avec tous les avantages de la haute pression, les expert déconseillent de pomper la «poire» pour ne pas gâcher l’accumulateur, mais cela ne vaut pas non plus la peine de pomper на 1 атм. Après Избавьтесь от детерминированности и не оставьте неприемлемой нормы для обозначения, если хотите, а также легко и без особого уважения.

Регулятор правильного положения прессостата

Pour configurer le pressostat, procédez comsuit:

1. Retirez le couvercle, voir deux ressorts équipés d’écrous: grand et petit;
2. Réglez la pression inférieure en tournant le gros écrou;
3. Réglez la différence de lecture en tournant le petit écrou.

Важно! Le point de départ est la position du grand ressort à laquelle le petit est réglé.

1. Connectez le réservoir au système et allumez la pompe à eau.Dans ce cas, il est impératif d’observer les lectures du manomètre.

Il ne reste plus qu’à combiner les chiffres avec les niveaux de pression допустимые индексы в паспорте одежды и на визуализаторе одежды. Lors de la mise en place du relais, il est preférable de ne pas dépasser les limites des normes afin de minimiser la panne de l’appareil. Le point de pression limite est le chiffre lorsque la pression a cessé d’augmenter.

Conventionnel pompes ménagères n’ont pas une capacity suffisante pour pomper le reservoir au-delà des valeurs limites, la différence admitted est jusqu’à 2 атм., ce qui garantit un fonctionnement optimal de l’équipement. Et dès que le manomètre montre le bon montant atmosphères à la pression inférieure, la station doit être éteinte. Il est maintenant important de régler le pressostat:

• Mise en garde mouvements de Rotner le petit écrou à ressort jusqu’à ce que le mécanisme begin à fonctionner;
• Ouvrez l’eau pour qu’elle se vide Complètement du système;
• Dès que le régulateur de pression electronique fonctionne, la valeur inférieure sera atteinte;
• Alignez le gros écrou pour fixer la limite de pression inférieure et rallumez la pompe, en help que la pression monte au niveau inférieur souhaité;
• Ajustez le petit écrou et maintenant l’accumulateur est Complètement prêt à fonctionner.

Важно! La pression lors de la mise en service de la pompe ne peut pas être inférieure на 0,1–0,3 атм. лекция о резервуаре гидравлической жидкости.

финал

L’achat d’une pompe à eau est une question Assez simple si vous avez déjà décidé de la fonctionnalité et de la portée du travail. Кроме того, электронное реле сконфигурировано с точной точностью, а также долговременное оборудование и без автоматического вмешательства пользователя.Si la configuration de la pompe n’inclut pas de relais, Privilégiez électronique serait beaucoup plus pratique:

1. Comme dispositif mécanique, le composant électronique peut être réglé manuellement;
2. Contrairement à un relais mécanique, un relais électronique ne se perd pas dans les réglages et conserve les paramètres en cas d’arrêt continue de l’équipement;
3. Электронный композит с функцией преобразования с помпой;
4. A la fonction de régler finement la pression marche / arrêt;
5. Слушайте лекцию о постоянном давлении на воду.

На pense qu’un relais électronique est plus cher et plus difficile à contrôler, mais avec une терпение подходящее, même un maître novice SERA en mesure d’ajuster les lectures. Et le prix sera récompensé avec la fonctionnalité безупречный de l’appareil и la pression confortable constante dans la station de pompage.

Le bon fonctionnement du système d’approvisionnement en eau est l’un des attributs les plus important d’un séjour confortable à la fois dans un un chalet de luxe et dans un Modete.maison de campagne … Souvent, les propriétaires doivent équiper un réseau d’alimentation en eau Individual — pas du tout columns il y un Approvisionnement en eau centralisé. Это оборудование, устанавливаемое длительное время плюс длинные темпы, является местом сбора воды в системе напитков.

Des questions que de nombreux livingants des grandes villes ne soupçonnent même pas, après l’acquisition de biens immobiliers de banlieue, deviennent immédiatement pertinentes. Parmi eux — le dispositif d’une alimentation en eau staffle, l’un des éléments importants qui est le capteur de pression.

Pourquoi avez-vous besoin d’un capteur de pression d’eau

La vie sur air frais doublement agréable lorsque vous pouvez prendre un bain, utilisez machine à laver ou, включая arrosage automatique parterres plantés de légumes et maison, de frais ‘травы. Налейте удовлетворительные тус-ле-бои представителей частного частного сектора, системы обслуживания в eau qui fonctionne bien est nécessaire.

Pour que l’eau du pays ne s’épuise pas au moment le plus inopportun, par instance, lors du lavage de la vaisselle ou au milieu du bain, le contrôle automatique de la mise en marche de la pompe aidera

Les propriétaires de chalets et chalets d’été utilisent l’eau des puits et des puits.Pour son utilization de la clôture équipement moderneavec une pompe come cœur. Il pompe, au besoin, de l’eau. Налейте пролонгатор на время жизни, специальный захват, установивший контроль над давлением воды в канализации.

Le deuxième nom de cet appareil est un pressostat. В определенных моделях помповых станций, il est inclus. Le capteur a les paramètres définis par le factory. Son but est d’assurer la fréquence optimale de mise en marche et d’arrêt de la pompe.

Si le relais fait un perfect travail avec la fonction qui lui est assignée, le cœur du système d’alimentation en eau Individual fonctionnera longtemps… DANS autrement la pompe peut surchauffer et brler rapidement

Lorsque 5 à 6 members du ménage vivent en permanence dans la maison, ils ouvrent les robinets pour se laver les mains, utiliser les toilettes, faire la vaisselle, prendre un bain, utiliser de l’eau pour laver une voiture ou arroser un potager. Самый сложный способ создания сочетания темпа обработки с использованием функции контроля и управления. Il s’allumerait chaque fois que les utilisateurs auraient besoin d’eau.

Chute de pression régulière et, par conséquent, faible pression eau, lourde d’allumage fréquent de la pompe. Cela peut être dû à un réglage неправильный du capteur de pression d’eau.

Контроллер: новые модели для

Марш оборудования и сменных элементов для систем утверждения в eau regorge d’offres для национальных и зарубежных пользователей. Parmi les capteurs de pression, on Trouve à la fois des modeles simples et peu coûteux de russes, et des solutions multifonctionnelles coûteuses.

Les options coûteuses du contrôleur de pression contiennent un capteur de pression intégré. En règle générale, de tels dispositifs contrôlément non seulement la pression, mais l’égalisent également.

Tous les types de capteurs peuvent être divisés en 2 принципиальных группы:

• mécanique;
• électronique.

Le premier type de dispositifs мембрана, которая реагирует на давление воды в системе, ферментирующей или защищающей контакты.Si sa valeur est insuffisante, la pompe est mise en marche, sinon elle est désactivée.

Электронные захватчики типа посланник сигнала о деформации мембраны в автоматическом регулировании системы … Информация, содержащаяся в анализируемой и управляемой электронным способом, является посланником для выполнения / всех операций.

Un tel équipement réagit de manière très sensible au moindre écart par rapport aux valeurs de consigne, защита против функции «à sec». Модель, которая может быть использована в автоматическом режиме, может быть использована в системе после появления сообщения, информирующей о собственной проблеме и посланником сообщения на переносной телефон и других дополнительных функциях.

Последние метры комплексов одежды в модных домах кампаньево-превойез-резидентов всех возрастных групп членов семьи

Par instance, le régulateur espagnol KIT 02, qui de pression un Способный к обслуживанию постоянных ценностей, оставшихся в силе против марша в сек, распоряжаться своим обращением, целостным маневром и амортитами для шоколада. Mais le coût de ce modèle est loin за 1000 руб.

Варианты и популярные варианты одежды для частных лиц в системе:

• russe — РДМ-5 де Джилекс;
• по всем параметрам — Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
• итальянский — PM / 5G, PM / 3W d’ITALTECNICA, EASY SMALL de Pedrollo;
• espagnol — Электронный регуляторный комплект 00, 01, 02, 05 de ESPA.

Undes décisions budgétaires peut être un capteur de la société Jileks RDM-5. Il un limite inférieure et supérieure par défaut 1,4 и 2,8 атмосфер, соответственно.Vous pouvez modifier la plage vous-même, étant donné que les valeurs de fonctionnement de cet appareil sont включает в себя 1,0 и 4,6 атмосферы.

Таблица сравнения различных производителей русских и европейских производителей. Les deux dernières options sont électroniques. Leur coût est plusieurs fois supérieur à celui des mécaniques

Dispositif société allmande Le modèle Grundfos FF4-4, это определение для возможности определения параметров с точностью до 0,01 атм.Уровень функционирования составляет от 0,07 до 4 атмосфер, а FF4-8 — до 8 атм. Il a un couvercle transparent et une échelle spéciale à l’intérieur de l’appareil.

Fonctionnalité bien pensée et grand design Les modèles allemands aiment utiliser l’appareil

Все упрощенное великолепное авто-регулирование — pas besoin de tordre les écrous et de se demanitder si. L’échelle montre immédiatement le résultat. la выбрал принципиальную качественную одежду отрицательного качества — le co qut, qui est presque 5 fois plus élevé que le RDM-5.

Qu’est-ce qu’un capteur de pression d’eau

Le plus souvent, les propriétaires utilisent des capteurs type mécanique … Главное преимущество — это независимость по отношению к электричеству. Ils ne nécessitent pas d’isolement douille spéciale pour mettre l’appareil en marche. Ces dispositifs sont conçus pour activer et désactiver la pompe lorsque la pression spécifiée est atteinte. Par conséquent, la pompe est connectée au réseau via un capteur.

Структура одежды зависит от модели и фабрики.Плюс сувенир, оставленные утилитарными напитками по-русски плюс простые (+)

Мехнические средства управления RDM-5 le plus simple et le plus populaire. Il se compose des éléments suivants:

• пластинчатый металлик;
• мембрана;
• поршневой;
• заявок;
• boulons de réglage avec écrous;
• boite en plastique;
• контакты électriques.

Модели и фабрики незнакомцев, созданных для создания новых композиций, составных частей, обеспечивающих постоянный эффект большого разнообразия функций.

Avec un capteur de pression d’eau, il est beaucoup plus pratique d’organiser l’arrosage des plate-band, des parterres de fleurs, des arbustes et des pelouses

Par le nombre de Possible et le coût , les groupes de capteurs de pression suivants peuvent être sizes:

• pressostat simple;
• Дополнительный захват для защиты от марша в сек. Il est associé à un simple relais, par instance de la société Aquatica;
• un régulateur de pression d’eau est un appareil complexe avec un capteur, un manomètre, de nombreuses autres fonctions et un prix Assez élevé.

Устройство управления электроникой с интегрированным прессостатом и ручным управлением, а также сложность управления механическими устройствами. De tels appareils, selon le modèle, disposent d’un régulateur Supplémentaire qui empêche les chutes de pression d’eau dans le système. Cela garantit une tête uniforme à tout moment, que la pompe fonctionne ou non à un moment donné.

Комментарий fonctionne l’appareil

Le capteur qui contrôle le fonctionnement de la pompe est installé, en règle générale, dans les systèmes d’alimentation en eau avec un аккумуляторной гидравлики.L’appareil est toujours monté devant le водохранилище запасов. Sa fonction est de mesurer en continue la pression de l’eau dans le système. Le capteur сравнивает лекции с регулярными ценностями.

Местонахождение в зоне с частыми купюрами, является логической установкой и большим резервуаром запасов в гренье.

Dès que la pression devient inférieure à celle fournie par les réglages, les contacts se ferment et la pompe se met en marche, amorçant l’arrivée d’eau.Il remplit l’accumulateur hydraulique, ce qui contribue à créer la pression Requise. Au moment où le capteur fixe la limit de pression supérieure fixée par le propriétaire de la maison, les contacts électriques s’ouvrent — la pompe cesse de fonctionner.

La fréquence de mise en marche / arrêt depend du volume de l’accumulateur, de la pression dans le système et du nombre de consommateurs d’eau. Par instance, si la propriétaire du chalet prend un bain, son mari profite d’un hydromassage sous la douche et travaille dans la kitchen lave-vaisselle, puis le capteur mettra la pompe en marche à un moment donné.

Au début, lorsque vous ouvrez les robinets et les pommes de douche, l’eau viendra de réservoir de stockage … Dès que sa Quantité diminue, ёмкостная мембрана, уменьшающая сопротивление. En conséquence, la pression dans le système diminuera. Мембрана du capteur réagit immédiatement à ce changement и dès que la lecture atteint la limit de pression inférieure définie par l’utilisateur, les contacts se ferment.

À ce moment, la pompe se met en marche et begin à pomper de l’eau dans l’accumulateur.Si les robinets sont toujours ouverts, l’eau du puits s’écoulera jusqu’à ce la pression dans le système atteigne la limit supérieure de la plage définie par le propriétaire.

Le volume de l’accumulateur depend des besoins d’un ménage specific et de ses жильцов. Plus les gens vivent et plus il ya d’appareils de plomberie installés, плюс емкость резервуара SERA importante

Si la maison est utilisée Com capteur contrôleur électronique de fonctions Supplémentaires, puis au moment où la pression de l’a pression eau ne s’affaiblit pas.Регуляторы целостного помощника по техническому обслуживанию бонна прессионет l’utilisateur ne remarquera rien, противопоставление ситуации, используемой простым захватом давления.

Capteur de pression: comment l’ajuster

L’appareil, qui Surveille la pression et contrôle le fonctionnement de la pompe en mode automatique, est très pratique à utiliser. Il ne nécessite presque aucune Внимание et entretien. Est-ce 1 à 2 fois par être nettoyé des debris et vérifier comment le capteur fait face au contrôle de la plage de pression d’eau réglée.

Сдается вам, если вы хотите сохранить свои знания

Владелец, владелец одежды имеет 2 варианта:

• laisser les paramètres définis en usine;
• régler indépendamment la plage de fonctionnement souhaitée.

Первый вариант — это практическая работа с параметрами помпы и пресса в системе, отвечающей за параметры использования. Pour les modèles Domestiques simple, ils sont Соответствие 1,4 и 2,8 атмосфер для les limites inférieure et supérieure.Ces chiffres peuvent différer selon l’appareil et le Fabricant.

Supérieure et inférieure des réglages d’usine doivent être indiquées dans le pasport dans la section des caractéristiques методов

Si la plage spécifiée удобный для использования в собственном доме и жилом доме en suivant les инструкции по установке. Sinon — это аура, не зависящая от внешнего вида, который контролирует давление воды в системе питания в приватной воде.

Il est plus pratique definir la plage souhaitée dans les modèles avec un manomètre intégré et une échelle de divisions plus разумные. Mais le coût d’une telle solution coûtera une somme modique.

Avant de procéder au regéglage de l’appareil, vous devez rechercher dans le pasport la plage de fonctionnement maximale autorisée et comparer ces données avec la puissance de la pompe. Il est important de laisser une petite marge — l’équipement ne doit pas être autorisé à fonctionner à son maximum.Cet écart est d’environ 0,5 атмосферы.

De plus, il ne faut pas oublier que la plage de réponse optimale de la pompe est de 1 до 1,5 атм. Ne faites plus — des coups de bélier peuvent se produire, ce qui peut causer des dommages irréparables à l’équipement. Le seuil minimum de mise en service de la pompe doit être d’au moins 1,4 атм.

Il est condense d’installer une paire de capteurs de pression — Principaux et Supplémentaires, protégeant contre la marche à sec

Même avant de régler le capteur, assurez-vous de savoir quelle est la pression .Pour ce faire, débranchez-le du réseau, vidangez l’eau, vérifiez la pression avec un manomètre. Si les lectures sont de 1,4 atmosphère ou moins, vous devez pomper jusqu’à 1,5 атм. Sinon, purgez l’excès d’air à cette valeur en appuyant sur le mamelon.

Configuration de l’appareil: comment procéder

Les étapes de réglage varieront légèrement selon le modèle de capteur. Chaque appareil a ses propres pièces chargées de régler la plage de la pompe. Например, FF4-8 имеет множество подразделений, которые легко регулируются.Et vous n’avez pas besoin de retirer le couvercle pour le réglage — il est transparent.

Le réglage peut être effectué indépendamment en экзаменатор Паспорт одежды или invitant un spécialiste

S’il s’il s’agit d’un régulateur de pression électronique complexe avec de les fonctions spécificités de la spécification de la pression de fonctionnement du système в паспорте. De plus, il doit être inférieur d’au moins 0,5 атм aux указывает на максимально допустимые значения.

Quels que soient la marque et le model du contrôleur de pression, vous devez d’abord vérifier la limite inférieure à laquelle la pompe fonctionne. Pour ce faire, vous devez vidanger l’eau en ouvrant le robinet. Dès que le pompage de l’eau begin, il est nécessaire d’enregistrer les lectures du manomètre.

Certains modèles de capteurs ont un manomètre intégré, d’autres — vous devez acheter un appareil de mesure séparé

Lorsque la pompe s’arrête, cette valeur doit sugalement également également également également également également également également допустимое давление в системе.De plus, это лекции, не прошедшие различную атмосферу, прошедшую с 1,5-кратной атмосферой.

Connaissant la plage de réponse réponse de l’équipement, il reste à régler la limit supérieure et sa différence avec la limite inférieure. S’il s’agit d’un modèle à deux ressorts, le réglage se fera à l’aide d’une clé.

Tout d’abord, vous devez retirer le couvercle de protection pour voir 2 en dessous. Большая ответственность за модификацию верхнего предела.Pour diminuer ou augmenter la valeur limit, vous devez tourner l’écrou. De plus, il est préférable de le faire lentement, en le tournant от 0,5 до 1 тура.

Après l’avoir serré une fois, vous devez ouvrir le robinet et vérifier la valeur de pression obtenue sur le manomètre pour mettre la pompe en marche. Si l’indicateur n’est pas удовлетворительно, continuez à tourner l’écrou.

Parfois, au lieu d’un réglage, il est nécessaire de nettoyer l’appareil des impuretés apportées par l’eau et de retourner la мембрана

Le petit ressort est chargé de changer la différence entre la pression inférieure.Lors du serrage, самый важный из спускающихся на веревке, который имеет различие не делает па выше верхний уровень на 1,5 атм. Lorsque l’écrou devant le grand ressort est serré et que le petit écrou est également ajusté, il vaut la peine d’ouvrir à nouveau le robinet et de beginner à vidanger l’eau.

Dès que la pompe se met en marche, vous devez vous rappeler la valeur indiquée par le manomètre — ce sera la limite inférieure. Après cela, vous devez visitre que la pression dans le système augmente. Dès qu’elle atteint la limite supérieure, la pompe s’arrête.Эта лекция делает шаг вперед и сравнивает его с последующей лекцией.

Различное количество номеров от 1,5 до 1 атм., Но не купе, не требующее минимальных и максимальных функциональных допустимых значений, alors tout a réussi. Sinon, vous devez à nouveau vidanger l’eau etrerencer le réglage.

Видео о захвате прессы

Новое видео о моделях захвата, находящихся под наблюдением за прессой в системе обслуживания в воде:

Детализированный клип на электронное электронное видео2000:

Информация в формате видео о функциях управления домашним прессом:

Une vidéo visuelle sur les fonctionnalités de maintenance d’un capteur de pression qui fonctionne depuis 2 ans.Au départ, la tâche consistait à modifier la plage de fonctionnement précédente de la pompe:

Après vous être Families, avec les spécificités du fonctionnement et du réglage des capteurs de pression d’eau dans les systèmes enémes configurer l’appareil vous-même. Si vous avez des doutes sur propres forcealors il vaut mieux faire appel à un spécialiste avec une bonne réputation. Важнейшая задача по исправлению работы — это аура, которая заботится о заботе о системе питания в шале / доме Кампань (Maison de Campagne). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Un pressostat d’eau est un dispositif d’automatisation de système d’almentation en eau qui fournit mise en marche automatique et l’arrêt de la pompe or de la station de pompage lorsque la pression de l’eau change. Le relais a des seuils supérieur et inférieur. Lorsque la pression d’eau chute au seuil inférieur, le pressostat ferme ses contacts et alimente la pompe. Lorsque la pression du seuil supérieur est atteinte, le relais ouvre les contacts и встречаться с помпой без напряжения.

Dispositif de pressostat d’eau

L’élément sensible du pressostat — это гибкая мембрана, которая действует в соответствии с действием давления воды в каналах, является кабелем для коммутации контактов.Le ressort de pression minimale fournit une contre-action à la pression de l’eau: son effet est régulé au moyen d’un écrou — plus l’écrou est serré, plus le ressort est comprimé et plus il faut de pression pour déclencher le реле. Un autre ressort — le ressort différentiel de pression est Ответственный за различие entre les seuils de pression supérieur et inférieur. De la même manière, le degré de sa сжатие является régulé par un écrou, plus le ressort est comprimé, плюс l’écart entre les seuils de mise sous et hors stretch is important.Ces noix sont hunguées.

Прессостат

Две пары контактов используются для подключения реле с защитой и помпой. Le pressostat est connecté au système de plomberie par un Trou fileté, généralement ¼ po.

Principe de fonctionnement du relais

Lorsque la pression down en dessous du seuil minimum, le pressostat ferme le circuit et alimente la station de pompage. La pression dans le système begin à augmenter et, lorsqu’elle atteint le maximum, le relais coupe l’alimentation.

À quoi sert un аккумуляторная гидравлика? Ce dispositif, qui est utilisé dans les systèmes d’alimentation en eau pour stocker une suree Quantité d’eau sous pression et lorsque la pompe est éteinte, fournit une pression d’eau et la capacity de consommer de l’eau pendant un определенных temps .

.
