Содержание

16 лучших лазерных уровней — Рейтинг 2021 года (Топ 16)

Ремонт – занятие, которое, помимо немалого терпения, во многом требует еще и точности. Хотя бы простейший пузырьковый уровень тут будет необходим: работа «на глазок», когда этот глазок отдохнет от замыливания, покажет себя во всей своей неприглядной «красе». Вот и автор все подумывает исправить «достижения» советских строителей дома, но никак не соберется с духом. Но современные лазерные нивелиры на порядок функциональнее примитивных уровней – они позволят не только вылавливать горизонтали и вертикали, но и задавать сложную разметку, причем за одну установку на большой площади: «дальнобойность» у них уже может измеряться в десятках метров. Лучшие лазерные уровни 2021 года представлены в нашем рейтинге.

Причем лазерный уровень уже давно перестал быть уделом исключительно профессионалов: недорогие нивелиры, обеспечив достаточную точность и функциональность, не так и сильно поднимут стоимость домашнего ремонта в сравнении с прочими затратами. Зато качество проделанной работы точно не заставит потом жалеть о напрасном труде.

Рейтинг лучших лазерных уровней — Топ 16

Как выбрать хороший нивелир?

Начнем традиционно с основных конструктивных особенностей. В первую очередь по принципу работы нивелиры принято делить на построители линий и на построители плоскостей. Первые (точечные нивелиры) способны дать нам при разметке последовательно две или больше точек на плоскости, позволяющих выстроить прямую линию, классическое применение для них – это выведение горизонталей и вертикалей. Построитель плоскости способен дать либо несколько линий на разных стенах помещения, либо полностью развернуть секущую плоскость – это удобно, например, при монтаже натяжных или многоярусных потолков. У подобных нивелиров развертка создается либо статично, призменной системой (соответственно, призменными они также называются), либо вращающейся головкой (ротационные нивелиры). Призменная система хороша простотой и надежностью, но способна проецировать только набор лучей, а точность обработки и юстировки призм серьезно влияет на результат. Вращающаяся головка, конечно, сделает нивелир чувствительнее к внешним воздействиям, зато даст возможность «отрисовать» полноценную секущую плоскость. Ниболее сложные призменные модели способны отрисовать плоскость так, как это делают ротационные – но у таких нивелиров «хитромудрость» оптики нивелирует отсутствие вращающейся головки, уж простите за невольный каламбур.

Подведем итог: если Вам нужно просто иметь точки, чтобы вручную по линейке построить крест «горизонталь-вертикаль» или провести прямую линию, то достаточно будет обычного точечного уровня. Более сложные работы с ориентацией плоскостей уже потребуют применять ротационный или призменный нивелир. Комбинированные же модели либо дают крест из линий с дополнительными точками для построения, либо совмещают ротационную головку с призмами для построения дополнительных линий: тут уже выбирайте по потребностям. Например, при облицовке стен плиткой наличие и горизонтали по кругу, и нескольких вертикалей очень удобно.

Но, чтобы точно построить хоть линию, хоть плоскость, надо знать направление истинной вертикали. То есть нивелир перед началом разметки сам должен быть выверен. Простейший вариант – это пузырьковый уровень: дешево, сердито, но неудобно, особенно, если уровень приходится часто переносить. Самовыравнивающиеся механизмы хотя бы на основе маятника (у них излучатель выставляется примитивнейше, благодаря силе тяжести) уже удобнее, но имеют ограниченный угол наклона корпуса, в котором возможна самоустановка (амплитуда качания маятника ограничена конструкцией), из-за трения в механизме могут давать дополнительную погрешность, а при намеренной установке под углом нуждаются в блокировке маятника. Более сложные нивелиры используют систему датчиков-инклинометров и сервоприводов, они точнее и имеют более широкий диапазон углов установки, но, конечно, и дороже.

Удачной покупки!

Какой лазерный уровень построитель плоскостей 360 лучше выбрать

Чтобы выбрать лучший лазерный уровень важно определиться, с какой целью он будет использоваться. На данный момент наиболее точные замеры помогают выполнять лазерные агрегаты, при помощи которых на плоскостях можно создавать отвесные, горизонтальные или перекрещивающиеся под прямым углом лазерные линии.

Классификация лазерных построителей




Наиболее простым уровнем лазерного типа считается точечный построитель, проецирующий один луч. Такие инструменты имеют плоскую поверхность, позволяющую прикладывать их к стенке для получения прямых линий. Точечные уровни чаще всего используются в быту, поскольку позволяют выполнить выверенную до миллиметра разметку для поклейки обоев, укрепления полок или картин.

Лучшими в данной категории признаны модели Bosch GPL 5 c, DeWalt DW 083 K и Geo-FennelDuo-Pointer.

Если планируются сложные монтажные работы, потребуется более технологичное приспособление – линейный нивелир. Такие устройства, позволяющие создавать прямые линии из лучей, расходящихся в разных направлениях, и работать с промежуточными точками подходят для нанесения разметки не только на стены, но и на пол или потолок. Подобные уровни, среди которых выбор пользователей чаще всего падает на модели CONDTROL XLiner Combo Set, Laser LevelPro3 и CONDTROL  XLiner Duo, широко применяются при выполнении работ в области ремонта, отделки и монтажа.С помощью этих нивелиров проецировать лучи можно исключительно нафрагмент объекта, на который направляется инструмент. Чтобы выполнить разметку на противолежащей стене, нивелир придется повернуть.

Еще большие возможности открывают ротационные инструменты, в которых лазер излучается не из боковой части устройства, а размещенной вверху головки ротации. Соответственно, он может охватывать пространство в радиусе 360°. Некоторые модификации таких инструментов способным проецировать не только горизонтальные, но и вертикальные лучи, что делает их особенно эффективными при строительстве больших объектов. Чаще всего лазерный построитель плоскостей 360 с дальностью излучения до 80 м используют профессионалы. Стоят такие приспособления намного больше, чем точечные или линейные. В видео обзоре представлены лучшие моделей  уровней от Bosch.

Видео:

Дополнительная информация: Строители с опытом пользуются высокоточными лазерными уровнями, поскольку возводимые ими сооружения должны соответствовать государственным санитарно-гигиеническим нормам. В быту такая потребность отсутствует, что позволяет использовать более дешевые инструменты.

На что обратить внимание при выборе лазерного уровня

Определившись, для чего необходим лазерный построитель, перед его покупкой стоит проанализировать другие важные параметры, в том числе:

  • Особенности конструкции;
  • Технические параметры;
  • Присутствие дополнительных механизмов;
  • Широкая функциональность.

Практически каждый обзор лазерных нивелиров включает такой важный параметр, как дальность измерений. На рынке представлены устройства, позволяющие наносить лучи на расстоянии от 5 до 400 м. Для эксплуатации в бытовых условиях лучше всего выбирать приборы, позволяющие выполнять измерения на расстоянии максимум 20 м, так как такие устройства будут стоить гораздо дешевле, чем профессиональные и расходовать меньшее количество заряда батареи.

Самыми лучшими решениями в этой категории специалисты называют: Bosch PLL 360, KAPRO 888 и ADA Cube 360 . Эффективен у популярен построитель Bosch PLL 360, при помощи которого можно строить горизонтали длиной до 20 м вокруг прибора. Это отличный вариант, который могут использовать как частные лица, так и профессионалы.

Уровень лазерный Bosch PLL 360 вытовой



Уровень KAPRO 888

Если планируется крупномасштабное строительство или работы на открытой территории, стоит отдать предпочтение устройствам, способным наносить лучи на расстоянии 50 м и более.

В зависимости от особенностей конструкции, лазерные нивелиры могут проецировать разное количество лучей с разной направленностью. Самые дешевые агрегаты способны проложить не более 1-2 линий, чего вполне достаточно при выполнении отделочных работ, комплектации мебели или нанесении разметки расположения на стене каких-либо объектов.

Если конструкция позволяет создавать перекрестные лучи, нужно заранее уточнить, предусмотрена ли возможность использовать их по отдельности. Если это так, можно не только сэкономить батарею, но и избежать попадания лучей в глаза работников.Когда работы проводятся в большом помещении и при их выполнении задействовано несколько строителей, стоит отдать предпочтение уровню, позволяющему одновременно работать с несколькими лучами.

Определяя, какой лазерный уровень лучше, стоит учесть, что стоимость ротационных механизмов редко опускается ниже 140$ (если речь идет о моделях, позволяющих построение только одной плоскости), а цена качественного профессионального оборудования начинается от 350 $. Использование в быту таких дорогостоящих агрегатов чаще всего не оправдывается, ведь даже простые модели часто имеют хороший набор возможностей, полностью удовлетворяющих нужды не только домовладельцев, но и специалистов, ежедневно использующий в своей работе лазерную измерительную технику.

Погрешности: насколько они опасны

Какое бы отличное качество не имел лазерный уровень, этот инструмент может допускать некоторые погрешности в измерениях. Поскольку избежать этого явления нельзя, производители всегда указывают существующие погрешности в технической документации.Показатели высчитываются в миллиметрах на каждый метр прохождения луча лазера. Чем меньше данный параметр, тем более точные измерения позволяет производить данный прибор.

Дополнительные приспособления и функции

Многие современные лазерные уровни имеют функцию самонивелирования, обеспечиваемую встроенным компенсатором, способным реагировать при отклонении устройства от начального положения. Их называют самовыравнивающимися.Если такой нивелир неправильно установлен, устройство подаст световой или звуковой сигнал. Также оператор будет иметь информацию об отклонении прибора при порывах ветра или случайном задевании прибора. Как только он будет возвращен в нормальное положение, звуковые оповещения прекратятся.

Функция самовыравнивания намного эффективнее пузырькового приспособления, используемого в лазерных уровнях старых моделей, поскольку позволяет установить агрегат с точностью до 1-2°. Но она будет мешать работе, если разметку потребуется нанести под конкретным углом.

Многие современные приборы имеют функцию самоотключения, позволяющую экономить заряд батареи и срабатывающую, когда устройство не используется на протяжении определенного промежутка времени.

Другими популярными и значительно облегчающими работу дополнительными приспособлениями выступают:

  • Штативы;
  • Очки;
  • Крепления;
  • Приемники;
  • Чехлы;
  • Сменные аккумуляторы.

Работы в помещении: особенности выбора построителя

Чаще всего для работ в помещении пользователи выбирают недорогие лазерные уровни, в том числе популярные модели ADA Quadrant А00357 и Kapro 891. Хотя стоимость таких агрегатов не превышает 30$, они достаточно функциональны, поскольку позволяют строить под прямым углом одновременно две линии, что весьма удобно при оформлении стен и укладке плитки.

Дорогие модели, цена которых не превышает 80 $, могут проецировать вертикальные и горизонтальные линии, позволяющие создавать 2D проекцию. К этой категории относится большое количество приспособлений, в том которых входят ADA CubeProfessionalEdition, Hitachi HLL 20 HTC-H00103, Condtrol MX2 1-2-085 и BoschQuigo II. В данном случае лучше выбирать лазерный уровень нивелир, выпускаемый известным брендом: чаще всего это является гарантией хорошей комплектации и проверенных технологических решений. Если устройство вам необходимо только для выполнения домашних работ – не раздумывая останавливайте выбор на устройствах данной категории, желательно – покупайте агрегаты с фирменным штативом или подставкой, гарантирующими максимальную точность измерений.

Выбор уровня для работ на улице и сложных технических манипуляций

Сложнее всего сделать правильный выбор тем, кто не знает, как выбрать лазерный уровень для профессионального использования. В этом случае прибор будет эксплуатироваться постоянно, с его помощью потребуется решать сложные технологические задачи в тяжелых условиях эксплуатации.

При выборе механизмов для проведения работ на открытых территориях, в первую очередь следует учесть такой фактор, как температурный диапазон, при котором будет эксплуатироваться агрегат. Чаще всего лазерные уровни и построители используются при температурах от 5 до 40°С, которые также подходят для использования в отапливаемых помещениях. Если работы планируется выполнять в холодное время года, то рабочий диапазон устройства должен составлять от -10 до 40°С. Среди устройств, соответствующим данным параметрам следует упомянуть KaiTian 5 Lines 6 Points, ADA 2D BasicLevel и KAPRO 888.

Особенного внимания заслуживает построитель ADA 2D BasicLevel, оснащенный 3 вращающимися головками, что позволяет создавать трехлинейную разверстку. Дополнительными преимуществами модели можно назвать хорошую видимость линии даже на больших расстояниях и высокую точность построения. В результате этот агрегат в любом рейтинге находится выше не только бюджетных, но и профессиональных дорогостоящих моделей. Хороша и его комплектация, в которую входят крепление и магнитная мишень.

Построитель лазерный модель ADA 2D BasicLevel Китайский



Видео:

На открытых участках рекомендуется использовать оборудование, имеющее высокий класс электрической защиты (не ниже IP54), например, выбор может пасть на модели KACKAD 2K-IP или ADA 6D Maxliner. В этом случае оборудование будет надежно защищено от попадания влаги и частиц пыли.

Построитель KaiTian 5 Lines 6 Points

Лазерные нивелиры, которые будут использоваться на открытых пространствах обязательно должны иметь штатив для крепления. Если для работы в закрытых строениях можно обойтись приспособлением, позволяющим закрепить агрегат на стене или маленьким штативом, то для выполнения более серьезных работ рекомендуется приобрести более серьезное вспомогательное оборудование, той же модели, чтобы оно подходило по диаметру резьбы.

Одна из особенностей технологичных лазерных нивелиров – возможность создания лазерных плоскостей в форматах 2D и 4D, а также проецирования точек отвеса.

Стоимость устройств данной категории начинается от 110$. Ее хорошим бюджетным представителем, входящим практически в каждый топ лазерных уровней, является Condtrol INFINITER CL5, позволяющий быстро и качественно проводить проектные работы на участках со сложным рельефом и в постройках с обилием конструкционных решений.

Не менее эффективен лазерный уровень Bosch PLL 360. Стоимость агрегата начинается от 130$, но при этом нивелир обладает прекрасным набором функций, в том числе возможностью построения не только прямых и перекрестных, но и круговых линий.

Итак, качественный лазерный уровень – незаменимый помощник для каждого, кто занимается строительными и ремонтными работами. Качественное устройство позволяет сэкономить время работника и выполнить максимально точную разметку вне зависимости от сложности и локализации объекта. Большинство рейтингов предлагает отдать предпочтение устройствам средней ценовой категории, отличающимся прекрасной функциональностью и простотой использования.

Хотя представленные в данном обзоре модели относятся к разным сегментам, из них можно выбрать наиболее удачные решения исходя из соотношения качества и цены, а также сферы использования. В топ вошли лазерный недорогой комбинированный построитель китайского производства KaiTian 5 Lines 6 Points стоимостью в 50$. А в соотношении профессиональный уровень нивелир ADA TopLiner 3×360 ценой в 350$. Эти модели пользовались большем спросом. Развитие в этом направлении идет постоянно и появляются всё новые модели.

Сравнительный видео обзор лазерных уровней и построителей

Видео:

Видео:

vchemraznica. ru

Лазерный построитель плоскостей — что это такое и для чего он нужен

Сегодня, это достаточно сложный электронный прибор, который наглядно показывает горизонтальный и вертикальный уровень видимыми лазерными линиями.

Хотя изначально, это был простой ватерпас (пузырьковый уровень) с включаемой лазерной точкой, которая служила как бы продолжением строительного уровня.

Точность такого простого прибора конечно же была достаточно низкой, как минимум такой же как у ватерпаса 0,5мм / 1м, то есть 5мм на 10 метров.

Поэтому такие строительные уровни с лазерной точкой не прижились у профессионалов — строителей, но всё изменилось, как только на рынке измерительного инструмента появились лазерные построители плоскостей.

Дак что же такое современный лазерный построитель плоскостей. Это прибор внутри которого подвешен маятник (компенсатор), на котором в строгом положении закреплены лазерные излучатели.

Лазерный излучатель пропускает лазерный луч через цилиндрическую призму, которая в свою очередь преобразует луч в линию.

Точность современных лазерных построителей плоскостей достигает очень хороших показателей: от 0,3мм на 1метр до 0,1 мм/м, это в пять раз точнее, чем обычный строительный пузырьковый уровень.

Конечно скептически настроенных строителей к такой точности ещё много, но не доверять таким построителям плоскостей нет оснований, так как их работа основана на принципе обычного отвеса, а простому отвесу у нас доверяют все, ибо точнее устройства не существует.

Устройство

В продолжении ответа на вопрос, что такое лазерный построитель плоскостей, можно сказать, что это отвес с излучателями, а чтобы он быстрее останавливался под маятником расположены магниты, которые создавая магнитное поле заставляют металлический маятник быстро справляться с колебаниями.

Поэтому, при небольших отклонениях стержень маятника всё равно установится в строго вертикальный уровень подобно нитяному отвесу, то есть с компенсирует наклон корпуса прибора.

В основном рабочий диапазон компенсатора 3 — 4°, если наклон будет превышать данный градус, то построитель плоскостей начнёт автоматически вам подавать сигнал, что наклон слишком велик и он не может сам выровняться, таким образом прибор просит поставить его на более ровную поверхность.

Так же сегодня существуют лазерные построители плоскостей с более сложными, продвинутыми электронными маятниками на сервоприводах, это компенсаторы, которые устанавливаются в уровень по средствам точных электронных инклинометров.

Они с большой точностью определяют отклонение от горизонта, и уже с помощью сервоприводов (маленьких моторчиков) устанавливают маятник точно в уровень, но стоимость таких лазерных построителей плоскостей с электронными компенсаторами на порядок выше.

Виды оптических схем

Лазерные построители плоскостей бывают разных оптических схем. Минимальная схема — это лазерный крест h3/V1 — одна горизонталь и одна вертикаль. Раньше выпускались и с одной плоскостью либо с той либо с другой, но целесообразность такого построителя лазерной плоскости была поставлена под сомнения, поэтому стали выпускать приборы с минимальной оптической схемой h3/V1.

Максимальная оптическая схема h5/V4/1D — горизонтальная плоскость 360° по всему периметру, 4 вертикальных или 2 вертикальных по 360°, и точка отвеса вниз, точка отвеса вверх образуется на пересечении двух вертикальных плоскостей на потолке.

Исходя из количества плоскостей различают 3d, 4d, 5d и 6d построители, то есть цифра говорит о том, сколько плоскостей есть у этого прибора.

Лазерный построитель плоскостей очень удобен в любой строительной разметке, с ним на много проще, точнее и быстрее получается работать, и как следствие повышается производительность и качество работ.

Многие думают, что это очень ломкий и не надёжный прибор, но как показывает практика, ремонт лазерного построителя плоскостей требуется крайне редко, если обращаться с ним подобающим образом.

Чаще всего он сбивается из-за частых падений на стройплощадке, поэтому может потребоваться юстировка внутренней системы.

Полезные статьи: Как разобрать и настроить ADA ARMO 3D, Обзор дальномера лазерного ADA COSMO 40, Обзор лазерного нивелира ADA 2D Basic level, Обзор лазерного нивелира RGK PR-3D

Какие, по Вашему мнению, ещё минусы у этого прибора? Ваш отзыв очень важен для людей.

Вступайте в наш Telegram канал и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

www.laser-level.ru

Лазерный уровень (построитель плоскостей)

Всем привет! Давно появились мысли дополнить комплект своего инструмента такого рода девайсом. Изначально и приглядывался к относительно недорогим приборам, и всегда интересовало насколько они являются работоспособными. В этом обзоре попробую разобраться в «профпригодности» данного экземпляра. Посылка пришла немного помятой, но к счастью прибор не пострадал. Картонный коробок без каких либо намеков о принадлежности девайса к какому-нибудь бренду. Но точно в таком же корпусе продается прибор под названием DEKO LL02. Комплектация самая минимальная, то есть само устройство и инструкция. Производитель заявляет следующие технические характеристики: Горизонтальная точность: ± 0,5 мм / м Вертикальная точность: ± 0,5 мм / м Время самовыравнивания: Диапазон работы компенсатора: ± 4° Угол проецирования: вертикальный ≥ 110 °; горизонтальный ≥ 120 ° Рабочее расстояние: до 10 м Мощность лазера: ≤ 1mW Длина волны: 650 нм Безопасность лазера: класс 2 Рабочая температура: от -10 до 50 ℃ Питание: батарейки типа AA1.5 * 2шт Вес: 493g Размеры: 17.3 * 10 * 9cm И так, устройство оборудовано двумя лазерами проецирующими на стену вертикальную и горизонтальную пересекающиеся линии. Лазеры смонтированы на маятнике, который подобно отвесу самовыравнивается, таким образом располагая лазерные проекции по уровню. Вид спереди с окошком для лазеров. На одной из боковых поверхностей расположен ползунок, передвигая который можно блокировать маятник с лазерами для транспортировки девайса. Правда для такого устройства желательно наличие какого-нибудь кейса. С другой стороны пусто. Сзади находится отсек для двух батареек типа АА. Сверху расположены две кнопки позволяющие по-отдельности включать вертикальную и горизонтальную линии. Недостатком можно назвать отсутствие соответствующих обозначений на кнопках. Зато есть индикация красным светодиодом, какая из кнопок находится во включенном положении. Ход кнопок легкий и плавный с характерным легким щелчком. Также сверху находится шнур для возможности подвесить устройство. Основа устройства состоит из двух частей. Плоской алюминиевой площадки с резиновыми ножками и отверстием с резьбой 5/8 дюйма по центру, для установки на штатив. Посредством трех регулировочных винтов площадка эта соеденина с пластиковой базой. На которой расположены два пузырьковых уровня для предварительной установки прибора. Также на ней нанесена градусная шкала с ценой деления 5 градусов, для позиционирования устройства. Вращение устройства вокруг своей оси очень легкое и без заеданий. Присутствует небольшой радиальный и осевой люфт, но как показала практика на работе это не отражается. С одной стороны такое исполнение опорной площадки не дает возможности установки на неровную поверхность, как например приборов на конических ножках Мне приходилось держать в руках пару моделей вышеупомянутых, так вот при выкручивании этих ножек для регулировки прибора по уровню, они начинают люфтить. Конструкция сабжа лишена этого недостатка. Не охарактеризую ее как абсолютно неподвижную, но все же она значительно жестче. По поводу пузырьковых уровней. Изначально мне показалось, что конструкторы немного перемудрили с их количеством. Ведь много моделей имеют только один круглый пузырьковый уровень. Но в процессе такой вариант регулировки мне показался тоже довольно удобным. Субъективно даже более удобный чем с круглым уровнем. В данном случае два пузырька отвечают за две плоскости. Одним из регулировочных винтов изменяется положение обоих пузырьков, его я использую довольно редко. Остальные два винта отвечают каждый за свою плоскость и соответственно свой уровень. То есть вращая один из этих винтов, это никак не отображается на допустим уже отрегулированном другом. Возможно я заморочено описал этот процесс, но на деле все довольно легко, в конце выложу ролик с демонстрацией. Поворотная база со шкалой должна как бы компенсировать отсутствие боковых лазеров как у более дорогих моделях. Что должно позволять размечать все четыре стены помещения вращая прибор на 90 градусов (но это в теории — на практике это не особо работает). К минусам можно отнести отсутствие винта для точной регулировки вращения. Понял я это, пытаясь попасть в метку на стене на расстоянии 3 метров. Задание хоть и не сложное, но заняло некоторое время, ведь поворачивая устройство всего на пол градуса, линия на стене смещается на два с половиной сантиметра. Прежде чем перейти к описанию произведенных мной тестов, хочу показать реальные размеры девайса, они немного отличаются от заявленных в характеристиках. Реальная высота с полностью закрученными регулировочными винтами — 186 мм. На фото в отрегулированном состоянии максимальная ширина площадки 110 мм Начну, пожалуй, со времени самовыравнивания, так как с этого и начинается работа с девайсом. Обозреваемый инструмент вкладывается в 4 секунды до полного успокоения маятника. Чувствуется наличие магнитного успокоителя. Кстати прибор никак не сигнализирует в случае выхода из диапазона самовыравнивания. Положительной стороной этого недостатка есть возможность установки прибора в любом положении с предварительно заблокированным маятником. Проверку точности горизонтальной линии производил при помощи гидроуровня. Дабы не выкладывать кучу фото этого процесса — приведу схему. Установив прибор приблизительно по центру комнаты шириной 5 м, отметил две точки по краям лазерной линии на одной из стен (длина линии составила около 5 м), потом повернул прибор на 180 градусов и отметил две точки на противоположной стене. Гидроуровень показал отклонение меток в пределах одного милиметра, что очень даже неплохо. Не буду лукавить — такой метод тоже не самый точный, так как такие факторы как толщина лазерной линии около 3 мм, толщина метки и поверхностное натяжение воды в совокупности не наилучшим образом влияют на точность измерений. Но все же я постарался максимально выверить свои действия. Вот так выглядели метки Следующим действием я повернул прибор таким образом, что бы правый конец лазерной линии совпал с меткой левого конца и наоборот. Метки оставались в пределах толщины линии, максимальное отклонение не больше милиметра. Далее проверка перпендикулярности линий. На расстоянии 2 метра от центра отмечаю по одной точке вверх, влево и вправо. Измерил расстояние между точками по диагонали, с обеих сторон получился одинаковый размер 2829. Согласно Теоремы Пифагора должно было получится 2828,4. Следовательно перпендикулярность соблюдена. Так же пробовал сверится с традиционным отвесом, на высоте около 3 метров погрешность составила приблизительно милиметра полтора. С точностью более менее все ясно, она как минимум не выходит за рамки заявленной погрешности, а по факту получились вполне даже неплохие показатели. Во-время проверки точности, также замерил угол проецирования лазерных линий. Как оказалось угол горизонтальной линии далеко не 120 градусов. Перепроверил на разных расстояниях — реальный угол получился 90. А вот с вертикальной линией дела обстоят намного лучше — угол проецирования составляет 103 — 105 градусов. При этом относительно горизонта распределяется он не равномерно. Так, над линией горизонта, угол составляет 65 градусов, а ниже нее 40. И это правильно, так как в большинстве случаев прибор будет располагаться значительно ниже центра помещения, а проекция будет приблизительно одинаково отражаться на полу и потолке. На деле это выглядит следующим образом: высота помещения 2900 мм, расстояние от пола до горизонтальной линии 800 мм, расстояние от стены до устройства 2500 мм Заключительным тестом стал замер толщины линии. Замерял в солнечный день в помещении, к слову яркость лазера не самая высокая, под прямыми лучами солнца линию плохо видно даже со специальными красными очками. На участках стен куда ложиться тень — линию видно и без применения очков. И так с расстояния 2.5 м толщина линии составила около двух миллиметров (на фото немного сместил линейку) на расстоянии 5 м толщина линии приближается к 3 миллиметрам Но не все так однозначно, в более темном помещении с расстояния 5 метров толщина линии составила уверенные за 6 мм. Уменьшив расстояние до 2.5 метров и добавив освещения результат оказался такой же как и в самом первом замере Пробовал делать замеры на расстоянии 10 метров, но на разных поверхностях толщина линии колебалась от 6 до 10 мм, а границы ее были не совсем четкие. Поэтому, предлагаю считать оптимальным радиусом работы обозреваемого прибора — 5 метров. Определив точность девайса, решил с его помощью проверить правильность установки дверей и окон установленных мной ранее. Как оказалось одно из двух окон имеет незначительное отклонение от уровня. Приблизительно 3 миллиметра при высоте окна 1470 мм. Что сказать, виноват сам — использовал пузырьковый уровень который уже неоднократно ронялся. Естественно, я знал что он врет, но все же попытался как-то выйти из положения. По этому уровню, также, устанавливал двери родителям. Здесь все получилось — отклонение не больше 1 мм. Понимаю, что многие хотели бы увидеть девайс в разобранном виде. К сожалению есть опасение, что собрать обратно не нарушив точности устройства, у меня не получиться. А мне хотелось бы им еще попользоваться. На этом буду заканчивать. Резюмируя можно выделить неплохие показатели точности устройства, и продуманную конструкцию предварительной установки по уровню. Количество проецируемых линий, для моих целей, вполне достаточно. Конечно, хотелось что бы они были ярче. Ну и немаловажно, придется сделать кейс для транспортировки устройства. На этом все, всем спасибо за внимание! P.S.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Лазерный построитель плоскостей: как выбрать уровень

Отвесы и водяные уровни постепенно уходят в забытьё, ведь большинство каменщиков и отделочников пользуются лазерными уровнями и построителями плоскостей, которые позволяют сохранять качество работ при высоких темпах. Мы расскажем вам о разновидностях нивелиров и осепостроителей.



Насколько точным может быть лазерный уровень



Допустимая погрешность подавляющего большинства лазерной измерительной техники составляет порядка 0,2–0,5 мм/м, хотя даже профессиональная техника может иметь погрешность в 0,7–0,8 мм/м. Невысокая точность — это вовсе не признак низкокачественного инструмента, ведь при возведении перегородок действуют одни допуски, а при укладке плитки — совершенно иные.



Стоит понимать, что отклонение при разметке лазерным уровнем относительно, оно зависит от дальности «отстрела» и длины линии, в то время как водяной уровень даёт всегда абсолютную погрешность. Другая особенность в том, что чем больше дальность лазерного луча, тем дороже прибор и тем более качественная и высокоточная оптика в нём используется.

Класса точности около 0,5 вполне достаточно для большинства строительных задач. Другое дело в том, что малейший брак в технике такого класса сводит на нет её способность к столь точной саморегулировке. Основных типов неисправностей две: вместо прямой линии построитель проецирует дугу, либо же построенная ось или плоскость имеют значительное отклонение от нормалей.



Первый тип неисправности связан с использованием низкокачественного стекла или браком линз. Это гарантийный случай, большинство сервисных центров быстро решают эту проблему заменой проецирующего аппарата. Отклонение от вертикали и горизонта — признак плохой балансировки или неисправности маятникового механизма. Такую поломку исправить без специального оборудования довольно сложно, а ведь это и есть сам нивелир, всё остальное — лишь фурнитура.



Поскольку единственным, что может снизить точность прибора является брак, его вероятность следует исключить при покупке или сразу после неё. Для этого предусмотрен ряд тестов, которые также проводят и по мере эксплуатации прибора:

1. Сверка вертикальной оси по нитке с отвесом. Здесь всё очевидно: на 1,5–2 м участке нить должна быть подсвечена полностью.

2. Перестановка от одного края комнаты в другой, то есть встречный прострел. Нивелир нужно устанавливать не ближе 2–2,5 м к одной стене и 7–10 м к противоположной.

3. Круговой обход: луч должен вернуться в исходную точку при последовательном построении плоскости по помещению с перестановкой прибора при каждом перенесении метки.

4. Кривизна вертикали проверяется встречным прострелом линий на полу и потолке.

По комбинации тех или иных отклонений можно более точно определить неисправный узел.



Дальность действия лазерной разметки



Существует достаточно много классов приборов для разных задач. Например, построители осей и плоскостей, используемые во внутренних отделочных работах, имеют дальность в 15–20 м. При построении фундаментов и возведении зданий используют уже совсем иной класс приборов, дальность которых в 2–3 раза выше.



Дальность не всегда зависит от цены, просто инструмент всегда выбирают под конкретные задачи. Это не значит, что высокоточный дальнобойный уровень нельзя использовать внутри помещений, просто он не будет достаточно удобен в применении. К тому же нет смысла подвергать дорогой инструмент дополнительному риску.



Дальность может на поверку оказаться ниже заявленной, причиной чему может быть засветка. Работать с лазерной техникой всегда следует в очках с красными светофильтрами, в них линия видна даже на весьма дальних дистанциях. Основное ограничение в дальности создает рассеяние луча: на дистанции за 100 м он приобретает толщину пальца и сильно расплывается. Точно определить центр такого луча можно с помощью приёмника, который способен работать на дистанциях до 100–120 м.



Угол компенсации



Механизм самовыравнивания предназначен исключительно для калибровки проекции, лазерная техника всегда требует предварительного регулирования по уровню. Для этого в основании прибора имеются регулируемая платформа и дисковый пузырьковый уровень с двумя отметками в виде колец: внутреннее — это точный центр, внешнее — допустимый предел отклонений.



Регулировать штатив каждый раз при перестановке уровня неудобно. Поэтому чем выше допустимый угол отклонения прибора, тем лучше. Важно, однако, чтобы такие возможности не шли в ущерб точности прибора, его также нельзя эксплуатировать в крайних положениях, когда маятник во что-то упирается.

Компенсация положения маятником может составлять до 2–3,5°. Этот параметр обычно не входит в перечень основных характеристик прибора: следует прочитать часть инструкции о подготовке прибора к работе. Там указывается допустимое отклонение, которое маятник способен скомпенсировать без ущерба точности.



Отличие осепостроителя от кросслайнера и построителя плоскостей



Хотя устройство и ключевые характеристики у лазерной разметочной техники похожи, их назначение может быть совершенно разным. Источник света может использоваться всего один, а вот проецирующих и преломляющих аппаратов — несколько. Считается, что чем меньше преломляющих, отражающих и рассеивающих линз, тем лучше, а вот с проецирующими оптическими приборами все обстоит ровно наоборот. Простейшие лазерные уровни проецируют один или два перпендикулярных лазерных луча. Иногда добавляется третий, расположенный поперёк горизонтального, такой осепостроитель хорошо подходит для разметки углов.



Кросслайнер не является построителем плоскостей как таковым, ибо угол его разворота ограничен. Он проецирует на поверхностях горизонтальную и вертикальную линии, иногда имеется луч вертикального отвеса (надир). Для горизонтальной линии угол разворота может составлять 120–180°, для вертикальной есть возможность сразу выделить секущую плоскость противоположных стен и потолка — угол разворота более 200°.



Построители плоскостей или лазерные нивелиры имеют возможность постановки сплошной горизонтальной плоскости. Иногда комбинированные приборы отмечают и часть линии вертикального отвеса, а специальная техника способна строить даже наклонные плоскости. Для построения сплошной плоскости используется гироскопический источник света или зеркало, вращающееся с высокой скоростью. Такие приборы обладают высокой дальностью и имеют весьма малую погрешность.



Специальные функции лазерной техники



Большинство людей привыкли воспринимать лазерный луч как красный, однако длина волны источника света может быть разной. Это одна из ключевых характеристик прибора, но весьма специфичная. Считается, что зелёные лазеры более дальнобойные, и при работе с ними глаза меньше устают, но такая техника имеет обоснованно высокую стоимость.



Другой момент — количество лазерных излучателей. Высокой точностью и надёжностью характеризуются приборы с одним источником и монолитной рассеивающей линзой. Объясняется это тем, что прецизионную линзу изготовить гораздо проще, чем выполнять сборную конструкцию со столь же точной взаимной ориентацией компонентов. С другой стороны, наличие нескольких лазеров позволяет выключить неиспользуемые плоскости для экономии заряда батарей.

Источник питания, к слову, может быть как сменным, так и перезаряжаемым. Сейчас осуществляется массовый переход на Li-Ion аккумуляторы, в крайнем случае, можно купить перезаряжаемые элементы питания нужного формата.



Среди важнейших функций отметим блокировку маятника, возможность работы без включения выравнивания и саму систему нивелирования. Она может иметь дополнительные элементы индикации и управления: сообщение о выходе на режим, настройку наклона плоскости, часто устройство может управляться пультом ДУ.

К прочим тонкостям можно отнести показатели прочности, а также степень пыле- и влагозащиты корпуса, возможно наличие защиты от ударов и падений. Отдельно оценивается эргономика элементов управления, подстроечного уровня и регулировочных винтов.



Базовая и расширенная комплектация прибора



В базовый набор поставки входит сам нивелир, инструкция, несколько сменных элементов питания или зарядное устройство, а также очки со светофильтром, соответствующим длине волны лазера. Обязательно наличие футляра с мягким вкладышем — без него прибор очень плохо переживает транспортировку.



В расширенный комплект может входить приёмник луча, запасные стекла для окошек, дистанционный пульт. Некоторые модели нивелиров поставляются вместе со штативом, зачастую очень неплохого качества. Среди приятных мелочей могут оказаться мишени, фиксаторы на магнитах или присосках, всевозможные переходники и адаптеры для крепления к штативам и штангам. Подобные дополнения могут быть очень важны, ибо зачастую подобрать подходящий коннектор или адаптер для лазерного уровня весьма непросто.

http://www.rmnt.ru/ — сайт RMNT.ru

digest.wizardsoft.ru

Лазерный построитель плоскостей на 5 линий Mtian

Обзор лазерного построителя плоскостей на 5 линий. Долго и много искал на просторах интернета хоть каких-то вменяемых обзоров и тестов подобных девайсов. Не нашел, но прибор был нужен. Понадеявшись на отзывы на странице самого продавца, я сделал заказ. Доставка из Китая в Украину заняла ровно месяц. Прибор пришел в коробке, которая была в пенопластовой упаковке. Толщина пенопласта 1,5 см. Посылка пришла на удивление целой и без сильных повреждений.

Вот что умеет описываемый построитель плоскостей, честно скажу, что картинку взял от «породистого» осепостроителя, но сути это не меняет.

Видео распаковки посылки

Внутри посылки была коробка, в которой был сам построитель плоскостей, блок питания 5В 1А для американской розетки, переходник на евророзетку, очки из красного пластика, ремень для транспортировки коробки.

У очков был отломан один край, поэтому они вообще не держаться в оправе. Буду требовать компенсации у продавца.

Коробка внутри имеет вставки из материала, который помогает предохранить прибор от ударов.

Пластик, из которого сделан корпус данного прибора, имеет достаточно красивый вид. Есть ручка для более удобного переноса с места на место. Включается прибор поворотом ручки, на боку корпуса. Также эта ручка выполняет функцию блокировки маятникового механизма, благодаря чему транспортировка становится безопасной, даже при сотрясениях.

На верхней части имеется пузырьковый уровень и три кнопки: H, V, Out door H – включает или выключает горизонтальную лазерную линию. Поочередное нажатие кнопки V последовательно включает вертикальные линии или выключает все сразу. Включение горизонтальной линии и вертикальных литний, не зависят друг от друга. Тоесть если нужна только горизонтальная линия – включил и работешь. Нужна вертикаль, но без горизонтали – пожалуйста.

Кнопка Out door используется для работы в условиях яркой освещенности, в основном на улице днем, и я на просторах интернета встречал мнения, что если нажать эту кнопку, то лазер начинает ярче светиться, поэтому с ним можно работать днем на солнце. Это все не так, и при нажатии этой кнопки лазер ярче не светит. Этот режим используется совместно со специальным приемником, цена которого почти такая же, как и у самого прибора, и я видел видеоролики «породистых» построителей плоскостей, в которых объясняется как это работает. Думаю кому интересно, могут найти эту информацию. Также если включить прибор при нажатой кнопке Out door, то он перестанет сигнализировать (пищать), если отклонение от вертикали составляет более 3-х градусов. Все это я показал на видео в конце данного обзора.

Прибор имеет 3 ноги, которые вращаются. С их помощью можно отрегулировать вертикальное положение. Честно говоря, прибор достаточно капризный, и пищит даже находясь практически в вертикальном положении. Но это не доставляет неудобств. Если ставить вертикально, то все нормально. Вертикаль помогает настроить встроенный пузырьковый уровень.

Батарейный отсек легко открывается, установка и съем аккумуляторов не составляет труда. Крышка не люфтит. А вот положение аккумуляторов слегка не привычное, все они направлены плюсовым полюсом вверх, а не поочередно, вверх и вниз, как например, я к этому привык в детских игрушках.

Рядом с батарейным отсеком имеется гнездо, для подключения блока питания. Я считаю что эта фича редко используемая, но оооочень нужная в критических ситуациях, если сели батарейки, а новых взять негде.

Осеопостроитель можно закрепить на штатив. Отверстие для штатива имеет резьбу 5/8 дюйма. У меня есть фотоштатив, и ранее я заказал переходник на ебее, в названии которого было написано что-то типа такого: 6in1 1/4″ 3/8″ screw & 5/8″ ebay.com/itm/230468200261 – не покупайте, это все фигня, там реально резьба 3/8”, а не 5/8”. Если кто захочет все-таки купить переходник, то надо помнить что использование фотоштатива вносит ограничение – не будет отвеса, потому как нижняя точка будет закрыта переходником, также эти переходники по цене приближаются к стоимости дешевого штатива в офлайне, поэтому вообще не вижу смысла его использовать. Я решил купить обычный строительный штатив, тем более он сделан так, что функция отвеса сохраняется.

Вес прибора составляет 904 грамма, с тремя аккумуляторами 982.

Энергопотребление, как по мне, очень даже не уровне. В первый день у меня не было амперметра и я, полностью зарядив свои аккумуляторы емкостью 1,9 а/ч, оставил прибор со всеми включенными линиями на длительное время. Для замера использовал секундомер. Так и не дождавшись момента, когда сядут аккумуляторы, я выключил его на отметке 6 часов 55 минут и лег спать. На следующий день у меня появилась возможность сделать измерения мультиметром и вот что из этого вышло (ниже приведены комбинации включения H — горизонтальной и V — вертикальной линий): H 50 мА включена только горизонтальная линия V1 40 мА включена только первая вертикальная линия HV1 90 мА включены горизонтальная и первая вертикальная линии V1V2 75 мА включены первая и вторая вертикальные линии V1V2V3 140 мА включены все три вертикальные линии HV1V2 120 мА включены горизонтальная и две вертикальные линии HV1V2V3 180 мА включено все

Попытался разобрать данный прибор. Но из-за того, что там много тонких проводов, а половинки соединены шлейфами, я побоялся их вытаскивать. Поэтому сфотографировал лишь то, что можно было увидеть, приподняв крышку.

Тонкие провода на данном фото использованы из-за того, что они соединяют маятниковый механизм с корпусом, и если их сделать толстыми, то механизм утратит точность, провода попросту будут мешать.

Работа построителя плоскостей

Линии достаточно хорошо видно при работе в помещении без солнца. Я работал на северной стороне, но думаю что если работать днем на солнечной стороне, то видимость будет не очень хорошей. Толщина линии составляет 2 мм, чего будет достаточно для выполнения работ. С изменением расстояния толщина линии не изменяется, по крайней мере на 5-7 метрах. На линиях имеются 3 точки, думаю их сделали как раз для работы при ярком освещении. На пересечении вертикальной и горизонтальных линий тоже есть точка, но почему-то она находится не на самом пересечении, а немного смещена. Думаю дело в криворуком рабочем, который собирал внутренности этого прибора.

При работе с прибором его можно свободно вращать, наводя ту или иную вертикальную линию в нужное место. Имеется шкала в градусах, что я думаю будет очень полезно, если надо повернуть плоскость на конкретное количество градусов. Также есть ручки микроподстройки вертикальных линий – очень полезная штука, без которой использование прибора было бы очень неудобным.

Есть точка отвеса – это лазерная точка, которая светит вертикально вниз на пол из отверстия для штатива в нижней части корпуса. Если при этом включить все вертикальные линии, то на потолке образуется их пересечение, в виде креста, и условная прямая, проведенная между точкой отвеса на полу и пересечением на потолке, будет строго вертикальна. Если же эту вертикаль отбивать с помощью отвеса – то, во-первых, на это нужно два человека, а во вторых, если потолок высокий, то эта работа превращается в «ацкий» труд. А с помощью данного прибора делать это одно удовольствие.

Точность

Ну и теперь о самом главном, на сколько точно работает построитель плоскостей. Для измерения точности по вертикали я использовал отвес, длинна которого составляла 2,7 м. При подсвечивании отвеса (это когда крутишь ручку микороподстройки и вертикальная линия медленно движется в сторону) нить начинала светиться красным цветом по всей длине. Но сказать, что лазерная линия совсем вертикальная – не могу. Потому что при наведении лазером на нить, сначала подсвечивалась его нижняя часть и постепенно подсветка доходила до самого верха. Но так как нить оказывается подсвеченной полностью по всей длине, то можно считать, что погрешность измерения составляет до 2-х мм (считаю, что все же это 1 мм) на длине 2,7 м.

Проверку горизонтального луча я проводил с помощью способа, описанного кем-то в интернете. Суть метода такова: в одном углу комнаты ставим прибор и делаем отметки на лазерной линии в разных точках стены, в начале и в конце. После этого переносим прибор в другой угол комнаты, выравниваем его так, чтобы лазерная линия совпадала с отметкой на стене, и в идеале обе отметки должны остаться на лазерной линии. У меня так и получилось. На счет заявленной продавцом величины погрешности, хочу уточнить, что такой точностью (1 мм/7м) не обладают даже «породистые» построители плоскостей, поэтому серьезно к этому я бы не относился. В моих измерениях горизонтальная погрешность составила 1 мм на 5 м и меня это вполне устраивает. Все это есть в видео ниже.

UPD 26.11.2014 Проверил водным уровнем. Расстояние между точками замера около 3-х метров. Вода в трубке четко по лазерной линии.

Проверка взаимоперпендикулярности плоскостей дала положительный результат. Проверял как написано в комментариях.

Выводы

Прибор мне очень понравился. Работать с ним легко и приятно. Осталось проверить, как на долго его хватит, но буду надеяться что все будет хорошо. При покупке очень сильно переживал, что он может «мазать» на сантиметры, ожидания не оправдались, а даже можно сказать что я был очень сильно удивлен его точностью за такие деньги.

По поводу стоимости: на момент покупки его цена составляла 72 доллара или 960 гривен с доставкой. Стоимость «американца», который умеет то же самое, и даже меньше в некоторых моментах ADA 3D Liner 4V составляет 4227 гривен. Платить в 4,4 раза больше не захотелось, поэтому и была сделана эта покупка.

Надеюсь мой обзор был полезен. Желаю всем удачи

mysku.ru

Какой лазерный уровень построитель плоскостей 360 лучше выбрать

Содержание:

  • Классификация лазерных построителей
  • На что обратить внимание при выборе лазерного уровня
  • Погрешности: насколько они опасны
  • Дополнительные приспособления и функции
  • Работы в помещении: особенности выбора построителя
  • Выбор уровня для работ на улице и сложных технических манипуляций
  • Сравнительный видео обзор лазерных уровней и построителей

Чтобы выбрать лучший лазерный уровень важно определиться, с какой целью он будет использоваться. На данный момент наиболее точные замеры помогают выполнять лазерные агрегаты, при помощи которых на плоскостях можно создавать отвесные, горизонтальные или перекрещивающиеся под прямым углом лазерные линии.

Классификация лазерных построителей

Наиболее простым уровнем лазерного типа считается точечный построитель, проецирующий один луч. Такие инструменты имеют плоскую поверхность, позволяющую прикладывать их к стенке для получения прямых линий. Точечные уровни чаще всего используются в быту, поскольку позволяют выполнить выверенную до миллиметра разметку для поклейки обоев, укрепления полок или картин.

Лучшими в данной категории признаны модели Bosch GPL 5 c, DeWalt DW 083 K и Geo-FennelDuo-Pointer.

Если планируются сложные монтажные работы, потребуется более технологичное приспособление – линейный нивелир. Такие устройства, позволяющие создавать прямые линии из лучей, расходящихся в разных направлениях, и работать с промежуточными точками подходят для нанесения разметки не только на стены, но и на пол или потолок. Подобные уровни, среди которых выбор пользователей чаще всего падает на модели CONDTROL XLiner Combo Set, Laser LevelPro3 и CONDTROL  XLiner Duo, широко применяются при выполнении работ в области ремонта, отделки и монтажа.С помощью этих нивелиров проецировать лучи можно исключительно нафрагмент объекта, на который направляется инструмент. Чтобы выполнить разметку на противолежащей стене, нивелир придется повернуть.

Еще большие возможности открывают ротационные инструменты, в которых лазер излучается не из боковой части устройства, а размещенной вверху головки ротации. Соответственно, он может охватывать пространство в радиусе 360°. Некоторые модификации таких инструментов способным проецировать не только горизонтальные, но и вертикальные лучи, что делает их особенно эффективными при строительстве больших объектов. Чаще всего лазерный построитель плоскостей 360 с дальностью излучения до 80 м используют профессионалы. Стоят такие приспособления намного больше, чем точечные или линейные. В видео обзоре представлены лучшие моделей  уровней от Bosch.

Видео: Лазерный уровень Bosch. Лазерный нивелир Bosch. Все модели. Уфа!

Дополнительная информация: Строители с опытом пользуются высокоточными лазерными уровнями, поскольку возводимые ими сооружения должны соответствовать государственным санитарно-гигиеническим нормам. В быту такая потребность отсутствует, что позволяет использовать более дешевые инструменты.

На что обратить внимание при выборе лазерного уровня

Определившись, для чего необходим лазерный построитель, перед его покупкой стоит проанализировать другие важные параметры, в том числе:

  • Особенности конструкции;
  • Технические параметры;
  • Присутствие дополнительных механизмов;
  • Широкая функциональность.

Практически каждый обзор лазерных нивелиров включает такой важный параметр, как дальность измерений. На рынке представлены устройства, позволяющие наносить лучи на расстоянии от 5 до 400 м. Для эксплуатации в бытовых условиях лучше всего выбирать приборы, позволяющие выполнять измерения на расстоянии максимум 20 м, так как такие устройства будут стоить гораздо дешевле, чем профессиональные и расходовать меньшее количество заряда батареи.

Самыми лучшими решениями в этой категории специалисты называют: Bosch PLL 360, KAPRO 888 и ADA Cube 360 . Эффективен у популярен построитель Bosch PLL 360, при помощи которого можно строить горизонтали длиной до 20 м вокруг прибора. Это отличный вариант, который могут использовать как частные лица, так и профессионалы.

Уровень лазерный Bosch PLL 360 вытовой



Уровень KAPRO 888

Если планируется крупномасштабное строительство или работы на открытой территории, стоит отдать предпочтение устройствам, способным наносить лучи на расстоянии 50 м и более.

В зависимости от особенностей конструкции, лазерные нивелиры могут проецировать разное количество лучей с разной направленностью. Самые дешевые агрегаты способны проложить не более 1-2 линий, чего вполне достаточно при выполнении отделочных работ, комплектации мебели или нанесении разметки расположения на стене каких-либо объектов.

Если конструкция позволяет создавать перекрестные лучи, нужно заранее уточнить, предусмотрена ли возможность использовать их по отдельности. Если это так, можно не только сэкономить батарею, но и избежать попадания лучей в глаза работников.Когда работы проводятся в большом помещении и при их выполнении задействовано несколько строителей, стоит отдать предпочтение уровню, позволяющему одновременно работать с несколькими лучами.

Определяя, какой лазерный уровень лучше, стоит учесть, что стоимость ротационных механизмов редко опускается ниже 140$ (если речь идет о моделях, позволяющих построение только одной плоскости), а цена качественного профессионального оборудования начинается от 350 $. Использование в быту таких дорогостоящих агрегатов чаще всего не оправдывается, ведь даже простые модели часто имеют хороший набор возможностей, полностью удовлетворяющих нужды не только домовладельцев, но и специалистов, ежедневно использующий в своей работе лазерную измерительную технику.

Погрешности: насколько они опасны

Какое бы отличное качество не имел лазерный уровень, этот инструмент может допускать некоторые погрешности в измерениях. Поскольку избежать этого явления нельзя, производители всегда указывают существующие погрешности в технической документации.Показатели высчитываются в миллиметрах на каждый метр прохождения луча лазера. Чем меньше данный параметр, тем более точные измерения позволяет производить данный прибор.

Дополнительные приспособления и функции

Многие современные лазерные уровни имеют функцию самонивелирования, обеспечиваемую встроенным компенсатором, способным реагировать при отклонении устройства от начального положения. Их называют самовыравнивающимися.Если такой нивелир неправильно установлен, устройство подаст световой или звуковой сигнал. Также оператор будет иметь информацию об отклонении прибора при порывах ветра или случайном задевании прибора. Как только он будет возвращен в нормальное положение, звуковые оповещения прекратятся.

Функция самовыравнивания намного эффективнее пузырькового приспособления, используемого в лазерных уровнях старых моделей, поскольку позволяет установить агрегат с точностью до 1-2°. Но она будет мешать работе, если разметку потребуется нанести под конкретным углом.

Многие современные приборы имеют функцию самоотключения, позволяющую экономить заряд батареи и срабатывающую, когда устройство не используется на протяжении определенного промежутка времени.

Другими популярными и значительно облегчающими работу дополнительными приспособлениями выступают:

  • Штативы;
  • Очки;
  • Крепления;
  • Приемники;
  • Чехлы;
  • Сменные аккумуляторы.

Работы в помещении: особенности выбора построителя

Чаще всего для работ в помещении пользователи выбирают недорогие лазерные уровни, в том числе популярные модели ADA Quadrant А00357 и Kapro 891. Хотя стоимость таких агрегатов не превышает 30$, они достаточно функциональны, поскольку позволяют строить под прямым углом одновременно две линии, что весьма удобно при оформлении стен и укладке плитки.

Дорогие модели, цена которых не превышает 80 $, могут проецировать вертикальные и горизонтальные линии, позволяющие создавать 2D проекцию. К этой категории относится большое количество приспособлений, в том которых входят ADA CubeProfessionalEdition, Hitachi HLL 20 HTC-H00103, Condtrol MX2 1-2-085 и BoschQuigo II. В данном случае лучше выбирать лазерный уровень нивелир, выпускаемый известным брендом: чаще всего это является гарантией хорошей комплектации и проверенных технологических решений. Если устройство вам необходимо только для выполнения домашних работ – не раздумывая останавливайте выбор на устройствах данной категории, желательно – покупайте агрегаты с фирменным штативом или подставкой, гарантирующими максимальную точность измерений.

Выбор уровня для работ на улице и сложных технических манипуляций

Сложнее всего сделать правильный выбор тем, кто не знает, как выбрать лазерный уровень для профессионального использования. В этом случае прибор будет эксплуатироваться постоянно, с его помощью потребуется решать сложные технологические задачи в тяжелых условиях эксплуатации.

При выборе механизмов для проведения работ на открытых территориях, в первую очередь следует учесть такой фактор, как температурный диапазон, при котором будет эксплуатироваться агрегат. Чаще всего лазерные уровни и построители используются при температурах от 5 до 40°С, которые также подходят для использования в отапливаемых помещениях. Если работы планируется выполнять в холодное время года, то рабочий диапазон устройства должен составлять от -10 до 40°С. Среди устройств, соответствующим данным параметрам следует упомянуть KaiTian 5 Lines 6 Points, ADA 2D BasicLevel и KAPRO 888.

Особенного внимания заслуживает построитель ADA 2D BasicLevel, оснащенный 3 вращающимися головками, что позволяет создавать трехлинейную разверстку. Дополнительными преимуществами модели можно назвать хорошую видимость линии даже на больших расстояниях и высокую точность построения. В результате этот агрегат в любом рейтинге находится выше не только бюджетных, но и профессиональных дорогостоящих моделей. Хороша и его комплектация, в которую входят крепление и магнитная мишень.

Построитель лазерный модель ADA 2D BasicLevel Китайский



Видео: Видео обзор лазерного уровня ADA 2D Basic Level

На открытых участках рекомендуется использовать оборудование, имеющее высокий класс электрической защиты (не ниже IP54), например, выбор может пасть на модели KACKAD 2K-IP или ADA 6D Maxliner. В этом случае оборудование будет надежно защищено от попадания влаги и частиц пыли.

Построитель KaiTian 5 Lines 6 Points

Лазерные нивелиры, которые будут использоваться на открытых пространствах обязательно должны иметь штатив для крепления. Если для работы в закрытых строениях можно обойтись приспособлением, позволяющим закрепить агрегат на стене или маленьким штативом, то для выполнения более серьезных работ рекомендуется приобрести более серьезное вспомогательное оборудование, той же модели, чтобы оно подходило по диаметру резьбы.

Одна из особенностей технологичных лазерных нивелиров – возможность создания лазерных плоскостей в форматах 2D и 4D, а также проецирования точек отвеса.

Стоимость устройств данной категории начинается от 110$. Ее хорошим бюджетным представителем, входящим практически в каждый топ лазерных уровней, является Condtrol INFINITER CL5, позволяющий быстро и качественно проводить проектные работы на участках со сложным рельефом и в постройках с обилием конструкционных решений.

Не менее эффективен лазерный уровень Bosch PLL 360. Стоимость агрегата начинается от 130$, но при этом нивелир обладает прекрасным набором функций, в том числе возможностью построения не только прямых и перекрестных, но и круговых линий.

Итак, качественный лазерный уровень – незаменимый помощник для каждого, кто занимается строительными и ремонтными работами. Качественное устройство позволяет сэкономить время работника и выполнить максимально точную разметку вне зависимости от сложности и локализации объекта. Большинство рейтингов предлагает отдать предпочтение устройствам средней ценовой категории, отличающимся прекрасной функциональностью и простотой использования.

Хотя представленные в данном обзоре модели относятся к разным сегментам, из них можно выбрать наиболее удачные решения исходя из соотношения качества и цены, а также сферы использования. В топ вошли лазерный недорогой комбинированный построитель китайского производства KaiTian 5 Lines 6 Points стоимостью в 50$. А в соотношении профессиональный уровень нивелир ADA TopLiner 3×360 ценой в 350$. Эти модели пользовались большем спросом. Развитие в этом направлении идет постоянно и появляются всё новые модели.

Сравнительный видео обзор лазерных уровней и построителей

Видео: Бюджетные лазерные нивелиры — выбираем лучшее!

Видео: НОВЫЙ МЕГА ОБЗОР!!! СРАВНЕНИЕ ВСЕХ ЛАЗЕРНЫХ УРОВНЕЙ!!!

Видео: Kapro 883 vs Bosch GLL 3-80

Источник

Тематический материал

Похожие статьи:

Как отличить подделку перфораторов Makita

Как найти обрыв провода в стене, простые способы поиска видео

Какую лучшую противопожарную дверь купить в офис

Лучшие редукторы давления воды для квартиры и особенности выбора

Почему мокреют трубах холодной воды и как избавиться от конденцата

Тематические статьи

highlogistic.ru

Лазерные уровни и нивелиры из Китая

Китайский лазерный уровень или нивелир, составляет довольно высокую конкуренцию именитым брендам. Хороший, точный инструмент и при этом за небольшие деньги. Отлично подойдет как для домашнего использования, так и профессионалы найдут для себя то, что соответствует их задачам. Среди массы одинаковых товаров, я выбрал по одной модели, от самых надежных продавцов. Надеюсь, это хоть как то поможет вам определиться с выбором.



Перед тем как приступить к выбору лазерного нивелира, стоит определиться, для каких целей он вам нужен.

Существует три основных принципа, на которых работают уровни:

точечный
линейный
ротационный

Точечный лазерный уровень, это простейшее устройство, которое, по сути, из себя представляет обычную лазерную указку, с приделанным пузырьковым уровнем. Единственным плюсом такого прибора является то, что его точку можно перенести на расстояния больше чем на других устройствах и ее хорошо видно даже в солнечную погоду. На этом все преимущества заканчиваются и появляются одни недостатки.



Линейный лазерный нивелир, это самый продаваемый тип уровней на сегодня. Принцип его работы заключается в том, что на выходе, стоит призма, которая рассеивает луч в плоскости. Таких лучей на уровне может быть до 8 штук, что позволяет размечать стены пол и потолок одновременно в нескольких плоскостях. Благодаря этому его также называют осепостроитель или построить плоскостей. Недостатком данного уровня является как раз та самая призма, которая ослабляет мощность луча и его уже плохо видно далее 10 метров, а на улице в солнечную погоду не видно практически вообще.



Ротационные лазерные нивелиры, считаются профессиональным инструментом, поскольку лишены недостатков линейных уровней и способны проецировать линию на большие расстояния. Принцип его работы заключается в том что обычная лазерная точка, раскручивается движком до высоких оборотов вокруг своей оси, тем самым создавая непрерывную линию на 360 градусов. Это самый дорогой тип уровней и используется он в основном на больших строительных площадках, где дальность имеет значение. Ну а если вы занимаетесь отделочными работами в помещении, вам будет достаточно линейного осепостроителя.



А теперь, давайте разберемся какого цвета выбрать лазерный луч, красного или зелёного. Если не вдаваться в подробности можно просто сказать, что человеческий глаз более чувствителен к зелёному спектру, поэтому зелёный луч по сравнению с красным той же мощности будет казаться ярче. Недостатком зелёного луча является то, что он более сложен в изготовлении, что повышает его цену. А также большее энергопотребление, что уменьшает автономность.
Если вы работаете на большие расстояния с приемником, то цвет луча не имеет никакого значения. При работе с ярким освещением или на улице на расстоянии до 20 м стоит выбрать зелёный луч. Ну а для внутренней отделки при обычном освещении пойдет красный из-за меньшей цены и большей автономности.

ВНИМАНИЕ!!!   Обязательно проверяйте или спрашивайте продавца идет ли аккумулятор или батареи в комплекте, чтобы не возникало потом недоразумений.



Лазерные нивелиры Deko

От фирмы DEKO, на сегодняшний день, представлена довольно широкая линейка лазерных уровней, от самых простых, до профессиональных. Как с красным, так и зеленым лучом. Качество сборки и юстировки тоже находится на высоком уровне.



LLPP

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA

  • Тип лазера : класс II 635 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Модель LL56

Наверное самый продаваемый лазерный нивелир на всей площадке Алиэкспресс. Имеет 4 вертикальных линии, с углами между собой в 90°, одну горизонтальную линию и точку отвеса на полу. Верхнюю точку отвеса на потолке образует перекрестье от вертикальных линий. Имеется также плавная подстройка луча, крутилкой с боку. Сам уровень вращается вокруг своей оси, центром которой является точка внизу. Ножки регулируются и ими можно выставить уровень в рабочие пределы измерения. Этому также способствует пузырьковый уровень на крышке. Есть функция приглушения луча, для работы с приемником. В общем очень удобный и простой в использовании уровень.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Модель DKLL501

Этот уровень обладает абсолютно теми же характеристиками что и LL56, только оснащен лазером зеленого цвета, о преимуществах которого можно прочитать в начале страницы.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 505 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Модель DKLL02

Маленькая компактная модель, в удобном чехле, с двумя лучами. Подойдет как дополнение к экстренному чемоданчику с инструментом, чтобы не таскать с собой большой кейс с лазером. Либо для домашнего пользования, элементарно повесить картины на одной линии. Оснащается красным либо зеленым лазером.

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  10м (30 с детек.)

LL520G

Модель LL520G и LLPP

Опять же это практически то же самое, что и LL56 только у них появилась функция блокировки луча, и можно с помощью штатива выставить линию под любым углом. В остальном видоизменился только корпус. У модели LL520G зеленый лазер и есть шкала в градусах, а у LLPP соответственно красный и шкалы нет.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 505 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Модель LL12-HVR

Ротационный лазерный нивелир. Считается исключительно профессиональным инструментом, поскольку он значительно увеличивает радиус видимости луча без приемника и линии образуют непрерывную прямую на 360° как по горизонтали, так и по вертикали. Эта модель может проецировать сразу 3 плоскости, одну горизонтальную и 2 вертикальных, развернутых на 90° относительно друг друга. Цвет луча красный. Стоит на удобной поворотной платформе, с плавной регулировкой.

Основные заявленные характеристики:

  • Питание 2 сменных Li-io батареи

  • Тип лазера : класс II 666 нм ≤ 1 мВт

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (40 с детек.)

Модель LL12-HVG

Все абсолютно то же самое что и модель выше, только цвет луча зеленый, что дает бонус к видимости. Об этом подробнее можно прочитать здесь.

Основные заявленные характеристики:

  • Питание 2 сменных Li-io батареи

  • Тип лазера : класс II 505 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (40 с детек.)



Лазерные нивелиры Sndway

Фирма Sndway продает в основном строительные измерительные приборы, среди которых можно найти несколько моделей лазерных уровней, как с красным, так и с зеленым лучом.

Модель SW-311R/G

Обычный, компактный лазерный уровень, в двух исполнениях, с красным и зеленым лучом. Характеристики и комплектация, такие же, как и у деко, который находится чуть выше.

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635/510 нм

  • Погрешность  ±1,5 мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  10м кр./20м зел.

Модель SW-332/333 R/G

Этот ротационный нивелир выпускается в 4 исполнениях, с одной вертикальной плоскостью, (модель 332) и соответственно с двумя (модель 333). Что тот, что другой могут быть как с красным, так и с зеленым лазером. Все модели кроме 332R оснащаются LI-Io АКБ на 5,2 А/ч. В комплекте идет крепление для монтажа на стену, что по мне не очень удобно, если сравнивать с поворотной платформой.

Основные заявленные характеристики:

  • Питание  Li-io батарея / 4 x 1.5V AA на модели 332R

  • Тип лазера : класс II 635/510 нм

  • Погрешность  ±1.5 мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м кр./30м зел.  (>50м с детек.)

Лазерные нивелиры Goxawee

У Goxawee имеется несколько моделей лазерных нивелиров на поворотной платформе, с зеленым и красным лучами. Есть даже уровень на Li-Io аккумуляторе, чем почему-то пренебрегают многие производители.



Эта модель от Goxawee выполняется в двух вариациях, с красным и зеленым лазером. По характеристикам, в принципе ни чем не отличается от остальных похожих уровней. Подробней можно прочитать описание к DEKO. И если его с ним сравнивать, то можно заметить, что помимо разного дизайна, на этой поворотной платформе, плавная регулировка по вертикали находится с двух сторон.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635/510 нм

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м кр./20м зел.  (>30м с детек.)

Единственное, что отличает этот нивелир от остальных, это то, что у него на борту стоит Литий ионная батарея. Она не прихотлива в использовании и прослужит дольше, чем Ni-MH аккумуляторы со своим злосчастным эффектом памяти. Цвет луча кстати на нем красный и так же имеется шкала в градусах.

Основные заявленные характеристики:

  • Питание Li-Io батарея 2,4 А/ч

  • Тип лазера : класс II 635 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Лазерные нивелиры Wosai

Wosai выпускаю много различного инструмента и лазерные уровни не стали исключением. В принципе, обычный середнячек на Китайском рынке.

В принципе эти лазерные нивелиры, обладают всеми теми же параметрами что и предыдущие модели. Подробнее можно прочитать про самый первый нивелир от Деко. Разница обычно заключается в цене, но тут еще можно заметить что на поворотной платформе есть шкала в градусах и крутилка для плавной регулировки с двух сторон.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635/532 нм

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

На этой модели уже стоит литий-ионный АКБ и написано что на борту голубой лазер, хотя в параметрах написана частота обычного зеленого лазера 532 нм, да и очки в комплекте лежат зеленые. На сколько я знаю в Японии синий и зеленый цвет называют одним словом, а те кто поколением постарше не видят даже разницы между этими цветами. Но это же Китайский нивелир.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 532 нм ≤ 1 мВт

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Лазерные нивелиры Fukuda

Fukuda специализируется на выпуске лазерных нивелиров и имеет широкий список различных моделей, как для профессионального использования, так и для дома.

Модель EK-489DP

Нивелир с красным лазером, на борту стоит Li-Io батарея на 1,8 А/ч. Имеет возможность подзаряжаться от любой micro USB зарядки не снимая батареи. Заявленная точность превышает все предыдущие модели, но и стоит он на мой взгляд неоправданно дорого.

Основные заявленные характеристики:

  • Питание Li-Io 1.8 А/ч

  • Тип лазера : класс II 635 нм

  • Погрешность  ±1мм/7м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)





Модель 400GJ

Этот уровень с зеленым лазером и может работать как от Li-Io батареи, так и от обычных пальчиковых батареек. В остальном все то же самое. Смотрите, что больше нравится и сравнивайте по цене.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Li-Io

  • Тип лазера : класс II 532 нм

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Модель FLE444G

Это уже дорогущий, высокоточный лазерный нивелир с зеленым лучом и  на сервоприводах. Горизонталь бьет на 360° сразу. Ближайший конкурент ADA 6D Servoliner green, но на 10к дешевле. Находится в одной ценовой категории с Servoliner на красном лазере, даже немного дешевле, но мой вам совет, лучше добавьте и купите ADA.

Основные заявленные характеристики:

  • Питание LI-Io 5.4 А/ч

  • Тип лазера : класс II 535 нм ≤ 1 мВт

  • Погрешность  ±0.5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (50 с детек.)

Модель MW-93T-G-LI

Ротационный нивелир с тремя плоскостями. Если верить продавцу, у него точность выше, чем у ротационных моделей что были до него. По характеристикам схож с моделями чуть ниже, но я вынес его отдельной графой, из-за его интересной поворотной платформы.

Основные заявленные характеристики:

  • Питание LI-Io 1.5 А/ч или 4 x 1.5V AA

  • Тип лазера : класс II 532 нм ≤ 1 мВт

  • Погрешность  ±1,1мм/5м

  • Диапазон выравнивания  ± 3,5 °

  • Рабочий радиус  20м (50 с детек.)

Модель MW-93T бывает нескольких видов, с красным или зеленым лазером, а так же с 2 или 3 плоскостями. По характеристикам, такой же что и чуть выше, только другая поворотная платформа. В общем, не плохой ротационный лазерный нивелир.

Основные заявленные характеристики:

  • Питание Li-Io 1.5 А/ч или 4 x 1.5V AA

  • Тип лазера : класс II 532/635 нм

  • Погрешность  ±1,1мм/5м

  • Диапазон выравнивания  ± 3,5 °

  • Рабочий радиус  20м (50 с детек.)

Лазерные нивелиры Huepar

Несмотря на говорящее название, эта фирма выпускает очень широкий ряд различных нивелиров, под любые задачи и судя по всему довольно неплохого качества.

Модель 9011G и 9011R

Маленькая, можно сказать карманная модель, в удобном чехле, с двумя лучами. Отлично подойдет как для домашнего пользования, так и как дополнение к основному профессиональному осепостроителю. Выпускается с красным либо зеленым лазером.

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 510 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  10м (30 с детек.)

Модель BOX-1G и BOX-1R

По сути, все то же самое что и модель выше, только выполнен в пыле-влаго защищенном корпусе, для наружных работ. Так же заявлена более высокая точность. Есть модель с красным и зеленым лучом.

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  10м (30 с детек.)



Модель FL360R

Этот ротационный нивелир создан специально для укладки плитки. Дает по кругу луч на расстоянии 8 мм от земли. Есть такая же модель чуть ниже у Clubiona.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635

  • Погрешность  ±1мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Модель 902CR и 902CG ротационные нивелиры с красным и зеленым лучом. Проецирует линию в двух плоскостях. В комплекте крепление для монтажа на стену чехол и магнитная мишень.

Основные заявленные характеристики:

  • Питание 4 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (50 с детек.)

Основные заявленные характеристики:

  • Питание 4 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (50 с детек.)

Модели 901CR и 901CG скорее всего это одни из первых моделей гибридных осепостроителей. Раньше вертикальную линию не могли по каким то причинам реализовать ротационным методом и ее делали по старинке рассеивая через призму.

Модели 903CR и 903CG самые дорогие из этой линейки, поскольку проецируют луч в трех плоскостях, в остальном все то же самое.

Основные заявленные характеристики:

  • Питание 4 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (50 с детек.)

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  20м (50 с детек.)

Модели 603CG и 603CR . Более компактный, эргономичный и как ни странно более дешевый, лазерный нивелир если сравнивать с моделями чуть выше. В остальном в принципе ни чем не отличается.

Лазерные нивелиры Clubiona

Klubiona наделала столько различных моделей лазерных нивелиров, что боюсь придется их как то группировать, чтобы не растягивать страницу. Компания специализируется только на уровнях, и судя по отзывам делает их не плохо.



Маленькие, уровни эконом класса. У модели с лева крепеж на стену, а правая на маленькой треноге. Если выбирать между ними, я бы взял «паучка».

Основные заявленные характеристики:

  • Питание 2 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 4 °

  • Рабочий радиус  10м (30 с детек.)

Основные заявленные характеристики:

  • Питание 4 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Маленький комбинированный нивелир с ротационной горизонталью и одним вертикальным линейным окошечком. В комплекте крепление со струбциной и сумка.

Модель MF05

Этот ротационный нивелир для укладки плитки на пол. Точно такая же модель есть у Huepar чуть выше. Делаются скорее всего на одном заводе и разница скорее всего только в цене.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635

  • Погрешность  ±1,5 мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635 и 532 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Это комбинированный нивелир с ротационной горизонталью и четырьмя вертикальными линейными окошками. Полноценный осепостроитель на поворотной платформе. На выбор с красным или зеленым лазером.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II  520 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

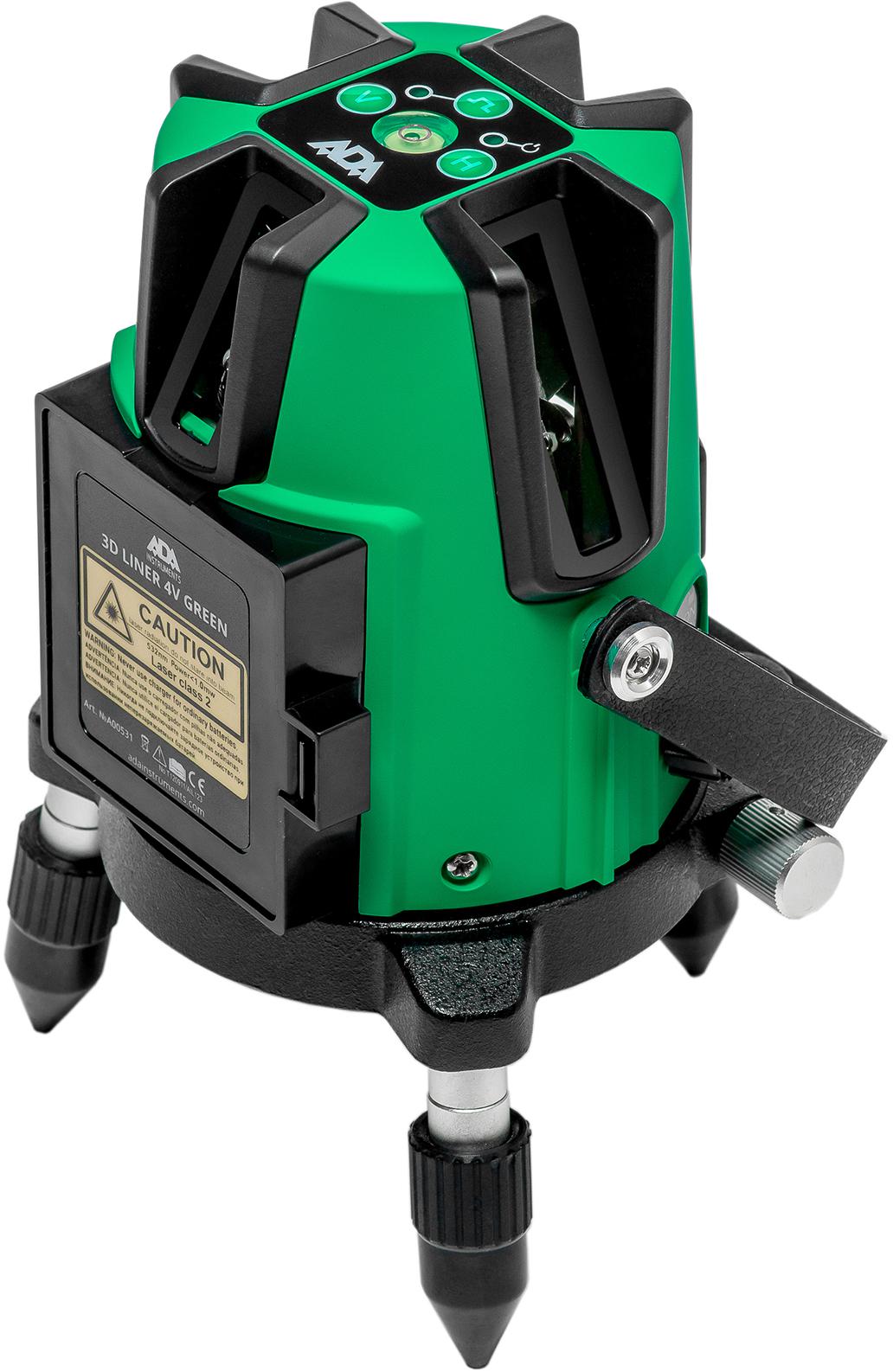

Это 2 модели с зеленым лазером. Одна не дорогая, та что с лева, вторая в 2 раза дороже. А по факту ни какой разницы, разве что только в кейсах.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 520

  • Погрешность  ±1,5 мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Имеются так же модели с зеленым лазером эконом класса. У него всего лишь три луча, несмотря на то, что окошек пять. Один горизонтальный и 2 вертикальных развернутых на 90 градусов относительно друг друга.

Все три модели которые находятся выше, являются ротационными нивелирами  с 3 плоскостями и красным лучем. Первые две модели с лева подешевле, одна с креплением на стену, а другая на дешевой треножной платформе. Правая модель базируется на хорошей поворотной платформе с плавной регулировкой.

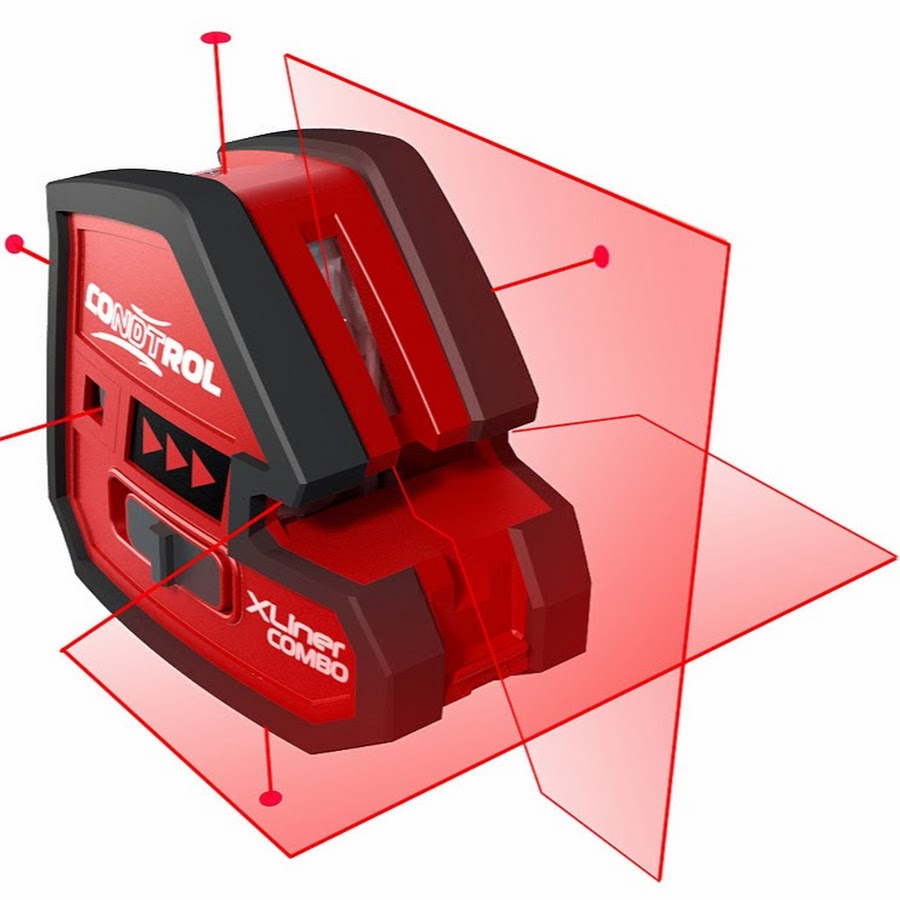

Моделей с красным лазером очень много различного цвета и дизайна. Все фотки я выставлять не буду, просто перейдите по ссылке и посмотрите сами. Цена и характеристики у всех примерно одинаковые, в прочем, как и всегда.

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II 635

  • Погрешность  ±1,5 мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  10м (30 с детек.)

Основные заявленные характеристики:

  • Питание 4 x 1.5V AA , зеленая модель на Li-Io АКБ 5200 мА/ч

  • Тип лазера : класс II 635

  • Погрешность  ±1,5 мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Основные заявленные характеристики:

  • Питание 3 x 1.5V AA или Ni-MH

  • Тип лазера : класс II  520 нм

  • Погрешность  ±1,5мм/5м

  • Диапазон выравнивания  ± 3 °

  • Рабочий радиус  20м (50 с детек.)

Эти две модели ни чем ни отличаются от тех что выше, только на борту у них зеленый лазер. Непонятно так же по поводу литий ионного аккумулятора, идет он в комплекте или нет, обязательно напишите продавцу если будете заказывать.

13 лучших ротационных лазерных уровней 2021 года

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Покупка ротационного лазерного уровня в первый раз может оказаться сложной задачей. Не правда ли?

Оснащенный большим диапазоном измерений для точных измерений на различных рабочих площадках, этот инструмент является незаменимым для каждого строителя, подрядчика или домашнего пользователя. При этом, учитывая широкий спектр вариантов, доступных на рынке, совершение подходящей покупки может занять много времени и быть сложным.

Кроме того, с учетом множества факторов, влияющих на процесс выбора, включая дизайн, точность и диапазон, выбор из широкого диапазона вариантов непрост.

Здесь мы упростили вашу задачу по поиску идеального ротационного лазерного уровня для достижения точного нивелирования на различных рабочих площадках. После тонны исследований мы составили краткий список лучших вариантов для вашего удобства.

В этом руководстве представлены объективные и подробные обзоры некоторых из лучших ротационных лазерных уровней, доступных на рынке.Не только это, но мы также упоминаем плюсы и минусы каждой рекомендации, чтобы помочь вам в принятии решения. Кроме того, подробное руководство для покупателя в конце статьи поможет каждому покупателю, впервые совершившему покупку, сделать осознанную покупку.

Итак, теперь, не теряя времени зря, сразу перейдем к обзорам.

Top 13 Rotary Laser Levels

Документ

  1. Topcon RL-H5A Горизонтальный самонивелирующийся ротационный лазер

С универсальным ротационным лазером Topcon RL-H5A вы больше не ограничены конкретная задача.Его разнообразные функции и простые элементы управления делают этот инструмент идеальным для профилирования, земляных работ и крупных строительных проектов.

Почему нам понравилось?

Универсальность и точность этого самонивелирующегося ротационного лазера делают его нашей высшей рекомендацией. Благодаря универсальной конструкции и степени защиты IP66 этот инструмент можно использовать для различных проектов в любое время года.

Благодаря своей точности и точности, система автоматического нивелирования отправляет самовыравнивающийся лазерный ориентир на 360 градусов на всю рабочую зону.Вы также можете вручную сопоставить существующие откосы с помощью ручного выравнивания по одной оси.

В сочетании с простыми элементами управления и лазерным приемником для большого рабочего диапазона, продукт всегда обеспечивает высокую точность. Кроме того, простые элементы управления и легкий дизайн обеспечивают интуитивно понятное и быстрое реагирование. Вы можете выполнить работу за считанные минуты, что делает ее идеальной для более крупных проектов.

И это еще не все; Этот лазер поставляется с футляром для переноски для удобства переноски на различные рабочие места.Поговорим о покупке с полным соотношением цены и качества!

Что могло быть лучше?

Несомненно, это исключительный продукт, предлагающий многоцелевое использование с точностью. Единственным недостатком было отсутствие точности приемника при ярком солнечном свете. Нам было трудно прочитать разницу в оценках на ЖК-экране. Кроме того, звуковой сигнал был недостаточно точным, чтобы на него можно было положиться.

Плюсы

  • Самовыравнивающаяся система
  • Простота использования
  • Высокая точность
  • Пыленепроницаемость и водонепроницаемость
  • Большой рабочий диапазон

Минусы

  • ЖК-экран не читается при ярком солнечном свете
  1. LL500 Внешний самонивелирующийся лазерный уровень LL500

Внешний самовыравнивающийся лазерный уровень LL500, предназначенный для более длинных измерений всего рабочего места, обеспечивает точность и надежность.Фактически, это система нивелирования, которую может выполнять один человек, которая повышает производительность за счет уменьшения потребности в нескольких настройках на большой площади.

Почему нам понравилось?

Этот прочный и стабильный лазерный уровень с дальностью действия 1600 футов обеспечивает точное измерение на большом рабочем месте. Мало того, это система самовыравнивания, которую может выполнять один человек, которая повышает общую производительность и эффективность.

Кроме того, приемник служит идеальным партнером, поскольку он точно и удобно измеряет высоту по всей площади.Вы можете контролировать показания на переднем и заднем ЖК-экранах в миллиметрах, дюймах, сантиметрах или футах. Помимо простоты использования, он экономит ваше время, обеспечивая точные измерения без необходимости перемещать зажим стержня.

Нас также впечатлила его долговечность. Ресивер, созданный для работы в суровых условиях эксплуатации, полностью водонепроницаем и устойчив к бетону. Более того, и на приемник, и на передатчик предоставляется трехлетняя и двухлетняя гарантия соответственно.

Помимо невероятной прочности, лазерный уровень прослужит в самых разных ситуациях.Работая от 4-элементных щелочных или перезаряжаемых батарей, он обеспечивает впечатляющее время автономной работы до 80 часов. Следовательно, устройство продолжает работать стабильно, сводя к минимуму потерю времени из-за потери мощности.

Что могло быть лучше?

Нам очень понравилось это устройство из-за его отдельного приемника, что сделало его невероятно простым в использовании. Самовыравнивающийся лазерный уровень подходит для индивидуального подрядчика и имеет впечатляющее время автономной работы.

Однако единственный незначительный недостаток, которым можно пренебречь, — это отсутствие зарядного устройства.Возможно, вам придется покупать совместимое зарядное устройство отдельно, чтобы обеспечить бесперебойную работу.

Плюсы

  • Точные измерения на больших расстояниях
  • Простой в использовании приемник
  • Очень прочный
  • Опция перезаряжаемой батареи
  • Управление одним человеком
  1. Inspirititech 3D Red Beam Self- Нивелирующий лазерный уровень

Этот самонивелирующийся трехмерный лазерный уровень от Inspiritech с использованием стабильного высокоинтенсивного передатчика обеспечивает превосходные характеристики в хорошо освещенных условиях.Его исключительно яркая красная лазерная линия с шестью точками улучшения позволяет выполнять точные измерения на больших рабочих площадках.

Почему нам понравилось?

Разработанный с интеллектуальной маятниковой системой, прибор самонивелируется в пределах 3 градусов для обеспечения точных измерений на различных рабочих площадках. Не только это, но также включает звуковые и световые сигналы, чтобы предупредить вас в случае выхода за пределы уровня, вызванного наклоном выше 3-градусной отметки.

Кроме того, точность измерения не ограничивается условиями низкой освещенности.Благодаря стабильному высокоинтенсивному передатчику, обеспечивающему более яркие лазерные линии, это устройство также обеспечивает исключительную производительность в хорошо освещенных условиях.

Фактически, вертикальный и горизонтальный красные лучи пересекают друг друга для более высокого уровня точности. Вы также можете отрегулировать положение лазерной линии с помощью ручного поворотного основания на 360 градусов. С другой стороны, функция наклона наклоняет линии для точного измерения нечетных углов.

Помимо точности и обзора, устройство обеспечивает удобное использование благодаря интеллектуальным и интуитивно понятным элементам управления.При весе всего 1,88 фунта он не только прост в обращении, но и портативен. Вы можете носить его в сумке для переноски, которая обеспечивает защиту от повреждений.

Что могло быть лучше?

Этот ротационный лазерный уровень выделяется среди остальных своей улучшенной видимостью и точностью. При этом мы не могли не заметить незначительный недостаток, связанный с аккумулятором продукта.

Низкое время автономной работы может доставлять неудобства профессиональным подрядчикам на рабочих местах.Однако, будучи перезаряжаемым устройством, вы можете носить с собой прилагаемое зарядное устройство, чтобы обеспечить бесперебойную работу.

Плюсы

  • Простота в эксплуатации
  • Вертикальные и горизонтальные яркие лазеры
  • Компактная и легкая конструкция
  • Чехол с защитной набивкой
  • Функция наклона

Минусы

  • Срок службы батареи нет впечатляющий
  1. Bosch Внешний самовыравнивающийся ротационный лазерный нивелир

Для Bosch как ведущего производителя оборудования и бытовой техники этот ротационный лазерный уровень является прочным и надежным вариантом.Не только это, но и полный набор аксессуаров, включая приемник, штатив и дорожный футляр, делают его незаменимым.

Почему нам понравилось?

Запатентованная Bosch двойная лазерная система с горизонтальными лазерами делает это устройство пригодным для использования внутри и вне помещений. Благодаря большому рабочему диапазону и высокой точности ротационный лазерный нивелир обеспечивает равномерное нивелирование на различных рабочих площадках.

Кроме того, благодаря своей прочной конструкции со стеклянной клеткой, модель остается хорошо защищенной.Он имеет степень защиты IP56, что позволяет использовать инновационный измерительный инструмент в различных погодных условиях.

Помимо прочности и точности, продукт позволяет легко управлять одной кнопкой и одним человеком. Оснащенный полным набором аксессуаров и двумя большими удобными ручками для переноски, он обеспечивает удобство использования.

Мы также были впечатлены его 3 настройками скорости и 6 настройками длины. Вы можете настроить параметры в соответствии с различными приложениями и ситуациями освещения.

Что могло быть лучше?

Несмотря на то, что это модель высшего класса, это впечатляющий и надежный измерительный инструмент. Однако дальность действия прибора составляет всего 1300 футов, что ограничивает его точность на расстоянии. Следовательно, в отличие от предыдущего варианта в списке, он не идеален для больших строительных площадок.

Плюсы

  • Подходит для различных условий освещения
  • Прочный и эргономичный дизайн
  • Полный набор принадлежностей
  • Высокая точность
  • Самовыравнивающаяся система
  1. Джонсон Уровень и инструмент Ротационный лазерный нивелир 99-005K

Ротационный лазерный уровень Johnson 99-005K, разработанный для подрядчиков, домашних пользователей и продавцов с ограниченным бюджетом, является экономичным и универсальным вариантом.Вы можете вручную выровнять ротационный лазерный нивелир в горизонтальной и вертикальной плоскостях для точных и точных измерений.

Почему нам понравилось?

Нам понравилась универсальность этого ручного уровня от Johnson, надежного бренда, занимающегося лазерами и компоновочными уровнями. Скорость вращения от 150 до 300 об / мин делает устройство пригодным для различных проектов. Более того, он также позволяет вручную выравнивать горизонтальные и вертикальные плоскости для максимальной полезности.

Кроме того, поворотный уровень имеет ударопрочный композитный корпус для повышенной прочности.Следовательно, он способен выдерживать тяжелые условия работы и погодные условия в любое время. Фактически, модель включает в себя лазерный детектор с красным лучом, монтажным кронштейном и рейкой для удобного использования на открытом воздухе, особенно на тяжелых рабочих площадках.

Кроме того, интуитивно понятные элементы управления и винты с накатанной головкой упрощают ручное выравнивание для потребителей. Кроме того, его разумная цена выделяет его среди домовладельцев и подрядчиков, заботящихся о цене.

Что могло быть лучше?

Из-за ручного уровня вы можете подумать, что ему не хватает точности и аккуратности.Однако это совсем не так для роторного уровня Johnson 99-005K.

При этом мы заметили, что устройство не обеспечивает точное выравнивание на больших строительных площадках. Это лучший выбор для небольших жилых домов и жилых помещений.

Плюсы

  • Режимы большого и малого сканирования
  • Нивелирование под разными углами
  • Переменная скорость вращения
  • Ударопрочный композитный корпус
  • Экономичный

Минусы

  • Не подходит для больших внешних конструкций
  1. CST / Berger RL25HVCK Ротационный лазерный уровень

CST / Berger RL25HVCK предлагает превосходные профессиональные характеристики с высокой точностью по доступной цене.Кроме того, это горизонтальный и вертикальный двухлучевой ротационный лазерный луч, идеально подходящий для внутренних и внешних строительных и центровочных работ.

Почему нам понравилось?

Как и предыдущая рекомендация по списку, этот лазерный уровень поставляется с полным комплектом для повышения производительности и точности. Он включает в себя алюминиевый штатив, планку для оценки, детектор с кронштейном, батареи и прочный футляр для переноски для удобного использования.

Благодаря функции самовыравнивания по горизонтали и вертикали модель обеспечивает точное выравнивание для различных проектов экстерьера.Он также оснащен ручным режимом уклона для одноразового управления уклоном, который позволяет вам изменять уклон балки.

Помимо универсального позиционирования, прочный измерительный инструмент обеспечивает превосходную производительность в экстремальных условиях на рабочем месте. Размещенный в стеклянном корпусе, он защищен от суровых погодных условий.

Кроме того, изделие, оснащенное батареями, обеспечивает время работы до 85 часов. Мы также были впечатлены индикатором уровня заряда батареи, так как он уведомляет вас в случае низкого заряда.

Что могло быть лучше?

Нам понравился этот лазерный уровень от CST / Berger, поскольку он представляет собой законченный пакет, предлагающий отличное решение для проектов внешнего уровня. Оборудованный впечатляющим временем автономной работы и прочной конструкцией, он обеспечивает долгую работу.

При этом это подходящий выбор для профессионалов, работающих на строительных площадках и объектах планировки. Из-за сложной системы контроля постоянным потребителям и работникам-любителям может быть трудно работать.

Плюсы

  • Впечатляющее время автономной работы
  • Прочная конструкция
  • Устойчивость к погодным условиям
  • Полный набор принадлежностей
  • Регулируемая скорость и углы сканирования


  1. Johnson Level & Tool 99 -006K Самовыравнивающийся ротационный лазерный нивелир

Поскольку Johnson является ведущим производителем нивелиров, лазеров и инструментов для разметки, этот ротационный самонивелирующийся лазер является еще одной подходящей рекомендацией в списке.Оснащенный самым экономичным лазерным комплектом, он обеспечивает универсальную функциональность, экономя время и деньги.

Почему нам понравилось?

Лазерный нивелир 99-006K — самый экономичный вариант в нашем списке. Разработанный для каждого пользователя DIY, он включает в себя полный набор аксессуаров для выполнения ваших жилищных и коммерческих строительных работ. Для вашего удобства в комплект входят все аксессуары, от кронштейна для крепления лазера и полноразмерного штатива подрядчика до 13-дюймового стержня.

Не только это, но и три скорости вращения также обеспечивают универсальность. Выравнивание ограждений, выравнивание форм и опор, профилирование, проверка уклонов дренажа и многое другое — все это можно легко сделать с помощью этого устройства.

Вы также можете использовать устройство в вертикальном и горизонтальном положении для выкладки стен или полов, выравнивания шкафов и установки обшивки, подвесных потолков или металлических дорожек для сухих пешеходов. Помимо внутренних и внешних жилых проектов, он также находит свое применение в больших коммерческих помещениях и вокруг фермы.

Кроме того, это лазерный уровень для одного человека, что означает, что с ним может удобно работать индивидуальный подрядчик или пользователь DIY. Имея трехлетнюю гарантию, он надежен и долговечен.

Что могло быть лучше?

Будучи наиболее экономичным и универсальным вариантом в списке, это устройство пользуется большой популярностью. Мы рекомендуем его каждому домашнему пользователю или индивидуальному подрядчику для домашнего и коммерческого использования.

При этом портативность комплекта ставится под угрозу.Причина этого — неподходящий мягкий футляр для переноски, в который может поместиться только лазер.

Плюсы

  • Экономичный
  • Универсальное использование
  • Полный комплект с полезными аксессуарами
  • Работа одним человеком
  • 3-летняя гарантия

Минусы

  • Мягкий футляр для переноски только для лазера
  1. Spectra Precision Laser LL300-2 Kit

Spectra Precision LL300-2 — самый прочный лазерный уровень в списке, он обеспечивает стабильную и точную работу в самых суровых условиях.Этот автоматический самовыравнивающийся агрегат, созданный для работы в самых тяжелых условиях, может использоваться на различных бетонных и строительных площадках.

Почему нам понравилось?

Этот простой в использовании и легко настраиваемый ротационный лазерный нивелир, оснащенный штангой и штативом 10 ‘, повышает производительность и эффективность. Благодаря меньшему количеству удобных элементов управления, ландшафтных дизайнеров, подрядчиков по созданию бассейнов и домашних хозяйств пользователи могут выполнять свою работу самым умным и быстрым способом.

Наряду с его универсальностью нам понравилась прочная конструкция устройства, так как она экономит деньги в долгосрочной перспективе.Он выдерживает падение с высоты 3 фута с бетона без ущерба для точности и точности.

Не только это, но еще и полная защита от атмосферных воздействий и пыли, обеспечивающая длительную работу. Его прочная конструкция обеспечивает полную защиту от влаги, бетона и осадков.

Разработанная для эффективной работы в различных погодных условиях и на рабочих площадках, эта модель является надежным выбором. Он также питается от 4 щелочных батареек, обеспечивая впечатляющее время автономной работы — 90 часов.

Помимо щелочных батарей, вы можете использовать никель-кадмиевые аккумуляторы, которые обеспечивают 45 часов работы.

Что могло быть лучше?

Прочная конструкция и прочная конструкция этого вращающегося уровня от Spectra не имеют себе равных. Созданный для обеспечения точных измерений на различных строительных площадках, он является хорошим вариантом для долгосрочного инвестирования.

При этом мы обнаружили, что сумка для переноски комплекта очень громоздкая. Несмотря на то, что для лазера и принадлежностей было достаточно места, его было трудно носить с собой.Мало того, он поставляется с меньшим количеством аксессуаров, чем предыдущие варианты из списка.

Плюсы

  • Простота установки и использования
  • Прочный
  • Впечатляющее время автономной работы
  • Самовыравнивание для скорости и точности

Минусы

  • Меньше аксессуаров
  • Громоздкий чемодан для переноски
  1. Dewalt DW074KD Ротационный лазерный нивелир

Dewalt DW074KD — это компактный горизонтальный / вертикальный ротационный лазерный уровень с большой дальностью и высокой точностью.Он включает в себя выравнивающую пробирку и защитную головку для предотвращения повреждения внутренних компонентов. Таким образом, это портативное устройство, способное выдерживать различные погодные условия, обеспечивает долговечность как снаружи, так и внутри.

Почему нам понравилось?

По размеру и весу этот лазерный уровень от Dewalt является самым компактным вариантом в списке. Следовательно, он обеспечивает легкую мобильность и больше рабочего пространства на различных рабочих площадках. При этом компактный дизайн устройства не снижает точности и производительности.

Помимо легкости переноски, вы также найдете его простым в использовании благодаря интуитивно понятным кнопкам со стрелками, используемым для вертикального ручного выравнивания. Мало того, самовыравнивание в горизонтальном режиме позволяет быстро и легко настроить.

Вы можете приостановить переход между горизонтальным и вертикальным режимами, используя режим ожидания. Это обеспечивает максимальную гибкость для точных измерений даже для самых неудобных углов.

Однако больше всего нас впечатлила защищенная поворотная головка и конструкция, защищенная от атмосферных воздействий.Защитный кожух, созданный для обеспечения долговечности внешних и внутренних работ на стройплощадке, предотвращает повреждение внутренних компонентов устройства.

Что могло быть лучше?

Компактная и устойчивая к атмосферным воздействиям конструкция устройства делает его легко переносимым и прочным. Нам также понравился поворотный уровень за его возможности установки и высокую точность уровня. Однако ему не хватает точности в случае яркого солнечного света, поскольку линия лазера нечетко видна.

Плюсы

  • Компактный и портативный
  • Всепогодный закрытый корпус
  • Встроенный режим ожидания
  • Кронштейн для настенного монтажа
  • Прочный

Минусы

  • Лазерный свет не виден в яркий солнечный свет
  1. Уровень и инструмент Johnson 40-6502 Ротационный лазер

Простой дизайн и интуитивно понятное управление ручного ротационного лазера 40-6502 от Johnson обеспечивает легкий доступ.Простая в использовании, она является идеальным вариантом для начинающего покупателя. Кроме того, разумная цена делает его идеальным измерительным инструментом начального уровня.

Почему нам понравилось?

Этот ручной ротационный уровень от Johson является ведущим производителем лазеров и инструментов для разметки. Он разработан с использованием прочного пластикового корпуса, обеспечивающего долговечность и долговечность.

Помимо долговечности, устройство также предлагает универсальное применение на различных открытых площадках.От строительства, бетонных работ, строительства террас до ландшафтного дизайна — вы можете с удобством выполнить любой из этих проектов. Вам не обязательно быть профессиональным подрядчиком, чтобы использовать этот инструмент, поскольку он разработан, особенно для начинающих или домашних пользователей.

Оснащенный полным комплектом для удобства, лазерный уровень можно разместить на штативе или прикрепить к любой поверхности с помощью монтажного кронштейна. Вы также можете разместить его на плоской поверхности в соответствии с вашими требованиями.

Не только это, но еще и мягкий футляр для переноски для удобства переноски и защиты.Кроме того, вы можете использовать защитные очки, входящие в комплект, чтобы защитить глаза от внезапных вспышек света.

Что могло быть лучше?

Функциональность и долговечность этого устройства делают его надежным вариантом. Фактически, он отличается простым дизайном и интуитивно понятными настройками для простоты использования. При этом это рекомендуемый выбор для начинающих пользователей.

Однако, в отличие от других моделей в списке, данный лазерный уровень не имеет функции автоматического самовыравнивания.Как горизонтальное, так и вертикальное выравнивание требует ручного управления.

Плюсы

  • Простота использования и настройки
  • Идеально для работников начального уровня
  • Высокая надежность
  • Компактный дизайн
  • Предлагает 15 часов непрерывной работы
  1. Iglobalbuy Электронный ротационный лазер Уровень

Оснащенный набором принадлежностей, четырьмя скоростями вращения и видимостью луча 500 метров, этот электронный поворотный механизм соответствует ожиданиям каждого пользователя.Он широко используется в различных помещениях и на открытом воздухе с максимальной видимостью в различных условиях освещения.

Почему нам понравилось?

Электронный ротационный самовыравнивающийся лазер Iglobalbuy с различными настройками управления помогает при выравнивании, установке фундамента, заливке бетона и т. Д. Удовлетворение всех ожиданий и требований пользователя гарантирует автоматическое выравнивание и постоянную точность.

Кроме того, благодаря своим исключительным характеристикам в различных условиях освещения, он находит свое применение в различных наружных и внутренних проектах.Мало того, устройство поставляется с полным набором аксессуаров, включая лазерные очки, футляр для переноски, приемник, пульт дистанционного управления, зарядное устройство и лазерную мишень.

Вы можете использовать пульт дистанционного управления для удобного управления всеми его функциями. С другой стороны, очки помогают вам легко видеть лазер при ярком солнечном свете.

Нам также понравилась его прочная конструкция и корпус из ударопрочного композитного материала для защиты внутреннего механизма от пыли и воды. Фактически, прочный футляр для переноски защищает оборудование от повреждений, обеспечивая простоту организации и переноски.

Что могло быть лучше?

Разработанный для обеспечения точной работы в различных погодных условиях и условиях освещения, это еще один отличный выбор. Он оснащен полным набором аксессуаров для удобного использования. Однако в комплект не входят штатив и штатив для измерения высоты на рабочих площадках.

Плюсы

  • Прочный чемодан для переноски
  • Прочная конструкция
  • Пульт дистанционного управления для удобного использования
  • Перезаряжаемый аккумулятор
  • Улучшенная видимость

Минусы

  • В комплект не входит штатив или рейка
  1. Джонсон Нивелир и инструмент 99-026K Ротационный лазер

Полный комплект ротационного уровня от Johnson обеспечивает эффективную работу в различных проектах и ​​на рабочих площадках.Оснащенный самонивелирующимся лазером, аккумулятором, монтажным кронштейном и штативом, он обеспечивает точное выравнивание больших конструкций для домашних и жилых объектов.

Почему нам понравилось?

Несмотря на наличие лазера, идентичного Johnson 99-006K, эту модель стоит упомянуть из-за ее улучшенных функций. При этом это универсальное модернизированное устройство способно обслуживать подрядчиков, работающих на небольших жилых площадках, даже рабочих начального уровня.

Можно использовать как вертикально, так и горизонтально для выкладки полов и стен, установки подвесных потолков и металлических направляющих из гипсокартона, а также для выравнивания шкафов. Не только это, но и с помощью лазера, разделенного на 90 градусов, вы можете проверять выравнивание и измерять высоту вехи.

Нам также понравился модернизированный ЖК-лазерный детектор, поскольку он делает его более подходящим для профессионального использования. Кроме того, устройство оснащено аккумуляторными батареями для бесперебойного использования на рабочих местах.

Кроме того, в отличие от предыдущей модели, устройство имеет жесткий корпус, в котором хранятся все компоненты системы.Вы можете безопасно переносить свой комплект в разные места, не беспокоясь о повреждениях.

Что могло быть лучше?

Johnson действительно поднял свои лазерные уровни на новый уровень с моделью 99-026K. При этом мы не были полностью впечатлены его сборкой и качеством. Несмотря на то, что он выполняет свою работу, для его прочной конструкции можно было бы приложить больше усилий. Тем не менее, это подходящий выбор для каждого профессионального или начинающего работника.

Плюсы

  • Жесткий кейс для переноски
  • Аккумуляторы
  • Универсальное применение
  • Подходит как для профессиональных работников, так и для начинающих
  1. Huepar Электронный самонивелирующийся ротационный лазерный комплект

Предлагая удобство выбора между самовыравниванием и ручным режимом, этот ротационный лазерный комплект от Huepar подходит для широкого спектра применений.Фактически, его расширенный рабочий диапазон делает его идеальным измерительным инструментом для крупных коммерческих объектов.

Почему нам понравилось?

Максимально расширенный диапазон и точность этого устройства с электронным горизонтальным самовыравниванием делают его идеальным для наружных и внутренних работ. Подрядчики могут точно выполнять такие задачи, как выравнивание и перенос высоты, даже на больших строительных площадках с рабочим диаметром 500 м.

Не только это, но и удобные кнопки управления для профессионального использования.Кроме того, его прочная конструкция со степенью защиты IP54 обеспечивает защиту от пыли и воды.

Помимо долговечности, вибрационный режим также делает его пригодным для работы в тяжелых и опасных условиях. Он защищает устройство от небольшой вибрации, вызванной ветром и другими факторами. Следовательно, устройство продолжает нормально работать, обеспечивая точные результаты, повышая общую производительность.

Что могло быть лучше?

Оснащенный различными режимами и аксессуарами, это устройство обеспечивает точные результаты независимо от условий работы.Однако единственным недостатком этого лазерного уровня является отсутствие регулируемой скорости вращения. Поскольку он имеет единственную скорость вращения 600 об / мин, его универсальность меньше по сравнению с другими вариантами в списке.

Плюсы

  • Высокий диапазон и точность
  • Простота использования и настройки
  • Ручной и самовыравнивающийся режим
  • Всепогодный дизайн

Поворотные уровни Руководство покупателя

Вы можете Думаю, купить ротационный лазерный уровень просто, но это не так, особенно для начинающего покупателя.При этом на выбор идеального ротационного лазерного уровня влияют несколько факторов, включая характеристики и технические характеристики.

Здесь мы предлагаем подробное руководство для покупателя, в котором объясняются основные особенности, которые необходимо учитывать перед совершением покупки. Вам рекомендуется пройти через эти пункты, поскольку они помогут вам в принятии решения.

  1. Точность

Вы всегда ожидаете, что ваш измерительный инструмент будет обеспечивать точные результаты, поскольку мы зависим от него в правильных измерениях.Следовательно, точность лазера при работе на различных рабочих площадках является основным требованием.

При этом проверьте диапазон точности устройства, прежде чем принимать решение. Поворотный уровень с высочайшей точностью — именно то, что вам нужно.

  1. Диапазон

Это еще один важный фактор, который играет жизненно важную роль в процессе выбора. Вам следует выбрать продукт с оптимальным ассортиментом, в зависимости от того, для чего вам нужен агрегат.При этом всегда лучше иметь лазерный уровень с максимально расширенным диапазоном. Это делает прибор универсальным, позволяя проводить точные измерения на больших площадях и строительных площадках.

  1. Самовыравнивающийся

Вы можете выбрать ручной или самовыравнивающий агрегат, в зависимости от ваших предпочтений и бюджета. Однако в наши дни большинство приличных поворотных уровней включают функцию самовыравнивания для вашего удобства.

Эта функция помогает настроить инструмент, не тратя слишком много времени на калибровку.Он автоматически выравнивает горизонтальную и вертикальную плоскости для повышения общей производительности.

  1. Долговечность

Продукт, который вы покупаете, должен иметь прочную и водонепроницаемую / пыленепроницаемую конструкцию для повышения долговечности. Эти функции принесут пользу в долгосрочной перспективе, поскольку избавят вас от необходимости вкладывать средства в новое устройство.

Помимо экономии денег, его долговечность и прочная конструкция делают его пригодным для использования на открытом воздухе. Таким образом, вы можете получать точные измерения на различных строительных площадках независимо от погодных условий.

Не только это, но и прочность, также защищающая устройство от повреждений, вызванных бетоном и другими тяжелыми ситуациями на рабочем месте.

  1. Комплект принадлежностей

Если вы хотите сделать выгодную покупку, убедитесь, что устройство оснащено полным набором принадлежностей.

Наиболее распространенные аксессуары, на которые стоит обратить внимание, — это приемник, зажим приемника, монтажные кронштейны, штатив, аккумуляторные или щелочные батареи и зарядное устройство.

Перезаряжаемый лазерный уровень обеспечивает бесперебойные и точные измерения в любое время. С другой стороны, щелочные батареи с впечатляющим временем автономной работы от 80 до 90 часов обеспечивают длительную работу.

Кроме того, убедитесь, что он поставляется в жестком футляре для переноски, внутренняя часть которого набита пеной для защиты компонентов системы. Это помогает переносить комплект лазерного нивелира на разные рабочие места.

Вердикт

Ручной или самонивелирующийся ротационный лазерный уровень повысит вашу производительность, обеспечивая превосходную производительность на различных рабочих площадках, независимо от погодных условий.

Оснащенный полным набором принадлежностей, этот измерительный инструмент также известен своей универсальностью и удобством использования. Кроме того, его точность помогает эффективно выполнять разнообразные проекты, включая строительство, земляные работы и профилирование.

На этом мы подошли к концу нашей всеобъемлющей и информативной обзорной статьи. Прежде чем завершить, давайте сделаем краткий обзор наших фаворитов.

Topcon RL-H5A — это многоцелевой вращающийся уровень с разнообразными функциями и простыми элементами управления.Внешний самонивелирующийся лазерный уровень LL500 — надежный выбор для измерений на больших расстояниях, а уровень Inspirititech 3D обеспечивает точность при хорошем освещении. И последнее, но не менее важное: внешний ротационный лазер Bosch — один из самых надежных вариантов в списке.

Надеемся, эта статья поможет вам сделать осознанную покупку!

Статьи по теме

13 лучших лазерных уровней на рынке сегодня | Руководство покупателя

10 лучших лазерных уровней для домашнего использования

Как правильно установить потолочную решетку, используя ротационный лазерный уровень?

11 лучших цифровых штангенциркуля

11 лучших измерительных колес

11 лучших линейок T-образного квадрата прямо сейчас

13 лучших измерителей света на рынке сегодня | Руководство покупателя

Рассмотрены 13 лучших измерителей влажности прямо сейчас | Руководство покупателя

DEWALT DW088K Обзор лазерного уровня под микроскопом

13 лучших лазерных уровней

9 лучших лазерных уровней для подвешивания изображений

Axial Racing — SCX10 II ™ Raw Builders Kit

Шасси Axial SCX10 II — лучший выбор для строителей, которые хотят создавать нестандартные конструкции.Чтобы способствовать этому творчеству, мы выпустили Raw Builder’s Kit, минималистичную версию нашего SCX10 II, которая позволяет вам самостоятельно выбирать колеса, шины, кузов и электронику. Предоставляя вам эту возможность, мы позволяем вам настраивать внешний вид и характеристики лучшего шасси для трейловых грузовиков на рынке.

Чтобы помочь вам создать свой окончательный проект, Raw Builder’s Kit включает полный набор алюминиевых звеньев (рулевого управления и подвески), карданных валов WB8 HD Wildboar ™ и монтажного оборудования для сборки 11.Автомобиль размером 4, 12 или 12,3 дюйма.

ССЫЛКИ ВКЛЮЧЕНЫ: 56,5 мм (2x), 71 мм (3x), 80 мм (4x), 85,5 мм (2x), 93 мм (2x), 94 мм (2x), 101,5 мм (2x), 107 мм (1x)

В этот комплект входит достаточно рычаги подвески для создания одной из трех конфигураций колесной базы: 11,4 дюйма, 12,0 дюйма или 12,3 дюйма.

• Полностью алюминиевые подвеска и рулевые тяги
• Конический центр и расширяющиеся концы
• Большие наконечники тяги M4
• Серый анодированный алюминий

В комплект входит полноцветный декаль!

ТРАНСМИССИЯ AX10 ™, ВСЕ МЕТАЛЛИЧЕСКИЕ ВНУТРЕННИЕ ШЕСТЕРНИ!
Ультракомпактная трансмиссия обеспечивает широкий выбор передач.Общее передаточное число можно регулировать с помощью различных вариантов зубчатого колеса и прямозубой шестерни, обеспечивая сверхвысокую скорость или скорость медленного передвижения на уровне соревнований.

• Реалистичный детализированный картер трансмиссии, имитирующий литой металл
• Проверенная и испытанная трансмиссия AX10 ™
• Трехступенчатая конструкция, полностью металлические внутренние шестерни
• Зубчатая передача 32P
• Тяжелая тапочка
• Герметичная крышка шестерни

ШЕСТЕРНЯ ШЕСТЕРНЯ
• Высокие ведущие шестерни для увеличения дорожного просвета и улучшения углов карданного вала
• Конструкция с высокой шестерней позволяет увеличить контакт шестерни с поверхностью для увеличения срока службы. более прочная трансмиссия
• Долговечная коронная шестерня из спеченного металла
• Ведущая шестерня с ЧПУ
• Одноблочная коронная шестерня / фиксатор

НАБОР УНИВЕРСАЛЬНОЙ ОСИ AR44 ™
Ось карданного шарнира позволяет поворачивать до 45 градусов и обеспечивает более плавное движение для более производительной и эффективной трансмиссии.

• Угол поворота до 45 градусов
• Плавный ход для эффективной трансмиссии
• Компактная, но прочная конструкция
• Конструкция из закаленной стали

СТАЛЬНАЯ РАМА С-КАНАЛА НАПРАВЛЯЮЩАЯ ШАССИ
Реалистичная высокопрочная рама шасси с С-каналом изготовлена ​​из прочной стали с поперечными распорками для усиления и удерживается вместе со всеми шестигранными деталями. Реалистичная рама и поперечные распорки улучшают жесткость шасси (жесткость на кручение).Реалистичные амортизаторы с несколькими положениями крепления амортизаторов позволяют отрегулировать подвеску для достижения максимальной производительности. Упрощенная конструкция делает обслуживание и сборку быстрыми и легкими. Профилированная защитная пластина значительно снижает вероятность зависания на местности. По сравнению с предыдущей конструкцией в задней части направляющих рамы были добавлены дополнительные отверстия для регулировки колесной базы.

РЕГУЛИРУЕМЫЙ ПОДДОН АККУМУЛЯТОРНОЙ БАТАРЕИ
Новый регулируемый лоток аккумуляторной батареи теперь перемещен ниже и дальше вперед для лучшего распределения веса и центра тяжести (COG).

• Регулируемый лоток, который предотвращает отсоединение или смещение аккумулятора во время движения
• В комплект входят стойки для точной настройки подгонки в зависимости от выбранного аккумулятора
• Легкий доступ для более быстрой замены аккумулятора
• Вмещает аккумуляторы размером до 32x44x147 мм (3S 5000 мАч)

WB8 HD WILDBOAR ™ ВАЛЫ ПРИВОДА
WB8 HD Wildboar ™ передний и задний карданные валы имеют обновленную конструкцию с поперечным штифтом большего диаметра (2×11 мм) и валом винта M4 (шестигранник 2 мм) для дополнительной прочности.Между каждым концом плавает центральный шлицевой слайдер с добавленным материалом, который снижает изгиб и усталость.

• Карданный вал, состоящий из трех частей, с усиленной трубкой ползуна и поплавка
• Увеличенная поверхность в месте соединения между шаровыми шарнирами и трубками выходного вала
• Поперечный штифт 2×11 мм увеличивает площадь поверхности на 25%, обеспечивая большую прочность шарового шарнира
• Захваченная крестовина Конструкция штифта исключает использование старой конструкции установочного винта для большей прочности / простоты обслуживания.
• Детали трансмиссии регулируемой длины входят в комплект поставки

СЦЕПЛЕНИЕ С ДВОЙНЫМ СЛИПЕРОМ
В нашей конструкции с двойным башмаком используются накладки с каждой стороны цилиндрической шестерни для увеличения площади поверхности.Это позволяет более точно настраивать и удерживать мощность. Прямозубая шестерня оснащена прочной зубчатой ​​передачей с 32 шагами для работы с высоким крутящим моментом.

• В конструкции тапочек на каждой стороне прямозубой шестерни используются площадки для увеличения площади контакта с поверхностью
• Более точная настройка и удерживающая сила
• Сильный шаг зубчатой ​​передачи 32P для приложений с высоким крутящим моментом

КОМПЛЕКТ СТОЙКОВ ДЛЯ КУЗОВА
Мы включили набор угловых, прямых, высоких стоек для тела и другие, позволяющие установить корпус по вашему выбору.

ВКЛЮЧАЕТ:
• Четыре различных типа опор корпуса (высокое крепление, нулевое смещение и два широких смещения)
• 6 фиксаторов корпуса
• 10 направляющих для прокладки проводов

РЕГУЛИРУЕМЫЕ АМОРТИЗАТОРЫ
Резьбовые амортизаторы удерживают одну спиральную пружину. Они заполнены маслом и позволяют регулировать степень увлажнения.

• Все новые стойки амортизаторов с креплениями корпуса построены в
• Система крепления корпуса охватывает больший диапазон положений и является гораздо более прочным креплением, чем предыдущий
• Не требуется дополнительных прокладок при установке амортизаторов

CRC ПЕРЕДНИЙ БАМПЕР
SCX10 II Raw Builder’s Kit включает в себя передний бампер CRC средней ширины.

РЕКОМЕНДУЕМАЯ ЗЕМЛЯ

НЕОБХОДИМЫЕ ТОВАРЫ (не входят в комплект)

AXI

SCX10 ™ II Raw Builder’s Kit

605482277973

ИЗОБРАЖЕНИЯ В ВЫСОКОМ РАЗРЕШЕНИИ

Щелкните, чтобы загрузить изображения продукта в высоком разрешении
ВНИМАНИЕ: БОЛЬШОЙ РАЗМЕР ФАЙЛА!

ПРИМЕЧАНИЕ. Показан прототип.Некоторые изображения могут отличаться от реального продукта. Этот продукт не включает корпус, колеса, шины или электронику.

Axial SCX10 II Raw Builders Kit [AXI

] | Каменные гусеницы

Набор Axial SCX10 II Raw Builders Kit дает вам все необходимое для создания слайдера SCX10 II и свободу выбора корпуса, шин и колес для его завершения! Это упрощает создание индивидуальной установки для всех. Вы получаете такие же масштабные оси AR44 с высокими шестернями, крепление сервопривода на шасси, переработанную трехступенчатую трансмиссию, передний аккумуляторный отсек, все алюминиевые тяги подвески и подвеску, предназначенную для почти нулевого поворота.Это лишь некоторые из функций, которые делают SCX10 II оптимизированным для производительности. Комплект Raw Builders Kit дает вам все необходимое для создания машины, которая настолько индивидуальна, насколько это возможно!


Характеристики:

  • Цельные оси AR44 ™:
    • Цельный картер оси для прочности.
    • Маленькая тыква для увеличения просвета и реалистичности масштаба.
    • Оптимизированное передаточное число (3.75) для уменьшения крутящего момента.
    • Высокие ведущие шестерни для увеличения дорожного просвета, улучшения углов поворота карданного вала и повышенной прочности.
  • Трансмиссия AX10 ™:
    • Весы выглядят снаружи — прочные цельнометаллические шестерни Axial® внутри!
    • Имитирует реальную трансмиссию с колоколом, масляным поддоном и раздаточной коробкой 4X4.
    • Прямозубая шестерня 56 зуб. И шестерня 15 зуб. — шаг 32 для долговечности.
    • Передаточное число главной передачи (FDR) 40,44 с диапазоном от 33.69 — 54,15.
    • Эффективная трансмиссия с улучшенными углами поворота карданного вала для снижения нагрузки на движущиеся части.
    • Включает полный комплект шариковых подшипников.
  • Комплект универсальных осей AR44 ™:
    • Ось карданного шарнира допускает поворот до 45 градусов и обеспечивает более плавный ход для более производительной и эффективной трансмиссии.
    • Конструкция из закаленной стали.
  • Все алюминиевые подвесные звенья:
    • Все звенья металлические, в том числе рулевые.
    • Геометрия задней подвески

    • 4-Link снижает поворачиваемость оси и скручивание крутящего момента.
    • Индивидуальный конический центр — конструкция с расширенными концами.
    • Большие наконечники стержней M4.
    • Серый анодированный алюминий.
  • CMS (сервопривод, установленный на шасси):
    • Сервопривод перемещается с верхней части оси на шасси, так же как рулевой механизм полноразмерного грузовика расположен на раме.
    • Увеличивает масштабность за счет правильной геометрии подвески.
    • Тяги из анодированного алюминия в комплекте с концами стержней M4.
    • Регулируемая система крепления сервоприводов позволяет использовать широкий спектр сервоприводов.
    • Правильно спроектированная подвеска для почти нулевого поворота.

Технические характеристики:

Тип : Автомобиль-шасси SCX10

Масштаб : 1/10

Длина : 19,25 дюйма (489 мм)

Ширина : 8,9 дюйма (226 мм)

Высота : 9,4 дюйма (239,4 мм)

Дорожный просвет : 3,0 дюйма (77 мм)

Колесная база : 11.4 дюйма (287 мм), 12,0 дюйма (304,8 мм) или 12,3 дюйма (312,4 мм)

Вес : 4,0 фунта (1,81 кг)

Шасси : SCX10, C-Channel Steel

Подвеска : цельный мост

Трансмиссия : 4WD

Шаг шестерни : Шаг 32

Комплект / RTR : Комплект

Амортизатор Тип : намотка 2,4 — 3,5 дюйма (61-90 мм)

Включает:

  • (1) Axial SCX10 II Raw Builders Kit
  • (1) Руководство пользователя

Необходимо для завершения:

  • 2-3S LiPo аккумулятор и зарядное устройство
  • Подходящее зарядное устройство для LiPo
  • Радио и приемник
  • ESC и мотор
  • Кузов, шины и диски на ваш выбор в масштабе 1/10.
  • (4) батарейки типа AA

Этот товар был добавлен в наш каталог 5 Ноябрь 2018 г.

7 лучших торцовочных пил [Обзор 2021] | Подрядчики по ремонту домов

Фиксированная торцовочная пила по сравнению со скользящей торцовочной пилой

Давайте посмотрим на эти два типа торцовочных пил и посмотрим, какой из них идеально подходит для вас.

Стационарные торцовочные пилы существуют уже более 50 лет и нашли свое применение в мастерских как любителей, так и профессиональных строителей.Эти универсальные пилы могут выполнять простую поперечную резку, резку под углом, резку под углом и даже сложные пропилы.

Эти пилы идеально подходят для резки пиломатериалов средних размеров, а также для резки карнизов, планок и плинтусов. Он может обрабатывать заготовки толщиной до 6 дюймов и прост в использовании. Кроме того, фиксированная торцовочная пила более компактна, портативна и доступна по цене, чем ее универсальный собрат, скользящая торцовочная пила.

С фиксированной торцовочной пилой все, что вам нужно сделать, это опустить пилу в заготовку, чтобы разрезать ее.Но при использовании торцовочной пилы со скользящей кромкой вы должны тянуть пилу на себя, опускать ее на край заготовки и сдвигать назад по горизонтали, чтобы разрезать кусок дерева.

Скользящие углы также могут выполнять поперечные, косые, косые и сложные разрезы. В то время как фиксированные торцовочные пилы имеют зазор только 6 дюймов, торцовочные пилы со скользящим торцовым ходом могут достигать 12 дюймов (более крупные блоки могут достигать 16 дюймов). Если вы часто используете более толстые пиломатериалы, то торцовочные пилы просто необходимы.

Но эти пилы могут значительно сократить ваш бюджет.Нет смысла вкладывать деньги в такой инструмент, если вы не собираетесь использовать его часто, и он просто будет пылиться в вашей мастерской. Торцовочные пилы громоздкие, и они займут много места в вашем гараже. Некоторые модели также очень тяжелые, что затрудняет их транспортировку.

Если вы заинтересовались торцовочной пилой, то ознакомьтесь с нашим руководством по покупке, чтобы знать, на что обращать внимание при покупках в Интернете или в вашем любимом хозяйственном магазине.

Выбор лучшей торцовочной пилы для вашей мастерской
  • Размеры торцовочных пил с продольным ходом основаны на диаметре лезвий, которые они устанавливают.Самые компактные пилы поставляются с лезвием 7 1/4 дюйма. Далее следуют полотна диаметром 8 1/2 дюйма, но эти торцовочные пилы для продольной резки встречаются очень редко. Наиболее распространенные на рынке торцовочные пилы с продольным скольжением имеют полотна размером 10 и 12 дюймов.
  • Учитывайте размеры материалов, с которыми вы работаете, при выборе подходящей торцовочной пилы для вашей мастерской. Торцовочные пилы с протяжкой 10 ″ и 12 ″ могут выполнять более длинные пропилы по сравнению с их более компактными собратьями.
  • При выборе подходящей торцовочной пилы для автомастерской всегда проверяйте мощность двигателя, поскольку это указывает на его мощность резания.Если вы можете себе это позволить, выберите усилитель с более мощным усилителем.
  • Эти станки имеют фиксаторы под углом или положительные упоры под углами, которые обычно используются плотниками и плотниками. Выберите торцовочную пилу, которая надежно фиксируется на месте. Но убедитесь, что его также легко отрегулировать, если вам нужно мгновенно изменить угол скоса.
  • Простота доступа к регулятору угла наклона — еще один фактор, который следует учитывать при выборе лучшей торцовочной пилы со скользящим торцовым ходом. Почти все торцовочные пилы, которые мы рассмотрели здесь, имеют регулировку угла наклона сзади, что иногда затрудняет доступ к ним.Единственное исключение — агрегат Bosch с удобным рычагом блокировки скоса спереди.
  • Почти все модели, которые мы рассмотрели, имеют угловую ручку, которая фиксирует стол на месте под желаемым углом. Вам нужно затянуть ручку, чтобы зафиксировать ее на месте, и ослабить, чтобы переместить ее на другой угол. Dewalt — единственное исключение, поскольку у него есть уникальная ручка с угловым фиксатором и кнопка защелки, которую вы нажимаете вместо ручки под углом и фиксирующего рычага.
  • Большинство продуктов, которые мы здесь рассмотрели, имеют двойной скос.Это означает, что вы можете наклонять пилу влево или вправо для резки скосов без изменения ориентации заготовки. Это невозможно с торцовочными пилами с одинарным скосом.
  • Ищите выдвижные удлинители основания, если вы часто режете более длинные заготовки.
  • Выберите упор с литой шкалой, чтобы можно было легко выполнять повторяющиеся пропилы. Некоторые из рассмотренных здесь продуктов имеют литые весы на раздвижных или стационарных ограждениях. Торцовочная пила Dewalt без литой шкалы выделяется своими высокими раздвижными ограждениями.Ограждения также имеют текстуру, благодаря чему заготовка плотно прилегает к ней и не скользит во время резки.
  • Выберите прозрачный кожух для лезвия, который позволяет видеть линию реза, не поднимая лезвие.
  • Торцовочные пилы с электрическим тормозом позволяют остановить вращение полотна через несколько секунд после того, как вы отпустите выключатель питания.
  • Некоторые торцовочные пилы теперь оснащены встроенными лазерными направляющими для большей точности при поперечном распиле.Но действительно ли это помогает? В некоторой степени да. Но вы действительно можете обойтись без этого, особенно если вы опытный любитель или профессионал. Я предпочитаю торцовочную пилу со светодиодной подсветкой, такую ​​как торцовочная пила Ryobi 7 1/4.

Ищете стойку для торцовочной пилы в комплекте с вашей новой торцовочной пилой? Тогда ознакомьтесь с обзором стойки для торцовочной пилы, чтобы узнать больше. Кроме того, у нас есть обзоры других инструментов, дизайнерские идеи и другая полезная информация о ремонте вашего дома.

Магнитно-управляемая ИОЛ с активным сдвигом для восстановления аккомодации

Доступные сегодня аккомодационные ИОЛ не подтвердили концепцию обеспечения значительного и воспроизводимого переднего осевого оптического смещения при аккомодационном усилии. 1-3 В то время как 1CU (HumanOptics AG, Эрланген, Германия) показал некоторый переменный сдвиг кпереди, 2 и Eyeonics Crystalens AT-45 (Bausch & Lomb, Рочестер, Нью-Йорк) продемонстрировали небольшой сдвиг назад, соответствующий десаккомодации (Фигура 1). 1 В подтверждение, не было статистической корреляции между коррекцией расстояния без посторонней помощи, скорректированной остротой зрения вблизи, и оптическим движением, измеренным с помощью двухлучевой лазерной интерферометрии. Кроме того, гаптика фланца с широким основанием этих ИОЛ мешает окружному изгибу задней капсулы по заднему оптическому краю, 4 , что приводит к чрезмерно высоким показателям лазерной капсулотомии Nd: YAG. Через 4 года 36% пациентов с 1CU и 52% с AT-45 Crystalens перенесли капсулотомию (данные в файле).

Как объясняется функциональная неисправность этих ИОЛ?

ПРИНЦИПЫ РАБОТЫ
1CU и Crystalens основываются на гипотетических принципах работы. 1CU предполагает, что вакуумированный капсульный мешок сохраняет, по крайней мере, часть своей эластичности, что позволяет сокращаться при расслаблении зонул. Crystalens предполагает, что стекловидное тело представляет собой несжимаемую массу. По мере того как цилиарная мышца сокращается и выступает в полость стекловидного тела, стекловидное тело смещается кпереди, как и оптика в капсульной сумке.Тактильные характеристики обеих аккомодационных ИОЛ должны максимизировать результирующее пассивное движение оптики вперед.

Эти рабочие принципы являются чистыми предположениями, которые не подтверждаются клинической реальностью, согласно которой капсулярная сумка значительно сжимается после операции по удалению катаракты и ИОЛ из-за фиброза, который расширяется и, таким образом, обездвиживает капсульно-зональную диафрагму. Стекловидное тело все больше распадается и регулярно отслаивается в течение всей жизни, пока, наконец, не попадает в полость стекловидного тела, заполненную жидкостью.

Обширный фиброз не только обездвиживает имплант, но также может привести к деформации гаптики дискеты, которая в некоторых случаях может быть значительной. С 1CU может возникнуть синдром капсульного сокращения 5 ; с AT-45 может возникнуть Z-феномен 6 . Иногда массивное врастание и разрастание эпителиальных клеток хрусталика (LEC) также может ограничивать подвижность имплантата. Таким образом, отсутствие пассивной мобильности и отсутствие активной движущей силы (рис. 2) объясняют неспособность продаваемых в настоящее время однооптических аккомодационных ИОЛ продвинуться вперед.

Что можно сделать, чтобы этот принцип заработал?

ЭКСТЕНСИВНАЯ ПОЛИРОВКА
Чтобы изучить влияние сохранения максимально возможной эластичности капсулы, хирургия катаракты и имплантация Crystalens были объединены с обширной полировкой передней капсулы. Sacu et al. 7 показали, что удаление переднего слоя LEC с тыльной стороны остаточной периферической передней капсулы значительно снижает фиброз. Для этого была разработана специальная кюретка для аспирации. 8 Дополнительная обработка существенно повлияла на осевое перемещение оптики Crystalens; однако уменьшилось только среднее движение назад.

Таким образом, невозможность обширной полировки передней капсулы для обеспечения возможности смещения вперед этих аккомодационных ИОЛ демонстрирует, что предполагаемые рабочие принципы являются чисто гипотетическими и не отражают клинические реалии. Чтобы принцип однооптических аккомодационных ИОЛ работал, должны быть выполнены два предварительных условия. Во-первых, следует избегать сокращения капсульного мешка с последовательным удлинением зонул, чтобы сохранить пассивную осевую подвижность ИОЛ или комплекса капсула-имплантат при сокращении цилиарной мышцы.Во-вторых, постоянно действующая передняя векторная сила должна быть приложена к имплантату или капсульной сумке для движения оптики кпереди, когда расслабляющие зоны высвобождают комплекс капсула-имплант.

БЕСКОНТАКТНЫЕ МАГНИТЫ
Одним из способов достижения этих условий является использование дистанционно действующих бесконтактных магнитных сил. Preussner et al. 9 предложили использовать парные отталкивающие магниты, имплантированные в положениях на 3 и 9 часов. Магниты встроены в капсульное натяжное кольцо (CTR) и под прикреплением верхней и нижней прямой мышцы живота в специальных оболочках.Чтобы сохранить индивидуальный диаметр капсульного мешка, Пройсснер разработал специальный CTR с двумя перекрывающимися лопастями, сваренными вместе после размещения кольца в пакете (т. Е. Свариваемого CTR или wCTR). Скошенный проксимальный край вышележащей лопатки и нижележащей лопатки обрабатывают перекрывающимися пятнами аргонового лазера (рис. 3 и 4).

Клиническое исследование планировалось в два этапа. В первом исследовании изучались легкость имплантации, внутриглазная толерантность, возможность лазерной сварки и устойчивость лазерной сварки к капсульной усадке.Также было изучено влияние на глубину передней камеры и формирование катаракты. Реализация магнитов будет предметом второго этапа.

На первом этапе, проведенном доктором Менапасом и его командой в Венском медицинском университете, восьми глазам были имплантированы wCTR и акриловая ИОЛ с открытой петлей. 10 Кольца имплантировали бимануально или с помощью специального инжектора. Сварку выполняли на следующий день после операции по удалению катаракты с использованием трехзеркальной линзы Goldmann (Haag Streit, Köniz, Швейцария) и обычного сине-зеленого аргонового лазера.Сварка была возможна во всех случаях, хотя точное позиционирование диаметра 0,2 мм часто требовалось из-за саккадических микродвижений глаза.

Биомикроскопия с помощью щелевой лампы и документирование относительного положения лопастей с помощью фотографии были выполнены через 1, 3, 6 и 9 месяцев для проверки прочности сварки. Двухлучевой лазерный интерферометр использовался для определения влияния имплантации wCTR с лопастями, перекрывающими оптическую периферию, на глубину передней камеры (ACD), а целостность эффекта оптического краевого барьера отслеживалась с помощью фотографии с ретроиллюминацией.

РЕЗУЛЬТАТЫ
Операция во всех случаях протекала без осложнений. Инжектор позволил хорошо контролируемую имплантацию wCTR через разрез 3,8 мм с минимальной нагрузкой на зонулы. В послеоперационном периоде лопатки были правильно расположены на периферии зрительного нерва. Внутриглазного раздражения не отмечалось. Сварные швы оказались подходящими по положению и интенсивности, хотя в некоторых случаях это было трудно доказать.

Прочность. В большинстве случаев сварные швы сопротивлялись усилиям сжатия капсульного мешка.Однако на трех глазах фиброзные силы привели к разрыву сварных швов и небольшому смещению лопастей (рис. 5).

Глубина передней камеры. Среднее значение ACD составляло 5,1 мм и 4,1 мм с wCTR и без него, соответственно.

Барьерный эффект. В первый год миграции экваториальных LEC были остановлены на оптическом крае во всех случаях. Через 2 года миграция LEC, потребовавшая лазерной капсулотомии, наблюдалась в двух случаях.

ОБСУЖДЕНИЕ
Имплантация wCTR была простой и безопасной, а сварка была возможна во всех случаях и долговечна в большинстве случаев.Через 2 года барьерная функция заднего оптического края в большинстве случаев сохранялась. Увеличение ACD увеличивает возможность адаптации к смене (предварительной нагрузки) примерно на 1,00 дптр для ИОЛ 20,00 дптр.

Основная проблема с использованием wCTR — периодические отказы лазерной сварки. Сокращение капсульного мешка может оказывать значительное влияние на поясничные области и, таким образом, приводить к потере пассивной осевой подвижности комплекса хрусталик-капсула. Это может быть связано либо с неправильным размещением сварных швов, либо с чрезмерными силами фиброзного сжатия передней капсулы.

Фиброзному растяжению диафрагмы капсулы, однако, противодействует обширная полировка передней капсулы, тем самым удаляя передние LEC, которые являются субстратом для фиброзного сокращения 7,8 (Рисунок 6). Тогда сварные швы могут быть достаточно упругими, чтобы выдерживать остаточные силы сжатия.

Отсроченное разрушение барьера на оптической кромке может со временем произойти с любыми ИОЛ, особенно с акриловыми моделями. 4 Однако сращение капсулы нарушено в области, где лопатки перекрывают оптический край, аналогично тому, что наблюдается с цельными ИОЛ с широким основанием.Из-за смещения оптики кзади частота отказа барьера может быть ниже, чем у современных ИОЛ с одинарным смещением оптики, потому что оптика, расположенная более кзади, прижимает задний край к задней капсуле. 11 Это также может частично компенсировать присущий полировке передней капсулы ослабляющий эффект на герметизацию коллагеновой капсулы и, таким образом, барьерный эффект 12 (Рисунок 7). Кроме того, центральному помутнению задней капсулы можно противодействовать, добавив задний капсулорексис.

ПЕРСПЕКТИВЫ НА БУДУЩЕЕ
После того, как мы исследуем влияние дополнительной полировки капсулы и задней капсулорексиса, будет оценена переносимость и функциональность добавления парных магнитов к лопастям и под прикреплениями верхней и нижней прямой мышцы (рис. 8). После аккомодации подвижность диафрагмы мешка ИОЛ затем может быть точно измерена с помощью лазерной интерферометрии, как это делалось ранее с ИОЛ с пассивным смещением. Лопасти сконструированы с заранее определенной линией разрыва в основании, что позволяет вторичное удаление с помощью магнитов в том маловероятном случае, когда пациенту потребуется МРТ-сканирование головного мозга.

Возможной альтернативой является объединение этого принципа действия магнита с захватом оптики в первичный задний капсулорексис (задняя оптическая петля; 13,14 Рисунок 9). Этот хирургический метод не только исключает ретролентальное помутнение, но также сводит к минимуму периферический фиброз в сочетании с полировкой передней капсулы. Установка магнитов непосредственно на периферию самой оптики ИОЛ также уменьшит объем диафрагмы капсулы ИОЛ.В целом это может дополнительно улучшить функциональность системы и исключить нарушение барьера и, следовательно, необходимость в капсулотомии с Nd: YAG-лазером.

В заключение, подход, заключающийся в добавлении магнитов в качестве движущей силы, может, наконец, заставить работать ИОЛ с аксиальным смещением. Однако сохранение пассивной подвижности комплекса капсула-ИОЛ за счет сохранения диаметра индивидуального капсульного мешка и первичного натяжения зонул является ключевыми предпосылками для реализации этого принципа.

Руперт Менапас, доктор медицины, профессор офтальмологии и руководитель службы интраокулярных линз Венской медицинской школы, Австрия.Профессор Менапас заявляет, что у него нет финансовой заинтересованности в упомянутых продуктах или компаниях. С ним можно связаться по электронной почте: [email protected]

Пауль-Рольф Пройсснер, доктор медицинских наук, работает в университетской клинике Майнца, Германия. Профессор Пройсснер заявляет, что у него есть патент на сварку CTR. С ним можно связаться по электронной почте: [email protected]

  1. Koeppl C., Findl O, Menapace R, et al. Пилокарпин-индуцированный сдвиг аккомодационной интраокулярной линзы: AT-45 Crystalens.J Cataract Refract Surg. 2005; 31: 1290-1297.
  2. Findl O, Kriechbaum K, Menapace R, et al. Лазерно-интерферометрическая оценка движения аккомодационной интраокулярной линзы, вызванного пилокарпином: рандомизированное исследование. Офтальмология. 2004; 111: 1515-1521.
  3. Menapace R, Findl O, Kriechbaum K, Leydolt-Koeppl Ch. Размещение интраокулярных линз: критический обзор настоящих и будущих концепций. Graefes Arch Clin Exp Ophthalmol. 2007; 245: 473-489.
  4. Menapace R. Профилактика катаракты.В: Т. Конен, Д. Д. Кох, ред. Катаракта и рефракционная хирургия. Серия «Основы офтальмологии»; Springer; Нью-Йорк; 101-122.
  5. Menapace R. Катаракта после имплантации интраокулярной линзы. Часть I. Возникновение и профилактика за счет оптимизации обычных имплантатов хрусталика и хирургических методов. Офтальмолог. 2007; 104: 253-262.
  6. Yuen L, Trattler W, Wachler BSB. Два случая Z-синдрома у Crystalens после хирургии катаракты без осложнений. J Cataract Refract Surg. 2008; 34: 1986-1989.
  7. Sacu S, Menapace R, Wirtitsch M, Buehl W., Kriechbaum K. Влияние полировки передней капсулы на фиброзное помутнение капсулы: результаты за три года. J Cataract Refract Surg. 2004; 30: 2322-2327.
  8. Preussner PR, Wahl J, Gerl R, Kreiner C, Serester A. Имплант аккомодационной линзы. Офтальмолог. 2001; 98: 97-102.
  9. Vock L, Menapace R. Долгосрочная лазерная капсулотомия YAG и оценка посткатаракты с использованием интраокулярных линз Acrysof с острыми краями и PhacoFlex с закругленными краями: результаты за 10 лет.Доклад представлен на: XXV Конгрессе ESCRS; 8-12 сентября 2007 г .; Стокгольм, Швеция.
  10. Menapace R. Предварительно загруженные сменные системы ИОЛ: концепции и первые клинические опыты. Документ представлен на: Ежегодном собрании DGII; 18-19 февраля 2005 г .; Магдебург, Германия.
  11. Нагамото Т., Фудзивара Т. Ингибирование миграции LEC на оптическом крае ИОЛ: роль изгиба капсулы и контактного давления. J Cat Refract Surg. 2003; 29: 1605-1612.
  12. Menapace R, Wirtitsch M, Findl O, Buehl W, Kriechbaum K, Sacu S.Влияние полировки передней капсулы на помутнение задней капсулы и частоту неодим-YAG капсулотомии: трехлетнее рандомизированное исследование. J Cataract Refract Surg. 2005; 31: 2067-2075.
  13. Menapace R. Обычное наложение петель на заднюю оптику для устранения помутнения задней капсулы у взрослых — отчет о 500 последовательных случаях. J Cataract Refract Surg. 2006; 32: 929-943.
  14. Menapace R. Задний капсулорексис в сочетании с оптической петлей: альтернатива стандартной имплантации интраокулярных линз с острыми краями? Критический анализ 1000 последовательных случаев.Graefes Arch Clin Exp Ophthalmol. 2008; 246: 787-801.

Набор необработанных строителей Axial SCX10 II C-AXI

Шасси Axial SCX10 II — лучший выбор для строителей, которые хотят создавать нестандартные конструкции. Чтобы способствовать этому творчеству, мы выпустили Raw Builder’s Kit, минималистичную версию нашего SCX10 II, которая позволяет вам самостоятельно выбирать колеса, шины, кузов и электронику. Предоставляя вам эту возможность, мы позволяем вам настраивать внешний вид и характеристики лучшего шасси для трейловых грузовиков на рынке.

Чтобы помочь вам создать свой идеальный проект, комплект Raw Builder’s Kit включает полный набор алюминиевых звеньев (рулевого управления и подвески), приводных валов WB8 HD Wildboar ™ и монтажного оборудования для сборки 290 мм (11,4 дюйма), 305 мм (12,0 дюйма) или Автомобиль диаметром 313 мм (12,3 дюйма).

ССЫЛКИ ВКЛЮЧЕНЫ: 56,5 мм (2x), 71 мм (3x), 80 мм (4x), 85,5 мм (2x), 93 мм (2x), 94 мм (2x), 101,5 мм (2x), 107 мм (1x)

УНИВЕРСАЛЬНЫЙ НАБОР AR44 ™
Оси карданного шарнира позволяют поворачивать до 45 градусов и обеспечивают более плавное движение для более производительной и эффективной трансмиссии.

  • Угол поворота до 45 градусов
  • Плавный ход для эффективной трансмиссии
  • Компактная, но прочная конструкция
  • Конструкция из закаленной стали

В этот комплект входит достаточно рычагов подвески для создания одной из трех конфигураций колесной базы: 11,4 дюйма, 12,0 дюйма или 12,3 дюйма.

  • Подвеска и рулевые тяги полностью алюминиевые
  • Конический центр и концы с расширением
  • Концы большой тяги M4
  • Серый анодированный алюминий

Мы включили набор угловых, прямых, высоких стоек корпуса и других, позволяющих установить корпус по вашему выбору.

CMS (сервопривод, установленный на шасси)

  • Сервопривод перемещается с верхней части оси на шасси, так же как рулевой механизм полноразмерного грузовика расположен на раме.
  • Увеличивает масштабность за счет правильной геометрии подвески.
  • Тяги из анодированного алюминия в комплекте с концами стержней M4.
  • Регулируемая система крепления сервоприводов позволяет использовать широкий спектр сервоприводов.
  • Правильно спроектированная подвеска для почти нулевого поворота.

Необходимые позиции (не включены)

  • Передатчик / приемник
  • ESC / Двигатель
  • Сервопривод рулевого управления
  • Колеса и шины
  • Кузов
  • Аккумулятор
  • Зарядное устройство
  • Батарейки AA
  • Клей для шин
  • Краска кузова

Максимальное оптическое выравнивание | Особенности | Апрель 2018 г.

Архитектуры последовательного позиционирования обеспечивают беспрецедентную точность выравнивания, но там, где существуют ограничения по пространству, конструкции с параллельной кинематикой отвечают всем требованиям.

RJ HARDT, AEROTECH INC.

Благодаря достижениям в кремниевой фотонике и микрооптических технологиях допуски автоматического выравнивания снизились до нанометрового уровня. Несоосность оптических компонентов в современных фотонных устройствах напрямую влияет на качество передачи света. А смещение всего на несколько микрометров может привести к потерям мощности в конечном устройстве на 50 и более процентов (рис. 1). Производители фотонных устройств спешат разработать новые методы и оборудование для выравнивания, чтобы соответствовать требованиям пространственного допуска между оптическими компонентами.Эти пространственные допуски можно контролировать во время автоматического выравнивания путем реализации архитектуры оптимальной системы позиционирования.


Рис. 1. Потери мощности между оптоволокном и кремниевым кристаллом из-за несовпадения в 2D-пространстве. Любезно предоставлено Aerotech Inc.



Существует два типа архитектур: последовательная кинематика и параллельная кинематика. Они различаются пространственной конфигурацией, программированием и необходимым оборудованием, поэтому выбор идеальной архитектуры может оказаться сложной задачей.Следующие ниже рекомендации проливают свет на доступные архитектуры и факторы, которые следует учитывать при их реализации.

Выбор архитектуры

Архитектуры последовательного позиционирования используют один привод или двигатель для позиционирования оптического компонента в одном направлении в пространстве. Эти системы могут быть установлены друг на друга для достижения требований к позиционированию во всех шести градусах трехмерного пространства (три линейных и три поворотных). Архитектуры параллельного позиционирования используют несколько приводов для позиционирования оптического компонента в одном или нескольких направлениях в пространстве.Их также можно настроить для достижения требований к позиционированию во всех шести градусах трехмерного пространства.

Каждая архитектура позволяет пользователю программировать в трехмерном пространстве, и, кроме того, каждая позволяет выбирать и программировать точку в пространстве, вокруг которой могут выполняться вращения. Это полезно для выравнивания массивов компонентов, таких как волоконный блок из нескольких входящих волокон в микросхему с несколькими волноводами. Существуют ограничения с точки зрения достижимой точности между двумя кинематическими подходами, особенно в интересующей точке, где выполняется процесс выравнивания.


Рис. 2. Размер шага позиционирования, равный одному нанометру, может быть достигнут с помощью последовательного линейного позиционера. Предоставлено Aerotech Inc.



В целом, наивысший уровень точности выравнивания может быть достигнут при серийной конструкции, поскольку последовательные системы обеспечивают следующее:

• Лучшая точность позиционирования в рабочей точке, где удерживается выравниваемый компонент.

• Меньшие размеры шага приращения в каждом направлении движения (Рисунок 2).

• Лучшая повторяемость при возврате в предыдущие позиции.

Последовательные системы демонстрируют эти преимущества, поскольку они ограничивают количество приводов, перемещающихся в любой момент времени. Например, в системе параллельных гексаподов (рис. 3) все шесть исполнительных механизмов перемещаются одновременно, чтобы перемещать полезную нагрузку в одном направлении движения. Это означает, что ошибочные движения отдельных исполнительных механизмов складываются. Последовательная система упрощает требования к перемещению, поскольку каждая ось перемещается независимо от других и делает это только при необходимости.Это позволяет последовательным системам выравнивать оптические компоненты с меньшей ошибкой, вызванной движением.


Рисунок 3. Пример платформы последовательного движения с шестью степенями свободы (DOF) в виде наложенных друг на друга одиночных осей механики ( слева, ) и параллельной кинематической платформы с шестью степенями свободы в виде шестигранника ( прав, тн). Каждая красная стрелка указывает направление движения привода. Предоставлено Aerotech Inc.



Кроме того, шарниры, необходимые для систем с параллельной кинематикой, добавляют погрешность, связанную с движением, вызванную механической податливостью. Сериализация движения устраняет эти дополнительные соединения и приводит к последовательным устройствам, способным к индивидуальным движениям или размерам шага менее 10 нм, обеспечивая при этом ходы в сотни миллиметров. Этот длинный ход полезен для вспомогательных процессов, таких как загрузка детали и смена инструмента.

Другими заметными преимуществами последовательных платформ являются повышенная модульность конструкции и упрощенное программирование.Оси могут быть разделены, уменьшая рабочую высоту, при этом позволяя пользователю программировать все шесть степеней свободы (DOF). Эта гибкость часто теряется в системах с параллельной кинематикой из-за необходимости в механических связях между исполнительными механизмами. Кроме того, связи между исполнительными механизмами с параллельной кинематикой требуют, чтобы код преобразования был записан в контроллер движения, чтобы пользователь мог программировать в знакомых координатах (например, в декартовом пространстве). Эти преобразования очень усложняют простые операции, такие как поиск исходных ссылок для каждой оси.Последовательная архитектура устраняет необходимость в этих более сложных преобразованиях.

Параллельно-кинематические архитектуры

Параллельно-кинематические конструкции обычно не могут обеспечить точность позиционирования серийных конструкций. Однако в некоторых случаях они лучше подходят для использования. В первую очередь, если физический размер станции выравнивания вызывает беспокойство или имеется ограниченное пространство для добавления управления движением, параллельные кинематические подходы могут помочь. Приводы не нужно ставить друг на друга, как в последовательных системах, и их можно разместить намного ближе друг к другу.Это означает, что площадь, занимаемая системой движения, может быть уменьшена до 50 процентов в вертикальном направлении. Еще одно преимущество параллельной архитектуры — это возможность размещать приводы там, где это необходимо для повышения жесткости и жесткости. При правильной конструкции несколько приводов могут одновременно нести нагрузку. Это позволяет пользователям размещать более тяжелые полезные нагрузки, не беспокоясь о стабильности положения, пока компоненты закреплены на месте.

Хотя гексаподы обычно не известны своей высокой точностью, новые конструкции с параллельной кинематикой в ​​некоторых случаях имеют характеристики позиционирования, сравнимые с системами с последовательной кинематикой.Точность трехмерного векторного позиционирования гексапода при перемещении в плоскости XY показана на рисунке 4. Такой уровень производительности может быть достигнут с использованием высокоточной, надежной механики и передовых стратегий управления / калибровки.


Рис. 4. График ошибки позиционирования вектора в плоскости XY с использованием шестиосевого гексапода Aerotech HEX300-230. Предоставлено Aerotech Inc.



Поскольку каждая архитектура позиционирования имеет свои преимущества для систем оптического выравнивания, имеет смысл комбинировать их там, где это необходимо.Использование последовательных архитектур для высокоточных процессов и параллельных архитектур для уменьшения занимаемой платформой площади и увеличения грузоподъемности максимизирует производительность всего процесса выравнивания. Следовательно, важно выбрать поставщика средств автоматизации, который может легко объединить в одном пакете как последовательные, так и параллельные архитектуры. Это дает разработчику больше аппаратных средств для реализации и предлагает программисту единую платформу для разработки прикладного программного обеспечения.

Познакомьтесь с автором

Р. Дж. Хардт — инженер-механик и менеджер по развитию бизнеса в Aerotech Inc., где он специализируется на оптике и фотонике. Его опыт заключается в управлении движением и автоматизации; электронная почта: [адрес электронной почты защищен]


Гибридный подход: когда места мало, но точность является обязательной

Из-за развития производственной цепочки поставок автоматических машин для юстировки фотоники пользователям этих систем часто требуются специализированные платформы на основе выравнивание оптических компонентов.Это обеспечивает гибкость конструкции машины и позволяет производителю машины выбирать системы автоматизации и позиционирования, которые точно соответствуют потребностям приложения.

Рассмотрим недавний случай, когда производитель потребовал юстировки между источником полупроводникового лазера, микролинзой и интегрированным волноводом на фотонной интегральной схеме (PIC). В этом сценарии несколько компонентов должны были быть выровнены одновременно и точно по отношению друг к другу, чтобы передать достаточное количество света на PIC.Каждый из этих фотонных компонентов требовал множества небольших позиционных перемещений относительно друг друга, и они также должны были быть перемещены в условиях ограниченного пространства из-за ограниченного доступного рабочего объема. Чтобы еще больше усложнить конструкцию, также потребовался этап высокоскоростной автоматизированной загрузки деталей.


Портал Aerotech AGS15000, используемый для надземных высокоскоростных погрузочно-разгрузочных операций.



Комбинированная система последовательного и параллельного кинематического позиционирования использовалась для решения множества переменных и ограничений, представленных в этом приложении.Была реализована высокоскоростная подвесная портальная платформа для загрузки и разгрузки оптических компонентов. Его пропускная способность зависела от уменьшенной и жесткой полезной нагрузки, поэтому между подвижной кареткой портала и инструментами для захвата деталей был добавлен гексапод с параллельной кинематикой с шестью степенями свободы (DOF).

Наконец, чтобы обеспечить максимально возможную передачу света между лазером, линзой и волноводом, на основании под подвесным порталом была размещена высокоточная система с последовательной архитектурой. Эта последовательная система была разделена на два модуля, чтобы позволить PIC и лазерному источнику двигаться независимо, обеспечивая достаточный рабочий объем между лазерным источником и чипом для параллельного кинематического гексапода, чтобы манипулировать микролинзой в ее оптимальное положение.В конечном итоге все компоненты можно было выровнять одновременно с точностью до 100 нм, что позволило снизить потери при пропускании света, подаваемого на фотонный чип.

Гибкость позволила команде разработчиков выбрать наилучшие доступные архитектуры позиционирования. После того, как машина была построена, возможность управления и программирования параллельно-кинематического гексапода одновременно с двумя отдельными системами последовательного позиционирования и порталом принесла большую пользу.

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
