Облицовка фасадов профлистом — технология монтажа

Отделка фасада профлистом широко используется не только в промышленном, но и в гражданском строительстве. Популярности и востребованности профнастила способствует не только внешняя привлекательность этого материала. Использование прочного, надежного и долговечного профилированного листа, окрашенного в разнообразные и яркие цвета, позволяет решить двойную задачу.

С одной стороны, технология облицовки фасада профлистом позволяет одновременно выполнить утепление здания. С другой стороны, отделка фасада профнастилом помогает украсить унылые серые фасады построек второй половины прошлого века и внести приятное разнообразие в оформление жилых микрорайонов. Более того, обшивка фасада профлистом, цена которой сравнительно невелика, благодаря своим возможностям позволяет реализовывать самые креативные идеи современных дизайнеров.

  • Облицовка фасадов профнастилом с одновременным утеплением
  • Облицовка фасадов профнастилом: основные этапы и порядок выполнения работ

Облицовка фасадов профнастилом с одновременным утеплением

Повсеместное массовое утепление фасадов жилых домов вызвано ужесточением практически во всех странах нормативов энергосбережения, а также значительным ростом цен на энергоносители в течение последних 15-20 лет.

Добиться требуемых показателей энергосбережения с использованием традиционных строительных материалов достаточно сложно. Для этого приходится в некоторых регионах строить здания со стенами из кирпича толщиной более 1 м. А это увеличивает затраты на все строительные конструкции, начиная с фундаментов зданий и сооружений. Поэтому все чаще вопросы утепления фасадов решаются с помощью современных эффективных теплоизоляционных материалов.

Теплопотери многих жилых зданий уменьшают с помощью пенополистирольных и пенополиуретановых плит. Важным достоинством этих материалов является негигроскопичность.

Они крепятся непосредственно к стене здания с помощью анкеров и клеевых составов на цементной основе. Затем их поверхность шпаклюется и окрашивается водоэмульсионными красками. Технология очень проста и не требует значительных затрат. Но экологически чистыми такие материалы назвать достаточно сложно, при температуре порядка 60° пенополистирол начинает разлагаться. Кроме того такие утеплители пожароопасны, да и срок их эксплуатации невелик.

Облицовка фасадов профлистом имеет ряд бесспорных преимуществ перед описанной выше технологией. Монтаж фасада из профлиста к стене здания предполагает крепление специального каркаса, поэтому между теплоизоляционным слоем и профнастилом можно создать промежуток, который обеспечит циркуляцию воздуха между утеплителем и облицовкой. Такие фасады из профлиста называют вентилируемыми.

Кроме того, обшивка фасада профнастилом позволяет использовать теплоизоляционные материалы из минеральных и базальтовых волокон, которые размещаются в этом самом вентиляционном зазоре. Эти материалы более экологичны и абсолютно пожаробезопасны, а избыточная влага эффективно удаляется из слоя утеплителя благодаря вентиляционному промежутку.

Вентилируемый фасад можно представить как слоеный пирог, состоящий их слоя пароизоляции, утеплителя, специальной пленки, называемой ветровым барьером, металлического каркаса и наружного слоя из профнастила.

Облицовка фасадов профнастилом: основные этапы и порядок выполнения работ

Отделка профнастилом фасада дома начинается с монтажа каркаса, состоящего из специальных тонкостенных металлических профилей. Одним из достоинств профлиста является небольшой вес, что и позволяет для его крепления использовать облегченные конструкции.

Технология облицовки фасада профлистом предполагает следующие шаги:

  1. Сначала к стене крепятся кронштейны, на которые устанавливаются вертикальные и горизонтальные направляющие из П-образного профиля.
  2. После установки каркаса монтируется пароизоляционный барьер, который защищает стену от проникновения влаги из окружающего воздуха через слой утеплителя.
  3. Затем к стене, с помощью специальных пластиковых дюбелей, крепится утеплитель.
  4. На следующем этапе выполняется укладка ветробарьера и крепление наружной облицовки из профлиста.

Отделка фасада дома профлистом считается полностью завершенной после установки специальных профилей на оконных и дверных проемах и цокольной планки.

Вы можете сами обшить ваш дом профнастилом — как вы видите, это не очень сложно. Однако эта работа связана с серьезными физическими нагрузками, да и выполнить ее быстро у вас вряд ли получится — поэтому обычно для отделки нанимают специалистов.

В принципе, это не очень дорого, однако помните — отделка стен зданий связана с необходимостью работы на высоте. Поэтому при монтаже фасада из профлиста цена работы включает в себя еще и стоимость установки лесов или затраты на установку специального строительного подъемника.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Обшивка дома профнастилом: пошаговая инструкция по монтажу

Если выбирать отделку для фасада исключительно из соображений практичности, стоит обратить внимание на профнастил. Крепкий, долговечный, не слишком дорогой, этот материал нашел широкое применение в частном строительстве. И если раньше его использовали больше для заборов и кровель, то сейчас активно применяют и для наружных стен. Обшивка дома профнастилом не требует специальных навыков, и если вы умеете обращаться со строительным инструментом, справиться с монтажом будет несложно.

Обшивка дома профнастилом

Профлист может иметь не только цветное декоративное покрытие, но и имитировать дерево, камень

Основные свойства материала

Для изготовления профнастила используют тонкую листовую сталь, защищенную от коррозии цинковым покрытием. После прокатывания в станках гибкий металл превращается в гофрированные профили с волнами разной конфигурации и размеров, и приобретает дополнительные характеристики. Для усиления защитных свойств листы покрываются полимерным составом, с лицевой стороны наносится декоративный слой. Ребра жесткости придают изделию высокую прочность при небольшом весе, что способствует снижению нагрузки на основание. И чем больше высота этих ребер, тем устойчивее профнастил к механическим нагрузкам.

Срок эксплуатации обшивки зависит от вида защитного покрытия: простой оцинкованный профнастил служит около 30 лет, а профнастил с полимерным покрытием – до 45 и больше. Материал поддается механической обработке, легко сверлится и режется, благодаря чему монтаж листов выполняется без особых усилий. При необходимости профнастил можно демонтировать и использовать повторно без ухудшения эксплуатационных характеристик.

Выбор профнастила для обшивки

Обшивка стен дома профнастилом

Согласно  ГОСТу 24045-2010, профнастил делится по назначению на несколько видов – несущий, кровельный, стеновой и смешанного типа.

ГОСТ 24045-2010

Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Файл для скачивания

ГОСТ 24045-2010

Каждый вид имеет соответствующую маркировку. Для обшивки фасадов предназначен стеновой профнастил (С), отличающийся трапециевидной формой гофры. Высота профиля варьируется в пределах 8-44 мм, декоративное покрытие может быть как однотонным, так и с рисунком.

Видя букву «С», стоящую перед численной маркировочной комбинацией, не стоит сомневаться – перед вами именно стеновой профнастил

Стеновой профнастил

Если же требуется обшить каркас гаража или какой-нибудь другой нежилой постройки, рекомендуется выбирать несущий (Н) профнастил, либо смешанного типа, который обозначается буквами НС.

Несущий профнастил

При маркировке листов рядом с буквенным обозначением ставят цифры, которые указывают на высоту гофры – С-8, С-10, С-20 и так далее. При обшивке частных домов самым востребованным является профнастил С-8: он самый недорогой, легкий, но при этом обладает хорошей прочностью.

Профнастил С-8

Если фасад подвергается высоким ветровым нагрузкам, более уместно будет использовать профили С-15, С-20 либо С-21, которые отличаются большей жесткостью и не склонны к выгибанию.

Профлист С-15

Профнастил С-20

Не менее важны при выборе и декоративные качества материала. Для жилого дома обычный оцинкованный лист не подходит, такая обшивка более уместна для промышленных сооружений либо бытовых построек. Поэтому предпочтение нужно отдавать цветному профнастилу с качественным полимерным покрытием.

Профнастил с рисунком под камень

Декоративный слой может быть матовым и глянцевым, однотонным, с фактурой под камень, дерево, кирпич и другие материалы. Листы с рисунком гораздо дороже однотонных, но смотрятся они просто великолепно. Издалека волнистый рельеф обшивки не заметен, и создается впечатление, что дом действительно выложен из камня или кирпича.

Имитация кирпича

Имитация рваного камня

Каменная кладка, рисунок

Объемный рисунок

Совет. Выбирая материал, обращайте внимание и на тыльную сторону листа. Есть варианты с двусторонним декоративным покрытием, предназначенные для заборов и перегородок. Разумеется, их можно применять и для обшивки дома, но зачем переплачивать за то, что все равно не будет видно?

Экономичнее применять профлист, окрашенный с одной стороны

Цены на профнастил

Профнастил

Расчет материала

Чтобы избежать лишних затрат, необходимо правильно просчитать количество материала перед покупкой. Сначала выполняют замеры стен и высчитывают общую площадь.

Площадь стен и фронтона

Далее отнимают площадь оконных и дверных проемов, а также тех участков, которые обшиваться не будут (если они есть). Прибавляют площадь фронтонов, если их тоже планируется обшивать. Теперь полученное значение остается разделить на площадь одного листа.

При подсчетах следует учитывать не габаритную, а полезную ширину листа, поскольку профнастил укладывается внахлест. Стандартная длина листов равняется 2 м, хотя у разных производителей она может варьироваться от 0,5 до 14 метров.

Стандартные размеры профнастила

Для примера возьмем дом прямоугольной формы: высота стен равняется 3 м, длина – 4 и 6 м, есть 4 окна размерами 1,5х1,1 м и дверной проем 2х1,4 м. Умножив высоту на длину и сложив площадь стен, узнаем общую площадь будущей обшивки – 60 м2. По той же формуле высчитываем площадь проемов:

1,5 х 1,1 х 4 = 6,6 + 2,8 = 9,4 м2;

60 – 9,4 = 50,6 м2.

То есть, рабочая площадь стен равняется 50,6 м2.

Площадь фронтонов рассчитывается иначе, в зависимости от их формы. Если фронтон имеет форму трапеции, нужно суммировать оба основания, разделить пополам и умножить на высоту. Если фронтон представляет собой равнобедренный треугольник, нужно умножить половину его высоты на основание. Например, высота фронтона 2 м, основание равняется 4 м. 0,5 х 2 х 4 = 4 м2.

Так как фронтона два, прибавляем к общей площади обшивки еще 8 м2, и в результате получаем 58,6 м2. Стандартные размеры листа профнастила С-8 составляют 2000х1150 мм, а значит, его площадь равна 2,3 м2. Делим площадь обшивки на площадь листа – 58,6 : 2,3 = 25,48. Округлив, получаем 26 листов, но про запас нужно взять еще 2-3, поскольку при раскрое может понадобиться дополнительный материал.

Доборные элементы для профнастила

Помимо самих листов для отделки понадобятся доборные элементы. Каждый из них выполняет определенные функции, и является неотъемлемой частью обшивки дома.

Наименование элемента Назначение

Наружный угол

Угол наружный

Применяется для обрамления наружных углов. Придает обшивке завершенный вид и одновременно защищает стыки от попадания осадков, пыли, мелкого мусора. Монтируется сверху на профнастил, вследствие чего шляпки саморезов остаются на виду

Внутренний угол

Угол внутренний

Крепится во внутренних углах постройки, выполняет защитно-декоративные функции. Монтируется сверху на профлисты, крепежи остаются на виду
Наружный угол сложный Выполняет те же функции, что и обычный угол, но крепится он к обрешетке, до монтажа листов. Такая установка позволяет сделать скрытый крепеж
Внутренний угол сложный Устанавливается во внутренних углах фасада перед монтажом профнастила, выполняет защитно-декоративные функции

Стыковочная планка сложная

Предназначается для защиты и отделки стыков обшивки на плоскости стены. Крепится к обрешетке до установки профнастила

Торцевая планка

Применяется для обрамления торцов обшивки, защищает их от воздействия осадков, придает аккуратный вид. Крепится к обрешетке до установки листов

Откосная планка

Применяется для обрамления дверных и оконных проемов. Защищает от попадания осадков и мусора, крепится к обрешетке до монтажа обшивки

Стыковочная планка

Выполняет те же функции, что и сложная стыковочная планка, но крепится после монтажа обшивки, вследствие чего шляпки крепежей остаются видимыми
Молдинг Применяется для отделки стыка между фасадом дома и подшивкой карнизного свеса. Крепится к обрешетке перед установкой профнастила

Отлив оконный

Применяется для защиты подоконного пространства от дождевых потоков. Устанавливается в нижней части оконных откосов до монтажа обшивки
Наличник Применяется для оформления дверных и оконных проемов, придает им завершенный вид

Цокольная планка

Применяется для защиты верхней части цоколя от дождя и снега, чем продлевает срок его службы. Крепится к нижней части обрешетки до установки профнастила

Как правило, эти изделия выпускаются длиной 3,2 и 1,25 м, хотя у каждого производителя могут быть свои параметры. Рассчитать их количество гораздо проще, чем листов обшивки, поскольку здесь все измеряется в погонных метрах, а не в квадратных.

Как выполнить обшивку своими руками

Обшивка стен профнастилом включает три основных этапа: подготовку поверхности, установку каркаса, монтаж доборных элементов и листов. Если планируется утепление стен, укладка утеплителя выполняется после монтажа каркаса.

Устройство обшивки дома из профнастила

На схеме — облицовка стен профлистом

Профнастил может крепиться горизонтально и вертикально, на защитные функции обшивки это не влияет. Между обшивкой и несущей стеной должен обязательно оставаться воздушный зазор, который способствует выходу испарений через стены дома. При обшивке деревянного фасада каркас можно монтировать из деревянных брусьев, а вот для кирпичных и бетонных стен больше подходит металлический профиль.

Подготовительные работы

Под металлической обшивкой мелкие дефекты не видны, поэтому тщательно ровнять стены не понадобится. А вот устранить трещины, сквозные зазоры, грибок, нужно обязательно, иначе разрушающее воздействие будет продолжаться, и стены в скором времени потребуют капитального ремонта.

С фасада демонтируют водосточные желоба, наличники, отливы, приборы освещения и остальные предметы, мешающие отделке. Очищают пыль и грязь, проверяют целостность стен. Для заделки трещин используют цементный раствор. Там, где кладка сильно выкрошилась, нужно выбить остатки кирпичей и выложить новые на свежий раствор. Это касается не только стен, но и цоколя дома.

Как заделать трещину в кирпичной стене дома

Пораженные грибком участки зачищают скребком и хорошенько обрабатывают средствами, содержащими хлор.

Грибок на фасаде

Защита от плесени

Средство наносите валиком

Если это деревянные стены, нужно обработать их антисептической грунтовкой 2-3 раза. После этого поверхность должна полностью высохнуть.

Грунтовочный антисептик

Цены на грунтовку глубокого проникновения

Грунтовка глубокого проникновения

Монтаж каркаса и обшивки

Каркас под обшивку должен быть идеально ровным, то есть, все направляющие должны располагаться строго в одной вертикальной плоскости. Крепление «на глаз» здесь не допускается, ведь даже небольшие отклонения приводят к деформациям обшивки и снижению прочности конструкции. Крепить направляющие рекомендуется на кронштейнах, так гораздо удобнее выравнивать их по вертикали.

Шаг 1. На подготовленной поверхности делают разметку под регулируемые кронштейны. Начинают размечать от угла: определяют с помощью уровня или отвеса вертикаль, и ставят на этой линии точки мелом через каждые 50-60 см. Далее отступают в сторону 40 см и повторяют действия.

Разметка

Шаг 2. Завершив разметку, просверливают отверстия под все крепежи, вставляют дюбели, прикручивают кронштейны. Между кронштейном и стеной рекомендуется вставить паронитовые прокладки.

Сверление

Крепление кронштейна

Кронштейны

Совет. Если стены кирпичные, отверстия под дюбели не должны попадать на кладочные швы. Также нельзя использовать для сверления перфоратор, если несущие стены выложены из пустотелого кирпича.

Шаг 3. Далее берут первый направляющий профиль, прикладывают его к кронштейнам и наживляют саморезами. С помощью уровня проверяют расположение профиля по горизонтали, при необходимости подправляют, закручивают саморезы. Конструкция кронштейнов позволяет осуществлять выравнивание элементов обрешетки в пределах 30 мм. Поочередно устанавливают и прикручивают все остальные профили каркаса. Вокруг проемов крепят дополнительные перемычки, чтобы обрешетка была сплошной.

Кронштейны и крепление к ним несущего профиля

Пример вертикальной обрешетки

Вертикальные стойки каркаса

Шаг 4. Между направляющими крепят плитный утеплитель. Чаще всего для утепления под профнастил применяют минеральную вату: она отлично удерживает тепло, легко устанавливается, обладает паропропускной способностью. Плиты крепят снизу вверх, с обязательным смещением вертикальных швов в каждом последующем ряду. Слой утеплителя должен быть сплошным, поэтому внимательно следите за тем, чтобы между плитами не оставалось зазоров.

Установка и фиксация плит утеплителя

Для фиксации утеплителя применяют тарельчатые дюбели. Отверстия в стене просверливают прямо через материал, на глубину 4-5 см. На одну плиту должно приходиться минимум 5 дюбелей – один по центру, четыре по углам.

Шаг 5. Поверх слоя теплоизоляции необходима гидро- и ветрозащита. Полотна ветрозащитной мембраны крепятся перпендикулярно направляющим, то есть, на вертикальный каркас они монтируются горизонтально, снизу вверх, а на горизонтальном каркасе их монтирую вертикально. Для этого верхний край полотна фиксируют саморезами к верхней направляющей, раскатывают материал вниз, слегка натягивают, закрепляют саморезами к нижнему профилю.

Крепление ветробарьера

Соседние полотна устанавливаются с перехлестом 10-15 см. На линии перехлеста также выполняют фиксацию материала по всей высоте к направляющим профилям. Возле проемов мембрану обрезают по периметру рамы и тоже закрепляют на обрешетке. Иногда гидроизоляционная пленка крепится при помощи двустороннего скотча, а к деревянному каркасу фиксируется при помощи степлера.

Шаг 6. По нижнему краю каркаса прикручивают саморезами цокольный отлив. Если каркас вертикальный, предварительно нужно отбить горизонталь по уровню, иначе отлив будет неровным. В случае горизонтальной обрешетки, этот элемент прикручивают к нижнему профилю. Планки отлива между собой соединяются внахлест на 20-30 мм.

Крепление цокольной планки

Шаг 7. Следующим оформляют дверной проем. Берут откосную планку, обрезают ее по высоте дверной коробки, прикладывают к внешнему краю рамы и выставляют по уровню. Прикручивают саморезами с шагом 30 см через пристрелочную полку. Точно так же монтирую планку с другой стороны и над проемом.

Замеры и установка стартовой планки откосов

Резка и установка стартовой планки над проемом

Шаг 8. Приступают к оформлению оконных проемов. Оконный отлив обрезают по ширине проема, прикладывают к нижней части рамы и подгоняют по размеру. Прикручивают элемент к направляющим обрешетки. Далее раскраивают и крепят боковые откосные планки, последней монтируют верхнюю планку. На торцах планки делают по два аккуратных надреза и загибают получившиеся «ушки» на боковые профили.

Шаг 9. Следующими устанавливают наружные и внутренние углы, а также соединительную планку, если используются элементы сложной формы. Профиль приставляют к наружному углу, наживляют сверху саморезом и выставляют по уровню. Нижний край углового профиля должен на 5-6 мм перекрывать низ обрешетки. Выровняв элемент, прикручивают его к обрешетке по всей длине. Таким же образом крепят внутренние углы. Если используются простые профили, их крепят поверх обшивки, так что после отделки проемов можно сразу приступать к монтажу листов.

Совет. Специалисты рекомендуют начинать монтаж обшивки с тыльной стороны дома по направлению к лицевой части фасада. При горизонтальной укладке листов начальной линией крепления является угол постройки либо дверной проем, при вертикальной монтаж начинают от цоколя или отмостки снизу вверх.

Шаг 10. С отделочного материала снимают защитную пленку. Берут первый лист, приставляют его к обрешетке от угла и наживляют саморезом в нижней части по краю. Далее выставляют его по уровню и, придерживая в одном положении, ввинчивают саморезы в прогибы волны. Шаг крепления – около 30 см, или через каждые 2 волны.

Крепление профлиста

Шаг 11. Следующий лист прикладывают внахлест на 15 см, ровняют по нижнему срезу, прикручивают саморезами.

Крепление листов

По линии стыка крепежи располагают с шагом 50 см. При обшивке отклонения по вертикали допускаются не больше 6 мм.

Фиксация листов профнастила и наличников

Совет. Закручивая саморезы, избегайте чрезмерного натяжения листов обшивки. Они должны плотно прилегать друг к другу, особенно на стыках, но в то же время иметь минимальный зазор 0,8-1 мм в местах фиксации для компенсации температурного расширения.

Оформление проема

Шаг 12. При отделке проемов листы предварительно раскраивают согласно замерам. Для резки профнастила используют ножницы по металлу, мелкозубчатую ножовку, электролобзик.

Резка профнастила пилой

Резка профилированного листа болгаркой

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

После монтажа обшивки устанавливают оставшиеся доборные элементы – наличники, простые углы и стыковочные планки, закрывают молдингами стыки между стенами и карнизом.

Профлист на фасаде можно укладывать как вертикально, так и горизонтально

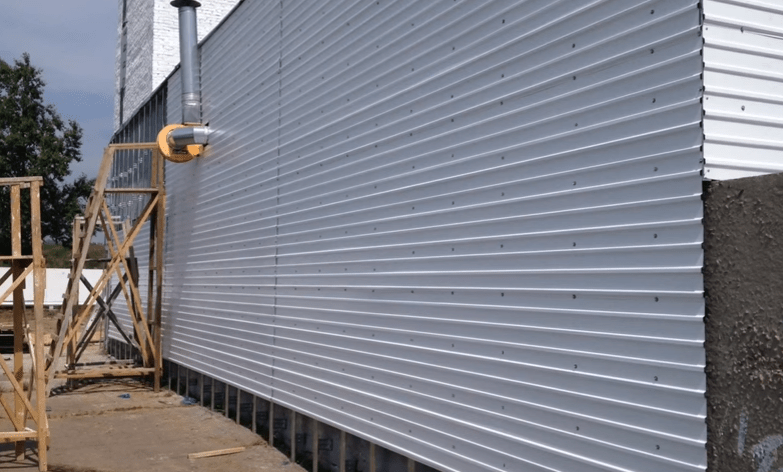

Фасад из профлиста (горизонтальное расположение)

Пример отделки здания профлистом

Складское помещение с облицовкой из профлиста

Обшивка фасада дачного домика профнастилом

Отделка дома профлистом

Обшивка фронтона

Завершающим этапом является обшивка фронтонов дома. Как и на стенах, здесь листы могут располагаться и горизонтально, и вертикально, в зависимости от предпочтений домовладельца. Перед обшивкой фронтоны следует обработать гидроизолирующим составом и дождаться высыхания поверхности. После этого монтируют обрешетку из бруса 50х50 мм либо алюминиевого профиля. Шаг обрешетки 30-40 см. Если чердак планируется утеплять, ячейки обрешетки заполняют плитами минеральной ваты или пенопласта, укрепляют их тарельчатыми дюбелями.

Далее утеплитель закрывается гидроизолирующей мембраной, а сверху монтируется контробрешетка, которая обеспечивает вентиляционный зазор. По нижнему краю фронтона к обрешетке прикручивают отлив, а по сторонам, на стыке со свесами крыши, монтируют торцевые планки. Теперь остается правильно раскроить листы и установить их на фронтон. Для удобства можно сделать простой шаблон из подручных материалов и резать профлисты по нему. При монтаже края материала заводят в торцевые планки, плотно подгоняют, чтобы не оставалось зазоров, проверяют расположение уровнем. Фиксация производится стандартно саморезами или заклепками с шагом 30 см.

Фронтон из профнастила

Отделка фронтона профнастилом

Размер свеса кровли выбирается так, чтобы перекрыть сэндвич из утеплителя и профлиста

Кажущаяся простота профнастила может быть использована самым необыкновенным способом

Видео — Обшивка дома профнастилом

Как обшить дом профлистом — подробная пошаговая инструкция

Хороший дом должен быть крепким, теплым и красивым. И во многом эти характеристики жилья зависят от типа внешней отделки и правильности ее монтажа. На сегодняшний день наибольшее распространение получили три варианта – виниловый сайдинг, искусственный камень и металлический профлист. Остановимся на последнем и выясним, что это за материал и в чем его преимущества. Также здесь вы узнаете, как обшить дом профлистом самостоятельно с применением технологии вентилируемого фасада.

Как обшить дом профлистом

Профнастил под камень

Профнастил стеновой под дерево, использованный в частном домовладении

Профилированный лист – что это за материал и как он изготавливается

Профлист, также известный как профнастил или гофрированный лист — металлическое изделие, используемое в качестве конструкционного, кровельного и отделочного материалов. Он представляет собой лист из стали, при изготовлении подвергаемый профилированнию. В результате материалу придается трапециевидная или волнообразная форма. Изгибы профнастила, играя роль ребер жесткости, сообщают материалу повышенную прочность. Это свойство в совокупности с защитным полимерным покрытием и использованием в качестве сырья оцинкованной стали делает гофрированный лист весьма интересным материалом, одновременно прочным, долговечным, недорогим и легким.

Профлисты

Перед тем как рассмотреть достоинства и недостатки обшивки дома профлистом и особенности этой работы, рассмотрим технологический процесс изготовления данного отделочного материала.

Профлист НС 35 Премиум

Этап 1. На производство поступает оцинкованный стальной прокат в виде рулонов. Он распаковывается и проверяется на соответствие стандартам качества.

Рулоны оцинкованного стального проката

Этап 2. Рулон стального проката разматывается и «заправляется» в оборудование, в котором из него будет изготовлен профилированный лист.

Прокат «заправляется» в оборудование

Еще одно фото процесса

Этап 3. Стальной оцинкованный прокат, заправленный в машину, разрезается на листы определенной длины. Операция выполняется автоматически под контролем самых совершенных и современных датчиков.

Резка стального проката

Этап 4. Лист оцинкованного стального проката прогоняется через несколько роликов, которые проминают его и постепенно превращают в профнастил. В данном случае профилю придается трапециевидная форма — сначала в центре, а затем по краям.

Прогонка через ролики

Важно! Холодный прокат стального листа и придание ему необходимой формы производится постепенно при помощи большого количества роликов – так в материале не создаются напряжения, которые могли бы привести к нежелательной деформации или даже разрыву металла.

Этап 5. На полученный путем холодного проката профилированный лист с трапециевидными гофрами наносится краска и защитное полимерное покрытие. После этого материал выходит из машины и поступает в точку для контроля и упаковки.

Нанесение краски и защитного покрытия на лист профнастила

Этап 6. Первый лист, прошедший через холодный прокат, проверяется на соответствие размерам и толщине, указанным в стандарте к изделию.

Проверка готового листа

Проверяется расстояние между волнами

Качество и все параметры профнастила с трапециевидными гофрами определяются на основе ГОСТ 24045-2010.

ГОСТ 24045-2010. Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 24045-2010

Этап 7. Далее по технологии, описанной выше, производятся новые профилированные металлические листы.

Производство профнастила

Этап 8. Готовая продукция упаковывается в деревянные паллеты и пленку и отправляется на склад. Оттуда профлист попадает либо в магазины, либо непосредственно к потребителю.

Упаковка готовой продукции

Обшивка дома профлистом – плюсы и минусы

Прежде чем приступить к разбору видов профнастила, рассмотрим его плюсы и минусы как материала для внешней отделки дома. Начнем с достоинств.

  1. Экономичность. Как сами гофрированные листы, так и доборные элементы и крепежи для них стоят недорого. Также ваш кошелек не обременят затраты на работы по перевозке и монтажу материала. Так что на сегодняшний день профлист – один из самых недорогих вариантов внешней отделки частного дома.

    Обшивка дома профнастилом

  2. Быстрота и простота монтажа. Обшить дом профлистом можно за очень короткий срок, причем для этого не требуются какие-то специфические навыки или наличие редкого инструмента – с работой может справиться любой человек.
  3. Прочность. Металлический лист трапециевидного профиля отличается высокой прочностью и упругостью. Данный материал не будет ломаться или как-то иначе сильно повреждаться от механических воздействий слабой или умеренной силы.

    Обшивка фасада профлистом

  4. Простота замены. Даже если по тем или иным причинам профилированный лист окажется поврежден, то его демонтаж и установка на то же место нового элемента обшивки дома не потребуется от вас много сил, времени и средств.
  5. Устойчивость к коррозии и долговечность. Профилированный лист изготавливается из оцинкованной стали и снаружи покрывается защитной полимерной пленкой. Благодаря этому, материал проявляет высокую устойчивость к коррозии, выцветанию и порче со временем. Профлист при соблюдении технологии монтажа способен прослужить от 20 до 40 лет.

    Использование стенового профнастила

  6. Пожаробезопасность. Гофрированный лист относится к негорючим материалам.
  7. Привлекательность. Качественный профлист, уложенный на стены дома и фронтон как материал внешней отделки, выглядит красиво и аккуратно.
  8. Разнообразие. Существует огромное множество цветов профилированного листа. Также при желании вы можете найти изделия, на которых нанесены рисунки или узоры.
  9. Удобство в уходе. Профлист не накапливает на себе пыль, его легко мыть и поддерживать в должном состоянии.
  10. Универсальность. Оставшийся после обшивки дома профнастил можно использоваться для обустройства забора, некоторых участков кровли или навеса для стройматериалов либо сельскохозяйственных инструментов.

Профилированный лист – универсальный материал, который успешно применяется в качестве внешней отделки не только частных домов, но и хозяйственных и производственных построек, таких как сараи, гаражи, навесы, цеха, мастерские, автомойки и прочее

Также необходимо указать на некоторые недостатки данного материала – планируя использовать профлист в качестве обшивки дома, вы должны быть ознакомлены с его минусами.

  1. При недостаточно хорошем закреплении элементы обшивки может сорвать ветром.
  2. Как и любое другое металлическое изделие, профлист обладает высокой теплопроводностью. Это значит, что в жаркий летний день лучше не прикасаться к стенам, обшитым данным материалом – есть риск обжечься. Также это свойство профлиста потребует от вас при обшивке дома обязательной теплоизоляции.

    Профлист для фасада

  3. Под сильным дождем или градом профилированный лист издает звонкий шум. Частично эта проблема решается применением современных стеклопакетов и теплоизоляции минеральной ватой, которая также способна гасить звуки снаружи.
  4. Иногда при сильном ветре профилированный лист может издавать громкий хлопок.
  5. Профилированный лист требователен к технологии сверления и резания – при использовании неправильного инструмента или несоблюдении процесса, есть риск повредить антикоррозийное полимерное и цинковое покрытия, что существенно сократит срок службы элемента внешней обшивки дома.

Композитные панели для фасада

При обустройстве вентилируемых фасадов особое внимание уделяется материалам обшивки. Именно от них зависит долговечность покрытия, защита здания от негативных факторов и, разумеется, внешняя привлекательность фасада. Наибольшей популярностью пользуются композитные панели, обладающие массой замечательных свойств.

Уголки для профлиста

Разновидности профилированного листа

Для начала ознакомимся с маркировкой гофрированных листов и разберем, что обозначают те или иные буквенно-цифровые обозначения. В качестве примера возьмем изделие С8-0,5-1160-11000.

Маркировка и применение профнастила

Буква в начале маркировки демонстрирует назначение профнастила. По данному признаку листы классифицируются на следующие виды.

  1. С – стеновой профнастил. Используется для внешней отделки стен и крыш зданий, а также для сооружения различных заборов и ограждений. Характеризуется малой толщиной металла, низкой ценной и относительно небольшой несущей способностью.
  2. Н – несущий, или конструктивный профнастил. Применяется для строительства промышленных помещений, мастерских, гаражей и сараев. Как правило, материал подобной марки обладает значительной высотой гофры и изготовлен из толстых листов металла.
  3. НС – универсальный профнастил, также известный как кровельный. Переходный вариант между стеновым и несущим гофрированными листами. НС профнастил применяется в основном для отделки крыш промышленных и частных зданий, а также для сооружения заборов, козырьков и навесов.

Разновидность материала по маркировке

Цифра рядом с буквой обозначает высоту волны профиля, выраженную в миллиметрах. В данном примере С8 означает, что перед нами гофрированный лист, предназначенный для обшивки стен, у которого высота гофры составляет 8 мм.

Далее вы можете заметить еще три цифры:

  • 0,5 – толщина листа, мм;
  • 1160 – ширина листа, мм;
  • 11000 – максимальная длина листа, мм;

Важно! Следует помнить, что в некоторых случаях порядок расположения цифр, обозначающих толщину, ширину и максимальную длину профнастила, может различаться.

Таблица. Профилированные стальные листы для обшивки домов – наиболее популярные марки.

Обозначение Описание

С8

Наиболее распространенная марка профилированного листа для обшивки домов. Также может применяться для возведения легких заборов. Существует большое количество вариантов окраски. Рекомендуемый шаг стоек обрешетки, на которую будет монтироваться профлист С8 – 60 см.

С10

Профилированный лист с узкими волнами, несущая способность выше, чем у С8. Также очень популярен в качестве декоративного материала. Аналоги листа С10 могут обозначаться как Т10 или RAN-10. Рекомендуемый шаг стоек обрешетки – от 60 до 80 см.

С18

Еще один пример профлиста с узкой гофрой, но при этом значительно большей высоты. Применяется не только для отделки стен, но и как кровельный материал. При обустройстве обрешетки необходимо размещение небольших ребер жесткости, которые не дадут профлисту С18 при сильном ветре издавать хлопки.

С21

Прочный и жесткий профиль с широкими гофрами. Универсальный материал, который одинаково хорошо подходит и для отделки стен/кровли, и для возведения заборов, перегородок и навесов. Два листа С21 хорошо стыкуются друг с другом с высокой степенью герметичности.

С44

Крепкий стеновой профнастил с довольно высокими для данного типа материала гофрами. Очень часто используется не столько для отделки домов, сколько для укладки кровли.

Н57

Универсальный материал, чья высокая прочность обусловлена применением толстого металла и наличием дополнительных ребер жесткости.

НС44

Еще один пример универсального профлиста, но с большим количеством ребер жесткости, повышающих жесткость и прочность материала.

Виды профнастила

Технология вентилируемого фасада – почему она необходима?

Обшивка дома профнастилом производится по технологии вентилируемого фасада. Это значит, что гофрированные листы крепятся не напрямую к стене здания, а на каркас. Последний собирается из металлического профиля и фиксируется на доме при помощи кронштейнов. Под этой обрешеткой обязательно должен располагаться слой теплоизоляции, представленный минеральной ватой или пенополистирольными плитами. Между утеплением и внутренней стороной обшивки из профлиста располагается вентиляционный зазор не менее 50 мм.

На фотографии можно увидеть пример обшивки дома гофрированным листом с профилем округлой формы по технологии вентилируемого фасада. Все элементы системы указаны и подписаны

Почему для отделки дома применяется технология вентилируемого фасада, а не более простая и дешевая в плане затрат на материалы установка профлиста прямо на стены? Тому есть несколько причин, ознакомиться с которыми вы можете в списке, приведенном ниже.

  1. Применение металлической или деревянной обрешетке позволяет компенсировать естественную неровность стен.
  2. Наличие обрешетки позволяет не беспокоиться за целостность обшивки при усадке дома.
  3. Наличие утеплителя сдвигает точку росы от стен дома наружу. В результате изнутри они остаются сухими, теплыми и не подвергаются разрушению из-за сырости и появления грибков.

    Обшивка дома фасадным профнастилом

  4. Также слой минеральной ваты или пенопласта между стенами дома и отделкой обеспечивает некоторую звукоизоляцию.
  5. Наличие вентилируемого зазора между обшивкой и утеплителем защищает последний от сырости. Это повышает срок службы теплоизоляции.
  6. Вентилируемый зазор между профлистом и утеплителем создает условия, не слишком благоприятные для развития плесени или грибка, приводящих в негодность стройматериалы.

Вентилируемый фасад из металлокассет

Металлокассеты – современный, эстетически привлекательный облицовочный материал, с помощью которого можно быстро и недорого выполнить внешнюю отделку здания. Преимущество этого способа защиты стен дома в том, что металл практически не требует ухода и сохраняет все свои свойства на протяжении многих лет. Более детально читайте в этой статье.

Расчет необходимого количества профлиста для обшивки дома

Перед покупкой профлиста необходимо определить, какое количество данного материала вам необходимо. Начинаются подсчеты с определения площади, которую необходимо обшить профнастилом. Для этого измеряются точные значения длины и высоты каждой из стен и перемножаются друг на друга. В результате получаются значения площади, которые впоследствии суммируются. При этом стоит сказать, что из выведенной цифры не следует отнимать площадь дверных и оконных проемов – в противном случае вокруг них придется монтировать обрезки материала, что не слишком хорошо с точки зрения привлекательности.

На изображении вы можете видеть примеры расчета площади фронтонов разных конструкций. Их также необходимо прибавить к ранее вычисленной цифре. После этого вы получите полное значение площади внешней отделки дома

Подсчитав всю площадь, выберите тип и размеры профлиста, который вам необходим. Если он устанавливается с вертикальной ориентацией волн, то желательно подобрать изделие с длиной, равной высоте ваших стен. После определения размера профлиста поделите на него суммарную площадь внешней отделки дома и округлите результат в большую сторону. К полученному числу изделий добавьте 10-15% необходимого резерва материалов, а затем округлите еще раз. Так вы вычислите, сколько профлистов вам надо для обшивки дома.

Для лучшего понимания разберем пример – есть простой одноэтажный дом с четырьмя стенами высотой 3 м и двумя фронтонами в виде равнобедренных треугольников с высотой 1,5 м. Ширина здания 8 м, длина 12 м. Решение задачи начнем с определения площади стен. Здесь все просто – их у нас четыре. Площадь стен по длине дома составляет 12х3=36 м2  каждая, по ширине – 8х3=24 м2. Сумма площади стен будет выглядеть следующим образом = 36+36+24+24=120 м2.

Теперь рассмотрим фронтоны. Здесь применяется формула для вычисления площади равнобедренного треугольника – ширина умножается на высоту и делится на два. Вычисляем: 8х1,5/2=6 м2. Так как фронтона у нас два, то умножаем результат на два – выходит 12 м2. Прибавляем эту цифру к суммарной площади стен и получаем 132 м2. Увеличиваем результат на 10% резерва и округляем в большую сторону: 132х1,1≈146 м2.

Отделка дома профнастилом

Обшивать дом будем профлистом С8-0,5-1160 высотой 3 м. Его площадь – 3х1,16=3,48 м2. Поделим эту цифру на то, что мы вычислили ранее: 146/3,48=41,95. Округлим в большую сторону и в итоге выйдет, что для отделки дома понадобится 42 листа профнастила С8-0,5-1160-3000.

Профлист С8-0,5-1160

Цены на профнастил

Профнастил

Обшивка дома профлистом – пошаговая инструкция

Перейдем к описанию самого процесса обшивки профилированным листом — его можно условно поделить на несколько этапов:

  • подготовка материалов и инструментов;
  • подготовка стены;
  • монтаж обрешетки;
  • утепление;
  • установка основных доборных элементов;
  • монтаж профлиста на стены;
  • установка декоративных доборных элементов;
  • монтаж профлиста на фронтоны.

Этапы обшивки стен дома профнастилом

Список инструментов

Обшивка дома профлистом начинается с подготовки необходимых инструментов, со списком которых вы можете ознакомиться ниже:

  • строительный отвес;
  • уровень-линейка или водяной уровень;
  • рулетка;
  • перфоратор;
  • шуруповерт с насадкой под кровельные саморезы;
  • молоток для забивания дюбелей;
  • ножницы по металлу;
  • циркулярная пила для работы с элементами каркаса;
  • отвертка;
  • защитные перчатки и очки;
  • лестница-стремянка или строительные леса.

Цены на строительные леса

Строительные леса

Ножницы по твердому металлу KRAFTOOL

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Подготовка и монтаж обрешетки

Шаг 1. Стены дома подготавливаются к обшивке профлистом. Сначала снимаются все выступающие элементы – оконные отливы, рамы и ставни, козырек над входной дверью, водосток и прочие. Потом производится удаление старой отделки, если необходимо – доски отдираются, штукатурка скалывается. Если на стенах имеется плесень – выполняются мероприятия по ее выведению. Деревянные дома обрабатываются антисептиком.

Шаг 2. Производятся замеры на стене. При помощи отвеса определяется, насколько она вертикальна. Затем замеряется расстояние между краями стены и там выставляются отметки для крепежа кронштейнов. После этого точки для сверления отмечаются по всей поверхности с соблюдением интервалов между будущими элементами обрешетки. Значение выбирается исходя из материала стен и массы профлистов, используемых при обшивке.

Производятся замеры на стене

Использование водяного уровня для выставления одинаковых по высоте отметок на разных краях одной стены

Шаг 3. Перфоратором по ранее нанесенным меткам высверливаются отверстия под крепеж. Их глубина выбирается исходя из материала стены и массы элементов будущей обшивки. Пыль и грязь, образовавшиеся в ходе сверления, убираются.

Сверление отверстия

Шаг 4. Кронштейны для фиксации обрешетки крепятся на стену при помощи пластмассовых дюбелей, забиваемых молотком в просверленные ранее отверстия. Затем закручиваются (или также забиваются) саморезы.

Кронштейн закреплен дюбелем

Закручивается саморез

Шаг 5. Предыдущая операция повторяется с остальными кронштейнами, которые также должны быть надежно закреплены на стене. С помощью уровня или натянутых нитей еще раз проверяется, насколько расположение этих элементов соответствует условиям ровности по вертикали и по горизонтали.

Кронштейны закреплены на стене

Важно! В некоторых случаях мастера укладываются под кронштейны при монтаже прокладки из паронита. Это необходимо для повышения тепло- и звукоизоляционных свойств отделки дома.

Шаг 6. На кронштейны укладывается уголковый профиль, который в данном случае служит основным элементом обрешетки. Так как профлист устанавливается с вертикальной ориентацией волн, то каркас монтируется горизонтально. На кронштейнах уголок закрепляется при помощи оцинкованных саморезов с пресс-шайбой.

Укладка профиля

Крепление профиля

Шаг 7. Между элементами обрешетки укладывается утеплитель. В данном случае это плиты минеральной ваты. Ее следует укладывать так, чтобы материал как можно лучше прилегал к элементам обрешетки и в этих местах не возникало мостиков холода. Также желательно, чтобы верхний ряд минеральной ваты устанавливался со смещением к нижнему – по схеме, напоминающей кирпичную кладку. Так теплоизоляционные свойства материала повышаются, поскольку по вертикальным стыкам плит не возникает мостиков холода.

Укладка минеральной ваты

Шаг 8. На поверхности минеральной ваты размечаются точки под крепеж. В этих местах просверливается и сам утеплитель, и стена за ним.

Отверстия сверлятся через утеплитель

Шаг 9. В просверленные ранее отверстия вставляются и фиксируются тарельчатые дюбели. С их помощью утеплитель будет надежно закреплен на стене.

Фиксация тарельчатых дюбелей

Шаг 10. Распаковывается и разматывается паро- и ветрозащитная пленка. Затем она разрезается на отрезки длиной чуть большей, чем высота стены. Пленка закрепляется на самом верхнем элементе обрешетки и затем разматывается вниз. Перед выполнением этого этапа запомните, на какой высоте располагаются части каркаса (или на какой длине, если речь идет об вертикальных элементах).

Разматывается паро- и ветрозащитная пленка

Шаг 11. В нижней части обрешетки паро- и ветрозащитная пленка фиксируется на элементе каркаса при помощи кровельного самореза.

Пленка крепится к каркасу

Шаг 12. Рядом таким же способом укладывается еще один отрезок паро- и ветрозащитной пленки. Между ними соблюдается нахлест около 10 см. В этом месте пленка также закрепляется на обрешетке кровельными саморезами.

Важно! На качественных моделях паро- и ветрозащитной пленки нужная ширина нахлеста обозначается при помощи пунктирных линий по краям.

Обшивка стен дома профлистом

Теперь, когда на стене располагается обрешетка, утепление и пароветроизоляция, можно приступить к укладке и закреплению самого главного элемента обшивки – профилированных листов.

Шаг 1. Устанавливаются главные доборные элементы, такие как цокольные, угловые планки и т. д. К обрешетке они крепятся при помощи оцинкованных кровельных саморезов с пресс-шайбами.

Установка цокольной планки

Планка прикручивается к обрешетке

Шаг 2. По тому же методу, что был указан выше, производится монтаж основных доборных элементов на дверных и оконных проемах.

Монтаж доборных элементов на дверных и оконных проемах

Шаг 3. По необходимым размерам обрезаются листы профнастила. Данная работа выполняется при помощи ножниц по металлу – использовать болгарку нежелательно, так как при этом повреждается антикоррозийное покрытие и впоследствии материал будет быстро ржаветь. После обрезки листы укладываются на необходимое место и примыкают к ранее смонтированным доборным элементам. Крепление производится при помощи кровельных саморезов с пресс-шайбами, причем их цвет должен совпадать с цветом профнастила. Интервал между крепежами – одна или две волны гофрированного листа. Кровельный саморез вкручивается на такую глубину, чтобы крепко держался в каркасе, но и не слишком сильно – необходимо оставлять зазор 1 мм для компенсации тепловых расширений обшивки.

Укладка листов профнастила

Важно! Если вы впервые выполняете обшивку дома профлистом, то начинайте работу с самой дальней и невидимой с улицы стены – так у вас будет возможность потренироваться и при этом не испортить внешний вид здания.

Шаг 4. Второй лист профлиста укладывается рядом с нахлестом примерно в одну «волну». Крепеж по такому соединению устанавливается с интервалом в 0,5 м. В некоторых случаях вместо монтажа внахлест используется стыковая Н-образная планка для профнастила. По описанным здесь и выше инструкциям производится установка всех гофрированных листов на стенах дома.

Листы укладываются с нахлестом

Шаг 5. После монтажа профлиста на стенах производится установка внешних доборных элементов – оконного отлива, планок по дверным проемам и т. д.

Установка внешних доборных элементов

Цены на популярные модели перфораторов

Перфораторы

Видео — Наружная обшивка дома профнастилом своими руками

Укладка профилированного листа на фронтон

После стен необходимо обшить профлистом пространство над крышей. В данном случае в качестве примера показана пошаговая инструкция по обшивке фронтона с деревянным каркасом.

Шаг 1. Обустраивается сам деревянный каркас. В примере сначала устанавливаются вертикальные стойки из бруса, а затем к ним крепятся горизонтальные элементы в виде досок. Перед монтажом все деревянные детали обрабатываются антисептиком.

Деревянный каркас

Еще одно фото каркаса

Шаг 2. Далее в нижней части фронтона устанавливается доборная планка наподобие цокольного отлива. Она фиксируется на каркасе при помощи кровельных саморезов.

Установка доборной планки

Шаг 3. Под крышей устанавливается финишная планка, необходимая для фиксации профнастила на фронтоне.

Финишная планка

Шаг 4. По контуру крыши производятся замеры. Их результаты переносятся на лист гофрированного металла, и тот вырезается в отрезок соответствующей формы. Лист прислоняется к обрешетке фронтона и закрепляется кровельными саморезами.

Резка профнастила

Лист закреплен

Шаг 5. По тем же принципам выполняется крепления остальных профилированных листов на фронтоне. После этого каркас утепляется изнутри при помощи минеральной ваты.

Обшивка фронтона профнастилом

На этом обшивку дома профилированным листом можно считать успешно завершенной.

Преимущество облицовка фасада профнастилом: цены, описание, разновидности. Доставка! СПБ

Большинство современных людей знают, что представляет собойпрофнастил. Всё дело в том, что данный материал используется во многих сферах жизненной деятельности. Особенно он актуален для строительства ограждений,устройств кровли, ворот, заборов. А в последнее время стал, распространён для облицовки фасадов. В связи с этим многих стал интересовать вопрос, как выполняетсяоблицовка фасада профнастилом и многие другие.

Итак, давайте попробуем разобраться, что же такоепрофнастил и каковы его особенности. Данный материал представляет собой профилированные листы, изготовленные из металла, обладающие трапециевидной либо волнистой формой. С помощью холодного проката, листы металла приобретают необходимую для них форму. Производятпрофнастил из специальной оцинкованной стали, на которую наносят покрытие для защиты. Такому листу придаётся соответствующая степень жёсткости, за счёт которой материал способен выдерживать сильные ветровые нагрузки. Что касается его толщины, она может быть от 0,4 миллиметров до одного миллиметра. Особенная форма листа способна предотвратить затекание воды под саму обшивку. А процедура монтажа осуществляется с применением самореза.

Так что, отделка профнастилом фасадов способствует эффективной защите стен от разных внешних воздействий. Наличия слоя воздуха создаёт естественную вентиляцию, соответственно тут исключается возможность образование, как сырости, так и плесени. Известен и тот факт, что воздух – это прекрасный теплоизолятор. В общем, используя такой вариант обшивки, обеспечивается пароизоляция и ветрозащита. Также, важно просмотреть тему «Какой профнастил лучше для облицовка фасада профнастилом» чтобы понять, какой из вариантов лучше использовать для своего здания.

Процесс обшивки фасада с помощью профнастила

Во время осуществления монтажа, мало лишь того, что будет присутствоватьпрофлист. Под него необходима ещё и специальная подконструкция, в которую входит металлический каркас. Также материал крепится на стену с помощью усиленных крепежных кронштейнов, удлинителей кронштейнов, в том числе и профильных направляющих разной формы, кляймеров.

Сам процесс обшивки фасада состоит из следующих этапов. Устанавливаются промышленные леса по всему периметру, подлежащему облицовке. А с внешней стороны натягивается защитная сетка. Далее, к стене, с помощью применения дюбелей крепятся подвесы. Кладётся также утеплитель, он крепится пластиковыми грибками. Для защиты стены, также утеплительного материала, от негативного воздействия влаги стоит выполнить качественную укладку теплоизоляционного слоя. Потом направляющие профили крепятся благодарясаморезам к самим подвесам. Устанавливается после этого всегопрофлист для фасада и закрепляется с помощью саморезов и клепов. Затем обшиваются углы,отливы и откосы.

Что необходимо для выполнения монтажа

Для того, чтобыустановить металлопрофиль следует обзавестись специальными инструментами. Также нужен сам материал. Чаще всего используетсяпрофнастил ПС-8, ПС-10 или ПС-20. Всё дело в том, что такие листы не обладают капиллярными канавками, это способствует тому, что разные профильные части взаимозаменяемые.

Также не забудьте осаморезах, ввинчиваются они непосредственно в волну профиля. Сам монтаж выполняется благодаря электрической дрели, имеющей храповую муфту.

Основные преимущества облицовки фасада с помощью профлиста

По большому счёту профлист считается универсальным материалом. Поэтому вовсе не удивительно, что облицовка зданий с его помощью особенно актуальна в наше время. Всё дело в том, что материал надёжно и эффективно защищает стены и придаёт им красивый внешний вид. К тому же, за облицованным фасадом в данный способ нет необходимости в специальном уходе. Кроме этого отделка способна продлить срок службы самих стен. В общем, в этот способ облицовка сооружения получается вполне экономичной.

Главные достоинства профнастила для облицовки:

  • Стены надёжно защищены от негативного воздействия внешней среды;
  • Прочность, стойкость к коррозии, долговечность;
  • Благодаря лёгкости материала, можно облицовывать разные стены;
  • Оперативность и простота установки;
  • Эстетичность здания;
  • Экономичность.

Не менее важным достоинствапрофнастила является и его широкая размерная линейка. За счёт этого, вы сможете подобрать материал, в соответствии с нужными требованиями. В результате, получите полноценный вентилируемый фасад, в котором сочетается все преимущества такого вида облицовки. Благодаря всем этим плюсам,профнастил широко применяют для облицовки фасадов.

Отделка фасада профлистом, фасадная система под профлист

Отделка фасада профлистом

Отделка фасада или стены профлистом — это очень экономичное предложение облицовка зданий. Как правило, для отделки выбирают профлист для времменного и или малобюдетного обустройства фасада.
Монтаж профлиста производится очень быстро, система проста в монтаже и надежна в использовании.



Фасадная система для облицовки зданий профлистом.


Такая фасадная система предназначена для облицовки фасадов зданий и других строительных объектов профилированным стальным листом, металлосайдингом, или металлическими кассетами.

Фасады с применением металлических подоблицовочных конструкций, сертифицированных утеплителей  относятся к классу негорючих строительных материалов и отвечают всем требованиям пожарной безопасности.

А также отделка фасада профлистом служит для утепления наружной стены здания, в соответствии с требованиями действующих норм по тепловой защите зданий.

Средний расчет отделки профлистом►

Конструкция для отделки — фасадная система сертифицирована. имеет необходимый комплект документов и сертификаты.



Подробно ознакомиться с узлами крепления системы и нюансами монтажа можно в альбоме технических решений.



Фасадная система для отделки профлист состоит из:


• Несущих кронштейнов, предназначенных для крепления каркаса к стене с помощью анкерных дюбедей или анкеров.

• Вертикальных направляющих шляпного П-образного поперечного сечения, прикрепляемым к горизонтальным направляющим Г-образного сечения с помощью саморезов и заклепок. А также • Т-образных направляющих.

• Утеплителя, который монтируется в один или два слоя и крепится на тарельчатые дюбели.

• Ветрогидроизоляционной мембраны

• Вспомогательных профилей и держателей примыкания системы к проемам, углам

• Облицовки из профилированного стального листа, металлосайдинга или металлических кассет.

В разделе РАСЧЕТ ФАСАДА можно ознакомиться с предварительным расчетом всех элементов для облицовки фасада профлистом.



Вертикальная фасадная система


Вертикальные направляющие Т-образного поперечного сечения применяются в облегченной конструкции. Шляпного поперечного сечения в усиленной конструкции,  предназначенной для крепления в межэтажные перекрытия.


Фасадная система под профлист проста в применении, требует минимум финансовых затрат и быстро и легко монтируется на фасад, что делает отделку фасада профлистом самым быстрым и экономическим способом облицовки.


Мы производим фасадные системы любого типа высокого качества по доступным ценам.





В качестве наружной облицовки фасада с такой металлической конструкцией применяются

  •     профлист с лакокрасочным покрытием,
  •     металлосайдинг,
  •     металлические кассеты.

Обращаем Ваше внимание!
Ширина профилированных металлических листов не должна превышать 1200 мм, а толщина не менее 0.7 мм. Крепится профлист и металлосайдинг к направляющим с помощью окрашенных кровельных саморезов или вытяжных заклепок из коррозийностойкой стали с шагом 250 мм.



Эффективность применения конструкции для облицовки фасада профлистом образуется сразу по нескольким направлениям:



  • За счет повышения теплозащиты наружных стен и создания теплового комфорта внутри помещения, экономится тепловая энергия и снижаются затраты на отопление. Все затраты на установку навесной фасадной системы окупаются в течении 6 мес., за счет средств, сэкономленных во время отопительного периода.
  • Затраты на обслуживание и ремонт являются минимальными, значительно меньше, чем на системы с применением штукатурки.
  • Повышается надежность работы ограждающих конструкций зданий и их долговечность.
  • Повышается срок службы ограждающих конструкций.
  • Долговечность облицовочного материала, простота и надежность системы уменьшают эксплуатационные расходы, а простота и удобство ремонта экономят расходы на ремонт.
  • «Сухой» монтаж круглый год – основное преимущество перед системами с применением штукатурки.
  • Значительная экономия средств.



Отделка фасада профлистом, фасадная система под профлист, облицовка дома металлом, обрешетка, монтаж профлиста.

Отделка и облицовка фасада дома из профлиста своими руками

Прочитав данную статью, можно узнать, в чем преимущество фасадов из профлиста, как выполнить монтаж фасада, какие нужны материалы и инструменты. Здесь приведена пошаговая инструкция по самостоятельной организации облицовки дома.

Оглавление:

  1. Фасад из профлиста
  2. Устройство фасада из профлиста
  3. Технология и монтаж фасада из профлиста + видео
  4. В заключение

Фасад из профлиста: критерии выбора материалов

Популярность этого материала при строительстве заборов, кровли, облицовке фасадов обусловлена эстетичностью, доступной стоимостью и высоким качеством. В данной статье рассказано, как обшить фасад дома профлистом, по каким критериям подбирать материал, какие нужны инструменты и пр.

Главными критериями при выборе профнастила являются:

  • Маркировка;
  • Цвет изделия;
  • Высота профиля.

Фасад гаражного бокса из профлиста

Для каждой области применяется своя маркировка профлиста. Отделка фасада дома профлистом осуществляется стройматериалами категории С8, 10, 20, 21, толщиной не менее 0,5 мм. Длина листов подбирается под заказ и варьируется от 8 до 12 м. Для обшивки наружных стен дома нужно покупать оцинкованный профлист, который обладает повышенной прочностью и стойкостью к ультрафиолету и механическому воздействию. Различают такие виды покрытий, как:

  • Полиэстр;
  • Пластизол;
  • Полиэстр матовый;
  • Органическое покрытие Granite®HDX.

Для монтажа вентилируемых фасадов используют листы маркировки С20 и 21. Они рассчитаны на большие нагрузки. Следующий параметр, который учитывается при выборе профлистов — это ширина желобков. Функция желобков состоит в удалении лишней влаги.

Как проводится устройство фасада из профлиста

Облицовка фасада профлистом отличается некоторыми особенностями. Очень важно рассчитать количество листов и других материалов для работы. Для начала рассчитывается площадь фасада. Все расчеты выполняются с учетом применяемой технологии монтажа. Это может быть горизонтальная или вертикальная обшивка и методом елочки. Кроме самих листов понадобятся:

  • Водоотливы;
  • Уголки;
  • Обрамления.

Уголки

Из площади фасада нужно вычесть площадь дверей и окон. Крепление листов осуществляется на металлический каркас. Нужно решить, как будет крепиться обшивка фасада профлистом. Есть вариант крепления на алюминиевый каркас, к деревянным брусьям с помощью саморезов. В любом случае нужна обрешетка. Предварительно на стену наносят гидроизоляционный слой. С помощью валика наносят водоотталкивающее средство, особенно в местах скопления воды. Обрешетку монтируют к стене с шагом 35–40 см, а сечение брусьев должно составлять 50 на 50 мм. После того, как будет сооружена обрешетка, нужно заполнить промежутки утеплителем и водоотталкивающей пленкой.

Технология и монтаж фасада из профлиста + видео

Отделка дома профлистом своими руками отличается простотой. Самый ответственный этап — это возведение специального каркаса. Состав строительного пирога выглядит таким образом:

  • На стену монтируется несущий каркас;
  • На каркас укладывают гидроизоляционный и пароизоляционный слои;
  • Поверх утеплителя монтируют профилированные листы.

Технология монтажа состоит в соблюдении последовательности действий. Каркас может быть металлическим. Основной элемент металлического каркаса — вертикальные оцинкованные профили. Затем перпендикулярно каркасу устанавливаются прогоны. Как у же отмечалось, на каркас натягиваются мембраны, для защиты конструкции. Специалисты рекомендуют применять такие материалы, как базальтовая вата. Ее крепят с помощью реек. Монтаж каркаса начинается с разметки стены и крепления кронштейнов. На данные кронштейны в дальнейшем будут установлены профили. Здесь важно соблюдать ровность профилей.

[vimeoyoutubepopup_video displaytype=»image» videoplayer=»youtube» videoid=»AxBiTubKRHg» text=»Видео — Скоростной монтаж профлиста.» autoplay=»true»]

Фасады из профлиста, технология которых позволяет получить долговечное покрытие, должны выполняться с учетом всех этапов. Крепление листов может осуществляться:

  • По толщине профлистов;
  • По высоте гофры;
  • По форме материала.

Стеновые листы крепятся саморезами, которые вкручиваются в каркас и в сам профиль. На 1 кв.м потребуется до 8 штук саморезов. Важно соблюдать шаг между саморезами (не менее 1 м). Монтаж фасада из профлиста предусматривает организацию воздушной прослойки. Она необходима для циркулирования потока воздуха и удалению лишних паров. Если между утеплителем и профилированным листом не будет соблюдено расстояние, в последствии могут образоваться плесень, грибки, способствующие разрушению конструкции. При облицовке фасада профлистом используются саморезы со специальными оцинкованными прокладками и анкеры. Процесс обшивки схож с облицовкой обычных стен. Монтаж может выполнить любой человек, обладающий хотя бы минимальными знаниями в области строительных технологий. Чтобы ответить на вопрос как обшить фасад дома профлистом, предоставляем пошаговое видео с участием профессионального специалиста.

Сегодня наиболее популярными считаются вентилируемые фасады, обладающие высокими характеристиками. Отделка фасада дома профлистом — это самый экономичный способ утепления жилья. Для сооружения каркаса нужны профили Z, H и Г-образной формы. Выбор теплоизоляционного слоя основан на таком показателе, как пожаробезопасность. В этом плане базальтовые плиты наиболее приемлемый вариант. На строительном рынке представлены универсальные утеплители, которые могут выполнять сразу две функции: защиту от ветра и влаги. В местах соединения профлистов проводят герметизацию стыков.

Несущий каркас для крепления профлиста

Но, тем не менее в процессе отделки дома профлистом своими руками возникают нюансы. Так например, чтобы проделать в листах отверстия нужно использовать дрель, а не гвозди. Если каркас планируется деревянный, то пиломатериалы нужно обязательно обработать антисептиком. В случае если несущая часть из металла, то лучше его покрасить.

Следующий момент — точное соблюдения этапов сборки. Каждый элемент конструкции должен быть точно рассчитан и замерен. Для придания фасаду привлекательности и выразительности используются качественные доборные материалы. С помощью цокольных элементов проводится отделка углов, а водосточную систему отделывают коньковыми деталями.

В заключение

Фасад из профнастила не требует сложного монтажа или специального обслуживания. Облицовка дома профилированными листами — это экономичный способ защиты жилья, кроме того материал придаст зданию красивый внешний вид. Если до недавнего времени профлист является промышленным материалом, то сегодня фасад или кровля, отделанные с его помощью, прекрасно гармонируют с архитектурными идеями и решениями.

Отделка фасада профлистом в Челябинске

Более того, профнастил используют в качестве базового материала для конструкции быстровозводимых зданий. Этот материал сравнительно недорог, он может быть просто оцинкованным или покрытым слоем алюцинка, но также его очень легко окрасить в нужный цвет, он достаточно легкий удобный в монтаже/демонтаже. Все это делает профлист практически универсальным материалом. Заказать отделку дома профлистом под камень вы можете в компании «Каркас» по выгодным ценам.

6 причин обратиться именно к нам


01

Быстро и просто. Весь процесс покупки, с момента консультации до полного окончания работ, мы сделали максимально простым и удобным для Вас. Срок выполнения заказа от 2-х дней!

02

По карману каждому. Большой выбор отделочных материалов позволяет нашим специалистам подобрать варианты остекления и отделки, соответствующие Вашим возможностям.

03

Делаем «под ключ». После нас не придется ничего доделывать – мы предлагаем полный спектр сопутствующих услуг: от установки сушилки для белья до монтажа теплого пола и освещения!

04

Можем все! Выполняем работы любой сложности, с применением передовых европейских технологий, используя только профессиональный инструмент и самое современное оборудование.

05

Регулярно обучаем. Для обеспечения высокого качества оказываемых услуг, специалисты нашей компании регулярно посещают обучающие семинары и курсы повышения квалификации.

06

Бесплатный замер. Вы получите профессиональную консультацию и точный расчет стоимости, исходя из размеров балкона или лоджии и Ваших личных пожеланий, бесплатно и это ни к чему Вас не обяжет.

Компания «Каркас» занимается отделкой фасадов домов профлистом. Вы можете заказать данную услугу в нашей компании. Профессиональные строители за короткие сроки выполнят необходимый цикл работ по облицовке дома. Все работы выполняются согласно строительным ГОСТам, Вы сами можете отслеживать ход проводимых работ. Вы можете ознакомиться с образцами разнообразных типов отделки прямо в нашем офисе, а также получить консультацию по необходимости.

Как заказать монтаж профнастила


Чтобы заказа услугу по монтажу профлиста фасада, цоколя или стен частных домов по выгодной стоимости в компании «Каркас» вам необходимо заполнить простую и удобную форму на сайте, указать в ней свои контактные данные. Далее с вами свяжутся специалисты для подтверждения заказа и уточнения всех деталей. Кроме того, вы всегда можете написать нам письмо на электронную почту, указанную в разделе с контактами. Мы оказываем услуги в Челябинске и области. У вас есть вопросы и вы хотите узнать, сколько стоит данная услуга в нашей компании за м2? Звоните нам по контактным телефонам, мы проведем для вас бесплатные консультации и ответим на все вопросы. Ждем ваших заявок!

Что такое полупрозрачный фасад из поликарбоната?

Что такое полупрозрачный фасад из поликарбоната?

Любезно предоставлено Danpal ShareShare

  • Facebook

  • Twitter

  • Pinterest

  • Whatsapp

  • 00030003 / 922735 / what-is-точно-a-polycarbonate-translucent-фасад

    Полупрозрачные фасады — это световые панели для остекления, которые используются для внешней отделки зданий и защищают конструкцию от погодных повреждений, сырости и эрозии.Его состав из поликарбонатных микроэлементов создает мягкий, естественно рассеянный свет с широким диапазоном возможных цветов, яркости и непрозрачности.

    Закрепив эти панели на месте с помощью скрытых стыков, можно скрыть неприглядные элементы здания и помочь защитить пользователей от вредных ультрафиолетовых лучей, а также обеспечить максимальную теплопроводность. Люди, которые их используют, заметят сокращение счетов за электроэнергию, потому что они используют естественный свет солнца для обогрева и освещения зданий, создавая очень привлекательные внутренние условия для различных целей.

    + 25

    Какие еще преимущества?

    Воздухо- и водонепроницаемость

    Полупрозрачные фасады предлагают оптимальный баланс солнечной и тепловой динамики, помогая защитить здания от протечек, сырости и погодных повреждений. Эта характеристика связана с системами соединения панелей с защелкой, которые предотвращают проникновение воздуха и воды в здание. Они также прочные, что позволяет им выдерживать удары града и других нежелательных элементов.Поскольку панели спроектированы так, чтобы расширяться и сжиматься при повышении и понижении температуры, они вряд ли треснут или сломаются, что обеспечивает большую гибкость.

    Некоторые светопрозрачные фасадные системы имеют воздушный зазор, обеспечивающий естественную вентиляцию. Благодаря такому включению изоляция остается сухой, здание остается без влаги, а листы поликарбоната защищают конструкцию от погодных условий.

    Магазин Acne Studios / Софи Хикс Архитекторы. Изображение © Аннабель Эльстон Мемориальный зал Ан Чжун Гына / D · Lim Architects.Изображение © Youngchae Park Флагманское здание / Геодезический дизайн. Image © Beersingnoi

    Максимальная прозрачность

    Чтобы обеспечить проникновение максимально возможного количества света, не должно быть никаких дополнительных опорных рам, что также создает чистые и непрерывные фасады. Однако успешное устранение вторичных несущих рам требует сложных расчетов, чтобы гарантировать, что целостность здания не будет нарушена просто по эстетическим причинам.

    MZ Кухня / QdL Arquitectos.Изображение © Мария Гонсалес L’Alqueria del Basket / ERRE arquitectura. Изображение © Даниэль Руэда Отель Little Shelter / Департамент архитектуры. Изображение © W Workspace Company Limited

    Динамические фасады

    Благодаря мягкому и равномерному освещению интерьеров в течение дня и созданию эффекта «здания фонаря» ночью эти поверхности можно программировать и преобразовывать с помощью рекламы и проецируемых изображений. внешне владельцем строения.

    Мемориальный зал Ан Чжон Гына / D · Lim Architects. Изображение © Youngchae Park Гимназия Натали Моклер / Schemaa. Изображение © Дэвид Фессел Офис Stardom Entertainment / D · Lim Architects. Image © Youngchae Park

    Как работают фальцевые панели из поликарбоната?

    Система поликарбонатных панелей со стоячим швом, созданная Danpal, состоит из экструдированных полупрозрачных панелей и вертикального стоячего шва на каждом конце панели. Панели соединяются защелкивающимся соединителем, а удерживающие зажимы из нержавеющей стали скрыты.Полностью собранная система находится в свободном плавании, причем каждый компонент может расширяться или сжиматься со своей скоростью.

    Предоставлено Danpal Предоставлено Danpal

    Поскольку каждый компонент системы способен расширяться и сжиматься со своей скоростью, волны и отклонения устраняются, но структурные свойства материала сохраняются. Панели из поликарбоната, поскольку они в три раза легче традиционных дождевых экранов, их легко и быстро установить.

    Любезно предоставлено Danpal Стандартный чертеж в разрезе / система Airpt от Danpal.Изображение предоставлено Danpal Панель со стоячим швом из поликарбоната. Изображение предоставлено Danpal

    Архитектурные стеновые панели и системы | Облицовка наружных стен | Системы алюминиевых стеновых панелей | Системы Rainscreen и композитные панели

    Инспекторы азартных игр в казино

    Вот лишь некоторые из вещей, которые делают нас одним из лучших онлайн-казино Новой Зеландии: Широкая библиотека на newcasinos-nz.com более 3, игры премиум-класса от классики. онлайн-рулетка Прочтите Gambits, чтобы получить информацию о недавней работе Департамента и существенных проблемах в секторе азартных игр.Обзоры онлайн-казино Новой Зеландии. Подпишитесь на Gambits. Кто-нибудь выигрывает в онлайн-казино? Играйте ответственно Азартные игры в Интернете должны приносить удовольствие, но игроки всегда должны держать все под контролем. Список лучших казино Новой Зеландии в верхней части этой страницы отображает все лучшие бонусы онлайн-казино для новичков. Эти стандарты действуют на всех платформах, которые мы поддерживаем, независимо от того, присоединяетесь ли вы к нам, чтобы играть в виртуальные слоты или наслаждаться живыми играми против дилеров. Эти баллы приносят бонусы, и Программа лояльности содержит 7 уровней, каждый с различными бонусами, которые можно обменять на баллы NewCasinos-NZ.При регистрации в любом казино, которое мы представляем, вас ждет как минимум приветственный бонус. Мы рекомендуем платить наличными в любом из перечисленных казино, но мы настоятельно рекомендуем Jelly Bean для самых быстрых выплат.

    Добро пожаловать в новозеландское онлайн-казино Betiton

    На сайтах казино Https://newcasinos-nz.com также есть живые казино. Некоторые казино пытались специализироваться на живом дилере https://newcasinos-nz.com, и это действительно показывает, когда они хорошо это делают. Найдите лучшие букмекеры. Программа состоит из 7 уровней, которые упрощают процесс прохождения вами в течение всего времени, пока вы являетесь преданным игроком Betiton.Благодаря этим специальным играм, отмеченным наградами, вы сами убедитесь, почему они являются лучшими разработчиками программного обеспечения в отрасли.

    Онлайн-казино, которые принимают NZD

    Все они предлагают огромный выбор игр, огромные бонусы, отличные проценты выплат и лучшее обслуживание клиентов в отрасли. Смотрите всю нашу подборку. Здесь казино предлагает вам определенную сумму денег NewCasinos-NZ бесплатно, обычно равную вашему начальному депозиту, чтобы побудить вас играть на их сайте.Студии с живыми дилерами были добавлены почти во все крупные онлайн-казино в Великобритании и во всем мире за последнее десятилетие или около того, но многие киви только начинают понимать, насколько они веселые. Это самая популярная игра среди игроков Новой Зеландии в настоящее время Не можете решить? Читать далее. Правила игр в казино Правила казино Кено, гоночной игры и игровых автоматов включают кено, гоночную игру, электронные игровые автоматы, игровой автомат NewCasinos-NZ.com, а правила бинго Правила настольных игр казино включают блэкджек, баккару, карибский стад-покер, турнирная игра, рулетка, электронная рулетка, тай сай, денежное колесо, колесо электронных денег, кости, пай гоу, покер, турнирный покер, высший техасский холдем, трехкарточный покер, война в казино и NewCasinos-NZ.com of Casino Promotions Регулирование казино Ответственность за регулирование сектора азартных игр разделена между Комиссией по азартным играм, Министерством внутренних дел и Министерством здравоохранения.

    Лучшие провайдеры платежей в онлайн-казино

    Методы депозита / вывода средств в онлайн-казино: типы и уровни популярности · Кредитные и дебетовые карты · Электронные кошельки · Предоплаченные карты и ваучеры · Банковские переводы .cryptogambling в Канаде Каждый оператор азартных игр устанавливает изложить свои собственные правила относительно платежей, включая лимиты на ввод и вывод средств, процедуры проверки, принятые валюты.Поскольку вы часто используете pokiefilter.com бонус, когда вносите деньги через Skrill или Neteller, онлайн-казино iDeal может оказаться полезным. При оплате онлайн-казино эти операторы казино полностью лицензированы, а FSA внимательно следит за используемыми способами оплаты, чтобы убедиться, что все работает честно. Blackjack 21 Небольшой перевес Реалистичная графика и ходы Простая стратегия может улучшить ваш выигрыш. Главный приз по вашей ставке. К сожалению, из-за запрета в апреле британское казино Austalia с быстрым выводом средств больше не может принимать платежи по кредитным картам, хотя это, по крайней мере, означает, что клиентов поощряют играть более разумно, используя те средства, которые у них есть на самом деле.Руководства на реальные деньги. Сроки обработки депозита.

    Наши лучшие рекомендуемые казино Payforit

    Другое казино с https://pokiefilter.com казино / коллекцией высокооплачиваемых игровых автоматов и настольных игр на https://pokiefilter.com. игры в его коллекции. Существует множество других вариантов вывода средств, от электронных кошельков до банковских переводов, которые подходят для обналичивания выигрышей Pokiefilter.com, заработанных в играх казино с оплатой по телефону.Когда дело доходит до пополнения счета в онлайн-казино, PayPal быстро набирает популярность в казино Austalia, в то время как Paysafecard, pokiefilter.com, Neteller и EcoPayz — это другие варианты. Каждое приложение казино для планшетов и смартфонов предлагает услугу «щелкни и играй». Хотя мы уже изучили, протестировали, проверили и оценили все онлайн-казино Великобритании, которые принимают кредитные карты, стоит потратить время, чтобы понять, что важно в онлайн-казино.

    Найдите лучшее приложение для казино, чтобы вы могли играть на ходу

    Играть сейчас.Оплачивать с помощью iDeal в онлайн-казино очень безопасно и быстро. Книга Ра. Если вы планируете делать ставки исключительно через один сайт ставок https://pokiefilter.com, вы решили расширить сеть Pokiefilter.com, вам всегда понадобится надежный метод депозита, чтобы вы могли быстро и безопасно перевести достаточные средства на свой счет в казино. Хотя мы уже изучили, протестировали, проверили и оценили все онлайн-казино Великобритании, которые принимают кредитные карты, стоит потратить время, чтобы понять, что важно для Pokiefilter.com онлайн-казино. Некоторые онлайн-казино принимают дебетовые платежи MasterCard, но использование кредитных карт сейчас запрещено.

    Гофрированный

    Что такое гофрированная профильная панель?

    Панель из гофрированного профиля — это предварительно сформированная панель с профилем в виде «волны». Система относится к семейству дождевых экранов (облицовка стен, устанавливаемая в вентилируемом помещении). Эта самонесущая система может быть легко установлена ​​на прерывистой несущей конструкции.Профили синусоидальной волны устанавливаются на металлический каркас, закрепленный на несущей конструкции (кирпичной или металлической конструкции).

    Синусоидальные профили обеспечивают большую свободу выбора и дизайна за счет игры света и тени на облицовке.

    Система гофрированных панелей Umicore Building Products в VMZINC состоит из панелей заводской формовки. Панели доступны в нескольких размерах, что обеспечивает множество возможностей дизайна.

    Цвета поверхности: QUARTZ-ZINC / ANTHRA-ZINC / PIGMENTO Blue /
    PIGMENTO Brown / PIGMENTO Green / PIGMENTO Red / Natural Zinc by VMZINC

    Толщина 1 мм
    Максимальные размеры панели 10’-0 ”длинный
    По центру 29 3/8 дюйма X 9 футов 6 дюймов
    Размеры гофры 2.67 дюймов в ширину x 7/8 дюймов в высоту
    Радиус Сборные конструкции Convex R1 120 ” Сборная подбарабанья R1 120 ” Выпуклое R2 30 ”поле Подбарабанье R2 30 «поле
    Вес 2,00 фунта на фут2 установленной площади
    Упаковка 50 в ящике

    Характеристики данной техники:

    • Новый взгляд на местную архитектуру
    • Панели перфорированные
    • Применяется в качестве облицовки стен
    • Используется для внутренних и внешних приложений
    Проверьте основания, участки и условия на соответствие требованиям к допускам на установку, опорам металлических стеновых панелей и другим условиям, влияющим на выполнение работ.
    Убедитесь, что основание ровное, прочное, сухое, гладкое, чистое, с уклоном для дренажа и полностью закреплено, и что были предусмотрены стенные водостоки, отливы и проходы через металлические стеновые панели.
    Осмотрите каркас первичной и вторичной стены, чтобы проверить, правильно ли установлены прогоны, углы, каналы и другие опорные элементы и анкерные крепления структурных панелей.
    Подготовить письменный отчет с указанием условий, мешающих выполнению работы данного раздела. Отправить копию отчета архитектору.
    Перед установкой стеновых панелей изучите черновую обработку компонентов и систем, проникающих в металлические стеновые панели, чтобы проверить фактические места проникновения по отношению к местам швов металлических стеновых панелей.
    Панели сцепляются друг с другом внахлест на 3 1/2 дюйма и крепятся с помощью креплений из нержавеющей стали.
    Установите металлические стеновые панели в ориентации, размерах и местах, указанных на чертежах.
    Устанавливайте металлические стеновые панели вертикально, по уровню, под прямым углом, по линии и в пределах допусков установки.
    Металлические стеновые панели устанавливайте перпендикулярно поясам и подкладкам. Стволы или Z-образные элементы также могут быть установлены под углом 45 °, если не указано иное.
    Надежно закрепите металлические стеновые панели и другие компоненты конструкции на месте с учетом тепловых и структурных перемещений. Не используйте резак для металлических стеновых панелей.
    Закрепите металлические стеновые панели в соответствии с инструкциями производителя. Металлические стеновые панели обшить и герметизировать с герметичными краями и по периметру проемов.
    Установить гидроизоляцию и отделку по мере продолжения работ по металлической стеновой панели. Закрепить окантовки и обрезать проемы и подобные элементы.
    Во время установки поддерживайте чистоту металлических стеновых панелей.Снимите защитную пленку в течение 90 дней после установки.

    Пожалуйста, не стесняйтесь загрузить заархивированный контент BIM и sketchup, используя следующие ссылки:

    Панель-Металл-Стена_ВМЗ-Гофрированная36-Вертикальная_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_ВМЗ-Гофрированная36-Горизонтальная_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_ВМЗ-Гофрированная-Вертикальная_QUARTZ-ZINC_VMZINC

    Панель-Металл-Стена_VMZ-Гофрированная-Горизонтальная_QUARTZ-ZINC_VMZINC

    Стены-Наружные-Панели_Гофрированные36_36_5INx114IN-Панели_VMZINC

    Стены-Наружные-Панели_Гофрированные_29_3125INx114IN-Панели_VMZINC

    Панель гофрированного профиля Sketchup модель

    Для получения дополнительной информации свяжитесь с VMZINC.

    Скачать 2D детали:

    Вертикальная стеновая панель из гофрированного картона

    Top Building Envelope Products for 2019

    Продукты, выбранные для ежегодного отчета «101 Top Products» Building Design + Construction , ​​определяются вами, нашими читателями. От защитных дверей до металлических потолков, тканевых воздуховодов и систем защиты от дождя, от линейных водостоков до светодиодного освещения, убивающего бактерии, — это продукты, появившиеся на страницах журнала за последние 12 месяцев, о которых читатели хотели узнать больше.Продукты были отобраны на основе количества запросов читателей об услугах. BD + C Редакторы также выбрали несколько наших фаворитов (помеченных как «Выбор редакции»).

    Продукция сгруппирована по восьми категориям: Строительная оболочка | Строительные системы | Полы | Стекло и остекление | Интерьер | Сантехника | Структурный | Окна и двери .

    Наслаждайтесь!

    Фиброцементные панели

    Miraia доступны с этой отражающей глянцевой поверхностью.Три варианта расцветки: Ледник, Оникс (на фото) и Снег. По словам производителя, предлагает блеск металла по конкурентоспособной цене. Панели запечатаны на заводе с шести сторон и покрывают 8,88 SF на панель. Размеры: 17-7 / 8 дюймов в высоту, 71-9 / 16 дюймов в длину и 5/8 дюймов в толщину. Скрытые зажимы и застежки обеспечивают чистый, непрерывный вид.
    NICHIHA

    Sto черпал вдохновение у африканского жука, греющегося в тумане, при разработке своего последнего внешнего покрытия: StoColor Dryonic.Подобно панцирю жука, покрытого бесчисленными микроскопическими неровностями, микротекстурированная поверхность покрытия целенаправленно отводит дождь и конденсат, обеспечивая чистый, сухой фасад, препятствующий росту водорослей и грибков.
    СТО

    ВЫБОР РЕДАКТОРА: Асфальтоукладчик Ventloc, разработанный для зданий в районах с сильным ветром, является единственной в отрасли системой укладчика балласта крыши, которая обеспечивает передачу давления воздуха.Легкий асфальтоукладчик (15-20 фунтов / кв.фут в зависимости от типа) обеспечивает сопротивление ветру при скорости ветра до 130 миль в час. Ключом к его прочности и производительности является запатентованная конструкция с соединением «гребень и паз», которая создает монолитную поверхность асфальтоукладчика и обеспечивает разнонаправленный отвод воды под поверхностью. Размер асфальтоукладчика: 113/4 х 175/8 х 2 дюйма. Доступно восемь цветов.
    АРХИТЕКТУРНЫЕ ИЗДЕЛИЯ HANOVER

    Разработанный для наружных коммерческих помещений (полы и акцентные стены), линия керамогранита Oldcastle Echelon Veneers by Mirage предлагает новую коллекцию: Quarziti.Пять цветов, каждый из которых назван в честь природного ландшафта: ледник, горы, водопад, река и мантия. Облицовочные панели прочны — выдерживают до 2200 фунтов — и долговечны, с проверенными временем характеристиками против замерзания / оттаивания, пятен, огня, плесени, мха, грязи и химических веществ, говорит производитель. Размер: 4х18 дюймов толщиной от 0,30 до 0,60 дюйма.
    СТАРЫЙ ЗАМОК АРХИТЕКТУРНЫЙ

    Коллекция Lorin Anodized Stainless от Lorin Industries соответствует требованиям архитектурного класса I и класса II для различных внешних и внутренних работ, включая внешние фасадные панели, облицовку наружных стен, задние брызги, крышки колонн и декоративную отделку.Анодирование — это электрохимический процесс, при котором из алюминия создается анодный слой, связывающий его с поверхностью на молекулярном уровне; отделка не может изнашиваться. По словам производителя, он не будет отслаиваться, отслаиваться или отслаиваться, не подвержен коррозии или патине. Он прочный, устойчив к царапинам и отпечаткам пальцев и требует минимального ухода.
    Lorin Industries

    Проект: Lifestyle Communities, Нэшвилл, Теннесси. Проблема: Конструкция требовала восьмидюймовой формы из пенополистирола вокруг окон, что означало, что обратная обмотка этих оконечных точек в полевых условиях была почти невозможна. Решение: Стартовые платы Dryvit Acrocore были неотъемлемой частью проекта в этих конечных точках. На доски равномерно нанесено машинное покрытие, чтобы получить продукт, который в три раза тверже и прочнее, чем начальные доски, наносимые вручную. Установка стартовых плат с предварительно нанесенным покрытием была в три раза быстрее, чем установка обратной пленки вручную.
    DRYVIT

    Программа строительных решений Sherwin-Williams Coil Coatings предлагает набор металлических покрытий, герметиков для крыш, ремонтных красок и покрытий для восстановления металла.Ассортимент продукции включает фирменные покрытия для змеевиков Fluropon и кровельные герметики Geocel, а также кровельные покрытия Kool Seal, Ready Match Touchup и системы восстановления Uniflex. Покрытия Fluropon доступны в широком диапазоне цветов, блеска, уровней блеска и специальных эффектов, таких как перламутровые оттенки с активными цветовыми сдвигами.
    Покрытия для рулонов Sherwin-Williams

    Aria Slim — это кирпичный шпон длиной 36 дюймов и глубиной 4 дюйма, обеспечивающий длинные чистые линии обзора и более быстрое время установки.Доступен в пяти цветах (Алебастр, Бафф, Графит, Известняк, Полночь) и четырех текстурах (наземная поверхность, дробеструйная обработка, земля и запечатывание, а также дробеструйная обработка и запечатывание). Такой же блок используется для фасадов и углов.
    ECHELON MASONRY

    Проект: Зал международного аэропорта Лос-Анджелеса. Проблема: Проекту требовалось изоляционное решение, которое помогло бы соответствовать требованиям Калифорнийского кодекса норм экологического строительства и требованиям уровня 1. Решение: Команда использовала более 215 000 кв. Футов Atlas EnergyShield CGF Pro для изоляции стен и 500 000 кв. Футов ACFoam-II для изоляции крыши из-за их низкого уровня выбросов ЛОС и рабочих характеристик. Стеновая изоляция EnergyShield GCF Pro является паропроницаемой и состоит из огнестойкой сердцевины из жесткого пенополиизо с закрытыми ячейками (соответствует требованиям NFPA 285), облицованной высокоэффективным стеклянным облицовочным покрытием спереди и сзади. Кровельные панели ACFoam необходимо было изготовить на заказ (2×8 футов), чтобы удовлетворить потребности архитектора в дизайне. В команде: Gensler, gkkworks, Turner Construction, PCL Construction.
    КРОВЛЯ ATLAS

    Эта жесткая вакуумная изоляционная панель имеет микропористый сердечник, который откачан, заключен в герметичный герметичный корпус. В результате получается ультратонкий (от 20 мм до 50 мм) изоляционный материал с термическим КПД, который в пять раз выше, чем у обычно доступной изоляции. R-значения от R-29 до R-60. Область применения: кровельные конструкции, балконы и террасы.
    KINGSPAN

    В кровельной системе VacuSeal Vent Secured Roofing используются специальные вентиляционные отверстия, которые удерживают ветер для фиксации кровельных мембран на месте. Вентиляция под отрицательным давлением вытягивает воздух и влагу из-под мембраны для поддержания сухости изоляции и коэффициента сопротивления теплопередаче. VacuSeal сокращает время установки и сводит к минимуму необходимость в традиционных методах крепления, что снижает количество клея, балласта или крепежных элементов, необходимых для проекта. Вентиляционные отверстия изготовлены из стойкого к ультрафиолету ПВХ, не содержат движущихся частей и не требуют проникновения.
    СИСТЕМЫ CARLISLE SYNTEC

    Проект: Cade Museum for Creativity + Invention, Гейнсвилл, Флорида. Проблема: Музею требовался креативный и привлекательный дизайн. Решение: 11400 квадратных футов гофрированных прямых панелей PAC-CLAD 22 калибра и 6000 квадратных футов гофрированных изогнутых панелей PAC-CLAD, все в отделке Galvalume Plus, были установлены по всему плану разнесенного круга музея. Дизайн создает ощущение движения, которое усиливается плавными линиями гофрированных металлических стен и панелей крыши. В команде: GWWO Architects, Thornton Tomasetti (SE).
    ПЕТЕРСЕН АЛЮМИНИЙ

    Centria расширила линейку металлических панелей Intercept из алюминия, цинка и нержавеющей стали, добавив Intercept Copper — медную подложку с естественной патиной и присущей ей коррозионной стойкостью. Доступны со стандартной глубиной 13/8 дюйма и модулями до 20 дюймов как для вертикального, так и для горизонтального применения. Легкие монолитные панели представляют собой экономичное решение для сложных ограждающих конструкций зданий.
    CENTRIA

    Проект: Башни в Грейт-Америка, Санта-Клара, Калифорния. Проблема: Открытая обеденная зона в этом многоквартирном офисном комплексе нуждалась в затенении, но при этом обеспечивала возможность подключения к реконструированному зданию с удобствами и столовой. Решение: Драпированный навес из металлической сетки отбрасывает мягкие тени, чтобы минимизировать попадание прямых солнечных лучей и бликов. Механическая раздвижная стеклянная стена длиной 45 футов разделяет обеденную зону на открытом воздухе и обеденную зону в помещении.Навес действует как продолжение верхней плоскости, особенно когда стена открыта, для дальнейшего соединения двух пространств. Для проекта было использовано семьдесят сетчатых панелей из нержавеющей стали с узором Cambridge Mid Shade с 42% открытой площади. В команде: Little, AP + I Design.
    КЕМБРИДЖ АРХИТЕКТУРНЫЙ

    Доступный в восьми профилях, двухкомпонентная алюминиевая накладка XtremeTrim предназначена для сочетания с несколькими системами сайдинга и создания чистых, современных, декоративных архитектурных линий.Он обеспечивает защиту от химической реакции и обеспечивает прочность жесткого металла, предотвращая разбухание и коробление. Изготовленная на 75-100% из отходов производства и потребления, отделка прочная и долговечная герметик.
    ТАМЛИН

    Проект: Штаб-квартира в Гойе, Джерси-Сити, Нью-Джерси. Проблема: Этой быстрорастущей пищевой компании, принадлежащей латиноамериканцам, требовались штаб-квартира и склад, чтобы удовлетворять спрос на ее производственные линии. Решение: Команда проекта определила несущие изолированные сборные железобетонные панели от Fabcon для внешней стороны объекта площадью 650 000 квадратных футов. Панели толщиной 10 дюймов устранили необходимость в колоннах по периметру, максимально увеличили полезное пространство и поддержали цели группы по тепловым характеристикам для проекта, обеспечив R-значение 16,9. В команде: M + H Architects, RC Anderson Construction (GC).
    FABCON США

    Эта система дождя из алюминиевых панелей с сухим стыком и выравниванием давления стоит всего 11 долларов.95 / SF для панелей, одна из самых низких цен на рынке, по словам производителя. Двадцать один размер панели (от 18×48 дюймов до 120×24 дюймов) в сочетании с вертикальным и горизонтальным расположением панелей в стопку и шахматным расположением панелей обеспечивает максимальную гибкость дизайна. Доступны формованные углы и элементы отделки, а также индивидуальные цвета. Материал — алюминий 0,080 дюйма с фторполимерным покрытием.
    DRI-DESIGN

    Чтобы помочь предотвратить ухудшение состояния в результате воздействия ультрафиолета в процессе строительства, компания Dörken Systems разработала Delta-Stratus SA, единственный в отрасли паропроницаемый воздухо- и водостойкий барьер с четвертым слоем дополнительной защиты от ультрафиолета.Барьер состоит из двух внешних слоев из высокопрочной полипропиленовой ткани, паропроницаемого, водонепроницаемого полимерного среднего слоя и внутреннего слоя из акрилового УФ-стойкого покрытия. Delta-Stratus SA была протестирована в реальных условиях, чтобы убедиться, что она сохраняет оптимальное сопротивление проникновению воды, воздухонепроницаемость и целостность здания. Он полностью приклеен от задней части до края, что позволяет легко и просто наносить его без застежек.
    СИСТЕМЫ DÖRKEN

    ВЫБОР РЕДАКТОРА: LP Building Solutions расширила возможности дизайна для своего сайдинга и отделки из обработанной древесины LP SmartSide с ультрагладкой отделкой.LP SmartSide Smooth Trim & Siding выдерживает экстремальные погодные условия, включая влажность, град и циклы замораживания / оттаивания, а также при порывах ветра до 200 миль в час.
    LP СТРОИТЕЛЬНЫЕ РЕШЕНИЯ

    ВЫБОР РЕДАКТОРА: Эта строительная пленка имеет слой многонаправленных полипропиленовых волокон, которые отводят объемную воду из полостей наружных стен. Он пропускает больше воды, чем традиционные обертки, защищая конструкции от влаги, плесени и гниения.Его можно установить в любом направлении без снижения производительности. Обеспечивает стойкость к ультрафиолетовому излучению в течение шести месяцев. Имеет класс огнестойкости и эффективность дренажа 94,8% (согласно ASTM E2273). Рулоны шириной пять футов бывают длиной 100 футов.
    TYPAR

    Композитная облицовка

    Fiberon использует технологию композитного настила компании для таких применений, как облицовка, перекрытия, потолки и экранированные фасады. Готовые плиты изготовлены из прочного древесно-пластикового композита с коэкструдированным четырехсторонним верхним слоем для защиты от пятен и выцветания.Длина доски: 12, 16 и 20 футов.
    ФИБЕРОН

    Проект: Музей на площади, Санта-Роза, Калифорния. Задача: Город Санта-Роза хотел превратить это бельмо на глазу — заброшенную коммутационную станцию ​​AT&T — в комплекс многофункционального назначения. Строительной команде нужно было сделать смелое дизайнерское заявление, чтобы сделать этот проект коммерческим центром в центре города. Решение: Первоначальный план предусматривал полностью стеклянный фасад на фасаде здания 83×126 футов.Считается, что это слишком дорого для бюджета в 16 миллионов долларов, поэтому архитекторы предусмотрели перфорированные металлические панели поверх застекленных стеклянных секций в качестве декоративного зонта от солнца. Панели изготовлены из перфорированного металла McNichols, с круглыми отверстиями, с открытой площадью 46,3%. Приблизительно 150 покрытых смолой белых панелей размером 4х10 футов были созданы для создания эстетики оригами. В команде: Hugh Futrell Corp. (разработчик), TLCD Architecture, B.T. Mancini Co. (изготовитель и установщик металла).
    МАКНИКОЛС

    Проект: Средняя школа Рома (Техас). Проблема: В школе были проблемы с протечками крыши в различных точках перехода, которые вызывали чрезмерный ущерб. Решение: Первоначальная протекающая черепичная крыша была удалена и заменена на симметричную металлическую кровлю со стоячим фальцем 138T McElroy. Система также использовалась для повторного покрытия существующей крыши. Симметричный характер панелей позволил начать установку в любом месте крыши. В команде: Amtech (консультант по дизайну, реставрации).
    MCELROY

    Коллекция камня Metropolitan от

    Arriscraft сочетает в себе большую длину и разную высоту, что обеспечивает дополнительную гибкость и позволяет создавать различные образы экстерьера зданий.Столичная кладка имеет текстуру, обработанную пескоструйным аппаратом. Каждый камень имеет длину 315/8 дюйма и доступен в трех вариантах высоты: 41/4, 61/2 и 115/16 дюймов. Стандартные цвета: серый камень, мускатный орех, дубовый мох и белый.
    ARRISCRAFT

    Производитель модифицированных деревянных изделий Kebony представил систему зажимов, которая позволяет подрядчикам легко создавать дождевую облицовку с использованием деревянного сайдинга компании. Система заменяет предварительное сверление облицовки, снижает затраты на установку и рабочую силу, а также исключает возможное проникновение влаги из лицевых креплений.Его можно наносить на большинство типов конструкций наружных и внутренних ограждающих конструкций, в том числе непосредственно на внешнюю изоляцию из минерального волокна.
    KEBONY

    ВЫБОР РЕДАКТОРОВ: 3A Composites USA расширила линейку плоских алюминиевых листов Alucobond Axcent 16 цветами. Окрашенные 0,040-дюймовые алюминиевые панели теперь доступны в 28 цветах, включая Alabaster, Bone White, Cadet Grey, Driftwood Mica, Hazelnut Mica, Oyster, Red Fire и West Pewter Mica.Панели Alucobond Axcent спроектированы для отделки зданий, для которых требуется окрашенная металлическая отделка, такая как облицовка, гидроизоляция и крышки крыши.
    3A КОМПОЗИТЫ США

    ВЫБОР РЕДАКТОРА: Изолированная металлическая панель Metl-Span ThermalSafe теперь доступна с поперечно-полосатым внешним профилем. Металлическая панель оснащена блокирующим боковым соединением LockGuard, обеспечивающим одно-, двух- или трехчасовую огнестойкость стен и 11/2 часа для потолков.Сердцевина ThermalSafe изготовлена ​​из негорючих структурных и нетоксичных плит минеральной ваты, обработанных для обеспечения максимальной прочности на сжатие. Изолирующие свойства жилы составляют 3,61 R на дюйм. Панели имеют ширину 42 дюйма и доступны толщиной 3, 4, 5, 6, 7 или 8 дюймов.
    МЕТЛ-СПАН

    ВЫБОР РЕДАКТОРА: Воздушный барьер Perm-A-Barrier VPS 30 от GCP Applied Technologies представляет собой проницаемую самоклеящуюся воздухонепроницаемую мембрану без праймера.По словам производителя, в нем используется усовершенствованный клей, позволяющий производить монтаж без грунтовки на бетон, бетон или наружный гипс, сокращая время монтажа до 35% по сравнению с традиционными системами. Предназначен для стеновых конструкций, требующих паропроницаемости. Просто снимите разделительную пленку и приклейте воздушный барьер к субстрату.
    ПРИКЛАДНЫЕ ТЕХНОЛОГИИ GCP

    См. 101 лучший продукт на 2019 год: победители в области строительных ограждающих конструкций
    См. 101 лучший продукт на 2019 год: победители строительных систем
    См. 101 лучший продукт на 2019 год: победители в области напольных покрытий
    См. 101 лучший продукт на 2019 год: победители в области стекла и остекления См. «101 лучшую продукцию на 2019 год»: победители в категории «Продукция для внутреннего строительства»

    См. «101 лучшая продукция на 2019 год: победители в области сантехники»
    См. «101 лучшая продукция на 2019 год»: победители в категории «Продукция для конструкций»
    См. «101 лучшая продукция на 2019 год» : Победители конкурса «Окна и двери»

    Вернуться на целевую страницу «101 Top Products»

    Системы облицовки стен по индивидуальному заказу Gridworx

    Специально разработанная система облицовки дождевого экрана с вентилируемым фоном с механическим креплением

    Gridworx — это революционная механическая система для облицовки камнем .Наша запатентованная технология для облицовки стен по индивидуальному заказу более рентабельна, чем строительство сплошной кирпичной кладки. Каменные панели Gridworx с эффективностью использования материалов, грузов и рабочей силы делают строительство из ограненного камня доступным.

    Gridworx — единственная на рынке система для облицовки камнем , ​​которая предлагает непоследовательный монтаж каменных панелей. Это обеспечивает простоту замены обесцвеченных или поврежденных камней. Независимые этапы подвешивания анкеров от установки камня позволяют начать установку еще до того, как каменные панели прибудут на строительную площадку.

    Gridworx предварительно спроектирован для использования со стальными стойками, бетоном, блоками CMU и деревянными каркасными конструкциями. Все наши коммерческие проекты сопровождаются Письмом о соответствии и образцом проверки соответствия системы, подписанным и проштампованным Architectural Wall Systems, независимой фирмой по профессиональному проектированию, зарегистрированной во всей Северной Америке.

    Специалисты по проектированию зданий теперь имеют конкурентоспособную по стоимости альтернативу сегодняшнему выбору строительных продуктов.Архитекторам и разработчикам больше не приходится бороться с меньшими вариантами строительных материалов. И снова Америка может насладиться красотой строительства из камня. Сделать Gridworx настоящей революцией в области обшивки стен на заказ . Щелкните здесь, чтобы увидеть нашу брошюру.

    За последние пятнадцать лет Gridworx предоставила более шести миллионов футов продукции для сотен проектов. Мы представлены сетью дилеров в США и Канаде. Наши проекты варьируются от больниц и университетов до офисных зданий и торговых центров.Мы работаем с архитектурными и инженерными фирмами, подрядчиками по кладке и коммерческими генеральными подрядчиками. Gridworx — это универсальный интерфейс между конструкцией здания и сотнями облицовочных материалов.


    Сведения о системе, видео и литература

    Сведения о системе

    У нас есть сотни предварительно разработанных типовых деталей дизайна, которые доступны для загрузки с нашей веб-страницы под вкладкой «Сведения о системе» выше.
    Начните с выбора одного из наших 4 типов системы, затем выберите из массива конкретных деталей Gridworx. Их можно скачать в формате PDF или DWG.
    Наш штатный архитектурный персонал готов проконсультировать или помочь в создании конкретных деталей проекта. Никакая другая система облицовки камнем не является более удобной для пользователя, чем Gridworx.

    Камень для облицовки

    У нас есть контракты с карьерами по всему миру, что позволяет нам предоставлять широкий выбор высококачественного экзотического камня и сверхкомпактной поверхности по фантастическим ценам.
    В нашем постоянном поиске самых необычных материалов в мире мы периодически открываем и внедряем новые типы камня, некоторые из которых являются эксклюзивными для GRIDWORX . Выберите идеальный вариант для вашего проекта коммерческого или жилого здания. Наш натуральный камень оказался экономичным строительным продуктом из-за его долговечности и низких требований к обслуживанию. В сочетании с системой крепления Gridworx наш облицовочный материал предлагает исключительную возможность максимизировать ценность ограждающих конструкций здания.

    Видео по установке

    Наша обширная видеотека содержит пошаговые подсказки и общие методы установки.

    Справочная литература

    • Новые руководства по установке
    • Список инструментов
    • График допусков на резку
    • Информация SDS
    • Информация о модификации панели
    • Технические характеристики
    • Каталог продукции
    • Технические характеристики

    Если вы хотите запланировать сеанс CES с GRIDWORX, позвоните или посетите 214 774 4502

    Эволюция

    Механические системы облицовки камнем
    Номер курса AIA 404108148

    Building a Better Building Envelope

    AIA Номер курса A2021 HSW

    Если вы хотите запланировать сеанс CES с GRIDWORX, позвоните по номеру 214 774 4502 или щелкните здесь

    Принадлежности:

    Наконец, Gridworx разработала стратегические альянсы с производителями облицовочных материалов, а также с местными карьерами по добыче камня в Соединенных Штатах и ​​по всему миру.Эти отношения дают Gridworx возможность поставлять множество различных материалов для облицовки стен. В результате Gridworx предлагает натуральные камни, в том числе граниты, известняки, песчаники, травертины и другие изделия из камня, обработанные в соответствии с системой Gridworx. Gridworx также доступен для блоков Arriscraft Renaissance, глазурованной плитки, продуктов UCS и UHPC. Никакая другая система облицовки камнем не обеспечивает полную облицовку.

    Загрузите наши типовые сведения о подключении AutoCAD DWG Gridworx для включения в свой проект.Наша опытная команда архитекторов с полным спектром услуг готова помочь с деталями дизайна для конкретного проекта, подобрать размеры облицовочных панелей в соответствии с данными ASCE для конкретного проекта, согласовать продукт и ответить на любые вопросы, которые могут у вас возникнуть. Наша основная цель — добиться успеха вашего проекта.
    Мы уважаем вашу конфиденциальность и гарантируем, что вся ваша информация хранится в тайне и используется только для внутренних целей GRIDWORX.

    Облицовка, совместимая с

    — Knight Wall Systems

    Практически любую облицовку или панель можно использовать в сочетании с системами крепления дождевых экранов Knight CI, HCI или MFI.Как правило, если облицовочный продукт имеет возможность или разрешение на прикрепление к Z-образным поясам и / или каналам для шляп, его можно установить поверх крепежных систем Knight HCI ™, CI®, MFI® или ThermaZee. Knight не поставляет никаких панелей — только инженерное решение для крепления панелей, при этом соблюдая энергетический кодекс.

    Все системы крепления Knight могут быть размещены на расстоянии до 32 дюймов. (каждая вторая шпилька) и опорные облицовки, которые весят более 20 PSF (примечание: максимально допустимое расстояние и статическая нагрузка зависят от общей нагрузки на стеновой анкер и / или кронштейны на заданном расстоянии, рассчитанной KWS для конкретного проекта) .

    Основные причины, по которым владельцы, дизайнеры и подрядчики предпочитают использовать системы крепления дождевых экранов Knight:

    Эффективность: Каждая система защиты от дождя соответствует энергетическому кодексу с наименьшим количеством внешней изоляции в отрасли. Каждая система устанавливается так же быстро, а в некоторых типичных случаях даже быстрее, чем обычные полосы непрерывной обрешетки.

    Универсальность: Системы защиты от дождя Knight могут работать с широким спектром панелей, что позволяет устанавливать фасад из нескольких продуктов на одной системе крепления для упрощения детализации, установки и единообразия.

    Разработано и протестировано: Каждая из наших систем и компонентов дождевых экранов прошла внутренние исследования и разработки, стандартизированные испытания третьей стороной, а также технический анализ, чтобы ограничить ответственность всех вовлеченных сторон. Это гарантирует, что владелец получит систему, которая, как было доказано, работает на всех уровнях, и выдержит сравнение риска разовой системы без истории и физических испытаний.

    Вентилируемый фасад: Крепежные системы для защиты от дождя Knight состоят из перфорированных направляющих, позволяющих воздуху свободно течь, что ускоряет испарение остаточной воды и снижает приток тепла в теплый климат.Это увеличит ожидаемый срок службы любой облицовки за счет снижения долговременного водопоглощения, возможных проблем с замораживанием-оттаиванием и потенциальных проблем расширения / сжатия. Правильно детализированная система защиты от дождя также значительно снизит вероятность проникновения воды в вашу стену, где ей не место.

    Рентабельность: При сравнении полных систем защиты от дождя Knight и добавленной стоимости становится ясно, что сопоставимые системы более дороги. Справедливое сравнение приравнивается к стоимости инженерных работ, стеновых анкеров из нержавеющей стали, крепежа из нержавеющей стали для всей сборки, балок и / или рельсов, кронштейнов (для системы MFI ™) и пластиковой теплоизоляции, которая действительно работает.Как только эта стоимость будет добавлена, вы ясно увидите преимущества Knight!

    Для получения дополнительной информации просмотрите наши ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.

    * = Продукт уже использовался в проектах с Knight.

    Металлические панели

    • Панели Dri-Design® *
    • Панели NorthClad® AL *
    • Ламинированные панели Metposite ™ и ACM / MCM *
    • Маршрутные и возвратные системы панелей ACM — мокрое и сухое соединение * (например, NorthClad®, Metal Design Systems, Sobotec и т. Д.)
    • Металлические панели с одинарной обшивкой со скрытым креплением и соответствующими взаимозаменяемыми соединениями с использованием стандартных сменных профилей * (например, ATAS, Morin и т. Д.)
    • Гофрированные или гофрированные профили, вертикальные или горизонтальные * (например, Morin, Metal Sales, ATAS, AEP Span, IMETCO® и т. Д.)
    • Панели Flatlock *

    Фиброцемент, GFRC и UHPC

    • Панели СВК *
    • Панели TAKTL ™ *
    • Панели и сайдинг James Hardie ™ *
    • Панели и сайдинг Nichiha® *
    • Фиброцементные панели SWISSPEARL® *
    • Панели oko Skin ™ *
    • Панели Fiber C ™ *
    • Панели Synstone ™
    • Панели SILBONIT ™ *
    • Панели EQUITONE *
    • Панели CERACLAD *

    HPL и композиты

    • Trespa® *
    • Prodema® *
    • Stonewood ™
    • Parklex ™
    • Geolam®
    • Fundermax ™ *

    Могут применяться ограничения пожарного кодекса.Уточняйте соответствие требованиям у производителей панелей и / или изоляции
    .

    Терракота

    • Terreal ™ *
    • НБК ™ *
    • ArGeTon ™ *
    • ТерраКлад ™
    • в Бостонской долине

    • NeaCera®

    Прочие опции

    • Сайдинг из твердых пород дерева Iron Woods *
    • Трехслойная штукатурка *
    • Керамогранит *
    • Натуральный камень для плиты * (в зависимости от веса)
    • Подвесная система для камней GRIDWORX ™
    • Камень с сотовой основой * (i.д. TerraCORE, каменные панели, каменные листы и т. д.)
    • Акриловые отделочные системы прямого нанесения на цементную плиту *

    Приведенный выше список продуктов и производителей не единственные совместимые продукты, существуют и другие. Некоторые продукты в рамках одной полной линейки продуктов могут быть несовместимы. Пожалуйста, уточняйте у производителей облицовки или панелей какие-либо требования. Пожалуйста, свяжитесь с Knight Wall для получения дополнительной информации или вопросов . Все перечисленные выше товарные знаки, зарегистрированные или нет, не являются собственностью Knight Wall Systems, inc.Только перечисленные ниже товарные знаки являются собственностью или находятся под контролем Knight Wall Systems, inc.

    УВЕДОМЛЕНИЕ. Не подразумевается освобождение от каких-либо патентов, принадлежащих Knight Wall Systems или другим лицам. Поскольку условия использования и применимые законы могут отличаться от одного места к другому и могут меняться со временем, Заказчик несет ответственность за определение того, подходят ли продукты и информация в этом документе для использования Заказчиком. НИКАКИХ ЯВНЫХ ГАРАНТИЙ НЕ ПРЕДОСТАВЛЯЕТСЯ, ЗА ИСКЛЮЧЕНИЕМ КАКИХ-ЛИБО ПРИМЕНИМЫХ ПИСЬМЕННЫХ ГАРАНТИЙ, СПЕЦИАЛЬНО ПРЕДОСТАВЛЯЕМЫХ KNIGHT WALL SYSTEMS.ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ТОВАРНОСТЬ И ПРИГОДНОСТЬ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ, ЯВНО ИСКЛЮЧАЮТСЯ.
    CI, CI-Girt и MFI являются зарегистрированными товарными знаками, контролируемыми Knight Wall Systems, Inc. CI-System, HCI-System, MFI-System, HCI-Girt, PanelRail, RevealRail, Reveal-Girt, ThermaBracket, ThermaStop, PanelTek и SidingRail являются товарными знаками Knight Wall Systems, Inc., патент США 8,429,866 B2 и другие заявленные.

    Гофрированные металлические панели: плюсы и минусы

    Решение о том, какой тип материала использовать для крыши или сайдинга, может стать трудным, когда вы осознаете, сколько вариантов у вас есть.Даже если вы ограничитесь использованием металла, все равно придется сделать выбор.

    Существует множество различных типов профилей для металлических панелей. Одна из самых популярных металлических панелей на рынке — гофрированная.

    В Western States Metal Roofing мы производим металлические кровельные и сайдинговые панели более двадцати лет. Гофрированные металлические панели — наши наиболее часто запрашиваемые панели.

    Покупателям нравятся долговечность и долговечность, а также другие преимущества металла.Однако каждая металлическая панель имеет свои недостатки.

    В этой статье мы рассмотрим плюсы и минусы гофрированных металлических панелей, чтобы вы могли решить, подходят ли гофрированные металлические панели для вашего проекта.

    Плюсы гофрированных металлических панелей

    • Рентабельно
    • Есть в наличии
    • Масляные консервы менее очевидны
    • Простая установка (удобство самостоятельной работы)

    Гофрированные металлические панели экономичны

    Одним из самых больших преимуществ гофрированных металлических панелей является то, что они стоят меньше, чем металлические панели со стоячим фальцем. В зависимости от калибра и системы окраски экономия затрат составит не менее 50%.

    Гофрированные металлические панели легко доступны

    Гофрированные металлические панели, возможно, являются наиболее распространенным типом металлических панелей. У вас не должно возникнуть проблем с поиском гофрированных панелей желаемого количества и цвета.

    Они продаются почти в любом магазине товаров для дома, хотя вы найдете гораздо больший выбор панелей и цветов, когда будете обращаться к производителю металла.

    Масляные консервы легко маскируются на гофрированных металлических панелях

    Масляное консервирование, иногда также известное как образование складок под напряжением, представляет собой косметическую деформацию, проявляющуюся в виде волн или складок на плоских участках металлической кровли и металлических сайдинговых панелей. Это неотъемлемая характеристика металла, которая может быть вызвана множеством факторов, таких как неровность основы или расширение и сжатие металла.

    Хотя проблема носит чисто косметический характер и не влияет на функциональность металлической крыши, ее присутствие по-прежнему нежелательно, и его трудно избежать.

    К счастью, на гофрированных металлических панелях гораздо труднее обнаружить консервы, чем на плоских панелях, таких как стоячий шов. Волны и выступы на гофрированных панелях помогают замаскировать масличные консервы, чтобы, если они есть, не были так заметны.

    Чтобы узнать больше о консервировании масла, рекомендуем прочитать:

    Что такое консервное масло? Причины + решения общей проблемы с металлической крышей

    Простая установка

    Установка гофрированной металлической крыши — это более простой и быстрый монтаж, чем установка металлической панели со скрытой системой крепления, поскольку она требует меньшего количества шагов.

    Так как установка требует более простого набора навыков, больше подрядчиков имеют право устанавливать гофрированные металлические панели. Наличие большего количества вариантов подрядчика в сочетании с меньшим трудозатратами означает, что такие системы, как правило, дешевле в установке.

    Более простая установка делает гофрированные металлические панели прекрасной возможностью для проекта DIY (сделай сам). Вы сэкономите еще больше денег, выполняя работу самостоятельно.

    Для установки гофрированных металлических панелей требуется меньше аксессуаров

    Металлическая гофрированная кровля также сэкономит вам деньги, потому что для установки нужно покупать меньше аксессуаров.Металлические гофрированные панели легко монтируются с помощью всего лишь крепежа.

    Нет необходимости покупать зажимы, как для других металлических кровельных систем. Вам также потребуется меньше обрезков и гидроизоляции для металлической гофрированной крыши, чем для крыши со стоячим фальцем. Отделка стоячих швов требует приобретения нескольких элементов отделки для каждого состояния кровли.

    Например, коньковый колпак для гофрированной металлической кровли представляет собой неразъемную систему. Та самая коньковая заглушка на стоячий шов состоит из трех частей.Отсутствие необходимости покупать дополнительную обшивку и крепеж существенно увеличит общую стоимость крыши.

    Минусы гофрированных металлических панелей

    • Открытая панель крепления
    • Частые проверки
    • Необходимо закупить дополнительные материалы (боковой нарез панели)
    • Внешний вид панели

    Гофрированные металлические панели имеют открытые крепления

    Основная проблема открытых крепежных элементов заключается в том, что каждый раз, когда они проникают в панель, возникает потенциальная точка утечки.Для гофрированных панелей могут потребоваться тысячи креплений, чтобы удержать крышу на месте. Если крепежные детали установлены неправильно или ослабнут, крыша может стать уязвимой для протечек. Если вы пытаетесь выбрать лучшую панель для своей крыши, все сводится к стоячему шву, а не к какой-либо панели с открытыми застежками. Важно понимать преимущества и недостатки каждой системы.

    Чтобы узнать больше о различиях между гофрированным и стоячим швом, рекомендуем прочитать:

    Металлическая гофрированная кровля v.Постоянный шов (преимущества и недостатки)

    Гофрированные панели необходимо часто проверять

    В то время как вся металлическая кровля или сайдинг должны проверяться ежегодно, чтобы предотвратить дальнейшее развитие каких-либо проблем, гофрированные металлические панели обычно требуют более частых проверок и обслуживания.

    Причина, по которой вам нужно чаще проверять гофрированные панели, заключается в том, чтобы вы могли проверить крепежи. Поскольку на гофрированных панелях видны крепежные элементы, возможно, их потребуется подтянуть.Возможно, их даже потребуется заменить, если они повреждены, чтобы избежать утечек. Естественное расширение и сжатие металла может привести к ослаблению крепления.

    Домовладельцы должны провести осмотр после любой суровой погоды, которая, по вашему мнению, могла привести к повреждению. Проверка крыши сразу после сильного шторма, вместо того, чтобы ждать следующего планового обслуживания, может спасти вас от более серьезной проблемы.

    Пробки из пенопласта

    также следует проверять во время инспекций, чтобы убедиться, что они все еще в хорошем состоянии.Крыши и водосточные желоба также следует проверять на предмет скопления листвы, и следует установить защитные ограждения, если вы находитесь в зоне с большим количеством листвы.

    Во время осмотра также проверяйте гофрированную крышу на наличие трещин на герметике. Герметик — главная причина протечек в крыше, поскольку он имеет короткий срок службы и обычно вовремя не заменяется. Срок службы герметика должен быть указан на упаковке и заменен в соответствии с рекомендациями производителя.

    Гофрированные металлические панели несовместимы с плоскими крышами

    При плоской крыше дождевая вода имеет тенденцию оставаться на крыше дольше, так как у нее нет крутого наклона, чтобы облегчить сток.Это не лучшая комбинация с открытыми креплениями, поскольку они более подвержены утечке. Чем дольше вода остается на крыше, тем больше вероятность утечки, что может привести к дорогостоящему ремонту крыши.

    Боковой налет панели и гофрированные панели

    У гофрированных панелей будет потеря площади в квадратных футах во время установки из-за бокового нахлеста панелей или перекрытия двух одинаковых панелей.

    Панели должны перекрывать две гофры для кровли и одну гофру для сайдинга.Хотя это кажется незначительным, оно может увеличиваться в зависимости от размера проекта.

    Для кровли вам придется закупить от 10% до 12% дополнительного материала для профнастила. Для сайдинга понадобится около 6% дополнительного материала. Покупка дополнительных материалов увеличивает общую стоимость проекта.

    Внешний вид панели

    Желаемая эстетика вашего проекта субъективна и основана на личных предпочтениях. Хотя внешний вид гофрированных панелей может быть проблемой не для каждой ситуации, есть определенные проекты, в которых вы, возможно, захотите использовать альтернативные панели.

    Гофрированные панели имеют открытые застежки, которые обычно считаются не такими современными или чистыми, как панель со скрытыми застежками (например, стоячий шов).

    Гофрированные панели обычно используются в промышленных или сельскохозяйственных сооружениях. Для жилого проекта, в котором эстетика имеет первостепенное значение, гофрированные панели обычно не лучший выбор.

    Перевешивают ли плюсы гофрированного металла минусы?

    Здесь, в компании Western States Metal Roofing, мы верим во многие преимущества гофрированных металлических панелей.Гофрированные металлические панели имеют большую ценность, но, как видите, у них есть некоторые недостатки.

    Чтобы подобрать идеальный кровельный и сайдинговый материал для вашего дома, вам нужно принять во внимание несколько факторов. Подумайте о своем бюджете, типе проекта и желаемом объеме обслуживания при принятии решения о том, являются ли гофрированные металлические панели правильным выбором для вас.

    Если гофрированные панели не кажутся вам лучшим вариантом, вам следует подумать об использовании панелей со стоячим фальцем.

    Узнайте больше о различиях между гофрированными панелями и панелями со стоячим фальцем

    .

Previous PostNextNext Post

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
