Делаем откатные ворота на роликах своими руками: пошаговая инструкция по изготовлению

Откатные ворота своими руками считаются одним из лучших вариантов обустройства въезда в частные владения. Несмотря на определенную сложность конструкции, при наличии элементарных навыков сварочных и слесарных работ их можно сделать надежными и привлекательными. Для этого надо правильно составить чертеж, соблюдать определенные правила монтажа и качественно осуществлять все технологические операции.

Сущность конструкции

Откатные или раздвижные ворота представляют собой створку (или несколько створок), перемещающуюся вдоль забора. В отличие от распашного варианта они не требуют дополнительной площади при открывании и легко поддаются автоматизации процесса открывания/закрывания.

В принципе, возможно использование откатных ворот таких типов.

Рельсовая (наземная) разновидность

В этом случае створка перемещается по рельсу, уложенному в земле. Это один из самых ненадежных вариантов, т. к. направляющая рельса забивается грязью, что мешает движению. Кроме того, рельс просто нарушает ровность покрытия при въезде.

Подвесная конструкция

В ней предусмотрена установка над воротами балки с направляющей для перемещения створки. Она считается наиболее простой, но имеет существенный недостаток — ограничение по высоте.

Консольный тип

В этой конструкции створка в пределах проема ворот свободно подвешена, т.е. не связана с какими-либо элементами сверху или снизу. Перемещение осуществляется за счет боковой консоли. Вся система крепления и перемещения расположена сбоку от проема, а потому совершенно не мешает проезду (проходу).

С учетом недостатков отдельных конструкций, наибольшей популярностью пользуются консольные, откатные ворота. Они более сложны в изготовлении, но отличаются надежностью, удобством и привлекательным внешним видом. Исходя из этого, в дальнейшем именно этому варианту уделено основное внимание.

Принцип конструирования

Ворота консольного типа имеют такие принципиальные отличия. К створке надежно приваривается сбоку консоль, причем ее масса должна компенсировать вес самой створки, уравновешивая конструкцию в закрытом состоянии. Внизу консоль имеет направляющую, перемещающуюся по роликам.

Система роликов располагается в откатных тележках, прочно закрепленных на фундаменте. Вся откатная система размещается сбоку от проема ворот. В закрытом состоянии створка перекрывает проем, а консоль остается за его пределами. При открывании полотно полностью сдвигается за пределы проема. Таким образом, полная длина откатной системы должна быть не менее длины створки с консолью.

Как можно укрепить ворота и защититься от взлома смотрите в статье Как защитить свой гараж от плохишей: защищаем ворота от взлома.

Схема консольных работ показана на фото 1. Основу конструкции ворот рассматриваемого типа составляет каркас (рама), включающая створку и консоль. Снизу он имеет направляющую, охватывающую ролики откатной тележки. Для формирования створки рама облицовывается профнастилом, металлическим листом, сеткой и другими материалами. Принцип установки рамы иллюстрирует фото 2.

Другой важнейший элемент — откатная тележка (фото 3). Ее стандартная конструкция предусматривает 4 пары роликов, установленных на стойке. Она, в свою очередь, закреплена на площадке, которая устанавливается на фундамент с помощью анкеров.

Секреты монтажа ворот из профнастила смотрите в источнике Ворота из профнастила своими руками: изготовление и установка.

Для обеспечения работы откатных ворот требуется дополнительные элементы:

1. Верхний и нижний ограничитель (уловитель). Эти элементы устанавливаются на противоположной стойке ворот снизу и сверху. В них створка заходит в полностью закрытом состоянии, что уменьшает боковое качание ее при ветре и механических воздействиях.
2. Несущая балка. Она воспринимает на себя вес створки с консолью. Ее размеры зависят от массы конструкции.
3. Концевой ролик. Он устанавливается на входе в откатную систему и предназначен для поддержания створки в открытом состоянии. Кроме того, он обеспечивает бесшумность работы.
4. Упрочняющая плата для устранения боковых изгибов полотна.

Важно! При автоматизации процесса дополнительно потребуется электродвигатель, редуктор, система управления и контроля, а также крепежная площадка.

Изготовление откатных ворот

Монтаж и изготовление откатных ворот консольного типа осуществляется в несколько этапов: подготовительные работы, возведение фундамента и опорных столбов, изготовление каркаса и облицовка его, установка откатных тележек, монтаж комплектующих элементов. Работы должны начинаться с полноценного проектирования, включающего расчет прочностных характеристик и разработки чертежей.

Для изготовления волот потребуются такие инструменты: сварочный аппарат и электроды диаметром 3-4 мм; болгарка с отрезными и шлифовальными дисками; ножовка по металлу; кувалда и молоток; электродрель; напильники; зубило; ключи гаечные; плоскогубцы; измерительные инструменты (рулетка, штангенциркуль, металлическая линейка, строительный уровень, отвес, угольник). Для формирования фундамента нужно иметь лопату, лом, емкость для раствора, мастерок и шпатели, вибратор.

После выбора проекта и разработки чертежей с деталировкой можно приступать к подготовке места для установки конструкции. Проем тщательно очищается от мусора и выравнивается по горизонтали с использованием уровня. Размечаются места установки откатных тележек. Отдельно подготавливается площадка для проведения работ, на которой свободно поместится вся рама в горизонтальном положении, и где можно осуществлять сварочные работы.

Фундамент и опорные столбы

Первый шаг изготовления ворот — сооружения их опорных столбов, ограничивающих проем. Они могут изготавливаться в виде кирпичных колонн, из деревянного бруса, металлической трубы или швеллера. Фундамент для них должен иметь глубину не менее глубины промерзания грунта (обычно не менее 1 м). При установке столба не следует забывать о закладных элементах (снизу и сверху), к которым впоследствии будут крепиться ограничители (уловители).

Фундамент откатной системы сооружается сразу за опорным столбом ворот сбоку. Его схема показана на фото 4. Вначале, роется П-образная траншея, причем ее край располагается вплотную к забору. Длина траншеи составляет порядка половины ширины проема, т.к. длина консольной части устанавливается порядка 40-50% от ширины створки. Глубина ямы под колонну — не менее 1 м, а соединяющей траншеи — 60-65 см. Ширина — 50-60 см. На дно траншеи засыпается подушка из песка и гравия толщиной 10-15 см.

Следующий шаг — изготовление закладочного элемента. Он изготавливается из швеллера шириной не менее 12 см, а длина равна длине траншеи. Вертикально вниз к нему приваривается стальная арматура (по 4 штуки с каждого конца, длиной порядка 1 м) диаметром 10-12 мм. Этот элемент устанавливается в траншею, и производится заливка бетона. Располагаться швеллер должен площадкой вверх четко на уровне поверхности земли. Важно, обеспечить его строгую горизонтальность, для чего используется строительный уровень. Закладочный элемент размещается параллельно забора, как можно ближе к нему.

Изготовление рамы

Важнейший этап — сварка рамы ворот. Стандартная конструкция показана на фото 5. В качестве материала можно использовать профилированную трубу (65×44×2-3 мм, перемычки — 45×25×1-2 мм), уголок (не менее 60 мм), швеллер (ширина от 50 мм). Работы проводятся в следующем порядке:

1. Очистка всех металлических деталей от ржавчины с помощью металлической щетки.
2. Сварка каркаса по периметру. Контроль прямоугольности.
3. Приваривание перемычек (обрешетки).
4. Закрепление упрочняющей платы из комплекта.
5. Приваривание снизу направляющей. Рекомендуется делать прихваты длиной 30-50 мм с шагом 40-50 см.

После завершения сварочных работ проверяется правильность формы, и зачищаются швы.

Монтаж конструкции

Монтаж откатных ворот осуществляется в таком порядке:

1. Установка передней откатной тележки. Она закрепляется на закладном швеллере в месте расположения ближней колонны фундамента. Для крепления в основании тележек предусмотрены отверстия, через которые пропускаются болты. С помощью ключей площадка прочно прикручивается гайками. Переднюю тележку следует расположить на расстоянии порядка 15 см от проема.
2. Установка задней откатной тележки. Она монтируется аналогично предыдущему случаю. Важно, четко выставить ее относительно первой тележки. Откорректировать высоту можно прокладками, устанавливаемыми под основание. Оси роликов обеих тележек должны располагаться строго горизонтально.
3. Направляющая рамы ворот устанавливается на ролики задней тележки, а затем вся конструкция осторожно накатывается на переднюю опору. Проверяется правильность расположения рамы и свободность ее перемещения. После проверки площадки тележек обвариваются по периметру.
4. В самом начале закладного швеллера закрепляется концевой ролик.
5. На опорных столбах ворот закрепляются нижние и верхние ограничители (уловители). Если они бетонные, каменные или кирпичные, то для крепления используются закладные элементы. К металлическим столбам ограничители привариваются.
6. Облицовка створки. Ее лучше производить после установки, чтобы не утяжелять конструкцию до монтажа.

Собранную конструкцию следует тщательно проверить. Ворота должны двигаться достаточно легко, без перекосов и продольных колебаний. Просвет внизу следует оставлять порядка 5-7 см. В закрытом состоянии створка должна четко фиксироваться в уловителях.

Возможности автоматизации

Важное преимущество откатных ворот — возможность автоматизации открывания/закрывания. Такой вариант надо предусматривать на стадии проектирования. В нем между откатными тележками прокладывается монтажное основание. На направляющей рамы закрепляется рейка зубчатого типа, которая передает движение от шестерни. К этой шестерни через редуктор, подается вращательное движение электродвигателя. Устанавливается она примерно в центре откатной системы.

Еще до закрепления закладного элемента в фундаменте необходимо проложить питающий электрокабель. Электрическая подводка должна иметь собственный щиток с автоматическим выключателем, защитным устройством и сигнальной лампочкой. Электрическая схема составляется согласно инструкции.

Откатные ворота удобны в использовании и не требуют площади для открывания. Они приобрели широкую популярность в загородных и частных домах. Смонтировать их можно своими руками, что значительно сократит расходы. Важно помнить, что аккуратность нужна не только в процессе изготовления, но и при контроле правильности установки. Любые незапланированные колебания полотна могут привести к быстрому выходу из строя конструкции. Если нет уверенности в собственных силах, то лучше обратиться к профессионалам.

Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

• не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
• нижние крепления в консольных системах обеспечивают функциональность в любом климате;
• отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
• богатый выбор вариантов;
• исключается провисание петель;
• выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

• финансовые затраты превышают стоимость распашных ворот на 15%;
• крепление привода, а также консольной части требует дополнительного основания;
• необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

1. Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
2. Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
3. Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
4. Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

• ширину проема;
• расстояние между центральными точками кареток;
• технологический отступ для перемещения ворот.

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

• стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
• вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м. Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

Устройство

В конструкциях данного вида ворот содержатся следующие комплектующие:

• роликовые опоры;
• направляющая балка, способная принимать запланированную массу;
• концевые (упорные) ролики;
• уловители, как нижний, так и верхний;
• кронштейн, удерживающий створки;
• подставка для установки опоры, организующей перемещение.

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:

• сооружение фундамента;
• проведение электропроводки;
• монтаж ответного столба;
• установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

• в проемах, превышающих 4 м можно использовать привод не более 600 кг;
• для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
• при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

• сварочным инверторным материалом;
• болгаркой с дисками;
• воздушным компрессором;
• электродрелью;
• пассатижами;
• рулеткой;
• клепателем;
• уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

• плохая подготовка фундамента;
• неграмотный монтаж;
• неправильно проведенные расчеты;
• попадание к подшипникам песка;
• неаккуратное окрашивание;
• глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

Откатные ворота своими руками — как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

• Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
• Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

• Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
• Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
• Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
• Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
• Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
• Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
• Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
• Высокий уровень прочности и долговечности.
• Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
• Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
• Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

• Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
• Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
• Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
• Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
• Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
• Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

• Расчистить место для строительства.
• Снять почвенный слой.
• Выровнять участок.
• Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
• Выполнить подробные чертежи каркаса и фундамента со спецификацией.
• Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1. 2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:

• Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
• Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.

5. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба. Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
6. Обшить полотно.

Виды обшивки:

• Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
• Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

• Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
• Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
• Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
• Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
• Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
• Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

• Привод.
• Устройство управления (пульты дистанционного управления).
• Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Отзывы покупателей

Производим раздвижные ворота своими руками не хуже, чем с завода- Обзор +Видео

Изучив пошаговую инструкцию раздвижных ворот своими руками, а также изучив чертежи и схемы, просмотрев эскизы и инструкцию в нашей статье, выбрав нужный вариант, приступайте к работе, приступайте к действиям немедленно, закупив перечисленные материалы, смело приступайте к работе, а после наслаждайтесь результатом своего труда.

Повседневную жизнь нельзя представать без ограждающих конструкций. Ворота в них занимают главенствующую роль.

Как же установить у себя во дворе понравившуюся конструкцию, что бы и семейный бюджет не сильно пострадал? Их можно сделать самостоятельно.

[contents]

Раздвижные ворота. Общие сведения

Настоящим хитом сегодня являются раздвижные ворота.  Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.

Внешний вид

Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.

Преимущества перед распашными

Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед распашными. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.

С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.

Виды раздвижных ворот

Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.

Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.

Механические

Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.

Автоматические

Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.

Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.

Механизмы

Различают три варианта механизма раздвижных ворот:

1. подвесные (когда направляющий рельс крепиться сверху),
2. консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.

Каждый из перечисленных вариантов имеет некоторые нюансы.

Подвесные

Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.

Консольные

А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.

По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

2. Все, что может понадобиться для кладки кирпичей;
3. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
4. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
5. Стремянка, уровень, рулетка и гаечные ключи;
6. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота.

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

Важно! Устанавливать каретки лучше по истечении как минимум 7 дней после закладки фундамента.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

5. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

6. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

• Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

• Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

• Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
• Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

• Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

• Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
• Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
• В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

Ролики для откатных ворот

Принцип действия и составляющие системы раздвижных ворот

В состав раздвижных ворот входит следующая фурнитура:

• консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
• две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
• улавливатели, ограничивающие расстояние движения створки по консоли;
• заглушки, защищающие консоль от загрязнений;
• система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

• Устройство фундамента;
• Монтаж необходимого питания электропривода;
• Изготовление основной конструкции раздвижных ворот;
• Сборка;
• Пусковые работы. Проверка работоспособности.
• Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Содержание статьи

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
  Консольные ворота с нижней балкой

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

  Подвесная конструкция

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

  Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

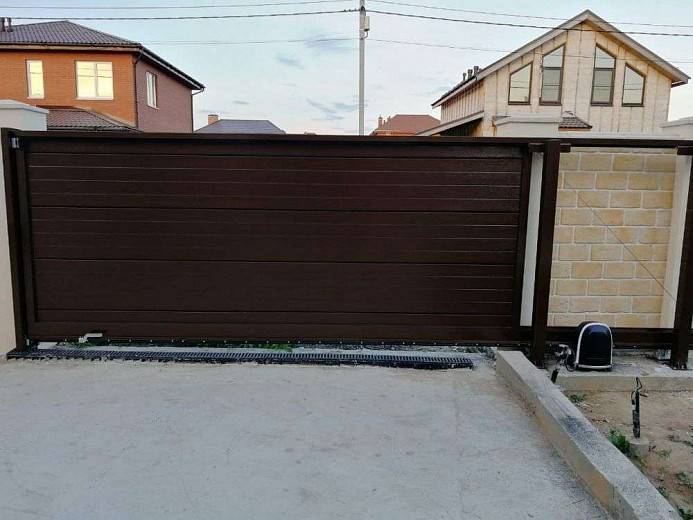

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

Как сделать раздвижные ворота своими руками

Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:

• на нижней консольной балке;
• на верхней консольной балке;
• по направляющей рельсе на земле;
• на подвесной системе.

Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.

Основные преимущества

Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:

• вы можете сделать такие раздвижные ворота своими руками;
• для открывания они не требуют дополнительного пространства перед или за полотном;
• отличаются высокой степенью надёжности;
• могут быть автоматизированы.

Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.

Последовательность установки конструкции

Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.

Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.

Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.

Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.

Монтаж раздвижных ворот своими руками: за и против

Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками,  но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.

Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.

Как сделать откатные ворота своими руками? Краткая инструкция

Первое впечатление от дома — ворота. Они должны быть не только надежными по прямому назначению, но и выглядеть на должном уровне, хорошо вписываться в архитектурный ансамбль. Ворота частных домов могут быть распашными, раздвижными, автоматическими или открывающимися вручную.

Издавна распашные конструкции считались традиционными, но сейчас все больше и больше людей задаются вопросом, как сделать откатные ворота своими руками.

Такие изделия представляют собой одиночные панели, перемещающиеся по ограждению на роликах, которые закреплены на специальных направляющих. Главное преимущество такой конструкции — экономное использование пространства. Такие ворота можно открывать в любую погоду, а в какую сторону они будут открываться, хозяин выбирает самостоятельно.

Как сделать гаражные ворота своими руками? Технология изготовления следующая:

1. Формирование фундамента. Основание под откатные ворота бывает двух основных типов:

• Внутри роется траншея размером 1500х1500х50, укладывается арматура и заливается цемент.При установке каркаса откатных ворот на такой фундамент необходимо использовать уровень, чтобы убедиться в отсутствии перекосов, иначе ворота не откроются.
• Выкапываем две ямы 500х500х2500, установлены опорные столбы. Обычно это стальная труба, но можно использовать швеллер, брус из цельного дерева из бетона или столбчатый кирпич. Его основание должно входить в землю на глубину промерзания почвы. Столб заливается бетоном. Примерно через 8 дней бетон замерзает.При использовании кирпичных конструкций желательно устанавливать закладные элементы в количестве 3 штук, отклонившись от края проема на 100 мм.

2. Как сделать откатные ворота своими руками из имеющихся материалов? Здесь нет особой сложности. Опорная балка, которая держит всю нагрузку на ворота, является основным элементом конструкции. Следовательно, он должен иметь достаточную жесткость. Лучше всего для этих целей использовать полую трубу квадратного сечения 20х20. В нижней грани паз шириной 2 мм больше опоры для роликов.В паз вставляются ролики или опорные каретки, которые затем закрепляются на фундаменте. Для усиления квадратной трубы с проточкой ее дополнительно соединяют с другой подобной трубой через небольшие отрезки таких же профилей. Чтобы ворота при открывании не касались земли, на консольных блоках монтируется несущая балка.

3. Следующим этапом изготовления откатных ворот своими руками является изготовление самих ворот:

• Выполнение опорной рамы для товарного щита.Используйте любое металлическое сечение любого сечения. Единственное условие — обеспечить достаточную жесткость конструкции.
• Обод рамы для повышенной жесткости и надежности при эксплуатации; К нижней части рамы приварены направляющие рельсы.
• Поверхности изделий покрываются грунтом, а после высыхания окрашиваются. Подбирайте краску, стойкую к воздействию окружающей среды.
• Ворота калитки каркасные. Материалом для этого может стать профнастил, металлический щит. Крепление клинка осуществляется заклепками или шурупами.

4. Завершающим этапом, как сделать откатные ворота своими руками, является установка ворот.
Для этого необходимо:

• Установить ролики на максимальном расстоянии друг от друга.
• Прикрепите раму к кареткам.
• Провести испытания движения ворот по направляющей и, при необходимости, доработку для плавного скольжения роликов. Закрывать и открывать ворота можно вручную или установить автоматический механизм.

Сделать металлические ворота своими руками может любой желающий на своем сайте.Это будет надежная и прочная конструкция, призванная не только сберечь имущество хозяина, но и украсить дом.

Как сделать откатные ворота своими руками? Совет специалиста

Как сделать откатные ворота своими руками? Этот вопрос задают все чаще и чаще. Эта модель довольно привлекательна, в раскрытом состоянии не занимает много места, так как просто откатывается в сторону. Кроме того, есть возможность установить автоматику, чтобы ворота открывались сами.

Основные типы ворот

На сегодняшний день различают два типа ворот по способу открывания.

Первый тип называется скользящим. Особенность в том, что у них два крыла, каждое из которых отходит в сторону при проеме. Этот вариант двери имеет преимущества откатных и распашных ворот.

Вторая модель — это ворота прямо откатные. Отличие от первого варианта в том, что у них почти всегда только один лист, который движется в нужном направлении.Об установке такого типа задумываются те люди, которые ищут способ сделать откатные ворота своими руками.

Главное преимущество откатных ворот именно в экономии места. Хорошим дополнением станет установка автоматики, позволяющая открывать ворота в автоматическом режиме. К тому же сама конструкция достаточно легкая и отлично скользит по каткам даже при наличии снега.

Классификация устройства

Чтобы успешно сделать откатные ворота своими руками, как это делают профессионалы, нужно знать кое-что еще.Во-первых, их классифицируют по степени механизации, во-вторых, по типу деталей, выполняющих роль направляющих.

Со степенью механизации все довольно просто. Они могут быть ручными или автоматическими. Стоит отметить, что открыть ворота вручную довольно просто, поэтому многие их устанавливают. С автоматическим откатом все несколько сложнее, так как потребует подключения электричества, дополнительных элементов вроде сигнальных ламп, электропривода, пульта ДУ.

Есть два типа направляющих ворот — подвесные и консольные. В первом варианте элементы монтируются сверху, что ограничивает высоту изделия. Второй тип, то есть консольный, отличается тем, что направляющие монтируются снизу.

Как самому сделать откатные ворота?

Для того, чтобы успешно завершить все работы, необходимо следовать определенному плану.

Первое, что нужно сделать — это сделать набросок. Этот рисунок будет отражать дизайн объекта, а также его основные элементы, однако здесь не указаны размеры.

Второй этап — построение диаграммы. Это уже не набросок, но и не полный рисунок. Дело в том, что простановка размеров уже разрешена и необходима, а пропорции не соблюдаются. Однако если нет навыков составления чертежа, то схема станет лучшим помощником в правильном изготовлении откатных ворот своими руками, как это делают специалисты.

Последний шаг, который может сделать только специалист или человек, имеющий опыт в подобных вопросах, — это составление чертежа.Лучше всего обратиться в строительную компанию, если такого опыта нет.

Расчетная часть

Как сделать откатные ворота своими руками, конструкция которых будет простой и надежной? Во-первых, нужно использовать подходящий материал, а во-вторых, провести качественные дизайнерские работы. Например, будут представлены работы с профнастилом.

Первое, что нужно учитывать при проведении расчетных работ, — это вес конструкции. Общая масса будет определяющим фактором при выборе несущих элементов.Общий вес складывается из веса таких деталей, как рама, противовес, кожух, декоративные элементы. В некоторых случаях калитка также монтируется прямо на калитку. В этом случае вам нужно добавить вес его каркаса и материала. Вес всех замков не слишком большой, но не стоит забывать об этом при расчетах.

В качестве опорных столбов конструкции с успехом может использоваться металлическая труба с достаточно большим сечением.

Как сделать откатные ворота своими руками? В совете специалистов сказано, что к расчету длины приставки нужно подходить подробно.Этот параметр определяется шириной проема плюс 1/2 этого значения. Например, если ширина должна быть 4000 мм, то длина консоли должна быть 6000 мм. Для установки противовеса (хвостовика) необходимо 2000 мм. Это, в свою очередь, означает, что длина забора со стороны отката ворот должна быть более 6000 мм без поворотов.

Еще немного о весе конструкции. Если вес ворот до 300 кг, то сечение направляющей должно быть 60 х 70 мм, а толщина стали 3.5 мм. Если масса находится в пределах от 300 до 700 кг, то поперечное сечение увеличивается до 85 х 95 мм, а толщина — до 5 мм. Последний вариант — это ворота весом от 800 кг. В данном случае сечение 170 х 180 мм, а толщина 12 мм.

Что требуется для работы

Прежде чем приступить к пошаговой инструкции, как сделать откатные ворота своими руками, необходимо позаботиться о наличии всех материалов и инструментов, таких как:

• профнастил общей длиной около 10 квадратных метров;
• две трубы 100 х 100 мм и толщиной 4 мм;
• пять труб 60 х 30 мм и толщиной 2 мм;
• вам потребуются трубы 60 х 20 мм и толщиной 2 мм для армирования перемычек, количество труб зависит от их количества;
• если местность характеризуется сильным ветром, то для усиления каркаса понадобятся металлические листы толщиной 2 мм;
• Вам понадобится один канал 2-3 м р.установить как фундамент под хвостовик;
• грунтовка, шурупы, заклепки, краска;
• Вам понадобятся все компоненты для замешивания бетонной смеси.

Естественно, нужно приобретать мелкие детали, такие как ручки, замки и т. Д. В нужном количестве.

Ролики для ворот

Особое внимание стоит уделить теме изготовления роликов для откатных ворот своими руками.

Эта деталь является основным элементом. Ролики устанавливаются как сверху, так и снизу.Верхние ролики отвечают за то, чтобы створка постоянно находилась в горизонтальном положении. Кроме того, они также предотвращают раскачивание полотна. Нижние ролики устанавливаются на торцы консоли (балки). Эти опорные элементы будут отвечать за то, чтобы ворота оставались закрытыми. Также они защищают ворота от провисания и самопроизвольного открывания.

Начало работы. База

Как сделать откатные ворота своими руками? Инструкция начинается с устройства фундамента, так как конструкция в любом случае достаточно тяжелая.Все работает довольно просто.

Сначала делается углубление. Он должен быть в виде траншеи. По глубине и ширине она должна быть 500 мм. Длина будет зависеть от ширины. В числовом выражении это 1/2 ширины. Например, если ширина створки 4 м, то длина ниши — 2 м.

Далее просверливаются несколько отверстий для установки в них опорных столбов. Глубина должна составлять 1/3 общей длины трубы. Обычно это 1300-1500 мм. Что касается диаметра, то он должен быть примерно 2.В 5 раз больше диаметра самой опоры.

Далее все довольно просто. На дно котлована насыпается подушка из песка и гравия. Толщина слоя — от 50 до 100 мм.

Следующим шагом будет заливка бетона.

Подушка из песчаного материала и гравия также укладывается на дно траншеи между ее опорами.

Здесь вам понадобится дополнительное армирование из армирующей сетки. Его можно заменить армированными стержнями, но перед использованием их необходимо связать проволокой.

Все углубления забетонированы.

Каркасные работы

Как сделать откатные ворота своими руками, фото которых представлено? Очень важно правильно собрать каркас.

Первый шаг — вырезать все металлические элементы, которые будут сварены вместе, чтобы создать каркас. Важно помнить, что те заготовки, которые должны образовывать прямой угол, нужно вырезать под углом 45 градусов. Те, которые установлены перпендикулярно, должны быть обрезаны под прямым углом.

Все металлические элементы очищены от грязи, ржавчины и т.д.

Далее, согласно чертежу, необходимо сварить все элементы между собой. Важно знать, что сварка должна выполняться точечным методом, а не сплошным швом, иначе каркас довольно легко может вывести. К тому же «точки» гораздо проще демонтировать, если нужно отремонтировать или разобрать всю конструкцию.

Все детали, а также места под приварку элементов необходимо отшлифовать.

Затем рама грунтуется для предотвращения коррозии.

Силовой каркас и балки

Советы, как сделать откатные ворота своими руками, чаще всего заключаются в том, что нужно провести монтаж силового каркаса. Этот этап выполняется во время сварки основного элемента. Силовая рама представляет собой продольные или перпендикулярные дополнительные стальные элементы, приваренные к раме для повышения ее надежности и устойчивости. В некоторых случаях сваривается не вся труба, а лист металла по углам каркаса, где есть стыки нескольких труб.Это часто называют шарфом.

Далее заходим в консоль. Направляющая балка обычно приваривается к нижней части рамы. Однако, как уже говорилось ранее, возможна установка в верхней части. По краям этого элемента также нужно смонтировать резиновые заглушки. Если этого не сделать, то в консоль будет забиваться мусор, что со временем сильно затруднит перемещение ворот по консоли.

Фурнитура и обшивка

После того, как все вышеперечисленное было сделано, можно переходить к работе с фурнитурой.

К одной из опор необходимо прикрепить такую ​​вещь, как стриппер. Это уголок размером 150 х 150 мм или швеллер.

К этому элементу прикреплены верхний и нижний уловители.

Далее на закладном фундаменте или установленном швелле вместо фундамента монтируются ролики (каретки). Стоит отметить, что зажимы должны находиться как можно дальше друг от друга.

На навесные каретки уже можно установить консоль, то есть направляющую.

На этом этапе нужно окончательно настроить ловушки.

Последний этап — установка всей фурнитуры, а также автоматики, если это необходимо.

Следующий большой шаг — обшивка готового и смонтированного каркаса профнастилом. Установка довольно проста. Профнастил прикручивается с помощью саморезов. Шаг крепления обычно составляет от 20 до 30 см. После того, как они вкручены, их можно покрасить, чтобы создать более привлекательный вид.

Автоматика для ворот

Как сделать откатные ворота своими руками автоматические?

Для обеспечения длительной и правильной работы необходимо провести правильную настройку оборудования и программного обеспечения.Наиболее распространенные настройки для следующего:

Одним из настраиваемых параметров является текущая чувствительность. Этот параметр будет отвечать за запуск защитного устройства. Если в воротах появляется преграда, то они останавливаются. Эта деталь очень важна, потому что, если вы ее неправильно настроите, ворота закроются, например, раньше, чем машина успеет проехать.

Что касается регулирования скорости, то разрешается изменять скорость открытия и закрытия ворот. Для этого регулируется мощность основного элемента — электродвигателя.Слишком высокая скорость не рекомендуется, так как есть риск повреждения оборудования. Максимальная мощность обычно ограничена до 38 В.

Автоматическое закрытие может быть реализовано с использованием таймера. Однако это устройство можно только купить и настроить, самостоятельно не получится.

Gate Care

Время от времени следует выполнять простые процедуры, чтобы поддерживать имущество в хорошем состоянии. Все движущиеся механические части должны быть смазаны. Можно использовать только незамерзающую смазку. Зимой нужно периодически осматривать приставку, то есть направляющую.Если появилась ледяная корка, то ее необходимо очистить. Также настоятельно рекомендуется один раз в год тщательно проверять все компоненты автоматизации. Если какой-либо из них вышел из строя, то ремонт необходимо доверить специалистам. Последнее, на что нужно обращать внимание, — это холст, то есть сам профнастил. Он имеет антикоррозионное покрытие, однако периодически его необходимо очищать от грязи. Если обнаружены царапины, то необходимо снова покрыть эти места антикоррозионным составом.

Установка автоматических откатных и распашных ворот своими руками

Самыми популярными видами являются распашные и откатные ворота. Их преимущество в удобстве использования, которое можно расширить с помощью автоматизации. Для того, что бы самостоятельно установить автоматические ворота, потребуются определенные навыки, без которых этот процесс будет очень долгим, иначе он не удастся.

Выбор между откатными и распашными воротами

О том, какие ворота самые лучшие: раздвижные или распашные, рассуждаем, проанализировав достоинства и недостатки каждого типа.

Сегодня популярность откатные ворота выиграли чемпионат, раздвинув обычные для всех распашные ворота.

Ворота откатные

Преимущество распашных ворот только в том, что они имеют более простую конструкцию, но раздвижные двери считаются лучшими из-за того, что у них нет ограничений верхнего и нижнего открывания, что актуально для крупногабаритного транспорта.

Недостатком откатных ворот является существующая стоимость фурнитуры и аксессуаров механизма тяги, однако из-за очевидных преимуществ данный недостаток считается мало существенным.

Ворота распашные

Подводя итог, можно сказать, учитывая удобство управления воротами, рекомендуется выбирать откатные ворота со встроенной автоматикой, о которых мы сейчас и поговорим.

Как сделать автоматические распашные ворота своими руками

Основные преимущества распашных ворот

Ворота автоматические

Ворота распашные более привычны садоводам и имеют ряд преимуществ:

• Простота конструкции
• Низкая стоимость создания
• Долгая жизнь
• Детали без доплаты

№

Недостаток распашных ворот одиночный, и он не очень существенный — зимой нужно очищать место открывания ворот от снега.

Распашные ворота применяются в том случае, если на участке нет места для раздвижной системы.

Как создать автоматические распашные ворота

Схема автоматических распашных ворот

Первым делом необходимо установить опорные столбы. Для этого из котлована глубиной 1-1,5 метра устанавливают столбы и заливают бетоном. До полного застывания раствора нужно подождать около 7 дней.

Столбы могут быть как металлическими, так и деревянными. Рекомендуемое поперечное сечение при требуемой устойчивости должно быть не менее 100 * 100 мм.

Если вы хотите использовать бетонные столбы, облицованные кирпичом, фундамент следует проанимировать.

Все элементы конструкции распашных ворот необходимо очистить, обработать антикоррозийной обработкой и покрасить, какие бы ворота не поддались гниению и прослужат максимально долго.

О том, как сделать откатные ворота своими руками, вы можете узнать в этой статье, инструкция предоставлена ​​в последнем подзаголовке.

После того, как конструкция ворот будет смонтирована на опорных столбах, переходим к выбору и установке систем автоматики.Для этого нам нужно найти привод по следующим параметрам:

• Линейные размеры клапанов
• Вес двери
• Длина от середины петель двери до боковых стенок

Автоматическое открывание ворот может осуществляться как внутри гаража, так и снаружи, но с учетом того, что зачастую размером с небольшой гараж, рекомендуется использовать последний вариант.

На дизайн и общий вид привода не стоит обращать внимания, т.к.он будет внутри двора и вряд ли будет сильно бросаться в глаза окружающим, к тому же размеры приводов примерно такие же.

Для того, чтобы выбрать и установить автоматические открывающиеся / закрывающиеся ворота, лучше обратиться за помощью к специалистам, т.к. их услуги не будут слишком дорогими, а качество работы вы почувствуете сразу.

Как сделать автоматические раздвижные двери своими руками?

Ворота автоматические

Принцип работы

Принцип действия откатных ворот следующий: направляющая, приваренная к раме ворот, перемещается на роликовых тележках, установленных на бетонном фундаменте.

Направляющая представляет собой квадратную трубу, защищающую грузовик от грязи, воды и снега.

Тележка качения представляет собой механизм из 7-8 роликов, состоящий из подшипников в металлической обойме.

Срок эксплуатации откатных ворот при уходе 15 лет.

В комплект фурнитуры для откатных ворот входят:

• Тележка с 2 роликами
• Ролики опорные верхние
• Ловцы
• Направляющая с заглушками для концов
• Тележка на колесиках

Установка автоматических откатных ворот

Ворота автоматические откатные

Монтаж раздвижных дверей начинается с монтажа опорных технологических столбов, аналогичных описанным выше (распашные ворота).

Далее необходимо сделать фундамент под откатные ворота. Рекомендуется использовать швеллер шириной 20 см и арматуру (14 мм). Арматуру необходимо разрезать на отрезки метровой длины и приварить к стенкам канала — так будет создана основная конструкция.

Затем выкапываем яму под швеллер (глубина котлована 1,5 метра, ширина не менее 40 см, длина — половина ширины ворот) заливаем весь бетон и ставим швеллер. Нужно, что бы канал был вровень с дорогой и ни в коем случае не был.

Теперь создайте каркас ворот. Для этого используем металлический профиль 60 * 30мм. Путем сварки создают столярку, ее обшивают или обшивают гофрированным листом поликарбоната и приступают к соединению с раздвижным механизмом.

Сначала ставим ролики на швеллер, на ролики накатываем защитный каркас, который в дальнейшем привариваем к воротам.

Обратите внимание, все строительные и монтажные работы должны производиться с использованием уровня Строителя, т.к. перекошенная конструкция быстро выведет ворота из строя.

После того, как ворота будут готовы, устанавливайте автоматику и наслаждайтесь комфортным использованием автоматических откатных ворот, сделанных своими руками!

Также рекомендуем прочитать статью о том, как сделать канализацию для дома своими руками!

фото примеров ворот и калитки для дачного участка.

Всем известна поговорка: «Мужик одевается и провожает до ума». Дачный участок тоже подходит под эту пословицу, т.к. В первую очередь обращаем внимание на забор и калитку, а потом на ухоженный сад и чистоту внутри дома.Поэтому к созданию и проектированию калитки для дачи показаний следует отнестись ответственно, т.к. они первыми показывают богатство и вкус хозяев.

Классификация дверей и ворот

Материал

Первым делом нужно выбрать материал, подходящий состав садового участка. Он не только должен быть заметен, но и сочетаться со всеми садовыми постройками, забором и малыми архитектурными формами, находящимися на территории.

Лучше всего выбирать деревянные или металлические ворота и калитку, т.к.они гармонично вписываются в любой садовый стиль. Их преимущества также заключаются в долговечности, прочности и доступной цене. Тем более, что деревянные и металлические ворота с калиткой могут эффектно смотреться с каменным или кирпичным забором.

Ворота деревянные

Изделия из дерева намного дешевле металла, и по эстетике они не хуже. Хотя, если вы заказываете деревянные ворота, украшенные резным узором, их цена может быть намного выше, чем все остальные, т.к. экземпляр вида будет уникальным и очень впечатляющим.Кованые ворота тоже выглядят очень богато, но цена на них соответствующая. Оптимальным соотношением цены и качества считаются ворота из профнастила, которые в последнее время стали очень популярными. Для изготовления ворот-калиток также применялась сетка рабица на каркасе, пластиковая и металлическая решетка.

Ворота металлические кованые

Размер

Размер ворот в первую очередь зависит от размера машины, которая заедет во двор. Если вы сядете в машину, ширина двери должна быть не менее 2,6 метра, в грузовике — не менее 3,4 метра.Высота ворот зависит от конструкции изделия и не влияет на въезд транспорта. Створки должны быть на высоте не менее 15 см от земли, что бы при падении снега они легко открывались.

Ширина ворот стандартная — 1 метр, но возможна корректировка. Высота ворот должна быть немного выше забора или на его уровне. Если ворота — это заборы, эстетичный вид просто смехотворен.

Путем открытия

Что касается ворот, то они, как правило, распашные, но ворота могут быть не только распашными, но и раздвижными, раздвижными, подъемными.На сегодняшний день большой популярностью пользуется автоматический механизм открытия / закрытия клапанов. Рассмотрим принцип откатно-распашных ворот, т.к. они более популярны.

Какие ворота лучше распашные или откатные?

Ворота распашные — классический вариант, который встречается у большинства садоводов. Их преимущество заключается в следующем:

• Простота эксплуатации
• Достойная функциональность
• Простой ремонт и обслуживание
• Доступная цена
• Используется для промышленного использования (т.к.не требуют бережного отношения к себе).
• Разнообразие размеров и цветов

Ворота распашные

Распашные ворота подойдут хозяевам, которым нужны ворота, а не гонка за модой.

Откатные ворота являются примером слогана «Все гениальное просто». Их конструкция представляет собой консольные ворота со скрытым механизмом — роликами, позволяющими легко открывать / закрывать ворота. Преимущество откатных ворот в надежности и удобстве использования.Также есть автоматические откатные ворота, которые, как правило, не заставят человека применить силу при открытии. Используйте откатные ворота в том случае, если машина часто выезжает / заезжает на территорию, чаще всего это происходит на депо, заводах и других предприятиях.

Ворота откатные

Ворота и калитка: фото примеры оригинальных дизайнерских решений

Если вы не знаете, как украсить свои калитки и калитку, что бы заметили окружающие, предлагаем вам ознакомиться с оригинальными фото-примерами ворот и калитки для загородного дома.

Как сделать деревянные ворота своими руками?

Деревянные ворота своими руками

Стоит отметить, что эту работу будет выполнять силовой человек, имеющий опыт слесарных и столярных работ. Времени на это потребуется не много, материальных средств тоже, но хорошее настроение при виде плодов своего труда вы будете получать ежедневно.

Для начала нужно, что бы сделать деревянные ворота своими руками, это правильно выбрать сорт дерева. Рекомендуется остановиться на лиственнице, дубе или кедре.Сразу нужно обработать налет антисептиком, чтобы уберечь его от гниения и повреждения насекомыми. Если вы будете соблюдать все рекомендации и правила при создании деревянных ворот, они прослужат вам минимум 10 лет.

Инструменты и материалы необходимые

Перед тем, как построить ворота своими руками, заранее подготовьте все необходимые материалы, т.к. отсутствие любого из них приостановит процесс, они нам не нужны. В качестве деревянных элементов можно использовать не только доску, но и забор, мы это сделаем.

Итак, материалов нам понадобится:

• Доска заборная
• Защелка дверная ручка, петля
• Уголки металлические и шурупы по дереву

Что касается инструментов , нам понадобится:

• Уровень здания
• Наждак
• Веревка
• Приспособления (дрель, лобзик, шуруповерт)
• Долото
• Рубанок
• Простой карандаш
• Ножовка по металлу и молоток

Этапы создания ворот

Элементы деревянные ворота

1 Сначала нам нужно определить расстояние между опорами.Правильно измеренное расстояние между опорами обеспечит бесперебойную работу ворот. Опоры бывают металлические, деревянные или бетонные. В общем, материал опоры не важен, главное, чтобы он был прочным и устойчивым. Что бы непременно зафиксировать расстояние между опорами, их следует поставить на землю и заклеить любыми возможными средствами (забором или проволокой).

2 Теперь приступайте к установке опорных стоек в землю. Для этого выкопайте яму глубиной 0,8 — 1 метр и насыпьте небольшой слой гальки или битого кирпича (чтобы не упасть в землю).При возведении столбов необходимо учитывать расстояние между нижней перекладиной ворот и землей, что бы ворота открывались свободно. Как только опоры были помещены в котлован, соответствующий строительный уровень, чтобы они стояли вертикально, в дальнейшем опоры фиксируются распорками и заливаются цементно-песчаным раствором. Возведение ворот необходимо производить только после полного застывания раствора. Если на вашем участке песчаная почва, также необходимо заделать щель между опорами.В конце этого этапа приварите петли к стойкам.

3 На данном этапе изготовлены двери. Сначала подготовьте каркасную основу, для этого скрепите четыре доски под прямым углом металлическими уголками. Рядом с рамой прикрепите петли и приступайте к проверке рамки, во что бы она поместилась в проеме. Если все идет хорошо, начинайте заделывать забор полностью. Верхнюю часть ворот вырежьте лобзиком в виде зигзага, волны или просто расправьте. Ручка двери и замок врезаются в последнюю очередь.

4 Это заключительный этап, на нем навешиваем ворота на петли столбов и проверяем, что бы дверь свободно открывалась и закрывалась. Чтобы запереть калитку закрытой, так же будем крепить к краю кусок резины.

Вот и все, деревянные ворота своими руками готовы! Обязательно после монтажа открыть ворота, покрыть лаком или покрасить подходящей краской.

Инструкция по установке ворот из профнастила своими руками

Схема установки ворот из профнастила

1. К опорным столбам ограждения с двух сторон приваренной петлей
2. Устанавливается между опорами и стойками ворот металлической полосой
3. Приварите кусок трубы между верхней и нижней стойками ворот.Длина трубки — это расстояние между верхними стойками. Еще одним отрезком трубы разделите ворота на 2 равные части.
4. Для установки режущего мата в нижней части ворот приварите горизонтальную трубу, такую ​​же трубу приварите в центре каждой из половин ворот.
5. Разрезать ворота пополам болгаркой
6. Готовые половинки ворот сняты с труб, загрунтованы и окрашены
7. Когда трубы высохнут, прикрутите их винтами по периметру ворот
8. Что бы закрыть щель между дверцами, прикрепленную к одной из складок полосы металла.Каркас здания готов!
9. К готовому каркасу крепятся листы профнастила. Крепление осуществляется с помощью алюминиевых заклепок.
10. К ставням установлены ригели
11. Вешаем калитку на петли

Как видите, работы по установке деревянных ворот и ворот из профнастила все еще достаточно сложны и требуют помощи профессионалов. Так что, если вы не обладаете особыми навыками работы с деревом и металлом, лучше потратитесь и проконсультируйтесь с профессионалами в этом случае, после ворот человека дома! Но все же, если у вас золотые руки и вы в основном отдаете предпочтение рукописному созданию любой садовой постройки, то желаю удачи и много креативных идей! Также рекомендуем прочитать статью как сделать песочницу для детей своими руками!

Как построить ворота: инструкция по сборке

Ворота — визитная карточка любого дома.Самое первое, что увидят ваши гости, — это ворота, поэтому важно знать, как построить калитку для вашего забора.

Ворота — визитная карточка любого дома. Самое первое, что увидят ваши гости, — это ворота, поэтому важно знать, как построить калитку для вашего забора.

Характеристики ворот

Почему так важно выбрать наиболее подходящие ворота для вашего типа забора? Это самый важный этап, так как это будет зависеть от:

• удобство использования;
• эстетичный внешний вид;
• себестоимость продукции;
• затраты на поддержание в рабочем состоянии.

Ворота должны соответствовать определенным требованиям:

• обеспечивают определенный уровень безопасности;
• эффективно открываться, чтобы обеспечить легкий проход или перемещение габаритных предметов;
• имеют отдельные запорные элементы;
• соответствуют общему стилю дома и всей территории;
• выглядят эстетично.

Материалы конструкции ворот

Для всего строительства коттеджей, дач, таунхаусов обязательно нужно знать как построить ворота .Сегодня, благодаря развитию современных строительных технологий, ворота могут изготавливаться из самых разных материалов. Различают следующие виды этой конструкции:

1. Ворота деревянные. Ворота из дерева — отличное решение, если вы хотите сэкономить и сделать конструкцию своими руками. Легкая деревянная конструкция снижает нагрузку на несущие столбы, а значит, она может быть менее громоздкой.
2. Ворота кованые. Это отличный вариант для людей, которые могут позволить себе потратить немалую сумму на калитку для дачи или дачи.Несмотря на кажущуюся легкость и элегантность, кованые ворота обладают очень высокой прочностью.
3. Ворота профнастил. Этот вариант можно назвать хорошим компромиссом между описанными выше вариантами. Единственное, чем они уступают, так это своей привлекательностью.

Из какого бы материала ни был изготовлен забор, его основным элементом всегда являются ворота. В большинстве случаев он изготавливается из того же материала, что и сам забор.

Виды ворот

В зависимости от типа конструкции различают следующие типы ворот:

• Подъемные;
• раздвижные;
• Качели.

Самая распространенная конструкция — это ворота распашного типа. Они состоят из каркаса ворот, который с помощью сварочного аппарата создается из металлической трубы, а затем на ее верх укладываются гофрированные стальные листы. Во втором случае наиболее эффектно выглядят ворота с декорированными коваными элементами. Распашные ворота также могут иметь обшивку из дерева или деталей из комбинированных материалов.

Помните, что тяжелая обшивка увеличивает нагрузку на петли и опоры, что влияет на продолжительность функционирования всей конструкции.

Какие ворота построить?

Многие специалисты считают, что типовые распашные деревянные ворота — не совсем удачный выбор для какой-то климатической зоны (хотя качественная обработка деревянных элементов и правильная установка помогут им прослужить долгие годы), и рекомендуют установить ворота откатного типа.

Это лист с расположенными на нем блоками 1-2-бегунков, через которые проходит направляющая линия. Он перемещается на роликах скольжения, благодаря чему конструкция может перемещаться.Установка ворот производится на фундамент.

Внутри участка монтируются откатные ворота. В особом уходе они не нуждаются. Их можно оборудовать автоматикой, и тогда вам не нужно будет выходить из машины, чтобы открыть ворота и зайти на территорию участка. Установить раздвижные двери своими руками можно, но чтобы в дальнейшем не возникало проблем в их рабочем процессе, лучше обратиться в специальные фирмы, которые производят и устанавливают такие конструкции.

Как сделать ворота своими руками? Инструкции по конкуренции

Определимся, как правильно сделать распашные ворота на заборе коттеджа.Эти конструкции удобнее возводить с дополнительной помощью.

1. Установка столбов ворот. Чтобы избежать использования кранового оборудования, используйте в качестве опоры для вашей конструкции цельные бревна или швеллерные балки. Под столбы нужно выкопать яму, глубина которой равна одной трети колонны, размещенной над землей. Лист створок должен быть на 20 дюймов ниже высоты надземной части колонн. Если столбы деревянные, отверстие для них должно быть немного шире самих опор.В яму насыпьте небольшое количество щебня, утрамбуйте, а затем насыпьте небольшое количество битума. Далее нужно установить столб в яму, насыпать щебень, утрамбовать его. Деревянные столбы нужно отстаивать около 2 суток. Опоры канала также кладут в котлован размером 3,3 × 3,3 фута, из которого делают грунтовочную подушку (может быть из гравия или битого кирпича), и заливают внутрь бетонный раствор. Бетон может замерзнуть в течение месяца. В этот период необходимо контролировать вертикальную колонну. Деревянные столбы обработайте антисептической пропиткой, нижнюю часть столбов отожгите на огне, оберните рубероидом и прогрейте на паяльной лампе.Это значительно увеличит срок службы сборки.
2. Каркасная установка. Во-первых, нужно разместить коробчатый каркас в соответствии с параметрами будущей постройки. Каркас должен быть из деревянных или стальных профильных труб. В зависимости от материала используйте сварочный аппарат или гвозди с молотком. Часто в ворота встраивают калитку. В этом случае в процессе сборки вместо поперечной сделайте в одной из створок продольную перемычку, расположив ее на расстоянии 2,6 фута от края и параллельно длинной стороне.В верхней части соедините ее с длинной стороной с помощью другой перемычки в 5,9 футах от низа створок. При создании этой конструкции петли ворот крепятся к краю створок сверху и снизу.
3. Крепление профнастила. Профнастил сразу крепится к каркасу. Для ворот с каждым листом 6,5 футов потребуется 4 металлических листа. Закрепите стальной лист винтами с шестигранной головкой. Крепеж можно подобрать по соответствующему цвету. Петли плохо держатся на профнастиле ворот, поэтому прикрепите их к раме с помощью болтов или приварите при сборке.
4. Установка створок. Сначала в проходы кладут 2-3 бруса, в зависимости от расстояния, на котором створки будут от земли. Каждое крыло ворот весит около 110 фунтов. Поэтому для их установки можно использовать автолебедку (если вы устанавливаете конструкцию самостоятельно). Первый лист надевается на подпорку, а концы петель закрепляются на подставке. Петли хорошо привариваются к швеллеру, но для надежности фиксируют их даже болтом, который должен проходить через две полки швеллера.Если столбы деревянные, необходимо предварительно просверлить сквозные отверстия под болты и подложить под гайки 1-2 негабаритные шайбы. Затем вынимается опора и в рабочем процессе проверяется створка.

Как видите, установка ворот для вашего забора — процесс трудоемкий, но достаточно простой, не требующий особых навыков.

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже много лет

Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и соответствующих операторов ворот.Благодаря обучению и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

Я приобрел наибольший опыт в этой области, работая с брендом Mulholland в течение последних нескольких лет. Поскольку Малхолланд так долго работает в бизнесе, они накопили много практических ноу-хау. А поскольку мы выполняем так много установок, представители различных производителей информируют нас об изменениях и нововведениях в отрасли. Это всегда включает в себя множество практических демонстраций и сеансов вопросов и ответов.

Основы работы с автоматическими воротами

Мы могли бы написать книгу на эту тему — БОЛЬШАЯ книга! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок. Прочитав это руководство, вы получите всю необходимую информацию, чтобы понять основы машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как подрядчик говорит об этом аспекте вашего проекта, не засыпая!

Просто получив размеры ваших ворот (включая вес) и особенности вашей среды установки, а также информацию, которую вы узнаете в этой статье, вы даже сможете успешно заказать собственного оператора ворот.

Однако мы советуем вам не заказывать самостоятельно! В некоторых случаях даже небольшая ошибка в измерениях может испортить весь проект. Перед покупкой любого оператора ворот проконсультируйтесь с подрядчиком или лицом, которое успешно, хотя бы несколько раз, «побывало и проделало это» — или сохраните чек на всякий случай!

Это краткое руководство по приводам ворот и двигателям

Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать их ворота.Это не исчерпывающее руководство; Акцентирую внимание только на моторах для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и обновим эту статью, чтобы в ней были ссылки на эти статьи в то время.

«Двигатели ворот», «приводы ворот» и «открыватели ворот» — синонимы, означающие одно и то же. Ни один из этих терминов не является «более подходящим», чем другие.

В статье вы также увидите слово «привод ворот».Это особый тип привода ворот или привода ворот.

Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, чтобы вы могли повернуть или сдвинуть ворота, чтобы они открывались и закрывались.

Два основных стиля ворот: распашные ворота и откатные ворота

Существует несколько различных типов ворот, но два основных типа ворот — это распашные ворота и откатные ворота.Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

Ссылка на статью, которая дает общее представление о распашных и откатных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только откатные ворота. Итак, прежде чем продолжить эту статью, убедитесь, что вы четко знаете, какие ворота подходят для вашей собственности, прежде чем двигаться дальше.

Привод с линейным рычагом Liftmaster

Выбрали распашные ворота?

Если из-за простых предпочтений или обстоятельств вам лучше всего подходят распашные ворота, у вас есть три разных варианта.Для распашных ворот существует 3 вида приводов:

Выбор поворотного затвора №1: линейный рычаг или линейный привод

Двигатель с линейным рычагом (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического открывателя распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри рычага используются разные методы, но в основном они используют червячный привод или винтовой домкрат. Все эти механизмы имеют один конец, прикрепленный к стойке, удерживающей панель ворот, а другой конец прикреплен к панели.

Популярность открывашек такого типа объясняется их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.

Плюсов:

1. Они имеют очень низкий профиль; они не занимают много дополнительного места.
2. Это делает их хорошим выбором для узких проездов с ограниченным пространством.
3. Когда вы их получаете, большинство брендов предлагают за немного больше денег дополнительную резервную батарею, которая пригодится при отключении электроэнергии.
4. Приводы с линейным рычагом очень недорогие по сравнению с коробчатыми двигателями
5. В тех редких случаях, когда вам нужно, чтобы распашные ворота открывались наружу, их можно отрегулировать в соответствии с этим. Наша статья о распашных и откатных воротах объясняет, почему вам следует устанавливать распашные ворота, чтобы открываться наружу с осторожностью.

Минусы:

1. Приводы с линейным рычагом не такие мощные, как двигатели с корпусом на площадках, которые мы обсудим далее. Для более крупных и тяжелых ворот вам, вероятно, понадобится оператор для коробок.
2. Распашные ворота обычно должны открываться на землю, которая не намного выше уровня земли в плоскости, на которой ворота закрыты.
3. Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или обслуживаемые распашные ворота могут быть очень опасными. В отношении распашных ворот, которые управляются с помощью приводов рычагов, мы настоятельно рекомендуем вам установить электромагнит, чтобы ваши ворота были полностью закрыты в любое время, кроме случаев, когда ворота открываются или закрываются.

Вариант №2 для распашных ворот: механизм с шарнирно-сочлененной рукояткой (также известный как «оператор коробки» или «открыватель ворот с подкладкой»)

Liftmaster Устройство открывания ворот с шарнирно-сочлененной рамой

Этот тип приводов распашных ворот крепится болтами к бетонным опорам у основания ворот. Они работают на более тяжелых воротах или на воротах с большими столбами. Это такие обстоятельства, когда прямое плечо линейного привода не подходит или не может обойти широкую опору.

Они размещены в больших прямоугольных ящиках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (шарнир действует как локоть), тянущимся от механизма к воротам.Рука толкает ворота и закрывает их.

Плюсов:

1. Операторы ящиков — мощные. Существуют модели, предназначенные для использования в жилых домах и в тяжелых коммерческих условиях.

2. Они также имеют дополнительную резервную батарею. Советуем заплатить дополнительную сумму и получить их.

3. Приводы ящиков можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

Минусы:

1. Операторам ящиков требуется больше места сбоку от проезжей части для установки.

2. Эти механизмы могут открывать ворота только внутрь.

Распашные ворота Выбор № 3: Подземный (или находящийся в земле) двигатель

Оператор подземных ворот

Подземный (или подземные двигатели) — это тип автоматического открывания ворот для распашных ворот. Двигатель и механизм, приводящий в движение ворота, устанавливаются под поверхностью проезжей части внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.

С этим приводом вы получаете полный обзор ворот с обеих сторон.Для установки требуются специальные шарнирные петли и бетонные работы, что приводит к более высокой стоимости установки.

Плюсов:

1. Они едва заметны как снаружи, так и изнутри, размер оператора, который виден, едва заметен.
2. Эти ворота могут быть настроены так, чтобы открываться по дуге, значительно большей, чем 90 градусов, хотя это бывает редко.

Минусы:

1. Электродвигатели, устанавливаемые в землю, дороже других электродвигателей для распашных ворот
2. Для установки необходимо вырезать подъездную дорожку, вырыть место для приема оператора и установить закрытый механизм ниже уровня земли.
3. Затем нужно внести коррективы, чтобы все было в порядке. Это дорого.
4. Рекомендуются в первую очередь для легких ворот.

Решились на откатные ворота?

Вам нравится стиль откатных ворот? Ваши измерения доступного пространства показывают вам, что это правильный выбор? Есть 3 типа приводов для откатных ворот.

Реечный механизм для откатных ворот. «Рейка» — это длинная деталь с «зубьями», а «шестерня» — это круглая шестерня.

Выбор откатных ворот №1: открыватель откатных ворот с приводом от зубчатой ​​передачи или зубчатой ​​рейкой

К воротам прикреплена рейка, которая входит в зацепление с зубчатым колесом привода ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

Пока дорога, по которой проходят ворота, прямая, это работает хорошо.

Плюсов реечников:

1. Рейка и шестерня обеспечивают очень тихую работу
2. Рейка и шестерня покрыты и изготовлены из коррозионно-стойких материалов.Они имеют хорошую репутацию за то, что требуют минимального обслуживания и обладают долговечностью.
3. Сила тяги распределяется по ширине ворот для уменьшения нагрузки на материал
4. Стеллаж снаружи не видно
5. Обычно это очень маленькие двигатели, требующие меньше места

Минусы реечных приводов:

1. Требуется более опытный установщик
2. Требуется прямая колея (может быть на склоне)
3. Двигатель не может быть размещен позади гусеницы

Выбор откатных ворот №2: приводы откатных ворот с цепным приводом

Устройство открывания ворот с цепным приводом Liftmaster

Это самый распространенный привод откатных ворот.Обычно он заключен в прямоугольную коробку и закреплен на цементной подушке и расположен близко к тому, что было бы задним концом ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает шиберную заслонку через цепь аналогично поднятию и опусканию флажка на шесте. Цепь механизма тянет и толкает ворота по ширине проезжей части.

Плюсы моторов с цепным приводом.

1.) Цепь обеспечивает гибкость на уровне местности.

2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые могут быть размещены спереди, посередине (Allomatic) или сзади ворот

3.) Встроенная резервная батарея доступна за дополнительную плату.

Минусы цепных двигателей

1.) Цепь со временем растягивается и требует периодической регулировки.

2.) Цепь ржавеет и может испачкать подъездную дорожку.

3.) Хвостовая часть ворот несет большую часть веса ворот.Вам нужно укрепить эту секцию ворот.

Другие факторы, которые следует учитывать при выборе открывателя ворот

Есть еще несколько факторов, которые важно учитывать при выборе правильного открывателя ворот. Важным для всех операторов является наличие электричества. Еще одним фактором является способность ворот и оператора работать с уклоном или против него. Обратите внимание, что установка любых ворот и привода, работающего на уклоне, требует множества переменных и требует реальных знаний в измерении собственности, проектировании ворот и установке ворот.Все это выходит далеко за рамки данной статьи.

Таблица сравнения оператора распашных ворот

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Таблица сравнения двигателей для откатных ворот:

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Следующие шаги

Итак, если вы зашли так далеко, то, вероятно, уже выяснили, какие ворота лучше всего подходят: распашные или откатные.Возможно, вы еще не решили, лучший строительный материал для вас — дерево, железо, винил или алюминий. Возможно, вы не остановились на стиле, который подходит для вашего дома. Возможно, вам будет полезно посетить нашу галерею вдохновения.

Возможно, вы хотите узнать больше о компании. Вы хотите знать, что другие домовладельцы говорили о работе с нами?

Если вы достаточно хорошо изучили все, что имеет отношение к сайту, и если у вас все еще остались вопросы, это понятно.Были счастливы. чтобы ответить на вопросы без каких-либо обязательств перед вами. Вы можете позвонить нам 818.639.3820, и мы постараемся ответить на все ваши вопросы точными и полными ответами.

Вы также можете заполнить нашу контактную форму, если вы не хотите разговаривать в данный момент, но хотите, чтобы вам перезвонили. Также внизу этой и каждой страницы есть окно чата. В обычное рабочее время (а часто и дольше!) Обычно есть с кем поговорить «вживую» прямо здесь. Если его нет, оставьте свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

С 1994 года мы довольны нашими продуктами и услугами тысячи людей. Практически при каждом взаимодействии с клиентами мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем.

Надеюсь, ваш наш следующий счастливый покупатель! Скоро поговорим?

Консольные ворота против откатных ворот

(обновлено 4 сентября 2020 г.)

Так же, как квадрат — это особый вид прямоугольника, консольные ворота — это уникальный тип откатных ворот.Однако они отличаются от типичных ворот с колесами несколькими характерными и интересными особенностями.

Мы рассмотрим некоторые отличия ниже. Тем временем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и / или роликах), колесах с пазами, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях звеньев цепи, воротах для тяжелых условий эксплуатации, открыватели ворот, ворота безопасности, подъездные ворота или любые другие ворота, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.

Мы работаем уже давно и уверены, что сможем найти идеальное решение для ограждения вашей собственности. Независимо от длины ворот, рельсовой системы, конструкции ворот и оборудования ворот, у нас есть инструменты и ноу-хау, чтобы сделать это правильно.

Роль колес

Одним из основных различий между консольными воротами и системами откатных ворот является расположение колес, которые помогают воротам двигаться. Консольные откатные ворота опираются и катятся на колесе по переднему нижнему краю ворот с направляющей, поддерживающей колеса на заднем крае.В отличие от них консольные ворота удерживаются над землей, перемещаясь с помощью роликов, проходящих по верхней и внутренней сторонам ограждения, с колесами, прикрепленными к вертикальному бетонному фундаменту.

Требования к пространству
Как правило, пространство, необходимое для размещения раздвижных ворот, соответствует ширине, которую они закрывают, с несколькими дополнительными ножками для доступа. Подъездная дорожка шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов для обеспечения маневренности вокруг рамы ворот.Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес стоек подвески. (Размеры столбцов могут отличаться.)

Цена
Поскольку рамы откатных ворот не являются опорными стойками, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.

Performance
Откатные ворота имеют более простой и меньший по размеру приводной механизм, чем консольные ворота.В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем консольные ворота.

Поскольку консольные колеса ворот отрываются от земли, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности. Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в снежных или обледенелых условиях.

Установка
Меньшие рамы откатных ворот облегчают подъем материалов, в то время как вес консольных ворот требует использования крана.Однако для откатных ворот могут потребоваться бетонные опоры или установка грунтовых путей на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.

Безопасность
Откатные ворота можно сдвинуть с рельсов, что делает их более уязвимыми для взломов как сверху, так и снизу. Консольные ворота не могут быть подняты и, как следствие, могут быть более полезными, если и когда безопасность является проблемой.

Откатные или консольные ворота: в поисках правильного варианта

Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то откатные ворота могут быть для вас правильным выбором.

Для участков с интенсивным движением и пересеченной местности на открытом воздухе — в местах, где установка наземных путей невозможна — или если вы сталкиваетесь с проблемами безопасности, консольные ворота являются лучшей альтернативой.

Установка консольных ворот на юго-западе Вашингтона

Обсудите с нашей командой Pacific Fence & Wire наши высококачественные раздвижные и консольные ворота. Мы найдем решение, соответствующее вашим потребностям, с квалифицированной установкой для обеспечения надежной работы.

Pacific Fence & Wire Co. является семейной компанией. Мы — ваша компания по производству заборов в Орегоне, как и с 1921 года. Это означает, что на протяжении почти 100 лет мы обеспечиваем наших северо-западных соседей по Тихоокеанскому региону высококачественные материалы и высокое качество изготовления.

Мы нацелены на обслуживание клиентов, а наш компетентный и дружелюбный персонал всегда готов ответить на любые ваши вопросы. Мы также будем держать вас в курсе наших достижений, работая над тем, чтобы предоставить вам лучшие решения в области ограждений.
