Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно.

Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

  • Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
  • Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
  • При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
  • Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

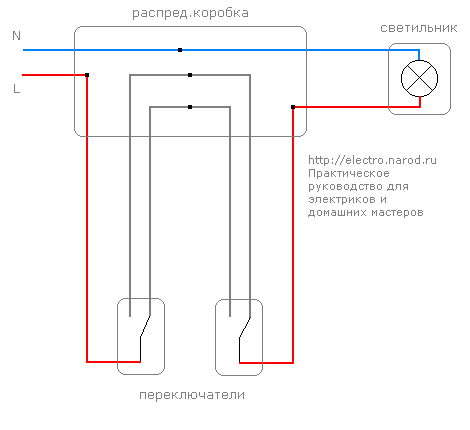

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла39Не помогла4

Схема Подключения Двойного Переключателя — tokzamer.ru

Скрутку лучше пропаять и замотать изолентой.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу.

Что делать тогда? Во-первых, чаще всего востребован только одинарный проходной выключатель.
1 способ подключения двухклавишного выключателя + схема

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Для тех же, у кого еще остались вопросы, мы подобрали информативный видеоролик.

Как подключить двухклавишный проходной выключатель

Схема управления с двух мест

Если есть автомат, через который запитывается освещение, выключаете его. Контакты, к которым надо подключаться находятся внизу. Инструкции Подключение двухклавишного переключателя света Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Благодаря такому решению путь в большом помещении или длинном коридоре всегда освещен на всем протяжении, что удобно и безопасно.

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Они имеют разное количество клемм для присоединения проводов — либо 2, либо 4.

Этот способ опасен для здоровья, потому действуем очень осторожно.

Если же фаза не выделена цветом, то необходимо найти ее с помощью портативного индикатора фаз. Установку двойного проходного переключателя начинаем с подготовки проводов к подключению.

Для ясности можно поиграть: один человек пытается светильник включить, а другой — выключить.

Соответствующая схема подключения выглядит так: Инструкция по монтажу: Все выключатели монтируются на своих местах в утопленных коробках подрозетниках.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Смотрите также: Выключатель luxar deco как подключить

Назначение и сфера применения

После этого нужно отыскать фазный провод и вход под него он, в отличие от выходов, один.

Проводник, присоединенный к ней, далее идет к первой лампе. Первая клавиша устанавливает контакт с одной из двух клемм. Чтобы не ошибиться с назначением проводов, на рисунке 6 показана стандартная цветовая раскладка.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет.

В этом случае токоведущие жилы греются, контакты перегорают. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.

Проходной выключатель с двумя клавишами. Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других — выключен. На схеме с одноклавишными коммутаторами они соединены двумя проводами — кабелями.

Чтобы не запутаться при подключении всю маркировку нужно выполнять постепенно, начиная с прокладки первого кабеля: от одного контакта к другому. Потому дальше и будем говорить о сдвоенных с двумя кнопками выключателях.

Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Соответственно и подключение проводов выполняется аналогично, то есть если вы знаете как подключить одноклавишный проходной выключатель , вы с легкостью установите и такой. Фазу, которая выделена цветом, необходимо подключить к нижней клемме. После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

К такой работе можно отнести замену выключателей, бытовых розеток и патронов лампочек. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством — техника безопасности. К тому же, раньше их изготавливали из металла, а не из пластика.
Как подключить двухклавишный выключатель? Как установить в подрозетник?

Схема подключения двухклавишного выключателя

Мы постарались проинформировать наших читателей об основных нюансах проходных выключателей, которые должны быть полезны на практике. С появлением новых установочных элементов этот процесс становится намного проще.

Тут все равно на сколько они клавиш. Распределительная коробка устанавливается в центре маршрута размещенных светильников. В этом случае одна из клавиш включает свет в коридоре, а другая — на улице.

Если есть автомат, через который запитывается освещение, выключаете его. Это можно сделать при помощи в режиме прозвонки. Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм.

Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Общие правила присоединения Еще раз рассмотрим подключение двухклавишного коммутатора по схеме, приведенной выше. Процесс подключения пошагово Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства.

Основные разновидности проходных выключателей По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают: скрытой или открытой установки; с подсветкой или без нее; специальный знак на клавишах может присутствовать или отсутствовать. Об этом вы сможете узнать из данной статьи. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других — выключен. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Техника безопасности — будьте внимательны Самостоятельное подключение двойного выключателя — дело несложное. На нижней части иллюстрации цепь замкнута, и свет включен. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Куда подключать какой провод на правый или левый контакт — не важно.

Виды переключателей проходного типа

Для этого вам придется вновь включить сеть. У монтажной коробки есть отверстия для саморезов, которые фиксируют выключатель. Что надо помнить: Для проверки проще всего использовать отвертку-индикатор. Соединение двухклавишных проходных выключателей фирмы Legrand Первоочередным является присоединение фазного проводника к левой и правой клавишам разных коммутаторов линии красного цвета.

В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка. Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Не забудьте поделиться с друзьями Это тоже полезно посмотреть:. Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции.
Схема подключения двойного выключателя

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

  • Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
  • Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

  1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Схема для подключения двухклавишного проходного выключателя legrand: отличия и особенности подключения

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении. Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

  • функциональность;
  • дизайн;
  • метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

  • обычные;
  • проходные;
  • одиночные;
  • двойные;
  • тройные.

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

  • Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
  • Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
  • Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
  • Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Двухклавишный проходной выключатель

Ознакомившись со схемой подключения этого устройства, настало время уделить внимание часто встречаемому виду переходного выключателя — двойному.

Чаще всего такие устройства устанавливают в помещениях, где необходимо обеспечить раздельное включение, реализуемое с разных мест для двух линий освещения. Если в качестве подобных зон выступают коридор или лестница, то здесь можно ограничиться одиночным проходным выключателем, схема подключения для которого будет аналогичной.

Пользование двойными устройствами упрощается благодаря наличию на клавишах стрелок-указателей: с их помощью можно легко определить направление клавиш, при переводе в которое можно включить или выключить освещение.

Обычный двухклавишный проходной выключатель являет собой результат симбиоза одноклавишного устройств. Располагаясь в едином корпусе, они функционируют благодаря перекидыванию контактов.

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.

Видео: Двухклавишный выключатель legrand

Принцип и схема подключения проходного двухклавишного выключателя.

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.

Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

 Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.


Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Особенности подключения двухклавишного выключателя, что нужно учитывать при монтаже



Содержание статьи (кликабельно):

  1. Строение двойного выключателя.
  2. Преимущества.
  3. Где он используется?
  4. Схема подключения.
  5. Нужные материалы.
  6. Нужные инструменты.
  7. Прокладка электропроводов.
  8. Некоторые подготовительные работы.
  9. Подсоединение и монтаж.
  10. Видео. Монтаж двойного выключателя своими руками

Ни один дом и ни одна квартира не может использоваться без наличия освещения. Ее наличие является одним из важнейших требований к обустройству дома.

Все мы прекрасно знаем, что она состоит из двух элементов:

  1. Светильника.
  2. Выключателя.

Первый элемент обеспечивает создание света. По сути дела он является наиболее важным. Конечно, его можно было бы просто подключить к электросети и он бы светился все время. Однако нам это не нужно, поскольку это неразумно, а также надо экономить на электричестве.

Поэтому для управления светильником используется выключатель. Он соединяет или разъединяет провод, который подходит к светильнику и подает ток на лампы.

Собственно, главным героем нашей статьи будет двухклавишный выключатель. Он работает по такому же принципу, как оборудование с одним или тремя клавишами.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

  • корпуса;
  • входных и выходных клеммников;
  • двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Преимущества



Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель.
Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Нужные материалы

Теперь можно приступать к самому процессу подсоединения. Для этого нам нужно запастись:

  1. Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
  2. Двойным включателем.
  3. Монтажной коробкой, в которой будет размещаться включатель.
  4. Клеммниками.
  5. Изолентой.

Инструменты

Что касается инструментов, то их список должен состоять из:

  • отверток для крестового и плоского шлицов;
  • монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
  • бокорезов;
  • уровня;
  • пассатижей;
  • молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя



Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа

Монтаж тройной розетки своими руками. Как проводить работы.

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные

Переключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный и трехходовой

Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной. Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление.Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть подключена к двухполюсному выключателю, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых применениях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю. Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест.В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная электрическая схема.

Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя

COM, L 1 и L 2 — это три клеммы двустороннего переключателя.Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.

Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.

С.НЕТ Переключатель 1 COM Переключатель 2 COM Свет

1

L 1 L 1 ВЫКЛ. 2

L 1 L 2 ON
3 L 2 L 1

ON

4 L 2 L 2

ВЫКЛ

Индикатор не горит, когда клеммы COM обоих переключателей соединены с клеммами L 1 или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет горит, когда первая клемма COM переключателя соединена с клеммой L 2 , а вторая клемма COM переключателя соединена с клеммой L 1 . Это функция подключения двухпозиционного переключателя.

Двусторонний переключатель спереди и сзади показан на рисунке ниже.

Двухпозиционный переключатель, вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L 1 и L 2 обоих переключателей соединены вместе.Двухпроводной двухпозиционный переключатель управления показан на рисунке ниже.

Двухпроводной управляющий двухпозиционный переключатель

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

S.NO Переключатель 1 COM Переключатель 2 COM Свет

1

L 1 L 1 ВКЛ

2

L 1 L 2 ВЫКЛ

3

L 2 L 1

ВЫКЛ

4 L 2 L 2

ВКЛ

Индикатор горит, когда клемма COM обоих переключателей подключена к клеммам L 1 или L2.Лампочка не горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет не горит, когда первая клемма COM переключателя соединена с клеммой L 2 , а вторая клемма COM переключателя соединена с клеммой L 1 .

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампой. Схемы одноканального двухпозиционного переключателя показаны ниже.

Двухпозиционный переключатель с одной группой

Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая панель переключателя с одной группой, а рис (c) — двухсторонний переключатель освещения с одной группой. Переключатель включен, когда подключены клеммы COM и L 1 , и выключен, когда подключены клеммы COM и L 2 .

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многосторонняя коммутация

Двухсторонние коммутаторы

Стоимость некоторых двусторонних коммутаторов показана в таблице ниже

Британский 900Leg

90 047 Двухпозиционный электрический переключатель Arcitech

S.НЕТ

Двухсторонний Переключатели Марка Ток Напряжение

Стоимость

1

16 А 230 В Rs 146 / шт.

2

Maddox white модульный двухпозиционный переключатель MADDOX 16 Amp 240 В Rs 29 / шт

3

Модульный переключатель Affonso AFFONSO 10 А 240 В 18 рупий / шт

4

Модульный двухпозиционный переключатель Schneider SCHNEIDER 10 Ампер 220 V Rs 17 / Шт

5

ARCITECH 6 А 220 В Rs 63 / шт

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

  • Обязательно поверните отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, иначе переключатель может сгореть
  • Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током. атмосфера, содержащая горючие или взрывоопасные газы

В этой статье, что такое разводка двухпозиционного переключателя, однонаправленная разводка двухпозиционного переключателя, многоходовое переключение с принципиальными схемами, альтернативный метод двустороннего переключателя и основные схемы Включение и выключение света обсуждаются.Вот вам вопрос, как работает двухполюсный переключатель двойного хода?

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Lightwave может предложить
Скидка 15% на диммеры, розетки, реле и стартовые комплекты

Быстрый поиск — Популярные варианты отделки и стили

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемРазъем

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …

Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>

Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Розетки и переключатели квадратные безвинтовые

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных из доступных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.

Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.

Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латуни, вдохновляйтесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой

Розетки напольные

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента древесного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>

Ретро индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>

RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>

Привести форму!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.

Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?

  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.

Схема подключения двухполюсного переключателя света

Как и во всех трехсторонних цепях, общий на одном переключателе соединен с проводом горячего источника от цепи. Эта электрическая схема применима к нескольким переключателям, с той лишь разницей, что цвет индикаторов.

Схема подключения 3-ходового переключателя вентилятора.

Схема подключения двухполюсного выключателя света . На 1-полюсном выключателе света будет две клеммы и, возможно, третья клемма, которая является заземлением.Провод заземления всегда будет прикреплен к каждой коробке и течет прямо к концевому креплению. У меня есть однополюсный выключатель света, в котором есть ночник, в инструкциях по подключению провода к которому отвечает проверенный электрик. Входящая мощность — 2 провода, но затем мне нужно использовать 3 провода от источника света до переключателя и переключить питание с красного на второй свет, а также на второй переключатель. Есть два типа переключателей. Показано 6 для белого, c для красного или x для синего. Выберите тип розетки.Схемы освещения двухпозиционного переключателя. Чтобы подключить трехпозиционную схему переключателя, которая управляет как вентилятором, так и светом, используйте эту схему. Промышленные двухполюсные белые переключатели Leviton на 30 А идеально подходят для жилых, коммерческих и институциональных применений. Гарольд, которому не терпится вернуть свои фары, мне кажется, я неправильно прочитал вашу схему. Самый распространенный выключатель света — однополюсный выключатель света. В этом первом примере мощность поступает к первому переключателю, течет по второму переключателю и заканчивается светом.Наше руководство по подключению вилки прицепа снабжено системой цветных кодов и номеров, которая поможет вам подключить прицеп к транспортному средству. Этот переключатель помогает вам управлять нагрузкой двигателя.

Имеет заднюю и боковую проводку. Однополюсный, который управляет только одной цепью, и двойной полюс, который управляет двумя цепями, управляемыми одним кнопочным рычагом или ручкой. Вот наша подборка принципиальных схем двухпозиционного переключателя. Двухполюсный переключатель несложно установить, если у вас есть базовые представления об электричестве и о том, как оно работает.Электрический символ указывает, где в цепь поступает питание.

Установить схему подключения коммутатора 2019, цвет

% PDF-1.5
%
1 0 obj
> / OCGs [13 0 R] >> / Страницы 3 0 R / Тип / Каталог >>
эндобдж
2 0 obj
> поток
application / pdf

  • Установить схему подключения переключателя 2019, цвет
  • Adobe Illustrator CC 2017 (Macintosh) 2019-04-30T11: 30: 24-04: 002019-04-30T11: 30: 24-04: 002019-04-30T11: 30: 24-04: 00

  • 25692JPEG / 9j / 4AAQSkZJRgABAgEAYABgAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAAYAAAAAEA
    AQBgAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK
    DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f
    Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAXAEAAwER
    AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA
    AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB
    UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE
    1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ
    qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy
    obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp
    0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo
    + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6B + aOl + cfMF5pt5putw6
    Hdac + oW6vBqiWsEkbCIj11kim5bJvRDsdwMES2ZIgVV8uv45MJuPyu / Ma4SPTdQ80xuEuLeSKKfz
    I / 1lmjgeMRrJHYRt + 9HDdgT8IO / ctaZ2PkD8x7WGGB / OUd3FaSn6qLjW2L23oRzxtR1tl5sI5xKe
    S1qgFQMVUE8hfnOqQXM / nES + mrtbTP5kfiJJIHDyqRpoBCqeQDcgBWn8wVe / eWL3UrvR4h2X6qup
    jmLmKxnNzCtJGVP3pSIs3FRy + AfFUDFU1xV2KqdwJzbyiAhZyjCIt9kPT4a7HavtiryL8xLXUtJ8
    u6NFr / oaysFxctdXV1c6PboLdk + w7a1BOHMpb0aRlNm + JwKYq88uINO0 / wCt87XRE1e4t5Yrmyt9
    S8no5jS39d5JGn0iBj6zR0kV0ZFDl9gBxVXXT6Tp2mWep2Fvo13FA0cRjh2LyfBE8vq / WY4I5X0p
    FI9T4jRozxXmF51qq9H / ACz8sebNH8xSST + UbXS9PaNQblrnSOMILytwsl0zTLWZwvPf13UfG1N6
    llUR + aH5bfmL5o8x6XqGieaE03TbF + QsqTwmJiFrNyhf9 + 9QSocIB0qQWqqzKfy / rdz5dhtb7V5Z
    tbgHM6hYltNSZ1kDhGjh2tUR1URsaOQCStGxV59Z / lR58Fu0Vz5h2hVmDhkXzPcS + iGjuVCxSPpS
    SPQzoQZDyFBufTAZV6roukwaRpkGnQTXNzHACBPe3E13cOSSxaSadnkYknxoOgoKDFV + q3Nxbabc
    3FsI2nijZoxM3CMsBtyYA / 5 + GA8mUADIA8ngH5geTPP2t + aNQ1jSfMUmmi6fT5IbC28wCyjkkSyP
    JIkEExR + QqvI0epPviESFGkqu / y0 / MC5nl1iTzNaW17aQsYPT8xS + ipkb1VMy / U1UqhuV4gniV9M
    NUV5lCYQeSPzce0j4eb7ePVGmhVLtdfd5praD6xOUMhsnUsfrkdf3dOKKaYqm / lryp + auj + Zl1W6
    80RX8cFxDDNZXWtmWGaDiIyJk + oowkQSF1o3xMeg / aVe7ghgGU1B3BHQjFXYq7FUt8xWWqX2lS2u
    m3P1S5k2FxyZCoofssoJB5U + jFXiv5nSyWfnyG41DT7BIRFbQS + ZLy + 8s2voylA8npJqFjc3pYoh
    VQz8TyNAoAYKsKnXRoEntW0ry + / 1C4NtETqnkwRGWeiGWVTpKmKVRuFEe / omoNB6irJbJ3mvLvTb
    LQNP1W31O4h2UDUfKpjNwyLcGT0o7ASNJxYGLkJWbgC3FfjZV6d + UmjebNK0 + 8h23R4NMEs8kkbC
    5sprhzyNea6dp + m2 / BzykViWkqx5UxVjn / KrPzbH5nXXmqLztDFYTLxjhME0qcOPD0DZNKIVQD4u
    YkryAbiKtVVlv5g + Rb / zF6E2m6tqmn3AZY7hLDV7jTIzDRx6oEcV0DJH6hZVCqHNObEKtFWP6N + V
    XmB72KXXtY1n0FFWig80ahIq1mnlZQI7WwZxSRI + TPXhsKcfjVSPzklxpn6P / wAV6F5NSa5 + u3Rh
    vb24jikCBWuFTnbsH / cfEzMhoaALtUgADkylOUqs3WyVTxeW7GBifJf5ec2YQlBqsRb1HqgjobD4
    a8qdQN96CuFiidJe1vruS3l8t + QkW0vfRkjW85SQlJHaUcJLaPlIsibEU3DfLFUxi / LfWA7c / wAr
    PJJTkfgE3EEAK0Z5 / UXrSrKwKDcV6Yqz / wDL / wAt / oWC9DeWtK8uPM6AJpEnqLMiLs0v7i24sGZt
    vi69fFVlmKuxV2KuxV2KuxV2KuxV2KuxV2Kqd1a291byW1zGssEqlJI3FVZT1BGAi0xkQbHMPPdb
    0f8AIifWbzStag0ZtWk + r293a3ZjEg9K1drdQHPwcbbkVK0oPemEBZEk2VMaL / zjzbwSpHY + WvSa
    KR5vSjs3rHbJ6j1KA7oh5eNMUK2ieT / yG1O0ih0rSdBvIb8 / W4oBFbyNIXVmEgjcF / slqbbDptiq
    ct + U / wCWLNG7eVNJZ4gFiY2cBKqo4qqnjsAOgxVlEEEMEMcEKLHDEoSKNAAqqooqgDoAMVX4q7FX
    Yq7FXYq7FXYq7FXYq7FUp1 / yj5X8wiAa9pNpqgtuf1f63Ck3p + qAJOHMGnIKK + OKsh2n8vPI1smo
    HTfyw0 / U57QQmGL0LOBbkMQGELyLwDRrv8VAdxUdxe7MxAAN / DuS9bZpWk1C4 / JkG / vJZbq44yaQ
    8rTfEqSSu8iDk6yvy3JFejb0LBk8HnjzxJaXcr / l / qMVxBw + r2zXmnFpw78TxZZyilep5Hp0rirn
    87ee1jmI8gXzSJEksCi + 0 / i7MoLxMTL8Lq1RsGU0rXfFUNafmL53m1Kys5vy71S3S6K + tctc2TRw
    IZAjM7LLT4QeXEGpHTocVegYq7FXYqgtYvrmx06a6trOS / njFUtYiAzmvbr + rBIkDbdsxREpAE8I
    72Oar5v87WmufUbPyTdahppKMNUjvbONeDRhmrFK6vzVzw49D15YWtBt588 + iESD8vNRYrwDxi90
    7kSwYuYx626rx / b4Maj4etFUTeec / O8NzcxQeRL65hgRHinW9sFExYpzRFaXkGVXY / EACVpXcYqo
    6j5788WvomD8v9RvBNbpM3p3dgDHIzMHhkDTD4kABqvIGvtiqceT / Mmta5Fcyan5du / L4hZVgF48
    LmcGvJlWNmZQpH7YB3xVkOKuxVjur / lx5A1nUZNT1by5p1 / qMvh2Ly5tYpZW4KFWrspb4VUAYqw6
    50DTdJs7OXy9 + VVrcvLNchoK2Vp9XdgsKyvyVj6c0ZIYopZQPstgBtnOIBoG / wAfoQllbDQr + HUd
    H / JgWuoQqnoXVm + kQvH6sbCVQyyKylfUZDxqGB64WDLf8Y + dOaL / AIGvqGSdHc3lhxCxAGOQUmLE
    TVoooCDXkAN8VQknnvz8lrHL / wAq81B5uTLPCl9p548QSGRjMOasdtwp9sVRnlHzr5n1vUpbTU / J
    uoaBBErlr27ltnjLrwKooidmbkHPxKKbdcVZhirsVQ2qXc9np9xdW9s95PCheO1jIDyMOignxwE0
    GeOIMgCaBPPuYhrvnXz9ZahbwaX5DutVtJRDJJeLfWluI43VTMCkp5GWIsRw6N2bwIYkUVB / P35h
    hnVfy41ByrFQRf6aAwDEBlLTLtQA7774oV5fO / npRWPyDfSVXkB9dsVNaRniayUH94V69VPahKqH
    l / MH8wUERH5cai4lQM3G + 08mNubKVcer4KGqtdj44qynyrreo61o8d / f6Nc6FPIf94L1ommAoDyP
    pM4AJPQ0bxAxVN8Vdir87vzo1C / j / N / zXFHdSxQjVJxwSRkUVffuAMB5KUrne1EcD2l9dXAfn6xl
    uOJXjJRfh9Re3w9Ry6imYYyTs3t + Px7nEGSfXZv0bdnZX1doQCURluzJyIZW5bfDx9MPRqrv1AIo
    z40 + 6 / gviz7kBrM09tDC0F3IzOqNKUuGkVGbkSg37U71I8ctwzMibbMU5E7oKa / uRqjxQ3U7WonK
    xh5SxMfOg5EGh3y2F8Ivm3QJoW / UDJpdirzv / nIV3T8mfNLoxV1tUKsDQgiaOhBxV8TJcaT9SSSG
    / mnu / RiaeGe64IHaFDIEb14TUPyNfipXjxNMwjPJe / L3efuP46stl0kdizOh2RYKIBGUvS / OSZSq
    VpLKAI3I570FPtMpqEZcncfl + z8dy0g9dlitdO5Wd + JpmndSUumdliFOGwnNSe / 7sj3HTJ4ZyMt7
    5d37P0qUC17y1mOOK7m + pPHG4R7lvttArlHlHED94eLGgp4DJky4L6 + 7z7vco5o + Gay / dpPdv6kr
    IHCXTMqGkfL4xJSm7Ho3hUUykzydPu9 / koxkgkHkPL5V / Zy81t81mtpcOl + yXEZb01W5Lqw4JxCh
    Xl35Ft + VOvSm7DJksd3u / sZSjtty2 / 31918u4fa / QP8ALE1 / LXymfHRtP / 6hY8zWtkuKuxV2KuxV
    gP5mfmJqflqzsLvQre01VJ5mgvI2N1K0dULRuFsYbyTjVTyJjp0FQTirBF / 5yG83elC0nl21hkmB
    4wv + m + VeRoDTSuK / Cp7nx2BxV7dZ6pY3PCNLq3kuStXihlWTcD4qUoSAe9MVReKuxV2KuxVSuLy0
    tuP1ieOHlXj6jKladaVIxV4te / nj500 / U7yCfQ7G4srW9ez + sQ / pcsyqZOMyrHp84dG4D4kLLXbl
    uCFWT / lr + aV / 5om1BtWt7LTLS0KpEwkvI5GkOxXhfWtlyA4k8l9gQDir0WOSOSNZI2DxuAyOpBBB
    FQQR1BxVdirsVfnL + dscj / m55uZULD9KXIqASNnIxVjGjiCOSQ3KKGIURtNGzoPiHL4Qr78emxyn
    MJEbNuPh694 + X6 + SbQXOgBYYvqyKFErGV42JUmRzGu8cpI4su7cun30Shk533fjmP0NXh + k77 / Hy
    93wqkFq7aTJaAWcYFyHSpSNlBUepyO4XxXt / HLMImD6uX9jPLXF6fp39 / wB3clMCSCeMlSAGBJp7
    5ksH6nYq7FXnX / ORAJ / JfzSAKk2yAAdSTPGAMVfEMU + iixVItNS3vEih9SaS3klEjLAiyDi6zAVd
    SduNWJPJQQFwjDJe5JH7fh + OjJUdvLjc / Xty6 + mIohFa8KNIpSSVmWOAkx8yyfzUFVFPiAjl6ff /
    AG8 + v3rshde / RElgE06ELMZ2ec / VypMZpxCH0QQBTpzFNx8f2snhjMh2d3f + 38eXJShb4WrazC6R
    o9pGhX1Utyqk1fi8kIjiHdaqAdtuRyUYy4Dzv3 / ptI5oiCfS4vTWS1SVmZPXf0CF2EdWCmKo + y3Q
    9dyDXKzCZ6n5 + / zRwCjvW23Pn + PfzHvFX0mktaXEaW6mY1MLxw8esaAD + 6i6MDv / AFxhDJY7vf8A
    tLKVVt5bf6a + / wAupse6h9Bvyu / 8ln5R / wC2Lp3 / AFCx5mtbJsVdirsVdir82DLGz3RmmYfvZ / 8A
    dsqsKN + 7CKrBSDmLklPi2bDAGO3Ou / rxb / 7H8FW9fSpOVOUfCRVPK4mPJNyxUeoOxA75VeUf2fsY
    nGRzN7HlXOv1 / gvV / wDnFaS3 / wCVtqsDs6tpk7MGZ3o3qHark / s8en4HMnCZV6kzFSI6PsrLmDsV
    dirsVfNH / OahmNt5OjhmaBpJ71XlUkcU4wVJoRsMjI0LSA + aJ9WuFS5ks5CIZIw8cUyq0iSrIikD
    n6jbpv1odz22x4wlsJXfx5UWwkdHSTpT1vWJd7QR + j6j / DOLfk0oHTrQcf5yadMAM + X9L7L5fjou
    32P0I / K8g / lp5SI6HRdP / wCoWPMtqZNiqF / S2lf8tsH / ACNT + uKoN08pyyM7rYSSOaszCEsxPUkn
    qcVbttC0QzXddPtjSUU / cx / 76T2xVgWta5o1l59v9JlsbJrWO2sLW3hIgRxcahLLzenDkfgiXiCd
    6GlN6xlyZ4 / qHvZjolj5X1Fbu6tbK1mt2uCsb + gg3SNEagZQftA5Jgh / MfliGW60RrCwtVtoL8S6
    mvphS9t9XmXjxSNuf7142oxA2r2yMkSLJpp4IE9SaRYk6cnIUVPucklQ / S2lf8tsH / I1P64qoX91
    pl5p91AJobjlC5MQZHqApP2anFVT9BaJ / wBW + 2 / 5Ex / 0xV5Z5e81 + Wr2x1J72GzcJZTXr3apCxVJ
    pxawL6USbDlFTmO9fc4OrMfSfeP0vUjoOhnrp1r / AMiY / wDmnCwd + gdC / wCrda / 8iY / + acVYD541
    vRfL / mzTrd7Cx + oxadd39xA6wRF5FlhghoSjNQeq4J6VI2JpRVG3mj2Wp6DfRaFaWpvLfULKOZvT
    MfFITayXKApGzGsPIUGxrSuQ / hZZzufiz2KOKOJI4kEcSKFjRRxCqBQALtSg7ZNiuxVpmVVLMQqq
    Ksx2AA7nFUN + ltK / 5bYP + Rqf1xVfDf2M78ILiKV6V4o6saeNAcVQNloeiGFq6fbH97MP7mPtK3ti
    qE8w2Hlix0qd7iytovWBgiYQKSZZAVQfCppU98VSLyPG2q6raeabGztrfQr3TXWAwSBj673bsWCq
    iKU9JVpIK8q9ABUwHP5ssn1D3D7gz3JsXYqpT3drb8frE0cPKvh2GC1p1pU ++ KqX6W0r / ltg / wCR
    qf1xVQ1GDTNQtopHjhu0WWMRuypIBWVA1Ca9ab4qvOg6GeunWv8AyJj / AOacVYz5o8v22oad5i07
    y / bWK67 + j1itCeMXo3Eom9JnaNS6dQ3TfAVtl1nEIrSGJYxEsaKixCgChRQABdqfLBHkiPJWySWI
    ecNavdE / LeXVLKb0Lq2t7UxShFkoWeNCODbNyDUp91DioFovRdSn1LyS97PMbiSSK7BmKqhYI8iL
    VU + EbKMVUfKy3Xl / y80OqRj6xHcTF47dzKqqVMwo8npk8Yh4 + W + KsV17y2mtebJNbeS4ghQ2Nxbw
    ejOj + rYNIeDNBKodZRNsrjiCPiDdhLkzxkCQvvTbyZA3lby / FpSziRIWd2lGnvCnxGpPETcV8Tjf
    kvAO8fb + pmWm3U84uBMVLQy + mCilOiKxqCz7gsR1xBYyFFde / wC9Nh / xnb / kxLhQ8x8 / efte0jzh
    NplpqBt7VbeGQRrBDJxLzRRsxdx8PwyM29eleikEJolmH5i2F9f6AlrZBTcNcRuObmMBYw0kh5BX
    3CKSNtztt1woTfUNbt7G4EDwzSyFA9IlVjQkjpyB / Z8MVeQx / lnbtY3luZjCLyKCAj6jMwpBqa6k
    ZDEJljq5LLUfFy + In9nAWcaIIunqUOuXMs0cQkCNIwVTJayICT7tMMFp4O4j7f1I + HUXa2tGMLSz
    3MImMcXEACi8j8bLtVx3yTW8887aFB5x1K3n9a4s7I2UlqzejOG5PNFPHIstrNHJxrDxKqd69aVB
    VTPylBLoEOpqkpf9J382osPqEilDOEHBisoDleh3qCuRBNcm6YBkTY + 39TLtLv5rqSRXZHVY4pUZ
    EKbS8iKgvJ + yoPXvhBa5RpMMLFC6t / xyr3 / jBL / xA4qwv80 / NuqeXm0r6jeG0W7aRZaRRy1AkgWv
    7wHiFWRjy7dSDitWyuKd57fRp3NXlZXYjuWtpCemKpf5VuW0zy9Z2mvXsKaqokN0JLgOS5mepDyc
    GcV2BIxVLfzAttJ17TLIR63Ba / ou9j1J1Scj1hbo / wC5b0pYqhi4PxclqN1OKpj5AstP0nyxYaDb
    X0N42nRtEWictVVkI5UaSZ6b / tMcjFnk5 / AfcyTJMHYqhZP + Orb / APGCf / icOKsH8v8AmzW7zz / d
    6VcXqvYRyXKRWwWEEGGSVSCV / efCqx9adep7KpxqttqreYba7hmEWk2ly7akDM0YYtFaiGsYBVwP
    iNWYccVT39O6J / 1cLb / kdH / XFUj0u40y180a7eyatZyxaglm8EYMKNGIkeMo0gaslWUsK9K0xVlE
    ckckayRsHjcBkdTUEHcEEdQcVbxVg / nrSG1j8v7fTo7qazuJRaPb3UEF9cMjxFZN106SGcAqpHLm
    AMtxYjM0K + JEfvIYykBzRvlixm07yD + jbi4e7uLS3uI5Lh57qEOaufgW8eWbiAaD4yKfZ2oMjkxm
    Jo18CD9yYytdra3Xo6l + 8Tj602xQ1 / 45xPXl / Lt09 / bIJYz55utXayXTNN1JbHVJ2DxSCGZVZFry
    AlUSKO1d / wBeQyAkbNOeMpRqJ3Rek6jc3nl + X17lLxksl53KRSQ85KSRynjJv9qP + UZIct2yAIAv
    mzPR / wC81H / mLf8A4gmMW3Jz + A + 5Xvf96bD / AIzt / wAmJcLB55 + YnlibV / M1lqNtqN5aJZpFDqFt
    FDrZWWNJlYNGbCaGEuqXD8W4MeW9aIaZENNKQBBjv3yiPvPl + LDA5AO / 5FmnmOQPpqutQCsxFQVY
    VtJjuDQg + xygimaX6ml6PMCBpo2f6nuwjYD + 8PbngVhHmDVNYPma1uLPWltdN0wquq2z29wKkua /
    uwv7zkpFCG9 / fK5CXEK5OPkhMzBB9LMbSeWaTTnloXF6yEqpUHgZFHwsWI2XxycnLx8 / gfuTSGWS
    OHSmj4hzaBAWBIHN7dTsCvj44WDDPMF / d2nlOGKG + Fld3UEcdnOsMzUei / DzjEvFiNht8sjIEjZr
    ygmJEeat5Lv9Sa0h0 / UL5NQvbVJUvJ0ikX97HItF9R6LJRh4IHvXGAIG / NcQkIgS5sr8sdW / 5hLL
    / k0cI6t8 + Q936SnuFghdW / 45V7 / xgl / 4gcVee / mnpT + aILZNPu7ywuNMknVidP1krI0qFKLJZNbH
    h8Bqw5ilONCQcyo6OZreG / 8ATh / xTWco8 / kf1M1t7uGZrGGP1y1rP6Ujzwzw8mW3lHJTOAXBp9oF
    vnlOTEY1db9xB + 47MoyBSbUbiW0uru4eRfSRdh6ZLUNzOAPtqOpytkwE635iuPN19El + sunzQGJd
    MIHqLzVFB9MMShqxPKprUZWBLivo44hPxLv0vTND / wCOkv8Axjuv + T6ZKLl5Ofwh4MiyTB2KoG7m
    WHUIJGDMqwT1CKzt9uHoqgk4Yxs0gmmA6VoE + kfmRea619dS2GpNLIlillrLBGnEa0LepLaD4k5N
    WIU2px3reNLIi7jt / Tj / AMUwOQefyLK9aLyaRq7xtwBlRjzU1IMMO1DxIPzygimxifnbV9RtdNuL
    K0uRb6hLEHguVTgqjn8Xxs7cTxU / s / 2QmCRs15RIxIjzXeQLrVrnTvU1SZbq5SKGM3aLRZB8bg1q
    wYgON + / XvjEGt1xCQiBLmz / Rv + OPY / 8AMPF / xAZJsRmKvP7vy15NtILG9udh2DU77UHt5m + rG9ue
    Mq + mFlY + p6UIT4e4 + EUA4imbjS6vUTjwxnCEYxI34Btvtys38d9zu4uTFAGyCST5qml + U / J7aZPq
    dhpN7pc9oLgx2t093CIZWjbnwhaQwlT6hFY6odwDkdbrdRvCc4zEhzHCbHma4unXdcWGHMAivemX
    mPTIr2y1SV7eG4eymlnjE3RSdO9IlTxehpL4ZqXKY7aXP1TzBaSSW7QktcoHtIo2VPjMaDm9sFFQ
    hrWQfwKoCXaRbTTWLaitogivrO5eOG4M0LqiyVUvFLEvFv3n8ibfsjpg4Q2eLPvPzepafbSw / WDJ
    HHF6svNY4iWUD00TqVTup7YWBJPNR1uC2uI7eC6JW2kkdZiHaIhDby8vjQqy7dwcnjkYyBjz + f2M
    ZAEbvP8AVtO / Kb6y8cmnR3EkKzlZIdSt4i6O / wC / + 1ewuV5NJyDig4v7cuiwZdfw2JVdc4SPu / yZ
    8uXePhgTjhvl9o / 4pObWw8o2ukXTeXRGhleY6hFHcfWGScWUoKykSTKJNvi33O + / XNTr8meRHjXs
    PT6a28ths5OGMBfD8VXzfpix6rJqcVpbSzSWEiGWWnOsDcl6xvUD1NswG9jN3eC303XrQWs / qO0C
    KkdvWOQlljB + C2jlIVzsU9zVR8WApBI3Cc6Bp9za6hFCbW3laO9dlZpXNC1uZaAtG7ABmqN8eEM /
    Fl3lkOoaKDFpkslvb3M9lGttWXt6ksHLgSj7MYRXbC1sEE62S6dcT2ojiglgp9UiWUqogQ8jW2f4
    uUgpUip6eOKoq2trifXZr4W4aNr2eFRcFkaQNFyLkLH6TCsexRevdvtEcIbPEkNrLN / LFrNHYW8z
    xRQrJaWyKkTFq8FYljVU688QGBkTzTnChC6t / wAcq9 / 4wS / 8QOKpL5j1XRdPvFFzol5qVxIgLSWd
    hJdKFZgnxyKvCoC1pWoA9xXYaTDkyR9OSMAP50xH7PwGjLOMTvEn3C0dbQ2MMOlrY2ws7f1fgt / T
    9ErS3kWhSgoQBTMTNKRkeI8R77ttgABsKSXWbN71ry2QhWdBQnp8N3O3avhlTJIruDVLixlS / spY
    JrK1tlhubeSIQSeiecnMFjKaBev3U7ggFkJkciyXyvGkV2kaCiIt4qgknYXK9zviBSDIk2WUYUOx
    VCyf8dW3 / wCME / 8AxOHFWOaZdeV5 / MEiweW7m2vY5pGTU5dMeKJneheVJin + 7CaFti1Knahza5oZ
    44t8sTGh6fEs + Qq + nd097jRMDL6Tffwo / Wf + OXrX / GVP + TUOapyUk1PTb99Tgv7S4MZWNoHRY1ei
    ssnxGssLUqwHwsD7 + CqJtOX6X1A8ZUicQPGk0hkP2CjMKvJSpTx7YqyTRv8Ajj2P / MPF / wAQGKoz
    FWMaj5UXVLSxh2CwspZbJVRZnEM7FVWjJ / pNrNxVjv8ADQ ++ ZWm1mTDfCTv5yHx9JDXkxRnz / R + l
    FWmj39ppU9hFFAzTq4kuGdI2dnXiGdYLaFCQtB9noMrz5jklZ + 8n7yT9qYQ4RTV3Y + taa8qeq8rG
    QIivJuzWsZA4g0O5plLNiGu + VY / MWgyacZL21rdSv6ixXDg8ZnFCpA8fGtcpz4fEjV05 / Zuu / LZe
    OuLaudfamdtokdnpSWsEd5PPDaG0iklW5bkOCruHqgLFBlkI8IA7nFz5fEnKdVxEn5s6yTUgNVtr
    e5a0t7mJJ4JZmWWGRQ6MpglqGVqgjJQmYmwaIQQDsWFeYNQ8uxayNMi8saRfrAZavc3OmwuZaLJI
    kEL + o5chqtz4e + 1Dm90uLMcfGcuSN1yjkO3IWdhXu4nDySjxVwxPxj + PuTu7s9Hj0SO602xt7NLm
    OVv9HSEBl + pyhDyhqrDio4kHpTNRqMmQy4ZyMq77 / S5WOMasCl3muwEdoZUWeSNLa4VmDzSkMVUr
    UAsd + J9sx2bGda8jw6p5k03Wmnv4Tp / H9wkVz8fFiw + PZlryo3tmPkwcUxK + TtNN2mcWnnh5b4 + t
    nurl18vNk + l2Yj1C3MMM6r6zSzPMs3 ++ Gjryl / 2IpXMh2ad6nEslugJYATQn4WKn + 9UdQR44qwCb
    y + dT0G + 0mX65bPKIonkSOdirLDETVacSKih9sryw44mPe5Oj1PgZY5Kvh6Ivy35bt9E0uysV + u3L
    WXIpNJHdULOWqeG69HIGOLHwREe5lrtV4 + WWSq4unwpmukxyRaVZRyKVkSCJXU9QQgBByxxEViqh
    fwPPY3EEdA8sTohbYVZSBWgOKpJqnl2W / vBe / V7e3u / TaJ7iP6u8jq1Kcnns5m + HjUAGniDmXh2k
    4R4ecburlX2SDVPECb6 / D9SNsdNubdLOD0oYoLV2kZo2HJ2ZHViUSGGMFmk5GgHyyjLkM5GR / T + m
    yzjGhSV3FmRfTTFLh0l5ANH6zDks81RSOtNiMrZMRvPI8cWu6l5jNzft61rKgtPSuFArGB8UgoWU
    cdgR9OY4wVkM7dpk7S4tKMHDyN3f6GcaFaejer6UUqQRxTcmmEgPOWRH6y / E1SG + WZDq0 / xV2KoO
    9t7l7mKSKKKaMRSxSxyuVBEhQ9kkqPgNa4Qa3CpEPKFdRt76W3tpmtZHlt4nW04oWIKhXFiJV4ED
    iVcHxJzN / Pz4DEbcQo + qf / FVv7q7mnwBd / oH6kfqlpdtpGoB0X17qRCkcbFhUiOMDkwTqV8MwW5C
    + o3 ++ Lj / AJETf80YqhY5G / Sc / wC4n / uYf90Tfzy / 5GKsk0qKSLTLOKReMkcEaup6ghACMVRWKsLu
    / wAxNXt5pI18i + YbhYyQJoU08o1O68rxHp81xVOdA8zT6payTXmiajosiPwW3vo4mkccQea / VZLl
    ONTTdgdumKoC58z3 + n61JbQ + XNV1G2vJ0b9IW0cCwxApHExkFxNBL8PEk8EbbpiqcaZfQfVn2lP7
    + 46RSn / d7 + C4qivr0P8ALL / yJl / 5pxVsXsJIAWWp23hlA + 8riqXeab69sNPjvbLT7nVLiCYFLSzW
    J5SGVkY8ZprZCAG / 34MVYXfeaPMUs7SHyl5ieWRY3ZYfThQBArqAF1WOMNVirhftcTWo41uhnlEU
    OH / SxPP3j + zowMAe / wCZZTOlxLowjb1j6Vu / o25t5zNzaBowskjPPyYc9zU1PfK5SMjZ6sgKUm80
    XN6mrWc + g6lp8EEVwItQuY4fq84T4VaP0pZZQHU8h6kaUHWh3yKWQfXof5Zf + RMv / NOKu + vQ / wAs
    v / ImX / mnFWP23mq / 1C + msZvLeq6dDBICmoXMdu0EvpToB6Ygnmm + NKuOcaig33oMVTazvoPrN / tK
    f369IpTT9xF1 + HbFUV9eh / ll / wCRMv8AzTiq + K5jlbiocECvxxug + 9gBiqriqldzvBazTpC9w8Ub
    OtvFx9SQqCQiciq8m6CpAxViEf5i6w1Q / kXzDEaEqGTT25EIzUql44FWAUVpufCtFWQ6RrjX2nxX
    dzp17pc0nLlY3cQaaOjFRzNu08XxAchxc7HffbFUruPNN7YXkFnB5e1TUoJ5XMl / apAIYec7D94J
    5oJTxU8jwRtvfbFU11W + gOl3g4yj9xJuYZQPsHuVxVGLeQswULLUmgrFIB95WmKq2KuxVKfMGu3O
    kQxSQaPfawZOVYtPWFnXiKivrSwL8XQb4qkNp + Ymrz3cUD + RfMNskjoj3Eqaf6cYYgF24XjsVUbn
    ipPtirINW1JY7F5Ire4uZUZHS3jicPIUcNwUuESp47cmA98VUNA8y3GqW0k15omo6K6PxWC + jiZ3
    HEHmv1SW6XjvTdgfbFUTHfQfpS4PGX + 4g29GWv25e3HFUdFOkteIcU680dOvhyAriqpirw3Vf + VQ
    fpOP1 / 8AFtOB5 + h / iH0K8v2 + Hxc / tdPf / JxV6N5U / wADfoG2 / R / + 8lZOH6V9b65X1W5 + r9f / ANJ +
    1Xjz / Zpx + GmKpv8A86r / AMuP / JHFWM6J / wAqy / xXq36Mr9dp / p1frH6L9So5 + h6n + g + rzr6vofFz
    5c / i5Yqyb / nVf + XH / kjiraf4Y5rw + pc6jjT0q17UpiqC89 / oD9Bf7nfrv1h2ov8AjnfW / W9Tl8H +
    8X73jXr + z / NtirzXQf8AlUv17TPS / wAUcvrn + jfXv076Pq8o + P1n1Ph9D7H99 + 7pWv7eKvVv + dV /
    5cf + SOKqN7 / gn6nP9e / Rv1P02 + s + t6HpenT4 + fL4eNOtcVSjyX / gD9Bp + ivU + p + o / H9MfWvrVa / F
    X9Jf6Txr0rt4Yqnv / Oq / 8uP / ACRxV3 / Oq / 8ALj / yRxVjr / 8AKtP8ZR + nx / THD9 / 9W9X6l / dNx + t +
    l / onqenTj6vx04U / ZxVkX / Oq / wDLj / yRxVXsv0J63 + hfVvWof7n0 + XHv9nemKo7FUDrv1L9Cah9f
    9b6j9Wm + tfVvW9f0vTPP0vq / 77nxrx9P46 / Z3xV4ze / 8qg + s / vP8W / V / RT0 / S / T / AKdfSjp9j99z
    48K8v2q1 + Lnir1mz / wAJfVIPT + q + n6a8PW4epTiKc / U + Pl48t69cVVv + dV / 5cf8AkjiqF1T / AAN +
    jbr9I / o76h6T / WvU9Hh6XE8 + XtTFVDyt / g76jH + junryel9e9T6zz9U / Z + s / vePL + 77cacdsVZNi
    rsVYj + YP + FPTsv8AEH6Qp + 9 + rfo / 6/1 + Hn6n1LbpSnP3p3xVhnkb / lVP6Xsvqf8AiH6 / 8XH9N / pr
    6vy9J + Xr / W / 9Erx5U5bcqU34Yq9M / wCdV / 5cf + SOKu / 51X / lx / 5I4qxfzB / yq / 8AxXov1r / jufF9
    U / R / 1jh6XNf97vqn7n0eX2frXw / a478sVZlY / omr / UPq9dvU9DhWnavDFUXir // Z
  • uuid: 9E3E5C9A8C81DB118734DB58FDDE4BA7xmp.сделал: a869175e-c072-4d44-9c23-a5f6515833b2uuid: 3f698e7a-93c4-ff42-98bb-cfe298903d85proof: pdfuuid: 3be8aa00-677d-f54a-ae19-bc57fb00ce23xmp.did: 9494cd4d-2b72-42a7-аааа-5c60d66623afuuid: 9E3E5C9A8C81DB118734DB58FDDE4BA7proof: pdf

  • savexmp.iid: 9494cd4d-2b72-42a7-aaaa-5c60d66623af2015-01-05T10: 50: 12-05: 00 Adobe Illustrator CC 2014 (Macintosh) /
  • savedxmp.iid: a869175e-c072-4d44-9c23-a5f6515833b22019-04-30T11: 30: 22-04: 00 Adobe Illustrator CC 2017 (Macintosh) /
  • Базовый RGB1FalseFalse11.0000008.500000 Дюймы

  • MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.007; PS 002.000; Core 1.0.38; makeotf.lib1.7.9032FalseMyriadPro-Regular.otf
  • MyriadPro-BoldMyriad ProBoldOpen TypeVersion 2.006; PS 002.000; Core 1.0.38; makeotf.lib1.6.6565FalseMyriadPro-Bold.otf
  • Swiss721BT-BoldSwis721 BTBoldTrueTypemfgpctt-v1.50 Четверг, 24 декабря 1992 г. 10:36:32 утра (EST) FalseSwis721 BT copy.ttf
  • ArialMTArialRegularОткрытый тип, версия 5.01.2xFalseArial.ttf
  • ArialNarrowArial NarrowRegularOpen TypeVersion 2.38.1xFalseArial Narrow.ttf
  • ArialNarrow-ItalicArial NarrowItalicOpen TypeVersion 2.38.1xFalseArial Narrow Italic.ttf
  • Arial Narrow-BoldArial NarrowBoldOpen TypeVersion 2.38.1xFalseArial Narrow Bold.ttf
  • ArialNarrow-BoldItalicArial NarrowBold ItalicOpen TypeVersion 2.38.1xFalseArial Narrow-Bold Italic.ttf
  • Голубой
  • пурпурный
  • желтый
  • Черный
  • Группа образцов по умолчанию 0
  • Белый RGBPROCESS255255255
  • Черный RGBPROCESS000
  • RGB Красный RGBPROCESS 25500
  • RGB Желтый RGBPROCESS 2552550
  • Зеленый RGBRGBPROCESS 02550
  • Голубой RGBRGBPROCESS 0255255
  • Синий RGBPROCESS 00255
  • пурпурный RGB RGBPROCESS 2550255
  • R = 193 G = 39 B = 45 RGB ПРОЦЕСС 1933945
  • R = 237 G = 28 B = 36 RGB ПРОЦЕСС 2372836
  • R = 241 G = 90 B = 36 RGBPROCESS 2419036
  • R = 247 G = 147 B = 30 RGB ПРОЦЕСС 24714730
  • R = 251 G = 176 B = 59 RGBPROCESS 25117659
  • R = 252 G = 238 B = 33 RGB ПРОЦЕСС 25223833
  • R = 217 G = 224 B = 33 RGBPROCESS 21722433
  • R = 140 G = 198 B = 63 RGBPROCESS 14019863
  • R = 57 G = 181 B = 74 RGB ПРОЦЕСС 5718174
  • R = 0 G = 146 B = 69 RGBPROCESS 014669
  • R = 0 G = 104 B = 55 RGBPROCESS 010455
  • R = 34 G = 181 B = 115 RGB ПРОЦЕСС 34181115
  • R = 0 G = 169 B = 157 RGBPROCESS 0169157
  • R = 41 G = 171 B = 226RGBPROCESS 41171226
  • R = 0 G = 113 B = 188 RGBPROCESS 0113188
  • R = 46 G = 49 B = 146 RGBPROCESS 4649146
  • R = 27 G = 20 B = 100 RGB ПРОЦЕСС 2720100
  • R = 102 G = 45 B = 145 RGB ПРОЦЕСС 10245145
  • R = 147 G = 39 B = 143 RGBPROCESS 14739143
  • R = 158 G = 0 B = 93 RGB ПРОЦЕСС 158093
  • R = 212 G = 20 B = 90 RGB ПРОЦЕСС 2122090
  • R = 237 G = 30 B = 121 RGB ПРОЦЕСС 23730121
  • R = 199 G = 178 B = 153 RGBPROCESS199178153
  • R = 153 G = 134 B = 117 RGBPROCESS 153134117
  • R = 115 G = 99 B = 87RGBPROCESS 1159987
  • R = 83 G = 71 B = 65 RGBPROCESS 837165
  • R = 198 G = 156 B = 109 RGBPROCESS 198156109
  • R = 166 G = 124 B = 82 RGB ПРОЦЕСС 16612482
  • R = 140 G = 98 B = 57 RGBPROCESS 1409857
  • R = 117 G = 76 B = 36 RGB ПРОЦЕСС 1177636
  • R = 96 G = 56 B = 19RGBPROCESS 965619
  • R = 66 G = 33 B = 11RGBPROCESS 663311
  • Холодный1
  • C = 56 M = 0 Y = 20 K = 0 RGBPROCESS 101200208
  • C = 51 M = 43 Y = 0 K = 0 RGB ПРОЦЕСС 131139197
  • C = 26 M = 41 Y = 0 K = 0 RGBPROCESS 186155201
  • Серый1
  • R = 0 G = 0 B = 0 RGBPROCESS000
  • R = 26 G = 26 B = 26RGBPROCESS 262626
  • R = 51 G = 51 B = 51RGBPROCESS 515151
  • R = 77 G = 77 B = 77 RGB ПРОЦЕСС 777777
  • R = 102 G = 102 B = 102RGBPROCESS 102102102
  • R = 128 G = 128 B = 128 RGB ПРОЦЕСС 128128128
  • R = 153 G = 153 B = 153 RGBPROCESS 153153153
  • R = 179 G = 179 B = 179 RGBPROCESS 179179179
  • R = 204 G = 204 B = 204RGBPROCESS 204204204
  • R = 230 G = 230 B = 230 RGB ПРОЦЕСС 230230230
  • R = 242 G = 242 B = 242RGBPROCESS 242242242
  • Библиотека Adobe PDF 15.00

    конечный поток
    эндобдж
    3 0 obj
    >
    эндобдж
    15 0 объект
    > / Ресурсы> / Шрифт> / ProcSet [/ PDF / Text] / Свойства> / Затенение >>> / Thumb 23 0 R / TrimBox [0.ˠO {D \ nįw * 7’gZWZFʧf `L + TnOyoI $ HGIVjlyGbJZ

    Как подключить выключатель света


    Введение

    Этот FAQ был составлен для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.

    Любые электрические подключения должны выполняться квалифицированным электриком.Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Всегда следует соблюдать основные меры безопасности, такие как отключение питания от сети перед началом любых работ. Также следует придерживаться максимального номинального тока; Обычно это от 6 до 10 ампер на переключатель для двухпозиционных переключателей, а для диммерных переключателей — 250 или 400 Вт. Светодиоды часто необходимо снизить, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимум 10 светодиодами.Эти рейтинги различаются для версий с 1, 2 и 3 группами.

    Если вы пытаетесь подключить что-то более сложное, например, модернизировать переключатель света с 4 группами до переключателя с диммером на 4 группы, возможно, стоит сначала сделать быстрый снимок на тот случай, если вы запутались с проводами и вам нужно вернуться обратно.


    Подключение одностороннего переключателя

    Односторонний выключатель света имеет две клеммы, которые обозначены как COM или C. Общая клемма предназначена для провода под напряжением, который подает входное напряжение на выключатель.Другой вывод обозначен как L1 и является выходом на осветительную арматуру.

    Когда вы подключаете декоративные выключатели света, такие как хромированные, из нержавеющей стали и т. Д., Вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двусторонний переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать. Это связано с тем, что двухсторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние переключатели.


    Подключение двухпозиционного переключателя

    Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух переключателей, расположенных в разных сторонах комнаты.Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

    • Когда L1 выключен, L2 будет включен.
    • Когда L1 включен, L2 будет выключен.

    Для этого есть два варианта подключения:

    Более продвинутые диммерные переключатели, такие как Varilight Eclique и Lightwave RF, вместо этого имеют клемму S. Терминал S может быть подключен только к соответствующему ведомому устройству и не будет работать с обычным двусторонним переключателем. Вот пример подключения диммера Lightwave RF Gen1, показанный сзади:


    Подключение промежуточного переключателя

    Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель.Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не называется трехсторонним переключением, потому что вы также можете добавить дополнительные переключатели для четырехстороннего переключения или более.

    Промежуточные переключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как включить трехходовой переключатель:


    Двустороннее затемнение

    Двухстороннее затемнение позволяет затемнять светильник из двух мест.Вы не можете использовать для этого обычные поворотные переключатели диммера, потому что вы потенциально можете уменьшить свет до 10% с помощью одного диммера, а затем перейти к другому диммеру и попытаться уменьшить свет до уровня ниже 0%. Или, наоборот, вы можете попытаться сделать свет ярче выше 100%. Это вызовет серьезную нестабильность на трассе, как в тот момент, когда охотники за привидениями пересекли лучи!

    В одной цепи могут быть диммер и двухпозиционный переключатель. Диммер будет регулировать яркость, а двухсторонний переключатель сможет включать и выключать его.Если вы приглушили свет до 50%, переключатель будет продолжать выключать его и выключаться на этом уровне, пока вы не приглушите его снова.

    До недавнего времени двухстороннее регулирование яркости было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (формально Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация главного и подчиненного диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через их приложение на выполнение 2-х или даже 3-х стороннего диммирования.


    Коммутаторы беспроводной связи

    Для работы беспроводных коммутаторов

    обычно требуется дополнительный приемник. Приемник размещается в пространстве потолка рядом с источниками света. Он получает радиочастотный сигнал от переключателя, чтобы сообщить приемнику, что делать. Если у вас уже есть провода, вы все равно можете использовать переключатель беспроводной сети, заделав провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратил выпуск своих Gen1, Connect Series.

    Беспроводные переключатели раньше работали от батарей, Ener-J пошла дальше, выпустив кинетические переключатели. Использование энергии, генерируемой при нажатии переключателя, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с регулируемой или нерегулируемой яркостью, а также в версии Wi-Fi для управления смартфоном. Они могут быть привинчены или приклеены к поверхности и имеют версии со степенью защиты IP65, которые идеально подходят для ванных комнат.


    Затемнение смартфона

    Если вы хотите управлять освещением с помощью смартфона, самый простой и экономичный способ сделать это — с помощью Lightwave.Все, что вам нужно, — это главный диммер, концентратор Wi-Fi Lightwave RF и бесплатное приложение. Новая серия Smart позволяет легко затемнять светодиоды и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления нагревом и другими надстройками Lightwave.


    Подключение клавиатуры Lutron QS

    Одним из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными переключателями является то, что вы можете заменить эти громоздкие на вид двойные пластинчатые, трех- и четырехрядные диммерные переключатели на модно выглядящие клавиатуры.Клавиатуры Lutron имеют до 10 кнопок, а также имеют функцию увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания сцен освещения по вашему выбору. Вот пример 5-кнопочной клавиатуры Lutron SeeTouch с гравировкой из сатинированного никеля с черными кнопками.

    После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это входит в стоимость клавиатуры. Вы можете выбрать что-то простое, например, «Сцена 1», «Сцена 2» и т. Д., Или попробовать что-нибудь более смелое, например «Все включено», «Просмотр ТВ», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере.Сцена может быть смесью нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр ТВ» может уменьшить яркость основных светодиодных даунлайтов до 10%, настенных светильников до 30%, светодиодной ленты бухты до 50% и даже включения настольной лампы — и все это одним нажатием кнопки.

    Если вы планируете установить полную домашнюю автоматизацию, такую ​​как Lutron Grafik Eye QS или Energi Savr Node (известная как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые из традиционных переключателей, которые мы ‘ я уже упоминал.Во-первых, им требуется источник питания 24 В постоянного тока, который можно взять непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также можно приобрести у Lutron.

    Используется рекомендованный кабель управления Lutron, состоящий из двух пар кабелей, одна пара предназначена для питания, а другая — для сигнала. Дополнительные клавиатуры и другие компоненты могут быть связаны друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr и использовать их в одной системе.


    Цепи освещения — входной и выходной шлейф

    Излюбленный способ подключения встраиваемых даунлайтов — это метод «петля», «петля». Это форма параллельной проводки, которая имеет один кабель (обычно сдвоенный и заземляющий 6242Y), содержащий провода под напряжением, нейтраль и заземление, которые входят в петлю, а затем выходят из осветительной арматуры выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньше кабеля и выполняется быстрее.

    Многие потолочные светильники имеют присоединенные к ним входные и выходные клеммные колодки.Например, у Ansell iCage самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью даунлайтов являются вставные клеммы, которые также имеют петлевые и петлевые клеммы. У некоторых они прямо прикреплены к даунлайту, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения по входу и выходу:

    При установке даунлайтов, у которых нет собственной системы подключения, многие установщики создают свои собственные с помощью Click Flow Connector.С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий разъем-розетку — к входящей и выходящей петле. Затем вы просто подключаете даунлайт к цепи и продолжаете процесс со следующими.

    Другие даунлайты, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже предварительно подключен к даунлайт, поэтому половина работы уже сделана за вас. Еще одним преимуществом использования соединителей Flow является то, что если даунлайт выходит из строя, вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отключить его, а затем снова подключить замену.


    Цепи освещения — последовательная проводка

    Проводка серии

    в основном используется со светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с меньшими светодиодными светильниками даунлайта или со светодиодными фонарями постоянного тока. Самые популярные номинальные значения постоянного тока — 350 мА или 700 мА. На схеме ниже показано, как это делается:

    Хотя многие из предлагаемых нами светодиодных даунлайтов имеют постоянный ток, каждый из них снабжен собственным светодиодным драйвером, который либо прикреплен непосредственно к ним, либо идет за ними, как старомодная комбинация галогена и низковольтного трансформатора.Если вы подключаете источник питания к каждому светодиодному драйверу по отдельности, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием методики «петля, петля».


    Подключение потолочного светильника

    Если вы модернизируете существующий галогенный потолочный светильник, то, скорее всего, у вас будут галогенные лампы GU10 с сетевым напряжением или низковольтные галогенные лампы MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не понадобится. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что вы хотите использовать светодиоды MR16, которые работают от переменного тока, это менее популярный вариант, поскольку вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы затемняете вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы.Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят меньше.

    Размер отверстия

    Если вы заменяете существующие потолочные светильники, вам нужно, чтобы в ваших новых были отверстия аналогичного размера, в противном случае вам придется либо делать отверстия больше, либо уменьшать их (да, я сказал меньше), что потребует повторной штукатурки. Ваш потолок и повторная вырезка отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.

    Если специально не указано иное, потолочные светильники подключаются параллельно, они обычно подключаются последовательно только тогда, когда несколько источников света получают питание от одного и того же драйвера светодиода. В зависимости от того, какой тип светильника вы выберете, вам может потребоваться заземлить его. Вот два примера, которые объясняют, как подключить даунлайт: один — для даунлайта GU10, а другой объясняет, как подключить встроенный светодиодный даунлайт, каждый из которых имеет свои собственные положения для заземления:

    Подключение потолочного светильника с противопожарной защитой — Ansell iCage

    Ansell имеет большой входной и выходной клеммный блок, который позволяет использовать 2×1.Двойной 5-миллиметровый кабель и кабель заземления для подключения к одному даунлайтру и к следующему. ICage поставляется с патроном для низковольтных ламп GU10 и GU5.3.

    При использовании с патроном GU10 светильник находится под напряжением сети и должен быть заземлен. Он классифицируется как продукт Класса I. Если вы используете патрон низковольтной лампы GU5.3, то даунлайт классифицируется как класс III и не требует заземления.

    Загрузите инструкции по установке Ansell iCage: НАЖМИТЕ ЗДЕСЬ

    Подключение встроенного светодиодного светильника — Haler h3 Pro

    Некоторые встроенные светодиодные даунлайты, такие как ведущие на рынке светильники Haler h3 Pro от Collingwood Lighting, относятся к SELV, что означает безопасное сверхнизкое напряжение.Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или 30 В постоянного тока. Напряжение ниже 20 В обычно не ощущается человеческим телом и считается безвредным.

    Для осветительной арматуры

    SELV не требуется заземление; они классифицируются как изделия класса III. Драйвер светодиода для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг компонентов, находящихся под напряжением, это также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.

    Изделия с двойной изоляцией относятся к классу II и обозначаются этим символом:

    У h3 Pro есть провод под напряжением и нейтральный провод, идущий от драйвера светодиода, вам потребуются дополнительные соединительные блоки или блоки для их подключения. Добавив соединитель Click Flow, вы можете создать свою собственную систему петлевых входов и выходов, как упоминалось в предыдущем разделе подключения входов и выходов.

    Загрузите инструкции по установке Haler h3 Pro: НАЖМИТЕ ЗДЕСЬ


    Подключение прожектора

    В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью системы Click Fix, хотя применяются многие из тех же правил.

    2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

    Подключение с двухсторонней коммутацией — схемы электрических соединений

    Что такое двухсторонняя коммутация?

    Двухпозиционное переключающее соединение используется для управления электрическими приборами и оборудованием, например вентиляторами, точками освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

    Двух- или трехходовой переключатель?

    Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

    Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходового переключателя , поскольку все, что мы использовали, является тем же самым для конкретной цели.

    Конструкция и работа двухпозиционного переключателя

    Двухпозиционный переключатель также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

    Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

    Как подключить двухпозиционный переключатель

    Ниже приведена принципиальная электрическая схема (рис. управлять лампочкой из двух разных мест.

    Примечание:

    • Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
    • Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

    Как управлять светом из двух мест с помощью 2-позиционного переключателя?

    Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

    Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

    На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

    На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

    Двухстороннее переключение для управления освещением из двух мест на лестнице

    Как мы уже говорили выше, наиболее распространенное использование двухсторонних переключателей — это управление световой точкой из разных мест, таких как верхний и нижний i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

    Как управлять светом из шести мест

    Ниже приведена электрическая схема, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключатели.

    Previous PostNextNext Post

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
